Cyber Acoustics CA-2022 User manual

CA-2022
Owner’s Guide
Amplified Speaker System

Connect to line-out source (green)
Connecter à la prise de sortie ligne (vert)
Conectar a la toma de salida (verde)
Connect to audio out source
Connecter à la prise de sortie audio
Conectar a la fuente de audio
Thank you!
Merci!
¡Gracias!
Or connect to headphone jack
Ou connecter à la prise casque
O conectar a la toma de auriculares
Aux cable not Included
Câble auxiliaire non fourni
No se incluye cable auxiliar
Getting Started
Pour commencer
Inicio
1

Welcome.
CA-2022
A Two-Piece Amplified Speaker System
Introduction
This two piece speaker system is designed to deliver superior audio performance to computers, smartphones,
iPod®, MP3 players, DVD players, and other portable audio devices.
Box Contents
• 2 x satellite speakers
• AC Adapter
• Owner’s guide with connection diagram
Caution
• Do not plug the power supply in until all connections are made.
• Use only the AC adapter supplied with these speakers.
• Keep speakers away from sources of extreme heat, such as stereo amplifiers, space heaters, stoves,
and heat vents.
• Use a dry cloth for cleaning. Do not wipe any part of the system with cleaning solvents, such as furniture wax,
bleach, benzene, acetone, or ammonia.
Speaker Preparation
For best stereo separation, place on opposite sides of the listening device, computer, or TV screen (as far apart
as possible is usually best). For example, if you are listening to the speakers using a laptop on a desk, place the
left satellite speaker on the far left corner of the desk, and the right satellite speaker on the far right corner of the
desk.
2

Speaker Connection

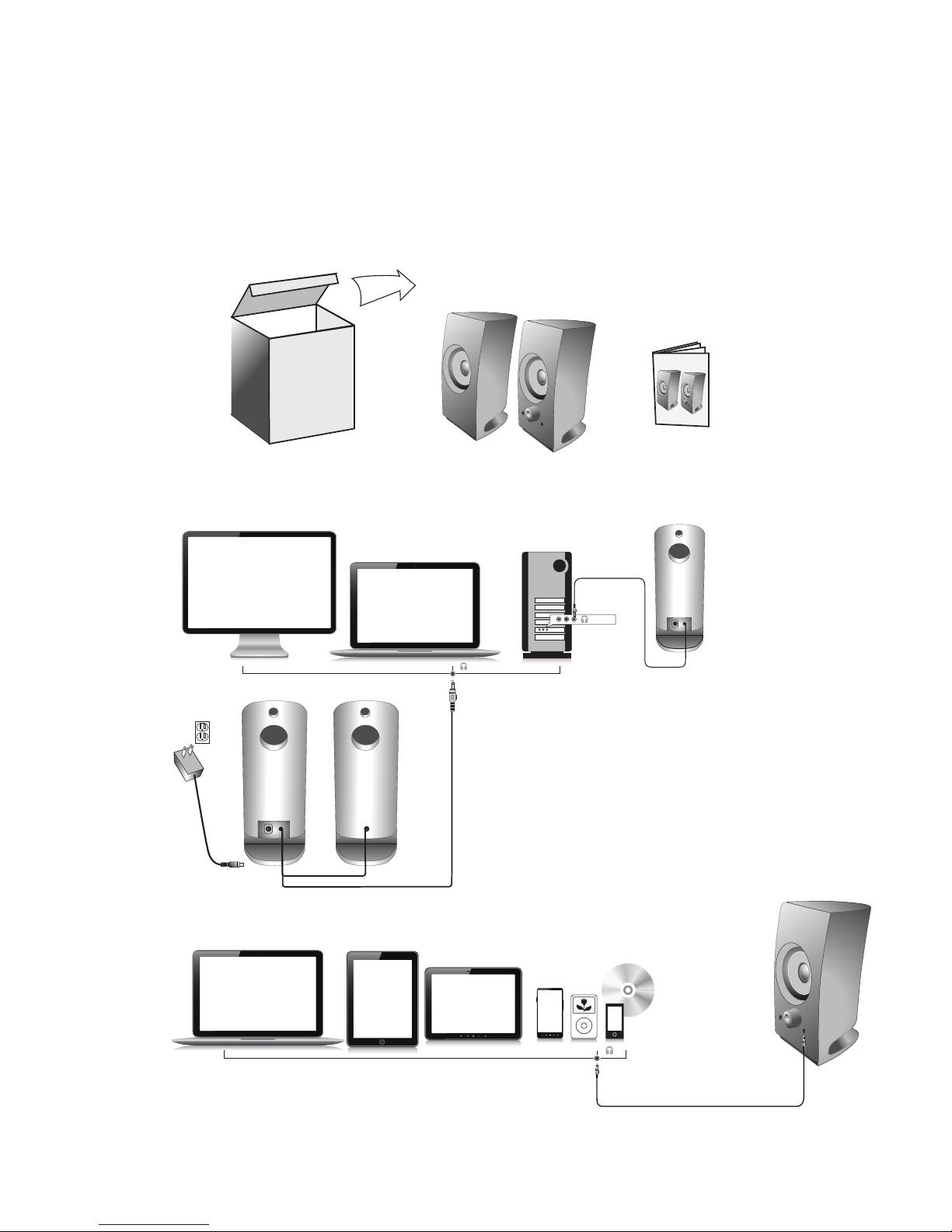

You can connect these speakers to a variety of devices, such as laptop, computer, smartphone, iPod, MP3 player, CD
player, DVD player, and other audio devices. Please read the following instructions along with the diagrams provided to
identify which diagram most closely matches your connection source.
Desktop computer
• Take the cable with the green plug and plug it into the green output/source jack in the back or front of the computer
(also referred to as the sound/audio out jack).
• Take the AC power adapter and plug it into a wall socket or power strip.
Smartphone, iPod, MP3 player, DVD Player, or CD player
• Take the cable with the green plug and plug it into the green output/source jack of the audio device.
• Take the AC power adapter and plug it into a wall socket or power strip.
Gaming system
• In order to connect these speakers to a game console, you will need a console gaming adapter, also known as a “Y
adapter”, which has dual-RCA outputs and is sold separately.
• Turn off the power to your gaming system.
• Take the red and white dual-RCA connections on the Y adapter, and plug them into the matching red and white RCA
jacks on your gaming system.
• Take the green stereo jack at the other end of the “Y” adapter and plug that into the cable with the green plug coming
from the back of the right speaker.
3

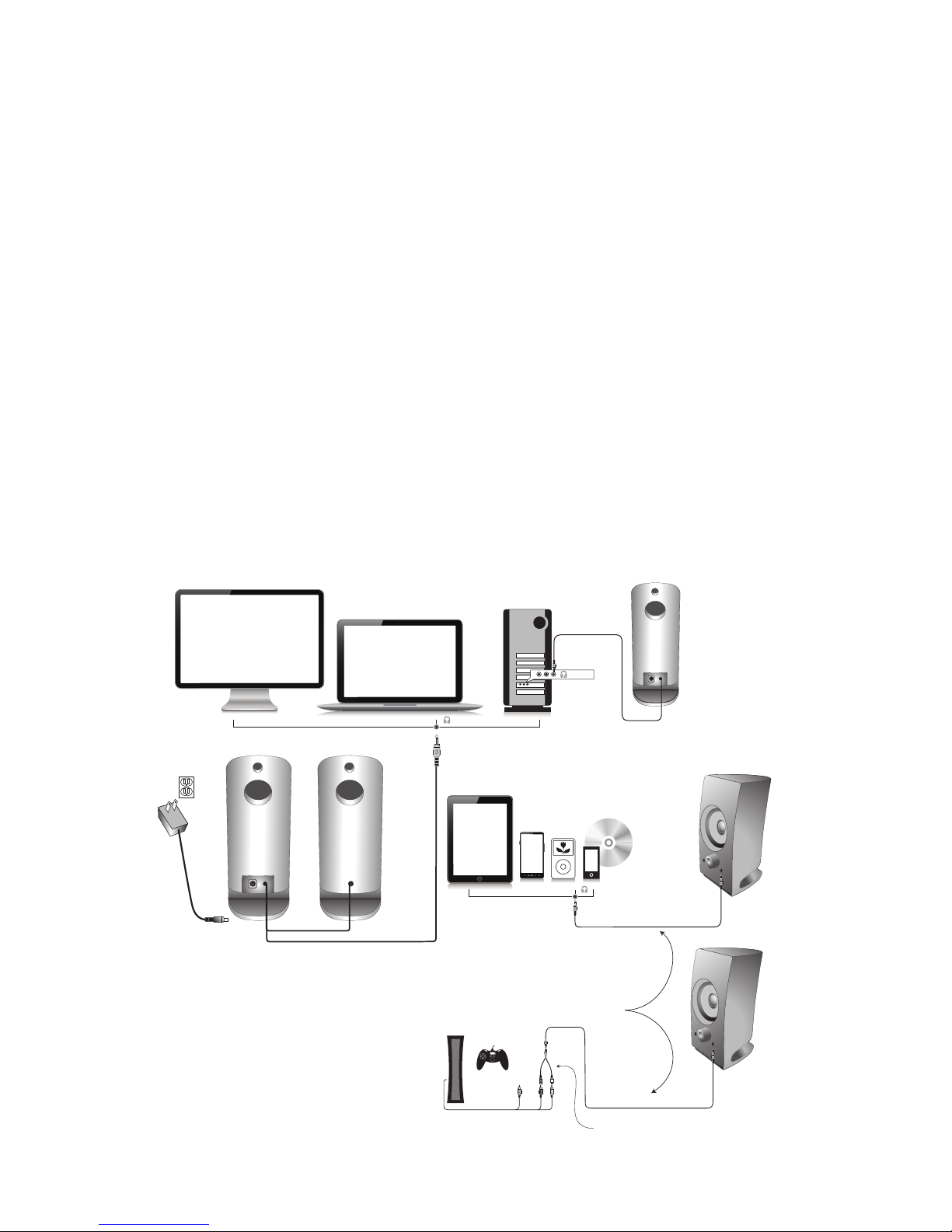

Connect to audio out source
Connect to
headphone jack
Connect to
video game output
WR
Y WR
RCA “Y” adapter cable (not included)
Aux cable not Included
Connect to line-out source (green)

Controls and Features
• Power – The on/off button is on the right satellite speaker. Rotate clockwise to turn on. Rotate counter-clockwise to
turn the system off.
• Master Volume Control – This control is on the right satellite speaker and is indicated by the word “volume”. Rotate
clockwise to turn volume up or counter-clockwise to turn volume down.
• Headphone Output Jack – Connect your favorite headphones to this jack and they will mute the speakers
automatically. The volume controls can then be used to turn up or down the volume to your headphones.
• Auxiliary Input Connection – The auxiliary input jack allows connection of a second source. An example of this would
be your speakers are connected to your computer, so the second 3.5mm input jack on the side of the speaker allows
you to quickly connect an MP3 player and will override your computer source connection while it’s plugged in.
4

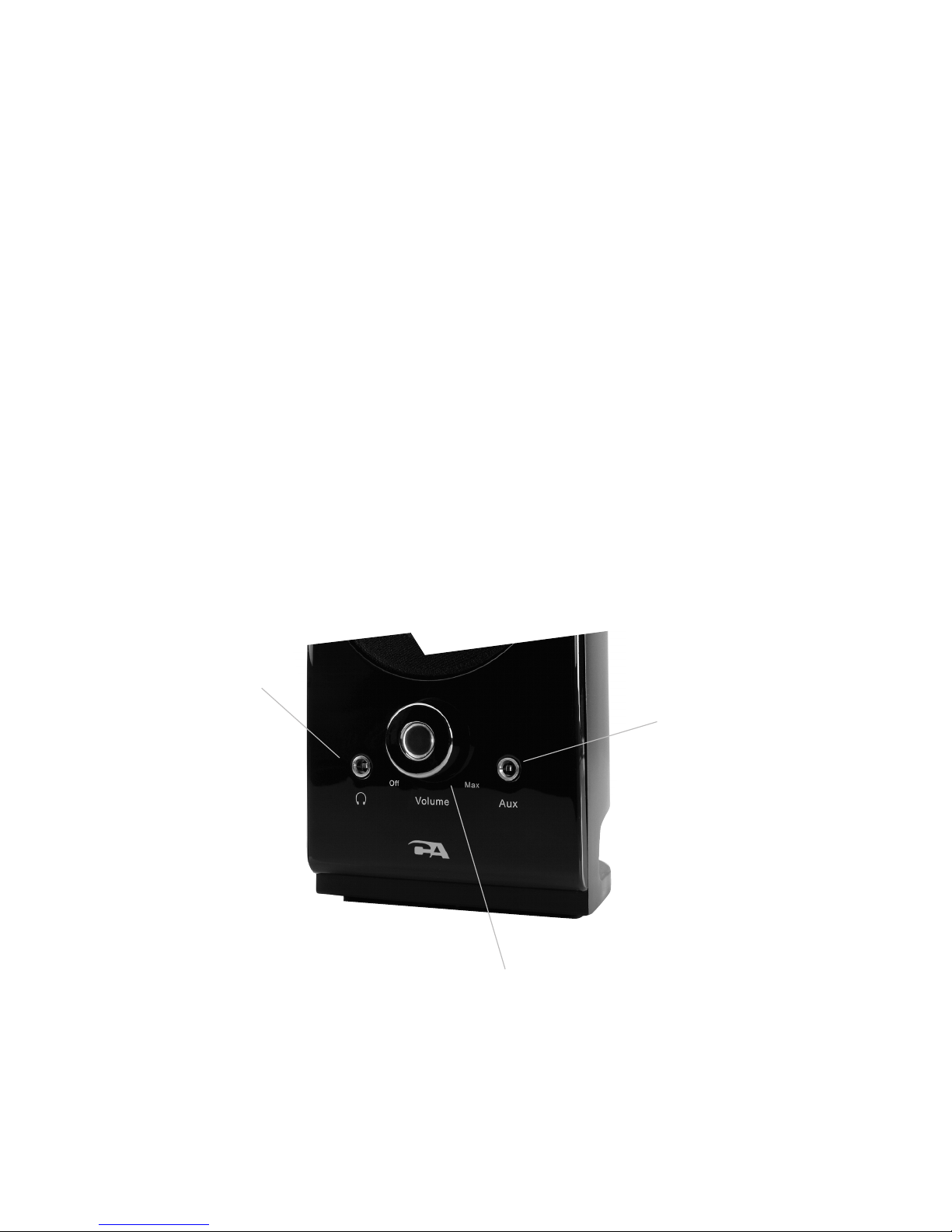

Volume control with power on/off switch
Auxiliary input jack
Headphone output jack

Troubleshooting
Symptom:
Speaker system will not power on.
Solution:
• Power knob is not turned on. Rotate clockwise and check for the blue LED indicator light to come on.
• Verify the AC power adapter is plugged into the wall outlet.
• Check if the wall outlet or power strip you are using is actually getting power, i.e. not a switched outlet.
Symptom:
Speaker does not produce sound.
Solution:
• Verify the speaker is getting power. Check above steps.
• Make sure the volume is turned up to audible listening level.
• Verify that all cables are plugged into the correct jacks.
• Many times users believe that the speakers are not working, when in fact they are having trouble with the
sound source. The most common problem when connecting to a computer is that the connections are
incorrect. Make sure you are connected to the audio output jack from your computer. Many times, this jack
will be green. Also, make sure your media device or CD/DVD device is playing and the software volume
settings are turned up and not muted.
• If you still have problems, disconnect the speaker source cable from your computer and connect to a
smartphone, iPod, or anything else with a 3.5mm headphone output. If your speakers work on this other
source, you know they are functioning as normal and the issue likely lies with your computer or the
connections.
Symptom:
Sound is distorted.
Solution:
• Turn the volume down by 25% or 50%. If this does not work, also check the audio software volume level and
decrease it if necessary.
• Adjust the computer’s master volume control by balancing the volume until it’s at 50%, then adjust the volume
levels on the speakers.
If you have questions or need assistance with your speakers, we’re here to help.
Call 360-883-0333 during the hours of 8 am to 5 pm (United States PST) or send email to
[email protected]
iPod, iPhone, iPad, and iPad mini are trademarks of Apple, Inc.
5

Bienvenue
CA-2022
Système d'enceintes amplifiées à 2 enceintes
Introduction
Ce système d'enceintes est conçu pour apporter une haute performance audio aux ordinateurs, smartphones,
iPod®, lecteurs MP3 et DVD et autres dispositif audio portables.
Contenu
• 2 enceintes satellites
• Adaptateur AC
• Guide de l'utilisateur avec schéma de branchement
Attention
• Ne pas brancher l'appareil sur la prise secteur avant d'avoir effectué toutes les connexions.
• Utilisez uniquement l'adaptateur AC fourni avec ces enceintes.
• Tenez les enceintes à l'écart de toute source de chaleur extrême telle qu'amplificateur stéréo, chauffage, poêle
ou bouches d'air.
• Nettoyez l'appareil à l'ide d'un chiffon sec. N'essuyez aucune partie de ce système avec un solvant tel que cire
à meubles, javel, benzène, acétone ou ammoniac.
Placement des enceintes
Pour un effet stéréo optimal, placez les enceintes de part et d'autre de la source audio, ordinateur ou écran TV
(de préférence à une distance maximum l'une de l'autre). Par exemple, si vous utilisez les enceintes avec un
ordinateur portable placé sur un bureau, placez l'enceinte de gauche dans l'angle gauche le plus éloigné et
l'enceinte droite dans l'angle droit le plus éloigné.
6

Connexion des enceintes
Vous pouvez connecter ces enceintes à divers dispositifs tels qu'ordinateurs portables, ordinateurs de bureau,
smartphones, iPods, lecteurs MP3, CD et DVD et autres dispositifs audio. Veuillez consulter les instructions suivantes et
les schémas pour trouver le schéma qui ressemble le plus à votre installation.
Ordinateur de bureau
• Branchez le câble avec la fiche verte sur la prise de sortie/source verte situé sur la façade ou à l'arrière du boîtier (appelé
également la prise de sortie son/audio).
• Branchez l'adaptateur AC sur une prise murale ou sur un bloc prise.
Smartphone, iPod, lecteur MP3/CD/DVD
• Branchez le câble avec la fiche verte sur la prise de sortie/source verte du dispositif audio.
• Branchez l'adaptateur AC sur une prise murale ou sur un bloc prise.
Console de jeux
• Pour connecter ces enceintes à une console de jeux, vous aurez besoin d'un câble adaptateur pour console (câble en
""Y"") avec deux fiche RCA (vendu séparément).
• Mettez votre console de jeux hors tension.
• Branchez les deux fiches RCA, rouge et blanc, du câble adaptateur en ""Y"" sur les deux prises RCA correspondantes
sur la console de jeux.
• Branchez la fiche stéréo verte à l'autre extrémité du câble en ""Y"" sur la prise verte à l'arrière de l'enceinte droite.
7

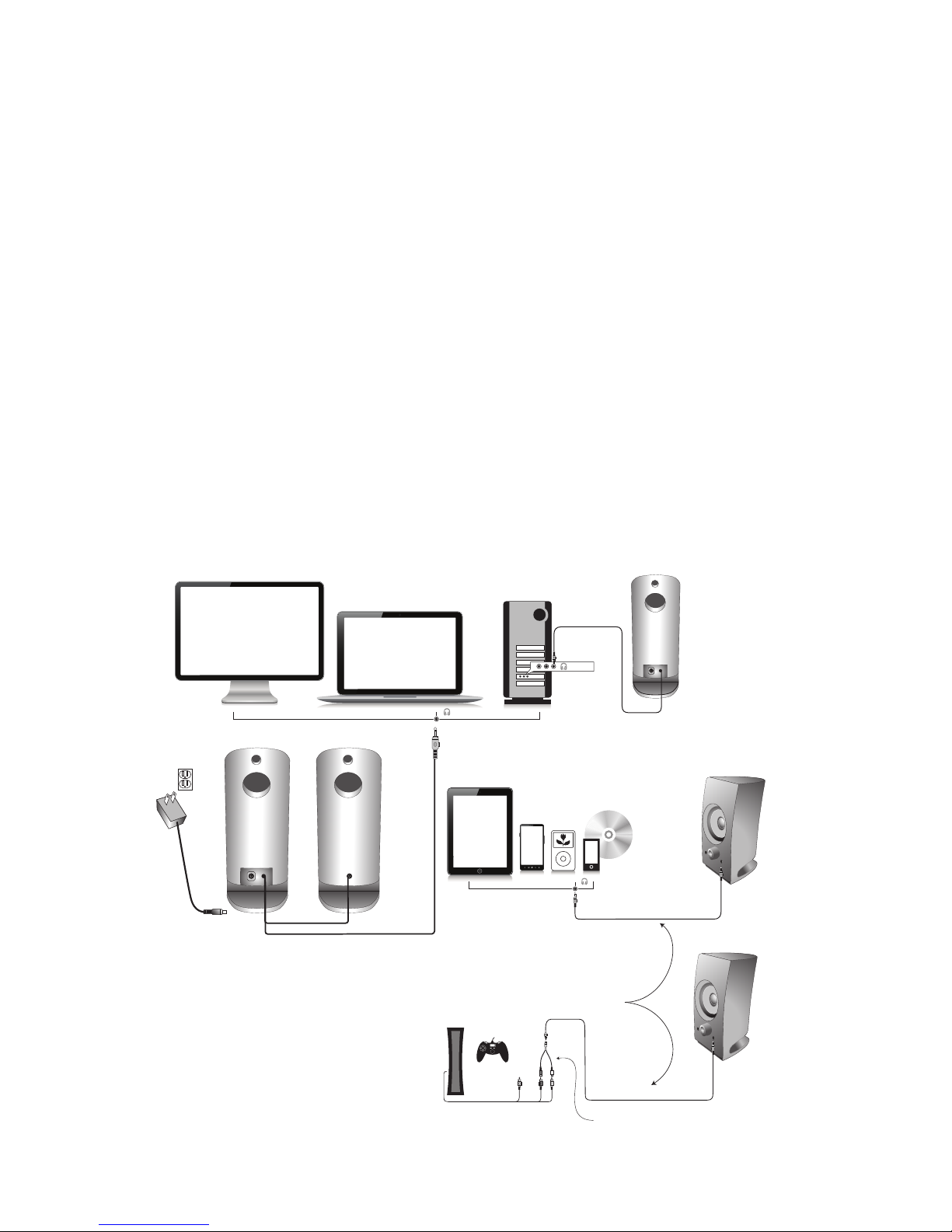

Connecter à la prise de sortie audio
Connecter à la
prise casque.
Connecter à la prise de sortie
de la console de jeux.
WR
Y WR
Câble adaptateur RCA en "Y" (non fourni)
Câble auxiliaire non fourni
Connecter à la prise de sortie ligne (vert)

Commandes et fonctionnalités
• Marche/arrêt – Le bouton marche/arrêt est situé sur l'enceinte satellite droite. Tournez dans le sens des aiguilles
d'une montre pour mettre sous tension. Tourner dans le sens contraire aux aiguilles d'une montre pour éteindre le
système.
• Commande principale du volume – La commande est située sur l'enceinte satellite droite, identifiée par le marquage
“volume”. Tournez la commande dans le sens des aiguilles d'une montre pour augmenter le volume, et dans le sens
inverse pour le diminuer.
• Prise sortie casque – Lorsque vous branchez votre casque sur cette prise, le son des enceintes est coupé
automatiquement. Commandez alors le volume du casque avec la commande principale.
• Connexion entrée auxiliaire – vos enceintes sont connectées à votre ordinateur la deuxième prise 3,5 mm sur le côté
de l'enceinte permet le branchement rapide d'un lecteur MP3; celui-ci devient alors la source prioritaire tant qu'il
reste branché.
8

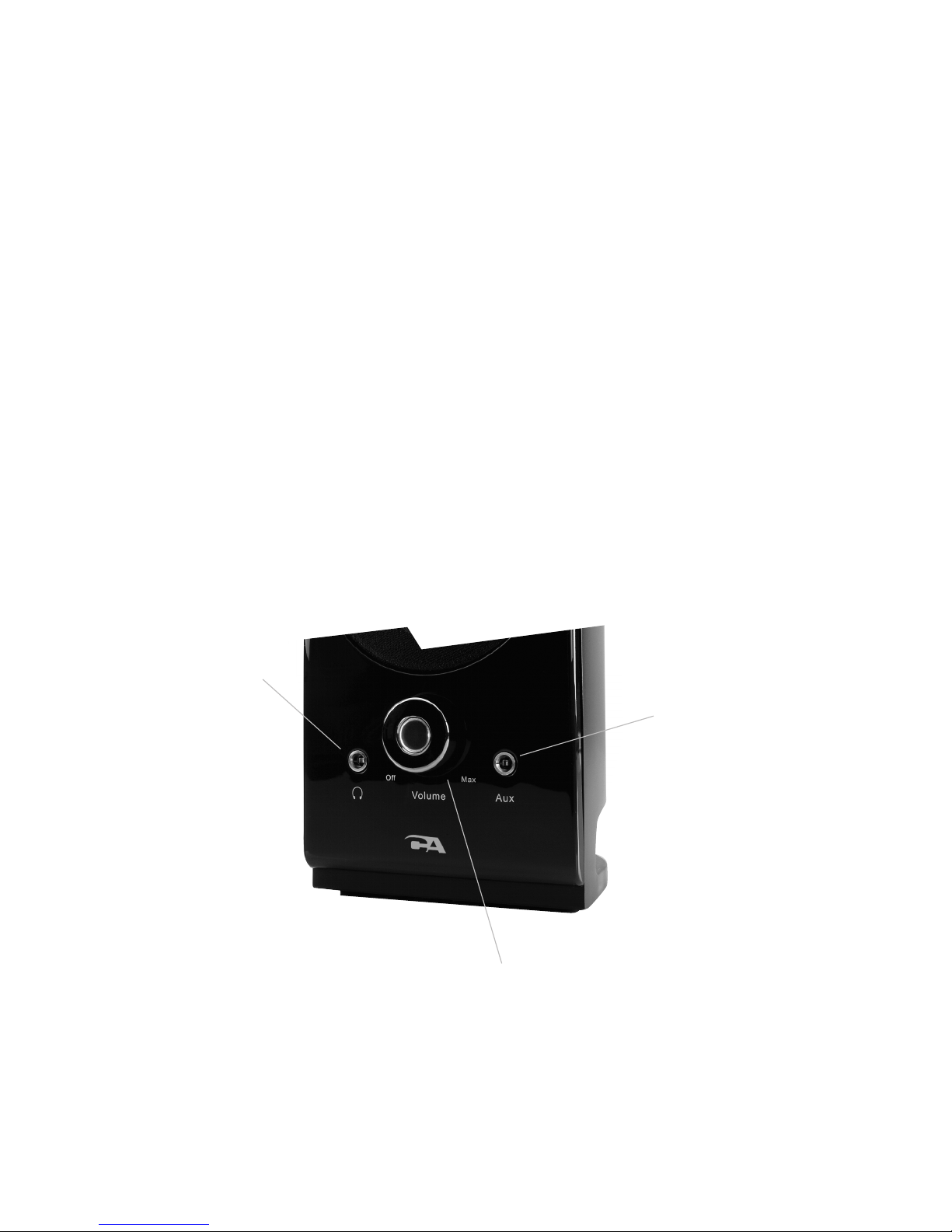

Commande de volume avec
l'interrupteur de Marche/arrêt.
Connexion entrée auxiliaire
Prise sortie casque

Dépistage des pannes
Symptôme
Le système d'enceintes ne s'allume pas.
Solution :
• Le bouton d'alimentation n'est pas sous tension. Tournez dans le sens des aiguilles d'une montre et
assurez-vous que la lumière du témoin LED bleu s'allume.
• Vérifiez le branchement de l'adaptateur AC sur la prise secteur.
• Vérifiez que la prise secteur ou le bloc prise est alimenté (prise non*commandée par un interrupteur).
Symptôme :
L'enceinte ne produit aucun son
Solution :
• Vérifiez l'alimentation de l'enceinte en suivant les étapes ci-avant.
• Assurez-vous que la commande du volume est réglé à un niveau d'écoute.
• Vérifiez que tous les câbles sont correctement branchés.
• Fréquemment, les problèmes liés au son proviennent non des enceintes mais de la source audio. Le problème
le plus fréquent est dû à un mauvais branchement des câbles. Vérifiez que les enceintes sont bien branchées
sur la prise sortie audio de votre ordinateur. Normalement, cette prise est identifiée par sa couleur verte.
Vérifiez également que votre lecteur média ou CD/DVD est en mode lecture et que les commandes logicielles
du volume sont réglées pour une écoute normale et non en sourdine.
• Si les problèmes persistent, débranchez le câble de votre ordinateur, puis branchez à sa place un smartphone,
iPod ou autre appareil doté d'une prise casque de 3,5mm. Si les enceintes fonctionnent avec cette source
audio, vous savez que le problème provient de votre ordinateur ou des connexions.
Symptôme :
Le son est déformé
Solution :
• Réduisez le niveau du volume de 25 ou 50%. Si le problème n'est toujours pas résolu, vérifiez également le
niveau du volume logiciel et réduisez celui*ci si nécessaire.
• Réglez la commande principal du volume de l'ordinateur à 50% de son maximum, puis ajustez ensuite le
volume des enceintes.
Si vous avez des questions ou avez besoin d'assistance, nous sommes à votre écoute. Appelez-nous au
360-883-0333 entre 08:00 et 17:00 (fuseau horaire PST) ou contactez-nous par e-mail à
[email protected]
iPod, iPhone, iPad et iPad Mini sont des marques commerciales d'Apple Inc.
9

Bienvenido
CA-2022
Sistema de Altavoz de dos piezas amplificado
Introducción.
Este sistema de altavoces de dos piezas está diseñado para proprocionar un nivel de audio superior en los
ordenadores, smartphones, iPod , reproductores MP3, reproductores DVD y otros aparatos de audio portátiles.
Contenidos de la caja
• 2 altavoces satélite
• Adaptador CA
• Guía del usuario con diagrama de conexión
Precaución
• No conecte el enchufe hasta haber realizado todas las conexiones.
• Utilice solamente el adaptador CA suministrado con estos altavoces.
• Mantenga los altavoces lejos de fuentes de calor extremo, tales como amplificadores estéreo, calefactores,
hornos y entradas de aire caliente
• Utilice un paño seco para la limpieza. No frote con detergentes tales como cera para muebles, lejía, benceno,
acetona o amoníaco ninguna de las partes del sistema.
Preparación de los Altavoces:
Para una mejor separación del estéreo, colóquelos en los extremos opuestos del aparato de audio, ordenador o
pantalla de TV (lo mejor es colocarlos tan lejos como sea posible). Por ejemplo, si está escuchando a través de
los altavoces usando un laptop encima de un escritorio, coloque el altavoz izquierdo en extremo izquierdo más
alejado de la mesa y el derecho en el extremo derecho más alejado de la mesa.
10

Conexión de los Altavoces:
Puede contactar estos altavoces a una variedad de aparatos, tales como laptops, ordenadores, smartphones, iPod,
reproductores MP3, reproductores de CD, reproductores de DVD, y otros aparatos audio. Por favor, lea las instruccio-
nes siguientes junto con los diagramas que se proporcionan, para identificar qué diagrama se parece más a su fuente
de alimentación.
Ordenador de mesa:
• Coja el cable con el enchufe verde y conéctelo en la toma de salida verde en la parte trasera o delantera del ordenador
(también conocido como la toma de salida audio).
• Coja el adaptador de energía CA y enchúfela en la pared o regleta.
Smartphone, iPod, reproductor MP3, reproductor DVD, o reproductor CD
• Coja el cable con el enchufe verde y conéctelo en la toma de salida del aparato de audio.
• Coja el adaptador de energía CA y enchúfela en la pared o regleta.
Sistema de juegos
• Para poder conectar estos altavoces a la consola de juego, necesitará un adaptador de juegos con consola, también
conocido como ""adaptador Y"", que tiene tomas de salida duales RCA y se vende por separado.
• Apague el sistema de juego
• Coja las conexiones duales-RCA roja y blanca del adaptador Y enchúfelas en las tomas de salida RCA roja y blanca
de sus sistema de juego.
• Coja la toma verde de estéreo en el otro extremo del adaptador ""Y"" y enchúfelo en el cable con enchufe verde de
la parte trasera del altavoz derecho.
11
Conectar a la fuente de audio
Conectar a la toma
de auriculares
Conectar a la toma de
salida de videojuegos
WR
Y WR
Cable adaptador RCA "Y" (no incluido)
No se incluye cable auxiliar
Conectar a la toma de salida (verde)

Controles y Funciones:
• Energía – El botón de encendido/apagado se encuentra en el altavoz satelital derecho. Gírelo en la dirección de las
manecillas del reloj para encenderlo. Gírelo en dirección contraria a las manecillas del reloj para desconectar el
sistema.
• Control de volumen maestro – Este control se encuentra en el altavoz satelital derecho, y está señalizado con la
palabra “volume”. Hágalo girar en el sentido de las agujas del reloj para subir el volumen o en contra de las
agujas del reloj para bajar el volumen.
• Salida Jack para auriculares – Conecte sus auriculares favoritos a esta entrada y el sistema de altavoces se
silenciarán inmediatamente. El control de volumen maestro puede entonces ser utilizado para subir o bajar el volumen
de sus auriculares.
• Conexión de entrada auxiliar – La entrada auxiliar le permite conectar una segunda fuente. Por ejemplo, si sus
altavoces están conectados al ordenador, la segunda salida de 3,5mm al costado del altavoz le permite conectar
rápidamente un reproductor de MP3 y anular la conexión fuente de su ordenador mientras esté conectado.
12
Control de volumen con interruptor de
encendido/ desconexión.
Conexión de entrada auxiliar
Salida jack para auriculares

Problemas
Síntomas:
El sistema de altavoz no se conecta.
Solución:
• El botón de encendido no está accionado. Gírelo en la dirección de las manecillas del reloj y compruebe que el
indicador LED azul se enciende.
• Verifique que el adaptador de energía CA está conectado en la toma de salida de la pared.
• Compruebe si la toma de salida de la pared o la regleta que utiliza está recibiendo energía, i.e. no una toma de
salida conectada
Symptom:
Speaker does not produce sound.
Solución:
• Verifique que llega energía al altavoz. Compruebe los pasos anteriores.
• Asegúrese que el volumen está conectado a un nivel de escucha audible
• Verifique que todos los cables están conectados en las tomas correctas.
• Muchas veces, los usuarios creen que los altavoces no están funcionado, cuando de hecho están teniendo
problemas con la fuente de sonido. El problema más común cuando se conecta a un ordenador es que las
conexiones son incorrectas. Asegúrese que ha conectado la toma de salida audio desde su ordenador.
Muchas veces, esta toma será de color verde. Asimismo, asegúrese de que su aparato o CD/DVD está
funcionando y que los ajustes de software de volumen están conectados y no puestos en silencio.
• Si aún así tiene problemas, desconecte el cable del altavoz de su ordenador y conéctelo a un smartphone,
iPod o cualquier otro aparato que tenga una toma de salida de auriculares de 3.5mm. Si sus altavoces
funcionan en ese otro aparato, sabrá que están funcionando correctamente y que probablemente el problema
esté en su ordenador o en las conexiones.
Síntoma:
El sonido está distorsionado
Solución:
• Disminuya el volumen un 25% o un 50%. Si eso no funciona, compruebe también el nivel del volumen del
software de audio y disminúyalo si es necesario.
• Ajuste el control de volumen del ordenador equilibrando el volumen hasta que esté a 50%, luego ajuste los
niveles de volumen de los altavoces.
Si tiene alguna duda o necesita asistencia con sus altavoces, estamos aquí para ayudarle. Llame al 360-883-
0333 entre las 8am y las 5pm (Hora de E.E.U.U.) o envíe un email a: [email protected]
iPod, iPhone, iPad, and iPad mini son marcas registradas de Apple, Inc.
13

Amplified Speaker System
