Cyber Acoustics CA-3072 User manual

CA-3072
Owner’s Guide
Powered Speaker System

1
Thank you!
Merci!
¡Gracias!
Getting Started
Pour commencer
Inicio
Or connect to headphone jack
Ou connecter à la prise casque
O conectar a la toma de auriculares
Connect to line-out source (green)
Connecter à la prise de sortie ligne (vert)
Conectar a la toma de salida (verde)
Connect to audio out source
Connecter à la prise de sortie audio
Conectar a la fuente de audio

2
Welcome.
CA-3072
A Three-Piece Powered Speaker System
Introduction
This speaker system is designed to deliver superior audio performance to computers, smartphones, iPod®,
MP3 players, DVD players, and other portable audio devices. The system offers high efficient, long excursion
drivers combined with a low distortion, high powered amplifier that provides deep bass with clarity and
a greater dynamic audio range.
Box Contents
• 2 x satellite speakers
• Subwoofer
• AC Adapter
• Owner’s guide with connection diagram
Caution
• Do not plug the power supply in until all connections are made.
• Use only the AC power adapter supplied with these speakers.
• Keep speakers away from sources of extreme heat, such as stereo amplifiers, space heaters, stoves, and
heat vents.
• Use a dry cloth for cleaning. Do not wipe any part of the system with cleaning solvents, such as furniture wax,
bleach, benzene, acetone, or ammonia.

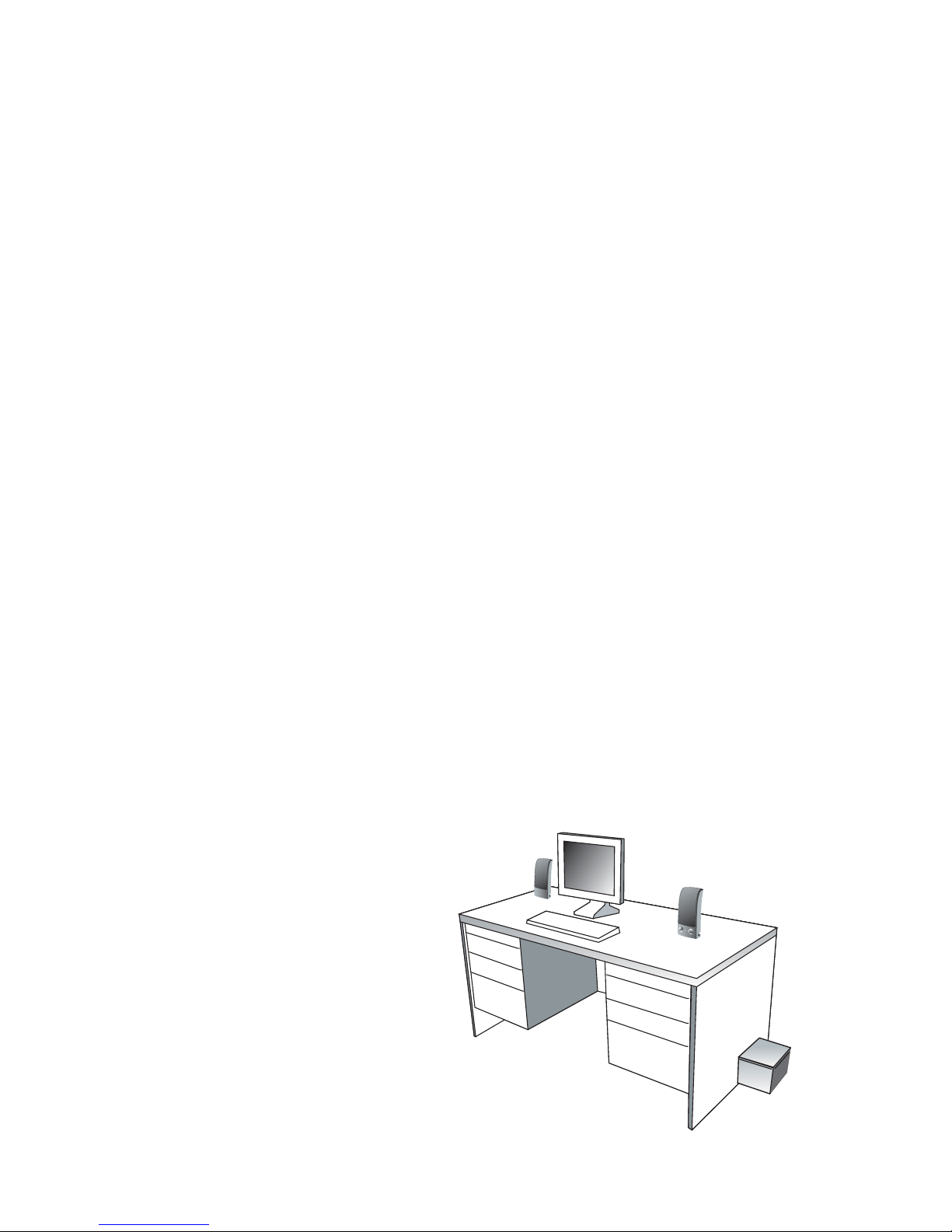

Speaker Preparation
• Subwoofer—place on the floor near a wall or corner, for optimum performance. Adjust distance from the
corner or wall to affect quality of bass performance as desired. Direct open port toward wall to increase
bass punch.
• Satellite Speakers—For best stereo separation, place on opposite sides of the listening device, computer,
or TV screen (as far apart as possible is usually best). For example, if you are listening to the speakers using
a laptop on a desk, place the left satellite speaker on the far left corner of the desk, and the right satellite
speaker on the far right corner of the desk.

3

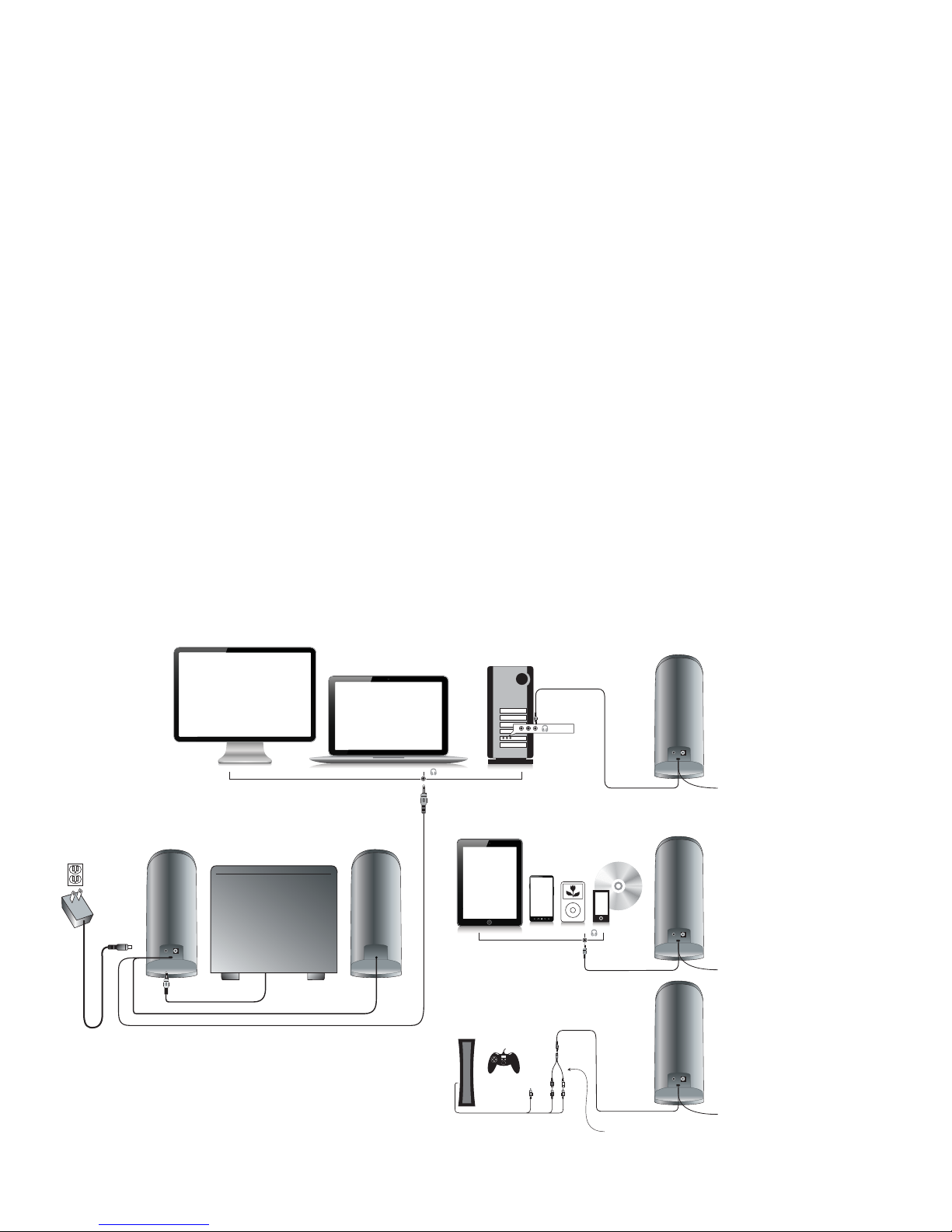

Speaker Connection
You can connect these speakers to a variety of devices, such as laptop, computer, smartphone, iPod, MP3
player, CD player, DVD player, and other audio devices. Please read the following instructions along with the
diagrams provided to identify which diagram most closely matches your connection source.
Desktop computer
• Take the cable with the green plug and plug it into the green output/source jack in the back or front of the computer
(also referred to as the sound/audio out jack).
• Take the grey plug from the subwoofer and plug this into the “sub output” jack on the back of right speaker.
• Take the AC power adapter cord and plug the black plug into the back of the right Satellite speaker.
• Take the AC power adapter and plug into wall socket or power strip.
Smartphone, iPod, MP3 player, DVD Player, or CD player
• Take the cable with the green plug and plug it into the green output/source jack of the audio device.
• Take the grey plug from the subwoofer and plug this into the “sub output” jack on the back of right speaker.
• Take the AC power adapter cord and plug the black plug into the back of the right Satellite speaker.
• Take the AC power adapter and plug into wall socket or power strip.
Gaming system
• In order to connect these speakers to a game console, you will need a console gaming adapter, also
known as a “Y adapter”, which has dual-RCA outputs and is sold separately.
• Turn off the power to your gaming system.
• Take the red and white dual-RCA connections on the Y adapter, and plug them into the matching red and
white RCA jacks on your gaming system.
• Take the green stereo jack at the other end of the “Y” adapter and plug that into the cable with the green
plug coming from the back of the right speaker.
• Take the grey plug from the subwoofer and plug this into the “sub output”jack on the back of right speaker.
Connect to audio out source
Connect to
headphone jack
Connect to line-out source (green)
Connect to video
game output
WR
YWR
RCA “Y” adapter cable
(not included)

4

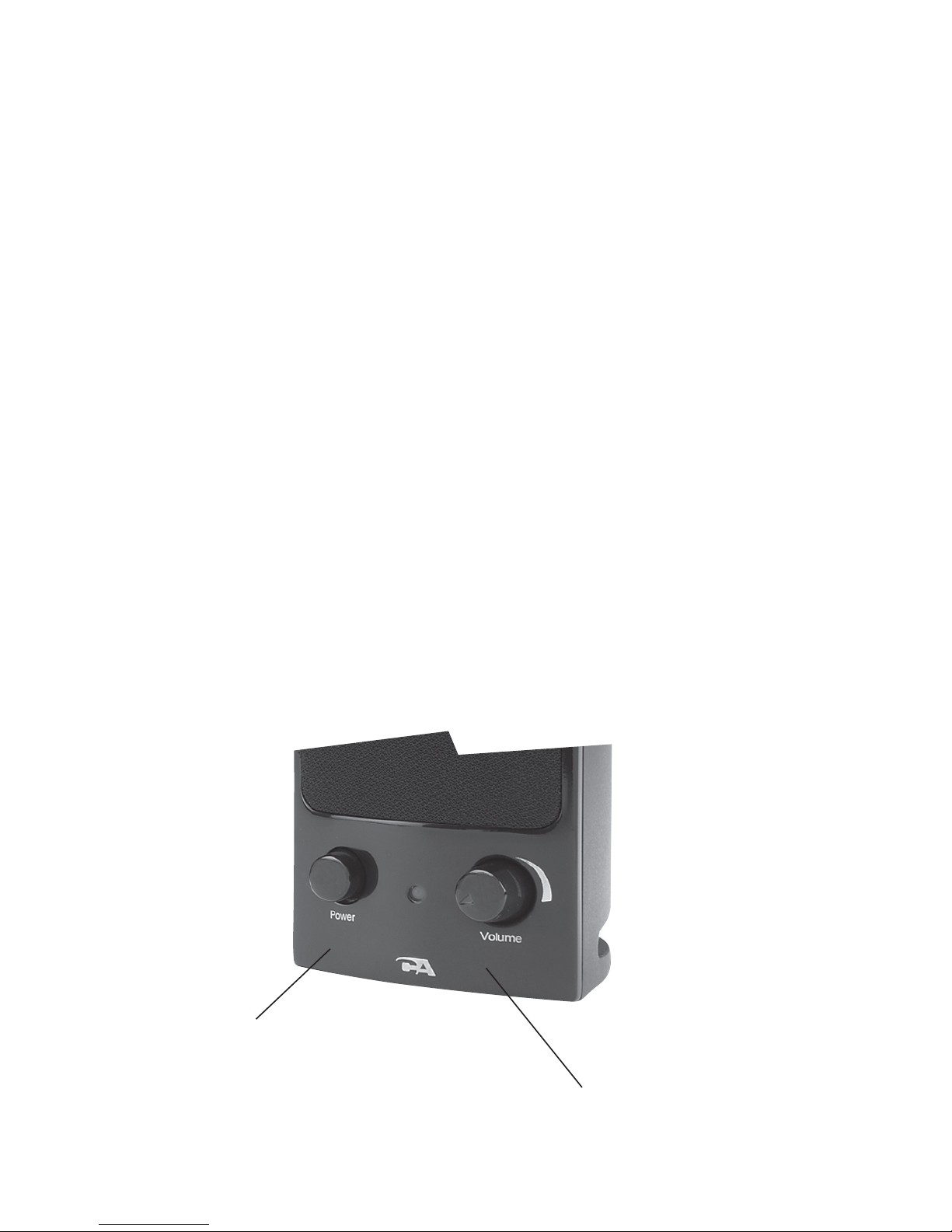

Controls & features
• Power – The on/off button is on the right satellite speaker. Press in to turn on. Press again to turn the system off.
• Master Volume Control – This control is on the right satellite speaker and is indicated by the word “volume”.
Rotate clockwise to turn volume up or counter-clockwise to turn volume down.
Power on / off
Master volume control

Troubleshooting
Symptom:
Speaker system will not power on.
Solution:
• Power button is not turned on. Press in and check for the blue LED indicator light to come on.
• Verify the AC power adapter is plugged into the wall outlet.
• Check if the wall outlet or power strip you are using is actually getting power, i.e. not a switched outlet.
Symptom:
Speaker does not produce sound.
Solution:
• Verify the speaker is getting power. Check above steps.
• Make sure the volume is turned up to audible listening level.
• Verify that all cables are plugged into the correct jacks.
• Many times users believe that the speakers are not working, when in fact they are having trouble with the
sound source. The most common problem when connecting to a computer is that the connections are
incorrect. Make sure you are connected to the audio output jack from your computer. Many times, this jack
will be green. Also, make sure your media device or CD/DVD device is playing and the software volume
settings are turned up and not muted.
• If you still have problems, disconnect the speaker source cable from your computer and connect to a
smartphone, iPod, or anything else with a 3.5mm headphone output. If your speakers work on this other
source, you know they are functioning as normal and the issue likely lies with your computer or the connections.
Symptom:
Sound is distorted.
Solution:
• Turn the volume down by 25% or 50%. If this does not work, also check the audio software volume level
and decrease it if necessary.
• Adjust the computer’s master volume control by balancing the volume until it’s at 50%, then adjust the
volume levels on the speakers.
If you have questions or need assistance with your speakers, we’re here to help.
Call 360-883-0333 during the hours of 8 am to 5 pm (United States PST) or send email to
[email protected]
iPod, iPhone, iPad, and iPad mini are a trademarks of Apple, Inc.
5

6
Merci !
CA-3072
Système d'enceintes 3 enceintes à alimentation intégrée
Introduction
Ce système d'enceintes haute efficacité et à long déplacement est conçu pour apporter une haute performance
audio aux ordinateurs, smartphones, iPod®, lecteurs MP3 et DVD et autres dispositif audio portables.
Box Contents
• 2 enceintes satellites
• 1 subwoofer
• Adaptateur AC
• Guide de l'utilisateur avec schéma de branchement
Attention
• Ne pas brancher l'appareil sur la prise secteur avant d'avoir effectué toutes les connexions.
• Utilisez uniquement l'adaptateur AC fourni avec ces enceintes.
• Tenez les enceintes à l'écart de toute source de chaleur extrême telle qu'amplificateur stéréo, chauffage,
poêle ou bouches d'air.
• Nettoyez l'appareil à l'ide d'un chiffon sec. N'essuyez aucune partie de ce système avec un solvant tel que cire
à meubles, javel, benzène, acétone ou ammoniac.

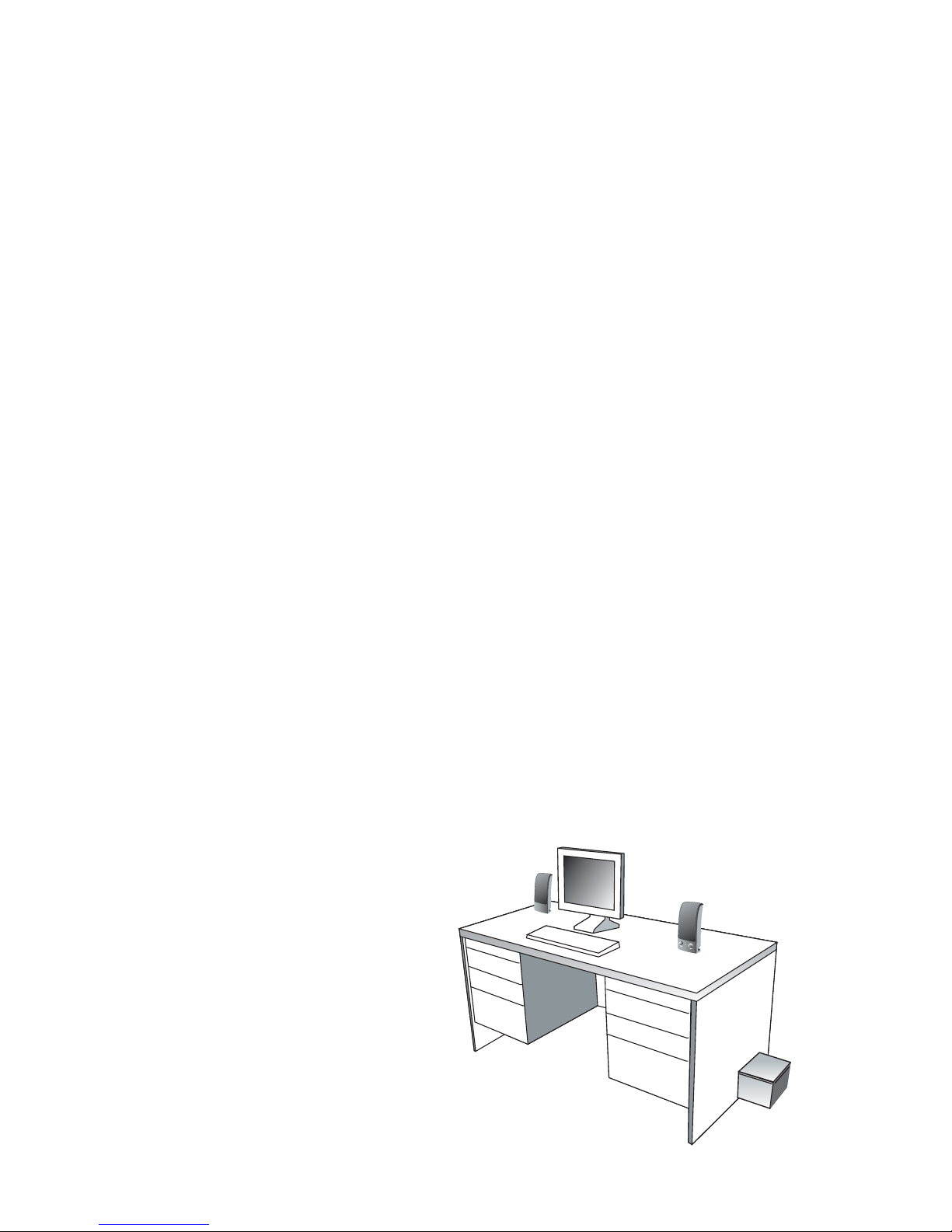

Placement des enceintes
• Subwoofer : pour une performance optimale, placez le subwoofer par terre près d'un mur ou dans un angle.
Réglez la distance depuis le mur ou l'angle pour obtenir le meilleur rendement des basses. Orientez l'évent vers
le mur pour augmenter la percussion des basses.
• Enceintes satellites—pour un effet stéréo optimal, placez les enceintes de part et d'autre de la source audio,
ordinateur ou écran TV (de préférence à une distance maximum l'une de l'autre). Par exemple, si vous utilisez
les enceintes avec un ordinateur portable placé sur un bureau, placez l'enceinte de gauche dans l'angle gauche
le plus éloigné et l'enceinte droite dans l'angle droit le plus éloigné.

7
Connexion des enceintes
Vous pouvez connecter ces enceintes à divers dispositifs tels qu'ordinateurs portables, ordinateurs de bureau,
smartphones, iPods, lecteurs MP3, CD et DVD et autres dispositifs audio. Veuillez consulter les instructions
suivantes et les schémas pour trouver le schéma qui ressemble le plus à votre installation.
Ordinateur de bureau
• Branchez le câble avec la fiche verte sur la prise de sortie/source verte situé sur la façade ou à l'arrière du boîtier
(appelé également la prise de sortie son/audio).
• Fiche grise du haut-parleur des très basses fréquences dans la prise “sub output” à l'arrière de l'enceinte droite.
• Branchez la fiche noire de l'adaptateur AC à l'arrière de l'enceinte satellite droite.
• Branchez l'adaptateur AC sur une prise murale ou sur un bloc multiprise.
Smartphone, iPod, lecteur MP3/CD/DVD
• Branchez le câble avec la fiche verte sur la prise de sortie/source verte du dispositif audio.
• Fiche grise du haut-parleur des très basses fréquences dans la prise “sub output” à l'arrière de l'enceinte droite.
• Branchez la fiche noire de l'adaptateur AC à l'arrière de l'enceinte satellite droite.
• Branchez l'adaptateur AC sur une prise murale ou sur un bloc multiprise.
Console de jeux
• Pour connecter ces enceintes à une console de jeux, vous aurez besoin d'un câble adaptateur pour console
(câble en ""Y"") avec deux fiche RCA (vendu séparément).
• Mettez votre console de jeux hors tension.
• Branchez les deux fiches RCA, rouge et blanc, du câble adaptateur en ""Y"" sur les deux prises RCA
correspondantes sur la console de jeux.
• Branchez la fiche stéréo verte à l'autre extrémité du câble en ""Y"" sur la prise verte.
• Branchez le câble sortant de l'arrière de l'enceinte droite et muni d'une fiche verte sur la prise stéréo verte à l'autre
extrémité de l'adaptateur “Y”.
• Fiche grise du haut-parleur des très basses fréquences dans la prise “sub output” à l'arrière de l'enceinte droite.
Connecter à la prise de sortie audio
Connecter à
la prise casque
Connecter à la prise de sortie ligne (vert)
Connecter à la prise
de sortie de la console
de jeux.
WR
YWR
Câble adaptateur RCA
en "Y" (non fourni)

8
Commandes & fonctionnalités
• Marche/arrêt – Le bouton marche/arrêt est situé sur l'enceinte satellite droite. Appuyez pour allumer. Appuyez de
nouveau pour éteindre le système.
• Commande principale du volume – La commande est située sur l'enceinte satellite droite, identifiée par le
marquage “volume”. Tournez la commande dans le sens des aiguilles d'une montre pour augmenter le volume,
et dans le sens inverse pour le diminuer.
Commutateur
Marche/Arrêt
Commande principale du volume

9
Dépistage des pannes
Symptôme
Le système d'enceintes ne s'allume pas.
Solution :
• L'interrupteur marche/arrêt est en position arrêt. Appuyez sur l'interrupteur et vérifiez le bon allumage du
voyant LED bleu.
• Vérifiez le branchement de l'adaptateur AC sur la prise secteur.
• Vérifiez que la prise secteur ou le bloc prise est alimenté (prise non*commandée par un interrupteur).
Symptôme :
L'enceinte ne produit aucun son
Solution :
• Vérifiez l'alimentation de l'enceinte en suivant les étapes ci-avant.
• Assurez-vous que la commande du volume est réglé à un niveau d'écoute.
• Vérifiez que tous les câbles sont correctement branchés.
• Fréquemment, les problèmes liés au son proviennent non des enceintes mais de la source audio. Le problème
le plus fréquent est dû à un mauvais branchement des câbles. Vérifiez que les enceintes sont bien branchées
sur la prise sortie audio de votre ordinateur. Normalement, cette prise est identifiée par sa couleur verte.
Vérifiez également que votre lecteur média ou CD/DVD est en mode lecture et que les commandes logicielles
du volume sont réglées pour une écoute normale et non en sourdine.
• Si les problèmes persistent, débranchez le câble de votre ordinateur, puis branchez à sa place un smartphone,
iPod ou autre appareil doté d'une prise casque de 3,5mm. Si les enceintes fonctionnent avec cette source
audio, vous savez que le problème provient de votre ordinateur ou des connexions.
Symptôme :
Le son est déformé
Solution :
• Réduisez le niveau du volume de 25 ou 50%. Si le problème n'est toujours pas résolu, vérifiez également le
niveau du volume logiciel et réduisez celui*ci si nécessaire.
• Réglez la commande principal du volume de l'ordinateur à 50% de son maximum, puis ajustez ensuite le
volume des enceintes.
Si vous avez des questions ou avez besoin d'assistance, nous sommes à votre écoute. Appelez-nous au
360-883-0333 entre 08:00 et 17:00 (fuseau horaire PST) ou contactez-nous par e-mail à
[email protected]
iPod, iPhone, iPad et iPad Mini sont des marques commerciales d'Apple Inc.

10
¡Gracias!
CA-3072
Un sistema de Altavoz de tres piezas
Introducción.
Este sistema de altavoces de dos piezas está diseñado para proprocionar un nivel de audio superior en los
ordenadores, smartphones, iPod , reproductores MP3, reproductores DVD y otros aparatos de audio portátiles.
Contenido de la Caja
• 2 altavoces satélite
• Subwoofer
• Adaptador de corriente
• Gua del usuario con diagrama de conexión
Precaución
• No conecte el enchufe hasta haber realizado todas las conexiones.
• Utilice solamente el adaptador CA suministrado con estos altavoces.
• Mantenga los altavoces lejos de fuentes de calor extremo, tales como amplificadores estéreo, calefactores,
hornos y entradas de aire caliente
• Utilice un paño seco para la limpieza. No frote con detergentes tales como cera para muebles, lejía, benceno,
acetona o amoníaco ninguna de las partes del sistema.

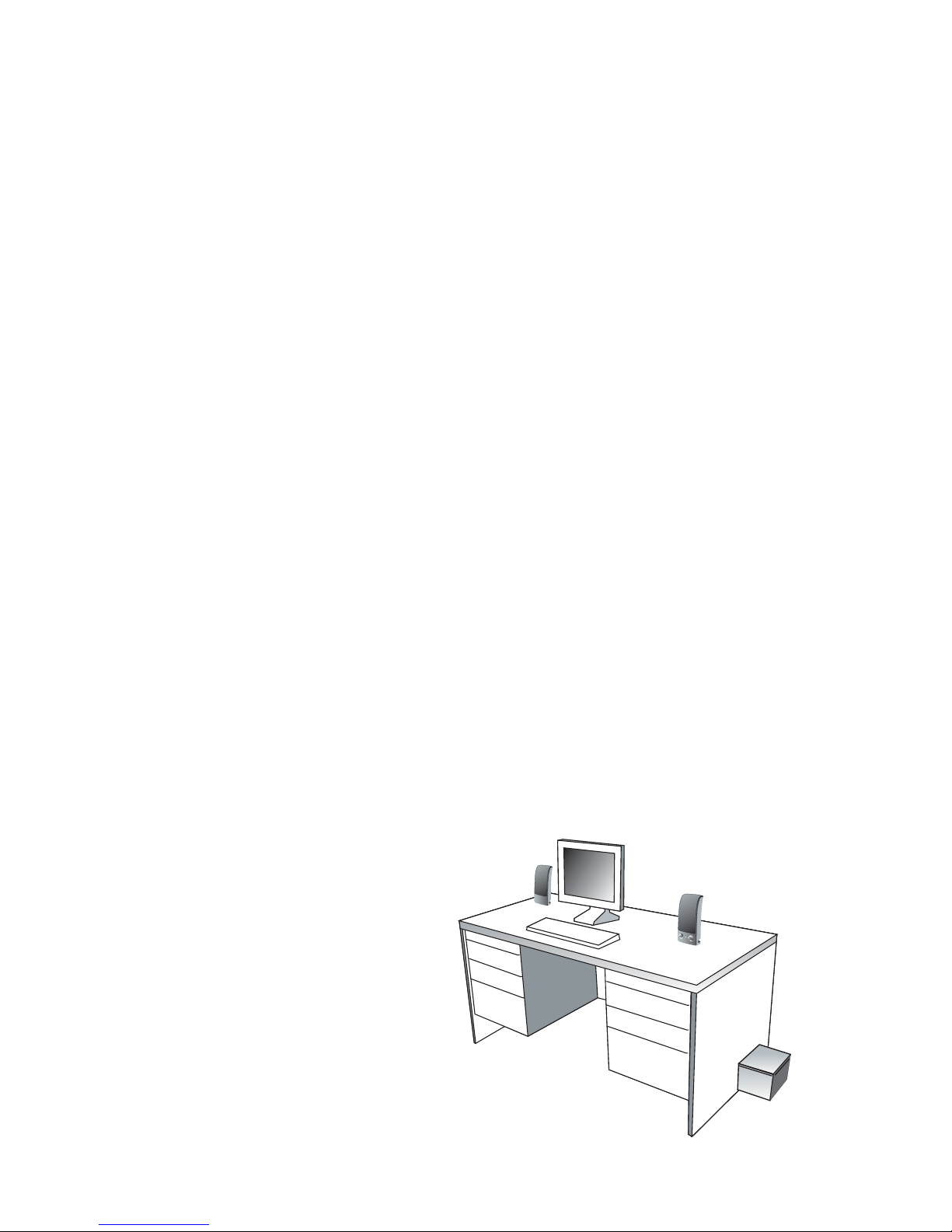

Preparación de los Altavoces
• Subwoofer - colóquelos en el suelo cerca de una pared o una esquina, para un mejor rendimiento. Ajuste la
distancia desde la esquina o la pared para afectar la calidad del sonido bass tal como desee. Abra directamente
el puerto hacia la pared para aumentar el efecto del sonido.
• Altavoces satélite—para una mejor separación del estéreo, colóquelos en los extremos opuestos del aparato
de audio, ordenador o pantalla de TV (lo mejor es colocarlos tan lejos como sea posible). Por ejemplo, si está
escuchando a través de los altavoces usando un laptop encima de un escritorio, coloque el altavoz izquierdo
en extremo izquierdo más alejado de la mesa y el derecho en el extremo derecho más alejado de la mesa.

11
Conexión de los Altavoces:
Puede contactar estos altavoces a una variedad de aparatos, tales como laptops, ordenadores, smartphones,
iPod, reproductores MP3, reproductores de CD, reproductores de DVD, y otros aparatos audio. Por favor, lea las
instrucciones siguientes junto con los diagramas que se proporcionan, para identificar qué diagrama se parece
más a su fuente de alimentación.
Ordenador de mesa:
• Coja el cable con el enchufe verde y conéctelo en la toma de salida verde en la parte trasera o delantera del ordenador
(también conocido como la toma de salida audio).
• Conector gris del subwoofer a la toma “sub output” en la parte trasera del parlante derecho.
• Tome el adaptador de corriente y conecte el conector negro en la parte trasera del altavoz satelital derecho.
• Tome el adaptador de corriente y conéctelo a un tomacorriente de pared o a un tomacorriente múltiple.
Smartphone, iPod, reproductor MP3, reproductor DVD, o reproductor CD
• Coja el cable con el enchufe verde y conéctelo en la toma de salida del aparato de audio.
• Conector gris del subwoofer a la toma “sub output” en la parte trasera del parlante derecho.
• Tome el adaptador de corriente y conecte el conector negro en la parte trasera del altavoz satelital derecho.
• Tome el adaptador de corriente y conéctelo a un tomacorriente de pared o a un tomacorriente múltiple.
Sistema de juegos
• Para poder conectar estos altavoces a la consola de juego, necesitará un adaptador de juegos con consola,
también conocido como ""adaptador Y"", que tiene tomas de salida duales RCA y se vende por separado.
• Apague el sistema de juego
• Coja las conexiones duales-RCA roja y blanca del adaptador Y enchúfelas en las tomas de salida RCA roja y
blanca de sus sistema de juego.
• Coja la toma verde de estéreo en el otro extremo del adaptador ""Y"" y enchúfelo en el cable con enchufe verde.
• Tome el conector estéreo verde en el otro extremo del adaptador “Y” y conéctelo en el cable con el conector
verde que sale de la parte trasera del altavoz derecho.
• Conector gris del subwoofer a la toma “sub output” en la parte trasera del parlante derecho.
Conectar a la fuente de audio
Conectar a la toma
de auriculares
Conectar a la toma de salida (verde)
Conectar a la toma
de salida de videojuegos
WR
YWR
Cable adaptador RCA
"Y" (no incluido)

12
Controles y funciones
• Energía – El botón de encendido/apagado se encuentra en el altavoz satelital derecho. Presiónelo para encender
el sistema y pulse nuevamente para apagarlo.
• Control de volumen maestro – Este control se encuentra en el altavoz satelital derecho, y está señalizado con la
palabra “volume”. Hágalo girar en el sentido de las agujas del reloj para subir el volumen o en contra de las
agujas del reloj para bajar el volumen.
Encendido/ apagado
Control de volumen maestro

13
Problemas
Síntomas:
El sistema de altavoz no se conecta.
Solución:
• El control de energía no está conectado. Presiónelo y compruebe si el indicador LED azul se enciende.
• Verifique que el adaptador de energía CA está conectado en la toma de salida de la pared.
• Compruebe si la toma de salida de la pared o la regleta que utiliza está recibiendo energía, i.e. no una toma de
salida conectada
Symptom:
Speaker does not produce sound.
Solución:
• Verifique que llega energía al altavoz. Compruebe los pasos anteriores.
• Asegúrese que el volumen está conectado a un nivel de escucha audible
• Verifique que todos los cables están conectados en las tomas correctas.
• Muchas veces, los usuarios creen que los altavoces no están funcionado, cuando de hecho están teniendo
problemas con la fuente de sonido. El problema más común cuando se conecta a un ordenador es que las
conexiones son incorrectas. Asegúrese que ha conectado la toma de salida audio desde su ordenador.
Muchas veces, esta toma será de color verde. Asimismo, asegúrese de que su aparato o CD/DVD está
funcionando y que los ajustes de software de volumen están conectados y no puestos en silencio.
• Si aún así tiene problemas, desconecte el cable del altavoz de su ordenador y conéctelo a un smartphone,
iPod o cualquier otro aparato que tenga una toma de salida de auriculares de 3.5mm. Si sus altavoces
funcionan en ese otro aparato, sabrá que están funcionando correctamente y que probablemente el problema
esté en su ordenador o en las conexiones.
Síntoma:
El sonido está distorsionado
Solución:
• Disminuya el volumen un 25% o un 50%. Si eso no funciona, compruebe también el nivel del volumen del
software de audio y disminúyalo si es necesario.
• Ajuste el control de volumen del ordenador equilibrando el volumen hasta que esté a 50%, luego ajuste los
niveles de volumen de los altavoces.
Si tiene alguna duda o necesita asistencia con sus altavoces, estamos aquí para ayudarle. Llame al 360-883-
0333 entre las 8am y las 5pm (Hora de E.E.U.U.) o envíe un email a: [email protected]
iPod, iPhone, iPad, and iPad mini son marcas registradas de Apple, Inc.

Amplified Speaker System
