D-Link DCS-70 User manual

Camera Housing
DCS-70
Quick Install Guide+
Installations-Anleitung+
Guide d’installation+
Guía de instalación+
Guida di Installazione+

2

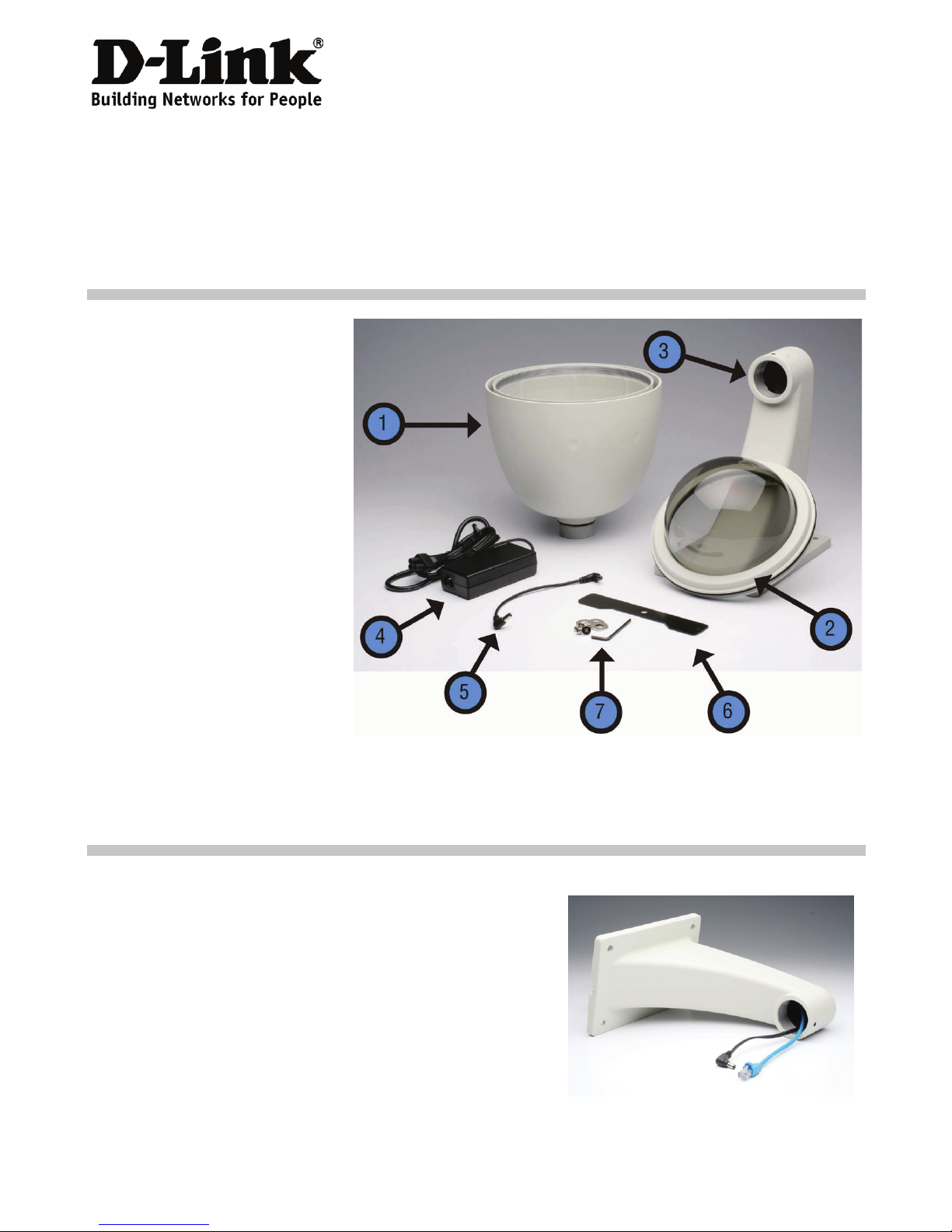

Quick Installation Guide
DCS-70
Network Camera Outdoor Enclosure

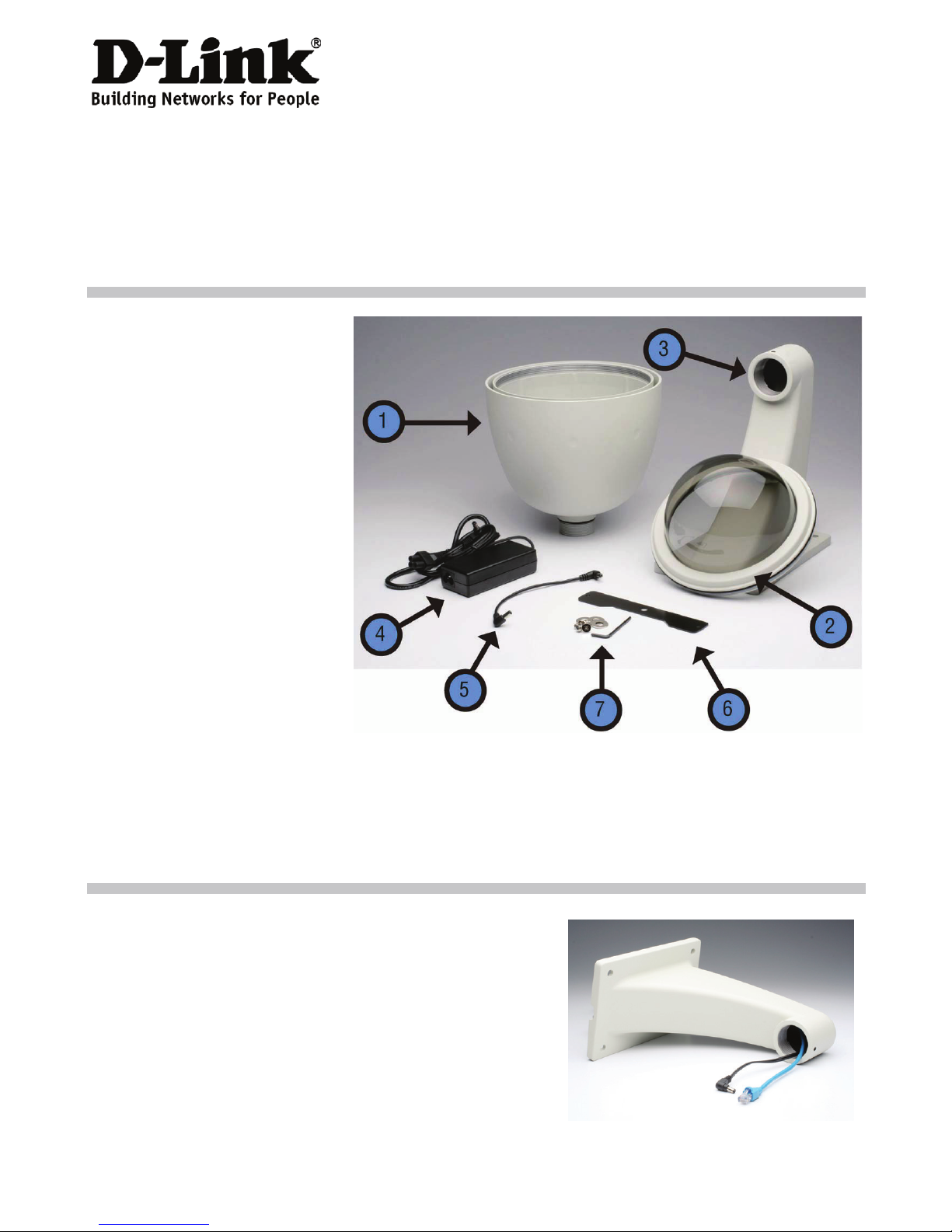

Package Contents
1. Housing
2. Cover
3. Wall mount bracket
4. Power Supply
5. DC to DC Cable
6. Cross iron plate
7. Hardware (screws,
washers, allen
wrench)
Installation
Step 1
Pull the Ethernet and power cable through the
wall mount bracket.

3

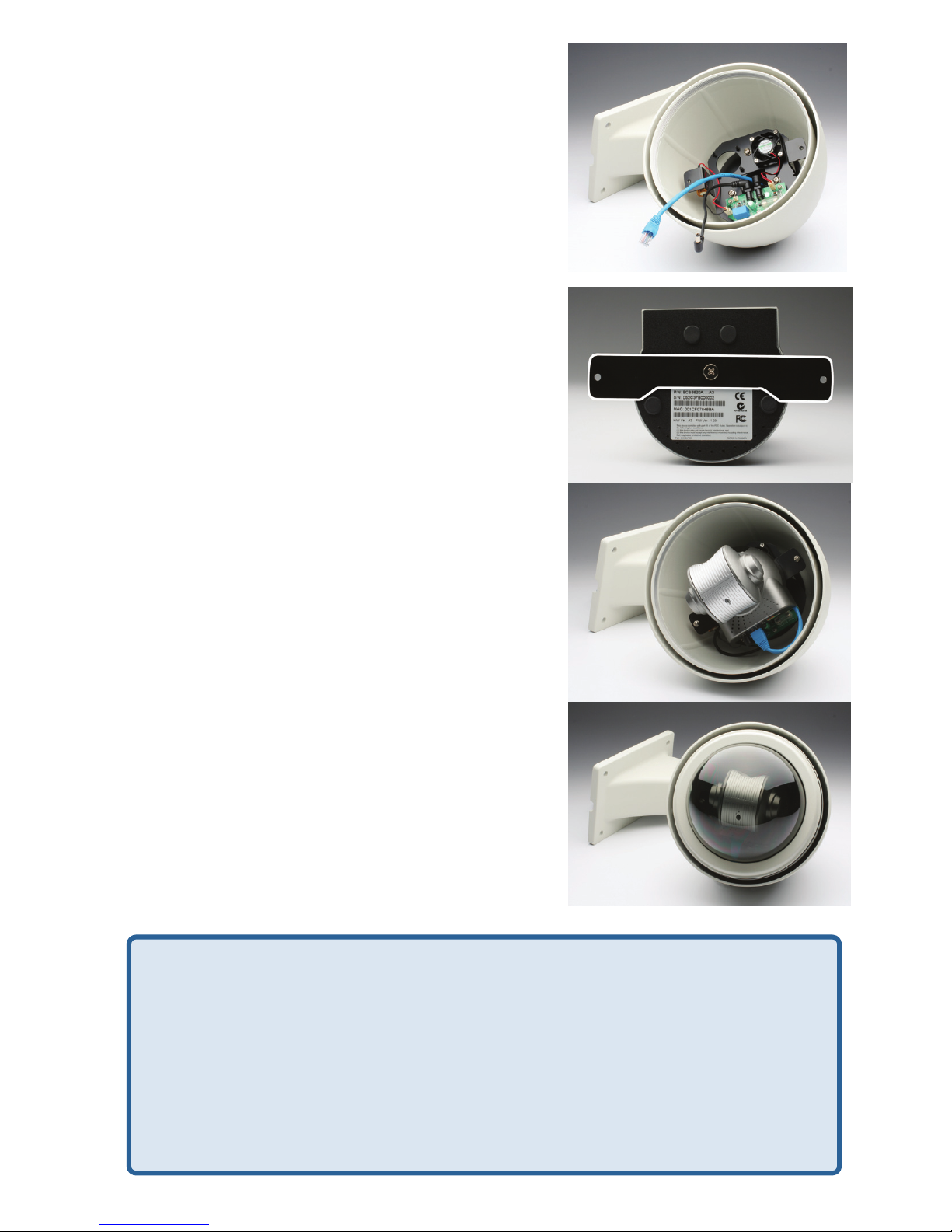

Step 2
Push the power supply and Ethernet cable
through the center of the housing. Then, insert
the power plug into the power socket labeled
DC12V IN and attach one end of the DC to DC
cable into the power socket labeled DC12V
OUT.
Step 3
Screw the camera base to the cross iron plate.
Note: As seen in the image, align the cross iron plate
with the camera base in the correct position before fixing
it. The dome cover should NOT touch the camera.
Step 4
Plug in the power and Ethernet cables to the
camera, and then attach both screws to the
sides of the cross iron plate.
Step 5
Screw the cover on to the housing.
Technical Support
D-Link UK Technical Support over the Telephone:
0871 873 3000 (United Kingdom)
BT 10ppm (UK Pence per minute), other carriers may vary.
Times Mon-Fri 9.00am - 6.00pm Sat 10.00am - 2.00pm
[phone] (Ireland)
€0.05ppm peak, €0.045ppm off peak Times Mon-Fri 9.00am - 6.00pm Sat 10.00am - 2.00pm
D-Link UK & Ireland Technical Support over the Internet:
http://www.dlink.co.uk
ftp://ftp.dlink.co.uk

4

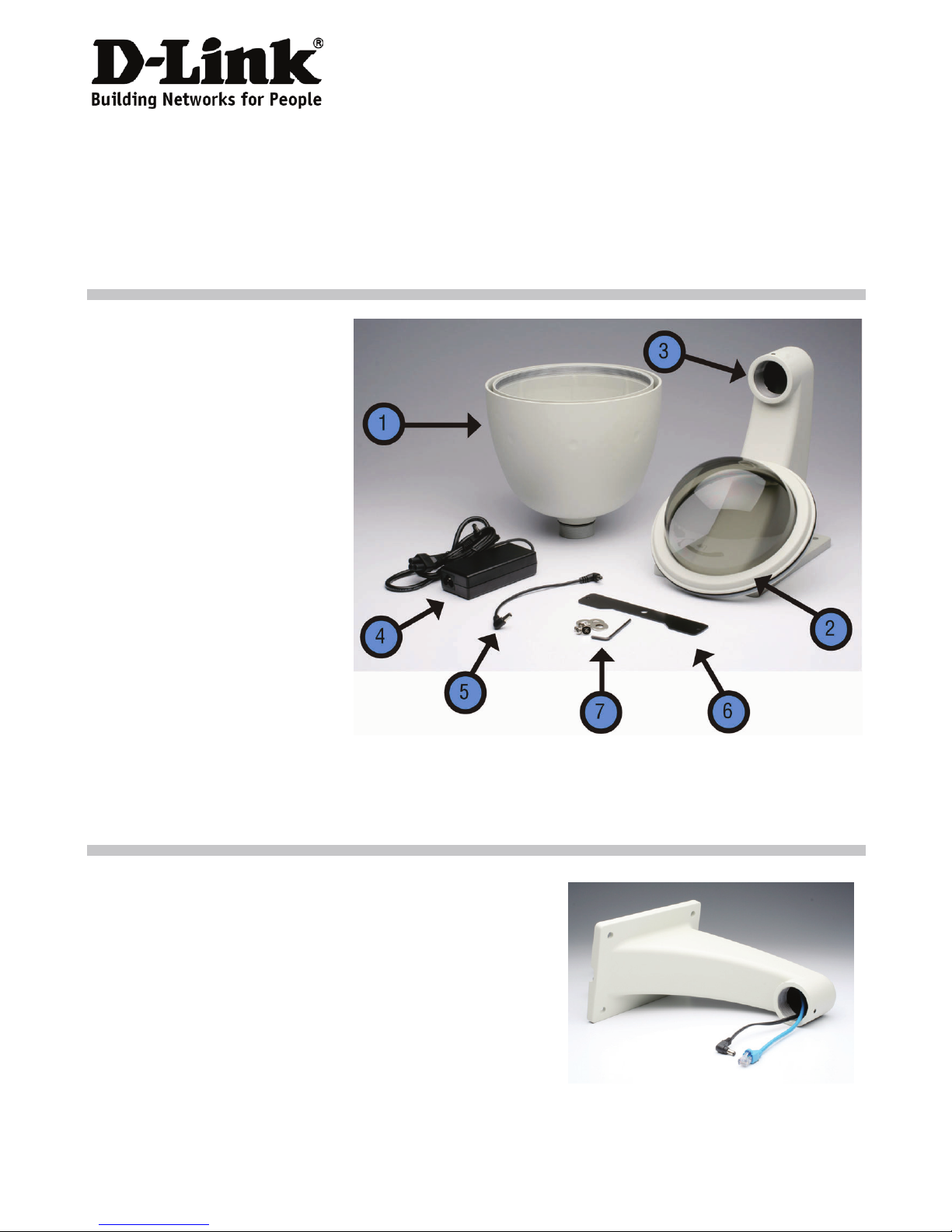

Schnellinstallationsanleitung
DCS-70
Wetterfestes Gehäuse f. Netzwerkkamera
Packungsinhalt
1. Gehäuse
2. Abdeckung
3. andmontage-halterung
4. Netzteil
5. DC/DC-Kabel
6. Quereisenplatte
7. Eisenteile (Schrauben,
Unterlegscheiben,
Inbusschlüssel)
Installation
Schritt 1
Ziehen Sie das Ethernet- und Netzkabel durch
die Wandmontagehalterung.

5

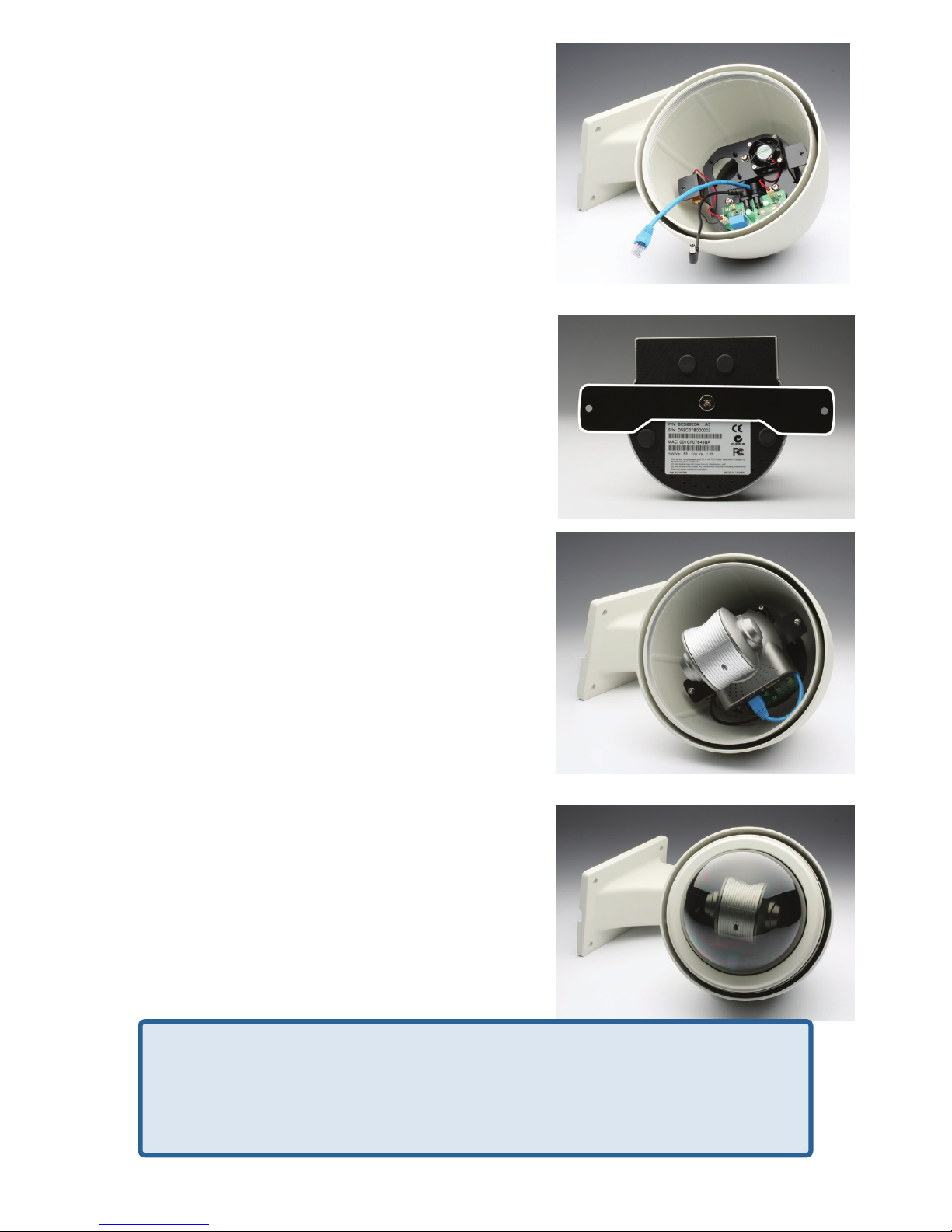

Schritt 2
Schieben Sie das Netzteil- und Ethernetkabel
durch die Mitte des Gehäuses. Stecken Sie
danach den Netzstecker in die Buchse DC12V
IN und schließen Sie das eine Ende des
DC/DC-Kabels an die Buchse DC12V OUT an.
Schritt 3
Schrauben Sie die Unterseite der Kamera an
die Quereisenplatte.
Hinweis: Bevor Sie sie befestigen, richten Sie, wie
illustriert, das Bodenblech in der korrekten Position am
Kamerafuß aus. Achten Sie darauf, dass der Domdeckel
die Kamera NICHT berührt.
Schritt 4
Schließen Sie das Netz- und Ethernetkabel an
die Kamera an und befestigen Sie dann beide
Schrauben an den Seiten der Quereisenplatte.
Schritt 5
Schrauben Sie die Abdeckung auf das
Gehäuse.
Technische Unterstützung
Web: http://www.dlink.de
E-Mail: [e-mail]
Telefon: [phone],14€ pro Minute

6
Guide d'installation rapide
DCS-70
Network Camera Outdoor Enclosure
Contenu de la boîte
1. Boîtier
2. Couvercle
3. Support de montage
mural
4. Alimentation
5. Câbles CC/CC
6. Plaque de fer
7. Visserie (vis, rondelles,
clé hexagonale)
Installation
Étape 1
Faites passer le câble Ethernet et le câble
d'alimentation dans le support de montage
mural.

7

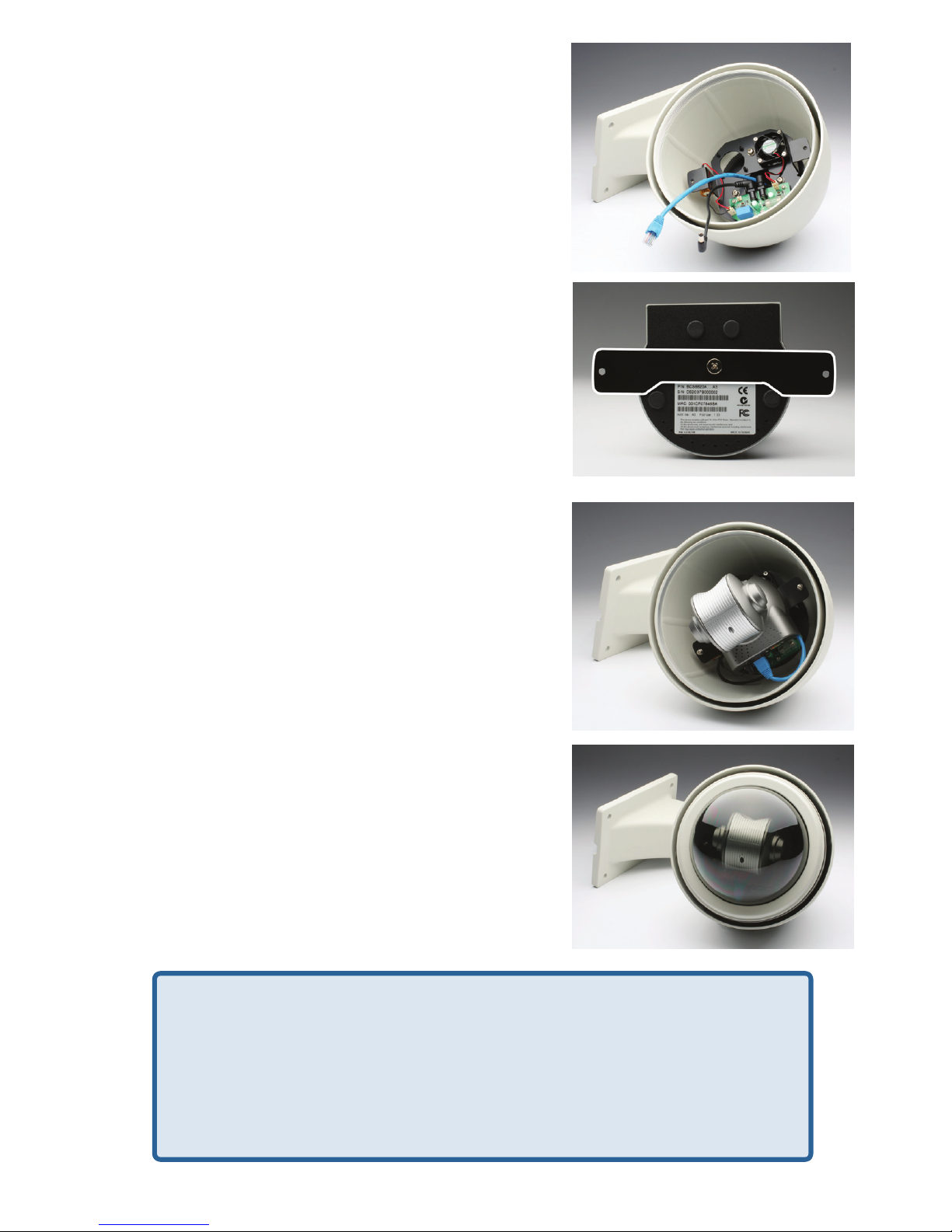

Étape 2
Faites passer l'alimentation et le câble Ethernet
par le centre du boîtier. Ensuite, insérez la fiche
d'alimentation dans le connecteur libellé
DC12V IN, puis connectez une extrémité du
câble CC/CC au connecteur libellé DC12V OUT.
Étape 3
Vissez la base de la caméra à la plaque de fer.
Remarque : Comme le montre la figure, alignez la plaque
de fer avec la base de la caméra dans la bonne position
avant de la fixer. Le couvercle du dôme ne doit PAS
toucher la caméra.
Étape 4
Connectez le câble d'alimentation et le câble
Ethernet à la caméra, puis vissez les deux
extrémités de la plaque de fer.
Étape 5
Vissez le couvercle au boîtier.
Assistance technique
Assistance technique D-Link par téléphone : 0 820 0803 03
0,12 €/min Hours : Monday - Friday 9h to 13h and 14h to 19h Saturday 9h to
13h and from 14h to 16h
Assistance technique D-Link sur internet :
http://www.dlink.fr
e-mail : [e-mail]

8
Guía de instalación rápida
DCS-70
Carcasa externa de la cámara de red
¿Qué contiene la caja?
1. Carcasa
2. Cubierta
3. Soporte para montaje
en pared
4. Suministro de energía
5. Cable de CC a CC
6. Placa de hierro
transversal
7. Hardware (tornillos,
arandelas, llave allen)
Instalación
Paso 1
Tire del cable de Ethernet y de alimentación a
través del soporte para montaje en pared.

9

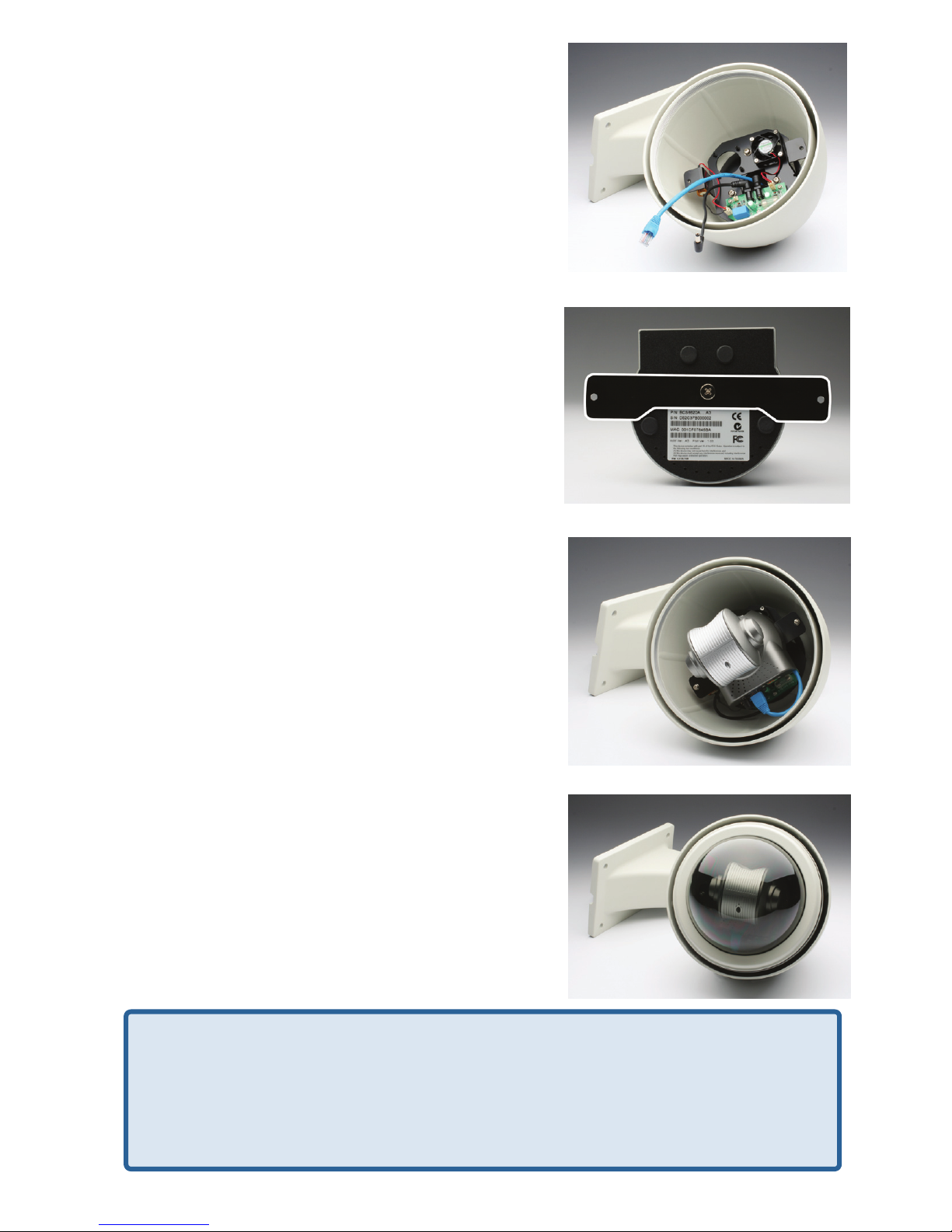

Paso 2
Empuje el cable de la fuente de energía y de
Ethernet a través del interior de la carcasa. A
continuación, introduzca el enchufe de corriente
en la toma de alimentación que lleva la etiqueta
Entrada de CC 12V y conecte un extremo del
cable de CC a CC en la toma de alimentación
que lleva la etiqueta Salida de CC 12V.
Paso 3
Atornille la base de la cámara a la placa de
hierro transversal.
Nota: tal y como muestra la imagen, alinee la placa de
hierro transversal con la base de la cámara en la
posición correcta antes de fijarla. La carcasa domo NO
debería tocar la cámara.
Paso 4
Conecte los cables de alimentación y Ethernet
a la cámara y, a continuación, fije ambos
tornillos a los laterales de la placa de hierro
transversal.
Paso 5
Atornille la cubierta en la carcasa.
Asistencia Técnica
Asistencia Técnica de D-Link por teléfono: [phone]
0,067 €/min
Lunes a Viernes de 9:00 a 14:00 y de 15:00 a 18:00
http://www.dlink.es
email: [e-mail]

10

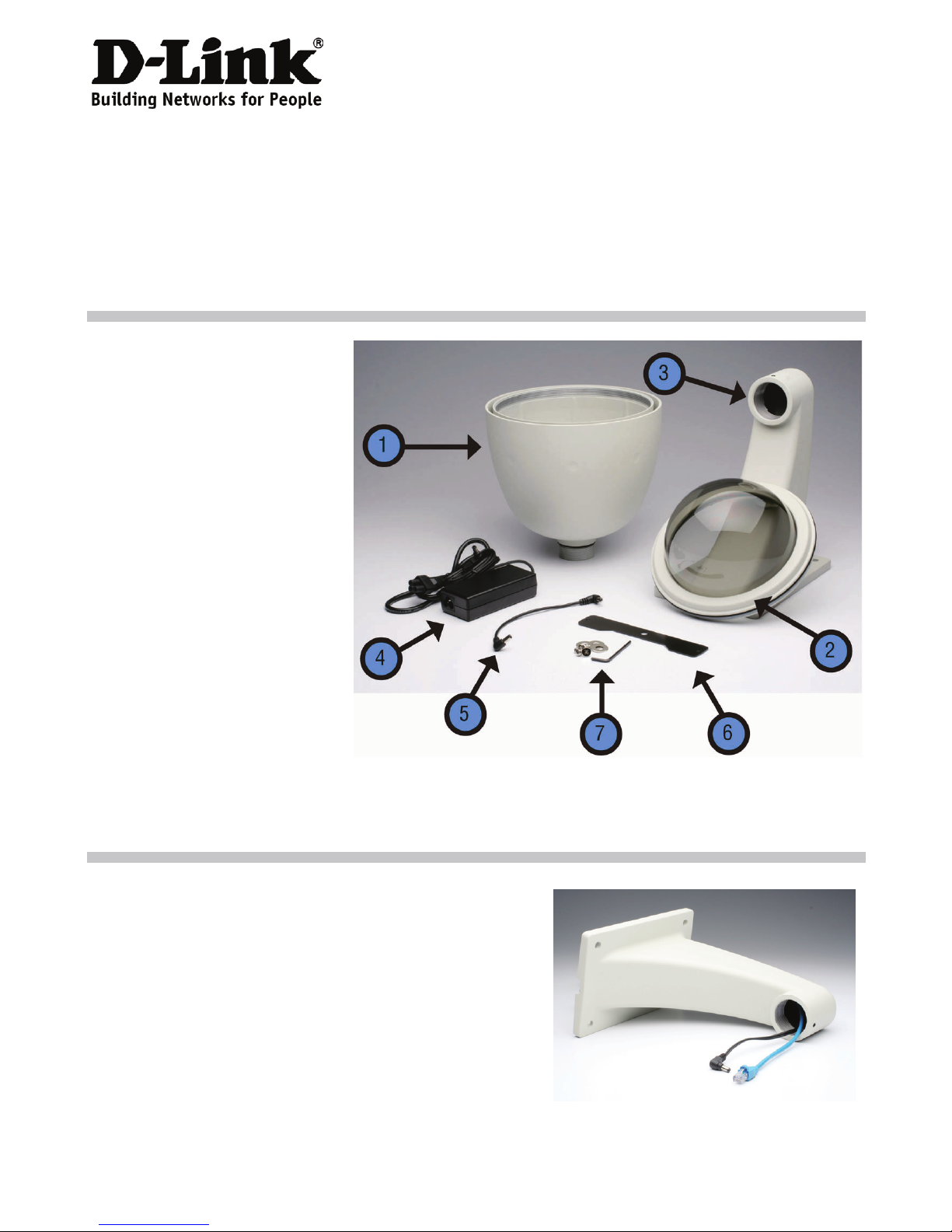

Guida di installazione rapida
DCS-70
Network Camera Outdoor Enclosure
Contenuto della confezione
1. Alloggiamento
2. Coperchio
3. Staffa per il montaggio
a parete
4. Alimentatore
5. Cavo CC/CC
6. Piastrina in metallo
7. Ferramenta (viti,
rondelle, chiave
esagonale)
Installazione
Passo 1
Far passare il cavo Ethernet e il cavo di
alimentazione attraverso la staffa per il
montaggio a parete.

11

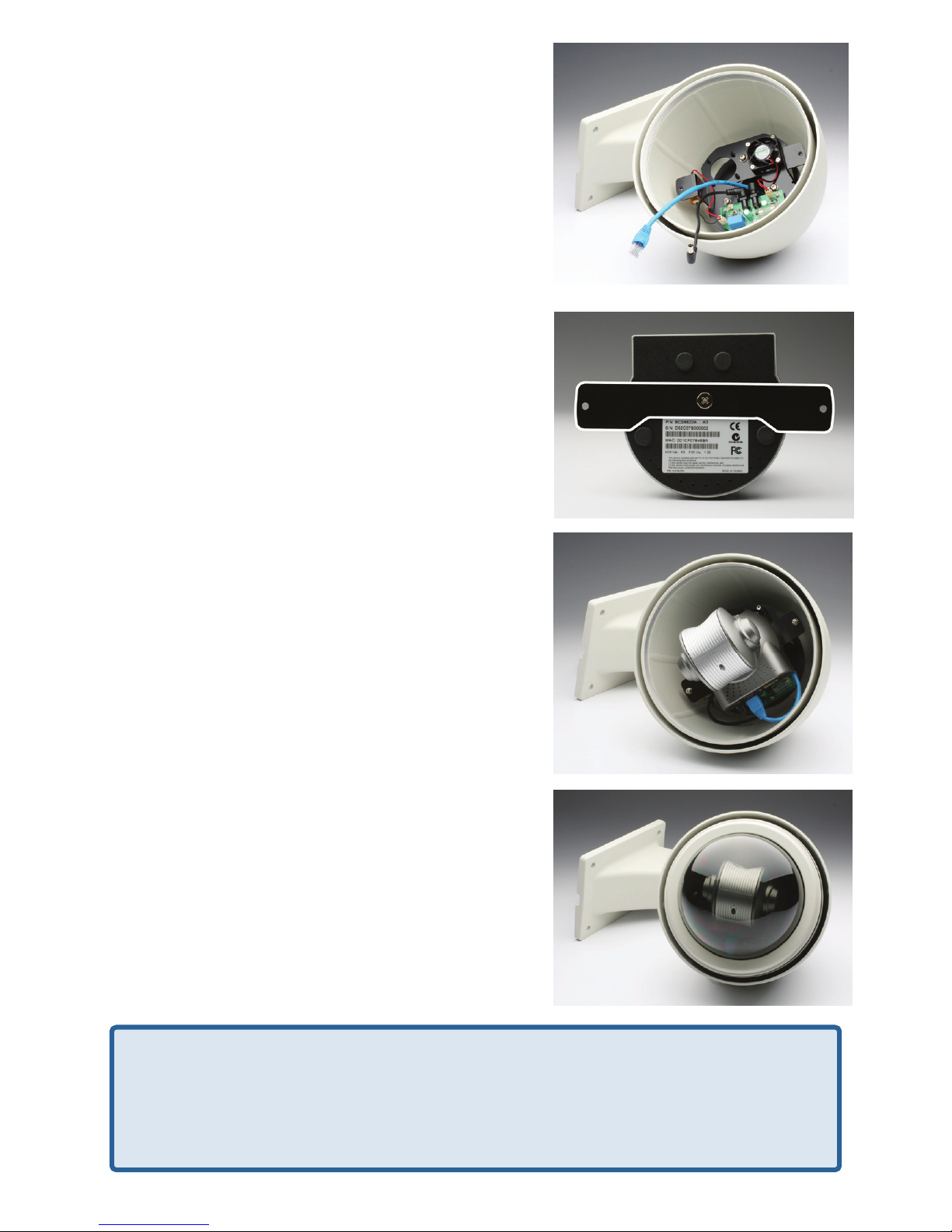

Passo 2
Spingere il cavo di alimentazione e il cavo
Ethernet attraverso la parte centrale
dell'alloggiamento. A questo punto inserire lo
spinotto del cavo di alimentazione nella presa
DC12V IN e collegare un'estremità del cavo
DC/DC nella presa DC12V OUT.
Passo 3
Avvitare la base della videocamera alla
piastrina in metallo.
Nota: come illustrato in figura, allineare la piastrina in
metallo alla base della videocamera nella posizione
corretta prima di fissarla. Il coperchio della cupola NON
deve toccare la videocamera.
Passo 4
Collegare i cavi di alimentazione ed Ethernet
alla videocamera, quindi fissare entrambe le
viti ai lati della piastrina in metallo.
Passo 5
Avvitare il coperchio sull'alloggiamento.
Supporto tecnico
Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario
continuato
Telefono: 199400057
http://www.dlink.it/support

12
Ver.2.00 (E)
2008/10/07
620024911G
