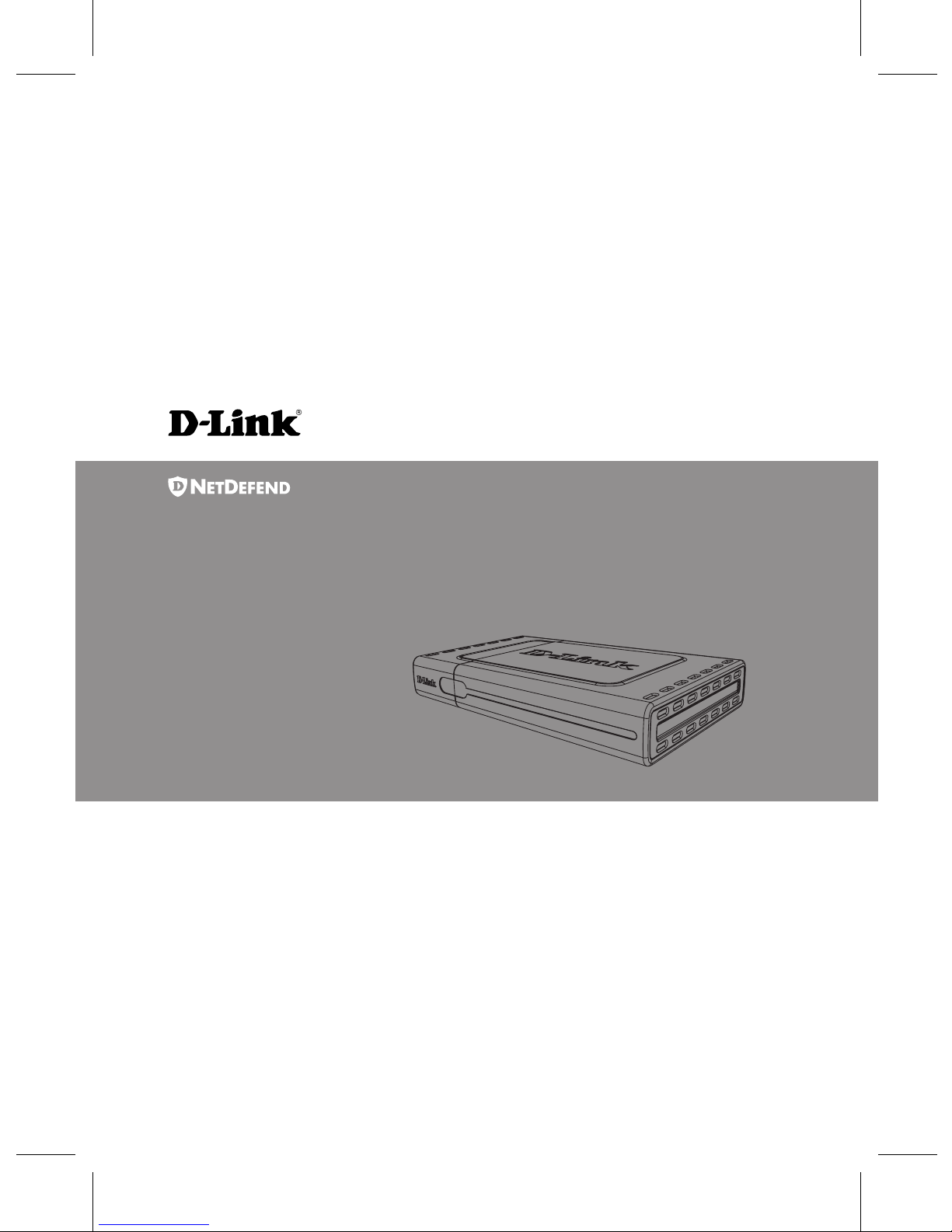

D-Link DFL-210 - NetDefend - Security Appliance User manual

This document will guide you through the basic installation
process for your new D-Link security device.
Building Networks for People
DFL-210 / DFL-260
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
Firewall
Quick Installation Guide
Installations-Anleitung
Guide d’installation
Guía de instalación
Guida di Installazione

2 D-Link NetDefend Firewall2 D-Link NetDefend Firewall
About This Guide
This guide contains step-by-step instructions
for setting up the D-Link DFL-210/DFL-260
Firewall. Please note that the model you have
purchased may appear slightly different from
those shown in the illustrations.
Unpacking the Product
Open the shipping carton and carefully unpack
its contents. Please consult the packing list
located in following information to make sure all
items are present and undamaged. If any item
is missing or damaged, please contact your
local D-Link reseller for a replacement.
One (1) DFL-210 or DFL-260 NetDefend IPS- or Firewall Appliance
One (1) 5V , 3A DC Power Adapter-
One (1) Console Cable (RS-232 Cable)-
One (1) Ethernet (CAT5 UTP/Straight- Through) Cable
One (1) Ethernet (CAT5 UTP/ Crossover)- Cable
One (1) Master CD (CD-ROM containing- product documentation in PDF format)
One (1) 12-Months IPS Subscription- Package for DFL-260 only
One (1) 12-Months Anti-Virus Subscription- Package for DFL-260 only
Front Panel - DFL-210/DFL-260
Product Overview
Item Feature Description
A Power LED Power indication of the DFL-210/
DFL-260.
B Status LED System status indication of the
DFL-210/DFL-260.
C WAN LED WAN port status indication of the
DFL-210/DFL-260.
D DMZ LED DMZ port status indication of the
DFL-210/DFL-260.
E LAN LED LAN port status indication of the
DFL-210/DFL-260.
Device Status LEDs and Ethernet Port LEDs
The device LEDs show information about current
device status. When the device is powered
up, the POWER LED changes from off to solid
green and the SYSTEM LED changes from off
to solid green. Startup takes approximately one
minute to complete. The Ethernet LEDs show
the status of each Ethernet port. Table 2 lists
the name, color, status, and description of each
device LED.
Note: If you would like to turn the device off and
on again, we recommend waiting a few seconds
between shutting it down and powering it back on.

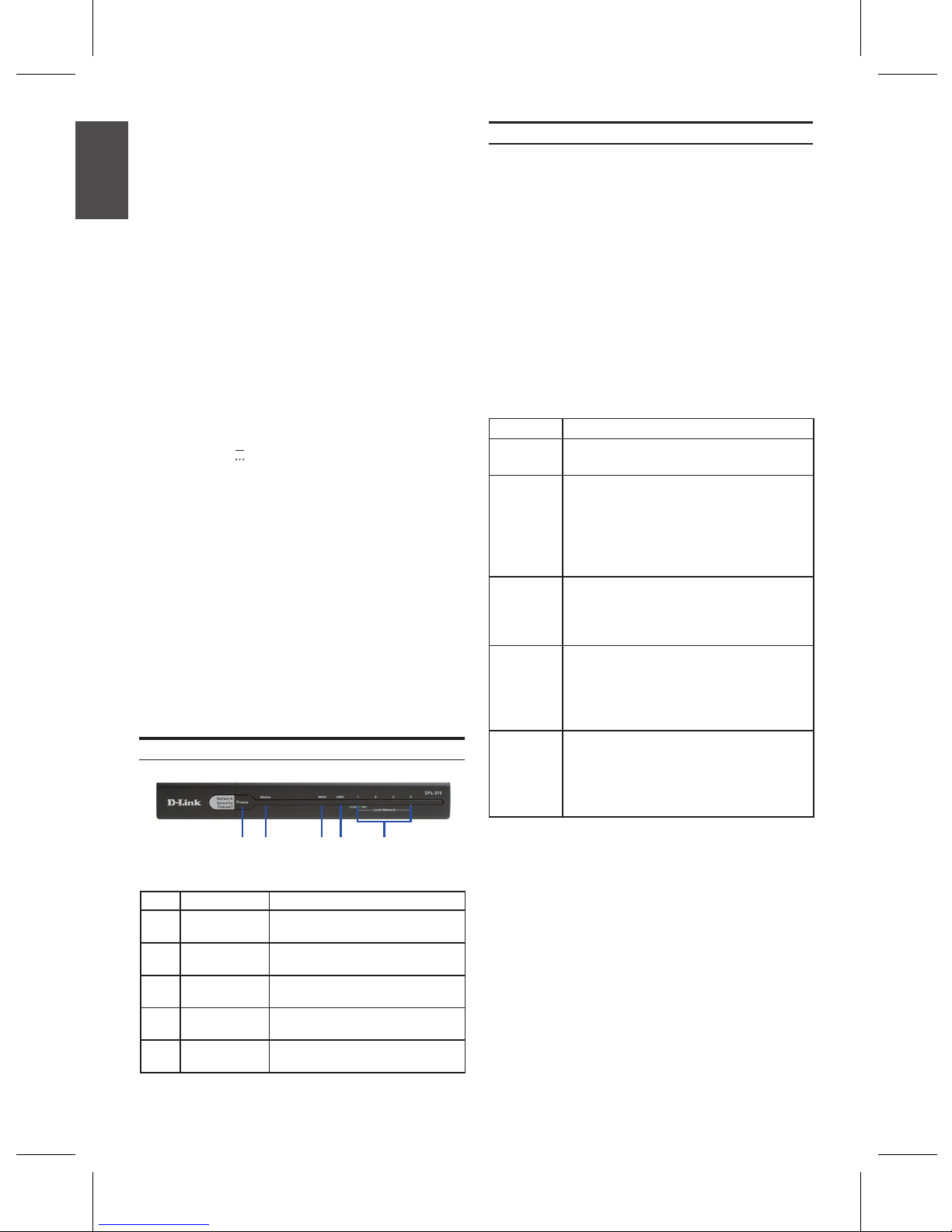

Figure 1. DFL-210/DFL-260 Front Panel
Table 1. DFL-210/DFL-260 Front Panel Descriptions
Name Status - Description
Power Light Off - Device is powered off.
Solid Green - Device is powered on.
System Light Off - Device is powered off or is
starting up.
Solid Green - System is normal
operation.
Blinking Green - System is defective,
like rmware upgrade failure.
WAN Light Off - No Link.
Solid Green - Link present.
Blinking Green - Port is sending or
receiving data.
DMZ Light Off - Port is operating at 10Mbps.
Solid Green - Port is operating at
100Mbps
Blinking Green - Port is sending or
receiving data.
LAN 1-4 Light Off - No Link.
Solid Green - Link Present and
operating at 100Mbps
Blinking Green - Port is sending or
receiving data.
Table 2. Device Status LED Descriptions
DE
AC
B
ENGLISH

D-Link NetDefend Firewall 3D-Link NetDefend Firewall 3
Port
Interface
Name
Interface
Type IP Address
Web-Based
Mgmt
1 WAN DHCP Client 0.0.0.0/0 Disable
2 DMZ Static IP 172.17.100.254/24 Disable
3 LAN1 Static IP 192.168.1.1/24 Enable
4 LAN2 Static IP 192.168.1.1/24 Enable
5 LAN3 Static IP 192.168.1.1/24 Enable
6 LAN4 Static IP 192.168.1.1/24 Enable
DFL-210/DFL-260 Default Interface Settings
Table 3. Default Interface Assignment
Note: D-Link NetDefend Firewalls only allow
Web GUI access from one of LAN1~4 ports by
default for security reason.
Connect an Ethernet cable from the1.
DFL-210/DFL-260 to your Cable/ DSL
modem. If the Cable/DSL modem is
powered on, wait for the WAN LED on the
DFL-210/DFL-260 to light up to show a
proper connection. Otherwise, turn off your
Cable/DSL modem, connect the Ethernet
cable from the DFL-210/DFL-260 to your
Cable/DSL modem, and turn on the Cable/
DSL modem. Some Cable/DSL modems
may not have an on/off switch and will
require you to unplug the power adapter.
Insert an Ethernet cable to the LAN1 port2.
on the rear panel of the DFL-210/DFL-260
and connect it to a port on your network hub
or switch. The LAN port LED light on the
DFL-210/DFL-260 will illuminate to indicate
proper connection.
Connect Power and Turn the Device On/Off
Connecting the Device
Connect the power cord to the receptor on
the back panel of the DFL-210/DFL-260 and
then plug the other end of the power cord to a
wall outlet or power strip. After the power LED
turns on, you need to wait 1-2 minutes for the
DFL-210 or DFL-260 to boot up completely.
Connecting the Device to a Network
This section provides basic information about
physically connecting the DFL-210 or DFL-260
to a network. Follow the steps below to
connect the rewall as shown in Figure 3.
Connect the computer that you will use3.
to congure the DFL-210/DFL-260 to the
network hub or switch.
Note: The default management IP address
of the DFL-210/DFL-260 is 192.168.1.1. If
you have are using a router that uses DHCP,
there may be a conict if the router uses the
same IP address as the DFL-210/DFL-260.
If this is the case, either disconnect the
DFL-210/DFL-260 from the router and change
the management IP address of the DFL-210/
DFL-260, or change the DHCP settings on
your router.
The NetDefendOS software is preinstalled on
the DFL-210/DFL-260 device. When the device
is powered on, it is ready to be congured.
While the device has a default factory congu-
ration that allows you to initially connect to the
device, you must perform further conguration
for your specic network requirements.
Conguring the Device

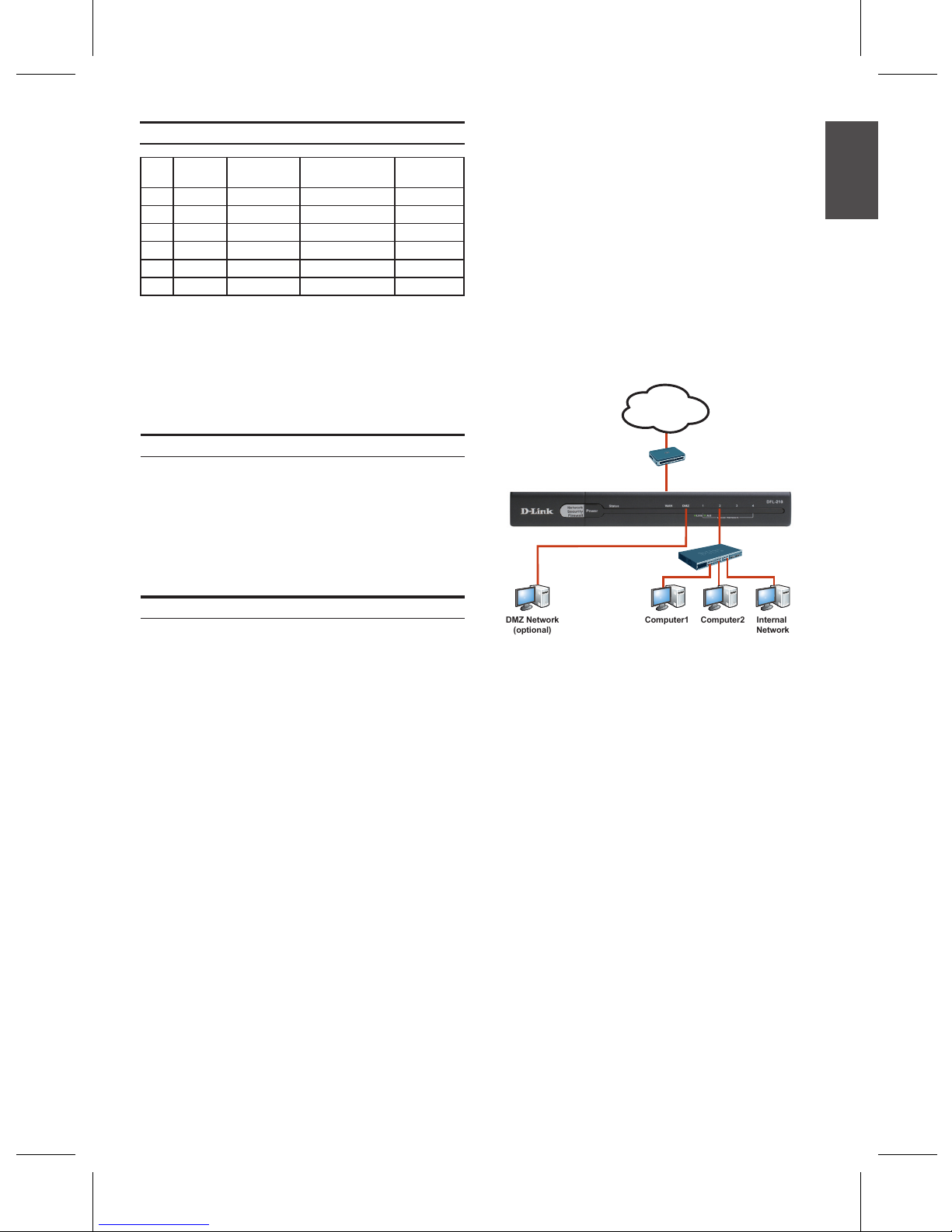

Figure 3. DFL-210/DFL-260 Front Panel
WAN1
Cable/DSL Modem
Computer2Computer1 Internal
Network
Switch
LAN1
DMZ Network
(optional)
DMZ
Internet
ENGLISH

4 D-Link NetDefend Firewall4 D-Link NetDefend Firewall

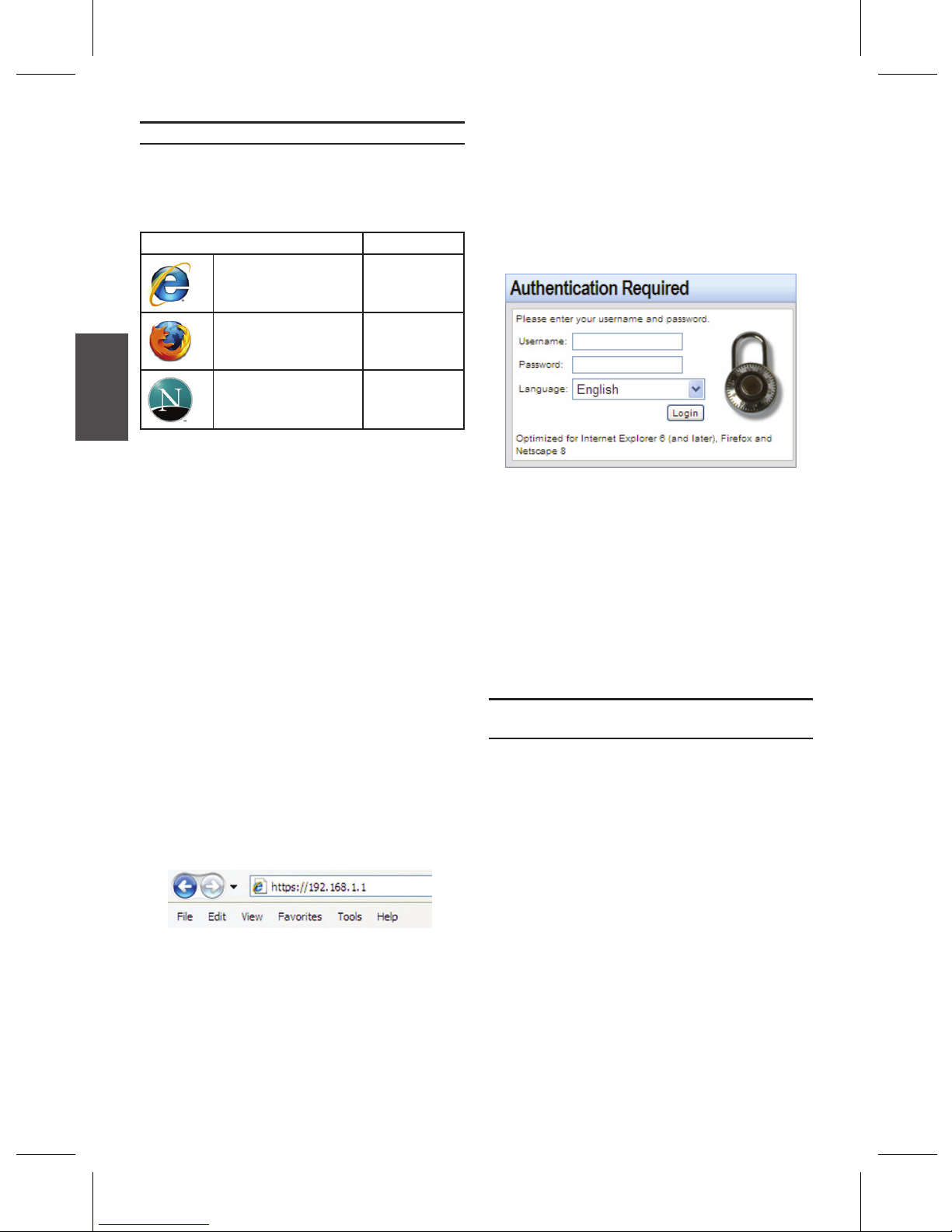

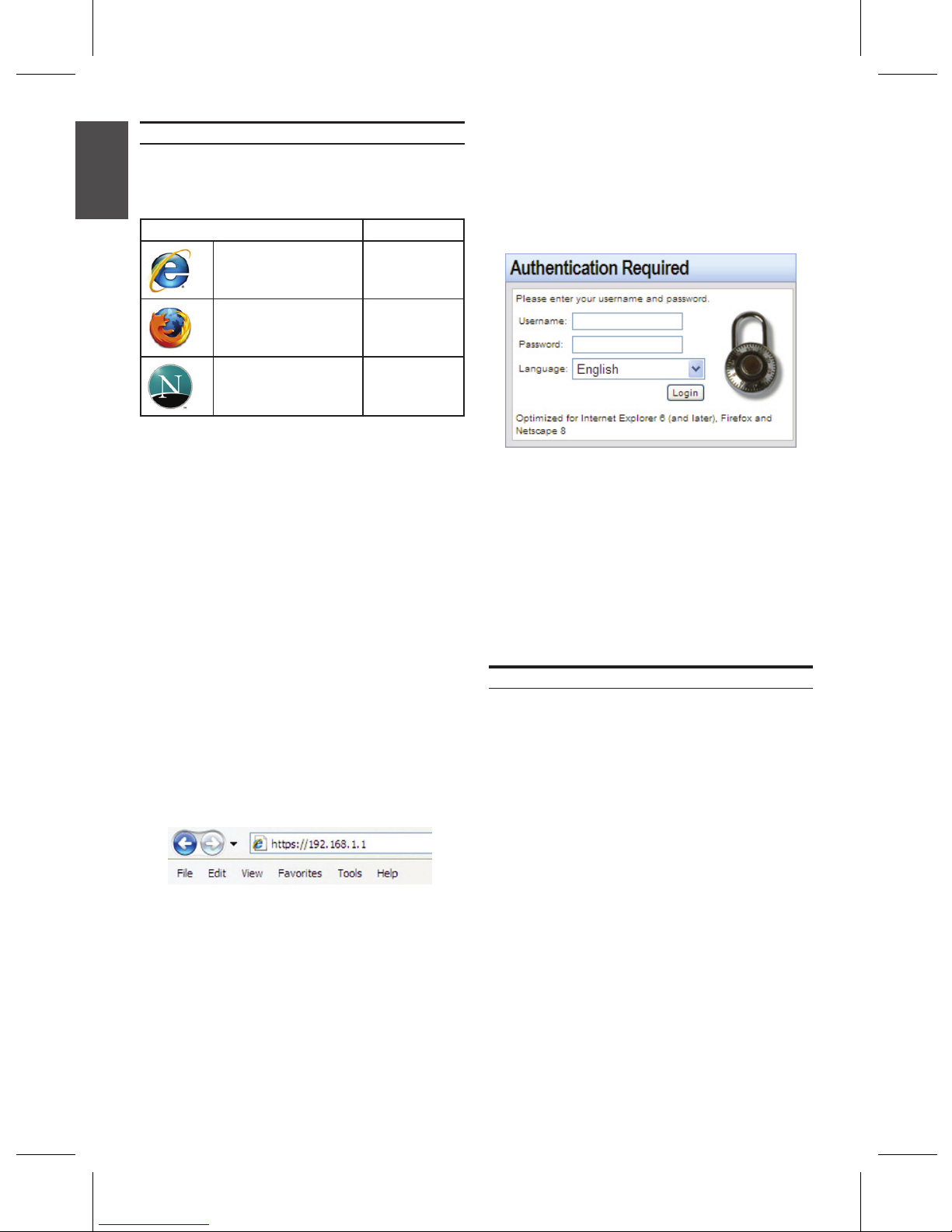

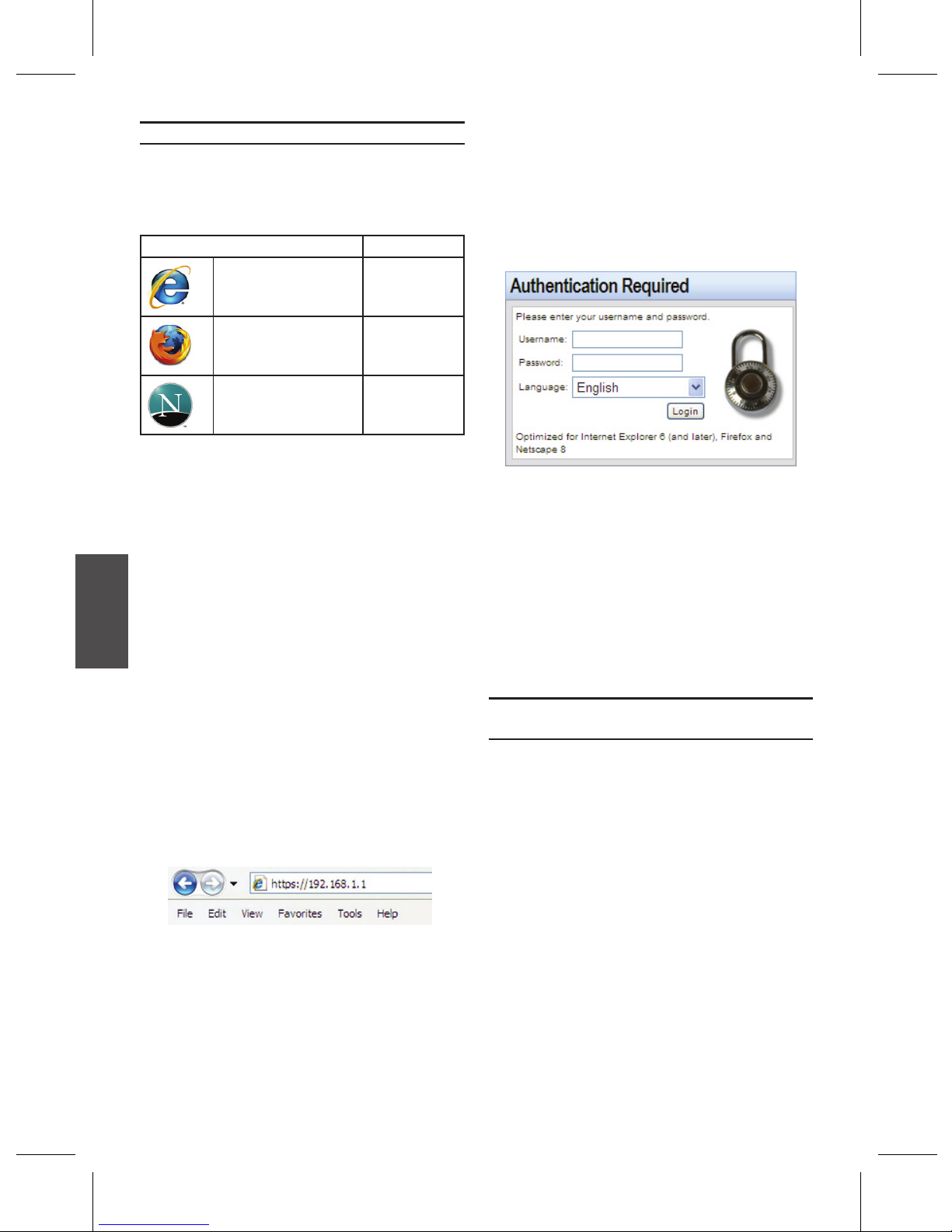

Using the WebUI
To use the WebUI, the workstation from which
you are managing the device must initially be
on the same subnetwork as the device.
To access the device with the WebUI:
Step 1
Connect your workstation on the LAN1.
Step 2
Ensure your workstation is congured with a
static IP address in the 192.168.1.0/24 subnet.
Note:
Disable pop-up blocking software or add the
management IP address https://192.168.1.1 to
your pop-up blocker’s allow list.
Step 3
Launch your browser; enter the IP address
for the LAN1 interface. (The factory default
IP address is https://192.168.1.1), then press
Enter.
Note: DFL-210/DFL-260 allows either HTTP
or a secure HTTPS connections from any
management host. However, for security
reasons, only a secure HTTPS connection is
allowed by default. For more information about
conguring connections settings, please refer
to the Firewall User Manual.
Figure 4. Browser Address
Browser Version
Microsoft Internet
Explorer
6.0 or higher
Mozilla Firefox 1.0 or higher
Netscape Navigator 8.0 or higher
Table 4. Browser Compatibility
Step 4
Log into the NetDefend Firewall web interface.
The default login information is:
Username: admin
Password: admin
Note: The Language drop-down menu allows
you to select a language for the WebUI.
By factory default, NetDefend Firewall only
includes English. You may upload specic
language les from within the WebUI for
additional language support. Currently,
Japanese, Russian, Simplied Chinese,
and Traditional Chinese language les are
available.
Using a Console Connection (RS-232 DCE)
The NetDefend Firewall provides an RS-232
serial port that supports a connection to a
computer or console terminal for monitoring
and conguring the device. This port uses a
male DB-9 connector, implemented as a data
communication terminal equipment (DCE)
connection.
To use the console port connection, you need
the following equipment:
A terminal or a computer with both a serial1.
port and the ability to emulate a terminal.
A RS-232 cable with female DB-92.
connector. (included in the package)
If your Laptop or PC does not have a3.
RS-232 connector, an adapter is required.
Note: DFL-210/DFL-260 does not come with
an RS-232 adapter.
Figure 5. Authentication Message
ENGLISH

D-Link NetDefend Firewall 5D-Link NetDefend Firewall 5
To establish a console connection:
Plug the female end of the supplied RS-2321.
cable directly to the console port on the
Firewall, and tighten the captive retaining
screws.
Connect the other end of the cable to a2.
terminal or to the serial connector of a
computer running terminal emulation
software. Use the following settings for
terminal emulation software:
Baud rate: 9600
Data bits: 8
Parity: None
Stop bits: 1
Flow control: None
Once you have correctly set up the terminal,3.
switch on your device. A boot sequence will
appear on the terminal screen.
Once the boot sequence completes, the4.
command prompt is displayed, the device
is ready to be congured.
After initial setup, please refer to the companion
publications found in PDF format on the
accompanying master CD for detailed instructions
on conguring the DFL-210/DFL-260.
D-Link NetDefend Firewall User Manual
This document describes the general operation
and control of the NetDefendOS rmware,
D-Link’s proprietary operating system that
drives and controls the NetDefend rewall.
The User Manual includes detailed instructions
regarding typical administrative tasks.
D-Link NetDefend Firewall Log
Reference Guide
This document describes all log messages that
might be generated by the NetDefendOS.
D-Link NetDefend Firewall CLI
Reference Guide
This document describes all available text-based
commands that can be used with the RS-232
Console or SSH interface to congure the
rewall.
Finalizing the Conguration
In addition to the user manual, the Master CD
also includes many device conguration
examples. Additional help is available through
D-Link worldwide ofces listed in the appendix
of the User Manual or online. To learn more
about D-Link security product products, please
visit the website http://security.dlink.com.tw.
For support, please visit the website http://
support.dlink.com.tw, which will redirect you to
your regional D-Link website.
United Kingdom (Mon-Fri)
website: http://www.dlink.co.uk
FTP: ftp://ftp.dlink.co.uk
Home Wireless/Broadband 0871 873 3000
(9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or
Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri)
All Products 1890 886 899 (09.00am-06.00pm,
Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off
peak times
Additional Information
Technical Support
ENGLISH

6 D-Link NetDefend Firewall
NOTES

Diese Anleitung führt Sie durch den allgemeinen
Installationsprozess für Ihr neues D-Link-Sicherheitsgerät.
DFL-210 / DFL-260
Die Dokumentation ist auch auf CD und
über die D-Link Website verfügbar
Installations-Anleitung
Firewall
Building Networks for People

8 D-Link NetDefend Firewall
Informationen zum Handbuch
Dieses Handbuch enthält schrittweise Anleitungen
zum Einrichten der D-Link DFL-210/DFL-260 Firewall.
Beachten Sie bitte, dass sich die Darstellung des von
Ihnen erworbenen Modells möglicherweise gering-
fügig von denen in den Abbildungen unterscheidet.
Lieferumfang und Entpacken
des Produkts
Öffnen Sie den Versandkarton und entnehmen
Sie den Inhalt und packen Sie ihn vorsichtig aus.
Stellen Sie bitte sicher, dass alle auf der Packliste
aufgeführten Artikel auch tatsächlich geliefert
wurden und unbeschädigt sind. Sollte irgendein
Artikel fehlen oder beschädigt sein, wenden Sie
sich zum Zwecke einer Ersatzlieferung umgehend
an Ihren Fachhändler oder D-Link Vertriebspartner.
Ein (1) DFL-210 oder DFL-260 NetDefend IPS- oder Firewall-Gerät
Ein (1) 5V Stromadapter (Gleichstrom)-
Ein (1) Console-Kabel (RS-232 Kabel)-
Ein (1) gerades Ethernetkabel (CAT5 UTP)-
Ein (1) Crossover-Ethernetkabel (CAT5 UTP)-
Eine (1) Master CD (CD-ROM mit Produktdoku-- mentation im PDF-Format)
Ein (1) für 12 Monate gültiges IPS-Subskripti-- onspaket ausschließlich für DFL-260
Ein (1) für 12 Monate gültiges Virenschutzpaket- ausschließlich für DFL-260

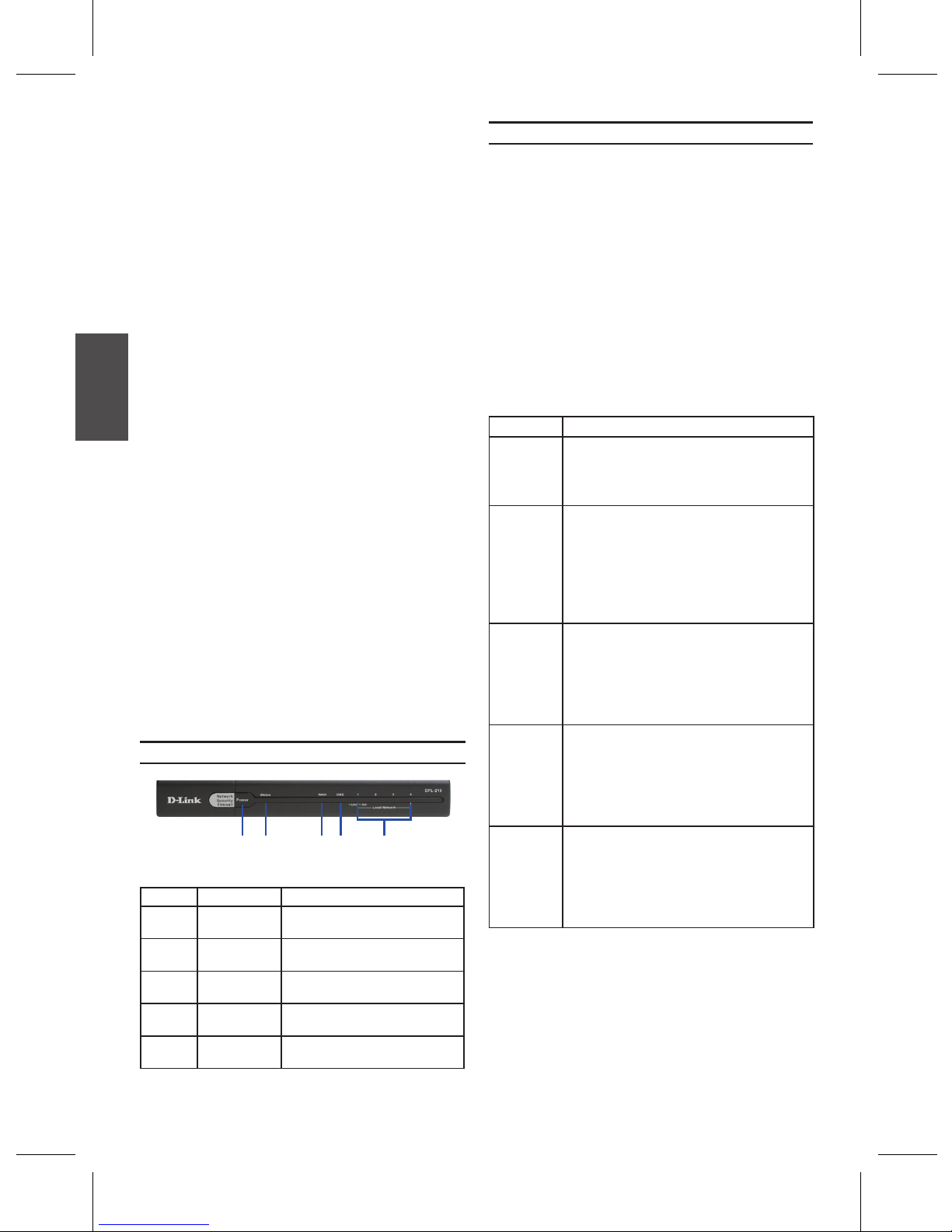

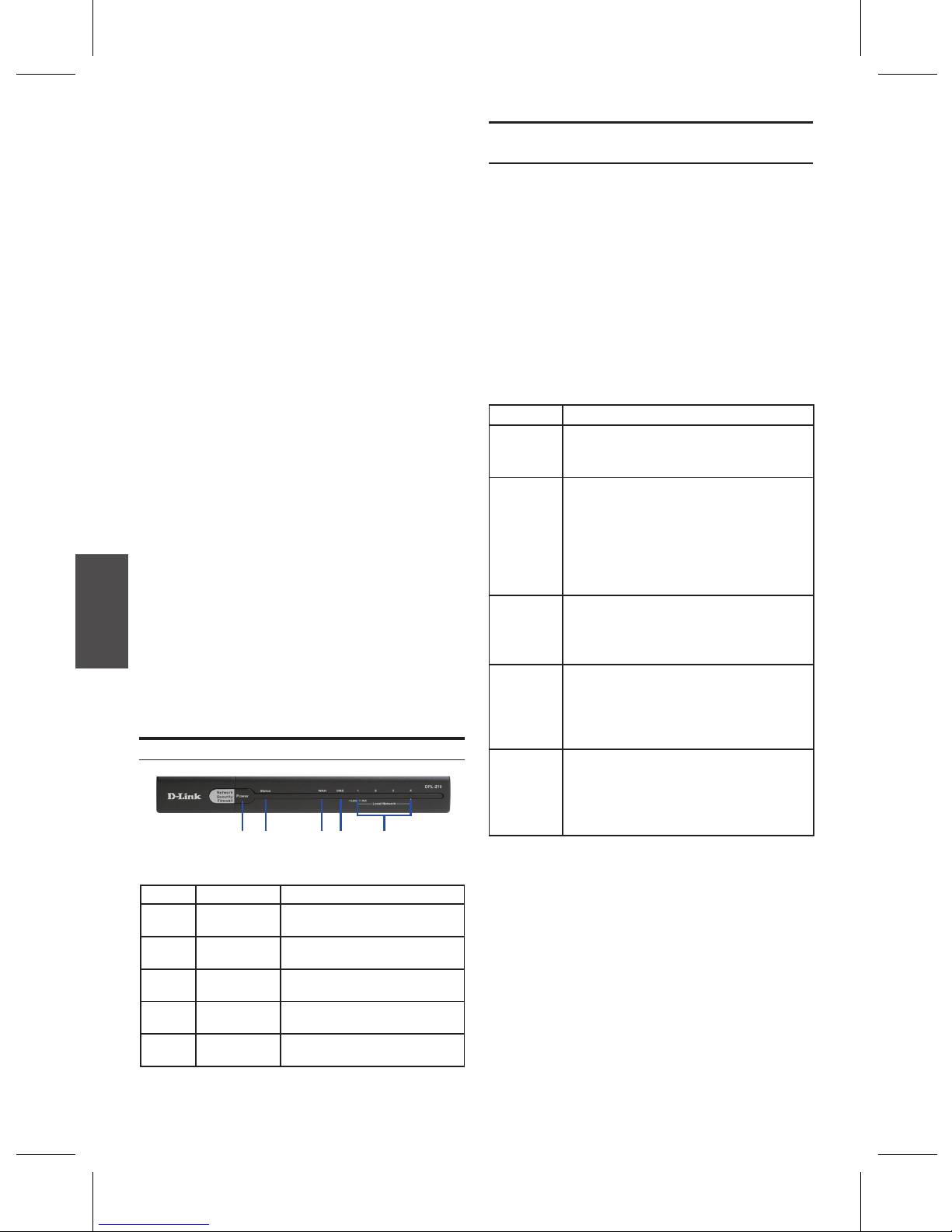

Vorderseite - DFL-210 / DFL-260
Produktübersicht
Element Funktion Beschreibung
A LED-Betriebs-
anzeige
Betriebsanzeige der DFL-210/
DFL-260.
B Status-LED Systemstatus-Anzeige der
DFL-210/DFL-260.
C WAN-LED Statusanzeige für den WAN-Port
der DFL-210/DFL-260.
D DMZ-LED Statusanzeige für den DMZ-Port
der DFL-210/DFL-260.
E LAN-LED Statusanzeige für den LAN-Port
der DFL-210/DFL-260.
Gerätestatus-LEDs und Ethernet-Port-LEDs
Die Geräte-LEDs zeigen Informationen über den
aktuellen Gerätestatus an. Sobald das Gerät
eingeschaltet ist, leuchten die LED-BETRIEBSAN-
ZEIGE und die SYSTEM-LED durchgehend grün.
Der Startvorgang dauert etwa eine Minute. Die
Ethernet-LEDs zeigen den Status jedes Ethernet-
Ports an. In der Tabelle 2 sind Name, Farbe, Status
und Beschreibung jedes Geräte-LEDs aufgeführt.
Hinweis: Wenn Sie aus irgendeinem Grund das
Gerät ausschalten und dann erneut einschalten,
ist es ratsam, ein paar Sekunden zwischen dem
Ausschalten und dem erneuten Einschalten zu
warten.
Abbildung 1. DFL-210 / DFL-260 Vorderseite
Tabelle 1. DFL-210 / DFL-260 Vorderseite
(Beschreibungen)
Name Status - Beschreibung
Strom LED leuchtet nicht - Das Gerät ist
ausgeschaltet.
Durchgehend grün - Das Gerät ist
eingeschaltet.
System LED leuchtet nicht - Das Gerät ist
ausgeschaltet oder der Startvorgang
läuft.
Durchgehend grün - Normaler
Betriebszustand.
Grün blinkend - System ist defekt, wie
z. B. Firmware-Upgrade-Fehler.
WAN LED leuchtet nicht - Keine
Verbindung.
Durchgehend grün - Verbindung
hergestellt.
Grün blinkend - Port sendet oder
empfängt Daten.
DMZ LED leuchtet nicht - Port-Betrieb mit
10 Mbit/s.
Durchgehend grün - Port-Betrieb mit
100 Mbit/s
Grün blinkend - Port sendet oder
empfängt Daten.
LAN 1-4 LED leuchtet nicht - Keine
Verbindung.
Durchgehend grün - Verbindung
hergestellt. Betrieb mit 100 Mbit/s
Grün blinkend - Port sendet oder
empfängt Daten.
Tabelle 2. Beschreibungen der Status-LED
DE
AC
B
DEUTSCH

D-Link NetDefend Firewall 9
Port
Name
der
Schnitt-
stelle
Schnittstel-
lentyp IP-Adresse
Webba-
siertes
Mgmt
1 WAN DHCP Client 0.0.0.0/0 Deaktivieren
2 DMZ Statische IP 172.17.100.254/24 Deaktivieren
3 LAN1 Statische IP 192.168.1.1/24 Aktivieren
4 LAN2 Statische IP 192.168.1.1/24 Aktivieren
5 LAN3 Statische IP 192.168.1.1/24 Aktivieren
6 LAN4 Statische IP 192.168.1.1/24 Aktivieren
Standardeinstellungen der DFL-210/
DFL-260-Schnittstelle
Tabelle 3. Standardschnittstellenzuordnung
Hinweis: D-Link NetDefend Firewalls ermöglichen
aus Sicherheitsgründen standardmäßig nur
Web-GUI-Zugriff von einem der LAN1 ~ 4 Ports.
Schließen Sie ein Ethernet-Kabel von der1.
DFL-210/DFL-260 an Ihr Kabel/DSL-Modem
an. Ist das Kabel/DSL-Modem eingeschaltet,
warten Sie, bis die WAN-LED auf der DFL-210/
DFL-260 aueuchtet und eine ordnungs-
gemäße Verbindung anzeigt. Schalten Sie
sonst Ihr Kabel/DSL-Modem aus. Schließen
Sie das Ethernet-Kabel von der DFL-210/
DFL-260 an Ihr Kabel/DSL-Modem an und
schalten Sie dann das Kabel/DSL-Modem ein.
Einige Kabel/DSL-Modems weisen möglicher-
weise keinen Ein/Aus-Schalter auf. Ziehen Sie
in dem Fall einfach das Kabel des Stromad-
apters aus dem Modem.
Stecken Sie ein Ethernet-Kabel in den2.
LAN1-Port auf der Rückseite der DFL-210/
DFL-260 und schließen Sie es an einen Port
an Ihrem Netzwerk-Hub oder Switch an. Die
Stromanschluss und Gerät ein-/ausschalten
Anschluss des Geräts
Stecken Sie das eine Ende des Netzkabels in die
Buchse auf der Rückseite der DFL-210/DFL-260
und das andere Ende in eine Wandsteckdose
oder Steckerleiste. Sobald die LED leuchtet,
müssen Sie 1 - 2 Minuten warten, bis die DFL-210
oder DFL-260 den Startvorgang vollständig
abgeschlossen hat.

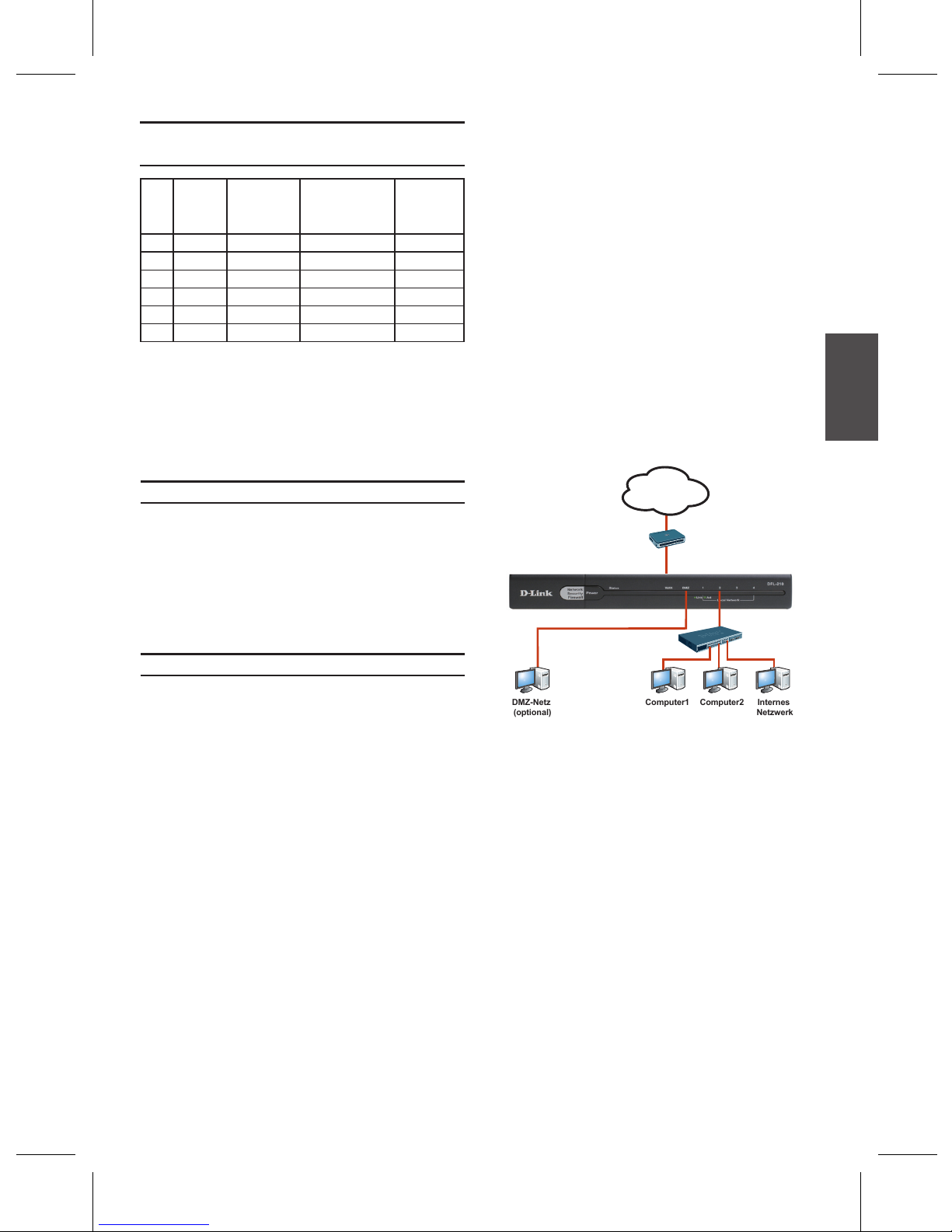

Gerät an ein Netzwerk anschließen
In diesem Abschnitt wird der physische Anschluss
der DFL-210 oder DFL-260 an ein Netzwerk
beschrieben. Folgen Sie den Schritten weiter unten,
um die Firewall, wie in Abbildung 3 dargestellt,
anzuschließen.
LAN-Port-LED auf der DFL-210/DFL-260
leuchtet auf und zeigt damit eine ordnungs-
gemäße Verbindung an.
Schließen Sie den Computer, den Sie3.
zur Konguration der DFL-210/DFL-260
verwenden wollen, an den Netzwerk-Hub oder
Switch an.
Hinweis: Die Standardmanagement-IP-Adresse
der DFL-210/DFL-260 ist 192.168.1.1. Wenn Sie
einen Router verwenden, der DHCP nutzt, könnte
ein Konikt auftreten, wenn der gleiche Router
dieselbe IP-Adresse wie die DFL-210/DFL-260
verwendet. Ist das der Fall, trennen Sie entweder
die Verbindung der DFL-210/DFL-260 von dem
Router und ändern Sie die Management-IP-Adresse
der DFL-210/DFL-260, oder ändern Sie die
DHCP-Einstellungen auf Ihrem Router.
Die NetDefendOS-Software ist auf dem DFL-210/
DFL-260-Gerät vorinstalliert. Sobald das Gerät
eingeschaltet ist, kann es konguriert werden.
Obwohl das Gerät eine werkseitige Standard-
konguration aufweist, die es Ihnen ermöglicht,
eine Erstverbindung zu dem Gerät herzustellen,
müssen Sie weitere Einstellungen für Ihre spezi-
ellen Netzwerkerfordernisse vornehmen.
Konguration des Geräts
Abbildung 3. DFL-210 / DFL-260 Vorderseite
WAN1
Kabel/DSL-MODEM
Computer2Computer1 Internes
Netzwerk
Conmutador
LAN1
DMZ-Netz
(optional)
DMZ
Internet
DEUTSCH

10 D-Link NetDefend Firewall
Die WebUI (Web-Benutzeroberäche)
Um die WebUI verwenden zu können, muss der
Arbeitsplatzrechner, von dem aus das Gerät
verwaltet werden soll, zunächst im gleichen
Subnetzwerk sein wie das Gerät.
So greifen Sie auf das Gerät über die WebUI
(Web-Benutzeroberäche) zu:
Schritt 1
Schließen Sie Ihren Arbeitsplatzrechner auf dem
LAN1 an.
Schritt 2
Stellen Sie sicher, dass Ihr Arbeitsplatzrechner
mit einer statischen IP-Adresse im Subnetz
192.168.1.0/24 konguriert ist.
Hinweis:
Deaktivieren Sie die Popup-Blocker-Software
oder fügen Sie die Management-IP-Adresse
https://192.168.1.1 Ihrer Popup-Blockerliste
zugelassener Adressen hinzu.
Schritt 3
Starten Sie Ihren Browser. Geben Sie die
IP-Adresse für die LAN1-Schnittstelle ein. (Die
werkseitig vorgegebene Standard-IP-Adresse ist
https://192.168.1.1). Drücken Sie dann auf die
Eingabetaste.
Hinweis: DFL-210/DFL-260 ermöglichen entweder
HTTP- oder sichere HTTPS-Verbindungen von
jedem Management-Host. Aus Sicherheits-
gründen ist standardmäßig jedoch lediglich eine
sichere HTTPS-Verbindung zulässig. Weitere
Informationen zum Kongurieren der Verbin-
dungseinstellungen nden Sie im Benutzer-
handbuch zur Firewall.
Abbildung 4. Browser-Adresse
Browser Version
Microsoft Internet
Explorer
6.0 oder
höher
Mozilla Firefox 1.0 oder
höher
Netscape Navigator 8.0 oder
höher
Tabelle 4. Browser-Kompatibilität
Schritt 4
Melden Sie sich auf der Web-Benutzeroberäche
der NetDefend Firewall an.
Die vorgegebenen Standardeingaben zur
Anmeldung sind:
Username (Benutzername): admin
Password (Kennwort): admin
Hinweis: Über das Dropdown-Menü 'Sprache'
(Language) können Sie eine Sprache für die
WebUI (Web-Benutzeroberäche) auswählen.
NetDefend Firewall bietet entsprechend werksei-
tiger Vorgabe lediglich Englisch. Sie können aber
spezische Sprachdateien von der WebUI für
zusätzlichen Sprach-Support hochladen. Gegen-
wärtig stehen Sprachdateien für Japanisch und
Russisch sowie für Vereinfachtes und Traditio-
nelles Chinesisch zur Verfügung.
Verwendung einer Console-Verbindung
(RS-232 DCE)
Die NetDefend Firewall bietet einen seriellen
RS-232-Anschluss (Port), der eine Verbindung
zu einem Computer oder Console-Terminal zur
Überwachung und zum Kongurieren des Geräts
unterstützt. Dieser Port verwendet einen DB-9
Steckverbinder zur Verbindung mit einer Daten-
übertragungseinrichtung (DCE) (wie z. B. einem
Modem).
Um die Console-Port-Verbindung zu verwenden,
benötigen Sie Folgendes:
ein Terminal oder einen Computer mit einem1.
seriellen Port und Terminal-Emulationsfähig-
keiten.
ein RS-232-Kabel mit einer DB-9 Steckver-2.
bindung (Anschlussbuchse) - im Lieferumfang
des Produkts enthalten.
Weist Ihr Laptop oder PC keine RS-232-3.
Anschlussbuchse auf, ist ein Adapter nötig.
Abbildung 5. Authentizierungsmeldung
DEUTSCH

D-Link NetDefend Firewall 11
So stellen Sie eine Console-Verbindung her:
Stecken Sie das Buchsenende des im Liefer-1.
umfang enthaltenen RS-232 Kabels direkt in
den Console-Port der Firewall, und ziehen Sie
die Feststellschrauben an.
Schließen Sie das andere Ende des Kabels2.
an ein
Terminal oder den seriellen Steckverbin-
dungsanschluss eines Computers, auf dem
die Terminal-Emulations-Software ausgeführt
wird. Verwenden Sie die folgenden Einstel-
lungen für die Terminal-Emulations-Software:
Baud rate (Baudrate): 9600
Data bits (Datenbits): 8
Parity (Parität): None
Stop bits (Stoppbits): 1
Flow control (Datenusskontrolle): None
Sobald Sie das Terminal korrekt eingerichtet1.
haben, schalten Sie Ihr Gerät ein. Auf dem
Terminalbildschirm erscheint eine Boot-Sequenz.
Nach Abschluss dieses Vorgangs wird die Einga-2.
beaufforderung der Befehlszeile angezeigt. Das
Gerät kann jetzt konguriert werden.
Detailinformationen zur weiteren Konguration der
DFL-210/DFL-26 nach der Ersteinrichtung nden
Sie in der Begleitdokumentation im PDF-Format
auf der im Lieferumfang enthaltenen Master-CD.
Benutzerhandbuch zur D-Link NetDefend
Firewall
In diesem Benutzerhandbuch werden die allge-
meinen Operationen und Steuerelemente der
NetDefendOS-Firmware beschrieben, dem
proprietären Betriebssystem von D-Link, das die
NetDefend Firewall steuert. Das Benutzerhandbuch
enthält genaue Anleitungen zu typischen admini-
strativen Aufgaben.
D-Link NetDefend Firewall Log
Referenzhandbuch
In diesem Handbuch werden alle Protokollmel-
dungen beschrieben, die vom NetDefendOS
generiert werden können.
D-Link NetDefend Firewall CLI
Referenzhandbuch
In diesem Handbuch werden alle verfügbaren
textbasierten Befehle beschrieben, die mit
Konguration fertig stellen
Zusätzlich zum Benutzerhandbuch enthält die
Master CD auch viele Beispiele zur Konguration
des Geräts. Weitere Hilfe nden Sie, wenn Sie
sich an die für Sie relevanten, im Anhang des
Benutzerhandbuchs oder online aufgelisteten,
weltweiten Niederlassungen von D-Link wenden.
Um mehr über die Sicherheitsprodukte von
D-Link zu erfahren, rufen Sie die Website http://
security.dlink.com.tw auf. Für technischen Support
besuchen Sie die Website http://support.dlink.
com.tw. Dort werden Sie an Ihre entsprechende
regionale D-Link Website weitergeleitet.
Deutschland: Web: http://www.dlink.de
Telefon: [phone],14 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
E-Mail: [email protected]
Österreich: Web: http://www.dlink.at
Telefon: [phone],116 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
E-Mail: [email protected]
Schweiz: Web: http://www.dlink.ch
Telefon: [phone],08 CHF pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
E-Mail: [email protected]
* Gebühren aus Mobilnetzen und von anderen Providern
können abweichen.
Weitere Informationen
Technische Unterstützung
Hinweis: Ein RS-232-Adapter ist im Lieferumfang
der DFL-210/DFL-260 nicht enthalten.
der RS-232 Console oder SSH-Schnittstelle
verwendet werden können, um die Firewall zu
kongurieren.
DEUTSCH

12 D-Link NetDefend Firewall
NOTES

Ce document vous guidera pendant le processus d'installation de
base de votre nouveau périphérique de sécurité de D-Link.
DFL-210 / DFL-260
Documentation également disponible
sur CD et sur le site Web de D-Link.
Guide d’installation
Pare-feu
Building Networks for People

14 D-Link NetDefend Firewall
À Propos de ce Guide
Ce guide contient des instructions étape par
étape pour congurer le pare-feu D-Link DFL-210/
DFL-260. Veuillez noter que le modèle que vous
avez acheté pourrait différer légèrement en
apparence de ceux montrés dans les illustrations.
Déballage du produit
Ouvrez le carton d'emballage, puis déballez
soigneusement son contenu. Veuillez consulter
la liste d'emballage suivante pour vérier que
tous les éléments sont présents et non endom-
magés. Si un des éléments est manquant ou
endommagé, veuillez contacter votre revendeur
D-Link local pour obtenir un remplacement.
Un (1) dispositif IPS ou pare-feu NetDefend- DFL-210 ou DFL-260
Un (1) adaptateur secteur 5 V CC-
Un (1) câble de console (câble RS-232)-
Un (1) câble Ethernet (CAT5 UTP/droit)-
Un (1) câble Ethernet (CAT5 UTP/croisé)-
Un (1) CD original (CD-ROM contenant la- documentation du produit au format PDF)
Un (1) pack d'abonnement d'un an à un service- de prévention d'intrusion IPS (uniquement pour
le DFL-260)
Un (1) pack d'abonnement d'un an à un service de- protection antivirus (uniquement pour le DFL-260)
Façade avant - DFL-210/DFL-260
Présentation du produit
Élément Fonction Description
A Voyant d'ali-
mentation
Indication d’alimentation du
DFL-210/DFL-260.
B Voyant d'état Indication d’état du système du
DFL-210/DFL-260.
C Voyant du
réseau étendu
Indication d’état du port du réseau
étendu du DFL-210/DFL-260.
D Voyant DMZ Indication d’état du port DMZ du
DFL-210/DFL-260.
E Voyant du
réseau local
Indication d’état du port du réseau
local du DFL-210/DFL-260.
Voyants d'état et voyants des ports
Ethernet du périphérique
Les voyants du périphérique afchent des informa-
tions sur son état actuel. Quand le périphérique
est allumé, le voyant d'alimentation et le voyant
d'état du système s'allument xement en vert. Le
démarrage prend environ une minute. Les voyants
Ethernet afchent l'état de chaque port Ethernet. Le
tableau 2 répertorie le nom, la couleur, l'état et la
description de chaque voyant du périphérique.
Remarque : Si vous souhaitez éteindre et rallumer
le périphérique, nous vous conseillons d'attendre
quelques secondes entre l'extinction et le rallumage.
Figure 1. Façade avant du DFL-210/DFL-260
Tableau 1. Descriptions de la façade avant du
DFL-210/DFL-260
Nom État - Description
Power
(Alimen-
tation)
Éteint - Le périphérique est éteint.
Vert xe - Le périphérique est allumé.
Status
(État)
Éteint - Le périphérique est éteint ou il
est en train de démarrer.
Vert xe - Le système fonctionne
normalement.
Vert clignotant - Le système est défec-
tueux, par exemple suite à un échec de
mise à jour de microprogramme.
WAN
(Réseau
étendu)
Éteint - Pas de liaison.
Vert xe - Liaison active.
Vert clignotant - Le port transmet ou
reçoit de données.
DMZ Éteint - Le port fonctionne à 10 Mbits/s.
Vert xe - Le port fonctionne à 100
Mbits/s
Vert clignotant - Le port transmet ou
reçoit de données.
Réseau
local 1-4
Éteint - Pas de liaison.
Vert xe - La liaison est active et
fonctionne à 100 Mbits/s
Vert clignotant - Le port transmet ou
reçoit de données.
Tableau 2. Descriptions des voyants d'état du
périphérique
DE
AC
B
FRANÇAIS

D-Link NetDefend Firewall 15
Port
Nom de
l'interface
Type de
l'interface Adresse IP
Gestion
Web
1 WAN
(Réseau
étendu)
Client DHCP 0.0.0.0/0 Désactivé
2 DMZ IP statique 172.17.100.254/24 Désactivé
3 Réseau
local 1
IP statique 192.168.1.1/24 Activé
4 Réseau
local 2
IP statique 192.168.1.1/24 Activé
5 Réseau
local 3
IP statique 192.168.1.1/24 Activé
6 Réseau
local 4
IP statique 192.168.1.1/24 Activé
DFL-210/DFL-260 Paramètres par défaut
des interfaces
Tableau 3. Paramètres par défaut des interfaces
Remarque : Par défaut, les pare-feu NetDefend
de D-Link ne permettent l'accès à l'interface
graphique Web qu'à l'un des 4 ports du réseau
local pour des raisons de sécurité.
Connectez un câble Ethernet entre le1.
DFL-210/DFL-260 et votre modem câble/DSL.
Si le modem câble/DSL est allumé, attendez
que le voyant du réseau étendu (WAN) du
DFL-210/DFL-260 s'allume pour indiquer
une connexion correcte. Sinon, éteignez
votre modem câble/DSL, connectez le câble
Ethernet entre le DFL-210/DFL-260 et votre
modem câble/DSL, puis allumez le modem
câble/DSL. Certains modems câble/DSL n'ont
pas d’interrupteur marche/arrêt et nécessitent
le débranchement de l’adaptateur d’alimen-
tation.
Connecter l'alimentation et allumer/éteindre
le périphérique
Connecter le périphérique
Connectez le cordon d'alimentation à la che
située sur le panneau arrière du DFL-210/
DFL-260, puis branchez l’autre extrémité à
une prise murale ou un bloc multiprise. Après
l'allumage du voyant d'alimentation, vous devez
attendre une à deux minutes pour que le DFL-210
ou le DFL-260 s'initialise complètement.
Connecter le périphérique à un réseau
Cette section fournit des informations de base
à propos de la connexion physique du DFL-210
ou du DFL-260 à un réseau. Suivez les étapes
ci-dessous pour connecter le pare-feu, comme
illustré sur la Figure 3.
Branchez un câble Ethernet entre le port de2.
réseau local 1 (LAN1) situé sur la façade
arrière du DFL-210/DFL-260 et un port de
votre concentrateur ou commutateur réseau.
Le voyant du port du réseau local du DFL-210/
DFL-260 s'allumera pour indiquer une
connexion correcte.
Connectez l'ordinateur qui servira à congurer 3.
le DFL-210/DFL-260 au concentrateur ou au
commutateur réseau.
Remarque : L’adresse IP de gestion par défaut
du DFL-210/DFL-260 est 192.168.1.1. Si vous
avez un routeur qui utilise le DHCP, il pourrait y
avoir un conit si le routeur utilise la même adresse
IP que le DFL-210/DFL-260. Dans ce cas, vous
pouvez soit déconnecter le DFL-210/DFL-260
du routeur et modier l'adresse IP de gestion du
DFL-210/DFL-260, soit modier les paramètres
DHCP de votre routeur.
Le logiciel d'exploitation NetDefendOS est
préinstallé sur le périphérique DFL-210/DFL-260.
Une fois le périphérique allumé, il est prêt à être
conguré. Bien que le périphérique possède une
conguration d'usine par défaut qui vous permet
d'établir une connexion initiale, vous devez
effectuer des congurations supplémentaires pour
satisfaire aux besoins spéciques de votre réseau.
Congurer le périphérique

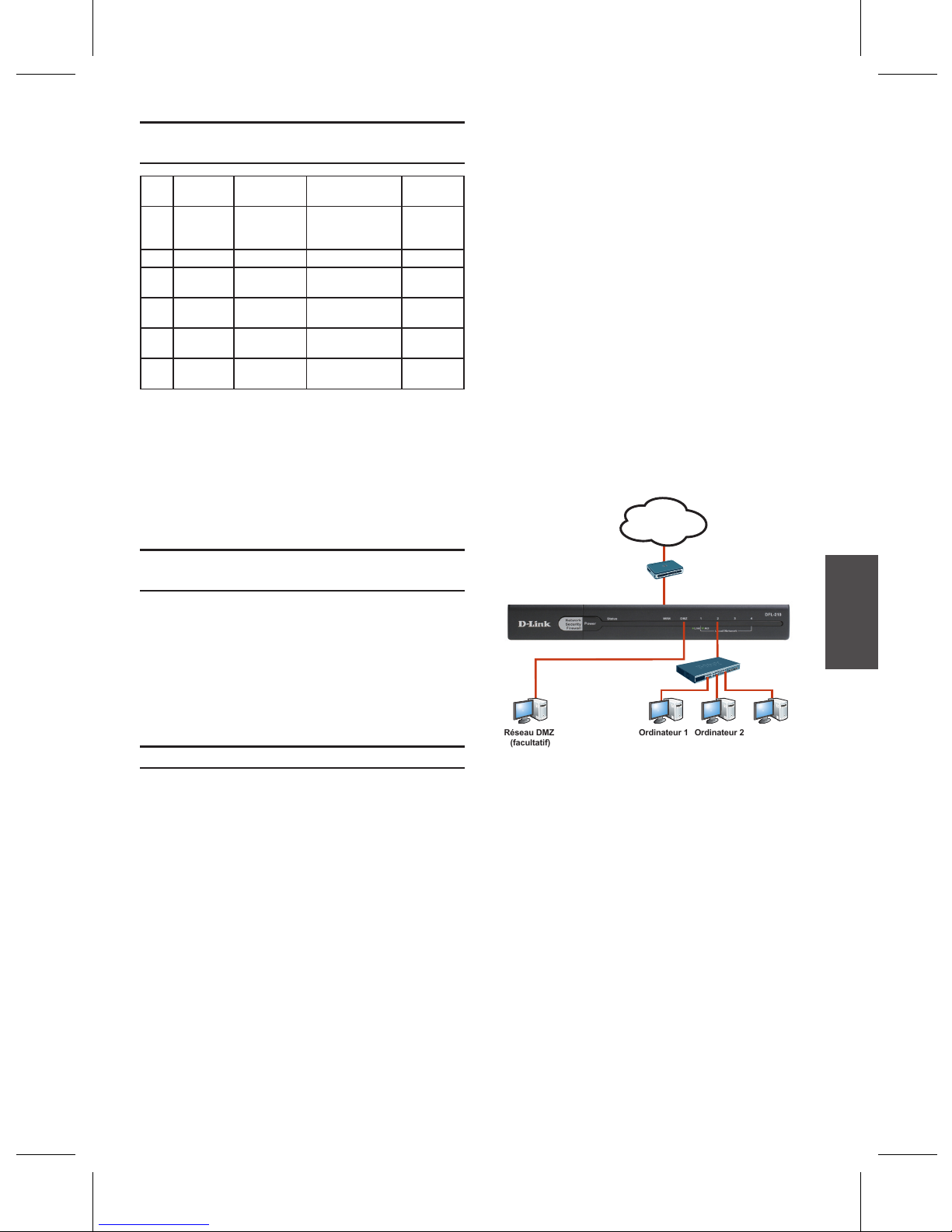

Figure 3. Façade avant du DFL-210/DFL-260
WAN1
MODEM câble/DSL
Ordinateur 2Ordinateur 1
Commutateur
LAN1 (Réseau local 1)
Réseau DMZ
(facultatif)
DMZ
Internet
Réseau
interne
FRANÇAIS

16 D-Link NetDefend Firewall
Utiliser le WebUI (l'interface Web)
Pour utiliser le WebUI (l'interface Web), la station
de travail qui sert à gérer le périphérique doit se
trouver initialement sur le même sous-réseau que
celui-ci.
Pour accéder au périphérique via le WebUI
(l'interface Web) :
Étape 1
Connectez votre station de travail au LAN1
(Réseau local 1).
Étape 2
Vériez que votre station de travail est congurée
avec une adresse IP statique comprise dans le
sous-réseau 192.168.0.1/24.
Remarque :
Désactivez les logiciels de blocage des fenêtres
contextuelles ou ajoutez l'adresse IP de gestion
https://192.168.1.1 à la liste d'exceptions de votre
bloqueur de fenêtres contextuelles.
Étape 3
Lancez votre navigateur, puis saisissez l'adresse IP
pour l'interface LAN1 (Réseau local 1). (L'adresse
IP d'usine par défaut est https://192.168.1.1), puis
appuyez sur Enter (Entrée).
Remarque : Le DFL-210/DFL-260 permet soit une
connexion HTTP soit une connexion sécurisée
HTTPS à partir de n'importe quel hôte de gestion.
Cependant, par sécurité, seule une connexion
sécurisée HTTPS est permise par défaut. Pour
plus d’informations sur la conguration des
paramètres de connexion, veuillez consulter le
manuel d’utilisation du pare-feu.
Figure 4. Adresse du navigateur
Navigateur Version
Microsoft Internet
Explorer
6.0 ou
versions
ultérieures
Mozilla Firefox 1.0 ou
versions
ultérieures
Netscape Navigator 8.0 ou
versions
ultérieures
Tableau 4. Liste des navigateurs compatibles
Étape 4
Connectez-vous à l'interface Web du pare-feu
NetDefend.
Les informations de connexion par défaut sont :
Username (Nom d’utilisateur) : admin
Password (Mot de passe) : admin
Remarque : Le menu déroulant Language
(Langue) vous permet de sélectionner la langue
pour le WebUI (l'interface Web). Par défaut, le
pare-feu NetDefend ne comprend que English
(Anglais). Vous pouvez télécharger des chiers de
langues spéciques depuis le WebUI (l'interface
Web) pour une prise en charge de langues
additionnelles. Actuellement, des chiers de
langue sont disponibles pour le japonais, le russe,
le chinois simplié et le chinois traditionnel.
Utiliser une connexion de console
(RS-232 ETCD)
Le pare-feu NetDefend possède un port série
RS-232 qui prend en charge la connexion à
un terminal d'ordinateur ou de console pour
contrôler et congurer le périphérique. Ce port
utilise un connecteur mâle DB-9, réalisé pour une
connexion ETCD (Équipement Terminal de Circuit
de Données).
Pour utiliser la connexion du port de console,
vous avez besoin du matériel suivant :
Un terminal ou un ordinateur possédant à la1.
fois un port série et la capacité d'émuler un
terminal.Un câble RS-232 avec un connecteur
femelle DB-9. (inclus dans l'emballage)
Si votre ordinateur portable ou votre PC ne2.
possède pas de connecteur RS-232, un
adaptateur est nécessaire.
Remarque : Le DFL-210/DFL-260 n'est pas fourni
avec un adaptateur RS-232.
Figure 5. Message d'authentication
FRANÇAIS

D-Link NetDefend Firewall 17
Pour établir une connexion de console :
Branchez directement l'extrémité femelle1.
du câble RS-232 fourni au port de console
du pare-feu, puis serrez les vis captives de
retenue.
Branchez l’autre extrémité du câble à2.
un terminal ou au connecteur série d'un
ordinateur exécutant un logiciel d'émulation de
terminal. Utilisez les paramètres suivants pour
le logiciel d'émulation de terminal :
Baud rate (Débit en bauds) : 9600
Data bits (Bits de données) : 8
Parity (Parité) : None (Aucune)
Stop bits (Bits d'arrêt) : 1
Flow control (Contrôle de débit) : None
(Aucun)
Une fois le terminal correctement
conguré, allumez votre périphérique.
Une séquence de démarrage s'afchera
sur l'écran du terminal.
Une fois la séquence de démarrage terminée,3.
l'invite de commande s'afche et le périphé-
rique est prêt à être conguré.
Après la conguration initiale, veuillez vous
reporter aux publications accompagnatrices au
format PDF se trouvant sur le CD original inclus
pour des instructions détaillées sur la conguration
du DFL-210/DFL-260.
Manuel d’utilisation du pare-feu NetDefend de
D-Link
Ce document décrit le fonctionnement général et
le contrôle du microprogramme NetDefendOS,
le système d'exploitation exclusif de D-Link qui
dirige et contrôle le pare-feu NetDefend. Le
manuel d'utilisation comprend des instructions
détaillées concernant des tâches administratives
classiques.
Guide de référence du journal du pare-feu
NetDefend de D-Link
Ce document décrit tous les messages de journal
qui pourraient être générés par le NetDefendOS.
Guide de référence du CLI (interface de ligne
de commande) du pare-feu NetDefend de D-Link
Ce document décrit toutes les commandes en
mode texte disponibles pouvant être utilisées avec
la console RS-232 ou l'interface SSH pour con-
gurer le pare-feu.
Finaliser la conguration
En plus du manuel d'utilisation, le CD original
comprend également plusieurs exemples de con-
guration du périphérique. De l'aide supplémentaire
est disponible à travers les bureaux mondiaux
de D-Link qui sont répertoriés dans l'annexe du
manuel d'utilisation or en ligne. Pour en savoir
plus à propos des produits de sécurité de D-Link,
veuillez visiter le site Web http://security.dlink.com.
tw. Pour obtenir de l'assistance, veuillez visiter
le site Web http://support.dlink.com.tw, qui vous
redirigera vers votre site Web régional de D-Link.
Assistance technique D-Link sur internet :http://
www.dlink.fr
Assistance technique D-Link par téléphone : 0 820
0803 03
0,12 €/min la minute : Lundi – Vendredi de 9h à
13h et de 14h à 19h
Samedi 9h à 13h et de 14h à 16h
Informations supplémentaires
Assistance Technique
FRANÇAIS

18 D-Link NetDefend Firewall
NOTES

La documentación está también disponible
en CD y a través del sitio web de D-Link
Este documento le guiará a través del proceso de instalación
básico de su nuevo dispositivo de seguridad D-Link.
DFL-210 / DFL-260
Guía de instalación
Cortafuegos
Building Networks for People

20 D-Link NetDefend Firewall
Acerca de esta guía
Esta guía contiene instrucciones paso a paso
para congurar el cortafuegos D-Link DFL-210/
DFL-260. Tenga en cuenta que el modelo que
ha adquirido puede tener un aspecto ligeramente
diferente al mostrado en las ilustraciones.
Abra la caja del envío y desempaquete su
contenido con cuidado. Consulte la información
contenida en la lista siguiente para asegurarse
de que están presentes todos los artículos y que
no están dañados. Si falta algún artículo o está
dañado, póngase en contacto con su proveedor
local de D-Link para que lo reponga.
Un (1) cortafuegos IPS NetDefend DFL-210 ó- DFL-260
Un (1) adaptador de alimentación CC de 5 V-
Un (1) cable para consola (cable RS-232)-
Un (1) cable Ethernet (CAT5 UTP/directo)-
Un (1) cable Ethernet (CAT5 UTP/cruce)-
Un (1) CD maestro (CD-ROM que contiene la- documentación del producto en formato PDF)
Un (1) paquete de suscripción IPS durante 12- meses sólo para DFL-260
Un (1) paquete de suscripción a antivirus- durante 12 meses sólo para DFL-260
Panel frontal - DFL-210/DFL-260
Elemento Característica Descripción
A LED de
alimentación
Indicación de alimentación del
DFL-210/DFL-260.
B LED de estado Indicación de estado del
sistema del DFL-210/DFL-260.
C LED de WAN Indicación de estado del puerto
de WAN del DFL-210/DFL-260.
D LED de DMZ Indicación de estado del puerto
de DMZ del DFL-210/DFL-260.
E LED de LAN Indicación de estado del puerto
de LAN del DFL-210/DFL-260.
Indicadores LED de estado del dispositivo
e indicadores LED de puerto Ethernet
Los indicadores LED del dispositivo muestran
información acerca del estado actual del dispositivo.
Cuando el dispositivo está encendido, el LED
DE ALIMENTACIÓN cambia de apagado a
verde continuo y el LED DEL SISTEMA cambia
de apagado a verde continuo. El inicio tarda
aproximadamente un minuto en completarse. Los
indicadores LED de Ethernet muestran el estado
de cada puerto Ethernet. La Tabla 2 enumera el
nombre, el color, el estado y la descripción de cada
LED del dispositivo.
Nota: Si desea desactivar y activar de nuevo el
dispositivo, se recomienda esperar unos segundos
entre apagarlo y volver a encenderlo.
Figura 1. Panel frontal del DFL-210/DFL-260
Tabla 1. Descripciones del panel frontal del
DFL-210/DFL-260
Nombre Estado - Descripción
Power Luz apagada - El dispositivo está
apagado.
Verde continuo - El dispositivo está
encendido.
Status Luz apagada - El dispositivo está
apagado o se está iniciando.
Verde continuo - El sistema
funciona normalmente.
Verde parpadeante - Error en el
sistema como, por ejemplo, un fallo
de actualización de rmware.
WAN Luz apagada - No existe conexión.
Verde continuo - Existe conexión.
Verde parpadeante - El puerto está
enviando o recibiendo datos.
DMZ Luz apagada - El puerto funciona a
10 Mbps.
Verde continuo - El puerto está
funcionando a 100 Mbps
Verde parpadeante - El puerto está
enviando o recibiendo datos.
LAN 1-4 Luz apagada - No existe conexión.
Verde continuo - Existe conexión y
está funcionando a 100 Mbps
Verde parpadeante - El puerto está
enviando o
recibiendo datos.
Tabla 2. Descripciones del LED de estado del
dispositivo
DE
AC
B
Desempaquetado del producto
Descripción general del
producto
ESPAÑOL
