D-Link DPE-101GI User manual

1-PORT GIGABIT PoE INJECTOR
DPE-101GI
QUICK
INSTALLATION
GUIDE
INSTALLATIONSANLEITUNG
GUIDE D’INSTALLATION
GUÍA DE INSTALACIÓN
GUIDA DI INSTALLAZIONE

DPE-101GI
2
ENGLISH

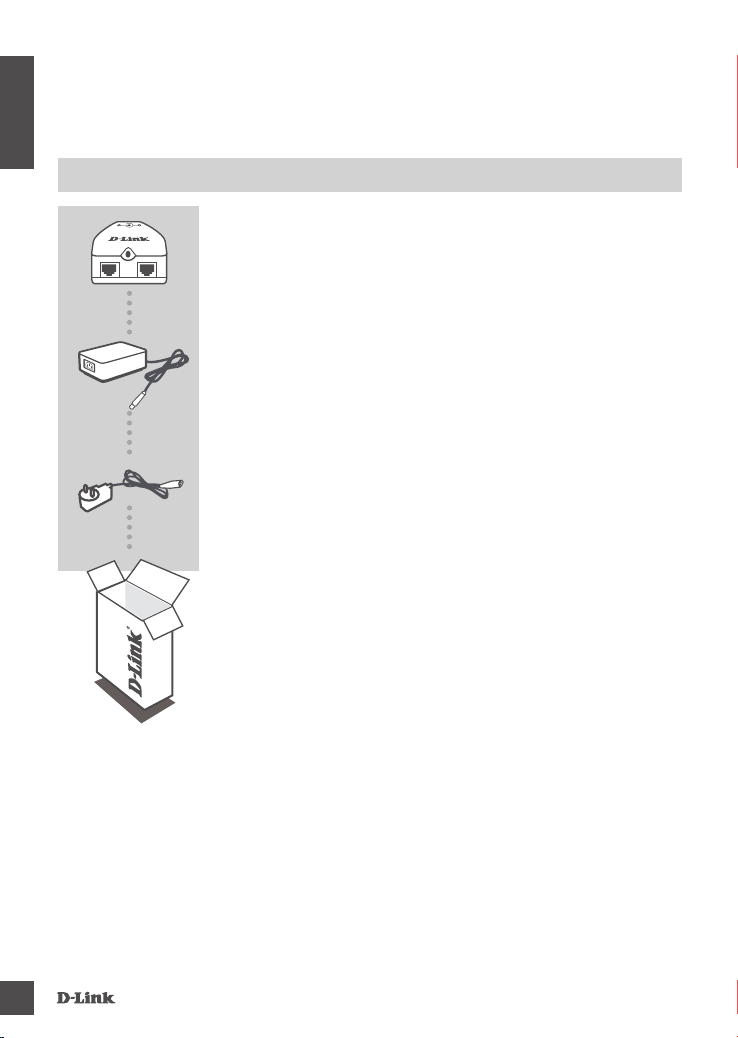

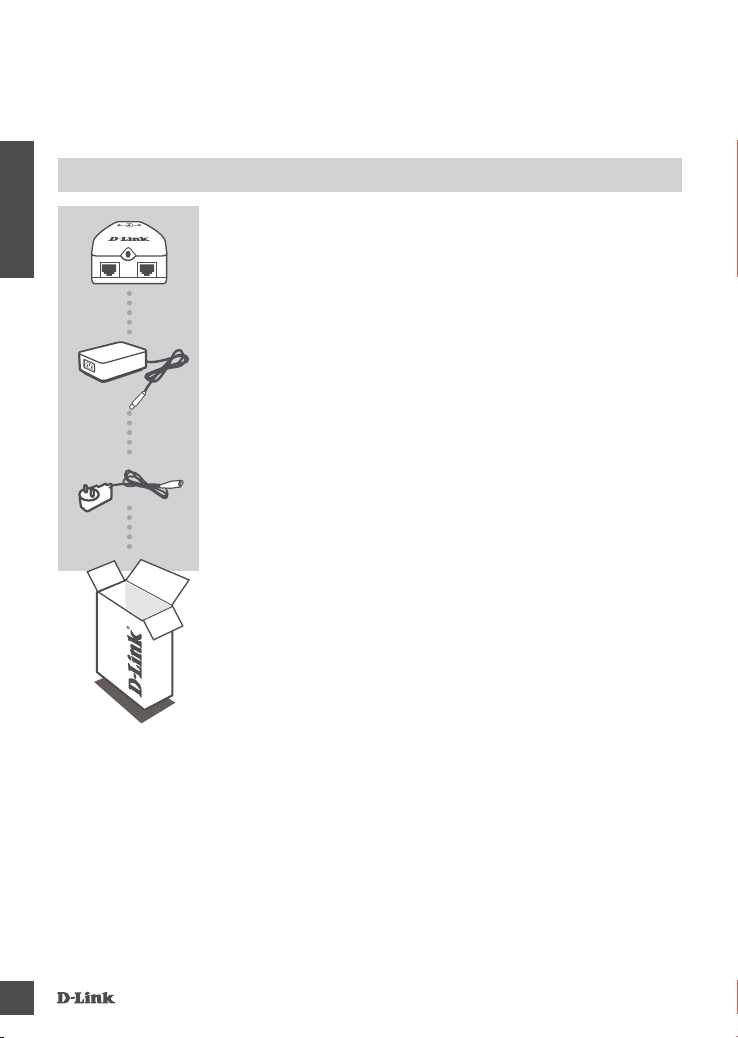

CONTENTS OF
PACKAGING
GIGABIT PoE INJECTOR
DPE-101GI
POWER ADAPTER
ADAPTER
POWER CORD X2
CONNECT THE ADAPTER TO A POWER OUTLET
If any of these items are missing from your packaging, contact
your reseller.
Warning: Please check the maximun power consumption of
your PoE device before connecting to DPE-101GI. Devices that
require more than 16 watts, may cause damage to the
DPE-101GI.

DPE-101GI 3
ENGLISH

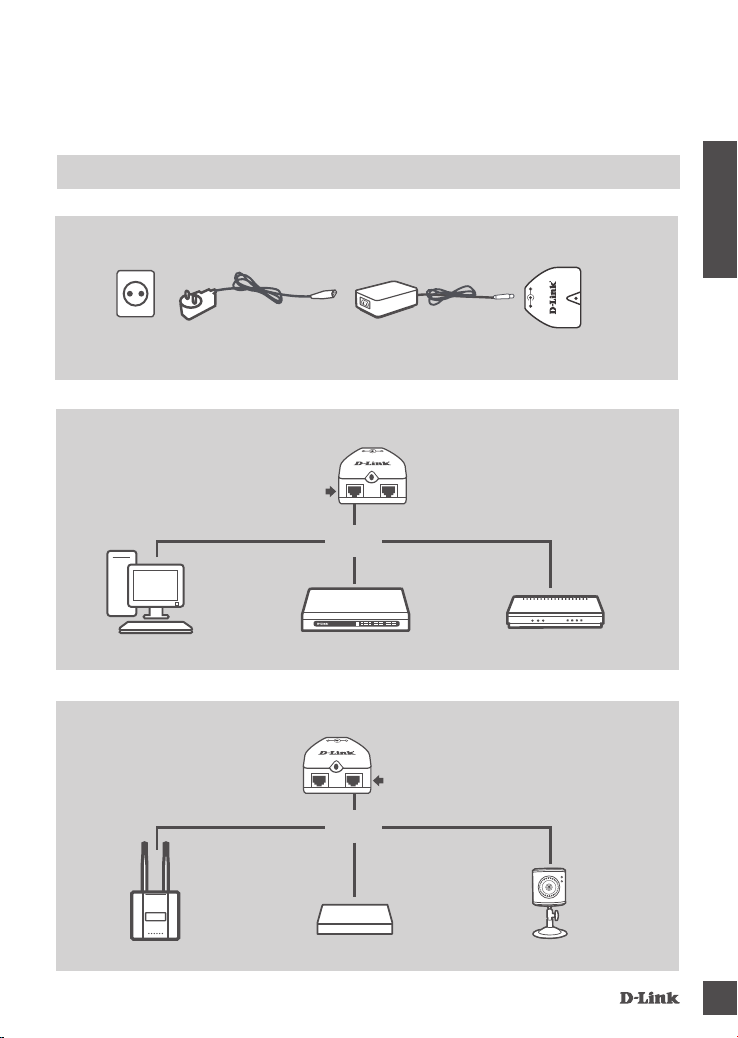

PRODUCT
SETUP

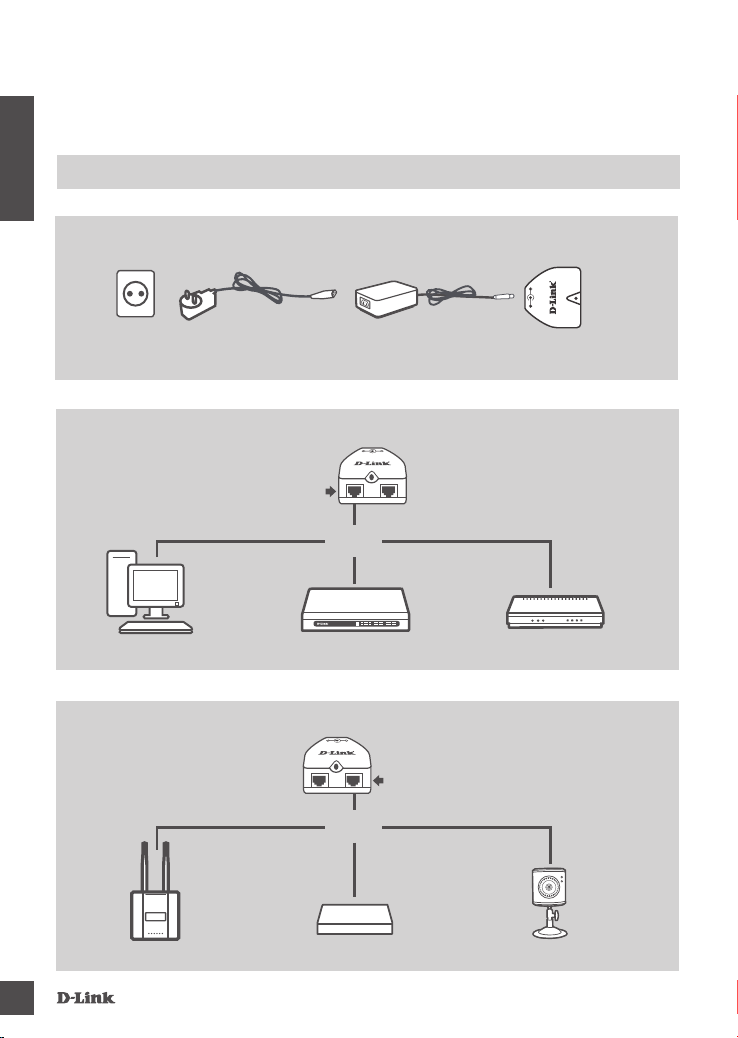

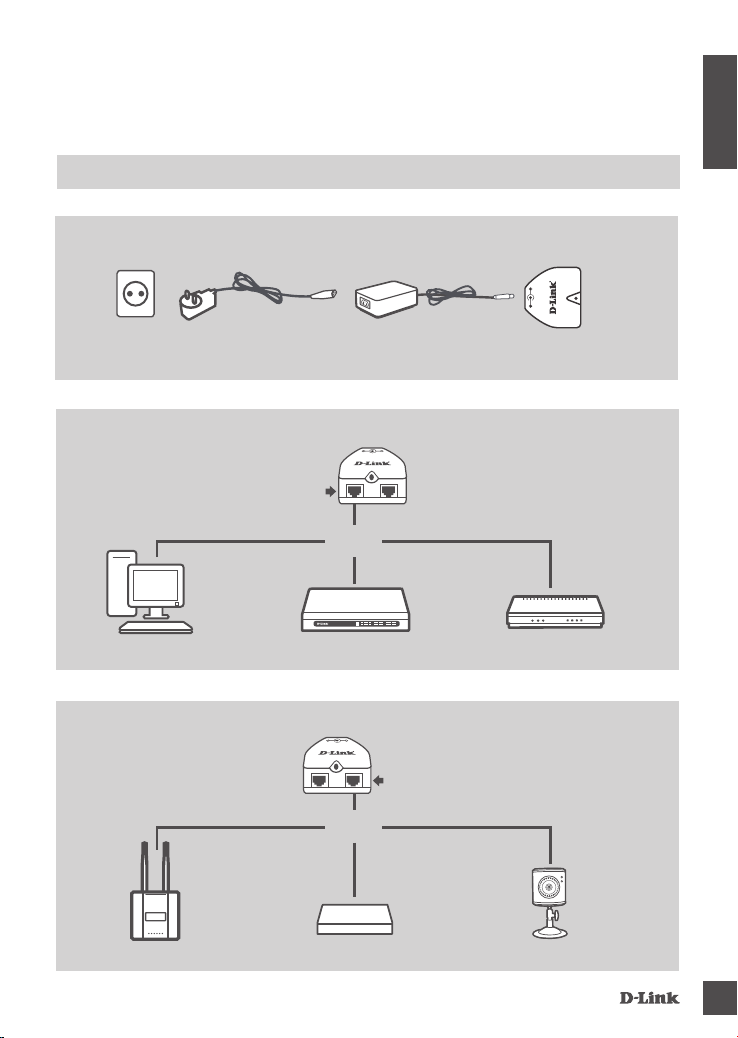

HARDWARE SETUP
CONNECT TO POWER
CONNECT TO ROUTER/SWITCH/COMPUTER
CONNECT TO POWERED DEVICE
Power Outlet Power Adapter DPE-101GI
Switch Router
DPE-101GI
IP Camera
PoE Device
Access Point
DPE-101GI
OR
Computer
OR
Data In Port
P+DATA Out Port

DPE-101GI
4
ENGLISH
TROUBLESHOOTING
SETUP AND CONFIGURATION PROBLEMS
1. MY PoE DEVICE WILL NOT POWER ON OR THE CONNECTION IS UNSTABLE, EVEN
THOUGH POWER IS BEING SUPPLIED TO THE DPE-101G1?
- DPE-101GI supports up to 19.2 watts to Powered Device, however, the quality and length of the
Ethernet cable may impact the reception of the PoE power. Generally speaking, with standard
CAT.5e cable, the DPE-101GI can provide 16 watts for distances of up to 100 meters.
- DPE-101GI supplies power via pins 4, 5, 7, 8. Some legacy cables have only 4 pins 1, 2, 3, 6
that cannot deliver PoE power.
- Some PoE devices have multiple LAN ports, and not all LAN ports support PoE function. Please
ensure that the device is connected to the correct port.
2. MY PoE DEVICE DOES NOT HAVE A GIGABIT PoE PORT. CAN THE DPE-101GI SUPPLY
POWER TO MY DEVICE?
- Yes, both the Data Port and P+Data Port of the DPE-101GI comply with the IEEE802.3/3u/3ab
standard, and support 10/100/100M auto speed negotiation.
TECHNICAL SUPPORT dlink.com/support

DPE-101GI 5
DEUTSCH

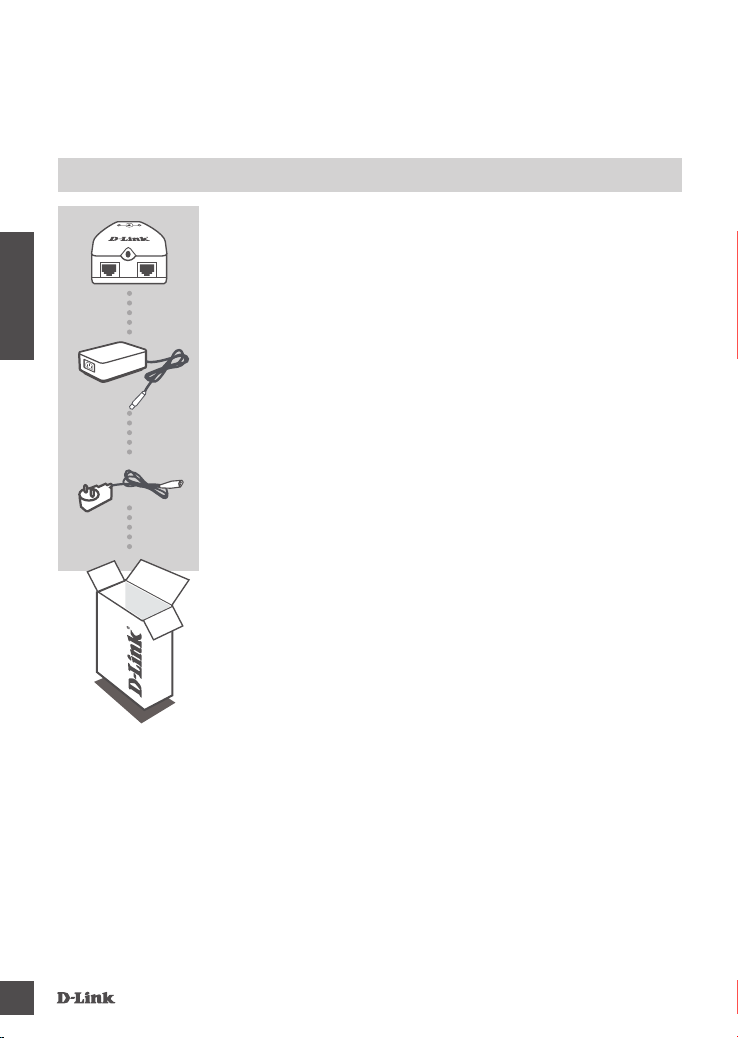

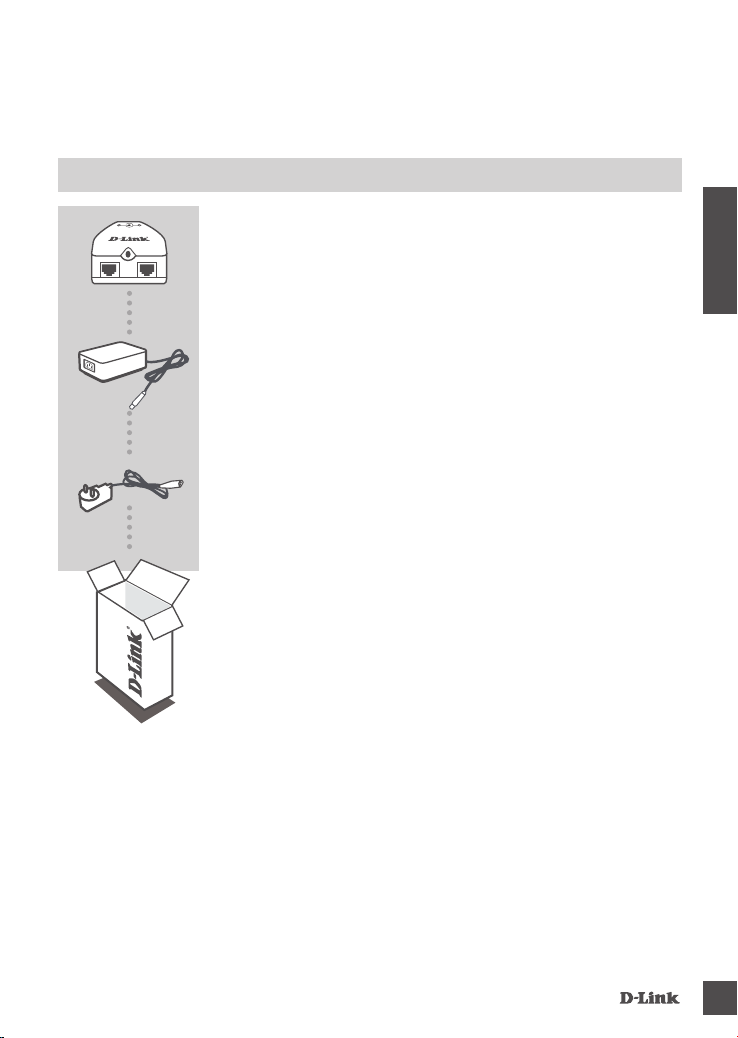

PACKUNGS-
INHALT
GIGABIT PoE INJECTOR
DPE-101GI
STECKERNETZTEIL
ADAPTER
NETZKABEL X2
SCHLIESSEN SIE DEN ADAPTER AN EINE STECKDOSE AN
Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie
sich bitte an Ihren Fachhändler.
Warnung: Prüfen Sie bitte den maximalen Stromverbrauch
Ihres PoE-Geräts, bevor Sie den DPE-101GI anschließen.
Geräte, bei denen eine Leistung von mehr als 16 Watt
erforderlich ist, könnten dem
DPE-101GI schaden.

DPE-101GI
6
DEUTSCH

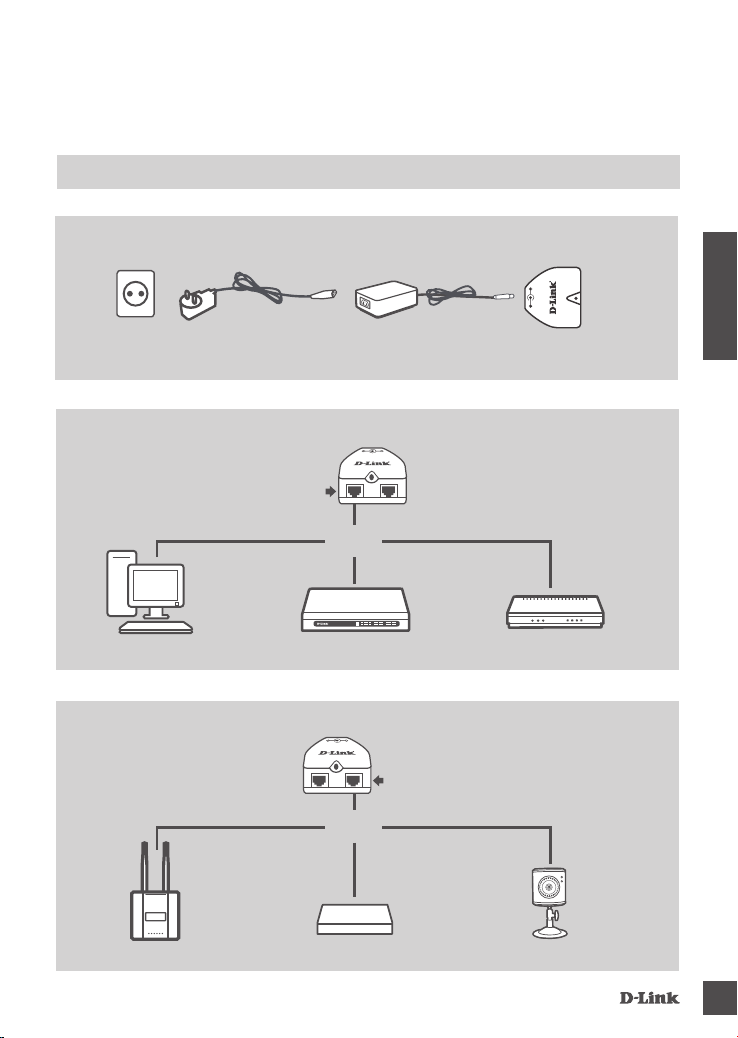

EINRICHTUNG
DES PRODUKTS
HARDWARE-SETUP
STROMANSCHLUSS
ANSCHLUSS AN ROUTER/SWITCH/COMPUTER
VERBINDUNG ZUM GESPEISTEN GERÄT
Stromversorgung Stromadapter/
Netzteil
DPE-101GI
Switch Router
DPE-101GI
IP-Kamera
PoE-Gerät
Access Point
DPE-101GI
ODER
Computer
ODER
Data In Port
(Dateneingangs-Port)
P+DATA Out Port
(P+Datenausgangs-Port)

DPE-101GI 7
DEUTSCH
FEHLERBEHEBUNG
EINRICHTUNGS- UND KONFIGURATIONSPROBLEME
1. MEIN PoE-GERÄT SCHALTET SICH NICHT EIN ODER DIE VERBINDUNG IST INSTABIL,
OBWOHL DIE STROMZUFUHR ZUM DPE-101G1 GEGEBEN IST?
- Der DPE-101GI unterstützt bis zu 19,2 Watt zum eingeschalteten Gerät. Die Qualität und
Länge des Ethernet-Kabels könnte jedoch die PoE-Leistungsaufnahme beeinträchtigen. Im
Allgemeinen kann der DPE-101GI bei Verwendung eines standardmäßigen KAT.5e-Kabels 16
Watt für Entfernungen von bis zu 100 m liefern.
- Der DPE-101GI liefert seine Leistung über die Adern 4, 5, 7, 8. Einige ältere Kabel weisen nur 4
Adern (1, 2, 3, 6) auf, die keine PoE-Leistung liefern können.
- Einige PoE-Geräte verfügen über mehrere LAN-Ports und nicht alle unterstützen die PoE-
Funktion. Stellen Sie bitte sicher, dass das Gerät an den korrekten Port angeschlossen ist.
2. MEIN PoE-GERÄT HAT KEINEN GIGABIT PoE-PORT. KANN DER DPE-101GI MEINEM
GERÄT STROM ZUFÜHREN?
- Ja, sowohl der Data Port und P+Data Port des DPE-101GI entsprechen dem Standard
IEEE802.3/3u/3ab und unterstützen 10/100/100M Auto Speed Negotiation (Automatische
Aushandlung der Verbindungsgeschwindigkeit).
TECHNISCHE UNTERSTÜTZUNG dlink.com/support

DPE-101GI
8
FRANÇAIS
CONTENU DE
LA BOÎTE
INJECTEUR GIGABIT PoE
DPE-101GI
ADAPTATEUR SECTEUR
ADAPTATEUR
2 CORDONS D'ALIMENTATION
CONNEXION DE L'ADAPTATEUR À LA PRISE DE COURANT
Contactez immédiatement votre revendeur s’il manque l’un de
ces éléments de la boîte.
Attention : Veuillez contrôler la consommation d'énergie
maximum de votre périphérique PoE avant de le connecter au
DPE-101GI. Les périphériques nécessitant plus de 16 watts
peuvent endommager le DPE-101GI.

DPE-101GI 9
FRANÇAIS
INSTALLATION
DU PRODUIT
INSTALLATION DU MATÉRIEL
CONNEXION À L'ALIMENTATION
CONNEXION AU ROUTEUR/COMMUTATEUR/ORDINATEUR
CONNEXION AU PÉRIPHÉRIQUE ALIMENTÉ
Prise de courant Adaptateur
secteur
DPE-101GI
Commutateur Routeur
DPE-101GI
Caméra IP
Périphérique PoE
Point d'accès
DPE-101GI
OU
Ordinateur
OU
Port Data d'entrée
Port P+DATA de sortie

DPE-101GI
10
FRANÇAIS
RÉSOLUTION DES PROBLÈMES
PROBLÈMES D'INSTALLATION ET DE CONFIGURATION
1. MON PÉRIPHÉRIQUE PoE NE S'ALLUME PAS OU LA CONNEXION EST INSTABLE,
MÊME LORSQUE LE DPE-101G1 EST ALIMENTÉ.
- Le DPE-101GI supporte jusqu'à 19,2 watts. Toutefois, la qualité et la longueur du câble Ethernet
peuvent avoir des conséquences sur la réception de l'énergie PoE. En général, avec un câble
CAT.5e standard, le DPE-101GI peur fournir 16 watts pour des distances atteignant 100 mètres.
- Le DPE-101GI fournit l'énergie par les broches 4, 5, 7 et 8. Certains câbles d'origine ne
possèdent que 4 broches (1, 2, 3 et 6) ne pouvant pas délivrer l'énergie PoE.
- Certains périphériques PoE possèdent plusieurs ports de réseau local, dont certains ne
prennent pas la fonction PoE en charge.
2. MON PÉRIPHÉRIQUE PoE NE POSSÈDE PAS DE PORT GIGABIT PoE. LE DPE-101GI
PEUT-IL ALIMENTER MON PÉRIPHÉRIQUE ?
- Oui, le port Data et le port P+Data du DPE-101GI sont conformes à la norme IEEE802.3/3u/3ab
et prennent en charge la négociation automatique de la vitesse 10/100/100M.
ASSISTANCE TECHNIQUE dlink.com/support

DPE-101GI 11
ESPAÑOL
CONTENIDO DEL
PAQUETE
INYECTOR PoE GIGABIT
DPE-101GI
ADAPTADOR DE ALIMENTACIÓN
ADAPTADOR
CABLE DE ALIMENTACIÓN X2
CONECTE EL ADAPTADOR A UNA TOMA DE ALIMENTACIÓN
Si falta cualquiera de estos componentes del paquete, póngase
en contacto con el proveedor.
Advertencia: compruebe el consumo máximo de potencia
del dispositivo PoE antes de conectarlo al DPE-101GI. Los
dispositivos que necesitan más de 16 vatios pueden provocar
daños en el
DPE-101GI.

DPE-101GI
12
ESPAÑOL
CONFIGURACIÓN
DEL PRODUCTO
CONFIGURACIÓN DEL HARDWARE
CONECTAR A LA ALIMENTACIÓN
CONECTAR AL ROUTER/CONMUTADOR/ORDENADOR
CONECTAR AL DISPOSITIVO ENCENDIDO
Toma de
alimentación
Adaptador de
alimentación
DPE-101GI
Conmutador Router
DPE-101GI
Cámara IP
Dispositivo PoE
Punto de acceso
DPE-101GI
o bien
Ordenador
o bien
Puerto de
entrada de datos
Puerto de salida de DATOS P+

DPE-101GI 13
ESPAÑOL
SOLUCIÓN DE PROBLEMAS
PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN
1. MI DISPOSITIVO PoE NO SE ENCIENDE O LA CONEXIÓN ES INESTABLE AUNQUE SE
ESTÁ SUMINISTRANDO ENERGÍA AL DPE-101G1
- El DPE-101GI admite hasta 19,2 vatios en el dispositivo encendido; sin embargo, la calidad y
longitud del cable Ethernet puede afectar a la recepción de la alimentación PoE. En general,
con un cable CAT.5e estándar, el DPE-101GI puede suministrar 16 vatios para distancias de
hasta 100 metros.
- El DPE-101GI suministra alimentación a través de los pines 4, 5, 7y 8. Algunos cables
heredados sólo tienen 4 pines, 1, 2, 3 y 6, que no pueden suministrar alimentación PoE.
- Algunos dispositivos PoE tienen varios puertos LAN y no todos los puertos LAN admiten la
función PoE. Asegúrese de que el dispositivo está conectado al puerto correcto.
2. MI DISPOSITIVO PoE NO TIENE UN PUERTO PoE GIGABIT. ¿PUEDE EL DPE-101GI
SUMINISTRAR ALIMENTACIÓN A MI DISPOSITIVO?
- Sí, tanto el puerto de datos como el puerto de datos P+ del DPE-101GI cumplen la norma
IEEE802.3/3u/3ab y admiten la negociación de velocidad automática 10/100/100 M.
ASISTENCIA TÉCNICA dlink.com/support

DPE-101GI
14
ITALIANO
CONTENUTO DELLA
CONFEZIONE
GIGABIT PoE INJECTOR
DPE-101GI
ALIMENTATORE
ADATTATORE
2 CAVI DI ALIMENTAZIONE
COLLEGARE L'ADATTATORE A UNA PRESA ELETTRICA
Se uno di questi articoli non sono inclusi nella confezione,
rivolgersi al rivenditore.
Avviso: vericare il consumo energetico massimo del
dispositivo PoE prima di collegarlo al dispositivo DPE-101GI.
I dispositivi che richiedono più di 16 watt potrebbero causare
danni al dispositivo
DPE-101GI.

DPE-101GI 15
ITALIANO
CONFIGURAZIONE
DEL PRODOTTO
CONFIGURAZIONE HARDWARE
COLLEGAMENTO ALL'ALIMENTAZIONE
COLLEGAMENTO A ROUTER/SWITCH/COMPUTER
COLLEGAMENTO AL DISPOSITIVO ALIMENTATO
Presa elettrica Alimentatore DPE-101GI
Switch Router
DPE-101GI
Videocamera IP
Dispositivo PoE
Punto di accesso
DPE-101GI
OPPURE
Computer
OPPURE
Porta ingresso
Data
Porta uscita P+DATA

DPE-101GI
16
ITALIANO
RISOLUZIONE DEI PROBLEMI
PROBLEMI DI INSTALLAZIONE E CONFIGURAZIONE
1. IL DISPOSITIVO PoE NON SI ACCENDE O LA CONNESSIONE RISULTA INSTABILE
ANCHE SE IL DISPOSITIVO DPE-101G1 È ALIMENTATO?
- Il dispositivo DPE-101GI supporta l'erogazione di no a 19,2 Watt al dispositivo alimentato,
tuttavia la corrente erogata al dispositivo PoE può dipendere anche dalla qualità e dalla
lunghezza del cavo Ethernet. In generale, con il cavo CAT.5e standard il dispositivo DPE-101GI
garantisce l'erogazione di 16 Watt per distanze massime no a 100 metri.
- DPE-101GI eroga corrente tramite i pin 4, 5, 7, 8. Alcuni cavi meno recenti dispongono solo di
quattro pin (1, 2, 3, 6) e pertanto non supportano l'alimentazione tramite PoE.
- Alcuni dispositivi PoE sono dotati di più porte LAN e tali porte non supportano tutte la funzione
PoE. Assicurarsi che il dispositivo sia connesso alla porta corretta.
2. IL DISPOSITIVO PoE NON È DOTATO DI PORTA PoE GIGABIT. PUÒ ESSERE COMUNQUE
ALIMENTATO TRAMITE IL DISPOSITIVO DPE-101GI?
- Sì. Sia la porta Data che la porta P+Data del dispositivo DPE-101GI sono conformi allo
standard IEEE802.3/3u/3ab e supportano la negoziazione automatica della velocità
10/100/100M.
SUPPORTO TECNICO dlink.com/support

DPE-101GI 17
NOTES

DPE-101GI
18
NOTES

DPE-101GI 19
NOTES

Ver. 1.10(EU)_90x130 2015/05/20 6DPE101GIQE2G
