5 / 8-Port 100/10 Mbps
Fast Ethernet Switch
DES-1005D / DES-1008D
Quick Installation Guide+
Installations-Anleitung+
Guide d’installation+
Guía de instalación+
Guida di Installazione+
Installatiehandleiding+
Instrukcja instalacji+
Instalační příručka+
Telepítési Segédlet+
Installasjonsveiledning+
Installationsvejledning+
Asennusopas+
Installationsguide+
Guia de Instalação+
Οδηγός Γρήγορης Εγκατάστασης το+
Vodič za brzu instalaciju+
Kratka navodila za uporabo+
Ghid de instalare rapidă+

2
Quick Installation Guide
DES-1005D/DES-1008D
DES-1005D
DES-1008D
CD-ROM
with Product Document

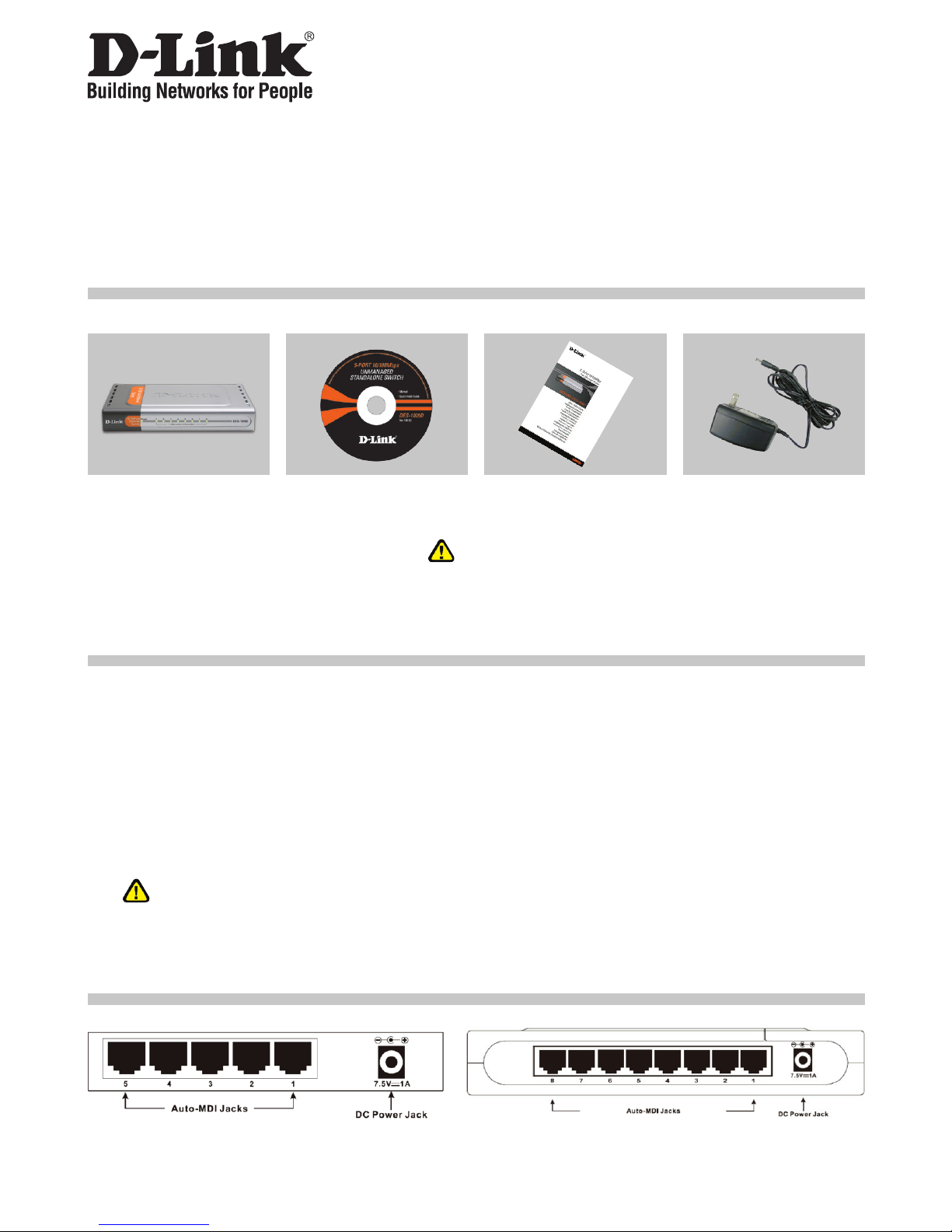

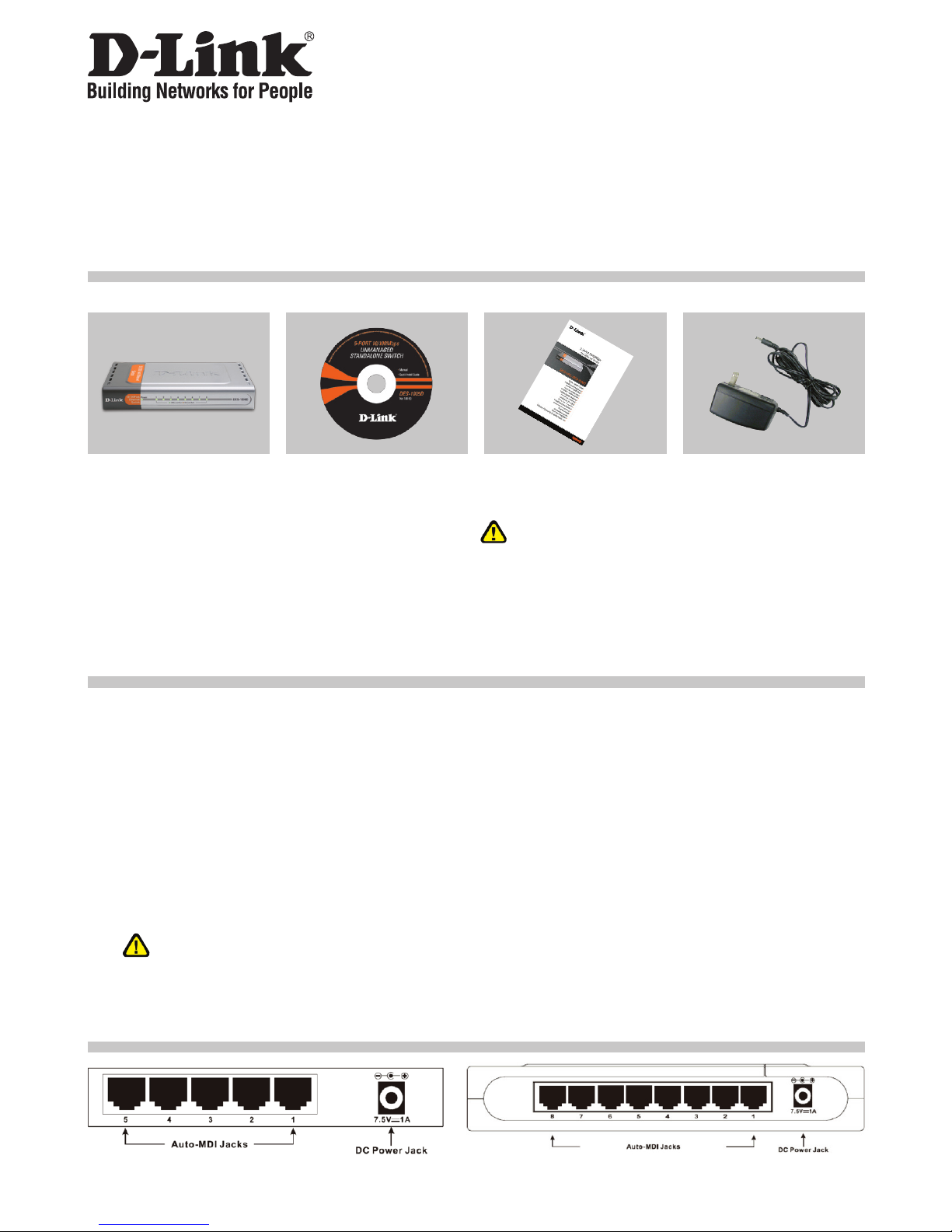

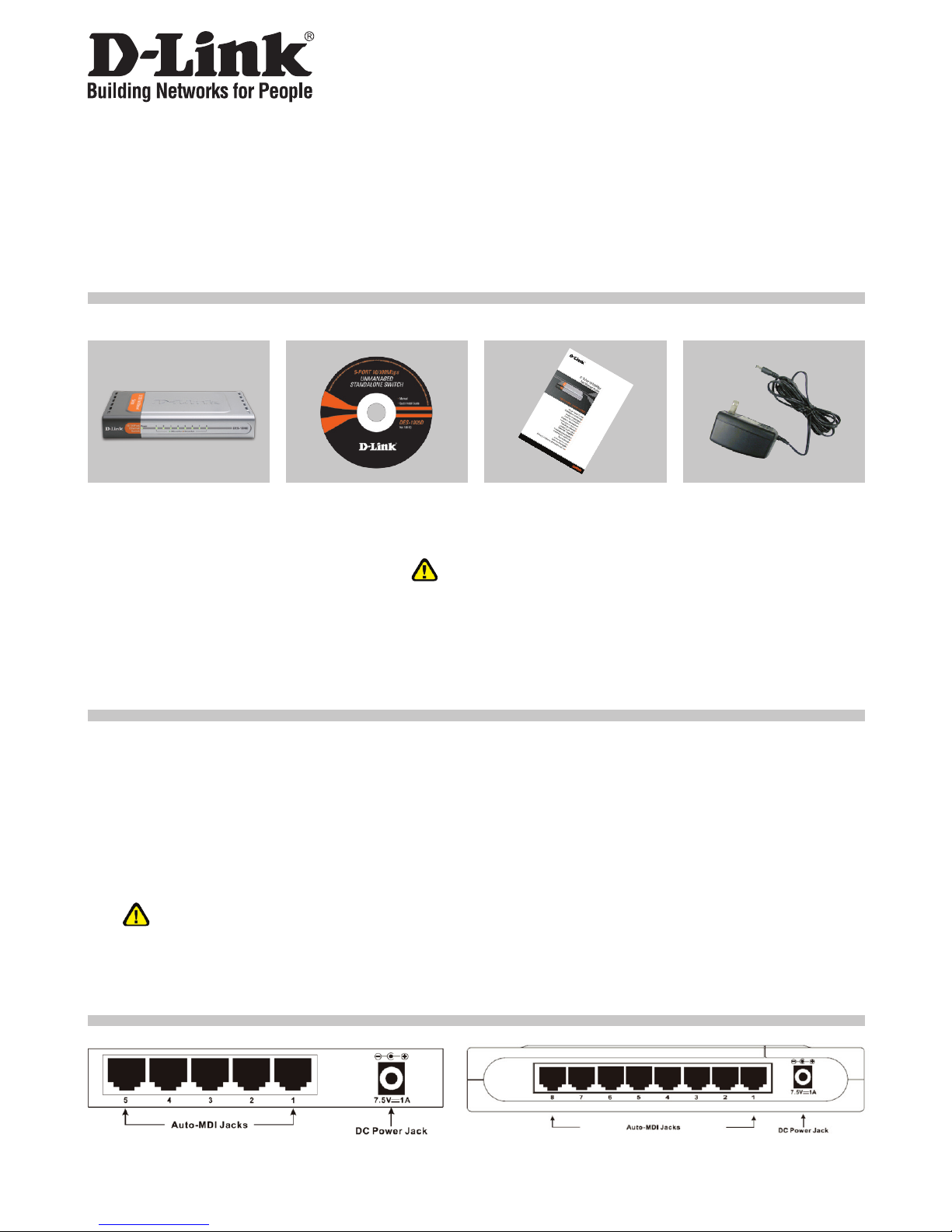

These are the items included with your DES-1005D / DES-1008D purchase:
Notice Before Setting Up the DES-1005D / DES-1008D
Check Your Package Contents
5 / 8-Port 100/10 Mbps Fast Ethernet Switch
The setup of the Switch can be performed using the following steps:
A. Install the DES-1005D / DES-1008D in a fairly cool and dry place. See Technical
Specication for the acceptable operation temperature and humidity ranges.
B. Install the Switch in a site free from strong electromagnetic source, vibration, dust, and
direct sunlight.
C. Leave at least 10cm of space at the left and right hand side of the Switch for ventilation.
D. Visually inspect the DC power jack and make sure that it is fully secured to the power
adapter.
Quick Installation Guide DC Power Adapter
Note :
Using a power supply with a different voltage rating will
damage and void the warranty of this product.
Do not stack any device on top of the Switch.
Connecting the DES-1005D / DES-1008D 100/10 Mbps Fast
Ethernet Switch to Your Network
DES-1005D DES-1008D

2 3
A. Power:
Power is supplied through an external DC power adapter. Since the switch does not
include a power switch, plugging its power adapter into a power outlet will immediately
power it on.
B. Fast Ethernet Ports:
These ports support network speeds of either 10 Mbps or 100 Mbps, and can operate
in half- and full- duplex transfer modes. These ports also support automatic MDI/MDIX
crossover detection, which gives the Switch true, “plug and play” capabilities. Just
connect any network cable between the Switch and the device, and The Switch will
automatically detect the settings of the device and adjust itself accordingly.

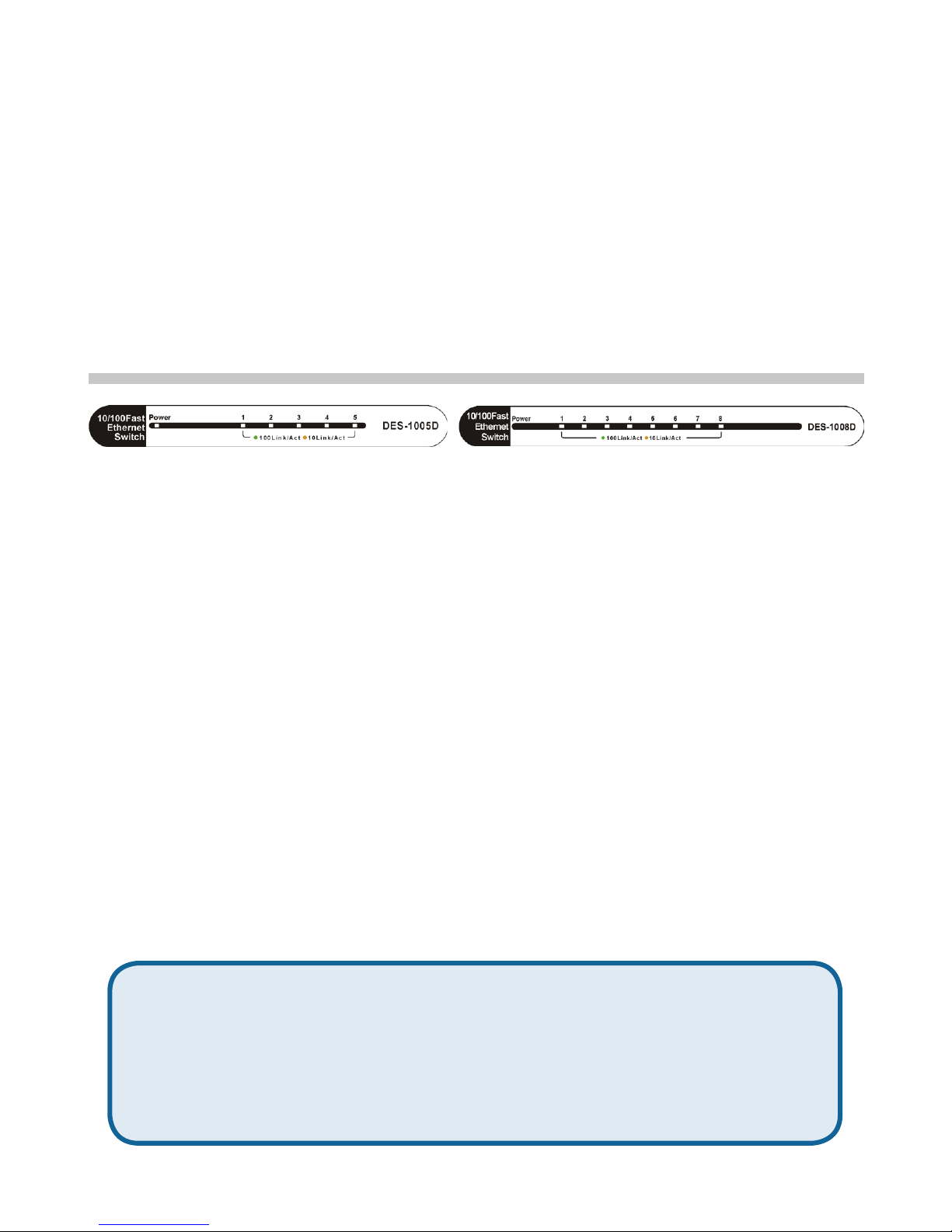

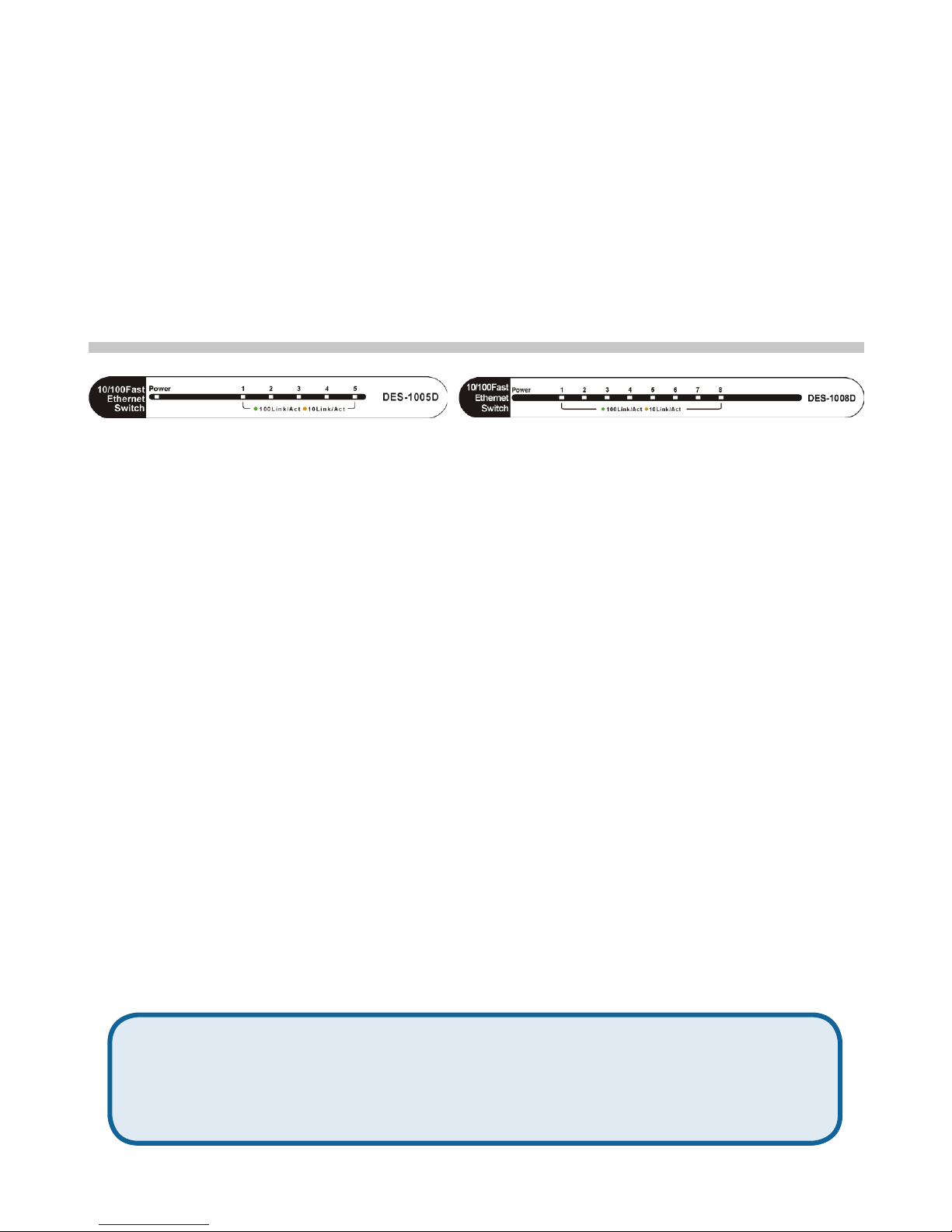

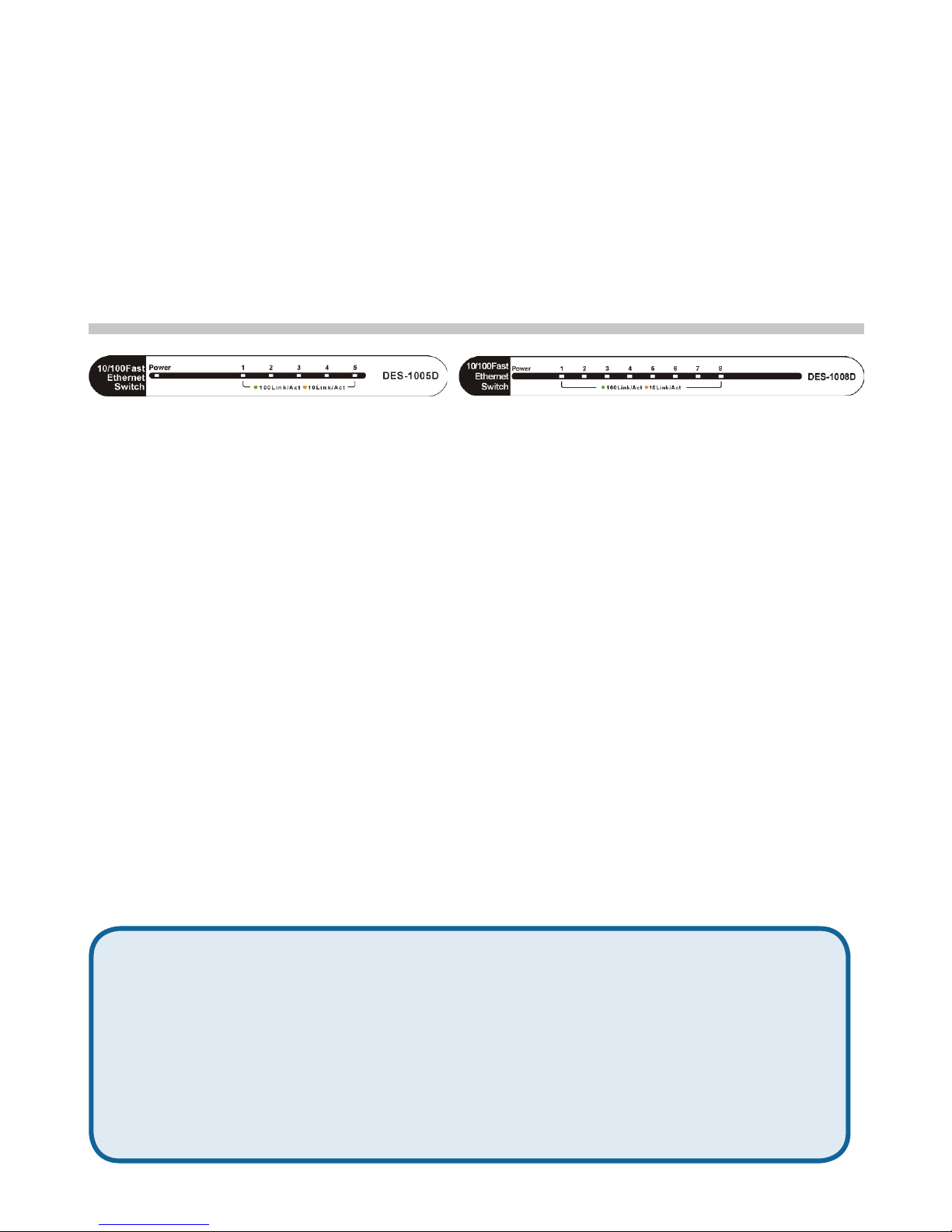

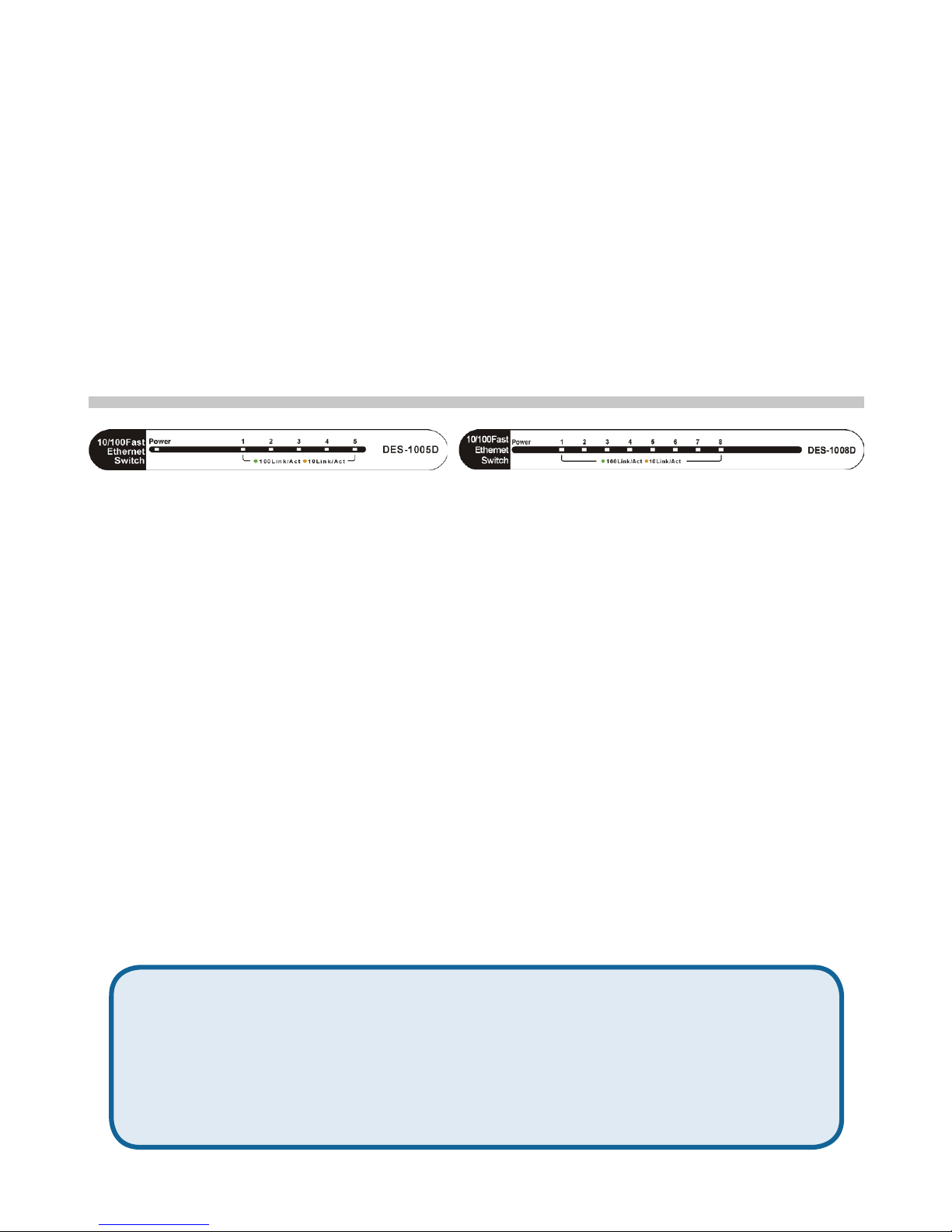

LED Indicators
The LED Indicators will allow you to monitor, diagnose and troubleshoot any potential
problem with the switch, connection or attached devices.
A. System Power:
This indicator lights green when the Switch is receiving power, otherwise, it is off.
B. Link / Act:
The “100 LINK/ACT,10 LINK/ACT” LED indicator lights green for hookup to 100 Mbps
speed or light amber for hookup to 10 Mbps speed.
DES-1005D DES-1008D
Technical Support
D-Link UK & Ireland Technical Support over the Telephone:
08456 12 0003 (United Kingdom)
BT 3ppm peak, 1.5ppm off peak, 0.5ppm weekends. (UK Pence per mintue). Other carriers could be
lower. Times Mon-Fri 9.00am - 6.00pm Sat 10.00am - 2.00pm
[phone] (Ireland)
€0.05ppm peak, €0.045ppm off peak Times Mon-Fri 9.00am - 6.00pm Sat 10.00am - 2.00pm
D-Link UK & Ireland Technical Support over the Internet:
http://www.dlink.co.uk
ftp://ftp.dlink.co.uk

4
Installationsanleitung
DES-1005D/DES-1008D
DES-1005D
DES-1008D
CD-ROM
mit Handbuch
Die folgenden Artikel gehören zum Lieferumfang des DES-1005D / DES-1008D:
DES-1005D / DES-1008D Fast Ethernet Switch einrichten
Lieferumfang überprüfen
5 / 8-Port 100/10 MBit/s Fast Ethernet Switch
Beachten Sie beim Aufstellen des Geräts folgende Hinweise:
A. Stellen Sie den DES-1005D / DES-1008D an einem kühlen und trockenen Ort
auf. Zulässige Werte für Betriebstemperatur und Luftfeuchtigkeit nden Sie in den
technischen Daten.
B. Der DES-1005D / DES-1008D darf keinen starken Magnetfeldern (z. B. in der Nähe von
Motoren), Vibrationen, Staub oder direktem Sonnenlicht ausgesetzt werden.
C. An Vorder- und Rückwand des Geräts müssen mindestens 10 cm Platz gelassen
werden, um Überhitzung zu vermeiden.
D. Vergewissern Sie sich, dass der Netzstecker unbeschädigt ist und sicher in der
Steckdose sitzt.
Installationsanleitung Netzteil Gleichstrom
Hinweis :
Die Verwendung eines Netzteils mit abweichender
Spannung führt zur Beschädigung des Geräts und
zum Erlöschen der Garantie.
DES-1005D / DES-1008D Fast Ethernet Switch mit dem
Netzwerk verbinden
Stellen Sie kein anderes Gerät auf den Switch.
DES-1005D DES-1008D

4 5
A. Stromanschluss (DC):
Der Strom wird durch das externe Netzteil geliefert. Im Kapitel “Technische Daten”
des Handbuches nden Sie nähere Angaben über die Stromversorgung.. Da der
Switch keinen Ein- und Ausschalter besitzt, wird er durch das Einstecken des Netzteil-
Stromkabels in eine Steckdose direkt eingeschaltet.
B. Fast Ethernet Anschlüsse:
Diese Anschlüsse unterstützen sowohl 10 Mbit/s und 100 Mbit/s als auch Halbduplex-
und Vollduplex-Betrieb. Darüberhinaus warden gekreuzte Verbindungen (MDI-II/-X)
automatisch erkannt und angepasst Sie brauchen den Switch und das Endgerät nur
über ein Netzwerkabel zu verbinden und der Switch wird automatisch die Anpassung
an die Geräteeinstellungen vornehmen.
LED-Anzeigen
Die LED-Anzeigen erlauben Ihnen die Überwachung, die Diagnose und Fehlersuche bei
Problemen mit dem Switch, den Verbindungen oder mit den angeschlossenen Geräten.
A. Betriebsanzeige (System Power):
Die Betriebsanzeige leuchtet grün wenn der Strom angeschlossen ist, sonst bleibt sie
dunkel.
B. Aktivitätsanzeige (Link / Act):
Die LED-Anzeige „100 LINK/ACT, 10 LINK/ACT” leuchtet grün bei einer Verbindung
mit 100 MBit/s bzw. gelb bei einer Verbindung mit 10 MBit/s.
DES-1005D DES-1008D
Technische Unterstützung
Web: http://www.dlink.de
E-Mail: [email protected]
Telefon: [phone],14€ pro Minute

6
Guide d’installation rapide
DES-1005D/DES-1008D
DES-1005D
DES-1008D
CD-ROM
avec documentation
produit
Voici les éléments qui se trouvent dans l’emballage du DES-1005D / DES-1008D:
Avant de congurer le switch DES-1005D / DES-1008D
Fast Ethernet
Vérication du contenu de l'emballage
5 / 8-Port 100/10M NWay Fast Ethernet Switch
Pour congurer ce switch, vous pouvez procéder de la manière suivante:
A. Installez le DES-1005D / DES-1008D dans un lieu frais et sec. Reportez-vous aux
spécications techniques pour connaître les plages de température de fonctionnement
et d’humidité admises.
B. Installez le switch à l’abri de toute source électromagnétique puissante, de toute
vibration, de la poussière et de la lumière directe du soleil.
C. Laissez un espace de 10 cm minimum à gauche et à droite du switch pour garantir
une ventilation correcte.
D. Inspectez visuellement la prise d’alimentation en courant continu et assurez-vous
qu’elle est correctement reliée à l’adaptateur secteur.
Guide d'installation
rapide Adaptateur secteur continu
Remarque :
Le fait d’utiliser un adaptateur de tension
différente risque d’endommager le produit et
d’en annuler la garantie.
Connexion du switch DES-1005D / DES-1008D Fast Ethernet à
votre réseau
Ne posez aucun équipement sur le switch.
DES-1005D DES-1008D

6 7
A. Prise d’alimentation en courant continu:
L’alimentation est assurée par une prise d’alimentation en courant continu externe.
Reportez-vous aux spécications techniques pour connaître la tension d’entrée en
courant continu. Le switch n’est équipé d’aucun interrupteur d’alimentation. Il s’allume
donc dès que l’adaptateur secteur est raccordé à une prise de courant.
B. Ports Fast Ethernet:
Ces ports prennent en charge des vitesses de transmission de 10 Mbps ou de 100
Mbps. Ils s’exécutent en mode de transfert bidirectionnel à l’alternat ou simultané.
Ils prennent également en charge la détection croisée MDI/MDIX automatique, qui
offre au switch de véritables fonctionnalités “plug and play”. Raccordez simplement le
périphérique au switch à l’aide d’un câble réseau. Le switch détecte automatiquement
les paramètres du périphérique et s’ajuste en conséquence.
Voyants
Les diodes vous permettent de visualiser, diagnostiquer et dépanner tout problème
éventuel avec le switch, une connexion ou des produits attachés.
A. System Power (Alimentation):
Ce voyant vert s’allume lorsque le switch est alimenté ; dans le cas contraire, il reste
éteint.
B. Link/Act (connexion/activité):
Le voyant “100 LINK/ACT,10 LINK/ACT” s’allume vert lorsque la vitesse est 100
Mbps et s’allume orange pour la vitesse 10 Mbps.
DES-1005D DES-1008D
Assistance technique
Assistance technique D-Link par téléphone : 0 820 0803 03
0,12 €/min Hours : Monday - Friday 9h to 13h and 14h to 19h Saturday 9h
to 13h and from 14h to 16h
Assistance technique D-Link sur internet :
http://www.dlink.fr
e-mail : [email protected]

8
Guía de instalación rápida
DES-1005D/DES-1008D
DES-1005D
DES-1008D
CD-ROM
con documentación
del producto.
Estos son los elementos incluidos con el DES-1005D / DES-1008D:
Antes de congurar el conmutador Fast Ethernet
DES-1005D / DES-1008D
Comprobar el contenido del paquete
5 / 8-Port Conmutador Fast Ethernet a 100/10 Mbps de 5 puertos
La conguración del conmutador se realiza siguiendo los pasos que se indican a
continuación:
A. Instale el DES-1005D / DES-1008D en un lugar fresco y seco. En las Especicaciones
técnicas se indica el rango aceptable de temperatura y humedad de funcionamiento.
B. Instale el conmutador en un lugar en el que no haya potentes fuentes
electromagnéticas, vibraciones ni polvo, y en el que no reciba la luz solar directa.
C. Deje al menos 10 cm de espacio libre a ambos lados del conmutador para la
ventilación.
D. Compruebe visualmente el jack de alimentación DC y asegúrese de que está
correctamente conectado al adaptador de alimentación.
Guía rápida de
instalación. Adaptador de alimentación
Nota :
El uso de una fuente de alimentación con distinto
voltaje puede ser perjudicial y anular la garantía
de este producto.
Conexión del conmutador Fast Ethernet
DES-1005D / DES-1008D a la red
No ponga nada sobre el conmutador.
DES-1005D DES-1008D

8 9
A. Jack de alimentación DC:
La corriente se suministra a través de un adaptador de alimentación DC externo. En el
apartado de Especicaciones técnicas se encuentra la información sobre el voltaje de
entrada de la corriente DC.
Puesto que el conmutador no dispone de un botón de encendido/apagado, al conectar
el adaptador de alimentación a una base de corriente, se encenderá el conmutador.
B. Puertos Fast Ethernet:
Estos puertos admiten velocidades de red de 10 Mbps o 100 Mbps, y pueden funcionar
en modo de transferencia half-duplex y full-duplex. Además admiten detección MDI/
MDIX crossover automática, que le da al conmutador reales capacidades «plug and
play». Con solo conectar cualquier cable de red entre el conmutador y el dispositivo,
el conmutador automáticamente detectará los parámetros del dispositivo y se ajustará
convenientemente.
Indicadores LED
Los indicadores LED le permiten monitorizar, realizar diagnósticos y solucionar problemas
con el conmutador, la conexión o los dispositivos que estén conectados.
A. Alimentación del sistema:
Este indicador se ilumina en verde cuando el conmutador recibe corriente; si no, está
apagado.
B. Enlace/Actividad:
El indicador LED “100 LINK/ACT, 10 LINK/ACT” se ilumina en verde para indicar la
conexión a una velocidad de 100 Mbps o en ámbar si la velocidad de la conexión es de
10 Mbps.
DES-1005D DES-1008D
Asistencia Técnica
Asistencia Técnica de D-Link por teléfono: [phone]
0,067 €/min
Lunes a Viernes de 9:00 a 14:00 y de 15:00 a 18:00
http://www.dlink.es
email: [email protected]

10
Guida di Installazione Rapida
DES-1005D/DES-1008D
DES-1005D
DES-1008D
CD-ROM con la
documentazione del
prodotto
La confezione del dispositivo DES-1005D / DES-1008D contiene i seguenti componenti:
Informazioni preliminari per la congurazione dello switch
Fast Ethernet DES-1005D / DES-1008D
Contenuto del pacchetto
5 / 8-Port 100/10M NWay Fast Ethernet Switch
La procedura di congurazione dello switch prevede i seguenti passi:
A. Installare il dispositivo DES-1005D / DES-1008D in un luogo adeguato e fresco. Nelle
speciche tecniche sono riportati gli intervalli operativi per la temperatura e l’umidità
B. Installare lo switch in un luogo privo di forti campi elettromagnetici, vibrazioni, polvere
o luce solare diretta.
C. Lasciare almeno dieci centimetri di spazio libero a sinistra e a destra dello switch per
permettere una corretta ventilazione.
D. Controllare il connettore del cavo di alimentazione CC e vericare che sia
correttamente collegato al trasformatore.
Manuale rapido
d’installazione
Alimentatore
Nota :
L’utilizzo di un trasformatore con voltaggio differente danneggia
il dispositivo e invalida la garanzia del prodotto.
Connessione dello switch Fast Ethernet
DES-1005D / DES-1008D alla rete
Non posizionare altri dispositivi sullo switch.
DES-1005D DES-1008D
