D-Link DSL-2543B User manual

1
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
Quick Installation Guide+
Installations-Anleitung+
Guide d’installation+
Guía de instalación+
Guida di Installazione+
Installatiehandleiding+
Instrukcja instalacji+
Instalační příručka+
Telepítési Segédlet+
Installasjonsveiledning+
Installationsvejledning+
Asennusopas+
Installationsguide+
Guia de Instalação+
Οδηγός Γρήγορης Εγκατάστασης το+
Vodič za brzu instalaciju+
Kratka navodila za namestitev+
Ghid de instalare rapidă+

2
Note :
Using a power supply with a different
voltage rating will damage and void the
warranty of this product.

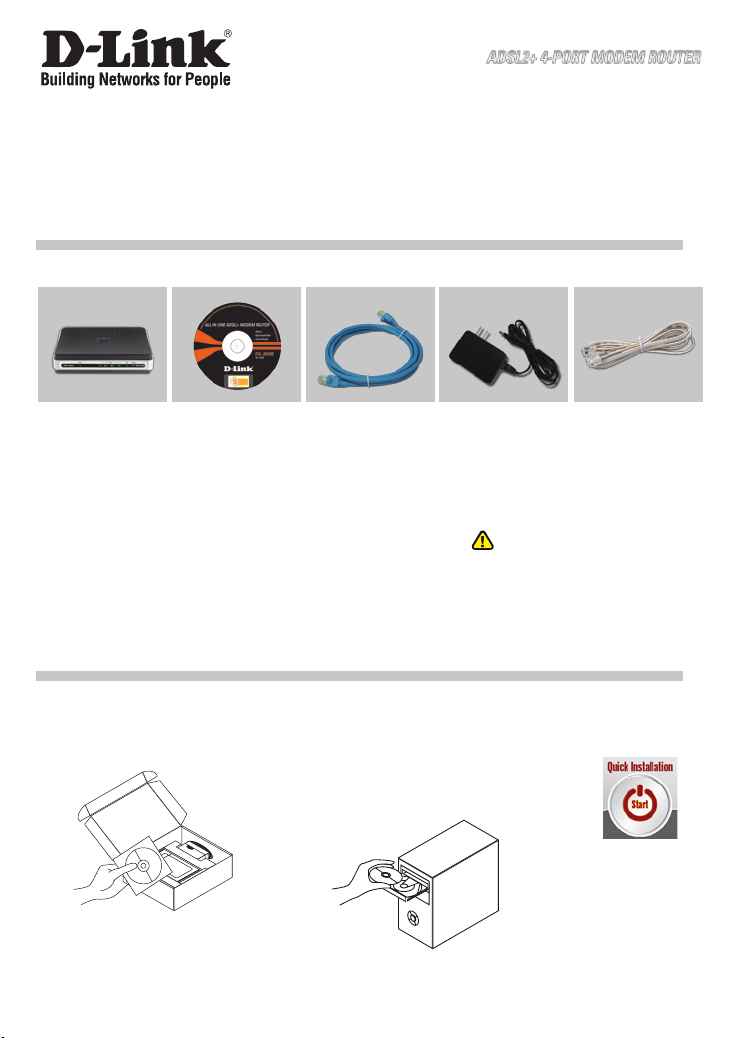

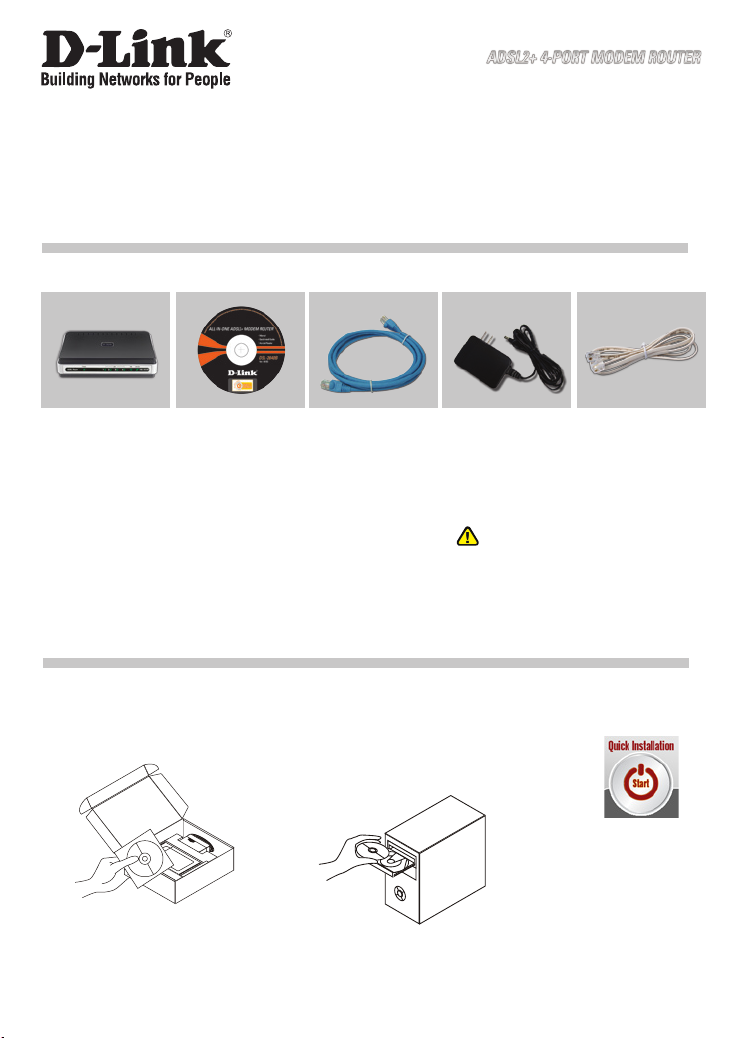

Quick Installation Guide
DSL-2543B
ADSL2+ 4-PORT
MODEM ROUTER
CD-ROM
(D-Link Click’n Connect.
Manual and Warranty)
Ethernet (CAT-5e)
Cable
Power Adapter
If any of the items are missing, please contact your reseller.
Default IP: 192.168.1.1
Default Username: admin
Default Password: admin
1Remove the D-Link Click’n
Connect CD. 2A. Be sure your Internet connection is
active. DO NOT plug the router in yet.
B. Insert the D-Link Click’n Connect CD
into your computer.

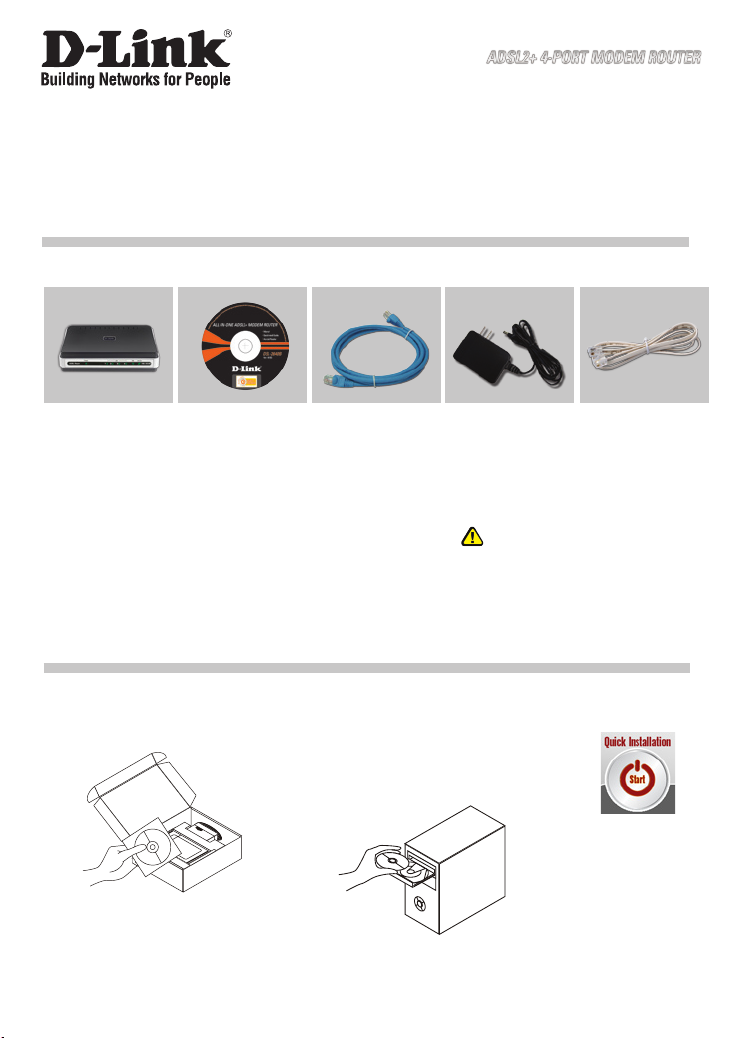

Quick Installation
Package Contents
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
RJ-11 cable
Click
3

2 3
Troubleshooting
1. How do I configure my DSL-2543B Router without the CD?
• Connect your PC to the router using an Ethernet cable.
• Open a web browser and enter the address http://192.168.1.1
• The default username is ‘admin’ and the default password is ‘admin’.
• If you have changed the password and can not remember it, you will need to reset the
router to the factory default setting (steps in question 2), which will set the password back
to ‘admin’.
2. How do I reset my router to the factory default settings?
•Ensure the router is powered on.
•Press and hold the reset button on the back of the device for approximately 5 to 8 seconds.
•This process would take about 30~60 seconds to complete.
Note: Resetting the router to the factory default will erase the current configuration settings. To
reconfigure your settings, log into the router as outlined in question 1, and then run the Setup
Wizard.
3. What can I do if my router is not working correctly?
The manual contains a full troubleshooting section and can be downloaded from the D-Link
website (see below), however there are a few quick steps you can take to try and resolve any
issues:
• Follow the directions in question 2 to reset the router.
• Check that all the cables are firmly connected at both ends.
• Check the LEDs on the front of the router. The Power indicator should be on, the Status
indicator should flash, and the DSL and LAN indicators should be on as well.
• Please ensure that the settings in the Web-based configuration manager, e.g. ISP username
and password etc., are the same as the settings provided by your ISP.
4. Why can I not get an Internet connection?
• For ADSL subscribers, please contact your ISP to make sure the ADSL service has been
enabled, and your ISP username and password are correct.
Technical Support
Thank you for choosing D-Link products. For further information, support, product updates or to
download the User Manual please visit the D-Link website at www.dlink.eu.
www.dlink.co.uk
: 08456 12 0003

4
Important Information
Important information regarding your internet subscription
Users who subscribe to limited or “pay as you use” broadband internet access.
In the WAN conguration settings, there is a parameter called Maximum idle timer. This parameter
controls how many seconds of inactivity before dropping connection to the internet. The default
setting is “0” which disables this functionality and the internet will be connected all the time. We
suggest that you should change the Maximum idle timer to “300” (5 minutes) so that the device
will drop the line after 5 minutes of inactivity and keep usage costs down.
Users who subscribe to unlimited broadband internet access.
You can just leave this parameter unchanged or enable Auto-reconnect to be always on line.
Technical Notes:
The Maximum idle timer is only relevant if your ISP is using PPPoE connection.
Information importante concernant votre abonnement internet
Aux utilisateurs qui ont souscrit un abonnement limité ou avec paiement uniquement à l’utilisation
Au niveau du paramétrage de la conguration WAN, il y a un paramètre appelé Maximum idle
timer. Ce paramètre contrôle le nombre de secondes d’inactivité avec la coupure de la connexion
à Internet.
Le paramètre par défaut est à “0”, ce qui dévalide cette fonctionnalité et vous connecte à internet
tout le temps. Nous vous conseillons de changer le Maximum idle timer à “300” (5 minutes) de
sorte que la ligne soit coupée après 5 minutes d’inactivité pour limiter les coûts.
Aux utilisateurs qui ont souscrit un abonnement internet illimité.
Vous pouvez laisser ce paramètre à 0 ou valider l’Auto-reconnexion pour toujours être en ligne.
Note technique :
Le Maximum idle timer est utile uniquement si votre FAI utilise une connexion PPPoE.
Informazione importante riguardante la registrazione in internet
Per gli utenti che sottoscrivono un abbonamento Internet broadband limitato o a “pagamento per
il trafco dati effettuato” Nelle impostazioni della congurazione WAN, c’è un parametro chiamato
Maximum idle timer. Questo parametro controlla i secondi di inattività prima di chiudere la
connessione ad Internet. L’impostazione di default è “0” che disabilita questa funzione cosicché la
connessione ad Internet è sempre attiva in ogni momento. Suggeriamo di cambiare il parametro
di Maximum idle timer a “300” (5 minuti) cosicché il dispositivo fermerà la connessione dopo 5
minuti di inattività. In questo modo il costo della telefonate sarà ridotto.
Per gli utenti che sottoscrivono un abbonamento Internet broadband illimitato.
E’ possibile lasciare questo parametro invariato o abilitare la funzione di auto-connessione per
rimanere sempre connessi
Nota Tecnica :
Il parametro Maximum idle timer è rilevante solo se l’ISP utilizza una connessione PPPoE
Información importante acerca de la subscripción a Internet
Los usuarios suscritos, en los parámetros de conguración WAN, a un acceso a Internet de
banda ancha limitado o de “pago por uso”, encontrarán un parámetro llamado Maximum idle
timer. Este parámetro controla cuántos segundos de inactividad se permiten antes de que se
interrumpa la conexión a Internet. El valor por defecto es “0”, y desactiva esta funcionalidad, con
lo que se estará conectado ininterrumpidamente a Internet. Se recomienda que se modique el
valor de Maximum idle timer a “300” (5 minutos); así el dispositivo cortará la línea tras 5 minutos
de inactividad y se reducirán los costes por uso.
Los usuarios suscritos a un acceso a internet de banda ancha ilimitado pueden dejar este
parámetro como se encuentra o bien activar Auto-reconnect para estar siempre conectados.
Notas técnicas:
Maximum idle timer sólo es relevante si el ISP usa una conexión PPPoE.

4 5
WICHTIGE Hinweise zur Internet-Verbindung
Beachten Sie bitte, das bei dem Einsatz eines Routers hohe Verbindungskosten entstehen konnen.
Sie mussen die Einstellungen des Routers Ihrem Tarif und Ihren Surfgewohnheiten anpassen, um
zusatzliche Kosten zu vermeiden. Insbesondere dann, wenn sie einen Tarif nutzen, bei dem Ihnen die
Kosten auf der Basis Ihrer Online-Zeit in Rechnung gestellt werden (zeitbasierend), mussen Sie Ihren
Router durch korrekte Einstellung dazu veranlassen, die Verbindung bei Inaktivitat zu trennen.
Bei Nutzung eines Tarifs der auf einem festgelegten Volumen (ubertragene Datenmenge) beruht,
sollten Sie entsprechende Einstellungen verwenden. Auch bei der Nutzung einer Flatrate (Volumen
und Zeit unabhangiger Tarif) ist die richtige Wahl der Routereinstellung vorzunehmen.
Nach Durchfuhrung der Einstellungen sollten Sie sich vergewissern, dass Ihre Einstellungen vom
Gerat ubernommen worden sind. Am besten konnen Sie dies prufen, indem Sie das Gerat kurz von
der Versorgungsspannung trennen und dann das Kongurationsmenu erneut aufrufen.
Im Weiteren werden die Einstellungen erlautert, die Sie aktivieren mussen um das entsprechende
Verhalten des Gerates auszulosen.
“ALWAYS-ON” - “MANUAL” - “CONNECT-On-DEMAND”
“IMMER AN ”- “MANUELL” - “AUF ANFRAGE”
Diese Funktionen steuern das Online-Verhalten der Produkte:
DI (DIR)- Produkte: (siehe auch Hinweis → Maximum Idle Time)
Always-On : Router bleibt standig mit dem Internet verbunden
Manual: Sie mussen im Menu Status des Routers die Verbindung manuell aktivieren
Connect on Demand: Bei einer Verbindungsanfrage aus Ihrem LAN baut der Router die
Verbindung zum Internet automatisch auf.
DSL - Produkte: (siehe auch Hinweis → Maximum Idle Time)
Connect on Demand: Bei einer Verbindungsanfrage aus Ihrem LAN baut der Router die
Verbindung zum Internet automatisch auf. Wird dieser Funktion nicht
aktiviert, dann bleibt das Gerat standig mit dem Internet verbunden.
“MAXIMUM IDLE TIME”
“Maximal untatige Zeit / Leerlaufzeit”
Nach dieser Zeitdauer wird der Router eine ungenutzte Internetverbindung trennen.
Wird hier die Ziffer “0” eingegeben, dann trennt der Router die Verbindung nicht und bleibt mit dem
Internet verbunden. Dieses Verhalten ist unabhangig von den anderen Einstellungen des Routers.
Bewahrt hat sich eine “MAXIMUM IDLE TIME” von 5 Minuten oder 300 Sekunden.
Zusatzlicher Hinweis:
In vielen Fallen werden unerwunschte Anwahlen durch installierte Messenger Programme,
Virenscanner oder Programme, die Online Updates suchen, verursacht.
Auch ein E-Mail Programm kann das Verbinden oder “Online bleiben” verursachen, genauso aber
auch ein Trojaner oder Virus im System. Eine fehlende Verschlusselung im Wireless Bereich uber
das gleiche Gerat oder einen von Ihnen zusatzlich installierten und uber das Netzwerk mit Ihrem
Router verbundenen Accesspoint kann externen Personen die Nutzung Ihres DSL Anschlusses
erlauben. Uberprufen Sie Ihre Gerate in dieser Hinsicht.
Wir empfehlen Ihnen, www.dlink.de auf aktuelle Firmware zu uberprufen und die Produkte zu
aktualisieren. Uberprufen Sie nach einem Firmware Update erneut das WAN Menu auf die korrekten
Einstellungen und im Betrieb den Router auf das Online-Verhalten.

6

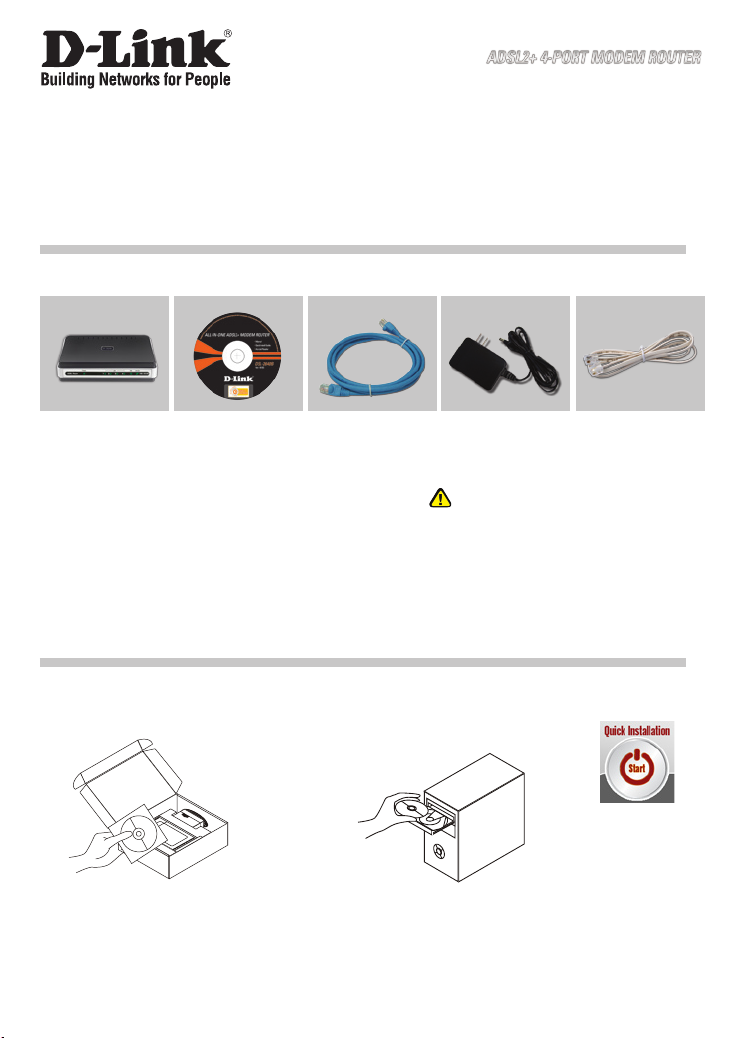

Installationsanleitung
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
ADSL2+ 4-PORT
MODEM ROUTER
Sollte eines dieser Teile fehlen, wenden Sie sich bitte an Ihren Fachhändler.
Lieferumfang
CD-ROM
(Click'n Connect
von D-Link,
Handbuch und
Garantiekarte)
Ethernet-Kabel
(CAT5 UTP)
Netzteil
Standard-IP-Adresse:192.168.1.1
Standardbenutzername: admin
Standardkennwort: admin
1Entnehmen Sie die CD
„Click’n Connect“ von D-Link 2A. Stellen Sie sicher, dass eine Internetverbindung besteht. Schließen
Sie das ETHERNET NOCH NICHT an.
B. Legen Sie die CD „Click’n Connect“
von D-Link in das CD-ROM-Laufwerk
Ihres Computers ein.
Installationsanleitung
Hinweis :
Die Verwendung eines Netzteils
mit abweichender Spannung führt
zur Beschädigung des Geräts und
zum Erlöschen der Garantie.
RJ-11 Kabel
Klicken Sie
3

6 7
Fehlerbehebung
1. Wie kann ich meinen Router DSL-2543B ohne die CD?
• Verbinden Sie den PC über ein Ethernet-Kabel mit dem Router.
• Öffnen Sie einen Webbrowser, und geben Sie die folgende IP-Adresse ein:
http://192.168.1.1
• Sowohl der Standardbenutzername als auch das Standardkennwort lauten admin.
• WennSiedas Kennwortgeänderthaben undIhnendas neueKennwortentfallen ist,müssen
Sie den Router auf die werkseitigen Voreinstellungen zurücksetzen (wie unter Frage 2
beschrieben). Durch diesen Vorgang wird das Kennwort auf admin zurückgesetzt.
2. Wie setze ich meinen Router auf die werkseitigen Standardeinstellungen
zurück?
• Stellen Sie sicher, dass der Router eingeschaltet ist.
• Halten Sie die Rücksetztaste auf der Rückseite des Gerätes etwa 5 bis 8 Sekunden lang
gedrückt.
• Dieser Vorgang dauert etwa 0 - 60 Sekunden.
Hinweis: Durch das Rücksetzen des Routers auf die werkseitigen
Standardeinstellungen werden die aktuellen Konfigurationseinstellungen
gelöscht. Um Ihre Einstellungen erneut zu konfigurieren, melden Sie sich
am Router an (wie in Frage 1 erläutert), und führen Sie dann den Setup-
Assistenten aus.
3. Was kann ich tun, wenn mein Router nicht ordnungsgemäß
funktioniert?
Das Handbuch enthält einen vollständigen Abschnitt zur Fehlerbehebung, den Sie von der
D-Link-Website (siehe unten) herunterladen können. Mithilfe der im Folgenden aufgelisteten
Schritte können Sie jedoch versuchen, eventuell aufgetretene Probleme schnell zu lösen.
• Folgen Sie den entsprechenden Anweisungen zum Zurücksetzen des Routers.
• Überprüfen Sie, ob alle Kabel jeweils an beiden Enden fest angeschlossen sind.
• Überprüfen Sie die LEDs auf der Vorderseite des Routers. Die Netzanzeige (Power)
müsste leuchten, die Statusanzeige müsste blinken und die DSL- und LAN-Anzeigen
müssten ebenfalls leuchten.
• Stellen Sie sicher, dass die Einstellungen im webbasierten Konfigurationsmanager, z. B.
ISP-Benutzername und Kennwort usw., mit den von Ihrem ISP (Internet Service Provider,
Internet-Serviceanbieter) bereitgestellten übereinstimmen.
4. Warum kann ich keine Internetverbindung herstellen?
• ADSL-Kunden sollten sich an ihren ISP wenden und sich vergewissern, ob der ADSL-
Dienst aktiviert wurde und ihr Benutzername und ihr Kennwort korrekt sind.
Technischer Support
Vielen Dank, dass Sie sich für ein Produkt von D-Link entschieden haben. Besuchen Sie
unsere Website unter www.dlink.eu, wenn Sie weiterführende Informationen, Support oder
Produktupdates benötigen oder das Benutzerhandbuch für dieses Produkt herunterladen
möchten.
www.dlink.de
: [phone]

8

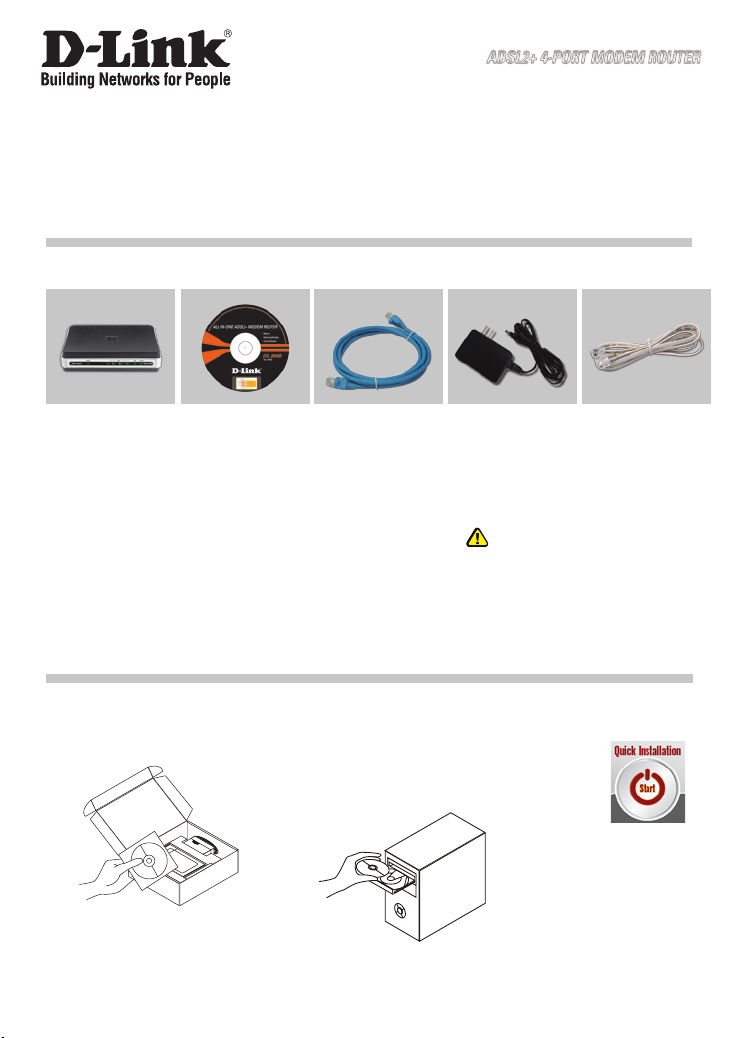

Guide d’installation rapide
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
Routeur ADSL2+
4-PORT MODEM
ROUTER
Si l’un des éléments ci-dessus est manquant, veuillez contacter votre revendeur.
Que contient la boîte ?
CD-ROM
D-Link Click’n Connect,
guide d'installation
rapide et certicat de
garantie
Câble Ethernet
(UTP cat. 5)
Adaptateur
d’alimentation
Adresse IP par défaut : 192.168.1.1
Nom d'utilisateur par défaut : admin
Mot de passe par défaut : admin
1Retirez le CD D-Link Click'n
Connect de son emballage. 2A. Vériez que votre connexion Internet est active. NE branchez PAS le
ETHERNET pour l’instant.
B. Insérez le CD D-Link Click’n Connect
dans le lecteur de votre PC.
Installation rapide
Remarque :
l'utilisation d'une alimentation
électrique d'une tension différente
endommagera ce produit et en-
traînera la nullité de la garantie.
Câble RJ-11
Cliquez sur :
3

8 9
Résolution des problèmes
1. Comment configurer mon routeur DSL-2543B sans le CD-ROM?
• Connectez votre PC sur le routeur à l’aide d’un câble Ethernet.
• Ouvrez votre navigateur web et entrez l’adresse http://192.168.1.1
• Le nom par défaut est ‘admin’. De même pour le mot de passe, ‘admin’.
• Si vous avez changé le mot de passe et que vous ne vous en souvenez plus, vous devrez
faire un reset du routeur pour le remettre en configuration usine (voir point 2), et revenir au
mot de passe ‘admin’.
2. Comment rétablir les paramètres d’usine du routeur?
• Vérifiez que le routeur est sous tension.
• Appuyez sur le bouton de réinitialisation situé à l’arrière de l’appareil pendant 5 à 8 secondes
environ.
• L’opération totale dure approximativement 0 à 60 secondes.
Remarque : Le fait de rétablir les paramètres d’usine du routeur efface
l’ensemble des paramètres de la configuration actuelle. Pour reconfigurer
vos paramètres, connectez-vous au routeur comme expliqué en réponse à la
question correspondante, puis lancez l’assistant de configuration.
3. Que faire si mon routeur ne fonctionne pas bien?
Le manuel du routeur, téléchargeable à partir site Web de D-Link (voir ci-après), contient une
section détaillée sur la résolution des principaux problèmes. Toutefois, vous pouvez suivre les
étapes ci-dessous pour résoudre les problèmes les plus courants :
• Suivez les consignes données dans la section relative à la réinitialisation du routeur.
• Vérifiez que tous les câbles sont correctement branchés aux deux extrémités.
• Contrôlez les voyants à l’avant du routeur. Le voyant d’alimentation doit être allumé, le voyant
d’état doit clignoter, et les voyants DSL et LAN doivent également être allumés.
• Vérifiez que les paramètres indiqués dans le gestionnaire de configuration Web, tels que
le nom d’utilisateur, le mot de passe, etc., correspondent bien à ceux fournis par votre
fournisseur de services Internet.
4. Maintenant, comment me connecter à Internet ?
• Pour les abonnés ADSL, contactez votre fournisseur de services Internet (FSI) pour vous
assurer que le service ADSL est bien activé, et que le nom d’utilisateur et le mot de passe
fournis par votre FSI sont corrects.
Support Technique
Merci d’avoir choisi les produits D-Link. Pour obtenir des informations complémentaires, de l'aide,
des mises à jour ou le manuel utilisateur, visitez le site Web de D-Link à l’adresse : www.dlink.eu.
www.dlink.fr
: 0820 0803 03

10

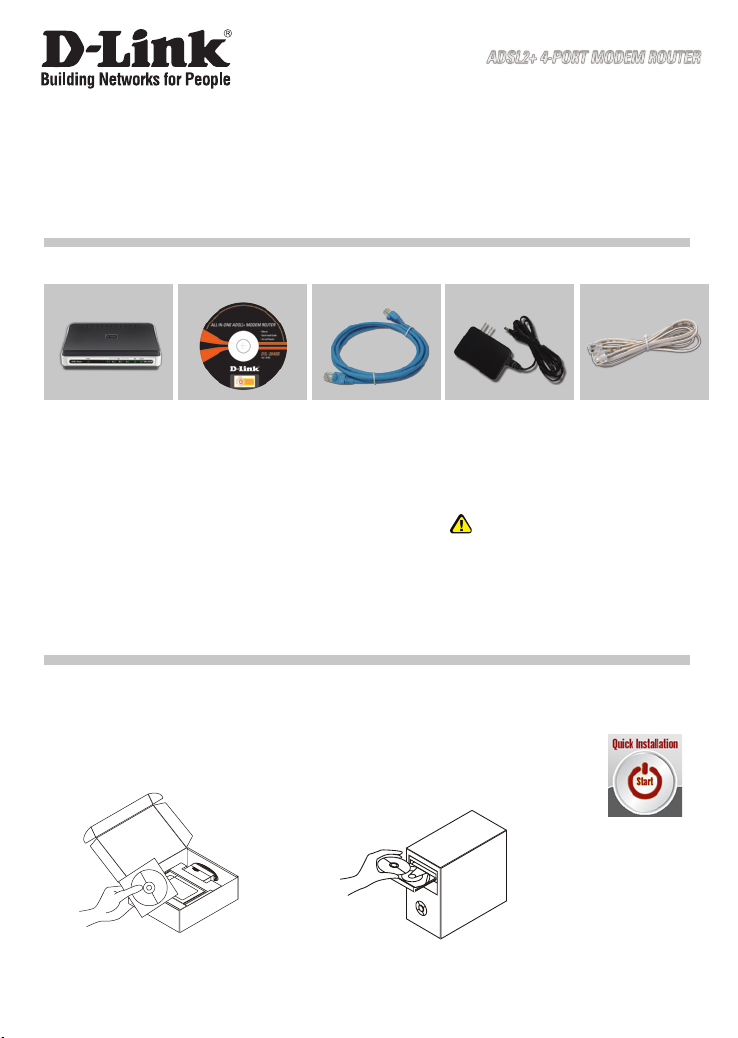

Guía de instalación rápida
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
ADSL2+ 4-PORT
MODEM ROUTER
CD-ROM
(D-Link
Click’n’Connect,
manual y garantía)
Cable Ethernet
(CAT5 UTP)
Adaptador de
alimentación
Si falta alguno de estos componentes, contacte con su proveedor.
IP por defecto: 192.168.1.1
Nombre de usuario por defecto: admin
Contraseña por defecto: admin
1Coja el CD de D-Link Click
and Connect. 2A. Asegúrese de que su conexión a internet está activa. NO conecte
aún el módem.
B. Introduzca el CD de D-Link Click’n
Connect en el ordenador.
Guía de instalación rápida
Contenido del paquete
Nota :
El uso de una fuente de
alimentación con distinto voltaje
puede ser perjudicial y anular la
garantía de este producto.
Cable RJ-11
Haga clic
3

10 11
Solución de problemas
1. ¿Cómo configuro mi router DSL-2543B sin el CD?
• Conecte el PC al router por medio del cable Ethernet.
• Abra el navegador web y escriba la dirección http://192.168.1.1.
• El nombre de usuario por defecto es «admin». La clave de acceso por defecto también es
«admin».
• Si en algún momento ha cambiado la clave de acceso y no la recuerda, tendrá que restablecer
en el router los parámetros por defecto (pasos en la pregunta 2), en la que la clave de acceso
vuelve a ser «admin».
2. ¿Cómo puedo restablecer la configuración predeterminada de fábrica
del router?
• Compruebe que el router está encendido.
• Mantenga pulsado entre 5 y 8 segundos el botón de reinicio en la parte posterior del
aparato.
• Tardará aproximadamente entre 0 y 60 segundos en realizar este proceso.
Nota: Al restablecer en el router los parámetros por defecto, se borrarán los
parámetros de configuración actuales. Para reconfigurar los ajustes, acceda
al router tal como se describe en la pregunta 1 y ejecute el asistente de
configuración.
3. ¿Qué puedo hacer si el router no funciona correctamente?
El manual contiene toda una sección sobre solución de problemas. Puede descargarlo desde
el sitio web de D-Link (ver a continuación). No obstante, puede seguir estos pasos rápidos para
intentar resolver posibles problemas:
• Siga las instrucciones indicadas para restablecer el router.
• Compruebe que todos los cables están conectados firmemente en ambos extremos.
• Compruebe los indicadores luminosos de la parte frontal del router. El indicador de alimentación
debe estar encendido, el indicador de estado debe parpadear y los indicadores DSL y LAN
también deben estar encendidos.
• Compruebe que los ajustes del gestor de configuración con base en la Web (p. ej., nombre de
usuario y contraseña de ISP, etc.) son los mismos que los que le ha facilitado su ISP.
4. ¿Por qué no consigo conectarme a Internet?
• Si está abonado a una línea ADSL, póngase en contacto con su ISP para confirmar que el
servicio ADSL está activado y que su nombre de usuario y contraseña de ISP son correctos.
Asistencia técnica
Gracias por elegir los productos de D-Link. Si desea más información, asistencia, actualizaciones
del producto o descargar el Manual del usuario, visite el sitio web de D-Link: www.dlink.eu.
www.dlink.es
: [phone]

12

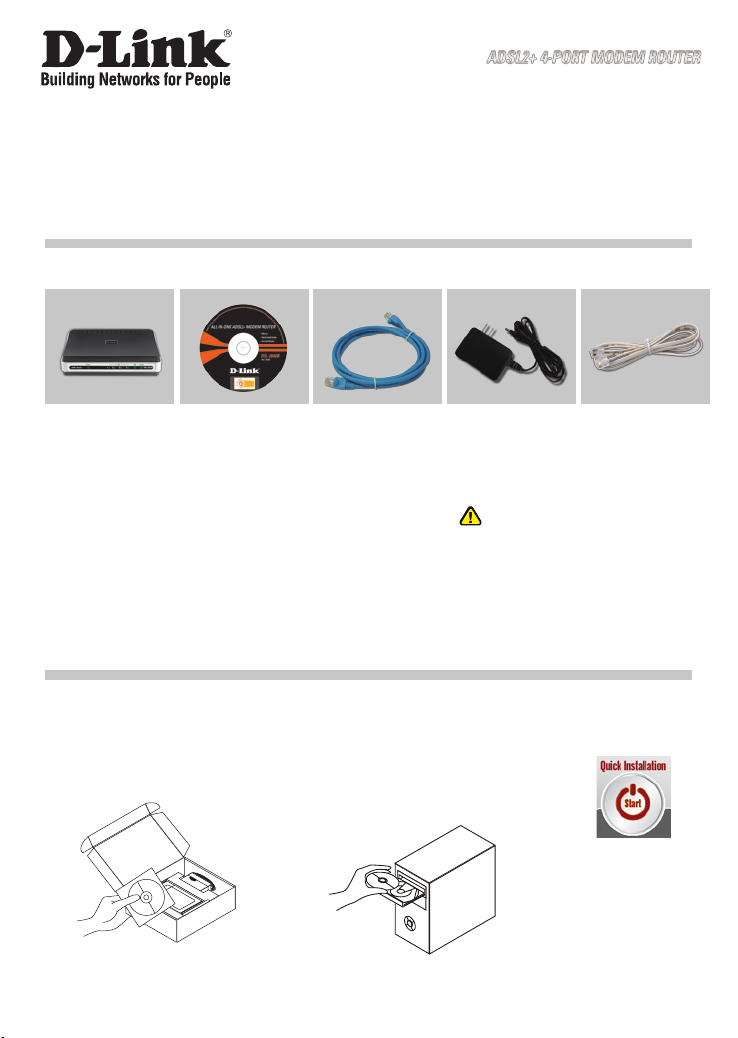

Guida di Installazione Rapida
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
ADSL2+ 4- PORT
MODEM ROUTER
CD-ROM
(D-Link
Click’n’Connect.
manuale e garanzia)
Cavo Ethernet
(CAT5 UTP)
Trasformatore di
corrente
Se uno dei componenti dovesse risultare mancante, contattare il rivenditore.
Indirizzo IP di default: 192.168.1.1
Nome utente di default: admin
Password di default: admin
1Rimuovere il CD D-Link
Click and Connect. 2A. Vericare che la connessione Internet sia attiva. Per il momento NON collegare il
ETHERNET.
B. Inserire il CD D-Link Click’n Connect nel
computer.
Installazione rapida
Contenuto del pacchetto
Nota :
L'utilizzo di un trasformatore con
voltaggio differente danneggia
il dispositivo e compromette la
validità della garanzia.
Cavo RJ-11
Fare clic
3

12 13
Risoluzione degli errori
1. Come fare per configurare il router DSL-2543B senza CD?
• Connettere il PC al router utilizzando un cavo Ethernet.
• Aprire il browser web e inserire l’indirizzo http://192.168.1.1
• Il nome utente di default è “admin”. La password di default è “admin”.
• Se la password è stata modificata e non si ricorda il nuovo valore utilizzato, è necessario
ripristinare le impostazioni di default del router (procedura descritta nella domanda 2). In
questo modo la password torna a essere “admin”.
2. Come è possibile ripristinare le impostazioni predefinite del router?
• Assicurarsi che il router sia acceso.
• Premere e tenere premuto il pulsante di ripristino nel retro del dispositivo per circa 5-8
secondi.
• Il completamento dell'operazione richiederà da 0 a 60 secondi circa.
Nota: il ripristino delle impostazioni predefinite del router comporterà la
cancellazione delle attuali impostazioni di configurazione. Per configurare
nuovamente le impostazioni accedere al router come descritto alla domanda
1, quindi avviare la Configurazione guidata.
3. Quali operazioni è necessario eseguire se il router non funziona
correttamente?
Il manuale, scaricabile dal sito Web D-Link (vedere sotto), include un'intera sezione dedicata
alla risoluzione dei problemi. Per tentare di risolvere eventuali problemi, è tuttavia possibile
eseguire alcune semplici e rapide operazioni:
• Eseguire il ripristino del router attenendosi alle relative istruzioni.
• Verificare che tutti i cavi siano correttamente collegati da entrambe le estremità.
• Controllare i LED sul pannello frontale del router. La spia di alimentazione deve essere
accesa, quella di stato deve lampeggiare e le spie DSL e LAN devono essere accese.
• Assicurarsi che le impostazioni specificate nel programma di gestione della configurazione
basato su Web, ad esempio nome utente e password dell'ISP, siano identiche a quelle fornite
dall'ISP.
4. Perché la connessione Internet non è disponibile?
• Se è stato sottoscritto un contratto per la linea ADSL, contattare l'ISPper verificare l'attivazione
del servizio e la correttezza del nome utente e della password assegnata.
Supporto tecnico
Grazie per aver scelto i prodotti D-Link. Per maggiori informazioni, per ricevere supporto e
aggiornamenti o per scaricare il manuale utente, visitare il sito web di D-Link all’indirizzo www.
dlink.eu.
www.dlink.it
: 199 400057

14

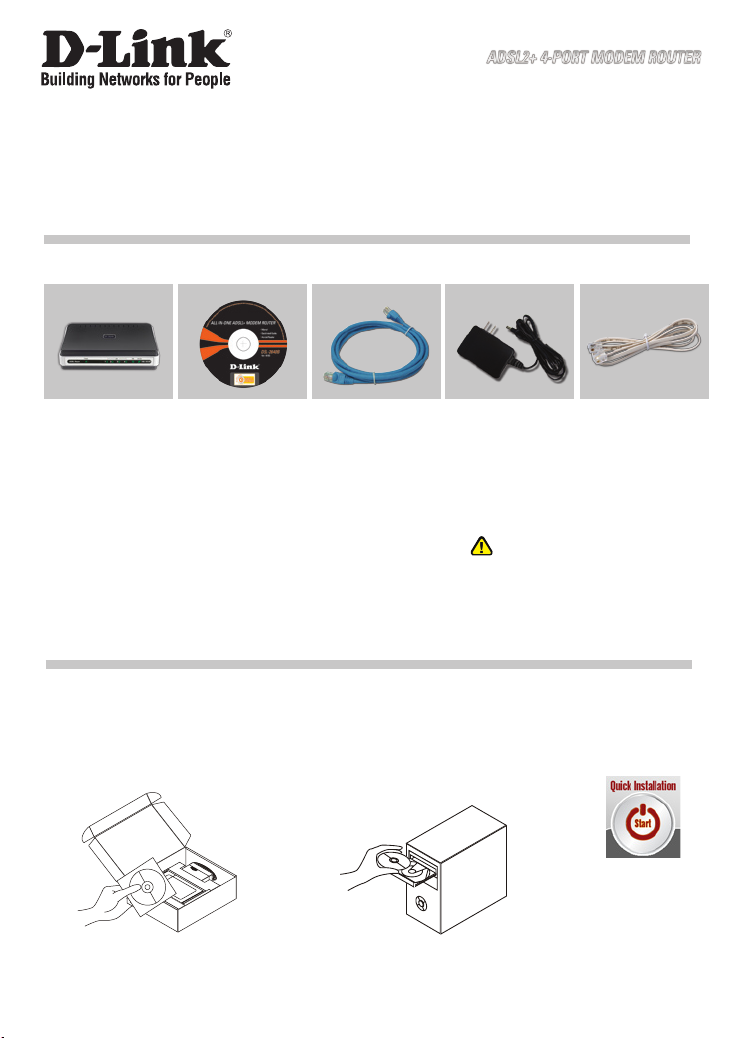

Beknopte installatiehandleiding
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
ADSL2+ 4-PORT
MODEM ROUTER
Als een van deze items ontbreekt, neemt u contact op met de leverancier.
Inhoud van de verpakking
Cd
(D-Link
Click’n’Connect.
Handleiding en
garantieformulier.)
Ethernet-kabel
(CAT 5 UTP)
Voedingsadapter
Standaard-IP-adres: 192.168.1.1
Standaardgebruikersnaam: admin
Standaardwachtwoord: admin
1Verwijder de cd D-Link Click’n
Connect. 2A. Controleer of uw internetverbinding actief is. Sluit het ETHERNET nog
NIET aan.
B. Plaats de cd D-Link Click’n Connect
in de computer.
Snelle installatie
Opmerking :
Als u een voeding met een andere
netspanning gebruikt, heeft dit
beschadiging van het product tot gevolg
en vervalt de garantie.
RJ-11-kabel
Klik op
3

14 15
Problemen oplossen
1. Hoe configureer ik mijn DSL-2543B router zonder de cd?
• Gebruik een Ethernet-kabel om uw computer te verbinden met de router.
• Open een webbrowser en voer het adres http://192.168.1.1 in en druk op Enter.
• De gebruikersnaam is standaard ingesteld op 'admin'. Het wachtwoord is standaard ingesteld
op 'admin'.
• Als u het wachtwoord hebt gewijzigd en het nieuwe wachtwoord bent vergeten, moet u de
fabrieksinstellingen van de router herstellen (zie vraag 2) om het wachtwoord weer in te
stellen op ‘admin’.
2. Hoe reset ik mijn router naar de fabrieksinstellingen?
• Zorg dat de router ingeschakeld is.
• Druk de reset-knop achteraan het toestel in en hou die knop ingedrukt gedurende ongeveer
5 tot 8 seconden.
• Het voltooien van deze procedure vereist plus minus 0~60 seconden.
Opmerking: Bij resetten van de router naar de default fabrieksinstellingen
zullen de huidige configuratie-instellingen verloren gaan. Om instellingen te
herconfigureren, log eerst in op de router zoals uiteengezet, en laat dan de
Setup-wizard lopen.
3. Wat te doen als mijn router niet correct functioneert?
De handleiding bevat een volledig hoofdstuk gewijd aan probleemoplossing en kan worden
gedownload van de D-link website (zie onder). Er zijn echter enkele snelle maatregelen die U
kunt nemen om problemen op te lossen:
• Volg de gepaste instructies om de router te resetten.
• Zorg er voor dat alle kabels stevig bevestigd zijn aan beide uiteinden.
• Controleer de LED’s op de voorzijde van de router. De stroomindicator moet branden, de
Statusindicator moet flikkeren, en ook de DSL- en LAN-indicators moeten branden.
• Zorg ervoor dat de instellingen in het Web-gebaseerde Instellingenbeheer (Configuration
Manager) , bvb. ISP gebruikersnaam en paswoord enz…., dezelfde zijn als de instellingen
die uw Internet Service Provider u verschaft heeft.
4. Waarom krijg ik geen internetverbinding?
• Voor ADSL abonnees: Neem a.u.b. contact op met uw ISP om te verifiëren of uw ADSL-
verbinding reeds is geactiveerd, en of uw gebruikersnaam en pazswoord correct zijn.
Technische ondersteuning
D-Link stelt het zeer op prijs dat u hebt gekozen voor een van onze producten. Ga voor meer
informatie, ondersteuning, productupdates of handleidingen naar de website van D-Link op het
adres www.dlink.eu.
www.dlink.nl
: 0900 501 2007

16
Skrócona instrukcja obsługi
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
ADSL2+ 4-PORT
MODEM ROUTER
Zawartość opakowania
płyta CD Kabel Ethernet
(CAT5 UTP)
Zasilacz
Jeśli jakiegoś wyposażenia brakuje, skontaktuj się ze sprzedawcą.
Domyślne IP: 192.168.1.1
Domyślan nazwa użytkownika: admin
Domyślne hasło: admin
1Wyjmij płytę D-Link
Click and Connect. 2A. Upewnij się, że Twoje połączenie z internetem jest aktywne. NIE
PODŁĄCZAJ ETHERNETu.
B. Włóż płytę D-Link Click’n Connect do
napędu CD.
Szybka instalacja
Notatka:
Użycie zasilacza o innym
napięciu spowoduje uszkodzenie
urządzenia i utratę gwarancji.
Kabel RJ-11
Kliknij
3

16 17
Rozwiązywanie problemów
1. Jak skonfigurować ruter DSL-2543B nie posiadając płyty CD?
• Podłącz do rutera komputer PC przy użyciu kabla Ethernet.
• Otwórz przeglądarkę internetową i wpisz adres http://192.168.1.1
• Domyślną nazwą użytkownika jest ‘admin’. Domyślnym hasłem również jest ‘admin’.
• Jeśli zmieniłeś hasło i nie pamiętasz go, będziesz musiał przywrócić ruter do ustawień
fabrycznych (wykonując kroki opisane w pytaniu 2). Spowoduje to przywrócenie hasła
‘admin’.
2. Jak zresetować mój ruter do ustawień fabrycznych?
• Upewnij się, że ruter jest podłączony.
• Naciśnij i przytrzymaj przycisk reset z tyłu urządzenia przez ok. 5 do 8 sekund.
• Potrwa to ok. 0~60 sekund.
Uwaga: Resetowanie rutera do ustawień fabrycznych spowoduje usunięcie
aktualnej konfiguracji. Aby ponownie skonfigurować ustawienia, należy
zalogować się jeden raz do rutera jak przedstawiono w pytaniu i uruchomić
kreatora konfiguracji.
3. Co mogę zrobić, gdy mój ruter nie działa właściwie?
W podręczniku, który można ściągnąć ze strony D-Link (patrz poniżej), znajduje się cały
rozdział na temat rozwiązywania problemów, jednak oprócz tego możesz wykonać trzy
szybkie kroki, aby rozwiązać problem:
• Postępuj zgodnie ze wskazówkami, aby zresetować ruter.
• Sprawdź, czy wszystkie przewody są dobrze podłączone na obu końcach.
• Sprawdź diody z przodu rutera. Wskaźnik zasilania powinien świecić, wskaźnik statusu
powinien migać, a wskaźniki DSL i LAN również powinny świecić.
• Upewnij się, że ustawienia w sieciowym menedżerze konfiguracji, jak nazwa dostawcy usług
internetowych, hasło itd., są takie same jak ustawienia, które otrzymałeś od dostawcy.
4. Dlaczego nie mogę połączyć się z Internetem?
• Subskrybenci ADSL powinni skontaktować się ze swoim dostawcą usług internetowych, aby
upewnić się, że udostępniono im usługę ADSL i że nazwa użytkownika i hasło od dostawcy
są poprawne.
Wsparcie techniczne
Dziękujemy za wybranie produktów D-Link. W celu uzyskania dodatkowych informacji, wsparcia,
sterowników i dokumentacji do produktu, odwiedź strony internetowe D-Link:www.dlink.eu
www.dlink.pl
: ([phone]

18
Stručný návod na instalaci
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
ADSL2+ 4-PORT
MODEM ROUTER
CD-ROM
(D-Link
Click’n’Connect.
Návod a záruka)
Ethernetový (CAT5
UTP) kabel
Napájecí adaptér
Pokud některá položka chybí, kontaktujte prodejce.
Výchozí IP: 192.168.1.1
Výchozí Username: admin
Výchozí Password: admin
1Vyjměte CD D-Link Click
and Connect. 2A. Zkontrolujte, zda je aktivní připojení k Internetu. ETHERNET zatím
NEPŘIPOJUJTE.
B. Vložte CD D-Link Click’n Connect do
počítače.
Rychlá instalace
Obsah dodávky
Poznámka :
Použití napájecího zdroje s jiným
jmenovitým napětím poškodí
zařízení a zapříčiní ztrátu záruky.
RJ-11 kabel
Klikněte na
3

18 19
Řešení problémů
1. Jak mám nakonfigurovat směrovač DSL-2543B bez CD?
• Připojte PC ke směrovači přes ethernetový kabel.
• Spusťte webový prohlížeč a zadejte adresu http://192.168.1.1
• Výchozí jméno uživatele je „admin“. Výchozí heslo je také „admin“.
• Pokud jste heslo změnili a nepamatujete si jej, budete muset směrovač restartovat, aby se
obnovilo výchozí tovární nastavení (viz kroky v dotazu 2), čímž se nastaví heslo zpět na
„admin“.
2. Jak mohu obnovit výchozí tovární nastavení směrovače?
• Ujistěte se, že je směrovač zapnutý.
• Stiskněte a asi 5 až 8 sekund podržte resetovací tlačítko na zadní straně zařízení.
• Celý proces by se měl dokončit za 0 až 60 sekund.
Poznámka: Po obnovení továrních nastavení směrovače se vymaže aktuální
nastavení konfigurace. Chcete-li nastavení znovu konfigurovat, přihlaste
se ke směrovači podle postupu uvedeného v otázce 1 a spusťte Průvodce
instalací (Setup Wizard).
3. Co mám dělat v případě, že směrovač nefunguje správně?
Příručka obsahuje část věnovanou řešení problémů a lze ji stáhnout z webových stránek D-
Link (viz níže). Každý problém se však můžete pokusit vyřešit několika rychlými kroky:
• Vyresetujte směrovač podle uvedených pokynů.
• Ověřte, že všechny kabely jsou na obou koncích pevně připojené.
• Zkontrolujte indikátory LED na přední straně směrovače. Indikátor napájení (Power) by měl
svítit, stavový indikátor (Status) by měl blikat a indikátory DSL a LAN by měly také svítit.
• Zajistěte, aby nastavení ve webovém správci konfigurace, například uživatelské jméno
a heslo od poskytovatele internetového připojení, bylo stejné jako nastavení, které vám
poskytovatel internetového připojení poskytl.
4. Proč se nemohu připojit k internetu?
• Uživatelé ADSL by se měli obrátit na svého poskytovatele internetového připojení a ujistit se,
že služba ADSL byla aktivována a uživatelské jméno i heslo od poskytovatele internetového
připojení je správné.
Technická podpora
Děkujeme, že jste si vybrali produkty D-Link. Další informace, podporu, aktualizace produktu a
návody získáte na webových stránkách D-Link www.dlink.eu.
www.dlink.cz
: 224 247 503

20
Gyors telepítési útmutató
DSL-2543B
ADSL2+ 4-PORT MODEM ROUTER
DSL-2543B
ADSL2+ 4-PORT
MODEM ROUTER
CD-ROM
(D-Link
Click’n’Connect.
Használati útmutató
és garancia)
Ethernet (CAT5
UTP) kábel
Áram adapter
Ha az alábbi elemek bármelyike hiányzik, kérjük, keresse meg értékesítőjét.
Alapértelmezett IP: 192.168.1.1
Alapértelmezett felhasználónév: admin
Alapértelmezett jelszó: admin
1Vegye ki a D-Link Click and
Connect CD-t. 2A. Ellenőrizze, hogy az Internet kapcsolat aktív-e! MÉG NE dugja be
a ETHERNETet.
B. Helyezze be a D-Link Click’n
Connect CD-t a számítógépbe.
Gyors telepítési
A csomag tartalma
Figyelem :
Eltérő feszültségű áramforrás
használata károsíthatja a
készüléket, és érvényteleníti a
garanciát.
RJ-11 kábel
Kattintson!
3
