D-Link Powerline AV 500 User manual

Quick Installation Guide
DHP-W311AV
Powerline AV 500
Wireless N Mini Starter Kit
Installationsanleitung
Guide D’installation
Guía de Instalación
Guida di Installazione
Installatiehandleiding
Instrukcja Instalacji
Instalační příručka
Telepítési Segédlet
Installasjonsveiledning
Installationsvejledning
Asennusopas
Installationsguide
Guia de Instalação
Οδηγο Γρηγορη Εγκατασταση
Vodič za Brzu Instalaciju
Kratka Navodila za Uporabo
Ghid de Instalare Rapidă (DHP-308AV & DHP-W310AV)Version
1.10 | April 8, 2013

1
DHP-W311AV
ENGLISH

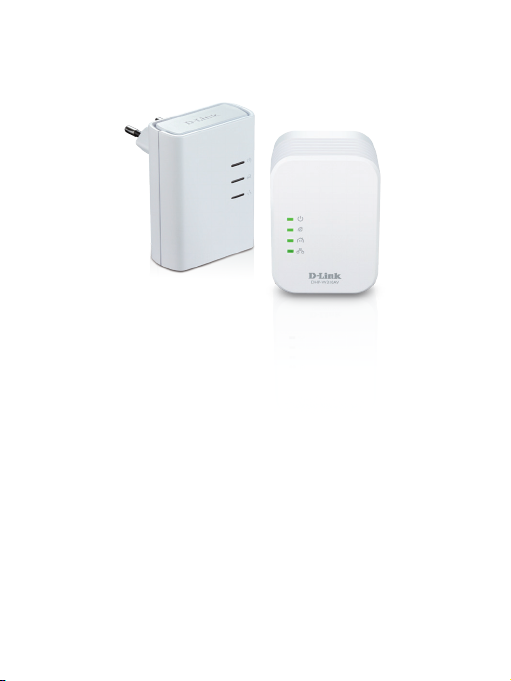

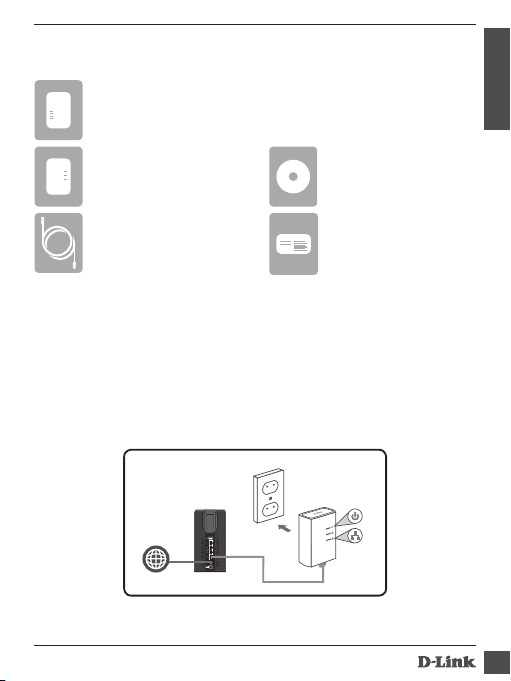

Package Contents
Wi-Fi Conguration Note
DHP-308AV Powerline AV
500 Mini Adapter
Wi-Fi Conguration CardCAT5 Ethernet Cable (2x)
DHP-W310AV Powerline AV 500 Wireless N Mini Extender
Installation CD-ROM
Hardware Installation
1. Plug the DHP-308AV Powerline AV 500 Mini Adapter into a wall outlet near
your router. Connect one of the included Ethernet cables to a LAN port on
your router, and connect the other end of the cable to your DHP-308AV.
DHP-308AV
ROOM A
RouterInternet

DHP-W311AV
2
ENGLISH

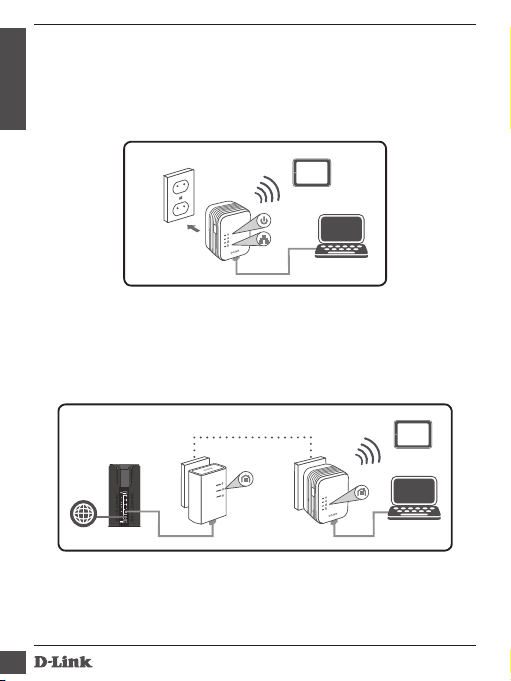

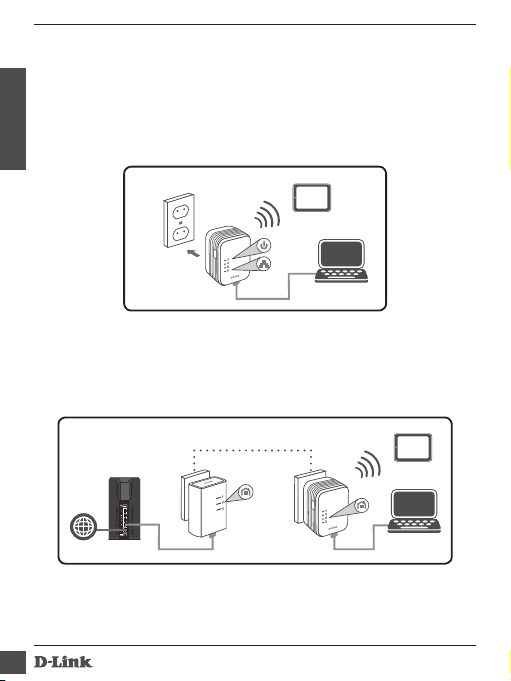

2. Plug the Powerline AV 500 Wireless N Mini Extender into a wall outlet
in a place you want to extend your network. Insert one end of the
second included Ethernet cable into the DHP-W310AV, and the
other end into your computer. You may also connect to the DHP-W310AV
over Wi-Fi with the information on the Wireless Conguration Card.
ROOM B
DHP-W310AV
iPad
Notebook
3. Your router, DHP-308AV, DHP-W310AV, and computer are all connected
now. Proceed to “First-time Conguration” on the next page.
ROOM A ROOM B
DHP-W310AVDHP-308AVRouterInternet Notebook
iPad

3
DHP-W311AV
ENGLISH
First-time Conguration

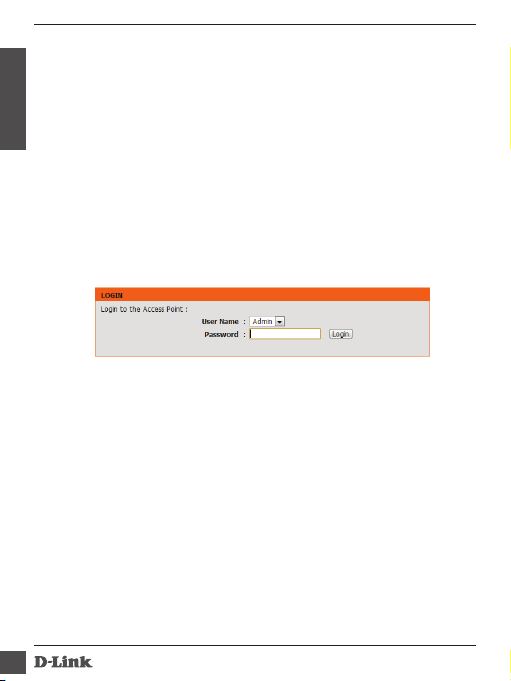

1. Use your web browser to go to:
Windows: http://dlinkapWXYZ or http://dlinkap
Mac OS: http://dlinkapWXYZ.local. or http://dlinkap.local.
Where WXYZ is the last 4 digits of the MAC address. The full address is
available on the included Wireless Conguration Card.

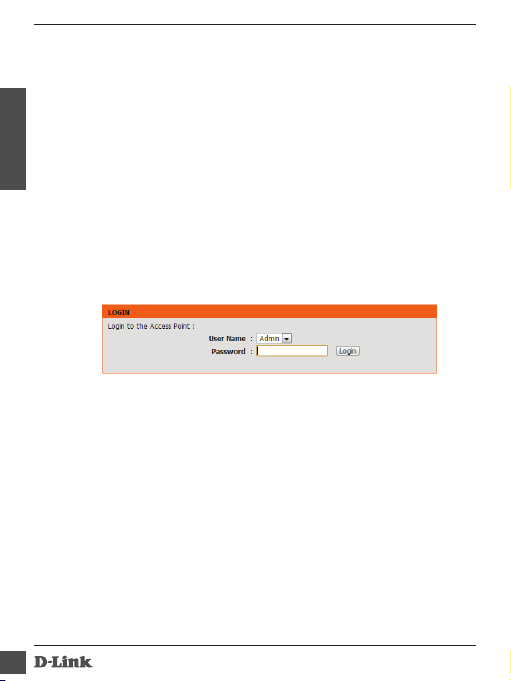

2. Select ADMIN for the User Name and leave the Password blank.

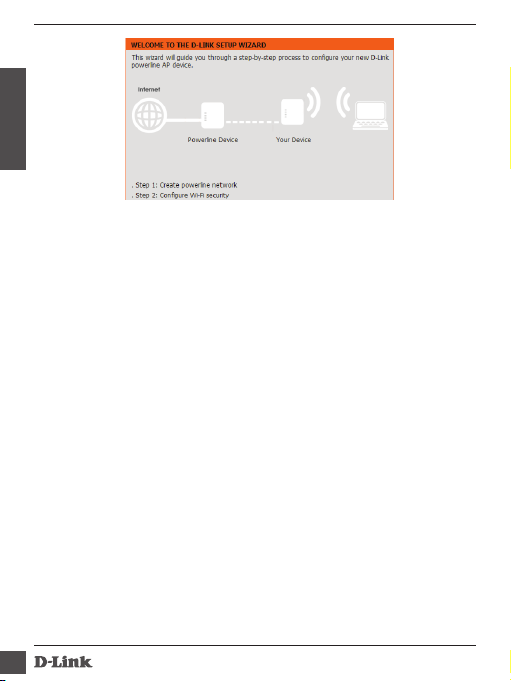

3. From the landing page, start the Setup Wizard for Powerline Connection.
4. When prompted, press the Common Connect Button for 2 seconds on the
DHP-308AV to connect it to the DHP-W310AV.
Note: If you have not previously secured your existing Powerline
network, you will need to set up security for all of your existing Powerline
devices. Perform the following steps for each device: press the Common
Connect Button on the DHP-W310AV, then press the Simple Connect
Button on your existing Powerline device within 2 minutes.

DHP-W311AV
4
ENGLISH
Frequently Asked Questions
Q: Why can’t my DHP-W310AV nd my DHP-308AV?
• Be sure you are plugging each directly into a wall outlet. Plugging into
anything else may slow or stop the connection.
• The electrical wiring must have a direct connection. For example, Powerline
connections may not be available across a street or to dierent units in an
apartment building.
Q: My connection is erratic and sometimes cuts out or is slow, why?
• Try to keep nearby outlets free of other devices, especially chargers and hair
dryers, to minimize electrical interference.
Q: How do I nd my wireless network? Why does it have such a weird
name? Can I change it?
• You can nd the Wi-Fi name (SSID) and password on the Wireless
Conguration Card. Common names and passwords like dlink or password
are avoided for security purposes.
• You can change your wireless settings by navigating a web browser to
http://dlinkapWXYZ.local. then Setup then Wireless Settings. WXYZ is an
example, the real address is on your conguration card.
5. Follow the wizard’s steps to set up your Powerline network. For more
detailed support, please refer to the User Manual.

5
DHP-W311AV
ENGLISH
United Kingdom (Mon-Fri) , Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri), Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm o peak times
Technical Support
Q: Can I use only the DHP-W310AV or DHP-308AV to get online?
• Powerline devices work together to create a network. They communicate
over your electrical wiring, but you still need an Internet connection from a
router and/or modem.
Q: Can I use more than one Powerline device at a time?
• Yes you can! D-Link oers a host of Powerline devices that include adapters,
extenders, and routers.

DHP-W311AV
6
DEUTSCH

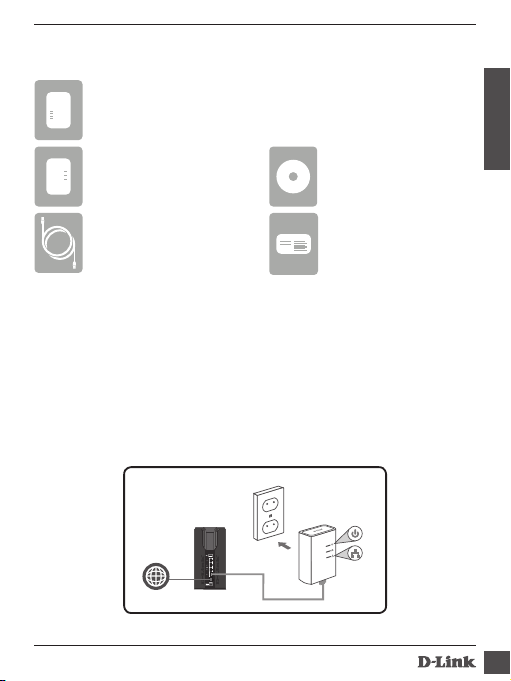

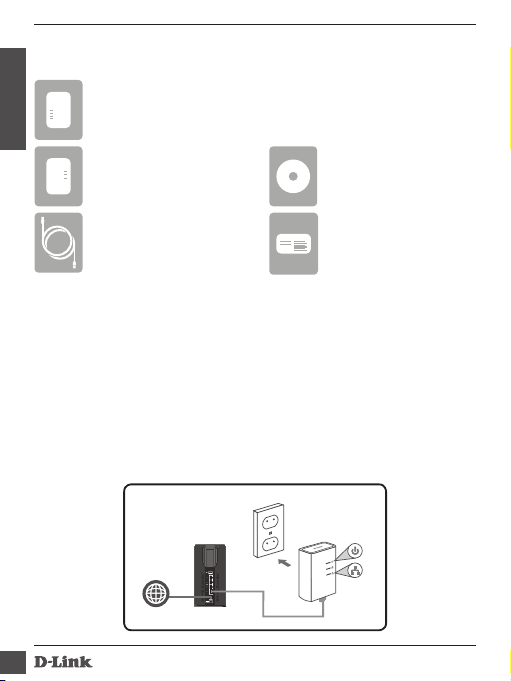

Packungsinhalt
Wi-Fi-
Kongurationshinweis
DHP-308AV Powerline AV
500 Mini Adapter
Wireless Conguration
Card
(Kongurationskarte)
Kat.5 Ethernet-Kabel (2x)
DHP-W310AV Powerline AV 500 Wireless N Mini Extender
Installations-CD
Hardware-Installation
1. Schließen Sie den DHP-308AV Powerline AV 500 Mini Adapter an eine
Wandsteckdose nicht weit von Ihrem Router an. Schließen Sie eines der
mitgelieferten Ethernet-Kabel an einen LAN-Port Ihres Routers an und
stecken Sie das andere Ende des Kabels in Ihren DHP-308AV.
DHP-308AV
RAUM A
RouterInternet

7
DHP-W311AV
DEUTSCH

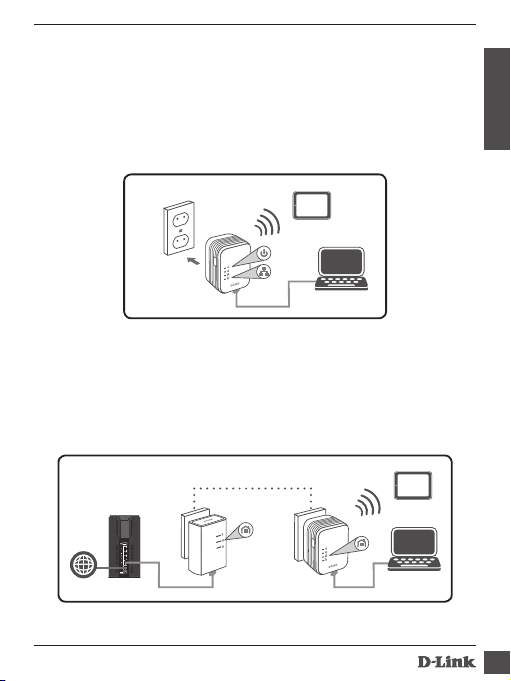

2. Schließen Sie den DHP-W310AV Powerline AV 500 Wireless N Mini
Extender dort an eine Wandsteckdose an, wo Sie Ihr Netzwerk
erweitern möchten. Stecken Sie das eine Ende des zweiten mitgelieferten
Ethernet-Kabels in den DHP-W310AV und das andere Ende in Ihren Comp
uter. Sie können auch eine Verbindung zum DHP-W310AV über Wi-Fi
herstellen. Nutzen Sie dazu die Informationen auf der Wireless Conguration
Card (Kongurationskarte für drahtlose Verbindungen).
RAUM B
DHP-W310AV
iPad
Notebook
3. Ihr Router, DHP-308AV, DHP-W310AV und Ihr Computer sind nun alle
miteinander verbunden. Fahren Sie mit “Erstkonguration” auf der nächsten
Seite fort.
RAUM A RAUM B
DHP-W310AVDHP-308AVRouterInternet Notebook
iPad

DHP-W311AV
8
DEUTSCH
Erstkonguration

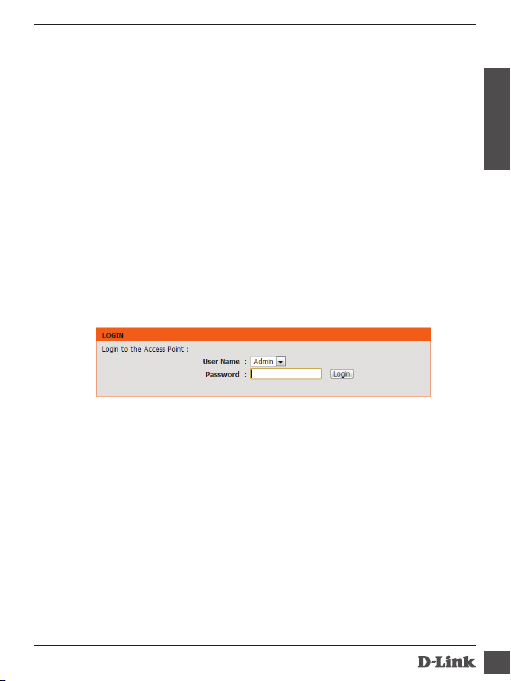

1. Verwenden Sie Ihren Webbrowser, um folgende Seite aufzurufen:
Windows: http://dlinkapWXYZ oder http://dlinkap
Mac OS: http://dlinkapWXYZ.local. oder http://dlinkap.local.
Wobei WXYZ die letzten 4 Ziern der MAC-Adresse darstellen. Sie nden
die vollständige Adresse auf der mitgelieferten Wireless Conguration
Card (Kongurationskarte für drahtlose Verbindungen).
2. Geben Sie als Benutzernamen ADMIN ein und lassen Sie das Kennwortfeld
leer.

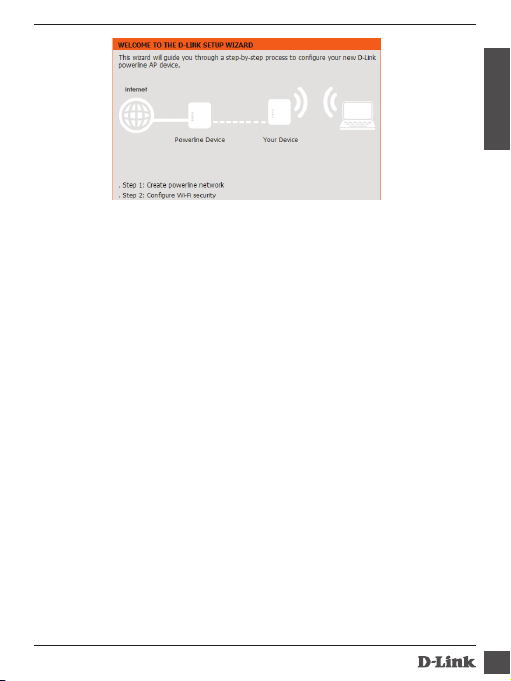

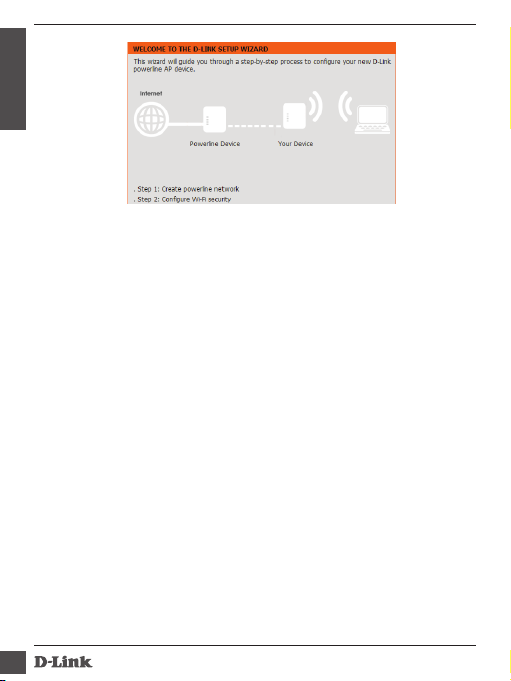

3. Starten Sie den Einrichtungsassistenten für die Powerline-Verbindung
(Setup Wizard for Powerline Connection) von der Startseite.
4. Sobald Sie dazu aufgefordert werden, drücken Sie 2 Sekunden lang auf die
Taste 'Common Connect' auf dem DHP-308AV, um eine Verbindung zum
DHP-W310AV herzustellen.
Hinweis: Sollten Sie vorher noch nicht bereits Ihr vorhandenes
Powerline-Netzwerk gesichert haben, müssen Sie die entsprechenden
Sicherheitsmaßnahmen jetzt für Ihre gesamten Powerline-Geräte
vornehmen. Führen Sie die folgenden Schritte für jedes Gerät durch:
Drücken Sie auf die ‘Common Connect’-Taste auf dem DHP-W310AV
und drücken Sie dann innerhalb von 2 Minuten auf die ‘Simple
Connect’-Taste auf Ihrem Powerline-Gerät.

9
DHP-W311AV
DEUTSCH
Häug gestellte Fragen
F: Warum kann mein DHP-W310AV meinen DHP-308AV nicht nden?
• Schließen Sie unbedingt jedes der Geräte direkt an eine Wandsteckdose an.
Alle anderen Anschlüsse könnten die Verbindung verlangsamen oder sogar
vollständig unterbrechen.
• Die Verdrahtung muss eine direkte Verbindung bieten. So sind Powerline-
Verbindungen über eine Straße hinweg oder zu unterschiedlichen Einheiten
in einem Mietshaus möglicherweise nicht verfügbar.
F: Meine Verbindung ist unbeständig und reißt gelegentlich ab oder ist langsam.
Warum?
• Halten Sie andere Geräte von den in der Nähe bendlichen Anschlüssen
entfernt. Das gilt insbesondere für Auadegeräte und Haartrockner, um
elektrische Störungen zu minimieren.
F: Wie nde ich mein drahtloses Netzwerk (Funknetz)? Warum hat es einen
solchen merkwürdigen Namen? Darf ich ihn ändern?
• Sie nden den Wi-Fi Namen (SSID) und das Kennwort auf der Wireless
Conguration Card. Aus Sicherheitsgründen werden allgemein
5. Folgen Sie der schrittweisen Anleitung des Assistenten, um Ihr
Powerline-Netz einzurichten. Ausführlichere Informationen nden Sie im
Benutzerhandbuch.

DHP-W311AV
10
DEUTSCH
gebräuchliche Namen und Kennwörter wie dlink oder password vermieden.
• Sie können Ihre Funkeinstellungen ändern, indem Sie einen Webbrowser
verwenden, http://dlinkapWXYZ.local. aufrufen und dann Setup und
Wireless Settings (Funkeinstellungen) wählen. WXYZ ist lediglich ein
Beispiel. Die korrekte Adresse nden Sie auf Ihrer Wireless Conguration
Card (Kongurationskarte).
F: Kann ich nur den DHP-W310AV oder DHP-308AV verwenden, um online zu
gehen?
• Powerline-Geräte arbeiten zusammen, um ein Netzwerk zu erstellen.
Sie kommunizieren über Ihre vorhandenen elektrischen Leitungen. Sie
brauchen aber trotzdem eine Internetverbindung von einem Router und/
oder Modem.
F: Kann ich mehr als ein Powerline-Gerät zur gleichen Zeit verwenden?
• Ja, das ist möglich! D-Link bietet Ihnen eine Reihe von Powerline-Geräten,
wie unter anderem Adapter, Extender und Router.
Deutschland: Web: http://dlink.com
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://dlink.com
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://dlink.com
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
Technische Unterstützung

11
DHP-W311AV
FRANÇAIS

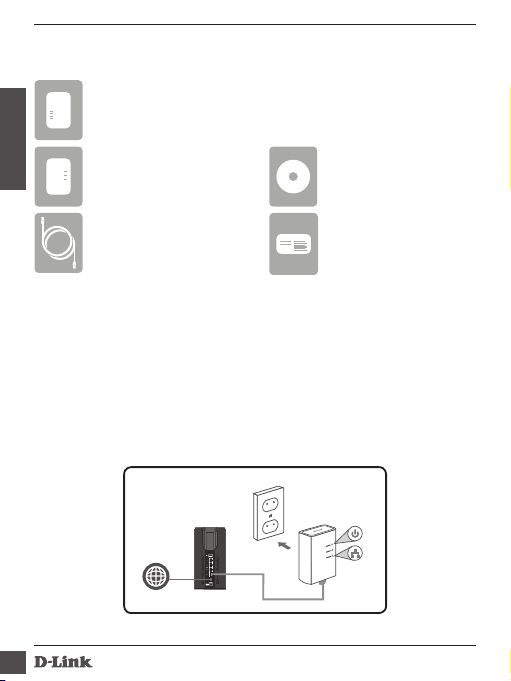

Contenu de la boîte
Note sur la conguration
du Wi-Fi
Mini-adaptateur CPL AV
500 DHP-308AV
Carte de conguration
du Wi-Fi
Câble EthernetCAT5 (x2)
Mini prolongateur Wireless N CPL AV 500 DHP-W310AV
CD-ROM d'installation
Installation du matériel
1. Branchez le mini-adaptateur CPL AV 500 DHP-308AV dans une prise murale
située à proximité de votre routeur. Connectez une extrémité de l'un des
câbles Ethernet fournis à un port LAN de votre routeur et l'autre extrémité, à
votre DHP-308AV.
DHP-308AV
PIÈCE A
RouteurInternet

DHP-W311AV
12
FRANÇAIS

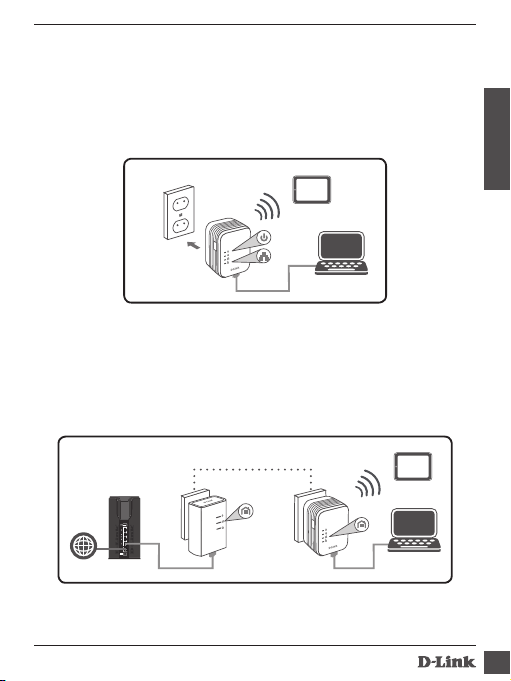

2. Branchez le Mini prolongateur Wireless N CPL AV 500 DHP-
W310AV dans une prise murale de la pièce où vous voulez étendre
votre réseau. Connectez une extrémité du second câble Ethernet
fourni au DHP-W310AV et l'autre extrémité, à votre ordinateur. Vous
pouvez également connecter le DHP-W310AV ou le Wi-Fi à l'aide
des informations données sur la Carte de conguration sans l.
PIÈCE B
DHP-W310AV
iPad
Notebook
3. Votre routeur, le DHP-308AV, le DHP-W310AV et l'ordinateur sont maintenant
tous connectés. Passez à la section « Première conguration » en page
suivante.
PIÈCE A PIÈCE B
DHP-W310AVDHP-308AVRouteurInternet Notebook
iPad

13
DHP-W311AV
FRANÇAIS
Première conguration

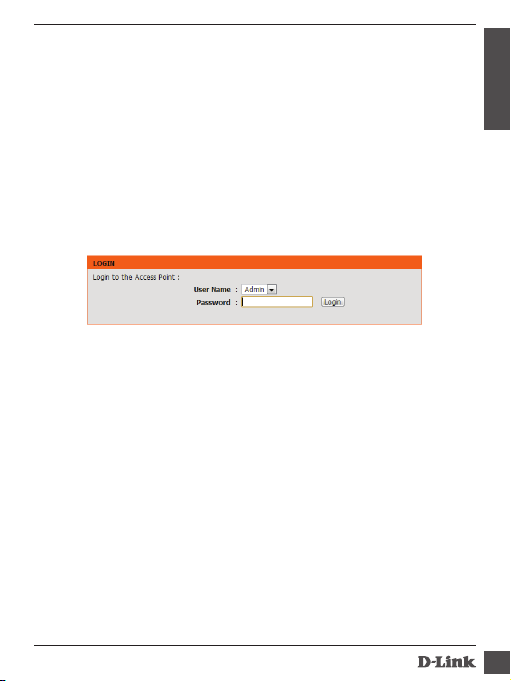

1. Utilisez votre navigateur Web pour accéder à:
Windows : http://dlinkapWXYZ ou http://dlinkap
Mac OS : http://dlinkapWXYZ.local. ou http://dlinkap.local.
Où WXYZ correspond aux 4 derniers chires de l’adresse MAC. L’adresse
complète est indiquée sur la Carte de conguration du réseau sans l
fournie.
2. Sélectionnez ADMIN comme nom d'utilisateur et laissez le mot de passe
vide.
3. Sur la page qui s'ouvre, lancez l'assistant de conguration de connexion CPL.
4. Lorsque vous y êtes invité, appuyez sur le bouton Common Connect
(Connexion commune) du DHP-308AV pendant 2 secondes pour le
connecter au DHP-W310AV.
Remarque : Si vous n’avez pas encore sécurisé votre réseau CPL, vous
devez congurer la sécurité de tous vos périphériques CPL existants.
Procédez comme suit pour chaque périphérique : appuyez sur le bouton
de connexion commune du DHP-W310V, puis appuyez sur le bouton de
connexion simple de votre périphérique CPL dans les 2 minutes.

DHP-W311AV
14
FRANÇAIS
Foire aux questions
Q: Pourquoi mon DHP-W310AV ne détecte-t-il pas le DHP-308AV?
• Vériez que vous avez branché chaque périphérique directement dans une
prise murale. Les brancher dans un autre support peut ralentir la connexion,
voire la couper.
• Le câblage électrique doit posséder une connexion directe. Par
exemple, les connexions CPL ne sont pas toujours disponibles
de l'autre côté de la rue ou dans d'autres appartements d'un
immeuble.
Q: Ma connexion est instable, coupe parfois ou est lente, pourquoi?
• Essayez de libérer les prises à proximité en retirant les autres dispositifs,
notamment les chargeurs et les sèche-cheveux, pour limiter les interférences
électriques.
Q: Comment puis-je trouver mon réseau sans l ? Pourquoi a-t-il un nom
si étrange? Puis-je le modier?
• Le nom Wi-Fi (SSID) et le mot de passe sont indiqués sur la Carte de
conguration sans l. Les noms et mots de passe courants, tels que dlink et
password sont évités pour des raisons de sécurité.
5. Suivez les étapes de l'assistant pour congurer votre réseau CPL. Pour
obtenir une aide complémentaire, reportez-vous au manuel d'utilisation.

15
DHP-W311AV
FRANÇAIS
Assistance technique D-Link sur internet: http://dlink.com
Assistance technique D-Link par téléphone : 01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)
Assistance Technique
• Vous pouvez modier vos paramètres sans l en saisissant http://
dlinkapWXYZ.local. dans un navigateur Web, puis en sélectionnant Setup
(Congurer) et Wireless Settings (Paramètres sans l). WXYZ est un exemple;
l'adresse réelle est indiquée sur votre carte de conguration.
Q: Puis-je utiliser uniquement le DHP-W310AV ou le DHP-308AV pour me
connecter?
• Les périphériques CPL fonctionnent conjointement pour créer un réseau.
Ils communiquent par le biais de votre câblage électrique, mais vous avez
besoin d'une connexion Internet partant d'un routeur et/ou d'un modem.
Q: Puis-je utiliser plusieurs périphériques CPL en même temps?
• Oui ! D-Link propose de nombreux périphériques CPL, notamment des
adaptateurs, des prolongateurs et des routeurs.

DHP-W311AV
16
ESPAÑOL
¿Qué contiene la caja?
Nota de conguración Wi-
Fi
Miniadaptador AV
Powerline 500 DHP-308AV
Tarjeta de conguración
Wi-Fi
2 cables Ethernet CAT5
Powerline AV 500 Wireless N Mini Extender DHP-W310AV
CD-ROM de instalación
Instalación del hardware
1. Enchufe el miniadaptador AV Powerline 500 DHP-308AV en una toma de
pared cercana al router. Conecte uno de los cables Ethernet incluidos al
puerto LAN del router y conecte el otro extremo del cable al DHP-308AV.
DHP-308AV
SALA A
RouterInternet

17
DHP-W311AV
ESPAÑOL
2. Enchufe el kit de inicio para red inalámbrica AV Powerline 500 Mini DHP-
W310AV en una toma de pared en el lugar en el que desea ampliar la red.
Inserte un extremo del segundo cable Ethernet incluido en el DHP-W310AV
y el otro extremo en el ordenador. Asimismo, puede conectar el DHP-
W310AV a través de Wi-Fi utilizando la información incluida en la tarjeta de
conguración inalámbrica.
SALA B
DHP-W310AV
iPad
Equipo portátil
3. El router, el DHP-308AV, el DHP-W310AV y el ordenador ya están conectados.
Vaya a la sección “Conguración por primera vez” en la página siguiente.
SALA A SALA B
DHP-W310AVDHP-308AVRouterInternet Equipo portátil
iPad

DHP-W311AV
18
ESPAÑOL
Conguración por primera vez
1. Utilice el explorador web para ir a:
Windows: http://dlinkapWXYZ o http://dlinkap
Mac OS: http://dlinkapWXYZ.local. o http://dlinkap.local.
Donde WXYZ son los 4 últimos dígitos de la dirección MAC. La dirección
completa está disponible en la tarjeta de conguración inalámbrica
incluida.
2. Seleccione ADMIN para el nombre de usuario y deje la contraseña en blanco.
3. Desde la página de inicio, inicie el asistente para la conguración de la
conexión Powerline.
4. Cuando se le indique, pulse el botón Conexión común durante 2 segundos
en el DHP-308AV para conectarlo al DHP-W310AV.
Nota: si no ha asegurado previamente su red Powerline existente,
necesitará congurar la seguridad de todos sus dispositivos Powerline
existentes. Lleve a cabo los pasos siguientes para cada dispositivo: pulse
el botón Conexión común en el DHP-W310AV y, a continuación, pulse
el botón Conexión simple en el dispositivo Powerline existente en un
plazo de 2 minutos.
