D-Link DCS-5009L User manual






INSTALLATIONSANLEITUNG
GUIDE D’INSTALLATION
GUÍA DE INSTALACIÓN
GUIDA DI INSTALLAZIONE
INSTALLATIEHANDLEIDING
INSTRUKCJA INSTALACJI
INSTALAČNÍ PŘÍRUČKA
TELEPÍTÉSI SEGÉDLET
INSTALLASJONSVEILEDNING
INSTALLATIONSVEJLEDNING
ASENNUSOPAS
INSTALLATIONSGUIDE
GUIA DE INSTALAÇÃO
ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
VODIČ ZA BRZU INSTALACIJU
KRATKA NAVODILA ZA UPORABO
GHID DE INSTALARE RAPIDĂ


2



INCLUDES SETUP WIZARD & TECHNICAL MANUALS




CONNECT THE CAMERA TO YOUR ROUTER DURING SETUP

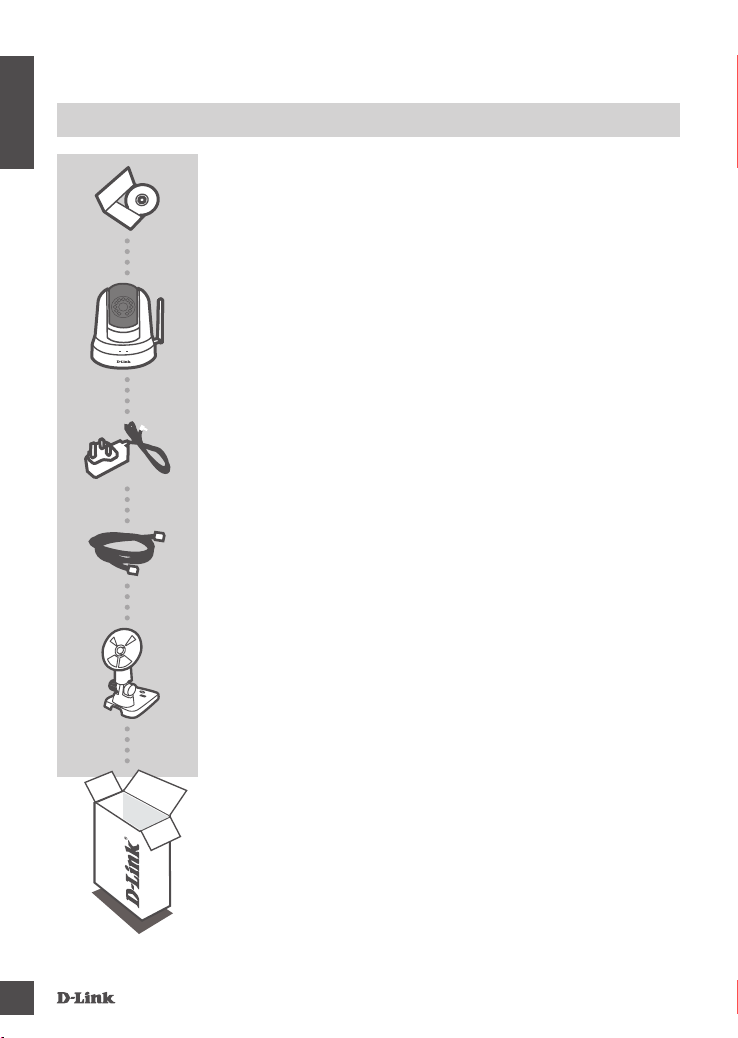

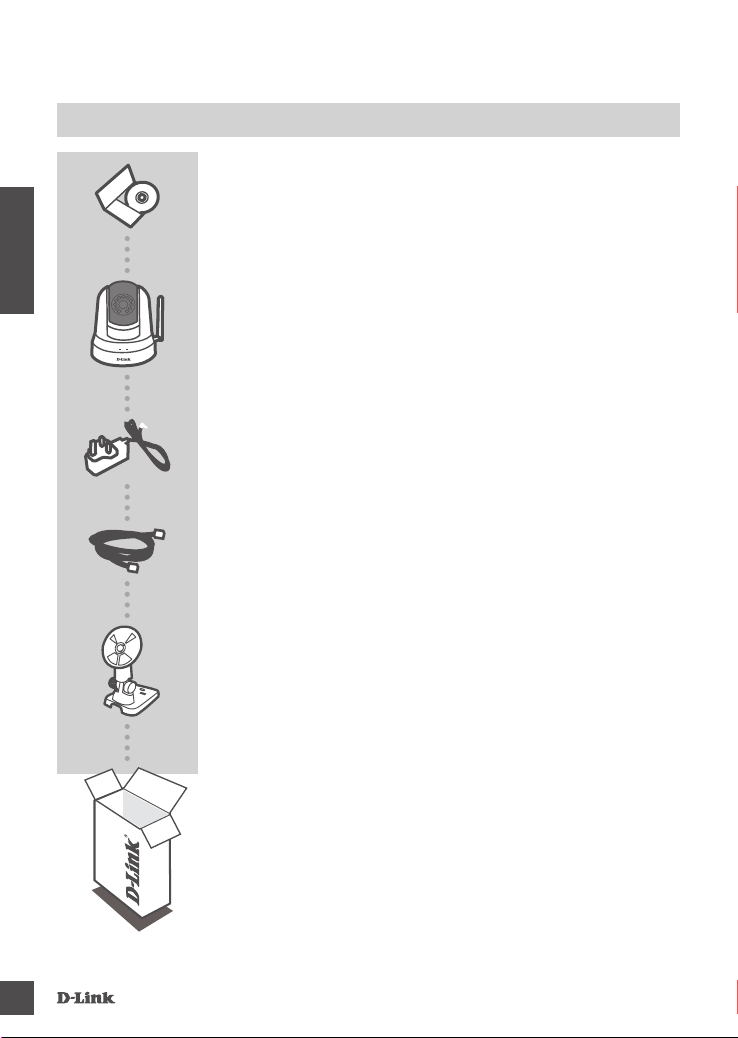

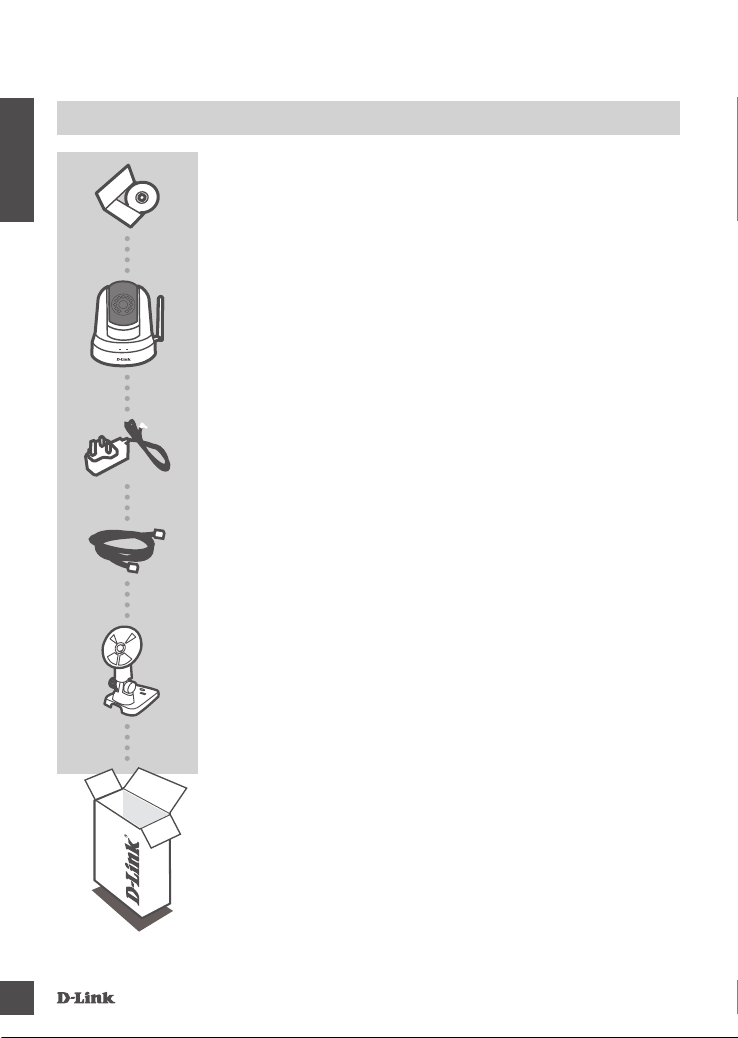

If any of these items are missing from your packaging contact
your reseller


 3




Connect the included Ethernet cable to the network cable connector located on the DCS-5009L and
attach it to the network.

Attach the external power supply to the DC power input connector located on the DCS-5009L and
connect it to your wall outlet or power strip. Power is conrmed when the green LED Power Indicator
is it.


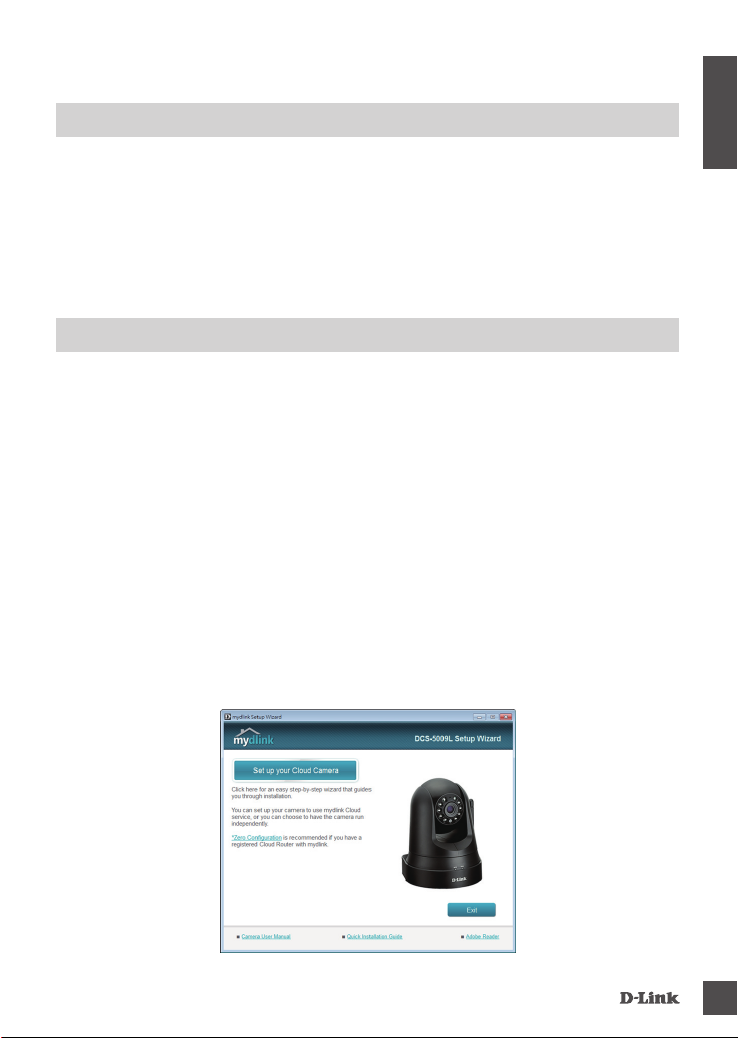

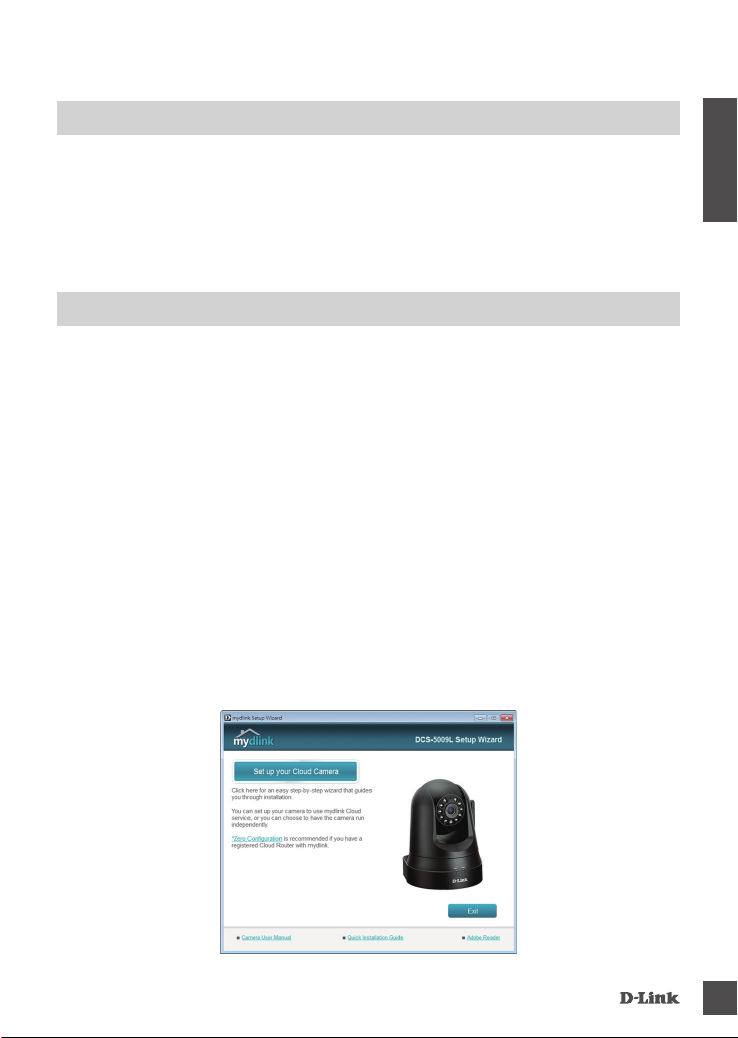

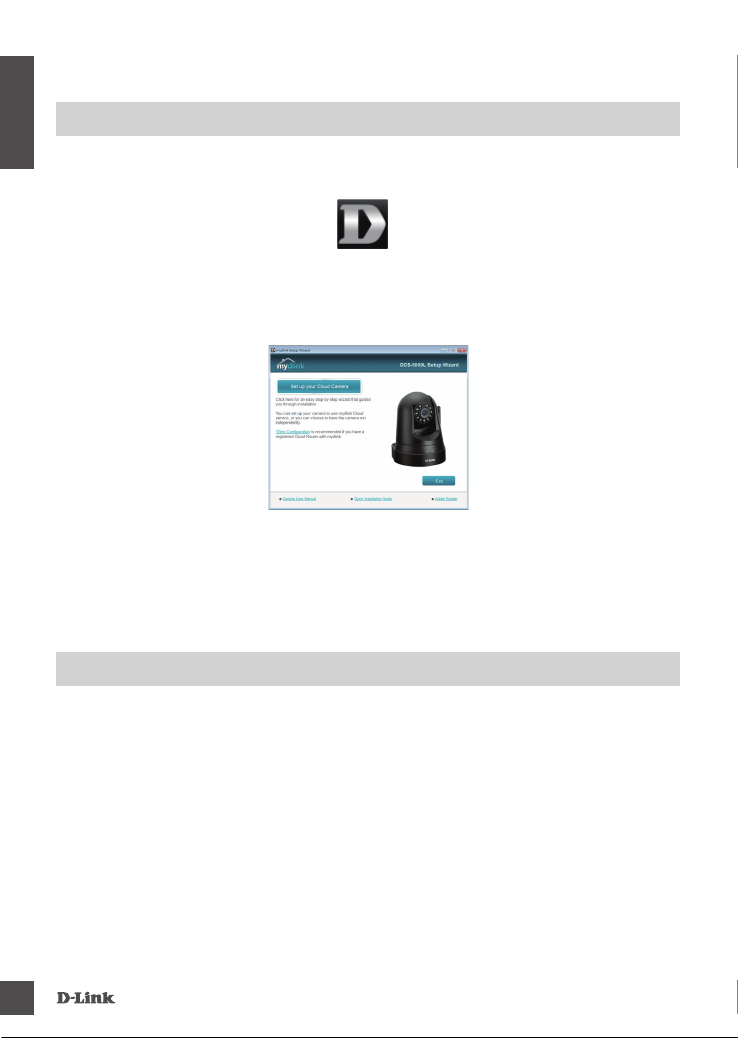

Insert the DCS-5009L Driver CD in the CD-ROM drive. If the CD Autorun function does not
automatically start on your computer, go to. In the run box type  (where D:
represents the drive letter of your CD-ROM drive) and click  When the autorun screen appears,
click  and follow the on-screen instructions.

Click on the  button to start the wizard, and follow the instructions from the Installation Wizard to
nish setting up your camera.
• Computer with Microsoft Windows® 8/7/Vista/XP, or Mac OS X 10.6 or higher
• PC with 1.3GHz or above and at least 128MB RAM
• Internet Explorer 7, Firefox 12, Safari 6, or Chrome 20 or higher version with Java installed and
enabled
• Existing 10/100 Ethernet-based network or 802.11g/n wireless network



4


Alternatively, you may create a WPS connection if your router or access point supports WPS. To create
a WPS connection:

Press and hold the WPS button on the camera for three seconds. The blue WPS status LED above the
button will blink.

Press the WPS button on your wireless router or access point within 60 seconds. On some routers, you
may need to log into the web interface and then click an onscreen button to activate the WPS feature.
If you are not sure where the WPS button is on your router or access point, please refer to your router’s
user manual.
The DCS-5009L will automatically create a wireless connection to your router. While connecting, the
green LED will ash and your camera will reboot.

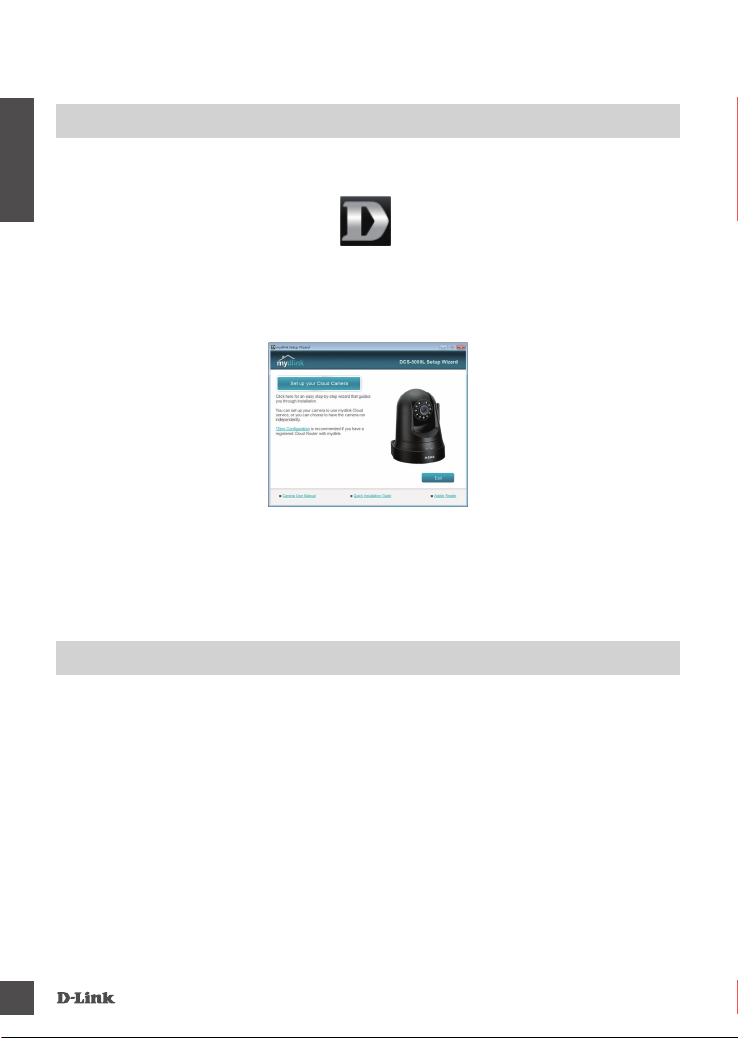

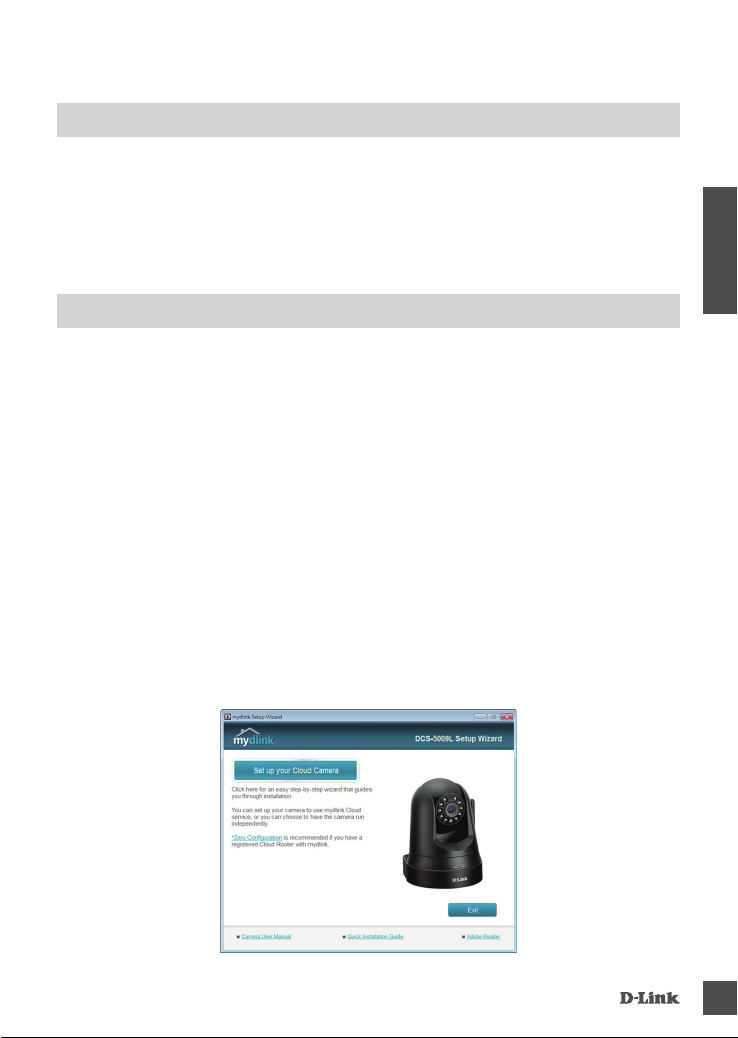

Insert the Installation CD-ROM into your computer’s CD drive. On the desktop, open your CD drive
and double-click on the  le.
Within 20-30 seconds, the Setup Wizard will open, which will guide you step-by-step through the
installation process from connecting your hardware to conguring your camera and registering it with
your mydlink account.
SetupWizard
 mydlink portal requires JavaTM to function correctly.
For more guidelines, please refer to mydlink FAQ pages at 



 5


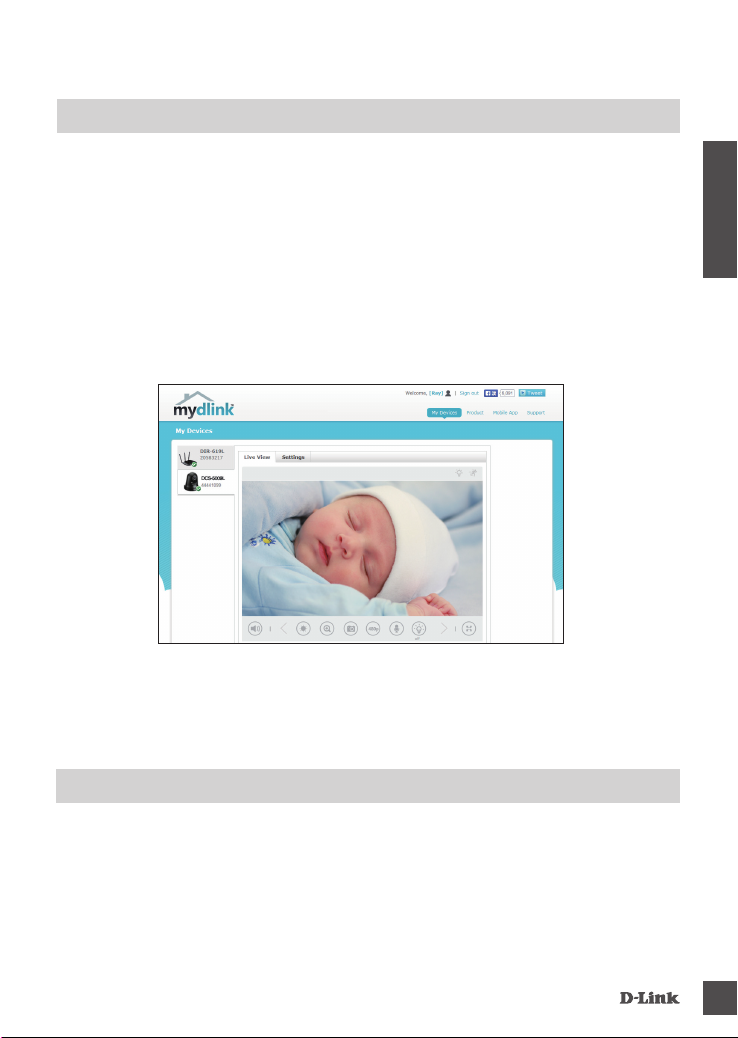

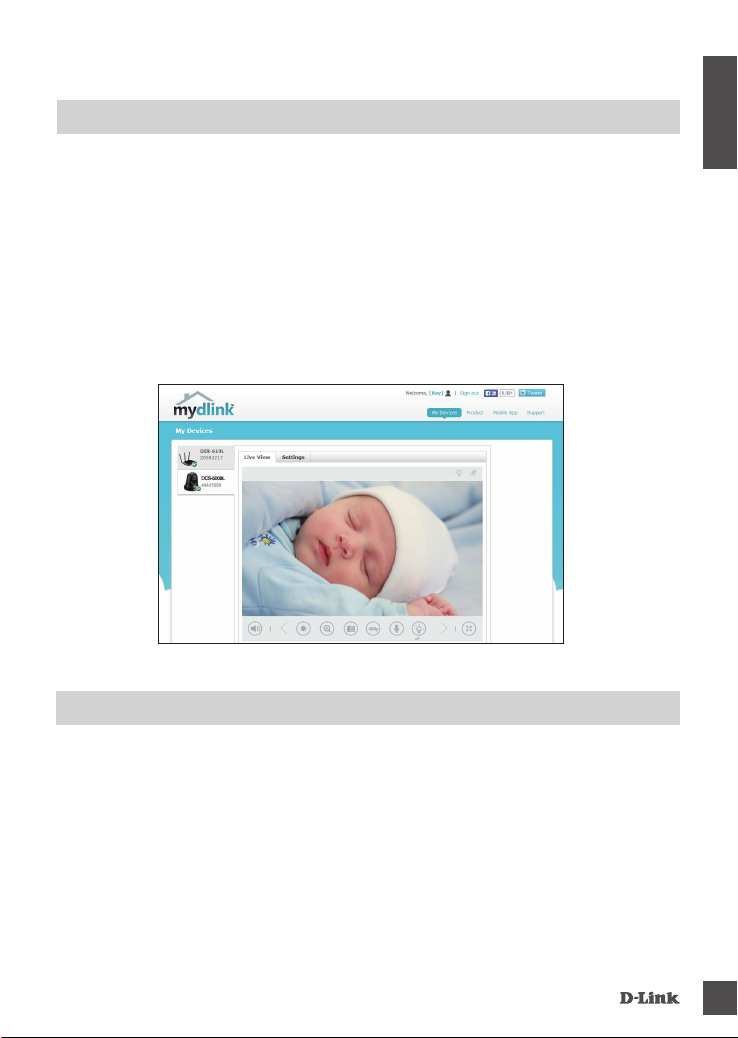

After registering your DCS-5009L camera with a mydlink account in the Camera Installation Wizard,
you will be able to remotely access your camera from the www.mydlink.com website. After signing in to
your mydlink account, you will see a screen similar to the following:

Open Internet Explorer and go to , then sign into mydlink.

Select your camera from the device list, and your camera’s Live View will appear.


, Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
, Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times


6



ENTHÄLT SETUP-ASSISTENTEN UND TECHNISCHE
HANDBÜCHER





SCHLIESSEN SIE DIE KAMERA AN IHREN ROUTER
WÄHREND DES SETUP-VORGANGS AN

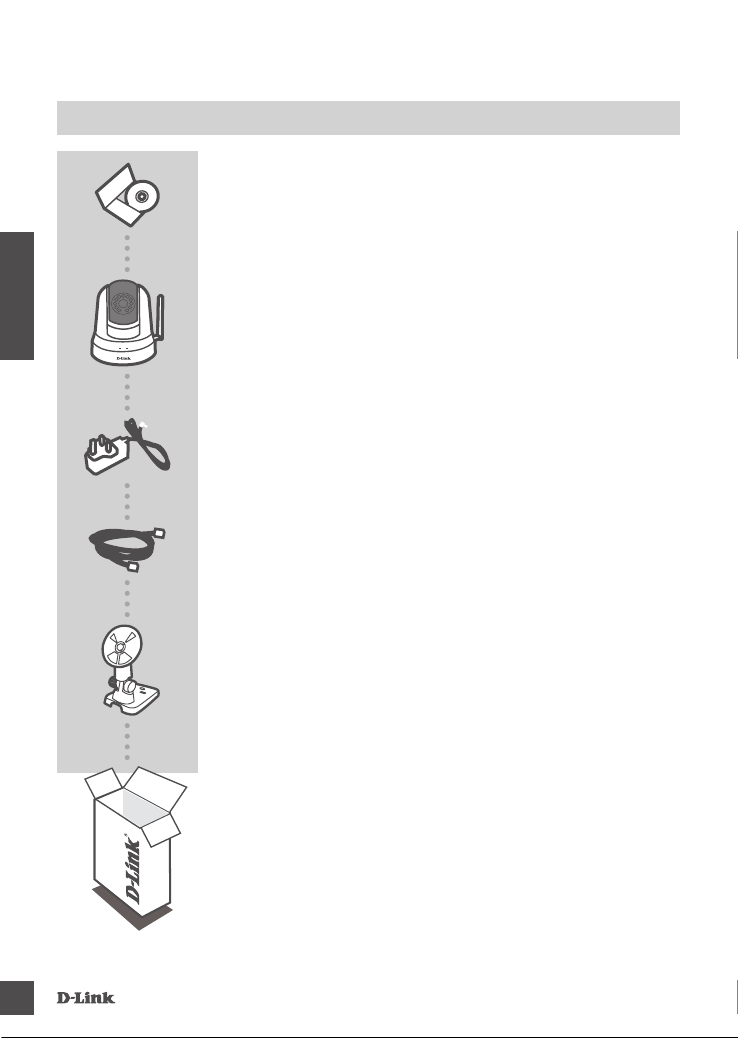

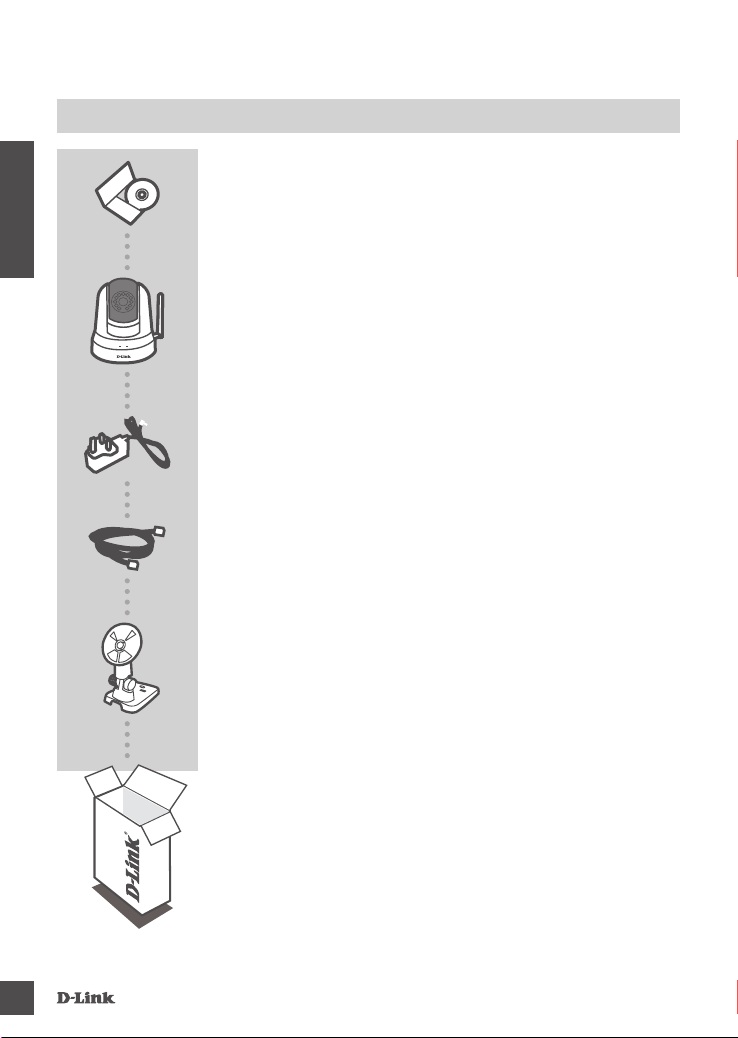

Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie
sich bitte an Ihren Fachhändler.


 7




Schließen Sie das Ethernet-Kabel an den Netzwerkkabelanschluss auf der Unterseite der DCS-5009L
an und verbinden Sie es mit dem Netzwerk.

Schließen Sie das externe Netzteil an den Gleichstromeingang auf der Rückseite der DCS-5009L an
und stecken Sie das Steckernetzteil in eine Wandsteckdose oder Steckdosenleiste (Sammelschiene).
Die Stromzufuhr wird durch das Aueuchten der grünen LED-Betriebsanzeige bestätigt.


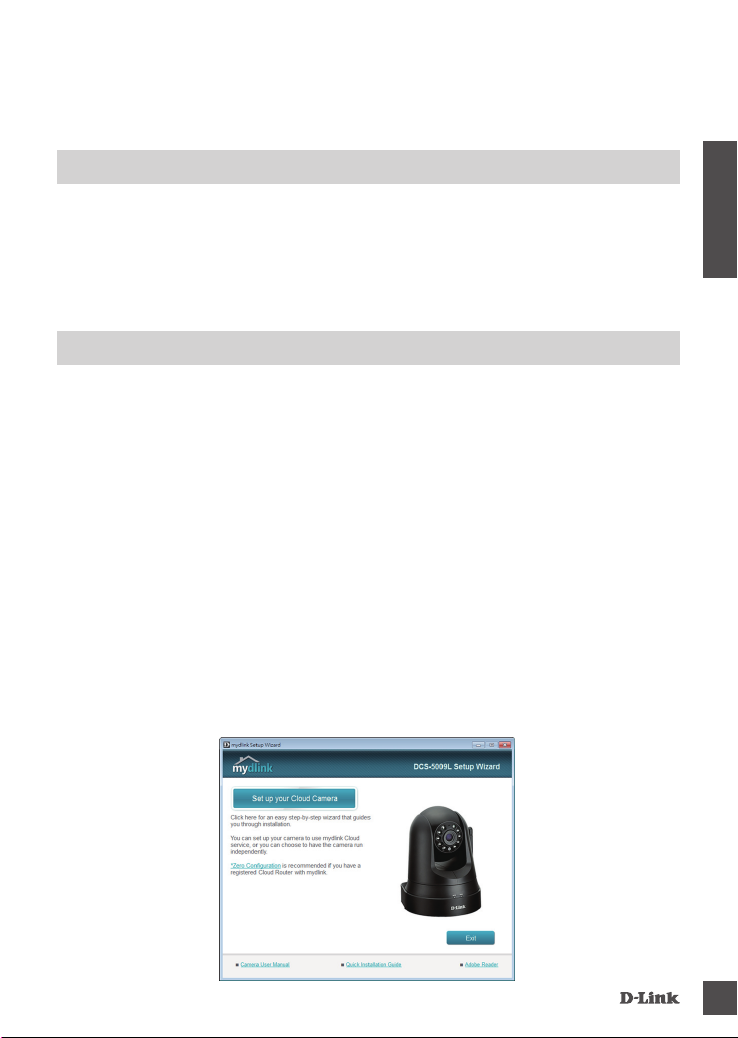

Legen Sie die DCS-5009L Driver CD in Ihr CD-ROM-Laufwerk ein. Sollte die CD auf Ihrem Computer
nicht automatisch ausgeführt werden, klicken Sie auf . Geben Sie folgenden Befehl
in das angezeigte Feld ein: , wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-
Laufwerks steht. Klicken Sie dann auf . Wenn das Autorun-Fenster erscheint, klicken Sie auf 
 (Cloud-Kamera einrichten) und folgen Sie den Anweisungen auf dem Bildschirm.

Klicken Sie auf , um den Assistenten zu starten, und folgen Sie den Anweisungen des
Installationsassistenten, um das Einrichten Ihrer Kamera fertig zu stellen.
• Computer mit Microsoft Windows® 8/7/Vista/XP oder Mac OS X 10.6 oder höher
• PC mit 1,3 GHz oder höher und mindestens 128 MB RAM
• Internet Explorer 7, Firefox 12, Safari 6 oder Chrome 20 oder höher
• Vorhandenes 10/100 Ethernet-basiertes Netzwerk oder 802.11g/n Drahtlosnetzwerk



8


Als Alternative dazu können Sie auch eine WPS-Verbindung erstellen, falls Ihr Router oder Access
Point WPS unterstützt. So erstellen Sie eine WPS-Verbindung:

Drücken und halten Sie die WPS-Taste auf der Kamera drei Sekunden lang gedrückt.
Die blaue WPS-Status-LED über der Taste blinkt.

Drücken Sie innerhalb von 60 Sekunden die WPS-Taste auf Ihrem Access Point oder drahtlosen
Router. Bei einigen Routern müssen Sie sich zur WPS-Aktivierung möglicherweise auf der Web-
Benutzeroberäche anmelden und dann auf eine entsprechende Schaltäche klicken. Wenn Sie sich
nicht sicher sind, wo sich die WPS-Taste an Ihrem Router oder Access Point genau bendet, nden
Sie die entsprechenden Informationen im Benutzerhandbuch Ihres Routers.
Die DCS-5009L stellt automatisch eine Funkverbindung zu Ihrem Router her. Bei Herstellung der
Verbindung blinkt die grüne LED und Ihre Kamera führt einen Neustart durch.

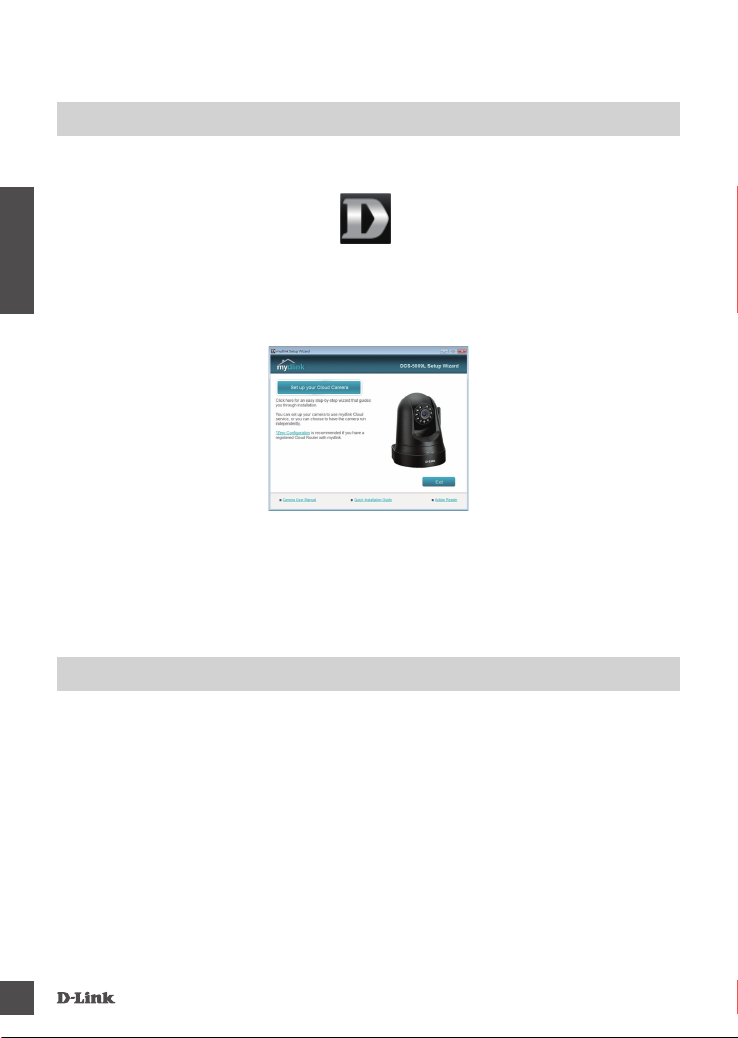

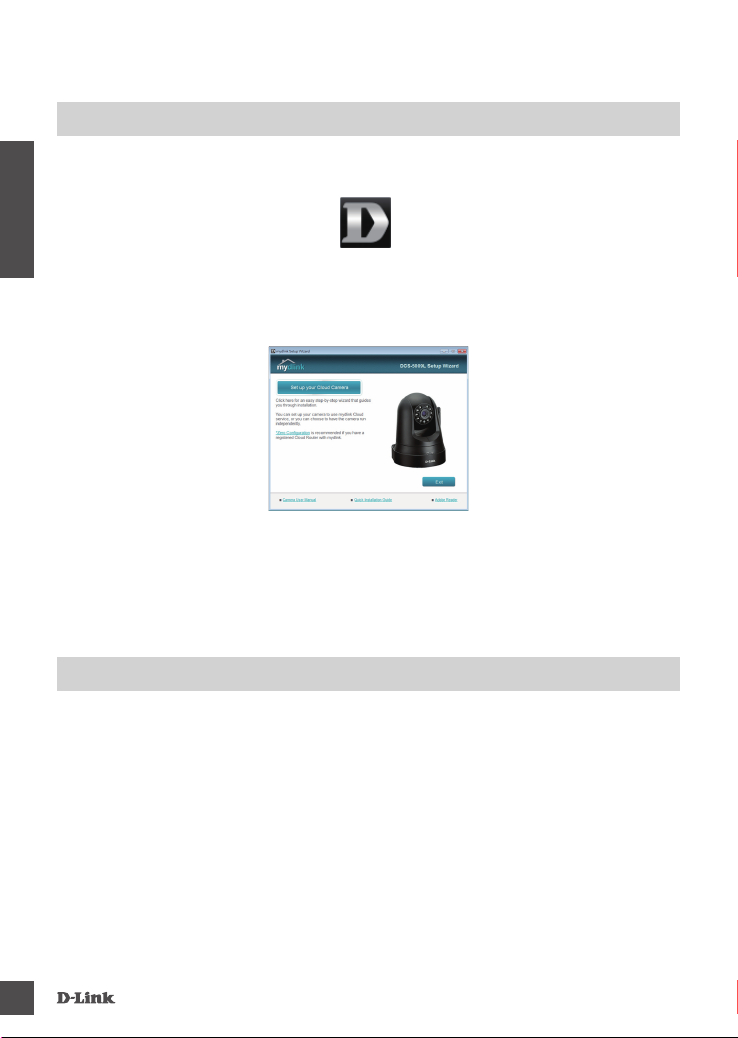

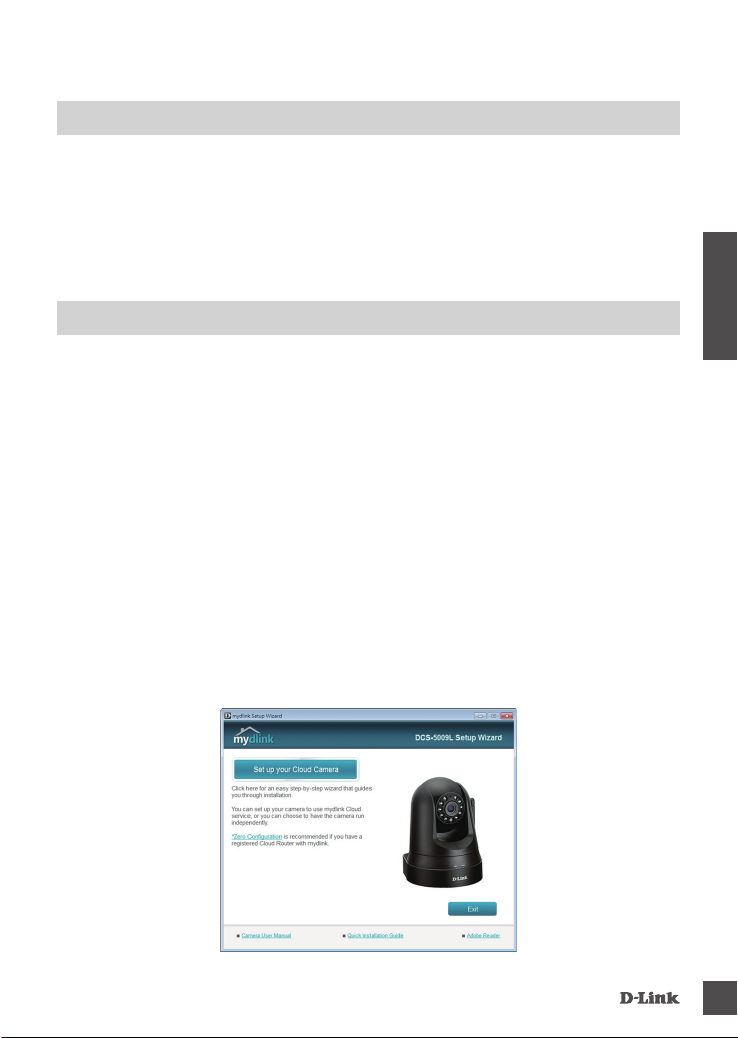

Legen Sie die Installations-CD-ROM in das Laufwerk Ihres Computers. Öffnen Sie auf dem Desktop
Ihr CD-Laufwerk und doppelklicken Sie auf die Datei .
Nach etwa 20-30 Sekunden, wird der Setup-Assistent geöffnet. Er führt Sie schrittweise durch
den Installationsprozess, vom Anschließen Ihrer Hardware und Konguration Ihrer Kamera bis zur
Registrierung in Ihrem mydlink-Konto.
 Das mydlink Portal erfordert JavaTM, um funktionsgerecht verwendet werden zu können.
Weitere Informationen und Anleitungen nden Sie auf den mydlink Seiten häug gestellter Fragen
(FAQ) unter 


SetupWizard

 9


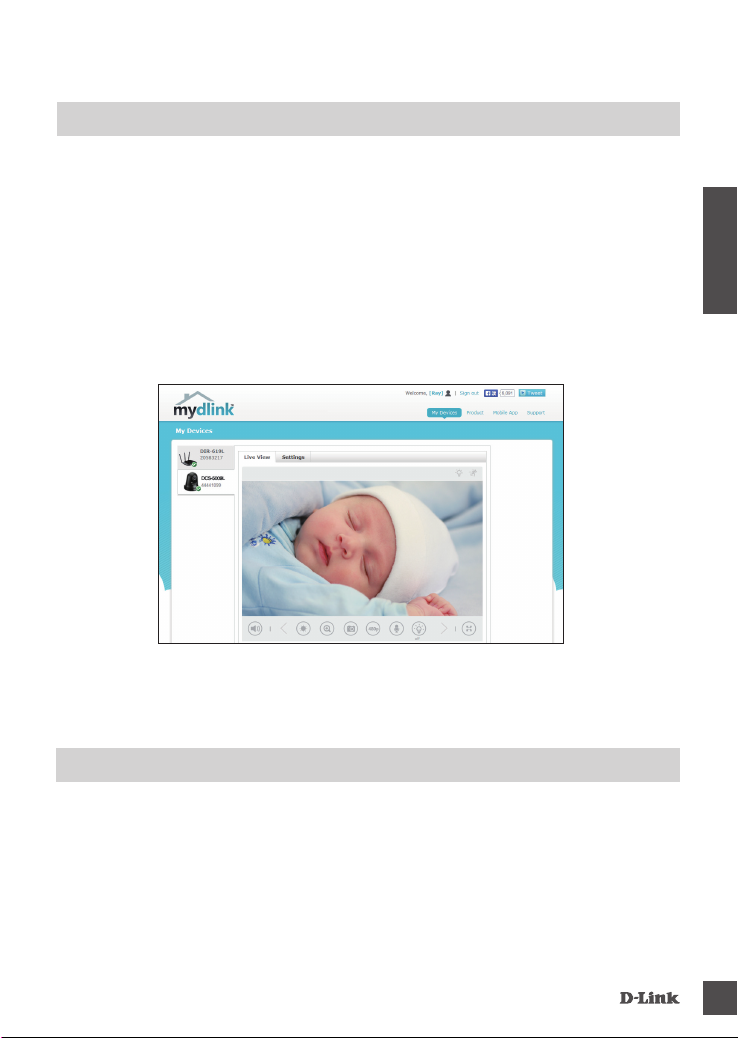

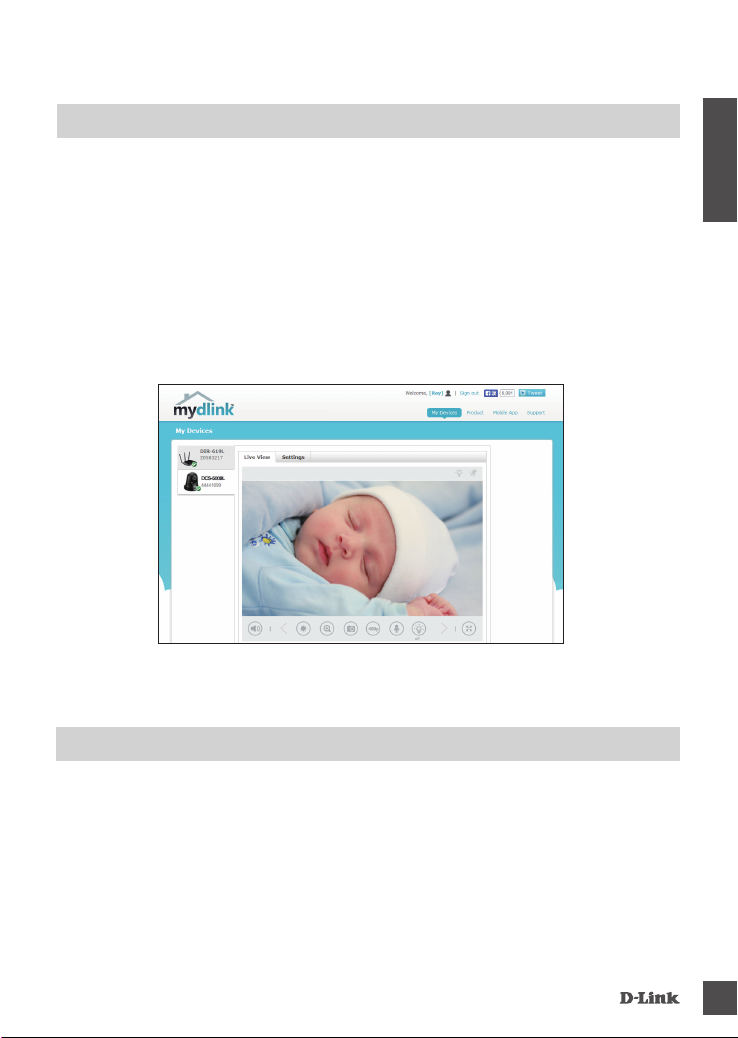

Nach Registrierung Ihrer DCS-5009L Kamera in einem mydlink-Konto mithilfe des Assistenten zur
Installation der Kamera können Sie aus der Ferne (remote) über die Website www.mydlink.com auf
Ihre Kamera zugreifen. Sobald Sie sich in Ihrem mydlink-Konto angemeldet haben, wird ein Fenster,
das dem folgenden ähnlich ist, angezeigt:

Öffnen Sie den Internet Explorer und rufen Sie die Webseite  auf. Melden Sie
sich in mydlink an.

Wählen Sie Ihre Kamera von der Geräteliste. Es erscheint die Live-Anzeige Ihrer Kamera.


: Web: http://www.dlink.com
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
: Web: http://www.dlink.com
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
: Web: http://www.dlink.com
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.


10



INCLUT L’ASSISTANT DE CONFIGURATION ET LES MANUELS
TECHNIQUES





CONNECTEZ LA CAMÉRA AU ROUTEUR PENDANT LA
CONFIGURATION
Contactez immédiatement votre revendeur s’il manque l’un de
ces éléments de la boîte.


 11





Branchez une extrémité du câble Ethernet fourni au connecteur du câble réseau situé sur la DCS-
5009L et l’autre, au réseau.

Reliez une extrémité de l’alimentation externe au connecteur d’entrée CC, situé sur la DCS-5009L et
l’autre, dans une prise murale ou un bloc multiprise. L’alimentation est conrmée lorsque le voyant
d’alimentation s’allume en vert.

Insérez le CD du pilote de la DCS-5009L dans le lecteur CD. Si le CD ne démarre pas
automatiquement, cliquez sur . Dans la boîte Exécuter tapez « 
 », où D: représente la lettre de lecteur de votre CD-ROM), puis appuyez sur . Quand l’écran
d’exécution automatique apparaît, cliquez sur  (Congurer votre caméra
Cloud) et suivez les instructions à l’écran.

Cliquez sur le bouton  pour lancer l'Assistant d'installation, puis suivez ses instructions pour
terminer la conguration de votre caméra.
• Ordinateur avec Microsoft Windows® 8/7/Vista/XP ou Mac OS X 10.6 ou supérieur
• PC de 1,3 GHz ou plus et au moins 128 Mo de RAM
• Internet Explorer 7, Firefox 12, Safari 6 ou Chrome 20 ou versions ultérieures
• Réseau Ethernet 10/100 ou réseau sans l 802.11g/n existant



12


Vous pouvez également établir une connexion WPS si votre routeur ou votre point d'accès prend le
WPS en charge. Pour établir une connexion WPS :

Appuyez sur le bouton WPS de la caméra pendant trois secondes. Le voyant d'état WPS bleu au-
dessus du bouton clignote.

Appuyez sur le bouton WPS du routeur ou du point d’accès sans l dans les 60 secondes. Pour
certains routeurs, vous devrez peut-être vous connecter à l'interface Web, puis cliquer sur un bouton
à l'écran pour activer la fonction WPS. Si vous n'êtes pas sûr de l'emplacement du bouton WPS sur
votre routeur ou votre point d'accès, consultez son manuel d'utilisation.
La DCS-5009L établira automatiquement une connexion sans l avec le routeur. Pendant la connexion,
le voyant vert clignote et votre caméra redémarre.

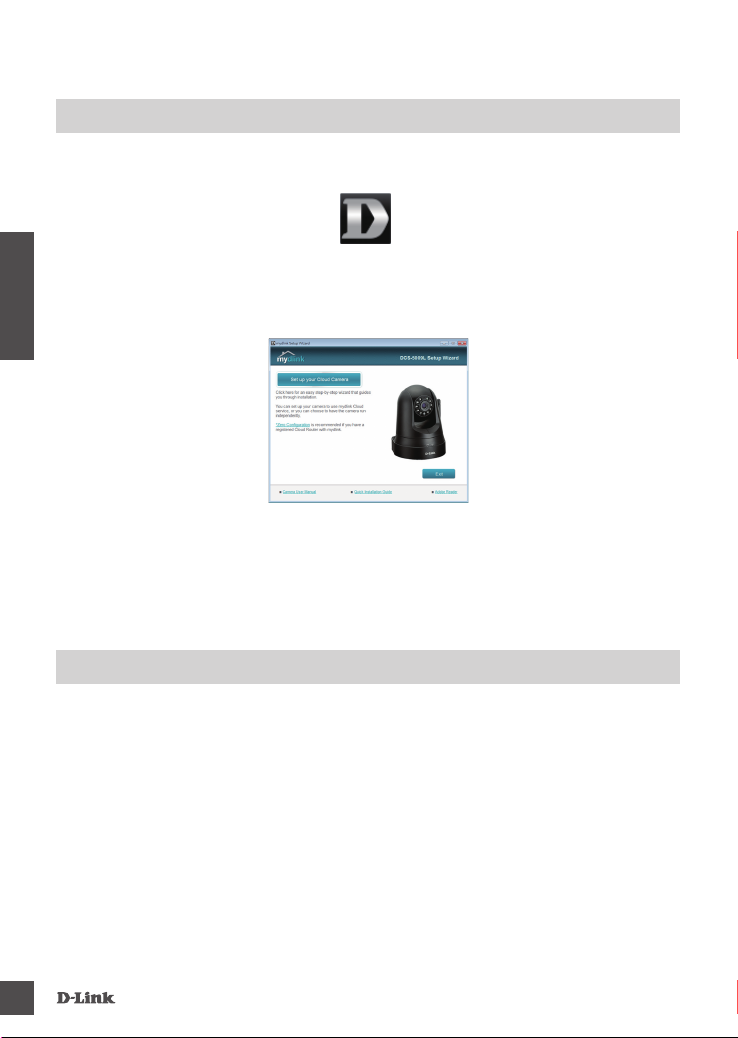

Insérez le CD-ROM d’installation dans le lecteur CD de votre ordinateur. Sur le bureau, ouvrez le
lecteur CD et double cliquez sur le chier .
L’Assistant de conguration s’ouvre au bout de 20 à 30 secondes ; il vous guidera étape par étape
tout au long du processus d’installation, de la connexion de votre matériel à la conguration de votre
caméra et à son enregistrement sur votre compte mydlink.
 Pour utiliser le portail mydlink, JavaTM doit fonctionner correctement. Pour obtenir des
instructions, consultez les pages FAQ mydlink sur le site 


SetupWizard

 13

Après avoir enregistré votre caméra DCS-5009L et créé un compte mydlink dans l'Assistant
d'installation de la caméra, vous pourrez accéder à distance à votre caméra, sur le site Web www.
mydlink.com. Après vous être connecté à votre compte mydlink, vous verrez un écran semblable au
suivant :

Ouvrez Internet Explorer et allez sur , puis connectez-vous à mydlink.

Sélectionnez votre caméra dans la liste de périphériques ; la vidéo en direct apparaît.


Assistance technique D-Link sur internet: http://www.dlink.com
Assistance technique D-Link par téléphone : 01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)


14



INCLUYE ASISTENTE DE CONFIGURACIÓN Y MANUALES
TÉCNICOS





CONECTE LA CÁMARA AL ROUTER DURANTE LA
CONFIGURACIÓN
Si falta cualquiera de estos componentes del paquete, póngase
en contacto con el proveedor


 15




Conecte el cable Ethernet proporcionado al conector de cable de red situado en la DCS-5009L y
acóplela a la red.

Acople la fuente de alimentación externa al conector de entrada de alimentación CC situado en la
DCS-5009L y conéctela a la toma de pared o al enchufe múltiple. La alimentación está activa cuando
el indicador LED de alimentación está verde.

Introduzca el CD del controlador de la DCS-5009L en la unidad de CD-ROM. Si la función de
ejecución automática del CD no se inicia automáticamente en su ordenador, vaya a .
En el cuadro Ejecutar, escriba  (donde D: representa la letra de unidad de su unidad
de CD-ROM) y haga clic en . Cuando aparezca la pantalla de ejecución automática, haga clic
en Configurar la cámara Cloud y siga las instrucciones que aparecen en pantalla.

Haga clic en el botón  para iniciar el asistente y siga las instrucciones del asistente de
instalación para nalizar la conguración de la cámara.
• Ordenador con Microsoft Windows® 8/7/Vista/XP o Mac OS X 10.6 o superior
• Procesador con 1,3 GHz o más y un mínimo de 128 MB de RAM
• Internet Explorer 7, Firefox 12, Safari 6 o Chrome 20 o versiones superiores
• Red existente basada en Ethernet de 10/100 o red inalámbrica 802.11g/n



16


De forma alternativa, puede crear una conexión WPS si el router o el punto de acceso admiten WPS.
Para crear una conexión WPS:

Presione y mantenga pulsado el botón WPS de la cámara durante tres segundos. El LED azul de
estado de WPS situado encima del botón parpadeará.

Pulse el botón WPS del router o punto de acceso inalámbrico durante 60 segundos. En algunos
routers, es posible que se requiera reiniciar sesión en la interfaz web y hacer clic a continuación en un
botón en pantalla para activar la función WPS. Si no está seguro de dónde está el botón WPS en el
router o punto de acceso, consulte el manual de usuario del router.
La DCS-5009L creará automáticamente una conexión inalámbrica con el router. Mientras se está
conectando, el LED verde parpadeará y se reiniciará la cámara.
Inserte el CD-ROM de instalación en la unidad de CD del equipo. En el escritorio, abra la unidad de
CD y haga doble clic en el archivo  (Asistente de conguración).
Después de 20 a 30 segundos se abrirá el asistente de conguración, el cual le guiará paso a paso
a través del proceso de instalación, desde la conexión del hardware hasta la conguración y el
registro de la cámara con su cuenta de mydlink.
 el portal mydlink requiere JavaTM para funcionar correctamente. Para ver más directrices,
consulte las páginas de preguntas más frecuentes de mydlink en 



SetupWizard

 17

Después de registrar su cámara DCS-5009L con una cuenta mydlink en el asistente para la instalación
de la cámara, podrá acceder remotamente a la cámara desde el sitio web www.mydlink.com. Después
de registrarse en su cuenta mydlink, verá una pantalla parecida a la siguiente:

Abra Internet Explorer y vaya a , a continuación, regístrese en mydlink.

Seleccione su cámara de la lista de dispositivos y aparecerá la visualización en directo de su cámara.


http://www.dlink.com
Asistencia Técnica Telefónica de D-Link: [phone] 0,067 €/min
De Lunes a Viernes de 9:00 a 19:00


18



INCLUDE CONFIGURAZIONE GUIDATA E MANUALI TECNICI





CONSENTE DI COLLEGARE LA VIDEOCAMERA AL ROUTER
DURANTE LA CONFIGURAZIONE
Se uno di questi articoli non sono inclusi nella confezione,
rivolgersi al rivenditore.


 19




Collegare il cavo Ethernet incluso al connettore del cavo di rete presente sull’unità DCS-5009L e
connetterlo alla rete.

Collegare l’alimentatore esterno al connettore di ingresso alimentazione CC presente sull’unità DCS-
5009L, quindi collegarlo a una presa a muro o a una presa multipla. Il dispositivo è alimentato se il LED
di alimentazione verde è acceso.

Inserire il CD del driver del dispositivo DCS-5009L nell'unità CD-ROM. Se la funzione di esecuzione
automatica del CD non si avvia automaticamente sul computer, fare clic su . Nella
casella Esegui digitare , dove D: rappresenta la lettera dell’unità CD-ROM, quindi
fare clic su . Quando viene visualizzata la schermata dell’esecuzione automatica, fare clic su
Congurazione della videocamera cloud ed attenersi alle istruzioni visualizzate.

Fare clic sul pulsante  per avviare la procedura guidata, quindi attenersi alle istruzioni
dell'Installazione guidata per completare la congurazione della videocamera.
• Computer con Microsoft Windows® 8/7/Vista/XP oppure Mac OS X 10.6 o versione successiva
• PC con processore da 1,3 GHz o superiore e almeno 128 MB di RAM
• Internet Explorer 7, Firefox 12, Safari 6 oppure Chrome 20 o versioni successive
• Rete Ethernet 10/100 o rete wireless 802.11g/n



20


In alternativa, è possibile creare una connessione WPS se supportata dal router o dal punto di
accesso. Per creare una connessione WPS:

Premere e tenere premuto il pulsante WPS della videocamera per tre secondi. Il LED di stato WPS blu
sopra il pulsante lampeggia.

Entro 60 secondi, premere il pulsante WPS sul router o sul punto di accesso wireless. In alcuni router
potrebbe essere necessario accedere all'interfaccia Web, quindi fare clic su un pulsante visualizzato
per attivare la funzionalità WPS. Se non si è certi dell'ubicazione del pulsante WPS sul router o sul
punto di accesso di cui si dispone, fare riferimento al manuale dell'utente del router.
Il dispositivo DCS-5009L creerà automaticamente una connessione wireless per il router. Durante la
connessione, il LED verde lampeggia e la videocamera viene riavviata.
Inserire il CD-ROM di installazione nell’unità CD del computer. Sul desktop aprire l’unità CD e fare
doppio clic sul le della Congurazione guidata.
Dopo circa 20-30 secondi verrà aperta la Congurazione guidata che guiderà l’utente passo passo
nel processo di installazione, dal collegamento dei dispositivi hardware no alla congurazione della
videocamera e alla registrazione con l’account mydlink.
 per per il corretto funzionamento del portale mydlink è richiesto JavaTM. Per ulteriori istruzioni,
fare riferimento alle pagine delle domande frequenti su mydlink all’indirizzo 



SetupWizard
