D-Link DES-1005P User manual

QUICK
INSTALLATION
GUIDE
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
5-PORT 10/100MBPS UNMANAGED DESKTOP
POE SWITCH
DES-1005P
Неуправляемый коммутатор с 5 портами 10/100Base-TX,
функцией энергосбережения и поддержкой QoS (4 порта с
поддержкой PoE 802.3af/at (30 Вт), PoE-бюджет 60 Вт)

DES-1005P 2
ENGLISH
CONTENTS OF
PACKAGING
CONTENTS
If any of these items are missing from your packaging, contact your reseller.
Warning: Using a power adapter with a different voltage rating will damage and void the
warranty of this product.
• DES-1005P 5-Port 10/100Mbps Unmanaged Desktop PoE Switch
• Power Adapter (53.5 V, 1.2 A)
• Power Cable
• Mounting Kit
• 4 Rubber Feet
• Quick Install Guide
INTRODUCTION
The D-Link DES-1005P 5-Port 10/100Mbps Unmanaged Desktop PoE Switch is capable of
feeding power to Power over Ethernet (PoE) devices such as network cameras. The DES-
1005P has 5 ports operating at 10/100 Mbps with 4 PoE+ ports (Ports 1 to 4) with a total PoE
budget of 60W, making it ideal for home and small ofce use.

DES-1005P
3
ENGLISH
PRODUCT
SETUP
BEFORE SETTING UP THE DES-1005P
Please follow the steps below to set up the switch:
1. Install the DES-1005P in a cool and dry place. Refer to the Technical Specications for the
acceptable operating temperature and humidity ranges.
2. Install the switch in a site free from strong electromagnetic source, vibration, dust, and direct
sunlight.
3. Leave at least 10 cm of space at the left and right-hand side of the switch for ventilation.
4. Visually inspect the power jack and make sure that it is fully secured to the power adapter.
Do not stack any device on top of the switch.
MOUNTING
• You may mount the switch on a wall with the included mounting kit. Two mounting slots are
provided on the bottom of the switch for this purpose.

DES-1005P 4
ENGLISH
LED INDICATORS
A. POWER
Plug the AC power cord into a free outlet or surge protector, then plug the other end of the DC
power jack into the power port of the DES-1005P. The Power LED will illuminate conrming that
the device has powered up successfully.
B. PoE PORTS (PORTS 1 - 4)
PoE Ports 1 to 4 support 802.3at for up to 30W per port for individual usage.
C. 10/100MBPS ETHERNET PORTS (PORTS 1-5)
These ports offer network speeds of either 10 Mbps or 100 Mbps and can operate in half or full-
duplex transfer modes. These ports also support automatic MDI/MDIX crossover, eliminating the
need for crossover cables or uplink ports. Each port can be connected directly to a server, hub,
router, or switch using regular straight-through twisted-pair Ethernet cables.

DES-1005P
5
ENGLISH

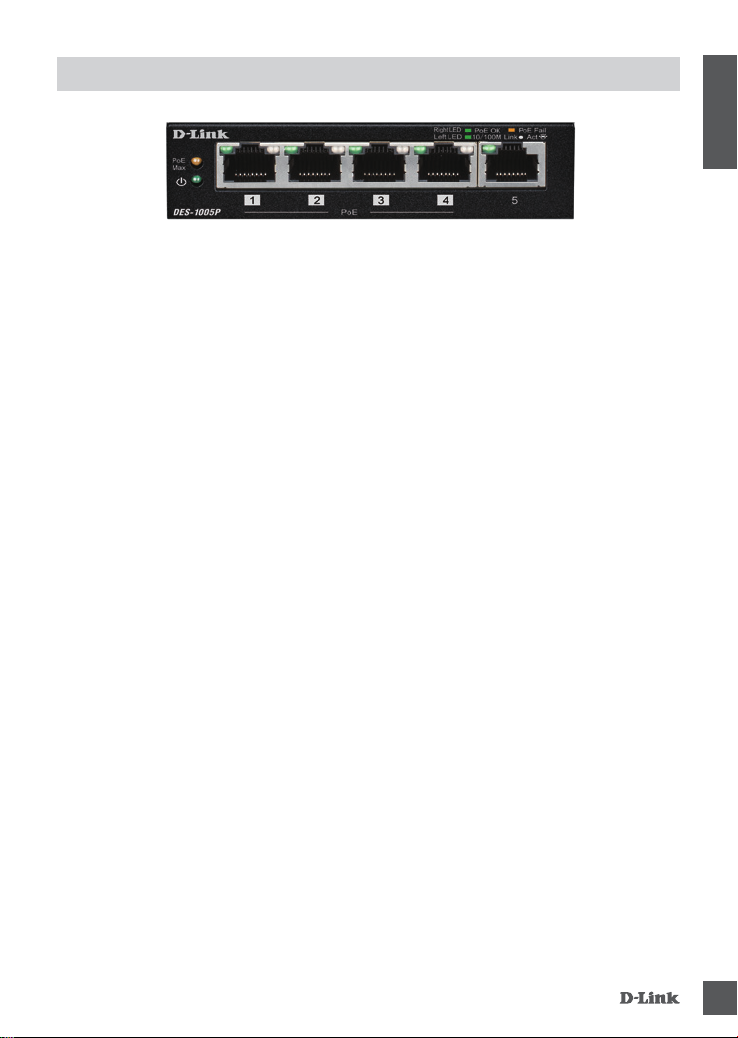

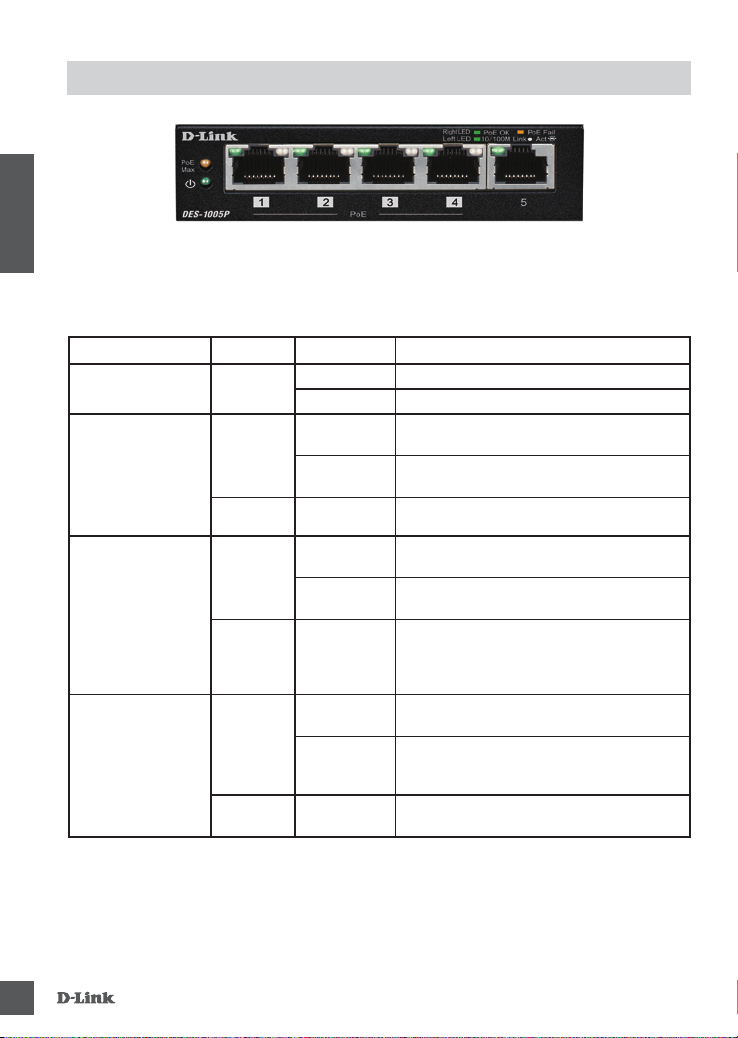

LED INDICATORS
The LED indicators allow you to monitor, diagnose, and troubleshoot any potential problem within the
switch, connection, or attached devices.
LED Color Status Description
Power Green Solid light Power on
Off Power off
Link/Act/Speed Green Solid light Connection to a 10/100 Mbps Ethernet device.
Blinking The port is receiving or transmitting data.
Off Light off No link
PoE ( Ports1 to 4 ) Green Solid light The port is successfully connected to a PoE
device and is powering the device properly.
Off No connection to a PoE device
Amber Blinking A valid PoE load is connected to port output
lines, but the switch does not have sufcient
power for supplying the required load power.
Port power is not activated
PoE Max. Amber Solid light Total power consumption is above 53W.
Blinking Output power to PoE devices has exceeded the
maximum power budget (60W).
Off Light off Total power consumption is below Power Guard
Band (53W).

DES-1005P 6
ENGLISH
TROUBLESHOOTING
SETUP AND CONFIGURATION PROBLEMS
1. WHAT SHOULD I DO IF THE POWER LED DOES NOT LIGHT UP?
- Check if the power adapter is connected properly to the outlet or surge protector and the back of
the device.
2. WHAT SHOULD I DO IF A CONNECTED DEVICE IS NOT DETECTED?
- Ensure the Port LED is illuminated or ashing. If not, try using a new Ethernet cable.
3. WHAT SHOULD I DO IF A POE DEVICE IS NOT POWERED BY THE DES-1005P?
- Ensure that the PoE device is connected to one of the four PoE enabled ports (1 to 4) and the
connected PoE devices do not exceed the maximum power budget of 60 W.

DES-1005P
7
РУССКИЙ
DES-1005P
Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь,
что устройство, адаптер питания и кабели не имеют механических повреждений. Устройство
должно быть использовано только по назначению, в соответствии с кратким руководством по
установке.
Устройство предназначено для эксплуатации в сухом, чистом, не запыленном и хорошо
проветриваемом помещении с нормальной влажностью, в стороне от мощных источников тепла.
Не используйте его на улице и в местах с повышенной влажностью. Не размещайте на устройстве
посторонние предметы. Вентиляционные отверстия устройства должны быть открыты. Температура
окружающей среды в непосредственной близости от устройства и внутри его корпуса должна быть
в пределах от 0 до +40 °C.
Используйте адаптер питания только из комплекта поставки устройства. Не включайте адаптер
питания, если его корпус или кабель повреждены. Подключайте адаптер питания только к
исправным розеткам с параметрами, указанными на адаптере питания.
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли
отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте
жидкие/аэрозольные очистители или магнитные/статические устройства для очистки. Избегайте
попадания влаги в устройство и адаптер питания.
Устройство должно также быть заземлено, если это предусмотрено конструкцией корпуса или
вилки на кабеле питания.
Срок службы устройства - 2 года.
Гарантийный период исчисляется c момента приобретения устройства у официального дилера на
территории России и стран СНГ и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты
производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера,
указанного на наклейке с техническими данными.
Год: 9 - 2009, A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018.
Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

DES-1005P 8
РУССКИЙ
КОМПЛЕКТ
ПОСТАВКИ
СОДЕРЖИМОЕ
Если что-либо из перечисленного отсутствует, обратитесь к поставщику.
Предупреждение: Использование адаптера питания с другим напряжением питания
может привести к выходу из строя устройства и потере гарантии.
ВВЕДЕНИЕ
• Неуправляемый коммутатор с 5 портами 10/100Base-TX (4 порта с поддержкой PoE
802.3af/at (30 Вт), PoE-бюджет 60 Вт) DES-1005P
• Адаптер питания (53,5 В, 1,2 А)
• Кабель питания
• Комплект для монтажа
• 4 резиновые ножки
• Краткое руководство по установке
Благодаря поддержке технологии Power over Ethernet (PoE) коммутатор D-Link DES-1005P
позволяет подавать питание через Ethernet-кабели на PoE-совместимые устройства,
например сетевые камеры. Данный коммутатор оснащен 5 портами 10/100Base-TX (порты
1-4 с поддержкой PoE, PoE-бюджет 60 Вт) и является идеальным решением для дома или
небольшого офиса.

DES-1005P
9
РУССКИЙ
УСТАНОВКА
УСТАНОВКА DES-1005P
Выполните следующие шаги для установки коммутатора:
1. Установите DES-1005P в сухом и прохладном месте с допустимым значением
температур и влажности.
2. Установите коммутатор в месте, защищенном от воздействия сильных
электромагнитных полей, вибрации, пыли и прямых солнечных лучей.
3. Оставьте не менее 10 см свободного пространства вокруг коммутатора для обеспечения
вентиляции.
4. Осмотрите адаптер питания и убедитесь в безопасности его подключения к
соответствующему разъему на задней панели коммутатора.
Не размещайте какие-либо предметы на поверхности коммутатора.
МОНТАЖ
• Коммутатор может быть закреплен на стене с помощью входящего в комплект поставки
набора для монтажа. Для этого на нижней панели коммутатора предусмотрены два
крепежных отверстия.

DES-1005P 10
РУССКИЙ
А.ПИТАНИЕ
Подключите адаптер питания к разъему питания на DES-1005P и к электрической
розетке. Индикатор питания должен загореться, свидетельствуя об успешном
включении питания.
Б.ПОРТЫ С ПОДДЕРЖКОЙ PoE (ПОРТЫ 1 - 4)
Порты 1-4 поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание
мощностью до 30 Вт.
В.ПОРТЫ FAST ETHERNET (ПОРТЫ 1 - 5)
Данные порты обеспечивают передачу данных на скорости 10 Мбит/с или
100 Мбит/с и работу в режиме полудуплекса и полного дуплекса. Кроме того,
порты поддерживают автоматическое определение MDI/MDIX, что исключает
необходимость использования кроссоверных кабелей или uplink-портов. Каждый
порт можно подключить напрямую к серверу, концентратору, маршрутизатору или
коммутатору с помощью прямого Ethernet-кабеля на основе витой пары.
ИНДИКАТОРЫ

DES-1005P
11
РУССКИЙ

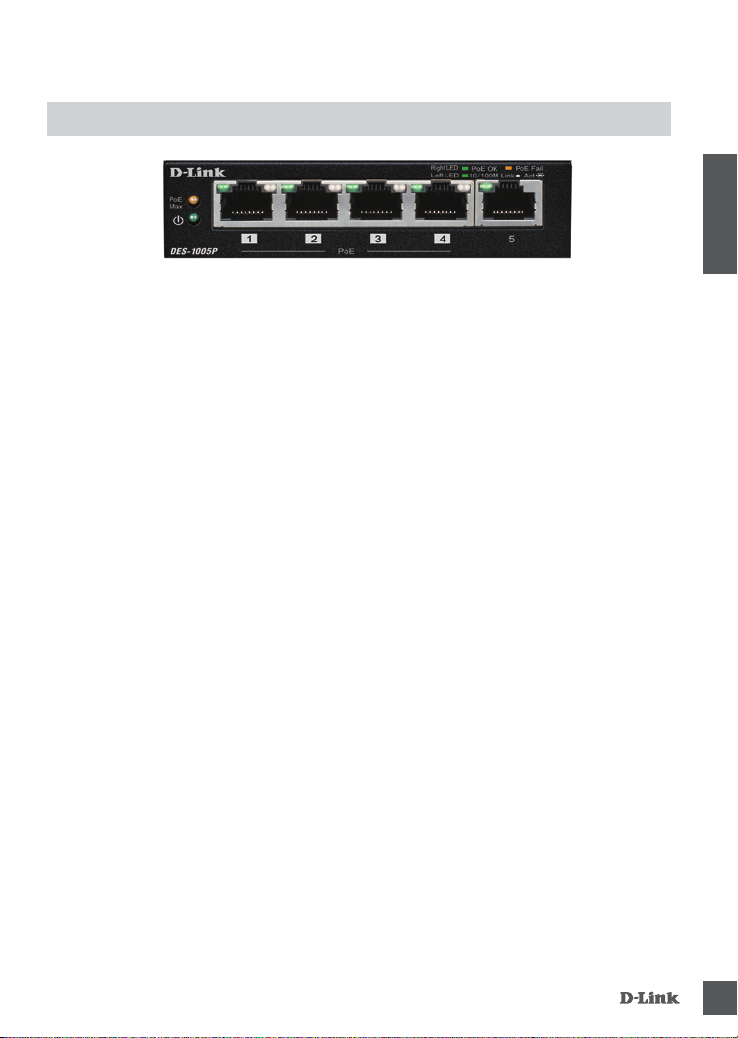

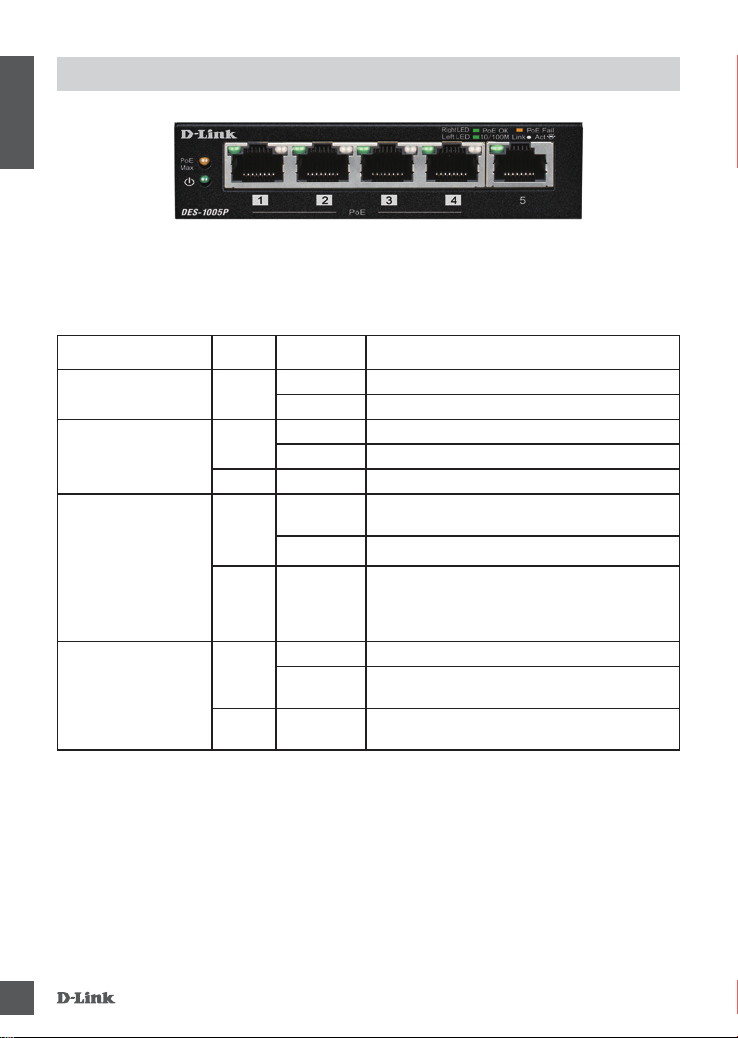

ИНДИКАТОРЫ
Благодаря индикаторам можно осуществлять мониторинг, выполнять диагностику, поиск и
устранение проблем в соединении, на коммутаторе или подключенных устройствах.
Индикатор Цвет Состояние Описание
Power Зеленый Горит Питание включено.
Не горит Питание выключено.
Link/Act/Speed Зеленый Горит К порту подключено устройство на
скорости 10/100 Мбит/с.
Мигает На порту выполняется передача или прием
данных.
Не горит Устройство не подключено к порту.
PoE (Порты 1-4) Зеленый Горит Устройство с поддержкой PoE успешно
подключено и получает питание.
Не горит Устройство с поддержкой PoE не
подключено.
Желтый Мигает Подается корректная нагрузка PoE, но
коммутатор не обладает достаточной
мощностью для обеспечения требуемой
нагрузки. Питание на порт не подается.
PoE Max. Желтый Горит Общая потребляемая мощность выше 53
Вт.
Мигает Выходная мощность для устройств PoE
превысила
максимальный бюджет мощности (60 Вт).
Не горит Общая потребляемая мощность ниже 53
Вт.

DES-1005P 12
РУССКИЙ
Индикатор Цвет Состояние Описание
Power Зеленый Горит Питание включено.
Не горит Питание выключено.
Link/Act/Speed Зеленый Горит К порту подключено устройство на
скорости 10/100 Мбит/с.
Мигает На порту выполняется передача или прием
данных.
Не горит Устройство не подключено к порту.
PoE (Порты 1-4) Зеленый Горит Устройство с поддержкой PoE успешно
подключено и получает питание.
Не горит Устройство с поддержкой PoE не
подключено.
Желтый Мигает Подается корректная нагрузка PoE, но
коммутатор не обладает достаточной
мощностью для обеспечения требуемой
нагрузки. Питание на порт не подается.
PoE Max. Желтый Горит Общая потребляемая мощность выше 53
Вт.
Мигает Выходная мощность для устройств PoE
превысила
максимальный бюджет мощности (60 Вт).
Не горит Общая потребляемая мощность ниже 53
Вт.
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРОБЛЕМЫ УСТАНОВКИ И НАСТРОЙКИ
1. ЧТО ДЕЛАТЬ, ЕСЛИ НЕ ГОРИТ ИНДИКАТОР ПИТАНИЯ?
- Проверьте, надежно ли подключен адаптер питания к соответствующему разъему на
задней панели коммутатора и к электрической розетке.
2. ЧТО ДЕЛАТЬ, ЕСЛИ ПОДКЛЮЧЕННОЕ УСТРОЙСТВО НЕ ОБНАРУЖЕНО?
- Убедитесь, что индикатор порта горит или мигает. Если индикатор не горит, используйте
другой Ethernet-кабель.
3. ЧТО ДЕЛАТЬ, ЕСЛИ УСТРОЙСТВО С ПОДДЕРЖКОЙ PoE НЕ ПОЛУЧАЕТ
ПИТАНИЕ ОТ КОММУТАТОРА DES-1005P?
- Убедитесь, что устройство с поддержкой PoE подключено к одному из четырех портов
PoE (1-4) и общая мощность, потребляемая всеми подключенными устройствами, не
превышает максимальный бюджет мощности 60 Вт.

DES-1005P
13
РУССКИЙ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Аппаратное обеспечение
Интерфейсы 5 портов 10/100Base-TX (4 порта с поддержкой PoE)
Индикаторы Power
PoE Max
Link/Activity (на порт)
PoE OK/PoE Fail (на порт PoE)
Функционал
Стандарты и функции IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
Автоматическое согласование скорости
Управление потоком IEEE 802.3x
IEEE 802.3az Energy Efficient Ethernet (EEE)
IEEE 802.1p QoS (4 очереди)
Автоматическое определение MDI/MDIX на всех портах
Скорость передачи данных Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный дуплекс)
Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс)
Производительность
Коммутационная матрица 1 Гбит/с
Метод коммутации
Store-and-forward
Макс. скорость
перенаправления
64-байтных пакетов
0,744 Mpps
Размер таблицы МАС-
адресов
2K записей
Буфер пакетов 64 КБ
PoE
Стандарт PoE IEEE 802.3af
IEEE 802,3at
Порты с поддержкой PoE Порты 1-4
Бюджет мощности PoE 60 Вт (макс. 30 Вт на порт PoE)
Физические параметры
Размеры (Д x Ш x В) 100 x 98 x 28 мм
Вес 0,26 кг

DES-1005P 14
РУССКИЙ
Условия эксплуатации
Питание Внешний адаптер питания:
- Выход: 53,5 В / 1,2 А
Потребляемая мощность
Максимальная потребляемая мощность:
- 63,26 Вт (функция PoE включена)
- 3,61 Вт (функция PoE выключена)
В режиме ожидания: 0,68 Вт
Тепловыделение
2,3203 БТЕ/час
MTBF (часы) 311 081
Система вентиляции Пассивная
Температура
Рабочая: от 0 до 40 °C
Хранения: от -10 до 70 °C
Влажность
При эксплуатации: от 0% до 95% без конденсата
При хранении: от 0% до 95% без конденсата
Прочее
Безопасность cUL, CB, LVD, BSMI
EMI/EMC CE, BSMI, FCC, VCCI, RCM

DES-1005P
15
РУССКИЙ
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Изготовитель:
Д-Линк Корпорейшн, 114, Тайвань, Тайпей, Нэйху Дистрикт, Шинху 3-Роуд, № 289
Уполномоченный представитель, импортер:
ООО “Д-Линк Трейд”
390043, г. Рязань, пр. Шабулина, д.16
Тел.: [phone]
Россия
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
Україна
Київ, вул. Межигірська, 87-А
Тел.: [phone]
E-mail: [email protected]
Moldova
Chisinau; str.C.Negruzzi-8
Tel: [phone]
E-mail:[email protected]
Беларусь
Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]
E-mail: [email protected]
Қазақстан
Алматы, Құрманғазы к-cі,143 үй
Тел.: [phone]
E-mail: [email protected]
Հայաստան
Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [email protected]
Latvija
Rīga, Lielirbes iela 27
Tel.: [phone]
E-mail: [email protected]
Lietuva
Vilnius, Žirmūnų 139-303
Tel.: [phone]
E-mail: [email protected]
Eesti
E-mail: [email protected]
Türkiye
Uphill Towers Residence A/99
Ataşehir /ISTANBUL
Tel: [phone]
Email: [email protected]
לארשי
20 םימישגמה 'חר
ןולטמ תירק
הווקת חתפ
072-2575555
[email protected]
