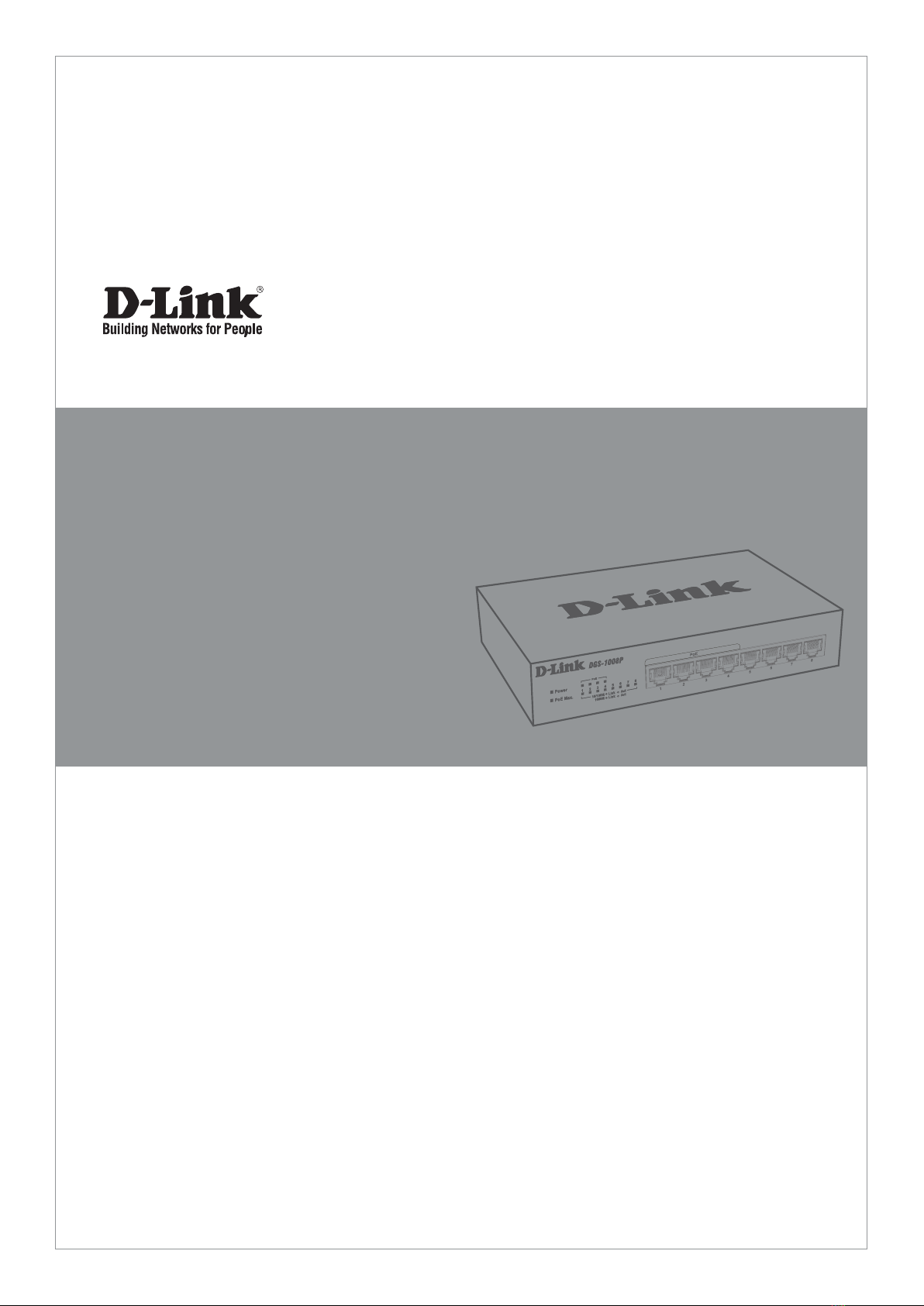

D-Link DGS-1008P User manual

DGS-1008P
Quick Installation Guide
Краткое руководство по установке
Неуправляемый коммутатор с 8 портами 10/100/1000Base-T
(4 порта PoE 802.3af/at, PoE-бюджет 80 Вт)
8 x 10/100/1000Base-T Port Unmanaged PoE Switch
(4 x 802.3af/at PoE-ports, 80 W PoE Budget)

2
ENGLISH
# LED Status Description
2PoE
Max.
Solid
amber
Indicates the total PoE power
output ofthe switchhas exceeded
the Guard Band threshold of 73
watts, but is still below the total
budget of 80 watts.
Blinking
amber
The total PoE budget of 80 watts
has been exceeded.
O The total PoE power consumption
is below the 73 watts Guard Band
threshold.
3PoE
Solid
green
The port is providing power to the
connected PoE-powered device.
Solid The PoE power feed from this port
has failed.
O There is no PoE-powered device
connected to this port.
4
Link/
ACT/
Speed
Solid
green
There is an active link negotiated
at 1000 Mbps on this port.
Blinking
green
There is trac on the port.
Solid
amber
There is an active link negotiated
at 10/100 Mbps on this port.
Blinking
amber
There is trac on the port.
O There is no active link on this port.
Table 1: LED overview

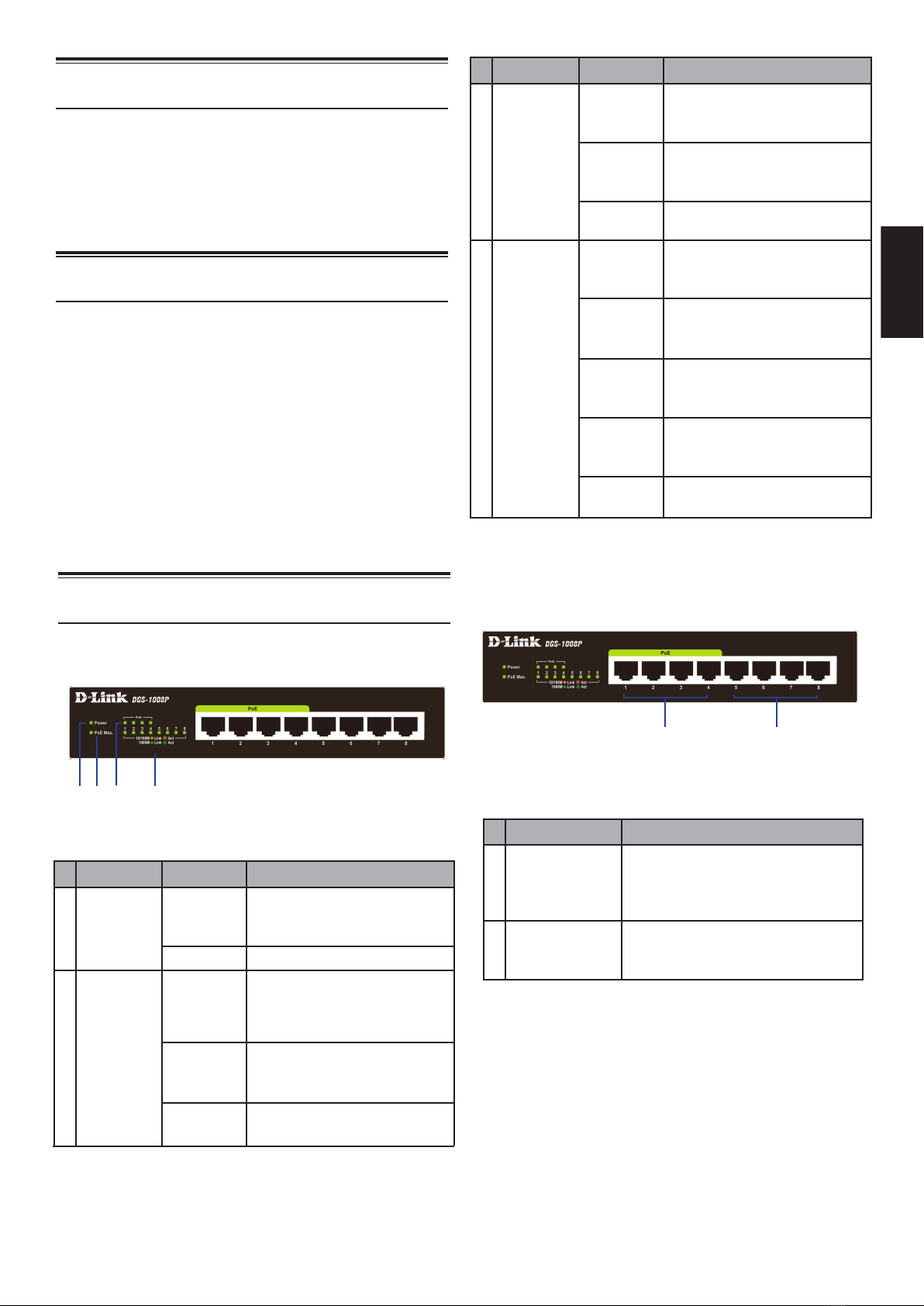

Front Panel Connectors
Figure 2: Front panel connectors
# Interface Description
1Ports 1 - 4
10/100/1000 Mbps PoE-capable
ports, used for connecting Ethernet
devices and PoE-powered devices.
2Ports 5 - 8
10/100/1000 Mbps non-PoE ports,
used for connecting Ethernet
devices. These ports cannot power
PoE devices.
Table 2: Front connector description
Before You Begin
This Quick Installation Guide gives you step-by-
step instructions for setting up your DGS-1008P
8-Port Gigabit Unmanaged Desktop PoE Switch.
The model you have purchased may appear slightly
different from the one shown in the illustrations.
Package Contents
This DGS-1008P package should include the
following items:
• 1 x DGS-1008P
• 1 x AC to DC power adapter with power cord
• 1 x Wall mounting kit
•
1 x Quick Installation Guide
If any of the above items are damaged or missing,
please contact your local D-Link reseller.

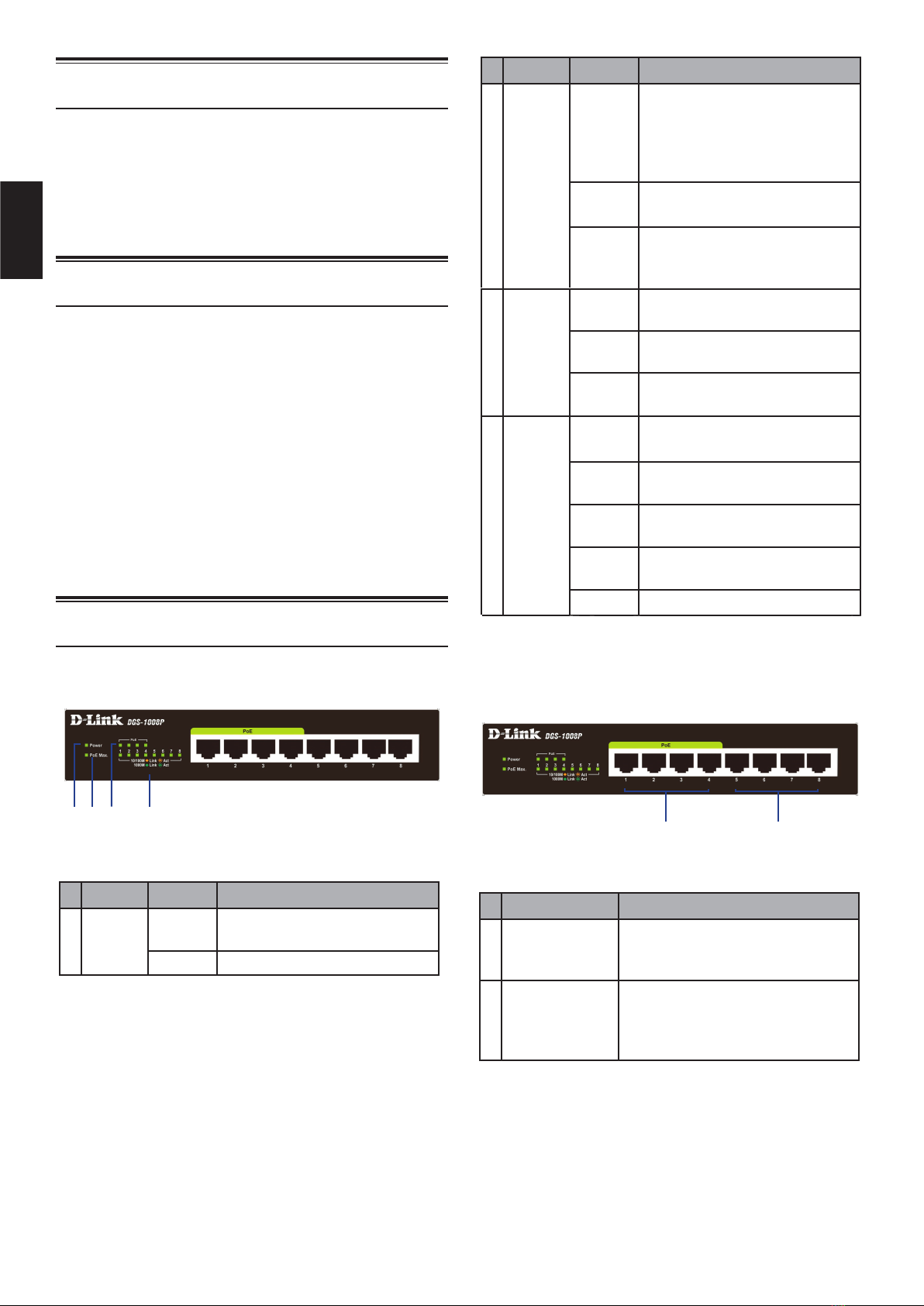

Hardware Overview
LED Indicators
1234
Figure 1: Front panel LEDs
# LED Status Description
1Power
Solid
green
The switch is powered on.
O The switch is turned o.
1 2
amber
•
4 x Rubber foot

3
ENGLISH

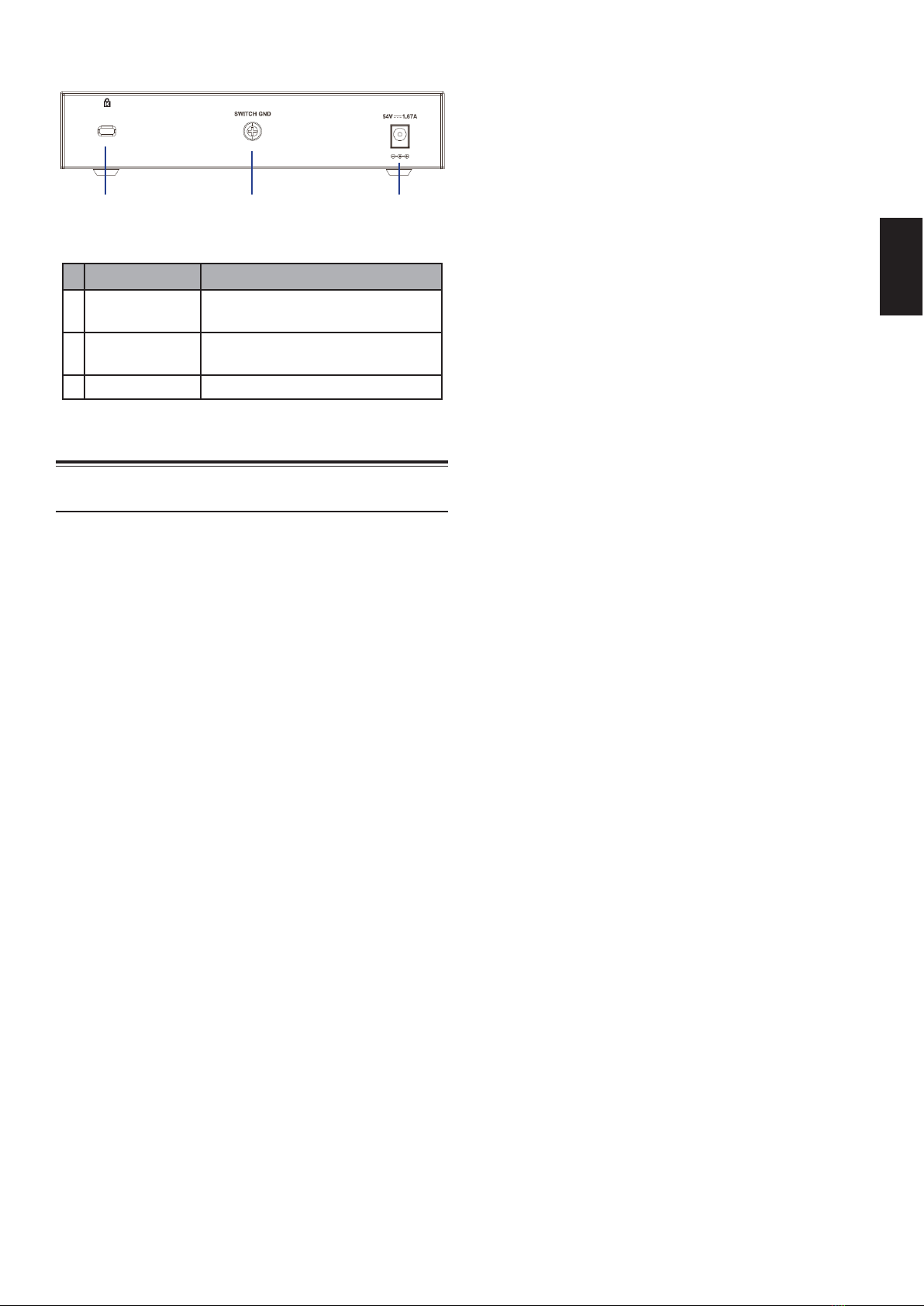

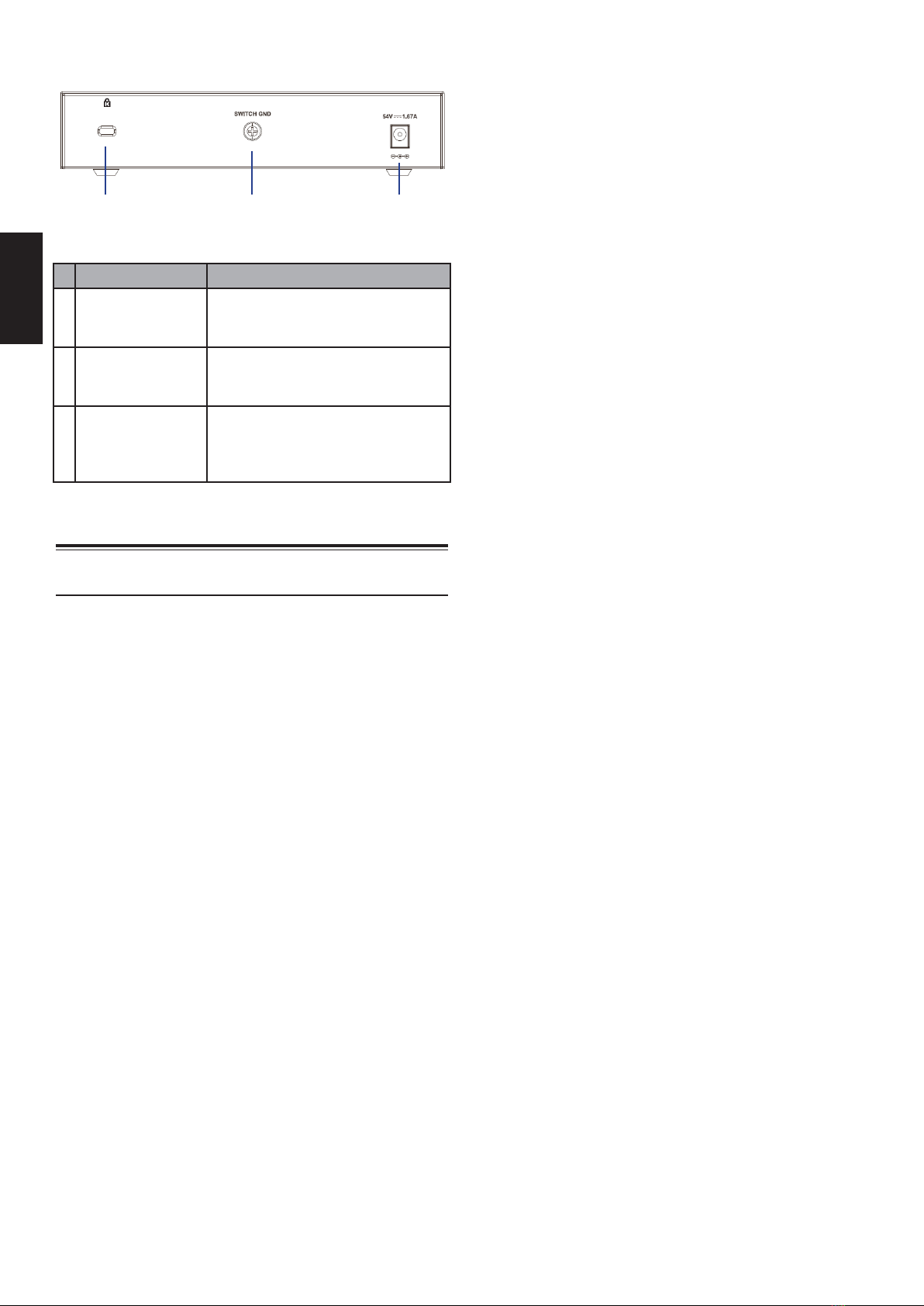

Rear Panel Connectors
123
Figure 3: Rear panel connectors
# Connector Description
1Kensington
Security Lock
Slot used to attach a physical
Kensington security lock.
2SWITCH GND Screw used to secure a grounding
wire to connect the switch to ground.
3DC Power Input Input jack for the power adapter.
Table 3: Rear connector description
Hardware Installation
Installation Precautions
For safe switch installation and operation, it is
recommended to:
• Visually inspect the DC power jack and make sure
that it is fully secured to the power adapter.
• Make sure that there is proper heat dissipation
and adequate ventilation around the switch.
• Install the switch in a site free from strong
electromagnetic sources, vibration, dust, and
direct sunlight.
• Not place heavy objects on the switch.
Grounding the Switch
The following steps explain the procedure for
connecting the switch to a protective ground:
1. Verify that the system is powered o.
2. Remove the ground screw and place the #8
terminal lug ring at one end of the ground cable
on top of the ground screw opening.
3. Insert the ground screw back into the ground
screw opening.
4. Using a screwdriver, tighten the ground screw to
secure the ground cable to the switch.
5. Attach the terminal lug ring at the other end
of the grounding cable to an appropriate
grounding source.
6. Verify that the connections from the ground
connector on the switch to the grounding source
are securely attached.
Attaching the Rubber Pads
The DGS-1008P comes with a strip with 4 adhesive
rubber pads to place on the bottom of the device
to prevent the switch from damaging the surface
it is placed on. To attach the rubber pads, simply
remove the rubber pads from the adhesive strip and
stick one pad on each corner on the bottom panel
of the switch.
Mounting the Switch to a Wall
The DGS-1008P can also be mounted to a wall for
more convenient placement. Follow the instructions
below for more information on how to mount the
device to dierent types of walls.
Hard surface wall (e.g. cement, brick)
1. Drill two holes that align with the keyholes on
the back of the switch in the wall where you
want to mount the DGS-1008P and place the
two included nylon screw anchors into the drilled
holes.
2. Drive the two screws included in this package
into the placed nylon anchors.
3. Hook the mounting keyholes on the back of the
switch onto the screws to secure the device to
the wall.
Soft surface wall (e.g. wood, drywall)
1. Drive the two screws included in this package
into the soft surface wall where you want to
mount the DGS-1008P so that they align with
the keyholes on the back of the switch.
2. Hook the mounting keyholes on the back of the
switch onto the screws to secure the device to
the wall.
Powering On the Switch
After connecting the switch to the network using
a compatible category 5/6/7 UTP network cable,
simply connect the switch to a power outlet to power
the device.

4
РУССКИЙ
Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и подключением устройства.
Убедитесь, что устройство, адаптер питания и кабели не имеют механических повреждений.
Устройство должно быть использовано только по назначению, в соответствии с кратким
руководством по установке.
Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и хорошо
проветриваемом помещении с нормальной влажностью, в стороне от мощных источников
тепла. Не используйте его на улице и в местах с повышенной влажностью. Не размещайте
на устройстве посторонние предметы. Вентиляционные отверстия устройства должны быть
открыты. Температура окружающей среды в непосредственной близости от устройства и
внутри его корпуса должна быть в пределах от 0 до +40 °C.
Используйте адаптер питания только из комплекта поставки устройства. Не включайте адаптер
питания, если его корпус или кабель повреждены. Подключайте адаптер питания только к
исправным розеткам с параметрами, указанными на адаптере питания. Для подключения
необходима установка легкодоступной розетки вблизи оборудования.
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли
отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не
используйте жидкие/аэрозольные очистители или магнитные/статические устройства для
очистки. Избегайте попадания влаги в устройство и адаптер питания.
Устройство должно также быть заземлено, если это предусмотрено конструкцией корпуса
или вилки на кабеле питания.
Срок службы устройства – 2 года.
Гарантийный период исчисляется c момента приобретения устройства у официального
дилера на территории России и стран СНГ и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты
производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного
номера, указанного на наклейке с техническими данными.
Год: E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021, 2 - 2022, 3 - 2023.
Месяц: 1 – январь, 2 – февраль, ..., 9 – сентябрь, A – октябрь, B – ноябрь, С – декабрь.
При обнаружении неисправности устройства обратитесь в сервисный центр или группу
технической поддержки D-Link.

5
#Индикатор Состояние Описание
3PoE
Горит
зеленым
светом
Устройство с поддержкой PoE
получает питание по
Ethernet-кабелю.
Горит
светом
Устройство с поддержкой PoE
не получает питание по
Ethernet-кабелю.
Не горит Устройство с поддержкой PoE не
подключено к порту.
4Link/ACT/
Speed
Горит
зеленым
светом
К порту подключено устройство,
скорость соединения 1000 Мбит/с.
Мигает
зеленым
светом
На порту выполняется передача
или прием данных.
Горит
желтым
светом
скорость соединения 10/100 Мбит/с.
Мигает
желтым
светом
На порту выполняется передача
или прием данных.
Не горит Нет соединения /
Таблица 1: Индикаторы передней панели
Интерфейсы передней панели
Рисунок 2: Интерфейсы передней панели
# Интерфейс Описание
1Порты 1 - 4
Порты 10/100/1000Base-T с
поддержкой PoE для подключения
Ethernet-устройств и устройств
с поддержкой PoE.
2Порты 5 - 8
Порты 10/100/1000Base-T без
поддержки PoE для подключения
Ethernet-устройств.
Таблица 2: Интерфейсы передней панели
Перед началом работы
Данное руководство содержит инструкции
по установке неуправляемого коммутатора
DGS-1008P. Помните, что приобретенная Вами
модель может незначительно отличаться от
изображенной в руководстве.
Комплект поставки
Комплект поставки DGS-1008P должен содержать
следующие компоненты:
• Коммутатор DGS-1008P
• Адаптер питания
• Комплект для монтажа на стену
• 4 резиновые ножки
Если что-либо отсутствует или есть повреждения,
обратитесь к Вашему поставщику.
Обзор аппаратной части
Индикаторы
1234
Рисунок 1: Индикаторы передней панели
#Индикатор Состояние Описание
1Power
Горит
зеленым
светом
Питание включено.
Не горит Питание выключено.
2PoE Max.
Горит
оранжевым
светом
ПотребляемаямощностьPoE
превышает 73 Вт, но не
превышает максимальный
Мигает
светом
Превышен максимальный
бюджет мощност и P o E 80 Вт.
Не горит Потребляемая мощность PoE
ниже 73 Вт.
1 2
оранжевым
оранжевым
К порту подключено устройство,
нет подключенных устройств.
РУССКИЙ
бюджет мощности PoE 80 Вт.
• Краткое руководство по установке

6
Компоненты задней панели
123
Рисунок 3: Компоненты задней панели
# Компонент Описание
1
Слот для
кенсингтонского
замка
Слот предназначен для установки
кенсингтонского замка.
2SWITCH GND
Винт заземления предназначен для
крепления клеммы заземляющего
провода к коммутатору.
3
Разъем для
подключения
адаптера
питания
Разъем предназначен для
подключения адаптера питания.
Таблица 3: Компоненты задней панели
Установка коммутатора
Меры предосторожности
Для безопасной установки и эксплуатации
коммутатора рекомендуется следующее:
• Осмотрите разъем для подключения адаптера
питания и убедитесь, что адаптер надежно
подключен к этому разъему.
• Убедитесь в наличии пространства для
тепловыделения и вентиляции вокруг
коммутатора.
• Установите коммутатор в месте, защищенном
от воздействия сильных электромагнитных
полей, вибрации, пыли и прямых солнечных
лучей.
• Не размещайте тяжелые предметы на
поверхности коммутатора.
Заземление коммутатора
Коммутатор можно заземлить, выполнив
следующие шаги:
1. Убедитесь, что питание коммутатора
выключено.
2. Прикрутите клемму заземляющего провода
винтом заземления к коммутатору.
3. Прикрепите клемму на противоположной
стороне провода заземления к заземлителю.
4. Проверьте надежность существующих
соединений.
Крепление резиновых ножек
В комплект поставки DGS-1008P входят 4
резиновые ножки, которые помогают защитить
корпус коммутатора и поверхность, на которую
он устанавливается, от царапин. Снимите липкую
ленту с резиновых ножек и прикрепите их к
нижней панели коммутатора, расположив их по
углам.
Крепление коммутатора к стене
Коммутатор DGS-1008P может быть прикреплен к
стене. Приведенные ниже инструкции описывают
процесс крепления устройства к стенам разного
типа.
Стена с твердым покрытием (например,
бетонная, кирпичная)
1. Просверлите в стене два отверстия в местах,
отмеченных под крепежные отверстия,
расположенные на нижней панели
коммутатора, и установите нейлоновые
дюбели, входящие в комплект поставки, в
просверленные отверстия.
2. Вкрутите шурупы, входящие в комплект
поставки, в нейлоновые дюбели.
3. Повесьте коммутатор крепежными
отверстиями на шурупы.
Стена с нежестким покрытием
(например, деревянная,
гипсокартонная)
1. Вкрутите два шурупа, входящие в комплект
поставки,вместах,отмеченныхподкрепежные
отверстия, расположенные на нижней панели
коммутатора.
2. Повесьте коммутатор крепежными
отверстиями на шурупы.
Включение питания коммутатора
Чтобы включить питание устройства, подключите
адаптер питания к соответствующему разъему на
задней панели коммутатора и к электрической
розетке.
РУССКИЙ

7
Интерфейсы
8 портов 10/100/1000Base-T (4 порта с
поддержкой РоЕ)
Индикаторы
Power
Activity/Link/Speed (на порт)
Скорость передачи данных
Ethernet:
10 Мбит/с (полудуплекс)
20 Мбит/с (полный дуплекс)
Fast Ethernet:
100 Мбит/с (полудуплекс)
200 Мбит/с (полный дуплекс)
Gigabit Ethernet:
2000 Мбит/с (полный дуплекс)
Порты с поддержкой PoE
Порты 1-4
Размеры (Д x Ш x В)
190 x 120 x 38 мм
Вес
0,59 кг
Температура
Рабочая: от 0 до 40 C
Хранения: от -20 до 70 C
Влажность
От 0% до 95% без конденсата
EMI/EMC
CE Class B, BSMI, FCC Class B, VCCI Class B,
Технические характеристики
PoE (на порт PoE)
PoE Max.
Стандарты и функции
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
Управление потоком IEEE 802.3x
Автоматическое согласование скорости и
режима дуплекса
Автоматическое определение MDI/MDIX на
всех портах
IEEE 802.1p QoS (8 очередей)
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet
Производительность
Коммутационная матрица: 16 Гбит/с
Метод коммутации: Store-and-forward
Макс. скорость перенаправления
64-байтных пакетов: 11,9 Mpps
Размер таблицы MAC-адресов: 4K записей
Буфер пакетов: 192 КБ
Flash-память: 2 КБ
Jumbo-фрейм: 9 216 байт
Бюджет мощности PoE
80 Вт (макс. 30 Вт на порт PoE)
o
o
RCM
Безопасность
BSMI, LVD
Макс. потребляемая мощность
91 Вт
Потребляемая мощность в режиме ожидания
1,6 Вт
Тепловыделение
90,945 Вт (310,5 БТЕ/час)
MTBF (часы)
412 600
Система вентиляции
Пассивная
IEEE 802.3az Energy-Efficient Ethernet
РУССКИЙ
Питание
Внешний адаптер питания:
- Выход: 54 В постоянного тока 1,67 А

8
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Уполномоченный представитель, импортер:
ООО “Д-Линк Трейд”
390043, г.Рязань, пр. Шабулина, д.16
Россия
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
Україна
Київ, вул. Межигірська, 87-А
Тел.: [phone]
E-mail: [email protected]
Moldova
Chisinau; str.C.Negruzzi-8
Tel: [phone]
E-mail:[email protected]
Беларусь
Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]
E-mail: [email protected]
Қазақстан
Алматы, Құрманғазы к-cі,143 үй
Тел.: [phone]
E-mail: [email protected]
Հայաստան
Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [email protected]
Lietuva
Vilnius, Žirmūnų 139-303
Tel.: [phone]
E-mail: [email protected]
Eesti
E-mail: [email protected]
Türkiye
Uphill Towers Residence A/99
Ataşehir /ISTANBUL
Tel: [phone]
Email: [email protected]
לארשי
20 םימישגמה 'חר
ןולטמ תירק
הווקת חתפ
072-2575555
[email protected]
Тел.: [phone]
Изготовитель:
Д-Линк Корпорейшн, 11494, Тайвань, Тайбэй, Нэйху Дистрикт, Синху З-Роуд, № 289
-
РУССКИЙ
Версия 1.1 2023-04-04
