D-Link AirPremier N DAP-2360 User manual

This document will guide you through the basic installation
process for your new D-Link Wireless N Access Point.
DAP-2360
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
Wireless N PoE Access Point
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione

D-Link DAP-2360 Quick Install Guide 1
ENGLISH
DAP-2360 Quick Install Guide
This installation guide provides basic instructions for installing the DAP-2360 Wireless
Access Point on your network. For additional information about how to use the Access
Point, please see the User’s Manual which is available on the CD included in this
package or from the D-Link support website.
System Requirements
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating systems
• Installed Ethernet Adapter
• Internet Explorer version 7.0 or Firefox 3.0 and above
1. Package Contents
DAP-2360 802.11n Power over Ethernet (PoE) Access Point
Manual and Software on CD-ROM
Mounting Plate
Ethernet Cable
If any of the above items are missing, please contact your reseller.
NOTE no PSU supplied. To power the units use an D-Link PoE switch or the D-Link
DPE-101GI PoE injector.
Safety Notice:
Installation and servicing should be done by certied technicians so as to conform to all
local codes and prevent voiding your warranty.

D-Link DAP-2360 Quick Install Guide
2
ENGLISH
RESET
LAN(PoE)

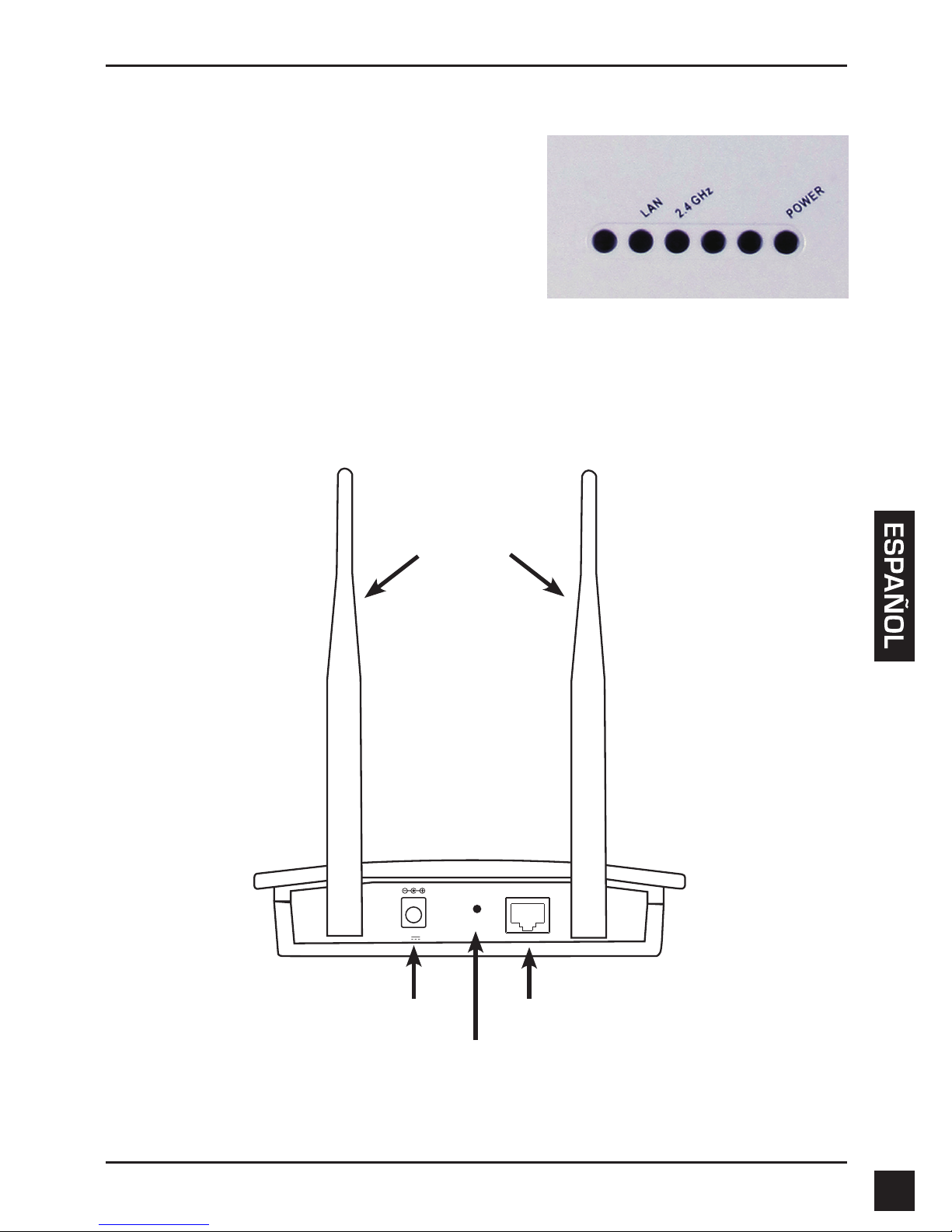

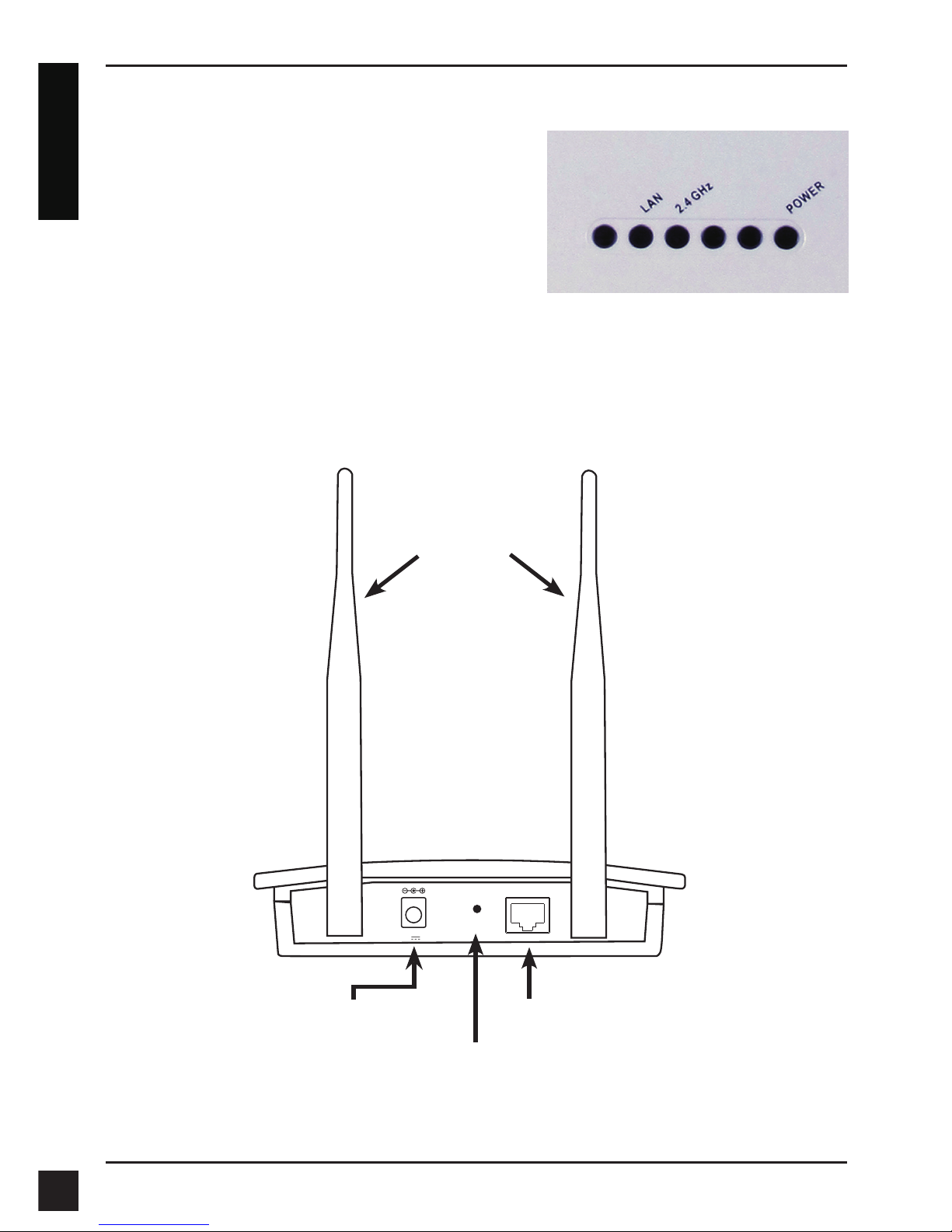

2. Hardware Overview
3. Hardware Installation
LAN - Solid light when the Ethernet port is connected
to a working port, such as a router or switch. The light
will blink when there is traffic through LAN port.
2.4 GHz - When lit, the access point is operating at
2.4GHz. This light will blink when there is wireless
traffic.
POWER - The light will blink during boot up. Once solid, the access point is ready.
Antennas
Reset
LAN Port (PoE)
12V 1A
* PoE kit (injector and adapter) is NOT include in the package and it can be purchased
with the model name "DPE-101GI".
Power Receptor
(*Note no longer used,
replaced by PoE)

D-Link DAP-2360 Quick Install Guide 3
ENGLISH

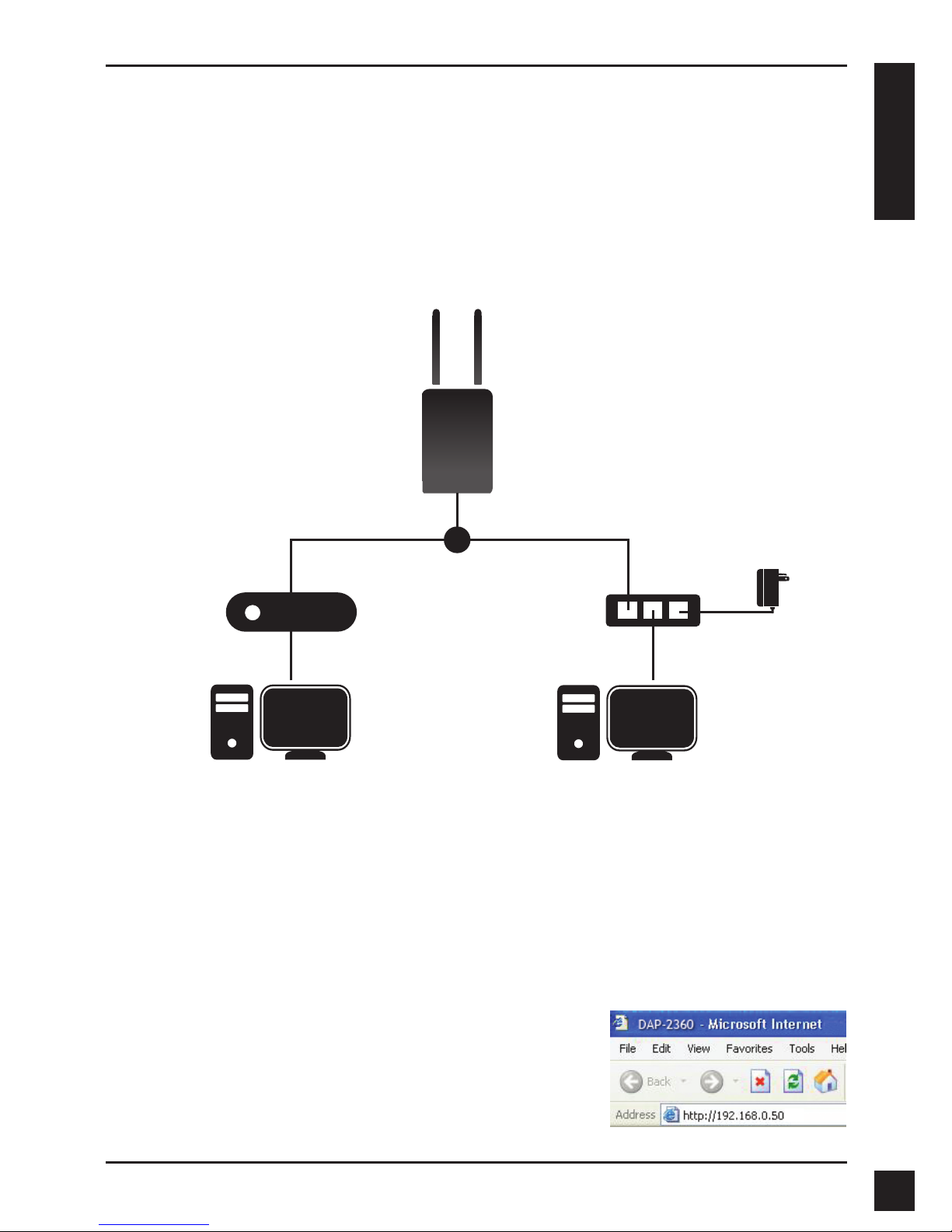

To power the access point, you can use one of the following methods:
1. Connect one end of your Ethernet cable into the LAN (PoE) port on the DAP-2360
and the other end into one port on a PoE switch.
2. Purchase separately a DPE-101GI PoE injector if you need to connect the Access
Point without a PoE Switch.
To setup and manage the DAP-2360 from a computer, use one of the following methods:
1. Connect a straight through Ethernet cable between the access point and your
computer.
2. Connect the access point to a switch or router and use a computer from a
computer that is also connected to that switch or router.
3. Please start your web browser program, type the
IP address of the device (http://192.168.0.50) and
press Enter. Make sure that the IP addresses of the
device and your computer are in the same subnet.
Then, refer to the Manual for conguration.
OR
Computer
PoE Switch
DAP-2360
Computer
PoE Injector Power
Adapter

D-Link DAP-2360 Quick Install Guide
4
ENGLISH

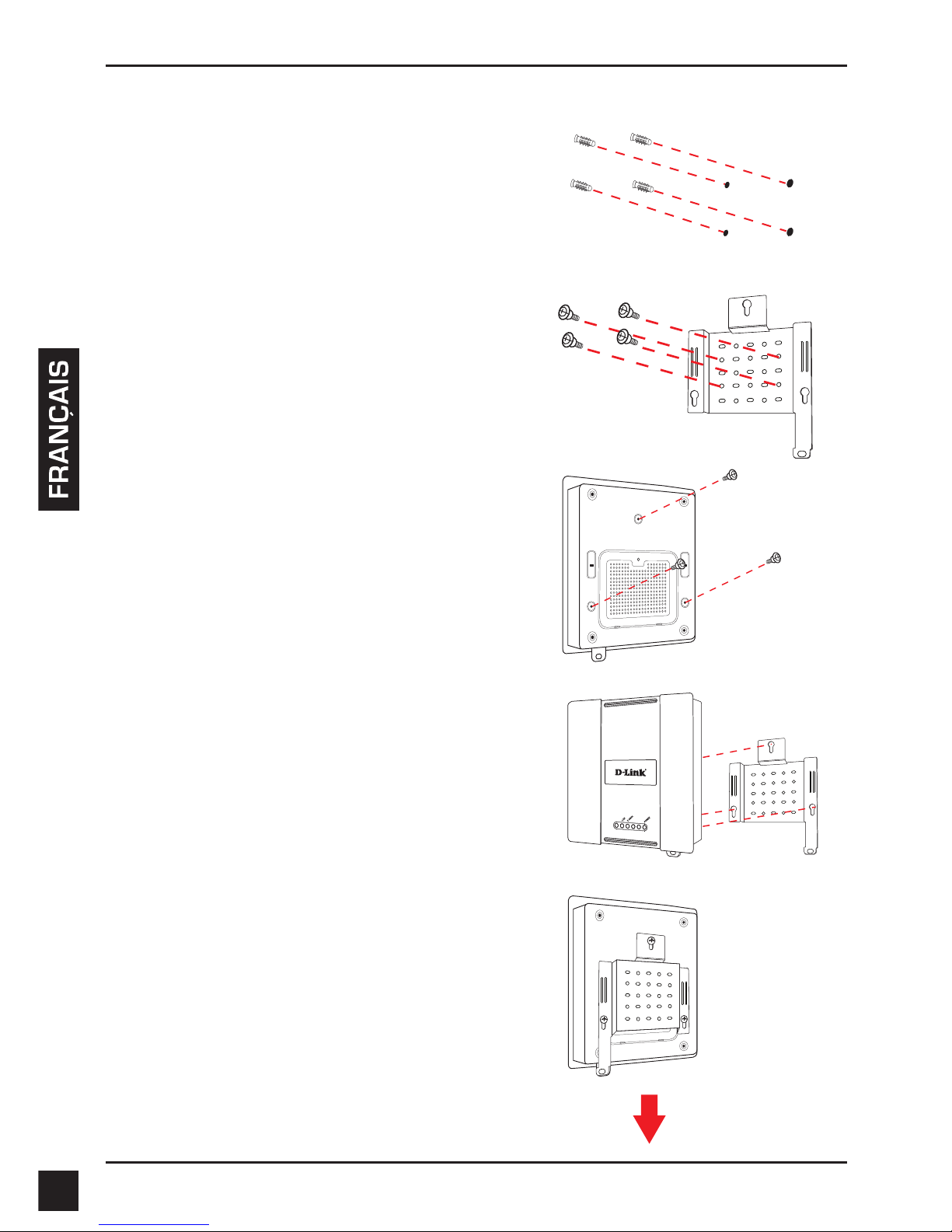

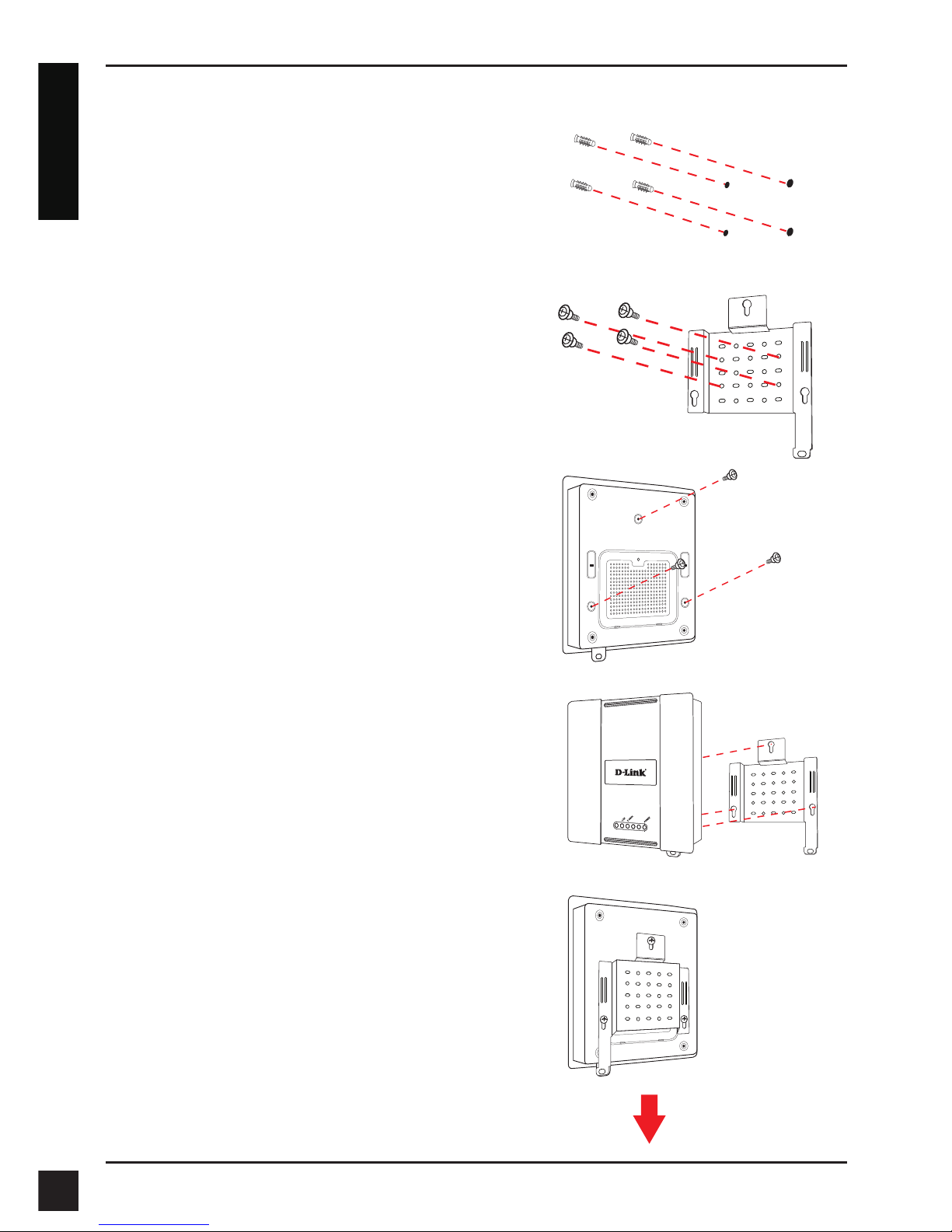

4. Mounting Plate Assembly
Step 1: Insert provided wall anchors in
the wall where the mounting plate will be
attached.
Step 2: Use the provided screws to secure
the mounting plate on the wall.
Step 3: Attach the remaining screws
securely to the back of the DAP-2360.
Step 4: Attach the DAP-2360 to the
mounting plate.
Step 5: Slide the DAP-2360 down into the
grooves on the mounting plate to secure it
to the plate.

D-Link DAP-2360 Quick Install Guide 5
ENGLISH

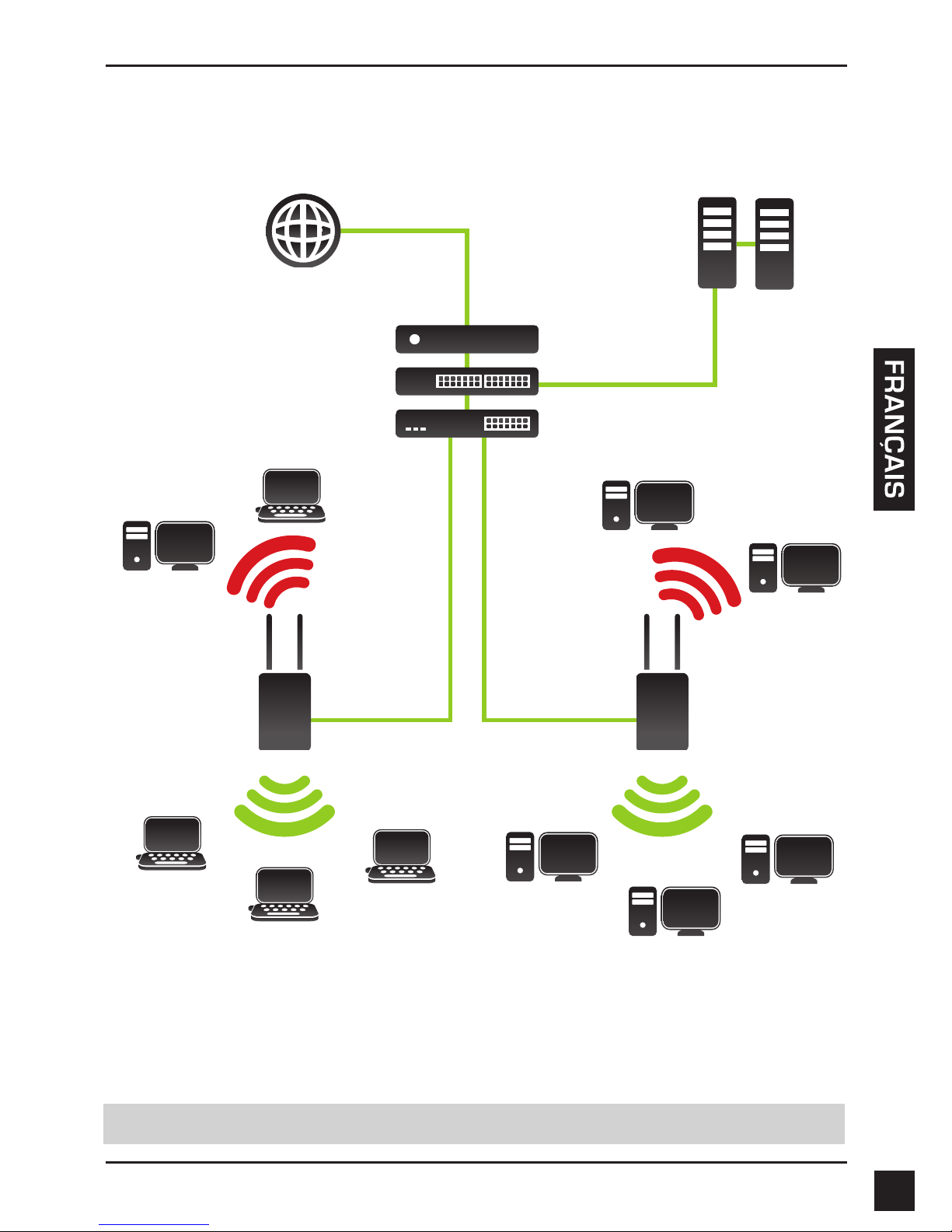

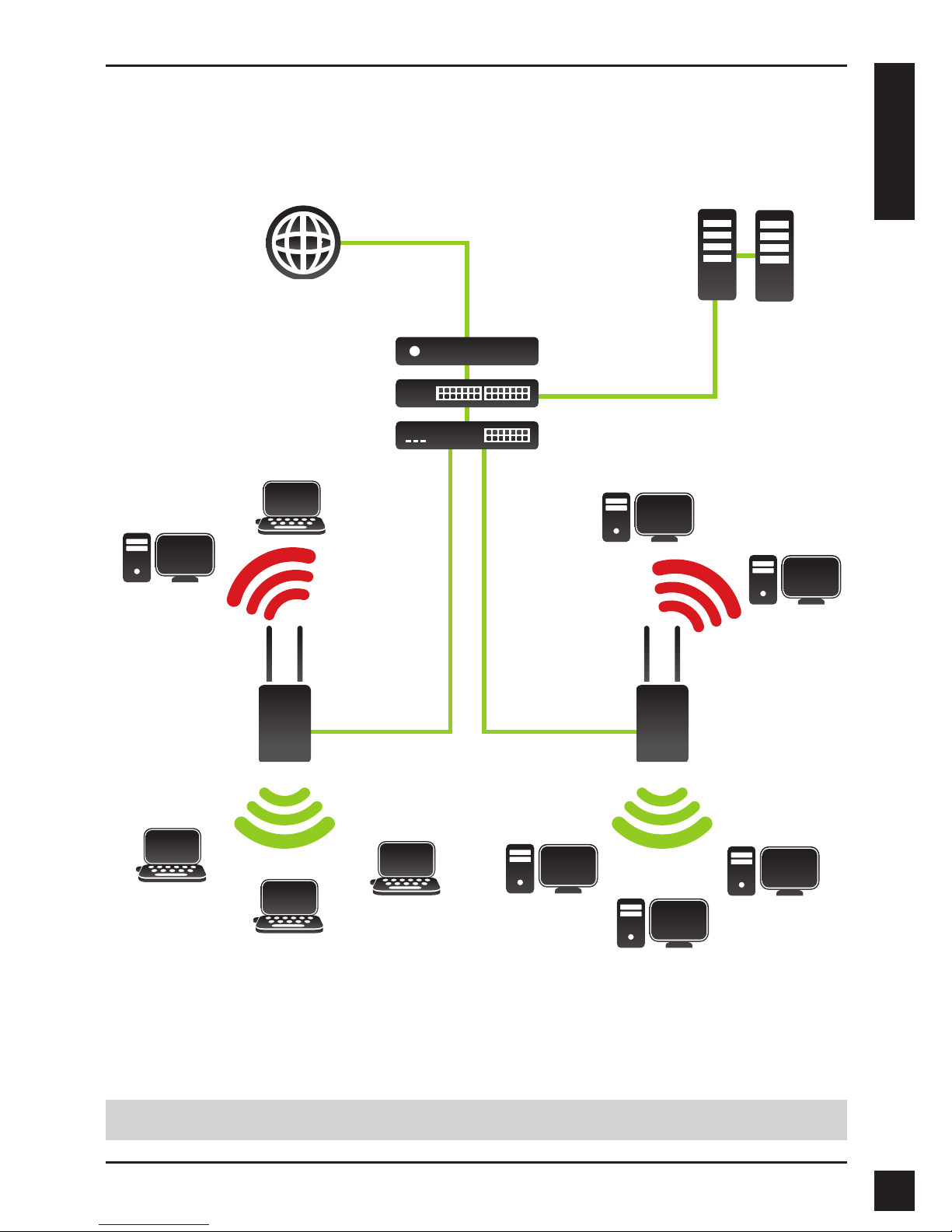

5. Your Setup is Complete
When you have completed the steps in this Installation Guide and congured your for
your network, your network should look similar to this:
* Maximum Wireless signal rate derived from IEEE 802.11n specications. Actual data throughput will vary.
Network conditions and environmental factors, including volume of network trafc, building materials and
construction, and network overhead lower actual data throughput rate.
T1
RADIU Server
Computer 3 with
Wireless N Adapter
Computer 1 with
Wireless N Adapter
Computer 2 with
Wireless N Adapter
Computer 5 with
Wireless N Adapter
Computer 6 with
Wireless N Adapter
Computer 7 with
Wireless N Adapter
Computer 8 with
Wireless N Adapter
Computer 9 with
Wireless N Adapter
Computer 10 with
Wireless N Adapter
Computer 4 with
Wireless N Adapter
PoE Switch
Business-class Router
Managed Switch
DAP-2360DAP-2360
TECHNICAL SUPPORT dlink.com/support

D-Link DAP-2360 Quick Install Guide
6
DAP-2360
Schnellinstallationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des
DAP-2360 Wireless Access Point in Ihrem Netzwerk. Zusätzliche Informationen zur
Verwendung des Access Point nden Sie im Benutzerhandbuch, das Ihnen auf der CD,
die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Systemanforderungen
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• Computer mit Windows®, Macintosh® oder Linux-basierten Betriebssystemen
• Installierter Ethernet-Adapter
• Internet Explorer Version 7.0 oder Firefox 3.0 und höher
1. Packungsinhalt
DAP-2360 802.11n Power over Ethernet (PoE) Access Point
CD-ROM mit Software und Handbuch
Montageplatte
Ethernetkabel
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
HINWEIS: keine Stromversorgungseinheiten im Lieferumfang. Zur Stromversorgung der
Einheiten nutzen Sie einen D-Link PoE Switch oder den D-Link DPE-101GI PoE-Injektor
Sicherheitshinweis:
Installation und Wartungsarbeiten sollten nur von zertizierten Technikern
vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und
Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.

D-Link DAP-2360 Quick Install Guide 7
RESET
LAN(PoE)

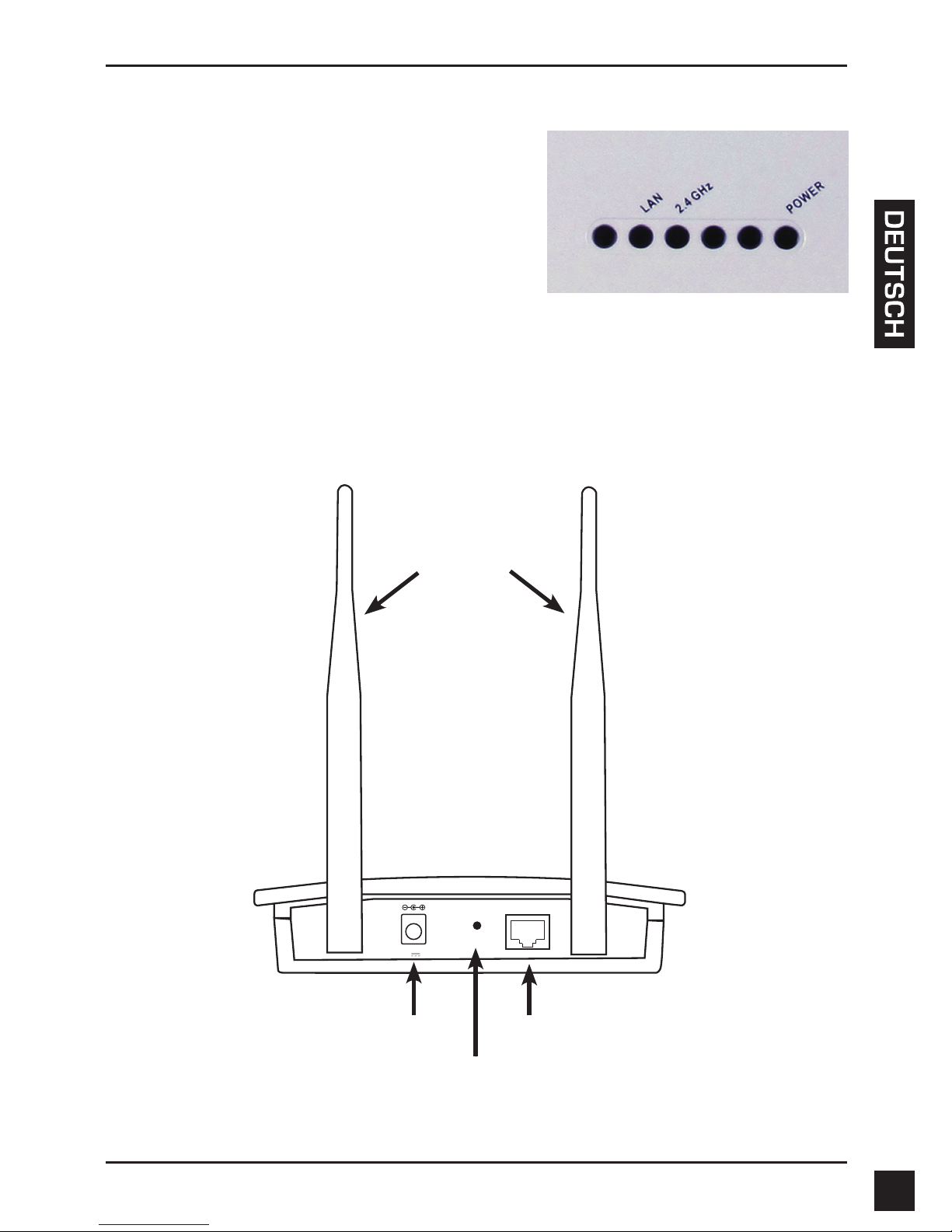

2. Hardware-Überblick
3. Hardware-Installation
LAN – Leuchtet durchgehend, wenn der Ethernet-
Port an einen ordnungsgemäß funktionierenden Port,
wie etwa einen Router oder Switch, angeschlossen
ist. Das Licht blinkt bei Datenverkehr über den LAN-
Port.
2,4 GHz – Leuchtet, wenn der Access Point im
2,4-GHz-Bereich betrieben wird. Dieses Licht blinkt
bei drahtlosem Datenverkehr.
POWER – Das Licht blinkt während des Hochfahrens. Sobald es durchgehend leuchtet, ist
der Access Point betriebsbereit.
Antennen
Adapterbuchse
(*Hinweis: wird nicht
mehr verwendet und
durch PoE ersetzt) Zurücksetzen
LAN-Port (PoE)
12V 1A
* PoE-Kit (Injektor und Adapter) ist nicht im Lieferumfang enthalten und kann unter der
Modellbezeichnung DPE-101GI gesondert erworben werden.

D-Link DAP-2360 Quick Install Guide
8

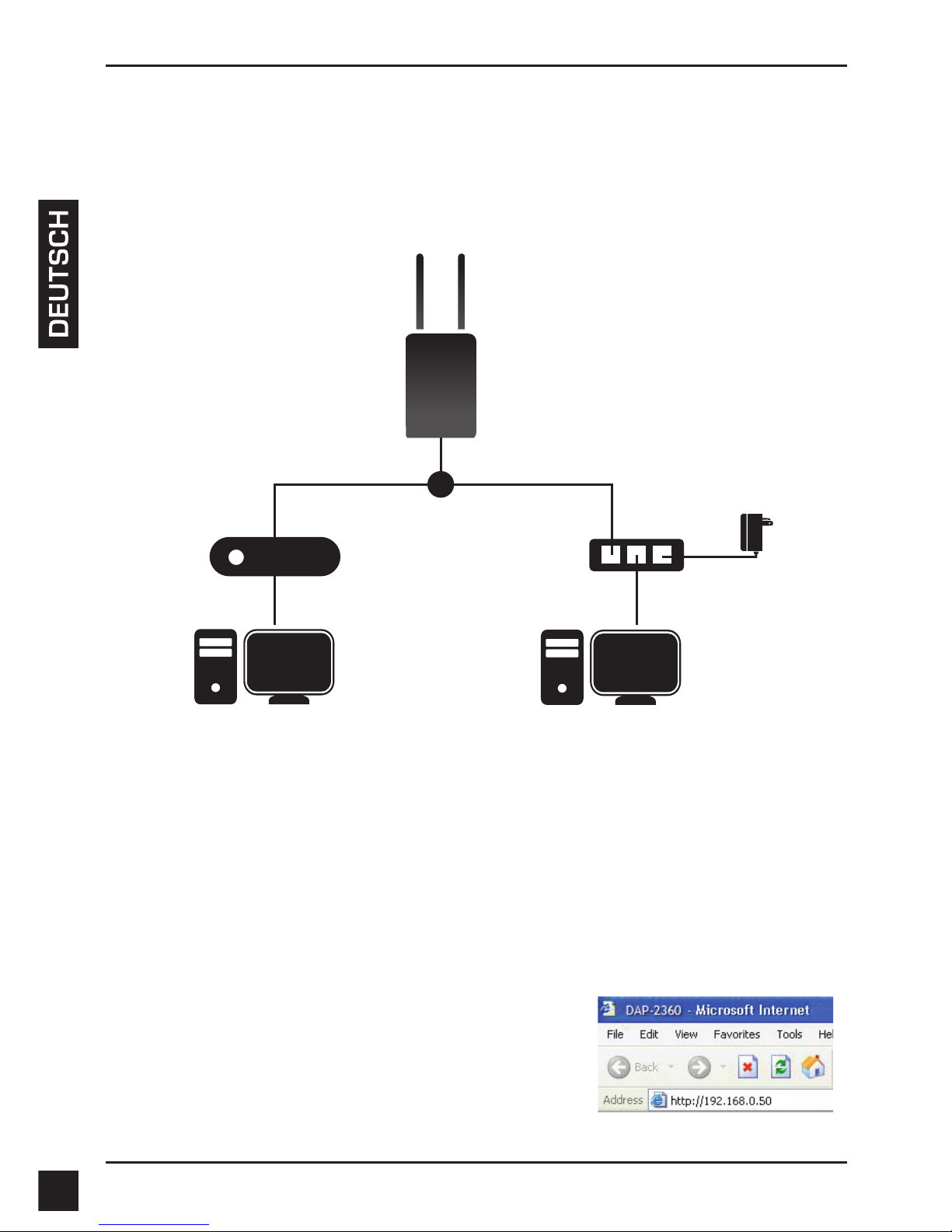

Zur Stromversorgung des Access Point wählen Sie eine der folgenden Optionen:
1. Schließen Sie ein Ende Ihres Ethernetkabels an den LAN (PoE)-Port am DAP-
2360 und das andere Ende an einen Port auf einem PoE-Switch an.
2. Sie müssen einen DPE-101GI PoE-Injektor gesondert erwerben, soll der Access
Point ohne einen PoE Switch angeschlossen werden.
Zum Kongurieren und Verwalten des DAP-2360 von einem Computer aus haben Sie
zwei Möglichkeiten:
1. Verwenden Sie ein gerades Ethernetkabel (auch Straight-Through-Kabel genannt)
zwischen dem Access Point und Ihrem Computer.
2. Schließen Sie den Access Point an einen Switch oder Router an und verwenden
Sie einen Computer, der ebenfalls an diesen Switch bzw. Router angeschlossen
ist.
3. Starten Sie Ihren Webbrowser, geben Sie die IP-
Adresse des Geräts (http://192.168.0.50) ein und
drücken Sie auf die Eingabetaste. Vergewissern
Sie sich, dass sich die IP-Adressen des Geräts
und Ihr Computer im gleichen Subnetz benden.
Alle weiteren Informationen zur Konguration
nden Sie im Handbuch.
OR
Computer
PoE Switch
DAP-2360
Computer
PoE Injector Power
Adapter

D-Link DAP-2360 Quick Install Guide 9

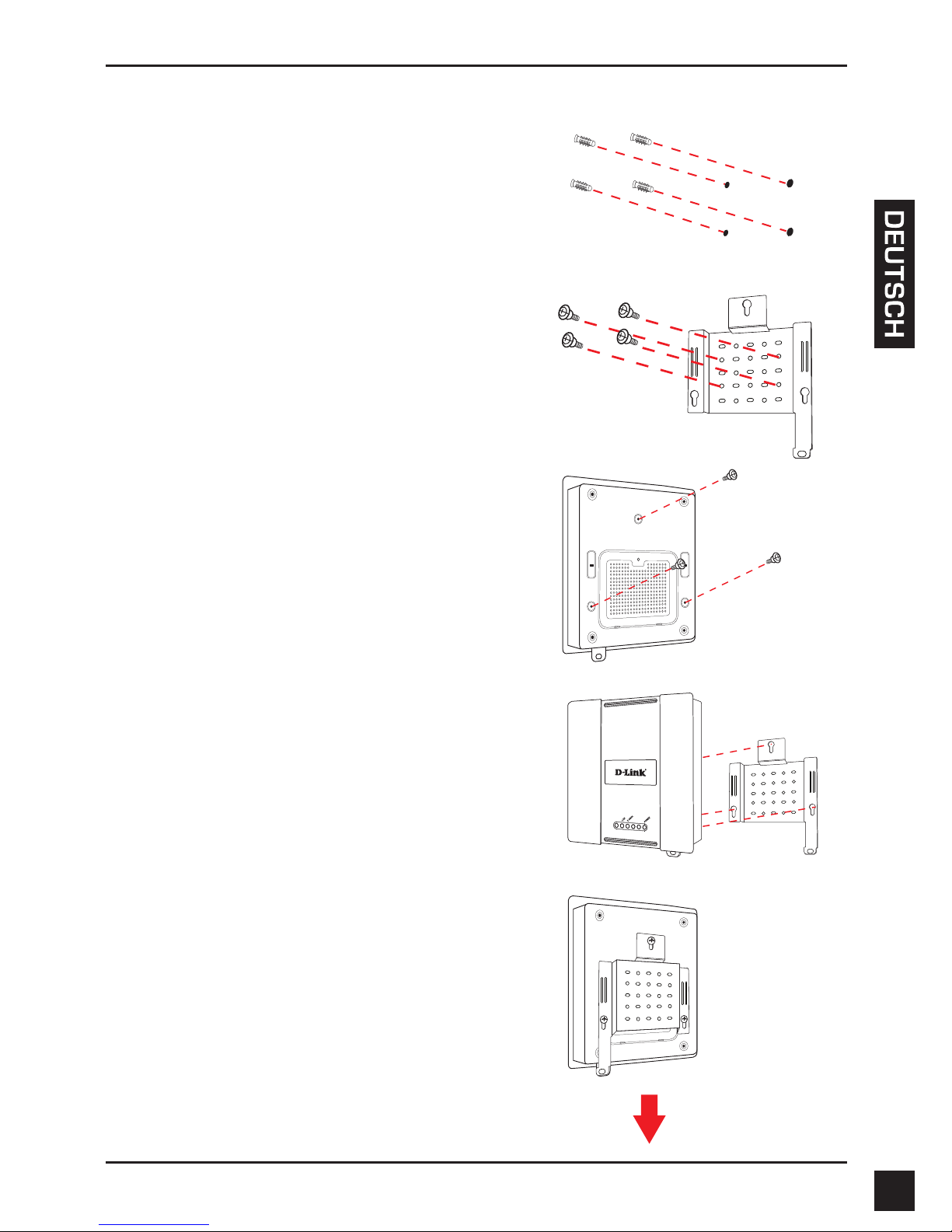

4. Befestigung der Montageplatte
Schritt 1: Bringen Sie die mitgelieferten
Dübel in der Wand an, wo die Montageplatte
befestigt werden soll.
Schritt 2: Befestigen Sie die Montageplatte
mit den mitgelieferten Schrauben an der
Wand.
Schritt 3: Drehen Sie die restlichen
Schrauben fest in die Rückseite des DAP-
2360 ein.
Schritt 4: Setzen Sie den DAP-2360 auf die
Montageplatte.
Schritt 5: Schieben Sie den DAP-2360
nach unten in die Rillen auf der Montage-
platte, um es an der Platte zu befestigen.

D-Link DAP-2360 Quick Install Guide
10

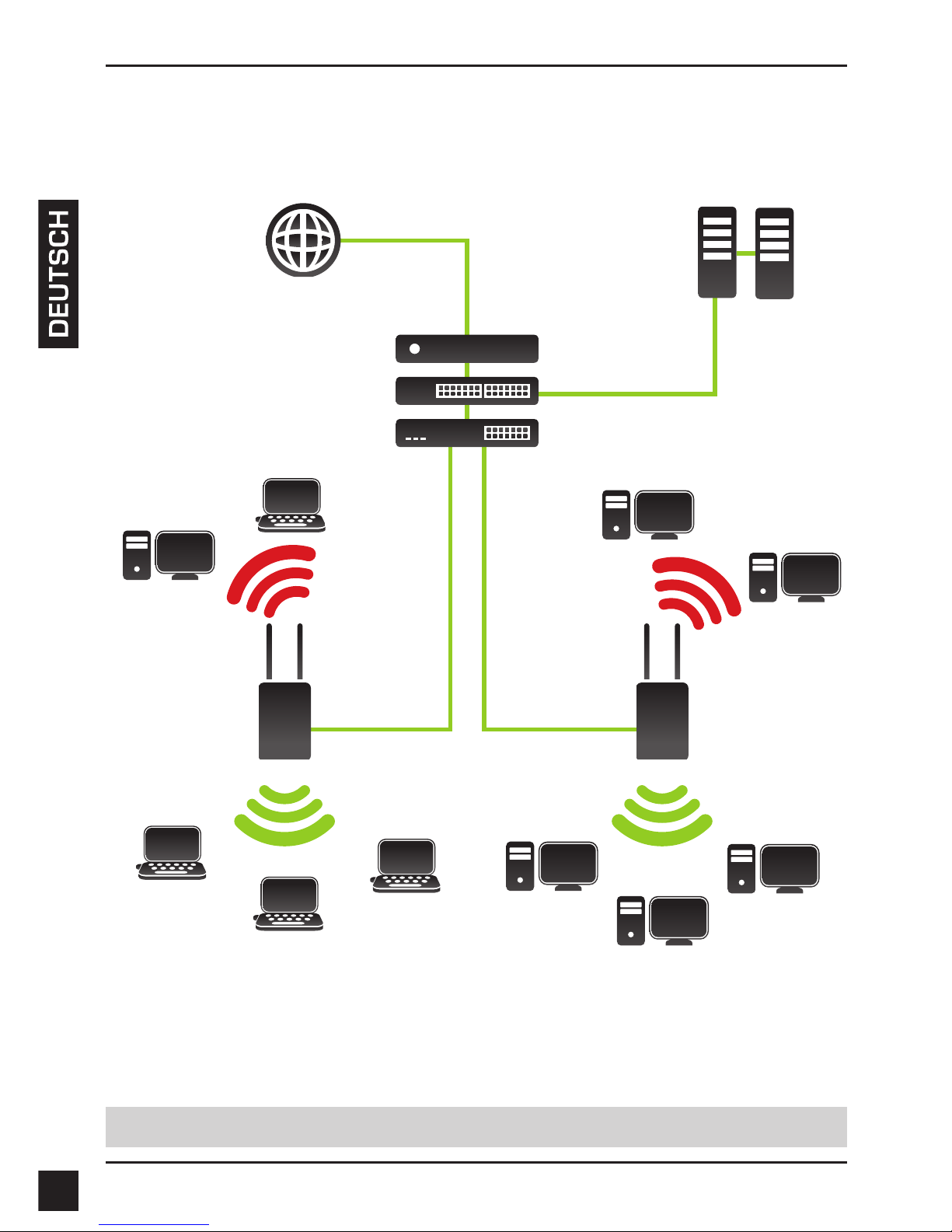

5. Ihr Setup ist abgeschlossen
Nach Durchführung der Schritte in dieser Installationsanleitung und der Konguration
Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen:
*Max. drahtlose Signalrate leitet sich aus den Spezikationen der Standards IEEE 802.11n ab. Der
tatsächliche Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich
Datenverkehr im Netz, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken
die tatsächliche Datendurchsatzrate.
T1
RADIUS-Server
Computer 3 mit
Wireless N Adapter
Computer 1 mit
Wireless N Adapter
Computer 2 mit
Wireless N Adapter
Computer 5 mit
Wireless N Adapter
Computer 6 mit
Wireless N Adapter
Computer 7 mit
Wireless N Adapter
Computer 8 mit
Wireless N Adapter
Computer 9 mit
Wireless N Adapter
Computer 10 mit
Wireless N Adapter
Computer 4 mit
Wireless N Adapter
PoE Switch
Business-Class
Router
Managed Switch
DAP-2360DAP-2360
TECHNISCHE UNTERSTÜTZUNG dlink.com/support

D-Link DAP-2360 Quick Install Guide 11
Guide d'installation rapide du
DAP-2360
Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer
le point d'accs sans l DAP-2360 sur votre rseau. Pour obtenir des informations
complémentaires sur l'utilisation du point d'accès, consultez le Manuel d'utilisation,
disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance D-Link.
Conguration systme requise
Conguration minimale requise :
• Lecteur de CD-ROM
• Ordinateur avec système d’exploitation Windows®, Macintosh®ou Linux
• Adaptateur Ethernet installé
• Internet Explorer 7,0 ou Firefox 3,0 et versions ultérieures
1. Contenu de la boîte
Point d'accès DAP-2360 802.11n PoE (alimentation électrique par câble Ethernet)
Manuel et logiciel sur CD-ROM
Plaque de montage
Câble Ethernet
Contactez votre revendeur s'il manque l'un des éléments ci-dessus.
REMARQUE : aucune unité d'alimentation fournie. Pour alimenter les appareils, utilisez
un commutateur PoE de D-Link ou l'injecteur PoE DPE-101GI de D-Link.
Remarque de sécurité :
L'installation et l'entretien doivent tre raliss par des techniciens qualis an d'tre
conformes à tous les codes locaux et d'éviter d'annuler votre garantie.

D-Link DAP-2360 Quick Install Guide
12
RESET
LAN(PoE)

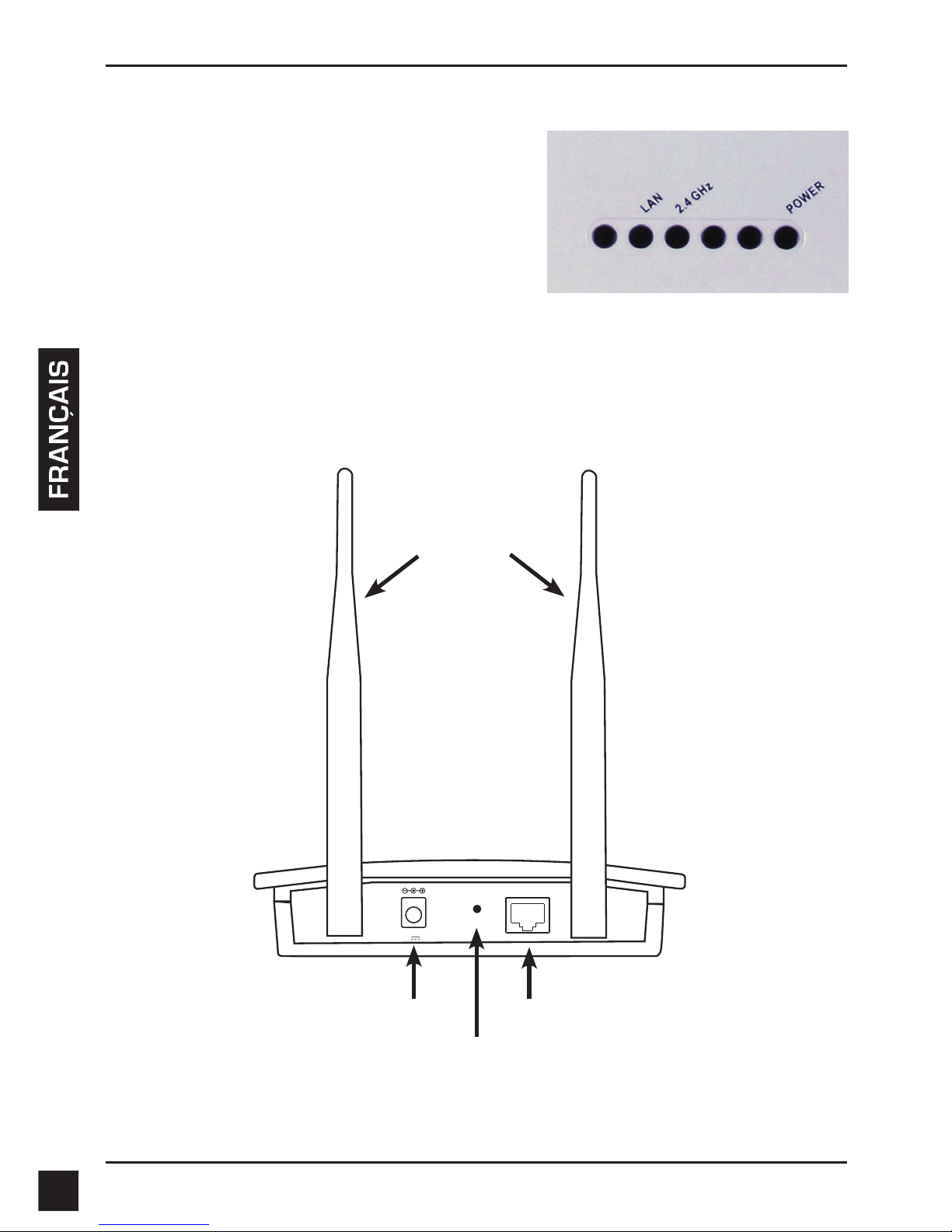

2. Description du matériel
3. Installation du matériel
LAN : ce voyant s’allume si le port Ethernet est
connecté à un port actif, tel qu’un routeur ou un
commutateur. Il clignote en cas de trafic sur le port
LAN.
2.4 GHz : ce voyant s’allume si le point d’accès
fonctionne à 2,4 GHz. Il clignote en cas de trafic sans
fil.
POWER : ce voyant clignote pendant le démarrage. Il reste allumé quand le point d’accès
est prêt.
Antennes
Fiche d'alimentation
(*Remarque obsolète ;
remplacé par PoE) Réinitialisation
Port LAN (PoE)
12V 1A
* Le kit PoE (injecteur et adaptateur) n'est pas inclus dans la boîte. Il porte le nom de
modèle « DPE-101GI » et peut être acheté séparément.

D-Link DAP-2360 Quick Install Guide 13

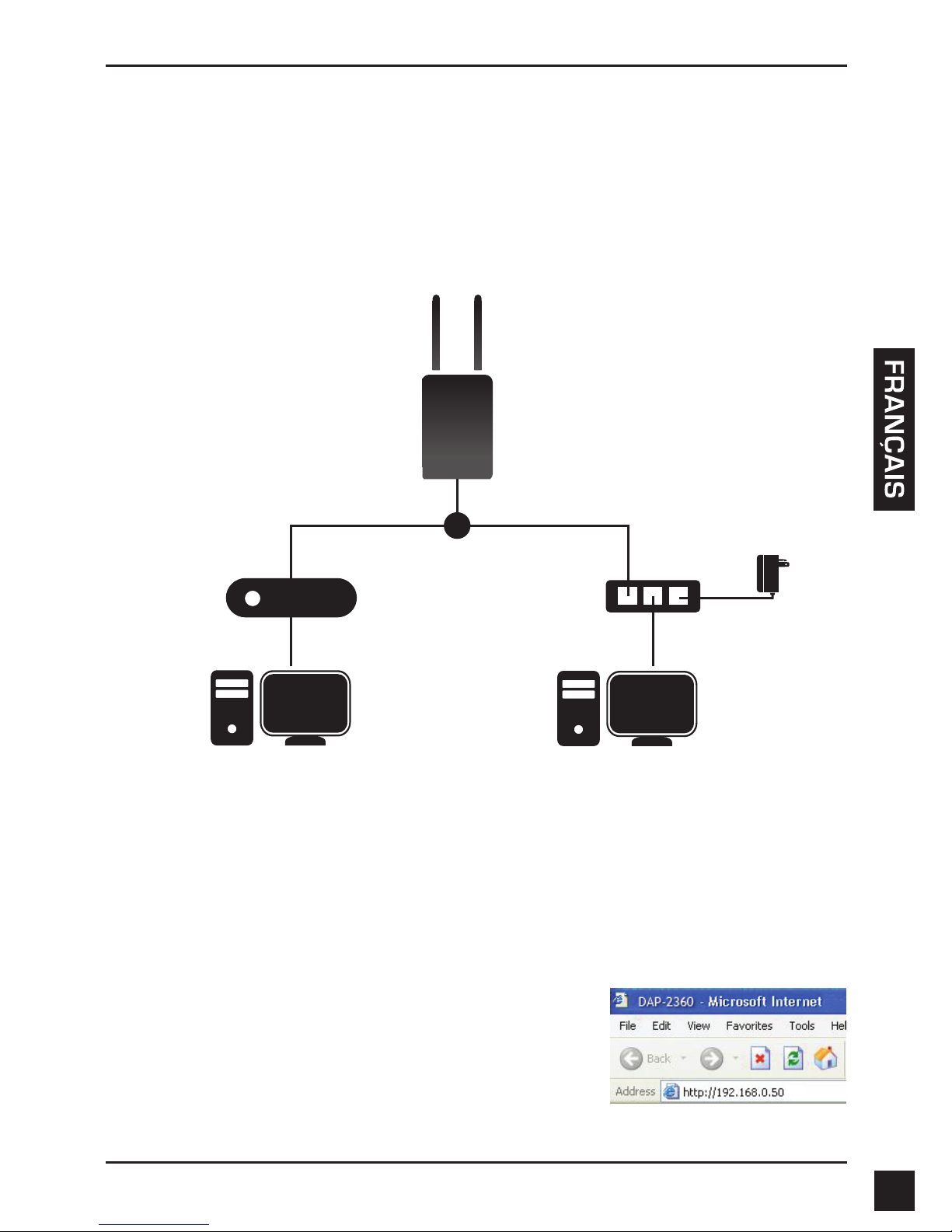

Pour alimenter le point d’accès, vous pouvez procéder de l’une des façons suivantes :
1. Brancher une extrmit du cble Ethernet au port LAN (PoE) du DAP-2360 et
l’autre extrémité au port d'un commutateur PoE.
2. Achetez séparément un injecteur PoE DPE-101GI si vous devez connecter le
point d’accès sans un commutateur PoE.
Pour congurer et grer le DAP-2360 depuis un ordinateur, procdez de l’une des faons
suivantes :
1. Branchez un cble Ethernet droit entre le point d’accs et votre ordinateur.
2. Connectez le point d’accès à un commutateur ou à un routeur et utilisez un
ordinateur qui est également connecté à ce commutateur ou à ce routeur.
3. Démarrez votre navigateur Web, tapez l’adresse IP
du périphérique ((http://192.168.0.50), puis appuyez
sur Entrée. Assurez-vous que l'adresse IP de votre
périphérique et que celle de votre ordinateur sont
dans le même sous-réseau. Consultez ensuite le
manuel pour effectuer la conguration.
OR
Computer
PoE Switch
DAP-2360
Computer
PoE Injector Power
Adapter

D-Link DAP-2360 Quick Install Guide
14
4. Fixation de la plaque de montage
Étape 1 : Mettez en place les chevilles
murales fournies à l'endroit où vous
souhaitez xer la plaque de montage.
Étape 2 : Utilisez les vis fournies pour xer
la plaque de montage au mur.
Étape 3 : Vissez les vis restantes à l’arrière
du DAP-2360.
Étape 4 : Fixez le DAP-2360 à la plaque de
montage.
Étape 5 : Faites coulisser le DAP-2360
dans les rainures de la plaque de montage
pour le xer  la plaque.

D-Link DAP-2360 Quick Install Guide 15
2. Conguration termine
Aprs avoir suivi les tapes du guide d’installation et congur votre rseau, ce dernier
doit ressembler à cela :
*Dbit maximum du signal sans l provenant des caractristiques 802.11n de la norme IEEE. Le dbit
de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les fac-
teurs environnementaux, dont l’importance du trac rseau, les matriaux de construction et la structure,
peuvent avoir des conséquences négatives sur le débit de transmission réel des données.
T1
Serveur RADIUS
Ordinateur 3 équipé d'un
adaptateur sans l N
Ordinateur 1 équipé
d'un adaptateur sans
l N
Ordinateur 2 équipé
d'un adaptateur sans
l N
Ordinateur 5 équipé
d'un adaptateur sans
l N
Ordinateur 6 équipé
d'un adaptateur sans
l N
Ordinateur 7 équipé
d'un adaptateur sans
l N
Ordinateur 8 équipé
d'un adaptateur sans
l N
Ordinateur 9 équipé
d'un adaptateur sans
l N
Ordinateur 10 équipé
d'un adaptateur sans
l N
Ordinateur 4 équipé
d'un adaptateur sans
l N
Commutateur PoE
Routeur Professionnel
Commutateur géré
DAP-2360DAP-2360
ASSISTANCE TECHNIQUE dlink.com/support

D-Link DAP-2360 Quick Install Guide
16
Guía de instalación rápida de
DAP-2360
Esta guía de instalación proporciona instrucciones básicas para la instalación del punto
de acceso inalámbrico DAP-2360 en su red. Para obtener información adicional acerca
de cómo utilizar el punto de acceso, consulte el Manual del usuario disponible en el CD
incluido en el paquete o en el sitio web de asistencia de D-Link.
Requisitos del sistema
Requisitos mínimos del sistema:
• Unidad de CD-ROM
• Ordenadores con sistemas operativos basados en Windows®, Macintosh®o Linux
• Adaptador Ethernet instalado
• Internet Explorer versión 7.0 o Firefox 3.0 y superior
1. ¿Qué contiene la caja?
DAP-2360 Punto de acceso 802.11n con alimentación a través de Ethernet (PoE).
Manual y software en CD-ROM
Placa de montaje
Cable Ethernet
Si falta cualquiera de los componentes anteriores, póngase en contacto con el
proveedor.
Tenga en cuenta que el dispositivo se suministra SIN fuente de alimentación. Para
la alimentación del mismo, utilice un conmutador PoE de D-Link o el inyector PoE
DPE-101GI de D-Link.
Aviso de seguridad:
La instalación y el mantenimiento deben realizarlo tcnicos cualicados con el n de
cumplir con todos los códigos locales y evitar la anulación de la garantía.

D-Link DAP-2360 Quick Install Guide 17
RESET
LAN(PoE)
2. Descripción general del hardware
3. Instalación del hardware
LAN - Luz fija cuando el puerto Ethernet está
conectado a un puerto en funcionamiento, como un
router o un conmutador. La luz parpadeará cuando
exista tráfico a través del puerto de LAN.
2,4 GHz - Cuando está encendido, el punto de
acceso funciona a 2,4 GHz. Esta luz parpadeará
cuando exista tráfico inalámbrico.
ALIMENTACIÓN – La luz parpadeará durante el proceso de arranque. Cuando está fija, el
punto de acceso está preparado.
Antenas
Receptor de alimentación
(*Nota: no se incluye fuente
de alimentación, es necesaria
una solución PoE)
Reiniciar
Puerto de LAN (PoE)
12V 1A
* El kit PoE (inyector y adaptador) NO se incluye en el paquete, aunque se puede
adquirir el siguiente modelo "DPE-101GI".

D-Link DAP-2360 Quick Install Guide
18

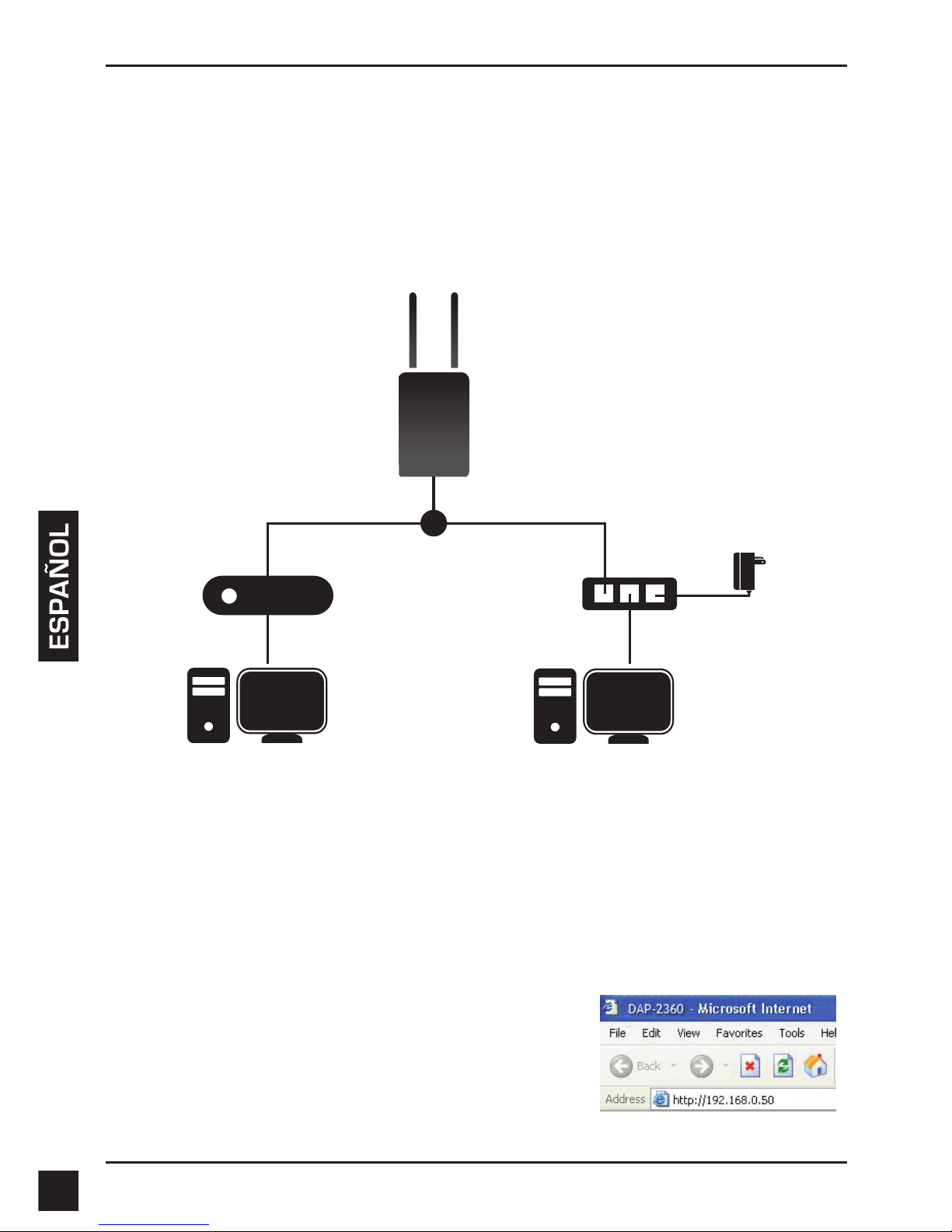

Para alimentar el punto de acceso, puede utilizar uno de los métodos siguientes:
1. Conectar un extremo del cable Ethernet al puerto de la LAN (PoE) en el DAP-
2360 y el otro extremo a un puerto en un conmutador PoE.
2. Adquiera un inyector PoE, DPE-101GI, por separado para alimentar el punto de
acceso sino dispone de un conmutador PoE.
Para instalar y gestionar el DAP-2360 desde un ordenador, utilice uno de los métodos
siguientes:
1. Conectar un cable Ethernet directo entre el punto de acceso y su ordenador.
2. Conectar el punto de acceso a un conmutador o un router y utilizar un ordenador
que esté también conectado a ese conmutador o router.
3. Inicie el programa del explorador de web, escriba
la dirección IP del dispositivo (http://192.168.0.50)
y pulse Intro. Asegúrese de que las direcciones IP
del dispositivo y del ordenador estén en la misma
subred. A continuación, consulte el Manual para
realizar la conguración.
OR
Computer
PoE Switch
DAP-2360
Computer
PoE Injector Power
Adapter
