Daitsu APD 9AM User manual

ESPAÑOLPORTUGUÊSFRANÇAISITALIANOENGLISH
Manual de instrucciones
Manual de utilização
Mode d'emploi
Manuale di istruzioni
Instruction manual
LEER ESTE MANUAL DE FUNCIONAMIENTO ANTES DE UTILIZAR EL APARATO.
LER ESTE MANUAL DE FUNCIONAMENTO ANTES DE UTILIZAR O APARELHO.
VEUILLEZ LIRE CE MANUEL D'UTILISATION AVANT D'UTILISER L'APPAREIL.
LEGGA PREGO QUESTO MANUALE DEL FUNZIONAMENTO PRIMA DI PER MEZZO DEL L'APPARECCHIO.
PLEASE READ THIS MANUAL OF OPERATION BEFORE USING THE APPARATUS.
AIRE ACONDICIONADO
Tipo portátil
AR CONDICIONADO
Tipo portátil
CLIMATISEUR
Type portable
ARIA CONDIZIONATA
Tipo portatile
AIR CONDITIONER
Portable type
MODELO
APD 9AM
APD 12AM
APD 12T
APD12TPortada 18/9/09 08:16 Página A

APD12TPortada 18/9/09 08:16 Página B

ESPAÑOL
1
Normas de seguridad ......................................................................................................2
Partes de la unidad ..........................................................................................................3
Accesorios........................................................................................................................3
Tablero de mandos del acondicionador de aire ..............................................................4
Instrucciones de uso del acondicionador de aire ........................................................5-6
Instalación ....................................................................................................................7-8
Mantenimiento..................................................................................................................9
Resolución de problemas ..............................................................................................10
CONTENIDOS
APD12TSpaCont 18/9/09 08:16 Página 1

ESPAÑOL
2
1- No conecte la unidad a una toma de corriente en mal estado o con conexiones.
2- No lo utilice en las siguientes ubicaciones:
- Cerca de una fuente ignífuga.
- Zonas donde puedan producirse salpicaduras de petróleo.
- Zonas expuestas a la luz solar directa.
- Zonas donde puedan producirse salpicaduras de agua.
- Cerca de baños, duchas o piscinas.
- En invernaderos.
3- No introduzca nunca sus dedos o cualquier objeto extraño en la salida de aire. Advierta a los niños de estos peligros.
4- Guarde siempre la unidad boca arriba con el fin de mantener el compresor en buenas condiciones.
5- Asegúrese de desconectar la unidad antes de limpiarla.
6- El calefactor no debe estar situado justo debajo de una toma de corriente.
7- Si el aparato está cubierto, existe el riesgo de sobrecalentamiento.
8- Si la herramienta suministrada con el aparato está dañada, deberá comprar el recambio en una tienda indicada por el fabrican-
te, dado que se requieren unas herramientas especiales.
Nota: El acondicionador de aire sólo puede estar conectado a una fuente de alimentación con una impedancia de sistema no supe-
rior a 0.4582 ohm. No obstante, la impedancia debería ser como mínimo de 0.257 ohm (para modelos 9000 Btu/h) o 0.208 ohm (Para
modelos 12000 Btu/h).
En caso necesario, solicite la información necesaria sobre la impedancia del sistema a la compañía suministradora de corriente.
NORMAS DE SEGURIDAD
APD12TSpa 18/9/09 08:16 Página 2

ESPAÑOL
3
Salida
de aire
Tapa trasera Tapa frontal
Entrada
de aire
(exterior)
Manguera de
drenaje de la
bomba de
agua
Cable de
alimentación
Entrada
de aire
(interior)
Salida
de aire
(exterior)
Entrada
de aire
(exterior)
Manguera
de drenaje
Telemando
Caster Vista frontal Vista lateral Vista trasera

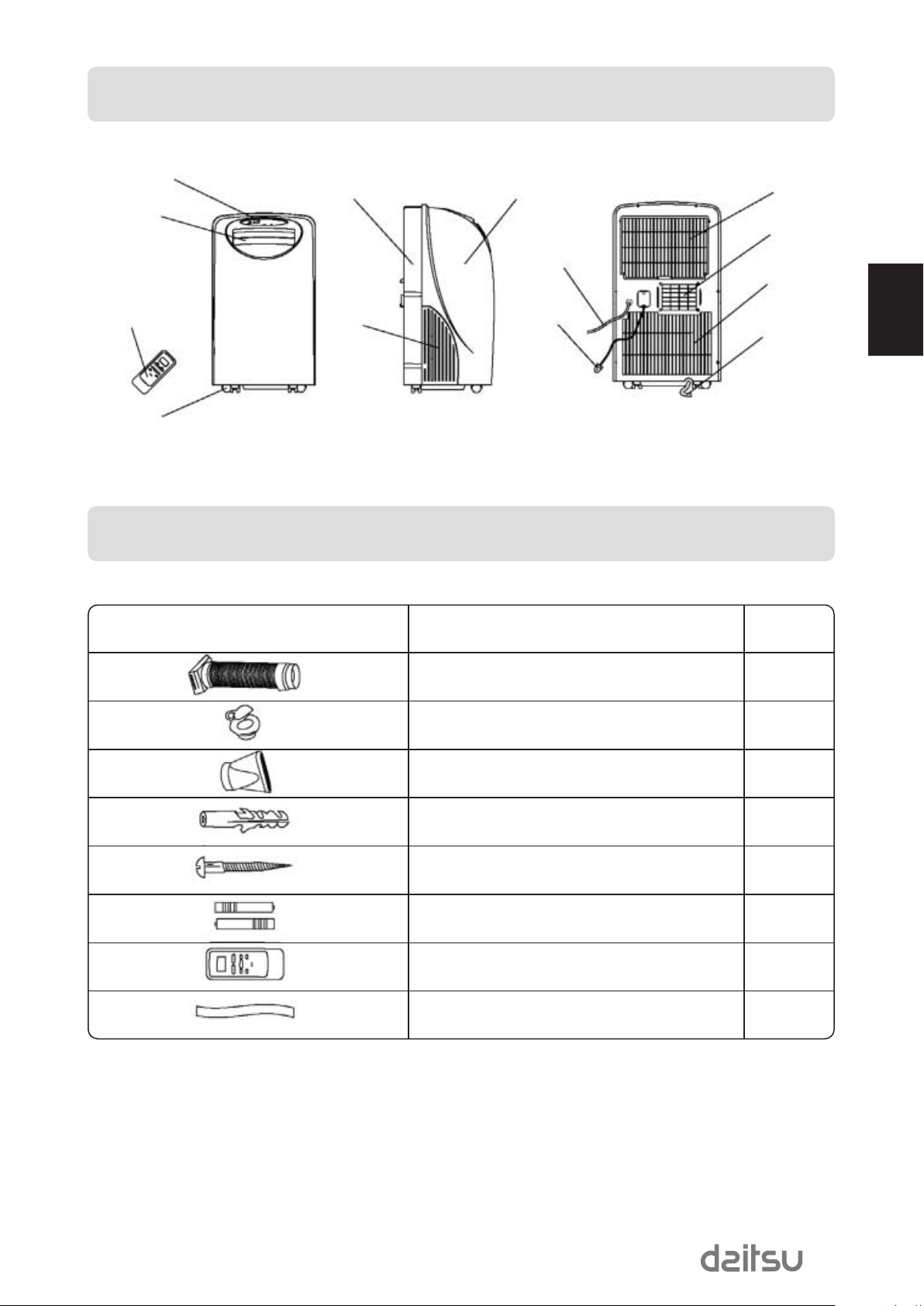

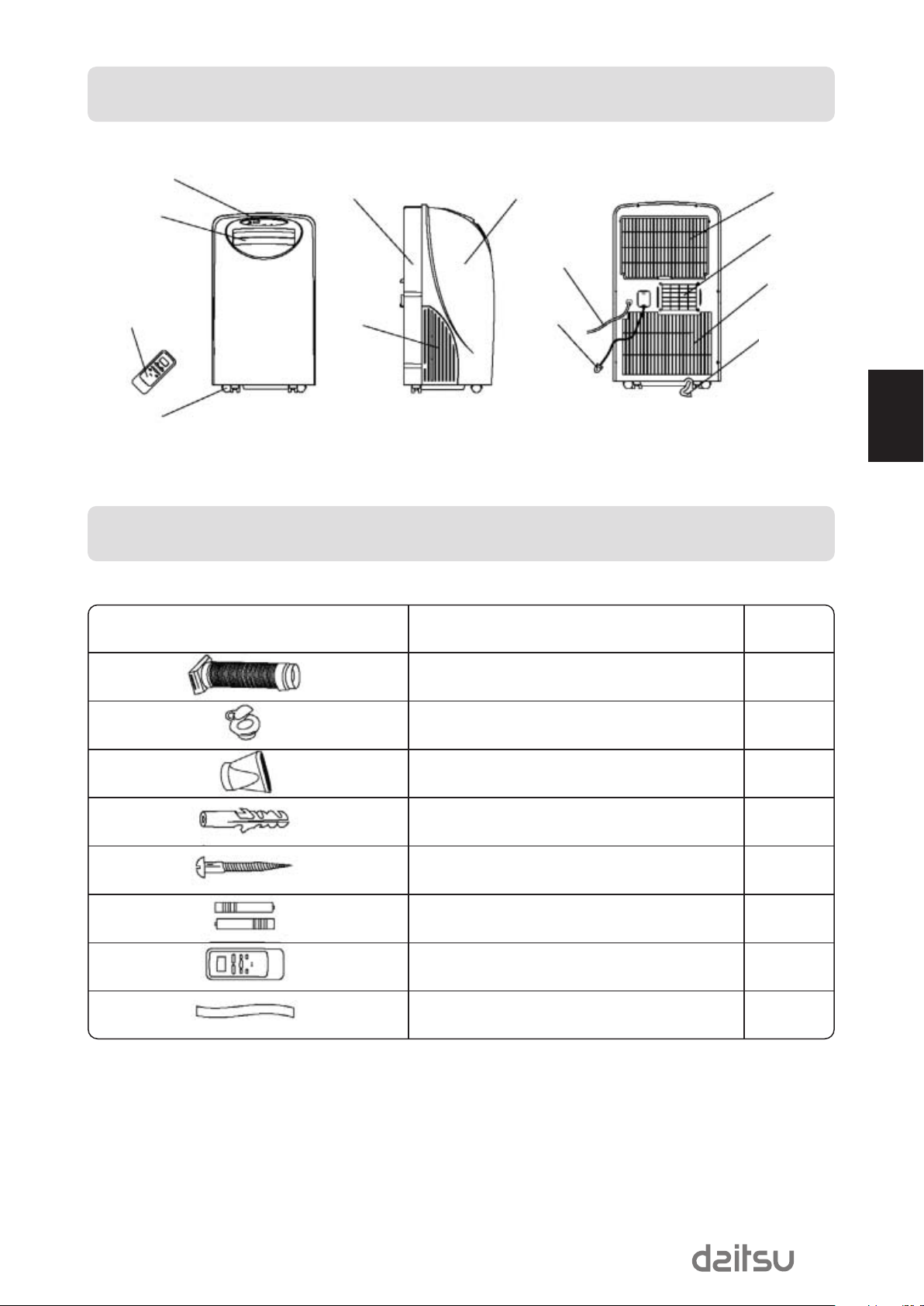

PARTES DE LA UNIDAD
ACCESORIOS
Tablero de mandos
PARTES NOMBRE DE LAS PARTES CANTIDAD
Conducto 1
Adaptador A (para montaje permanente del conducto) 1
Adaptador B (para montaje temporal del conducto) 1
Tacos 4
Tornillos 4
Pilas alcalinas 2
Telemando 1
Manguera de drenaje de la bomba de agua 1
•Compruebe que todos los accesorios están en el paquete y siga las instrucciones de instalación al utilizarlos.
APD12TSpa 18/9/09 08:16 Página 3

ESPAÑOL
4
Refrigeración y calefacción
TABLERO DE MANDOS DEL ACONDICIONADOR DE AIRE
Sólo modelo de refrigeración
INDICADOR DE VELOCIDAD
DEL VENTILADOR
DISPLAY DIGITAL
BOTÓN DE AJUSTE DE TEMPERATURA
Ajuste la temperatura ambiental que
deseepulsando el botón "쑶" (up)
o "쑴" (down)
INFRARROJOS
RECEPTOR DE SEÑALES
INDICADOR ON/OFF DEL TEMPORIZADOR
BOTÓN ON/OFF DEL TEMPORIZADOR
Programar la función on/off del temporizador
INDICADOR FRÍO/SECO/VENTILADOR/CALOR
El piloto verde se encenderá cuando se seleccione el
modo.
INDICADOR LLENO DE AGUA
El piloto rojo parpadeará cuando el depósito
esté lleno.
INDICADOR DE ENERGÍA
ELÉCTRICA
BOTÓN ALIMENTACIÓN
Enciende y apaga la unidad
BOTÓN DE MODOS
Seleccione el modo operativo entre
FRÍO SECO VENTILADOR CALOR
BOTÓN VELOCIDAD DEL VENTILADOR
Seleccione la velocidad del ventilador entre
ALTA MEDIA o BAJA
INDICADOR DE VELOCIDAD
DEL VENTILADOR
DISPLAY DIGITAL
BOTÓN DE AJUSTE DE TEMPERATURA
Ajuste la temperatura ambiental que
deseepulsando el botón "쑶" (up)
o "쑴" (down)
INFRARROJOS
RECEPTOR DE SEÑALES
INDICADOR ON/OFF DEL TEMPORIZADOR
BOTÓN ON/OFF DEL TEMPORIZADOR
Programar la función on/off del temporizador
INDICADOR FRÍO/SECO/VENTILADOR
El piloto verde se encenderá cuando se seleccione el
modo.
INDICADOR LLENO DE AGUA
El piloto rojo parpadeará cuando el depósito
esté lleno.
INDICADOR DE ENERGÍA
ELÉCTRICA
BOTÓN ALIMENTACIÓN
Enciende y apaga la unidad
BOTÓN DE MODOS
Seleccione el modo operativo entre
FRÍO SECO VENTILADOR
BOTÓN VELOCIDAD DEL VENTILADOR
Seleccione la velocidad del ventilador entre
ALTA MEDIA o BAJA
Tablero de mandos
Tablero de mandos
APD12TSpa 18/9/09 08:16 Página 4

ESPAÑOL
5
Antes de encender la unidad
1- Seleccione un lugar adecuado y asegúrese de tener un acceso cómodo a una toma de corriente.
2- Instale una manguera de escape flexible y el sistema corredero para ventana ajustable tal como se ilustra.
Nota: El paso 2 sólo es necesario con el modo de refrigeración.
3- Enchufe la unidad a una toma de corriente de 220V-240V~50Hz conectada a tierra.
4- Asegúrese de que la manguera de drenaje de la bomba de agua se ha instalado correctamente.
5- Pulse el botón on/off para encender la unidad.
(1) Antes de usar
Operaciones de deshumidificación y refrigeración:
- El margen operativo para la deshumidificación es de 10ºC-30ºC, y el margen operativo para la refrigeración es de 17ºC-30ºC.
- Si ha apagado las operaciones de refrigeración o deshumidificación y necesita volver a ponerlas en marcha poco después,
espere aproximadamente tres minutos a que estas operaciones se reanuden.
- Asegúrese de que la manguera de drenaje de la bomba de agua esta conectada correctamente con la unidad.
Suministro eléctrico:
- Inserte el enchufe a la toma de corriente.
- No conecte el acondicionador de aire a una toma múltiple que esté siendo utilizada por otros electrodomésticos.
- Asegúrese de que la corriente es 220V-240V~ 50Hz.
INSTRUCCIONES DE USO DEL ACONDICIONADOR DE AIRE
Manguera de
drenaje de la
bomba de agua
APD12TSpa 18/9/09 08:16 Página 5

ESPAÑOL
6
(2) Funcionamiento en modo refrigeración
- Pulse el botón "MODE" varias veces hasta que el piloto indicador "FRÍO" se encienda.
- Pulse los botones "TEMP SETTING" "쑿" o "쑼" para seleccionar la temperatura ambiente que desea. (17ºC-30ºC)
- Pulse el botón "FAN SPEED" para seleccionar la velocidad del ventilador.
(3) Deshumidificación
- Pulse el botón "MODE" varias veces hasta que el piloto indicador "DRY" (seco) se enciende.
- Pulse los botones "TEMP SETTING" "쑿" o "쑼" para seleccionar la temperatura ambiente que desea. (10ºC-30ºC)
- El ventilador girará a una velocidad fija.
- Cierre puertas y ventanas para conseguir el mejor efecto de la deshumidificación.
- No coloque el conducto hacia la ventana.
(4) Modo calefacción (los modos con sólo refrigeración no disponen de esta función)
- Pulse el botón "MODE" varias veces hasta que el piloto indicador "HEAT" (calor) se enciende.
- Pulse los botones "TEMP SETTING" "쑿" o "쑼" para seleccionar la temperatura ambiente deseada. (17ºC-30ºC)
- Pulse el botón "FAN SPEED" para seleccionar la velocidad del ventilador.
- No coloque el conducto hacia la ventana.
(5) Modo ventilador
- Pulse el botón "MODE" varias veces hasta que se enciende el piloto indicador "FAN ".
- Pulse el botón "FAN SPEED" para elegir la velocidad del ventilador.
- No coloque el conducto hacia la ventana.
(6) Funcionamiento del temporizador
Para programar el temporizador:
- Pulse el botón "TIMER ON" cuando el acondicionador de aire esté apagado. Seleccione la hora a la que quiere que la unidad
empiece a funcionar.
- El tablero de mandos indicará "ON"
- La hora de inicio se puede ajustar de 0.00 a 24.
Para desconectar el temporizador:
- Pulse el botón "TIMER OFF" cuando el acondicionador de aire esté encendido. Seleccione la hora a la que quiere que la uni-
dad se apague. La ventana del tablero de mandos indicará "OFF".
- La hora de desconexión se puede ajustar de 0.00 a 24.
(7) Después del drenaje de la bomba
- Conecte la manguera de drenaje de la bomba de agua a la unidad antes de su puesta en marcha. Cuando el nivel de agua del
depósito de drenaje interno alcanza el nivel predeterminado, la bomba de agua se activará y drenará el agua condensada hacia
fuera a través de la manguera de drenaje conectada. La elevación máxima de funcionamiento es de 3,5 m. (en estas circunstan-
cias, acople el bloqueo de goma al orificio trasero para prevenir el drenaje continuo).
(8) Drenaje continuo
- Cuando tenga previsto no utilizar la unidad durante un largo período de tiempo, quite el bloqueo de goma del orificio trasero y
acople una sección de la manguera de drenaje continuo al conector de la manguera de drenaje. Todo el agua del depósito de
drenaje se drenará hacia el exterior a través de la manguera de drenaje. (De esta forma, la bomba de agua no está activada.)
INSTRUCCIONES DE USO DEL ACONDICIONADOR DE AIRE
APD12TSpa 18/9/09 08:16 Página 6

ESPAÑOL
7
(1) Importante
Instale el acondicionador de aire móvil en un lugar llano y espacioso en el que
las salidas de aire no puedan quedar tapadas. Debería dejarse un espacio libre
mínimo de 30 cm desde una pared u otros obstáculos. Este aparato no se uti-
lizará en el lavadero.
El enchufe debe estar accesible una vez instalado el aparato.
El cableado se efectuará de acuerdo con la normativa nacional.

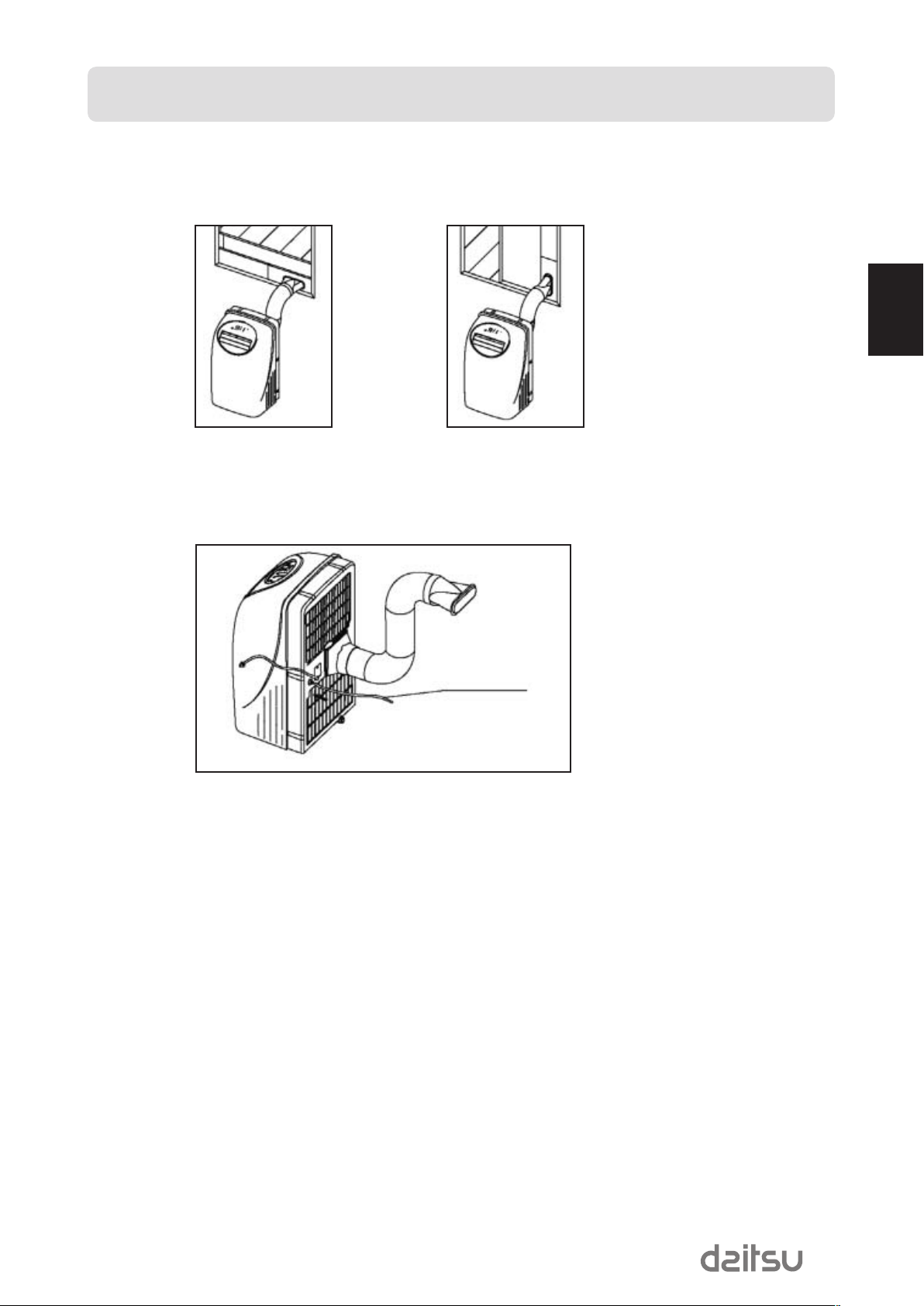

(2) Instrucciones de montaje del conducto
Temporal
1- Acople un extremo del conducto a la salida de extracción de aire del acondi-
cionador de aire móvil: primero ajuste el lado izquierdo del conducto en el panel
de extracción de aire y luego el lado derecho. Empuje hacia abajo y asegúrese
de que está completamente fijo. (Véanse las figuras)
2- Acople el otro extremo del conducto al adaptador B.
3- Coloque el extremo del conducto en una ventana cercana.
Permanente
1- Acople un extremo del conducto a la salida de extracción de aire del acondi-
cionador. Según la dirección de la flecha, ajuste primero el lado izquierdo del
conducto en el panel de extracción de aire y luego el lado derecho de dicho
conducto. Empuje hacia abajo y asegúrese de que está completamente fijo.
(Véanse las figuras)
2- Instale el adaptador A con 4 tornillos y toma de pared. Asegúrese de que está
completamente fijo. (Véanse las figuras)
3- Acople el otro extremo del conducto al adaptador A.
4- Tape el orificio con el tapón del adaptador cuando no se esté utilizando.
•El conducto se puede comprimir o extender entre 500 mm y 2.000 mm, pero es
recomendable utilizar la longitud mínima del conducto.
INSTALACIÓN
Salida de extracción de aire
Conducto
30 cm
máx. 120cm
mín. 30cm
30 cm
Adaptador A
Tornillo
Taco
No a la curva del excedente el
conducto (véase la figura)
IMPORTANTE
APD12TSpa 18/9/09 08:16 Página 7

ESPAÑOL
8

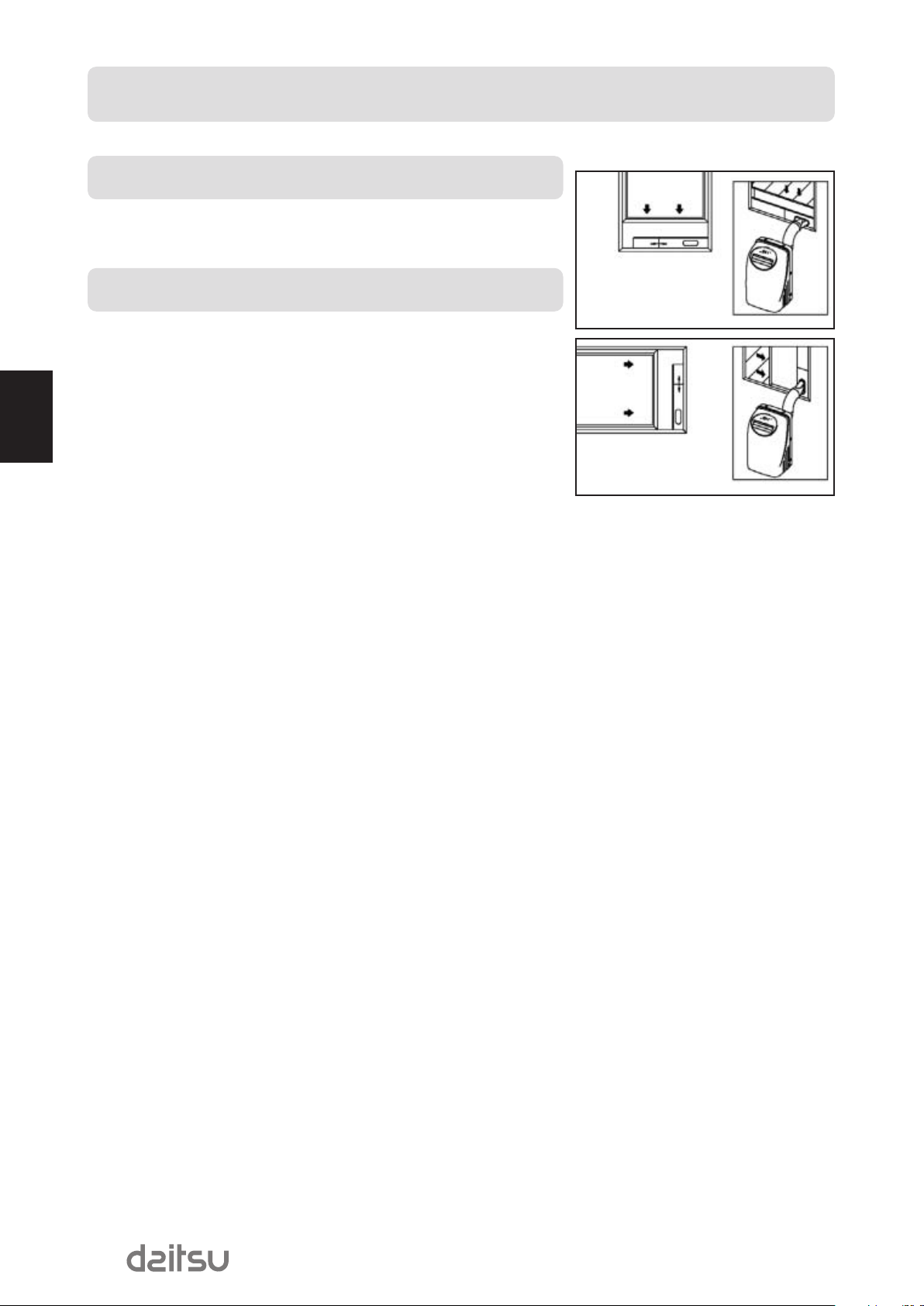

Instalación del sistema para ventana
Su sistema para ventana está diseñado para ajustarse a la mayoría de aplicacio-
nes verticales y horizontales estándar. No obstante, podría ser necesario improvi-
sar/modificar algunos aspectos de los procedimientos de instalación para ciertas
clases de ventana. Consulte la Fig. para aperturas de ventana mínima y máxima.
Dispositivo de seguridad para el depósito de drenaje
La unidad está equipada con un depósito de drenaje interno y dos mecanismos de
conexión de seguridad óptima; uno se utiliza para el control del drenaje de la
bomba de agua y el otro para controlar el nivel de agua dentro del depósito de dre-
naje interno. Cuando el agua llega a un nivel predeterminado, el mecanismo de
conexión de seguridad óptima se activa. El display digital indica P1 y el piloto indi-
cador de lleno de agua se enciende. Traslade cuidadosamente la unidad al exte-
rior, quite el bloqueo de goma del orificio de drenaje trasero y drene todo el agua.
La unidad seguirá funcionando correctamente.
INSTALACIÓN
Ventana
Sistema corredero para
ventana
Mínimo: 67,5 cm.
Máximo: 123 cm.
Sistema corredero para
ventana
Mínimo: 67,5 cm.
Máximo: 123 cm.
Ventana
APD12TSpa 18/9/09 08:16 Página 8

ESPAÑOL
9

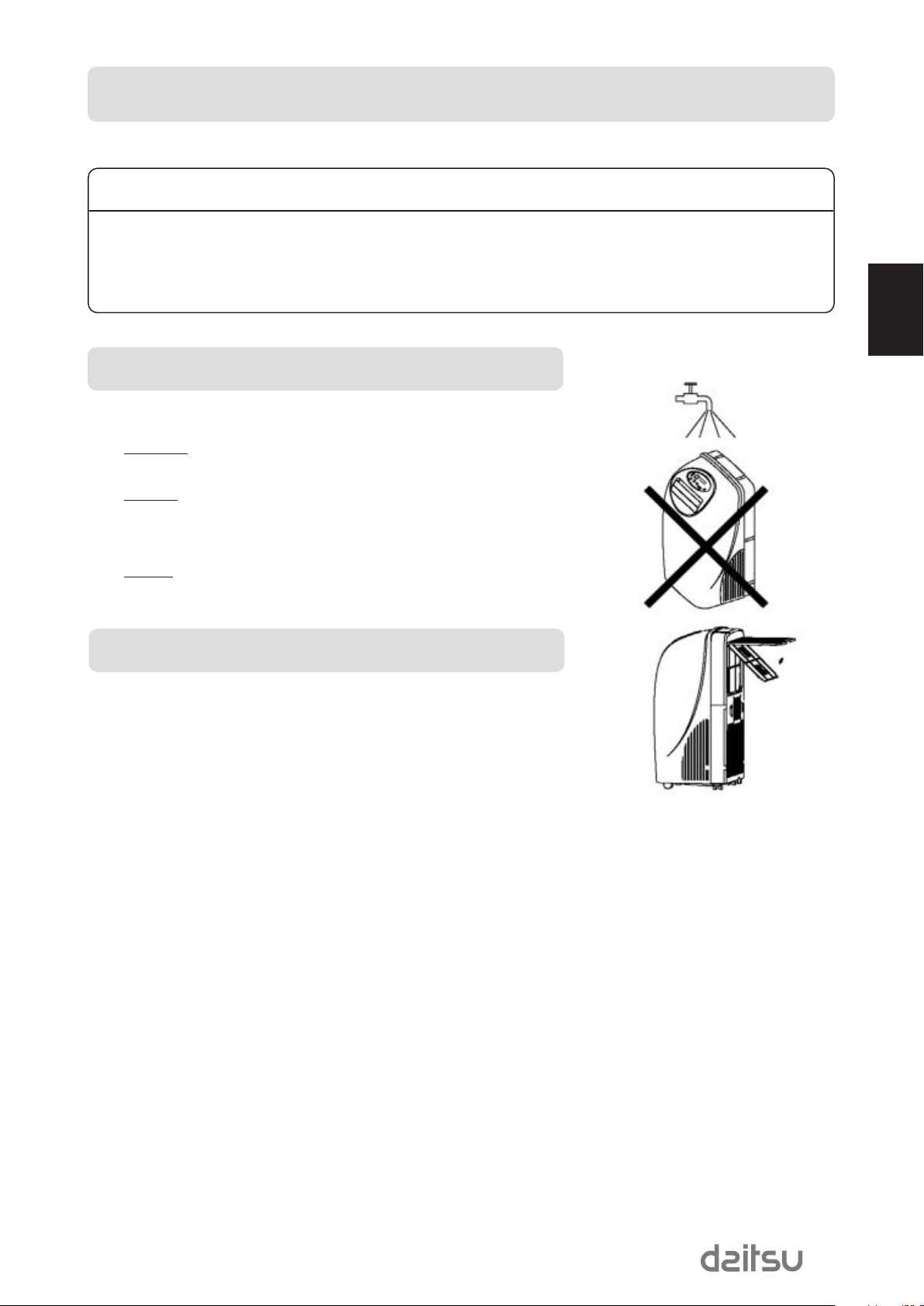

Filtro de aire
•Limpie el filtro de aire como mínimo una vez cada dos semanas para evitar un
rendimiento inferior del ventilador debido al polvo.
•Extracción
Extraiga la cubierta del filtro y luego extraiga el filtro de aire de la cubierta.
•Limpieza
Lave el filtro de aire sumergiéndolo suavemente en agua caliente (alrededor de
40º C) con un detergente neutro. Enjuague el filtro y séquelo en un lugar som-
breado.
•Montaje
Adjunte el filtro de aire a la cubierta del filtro usando los ganchos de sujeción
que encontrará en la superficie interior de la cubierta. Vuelva a instalar la cubier-
ta del filtro en la unidad.
Carcasa de la unidad
•Use un paño sin hilachos humedecido con detergente neutro para limpiar la
carcasa de la unidad. Luego pásele un trapo seco limpio.
MANTENIMIENTO
1- Asegúrese de desconectar la unidad antes de limpiarla.
2- No utilice gasolina, disolventes u otros productos químicos para limpiar la unidad.
3- No lave la unidad directamente debajo de un grifo o con una manguera. El contacto con la parte eléctrica puede ser peligroso.
4- Si el cable de alimentación está dañado, deberá repararlo el fabricante o su representante.
IMPORTANTE
APD12TSpa 18/9/09 08:16 Página 9

ESPAÑOL
10
RESOLUCIÓN DE PROBLEMAS
Problemas Posibles causas Posibles soluciones
La unidad no se
enciende al pulsar el
botón 1/0
El indicador de lleno de agua parpadea; el
depósito de drenaje está lleno.
Vaciar el agua del depósito de drenaje.
La temperatura ambiente es superior a la tem-
peratura ajustada (modo calefacción).
Reprogramar la temperatura.
La temperatura ambiente es inferior a la tem-
peratura ajustada (modo refrigeración).
Reprogramar la temperatura.
No suficientemente frío Las ventanas o puertas de la habitación no
están cerradas.
Asegurarse de que todas las puertas y venta-
nas están cerradas.
Hay fuentes de calor dentro de la habitación. Eliminar las fuentes de calor si es posible.
El conducto de extracción de aire no está
conectado o está bloqueado.
Conectar el conducto y asegurarse de que
funciona correctamente.
La temperatura programada es demasiado
alta.
Disminuir la temperatura programada.
El polvo bloquea el filtro de aire. Limpie el filtro de aire.
Desconexión de la
unidad en modo
calefacción
Función automática de protección de recalen-
tamiento. Cuando la temperatura de la salida
de aire exceda los 70°C, el dispositivo se
detendrá.
Vuelva a encenderlo cuando la unidad se haya
enfriado.
Ruidos o vibraciones El suelo no está nivelado o no es lo suficiente-
mente plano.
Situar la unidad sobre un suelo plano y nivela-
do si es posible.
Ruido de molino El ruido procede del flujo del refrigerante que
hay dentro del acondicionador de aire.
Es normal.
APD12TSpa 18/9/09 08:16 Página 10

PORTUGUÊS
11
Regras de segurança ....................................................................................................12
Nomes das peças ..........................................................................................................13
Acessórios ......................................................................................................................13
Painel de funcionamento do ar condicionado ..............................................................14
Instruções de funcionamento do ar condicionado ..................................................15-16
Instalação..................................................................................................................17-18
Manutenção....................................................................................................................19
Resolução de problemas................................................................................................20
CONTEÚDO
APD12TPorCont 18/9/09 08:16 Página 11

PORTUGUÊS
12
1- Não ligar o aparelho a uma tomada defeituosa ou através de extensões eléctricas.
2- Não usar nos seguintes locais:
- Próximo de fonte de calor.
- Onde possa haver salpicos de óleo.
- Área exposta à luz solar directa.
- Onde possa haver salpicos de água.
- Perto de banheiras, chuveiros ou piscinas.
- Em estufas.
3- Nunca inserir os dedos ou qualquer objecto na saída de ar. As crianças devem ser especialmente advertidas.
4- Guardar o aparelho ao alto para manter o compressor em condições adequadas.
5- Desligar o aparelho antes de proceder à limpeza.
6- O aparelho não deve estar localizado perto de uma tomada eléctrica.
7- Se o aparelho estiver coberto durante o funcionamento, há o risco de sobreaquecimento.
8- Se as ferramentas fornecidas com o aparelho se danificarem, devem ser substituídas pelo fornecedor indicado pelo fabricante,
já que são ferramentas específicas.
Nota: O ar condicionado só pode ser ligado a uma fonte de alimentação com um sistema de impedância não superior a 0,4582
ohm. Mas esta impedância terá de ser, no mínimo, 0,257 ohm (Para os modelos de 9000 Btu/h) ou 0,208 ohm (Para os modelos de
12000 Btu/h).
Se necessário, consultar a entidade fornecedora de energia para informação sobre impedância do sistema.
REGRAS DE SEGURANÇA
APD12TPor 18/9/09 08:16 Página 12

PORTUGUÊS
13
Saída
de ar
Tampa traseira Tampa frontal
Entrada
de ar
(exterior)
Mangueira de
escoamento
da bomba
hidráulica
Cabo de
alimentação
Entrada
de ar
(interior)
Saída
de ar
(exterior)
Entrada
de ar
(exterior)
Mangueira
de
escoamento
Telecomando
Rodízio Vista frontal Vista lateral Vista traseira
NOMES DAS PEÇAS
ACESSÓRIOS
Painel de funcionamento
PEÇAS NOME DAS PEÇAS QUANTIDADE
Conduta 1
Adaptador A (para montagem de conduta permanente) 1
Adaptador B (para montagem de conduta temporária) 1
Bucha 4
Parafusos 4
Pilhas alcalinas 2
Telecomando 1
Mangueira de escoamento da bomba de água 1
•Conferir todos os acessórios incluídos na embalagem e consultar as instruções de instalação respectivas.
APD12TPor 18/9/09 08:16 Página 13

PORTUGUÊS
14
Arrefecimento e aquecimento
PAINEL DE FUNCIONAMENTO DO AR CONDICIONADO
Tipo só arrefecimento
INDICADOR DA VELOCIDADE
DO VENTILADOR
VISOR DIGITAL
TECLA TEMP SETTING
Programar a temperatura ambiente
desejada,premindo a tecla “쑶” (mais) ou
a tecla “쑴”(menos)
RECEPTOR DE SINAL DE
INFRA-VERMELHOS
INDICADOR TIMER ON/OFF
TECLA TIMER ON/OFF
Programa a função de ligar/desligar otemporizador
INDICADOR COOL/DRY/FAN/HEAT
A luz verde acenderá quando o Modo for seleccionado
INDICADOR WATER FULL (cheio)
A luz vermelha piscará quando oreservatório
estiver cheio
INDICADOR DE CORRENTE
TECLA POWER
Liga/desliga o aparelho
TECLA MODE
Selecciona o modo de funcionamentode
COOL (arrefecimento).
DRY (desumidificação). FAN (ventilador).
HEAT (aquecimento).
TECLA FAN SPEED
Selecciona a velocidade doventilador em HIGH, MED ou LOW
INDICADOR DA VELOCIDADE
DO VENTILADOR
VISOR DIGITAL
TECLA TEMP SETTING
Programar a temperatura ambiente
desejada,premindo a tecla “쑶” (mais) ou
a tecla “쑴”(menos)
RECEPTOR DE SINAL DE
INFRA-VERMELHOS
INDICADOR TIMER ON/OFF
TECLA TIMER ON/OFF
Programa a função de ligar/desligar otemporizador
INDICADOR COOL/DRY/FAN/HEAT
A luz verde acenderá quando o Modo for seleccionado
INDICADOR WATER FULL (cheio)
A luz vermelha piscará quando oreservatório
estiver cheio
INDICADOR DE CORRENTE
TECLA POWER
Liga/desliga o aparelho
TECLA MODE Selecciona o modo de
funcionamentode COOL (arrefecimento).
DRY(desumidificação), FAN (ventilador).
TECLA FAN SPEED
Selecciona a velocidade doventilador em HIGH, MED ou LOW
Painel de funcionamento
Painel de funcionamento
APD12TPor 18/9/09 08:16 Página 14

PORTUGUÊS
15
Antes de pôr este aparelho em funcionamento
1- Escolher uma localização adequada, com acesso fácil a uma tomada de corrente.
2- Instalar o Tubo de Exaustão Flexível e o Kit de Adaptação a Janela, como ilustrado na.
Nota: O Passo 2 só é necessário quando for usado o modo de arrefecimento.
3- Ligar o aparelho a uma tomada de 220V-240V~50Hz, com ligação de terra.
4- Verificar a correcta instalação da mangueira de escoamento da bomba hidráulica.
5- Premir a tecla on / off para ligar o aparelho.
(1) Antes da utilização
Operações de Desumidificação e Arrefecimento:
- A amplitude de desumidificação é de 10ºC-30ºC/50ºF-86ºF, e a amplitude de funcionamento em arrefecimento é de
17ºC-30ºC/63ºF-86ºF.
- Se as operações de arrefecimento e desumidificação tiverem sido desligadas e necessitarem de ser ligadas novamente ime-
diatamente a seguir, esperar cerca de três minutos até que o funcionamento possa ser reiniciado.
- Verificar se a mangueira de escoamento da bomba hidráulica está devidamente ligada ao aparelho.
Corrente de alimentação:
- Inserir a ficha numa tomada.
- Não ligar o ar condicionado a uma tomada múltipla que esteja a ser utilizada por outros aparelhos eléctricos.
- Verificar que a corrente de alimentação é de AC 220V-240V~ 50Hz.
INSTRUÇÕES DE FUNCIONAMENTO DO AR CONDICIONADO
Mangueira de
escoamento da
bomba hidráulica
APD12TPor 18/9/09 08:16 Página 15

PORTUGUÊS
16
(2) Operação de arrefecimento
- Premir a tecla "MODE" várias vezes até o indicador "COOL" se acender.
- Premir as teclas "TEMP SETTING" "쑿" ou "쑼" para seleccionar a temperatura ambiente desejada. (17ºC-30ºC/63F-86F)
- Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.
(3) Operação de desumidificação
- Premir a tecla "MODE" várias vezes até o indicador "DRY" se acender.
- Premir as teclas "TEMP SETTING" "쑿" ou "쑼" para seleccionar a temperatura ambiente desejada. (10 C-30ºC/50F-86F)
- Nesta programação, o ventilador funcionará a uma velocidade fixa.
- Manter portas e janelas fechadas para melhores resultados de desumidificação.
- Não colocar a conduta na janela.
(4) Operação de aquecimento (O tipo só arrefecimento não dispõe de dispositivo de aquecimento)
- Premir a tecla "MODE" várias vezes até o indicador "HEAT" se acender.
- Premir as teclas "TEMP CLOCK ADJ" "쑿" ou "쑼" para escolher a temperatura ambiente desejada. (17ºC-30ºC/63ºF-86ºF)
- Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.
- Não colocar a conduta na janela.
(5) Operação de ventilação
- Premir a tecla "MODE" várias vezes até o indicador "FAN " se acender.
- Premir a tecla "FAN SPEED" para escolher a velocidade do ventilador.
- Não colocar a conduta na janela.
(6) Operação de temporização
Programação de ligação do temporizador:
- Premir a tecla "TIMER ON" quando o aparelho estiver desligado. Escolher a hora desejada para ligação do aparelho.
- A janela do Painel de Funcionamento mostrará "ON"
- A hora de ligação pode ser programada das 0H00 às 24H00.
Programação de cancelamento do temporizador:
- Premir a tecla "TIMER OFF" quando o ar condicionado estiver ligado. Seleccionar a hora desejada para o aparelho se des-
ligar. A janela do Painel de Funcionamento mostrará "OFF".
- A hora para desligar pode ser programada das 0H00 às 24H00.
(7) Escoamento da água da bomba
- Ligar a mangueira de escoamento da bomba hidráulica antes de iniciar o funcionamento. Quando o nível de água do
reservatório interno atingir um determinado nível, a bomba hidráulica será activada e escoará a água de condensação através
da mangueira de escoamento. A altura máxima de elevação é de 3,5m. (Nestas condições, colocar a tampa de borracha no
orifício traseiro para evitar o escoamento contínuo).
(8) Escoamento contínuo
- Quando se planear deixar o aparelho fora de utilização por um período prolongado, retirar a tampa de borracha do orifício
traseiro e instalar a mangueira de escoamento na junta de escoamento. Toda a água do reservatório será escoada através da
mangueira. (Nestas condições, a bomba hidráulica não é activada.)
INSTRUÇÕES DE FUNCIONAMENTO DO AR CONDICIONADO
APD12TPor 18/9/09 08:16 Página 16

PORTUGUÊS
17
(1) Importante
Instalar o ar condicionado portátil em piso plano e num local onde as saídas de
ar não sejam bloqueadas. Deverá ser mantido um espaço livre mínimo de 30
cm de paredes ou outros obstáculos. Este aparelho não deverá ser usado em
lavandarias.
A tomada deverá estar ao alcance do local de colocação do aparelho.
A electrificação deverá ser feita em conformidade com a regulamentação local.
(2) Instruções de montagem da conduta
Temporária
1- Ligar uma extremidade da conduta à saída de ar do aparelho, primeiro o lado
esquerdo e depois o lado direito da conduta. Puxar para baixo e verificar se
está firmemente fixada. (Ver as figuras)
2- Ligar a outra extremidade da conduta ao adaptador B.
3- Colocar esta extremidade numa janela próxima.
Permanente
1- Ligar uma extremidade da conduta à saída de ar do aparelho. Conforme a
direcção da seta, fixar primeiro o lado esquerdo da conduta ao painel de saída
de ar, e depois o lado direito da conduta. Puxar para baixo e verificar se esta
firmemente fixada. (Ver as figuras)
2- Instalar o adaptador A na parede, usando as 4 buchas e os parafusos. Verificar
se está bem fixo. (Ver as figuras)
3- Ligar a outra extremidade da conduta ao adaptador A.
4- Tapar o orifício com a tampa do adaptador quando não for utilizado.
•A conduta pode ter entre 500 mm e 2000 mm, mais é recomendável que o
comprimento seja o mínimo.
INSTALAÇÃO
Saída de ar de exaustão
Conduta
30 cm 30 cm
máx. 120cm
mín. 30cm
Adaptador A
Parafuso
Buchas
Não a curvatura do excesso o duto
(veja a figura)
IMPORTANTE
APD12TPor 18/9/09 08:16 Página 17

PORTUGUÊS
18
Kit de Instalação em Janela
O kit de instalação foi concebido para se ajustar à maioria das janelas verticais ou
horizontais. Contudo, pode ser necessário improvisar/modificar alguns aspectos
dos processos de instalação para certos tipos de janelas. Consultar a Fig. para as
aberturas máximas e mínimas das janelas.
Dispositivo de Segurança do Reservatório de Escoamento
Este aparelho está equipado com um reservatório de água interno, dois mecanis-
mos de corte de segurança, dos quais um é utilizado para controlar o escoamen-
to da bomba hidráulica, e o outro para supervisionar o nível de água no reservató-
rio interno. Quando a água atinge um determinado nível, o mecanismo de segu-
rança indicador de cheio é activado. O visor digital mostra P1 e o indicador Water
Full acende-se. Com cuidado, virar o aparelho, retirar a tampa de borracha do ori-
fício de escoamento e despejar a água. O aparelho continuará a funcionar.
INSTALAÇÃO
Janela
Kit de adpatação a
janela
Mínimo:67,5cm(2,22ft).
Máximo:123cm(4,04ft).
Kit de adpatação a
janela
Mínimo:67,5cm(2,22ft).
Máximo:123cm(4,04ft).
Janela
APD12TPor 18/9/09 08:16 Página 18
