1 Read instructions - all the safety and operating instructions
should be read before the appliance is operated.
2 Retain instructions - the safety and operating instructions
should be retained for future reference.
3Heed warnings - all warnings on the appliance and in the
operating instructions should be adhered to.
4 Follow instructions - all operating and use instructions
should be followed.
5 Water and moisture - the appliance should not be used
near water - for example, near a bathtub, washbowl,
kitchen sink, laundry tub, in a wet basement, or near a
swimming pool and the like.
6 Carts and stands - the appliance should be used only with
acart or stand if recommended by the manufacturer.
7 Wall or ceiling mounting - the appliance should be
mounted to a wall or ceiling only as recommended by the
manufacturer.
8 Ventilation - the appliance should be situated so that
its location or position does not interfere with proper
ventilation. For example, the appliance should not be
situated on a bed, sofa, rug, or similar surface that may
block the ventilation openings; or placed in a built-in
installation, such as a bookcase or cabinet, that may
impede the flowof air through the ventilation openings.
9 Heat - the appliance should be situated away from heat
sources such as radiators, heat registers, stoves, or other
appliances that produce heat.
10 Power sources - the appliance should be connected to a
power supply only of the type described in the operating
instructions or as marked on the appliance.
11 Power cord protection - power-supply cords should be
routed so that they are not likely to be walked on
or pinched by items placed on or against them, paying
particular attention to cords at plugs, convenience
receptacles and the point where they exit from appliance.
12 Cleaning - use only a soft, damp cloth to wipe off dust
and grease.
13 Non-use periods - the power cord of the appliance should
be unplugged from the outlet when left unused for a long
period of time.
14 Object and liquid entry - care should be taken so that
objects do not fall and liquids are not spilled into the
enclosure through openings.
15 Damage requiring service - the appliance should be
serviced by qualified personnel when:
a) The power-supply cord or the plug
has been damaged; or
b) Objects have fallen, or liquid has been
spilled into the appliance; or
c) The appliance has been exposed to rain; or
d) The appliance does not appear to operate
normally,or exhibits a marked change
in performance; or
e) The appliance has been dropped,
or the enclosure damaged.
16 Servicing - the user should not attempt to service the
appliance beyond that described in the opera ting
instructions. All other servicing should be referred to
qualified service personnel.
17 Do not expose batteries to excessive heat or heat sources.
Danger of explosion if batteryis incorrectly replaced.
Replace only with lithium cell batteries (type CR2025, 3V)
or equivalent type.
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN.
TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE THE BACK PANEL.
NOUSER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED PERSONNEL.
The lightning flash within an equilateral triangle is
intended to alert you to the presence of non insulated
“dangerous voltage” within the product’s enclosure that
may be of sufficient magnitude to constitute an electric
shock to persons.
The exclamation point within an equilateral triangle
isintended to alert you to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.
INADMIRATION OF MUSIC
DALI UK [phone] DALI USA [phone] DALI Denmark [phone] www.dali.dk
Item No. 951030-0-0A
DK DE UK
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 2

CONTENTS
Overview and Functions 3
Backplate Amplifier 4
Remote 4
Introduction 6
Unpacking 7
Break-in 7
Positioning the Subwoofer 8
Connections 8
Surround Sound Connections 8
LFE Line Input 8
LEFT and RIGHT Line Inputs 8
Stereo Connections 9
Using Two Subwoofers 9
Adjustment of the Subwoofer 9
Level Adjustment 10
Crossover FrequencyAdjustment 10
PHASE Adjustment 10
MEMORYSettings & Presets 10
AUTO/MANUAL Switch 11
POWER 11
Overloading of the Subwoofer 11
Cleaning and Maintenance 11
Avoid Direct Sunlight 11
Disposal 11
Technical Specifications 12
5
OVERVIEW / SCHNELLÜBERSICHT / FUNKTIONSOVERSIGT
3
1
2
3
4
5
6
7
8
A
B
C
D
E
G

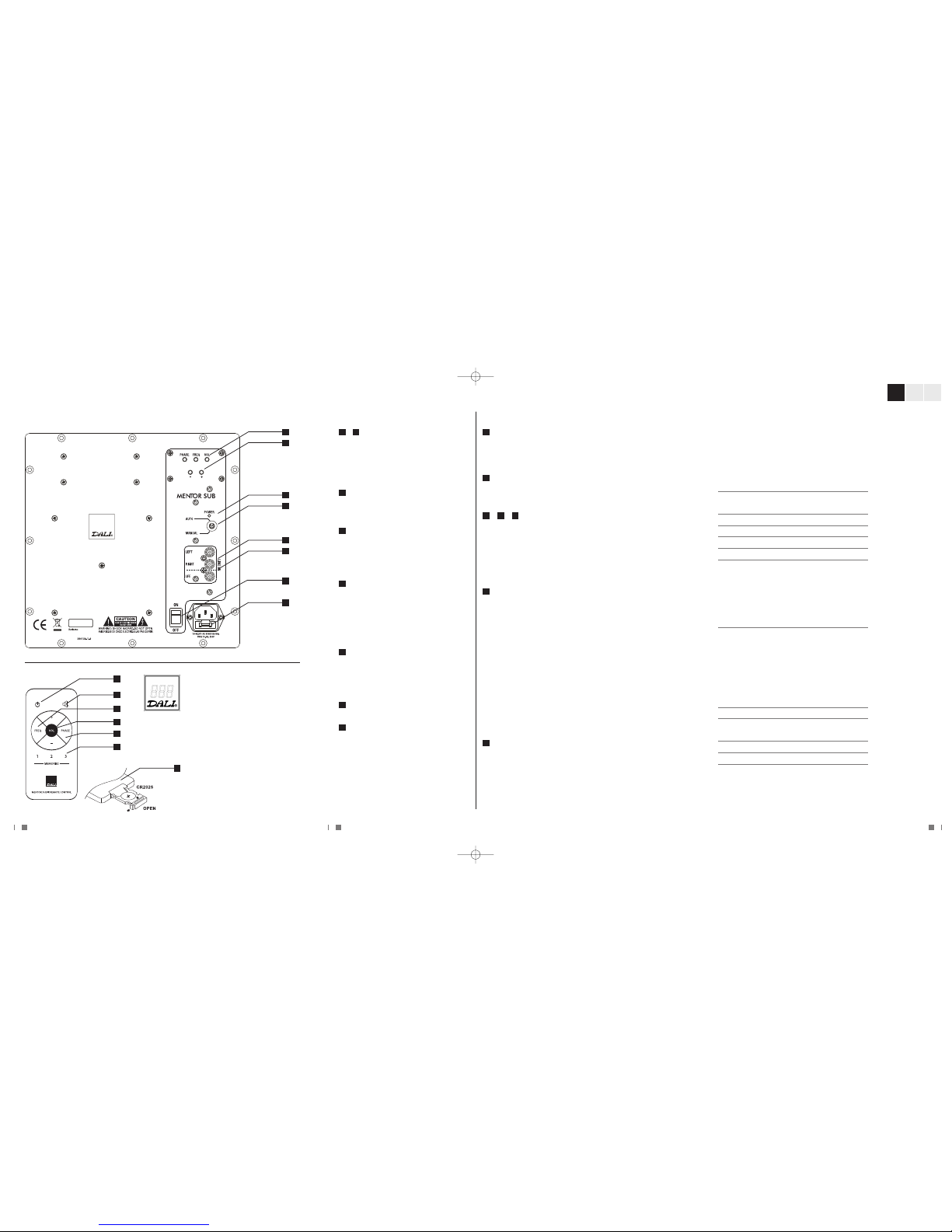

AMPLIFIER BACKPLATE
+PHASE, FREQUENCY AND VOL.UME ADJUSTMENT
Press the relevant button and adjust to the desired value
using the ‘+’ and ‘-’ buttons.
FREQUENCY RANGE: 40 - 120 Hz
VOLUME RANGE: 0 - 30 dB
PHASE RANGE: 0°, 90°, 180° or 270°
POWER LED
LED off: Mains power is Off
LED green: Subwoofer is On
LED red: Subwoofer is in Stand-by mode
AUTO / MANUAL
Flick the switch to the desired position.
AUTO: Switch up = The subwoofer will automatically power
up upon detection of an input signal on the LINE IN inputs.
MANUAL: Switch down = Stand-by only possible via the
Remote Control.
LEFT + RIGHT LINE INPUTS
Using these inputs activates the built-in crossover and makes
Crossover Frequency and Phase adjustment possible.
LEFT: Connect to the LEFT RCA line output on your
stereo/surround (pre-)amplifer.
RIGHT: Connect to the RIGHT RCA line output on your
stereo/surround (pre-)amplifer.
LFE LINE INPUT
Using this input disables the built-in crossover. All adjust-
ments must be done from your surround (pre-)amplifer.
LFE: Connect to the LFE RCA line output on your surround
(pre-)amplifer.
ON/OFF SWITCH
Switch to turn the subwoofer On/Off from the mains supply.
MAINS FUSE - ATTENTION!
If the subwoofer does not power up in the ON position, the
fuse might be blown. To replace the fuse, unplug the mains
cable (7), open the fuse compartment (8) and replace the fuse
with one of the same type. If the fuse blows multiple times,
have the subwoofer serviced by qualified personel.
Please note that the voltage range written below the mains
fuse holder must match the voltage of your mains supply.
120V version: Use/replace w. T5AL/250V fuse
220-240V version: Use/replace w. T2.5AL/250V fuse
REMOTE
STAND-BY ON/OFF
Press to toggle between the two states (ON/OFF switch on
the rear panel must be set to ON).
NOTE: When the AUTO/MANUAL switch is set to AUTO, the
subwoofer cannot be turned off with signal on the inputs.
MUTE
Press to mute the subwoofer.
The display on the front of the subwoofer will show "---".
Press again to un-mute the subwoofer.
++PHASE, FREQ. AND VOLUME ADJUSTMENT
Press the relevant button and adjust to the desired value
using the ‘+’ and ‘-’ buttons.
The display on the front of the subwoofer will show the
selected value:
FREQUENCY RANGE: 40 - 120 Hz
VOLUME RANGE: 0 - 30 dB
PHASE RANGE: 0°, 90°, 180° or 270°
MEMORIES 1, 2 & 3
When you have adjusted FREQ, VOL, PHASE to the desired
values, they can be stored in and recalled from the memory
positions 1, 2 and 3.
TO STORE A PRESET: Press and hold the desired memory
button (1, 2 or 3) on the remote for more than 3 seconds.
When the values are stored as a preset, the subwoofer
display will confirm by flashing "-1-", "-2-" or "-3-" three
times, according to the memory you have selected.
Please note, that existing presets in the memory will be
overwritten, if settings are re-stored in one of the memories.
TO RECALL A PRESET: Briefly press the desired memory
button (1, 2or 3).
When a preset is recalled, the subwoofer display will
show"-1-", "-2-" or "-3-" for 2 seconds , according to the
memoryyou have recalled.
BATTERY
Open the battery compartment on the remote and insert the
batteryas on the illustration. When the battery needs to be
replaced (depends on frequency of use), use ONLY a lithium
cell battery, type CR2025, 3V.
ATTENTION! Keep the remote out of reach of children as they
might be choked by eating the remote or parts of it including
the battery.
G
F
EDC
B
A
8
7
6
5
4
3
21
4
DK DE UK
DISPLAY
On the front of the subwoofer there is a
translucent logo badge/display. The settings
of the subwoofer can be seen on the display
when the subwoofer is operated by the
remote or the buttons on the amplifier.
An der Vorderseite des Subwoofers sitzt ein
lichtdurchlässiges Logoschild/Display. Die
Einstellungen des Subwoofers sind auf dem
Display zu sehen, wenn der Subwoofer mit
der Fernbedienung oder mit den Tasten am
Verstärker bedient wird.
På subwooferens front findes et halvgennem-
sigtigt skilt/display. Indstillinger vises her når
subwooferen betjenes med fjernbetjening
eller direkte på subwooferens bagpanel.
F
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 5

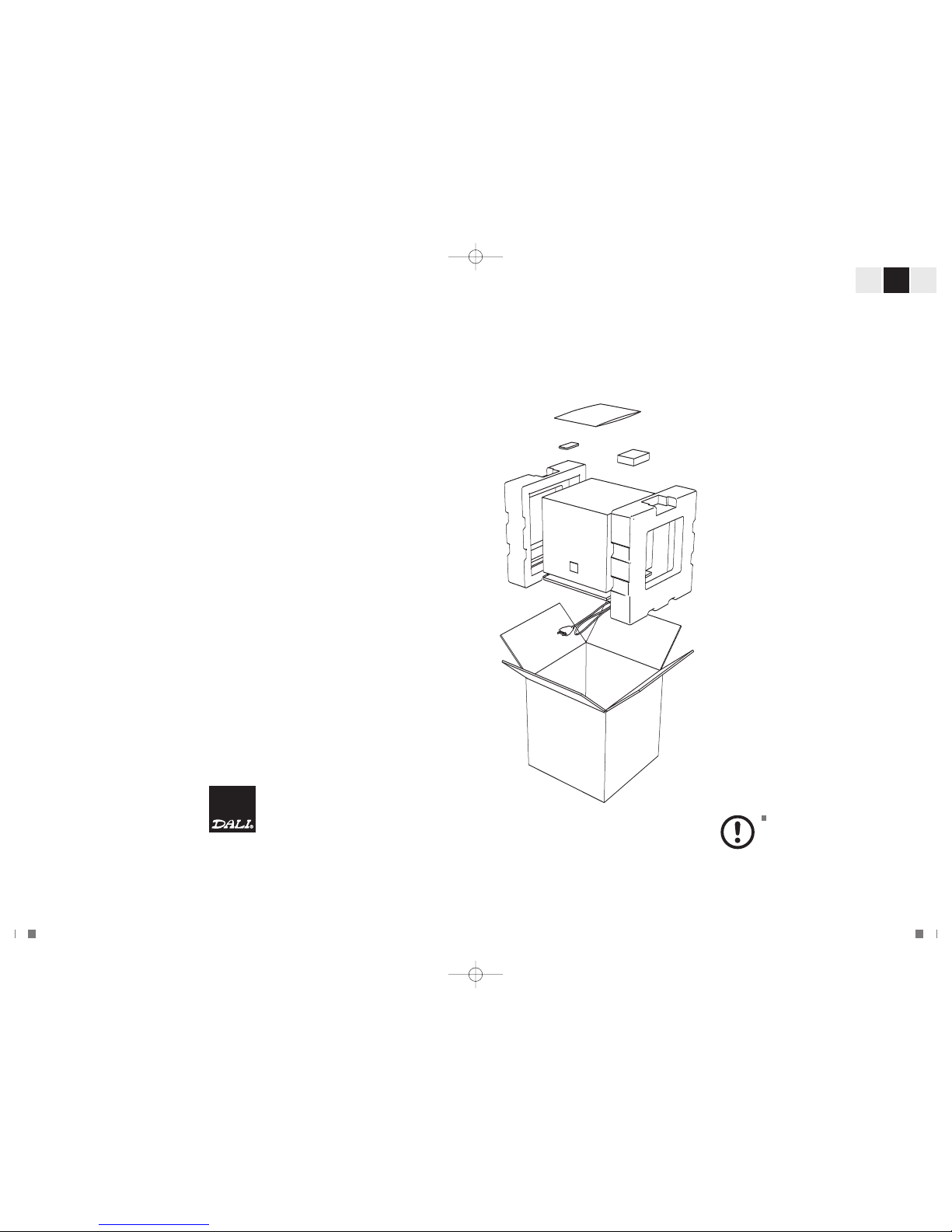

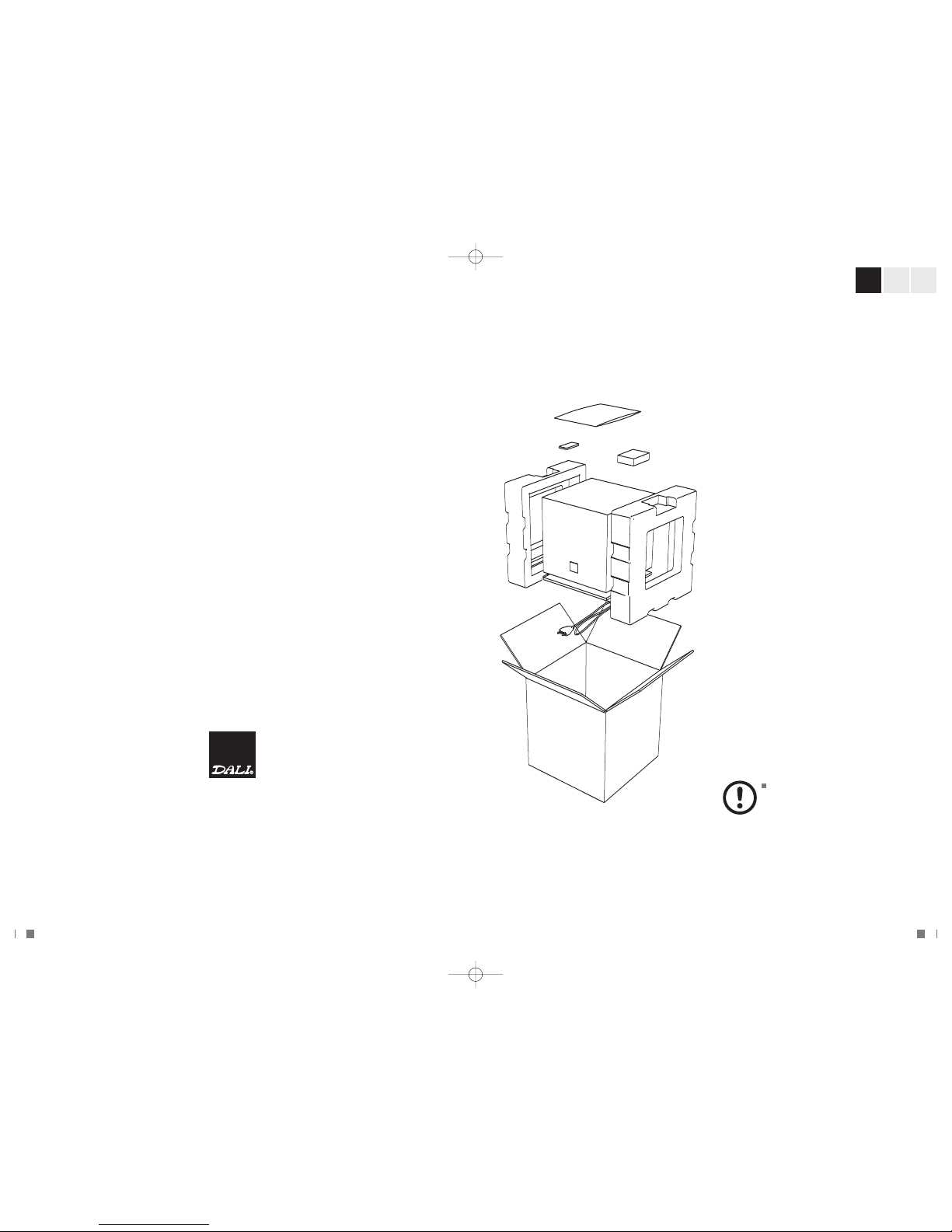

UNPACKING

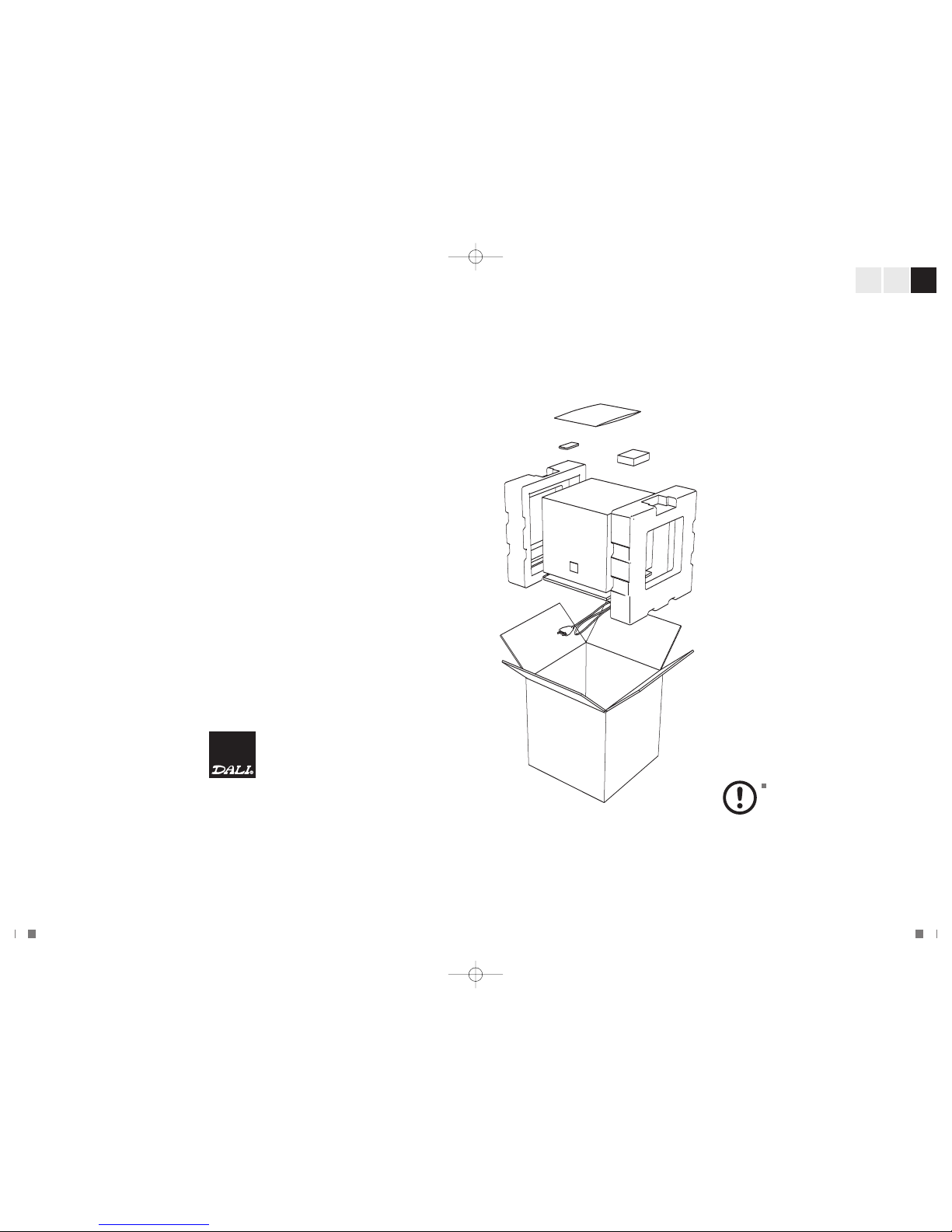

The following parts are enclosed in the box:
•DALI MENTOR SUB
•Power cord
•Spike set (metric M10 thread)
•Remote control & battery (type CR2025, 3V)
•Manual
Be careful not to damage the contents when
you unpack the parts.
B R E AK-IN
Like any mechanical system (e.g. like a new car), a
subwoofer requires a “break-in” period. You will
experience a gradual increase in sound quality
during the first period of use. The break-in period
will vary depending on use and playback volume
(approximately 100 hours at medium volume is
normal for breaking in the subwoofer). Unlike other
mechanical systems, the life-span of a subwoofer
will be increased by normal, regular use.
7
NOTE
Some dedicated test tracks contain signals that
might be harmful to the subwoofer if played
continuously for longer periods. It is therefore not
recommended to use such test signals.
INTRODUCTION
Congratulations on your selection of the DALI MENTOR SUB.
It is important that your new subwoofer is set up and connected optimally.
We strongly recommend that you read this manual and follow its
instructions before unpacking and installing the subwoofer.
This manual contains instructions for setup and connection, as well as tips
and advice on how to get the most out of your new subwoofer.
To receive news from DALI, we invite you to go to our website at www.dali.dk
and sign up for our newsletter.
DALI is acclaimed around the world for unique loudspeakers built to our
uncompromising standards for design and performance. The goal for every
single DALI loudspeaker is always our foremost commitment: To create a
listening experience in your home that will make you forget time and place.
Enjoy.
6
INADMIRATION OF MUSIC
DK DE UK
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 8

POSITIONING THE SUBWOOFER
Both the amount and quality of the deep bass depend on the size and shape of the room, and the
position of the subwoofer(s) and main speakers. If positioned near a side or back wall, the bass will
be accentuated. A corner location will accentuate it even more. Experiment with different
positions to find which provides the ideal sound for you.
The airflow from the DALI MENTOR SUB is radiated from the bottom of the cabinet. To ensure, that
this airflow is not blocked, thus negatively affecting the bass performance, we recommend placing
the subwoofer with minimum 10 cm (4”) of clearance on all sides.
CONNECTIONS
DALI MENTOR SUB has a built-in power amplifier and an active crossover. There are two
connection options: One for a stereo setup and one for a surround sound setup. On the rear side
of the subwoofer, there are three LINE IN input connectors: RIGHT, LEFT and LFE.
SURROUND SOUND CONNECTIONS
If you want to use DALI MENTOR SUB in a surround sound setup, the subwoofer can be
connected to your surround sound system in two ways: Via the LINE IN LEFT and RIGHT
connectors or the LFE connector. Most likely there is a dedicated subwoofer or line out connector
on your surround sound (pre-)amplifier. Please refer to the instruction manual of your
surround sound system.
LFE LI N E INPUT
If you want to control the filtering between your main speakers and the subwoofer from the
surround sound (pre-)amplifier,use the LFE RCA connector.
When the LFE input is used, the built-in crossovers are bypassed and the crossover frequency
adjustment will not be functioning.
Connect the surround sound (pre-)amplifier subwoofer output to the LFE input connector on
MENTOR SUB with a RCA cable (sold separately). Please refer to the instruction manual of your
surround sound (pre-)amplifier on howto adjust the crossover settings.
LEFT AND RIGHT RCA LINE INPUTS
When the LEFT and RIGHT RCA inputs are used, the built-in crossovers are active and the
crossover frequency adjustment (COF) will be functioning. Thereby you can adjust the filtering of
the subwoofer so thatit will fit the output of your main speakers.
If there is only one subwoofer output on your surround sound (pre-)amplifier, connect it to the LEFT
or RIGHT input connector on the subwoofer using a RCA cable (sold separately). If there are two
line outputs on your surround sound (pre-)amplifier, connect left output to the LEFT input
connector on the subwoofer and the right output to the RIGHT input connector on the subwoofer
using two RCA cables (sold separately). Please refer to the chapter “Adjustment of the Subwoofer”
for instructions on how to make the adjustments.
9
STEREO CONNECTIONS
If you want to use DALI MENTOR SUB in a stereo setup, your stereo (pre-)amplifier must have
either a set of stereo RCA line outputs or a mono RCA line output (please refer to the instruction
manual of your stereo (pre-)amplifier. The line output connector(s) of your stereo (pre-)amplifier
must be connected to the LEFT/RIGHT input connectors of the subwoofer via one or two RCA
cables (sold separately).
USING TWO SUBWOOFERS
In most cases you will achieve excellent results with one DALI MENTOR SUB. Use of two DALI
MENTOR SUBs is possible as a no-compromise stereo solution, or for reproduction of very
powerful sound pressures in a stereo- or surround setup in large rooms.
The connections are basically the same as stated in the previous chapters, but for stereo you
should only connect the left-hand channel to one input terminal on the left-hand DALI MENTOR
SUB and the right-hand channel to one input terminal on the right-hand DALI MENTOR SUB.
For a surround setup, split the output signal from your surround sound (pre)amplifier using a RCA
splitter (sold separately) and connect the two outputs. In all other respects, follow the instructions
above - but use separate channels. Please consult your authorized DALI dealer if your have
further questions.
ADJUSTMENT OF THE SUBWOOFER
When you have decided upon which method of connection you want and positioned the
subwoofer,you can commence the exciting process of tuning the system. Please note that
positioning the subwoofer will have a big influence on its contribution to the overall sound, e.g. if
the DALI MENTOR SUB is positioned in a corner,the bass will be much heavier than if it is
positioned midway between two corners.
The following tuning method is recommended to achieve the best results: Use a piece of music you
knowwell, preferably one including rhythmic bass such as kettle drums, bass guitar etc. Start
adjusting the subwoofer by setting the ON/OFF switch to ON. Set the AUTO/MANUAL switch to AUTO.
Adjust the subwoofer using the remote or the buttons on the rear panel of the subwoofer.
Note: When adjusting, the logo / LED display on the front of the subwoofer will show your setting.
WARNING
To avoid damage when working with connection of
cables/plugs, please power off the subwoofer and
the equipment the subwoofer is connected to!
8
DK DE UK
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 10

11
AUTO/MANUAL SWITCH
There are two settings for the AUTO switch:
1) AUTO The subwoofer can be turned ON and OFF using the Remote Control, UNLESS there
is a signal present – in which case the 3-segment DALI display will flash ‘ON’ to
indicate a signal is present. When the main power switch is on, the subwoofer
amplifier will turn on whenever an input signal is detected on one of the line inputs.
When a signal is not detected for approximately 20 minutes, the subwoofer amplifier
will automatically go into standby-mode.
2) MANUAL The subwoofer can ONLY be turned ON and OFF by using the Remote Control.
POWER
The POWER button is the main ON/OFF switch. We recommend switching OFF the system when
it is not to be used for long periods. When changing connections, always disconnect the mains
voltage to the subwoofer. We recommend that you ALWAYS turn off the DALI MENTOR SUB with
the Remote Control BEFORE turning off the mains switch.
OVERLOADING OF THE SUBWOOFER
If DALI MENTOR SUB is overloaded, the built-in safety circuit will cut the power off. If this occurs
let it cool down before turning it back on. The built-in safety circuit is not a guarantee against
damage as a result of overloading.
CLEANING AND MAINTENANCE
Clean the cabinet with a soft, dry micro-fibre cloth. If the cabinet is dirty, wipe with a soft, damp
(well-wrung) micro-fibre cloth with mild all-purpose cleaner.
AVOID DIRECT SUNLIGHT
The surfaces of the subwoofer are made of wood veneer,which are sensitive to sunlight.
Therefore the surface may fade over time. To reduce colour fading, avoid exposing the subwoofer
to direct sunlight.
DISPOSAL
If you want to dispose this product, do not mix it with general household waste. There is a
separate collection system for used electronic products in accordance with legislation that
requires proper treatment, recovery and recycling. Private households in the EU member states,
Switzerland and Norway may return their used electronic products free of charge to designated
collection facilities or to a retailer (if you purchase a similar new one). For countries not mentioned
above, please contact your local authorities for the correct method of disposal. By doing so, you
will ensure that your disposed product undergoes the necessary treatment, recovery and recycling
and thus prevent potential negative effects on the environment and human health.
10
LEVEL ADJUSTMENT
First push VOL and then adjust the volume by pressing + or - so that the bass matches the level
of the main speakers (Level range 0-30 dB). You should be able to appreciate the DALI MENTOR
SUB's contribution to the sound, without it ever being over-powering. Bass must be tight and
accurate, so that the subwoofer reproduces the exact amount of bass present in the music/
soundtrack, no more no less. If installing the DALI MENTOR SUB in a surround system, it is
practical to select a fixed level on the DALI MENTOR SUB and adjust subwoofer output using the
surround (pre-)amplifier's setup function.
If bass levels are set too high, distortion will reduce the quality of your listening experience. Please
note that the position of the subwoofer will have major influence on its sonic contribution.
CROSSOVER FREQUENCY ADJUSTMENT
The crossover frequency adjustment is only necessary when using the LEFT/RIGHT line inputs.
Once the volume level is decided, you can start on the equally important adjustment of the over-
lap between the main speakers and the DALI MENTOR SUB. First press FREQ and then adjust using
+or - until you can hear that the bass is even and with no drop-outs (Frequency range 40-120
Hz). You may have to re-adjust the volume again to optimise performance.
PHASE ADJUSTMENT
First press PHASE and use + or - to toggle between the 0°, 90°, 180° or 270° phase settings.Try out
different settings and if necessary re-adjust the VOLUME and CROSSOVER frequency. Select the
position that provides the smoothest transition between the main speakers and the subwoofer. The
choice may be difficult, so please experiment extensively in your search for the best sound. In any
case, it is a great idea to use the Memory function on the Remote Control to compare settings and
to listen to the system for a few days before making any final adjustments.
MEMORY SETTINGS & PRESETS
The DALI MENTOR SUB Remote Control offers three user-defined memories, allowing you to
optimise the performance for (e.g.) surround (movie) and 2-channel stereo (music) playback
according to your desired settings: Press and hold the desired memory button (1, 2 or 3) on the
Remote Control for 3 seconds to store a user-defined preset. Briefly press 1, 2 or 3 on the Remote
to select any preset you have previously stored.
NOTE
When using two MENTOR SUBs, the best results
are normally achieved by positioning the two subs
relatively close to each other (1 – 2 meters).
DK DE UK
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 12

1312
TECHNICAL SPECIFICATIONS
Frequency Range [+/- 3dB] [Hz]
Crossover Frequency [Hz]
Input Impedance [kOhm]
Maximum SPL [dB]
Max. Amplifier Power Output [RMS] [W]
Cont. IEC Amplifier Power Output [RMS] [W]
Standby Power Consumption [W]
Maximum Power Consumption [W]
Connection Inputs
Low Frequency Driver [Inch]
EnclosureType
Recommended Placement
Recommended Distance from Wall [cm/Inch]
Magnetic Shielding
Dimensions (H x W x D) [cm]
Dimensions (H x W x D) [Inch]
Weight [Kg/Lb]
Finish
Colour
Accessories:
25 – 250
40 – 120
20
111
500
300
1.5
450
Mono Line Level LFE, Stereo
Line Level (LowPass Filtered)
1x10
Closed
Floor
10 – 100 / 4 – 40
No
36.5 x 33.0 x 33.0
14.4 x 13.0 x 13.0
22.4/49.4
Real wood veneer
Cherry, black ash
Spike set (metric M10 thread),
power cord, manual, remote
control, battery type CR2025
DK DE UK
1 Anleitungen lesen – Alle Sicherheitshinweise und die
Bedienungsanleitung sollten vor Inbetriebnahme des
Geräts gelesen werden.
2 Anleitungen aufheben – Die Sicherheitshinweise und
Bedienungsanleitung sollten zum zukünftigen
Nachschlagen aufgehoben werden.
3 Warnungen einhalten – Alle Warnhinweise auf dem Gerät
sowie in der Bedienungsanleitung sind einzuhalten.
4 Anleitungen befolgen – Alle Bedienungsanleitungen und
Hinweise zur Anwendung sind zu befolgen.
5 Wasser und Feuchtigkeit – Das Gerät soll nicht in der
Nähe von Wasser betrieben werden, beispielsweise in der
Nähe einer Badewanne, eines Waschbeckens, einer
Küchenspüle, eines Wäschebottichs, in einem feuchten
Keller oder in der Nähe eines Schwimmbeckens u. ä.
6 Wagen und Stative – Das Gerät sollte nur mit Wagen
und/oder Stativen verwendet werden, falls vom Hersteller
empfohlen.
7 Wand- oder Deckenmontage – Das Gerät sollte nur an
Wänden oder Decken montiert werden wie vom Hersteller
empfohlen.
8 Belüftung – Das Gerät sollte so aufgestellt werden, dass
seine Position oder Lage eine ordnungsgemäße Belüftung
nicht gefährdet. Beispielsweise sollte das Gerät nicht auf
einem Bett, Sofa,Teppich oder einer ähnlichen Oberfläche
positioniert werden, wodurch die Belüftungsöffnungen
blockiert werden könnten; auch sollte kein Einbau in ein
Regal oder einen Schrank erfolgen, wenn dadurch die
freie Luftzirkulation durch die Belüftungsöffnungen
verhindert wird.
9 Hitze – Das Gerät sollte in ausreichendem Abstand von
Wärmequellen wie Heizkörpern,Wärmestrahlern, Öfen oder
andern Geräten, die Hitze produzieren, aufgestellt werden.
10 Stromquellen – Das Gerät sollte nur an Stromquellen
angeschlossen werden, wie in der Bedienungsanleitung
oder auf dem Gerät selbst angegeben.
11 Schutz des Netzkabels – Netzkabel sollten so verlegt
werden, dass nach Möglichkeit niemand darauf tritt und
dass sie nicht von benachbarten Gegenständen beschädigt
werden; insbesondere sollte auf die Kabelenden an
Steckern, Mehrfachsteckdosen und an Stellen, an denen
das Kabel aus dem Gerät tritt, geachtet werden.
12 Reinigung – Verwenden Sie ausschließlich ein weiches,
leicht angefeuchtetes Tuch, um Staub und Schmutz
abzuwischen.
13 Unbenutzte Zeiträume – Das Netzkabel des Geräts sollte
bei längeren Phasen der Nichtbenutzung aus der
Steckdose gezogen werden.
14 Eindringen von Gegenständen und Flüssigkeiten
–Es sollte darauf geachtet werden, dass keine
Gegenstände und Flüssigkeiten durch Öffnungen in das
Gehäuse dringen.
15 Beschädigungen, die den Kundendienst erfordern
–In folgenden Situationen sollte das Gerät vom
Kundendienst überprüft werden:
a) Das Netzkabel oder der Stecker ist schadhaft; oder
b) es sind Gegenstände auf das Gerät gefallen, oder
es ist Flüssigkeit in das Gerät eingedrungen, oder
c) das Gerät wurde Regen ausgesetzt; oder
d) das Gerät weist Funktionsstörungen auf ode zeigt
deutliche Veränderungen in der Leistung; oder
e) das Gerät wurde fallen gelassen, oder das
Gehäuse wurde beschädigt.
16 Wartung – Benutzer sollten keine Wartungen am Gerät
vornehmen außer denen, die in der Bedienungsanleitung
als von ihnen durchzuführen beschrieben sind. Sämtliche
anderen Wartungsarbeiten sollten qualifiziertem
Fachpersonal überlassen werden.
17 Batterien nicht übermäßiger Hitze oder Wärmequellen
aussetzen. Bei nicht korrektem Wechsel der Batterie
besteht Explosionsgefahr. Beim Batteriewechsel
nur Lithiumzellen (Typ CR2025, 3V) oder einen
entsprechenden Batterietyp verwenden.
VORSICHT
STROMSCHLAGRISIKO – NICHT ÖFFNEN!
ZUR VERMEIDUNG VON STROMSCHLÄGEN
RÜCKWAND NICHT ÖFFNEN!
KEINE TEILE FÜR WARTUNG DURCH BENUTZER
IM INNEREN DES GERÄTS.
WARTUNG NUR DURCH FACHPERSONAL.
Der Blitz innerhalb eines gleichseitigen Dreiecks weist
auf vorhandene nicht isolierte „gefährliche Spannung“
innerhalb des Produktgehäuses hin, die möglicherweise
stark genug sein kann, um Personen einen Stromschlag
zuzufügen
Das Ausrufezeichen in einem gleichseitigen Dreieck
weist auf wichtige Bedienungs- und Wartungshinweise
innerhalb der Produktliteratur hin.
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 14

VERSTÄRKER RÜCKPLATTE
+ EINSTELLEN VON PHASE, FREQUENZ UND LAUTSTÄRKE
Die entsprechende Taste drücken und den gewünschten Wert
mit den ‘+’ und ‘-’ Tasten einstellen.
FREQUENZBEREICH: 40 - 120 Hz
LAUTSTÄRKEBEREICH: 0 - 30 dB
PHASENBEREICH: 0°, 90°, 180° or 270°
LEUCHTDIODE (LED) FÜR STROM
LED aus: Netzstrom ist ausgeschaltet
LED grün: Subwoofer ist eingeschaltet
LED rot: Subwoofer ist im Standby-Modus
AUTO / MANUAL
Den Schalter in die gewünschte Position drehen.
AUTO: Schalter nach oben = Der Subwoofer schaltet
automatisch ein, wenn er an den LINE IN Eingängen ein
Eingangssignal empfängt.
MANUAL: Schalter nach unten = Standby nur möglich über
die Fernbedienung.
LINKS/RECHTS (LEFT + RIGHT) EINGÄNGE
Mit diesen Eingängen kann die eingebaute Weiche aktiviert
werden, sodass die Weichenfrequenz und die Phase
eingestellt werden können.
LEFT: An den LINKEN Cinch-Ausgang Ihres Stereo/Surround-
(Vor-)Verstärkers anschließen.
RIGHT: An den RECHTEN Cinch-Ausgang Ihres Stereo/
Surround-(Vor-)Verstärkers anschließen.
LFE EINGANG
Mit diesem Eingang kann die eingebaute Weiche abgeschaltet
werden. Alle Einstellungen müssen von Ihrem Surround
(Vor-)Verstärker aus vorgenommen werden.
LFE: An den LFE Cinch-Ausgang Ihres Surround-
(Vor-)Verstärkers anschließen.
EIN/AUS-HAUPTSCHALTER
Schalter, mit dem der Netzstrom für den Subwoofer
ein-/ausgeschaltet werden kann.
NETZSICHERUNG (MAINS FUSE) - ACHTUNG!
Wenn der Subwoofer in der EIN Position nicht einschaltet,
kann die Sicherung durchgebrannt sein. Sicherung
auswechseln: Netzkabel (7) ziehen, Sicherungsfach (8)
öffnen, und die defekte Sicherung gegen eine des gleichen
Typs austauschen. Falls die Sicherung mehrmals durchbrennt,
muss der Subwoofer von fachkundigem Personal überprüft
werden. Bitte beachten: Der unter der Netzsicherung
angegebene Spannungsbereich muss zu Ihrer Netzspannung
passen.
120V Version: Sicherung des Typs T5AL/250V verwenden.
220-240 Version: Sicherung des Typs T2.5AL/250V verwenden
FERNBEDIENUNG
STANDBY EIN/AUS (ON/OFF)
Drücken, um vom einen in den anderen Zustand zu schalten
(der EIN/AUS-Schalter an der Rückwand muss auf ON stehen.
BEACHTEN: Wenn der AUTO/MANUAL-Schalter auf AUTO
steht, kann der Subwoofer nicht mit einem Signal an den
Eingängen ausgeschaltet werden.
MUTE (STUMMSCHALTUNG)
Drücken, um den Subwoofer stumm zu schalten.
Das Display an der Front des Subwoofers zeigt "---".
Bei nochmaligem Drücken schaltet der Subwoofer wieder ein.
+ +
EINSTELLEN VON PHASE, FREQ. UND LAUTSTÄRKE
Die entsprechende Taste drücken und den gewünschten Wert
mit den ‘+’ und ‘-’ Tasten einstellen.
Das Display an der Front des Subwoofers zeigt den
gewählten Wert.
FREQUENZBEREICH: 40 - 120 Hz
LAUTSTÄRKEBEREICH: 0 - 30 dB
PHASENBEREICH: 0°, 90°, 180° or 270°
SPEICHER 1, 2 & 3
Wenn FREQ, VOL, PHASE auf die gewünschten Werte
eingestellt sind, können sie abgespeichert und von den
Speicherpositionen 1, 2 und 3 abgerufen werden.
STANDARDWERT ABSPEICHERN: Die gewünschte
Speichertaste (1, 2 oder 3) auf der Fernbedienung mehr als
3Sekunden lang drücken.
Wenn die Werte als Standardwerte abgespeichert sind,
wird die Wahl auf dem Subwoofer-Display bestätigt
(dreimaliges Blinken von "-1-", "-2-" oder "-3-", je nach
gewähltem Speicher).
Bitte beachten, dass bestehende Standardwerte im Speicher
überschrieben werden, falls Einstellungen in einem der
Speicher umgespeichert werden.
EINEN STANDARDWERT ABRUFEN: Die gewünschte
Speichertaste (1, 2 oder 3) kurz drücken.
Wenn ein Standardwert abgerufen wird, zeigt das
Subwoofer-Display 2 Sekunden lang "-1-", "-2-" oder "-3-",
je nach dem aufgerufenen Speicher.
BATTERIE
Das Batteriefach an der Fernbedienung öffnen und die Batterie
wie abgebildet einlegen. Wenn die Battrie gewechselt werden
muss (je nachdem, wie häufig die Fernbedienung benutzt
wird), NUR eine Lithiumzellenbatterie, Typ CR2025, 3V,
benutzen.
ACHTUNG! Die Fernbedienung außer Reichweite von Kindern
aufbewahren – wenn Kinder die Fernbedienung in den Mund
nehmen oder Teile davon verschlucken (z. B. die Batterie)
besteht Erstickungsgefahr!
G
F
EDC
B
A
8
7
6
5
4
3
21
INHALT
Übersicht und Funktionen 3
Rückplatte Verstärker 14
Fernbedienung 14
Einleitung 16
Auspacken 17
Einfahren 17
Aufstellen des Subwoofers 18
Anschlüsse 18
Surround Sound-Anschlüsse 18
LFE Eingang 18
LEFT und RIGHT Eingänge 18
Stereoanschlüsse 19
Verwendung von zwei Subwoofern 19
Einstellen des Subwoofers 19
Einstellen der Lautstärke 20
Einstellen der Weichenfrequenz 20
Einstellen der PHASE 20
SPEICHER Einstellungen und Standardwerte 20
AUTO/MANUAL Umschalter 21
STROM 21
Überlastung des Subwoofers 21
Reinigung und Wartung 21
Direkte Sonneneinstrahlung vermeiden 21
Entsorgung 21
Technische Daten 22
DK DE UK
14 15
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 16

AUSPACKEN
Der Karton enthält folgende Teile:
•DALI MENTOR SUB
•Netzkabel
•Standdornen (metrisches M10-Gewinde)
•Fernbedienung & Batterie (Typ CR2025, 3V)
•Bedienungsanleitung
Achten Sie darauf, die Teile beim Auspacken nicht
zu beschädigen.
E I N FAHREN
Wie jedes mechanische System (z. B. ein neues
Auto) braucht auch ein Subwoofer eine gewisse
„Einfahrzeit“. Während der ersten Zeit nach
Inbetriebnahme werden Sie eine allmähliche
Verbesserung der Klangqualität feststellen.
Die Einfahrzeit ist unterschiedlich und hängt vom
Gebrauch und der Wiedergabelautstärke ab (etwa
100 Stunden bei mittlerer Lautstärke reichen
normalerweise für das Einfahren des Subwoofers
aus). Im Gegensatz zu anderen mechanischen
Systemen verlängert sich die Lebensdauer eines
Subwoofers bei normalem, regelmäßigem
Gebrauch.
HINWEIS!
Einige spezielle Teststücke enthalten Signale, die den
Subwoofer beschädigen können, wenn sie über längere
Zeit ständig abgespielt werden. Es empfiehlt sich daher
nicht, diese Testsignale zu benutzen.
EINLEITUNG
Wir gratulieren Ihnen zur Wahl eines DALI MENTOR SUB.
Es ist uns wichtig, dass Sie Ihren neuen Subwoofer optimal konfigurieren
und anschließen. Lesen Sie deshalb diese Bedienungsanleitung bitte
sorgfältig durch, und befolgen Sie die enthaltenen Anleitungen und
Hinweise, bevor Sie die Lautsprecherboxen auspacken und konfigurieren.
Die Bedienungsanleitung enthält sowohl Anleitungen zum Einrichten und
Anschließen als auch nützliche Tipps und Ratschläge, wie Sie das Beste aus
Ihrem neuen Subwoofer herausholen.
Wenn wir Sie über Neues von DALI informieren sollen, dann besuchen Sie
unsere Webseite www.dali.dk und abonnieren Sie unseren Infobrief
DALI ist weltweit bekannt und anerkannt für seine einzigartigen
Lautsprecher und einen kompromisslosen Standard bei Design und
Leistung. An jede einzelne DALI-Lautsprecherbox legen wir höchste
Maßstäbe an: Sie soll Ihnen in Ihrem Heim ein Hörerlebnis verschaffen, das
Sie Raum und Zeit vergessen lässt.
Viel Vergnügen!
IN ADMIRATION OF MUSIC
DK DE UK
16 17
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 18

AUFSTELLEN DES SUBWOOFERS
Quantität und Qualität des Bassklangs hängen von der Größe und Form des Raums sowie von der
Positionierung des/der Subwoofer/s und der Hauptlautsprecher ab.Wird der Lautsprecher nahe an
einer Seiten- oder Rückwand aufgestellt, verstärkt sich der Bassklang. Bei Aufstellung in einer
Ecke ist dieser Effekt noch stärker. Experimentieren Sie mit unterschiedlichen Positionen, bis Sie
den idealen Bassklang gefunden haben.
Der Luftstrom vom DALI MENTOR SUB wird vom Boden des Gehäuses abgestrahlt. Damit der
Luftstrom nicht blockiert und die Bassleistung nicht beeinträchtigt wird, empfehlen wir, den
Subwoofer in einem Mindestabstand von 10 cm nach allen Seiten aufzustellen.
ANSCHLÜSSE
Der DALI MENTOR SUB verfügt über eine aktive Frequenzweiche und einen eingebauten
Verstärker. Es gibt zwei Anschlussmöglichkeiten: Eine für eine Stereo-Konfiguration und eine für
eine Surround-Konfiguration. An der Rückseite des Subwoofers befinden sich drei LINE IN
Anschlüsse: RIGHT, LEFT und LFE.
SURROUND SOUND-ANSCHLÜSSE
Wenn Sie den DALI MENTOR SUB in einer Surround-Konfiguration benutzen möchten, können Sie
ihn auf zwei Arten und Weisen an Ihr Surround-System anschließen: Über die LINE IN LEFT und
RIGHT-Anschlüsse oder den LFE Anschluss. Höchstwahrscheinlich befindet sich ein spezieller
Subwoofer-oder Netzausgang an Ihrem Surround-(Vor-) Verstärker. Bitte vergleichen Sie dazu die
Bedienungsanleitung Ihres Surround-Systems.
LFE EINGANG
Wenn Sie das Filtern zwischen Hauptlautsprechern und Subwoofer vom Surround-(Vor-)Verstärker
aus steuern wollen, müssen Sie den LFE Cinch-Anschluss benutzen.
Dabei werden die eingebauten Weichen umgangen, und die Weichenfrequenz-Einstellung
arbeitet nicht.
Schließen Sie den Subwoofer-Ausgang des Surround-(Vor-) Verstärkers mit einem Cinch-Kabel
(getrennt erhältlich) an den LFE Eingang des MENTOR SUB an. Bitte vergleichen Sie zum Justieren
der Weicheneinstellungen die Bedienungsanleitung Ihres Surround-(Vor-) VerstärkersSystems.
L E F T U N D RIGHT CINCH-EINGÄNGE
Werden die LEFT und RIGHT Cinch-Eingänge benutzt, sind die eingebauten Weichen aktiv und das
Einstellen der Weichenfrequenz (Crossover Frequency Adjustment - CFO) arbeitet. Dadurch kann
das Filter des Subwoofers so justiert werden, dass es zur Ausgangsleistung Ihrer
Hauptlautsprecher passt.
Bei nur einem Subwoofer-Ausgang an Ihrem Surround-(Vor-) Verstärker muss dieser mit einem
Cinch-Kabel (getrennt erhältlich) an den LEFT oder RIGHT-Eingang des Subwoofers angeschlossen
werden. Bei zwei Eingängen an Ihrem Surround-(Vor-) Verstärker muss mit zwei Cinch-Kabeln
(getrennt erhältlich) der linke Ausgang an den LEFT-Eingang und der rechte Ausgang an den
RIGHT-Eingang des Subwoofers angeschlossen werden. Siehe dazu auch das Kapitel „Einstellen
des Subwoofers“.
STEREO-ANSCHLÜSSE
Wenn Sie den DALI MENTOR SUB in einer Stereo-Konfiguration benutzen möchten, muss Ihr
Stereo-(Vor-) Verstärker entweder einen Satz Stereo-Cinchausgänge oder einen Mono-
Cinchausgang haben (siehe die Bedienungsanleitung Ihres Stereo-(Vor-) Verstärkers). Der/Die
Ausgangsstecker Ihres Stereo-(Vor-) Verstärkers muss/müssen über ein oder zwei Cinch-Kabel
(getrennt erhältlich) an die LEFT/RIGHT-Eingänge des Subwoofers angeschlossen werden.
VERWENDUNG VON ZWEI SUBWOOFERN
In den meisten Fällen erzielen Sie mit einem DALI MENTOR SUB ausgezeichnete Ergebnisse. Zwei
DALI MENTOR SUBs können als kompromisslose Stereo-Lösung oder für die Wiedergabe sehr
kraftvoller Schalldruckpegel in einer Stereo- oder Surround-Konfiguration in großen Räumen
benutzt werden.
Die Anschlüsse sind im Wesentlichen die gleichen wie in den vorhergehenden
Kapiteln beschrieben, für Stereo aber darf nur der linke Kanal an einen Eingang des linken
DALI MENTOR SUBs und der rechte Kanal an einen Eingang des rechten DALI MENTOR SUBs
angeschlossen werden.
Fur eine Surround-Konfiguration müssen das Ausgangssignal des Surround-(Vor-) Verstärkers mit
Hilfe eines Cinch-Splitters (getrennt erhältlich) gespalten und die beiden Ausgänge angeschlossen
werden. Befolgen Sie ansonsten die oben stehenden Anweisungen – benutzen Sie aber getrennte
Kanäle. Bei weiteren Fragen wenden Sie sich an Ihren DALI-Fachhändler.
EINSTELLEN DES SUBWOOFERS
Wenn Sie sich für ein Anschlussverfahren entschieden und den Subwoofer aufgestellt haben,
beginnt der spannende Prozess des Feinabstimmens. Bitte beachten Sie, dass der Standort
des Subwoofers großen Einfluss auf dessen Beitrag zum Gesamtklangbild hat, d. h. wenn der
DALI MENTOR SUB in einer Ecke aufgestellt wird, ist der Bassklang erheblich massiver als bei
der Aufstellung mitten zwischen zwei Ecken.
Für das beste Ergebnis empfehlen wir folgendes Feinabstimmverfahren: Verwenden Sie ein
Musikstück, das Sie gut kennen, und das am besten rhythmische Basstöne enthält,
z. B Kesselpauken, Bass-Gitarre etc. Beginnen Sie mit dem Einstellen des Subwoofers, indem Sie
den Ein/Aus-Schalter auf EIN (ON) stellen. Stellen Sie den AUTO/MANUAL-Schalter auf AUTO.
Stellen Sie den Subwoofer mit der Fernbedienung oder den Tasten an der Rückseite des
Suhbwoofers ein.
Beachten: Beim Einstellen zeigt das Logo / LED-Display an der Front des Subwoofers
Ihre Einstellung.
WARNUNG
Damit es beim Anschließen von Kabeln/Steckern nicht
zu Schäden kommt, trennen Sie den Subwoofer und die
Geräte, an die er angeschlossen wird, bitte vom Netz!
DK DE UK
18 19
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 20

EINSTELLEN DER LAUTSTÄRKE
Zuerst VOL drücken und dann die Lautstärke mit + oder - einstellen, sodass der Bass zur
Lautstärke der Hauptlautsprecher passt (Pegelbereich 0-30 dB). Sie müssen den Beitrag des
Subwoofers zum Klangbild wahrnehmen können, er darf aber nie dominant wirken. Der Bass
muss straff und genau sein, so dass der Subwoofer genau die Menge Bass reproduziert, die der
Soundtrack/das Musikstück enthält, nicht mehr und nicht weniger. Wird der DALI MENTOR SUB
in einem Surround Sound-System installiert, sollte praktischerweise ein festes Niveau am
DALI MENTOR SUB gewählt und die Ausgangsleistung des Subwoofers mit der Setup-Funktion des
Surround-(Vor-) Verstärkers reguliert werden.
Werden die Bass-Niveaus zu hoch eingestellt, kommt es zu Verzerrung,und dies beeinträchtigt die
Qualität Ihres Hörerlebnisses. Bitte beachten Sie,dass die Position des Subwoofers großen Einfluss
auf seinen Klangbeitrag hat.
EINSTELLEN DER WEICHENFREQUENZ
Die Weichenfrequenz muss nur eingestellt werden, wenn die LEFT/RIGHT-Eingänge benutzt
werden. Wenn die Lautstärke festgelegt ist, kann mit der genauso wichtigen Regulierung der
Überschneidung zwischen den Hauptlautsprechern und dem DALI MENTOR SUB begonnen
werden. Zuerst FREQ drücken und dann mit + or - einstellen, bis der Bass gleichmäßig und ohne
Ausfälle ist (Frequenzbereich 40-120 Hz). Die Lautstärke muss jetzt eventuell erneut geregelt
werden, um die Leistung zu optimieren.
EINSTELLEN DER PHASE
Zuerst PHASE drücken und dann mit + oder - zwischen 0°, 90°, 180° oder 270° umschalten.
Verschiedene Einstellungen testen und falls erforderlich die Lautstärke und die Weichenfrequenz
erneut justieren. Die Position wählen, die den sanftesten Übergang zwischen den
Hauptlautsprechern und dem Subwoofer bietet. Diese Wahl kann schwierig sein, testen Sie also
ausgiebig, bis Sie den besten Klang gefunden haben. In jedem Fall empfiehlt es sich, die
Speicherfunktion auf der Fernbedienung zu benutzen, um Einstellungen zu vergleichen und sich
das System einige Tage lang anzuhören, bevor die endgültigen Einstellungen vorgenommen werden.
MEMORY SETTINGS & STANDARDWERTE
Die DALI MENTOR SUB Fernbedienung bietet drei benutzerdefinierte Speicher. Damit kann
die Leistung z. B. für Surround- (Film) und 2-Kanal-Stereo (Musik) Wiedergabe je nach den
gewünschten Einstellungen optimiert werden: Drücken Sie die gewünschte Speichertaste
(1, 2oder 3) auf der Fernbedienung 3 Sekunden lang, um einen benutzerdefinierten Standardwert
abzuspeichern. Um früher gespeicherte Standardwerte zu wählen, kurz 1, 2 oder 3 auf der
Fernbedienung drücken.
AUTO/MANUAL SCHALTER
Es gibt zwei Einstellungen für den AUTO-Schalter.
1) AUTO Der Subwoofer kann mit der Fernbedienung ein- und ausgeschaltet werden, ES SEI
DENN, es wird ein Signal empfangen. In diesem Fall blinkt auf dem 3-teiligen
DALI-Display ‘ON’, um anzuzeigen, dass ein Signal empfangen wird. Wenn der
Hauptschalter eingeschaltet ist, schaltet der Subwoofer-Verstärker ein, sobald an
einem der Netzeingänge ein Signal empfangen wird. Nach etwa 20 Minuten ohne
Signal geht der Subwoofer-Verstärker automatisch in den Standby-Modus.
2) MANUAL Der Subwoofer kann NUR mit der Fernbedienung ein- und ausgeschaltet werden.
STROM (POWER)
Die POWER-Taste ist der EIN/AUS-Hauptschalter. Wir empfehlen, das System bei längerer
Nichtbenutzung auszuschalten. Beim Ändern vonAnschlüssen immer den Netzstrom ausschalten.
Wir empfehlen, den DALI MENTOR SUB vor dem Ausschalten des Hauptschalters IMMER zuerst
mit der Fernbedienung auszuschalten.
ÜBERLASTUNG DES SUBWOOFERS
Falls der DALI MENTOR SUB überlastet wird, unterbricht der eingebaute Sicherheitstromkreis
die Stromzufuhr. Lassen Sie den Subwoofer in diesem Fall erst abkühlen, bevor Sie ihn
wieder einschalten. Der eingebaute Sicherheitsstromkreis ist keine Garantie gegen Schäden
durch Überlastung.
REINIGUNG UND WARTUNG
Das Gehäuse mit einem weichen, trockenen Mikrofasertuch abwischen. Wenn das Gehäuse
schmutzig ist, mit einem weichen, feuchten, gut ausgewrungenen Mikrofasertuch und einem
milden Allzweckreiniger abwischen.
DIREKTE SONNENEINSTRAHLUNG VERMEIDEN
Die Subwoofer-Oberflächen sind aus Holzfurnier, das empfindlich gegen Sonnenlicht ist. Die
Oberfläche kann daher mit der Zeit verblassen. Deshalb sollte der Subwoofer nicht direkter
Sonneneinstrahlung ausgesetzt werden.
ENTSORGUNG
Falls Sie dieses Produkt entsorgen möchten, vermischen Sie es nicht mit dem allgemeinen
Haushaltsabfall und Restmüll. Für gebrauchte Elektroartikel bestehen gesonderte
Entsorgungssysteme und -vorschriften unter Einhaltung der gesetzlichen Regelungen zu
Behandlung, Aufbereitung und Recycling. Private Haushalte innerhalb der EU-Mitgliedsstaaten
sowie in der Schweiz und Norwegen können ihre gebrauchten Elektroartikel kostenlos an
bestimmten Sammelstellen abgeben oder bei Händlern einlösen (falls Sie dafür ein ähnliches
neues Gerät erwerben). In anderen als den oben genannten Ländern wenden Sie sich bitte an die
örtlichen Behörden, um die richtige Entsorgungsmethode zu erfragen. Dadurch stellen Sie sicher,
dass das entsorgte Produkt die erforderliche Behandlung, Aufbereitung und Recycling erfährt und
mögliche negative Einflüsse auf die Umwelt und menschliche Gesundheit vermieden werden.
DK DE UK
20 21
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 22

TECHNISCHE DATEN
Frequenzbereich [+/- 3 dB] [Hz]
Überschneidungsfrequenz [Hz]
Eingangsimpedanz [kOhm]
Maximale SPL (dB)
Max. Verstärkerleistung Ausgang [RMS] [W]
weiter IEC Verstärkerleistung Ausgang [RMS] [W]
Standby-Stromverbrauch [W]
Stromverbrauch max. [W]
Anschluss-Eingänge
Niedrigfrequenztreiber [Zoll]
Gehäusetyp
Empfohlene Aufstellung
Empfohlener Abstand von der Wand (cm)
Magnetische Abschirmung
Abmessungen (H x B x T) (cm)
Gewicht (kg)
Finish
Farbe
Zubehör
25 – 250
40 - 120
20
111
500
300
1,5
450
Mono-Steckverbinder LFE,
Stereo-Steckverbinder
(Low Pass Filtered)
1 x 10
Geschlossen
Boden
10 – 100
Nein
36,5 x 33,0 x 33,0
24,2
Echtholzfurnier
Kirsche, Esche (schwarz)
Standdornen (metrisches
M10-Gewinde), Netzkabel,
Bedienungsanleitung,
Fernbedienung,
Batterie Typ CR2025
1. Læs informationerne - Alt vedr. sikkerhed og betjening bør
læses inden produktet tages i brug.
2. Gem informationerne - Informationer om sikkerhed og
betjening bør opbevares til senere brug.
3. Overhold advarsler - Overhold nøje alle advarsler som
findes på produktet eller i brugsvejledningen.
4. Følg instruktionerne - Alle sikkerheds- og betjenings-
instrukser bør overholdes nøje.
5. Vand og fugt - Produktet bør ikke benyttes tæt på vand,
f.eks. ved badekar, håndvask, køkkenvask, vaskebalje,
fugtig kælder, swimming pool, o.s.v.
6. Hjul og stander - Brug kun hjul eller stander i henhold til
producentens anvisninger.
7. Montering på loft eller væg - Apparatet bør kun lofts- eller
vægmonteres i henhold til producentens anvisninger.
8. Udluftning - Produktets placering skal tillade fri udluftning.
Apparatet må f.eks. ikke placeres på en seng, sofa, tæppe
eller andet blødt underlag som kan blokere for udluftning.
Produktet må ikke placeres i lukket reol eller racksystem
som kan hæmme fri luftbevægelse til afkøling.
9. Varme - Produktet bør placeres væk fra varmekilder som
radiatorer, direkte sollys, ovn/komfur eller andre produkter
der udstråler varme
10. Strømkilder - Produktet må kun strømfødes som
beskrevet i brugsvejledningen eller som angivet på selve
produktet.
11. Lysnetledning - Lysnetledninger bør placeres, så de ikke
klemmes af gående eller af genstande placeret på eller
ved dem. Pas især godt på ved stik, stikdåse og dér hvor
ledningen kommer ud af produktet.
12. Rengøring - Brug kun en blød, fugtig klud til at fjerne støv
og snavs.
13. Ved længere tid uden brug - Stikket bør tages ud af
kontakten, hvis apparatet ikke skal bruges gennem
længere tid.
14. Fremmede genstande og væsker - Fremmede genstande
eller væsker må aldrig trænge ind i apparatet gennem
åbningerne.
15. Skade der kræver service - Apparatet bør afleveres til
service på et autoriseret værksted i følgende tilfælde:
a) Når lysnetledning eller stik er beskadiget.
b) Når væske eller en fremmed genstand er trængt
ind i produktet.
c) Når produktet har været udsatfor regn/fugt.
d) Når produktet ikke fungerer korrekt eller når
produktets ydelse ændres markant.
e) Når produktet har været udsatfor slag, fald eller
anden skade.
16. Service - Brugeren bør ikke forsøge service udover det
som beskrives i brugsvejledningen. Al anden service
henvises til autoriseret værksted.
17. Batterier må ikke udsættes for kraftig varme eller varme-
kilder. Der kan opstå eksplosionsfare, hvis batteriet
ikke udskiftes korrekt. Udskift kun med lithiumbatteri
(type CR2025, 3V) eller samme type.
ADVARSEL
UNDGÅ STØDRISIKO. APPARATET MÅ IKKE ÅBNES.
FOR AT MINDSKE RISIKO FOR ELEKTRISK STØD,
MÅ BAGPANEL IKKE FJERNES.
DER ER INTET INDENI SOM KAN SERVICERES
AF BRUGEREN.
AL SERVICE HENVISES TIL AUTORISERET VÆRKSTED.
Lynsymbol i trekant skal advare brugeren mod uisoleret
farlig spænding inde i apparatet som kan være stor nok
til at udgøre risiko for elektrisk stød.
Udråbstegn i trekant skal advare brugeren om vigtige
forholdsregler vedr. brug, vedligeholdelse (service) af
apparatet i den medfølgende litteratur.
DK DE UK
22 23
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 24

FORSTÆRKERENS BAGPLADE
+FASE, FREKVENS og VOLUMEN
Tryk den ønskede funktionsknap. Indstillingen justeres med
+/- knapperne.
FREKVENSOMRÅDE: 40 - 120 Hz
VOLUMEN: 0 - 30 dB
FASE: 0°,90°, 180° eller 270°
POWER LED
LED slukket: Subwooferen er slukket
LED grøn: Subwooferen er tændt
LED rød: Subwooferen er i Standby
AUTO / MANUEL
Omskifteren sættes i den ønskede stilling.
AUTO: Kontakten op = Subwooferen tænder automatisk når
signal detekteres på LINE IN indgangene.
MANUEL: Kontakten ned = Subwooferen kan kun sættes i
Standby med fjernbetjeningen.
VENSTRE + HØJRE LINIEINDGANGE
Når disse indgange bruges, aktiveres det indbyggede dele-
filter og delefrekvens og fase kan justeres.
VENSTRE: Tilsluttes venstre phono linieudgang fra din
stereo/surround (for)forstærker.
HØJRE: Tilsluttes højre phono linieudgang fra din stereo/
surround (for)forstærker.
LFE LINIEINDGANG
Når denne indgang bruges, frakobles det indbyggede dele-
filter. Alle justeringer skal laves på din surround (for)forstærker.
LFE: Tilsluttes LFE phono linieudgang fra din surround
(for)forstærker.
HOVEDAFBRYDER
Subwooferen tændes/slukkes på denne afbryder.
SIKRING - VIGTIGT!
Hvis subwooferen ikke tænder med hovedafbryder i stillingen
ON, kan det skyldes en sprunget sikring. For at udskifte
sikringen, trækkes lysnetledning (7) ud, sikringsholderen (8)
åbnes og sikringen udskiftes med en af samme type. Hvis
sikringen springer gentagne gange, bør subwooferen efterses
på autoriseret værksted.
Bemærk atsubwooferen kun må tilsluttes lysnet med
spænding som angivet under sikringsholderen.
120V version: Der må kun anvendes T5AL/250V sikring
220-240V version: Der må kun anvendesT2.5AL/250V sikring
FJERNBETJENING
STANDBY TÆND/SLUK
Tryk for at skifte mellem Aktiv og Standby (Hovedafbryder
bagpå skal være i stillingen ON).
NB: Når AUTO/MANUAL er i stillingen AUTO, kan subwooferen
ikke slukkes så længe der modtages signal på indgangene.
MUTE
Tryk for midlertidig afbrydelse af lyd fra subwooferen.
Frontdisplayet viser "---".
Tryk igen for at aktivere lyden fra subwooferen.
+ + FASE, FREKVENS og VOLUMEN
Tryk den ønskede funktionsknap. Indstillingen justeres
med +/- knapperne.
Den aktuelle indstilling vises i displayet:
FREKVENSOMRÅDE: 40 - 120 Hz
VOLUMEN: 0 - 30 dB
FASE: 0°,90°, 180° eller 270°
HUKOMMELSER 1, 2, 3
Når FREQ, VOL og FASE er indstillet som du ønsker, kan
indstillingerne gemmes og hentes fra hukommelses-
pladserne 1, 2 og 3.
SÅDAN GEMMES INDSTILLINGERNE: Den ønskede
hukommelsesknap (1, 2, 3) holdes nede i mere end tre
sekunder. Når indstillingerne er gemt som forvalg, bekræftes
det i displayet ved atet tal svarende til den valgte
hukommelse ("-1-", "-2-" eller "-3-") blinker tre gange.
Bemærk atet eventuelt eksisterende forvalg på en
hukommelsesplads slettes, hvis der gemmes nye indstillinger
på samme plads.
SÅDAN AKTIVERES ET FORVALG: Tryk kort på den ønskede
hukommelsesknap (1, 2 eller 3).
Når et forvalg aktiveres, viser displayet kort et tal ("-1-", "-2-"
eller "-3-"), svarende til den valgte hukommelse.
BATTERI
Fjernbetjeningens batteriholder åbnes og nyt batteri ind-
sættes som vist på illustrationen. Når batteriet skal udskiftes,
må der KUN bruges lithiumbatteri, type CR2025, 3V.
VIGTIGT! Fjernbetjeningen opbevares utilgængeligt for børn
som kunne sluge den eller dele af den, herunder batteriet.
G
F
EDC
B
A
8
7
6
5
4
3
21
INDHOLD
Funktionsoversigt 3
Forstærkerens bagplade 24
Fjernbetjening 24
Introduktion 26
Udpakning 27
Tilspilning 27
Placering af subwooferen 28
Tilslutninger 28
Surroundtilslutninger 28
FE Linieindgang 28
Venstre/højre linieindgange 28
Stereotilslutning 29
Brug af to subwoofere 29
Justering af subwoofer 29
Niveau 30
Delefrekvens 30
FASE 30
HUKOMMELSE Indstillinger & forvalg 30
AUTO/MANUEL Omskifter 31
POWER 31
Overbelastning af subwoofer 31
Rengøring og vedligeholdelse 31
Undgå direkte sollys 31
Bortskaffelse 31
Tekniske specifikationer 32
DK DE UK
24 25
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 26

UDPAKNING
Følgende dele findes i kassen:
•DALI MENTOR SUB
•Lysnetledning
•Et sæt spikes (M10 gevind)
•Fjernbetjening og batteri (type CR2025, 3V)
•Brugsvejledning
Udvis forsigtighed og undgå skade på indholdet
ved udpakning.
T I LSP I LNING
En højttaler skal som alle andre mekaniske systemer
(f.eks. en ny bil) "køres til". Du vil derfor kunne
glæde dig over en gradvist forbedret lydkvalitet i
den første tid. Tilspilningsperioden varierer
afhængig af hvor meget og hvor højt du spiller, men
regn med ca. 100 timers brug ved moderat niveau.
Modsat andre mekaniske systemer, forlænges
en subwoofers levetid faktisk ved normal,
regelmæssig brug.
NOTE
Visse specielle testplader kan indeholde signaler som
kan være skadelig for subwooferen ved vedvarende
afspilning gennem længere tid. Derfor frarådes brug af
sådanne testsignaler.
INTRODUKTION
Tillykke med din nye DALI MENTOR SUB. Det er vigtigt at din nye
DALI subwoofer opstilles og tilsluttes optimalt. Derfor anbefaler vi at
du læser manualen og følger dens anvisninger inden subwooferen pakkes
ud og installeres.
Brugsvejledningen indeholder retningslinier for opsætning og tilslutning
samt tips og råd om, hvordan du får det bedste ud af din nye subwoofer.
For løbende opdateringer med nyt fra DALI, er du velkommen til at tilmelde
dig vores nyhedsbrev på www.dali.dk.
DALI er anerkendt verden over for enestående højttalere konstrueret til at
leve op til vores kompromisløse krav til design og lyd. Målet for hver eneste
DALI højttaler er vores fornemste forpligtelse:At skabe en lytteoplevelse i dit
hjem som får dig til at glemme tid og sted.
God fornøjelse.
INADMIRATION OF MUSIC
DK DE UK
26 27
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 28

PLACERING AF SUBWOOFER
Både kvantitet og kvalitet af dybbas afhænger af rummets størrelse og form samt placering af
subwoofer(e) og hovedhøjttalere. Placering tæt på side- eller bagvæg fremhæver bassen.
Hjørneplacering fremhæver den endnu mere. Prøv med forskellige placeringer indtil du finder den
der giver det bedste resultat efter din smag.
Der er luftudstrømning fra spalten ved bunden af DALI MENTOR SUB kabinettet. For at sikre at
denne luftudstrømning ikke blokeres med negative konsekvenser for basgengivelsen, anbefales en
subwooferplacering med mindst 10 cm fri afstand til alle sider.
TILSLUTNINGER
DALI MENTOR SUB har indbygget effektforstærker og aktivt delefilter. Der er to tilslutnings-
muligheder: Den ene til stereoanlæg og den anden til surroundanlæg. På subwooferens bagside
findes tre linieindgange under LINE IN mærket RIGHT, LEFT og LFE.
SURROUNDTILSLUTNING
Subwooferen kan tilsluttes surroundanlæg på to måder: Via LINE IN LEFT/RIGHT eller via LFE.
Sandsynligvis er der en særlig subwoofer- eller linieudgang på din surround (for)forstærker.
Se brugsvejledningen for dit surroundsystem.
LFE LINIEINDGANG
Hvis frekvensfiltrering mellem hovedhøjttalerne og subwooferen skal ske i din surround
(for)forstærker,bruges LFE indgangen.
Når LFE indgangen bruges, virker de indbyggede delefiltre og delefrekvensjustering ikke.
Subwooferudgangen fra din surround (for)forstærker tilsluttes LFE indgang på DALI MENTOR SUB
med et RCA signalkabel (købes separat). Delefilterindstillinger laves i opsætningsmenuen i din
surround (for)forstærker som beskrevet i dens brugsvejledning.
VENSTRE/HØJRE LINIEINDGANGE
Når LEFT og RIGHT linieindgangene bruges, er de indbyggede delefiltre og delefrekvensjustering
aktive. Subwooferens filterfunktion kan justeres, så lyden hænger godt sammen med dine
hovedhøjttalere.
Hvis din surround (for)forstærker kun har een subwooferudgang, tilsluttes den til LINE IN LEFT eller
RIGHT på subwooferen med et RCA signalkabel (købes separat). Hvis der er to linieudgange på din
surround (for)forstærker, tilsluttes venstre udgang til LINE IN LEFT på subwooferen og højre udgang
tilsluttes LINE IN RIGHT på subwooferen med to signalkabler (købes separat). Se afsnittet
"Justering af subwoofer" for vejledning omkring de nødvendige justeringer.
STEREOTILSLUTNING
For tilslutning af DALI MENTOR SUB til stereoanlæg, skal din stereo (for)forstærker have een eller
to linieudgange (se produktets brugsvejledning). Stereo (for)forstærkerens linieudgang(e) tilsluttes
LINE IN LEFT/RIGHT på subwooferen med to RCA signalkabler (købes separat).
BRUG AF TO SUBWOOFERE
Ide fleste tilfælde får du fine resultater med kun een DALI MENTOR SUB. Men to DALI MENTOR SUB
kan bruges som kompromisløs stereoløsning eller hvis der ønskes meget kraftigt lydtryk fra et
surroundanlæg i et stort rum.
Tilslutning af to subwoofere sker generelt som beskrevet i de foregående afsnit, men for stereo bør
man kun tilslutte venstre kanal til een indgang på venstre DALI MENTOR SUB og højre kanal til een
indgang på højre DALI MENTOR SUB.
Ved surroundanlæg, splittes udgangssignalet fra surround (for)forstærkeren med et phono Y-stik
(købes separat). Stikkets to udgange tilsluttes hver sin subwoofer. Hvad alt andet angår, følges
ovenstående instruktioner, bare med separate kanaler. Din autoriserede DALI forhandler kan bistå
dig, hvis du har yderligere spørgsmål.
JUSTERING AF SUBWOOFER
Når tilslutning og placering af subwooferen er afklaret, begynder den spændende proces med
fintuning af systemet. Bemærk at subwooferens placering har stor indflydelse på dens totale
ydelse. F.eks. ved placering i et hjørne, bliver bassen noget kraftigere end ved placering midt
mellem to hjørner.
De følgende justeringer anbefales for atopnå det bedste resultat. Brug et stykke velkendt musik,
helst med rytmisk bas som f.eks. pauke, el-bas, o.s.v. Start med at tænde ved hovedafbryderen.
AUTO/MANUAL omskifteren indstilles til AUTO. Justering sker med fjernbetjening eller med
knapperne bagpå subwooferen.
NB: Mens der justeres, viser frontdisplayet dine indstillinger.
ADVARSEL
For at undgå skader i forbindelse med tilslutning af
kabler/stik, bør subwooferen og resten af anlægget
slukkes først.
DK DE UK
28 29
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 30

AUTO/MANUEL OMSKIFTER
AUTO omskifteren har to stillinger:
1) AUTO: Subwooferen kan tændes/slukkes med fjernbetjening, hvis der IKKE er signal til stede.
Ved signal,blinker displayet "ON" for at markere at der er signal. Når hovedafbryderen
er tændt, tænder forstærkeren automatisk når et signal detekteres på en indgang.
Efter ca. 20 minutter uden signal, slukker forstærkeren automatisk.
2) MANUAL: Subwooferen kan kun tændes/slukkes med fjernbetjeningen.
POWER
POWER knappen på bagsiden er subwooferens hovedafbryder. Det tilrådes at slukke subwooferen
når det ikke skal bruges gennem længere tid. Når kabler skal tilsluttes eller fjernes, skal der altid
slukkes helt for subwooferen ved hovedafbryderen. Det anbefales også at slukke musiksystemet.
Det anbefales at man ALTID slukker DALI MENTOR SUB med fjernbetjeningen FØR der slukkes
med hovedafbryderen på bagsiden.
OVERBELASTNING AF SUBWOOFER
Ved overbelastning af DALI MENTOR SUB, griber det indbyggede sikringskredsløb ind og slukker
for forstærkeren. Hvis det sker,lad subwooferen stå og køle lidt af inden den tændes igen. Trods
det indbyggede sikringskredsløb, kan der ske skader som følge af overbelastning.
R E NGØRING OG VEDLIGEHOLDELSE
Kabinettet rengøres med en blød, tør mikrofiber klud. Hvis der er meget snavs, vask med en blød
mikrofiber klud fugtet let med et mildt vaskemiddel og vredet godt op.
UNDGÅ DIREKTE SOLLYS
Kabinettets træfineroverflade er følsom overfor sollys som kan få den til at blegne med tiden.
For atundgå blegning, anbefales en placering hvor subwooferen ikke udsættes for direkte sollys.
BORTSKAFFELSE
Ved bortskaffelse af produktet, bør det ikke blandes med almindeligt husholdningsaffald.
Der findes et separat indsamlingssystem til brugt elektronik i henhold til lovgivning som kræver
korrekt indsamling, behandling og genbrug. Private husstande i EU medlemslande, Schweiz og
Norge kan aflevere brugte elektronikprodukter gratis hos særlige indsamlingssteder eller til en
forhandler (i forbindelse med køb af lignende nyt produkt). I andre lande, kontaktes de lokale
myndigheder ang. korrekt bortskaffelse. Ved at udvise miljøbevidsthed, sikrer du at dit affald
indsamles, behandles og genbruges optimalt. Dermed er du med til at reducere potentielle
problemer for miljøet og menneskers helbred.
NIVEAUREGULERING
Først trykkes VOL. Med +/- knapperne justeres niveauet (mellem 0-30 dB), så basniveauet
passer til niveauet fra hovedhøjttalerne. Subwooferens bidrag skal kunne værdsættes, men må
ikke dominere helheden. Bassen skal være stram og ren, så subwooferen gengiver præcist den
mængde bas som findes i musikken/flimlydsporet, hverken mere eller mindre. Ved installation i
surroundanlæg, kan det være praktisk at vælge et fast niveau på DALI MENTOR SUB og justere
subwooferniveauet i surround (for)forstærkerens opsætningsmenu.
Hvis bassen indstilles for højt, opstår der forvrængning som forringer din lytteoplevelse. Bemærk
at subwooferens placering har stor indflydelse på det lydmæssige resultat.
JUSTERING AF DELEFREKVENS
Justering af delefrekvens på subwooferen er kun nødvendig når LINE IN LEFT/RIGHT indgangene
bruges. Når niveauet er indstillet, kan man gå i gang med den lige så vigtige justering af over-
gangen mellem hovedhøjttalerne og DALI MENTOR SUB. Først trykkes FREQ. Med +/- knapperne
justeres delefrekvens (40-120 Hz) indtil bassen hænger godt sammen med resten uden udfald.
Det kan være nødvendigt at justere niveauet igen bagefter for at optimere ydelsen.
FASEOMSKIFTER
Først trykkes PHASE. Med +/- knapperne skiftes mellem indstillingerne 0°, 90°, 180° eller 270°.
Prøv de forskellige indstillinger - eventuelt kombineret med nyjustering af niveau og delefilter.Vælg
den stilling som giver den jævneste overgang mellem hovedhøjttalerne og subwooferen. Valget kan
være svært, men det betaler sig at eksperimentere grundigt i din søgen efter den bedste lyd. Under
alle omstændigheder,er det en god ide at lytte i nogle dage, inden de endelige justeringer laves. Det
kan anbefales at bruge fjernbetjeningens hukommelsesfunktion til at sammenligne forskellige sæt
indstillinger samt at lytte til anlægget i nogle dage inden den endelige justering vælges.
HUKOMMELSE INDSTILLINGER & FORVALG
DALI MENTOR SUB fjernbetjeningen tilbyder tre bruger-definerede hukommelser, så lyden kan
optimeres til f.eks. surround (film) og 2-kanals stereo (musik) efter din smag: Den ønskede
hukommelsesknap (1, 2, 3) holdes nede i tre sekunder for at gemme et bruger-defineret forvalg.
Tryk 1, 2, eller 3 på hukommelsen kort for at aktivere et tidligere gemt forvalg.
NOTE
Ved brug af to MENTOR SUB, opnås de bedste resultater
normalt ved at placere de to subwoofere forholdsvis tæt
på hinanden (1-2 meter).
DK DE UK
30 31
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 32

TEKNISKE SPECIFIKATIONER
Frekvensområde [+/- 3dB] [Hz]
Delefrekvens [Hz]
Indgangsimpedans [kOhm]
Max. SPL [dB]
Max. forstærkereffekt [RMS] [W]
Vedvarende IEC Forstærkereffekt [RMS] [W]
Standby strømforbrug [W]
Max. strømforbrug [W]
Indgangstilslutninger
Basenhed [tommer]
Kabinetstype
Anbefalet placering
Anbefalet afstand fra væg [cm]
Magnetisk afskærmning
Mål (HxBxD) [cm]
Vægt [kg]
Finish
Farve
Accessories
25 – 250
40 – 120
20
111
500
300
1.5
450
Mono LFE linieindgang, stereo
linieindgange (lavpas filtreret)
1x10
Lukket
Gulv
10 – 100
Nej
36.5 x 33.0 x 33.0
22.4
Ægte træfiner
Cherry, black ash
Spikesæt (M10 gevind),
lysnetledning, manual,
fjernbetjening, CR2025 batteri
32 33
MENTOR SUB INT Manual NB 27/05/08 15:11 Side 34
