Danze 063-3374-2 User manual

1
FS1A4141
Tools needed:
Outils requis :
Herramientas necesarias:
Safety goggles
Lunettes protectrices
Gafas de seguridad
Adjustable wrench
Clé réglable
Llave ajustable
Channel-Lock Pliers
Pinces Channellock
Pinzas Ajustables
Safety Tips
• The fittings should be installed by a licensed plumber.
• Cover your drain to avoid losing parts.
• Place a silicon, acrylic, or latex based sealant around the drain opening.
Warning: Avoid contact of plastic parts with plumber’s putty , pipe dope, or any other oil
based compound
Conseils de sécurité
• Les raccords doivent être installés par un plombier accrédité.
• Recouvrez le drain pour éviter de perdre des pièces.
• Mettre de l’enduit d’etancheite a base de silicone, d’acrylique ou de latex autour de l’ouverture
du renvoi. Mise en garde : Eviter que les pieces en plastique entrent en contact avec le mastic de plom
berie, la pate a joint ou toute autre pate a base d’huile.
Consejos de Seguridad
• Estos acoplamientos deben ser instalados por un plomero con licencia.
• Cubre el drenaje para evitar que se pierdan piezas.
• Ponga un sellante de silicona, acrilico o latex alrededor de la abertura del desague.
Advertencia: Evite que las piezas de plastico toquen la masilla, la pasta lubrificante o cualquier otro
componente a base de aceite.
Single-Handle Lavatory Faucet
Robinet de lavabo une poignée
Grifo de una manija para lavabo
Need Help? Please call our toll-free Technical Support line at 1-800-487-8372 for additional assistance or service./
Besoin d’aide? Veuillez communiquer avec notre ligne de soutien technique sans frais à 1-800-487-8372 pour obtenir du service
ou de l’aide additionnels./¿Necesitas Ayuda? Favor de llamar a nuestro servicio de soporte técnico sin costo al 1-800-487-8372
para asistencia adicional o servicio.

2
Important Information
Includes/Comprend/Incluye
D
E
F
G
H
C
B
A
• Prior to beginning installation, turn off the cold and hot water lines and turn on the old faucet to release built-up pressure.
• When installing your new faucet, first, hand-tighten connector nuts. Then use one wrench to hold the fitting and a second
wrench to tighten the nut an additional 1/4 turn. Connections that are too tight will reduce the integrity of the system.
Informations importantes
• Avant de commencer l’installation, fermez les conduites d’eau froide et d’eau chaude et ouvrez le vieux robinet pour
libérer la pression accumulée.
• Lorsque vous installez votre nouveau robinet, veuillez d’abord serrer les écrous des raccords à la main. Ensuite, utilisez
une clé pour tenir le raccord et une seconde clé pour serrer l’écrou d’un quart de tour supplémentaire. Les raccords trop
serrés réduiront l’intégrité du système.
Información Importante
• Antes de comenzar la instalación, cierra las líneas de suministro de agua fría y caliente, y abre el grifo viejo para que
libere la presión acumulada.
• Al instalar tu grifo nuevo, primero aprieta con la mano las tuercas conectoras. Después usa una llave para sujetar el
acoplamiento y con otra llave aprieta la tuerca un cuarto de vuelta más. Las conexiones muy ajustadas comprometerán
la integridad del sistema.
NOTE: Please DO NOT use plumber’s putty on plastic components. REMARQUE: Veuillez NE PAS mettre de mastic
de plomberie sur les éléments en plastique. NOTA: Por favor NO usar masilla de plomero en componentes plásticos.
Faucet
Robinet
Grifo
Aerator
Brise-jet
Aireador Metal washer
Rondelle en métal
Arandela de metal
Rubber washer
Rondelle en caoutchouc
Arandela de goma
Deck plate base
Base de plaque de pont
Base de la placa de la
cubierta
Threaded rod
Tige filetée
Varilla roscada
Lock nuts
Contre-écrous
Contratuercas
Deck plate
Plaque décorative
Placa de cubierta

3

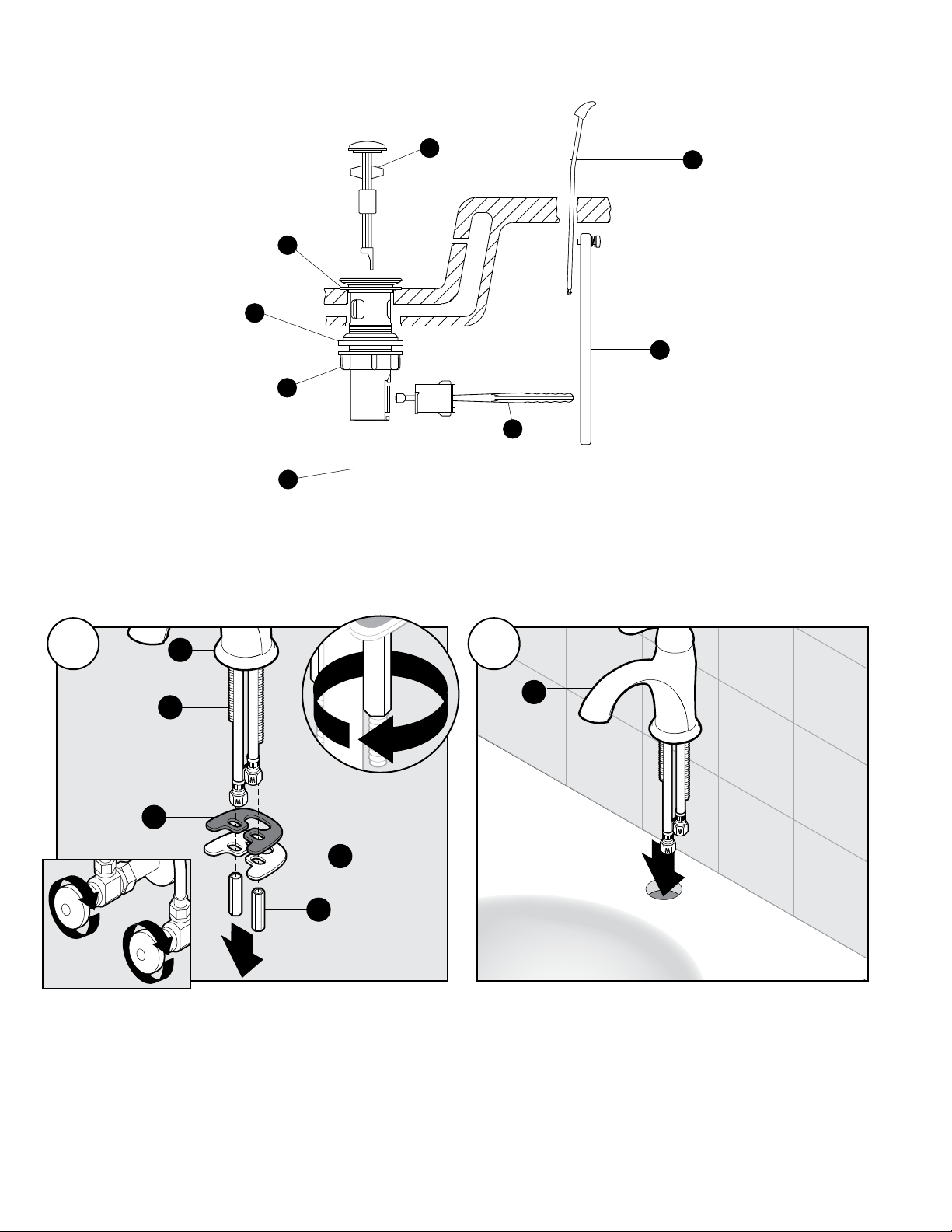

Faucet Installation/Installation du robinet/Instalación del grifo
3
A
H
F
G
C
A
1 2a
2
Includes/Comprend/Incluye
GG
FF
EE
BB
CC
DD
HH
AA
Lift rod
Tige de levage
Varilla de elevación
Lift rod strap
Sangle de tige de levage
Barra de la varilla de elevación
Ball rod
Tige à rotule
Varilla de rótula
Lock nut
Écrou de blocage
Contratuerca
Rubber washer
Rondelle
Arandela
Drain body with over-
flow holes
Tuyau de vidange avec
orifices de trop-plein
Cuerpo del desagüe con
orificios de desbor-
damiento
Main plunger
Dispositif principal de
fermeture mobile
Tapón del desagüe
Large rubber washer
Grosse rondelle en caoutchouc
Arandela de caucho grande
1
1
Turn off water supply. Remove lock nuts (C), metal washer (G),
and rubber washer (F).
Couper l’arrivée d’eau. Enlever les contre-écrous (C), la rondelle
métallique (G) et la rondelle en caoutchouc (F).
Cierre el suministro de agua. Quite las contratuercas, (C), la
arandela de metal (G) y la arandela de caucho (F).
Without deck plate installation.
Sans l’installation de plaque décorative.
Instalación sin la placa de la cubierta.

4

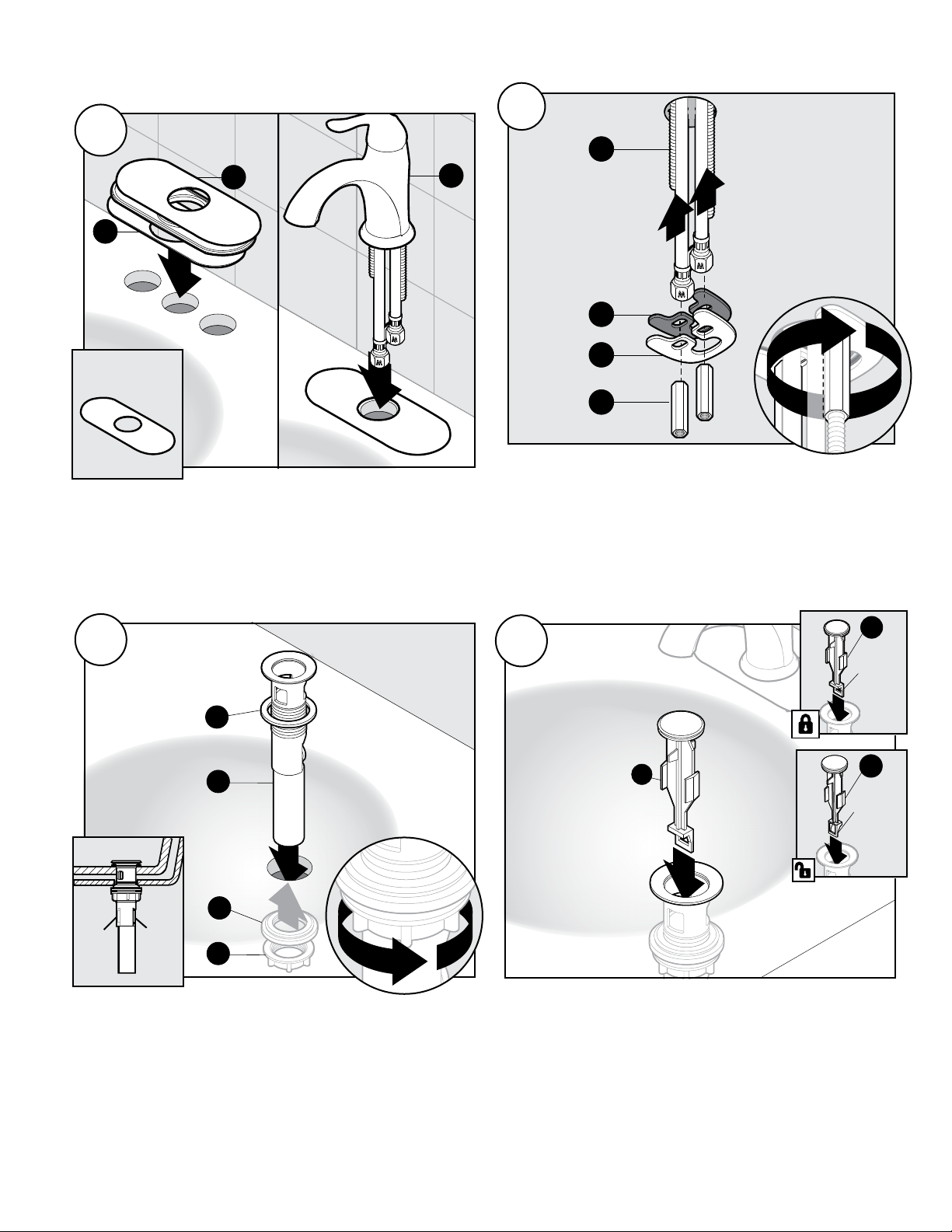

Faucet Installation/Installation du robinet/Instalación del grifo
Continued/Suite/Continuación
1
1
E
DA
2
2b
Drain Installation/Installation du tuyau de queue/Instalación del desagüe
1
EE
2
Apply silicone caulk under rubber washer (AA). Install drain assembly.
NOTE: Opening for ball rod must face towards rear of sink.
Appliquer du mastic à la silicone sous la rondelle en caoutchouc (AA).
Installer le tuyau de vidange. REMARQUE : L’ouverture pour la tige à
rotule doit être tournée vers l’arrière de l’évier.
Aplique material de calafateo de silicona debajo de la arandela de
caucho (AA). Instale el conjunto del desagüe. NOTA: La abertura para
la varilla de rótula debe quedar frente a la parte posterior del lavabo.
1
2
AA
BB
CC
DD
1
No
Non
No
Yes
Oui
Sí
3
1
1
H
F
G
C
3
2
EE
Loop toward
front of sink
Œillet vers
l’avant du
lavabo
Ojal hacia la
parte delantera
del lavabo
Œillet vers
l’arrière du
lavabo
Loop toward
rear of sink
EE
Ojal hacia la
parte trasera
del lavabo
With deck plate installation.
Avec l’installation de plaque décorative.
Instalación con la placa de la cubierta.
Slide rubber washer (F) and metal washer (G) over threaded rods
(H). Hand tighten lock nuts C).
Glisser la rondelle en caoutchouc (F) et la rondelle métallique (G)
sur les tiges filetées (H). Serrer les contre-écrous (C) à la main.
Deslice la arandela de caucho (F) y la arandela de metal (G) sobre
las varillas roscadas (H). Apriete las contratuercas (C) con la mano.
Insert plunger (EE).
NOTE: Plastic loop on plunger (EE) facing rear of sink is in locked mode and plunger
cannot be removed. Plastic loop on plunger (EE) facing the front of sink is in unlocked
mode and can be removed for easy cleaning.
Insérer le dispositif de fermeture mobile (EE).
REMARQUE : L’anneau en plastique situé sur le plongeur (EE) est orienté vers
l’arrière du lavabo en mode verrouillé et le plongeur ne peut pas être retiré. L’anneau
en plastique situé sur le plongeur (EE) est orienté vers l’avant du lavabo en mode
déverrouillé et peut être retiré pour faciliter le nettoyage.
Inserte el tapón (EE).
NOTA: El anillo de plástico en el émbolo (EE) que da hacia la parte posterior del
lavabo está en modo bloqueado y el émbolo no se puede retirar. El anillo de plástico en
el émbolo (EE) que da hacia la parte frontal del lavabo está en modo desbloqueado y se
puede retirar para facilitar la limpieza.

5

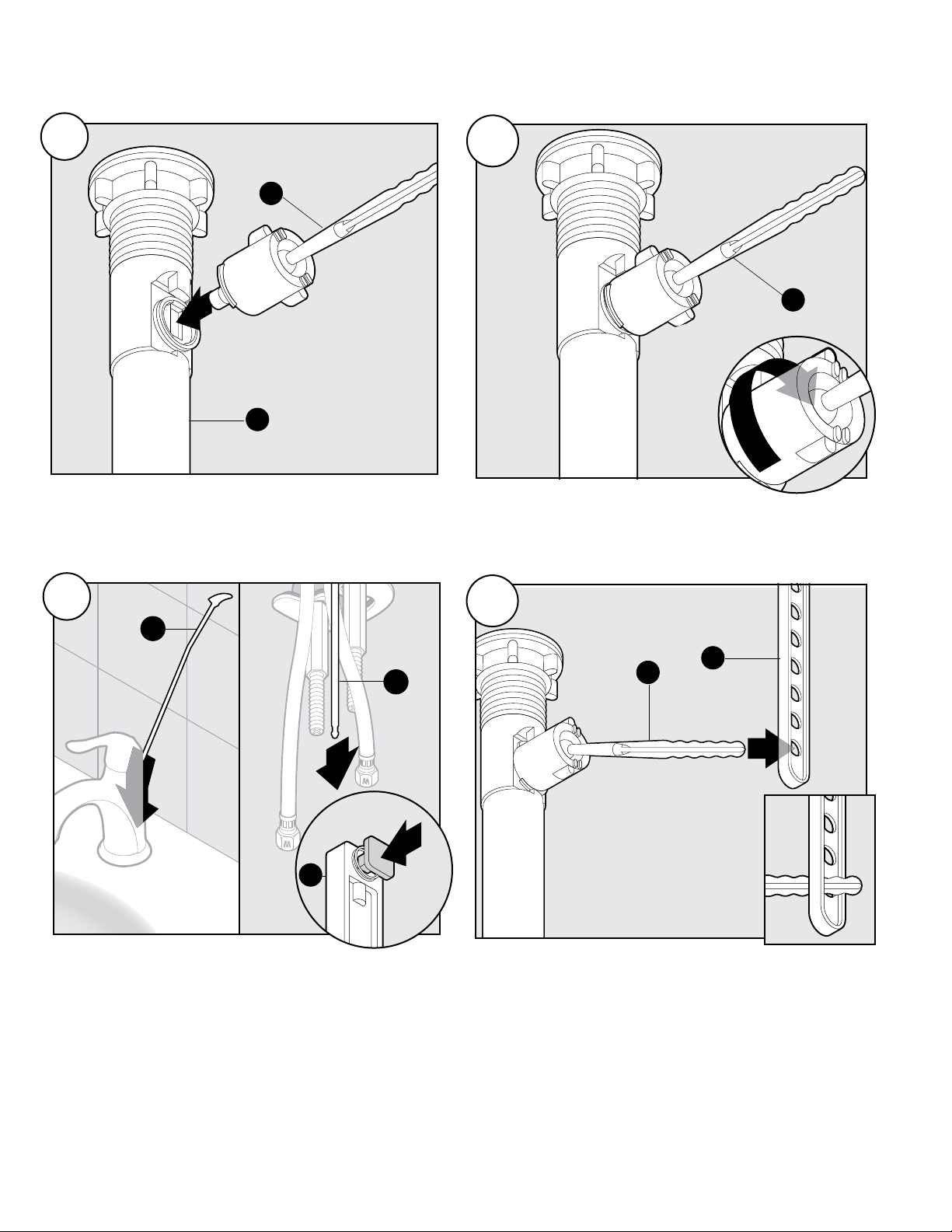

Drain Installation/Installation du tuyau de queue/Instalación del desagüe
Continued/Suite/Continuación
6
4
Insert lift rod (FF) through faucet and attach perforated strap
(GG) to lift rod. Push button to allow lift rod to slide through.
Release to lock.
Insérer la tige de levage (FF) à travers le robinet et y attacher
la sangle perforée (GG). Appuyer sur le bouton pour permettre
à la tige de glisser au travers. Le relâcher pour la bloquer en
position.
Inserte la varilla de elevación (FF) a través del grifo e instale la
barra perforada (GG) en la varilla de elevación. Presione el
botón para permitir que la varilla de elevación pase. Libérelo
para bloquear la varilla en su posición.
Adjust ball rod (HH) to the down position. Attach to strap
(GG).
Abaisser la tige à rotule (HH). Attacher à la sangle (GG).
Ajuste la varilla de rótula (I) en posición hacia abajo. Instálela
en la barra (GG).
2
1
1
FF
FF
1
5
3
3
Tighten ball nut (HH).
Serrer l’écrou de pivot (HH).
Apriete la tuerca de rótula (HH).
Insert ball rod (HH) into drain assembly (DD).
Insérer la tige à rotule (HH) dans le tuyau de queue (DD).
Inserte la varilla de rótula (HH) en el tubo de desagüe (DD).
DD
GG
HH
HH
HH
GG

6
Final Installation/Installation finale/Instalación final
2
B
11
B
1
2
21
43
1
2
2
1
1
After installing drain, use an aerator wrench to remove
aerator (B).
Après avoir installé le tuyau de vidange, utilise une clé pour
brise-jet pour enlever le brise-jet (B).
Después de instalar el desagüe, quite el aereador (B) con una
llave para aereador.
Turn on water supply and flush out any debris. Check drain
for leaks.
Ouvrir l’arrivée d’eau. Rincer les débris et s’assurer qu’il n’y a
pas de fuites autour du tuyau de vidange.
Abra el suministro de agua. Verifique que no haya fugas en el
desagüe y enjuague para eliminar los residuos.
Replace aerator (B).Tighten with aerator wrench.
Remettre le brise-jet (B). Serrer avec la clé pour brise-jet.
Vuelva a colocar el aireador (B). Apriete con la llave para
aereador.
Connect water supply lines and tighten water supply nuts
using two wrenches.
Raccordez les conduites d’eau et serrez les écrous de
l’alimentation en eau en utilisant deux clés.
Conecta las líneas de suministro y aprieta las tuercas de
suministro, con la ayuda de dos llaves.

7
1.
2.
3.
4.
5.
9.
12.
13.
14.
15.
8.
11.
10.
7.
6.

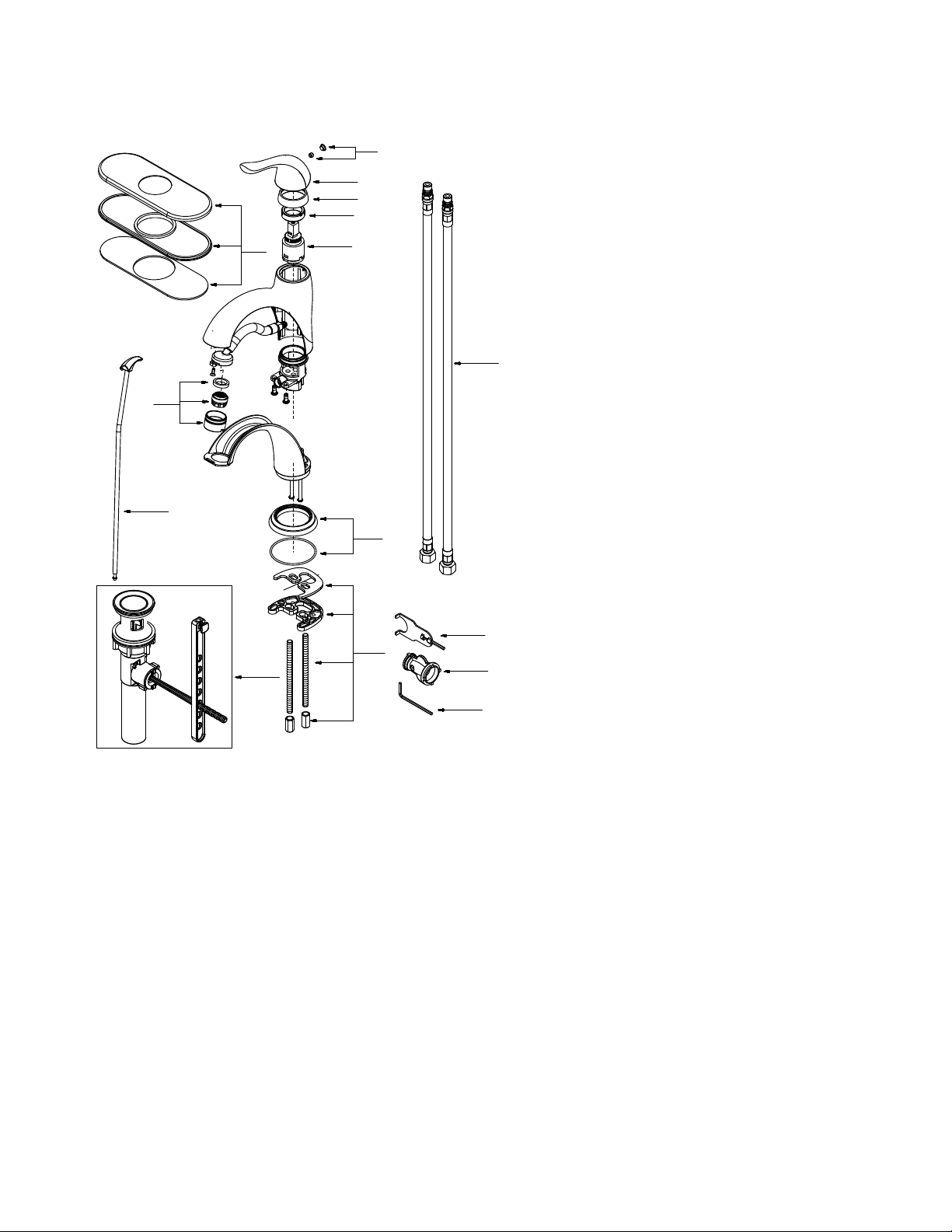

Parts Diagram/Schéma Des Pièces/Repuestos
1 Index Button/Repère de température /
Indicador de temperatura
2 Metal Handle / Manette en métal / Manija metálicas
3 Trim Cap / Capuchon de garniture / Tapa ornamental
4 Locking Nut / Écrou de blocage / Contratuerca
5 Ceramic Disc Cartridge / Cartouche à disque en céramique /
Cartucho de disco cerámico
6 Aerator / Brise-jet / Aireador
7 Base Trim Ring / Garniture circulaire de base /
Argolla ornamental e la base
8 Mounting Hardware Assembly /
Assemblage du matériel de fixation /
Ensamblaje de ferreterria de montaje
9 Cover Plate & Putty Plate / Applique et plaque de mastic /
Cubierta y placa de masilla
10 Lift Rod / Tige de levage / Varilla de elevación
11 Pop-Up Assembly / Dispositif de vidange à bonde /
Conjunto levadizo
12 Supply Hose / Tuyau d’alimentation d’eau /
Tubo de suministro de agua
13 Locking Nut Wrench / Clé pour écrou de blocage /
Llave para contratuerca
14 Aerator Wrench / Clé pour brise - jet / Llave para aireador
15 Wrench (H2.5 * 19 mm L * 53mmL) / Clé / Llave
Warning / Avertissement / Advertencia
This product is engineered to meet the EPA WaterSense flow requirement. The flow rate is governed by the aerator or flow
controller. If replacement is ever required, be sure to replace it with a WaterSense compliant aerator or flow controller to
retain the water conserving flow rate of this product.
Ce produit est conçu pour respecter les exigences de débit d’eau du programme WaterSense de l’EPA. Le débit est réglé
par l’aérateur et le régulateur. Si une pièce doit être remplacée, assurez-vous d’utiliser un aérateur ou un régulateur de
remplacement conforme à WaterSense afin de conserver le taux de débit de ce produit.
Este producto está diseñado para cumplir con los requerimientos de flujo de EPA WaterSense. El caudal se rige por el
aireador o el controlador de flujo. Si el reemplazo es necesario, asegúrese de reemplazarlo con un aireador o controlador
de flujo compatible con WaterSense para retener el caudal de conservación de agua de este producto.

8
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a
soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Votre nouveau robinet est conçu pour fonctionner sans problème des années durant. Le nettoyer périodiquement avec un
chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et
les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.
Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva
limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y sustancias químicas
cáusticas porque deslustrarán el acabado y anularán la garantía.
Maintenance/Entretien/Mantenimiento
Troubleshooting/Dépannage/Guía de solucionar problemas
If you have followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter
les correctifs suivants.
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, siga estos
pasos correctivos.
Problem/Problème/Problema Cause/Cause/Causa Action/Correctif/Solución
Leaks underneath handle.
Fuites sous la manette.
Goteo debajo de la manija.
Aerator leaks or has an inconsistent
water flow pattern.
Le brise-jet fuit ou la diffusion des jets
qui s’en écoulent n’est pas uniforme.
El aireador gotea o el chorro de
agua está irregular.
Water will not shut off completely.
L’eau ne s’arrête pas complètement.
El agua no deja de salir por
completo.
Locking nut has come loose. O-ring
on cartridge is dirty or damaged.
L’Capuchon de garniture est desser-
ré. Le joint torique de la cartouche
est sale ou endommagé.
La tuerca de retención está floja. El
aro tórico en el cartucho está sucio
o dañado.
Aerator is dirty or misfitted.
Le brise-jet est mal ajusté ou sale.
El aireador está sucio o mal puesto.
Rubber seat is damaged or dirty.
Joint en caoutchouc abîmé ou sale.
El asiento de caucho está dañado
o sucio.
Tighten the locking nut. Clean or
replace O-ring.
Serrez l’capuchon de garniture.
Nettoyez ou remplacez le joint torique.
Apriete la tuerca de ajuste. Limpie o
reemplace la arandela circular.
Check tightness, clean or replace
aerator.
Vérifier le serrage, nettoyer ou
remplacer le brise-jet.
Verifique que esté apretado, limpio,
o reemplace el aireador.
Remove handle and cartridge to check
the rubber seat and spring. Clean or
replace it.
Enlevez la poignée et la cartouche
pour vérifier le siège en caoutchouc et
le ressort. Nettoyez ou remplacez.
Retire la manija y el cartucho para
revisar el empaque de goma y el re-
sorte. Limpie o cambie la pieza, según
corresponda.
