Danze 063-9847-2 User manual

1
F51A1100
Tools needed (not included):
Outils requis (non incluse):
Herramientas necesarias (no se incluye):
Safety goggles
Lunettes protectrices
Gafas de seguridad
Groove joint pliers
Pince multiprise
Pinzas pico de loro
Adjustable wrench
Clé réglable
Llave ajustable
Clear silicone sealant
Scellant à base de silicone clair
Sellador de silicona transparente
Lavatory Faucet
Robinet de lavabo
Grifo para lavabo
Safety Tips
• When installing flexible hose, there should be no torsion or deformation; DO NOT fold into V or L
shape; DO NOT use if there are any cracks or deformations.
• Cover your drain to avoid losing parts.
• The fittings should be installed by a licensed plumber.
Conseils de sécurité
• Lorsque vous installez le tuyau flexible, il ne doit exister aucune torsion ou déformation;
NE le pliez PAS en V ou L; NE L’UTILISEZ PAS s’il existe des fissures ou déformations.
• Recouvrez le drain pour éviter de perdre des pièces.
• Les raccords doivent être installés par un plombier accrédité.
Consejos de seguridad
• Al instalar la manguera flexible, esta no debe doblarse o torcerse; NO doblar en forma de V o L;
NO usar si está agrietada o deformada.
• Cubre el drenaje para evitar que se pierdan piezas.
• Estos acoplamientos deben ser instalados por un plomero con licencia.
Need Help? Please call our toll-free Technical Support line at 1-800-487-8372 for additional assistance or service./
Besoin d’aide? Veuillez communiquer avec notre ligne de soutien technique sans frais à 1-800-487-8372 pour obtenir du service
ou de l’aide additionnels./¿Necesitas Ayuda? Favor de llamar a nuestro servicio de soporte técnico sin costo al 1-800-487-8372
para asistencia adicional o servicio.

2
Includes/Comprend/Incluye
Lift rod
Tige de levage
Varilla de elevación
Aerator
Brise-jet
Aireador
Faucet body
Corps du robinet
Cuerpo del grifo
Lock nuts
Écrous de blocage
Contratuercas
Wrench
Clé
Llave
Main plunger
Plongeur principal
Tapón principal
Rubber washer
Rondelle en caoutchouc
Arandela de goma
Drain assembly
Tuyau de queue
Tubo de desagüe
Large rubber washer
Grande rondelle étanche
Grande arandela de goma
Lock nut
Écrou de blocage
Contratuerca
Lift rod strap
Sangle de tige de levage
Varilla levadiza
Ball rod
Levier à rotule
Varilla glóbulo
A
B
C
D
AA
BB
FF
GG
HH
EE
CC
DD
NOTE: Please DO NOT use plumber’s putty on plastic components. Use silicone caulk if sealant is required.
REMARQUE: Veuillez NE PAS mettre de mastic de plomberie sur les éléments en plastique. Utilisez un mastic à la silicone si nécessaire.
NOTA: Por favor NO usar masilla de plomero en componentes plásticos. Usar pasta selladora de silicona si se necesita un sellador.

3
1 2
Faucet Installation/Installation du robinet/Instalar el grifo
Turn off water supply. Remove existing faucet and water supply
lines.
Fermez l’alimentation d’eau. Enlevez le robinet existant et les
conduites d’eau.
Cierra el suministro de agua. Quite el grifo existente y las líneas
de abastecimiento de agua.
A
Important Information
• Prior to beginning installation, turn off the cold and hot water lines and turn on the old faucet to release built-up pressure.
• When installing your new faucet, first hand-tighten connector nuts. Then use one wrench to hold the fitting and a second
wrench to tighten the nut an additional 1/4 turn. Connections that are too tight will reduce the integrity of the system.
Informations Importantes
• Avant de commencer l’installation, fermez les conduites d’eau froide et d’eau chaude et ouvrez le vieux robinet pour
libérer la pression accumulée.
• Lorsque vous installez votre nouveau robinet, veuillez d’abord serrer les écrous des raccords à la main. Ensuite, utilisez
une clé pour tenir le raccord et une seconde clé pour serrer l’écrou d’un quart de tour supplémentaire. Les raccords trop
serrés réduiront l’intégrité du système.
Información Importante
• Antes de comenzar la instalación, cierra las líneas de suministro de agua fría y caliente, y abre el grifo viejo para que
libere la presión acumulada.
• Al instalar tu grifo nuevo, primero aprieta con la mano las tuercas conectoras. Después usa una llave para sujetar el
acoplamiento y con otra llave aprieta la tuerca un cuarto de vuelta más. Las conexiones muy ajustadas comprometerán
la integridad del sistema.
Position new faucet.
Mettre le nouveau robinet en place.
Coloque el grifo nuevo.
NOTE: If the sink is uneven, use silicone under the putty plate.
REMARQUE: Si le lavabo n’est pas de niveau, appliquer du
scellant à base de silicone sous le plaque à mastic.
NOTA: Si la superficie del lavabo es desigual, use silicona
debajo del placa para masilla.

4
1
1
11
3 4
2
2
Drain Installation/Installation du tuyau de queue/Instalar el desagüe
Attach drain assembly (BB).
NOTE: Opening for ball rod must face towards rear of sink.
Attacher le tuyau de queue (BB).
REMARQUE : L’ouverture pour la tige à rotule doit être tournée
vers l’arrière de l’évier.
Conecte el tubo de desagüe (BB).
NOTA: La abertura para la varilla de rótula debe quedar frente
a la parte posterior del lavabo.
1
2
2
3
No
Non
No
Yes
Oui
Sí
Loop toward
front of sink
Œillet vers
l’avant du
lavabo
Ojal hacia la
parte
delantera del
lavabo
Drain
Queue
Desagüe
Loop toward
rear of sink
Œillet vers
l’arrière du
lavabo
Ojal hacia la
parte trasera
del lavabo
Drain
Queue
Desagüe
Faucet Installation/Installation du robinet/Instalar el grifo
Continued/Suite/Continuación
C
C

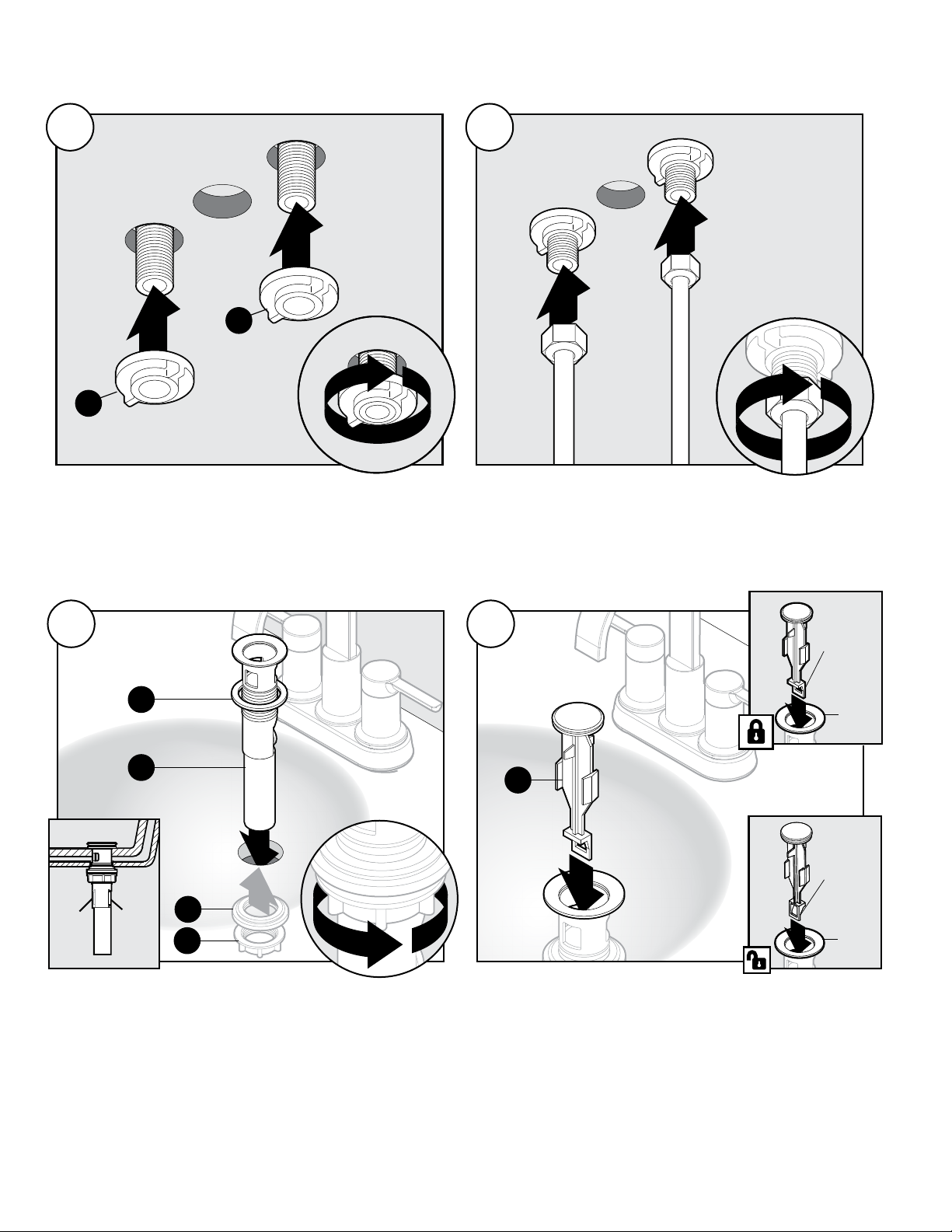

Screw and tighten lock nuts (C) onto faucet.
Visser et serrer les écrous de blocage (C) sur le robinet.
Atornille y apriete las contratuercas (C) en el grifo.
Attach water supply lines (not included) to the faucet (A).
Relier les tuyaux d’alimentation (non compris) aux robinet (A).
Conecte las líneas de suministro de agua (no incluido) a del
grifo (A).
AA
DD
BB
CC
1
EE
Insert plunger (EE).
NOTE: Plastic loop on plunger (EE) facing rear of sink is in locked mode and
plunger cannot be removed. Plastic loop on plunger (EE) facing the front of
sink is in unlocked mode and can be removed for easy cleaning.
Insérer le dispositif de fermeture mobile (EE).
REMARQUE : L’anneau en plastique situé sur le plongeur (EE) est orienté
vers l’arrière du lavabo en mode verrouillé et le plongeur ne peut pas être
retiré. L’anneau en plastique situé sur le plongeur (EE) est orienté vers l’avant
du lavabo en mode déverrouillé et peut être retiré pour faciliter le nettoyage.
Inserte el tapón (EE).
NOTA: El anillo de plástico en el émbolo (EE) que da hacia la parte
posterior del lavabo está en modo bloqueado y el émbolo no se puede
retirar. El anillo de plástico en el émbolo (EE) que da hacia la parte frontal
del lavabo está en modo desbloqueado y se puede retirar para facilitar la
limpieza.

5
Insert lift rod (HH) through faucet and attach lift rod strap (GG)
to lift rod. Push button to allow lift rod to slide through. Release
to lock.
Insérer la tige de levage (HH) à travers le robinet et y attacher
la sangle de tige de levage (GG). Appuyer sur le bouton pour
permettre à la tige de glisser au travers. Le relâcher pour la
bloquer en position.
Inserte la varilla de elevación (HH) a través del grifo e instale
la varilla levadiza (GG) en la varilla de elevación. Presione el
botón para permitir que la varilla de elevación pase. Libérelo
para bloquear la varilla en su posición.
2
1
5
3
Drain Installation/Installation du tuyau de queue/Instalar el desagüe
Continued/Suite/Continuación
Push down the ball rod (FF) so that the drain is at “open
position”. Rotate the connector on the strip to the proper height
to connect to the ball rod when it is at “open position”.
Pousser la tige à bille (FF) vers le bas afin que le vidange est à
la « position ouverte ». Tourner le connecteur sur la courroie à
la hauteur appropriée pour se connecter à la tige à bille quand
il est à la « position ouverte ».
Empuje hacia abajo la varilla de bola (FF) para que el desagüe
está en la “posición abierta”. Gire el conector de la palanca a
la altura adecuada para conectarlo a la varilla de bola cuando
esté en la “posición abierta”.
1
6
3
HH
HH
FF
Insert ball rod (FF) into drain assembly (BB).
Insérer la tige à rotule (FF) dans le tuyau de queue (BB).
Inserte la varilla de rótula (FF) en el tubo de desagüe (BB).
3
Tighten ball nut.
Serrer l’écrou de pivot.
Apriete la tuerca de rótula.
4
BB
FF
FF
2

6
2
1 2
1
1
3 4
2
Final Installation/Installation finale/Instalación final
Remove aerator (B).
Enlever le brise-jet (B).
Retire el aireador (B).
Turn on water supply.
Ouvrir l’alimentation d’eau.
Abra el suministro de agua.
B
Flush out any debris and check for leaks around drain.
Rincer les débris et s’assurer qu’il n’y a pas de fuites autour du
tuyau de vidange.
Enjuague para eliminar los residuos y verifique que no haya
fugas alrededor del desagüe.
Replace aerator (B).
Enlever le brise-jet (B).
Vuelve a poner el aireador (B).
B

7
Parts Diagram/Schéma des pièces/Repuestos
1.
2.1
2.2
3.
4.1
4.2
5.
6.
7.
8.
9.
10.
11.
12.
1 Metal Handle Assembly / Assemblage de manette en
métal / Ensamblaje de manija metálicas
2.1 Index Button - Cold / Repère de température - froid /
Indicador de temperatura - fría
2.2 Index Button - Hot / Repère de température - chaud /
Indicador de temperatura - caliente
3 Retainer Nut Assembly / Assemblage d’écrou de
serrage / Ensamblaje del tuerca de retención
4.1 Ceramic Disc Cartridge - Cold /
Cartouche à disque en céramique - froid /
Cartucho de disco cerámico - frío
4.2 Ceramic Disc Cartridge - Hot /
Cartouche à disque en céramique - chaud /
Cartucho de disco cerámico - caliente
5 Putty Plate / Plaque de mastic / Placa de masilla
6 Lock Nut Set / Ensemble d’écrou de blocage /
Juego de contratuerca
7 Screw (M3*4L*H1.5) / Vis / Tornillo
8 Aerator / Brise-jet / Aireador
9 Lift Rod / Tige de levage / Varilla de elevación
10 Pop - Up Assembly / Dispositif de vidange
à bonde / Conjunto levadizo
11 Wrench / Clé / Llave
12 Wrench / Clé / Llave
Warning / Avertissement / Advertencia
This product is engineered to meet the EPA WaterSense flow requirement. The flow rate is governed by the aerator or flow
controller. If replacement is ever required, be sure to replace it with a WaterSense compliant aerator or flow controller to
retain the water conserving flow rate of this product.
Ce produit est conçu pour respecter les exigences de débit d’eau du programme WaterSense de l’EPA. Le débit est réglé
par l’aérateur et le régulateur. Si une pièce doit être remplacée, assurez-vous d’utiliser un aérateur ou un régulateur de
remplacement conforme à WaterSense afin de conserver le taux de débit de ce produit.
Este producto está diseñado para cumplir con los requerimientos de flujo de EPA WaterSense. El caudal se rige por el
aireador o el controlador de flujo. Si el reemplazo es necesario, asegúrese de reemplazarlo con un aireador o controlador
de flujo compatible con WaterSense para retener el caudal de conservación de agua de este producto.

8
Maintenance/Entretien/Mantenimiento
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a soft cloth.
Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Votre nouveau robinet est conçu pour vous offrir des années de rendement sans problème. Gardez-lui son aspect neuf en le nettoyant
régulièrement avec un linge doux. Évitez les produits nettoyants abrasifs, la laine d’acier ainsi que les produits chimiques puissants
puisqu’ils materont le fini et annuleront votre garantie.
Tu grifo nuevo está hecho para funcionar por años, sin problemas. Límpialo periódicamente con un paño suave para que luzca
siempre como nuevo. Evita usar limpiadores abrasivos, esponjas de alambre y químicos fuertes ya que ello opacará el acabado y
anulará la garantía.
Troubleshooting/Dépannage/Solución de problemas
If you’ve followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si vous avez soigneusement suivi les instructions et que votre robinet ne fonctionne toujours pas, veuillez suivre les étapes correctives
suivantes.
Si has seguido las instrucciones cuidadosamente y tu grifo aún no funciona correctamente, toma las siguientes medidas correctivas.
Problem/Problème/Problema Cause/Cause/Causa Action/Action/Acción
Leaks underneath handle.
Fuites sous la manette.
Goteo debajo de la manija.
Aerator leaks or has an inconsistent
water flow pattern.
Le brise-jet fuit ou la diffusion des jets qui
s’en écoulent n’est pas uniforme.
El aireador gotea o el chorro de agua
está irregular.
Water will not shut off completely.
L’eau ne cesse pas complètement de
couler.
El agua no se cierra completamente.
Retainer nut has come loose. O-ring on
cartridge is dirty or damaged.
L’écrou de serrage est desserré. Le joint
torique de la cartouche est sale ou
endommagé.
La tuerca de retención está floja. El
aro tórico en el cartucho está sucio o
dañado.
Aerator is dirty or misfitted.
Le brise-jet est mal ajusté ou sale.
El aireador está sucio o mal puesto.
Cartridge is dirty or misfitted.
La catrouche est mal ajustée ou
endommagée.
El cartucho está mal puesto dañado.
Tighten the retainer nut. Clean or replace
o-ring.
Serrez l’écrou de serrage. Nettoyez ou
remplacez le joint torique.
Aprieta la tuerca de retención. Limpia o
reemplaza el aro tórico.
Unscrew the aerator to check rubber
packing or replace the aerator.
Dévisser le brise-jet pour vérifier le joint
en caoutchouc ou remplacer le brise-jet.
Destornille el aireador para chequear
el empaque de caucho o reemplace el
aireador.
Adjust or replace cartridge.
Ajuster ou remplacer la cartouche.
Ajuste o reemplace el cartucho.
