Danze D304040 User manual

Tools You Will Need
Herramientas Necesarias
Outils dont vous aurez besoin
D304040
Two Handle Lavatory Faucet
Grifo De Baño Con Dos Manijas
Robinet De Lavabo À Poignées Double
Less than 0.25% lead content
Check with the local plumbing code requirements before installation.
Antes de la instalación, consulte las exigencias del código local de
plomería.
Vérifier les exigences du code de la plomberie qui s’applique avant
de procéder à l’installation.
This product is engineered to meet the EPA watersense flow requirements.
The flow rate is governed by the aerator. If replacement is ever required,
be sure to request watersense compliant lavatory faucet aerator to retain
the water conserving faucets of this product.
Este producto se ha hecho para cumplir con las exigencias de caudal
Water Sense de la EPA. El caudal está controlado por el aireador. Si es
necesario efectuar una sustitución, solicite un aireador del grifo del
lavabo que cumpla con el programa WaterSense para mantener los
grifos que conservan agua de este producto.
Ce produit a été conçu pour répondre aux exigences de débit du
programme Watersense de l’EPA. Le débit est réglé par un aérateur.
Si jamais il doit être remplacé, s’assurer de demander un aérateur
de robinet de salle de bains conforme au programme Watersense
pour continuer d’économiser l’eau.
Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Before Your Installation
Antes de Instalar
Avant l’installation

Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet
Shut off main water supply before installation.
Cierre el suministro de agua antes de instalar.
Couper l’alimentation d’eau principale avant l’installation.
Danze always recommends that plumbing products be installed by a licensed professional.
Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.
Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.
1.
3. Remove mounting hardware from handle body.
Remueva los accesorios de montaje de la manivela.
Enlever le petit maté riel de fixation du corps de la manette.
Apply silicone sealant around bottom of spout trim ring. Insert spout
into 1 1/2” diameter mounting hole in deck from above.
Ponga sellante de silicona alrededor de la base del anillo ornamental
del grifo. Introduzca por arriba el vertedor en el orificio de montaje
de 1-1/2’’ de diámetro situado en el soporte.
Appliquez l’enduit d’étanchéité à la silicone autour du bas de la
garniture circulaire de bec. Insérer le bec, par le dessus, dans le trou
de montage d’un diamètre de 1-1/2 po du tablier.
2. From underneath the sink, install the rubber washer,
metal washer, lock nut and adapter.
Instale la arandela de goma, la arandela de metal,
la contratuerca y la adaptador.
Installer la rondelle en caoutchouc, la rondelle de
métal, l’écrou de blocage et la adaptateur.

4.
Place the handle body through left hole. Re-assemble the mounting hardware onto valve shank; use phillips screwdriver for
final tightening after handle is aligned.
NOTE: Two options for installing sleeve
1. For deck thickness of less than 1", please refer to picture (1).
2. For deck thickness between 1" and 2", the sleeve nut needs to be reversed, please refer to picture (2).
Coloque el cuerpo de la manija a través del orifico de la izquierda. Vuelva a ensamblar las piezas de montaje en el
vástago de la válvula. Después de alinear la manija, ajuste con un destornillador cruciforme.
NOTA: Dos opciones para instalar la manga.
1. Para un soporte de un grosor inferior a 1”, consulte la imagen (1).
2. Para un soporte con un grosor entre 1” y 2”, hay que invertir la tuerca de manga; consulte la imagen (2).
Mettre le corps de la manette dans l’orifice gauche. Rassembler le petit matériel de fixation sur la tige du robinet ; utiliser
un tournevis Phillips pour serrer à la toute fin, lorsque la manette est bien centrée.
NOTE : Deux façons d’installer le manchon
1. Épaisseur de comptoir inférieure à 1 po (2,5 cm) : voir l’illustration (1).
2. Épaisseur de comptoir entre 1 po et 2 po (2,5 cm et 5 cm) : tourner le manchon dans l’autre sens; voir l’illustration (2).
(1) (2)

5. Install quick connects on hot and cold inlets.
Note: To install the quick fittings, follow these simple steps:
A. Push quick connect housing firmly upwards onto spout tube until a click is heard.
B.Pull down on quick connect housing. If you cannot pull off, the quick connect is secure.
To disconnect (C):
Push up housing tight to clip. While holding assembly together, push down complete assembly to release from spout tube.
Instale las conexiones rápidas en las tomas de agua caliente y fría.
Nota: Para instalar los empalmes rápidos, siga estas indicaciones:
A. Empuje firmemente hacia arriba la conexión rápida en el tubo del vertedor hasta que oiga un ‘clic’.
B. Tire de la conexión rápida hacia abajo. Si no consigue sacarla, la conexión rápida está bien instalada.
Para desconectar (C):
Empuje la conexión rápida hacia arriba apretando el clip. Sujete el conjunto y tire hacia abajo para sacarlo del tubo del vertedor.
Installer les connecteurs rapides sur les tuyaux d’eau chaude et froide.
Remarque: Pour installer les connecteurs rapides, suivre les étapes ci-dessous :
A. Enfoncer fermement le boîtier du connecteur rapide sur le tuyau du bec jusqu’à ce qu’un clic se fasse entendre.
B. Tirer sur le boîtier du connecteur rapide pour vérifier qu’il est fixé solidement.
Pour enlever les connecteurs (C) :
Pousser le boîtier contre la fixation. Tenir le tout et le tirer vers le bas pour dégager les connecteurs du tuyau du bec.
Clip
Spout Tube
Housing
AC
B
1
/8" (3mm
)
1212
A
6. Apply pipe sealant tape to thread of the valve.
A. Attach water supply hoses to the faucet.
B. Attach water supply tubes to the faucet. To avoid
twisting the copper supply tube, use two wrenches,
one to hold the fitting stable, the other to tighten the nut to fitting.
Ponga cinta obturadora para tubos en la rosca de la válvula.
A. Sujete las mangueras de alimentación de agua al grifo.
B. Sujete los tubos de alimentación de agua al grifo.
Para evitar que el tubo de alimentación de cobre gire,
utilice dos llaves, una para sujetar el empalme y la
otra para enroscar la tuerca al empalme.
Appliquer du ruban d’étanchéité pour tuyau sur les
filets de l’orifice d’entrée.
A. Fixer les tuyaux d’alimentation flexibles au robinet.
B. Fixer les tuyaux d’alimentation rigides au robinet.
Pour éviter de tordre le tuyau d’alimentation en cuivre,
utiliser deux clés, l'une pour tenir le tuyau en place et
l’autre pour visser l’écrou.
B

After installing faucet, remove aerator and open the hot and cold
water supplies. Check for leaks. Turn on faucet handles for one
minute to flush debris from faucet. Close the handles and
re-assemble the aerator.
Una vez instalado el grifo, retire el aireador y abra el
abastecimiento de agua caliente y fría. Verifique si hay fugas. Abra
las manijas del grifo durante un minuto para que salga la suciedad.
Cierre las manijas y vuelva a instalar el aireador.
Lorsque le robinet est installé, enlever le brise-jet et ouvrir
l’alimentation d’eau chaude et d’eau froide. Vérifier qu’il n’y a pas
de fuites. Ouvrir les manettes du robinet et laisser couler l’eau durant
une minute pour évacuer tout débris pouvant se trouver dans le
robinet. Fermer les manettes et remettre le brise-jet en place.
7. The supply hoses/tubes provided with this faucet will fit
3/8” supply valves. Apply pipe sealant tape to threads
on valve before attaching the supply hoses/tubes.
A. Tighten the hoses onto water supply.
B. Tighten the tubes to the water supply with nut.
Las mangueras y tubos de alimentación van con válvulas
de alimentación de 3/8”. Ponga cinta obturadora para
tubos en la rosca de la válvula antes de sujetar las
mangueras o tubos de alimentación.
A. Enrosque las mangueras a la alimentación de agua.
B. Enrosque los tubos a la alimentación de agua con la
tuerca.
Les tuyaux flexibles/rigides s’adaptent à des orifices
d’entrée de 3/8 po. Appliquer du ruban d’étanchéité
pour tuyau sur les filets de l’orifice avant de fixer les
tuyaux d’alimentation flexibles/rigides.
A. Fixer les tuyaux flexibles à l’orifice d’entrée.
B. Fixer les tuyaux rigides à l’orifice d’entrée avec un
écrou.
AB

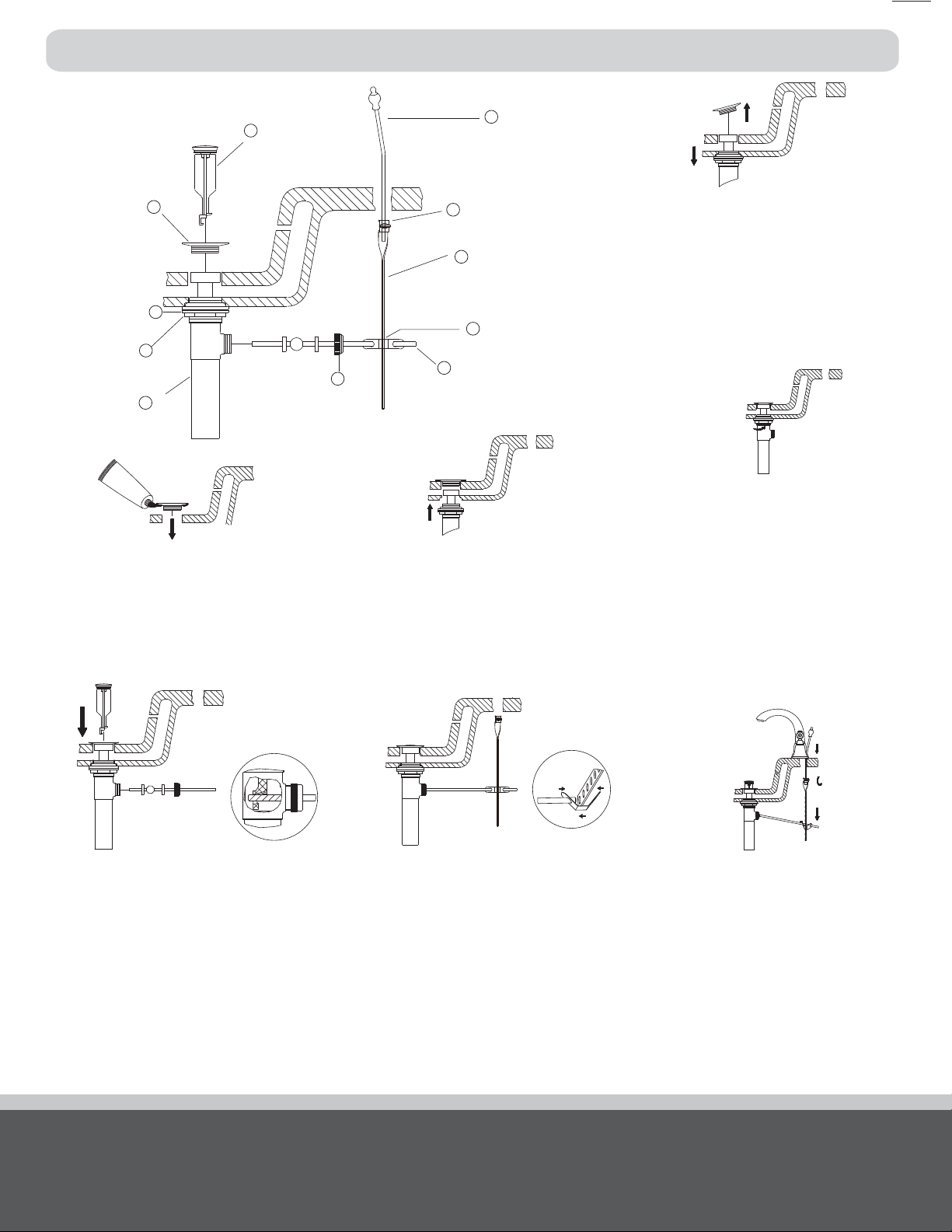

8.
