Bedienungsanleitung / Owners manual
Bionic syncro®
Dauphin setzt Maßstäbe/Dauphin sets standards
Diese Bürodrehstühle sind das Ergebnis langjähriger Sitzforschung. Sie haben nur
dann den vollen Gewinn, wenn Sie den Drehstuhl richtig auf Ihre Körperproportionen
einstellen. (Alle Richtungsangaben verstehen sich aus der Position des Sitzenden.)
These office swivel chairs are the result of many years of seat research. You can get
the full benefit from your chair only if it has been adjusted correctly to your body size.
(All of the directions given are from the position of the person sitting.)
1. Sitzhöhe / Seat height
Optimale Sitzhöhe: die Ober- und Unterschenkel bilden zueinander einen Winkel von mindestens (besser:
größer) 90°.
Sitz höher stellen: Sitz entlasten, Hebel nach oben ziehen, in der gewünschten Sitzhöhe loslassen.
Sitz tiefer stellen: Sitz belasten, Hebel nach unten drücken, in der gewünschten Sitzhöhe loslassen.
Optimum seat height: the thigh and lower leg together form an angle of at least (though ideally more than) 90°.
To raise the seat: take your weight off the seat, pull the lever upwards, adjust the seat to the desired height.
To lower the seat: put your weight on the seat, pull the lever downwards, adjust the seat to the desired height.
2. Sitztiefe / Seat depth (Option)
Optimale Sitztiefe: Nutzen Sie zur optimalen Abstützung der Oberschenkel die Sitztiefenverstellung, so dass
zwischen der Sitzvorderkante und den Kniekehlen für ungefähr zwei Finger bis zu einer Handbreite Platz ist.
Größere Sitztiefe: Taste herausziehen und die Sitzfläche nach vorn führen; Taste zur Arretierung loslassen.
Kleinere Sitztiefe: Sitz entlasten und Taste herausziehen: der Sitz wird automatisch in die Grundposition geführ t.
Optimum seat depth: in order to achieve optimum support for your thighs, use the seat-depth adjustment so
that there is enough space for about two fingers up to the width of a hand between the front edge of the seat
and the backs of the knees.
To increase the seat depth: pull the button out and guide the seat forwards; to lock, let go of the button.
To reduce the seat depth: take your weight off the seat and pull the button out; the seat is automatically
guided into the basic position.
3. Rückenlehnenhöhe / Backrest height
Stellen Sie die Höhe der Rückenlehne so ein, dass die Lumbalstütze (stärkste Polsterung der Rückenlehne)
ungefähr auf Gürtelhöhe positioniert ist.
Rückenlehne hoch: Taste drücken und die Rückenlehne in die optimale Position hochziehen.
Rückenlehne herunter: Taste drücken und die Rückenlehne in die optimale Position herunterlassen.
Adjust the height of the backrest so that the lumbar support (where the upholstery of the backrest is thickest)
is positioned roughly at the level of your belt.
To raise the backrest: depress the button and pull the backrest up into the optimum position.
To lower the backrest: depress the button and lower the backrest into the optimum position.
4. Synchrontechnik / Synchron mechanism
Wechseln Sie die Oberkörperhaltung möglichst oft, damit sich die Muskulatur nicht verkrampft = dynamisches Sitzen.
Aktivieren der Synchrontechnik: Hebel nach vorn drehen; Sitzfläche und Rückenlehne folgen synchron der
Körperbewegung = dynamisches Sitzen.
Arretieren der Synchrontechnik: Hebel nach hinten drehen; Sitz und Rückenlehne werden stufenlos in beliebiger
Position fixiert.
Change your upper-body posture as often as possible so that your muscles do not become cramped = dynamic
seated posture.
To activate the synchronised mechanism: Turn the cupped handle towards the front; the seat and backrest
follow your body’s movements in a synchronised manner = dynamic seated posture.
To lock the synchronised mechanism: Turn the cupped handle towards the back; the seat and backrest are
fixed in any desired position in an infinitely adjustable manner.
5. Sitzneigeverstellung / Seat tilt adjustment (Syncro®-Tension) = Option
Arbeiten Sie vorwiegend in den vorderen Sitzhaltungen (z.B. am Bildschirm), nutzen Sie bitte die Sitzneigeverstellung,
um Druckstellen an den Unterseiten der Oberschenkel zu vermeiden.
Stärkere Neigung: Sitz zur Verstellung vollständig entlasten. Hebel (Grundposition 0°) im Uhrzeigersinn (nach
vorn) bis zum 1. Rastpunkt (-6°; Abb.) oder zum 2. Rastpunkt (-3°) drehen. Flachere Neigung: Zur Rückführung
in die Grundposition (0°) Hebel gegen den Uhrzeigersinn (nach hinten) zurückdrehen.
If you work in predominantly forward postures (e.g. at a monitor), please use the seat-tilt adjustment in order to
avoid pressure points on the undersides of the thighs.
To increase the seat tilt adustment: Take all your weight off the seat. Turn the lever (basic position 0°) clockwise
(towards the front) to the 1st locking point (-6°; ill.) or the 2nd locking point (-3°). To reduce the seat tilt adustment:
To return the seat to the basic position (0°), turn the lever anticlockwise (towards the rear).
0°
-6°
-3°
BA_Bionic_syncro_S2_101202gz.indd 1 03.12.2010 10:24:01

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

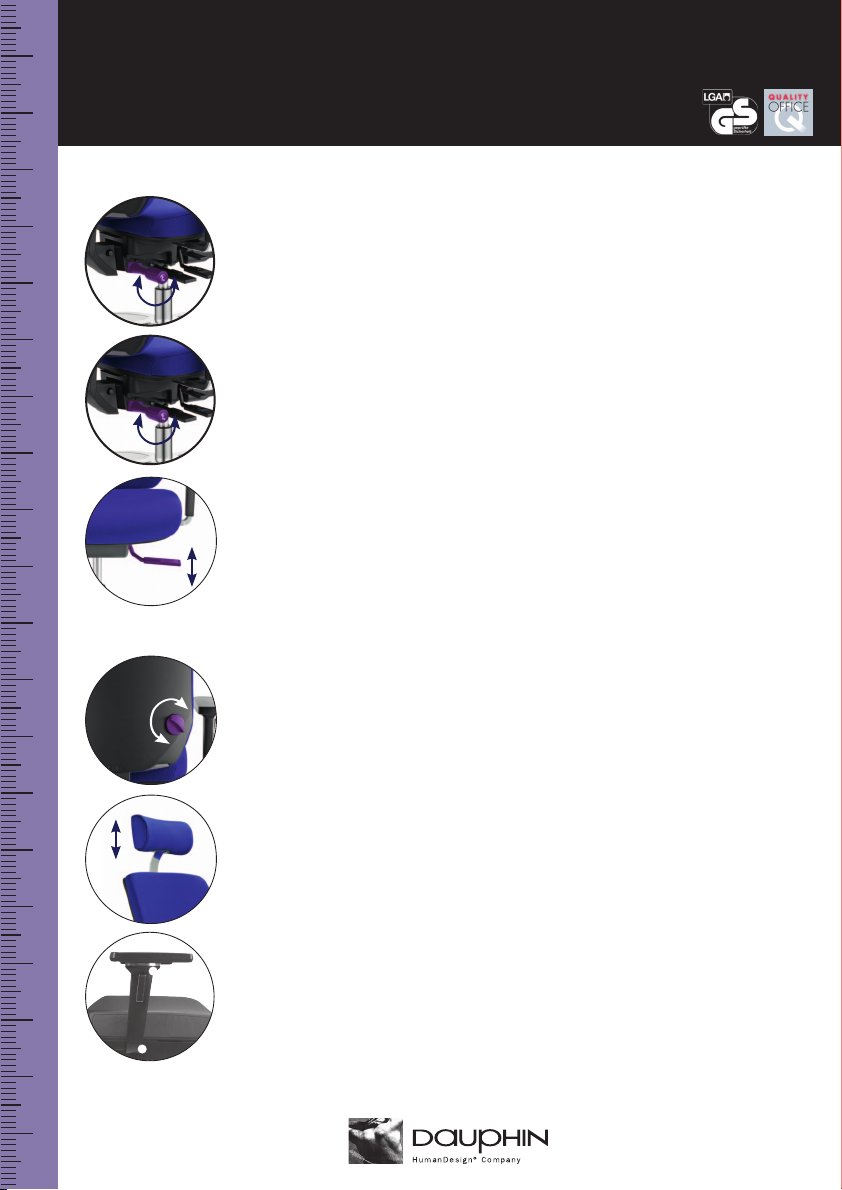

Bedienungsanleitung / Owners manual
Bionic syncro®
Dauphin setzt Maßstäbe/Dauphin sets standards
6. Rückenlehnengegendruck / Tension adjustment
Stellen Sie den Gegendruck der Rückenlehne so ein, dass der Oberkörper aufgerichtet, aber nicht nach
vorn gedrückt wird.
Adjust the backrest tension so that the upper body is held upright but is not pushed forwards.
10. Armlehnen Nr. / Armrests No. 137/187 (Option)
Stellen Sie die Breite der Armlehnen so ein, dass die Ellbogen nicht am Körper anliegen. Die Höhe der Armlehnen
ist dann richtig, wenn die Ellbogen aufliegen und somit die Schulter- und Nackenmuskulatur entspannt ist.
Höhenverstellbar (10 cm; Taste ➊drücken), werkzeuglos breitenverstellbar (3,5 cm; Exzenterverschluß ➋
öffnen – Armlehne in gewünschte Position schieben – Exzenterverschluß schließen), tiefenverstellbar ➌(6 cm;
Pad nach vorn oder hinten führen). Radial um 360° schwenkbar ➍, Armlehnen können in Nullstellung arretiert
werden, zusätzliche Rastpunkte bei 15° und 30°. Zusätzlich breitenverstellbare Armlehnenpads (1,5 cm) ➎.
Adjust the width of the armrests so that the elbows are not pressed against the body. The armrests are at the
correct height when the elbows are resting on them and the shoulder and neck muscles are relaxed.
Height-adjustable (10 cm; press button ➊), width-adjustable (3.5 cm) without the use of tools; open the
eccentric closure ➋– push the armrest into the desired position – close the excentric closure), depth-adjustable ➌
(6 cm; move the pad forwards or backwards). Radial swivel adjustment (360°) ➍, armrests can be locked in the
zero position, additional locking points at 15° and 30°. With additional width-adjustable armpads (1.5 cm) ➎.
7. Syncro-Activ-Balance® (Option)
Aktivieren Sie die Sitzneigeverstellung (Freischalten), damit an den Unterseiten der Oberschenkel keine
Druckstellen auftreten.
Freischalten des gesamten Stuhlober teils; Hebel nach oben ziehen und loslassen; das Stuhloberteil bewegt
sich in allen Bewegungen mit = dynamisch aktivierendes Sitzen.
Arretieren in beliebiger Sitzhaltung: Hebel nach unten drücken und loslassen; arretiertes Stuhloberteil in
beliebiger Sitzhaltung.
Activate the seat-tilt adjustment (unlock it) so that no pressure points occur on the undersides of the thighs.
To unlock the entire upper par t of the chair: pull the lever upwards and then let go; the upper part of the chair
moves with all of your movements = active dynamic seated posture.
To lock the chair in any desired seated posture: pull the lever downwards and then let go; the upper part of the
chair is locked in any desired seated posture.
10 965 17 12/10 2´ 33 26
99 0804 075
–+
a)
a) Schnellverstellung / Rapid adjustment
Entlasten Sie die Rückenlehne zur Verstellung vollständig. Eine Einstellung auf das Körpergewicht ist in
6 Rasterstufen möglich (max. 3/4 Umdrehung, Überdrehsicherung mit akustischer Rückkopplung).
Mehr Rückenlehnengegendruck: Handrad gegen den Uhrzeigersinn drehen.
Weniger Rückenlehnengegendruck: Handrad im Uhrzeigersinn drehen.
Take all your weight off the backrest. The adjustment of the body weight is possible with 6 index settings
(max. ¾ turn, limiter system prevents excessive turning with audible feedback).
To increase the backrest tension: turn the handwheel anticlockwise.
To decrease the backrest tension: turn the handwheel clockwise.
b) Feineinstellung / Fine adjustment (Syncro-Activ-Balance®) = Option
Die Einstellung auf das Körpergewicht erfolgt stufenlos und ist unmittelbar wirksam.
Mehr Rückenlehnengegendruck: Handrad im Uhrzeigersinn drehen.
Weniger Rückenlehnengegendruck: Handrad gegen den Uhrzeigersinn drehen.
The adjustment of the body weight will be effected infinitely and is directly active.
To increase the backrest tension: turn the handwheel clockwise.
To decrease the backrest tension: turn the handwheel anticlockwise.
➍
➎
➋
➊
➌
+
b) –
8. Lumbalstütze (Tiefe) / Lumbar support (depth) = Option
Tiefenverstellung: Stellen Sie die Tiefe der Lumbalstütze (stärkste Polsterung der Rückenlehne) so ein, dass
Sie im Lendenbereich einen gleichbleibenden Gegendruck verspüren, aber nicht nach vorn gedrückt werden.
Stärkere Vorwölbung: Handrad im Uhrzeigersinn drehen.
Weniger Vorwölbung: Handrad gegen den Uhrzeigersinn drehen.
Depth adjustment: adjust the depth of the lumbar support (where the upholster y of the backrest is thickest)
so that you can feel a steady counterpressure in the lumbar area but not so that you are pushed forwards.
Greater curvature: turn the handwheel clockwise.
Smaller curvature: turn the handwheel anticlockwise.
9. Nackenstütze / Neckrest (Option)
Stellen Sie die Nackenstütze so ein, dass der Kopf weder nach vorn gedrückt noch überstreckt und vollflächig
abgestützt wird.
Höhere Position: mit beiden Händen die Nackenstütze nach oben drücken.
Niedrigere Position: mit beiden Händen die Nackenstütze nach unten ziehen.
Adjust the neckrest so that your head is neither pushed forwards nor overstretched and is supported over its
entire surface.
Higher position: push the neckrest upwards using both hands.
Lower position: push the neckrest downwards using both hands.
+
–
