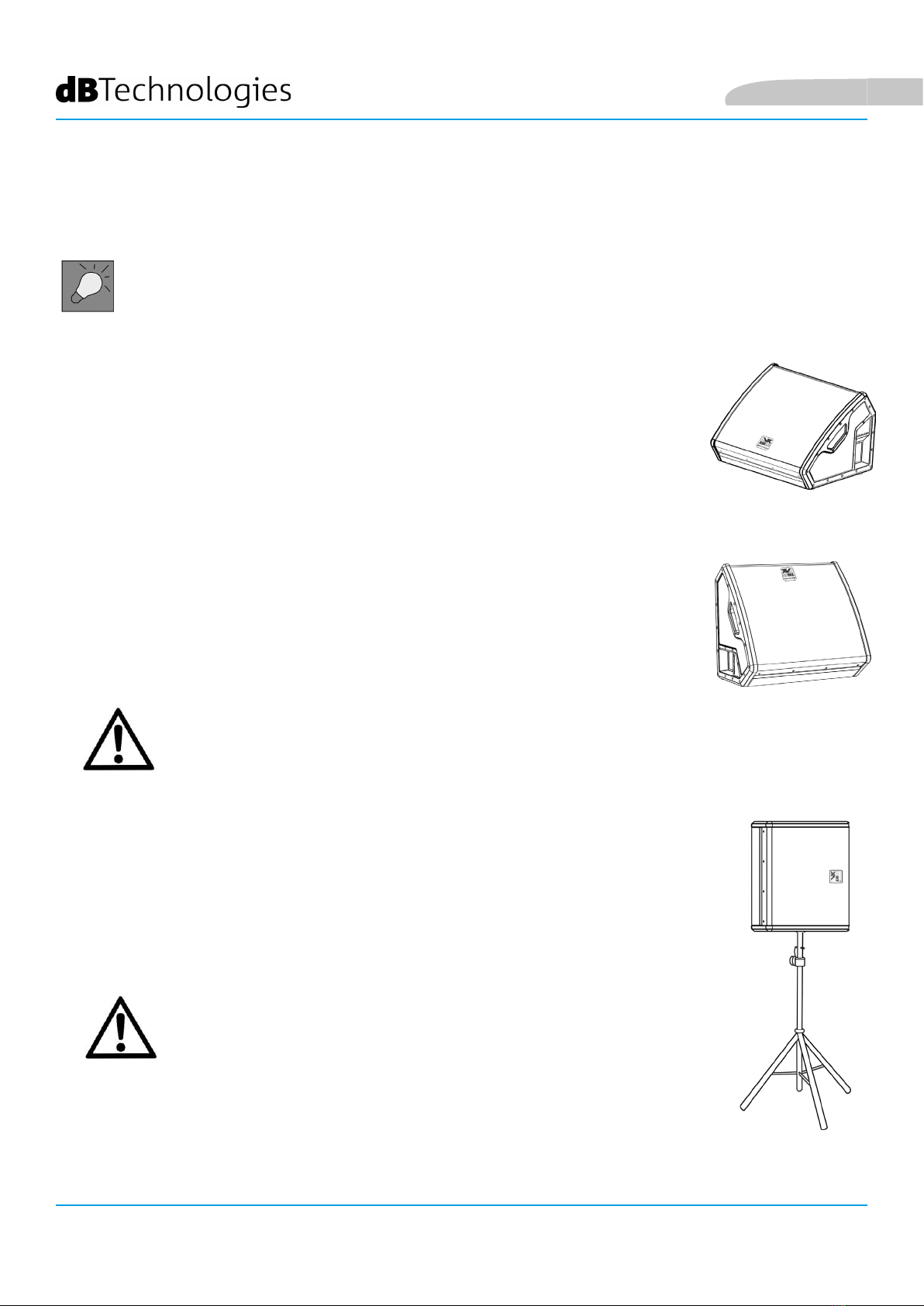

UTILIZZO A TERRA COME MONITOR DA PALCO ............................................................ 14
UTILIZZO COME MONITOR PER DISTANZE MAGGIORI .................................................. 14
INSTALLAZIONE SU STAND TREPPIEDE ........................................................................... 14
4. AGGIORNAMENTO DEL FIRMWARE.................................................................................. 15
5. ACCESSORI............................................................................................................................ 16
6. RISOLUZIONE DEI PROBLEMI ............................................................................................. 17
7. SPECIFICHE TECNICHE ......................................................................................................... 18
GENERALE ................................................................................................................................................ 18
DATI ACUSTICI.......................................................................................................................................... 18
AMPLIFICATORE....................................................................................................................................... 18
PROCESSORE............................................................................................................................................ 19
INTERFACCIA UTENTE.............................................................................................................................. 19
INGRESSI E USCITE ................................................................................................................................... 19
SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE) ................................................. 19
DIMENSIONI............................................................................................................................................. 20
Italiano

5
LVX XM15 Cod. 420120241 REV.1.0
1. INFORMAZIONI GENERALI
BENVENUTI!
PANORAMICA INTRODUTTIVA
RIFERIMENTI PER L’UTENTE
Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo monitor attivo
coassiale professionale racchiude in sé anni di esperienza ed innovazione nel campo della diffusione sonora, con
l’impiego di soluzioni d’avanguardia in campo acustico, elettronico e di ricerca sui materiali.
LVX XM15 è un monitor attivo coassiale professionale, in congurazione bass-reex, equipaggiato con un woofer
da 15” (voice coil: 2.5”) e un driver a compressione con uscita da 1” (voice coil: 1.4”), pilotati da un amplicatore
DIGIPRO G3 da 600 W RMS di ultima generazione. Tra le caratteristiche principali ci sono:
Per utilizzare al meglio il vostro LVX XM15 consigliamo di:
• l’ottimizzazione acustica in congurazione reex e l’utilizzo del trasduttore coassiale, che garantisce
insieme compattezza meccanica, uniformità di copertura, estesa risposta in frequenza, una limitata
sensibilità al feedback e coerenza alla frequenza di cross-over;
• un’accentuata versatilità di utilizzo, con la scelta fra una doppia posizione come monitor da palco
oppure l’uso come sistema di amplicazione PA, montato su stand treppiede;
• la maneggevolezza e l’immediata congurabilità, grazie ai preset impostabili sul pannello
amplicatore in base all’utilizzo scelto;
• la qualità del cabinet in legno, rivestito con un robusto strato in PVC, che lo rende adatto ed afdabile
per tutti gli scenari di utilizzo, comprese lunghe turnée e congurazioni outdoor
• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in
ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.
• scaricare ed installare il rmware più aggiornato dal sito http://www.dbtechnologies.com nella sezione
“DOWNLOADS” (vedi il capitolo AGGIORNAMENTO DEL FIRMWARE).
• conservare prova d’acquisto e GARANZIA (Manuale d’uso “sezione 2”).
Italiano

6
LVX XM15 Cod. 420120241 REV.1.0
CARATTERISTICHE MECCANICHE ED ACUSTICHE
DIMENSIONI
COPERTURA ACUSTICA

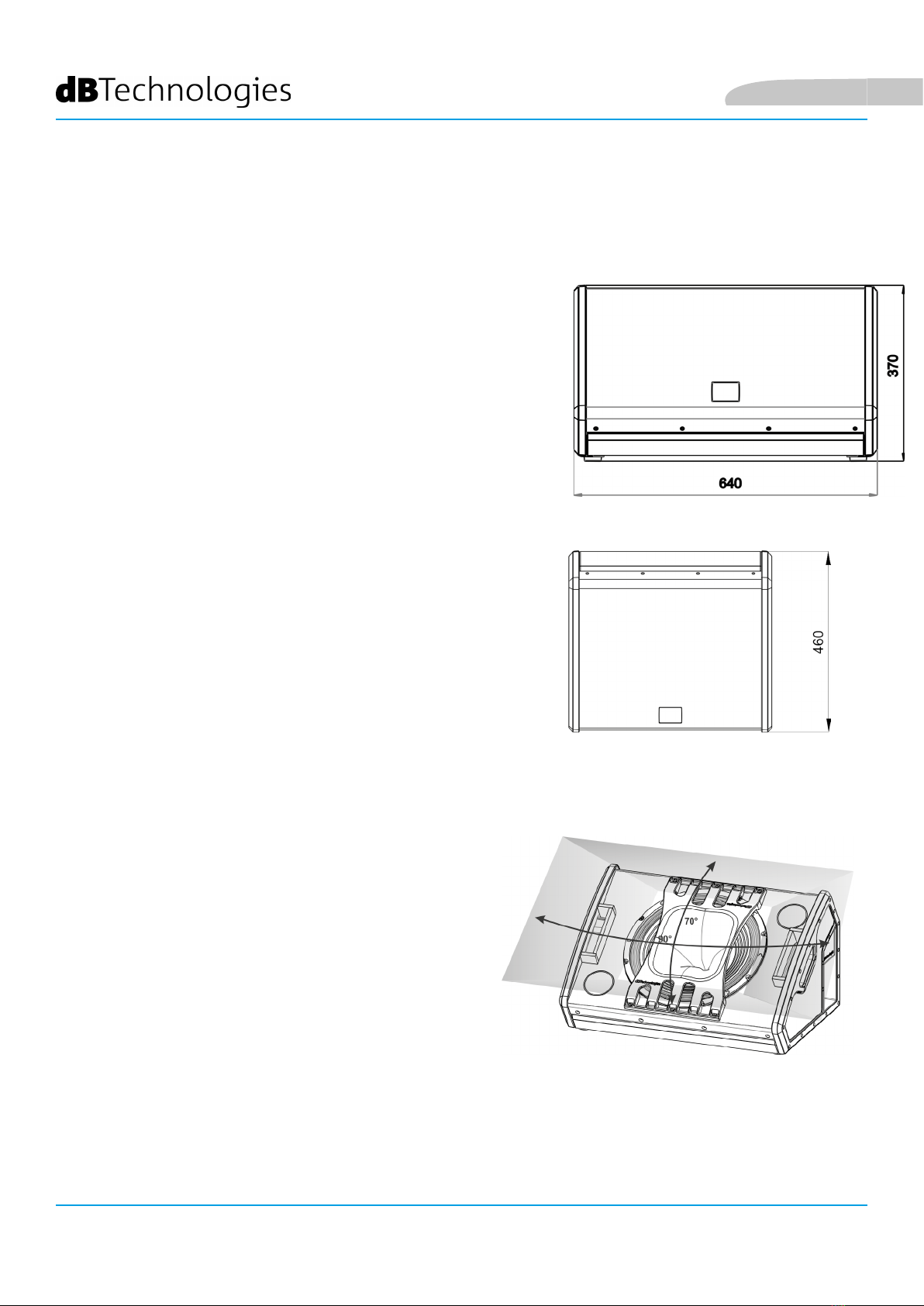

LVX XM15 integra, in un cabinet di legno, protetto da un
rivestimento in PVC, del peso di 22,3 kg, un woofer da 15” (voice
coil:”2.5”) e un driver a compressione da 1” (voice coil:1.4”) in
congurazione coassiale. Gli ingombri di un singolo diffusore
sono: 640 x 460 x 370 mm. Le maniglie laterali consentono un
facile trasporto e lo spostamento del monitor anche da parte di
una sola persona. Il supporto per palo standard di diametro 35
mm consente inoltre un utilizzo in installazione come rinforzo
sonoro PA, oltre alla doppia congurazione monitor.
La particolare apertura del monitor, schematizzata in gura,
garantisce una copertura di 90 x 70°. Questo permette in tutte
le congurazioni di utilizzo, di ottenere buone prestazioni di
dispersione, anche quando il monitor è utilizzato in posizione
verticale. La congurazione coassiale, inoltre, permette
un’ottima copertura anche fuori asse, oltre a garantire
eccellenti risultati all’ascolto a minima distanza.
Italiano

7
LVX XM15 Cod. 420120241 REV.1.0
CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO
L’amplicatore digitale di ultima generazione DIGIPRO G3,
in classe D, è il cuore di LVX XM15. Totalmente silenzioso, il
raffreddamento avviene senza l’ausilio di ventole, e assicura una
potenza di amplicazione di 600 W RMS. Tutti gli ingressi e i
controlli sono concentrati nel pannello amplicatore. Utilissimi
i preset preimpostabili tramite rotary che, grazie al DSP interno,
adattano il monitor alle varie esigenze di utilizzo.
Il pannello del DIGIPRO G3 è caratterizzato da:
ATTENZIONE!
• Proteggere il modulo dall’umidità.
• Non tentare in nessun modo di aprire
l’amplicatore.
• In caso di malfunzionamento, interrompere
immediatamente l’alimentazione, scollegando
il modulo dalla rete, e contattare un riparatore
autorizzato.
• Sezione di Ingrresso, Uscita e Controllo
• Sezione di Alimentazione
Italiano

8
LVX XM15 Cod. 420120241 REV.1.0
SEZIONE DI INGRESSO, USCITA E CONTROLLO
1. USB SERVICE DATA
Tramite questa porta standard mini-USB di tipo B è possibile,
tramite PC e USB BURNER MANAGER, aggiornare il rmware
del prodotto. Per ulteriori informazioni consultare il sito
http://www.dbtechnologies.com alla sezione “DOWNLOADS”
ed il capitolo AGGIORNAMENTO DEL FIRMWARE.
3. AUDIO INPUT SENSITIVITY CON SELETTORE LINE/MIC
L’AUDIO INPUT SENSITIVITY permette di regolare il livello dell’ingresso. Tramite il selettore collegato è poi
possibile selezionarne la tipologia, scegliendo fra MIC (ingresso microfonico) e LINE (ingresso di linea/dal mixer).
4. INGRESSO - INPUT
Tramite il connettore Neutrik®combinato è possibile inserire sia un connettore jack TRS sbilanciato che un XLR
bilanciato.
5. USCITA “LINK”
Uscita XLR bilanciata che permette di inviare il segnale audio ad un altro diffusore
amplicato.
6. DSP PRESET ROTARY
Controllo rotary a 8 posizioni , per la congurazione con preset preimpostati dell’equalizzazione del monitor
2. LED DI SEGNALAZIONE
I LED “Limiter” e “Signal / ON“ sono utili indicatori dello
stato del sistema. Il led “Limiter” segnala l’intervento
della protezione interna prima del raggiungimento di una
condizione di distorsione audio. Il led “Signal / ON” segnala
invece lo stato di accensione iniziale e lo stato di presenza di
segnale audio.
Italiano

9
LVX XM15 Cod. 420120241 REV.1.0
• Non utilizzare il diffusore per un lungo periodo con il led limiter acceso o
lampeggiante, che indica un funzionamento di stress eccessivo in condizioni di
distorsione.
• La connessione USB SERVICE DATA deve essere utilizzata esclusivamente per
aggiornamento rmware del prodotto, non connettere nessun dispositivo USB
all’apparecchio, per evitare danneggiamenti o malfunzionamenti.
ATTENZIONE!
• Il diffusore viene fornito con un fusibile già montato per operare nel
range 220-240 V. Se è necessario operare nel range di tensione 100-120 V:
7. FUSIBILE DI PROTEZIONE “MAINS FUSE”
Fusibile di rete.
8. INGRESSO DI ALIMENTAZIONE “AUTO-RANGE MAINS INPUT”
Ingresso per connettore POWERCON®.
9. USCITA DI RILANCIO DELL’ALIMENTAZIONE “MAINS LINK”
Grazie a questa connessione, è possibile rilanciare l’alimentazione a un secondo modulo.
SEZIONE DI ALIMENTAZIONE
1. Disconnettere ogni connessione, compresa l’alimentazione.
2. Attendere 5 minuti.
3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.
4. Utilizzare solo il cavo di alimentazione in dotazione.
Italiano

10
LVX XM15 Cod. 420120241 REV.1.0
2. PRIMA ACCENSIONE
CONTENUTO DELLA CONFEZIONE
INSTALLAZIONE
COLLEGAMENTO DEGLI INGRESSI
Vericate, aprendo la confezione, che il contenuto dell’imballo del diffusore LVX XM15 sia completo. L’imballo
contiene:
• LVX XM15
• cavo di alimentazione con connettore POWERCON®
• quick start e documentazione relativa alla garanzia
• fusibile per il funzionamento nel range di tensione 100-120V
ATTENZIONE!
Il diffusore viene fornito con un fusibile già montato per operare nel range
220-240 V. Se è necessario operare nel range di tensione 100-120 V:
1. Disconnettere ogni connessione, compresa l’alimentazione.
2. Attendere 5 minuti.
3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.
4. Utilizzare solo il cavo di alimentazione in dotazione.
MIXER / LINEA MICROFONO
Italiano

11
LVX XM15 Cod. 420120241 REV.1.0
COLLEGAMENTO DELL’ ALIMENTAZIONE
• Collegare l’ingresso audio (4) correttamente, selezionando la sorgente attraverso il selettore “Input
sensitivity” (3). In caso di ingresso di segnale proveniente da ingresso di linea o da un’uscita mixer
impostare il selettore su “LINE”, in caso di ingresso microfonico (utilizzare un microfono dinamico),
impostare il selettore su “MIC”. Per una veloce panoramica sui cavi audio confrontare la tabella
seguente.
• Collegare l’alimentazione connettendo il cavo con connettore POWERCON® a “MAINS INPUT” (8)
• All’accensione il led Signal/ON (2) lampeggia brevemente
• Ruotare l’encoder di Audio Input Sensitivity (3) per regolare il guadagno del sistema ad un livello
adeguato.
• Vericare che il diffusore, una volta connessa correttamente ed accesa la sorgente sonora, emetta il
suono, alzando il volume in maniera progressiva
ALIMENTAZIONE
• Impostare il DSP preset al valore desiderato:
1. FLAT - Imposta un’equalizzazione priva di enfasi sulla banda delle frequenze
2. WEDGE - Imposta un’equalizzazione enfatizzata per l’utilizzo di live monitoring
W1 - VOCAL, utile nell’utilizzo in particolare con cantato e parlato
W2 - HF PASS (80 Hz), per l’utilizzo con ltraggio della banda di frequenze da 80 Hz in su
W3 - HF PASS (120 Hz), per l’utilizzo con ltraggio della banda di frequenze da 120 Hz in su
3. SERVICE - Abilita l’aggiornamento del rmware (vedi la sezione relativa AGGIORNAMENTO DEL
FIRMWARE)
4. ON STAND - Imposta un’equalizzazione enfatizzata per l’utilizzo su palo (stand treppiede)
S1 - LOUDNESS ,che fornisce un aiuto in caso di rumore di fondo
S2 - HF BOOST, che esalta le basse frequenze
S3 - HF REDUCTION, che effettua una riduzione delle alte frequenze
Italiano

12
LVX XM15 Cod. 420120241 REV.1.0
COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio dell’alimentazione)
RILANCIO
ALIMENTAZIONE
Italiano

13
LVX XM15 Cod. 420120241 REV.1.0
COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio)
Su LVX XM15, è possibile rilanciare l’alimentazione dal primo monitor ad uno successivo, no ad una corrente
massima di 14 A (3200 W) nei paesi con tensione di alimentazione 220-240Vac e di 11 A (1200 W) nei paesi con
tensione di alimentazione 100-120Vac. Per effettuare questo tipo di connessione è sufciente collegare il cavo di
alimentazione fornito a corredo sull’ingresso MAINS INPUT (8) del primo LVX XM15 e connettere un secondo cavo
con connettori adatti (opzionale) tra l’uscita MAINS LINK (9) e l’ingresso MAINS INPUT (8) di LVX XM15 successivo.
E’ possibile ripetere questo tipo di collegamento no al raggiungimento della massima corrente ammessa e
indicata dal connettore MAINS LINK (9) del primo monitor.
Per collegare 2 o più diffusori alla stessa sorgente audio, può essere utile, in diversi tipi di installazione,
rilanciarne il segnale da un primo a un secondo monitor e così via. Connettere innanzitutto una qualsiasi sorgente
sonora nell’ingresso “INPUT” (4) del primo diffusore (per il differente collegamento “LINE” o “MIC”
confrontare la sezione COLLEGAMENTO DEGLI INGRESSI). Collegare poi con un cavo
bilanciato XLR l’uscita “LINK” (5) del primo diffusore all’ingresso “INPUT” (4) del secondo. Questa seconda
operazione può essere poi ripetuta con più diffusori
RILANCIO
ATTENZIONE!
Il valore totale rilanciabile in potenza e corrente può essere differente a quello
nominale di targa. Questo dipende dal tipo di di cavo di alimentazione e di connettore
del primo modulo e dal collegamento successivo dei monitor in cascata. Tenerne conto
in fase di progettazione e installazione del sistema..
INGRESSO AUDIO
Italiano

14
LVX XM15 Cod. 420120241 REV.1.0
3. ESEMPI DI UTILIZZO
• In congurazione monitor, pianicare l’installazione in modo da consentire
un’adeguata copertura acustica, il più possibile priva di ostacoli e tale da
scongiurare l’effetto Larsen (feedback).
UTILIZZO A TERRA COME MONITOR DA PALCO
INSTALLAZIONE SU STAND TREPPIEDE
UTILIZZO COME MONITOR PER DISTANZE MAGGIORI
L’utilizzo a terra come monitor da palco è facile e veloce. Vericare che l’eventuale
inclinazione del pavimento non sia tale da produrre uno scivolamento del
monitor. Porre particolare attenzione alla presenza di ostacoli davanti allo
speaker. Ricordare il pattern di dispersione presentato nella sezione COPERTURA
ACUSTICA.
E’ possibile, grazie all’adattatore per palo diametro 35 mm, montare il monitor su
stand treppiede (SSB2). Vericare che lo stand abbia il piede centrale posizionato
in avanti per motivi di stabilità. La massima altezza consentita fra il pavimento e la
base del monitor è di 1,4 m.
ATTENZIONE!
• In contesti di utilizzo all’aperto, ancorare eventualmente il
diffusore per evitare oscillazioni dovute agli agenti atmosferici e
al vento.
• Utilizzare uno stand dimensionato opportunamente con il piede
centrale in avanti per assicurare una stabilità adeguata.
• Non utilizzare mai le maniglie per appendere il diffusore.
• Le uniche congurazioni ammesse sono quelle illustrate nel
presente manuale
Tramite gli appositi piedini è possibile poggiare il monitor sul lato del dissipatore
dell’amplicatore come mostrato in gura. Questo permette di utilizzare lo
speaker come monitor con una copertura frontale per distanze maggiori sul palco.
In questo particolare tipo di utilizzo, il dissipatore può raggiungere temperature
elevate (supercie calda).
ATTENZIONE!
• il dissipatore del diffusore LVX XM può raggiungere alte temperature.
Prima di posizionare il diffusore in questa congurazione, vericare
che la supercie di appoggio sia realizzata in materiale resistente alle
alte temperature e comunque non propagante la amma.
Italiano

15
LVX XM15 Cod. 420120241 REV.1.0
4. AGGIORNAMENTO DEL FIRMWARE
1. Scaricare ed installare USB BURNER MANAGER nella sezione “SOFTWARE & CONTROLLER” sul proprio
computer.
2. Scaricare il le .zip dell’ultimo rmware nella sezione “DOWNLOADS” relativa al proprio prodotto.
3. Collegare il prodotto al PC tramite un cavo USB (non fornito) con il connettore del tipo corretto (vedere questo
dettaglio nel capitolo CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO).
4. Nella schermata dell’USB BURNER MANAGER, in alto a destra, selezionare “Apertura File”.
5. Selezionare il le del rmware precedentemente scaricato.
6. Seguire le operazioni mostrate a video.
7. Cliccare “AGGIORNA”.
È molto importante mantenere aggiornato il rmware del prodotto, per garantirne una piena funzionalità.
Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione “DOWNLOADS”.
Italiano

16
LVX XM15 Cod. 420120241 REV.1.0
Per un rapido montaggio come sistema PA, è previsto come accessorio:
• SSB2, coppia di treppiedi diametro 35 mm, utile al montaggio di 2 LVX XM15 per l’utilizzo come
sistema di amplicazione PA. A lato del monitor, integrato nello chassis, si trova l’adattatore pole
mount adatto a questo scopo.
Per ogni ulteriore informazione si prega di consultare il manuale relativo.
5. ACCESSORI
Italiano

17
LVX XM15 Cod. 420120241 REV.1.0
6. RISOLUZIONE DEI PROBLEMI
1. Vericare la corretta presenza dell’alimentazione a monte dell’impianto.
2. Vericare che il cavo di alimentazione con connettore POWERCON® sia correttamente inserito.
3. In caso il problema persista, contattare l’assistenza.
1. Vericare che i collegamenti in ingresso del segnale audio siano correttamente effettuati,
preferibilmente con cavi con con connettori Neutrik®.
2. Vericare che i cavi utilizzati non siano danneggiati.
3. Vericare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in
uscita.
4. Vericare che il livello di Audio Input Sensitivity (3) sul pannello di controllo dell’amplicatore sia
corretto.
1. A impianto acceso, regolare per primo il volume della sorgente, poi portare il rotary Audio Input
Sensitivity al valore più adeguato. Notare se il led di LIMITER è acceso, in questo caso indica un
funzionamento in condizioni di distorsione.
2. Vericare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può
portare a perdita o alterazione del segnale).
3. Vericare che lo switch LINE-MIC rispecchi l’effettivo collegamento dell’ingresso.
4. Vericare le impostazioni del rotary DSP preset che inuiscono sulla risposta in frequenza in uscita. A tal
proposito consultare la sezione PRIMA ACCENSIONE.
Il diffusore non si accende:
Il diffusore si accende ma non emette nessun suono:
Il diffusore emette un suono distorto:
1. Vericare che il posizionamento sul palco sia corretto, in base al pattern di dispersione acustica indicato
e alle tipologie di posizioni illustrate nella sezione ESEMPI DI INSTALLAZIONE.
2. Vericare che non vi siano ostacoli diretti tra l’artista e il monitor a lui destinato.
3. Assicurarsi di aver impiegato il numero sufciente di LVX XM15.
Il monitoring sul palco non è sufciente
Italiano

18
LVX XM15 Cod. 420120241 REV.1.0
7. SPECIFICHE TECNICHE
GENERALE
DATI ACUSTICI
AMPLIFICATORE
Tipologia:
Tipologia:
HF Voice Coil:
Copertura (HxV):
Max SPL (@ 1m):
Congurazione acustica:
LF Voice coil:
Risposta in frequenza [-6dB]:
Classe di amplicazione:
LF:
HF compression diver (uscita):
Frequenza di crossover:
Monitor coassiale attivo a 2 vie per l’uso professionale
Digipro® G3
1.4”
90° x 70°
128 dB
Reex
2.5”
58 – 17800 Hz
Classe D
15”
1”
1700 Hz - 24 dB/oct
Potenza di amplicazione RMS:
Potenza di picco:
600 W
1200 W
Italiano

19
LVX XM15 Cod. 420120241 REV.1.0
Presets:
Wedge: [1] FLAT/ [2] VOCAL/ [3] HPF-80Hz/ [4] HPF-120Hz/
[5] Service
Speaker: [6] HF reduction/ [7] HF boost/ [8] loudness
PROCESSORE
INGRESSI E USCITE
Controller interno:
Controlli:
Limiter:
USB (aggiornamento del rmware):
Convertitore A/D D/A:
Uscite audio:
DSP 56 bit
Rotary BCD 8 Pos, MIC LINE SWITCH
Mini USB di tipo B
28/56 bit/48 kHz
1x XLR link OUT
Peak, RMS, Termico
Ingressi audio: COMBO XLR, JACK 6,3 mm
Italiano
14 A - 3200 W max (230 V) / 11 A - 1200 W max (115 V)
27.3 A
Assorbimento con speaker acceso in
assenza di segnale (idle): 19 W
SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)
Corrente di inrush: 0,72 A / 76 W
(230 V) - 1,22 A / 70 W (110 V)
Corrente e potenze totali ammesse in
un sistema rilanciato :
1,89 A / 230 W (230 V) - 3,2 A / 230 W (115 V)
Assorbimento a 1/3 della potenza in
condizioni massime di utilizzo (**):
* NOTA PER L’INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro
o assente). Si consiglia per qualsiasi tipo di congurazione di considerarli i valori minimi di dimensionamento.
** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente
clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.
1,01 A / 110 W (230 V) - 1,71 A / 113 W (115 V)
Assorbimento a 1/8 della potenza in
condizioni medie di utilizzo (*):
INTERFACCIA UTENTE

20
LVX XM15 Cod. 420120241 REV.1.0
Maniglie:
Montaggio su palo: Sì, 36 mm
Integrate
Larghezza:
Profondità:
Altezza:
Peso:
640 mm
370 mm
460 mm
22,3 kg
Predisposizione per y-bar: No
DIMENSIONI
Materiale: Multistrato di legno con copertura di pvc
Griglia: Verniciata / lavorazione CNC
Italiano
