DDK DK-2 (S) User manual

ＤＫ－２ ( Ｓ ) コンタクト圧着工具
取扱い説明書
３５７Ｊ－２２７３３
DK-2（S）
Contact Crimping Tool
Instruction Manual
357J-22733

 発行日：２００１年１２月１８日
資料番号：TC－４４０
Issue Date : Dec 18, 2001
Manual No.：TC-440
栃木県真岡市松山町１４番地
第一電子工業株式会社 産機製品技術部
TEL[phone]
改版
Revision 年月日 Date 改版Ｎo． RevisionNo.
A Dec 18, 2001INITIAL
B Jun 10, 2005No.T-1347
C Mar 13, 2009No.T-2491
ＤNov 25, 2011No.T-3034
  
DDKLtd.
ProductionEngineeringDepartment
14Matsuyama-cho,MookaCity,Tochigi,321-4393,Japan
DDK Ltd.

目次
Contents
頁
Page
１．概説 ……………………………………………………………２
Outline
２．適用電線，適用コンタクト …………………………………２
Applicable Cable and Contact
３．各部名称 ………………………………………………………２
Each Designation
４．圧着準備 ………………………………………………………３
Crimping Preparation
５．圧着作業 ………………………………………………………３～５
Crimping Process
６．管理項目 ………………………………………………………６
Control Item
７．メンテナンス …………………………………………………６
Maintenance
Material No. Page
TC－440 1／6

1．概説Outline
本工具は、あらかじめ外被むきした電線とコンタクトを圧着する手動工具です。
ラチェット機構が付いているので安定した圧着ができます。
This is a manual tool to crimp a contact and a cable whose jacket is a already stripped.
This tool has a ratchet to get stable crimping quality.
２．適用コンタクト Applicable Cable and Contact
適用電線
Applicable cable
工具品名
Tool name 適用コ ンタクト Applicable contact サイズ
Size
被覆外径
Clad outside
diameter
芯線断面積
Cross-section area
of core
DK－2RECSLP× AWG28‑26 φ0.88～φ1.30

φ0.09～φ0.14m㎡

357J－22733DK－2TABSLP× AWG24 φ1.11～φ1.43

φ0.20～φ0.23m㎡


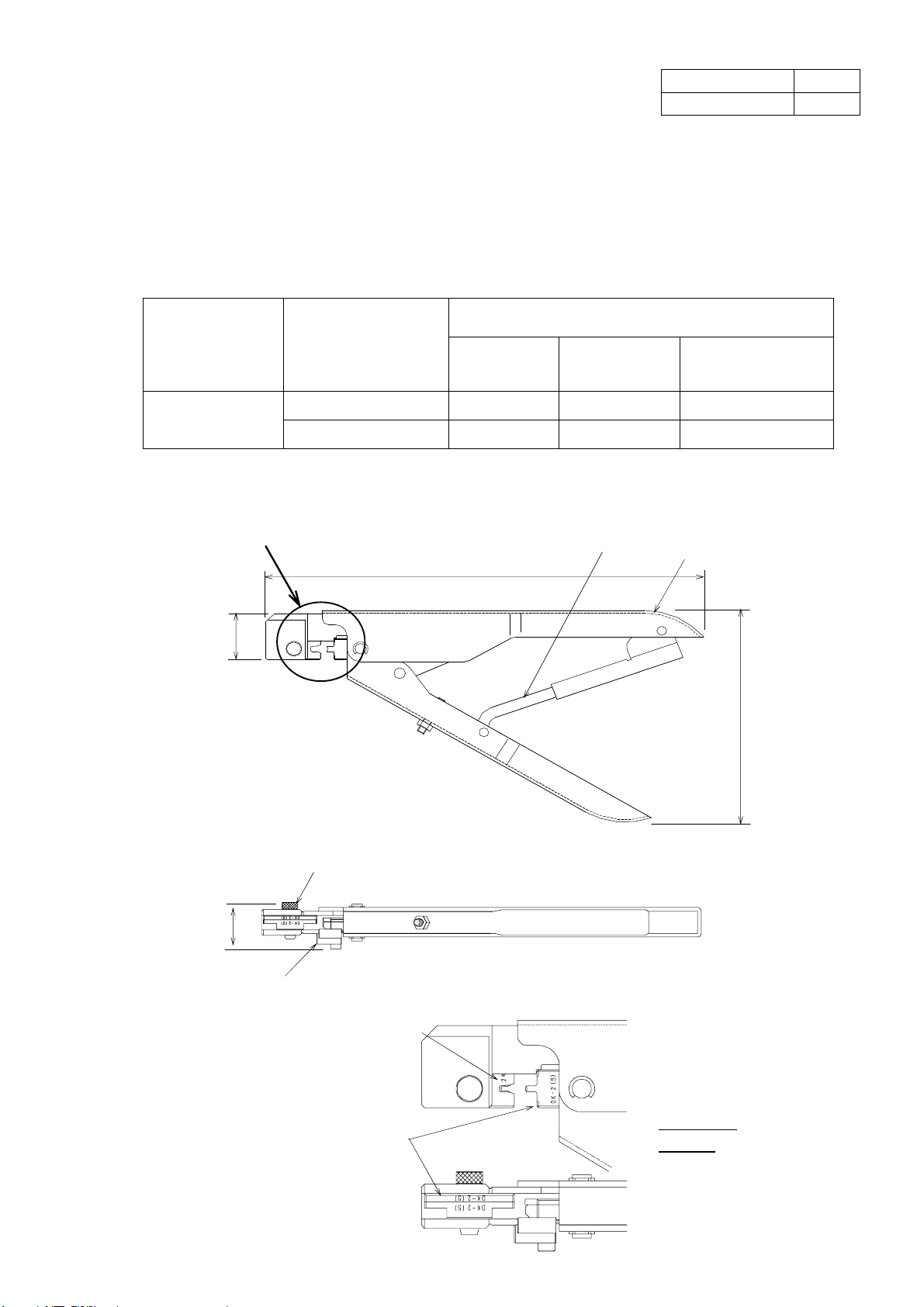

３．各部名称Each Designation

(２６)
Material No. Page
TC－440 2／6
《図－１》《Fig 1》
ローレットピン
Knurling tool pin
ロケータ
Locator
ダイス
Die
電線サイズ
Cable size
Ａ部詳細図
Detail A
ラチェット
Ratchet
ハンドル
Handle
２６
Ａ（圧着部）
(Crimping point) ２３０
(
１２０
)


Ｌｍｍ
電線サイズ
Cable size
ダイス
Die
反転させる
Reversing
ローレットピン
Knurling tool pin
４．圧着準備Crimping
電線を表－２の寸法で外被むきを行なって下さい。《図－２参照》
 Strip the jacket of the cable as shown in Table 2. 《See Fig 2》
 表－2Table 2
使用コンタクト
Applicable contact
適用電線
Applicable
cable
外被むき長さ
Stripping Length ofjacket
L mm
DK－2RECSLP×
DK－2TABSLP× AWG28－24 ２.９～３.９
注）芯線切れや傷がないことを確認して下さい。
芯線乱れは矯正しておいて下さい。
コンタクトがリール状の時は、コンタクトを変形させないよう注意しながら、ばらして下さい。
Caution: Confirm that core cable are not cut or damaged.
Correct the entanglement of core cables.
When contacts are reel type, carefully detach them without deformation.
５．圧着作業Crimping Process

１）クリンプハイト(Ｃ.Ｈ.)設定
１) Setting the crimp height (C.H.)
１．圧着工具のハンドルを開放させます。《図－３参照》
ハンドルをラチェットが外れるまで締め付けると、ハンドルがフリー状態となります。
注）解放後、ハンドルが固定されていないので手で開いて保持して下さい。
１．Unlock the handle on crimping tool. 《See Fig 3》
To unlock the handle, tighten the handle until the ratchet unfastens.
Caution: After unlocking the handle, manually open and hold it, because the handle is unstable.

２．ローレットピンをはずして、表－３を参照し使用する電線サイズに合わせてダイスの向きを
反転させて設定を行なって下さい。《図－４参照》
Please remove the knurling tool pin, reverse the direction of the die according to the size of the
cable used referring to Table-3, and set it. 《See Fig 4》
Material No. Page
TC－440 3／6
《図－2》《Fig 2》
表－3Table 3
工具品名
Tool name 電線サイズ
Cablesize 適用電線 Applicable cable
ＤＫ－2(Ｓ)

28－24 AWG28－24
ひろげる Open
《図－3》《Fig 3》
《図－4》《Fig 4》

２）コンタクトのセット Setting a contact
コンタクトを図－5，6の様な向きにして、コンタクト先端をロケータの穴の中に入れて下さい。
バレル開口部が上を向く様にセットして下さい。《図－6参照》
注）コンタクトをセットしている間、ハンドルを手で開いて保持して下さい。
Set the contact in the position shown in Fig 5 and 6. Then insert the contact in the locator hole.
Set the contact with the barrel opening facing upward.《See Fig 6》
Caution: In setting the contact, manually open the handle and hold it.
３）電線の挿入Inserting a cable

４項で準備した電線の先端をコンタクト底面箇所に突き当てて下さい。《図－8参照》
注）電線をコンタクトに強く突き当てると、電線が曲がり圧着不良の原因になります。
芯線乱れは、矯正してから挿入して下さい。
電線を挿入する時もハンドルを手で開いて保持して下さい。
Holding a cable tip prepared in Step 4 above to the contact bottom.《See Fig 8》
Caution: Hitting the cable too hard, the cable may be bent and crimping defective.
Before inserting the core cables, correct its entanglement.
In inserting the cable, manually open the handle and hold it.
Material No. Page
TC－440 4／6
《図－5》《Fig 5》
《図－6》《Fig 6》
突き当て位置
Hit this point
コンタクト
Contact
電線
Cable
芯線
Core Cable
コンタクト
Contact
作業正面
The work front
コンタクト
Contact
電線
Cable
可動ダイス
Mobile die
可動ダイス
Mobile die
固定ダイス
Fixed die
ロケータ
Locator
可動ダイス
Mobile die
固定ダイス
Fixed die

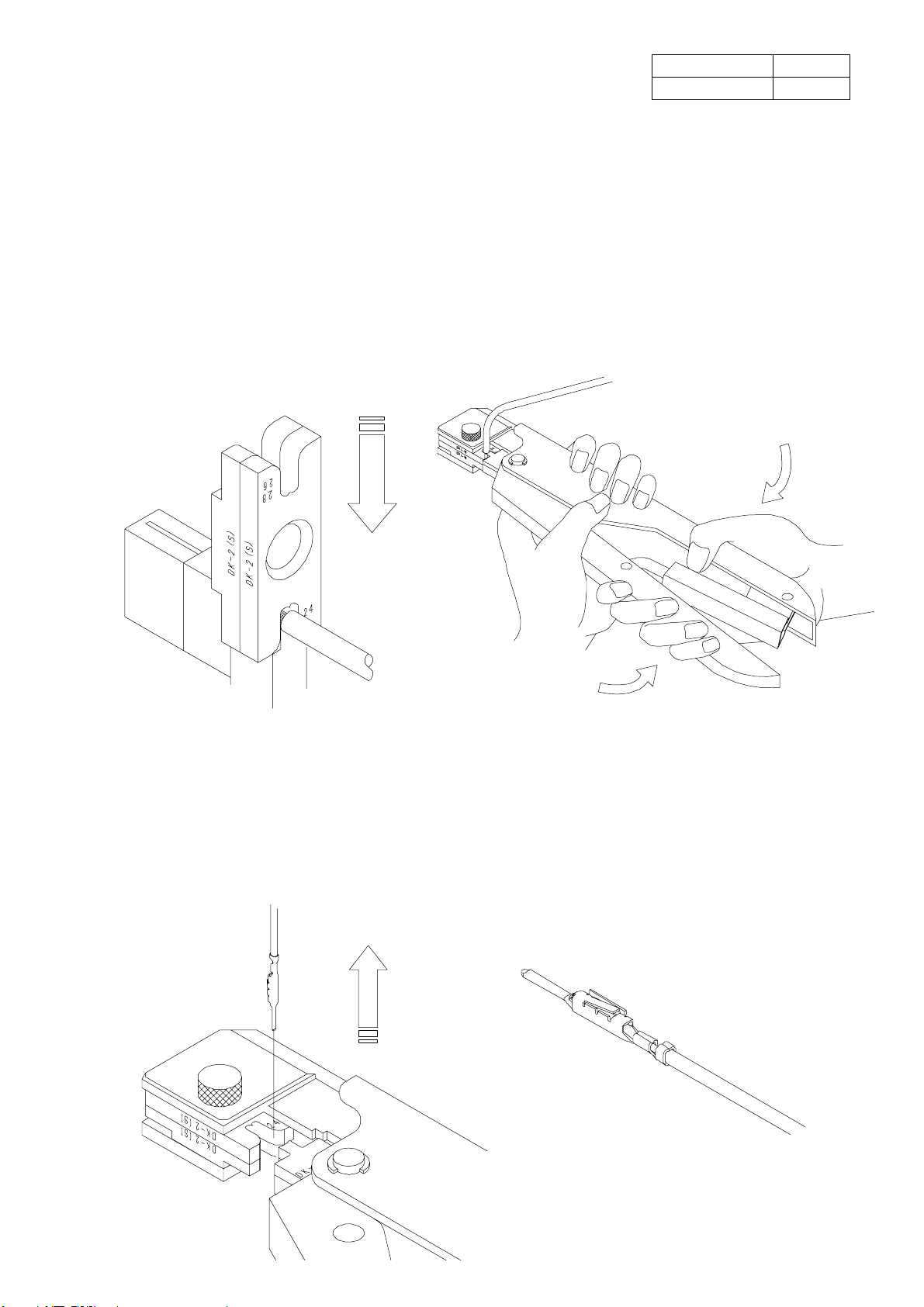

４）圧 着Crimping

挿入した電線とコンタクトがズレない様にしながら、ハンドルを徐々に締め付けます。
ラチェットが外れストッパが突き当たるまで締め付けて下さい。《図－9，10 参照》
これで圧着は完了です。
注）圧着終了後もハンドルを手で開いて下さい。
Confirming the inserted cable and the contact in full alignment, slowly fasten the handle.
Please tighten until ratchet comes off and the stopper bumps. 《See Fig 9 and 10》
Here is the end of crimping process.
Caution:After the crimping steps, manually hold the handle open.
５）コンタクト取り外しRemoving the contact
ハンドルが開放されている状態で、電線を持ち上げて取り出して下さい。《図－１1参照》
While the handle is released, lift the cable and draw it out.《See Fig 11》
Material No. Page
TC－440 5／6
《図－9》《Fig 9》 《図－10》《Fig 10》
締め付ける
It tightens
《図－11》《Fig 11》
締め付ける
It tightens
取り出す
Draw out

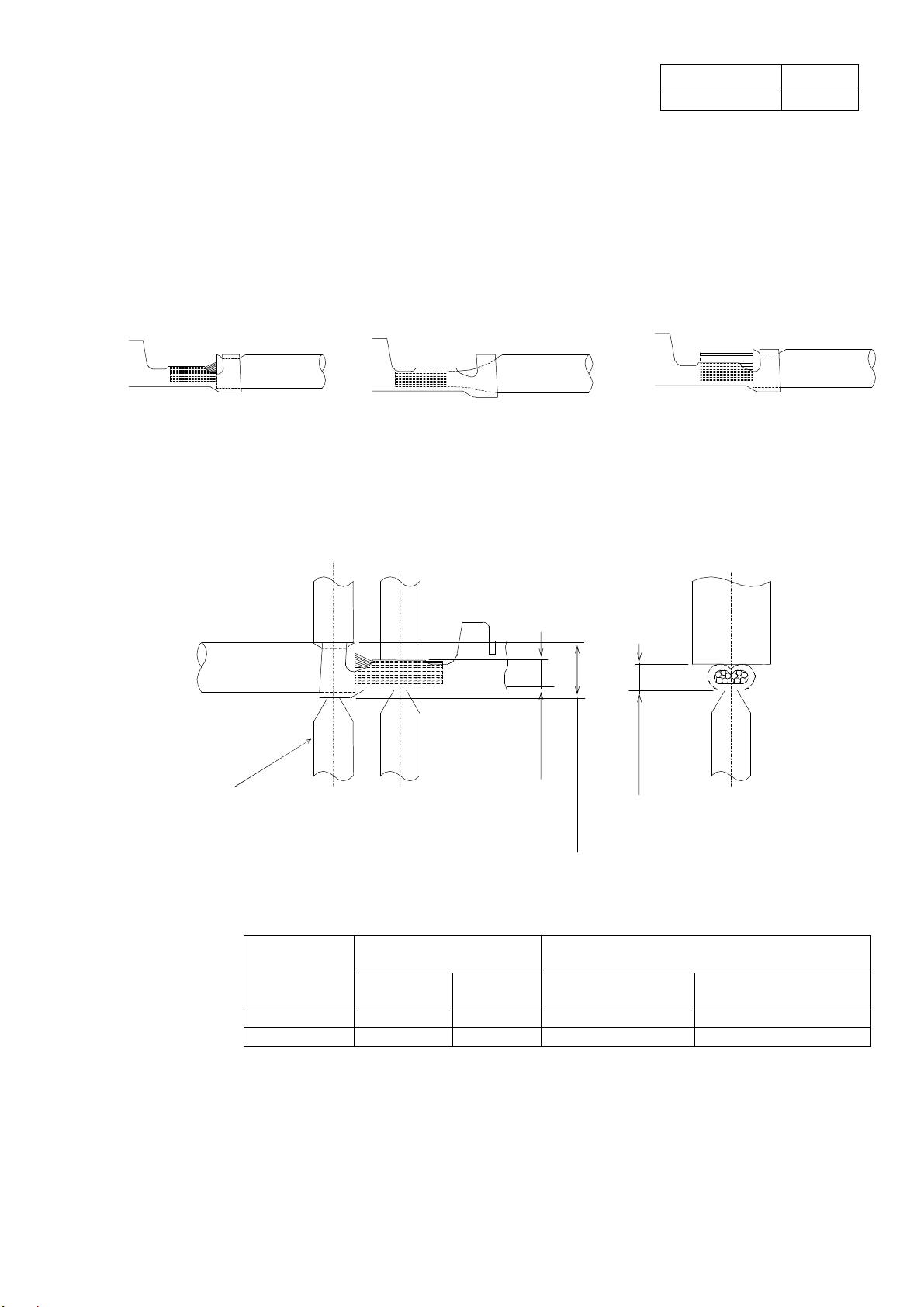

６．管理項目Control Item
６－１．外観チェックAppearance Check
圧着不良の判定基準
・芯線先端がワイヤバレルより先に出ていないもの。《図－12 参照》
・外被が芯線ワイヤバレル内に挿入されているもの。《図－13 参照》
・芯線がワイヤバレルからはみ出しているもの。《図－14 参照》
Screen out the following results:
・The tip of core cable must appear from the wire barrel.《See Fig 12》
・Jacket is bitten inside the wire barrel.《See Fig 13》
・Core cable sticks out from the wire barrel.《See Fig 14》
６－２．クリンプハイト測定Measuring crimp height
１）クリンプハイトの測定位置《図－15 参照》
※測定は、ブレードポイントマイクロを使用して下さい。
1) Measuring point 《See Fig 15》
※For measurement, use a blade point micrometer.
２）クリンプハイト規格Crimp height standard
７．メンテナンスMaintenance
・保証期間は、１年間です。
・故障の際、弊社にて修理を行ないますので、ハンドツールごと営業に渡して下さい。
・This tool guaranteed for one (1) year.
・Failures will be repaired by DDK. Give the hand tool to DDK’s salesperson along with the hand tool.
Material No. Page
TC－440 6／6
《図－12》《Fig 12》
《図－14》《Fig 14》
マイクロメーター（ブレードポイントマイクロ）
（ベルマウスを除いたバレルのほぼ中央で測る）
Micrometer (Blade point micrometer)
（Measure at the center of the barrel excluding the bell-mouth.）
表－４Table 4
電線サイズ
Cable size 検査基準クリンプハイト(mm) Standard crimp height for inspection(mm)
コンタクト名
Contact
name AWG ｍ㎡ワイヤバレル
Wire barrel インシュレーションバレル
Insulation barrel
DK‑2RECSLP×

28‑26 0.09～0.14

0.58～0.70 1.66（参考）(Reference)

DK‑2TABSLP×

24 0.20～0.23

0.64～0.77 1.72（参考）(Reference)

《図－15》《Fig 15》
《図－13》《Fig 13》
クリンプハイト Crimp height
ワイヤバレル Wire barrel
インシュレーションバレル Insulation barrel
