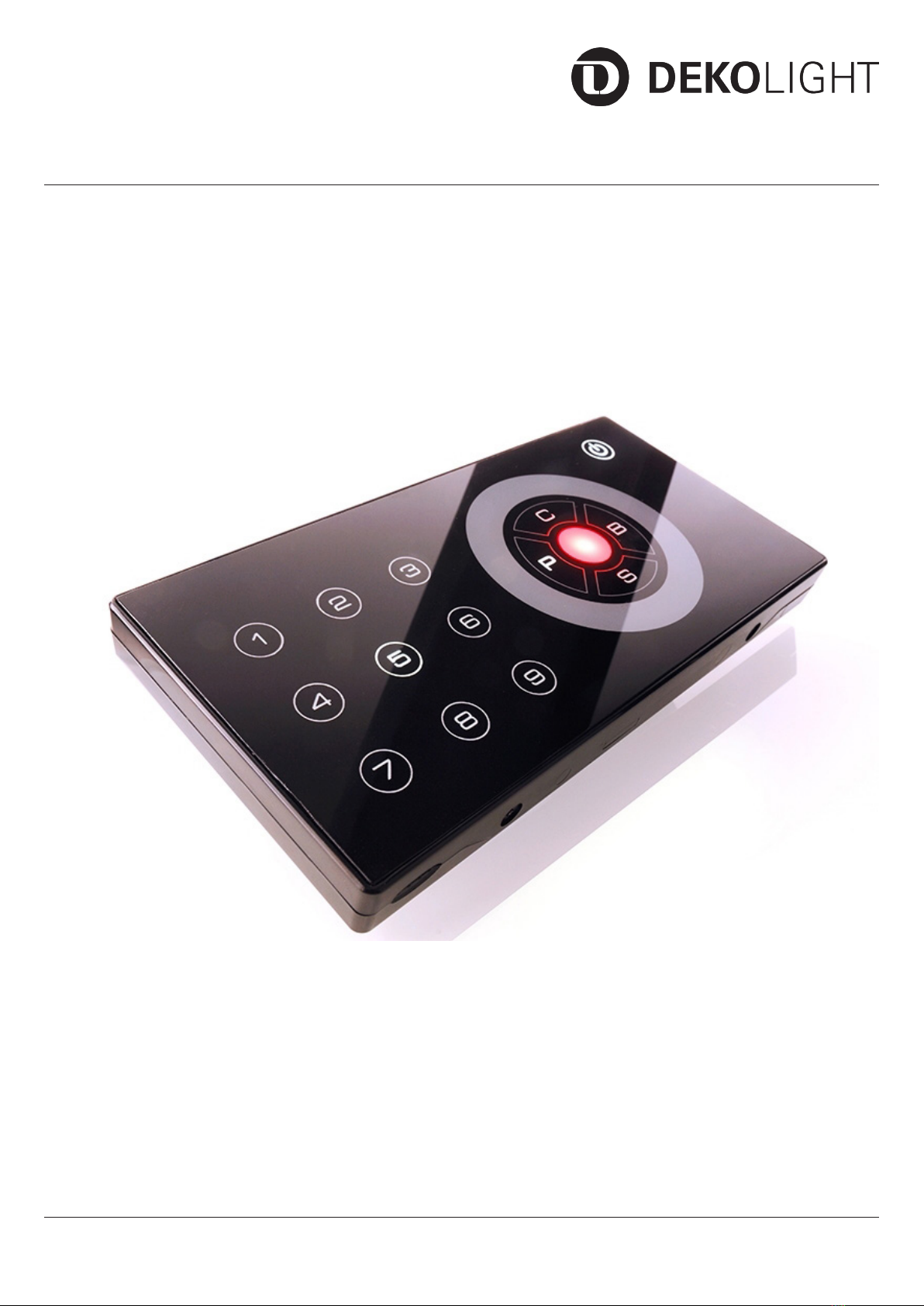

DekoLight ART-9 User manual
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 9
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 2 / 9
Inhaltsverzeichnis
Sicherheitshinweise ................................................................................................................................ Seite 3
Bestimmungsgemäße Verwendung........................................................................................................ Seite 4
Pege und Wartung ................................................................................................................................ Seite 4
Funktionsstörung .................................................................................................................................... Seite 4
Lagerung und Entsorgung ...................................................................................................................... Seite 4
Lieferumfang........................................................................................................................................... Seite 4
Technische Daten ................................................................................................................................... Seite 5
Bedienfeld / Anschlüsse.......................................................................................................................... Seite 5
Funktion - An / Aus.................................................................................................................................. Seite 6
Integrierte Programme............................................................................................................................ Seite 6
Helligkeit ................................................................................................................................................. Seite 7
Geschwindigkeit...................................................................................................................................... Seite 7
Farbe ...................................................................................................................................................... Seite 7
Szene abspeichern................................................................................................................................. Seite 8
Tastentöne .............................................................................................................................................. Seite 9
Grundeinstellungen................................................................................................................................. Seite 9
Online Kontrolle ..................................................................................................................................... Seite 9
Daten senden ......................................................................................................................................... Seite 9
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 3 / 9
Sehr geehrter Kunde,
vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen zur
Inbetriebnahme und Handhabung. Deshalb ist es wichtig, dass Sie diese zum späteren Nachlesen gut
aufbewahren.
1. Sicherheitshinweise
Bei Sach- und Personenschäden durch Nichtbeachten der Produkt-Hinweise und Montageanleitung, durch
unsachgemäße Handhabung oder für vorgenommene Änderungen übernehmen wir keine Haftung.
Die Installation darf ausschließlich von einer qualizierten Elektrofachkraft ausgeführt werden.
Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf eine Inbetriebnahme nicht erfolgen.
Betrieb nur außerhalb der Verpackung.
Das Typenschild darf nicht entfernt werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen
Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten der
Hausinstallation aus.
Stellen Sie sicher, dass die Anschlusswerte der Stromzufuhr mit den Daten am Typenschild dieses Produktes
übereinstimmen.
Achten Sie bei der Inbetriebnahme auf die richtige Polung(V+,V-), sowie die Verwendung von Netzgeräten
mitfolgenden Schutzmaßnahmen: SELV= Safety Extra Low Voltage, Überlastschutz und Kurzschlussschutz.
Bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind und nicht geknickt werden.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Ausgangsleitungen sollten getrennt und im Abstand zu anderen Leitungen verlegt werden. Die
Netzanschlussleitungen und die Lampenzuleitungen dürfen sich nicht kreuzen.
Bringen Sie das Produkt nicht mit extremer Hitze oder oener Flamme in Kontakt.
Verwenden Sie das beiliegende Montagematerial nur, wenn es für den Montageuntergrund geeignet ist.
Das Produkt darf unter keinen Umständen mit Gegenständen (Dekorationen) behangen oder mit
Dämmmaterial oder ähnlichen Werkstoen abgedeckt werden.
Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle Bestandteile entnommen sind.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Vorsicht. Die Packung enthält Kleinteile, die von
Kindern verschluckt werden könnten.
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 4 / 9
2. Bestimmungsgemäße Verwendung
Dieses Produkt dient nur Beleuchtungszwecken und darf nur auf normal bzw. nicht entammbaren Flächen
betrieben werden.
Die Verwendung muss in geschützten und trockenen Innenräumen erfolgen.
3. Pege und Wartung
Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs- oder
Pegemaßnahmen vornehmen.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Zur Reinigung verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können die
Oberächen und/oder die Isolierungen beschädigen.
4. Funktionsstörung
Sind die zu steuernden Leuchten betriebsbereit/korrekt angeschlossen und mit Strom versorgt?
Kontrolle der angeschlossenen Leitungen.
Wandcontroller und angeschlossene Komponenten kurzzeitig vom Stromnetz trennen.
Können angeschlossene Komponenten mit einer Standardfernbedienung gesteuert werden?
Wandcontroller trennen und neu verbinden.
5. Lagerung und Entsorgung
Elektronik-Altgeräte müssen den öentlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll
entsorgt werden.
Trocken und vor Verschmutzungen und mechanischen Belastungen geschützt lagern.
6. Lieferumfang
● 1x Controller, Art-9 RGBW
●1x Bedienungsanleitung
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 5 / 9
7. Technische Daten
Spannungsversorgung: 12V DC - 24V DC
Leistung: 2 A / Kanal, total 6 A max.
Schutzklasse: IP 20
Kontrollprotokoll: DMX 512 (1990)
Betriebstemperatur: 0°C- +40°C
Maße (LxBxH): 86 x 172 x 15,5 mm
Gewicht: 150 g / 200 g

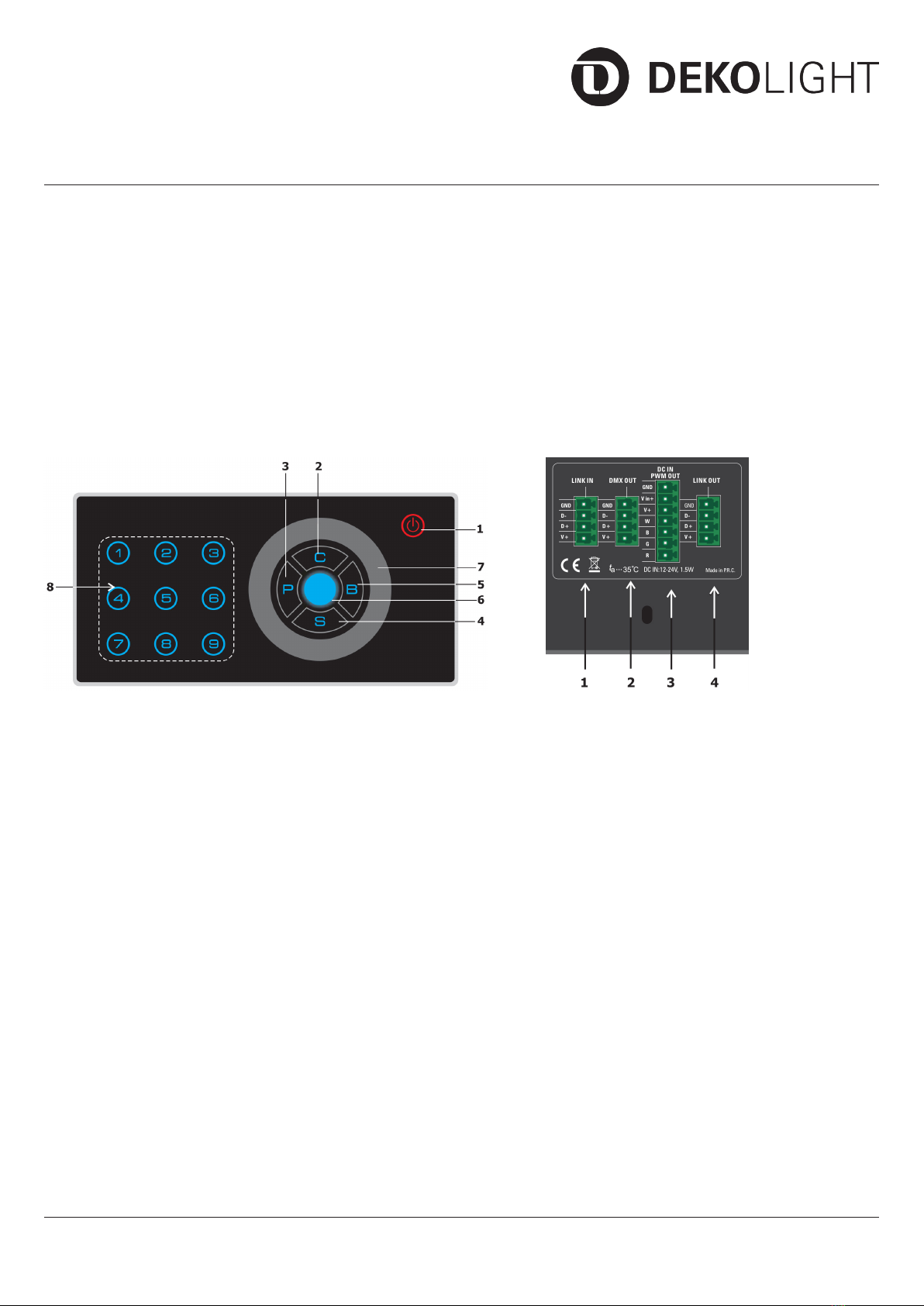

8. Bedienfeld / Anschlüsse
1. Power Taste 1. Link In:
Ein- / Ausschalten. 4-pin Anschluss
2. C Taste (Farbe) 2. DMX Out:
Auswahl der Farbe. 4-pin Anschluss
3. P Taste (Programm) 3. PWM Out & Power In:
Auswahl integrierter Programme. 7-pin Anschluss
4. S Taste (Geschwindigkeit) 4. LINK Out:
Auswahl der Geschwindigkeit. 4-pin Anschluss
5. B Taste (Helligkeit)
Auswahl der Helligkeit.
6. Ausgangs Indikator
Anzeige des Stromausganges.
7. Einstellrad
Einstellung von Farbe, Helligkeit, Geschwindigkeit und
ausgewählten integrierten Programmen.
8. Nummern Tasten (1-9)
Aufnahme von Szene und Farbe, Einstellung der Fade-Zeit.
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 6 / 9
9. Funktion - An / Aus
Der ART-9RGBW kann mit einer Gleichstromspannung von 12V bis 24V angeschlossen werden. Anschließend
leuchtet die Anzeige der POWER-Taste auf, das Gerät schaltet sich ein und übernimmt die gleichen
Einstellungen wie beim letzten Mal.
Im Normal-Modus, berühren und halten Sie die POWER-Taste 2s um den ART-9RGBW in den Standby Modus
zu setzen. Zu diesem Zeitpunkt wird der Ausgang abgeschaltet. Tippen Sie auf die Power-Taste und halten
diese für 2s um das Gerät einzuschalten.
9.1. Einstellung einer Kurzwahl für An / Aus
●Halten Sie die Tasten „P“ und „Power“ gleichzeitig für etwa 10 Sekunden gedrückt, bis alle Tasten einmal
kurzzeitig blinken.
● Drücken Sie die Taste „Power“ einmal und der ART-9RGBW wechselt in den Standby-Modus. Drücken Sie
eine beliebige Taste um den ART-9RGBW zu starten.
●Um die Kurzwahl An / Aus zu löschen, halten Sie die Tasten „P“ und „Power“ gleichzeitig für etwa 10
Sekunden gedrückt, bis alle Tasten einmal blinken.
9.2. Einstellung der Fade-Zeit für An / Aus
●Halten Sie die Taste „Power“ für 5 Sekunden gedrückt, bis alle LED-Anzeigen einmal blinken. Lassen Sie
die Power Taste los und die Taste blinkt wiederholt.
● Wählen Sie eine dieser Tasten 1-9, P, C, B oder S für die Einstellung der Fade-Zeit gemäß Tabelle
Taste 1 2 3 4 5 6 7 8 9 P/C/B/S
Fade-Zeit 1s 2s 3s 4s 5s 6s 7s 8s 9s 0s (keine Fade-Zeit)
●Alle Anzeigen blinken einmal kurz, um die Einstellung zu bestätigen.
●Der bestehende Modus endet und wechselt automatisch zum Normalbetrieb.
10.Integrierte Programme
●Halten Sie die Taste „P“ Taste ca. 1s um das integrierte Programm-Menü zu aktivieren. Es folgt ein
Tastenton und die Anzeige leuchtet.
●Anschließend drehen Sie das Einstellrad, um ein gewünschtes integriertes Programm zu wählen. Es
stehen 10 Programme, sowie eine Auto-Programm zur Auswahl. (Das Auto-Programm
ist der aufeinanderfolgende Ablauf aller 10 Programme)
●Bei der Auswahl der einzelnen Programme durch das Einstellrad ist eine Tastenton zu hören. Nach dem
Tastenton ist die Auswahl aktiviert.
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 7 / 9
11. Helligkeit
●Halten Sie die Taste „B“ Taste ca. 1s um das Helligkeits-Menü zu aktivieren. Es folgt ein Tastenton und die
Anzeige leuchtet.
●Anschließend drehen Sie das Einstellrad um die gewünschte Helligkeit einzustellen. Im Uhrzeigersinn,
erhöht sich die Helligkeit; gegen den Uhrzeigersinn, nimmt die Helligkeit ab. Der Wert der Helligkeit kann
im Bereich von 0 bis 255 eingestellt werden.
● Jeder neue Wert erzeugt einen Tastenton. Wenn kein Ton mehr erzeugt wird ist der Maximal- oder
Minimalwert erreicht.
12.Geschwindigkeit
●Halten Sie die Taste „S“ Taste ca. 1s um das Geschwindigkeits-Menü zu aktivieren. Es folgt ein Tastenton
und die Anzeige leuchtet.
●Anschließend drehen Sie das Einstellrad um die Geschwindigkeit des laufenden Programms in einem
Bereich von 2s - 10 min. einzustellen. Im Uhrzeigersinn, erhöht sich die Geschwindigkeit; gegen den
Uhrzeigersinn, nimmt die Geschwindigkeit ab.
●Bei erreichen der 10 min. folgt ein Tastenton und vier Ziferntasten blinken wiederholt auf Sie können
Geschwindigkeiten durch betätigen einer Taste einstellen
Zierntaste 123456789
Geschwindigkeit 10 min. 20 min. 30 min. 40 min. 50 min. 60 min. 70 min. 80 min. 90 min.
● Jeder neue Wert erzeugt einen Tastenton. Wenn kein Ton mehr erzeugt wird ist der Maximal- oder
Minimalwert erreicht.
13.Farbe
●Halten Sie die Taste „C“ Taste ca. 1s um das Farb-Menü zu aktivieren. Es folgt ein Tastenton und die
Anzeige leuchtet.
●Anschließend drehen Sie das Einstellrad um die gewünschte Farbe einzustellen.
13.1. Farbe abspeichern
Bis zu 9 Farben können im Manuellen-Modus auf den Zierntasten abgespeichert werden.
●Halten Sie die Taste „C“ Taste ca. 1s um das Farb-Menü zu aktivieren. Es folgt ein Tastenton und die
Anzeige leuchtet.
●Drehen Sie das Einstellrad um die gewünschte Farbe einzustellen.
●Halten Sie die Zierntaste auf der Sie die Farbe abspeichern möchten für 2 Sekunden gedrückt.
●Alle Anzeigenleuchten blinken einmal als Bestätigung, dass die Farbe mit der entsprechenden
Helligkeitseinstellung auf der Zierntaste gespeichert wurde.
● Um weitere Farben auf den Zierntasten zu speichern, wiederholen Sie die Schritte.
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 8 / 9
13.2. Farbe wiedergeben
●Drücken Sie die Taste C, um den Manuellen Modus zu aktivieren.
●Anschließend betätigen Sie die Zierntaste auf der Sie die gewünschte Farbe abgespeichert haben.
●Die LED Anzeigenleuchte blinkt auf und die abgespeicherte Farbe wird wiedergegeben.
13.3 Fade-Zeit Einstellung für den Farbwechsel
●Halten Sie die Taste „C“ Taste ca. 5s bis alle LED-Anzeigen einmal blinken. Dann Lassen Sie die Taste los
und die Taste blinkt wiederholt.
●Wählen Sie eine dieser Tasten 1-9, P, C, B oder S für die Einstellung der Fade-Zeit gemäß Tabelle
Taste 1 2 3 4 5 6 7 8 9 P/C/B/S
Fade-Zeit 1s 2s 3s 4s 5s 6s 7s 8s 9s 0s (keine Fade-Zeit)
●Alle Anzeigen blinken einmal kurz, um die Einstellung zu bestätigen.
●Die bestehende Modus endet und wechselt automatisch zum Normalbetrieb.
14.Szene abspeichern
Bis zu 9 Szenen können auf den Zierntasten abgespeichert werden.
●Drücken Sie die Taste P oder S für 1 Sekunde, um den Automatik-Modus zu aktivieren. Es folgt ein
Tastenton und die Anzeige leuchtet.
●Drehen Sie das Einstellrad um das gewünschte Programm zu wählen oder die Geschwindigkeit
einzustellen.
●Halten Sie die Zierntaste auf der Sie die Szene abspeichern möchten für 2 Sekunden gedrückt.
●Alle Anzeigenleuchten blinken einmal als Bestätigung, dass die Szene mit der entsprechenden
Geschwindigkeits- und Helligkeitseinstellung auf der Zierntaste gespeichert wurde.
● Um weitere Szenen auf den Zierntasten zu speichern, wiederholen Sie die Schritte.
14.1. Szene wiedergeben
●Drücken Sie die Taste P oder S, um den Automatik Modus zu aktivieren.
●Anschließend betätigen Sie die Zierntaste auf der Sie die gewünschte Szene abgespeichert haben.
●Die LED Anzeigenleuchte blinkt auf und die abgespeicherte Szene wird wiedergegeben.
14.2. Szene abspeichern - sperren / entsperren
●Um die Funktion Szene abspeichern zu sperren, halten Sie die Tasten S und P für 10s gedrückt.
●Die S Taste ist jetzt nicht verfügbar.
●Um die Funktion Szene abspeichern zu entsperren, halten Sie die Tasten S und P für 10s gedrückt.
●Die S Taste ist jetzt wieder verfügbar.
Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 9 / 9
15.Tastentöne
●Um die Tastentöne an oder auszuschalten, drücken Sie die Tasten 1, 2, 3, und 9 gleichzeitig.
●Alle Tasten blinken einmal um die Eingabe zu bestätigen.
●In der Einstellung Tastentöne An werden die Tastentöne bei Erreichen von minimalen oder maximalen
Einstellwerten (z.B. Helligkeit) ausgeschaltet.
●In der Einstellung Tastentöne Aus blinken alle Tasten dreimal bei Erreichen von minimalen oder maximalen
Einstellwerten (z.B. Helligkeit).
16.Grundeinstellungen
Um die Grundeinstellungen des ART-9RGBW wiederherzustellen, halten Sie die Tasten P und B für 10s
gedrückt. Alle Benutzereinstellungen werden gelöscht.
17.Online Kontrolle
Jedes ART-9RGBW kann über den „Link-IN / OUT“ -Anschluss auf der Rückseite des Geräts verbunden
werden, dies ermöglicht es Anwendern, die Online-Steuerung für Mehrgeräte zu nutzen. Bitte beachten Sie,
dass maximal 32 Geräte auf einen Link verbunden werden können.
Im Online Status wird die Farb- oder Programauswahl über die Programmierten Zierntasten an alle
verbundenen Geräte gesendet und wiedergegeben.
18.Daten senden
Halten Sie die Tasten P, C, B und S für 5s gedrückt, bis alle Tasten blinken. Drücken Sie jetzt die Taste S
um die Daten an die angeschlossenen Geräte zu senden. Der Vorgang dauert ca. 10s, während dieser Zeit
leuchten die vier Tasten in einer Sequenz. Die angeschlossenen Geräte arbeiten nach dem senden der Daten
normal weiter.
Product-Notes
Manual
Controller, DMX wall control ART-9
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 1/9
Product-Notes
Manual
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 2/9
Contents
Safety Instructions .................................................................................................................................. page 3
Proper Use.............................................................................................................................................. page 4
Care ........................................................................................................................................................ page 4
Faulty Function ....................................................................................................................................... page 4
Storage and Disposal ............................................................................................................................. page 4
Purchased parts package....................................................................................................................... page 4
Technical data......................................................................................................................................... page 5
Controll Panel / Connections .................................................................................................................. page 5
Function - On / O .................................................................................................................................. page 6
Built-in Program ...................................................................................................................................... page 6
Brightness............................................................................................................................................... page 6
Speed ..................................................................................................................................................... page 7
Farbe ...................................................................................................................................................... page 7
Save scene ............................................................................................................................................. page 8
Key tones................................................................................................................................................ page 9
General Settings..................................................................................................................................... page 9
Online Control ........................................................................................................................................ page 9
Send Data............................................................................................................................................... page 9
Product-Notes
Manual
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 3/9
Dear customer,
thank you for deciding to purchase our product. The product fulls the requirements of eective European and
national guidelines.
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
product notes and the operation manual! They contain important information for the start-up and handling. It is
important, therefore, that these documents are archived carefully for referring to information at a later stage.
aufbewahren.
1. Safety Instructions
We are not responsible for any property damage or personal injury caused by failure to observe these
productnotes and manual, improper handling or unauthorised modications.
It can only be installed by a qualied electrician.
Make sure that the item has not been damaged during transport before putting the light into operation. It
maynot be operated if there are any damages to electrical parts.
It may only be operated once removed from the packaging.
The type plate must not be removed.
The connection lines in the building must be disconnected before installation and secured against
beingswitched back on. For this, trip the corresponding fuse switch in the building installation.
Make sure the electrical specications for the connection lines correspond with the specications given on
thenameplate of this product.
Please take care during installing for the correct polarity (V+, V-) and do also use the right power supplies
with the following safety measures: SELV = Safety Extra Low Voltage, overload protection and short-circuit
protection.
Make sure that the cables and plugs are not subject to tension or torsional forces and do not bend the cables.
Protect all cables and insulation against possible damages.
Output lines should be laid separately and spaced apart from other lines. The power supply cables and
thelamp feeders must not cross each other.
Do not allow the product to come into contact with extreme heat or naked ames.
Use the supplied fastening material only when it is suited for the installation background.
The product must not be covered with objects (decorations) or thermally insulating coverings /similar materials.
Before disposal of the packaging material make sure that all components are removed.
Keep packaging material away from the reach of children and pets. The packaging contains small parts
thatmay be swallowed by children.
Product-Notes
Manual
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 4/9
2. Proper Use
This product is only intended for lighting purposes and may only be operated on normal or non-ammable
surfaces.
Use the product only in protected and dry interior rooms.
3. Care
Repairs may only be carried out by a qualied electrician.
Disconnect the entire product from the mains rst and allow it to cool down before cleaning or maintaining.
Use a dry or slightly moistened cloth for cleaning.
Never use any chemicals, ammable cleaning agents or abrasives. These may cause damage to the surface
coating and/or the insulators.
4. Faulty Function
Are the luminaires to be controlled ready / correctly connected and supplied with power?
Control of the connected lines.
Disconnect the wall controller and connected components from the power supply.
Can connected components be controlled with a standard remote control?
Disconnect and reconnect wall controller.
5. Storage and Disposal
Used electronic devices must be brought back to public collection points and must not be disposed of as
household waste.
Storage in a dry and clean environment. Do not strain the product mechanically during storage.
6. Purchased parts package
● 1x Controller, Art-9 RGBW
●1x User manual
Product-Notes
Manual
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 5/9
7. Technical data
Power supply: 12V DC - 24V DC
Power: 2 A / Kanal, total 6 A max.
IP class: IP 20
Controll protocol: DMX 512 (1990)
Working temperature: 0°C- +40°C
Dimensions (LxBxH): 86 x 172 x 15,5 mm
Weight: 150 g / 200 g
8. Controll Panel / Connections
1. Power Key 1. Link In:
power on/o 4-pin terminal
2. C Key (color) 2. DMX Out:
select color 4-pin terminal
3. P Key (program) 3. PWM Out & Power In:
select Built-in program 7-pin terminal
4. S Key (speed) 4. LINK Out:
adjust speed 4-pin terminal
5. B Key (brightness)
adjust brightness
6. Output Indicator
Anzeige des Stromausganges.
7. Touch toggle
adjust color, brightness and speed, and select built-in programs
8. Figure keys (1-9)
record scene and color, as well as set fadetime
Product-Notes
Manual
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 6/9
9. Function - On / O
The ART 9RGBW can be connected to a DC voltage of 12V to 24V. Then the display of the power button lights
up, the unit turns on and assumes the same settings as the last time.
In normal mode, touch and hold the POWER button 2s to put the ART-9RGBW into standby mode. At this time
the output is switched o. Tap the power button and hold for 2 seconds to turn the unit on.
9.1. Setting Shortcut for Power ON/OFF
● Hold down the „P“ and „Power“ buttons simultaneously for about 10 seconds until all buttons ash once
briey.
● Press the „Power“ button once and the ART-9RGBW go into standby mode. Press any key to start the ART
9RGBW.
● To delete the Speed Dial on / o, press and hold the „P“ and „Power“ buttons simultaneously for about 10
seconds until all buttons will blink once.
9.2. Setting Fadetime for Power ON/OFF
●Hold the button „Power“ button for 5 seconds until all LEDs blink once. Release the Power button and the
button ashes repeatedly.
●Choose one of these buttons 1-9, P, C, B or S according to set the fade time as in the table
Key 1 2 3 4 5 6 7 8 9 P/C/B/S
Fade-Time 1s 2s 3s 4s 5s 6s 7s 8s 9s 0s (no Fade-Time)
● All indicator lights will ash once to conrm the setting.
●The existing mode ends and automatically switches to normal operation.
10.Built-in Program
●Hold for about 1 second the button „P“ to activate the integrated program menu. The following is a key tone
and the indicator lights.
●Then turn the dial to select a desired integrated program. There are 10 programs, as well as an auto-
program to choose from. (The Automatic Program is the sequential operation of all 10 programs)
● When selecting individual programs through the dial a key tone is heard. After key tone the selected
program is activated.
11. Brightness
●Hold for about 1 second the button „B“ to activate the brightness menu. The following is a key tone and the
indicator lights.
●Then turn the dial to set the desired brightness. Clockwise, the brightness increases; counter-clockwise
decreases the brightness. The value of the brightness can be adjusted in the range from 0 to 255.
●Each new value generates a key tone. If no sound is produced the maximum or minimum value is reached.
Product-Notes
Manual
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 7/9
12.Speed
●Hold for about 1 second the button „S“ to activate the speed menu. The following is a key tone and the
indicator lights.
●Then turn the dial to adjust the speed of the current program in a range of 2s - 10 min.Clockwise, the
speed increases; counterclockwise, the speed decreases.
●At the achieve of 10 min. followed a key tone and numeric keys blinking repeatedly. You can adjust speeds
by pressing keys.
Numeric key 123456789
Speed 10 min. 20 min. 30 min. 40 min. 50 min. 60 min. 70 min. 80 min. 90 min.
●Each new value generates a key tone. If no sound is produced the maximum or minimum value has been
reached.
13.Farbe
●Hold for about 1 second the button „S“ to activate the color menu. The following is a key tone and the
indicator lights.
●Then turn the dial to set the desired color.
13.1. Save color
Up to 9 colors can be saved in manual mode on the numeric keypad.
●Hold for about 1 second the button „S“ to activate the color menu. The following is a key tone and the
indicator lights.
●Then turn the dial to set the desired color.
●Keep the numeric key on which you want to save the color for 2 seconds.
● All indicator lights will ash once to conrm that the color was saved with the appropriate brightness setting
on the numeric key.
●To save more colors on the numeric keys, repeat the steps.
13.2. Playback Color
●Press the C button to activate the manual mode.
●Afterwards you press the numeric button where you have saved the desired color.
● The LED indicator light will ash and the stored color is played.
Product-Notes
Manual
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 8/9
13.3. Fade Time setting for the color change
●Hold for about 5 second the button „C“ until all LEDs turn on once. Then, release the button and the button
ashes repeatedly.
●Choose one of these buttons 1-9, P, C, B or S according to set the fade time
Key 1 2 3 4 5 6 7 8 9 P/C/B/S
Fade-Time 1s 2s 3s 4s 5s 6s 7s 8s 9s 0s (keine Fade-Zeit)
● All indicator lights will ash once to conrm the setting.
●The existing mode ends and automatically switches to normal operation.
14.Save scene
Up to 9 scenes can be saved in manual mode on the numeric keypad.
●Press the P or S button for 1 second to activate the automatic mode. The following is a key tone and the
indicator lights.
●Turn the dial to selct the desired program or adjust the speed.
●Keep the numeric key on which you want to store the Scene button for 2 seconds..
● All indicator lights will ash once to conrm that the scene has been recorded with the appropriate speed
and brightness adjustment to the number key.
●To save additional scenes on the numeric keys, repeat the steps.
14.1. Playback scene
●Press the P or S button to activate the automatic mode.
●Then press the numeric key on which you have saved the desired scenen.
● The LED indicator light will ash and the stored scene is played back.
14.2. Save scene - Lock / Unlock
●To lock save the scene, press and hold the key S and P pressed for 10s.
●The S button is not available now.
●To unlock save the scene, press and hold the key S and P pressed for 10s.
●The S button is now available again.
Product-Notes
Manual
Article No.: 843003
Deko-Light Elektronik-Vertriebs GmbH 26.11.2018
Technical Data can be changed without advance notice. Errors excepted. 9/9
15.Key tones
● To turn the key tones on or o, press the keys 1, 2, 3, and 9 at the same time.
● All buttons will ash once to conrm the input.
●In the Setting key tones On the key tones when reaching minimum or maximum setting values (eg
brightness) are switched o.
● In the setting key tones o all buttons ash three times when reaching minimum or maximum set values
(eg brightness).
16.General Settings
To restore the basic settings of the ART-9RGBW, press and hold the P and B buttons for 10s. All user settings
will be lost.
17.Online Control
Each ART-9RGBW can be connected at the rear of the device via the „Link-IN / OUT“ port, this allows users to
use the online control for multi-device. Please note that a maximum of 32 devices can be connected to a link.
In Online status the color or Program selection is transmitted and reproduced through the programmed
numeric keys to all connected devices.
18.Send Data
Hold down the P, C, B and S keys for 5s until all keys blink. Press the S key to send the data to the connected
diveces now. The process takes about 10 seconds, during which time the four keys light up in sequence. The
connected devices working normal after sending the data.
Table of contents
Languages:
Other DekoLight Remote Control manuals
