Delabie 2200 User manual

2200/2400/2500/2700
NT 2500
Indice O
Mitigeurs mécaniques pour lavabo,
évier, douche & bain-douche
Mechanical mixers for washbasins,
sinks, showers and shower/baths
Mechanische Mischbatterien für
Waschtisch, Ausguss, Dusche & Wanne
Baterie mechaniczne do umywalki,
zlewu, natrysku & wanny
Mechanische mengkranen voor wastafel,
spoeltafel, douche en bad-douche
Monomandos mecánicos para lavabo,
fregadero, ducha y baño-ducha
Misturadoras mecânicas para lavatório,
lava-louças, duche ou banheira/duche
Механические смесители для
раковины, мойки, душа и ванной-душа
DE
FR
EN
PL
NL
ES
PT
RU
Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację przed
montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
Purgar cuidadosamente las tuberías
antes de la instalación y de la utilización del producto.
Purgar cuidadosamente as canalizações
antes da colocação e utilização do produto.
Перед установкой и подключением устройства тщательно промыть
канализационные трубы напором воды.
FR
EN
DE
PL
NL
ES
PT
RU

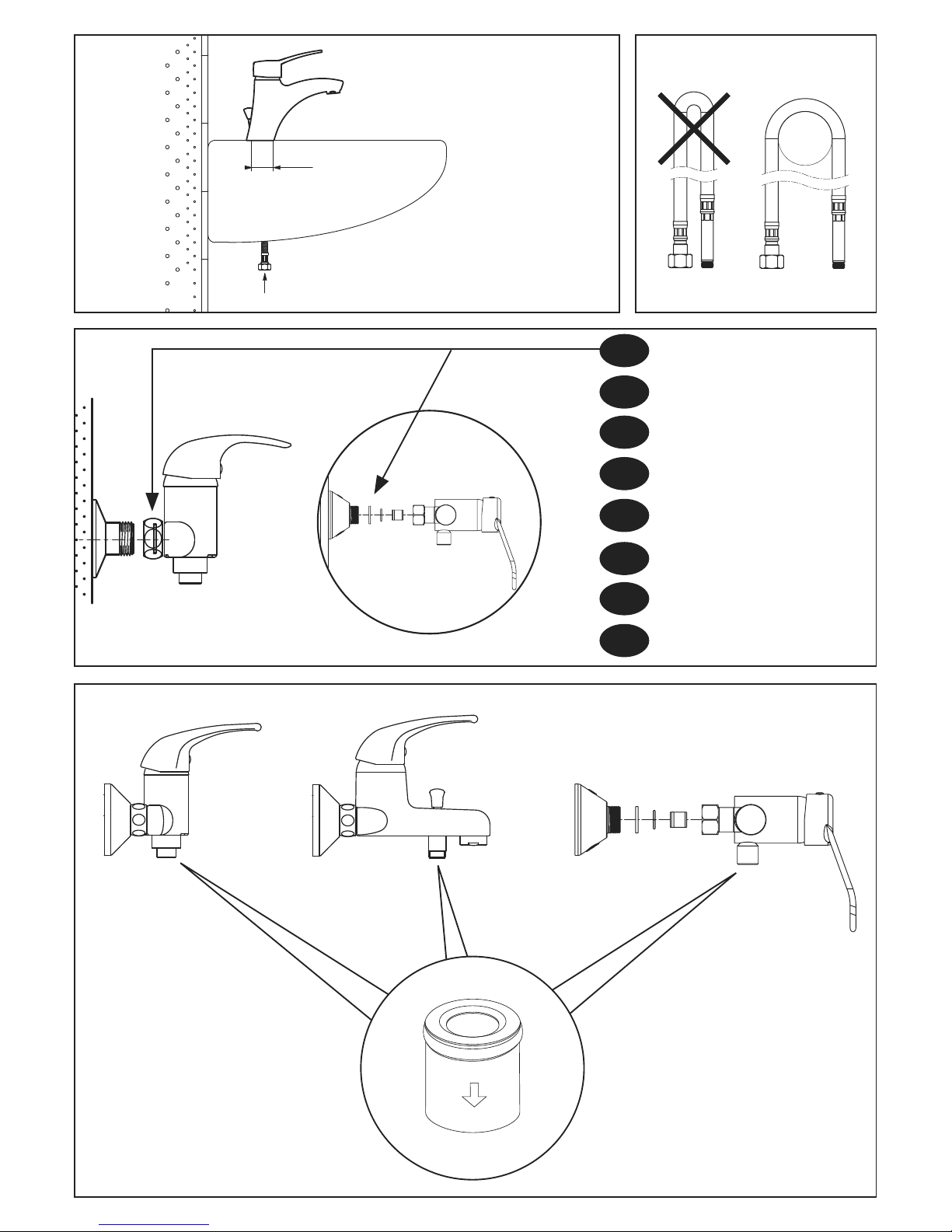

ø 34
3/8”
A B
D
Ø50
Joint d’étanchéité
Waterproof washer
Dichtung
Uszczelka
Dichting
Junta de estanqueidad
Junta de estanquidade
Герметичная прокладка
DE
FR
EN
PL
NL
ES
PT
RU
C

F1
F2
a
cb
a
cb

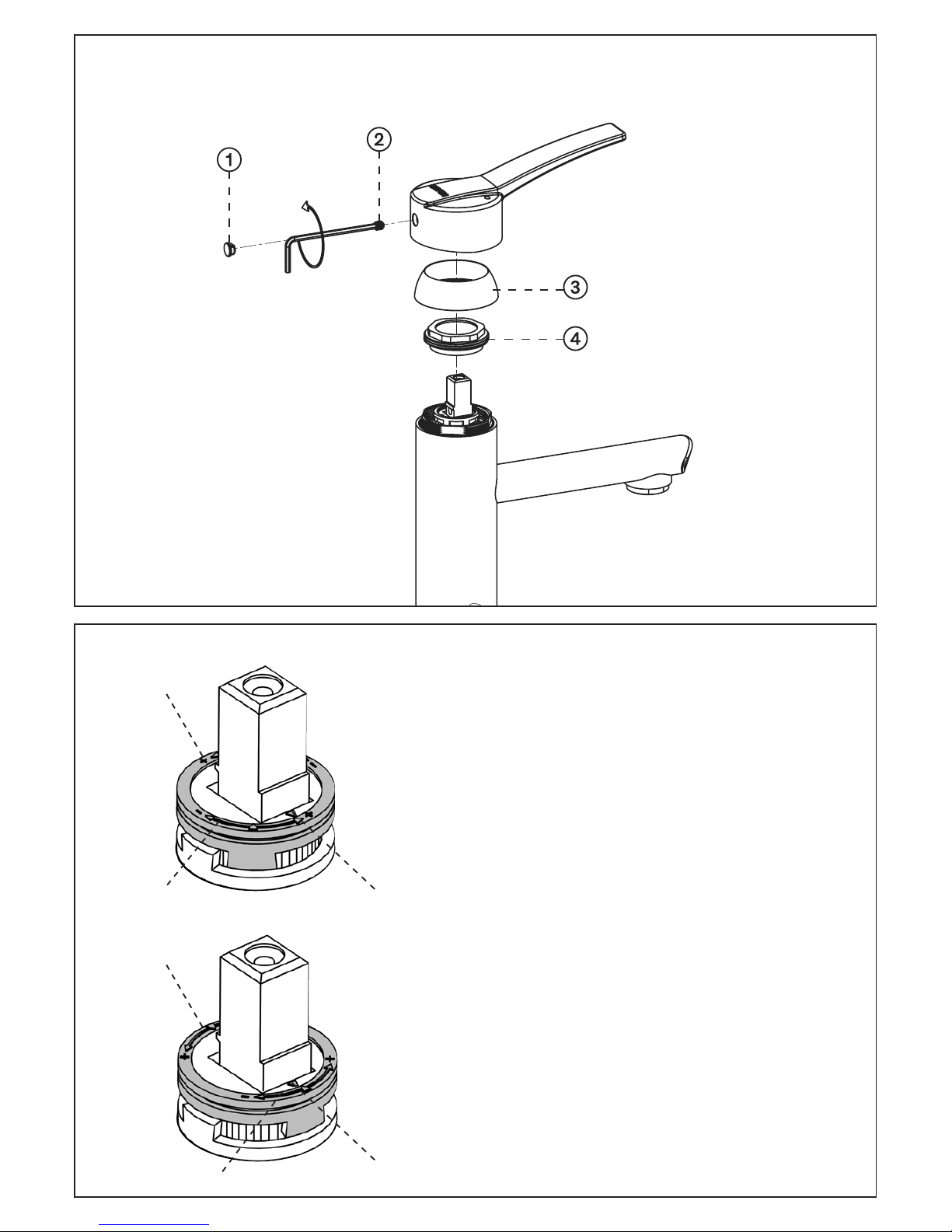

a Bague de réglage / Index ring / Einstellring / Pierścień
regulujący / Begrenzingsring / Tope de temperatura /
Limitador de temperatura / Регулирующее кольцо.
b Repère eau mitigée sur la cartouche / Mixed water
marker on the cartridge / Markierung Mischwasser
auf der Kartusche / Oznaczenie WM na głowicy /
Markering gemengd water op binnenwerk / Marca
en agua mezclada sobre el cartucho / Marca de água
misturada no cartucho / Маркер смешанной воды на
картридже.
c Repère eau mitigée sur la bague / Mixed water marker
on the index ring / Markierung Mischwasser auf
dem Ring / Oznaczenie WM na pierścieniu / Markering
gemengd water op begrenzingsring / Marca en agua
mezclada sobre el tope / Marca de água misturada no
limitador / Маркер смешанной воды на кольце.
E

INSTALLATION
• Mitigeur : alimenter en eau froide et en eau chaude à 70°C maximum (recommandée à 45°C
pour éviter les risques de brûlure).
• Pression : 1 bar (100kPa) à 5 bar (500 kPa) recommandée 3 bar (300 kPa).
Différence de pression aux entrées : 1 bar maxi.
• Veiller à ne pas pincer les flexibles (Fig. B).
RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d’études fluides et les règles de l’art.
• Respecter le diamètre des tuyauteries permet d’éviter les coups de bélier ou pertes de pression/
débit (voir le tableau de calcul du catalogue et en ligne sur www.delabie.fr).
• Protéger l’installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence
d’entretien (pression conseillée 1 à 5 bar).
• Poser des vannes d’arrêt à proximité des robinets facilite l’intervention d’entretien.
• Les canalisations, filtres, clapets antiretour, robinets d’arrêt, de puisage, cartouche et tout appareil
sanitaire doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.
POSE DE LA ROBINETTERIE
Mitigeurs classiques :
• Mitigeurs monotrou de lavabo ou d’évier sur table (Fig. A) :
- Monter le corps de la robinetterie sur le lavabo ou l’évier (perçage Ø 34 mm) puis bloquer
les deux écrous sur les tiges filetées.
- Raccordement par flexibles PEX F3/8".
- Prévoir une étanchéité adaptée entre la robinetterie et le plan de travail en fonction du support de pose.
• Mitigeurs d’évier, douche muraux et mitigeur bain-douche (Fig. C) :
l’écart entre les arrivées d’eau est rarement identique à l’entraxe du mitigeur (150 mm 20).
Les raccords excentrés fournis permettent de pallier ce problème.
• Mitigeurs avec raccords standards :
1) Étancher le raccord fileté 1/2" avec un ruban spécial puis, visser les raccords excentrés
en formant un angle droit avec le mur.
2) Placer les raccords excentrés vissés à l’écartement voulu à l’horizontal puis serrer les rosaces
à la main contre le mur sur les raccords excentrés.
3) Placer les joints d’étanchéité dans les écrous du robinet et serrer le mitigeur
à l’aide d’une clé à prise plate.
• Mitigeurs fournis avec raccords STOP/PURGE ou STOP/CHECK :
se référer à la notice spécifique jointe avec les 2 raccords (réf. 855027.2P ou 855755.2P).
PROTECTION ANTIPOLLUTION
Suivant l’application de la norme NF EN 1717
• Nos mitigeurs de douche, bain-douche et à douchette extractible comportent une protection antipollution
contre les retours d’eau (voir positionnement (Fig. D)), qui ne doit en aucun cas être retirée.
• La mise en place du mitigeur ne dispense pas de la protection appropriée devant exister
à l’origine des canalisations privatives conformément aux dispositions de la réglementation sanitaire
en vigueur (Règlement sanitaire départemental, arrêtés, guides techniques de référence...).
RÉGLAGE DU DÉBIT
Cartouche céramique Ø 40 :
• Mitigeurs de lavabo/évier : débit limité à 5 l/min à 3 bar.
• Mitigeurs de douche : débit régulé à 9 l/min.
FR

RÉGLAGE DE TEMPÉRATURE
Limitation de température :
• En sortie d’usine, tous les modèles de mitigeurs sont livrés avec butée de limitation de température
enclenchée pour éviter tout risque de brûlure.
En cas d’alimentation en eau chaude prémitigée, la butée de température maximale
sera désactivée sur le mitigeur du point de puisage.
• La température maximale de l’ECS est fixée à 50°C pour les points de puisage destinés à la toilette
(Arrêté du 30/11/05).
Réglage de la butée d’eau mitigée :
Pour modifier le préréglage, déclipser puis repositionner la bague de butée située sous la manette.
• La position de la bague permet de limiter la température à la sortie du mitigeur.
• Pour accéder à la cartouche (Fig. E), démonter la manette en déclipsant la pastille a, dévisser
la vis à l’aide d’une clé Allen de 2,5 bpuis dévisser le cache écrou sur le corps de la robinetterie c.
Retirer l’écrou en plastique .
• Pour modifier le réglage de l’eau chaude (EC) (Fig. F1), déclipser la bague de butée aet la tourner
dans le sens des aiguilles d’une montre pour diminuer le réglage de l’eau chaude, ou dans le sens
inverse des aiguilles d’une montre pour l’augmenter. Repositionner la bague en vérifiant la température
de sortie du mitigeur pour obtenir la température maximum désirée.
• Pour revenir dans la position eau chaude maximum (Fig. F2), aligner le repère de la bague b
avec le repère se situant sur la cartouche c.
MAINTENANCE
• Nos robinetteries résistent aux chocs thermiques et aux chocs chimiques définis par la réglementation.
• Vérifier au moins une fois par an et aussi souvent que nécessaire, le fonctionnement de la cartouche,
en cas de dysfonctionnement, prévoir le remplacement de la cartouche.
• Les clapets antiretour et filtres doivent être vérifiés au moins une fois par an et aussi souvent
que nécessaire suivant la qualité de l’eau. En cas de dysfonctionnement, prévoir le détartrage
ou le remplacement des pièces usées ou abîmées.
• Sur l’ensemble des mitigeurs, le couple de serrage de maintien de la cartouche dans le corps
du mitigeur doit être compris entre 8 et 10 Nm pour éviter les risques de fuite.
Note : en cas de fuite sur les mitigeurs avec bec tournant, remplacer les 2 joints à lèvres d’étanchéité.
ENTRETIEN & NETTOYAGE
• Nettoyage du chrome et de l’Inox : ne jamais utiliser d’abrasifs ou tout autre produit à base
de chlore ou d’acide. Nettoyer à l’eau légèrement savonneuse avec un chiffon ou une éponge.
• Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pour la vider
de son contenu d’eau. En cas d’exposition prolongée au gel, nous recommandons de démonter
les mécanismes et de les stocker à l’abri.
FR
Service Après-Vente:
Tél.: + 33 (0)3 22 60 22 74 - e-mail: [e-mail]
Notice disponible sur : www.delabie.fr

INSTALLATION
• Mixer: Supply with cold water and hot water at 70°C maximum (we recommend 45°C to avoid
the risk of scalding).
• Pressure: 1 - 5 bar (100 - 500kPa), we recommend 3 bar (300kPa). Maximum pressure differential
at the inlets: 1 bar.
• Take care not to pinch the flexibles (Fig. B).
REMEMBER
•Our mixers must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications of the fluid engineer.
•Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer
(see calculation table in our brochure and online at www.delabie.com).
•Protect the installation with filters, water hammer absorbers and pressure reducers to reduce
the frequency of maintenance (recommended pressure from 1 to 5 bar maximum).
•Install stopcocks close to the mixer to facilitate maintenance.
• The pipework, filters, non-return valves, stopcocks, bib taps, cartridge and all sanitary fittings should
be checked at least once a year, and more frequently if necessary.
INSTALLING THE MIXERS
Standard mixers:
• Deck-mounted, single hole washbasin or sink mixers (Fig. A):
- Mount the mixer body on the washbasin or sink (drill hole Ø 34mm) and tighten the two nuts
on the threaded rods.
- Connect using F3/8" PEX flexibles*.
- Ensure a suitable waterproof seal between the mixer and the work plan appropriate
to the type of installation.
• Wall-mounted mixers for sinks and showers or shower/baths (Fig. C):
Off-set connectors enable adjustable pipe-centres (150mm 20).
• Mixers with standard connectors:
1) Using FTPE tape or waterproof sealant on the 1/2" threaded connector, tighten the off-set connectors
at right angles to the wall.
2) Mount the conical cover plates and adjust connectors to fit, ensuring that the mixer is horizontal.
Tighten the cover plates onto the offset connectors by hand.
3) Insert the waterproof washers into the valve nuts and tighten the mixer using a spanner.
• Mixers supplied with STOP/PURGE or STOP/CHECK connectors:
see the installation guide supplied with the 2 connectors (ref. 855027.2P or 855755UK.2P).
* For copper tails or 15 mm compression fitting options please contact Technical Support.
ANTIPOLLUTION PROTECTION
Compliance with the European standard EN 1717
• Our mixers for showers, shower/baths and retractable shower heads have non-return valves
to prevent dirty water flowing back into the system (for non-return valve location see (Fig. D)).
These should not be removed in any circumstance.
• The sink, shower and shower/bath mixers should be installed in accordance with the Water Supply
(Water Fittings) Regulations 1999 and in accordance with local health or other appropriate regulations
(Department of Health, directives, technical memoranda, etc.).
ADJUSTING THE FLOW RATE
Ceramic cartridge Ø 40mm:
• Washbasin/sink mixers: Flow rate limited to 5 lpm at 3 bar.
• Shower mixers: Flow rate regulated at 9 lpm.
EN

ADJUSTING THE TEMPERATURE
Temperature limiter:
• All hospital mixers are fitted with the maximum temperature limiter pre-set at the factory.
Where thermostatic mixing valves are installed the temperature limiter
MUST BE REMOVED from all point-of-use mixers.
• Recommended maximum temperature settings for UK healthcare applications are: bidets 38°C,
washbasins and showers 41°C. For all othercountries please referto the relevant hot water safety guidelines.
Adjusting the mixed water temperature limiter:
To adjust the pre-set maximum temperature, unclip and reposition the index ring located
beneath the control lever.
• The position of the index ring will limit the water temperature at the mixer outlet.
• To access the cartridge (Fig. E), remove the control lever by removing the cover cap a,
unscrew the grub screw busing a 2.5mm Allen key, and unscrew the collar cfrom the mixer body.
Remove the plastic nut .
• To change the hot water (HW) setting (Fig. F1), unclip the index ring aand turn clockwise to lower
the temperature, or anti-clockwise to increase it. Replace the index ring and check the temperature
at the mixed water outlet to achieve the desired maximum temperature.
• To return to the maximum hot water position (Fig. F2), align the marker on the index ring b
with the marker on the cartridge c.
MAINTENANCE
• Our mixers will withstand thermal and chemical shocks as described by current guidelines.
• Check the operation of the cartridge at least once a year, and more frequently if necessary.
In case of malfunction, replace the cartridge.
• Non-return valves and filters must be checked at least once a year and more often if the water quality
necessitates. In the event of malfunction, de-scale or replace worn or damaged parts.
• Across all mixers, the torque required to hold the cartridge in the mixer body should be between
8 and 10 Nm to avoid leaks.
Note: In the event of a leak on the mixers with swivel spouts, replace the 2 waterproof lip seals.
MAINTENANCE & CLEANING
• Cleaning chrome and stainless steel: do not use abrasive, chlorine oranyother acid-based cleaning
products. Cleanwith mild soapywater using a cloth ora sponge.
• Frost protection: drain the pipes and operatethe mixer/tap/valve several timesto drain any remaining water.
In the event of prolonged exposure tofrost, we recommendtaking the mechanisms apart and storingthem
indoors.
After Sales Care Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.com
EN

INSTALLATION
• Mischbatterie: Anschluss an Kalt- und Warmwasser von maximal 70°C (Gemäß DIN EN 8062
und VDI Richtlinie 3818 ist die Auslauftemperatur auf maximal 38°C bzw. 40°C zu begrenzen,
um Verbrühungsrisiken zu begrenzen).
• Fließdruck: 1 bar (100kPa) bis 5 bar (500 kPa), 3 bar empfohlen (300 kPa).
Druckdifferenz in den Anschlüssen: max. 1 bar.
• Anschlussschläuche nicht knicken (Abb. B).
HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter
Berücksichtigung der allgemein anerkannten Regeln derTechnik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern,Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Schutzfilter, Rückflussverhinderer,Vorabsperrungen, Auslaufventile, Kartusche und jede
sanitäre Einrichtung müssen so oft wie nötig (mindestens einmal jährlich) überprüft werden.
EINBAU DER ARMATUR
Klassische Mischbatterien:
• Einloch-Mischbatterie für Waschtisch oder Spültisch (Standmontage) (Abb. A):
- Armaturenkörper aufWaschtisch oder Spültisch (Hahnlochbohrung Ø34 mm) dann die beiden
Muttern auf den Gewindestangen festschrauben.
- Anschluss durch flexible Schläuche aus PEX G 3/8.
- Bei unebener Oberfläche geeignete Abdichtung verwenden.
• Wand-Mischbatterie für Spültisch oder Dusche und Wannenfüllarmatur (Abb. C):
Der Abstand der Wasserzuläufe entspricht selten dem Mittenabstand der Armatur (150 mm 20).
Die mitgelieferten SAnschlüsse verschaffen Abhilfe.
• Mischbatterie mit Standard-Anschlüssen:
1. Dichten Sie die Gewinde-Anschlüsse 1/2" mit Dichtungsmasse ab und bringen Sie die
S-Anschlüsse im rechten Winkel zur Wand an.
2. Platzieren Sie die verschraubten SAnschlüsse im gewünschten horizontalen Abstand
und schrauben Sie die Rosetten mit der Hand auf den SAnschlüssen fest.
3. Bringen Sie die Dichtungsringe in den Muttern der Armatur an und ziehen
die Mischbatterie mittels Maulschlüssel fest
• Mischbatterie mit mitgelieferten Anschlüssen STOP/PURGE oder STOP/CHECK:
Halten Sie sich an die bei diesen Anschlüssen (Art. 855027.2P oder 855755.2P) mitgelieferte
Montageanleitung.
SCHUTZ DES TRINKWASSERS VOR VERUNREINIGUNGEN
Gemäß DIN EN 1717
• Unsere Brausearmaturen, Wannenfüllarmaturen und Armaturen mit Auszugsbrause sind mit einer
Sicherungseinrichtung gegen Rückfließen ausgestattet (Position: siehe (Abb. D)), die unter keinen
Umständen entfernt werden darf.
• Beim Einbau der Armatur sind die gültigen Installationsrichtlinien zum Schutz derTrinkwasser-Installation
zu beachten (kommunale bzw. länderspezifische Richtlinien, Verordnungen, technische Regeln...)
DE

DURCHFLUSSREGULIERUNG
Keramik-Kartusche Ø40:
• Mischbatterie für Waschtisch/Spültisch: Durchflussmenge begrenzt auf 5 l/min bei 3 bar.
• Mischbatterie für Dusche: Durchflussmenge reguliert auf 9 l/min.
TEMPERATUREINSTELLUNG
Temperaturbegrenzung:
• Alle Mischbatterien werden werksseitig mit eingerasteter Maximal-Temperaturbegrenzung geliefert,
um jegliches Verbrühungsrisiko zu vermeiden.
Bei Versorgung mit vorgemischtem Wasser sollte der Installateur den Temperaturanschlag
der Mischbatterie an der Entnahmestelle deaktivieren.
• Gemäß DIN EN 8062 ist die Auslauftemperatur auf 38°C zu begrenzen.
Einstellung der Mischwassertemperatur:
Zur Änderung der Voreinstellung den Einstellring (unter dem Hebel) abziehen und neu positionieren.
• Die Position des Einstellrings erlaubt die Mischwassertemperatur-Begrenzung.
• Zugang zur Kartusche (Abb. E), durch Demontage des Hebels: Abdeckung abnehmen a, Schraube
mit 2,5 mm Inbusschlüssel lösen bdann Mutternabdeckung auf dem Armaturenkörper lösen c.
Anschließend die Kunststoffmutter abziehen .
• Änderung der Einstellung TWW (Abb. F1), Einstellring abziehen aund zur Reduzierung der
TWWEinstellung im Uhrzeigersinn drehen oder gegen den Uhrzeigersinn zur Erhöhung.
Einstellring wieder aufsetzen und dabei Mischwassertemperatur überprüfen, um die gewünschte
Maximaltemperatur zu erhalten.
• Maximaltemperatur TWW wieder einstellen (Abb. F2): Markierung auf dem Ring b auf Markierung auf
der Kartusche c ausrichten.
WARTUNG
• Unsere Mischbatterien sind für thermische und chemische Desinfektionen im Rahmen der geltenden
Vorschriften geeignet.
• So oft wie nötig (mindestens einmal jährlich) die Funktion der Kartusche überprüfen, bei
Funktionsstörungen ist ein Austausch der Kartusche vorzusehen.
• Rückflussverhinderer und Filter sind so oft wie nötig und mindestens einmal jährlich zu kontrollieren.
Bei Funktionsbeeinträchtigungen die abgenutzten oder beschädigten Teile entkalken bzw. auswechseln.
• Um das Risiko von Undichtigkeiten zu vermeiden, sollte die Kartusche bei allen Mischbatterien mit
einem Anzugsmoment von 8 bis 10 Nm im Armaturenkörper festgeschraubt werden.
Hinweis: Bei Modellen mit Schwenkauslauf: Im Falle einer Undichtigkeit oberhalb der Armatur
die beiden Lippendichtungen austauschen.
INSTANDHALTUNG & REINIGUNG
• Reinigung der Chrom- und Edelstahlteile: niemals scheuernde, chlor- odersäurehaltige Produkte
verwenden. Mit leichter Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
• Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen. Ist der Mechanismus
längerem Frost ausgesetzt, empfiehlt sich die Demontage und Einlagerung empfindlicherBauteile.
DE
Technischer Kundendienst:
Tel.: +49 (0) 231 - 49 66 34 - 12 - E-Mail: [e-mail]
Anleitung verfügbar unter: www.kuhfuss-delabie.de

INSTALACJA
• Bateria: podłączyć wodę zimną i ciepłą, maksymalnie 70°C (zalecane 45°C w celu uniknięcia
ryzyka oparzenia).
• Ciśnienie: 1 bar (100 kPa) do 5 barów (500 kPa), zalecane 3 bary (300 kPa). Różnica ciśnień
na przyłączach: maksymalnie 1 bar.
• Uważać, aby nie uszkodzić wężyków (Rys. B).
UWAGA
•Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
•Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości
wypływu (tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).
•Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia,
zmniejsza częstotliwość konserwacji (Zalecane ciśnienie: 1 do 5 barów).
•Instalacja zaworów odcinających w pobliżu armatury ułatwia konserwację.
• Instalacja, filtry, zawory zwrotne, zawory odcinające i czerpalne, głowice oraz każde urządzenie
sanitarne muszą być sprawdzane tyle razy ile jest to konieczne, jednak nie mniej niż raz w roku.
MONTAŻ BATERII
Tradycyjne baterie:
• Baterie stojące 1-otworowe do umywalki lub zlewozmywaka (Rys. A):
- Zamontować korpus baterii na umywalce lub zlewozmywaku (otwór Ø34 mm), następnie dokręcić
dwie nakrętki na gwintowanych trzpieniach.
- Podłączenie do wody za pomocą wężyków PEX W3/8".
- Należy przewidzieć odpowiednie uszczelnienia między armaturą a umywalką/zlewem w zależności
od materiału, na którym jest montowana bateria.
• Baterie zlewozmywakowe lub natryskowe ścienne i baterie wannowo-natryskowe (Rys. C):
rozstaw przyłączy doprowadzanej wody rzadko jest identyczny z rozstawem armatury (150 mm 20).
Dostarczone mimośrody pozwalają na dopasowanie.
• Bateria ze standardowymi mimośrodami:
1. Uszczelnić gwintowane podłączenie ½" specjalną taśmą uszczelniającą, a następnie przykręcić
mimośrodytworząc kąt prosty ze ścianą.
2. Ustawić przykręcone mimośrody na odpowiedniej odległości w linii poziomej, a następnie
przykręcić ręcznie do ściany rozety na mimośrodach.
3. Włożyć uszczelki w nakrętki baterii i przykręcić baterię za pomocą płaskiego klucza.
• Baterie dostarczane z mimośrodami STOP/OPROŻNIANIE lub STOP/CHECK:
Zobacz osobną ulotkę dostarczaną z 2 mimośrodami (nr 855027.2P lub 855755.2P).
OCHRONA ANTYSKAŻENIOWA
Według zalecenia normy PN EN 1717
• Nasze baterie natryskowe, wannowo-natryskowe i z wyciąganą słuchawką zawierają blokadę
antyskażeniową chroniącą przed przepływem zwrotnym wody (zobacz pozycję (Rys. D)),
której nie należy w żadnym wypadku zdejmować.
• Zgodnie z obowiązującymi przepisami sanitarnymi instalacja baterii nie zwalnia instalatora
od zamontowania odpowiedniej ochrony przed przepływem zwrotnym w instalacji.
PL

REGULACJA WYPŁYWU
Głowica ceramiczna Ø40
• Baterie umywalkowe/zlewozmywakowe: Wypływ ograniczony do 5 l/min przy 3 barach.
• Baterie natryskowe: wypływ nastawiony na 9 l/min.
REGULACJA TEMPERATURY
Ograniczenie temperatury:
• Wszystkie nasze modele baterii są dostarczane z ustawionym ogranicznikiem temperatury,
aby uniknąć ryzyka oparzenia.
W przypadku zasilania w wodę zmieszaną, instalator powinien zdjąć ogranicznik
temperatury maksymalnej na baterii w punkcie czerpalnym.
• Temperatura maksymalna CWU jest ustawiona między 55°C a 60°C w punktach czerpalnych
(Dz.U. Nr 75, poz. 690 Rozporządzenie Ministra Infrastruktury z 12/04/2002).
Regulacja ogranicznika temperatury wody zmieszanej
Aby zmienić ustawienia należy odczepić i zmienić pozycję pierścienia ograniczającego pod uchwytem.
• Pozycja pierścienia ogranicza temperaturę na wyjściu baterii.
• Aby dostać się do głowicy (Rys. E) należy zdjąć uchwyt odczepiając zaślepkę a,
odkręcić śrubkę za pomocą imbusa nr 2,5 bi odkręcić osłonę nakrętki na korpusie c.
Zdjąć plastikową nakrętkę .
• Aby zmienić ustawienia wody ciepłej (WC) (Rys. F1), należy odczepić pierścień ograniczający a
i przekręcić w kierunku wskazówek zegara, aby zmniejszyć temperaturę wody ciepłej lub odwrotnie,
aby ją zwiększyć. Ustawić ponownie pierścień sprawdzając temperaturę na wyjściu baterii,
aby otrzymać odpowiednią maksymalną temperaturę.
• Aby powrócić do pozycji maksymalnej temperatury wody ciepłej (Rys. F2), należy dopasować znak
na pierścieniu bze znakiem na głowicy c.
KONSERWACJA
• Nasza armatura jest odporna na dezynfekcję termiczną i dezynfekcję chemiczną, które są opisane
w przepisach prawnych.
• Sprawdzać przynajmniej raz w roku (i jak tylko jest to konieczne) funkcjonowanie głowicy. W przypadku
złego funkcjonowania należy wymienić głowicę.
• Zawory zwrotne i filtry należy sprawdzać przynajmniej raz w roku (i jak tylko jest to konieczne)
w zależności od jakości wody. W przypadku złego funkcjonowania należywyczyścić elementy lub je
wymienić jeśli są zużyte lub uszkodzone.
• We wszystkich bateriach siła dokręcenia głowicy w korpusie baterii musi wynosić między 8 a 10 Nm,
aby uniknąć ryzyka przecieku.
Uwaga: W przypadku przecieku baterii z ruchomą wylewką należy wymienić 2 uszczelki wargowe.
OBSŁUGA I CZYSZCZENIE
• Czyszczenie chromu i stali nierdzewnej: nie należy używać środków żrących, na bazie chloru lub
kwasu. Czyszczenie wodą z mydłem, za pomocą miękkiej szmatki lub gąbki.
• Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić celem ewakuacji wody.
W przypadku długotrwałego narażenia mechanizmów na mróz zalecamy ich demontaż i przechowywanie
w temperaturze pokojowej.
PL
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: serwis.t[email protected]
Ulotka jest dostępna na stronie: www.delabie.pl

INSTALLATIE
• Mengkraan: Aanvoer van koud water en warm water aan maximum 70°C (45°C aanbevolen
om brandwonden te vermijden).
• Druk: 1 (100 kPa) tot 5 (500 kPa) dynamische bar, aanbevolen 3 bar (300 kPa). Drukverschil
op toevoeren maximaal 1 bar.
• Zorg dat de flexibles niet gekneld zitten (Fig. B).
AANBEVELINGEN
•Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende
reglementering, de voorschriften van de studieburelen en de "regels der kunst" dienen te respecteren.
•Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen
tegen te gaan (zie de berekeningstabel in de catalogus of op www.delabiebenelux.com).
•Bescherm de installatie met filters, waterslagdempers of drukregelaars en beperk zo het onderhoud
(Aanbevolen druk: 1 tot 5 bar).
•Plaats stopkranen in de nabijheid van de kraan om eventuele onderhoudswerken te vergemakkelijken.
• De leidingen, filters, terugslagkleppen, stopkranen, tapkranen, binnenwerken en andere sanitaire
toestellen dienen zo vaak als nodig gecontroleerd te worden of toch minstens 1 per jaar.
PLAATSEN VAN DE KRAAN
Klassieke mengkranen:
• Eéngatsmengkranen voor wastafel of spoeltafel - bladmontage (Fig. A):
- Bevestig het kraanlichaam op de wastafel of spoeltafel (boring Ø 34 mm). Bevestig vervolgens
de 2 moeren op de draadstangen.
- Aansluiten d.m.v. PEX flexibels F3/8".
- Zorg voor een geschikte afdichting tussen kraan en werkblad, afhankelijk van het type ondergrond.
• Muurmengkranen voor spoeltafel of douche en bad/douchemengkranen (Fig. C):
de afstand tussen de aansluitpunten is zelden gelijk aan de tussenafstand van de kraan (150 mm 20),
de meegeleverde excentrische koppelingen verhelpen dit probleem.
• Mengkranen met standaard koppelingen:
1. Plaats dichtingsmiddel op de schroefdraad 1/2" en schroef vervolgens de koppelstukken
in de muur zodat ze een rechte hoek vormen.
2. Plaats de S-koppelingen horizontaal op de gewenste afstand en draai vervolgens de rozetten
op de koppelingen vast tegen de muur.
3. Plaats de dichtingsringen in de moeren van de kraan en draai de mengkraan
op de koppelstukken vast met een platte dopsleutel.
• Mengkranen geleverd met STOP/LEEGLOOP of STOP/CHECK koppelingen:
Raadpleeg de gebruiksaanwijzing meegeleverd met de koppelingen (ref. 855027.2P of 855755.2P).
ANTIVERVUILINGSBEVEILIGING
Conform met de norm NF EN 1717
• Onze douchemengkranen, bad-douchemengkranen en mengkranen met uittrekbare sproeier
zijn uitgerust met een anti-vervuilingsbeveiliging tegen terugkerend water (zie schema (Fig. D)),
die in geen enkel geval losgemaakt mag worden.
• Het plaatsen van deze kranen betekent echter niet dat er geen geschikte beveiliging geplaatst moet
worden aan het begin van de private leidingen zoals voorgeschreven door de geldende reglementering
inzake sanitaire leidingen.
NL

DEBIETREGELING
Keramisch binnenwerk Ø 40:
• Mengkranen voor wastafel of spoeltafel: Debiet beperkt op 5 l/min bij 3 bar.
• Douchemengkranen: ingesteld op 9 l/min.
TEMPERATUURREGELING
Temperatuurbegrenzing:
• Alle modellen mengkranen worden geleverd met een vooringestelde temperatuurbegrenzing om
zo elk risico op verbranding tegen te gaan. Wanneer men gaat voeden met voorgemengd water,
zal men de temperatuur blokkeringsring verwijderen op de mengkraan aan het aftappunt.
• De maximumtemperatuur van het sanitair warm water is ingesteld op 50°C voor de aftappunten
bestemd voor het wassen (Besluit van 30/11/05).
Regelen van de temperatuur begrenzingsring:
Om de vooringestelde temperatuurbegrenzing te wijzigen, de regelring juist onder de greep losclipsen
en opnieuw instellen.
• De positionering van de ring laat toe de temperatuur op de uitgang van de kraan te begrenzen.
• Om toegang te krijgen tot het binnenwerk (Fig. E), de greep demonteren door het knopje in te drukken a,
de schroef losmaken met behulp van een inbussleutel 2,5 ben vervolgens het afdekkapje
van de schroef op het kraanlichaam losschroeven c. Verwijder de plastieken moer .
• Om de warmwater regeling te wijzigen (WW) (Fig. F1), de begrenzingsring losclipsen a en in wijzerzin
draaien om de warmwaterregeling te verminderen, in tegenwijzerzin draaien om die te vermeerderen.
De ring terugplaatsen en ondertussen de temperatuur aan de uitgang controleren om zeker te zijn dat
de gewenste maximumtemperatuur bekomen wordt.
• Om terug te keren naar de maximum warmwatertemperatuur (Fig. F2), de inkeping op de ring b
op dezelfde plaats als de inkeping op het binnenwerk plaatsen c.
SERVICE
• Onze kranen zijn bestand tegen thermische en chemische spoelingen, zoals gedefinieerd in de van
kracht zijnde regels.
• Controleer minstens 1 per jaar en zo vaak als nodig de werking van het binnenwerk. Bij een slechte
werking overgaan tot de vervanging van het binnenwerk.
• Controleer minstens 1 per jaar en zo vaak als nodig, afhankelijk van de kwaliteit van het water,
de werking van de terugslagkleppen en filters. Bij een slechte werking overgaan tot ontkalking
of vervanging van de beschadigde onderdelen.
• De aanspankracht van het binnenwerk moet tussen 8 en 10 NM zijn om eventuele lekken te voorkomen.
N.B.: Wanneer bij de mengkranen met draaibare uitloop een lek zou ontstaan, dienen de 2 lipdichtingen
vervangen te worden.
SCHOONMAKEN & ONDERHOUD
• Reinigen van chroom en rvs: gebruik nooit schuurmiddelen en chloorhoudende of andere chemische
producten: reinig met zeepwater en een zachte doek of spons.
• Vorstvrij stellen: spoel de leidingen en stel de kraan enkele keren na elkaar in werking zodat ze volledig
geledigd wordt. Bij blootstelling aan vorst, raden we aan het mechanisme te demonteren en afte schermen.
NL
Dienst Na Verkoop en Technische dienst:
Tel.: + 32 (0)2 520 16 76 - e-mail: [email protected]
Deze handleiding is beschikbaar op www.delabiebenelux.com

INSTALACIÓN
• Mezclador: suministrar agua fríay agua caliente hasta 70°C (se recomienda 45°C para evitar escaldaduras).
• Presión: 1 bar (100kPa) a 5 bar (500 kPa) se recomienda 3 bar (300 kPa). Diferencia de presión en las
entradas: máxima de 1 bar.
• No se debe pellizcar los flexibles (Fig. B).
RECUERDO
• Nuestras griferías deben estar instaladas por instaladores profesionale respetando
las reglamentaciones vigentes, las prescripciones de las oficinas de proyectos fluidas.
•Respetar el diámetro de las tuberías permite evitar los golpes de ariete o pérdidas de presión/gasto
(ver cuadro de cálculo del catálogo y en línea sobre www.delabie.fr).
•Proteger la instalación con filtros, antiarietes o reductores de presión disminuye la frecuencia
de mantenimiento (presión aconsejada 1 a 5 bar).
•Poner llaves de paso cerca de los grifos facilita la intervención de mantenimiento.
• Las tuberías, las llaves de paso, y todo aparato sanitario deben revisarse siempre que sea necesario
y por lo menos una vez al año.
INSTALACIÓN DE LA GRIFERÍA
Mezcladores clásicos:
• Mezclador de lavabo o fregadero (en mesa) (Fig. A):
- Poner el cuerpo de la grifería sobre el lavabo o el fregadero (agujereamiento 34 mm).
Después, bloquear ambas tuercas sobre los tallos aterrajados.
- Conexión por flexibles PEX F3/8".
- Prever una impermeabilidad adaptada entre la griferíay el plan (superficie) de trabajo con arreglo al soporte.
• Mezclador de lavabo o fregadero (en mesa) y mezclador de baño/ducha (Fig. C):
La distancia entre las llegadas de agua no es siempre idéntica a la grifería (150mm  20).
Por eso, los racores excéntricos suministrados permiten solucionar el problema.
• Mezclador con racores estándares:
1. Cerrar herméticamente el racor fileteado 1/2" con una cinta especial y, apretar los racores
suministrados respectando un ángulo de 90° con la pared.
2. Una vez los racores excéntricos apretados según la distancia deseada, en una posición horizontal,
apretar los rosetones con la mano contra la pared en los racores excéntricos.
3. Poner las juntas de estanqueidad en las tuercas del grifo y apretar el mezclador
con una llave.
• Mezclador suministrado con racores STOP/PURGA o STOP/CHECK:
ver el folleto explicativo específico junto a los dos racores (ref. 855027.2P o 855755.2P).
PROTECCIÓN ANTIPOLUCIÓN
Según la aplicación de la norma EN 1717
• Nuestros grifos mezcladores de ducha, baño y ducha y con ducheta extraíble contienen una protección
anti polución contra las vueltas de agua (ver posicionamiento (Fig. D)), que no debe ser retirada
en ningún caso.
• La colocación del grifo mezclador no dispensa la protección adaptada delante de existir al principio
de las canalizaciones privativas respecto a las disposiciones de la reglamentación sanitaria vigente
(Legislación sanitaria departamental, órdenes, guías técnicos de referencia).
ES

ARREGLO DE CAUDAL
Cartucho cerámico diam 40:
• Mezclador de lavabo: caudal limitado a 5 l/min a 3 bar.
• Mezclador de ducha: caudal regulado a 9 l/min.
ARREGLO DE TEMPERATURA
Limitación de temperatura:
• De fábrica, todos los modelos de mezcladores son entregados con apuntalada por limitación
de temperatura enganchada para evitar todo riesgo de quemadura.
En caso de alimentación en agua caliente premezclada, el tope de temperatura máxima
será desactivado en el mezclador del punto de uso.
• La temperatura máxima del ACS es fijada a 50°C para los puntos de agua destinados a la limpieza.
(Legislación del 30/11/05 en Francia).
Arreglo del tope de temperatura:
Para modificar el prearreglo, declipsar y después reponer el tope de temperatura situado bajo la maneta.
• La posición del tope permite limitar la temperatura a la salida del mezclador.
• Para acceder al cartucho (Fig. E), desmontar la maneta declipsando la pastilla a, destornillar el tornillo
con la ayuda de una llave Allen de 2, 5 bluego destornillar el tapón sobre el cuerpo de la grifería c.
Quitar la tuerca plastica .
• Para modificar el arreglo del agua caliente (AC) (Fig. F1) declipsar el tope ay girarlo en la dirección
de las agujas de un reloj para disminuir el arreglo del agua caliente, o en la dirección inversa para
aumentarlo. Reponer el tope verificando la temperatura de salida del grifo mezclador para obtener
la temperatura máxima deseada.
• Para volver en la posición agua caliente máxima (Fig. F2), alinear la indicación del tope b
con la indicación sobre el cartucho c.
MANTENIMIENTO
• Nuestros grifos mezcladores resisten a choques térmicos y químicos como definido en el reglamento actual.
• Verificar mínimo una vez al año el funcionamiento del cartucho. Si no funciona, cambiar el cartucho.
En caso de mal funcionamiento, prevean la sustitución del cartucho.
• Las válvulas de retención (antiretorno) y los filtros deben ser revisados al menos una vez al año
y cuantas veces sea necesario en función de la calidad del agua. En caso de mal funcionamiento,
prevean una limpieza o la sustitución de las piezas desgastadas o dañadas.
• Para todos los mezcladores, el esfuerzo de torsión necesario para mantener el cartucho en el cuerpo
del mezclador debe ser entre 8 y 10 Nm para evitar fugas de agua.
Nota: en el caso de una fuga en los mezcladores con el caño giratorio, reemplace las dos juntas a prueba de agua.
ENTRETENIMIENTO Y LIMPIEZA
• Limpieza del cromo: jamás utilizar abrasivos u otro producto a base de cloro o a base de ácido.
Limpiar al agua ligeramente jabonosa, con un trapo o una esponja.
• Puesta fuera de helada: purgue las canalizaciones, y accione muchas veces el grifo mezclador para
• vaciarlo de su contenido de agua.
ES
Servicio postventa y Asistencia técnica:
Tel.: [phone] - e-mail: [e-mail]
Estas instrucciónes están disponibles en: www.delabie.es

INSTALAÇÃO
• Misturadora : alimentar com água fria e água quente a um máximo de 70°C (temperatura recomendada
45°C para evitar o risco de queimaduras).
• Pressão : 1 bar (100kPa) a 5 bar (500 kPa) recomendado 3 bar (300 kPa).
Diferença de pressão nas entradas : 1 bar no máximo.
• Garantir que os flexíveis não ficam vincados (Fig. B).
LEMBRESE
• As nossas torneiras devem ser instaladas por instaladores profissionais,respeitando a regras
em vigor, as prescrições dos gabinetes de estudo e as regras de arte.
•Respeitar o diâmetro das tubagens permite evitar os golpes de martelo ou perdas de pressão/débito.
•Proteger a instalação com filtros, anti-golpe de martelo ou redutores de pressão diminui
• a frequência de manutenção (pressão aconselhada 1 a 5 bar).
•Instalar válvulas de segurança na proximidade das torneiras facilita a intervenção de manutenção.
• As canalizações, filtros, vávulas antirretorno, torneiras de segurança, de purga, cartuchos e todos os
aparelhos sanitários devem ser verificados sempre que necessário e pelo menos, uma vez por ano.
COLOCAÇÃO DA MISTURADORA
Misturadoras clássicas :
• Misturadoras monofuro de lavatório ou de lava-louça sobre bancada (Fig. A):
- Montar o corpo da misturadora no lavatório ou lava-louça (furação Ø 34mm) e bloquear as duas
porcas nos pernos roscados.
- Ligação por flexíveis PEX F3/8".
- Prever uma estanquidade adaptada entre a torneira e o plano de trabalho em função do suporte
de colocação.
• Misturadoras de lava-louça, duche de parede e misturadoras banheira-duche (Fig. C):
A distância entre as alimentações de água é raramente idêntica aos entre-eixos da misturadora
(150 mm ±20). As ligações excêntricas fornecidas permitem resolver este problema.
• Misturadoras com ligações standard:
1. Vedar a ligação roscada 1/2" com teflon e seguidamente apertar as ligações excêntricas formando
um ângulo direito com a parede.
2. Colocar as ligações excêntricas roscadas na distância pretendida na horizontal e seguidamente
apertar os espelhos à mão contra a parede sobre as ligações excêntricas.
3. Colocar as juntas de estanquidade nas porcas da misturadora e apertar a mesma com
a ajuda de uma chave de bocas plana.
• Misturadoras fornecidas com ligações STOP/PURGA ou STOP/CHECK:
seguir as instruções específicas fornecidas com as 2 ligações (ref. 855027.2P ou 855755.2P).
PROTEÇÃO ANTIPOLUIÇÃO
Seguindo a aplicação da norma NF EN 1717
• As nossas misturadoras de duche, banheira-duche e de chuveiro extraível douche, possuem uma
proteção antipoluição contra os retornos de água (ver posicionamento (Fig. D)), que, em caso algum,
deve ser retirado.
• A colocacao da misturadora nao dispensa a protecao apropriada devendo existir, na origem,
canalizacoes privativas em conformidade com os regulamentos sanitarios em vigor (Regulamentacao
sanitaria departamental, despachos, guias tecnicos de referencia…).
PT

REGULAÇÃO DO DÉBITO
Cartucho cerâmico Ø 40:
• Misturadoras de lavatório/lava-louça : débito limitado a 5 l/min a 3 bar.
• Misturadoras de duche : débito regulado a 9 l/min.
REGULAÇÃO DE TEMPERATURA
Limitação de temperatura:
• De fábrica, todos os modelos de misturadora são entregues com o limitador de temperatura ativo para
evitar todos os riscos de queimadura. Em caso de alimentação de água quente pré-misturada,
o limitador de temperatura máxima será desativado na misturadora do ponto de utilização.
• A temperatura máxima de AQS é fixada a 50°C para os pontos de utilização destinadas às casas de
banho (Decreto de 30/11/05).
Regulação do limitador de água misturada:
Para modificar a pré-regulação, retirar e reposicionar o limitador situado sob o manípulo.
• A posição do limitador permite limitar a temperatura à saída da misturadora.
• Para aceder ao cartucho (Fig. E), desmontar o manípulo retirando a pastilha a, desapertar o parafuso
com a ajuda de uma chave Allen de 2,5 bdesapertar a proteção da porca no corpo da torneira c.
Retirar a porca em plástico .
• Para modificar a regulação de água quente (AQ) (Fig. F1), retirar o limitador de temperaturaae fazer
girar no sentido dos ponteiros do relógio para diminuir a regulação de água quente, ou no sentido
inverso dos ponteiros do relógio para a aumentar. Reposicionar o limitador verificando a temperatura
de saída da misturadora para obter a temperatura máxima desejada.
• Para obter a posição de água quente máxima (Fig. F2), alinhar o símbolo do limitador bcom o símbolo
que se situa no cartucho c.
MANUTENÇÃO
• As nossas torneiras resistem aos choques térmicos e aos choques químicos definidos pela
regulamentação.
• Verificar pelo menos uma vez por ano e tantas vezes quanto necessário o funcionamento do cartucho,
em caso de mau funcionamento, prever a substituição do cartucho.
• Para o conjunto de misturadoras e de forma a evitar riscos de fuga de água, a força de aperto do
cartucho ao corpo da misturadora deverá ser de cerca de 8 a 10 Nm.
Nota: em caso de fuga de água nas misturadoras com bica giratória, substituir as 2 anilhas de alas
de estanquidade.
MANUTENÇÃO & LIMPEZA
• Limpeza do cromado e do Inox : nunca utilizar produtos abrasivos ou à base de cloro ou ácido.
Limpar com água ligeiramente ensaboada, com um pano ou esponja.
• Riscos de gelo: purgar as canalizações a acionar diversas vezes a misturadora paravazar a água nela contida.
Em caso de exposição prolongada ao gelo, recomendamos desmontar os mecanismos e colocá-los
em local abrigado.
PT
Serviços Após Venda e Assistência técnica:
Tel.: [phone] e.mail: [email protected]t
Esta ficha está disponível em : www.delabie.pt

УСТАНОВКА
•Смеситель: подвести холодную и горячую воду с максимальной разницей температур 70°C
(рекомендовано 45°C , чтобы избежать риска ожога).
•Давление : 1 бар (100 кПА) – 5 бар (500 кПа), рекомендовано 3 бара (300 кПа).
Разница давлений на входе: максимум 1 бар.
•Важно не защемить гибкие шланги (Схема B).
НАПОМИНАНИЕ
• Наша сантехническая арматура должна устанавливаться профессиональными сантехниками
сантехниками с учетом действующих нормативных актов и предписаний проектных бюро.
• Соблюдение диаметра труб позволяет избегать гидравлических ударов или потери давления/
расхода (см. таблицу по расчету в каталоге и на сайте www.delabie.ru).
• Защита установки фильтрами, гасителями гидравлического удара или ограничителями
давления снижает частоту процедур по уходу (рекомендованное давление: 1 - 5 бара).
• Установка запорных вентилей рядом с кранами облегчает техническое обслуживание.
• Канализационные трубы, фильтры, обратные клапаны, запорные вентили, водоразборный кран ,
картридж и любые другие сантехнические устройства должны подвергаться проверке так часто,
как требуется, и как минимум раз в год.
МОНТАЖ СМЕСИТЕЛЯ
Классические смесители:
• Смесители на одно отверстие для раковины или мойки на горизонтальную поверхность (Схема A):
- Установить корпус смесителя на раковину или мойку (отверстие Ø34 мм) и затянуть две гайки
на рифлёные стержни.
- Подсоединить к водопроводу гибкую подводку PEX F3/8".
- Обеспечить герметичность между сантехникой и рабочей плоскостью, в зависимости
от опорной поверхности.
• Настенные смесители для мойки или душа и смеситель для ванной-душа (Cхема C):
расстояние между подводами воды редко совпадает со штихмасом арматуры (150 мм ±20).
Установка эксцентрических коннекторов может сгладить эту проблему.
• Смеситель со стандартными коннекторами:
1. Обеспечить герметичность рифлёного коннектора 1/2" специальной лентой, затем завинтить
эксцентрические коннекторы под прямым углом со стеной.
2. Расположить завинченные эксцентрические коннекторы на желаемом расстоянии по
горизонтали, закрутить розетки к стене, наложив их на эксцентрические коннекторы.
3. Установить герметичные прокладки в гайки крана и затянуть смеситель с помощью
плоского ключа.
• Смесители с коннекторами С ТОП/ОПОРОЖНЕНИЕ или СТОП/ПРОВЕРКА:
См. прилагающуюся к 2 коннекторам инструкцию по установке (арт. 855027.2P или 855755.2P).
ЗАЩИТА ОТ ЗАГРЯЗНЕНИЯ
Согласно норме NF EN 1717
• Наши смесители для душа, для ванной-душа и с выдвижным ручным душем имеют защиту
от обратного тока воды (см. установку (Схема D)), которую нельзя снимать ни в коем случае.
• Установка смесителя не предполагает защиту канализационной системы, которая должна быть
обеспечена в соответствии с действующими санитарными требованиями (государственные
сантехнические стандарты, постановления, технические инструкции...).
RU

РЕГУЛИРОВАНИЕ РАСХОДА
Керамический картридж Ø 40:
• Смесители для раковины/мойки: ограничение расхода до 5 л/мин при давлении 3 бар.
• Смесители для душа: регулирование расхода до 9 л/мин.
РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ
Ограничение температуры:
• При выпуске с завода все модели смесителей оборудованы включенным стопором ограничения
температуры во избежание риска ожога.
В случае подвода предварительно смешанной горячей воды стопор максимальной
температуры должен быть отключен на смесителе в точке водопользования.
• Максимальная температура горячей водопроводной воды - 50 ºС для точек водопользования,
предназначенных для туалета .
Регулирование стопора смешанной воды:
Чтобы изменить предварительную установку, снять и переустановить кольцо стопора,
расположенное под рукояткой.
• Положение кольца позволяет ограничить температуру на выходе из смесителя.
• Для доступа к картриджу (Схема E), вынуть рукоятку, сняв пластинку a, отвинтить винт
шестигранной отверткой 2,5 b, затем отвинтить накладку на гайку на корпусе смесителя c.
Снять пластиковую гайку .
• Чтобы изменить регулирование горячей воды (ГВ) (Схема F1), снять кольцо стопора a
и повернуть его по часовой стрелке, чтобы снизить регулирование горячей воды, или против
часовой стрелки, чтобы увеличить. Установить на место кольцо, проверив температуру на выходе
из смесителя для получения желаемой максимальной температуры.
• Для возвращения в позицию максимальной горячей воды (Схема F2), выровнять метку на кольце b
с меткой на картридже c.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
• Наша сантехническая арматура устойчива к проведению термической и химической обработки
в соответствии с регламентом.
• Проверять минимум раз в год и так часто, как необходимо, функционирование картриджа и в случае
нарушений заменить картридж.
• Обратные клапаны и фильтры должны подвергаться проверке минимум раз в год и по мере
необходимости с учетом качества воды. В случае нарушения работы необходимо очистить налет
или заменить изношенные или поврежденные детали.
• На всех смесителях момент силы при затяжке картриджа в корпусе смесителя должен быть между
8-10 Нм чтобы избежать риска протечек.
Внимание: В случае протечки поворотного излива, заменить 2 герметичные прокладки.
УХОД И ЧИСТКА
• Чистка хромированной поверхности и поверхности из нержавеющей стали: Никогда не
используйте абразивные чистящие средства и другие продукты на основе хлора или кислот. Мойте
тряпкой или губкой в слегка мыльной воде.
• Защита от замораживания: Ополосните канализационные трубы напором воды и нажмите
несколько раз на кнопку крана, чтобы опорожнить от содержащейся в нем воды. В случае
длительного воздействии холодных температур, рекомендуется демонтировать механизм и хранить
в теплом помещении.
RU
Послепродажное обслуживание и техническая поддержка:
АРБАТ ФРАНС: Тел.: [phone]
Электронный адрес: [email protected]
After Sales Care and Technical Support: DELABIE SCS: E-mail: [email protected]
