Dell S3845cdn User manual

Setup Guide
Scan to see how-to videos, documentation, and
troubleshooting information.
Scannez pour voir les vidéos, les documents et
les informations de dépannage.
Escanee para ver vídeos explicativos,
documentación e información sobre
diagnóstico de problemas.
Scan for Support
Dell™ Color Smart Multifunction Printer | S3845cdn
Dell.com/QRL/Printer/S3845cdn
Guide d'installation
Guía de configuración

2
Thank you for choosing Dell
Merci d'avoir choisi Dell
Gracias por elegir Dell

3
1 Verify the contents of the box
Vérification du contenu de la boîte
Compruebe el contenido de la caja
CAUTION:
• Before you set up and operate your Dell printer, read and follow the safety instructions in the
Important Information that comes with your printer.
ATTENTION:
• Avant de configurer et d'utiliser votre imprimante Dell, veuillez lire et suivre les consignes de
sécurité incluses dans Informations Importantes fournies avec votre imprimante.
PRECAUCIÓN:
• Antes de configurar y utilizar su impresora Dell, lea y siga las instrucciones de seguridad en la
Información importante incluida con la impresora.
NOTE:
•The contents of the box vary depending on the country or region you purchased the printer from.
REMARQUE:
•Le contenu de la boîte varie en fonction du pays ou de la région dans lequel vous avez acheté
l'imprimante.
NOTA:
•El contenido de la caja puede variar en función del país o de la región en la que compre la impresora.

4
2 Remove the packing material
Retrait de l'emballage
Quite el embalaje
NOTE:
•The location of adhesive tapes and the shape of the packing material may vary.
REMARQUE:
•L’emplacement des rubans adhésifs et la forme de l'emballage peuvent varier.
NOTA:
•La ubicación de las cintas adhesivas y la forma del embalaje pueden variar.
Tray 1
Bac 1
Bandeja 1

5
3 Prepare the tray and add paper
Préparez le bac et ajoutez du papier
Prepare la bandeja y añada papel
(1) (2)
(3) (4)
(5) (6)

6
NOTE:
•When you load Legal-size paper, extend the tray while pushing the lever located on the front part of the
tray.
REMARQUE:
•Lorsque vous chargez du papier au format Légal, prolonger le plateau en poussant le levier situé sur la
partie avant du magasin.
NOTA:
•Cuando cargue papel tamaño Legal, extienda la bandeja mientras presiona la palanca situada en la
parte frontal de la bandeja.

7
4 Connect the necessary cables
Raccordez les câbles nécessaires
Conecte los cables necesarios
For USB connection, connect the USB cable
Pour la connexion USB, raccordez le câble USB
Para la conexión USB, conecte el cable USB
For Ethernet connection, connect the Ethernet cable
Pour la connexion Ethernet, raccordez le câble Ethernet
Para la conexión Ethernet, conecte el cable Ethernet
Ethernet outlet/hub
Sortie/concentrateur Ethernet
Toma/concentrador Ethernet

8
For Fax connection, connect the telephone cable
Pour la connexion Fax, raccordez le câble téléphonique
Para la conexión de Fax, conecte el cable de teléfono

9
5 Connect the power cable and turn on the printer
Branchez le câble d'alimentation et allumez l'imprimante
Conecte el cable de alimentación y encienda la impresora
NOTE:
•When you turn the printer on for the first time, the install wizard screen to perform the initial setup
appears on the control panel.
REMARQUE:
•Au moment d'allumer l'imprimante pour la première fois, l'assistant d'installation s'ouvrira pour réaliser
le paramétrage initial.
NOTA:
•Cuando encienda la impresora por primera vez, aparecerá la pantalla del asistente de instalación en el
panel de control para establecer la configuración inicial.
3
2
1

10
6 Configure printer settings
Configurer les paramètres de l'imprimante
Configure la configuración de la impresora
Follow the wizard to configure the initial settings, including Language, Date & Time and Measurements. The printer
is ready for use after tapping Done that appears at the end of the settings.
Suivez l'assistant pour configurer les paramètres initiaux, y compris Langue, Date et heure et Mesures. L'imprimante
est prête à l'emploi après avoir tapé sur Terminé qui figure à la fin des réglages.
Siga el asistente para completar la configuración inicial, incluyendo Idioma, Fecha y hora y Medidas. La impresora
estará lista para ser utilizada después de tocar Hecho al final de la configuración.
NOTE:
•When you use this machine, we recommend that you change the system administrator's user ID and
password immediately after installing the machine.
The admin password can be changed In the Dell Printer Configuration Web Tool.
See “Changing Password from the Dell Printer Configuration Web Tool” in the User’s Guide.
REMARQUE:
•Lorsque que vous utilisez cet appareil, nous vous recommandons de modifier immédiatement
l'identifiant de l'utilisateur et le mot de passe du système après l'installation de l'appareil.
Le mot de passe de l'administrateur peut être changé dans le Dell Printer Configuration Web Tool.
Voir « Changer le mot de passe avec le Dell Printer Configuration Web Tool » dans le Guide de
l’Utilisateur.
NOTA:
•Cuando use esta máquina, le recomendamos que cambie la identificación y clave de administrador del
sistema inmediatamente después de instalarla.
La clave de administrador puede cambiarse en Dell Printer Configuration Web Tool.
Consulte "Cambiar la clave desde Dell Printer Configuration Web Tool" en la Guía de usuario.

11
7 Install drivers and utilities
Installer les pilotes et les outils
Instale controladores y utilidades
Insert the Software and Documentation disc in your computer.
Insérez le disque Software and Documentation du produit dans votre ordinateur.
Introduzca el disco Software and Documentation en el ordenador.
Alternatively, go to dell.com/support, enter the Service Tag of your printer, download the latest software and driver,
and then open the file that you downloaded.
Vous pouvez également consulter la page dell.com/support, saisir le Service Tag de votre imprimante, télécharger la
dernière version du logiciel et du pilote, puis ouvrir le fichier que vous avez téléchargé.
También puede ir a dell.com/support, introducir la Service Tag de la impresora, descargar el software y el
controlador más recientes y después abrir el archivo que ha descargado.
NOTE:
•Before you begin, for wired printer setup, ensure that the printer is connected to your computer using
an Ethernet or USB cable.
REMARQUE:
•Dans le cas d'une connexion filaire, vérifiez avant de commencer que l'imprimante est correctement
raccordée à l'ordinateur avec un câble Ethernet ou USB.
NOTA:
•Antes de comenzar, en la configuración de la impresora con cable, asegúrese de que la impresora esté
conectada al ordenador con un cable Ethernet o USB.
www.dell.com/support

12
On the Dell Printer Easy Install window, click Next. Dell Printer Easy Install begins to search for your printer
(Windows
®
only).
Sur la fenêtre Dell Printer Easy Install, cliquez sur Suivant. Dell Printer Easy Install lance la recherche de cette
imprimante (Windows
®
uniquement).
En la ventana Dell Printer Easy Install, haga clic en Siguiente. Dell Printer Easy Install empieza a buscar esta
impresora (solo Windows
®
).

13
Ethernet Printer
Imprimante Ethernet
Impresora Ethernet
1Wait for Dell Printer Easy Install wizard to find your printer.
Attendez que l'assistant Dell Printer Easy Install détecte votre imprimante.
Espere a que el asistente de Dell Printer Easy Install encuentre la impresora.
2After the printer is found, select the printer, and then click Next. Follow the on-screen instructions to complete
the setup.
Une fois l'imprimante trouvée, sélectionnez l'imprimante, puis cliquez sur Suivant. Suivez les instructions à
l'écran pour terminer la configuration.
Una vez se haya encontrado la impresora, seleccione la impresora y haga clic en Siguiente, Siga las instrucciones
de la pantalla para completar la configuración.

14
USB Printer
Imprimante USB
Impresora USB

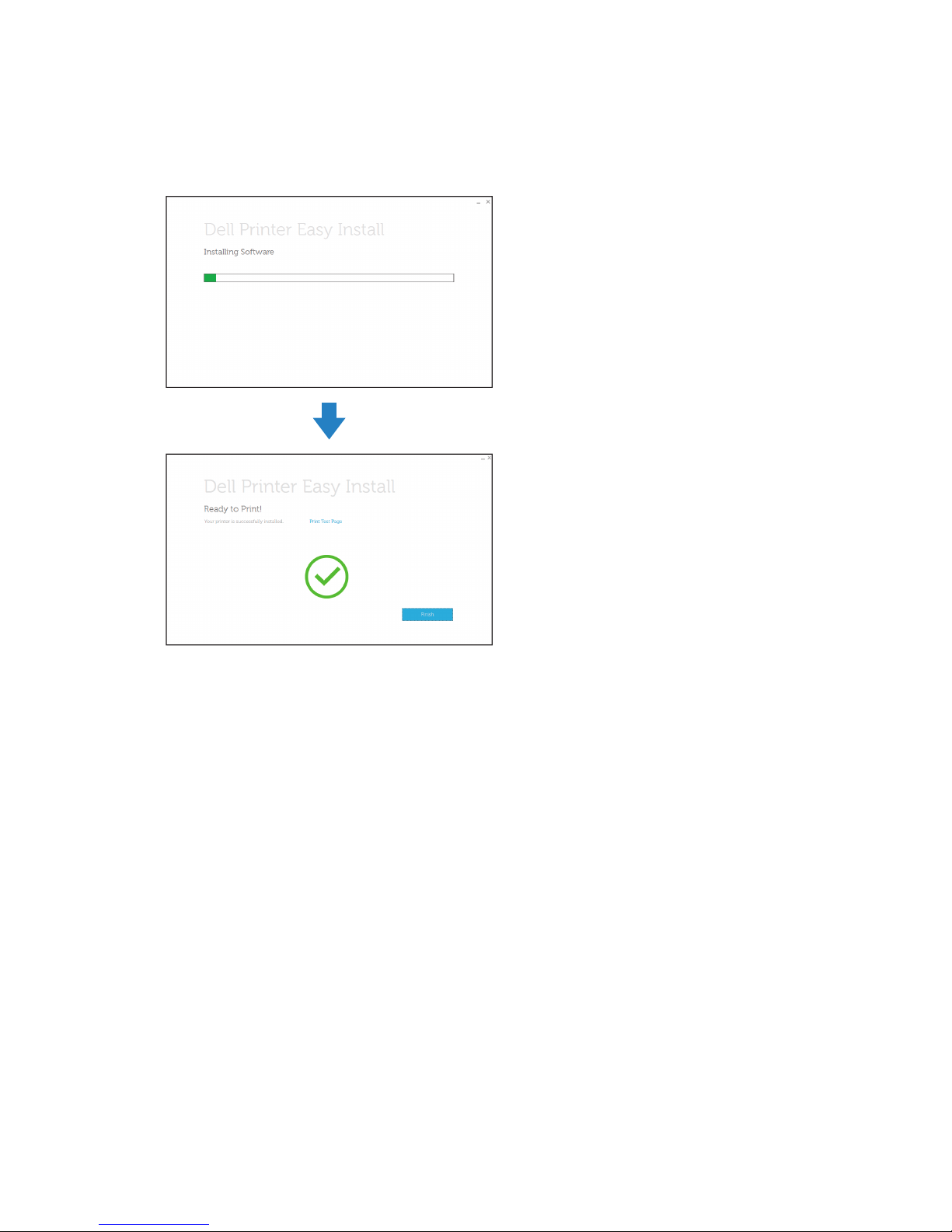

1Wait for Dell Printer Easy Install wizard to find and install your printer.
Attendez que l'assistant Dell Printer Easy Install détecte et installe votre imprimante.
Espere a que el asistente de Dell Printer Easy Install encuentre e instale la impresora.

15
About the Printer
À propos de l'imprimante
Acerca de la impresora
Front View
Vue de face
Vista frontal
1 Duplex Automatic Document Feeder (DADF) 8 Bypass Tray (Tray 5)
2 Transfer Belt Unit 9 Toner Cartridges
3 Drum Cartridges 10 Front Cover
4 Waste Toner Box 11 Front USB Port
5 Right Side Cover 12 Control Panel
6 Tray 1 13 Output Tray Extension
7 Optional 550-Sheet Feeder (Tray 2) 14 Top Cover
1 Chargeur automatique de documents recto verso
(DADF)
8 Départ manuel (Magasin 5)
2 Unité de courroie de transfert 9 Cartouches de toner
3 Module photorécepteur 10 Capot avant
4 Bac de récupération de toner 11 Port USB avant
5 Panneau latéral droit 12 Panneau de commande
6 Magasin 1 13 Extension du bac de sortie
7 Chargeur 550 feuilles en option (Magasin 2) 14 Capot
1
2
3
4
5678
9
10 11 12 13 14

16
1 Alimentador automático de documentos dúplex (DADF) 8 Bandeja especial (Bandeja 5)
2 Unidad de correa de transferencia 9 Cartuchos de tóner
3 Cartuchos de tambor 10 Cubierta frontal
4 Caja de tóner residual 11 Puerto USB frontal
5 Cubierta lateral derecha 12 Panel de control
6 Bandeja 1 13 Extensión de la bandeja de salida
7 Alimentador de 550 hojas opcional (Bandeja 2) 14 Cubierta superior

17
Rear View
Vue arrière
Vista trasera
1 Control Board 8 Ethernet Port
2LeftSideCover 9PowerInlet
3 "Blue" Plug 10 Duplex Unit
4 Phone Connector
NOTE:
•Do not connect any device (fax system)
other than a telephone or a telephone
answering device.
11 2nd Belt Transfer Roller (2nd BTR)
5 Wall Jack Connector 12 Fusing Unit
6 Wireless Adapter Socket 13 Rear Cover
7USBPort
1 Panneau de commande 8 Port Ethernet
2 Panneau latéral gauche 9 Prise d'alimentation
3 Prise "bleue" 10 Unité recto verso
4 Connecteur de ligne téléphonique
REMARQUE:
•Ne branchez aucun appareil (système de
télécopie) autre qu'un téléphone ou un
répondeur téléphonique.
11 2e rouleau de courroie de transfert (2e BTR)
5 Connecteur de prise murale 12 Module four
6 Support adaptateur sans fil 13 Capot arrière
7PortUSB
12
3
4
5
6
7
8
9
11
12
13
10

18
1 Placa de control 8 Puerto Ethernet
2 Cubierta lateral izquierda 9 Entrada de alimentación
3 Tapón “Azul” 10 Unidad de impresión a dos caras
4 Conector del teléfono
NOTA:
•No conecte cualquier dispositivo (sistema
de fax) distinto a un dispositivo telefónico o
contestadora automática.
11 Segundo rodillo de la correa de transferencia
(Segundo BTR)
5 Conector de la pared 12 Unidad del fusor
6 Conector del adaptador inalámbrico 13 Cubierta trasera
7 Puerto USB

19
Duplex Automatic Document Feeder (DADF)
Chargeur automatique de documents recto verso (DADF)
Alimentador automático de documentos dúplex (DADF)
NOTE:
•Pull out the document stopper to prevent the document from falling off the printer.
REMARQUE:
•Tirez la butée pour empêcher le document de tomber de l'imprimante.
NOTA:
•Extraiga el tope de documentos para evitar que los documentos caigan de la impresora.
1 DADF Cover 5 Document Feeder Tray
2 Document Guides 6 Document Stopper
3 DADF Chute Cover 7 Document Output Tray
4 Document Glass 8 DADF Feed Rollers
1 Capot du DADF 5 Plateau d'alimentation en documents
2 Guides du papier 6 Butée
3 Couvercle du chargeur DADF 7 Bac de sortie
4 Vitre d'exposition 8 Rouleaux d'alimentation du DADF
1 Cubierta del DADF 5 Bandeja del alimentador de documentos
2 Guías de documentos 6 Tope de documentos
3 Cubierta del conductor del DADF 7 Bandeja de salida de los documentos
4 Cristal del escáner 8 Rodillos de alimentación del DADF
12
3
4
5
6
7
8

20
Control Panel
Panneau de commande
Panel de control
1PowerButton
2HomeButton
3TouchPanel
1 Bouton de mise en marche
2 Bouton accueil
3 Écran tactile
1 Botón Alimentación
2 Botón Inicio
3 Panel táctil
1
2
3
