Dell Inspiron 3662 User manual

Inspiron 3662
Service Manual
Számítógép típusa: Inspiron 3662
Szabályozó modell: D20M
Szabályozó típus: D20M002

Megjegyzések, figyelmeztetések
és Vigyázat jelzések
MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak,
amelyek a termék hatékonyabb használatát segítik.
FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés
lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének
módját.
VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés,
illetve életveszély lehetőségére hívja fel a figyelmet.
Copyright © 2016 Dell Inc. Minden jog fenntartva. A Dell és a Dell-logó a Dell Inc. Amerikai
Egyesült Államokban és/vagy egyéb országokban bejegyzett védjegyei. Minden egyéb, itt
említett márka és név a vonatkozó vállalatok védjegye lehet.
2016 - 12
Mód. A00

Tartalomjegyzék
Mielőtt elkezdene dolgozni a számítógép belsejében...........8
Before you begin ...................................................................................... 8
Miután befejezte a munkát a számítógép belsejében.......... 9
Biztonsági utasítások.............................................................. 10
Ajánlott szerszámok................................................................ 12
Screw list.................................................................................. 13

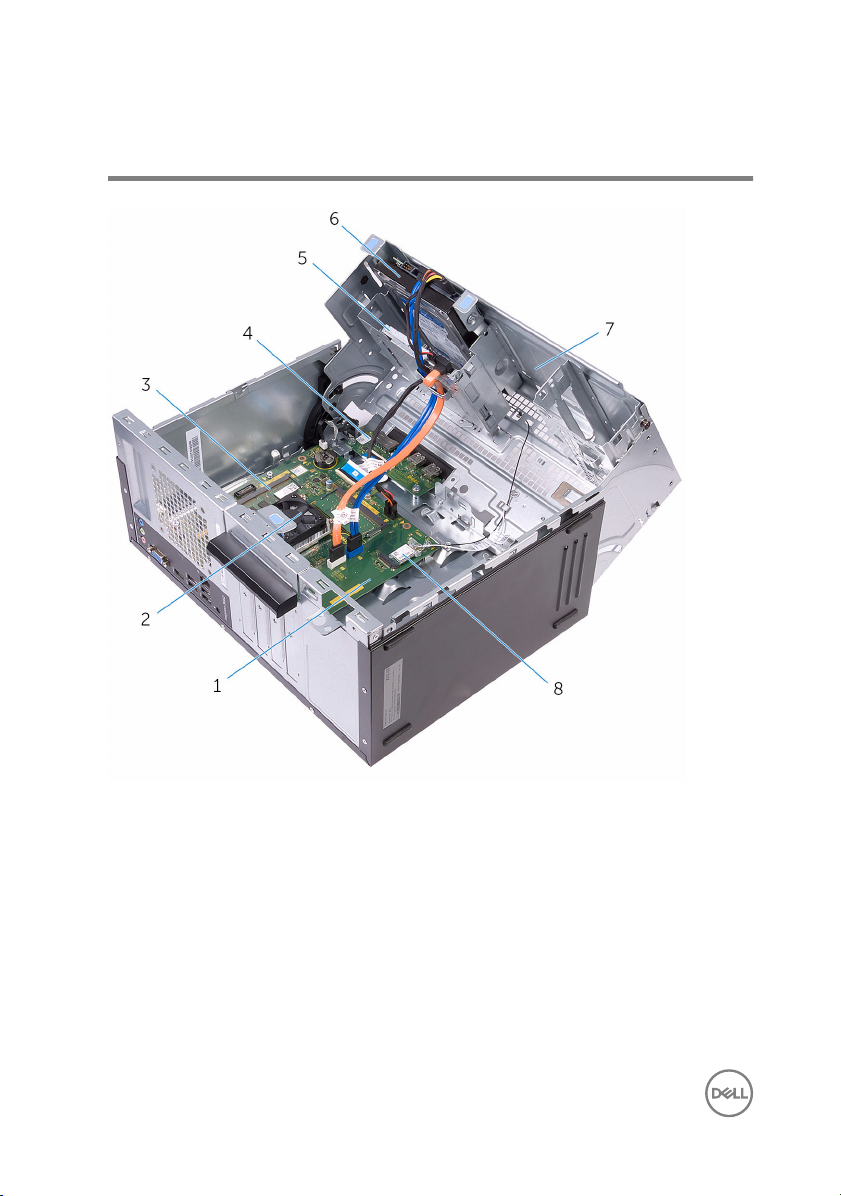

Inside view of your computer.................................................14

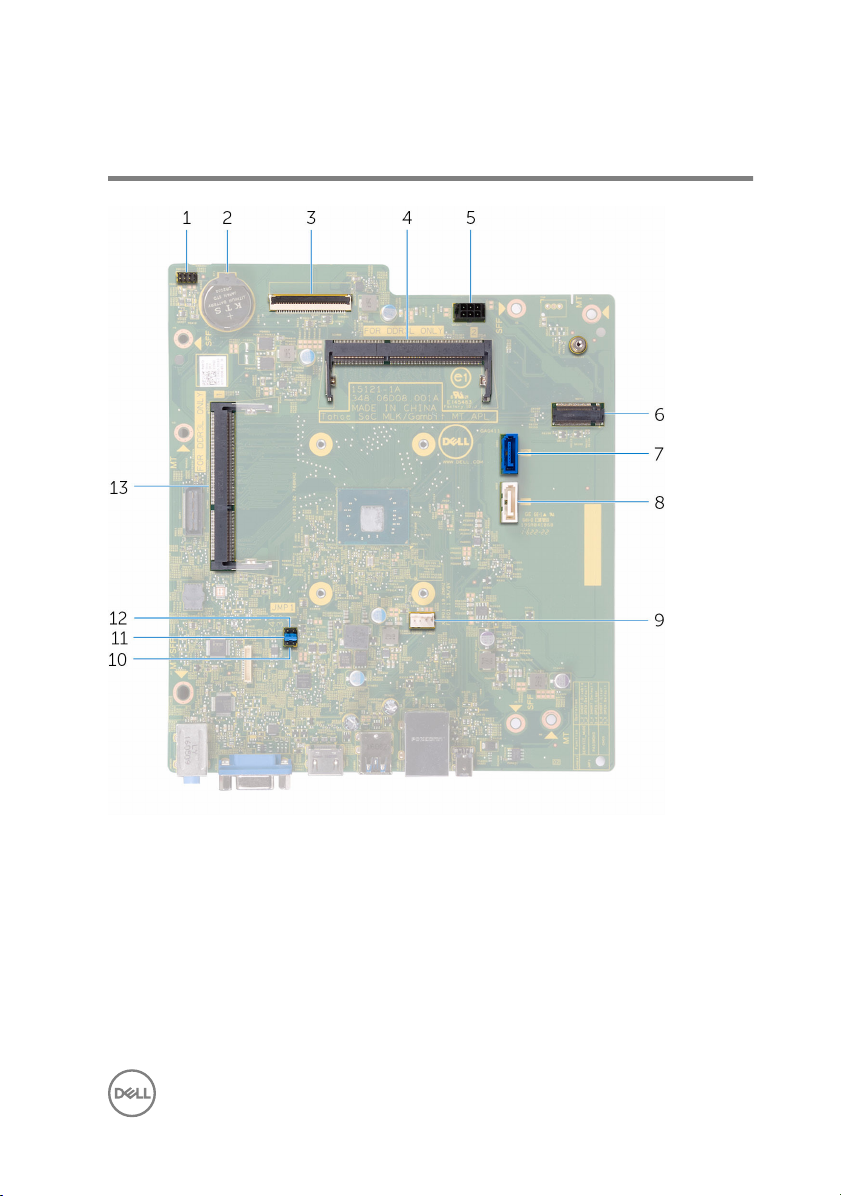

System board components.................................................... 15

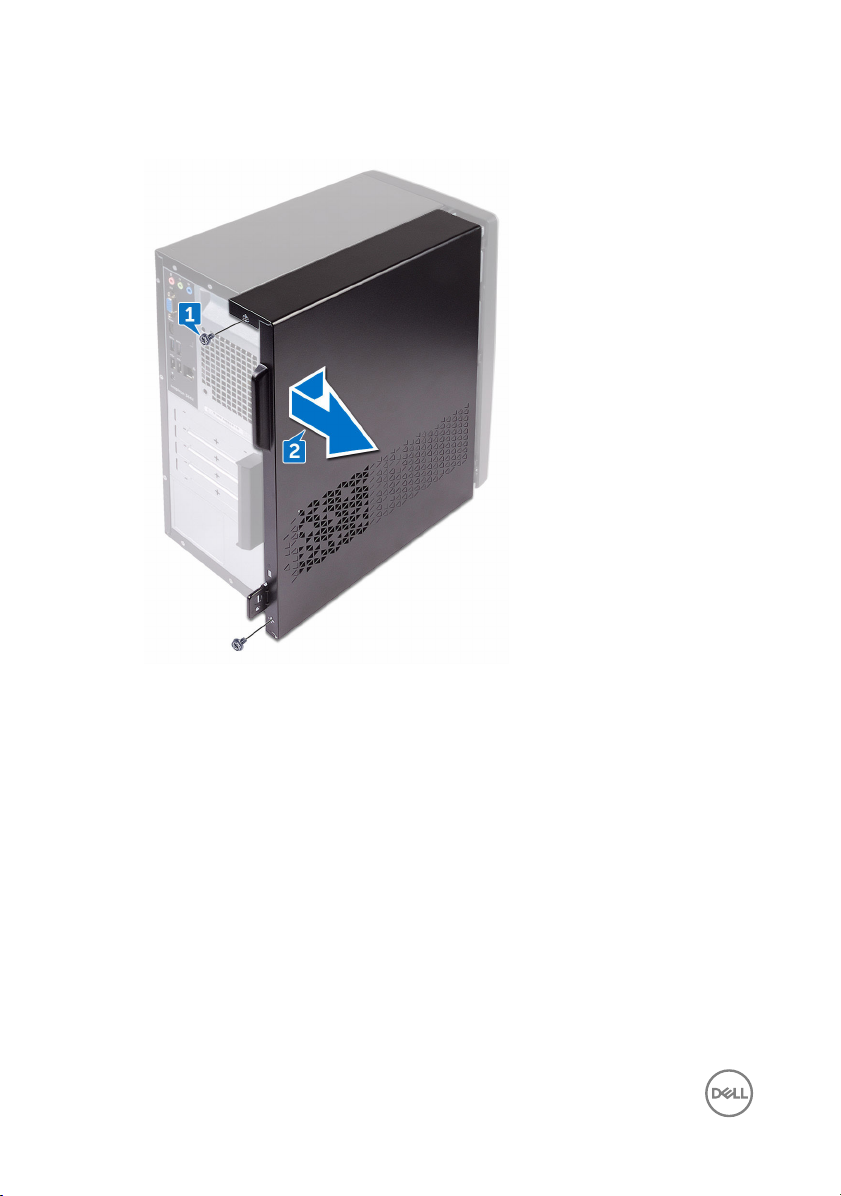

A számítógép burkolatának eltávolítása ...............................17
Procedure................................................................................................ 17
A számítógép burkolatának visszahelyezése ...................... 19
Procedure................................................................................................19
Az elülső előlap eltávolítása .................................................. 20
Prerequisites........................................................................................... 20
Procedure............................................................................................... 20
Az elülső előlap visszahelyezése........................................... 23
Procedure............................................................................................... 23
Post-requisites........................................................................................23
3

A memória modulok eltávolítása............................................24
Prerequisites........................................................................................... 24
Procedure............................................................................................... 24
A memória modulok visszahelyezése................................... 27
Procedure............................................................................................... 27
Post-requisites........................................................................................28
A 3,5 hüvelykes merevlemez-meghajtó eltávolítása.......... 29
Prerequisites........................................................................................... 29
Procedure............................................................................................... 29
A 3,5 hüvelykes merevlemez-meghajtó
visszahelyezése.......................................................................34
Procedure............................................................................................... 34
Post-requisites........................................................................................34
Az optikai meghajtó eltávolítása............................................35
Prerequisites........................................................................................... 35
Procedure............................................................................................... 35
Az optikai meghajtó visszahelyezése................................... 40
Procedure............................................................................................... 40
Post-requisites........................................................................................40
A gombelem eltávolítása.........................................................41
Prerequisites............................................................................................41
Procedure................................................................................................41
A gombelem visszahelyezése................................................44
Procedure............................................................................................... 44
Post-requisites........................................................................................44
4

A vezeték nélküli kártya eltávolítása.....................................45
Prerequisites........................................................................................... 45
Procedure............................................................................................... 45
A vezeték nélküli kártya visszahelyezése.............................48
Procedure............................................................................................... 48
Post-requisites........................................................................................49
Az antennamodulok eltávolítása........................................... 50
Prerequisites...........................................................................................50
Procedure...............................................................................................50
Az antennamodulok visszahelyezése................................... 53
Procedure............................................................................................... 53
Post-requisites........................................................................................53
A bekapcsológomb modul eltávolítása................................. 54
Prerequisites........................................................................................... 54
Procedure............................................................................................... 54
A bekapcsológomb modul visszahelyezése......................... 57
Procedure............................................................................................... 57
Post-requisites........................................................................................57
Removing the processor fan.................................................58
Prerequisites...........................................................................................58
Procedure............................................................................................... 58
Replacing the processor fan.................................................. 61
Procedure................................................................................................61
Post-requisites.........................................................................................61
5

A processzor hűtőbordájának eltávolítása...........................62
Prerequisites........................................................................................... 62
Procedure............................................................................................... 62
A processzor hűtőbordájának visszahelyezése...................64
Procedure............................................................................................... 64
Post-requisites........................................................................................64
Removing the front I/O-panel.............................................. 65
Prerequisites...........................................................................................65
Procedure............................................................................................... 65
Replacing the front I/O-panel...............................................68
Procedure............................................................................................... 68
Post-requisites........................................................................................68
Az alaplap eltávolítása............................................................ 69
Prerequisites...........................................................................................69
Procedure............................................................................................... 69
Az alaplap visszahelyezése.................................................... 72
Procedure............................................................................................... 72
Post-requisites........................................................................................ 72
BIOS program..........................................................................73
BIOS overview........................................................................................ 73
Belépés a BIOS beállító programba..........................................................73
Clearing Forgotten Passwords................................................................ 73
Prerequisites..................................................................................... 73
Procedure......................................................................................... 74
Post-requisites..................................................................................75
Clearing CMOS Settings......................................................................... 75
6

Prerequisites..................................................................................... 76
Procedure......................................................................................... 76
Post-requisites.................................................................................. 77
A BIOS frissítése..................................................................... 78
Segítség igénybevétele és a Dell elérhetőségei.................. 79
Mire támaszkodhat a probléma önálló megoldása során?........................79
A Dell elérhetőségei.................................................................................80
7

Mielőtt elkezdene dolgozni a
számítógép belsejében
MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt
konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől.
Before you begin
1 Save and close all open files and exit all open applications.
2 Shut down your computer. Click Start → Power → Shut down.
MEGJEGYZÉS: If you are using a different operating system, see the
documentation of your operating system for shut-down instructions.
3 Disconnect your computer and all attached devices from their electrical outlets.
4 Disconnect all attached network devices and peripherals, such as keyboard,
mouse, and monitor from your computer.
5 Remove any media card and optical disc from your computer, if applicable.
6 After the computer is unplugged, press and hold the power button for 5 seconds
to ground the system board.
8

Miután befejezte a munkát a
számítógép belsejében
FIGYELMEZTETÉS: Ha a számítógépben csavarok maradnak szabadon vagy
nem megfelelően meghúzva, azzal a számítógép komoly sérülését okozhatja.
1 Helyezzen vissza minden csavart, és győződjön meg róla, hogy nem maradtak
felhasználatlan csavarok a számítógép belsejében.
2 Mielőtt a számítógépet újra használatba veszi, csatlakoztasson minden eszközt,
perifériát és kábelt, amelyet korábban lecsatlakoztatott.
3 Helyezze vissza a médiakártyákat, lemezeket és egyéb alkatrészeket, amelyeket
a számítógépből a munka megkezdése előtt eltávolított.
4 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos
aljzataikra.
5 Kapcsolja be a számítógépet.
9

Biztonsági utasítások
Végezze el a következő óvintézkedéseket a számítógép potenciális károsodásának
elkerülése és a saját biztonsága érdekében.
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el
figyelmesen a számítógéphez mellékelt biztonsági tudnivalókat. További
biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot
a www.dell.com/regulatory_compliance címen.
VIGYÁZAT: Mielőtt felnyitná a számítógép burkolatát vagy a paneleket,
csatlakoztasson le minden tápellátást. Miután befejezte a munkát a számítógép
belsejében, helyezzen vissza minden fedelet, panelt és csavart, mielőtt a
készüléket tápellátáshoz csatlakoztatná.
FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekében sima és
tiszta munkafelületen dolgozzon.
FIGYELMEZTETÉS: A komponenseket és a kártyákat a sérülésük elkerülése
érdekében a szélüknél fogja meg, és ne érintse meg a tűket vagy a
csatlakozókat.
FIGYELMEZTETÉS: Csak a Dell műszaki támogatási csapatának jóváhagyásával
vagy utasítására végezzen hibaelhárítást és javítást. A Dell által nem
jóváhagyott szerviztevékenységre a garanciavállalás nem vonatkozik. Tekintse
meg a számítógéphez kapott biztonsági előírásokat, vagy látogasson el a
www.dell.com/regulatory_compliance címre.
FIGYELMEZTETÉS: Mielőtt bármihez is hozzányúlna a számítógép belsejében,
földelje le saját testét, érintsen meg egy festetlen fémfelületet a számítógép
hátulján. Munka közben időről időre érintsen meg valamilyen festetlen
fémfelületet, hogy levezesse az időközben felgyűlt statikus elektromosságot,
ami károsíthatná a belső alkatrészeket.
FIGYELMEZTETÉS: A kábelek kihúzásakor ne magát a kábelt, hanem a
csatlakozót vagy a húzófület húzza. Egyes kábelek csatlakozóin zárófülek vagy
szárnyas csavarok találhatók, ezeket ki kell oldania, mielőtt a kábelt
lecsatlakoztatná. A kábelek lecsatlakoztatásakor tartsa azokat feszesen, hogy a
csatlakozó tűk ne hajoljanak meg. A kábelek csatlakoztatásakor gondoskodjon
arról, hogy a csatlakozók és portok iránya és helyzete megfelelő legyen.
10

FIGYELMEZTETÉS: Nyomja be és vegye ki a médiakártya-olvasóban lévő
kártyákat.
11

Ajánlott szerszámok
A jelen dokumentumban szereplő eljárások a következő szerszámokat igényelhetik:
• Csillagcsavarhúzó
• Műanyag pálca
12

Screw list
The following table provides the list of screws that are used for securing different
components to the computer.
1. táblázat: Screw list
Component Secured to Screw type Quantity
Computer cover Chassis #6–32 UNC 1/4'' 2
Hard drive Side-chassis #6–32 UNC 1/4'' 1
Hard drive Hard-drive bracket #6–32 UNC 3.6
mm
4
ODD Side-chassis #6–32 UNC 3.6
mm
1
ODD ODD bracket M2xL2 3
Wireless card System board M2xL3.5 1
Processor fan Heat sink M6xL10 4
Front I/O-panel Chassis #6–32 UNC 1/4'' 2
System board Chassis #6–32 UNC 1/4'' 4
13

Inside view of your computer
1 system board 2 processor fan and heat-sink
assembly
3 memory module 4 I/O board
5 optical drive 6 hard-drive assembly
7 side chassis 8 wireless card
14

System board components
1 power-button cable connector 2 coin-cell battery
3 I/O-cable connector 4 memory-module (slot 2)
5 hard-drive and optical drive power-
cable connector 6 wireless-card slot
7 hard-drive data cable connector 8 optical-drive data cable connector
9 processor-fan cable connector 10 service mode jumper
11 password clear jumper 12 CMOS clear jumper
15

13 memory-module (slot 1)
16

A számítógép burkolatának
eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt
elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a
munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a
számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse
meg a Szabályozási megfelelőségi honlapot a www.dell.com/
regulatory_compliance címen.
Procedure
1 Remove the two screws (#6–32 UNC 1/4'') that secure the cover to the
chassis.
17

2 Release the computer cover by sliding it towards the back of the computer and
lift the cover off the chassis.
18

A számítógép burkolatának
visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt
elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a
munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a
számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse
meg a Szabályozási megfelelőségi honlapot a www.dell.com/
regulatory_compliance címen.
Procedure
1 Align the tabs on the computer cover with the slots on the chassis and slide it
towards the front of the computer.
2 Replace the two screws (#6–32 UNC 1/4'') that secure the computer cover to
the chassis.
19

Az elülső előlap eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt
elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a
munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a
számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse
meg a Szabályozási megfelelőségi honlapot a www.dell.com/
regulatory_compliance címen.
Prerequisites
Remove the computer cover.
Procedure
1 Place the computer in an upright position.
20
