Dell™ PowerEdge™ 1900 Systems
Getting Started
With Your System
Guide de mise en route
Primeiros passos com o sistema
Procedimientos iniciales con el sistema

www.dell.com | support.dell.com
Dell™ PowerEdge™ 1900 Systems
Getting Started
With Your System

Notes, Notices, and Cautions
NOTE: A NOTE indicates important information that helps you make better use of your computer.
NOTICE: A NOTICE indicates either potential damage to hardware or loss of data and tells you how to avoid the
problem.
CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.
____________________
Information in this document is subject to change without notice.
© 2006 Dell Inc. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarksusedinthistext:DellandtheDELLlogoaretrademarksofDell,Inc.;IntelandXeonareregisteredtrademarksofIntelCorporation;
MicrosoftandWindowsareregisteredtrademarkandWindowsServerisatrademarkofMicrosoftCorporation;RedHatisaregisteredtrademark
of Red Hat, Inc.; SUSE is a registered trademark of SUSE LINUX Products GmbH.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.
Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
Model ECM01
February 2006 P/N DF689 Rev. A00

Getting Started With Your System 3
System Features
The major hardware and software features of your system include:
• One or two Dual-Core Intel
®
Xeon
®
Processors 5000 Sequence.
• Support for symmetric multiprocessing (SMP), which is available on systems with two Intel Xeon
processors. SMP greatly improves overall system performance by dividing processor operations
between independent processors. To take advantage of this feature, you must use an operating
system that supports multiprocessing.
NOTE: If you decide to upgrade your system by installing a second processor, you must order the
processor upgrade kits from Dell. Not all versions of the Intel Xeon processor will work properly as
additional processors. The upgrade kit from Dell contains the correct version of the processor and heat
sink.
• A minimum of 512 MB of 533 or 667 MHz (when available), Fully Buffered DIMMs (FBD),
upgradable to a maximum of 16 GB by installing combinations of 256-MB, 512-MB, 1-GB or 2-GB
memory modules in the eight memory module sockets on the system board.
• Support for up to six 3.5-inch, internal Serial-Attached SCSI (SAS) hard drives or six 3.5-inch,
internal SATA hard drives.
• Peripheral bay provides support for an optional optical drive and an optional half-height tape
backup unit (TBU).
• An optional single, 1.44-MB, 3.5-inch diskette drive.
• An optional CD, DVD, or combination CD-RW/DVD drive.
NOTE: DVD devices are data only.
• An intrusion switch that signals the appropriate systems management software if the top cover
is opened.
• An 800-W power supply.
• Six system cooling fans.
The system board includes the following features:
• Six PCI slots located in an expansion-card cage. Slots 1 and 2 are 3.3-V, 64-bit, 133-MHz PCI-X
slots; slot 3 is a 3.3-V, PCIe x8 lane; slots 4 through 6 are 3.3-V, PCIe x4 lanes. Expansion-card slots
2 through 6 accommodate full-height, full-length expansion cards. Slot 1 accommodates half-
length expansion cards. PCIe slots accommodate up to x8 expansion cards.

4Getting Started With Your System
• Dedicated PCI slot for an optional integrated RAID controller card.
NOTE: System boot is not supported from an external device attached to a SAS or SCSI adapter, including
SAS 5/E, PERC 5/E, or PERC 4e/DC. Contact your technical support provider for the latest support information
about booting from external devices.
• An integrated Gigabit Ethernet NIC, capable of supporting 10-Mbps, 100-Mbps, and 1000-Mbps data
rates.
• Six USB 2.0-compliant connectors (two on the front and four on the back) capable of supporting
a diskette drive, a CD-ROM or DVD-ROM drive, a keyboard, a mouse, or a USB flash drive.
• Optional remote access controller (RAC) for remote systems management.
• An integrated VGA-compatible video subsystem with an ATI ES1000, 33-MHz PCI video controller.
This video subsystem contains 16 MB of DDR SDRAM video memory (nonupgradable). Maximum
resolution is 1600 x 1200 with 64 K colors; true-color graphics are supported in the following
resolutions: 640 x 480, 800 x 600, 1024 x 768, 1152 x 864, and 1280 x 1024. When the optional RAC
is installed, the video resolution is 1024 X 768.
• Systems management circuitry that monitors operation of the system fans as well as critical system
voltages and temperatures. The systems management circuitry works in conjunction with the systems
management software.
• Standard baseboard management controller with serial access.
• Back-panel connectors include one serial, one video, four USB, and one NIC connector.
• Front-panel connectors include a video and two USB connectors.
• Front-panel 1x5 LCD for system ID and error messaging.
• System ID button on the front and back panels.
For more information about specific features, see "Technical Specifications" on page 9.
Supported Operating Systems
• Microsoft
®
Windows Server™ 2003 Standard and Enterprise Editions
• Microsoft Windows Small Business Server 2003, Standard and Premium Editions
• Microsoft Windows Server 2003 Standard and Enterprise x64 Editions
•RedHat
®
Enterprise Linux AS and ES (version 3 and version 4) for Intel x86
• Red Hat Enterprise Linux AS and ES (version 4) for Intel Extended Memory 64 Technology
(Intel EM64T)
•SUSE
®
Linux Enterprise Server 9 for Intel EM64T

Getting Started With Your System 5
Other Information You May Need
CAUTION: The Product Information Guide provides important safety and regulatory information. Warranty
information may be included within this document or as a separate document.
• The Hardware Owner’s Manual provides information about system features and describes how to
troubleshoot the system and install or replace system components. The
Hardware Owner’s Manual
is available on the CDs that came with your system or from support.dell.com .
• CDs included with your system provide documentation and tools for configuring and managing
your system.
• Updates are sometimes included with the system to describe changes to the system, software, and/or
documentation.
NOTE: Always check for updates on support.dell.com and read the updates first because they often
supersede information in other documents.
• Release notes or readme files may be included to provide last-minute updates to the system or
documentation or advanced technical reference material intended for experienced users or
technicians.
Obtaining Technical Assistance
If you do not understand a procedure in this guide or if the system does not perform as expected,
see your Hardware Owner’s Manual.
Installation and Configuration
CAUTION: Before performing the following procedure, read and follow the safety instructions and important
regulatory information in your Product Information Guide.
This section describes the steps to set up your system for the first time. Refer to the documentation
included with your system on installing the stabilizer feet on your system.
CAUTION: Installing the feet is necessary to provide a stable foundation for the system. Failure to install the feet
poses the risk of having the system tip over, possibly causing bodily injury or damage to the system.
CAUTION: Whenever you need to lift the system, get others to assist you. To avoid injury, do not attempt to lift the
system by yourself.

6Getting Started With Your System

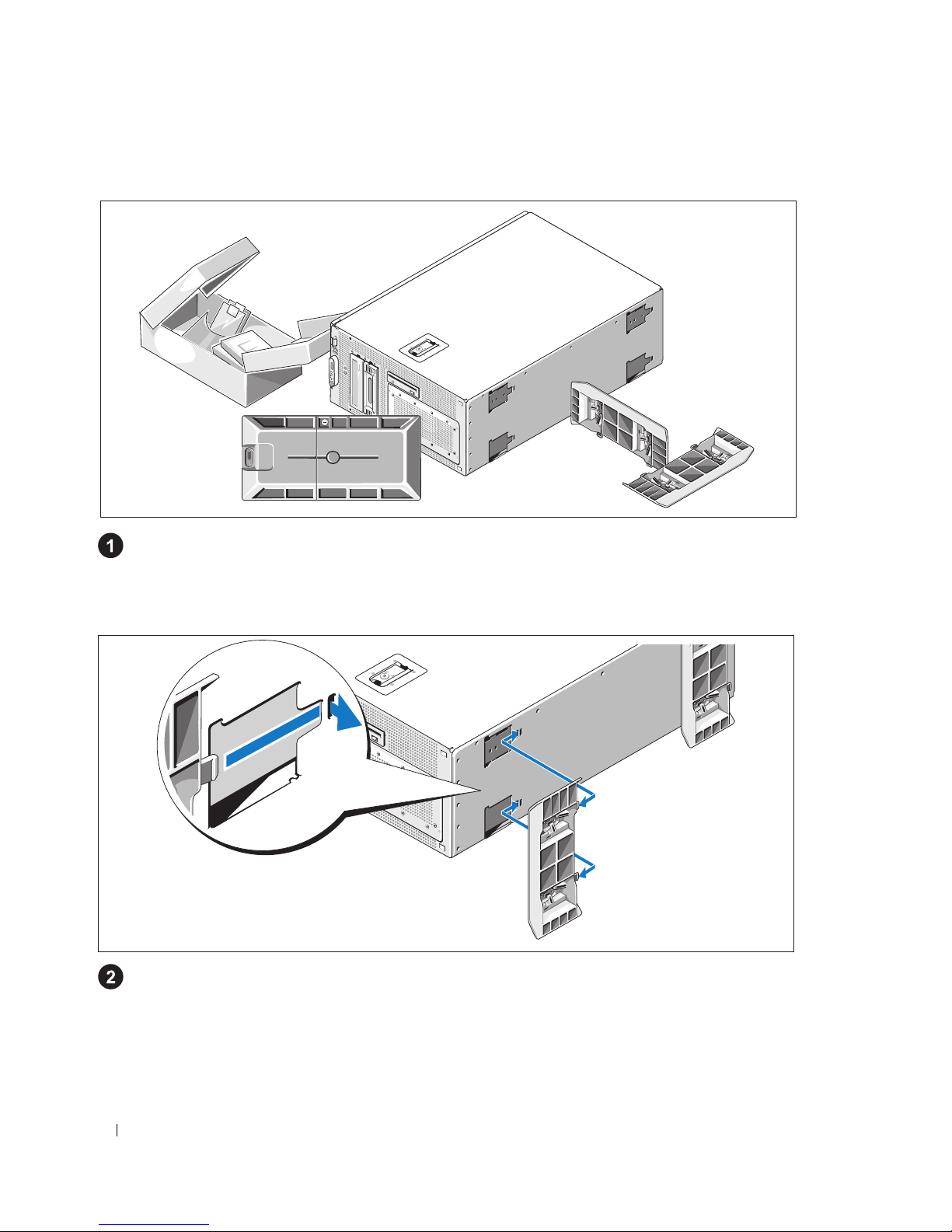

Unpacking the System
Unpack your system and identify each item.
Keep all shipping materials in case you need them later.
Installing the Stabilizer Feet
See the documentation included with your system on installing the system stabilizer feet.

Getting Started With Your System 7
Connecting the Keyboard, Mouse, and Monitor
Connect the keyboard, mouse, and monitor (optional).
The connectors on the back of your system have icons indicating which cable to plug into each
connector. Be sure to tighten the screws (if any) on the monitor's cable connector.
Connecting the Power
Attach the system’s power cable to the cable clasp at the top of the power supply and connect it
to the system.
Plug the other end of the cable into a grounded electrical outlet or a separate power source
such as an uninterrupted power supply (UPS) or a power distribution unit (PDU).

8Getting Started With Your System

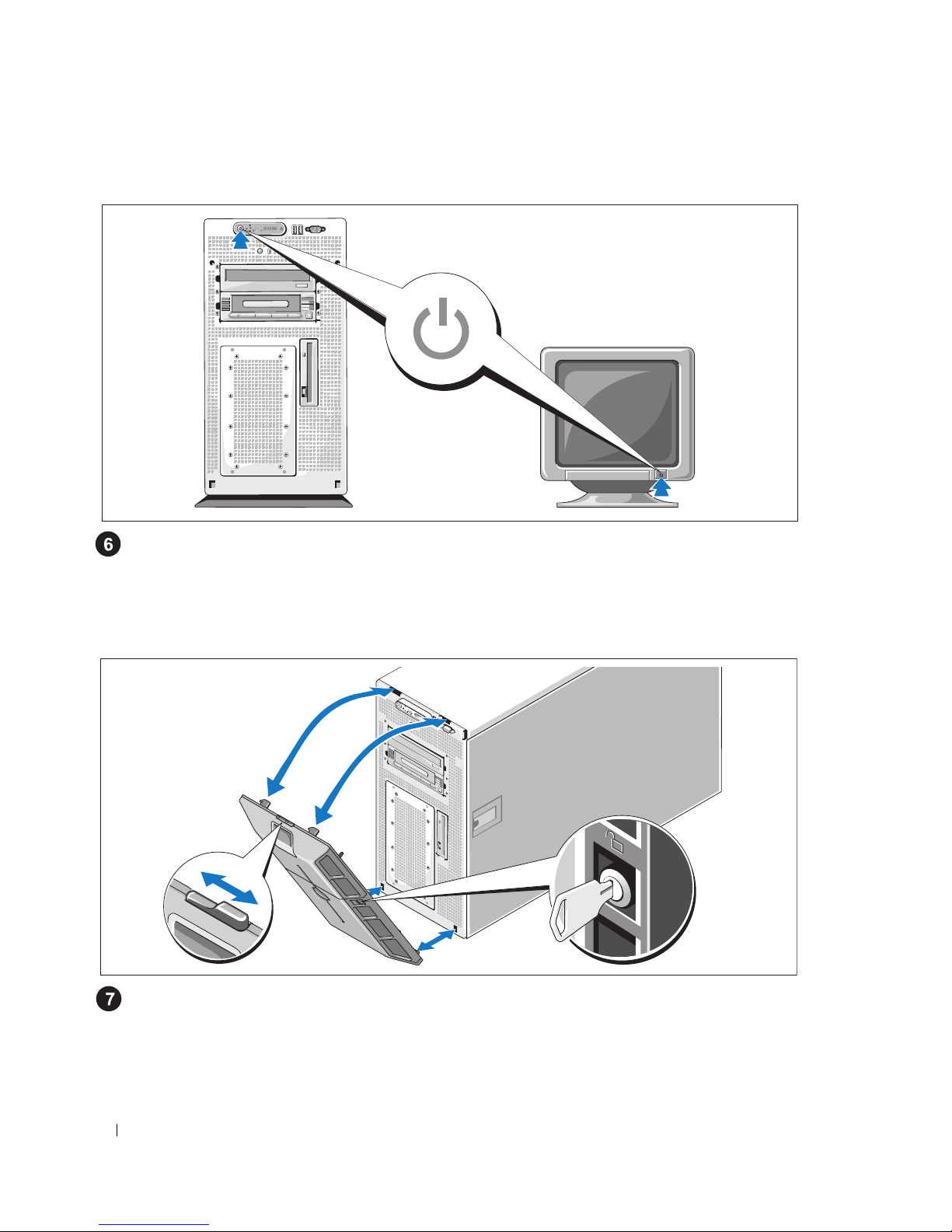

Turning on the System
Turn on the system and monitor (optional).
Press the power button on the system and the monitor. The power indicators should light.
Adjust the monitor’s controls until the displayed image is satisfactory.
Installing the Bezel
Install the bezel.

Getting Started With Your System 9
Complete the 0perating System Setup
If you purchased a preinstalled operating system, see the operating system documentation that ships
with your system. To install an operating system for the first time, see the Quick Installation Guide.
Be sure the operating system is installed before installing hardware or software not purchased with
the system.
Technical Specifications
Processor
Processor type One or two Dual-Core Intel Xeon Processors 5000
Sequence
Expansion Bus
Bus type PCI, PCI-X, PCIe
Expansion slots
PCI-X one full-height, half-length 3.3-V, 64-bit,
133-MHz (slot 1)
one full-height, full-length 3.3-V, 64-bit, 133-MHz
(slot 2)
PCIe one x8 lane, 3.3-V (slot 3)
three x4 lanes, 3.3-V (slots 4 through 6)
Memory
Architecture 533 or 667 MHz (when available) Fully Buffered
DIMMs (FBD)
Memory module sockets eight 240-pin
Memory module capacities 256 MB, 512 MB, 1 GB, or 2 GB
Minimum RAM 512 MB (two 256-MB modules)
Maximum RAM 16 GB
Drives
Hard drives up to six 3.5-inch, internal, SAS or SATA
Diskette drive one optional internal 3.5-inch, 1.44-MB
optional external USB 3.5-inch, 1.44-MB

10 Getting Started With Your System
Optical drive one optional CD, DVD, or combination
CD-RW/DVD
NOTE: DVD devices are data only.
optional external USB CD-ROM
optional external USB DVD-ROM
Flash drive optional external USB
Connectors
Back
NIC TOE-capable RJ-45 (for integrated 1-GB NIC)
Serial 9-pin, DTE, 16550-compatible
USB Four 4-pin, USB 2.0-compliant
Video 15-pin VGA
Front
Video 15-pin VGA
USB Two 4-pin, USB 2.0-compliant
Video
Video type ATI ES1000 video controller; VGA connectors
Video memory 16 MB of DDR SDRAM
Power
AC power supply
Wattage 800 W
Voltage 90–264 VAC, autoranging, 47–63 Hz
Heat dissipation 2320 BTU/hr maximum
Maximum inrush current Under typical line conditions and over the entire
system ambient operating range, the inrush
current may reach 55 A per power supply for
10 ms or less
Batteries
System battery CR 2032 3.0-V lithium ion coin cell
RAID battery (optional) 4.1-V lithium ion
Drives (continued)

Getting Started With Your System 11
Physical
Tower (without bezel)
Height 47.89 cm (18.85 in) with feet, no casters
Width 22.66 cm (8.92 in)
Depth 66.13 cm (26.04 in) does not include control
panel or bezel; control panel adds an additional
1.3 cm (.51 in)
Weight (maximum configuration) 49.9 kg (110 lb)
Environmental
NOTE: For additional information about environmental measurements for specific system configurations,
contact your technical support provider.
Temperatur e
Operating 10° to 35°C (50° to 95°F)
Storage –40° to 65°C (–40° to 149°F)
Relative humidity
Operating 20% to 80% (noncondensing) with a maximum
humidity gradation of 10% per hour
Storage 5% to 95% (noncondensing)
Maximum vibration
Operating 0.26 G from 5–350Hz for 2 min in the Z axis
Storage 1.54 G from 10–250 Hz for 15 min in all
orientations
Maximum shock
Operating One shock pulse in the positive z axis (one pulse
on each side of the system) of 41 G for up to 2 ms
Storage Six consecutively executed shock pulses in the
positive and negative x, y, and z axes (one pulse
on each side of the system) of 71 G for up to 2 ms
Altitude
Operating –16 to 3048 m (–50 to 10,000 ft)
Storage –16 to 10,600 m (–50 to 35,000 ft)

12 Getting Started With Your System

www.dell.com | support.dell.com
Systèmes Dell™ PowerEdge™ 1900
Guide de mise en route

Remarques, avis et précautions
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre
ordinateur.
AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter
le problème.
PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle
ou de mort.
____________________
Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2006 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell et le logo DELL sont des marques de Dell, Inc. ; Intel et Xeon sont des marques déposées de Intel
Corporation ; Microsoft et Windows sont des marques déposées de Microsoft Corporation ; Windows Server est une marque de Microsoft
Corporation ; Red Hat est une marque déposée de Red Hat, Inc. ; SUSE est une marque déposée de SUSE LINUX Products GmbH.
Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et
des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
Modèle ECM01
Février 2006 P/N DF689 Rev. A00

Guide de mise en route 15
Caractéristiques du système
Les caractéristiques principales du système sont les suivantes :
• Un ou deux processeurs double cœur Intel
®
Xeon
®
5000.
• Prise en charge du SMP (Symmetric Multiprocessing [multi-traitement symétrique]), disponible
sur les systèmes dotés de deux processeurs Intel Xeon. Le SMP améliore considérablement
les performances du système en partageant les tâches des processeurs entre des processeurs
indépendants. Pour utiliser cette fonctionnalité, vous devez utiliser un système d'exploitation
prenant en charge le multi-traitement.
REMARQUE : si vous décidez de mettre le système à niveau en installant un second processeur, vous
devez commander les kits de mise à niveau de processeur chez Dell. Certaines versions du processeur
Intel Xeon ne fonctionnent pas correctement comme processeurs supplémentaires. Le kit de mise
à niveau de Dell contient la version correcte du processeur et du dissipateur de chaleur.
• Un minimum de 512 Mo sous forme de barrettes FB-DIMM (Fully Buffered DIMM),
533 à 667 MHz (selon disponibilité), extensibles à un maximum de 16 Go via l'installation
de combinaisons de barrettes de 256 Mo, 512 Mo, 1 Go ou 2 Go dans les huit emplacements
pour barrettes mémoire de la carte système.
• Prise en charge de six disques durs internes de type SAS (Serial-Attached SCSI) ou SATA
de 3,5 pouces.
• La baie de périphériques peut aussi recevoir les options suivantes : un lecteur optique
et un périphérique de sauvegarde sur bande (TBU) de mi-hauteur.
• Un lecteur de disquette de 1,44 Mo/3,5 pouces, en option.
• Un lecteur de CD ou de DVD ou un lecteur combiné CD-RW/DVD (tous deux en option).
REMARQUE : les périphériques DVD sont uniquement des périphériques de données.
• Un détecteur d'intrusion qui transmet une alerte au logiciel de gestion des systèmes approprié
en cas d'ouverture du capot de l'ordinateur.
• Un bloc d'alimentation de 800 W.
• Six ventilateurs pour le refroidissement du système.
La carte système contient les éléments suivants :
• Six logements PCI situés dans un bâti de cartes d'extension. Logements 1 et 2 : PCI-X 64 bits
à 3,3 V et 133 MHz. Logement 3 : PCIe x8 à 3,3 V. Logements 4 à 6 : PCIe x4 à 3,3 V. Les
logements 2 à 6 peuvent accueillir des cartes d'extension de hauteur et de longueur standard.
Le logement 1 accepte uniquement les cartes d'extension de mi-longueur. Le format maximal
pris en charge par les logements PCIe pour les cartes d'extension est x8.

16 Guide de mise en route
• Un logement PCI dédié pour une carte contrôleur RAID intégrée (en option).
REMARQUE : le démarrage du système à partir d'un périphérique externe connecté à une carte SAS
ou SCSI n'est pas pris en charge (cartes SAS 5/E, PERC 5/E et PERC 4e/DC incluses). Adressez-vous à votre
prestataire de support technique pour obtenir les informations les plus récentes concernant le démarrage
à partir de périphériques externes.
• Un NIC Ethernet Gigabit intégré prenant en charge des débits de 10, 100 ou 1000 Mbps.
• Six connecteurs USB 2.0 (deux à l'avant et quatre à l'arrière) pour la connexion d'un périphérique
externe (lecteur de disquette, de CD-ROM ou de DVD-ROM, clavier, souris ou lecteur flash USB).
• Un contrôleur d'accès à distance en option, pour la gestion de systèmes à distance.
• Un sous-système vidéo compatible VGA intégré avec un contrôleur vidéo PCI ATI ES1000 à 33 MHz.
Ce sous-système contient 16 Mo de mémoire vidéo SDRAM DDR (non extensible). La définition
maximale prise en charge est de 1600 x 1200 avec 64 000 couleurs. Les graphiques True-color sont pris
en charge dans les définitions suivantes : 640 x 480, 800 x 600, 1024 x 768, 1152 x 864 et 1280 x 1024.
Lorsque la carte d'accès à distance (RAC) en option est installée, la définition vidéo est de 1024 X 768.
• Des circuits intégrés de gestion de systèmes surveillant le fonctionnement des ventilateurs, ainsi
que les tensions et les températures critiques. Ces circuits de surveillance fonctionnent de pair
avec les logiciels de gestion de systèmes.
• Un contrôleur BMC standard avec accès série.
• Le panneau arrière contient un connecteur vidéo, un port série, quatre connecteurs USB et un
connecteur de NIC.
• Les connecteurs du panneau avant comprennent un connecteur vidéo et deux connecteurs USB.
• Un écran LCD 1x5 sur le panneau avant, affichant l'ID du système et les messages d'erreur.
• Un bouton d'ID du système sur les panneaux avant et arrière.
Pour plus d'informations sur des caractéristiques spécifiques, voir “Spécifications techniques”, à la page 21.
Systèmes d'exploitation pris en charge
• Microsoft
®
Windows Server™ 2003 Standard Edition et Enterprise Edition
• Microsoft Windows Small Business Server 2003, Standard Edition et Premium Edition
• Microsoft Windows Server 2003 Standard Edition et Enterprise x64 Edition
•RedHat
®
Enterprise Linux AS et ES (versions 3 et 4) pour Intel x86
• Red Hat Enterprise Linux AS et ES (version 4) pour Intel EM64T
•SUSE
®
Linux Enterprise Server 9 pour Intel EM64T

Guide de mise en route 17
Autres informations utiles
PRÉCAUTION: le Guide d'informations sur le produit contient d'importantes informations se rapportant à la
sécurité et aux réglementations. Les informations sur la garantie se trouvent soit dans ce document, soit à part.
•Le Manuel du propriétaire contient des informations sur les caractéristiques du système, ainsi que des
instructions relatives au dépannage et à l'installation ou au remplacement de composants. Il se trouve
sur les CD fournis avec le système et sur le site
support.dell.com .
• Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration
et à la gestion du système.
• Des mises à jour sont parfois fournies avec le système. Elles décrivent les modifications apportées
au système, aux logiciels ou à la documentation.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com et lisez-les
en premier, car elles remplacent souvent les informations contenues dans les autres documents.
• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ; ils contiennent des mises
à jour de dernière minute apportées au système ou à la documentation, ou des documents de référence
technique avancés destinés aux utilisateurs expérimentés ou aux techniciens.
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme
prévu, consultez le Manuel du propriétaire.
Installation et configuration
PRÉCAUTION: avant d'exécuter la procédure suivante, lisez les consignes de sécurité et les informations
importantes sur les réglementations figurant dans le Guide d'informations sur le produit. Veillez à les respecter
scrupuleusement.
Cette section décrit les étapes à exécuter lors de la configuration initiale du système. Consultez la
documentation fournie avec le système pour obtenir les instructions d'installation relatives aux pieds
stabilisateurs.
PRÉCAUTION: l'installation des pieds stabilisateurs est indispensable. Sans ces pieds, l'ordinateur risque
de basculer, ce qui pourrait l'endommager ou occasionner des blessures corporelles.
PRÉCAUTION: demandez toujours de l'aide avant de soulever le système. N'essayez pas de le soulever seul
car vous risqueriez de vous blesser.

18 Guide de mise en route
Déballage du système
Sortez le système de son emballage et identifiez chaque élément fourni.
Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.
Installation des pieds stabilisateurs
Consultez la documentation fournie avec le système pour obtenir les instructions d'installation
relatives aux pieds stabilisateurs.
