Dell™ PowerEdge™ 860 Systems
Getting Started
With Your System
Guide de mise en route
Primeiros passos com o sistema
Procedimientos iniciales con el sistema
Model SVP

www.dell.com | support.dell.com
Dell™ PowerEdge™ 860 Systems
Getting Started
With Your System

Notes, Notices, and Cautions
NOTE: A NOTE indicates important information that helps you make better use of your computer.
NOTICE: A NOTICE indicates either potential damage to hardware or loss of data and tells you how to avoid
the problem.
CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.
____________________
Information in this document is subject to change without notice.
© 2006 Dell Inc. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.; Intel,Pentium,and Celeron are registered
trademarks and Core is a trademark of Intel Corporation; Microsoft, Windows, and Windows Server are registered trademarks of Microsoft
Corporation; Red Hat is a registered trademark of Red Hat, Inc.; SUSE is a registered trademark of Novell,Inc.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.
Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
Model SVP
June 2006 P/N DJ989 Rev. A00

Getting Started With Your System 3
System Features
The major hardware and software features of your system include:
• 1U/1S rack-mountable chassis with support for static rails and sliding rails.
NOTE: Use the System Setup program to view processor information. See "Using the System Setup
Program" in your Hardware Owner’s Manual.
• One of the following processors:
– One Intel
®
Core™ 2 Duo
– One Intel Celeron
®
D, 300 Sequence
– One Intel Pentium
®
4, 600 Sequence
• A minimum of 512 MB of 533-MHz or 667-MHz DDR2 SDRAM memory, upgradable to a
maximum of 8 GB by installing combinations of 512-MB, 1-GB, or 2-GB unbuffered ECC
memory modules in four memory module sockets on the system board.
• One of the following riser card options:
– One full-height, half-length, x8 lane PCIe expansion slot and one full-height, half-length
PCIe expansion slot with a x8 connector but with a x4 lane capability.
– One full-height, half-length, 133MHz/64 bit PCI-X expansion slot and one full-height, half-
length, x8 lane PCIe expansion slot, which includes a connector for an optional remote access
controller (RAC) card.
• One 3.5-inch CD, DVD, or combination CD-RW/DVD in a peripheral drive bay.
• Support for the following internal hard-drive configurations:
– Up to two internal, 1-inch high, SATA hard drives with the integrated drive controllers.
– Up to two internal, 1-inch high optional Serial-Attached SCSI (SAS) hard drives with an
optional SAS controller card.
• Optional remote access controller for remote systems management. This option requires a riser
card with support for PCI-X and PCIe RAC connectors.
• Optional USB flash drive emulates a diskette drive or hard drive.
• One 345-W power supply.
• Two integrated Gigabit Ethernet network adapters, capable of supporting 10-Mbps, 100-Mbps,
and 1000-Mbps data rates.

4Getting Started With Your System
• Two system cooling fans, one power-supply cooling fan, and one optional PCI fan for systems with
a SAS/RAID controller.
• Serial connector for console redirection support.
• Security features, including chassis-intrusion detection and keylock on the optional bezel.
• Systems management circuitry that monitors critical system voltages and temperatures, and works in
conjunction with the systems management software.
• Back-panel connectors include keyboard, video, mouse, serial, two USB, and two NIC connectors.
• Front-panel connectors include one VGA and two USB connectors. For more information about
specific features, see "Technical Specifications" on page 9.
The following software is included with your system:
• A System Setup program for quickly viewing and changing system configuration information. For more
information on this program, see "Using the System Setup Program" in the
Hardware Owner’s Manual .
• Enhanced security features, including a system password and a setup password, available through the
System Setup program.
• Video drivers for displaying many popular application programs in high-resolution modes.
• Systems management software and documentation CDs.
Supported Operating Systems
• Microsoft Windows Server ™ 2003, Standard Edition and Web Edition
• Microsoft Windows Server 2003, Standard Edition 64-Bit
•RedHat
®
Enterprise Linux ES (versions 3 and 4) for Intel x86
• Red Hat Enterprise Linux ES (version 4) for Intel Extended Memory 64 Technology (Intel EM64T)
•SUSE
®
Linux Enterprise Server 9 (Service Pack 2 or later) for Intel EM64T
•SUSE
®
Linux Enterprise Server 10 for Intel EM64T
Other Information You May Need
CAUTION: The Product Information Guide provides important safety and regulatory information. Warranty
information may be included within this document or as a separate document.
• The Rack Installation Instructions or Rack Installation Guide included with your rack solution
describes how to install your system into a rack.
• The
Hardware Owner’s Manual provides information about system features and describes how to
troubleshoot the system and install or replace system components. The
Hardware Owner’s Manual
is available on the CDs that came with your system or on support.dell.com .
• CDs included with your system provide documentation and tools for configuring and managing
your system.

Getting Started With Your System 5
• Systems management software documentation describes the features, requirements, installation,
and basic operation of the software.
• Operating system documentation describes how to install (if necessary), configure, and use the
operating system software.
• Documentation for any components you purchased separately provides information to configure
and install these options.
• Updates are sometimes included with the system to describe changes to the system, software,
and/or documentation.
NOTE: Always check for updates on support.dell.com and read the updates first because they often
supersede information in other documents.
• Release notes or readme files may be included to provide last-minute updates to the system or
documentation or advanced technical reference material intended for experienced users or
technicians.
Obtaining Technical Assistance
If you do not understand a procedure in this guide or if the system does not perform as expected,
see your Hardware Owner’s Manual.
Dell Enterprise Training and Certification is available; see www.dell.com/training for more information.
This service may not be offered in all locations.
Installation and Configuration
CAUTION: Before performing the following procedure, read and follow the safety instructions and important
regulatory information in your Product Information Guide.
This section describes the steps to set up your system for the first time.
CAUTION: Whenever you need to lift the system, get others to assist you. To avoid injury, do not attempt to lift
the system by yourself.

6Getting Started With Your System

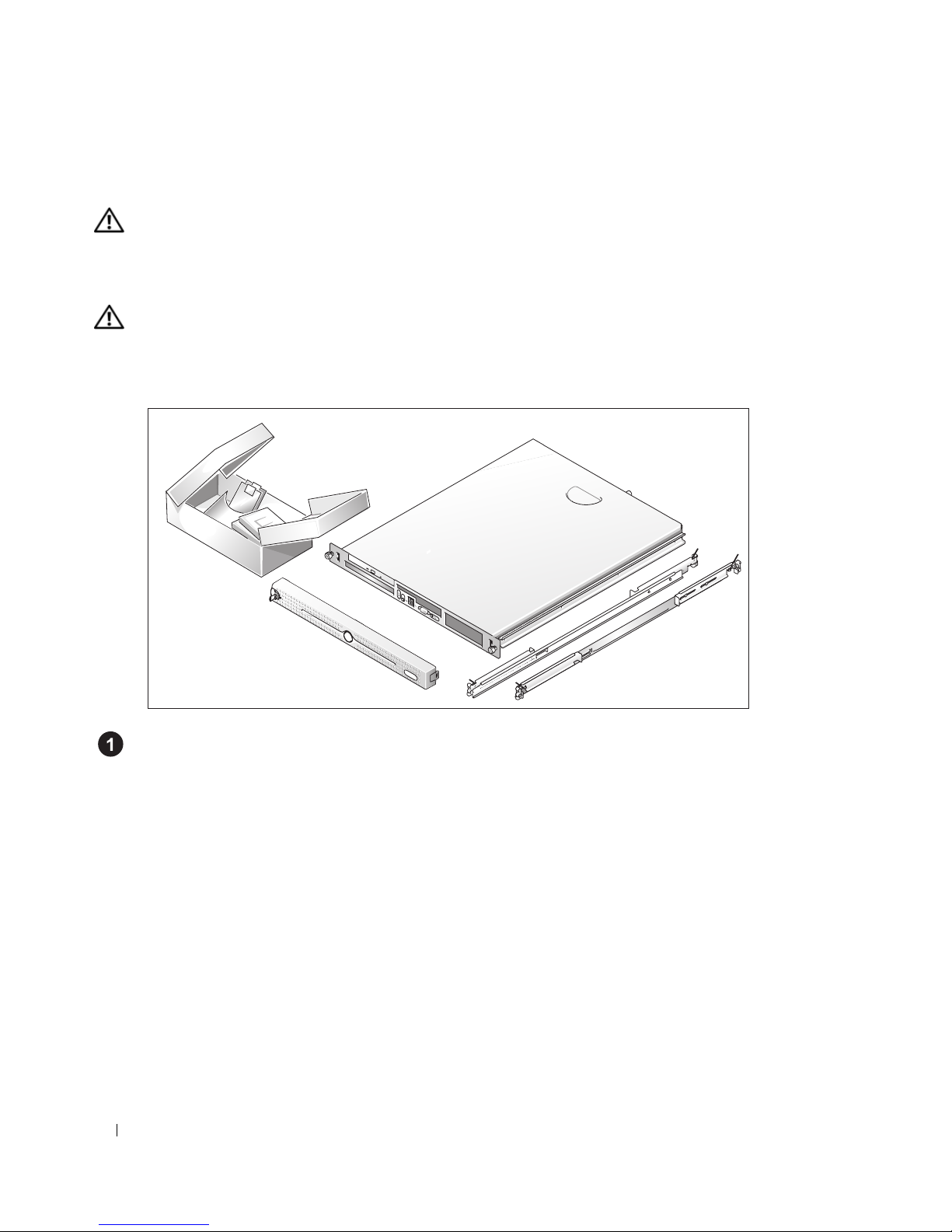

Unpacking the System
Unpack your system and identify each item.
Keep all shipping materials in case you need them later.

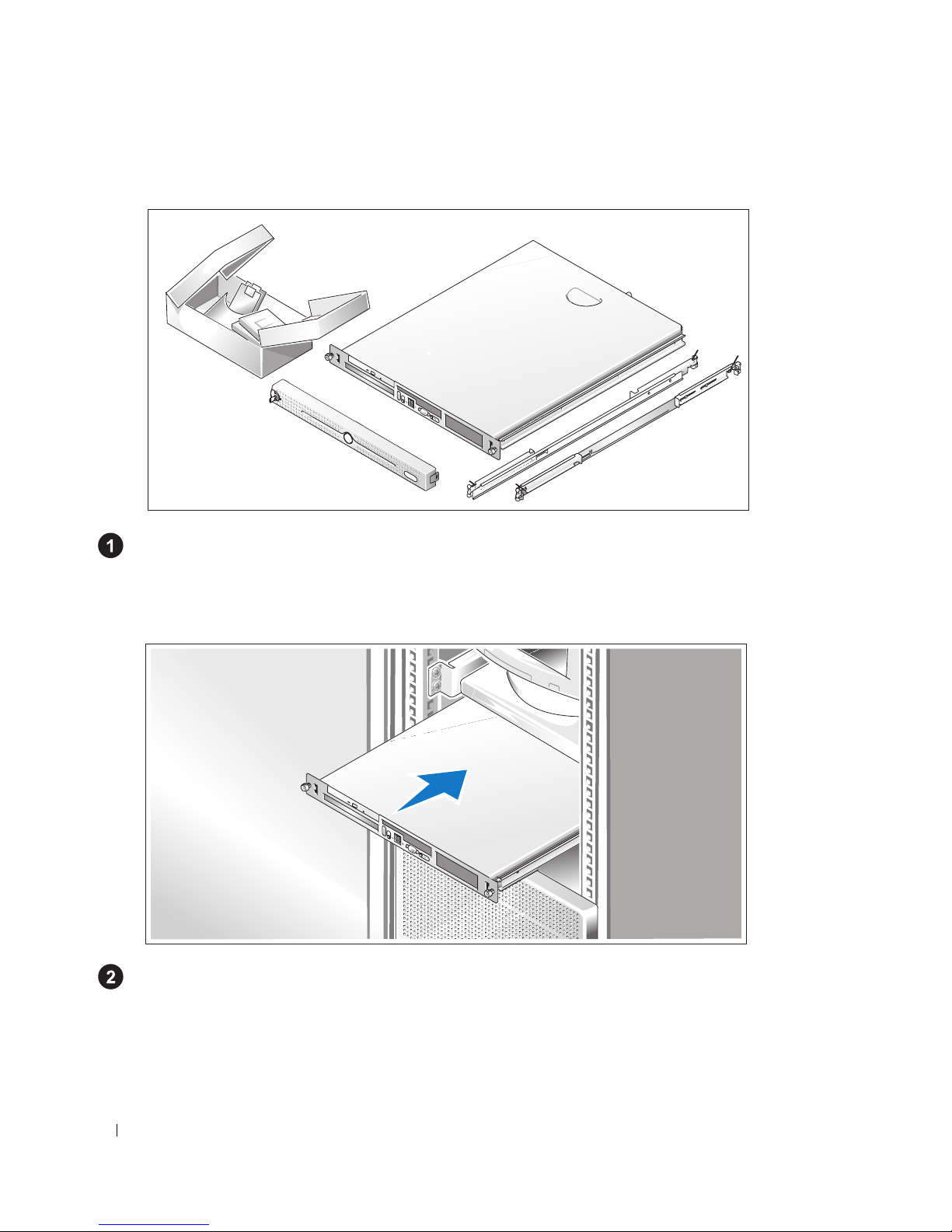

Installing the Rails and System in a Rack
Once you have read the "Safety Instructions" located in the rack installation documentation
for your system, install the rails and the system in the rack.
See your rack installation documentation for instructions on installing your system in a rack.

Getting Started With Your System 7
Connecting the Keyboard, Mouse, and Monitor
Connect the keyboard, mouse, and monitor (optional).
The connectors on the back of your system have icons indicating which cable to plug into
each connector. Be sure to tighten the screws (if any) on the monitor's cable connector.
Connecting the Power
Connect the system’s power cable(s) to the system. Attach the cable retention clip to the back
of the system, run the cable through the cable retention clip as shown, and close the clip.
Plug the other end of the cable into a grounded electrical outlet or a separate power source
such as an uninterrupted power supply (UPS) or a power distribution unit (PDU).

8Getting Started With Your System
Turning on the System
Turn on the system and monitor (optional).
Press the power button on the system and the monitor. The power indicators should light.
Adjust the monitor’s controls until the displayed image is satisfactory.
Installing the Bezel
Install the bezel (optional).

Getting Started With Your System 9
Complete the 0perating System Setup
If you purchased a preinstalled operating system, see the operating system documentation that ships
with your system. To install an operating system for the first time, see the
Quick Installation Guide .
Be sure the operating system is installed before installing hardware or software not purchased with
the system.
Technical Specifications
Processor
Processor type One
Intel
®
Core ™ 2 Duo processor
or
One Intel Celeron
®
D, 300 Sequence processor
or
One Intel Pentium
®
4, 600 Sequence processor
Front-side bus speed
Intel Celeron D 533 MHz minimum
Intel Pentium 4 800 MHz minimum
Intel Core 2 Duo 1066 MHz minimum
Internal cache
Intel Celeron D
256 KB
Intel Pentium 4 at least 2 MB
Intel Core 2 Duo at least 2 MB
Expansion Buses
Bus type PCI-X, PCIe
Expansion slots - Two optional riser cards
Riser 1
PCIe One full-height, half-length, x8 lane PCIe slot
PCIe One full-height, half-length x4 lane PCIe slot
residing on a x8 lane connector

10 Getting Started With Your System
Riser 2
PCI-X One full-height, half-length,
64-bit, 133MHz PCI-X slot
PCIe One full-height, half-length, x8 lane PCIe slot
Memory
Architecture Up to four unbuffered DDR2 533/667 MHz
SDRAM memory modules with ECC
Memory module sockets Four 240-pin
Memory module capacities 512 MB, 1 GB, or 2 GB
Minimum RAM 512 MB (one 512-MB module)
Maximum RAM 8 GB
Drives
Hard Drives
SATA Up to two 1-inch high drives
SAS Up to two optional internal 1-inch high drives
with optional SAS controller card
Optical drive CD, DVD, or combination CD-RW/DVD in a
peripheral drive bay
NOTE: DVD devices are data only.
USB flash drive One optional drive that emulates a diskette drive
or hard drive
Connectors
Externally accessible
Back
Network adapter Two RJ-45 (for integrated 1-Gigabit network
adapters)
PS/2-style keyboard 6-pin mini-DIN
PS/2-compatible mouse 6-pin mini-DIN
Serial 9 pin
USB Two 4-pin, USB 2.0 compliant
Video 15-pin VGA
Expansion Buses (continued)

Getting Started With Your System 11
Front
Video 15-pin VGA
USB Two 4-pin, USB 2.0 compliant
Internally accessible
IDE channel 40 pin
SATA channels Two 7 pin
Video
Video type Integrated ATI RN50 VGA controller
Video memory 16 MB, 32MB when available
Power
AC power supply
Wattage 345 W
Voltage 100–240 VAC, 50/60 Hz
Maximum inrush current Under typical line conditions and over the entire
system ambient operating range, the inrush current
may reach 25 A for 10 ms or less.
System battery CR 2032 3.0-V lithium coin cell
Physical
Height 4.2 cm (1.68 in)
Width 44.6 cm (17.6 in)
Depth
With optional bezel 57.6 cm (22.7 in)
Without optional bezel 54.6 cm (21.5 in)
Weight (maximum configuration) 11.8 kg (26 lb)
Connectors (continued)

12 Getting Started With Your System
Environmental
NOTE: For additional information about environmental measurements for specific system configurations,
see www.dell.com/environmental_datasheets.
Temperature
Operating 10° to 35°C (50° to 95°F)
Storage –40° to 65°C (–40° to 149°F)
Relative humidity
Operating 20% to 80% (noncondensing) with a maximum
humidity gradation of 10% per hour
Storage 5% to 95% (noncondensing)
Maximum vibration
Operating 0.26 G at 5–350 Hz for 15 min
Storage 1.54 G at 10–250 Hz for 15 min
Maximum shock
Operating One shock pulse in the positive z axis (one pulse on
each side of the system) of 31 G for up to 2.6 ms
Storage Six consecutively executed shock pulses in the
positive and negative x, y, and z axes (one pulse
on each side of the system) of 71 G for up to 2 ms
Altitude
Operating –16 to 3048 m (–50 to 10,000 ft)
Storage –16 to 10,600 m (–50 to 35,000 ft)

www.dell.com | support.dell.com
Systèmes Dell™ PowerEdge™ 860
Guide de mise
en route

Remarques, avis et précautions
REMARQUE : une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre
ordinateur.
AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter
le problème.
PRÉCAUTION : une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle
ou de mort.
____________________
Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2006 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell, le logo DELL et PowerEdge sont des marques de Dell Inc. ; Intel,Pentium et Celeron sont des
marques déposées de Intel Corporation ; Core est une marque de Intel Corporation ; Microsoft, Windows et Windows Server sont des marques
déposées de Microsoft Corporation ; Red Hat est une marque déposée de Red Hat, Inc. ; SUSE est une marque déposée de Novell, Inc.
Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et
des noms de ces produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
Modèle SVP
Juin 2006 P/N DJ989 Rev. A00

Guide de mise en route 15
Caractéristiques du système
Les principales caractéristiques du système sur le plan matériel et logiciel sont les suivantes :
• Châssis 1U/1S montable en rack avec support pour rails statiques et rails coulissants.
REMARQUE : utilisez le programme de configuration du système pour visualiser les informations
concernant le processeur. Voir “Using the System Setup Program” (Utilisation du programme de
configuration du système), dans le document Hardware Owner's Manual (Manuel du propriétaire).
• L'un des processeurs suivants :
–Intel
®
Core™ 2 Duo
– Intel Celeron
®
D, séquence 300
– Intel Pentium
®
4, séquence 600
• Mémoire minimale : 512 Mo, sous forme de barrettes de mémoire SDRAM DDR2 à 533 ou
667 MHz. Extensible via l'installation de barrettes de mémoire ECC sans tampon (de 512 Mo,
1 Go ou 2 Go) dans les quatre emplacements mémoire de la carte système. Le maximum autorisé
est de 8 Go.
• L'une des options suivantes pour la carte de montage :
– Deux logements d'extension PCIe pour carte de mi-longueur/pleine hauteur : un logement x8
et un autre équipé d'un connecteur x8 mais utilisable uniquement en x4.
– Deux logements d'extension pour carte de mi-longueur/pleine hauteur : un logement PCI-X
(133 MHz/64 bits) et un logement PCIe x8 comprenant un connecteur pour le contrôleur
d'accès distant (RAC) en option.
• Un lecteur 3,5 pouces de CD, DVD ou CD-RW/DVD dans une baie de périphérique
• Prise en charge des configurations suivantes pour les disques durs internes :
– Jusqu'à deux disques durs SATA internes d'une hauteur de 1 pouce, avec les contrôleurs
de lecteur intégrés.
– Jusqu'à deux disques durs SAS (Serial-Attached SCSI) internes d'une hauteur de 1 pouce
(en option) avec une carte contrôleur SAS (également en option).
• Contrôleur d'accès à distance (en option) permettant la gestion de systèmes à distance. Cette
option requiert une carte de montage prenant en charge les connecteurs RAC PCI-X et PCIe.
• Lecteur flash USB en option émulant un lecteur de disquette ou un disque dur.
• Une alimentation 345 W.
• Deux cartes réseau Ethernet Gigabit intégrées pouvant prendre en charge des débits de données
de 10, 100 et 1000 Mbps.

16 Guide de mise en route
• Deux ventilateurs système, un ventilateur pour le bloc d'alimentation et un ventilateur PCI en option
pour les systèmes équipés d'un contrôleur SAS/RAID.
• Un connecteur série assurant la prise en charge de la redirection de console.
• Des fonctions de sécurité telles que la détection des intrusions dans le châssis et le verrou du cadre
en option.
• Des circuits de surveillance qui contrôlent la tension et la température des systèmes et fonctionnent
de pair avec les logiciels de gestion.
• Le panneau arrière contient le connecteur du clavier, de la souris, ainsi qu'un connecteur vidéo, le port
série, deux connecteurs USB et deux connecteurs de NIC.
• Le panneau avant comprend deux connecteurs USB et un connecteur VGA. Pour plus d'informations
sur des caractéristiques spécifiques, voir “Spécifications techniques”, à la page 22.
Les logiciels suivants sont livrés avec le système :
• Programme de configuration du système permettant de consulter et de modifier rapidement les
informations sur la configuration du système. Pour plus d'informations, voir “Using the System Setup
Program” (Utilisation du programme de configuration du système), dans le document
Hardware
Owner's Manual
(Manuel du propriétaire).
• Fonctions de sécurité améliorées, disponibles dans le programme de configuration du système,
permettant de définir un mot de passe système et un mot de passe de configuration.
• Pilotes vidéo permettant d'afficher de nombreuses applications couramment utilisées dans des modes
haute résolution.
• CD du logiciel de gestion de systèmes et de la documentation.
Systèmes d'exploitation pris en charge
• Microsoft Windows Server ™ 2003, Standard Edition et Web Edition
• Microsoft Windows Server 2003, Standard Edition 64 bits
•RedHat
®
Enterprise Linux ES (versions 3 et 4) pour Intel x86
• Red Hat Enterprise Linux ES (version 4) pour Intel EM64T
•SUSE
®
Linux Enterprise Server 9 avec Service Pack 2 ou suivant pour Intel EM64T
•SUSE
®
Linux Enterprise Server 10 pour Intel EM64T

Guide de mise en route 17
Autres informations utiles
PRÉCAUTION : le document Product Information Guide (Guide d'informations sur le produit) contient
d'importantes informations se rapportant à la sécurité et aux réglementations. Les informations sur la garantie
se trouvent soit dans ce document, soit à part.
• Les documents Rack Installation Guide (Guide d'installation du rack) et Rack Installation Instructions
(Instructions d'installation du rack) fournis avec la solution rack décrivent l'installation du système.
• Le document
Hardware Owner's Manual (Manuel du propriétaire) contient des informations sur les
caractéristiques du système, ainsi que des instructions relatives au dépannage et à l'installation ou au
remplacement de composants. Il se trouve sur les CD fournis avec le système, ainsi que sur le site
support.dell.com .
• Les CD fournis avec le système contiennent des documents et des outils relatifs à la configuration
et à la gestion du système.
• La documentation du logiciel de gestion de systèmes comprend des renseignements sur les
fonctionnalités, les spécifications, l'installation et le fonctionnement de base du logiciel.
• La documentation du système d'exploitation indique comment installer (au besoin), configurer
et utiliser le système d'exploitation.
• La documentation des composants achetés séparément indique comment installer et configurer
ces options.
• Des mises à jour sont parfois fournies avec le système. Elles décrivent les modifications apportées
au système, aux logiciels ou à la documentation.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site support.dell.com et lisez-les
en premier, car elles remplacent souvent les informations contenues dans les autres documents.
• Des notes de version ou des fichiers lisez-moi (readme) sont parfois fournis ; ils contiennent des mises
à jour de dernière minute apportées au système ou à la documentation, ou des documents de référence
technique avancés destinés aux utilisateurs expérimentés ou aux techniciens.
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme
prévu, consultez le document Hardware Owner's Manual (Manuel du propriétaire).
Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations, consultez
le site www.dell.com/training. Ce service n'est disponible que dans certains pays.

18 Guide de mise en route
Installation et configuration
PRÉCAUTION : avant de commencer la procédure suivante, lisez et appliquez les consignes concernant
la sécurité et les réglementations, que vous trouverez dans le document Product Information Guide
(Guide d'informations sur le produit).
Cette section décrit les étapes à exécuter lors de la configuration initiale du système.
PRÉCAUTION : demandez toujours de l'aide avant de soulever le système. N'essayez pas de le soulever seul
car vous risqueriez de vous blesser.
Déballage du système
Sortez le système de son emballage et identifiez chaque élément fourni.
Conservez les matériaux d'emballage au cas où vous en auriez besoin ultérieurement.
