Dell PowerEdge C6320 User manual

Dell PowerEdge C6320
Getting Started Guide
Guide de mise en route
Guia de Noções Básicas
Guía de introducción
Scan to see how-to videos, documentation,
andtroubleshooting information

Dell PowerEdge C6320
Getting Started Guide

NOTE: A NOTE indicates important information that helps you make better use
of your computer.
CAUTION: A CAUTION indicates either potential damage to hardware or loss
of data and tells you how to avoid the problem.
WARNING: A WARNING indicates a potential for property damage, personal
injury, or death.
Dell End User License Agreement
Before using your system, read the Dell Software License Agreement that shipped with your
system. If you do not accept the terms of agreement, see Dell.com/contactdell.
Save all software media that shipped with your system. These media are backup copies of the
software installed on your system.
Copyright © 2016 Dell Inc. All rights reserved. This product is protected by U.S. and international
copyright and intellectual property laws. Dell™and the Dell logo are trademarks of Dell Inc. in the
United States and/or other jurisdictions. All other marks and names mentioned herein may be
trademarks of their respective companies.
2016 – 01
P/N NT2RV Rev. A01

Installation and configuration │5
CAUTION: Restricted Access Location
This server is intended for installation only in restricted access locations as defined
in Cl. 1.2.7.3 of IEC 60950-1: 2001 where both these conditions apply:
• Access can only be gained by service persons or by users who have been
instructed about the reasons for the restrictions applied to the location and
about any precautions that shall be taken.
• Access is through the use of a tool or lock and key, or other means of security,
and is controlled by the authority responsible for the location.
Installation and configuration
WARNING: Before performing the following procedure, read and follow the
safety instructions that came with the system.
Installing the tool-less rail solution
WARNING: Whenever you need to lift the system, get others to assist you.
To avoid injury, do not attempt to lift the system by yourself.
WARNING: To avoid a potential electrical shock hazard, a third wire safety
grounding conductor is necessary for the rack installation. The rack equipment
must provide sufficient airflow to the system to maintain proper cooling.
CAUTION: When installing rails in a square-hole rack it is important to ensure
that the square pegs slide through the square holes.
NOTE: The rails can be used in both square-hole racks (item 1 in the following
figure) and round-hole racks (item 2 in the following figure).

6 │Installation and configuration
1. To open the rail latches, push the latch release buttons on the midpoints of the
end pieces of the rails. See
1
in figure 1.
2. Align the end pieces of the rails on the vertical rack flanges to seat the pegs in
the bottom and top holes of the desired U spaces. See
2
in figure 1.
Figure 1: Pushing the latch release buttons
3. To lock the latches in place, engage the end of the rails until they seat on the
vertical rack flanges, and release the latch release buttons. See
3
in Figure 2.
Figure 2: Releasing the latch release buttons
12
1
1
2
2Back View
Latch Release Button
Front View
3
3
Back View
Front View

Installation and configuration │7
4. Slide the system into the rack. See
4
in Figure 3.
5. Tighten the thumbscrews to secure the rack ears to the rack flanges.
See
5
in Figure 3.

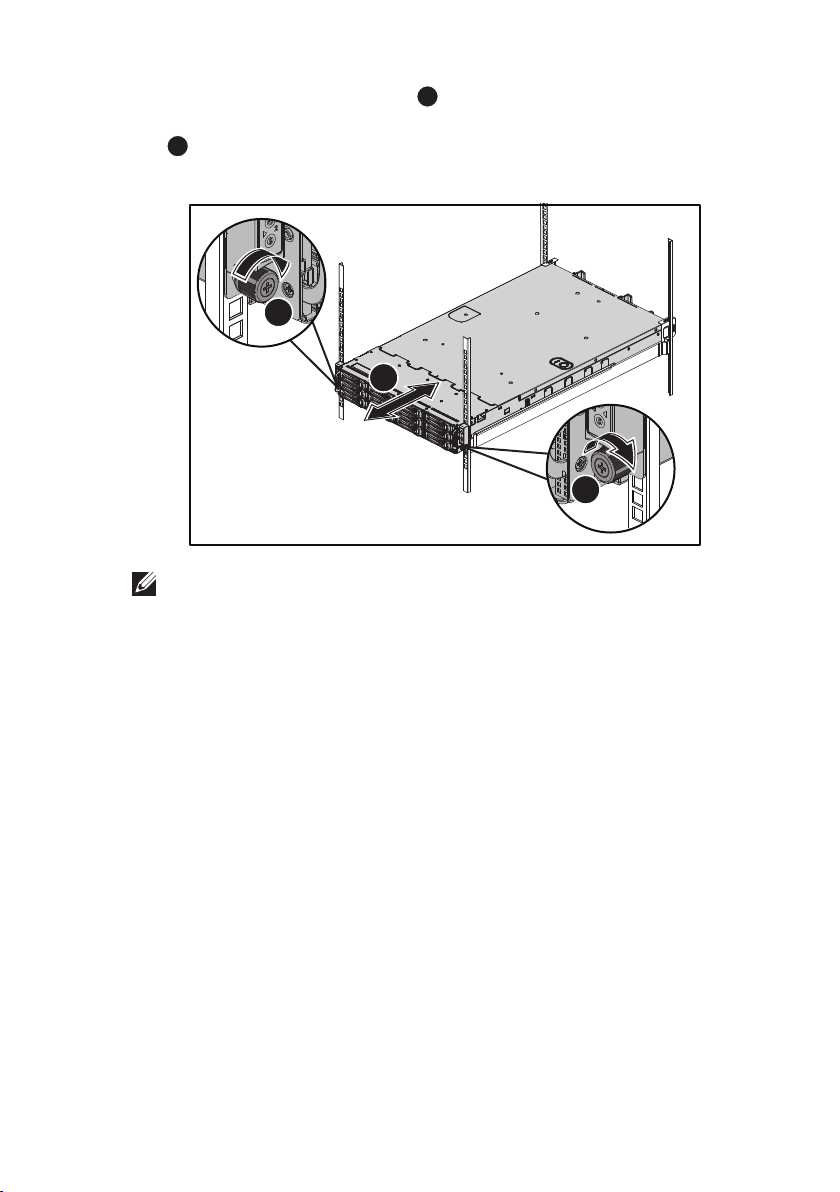

Figure 3: Installing the chassis onto the rack
NOTE: To remove the rails, push the latch release button on the midpoints
of the end piece and unseat each rail.
5
5
4
Back View
Front View

8 │Installation and configuration
Installing the optional chassis stabilizer
shipping brackets
1. At the back of each vertical rack flange, put two screw bases into the two
square holes above the rail. See
6
in Figure 4.
2. Install the optional chassis stabilizer shipping brackets on the rack flanges.
See
7
in Figure 4.
3. Install and tighten the screws. See
8
in Figure 4.
NOTE: To transport systems already installed in the rack, ensure that the two
chassis stabilizer shipping brackets are in place.

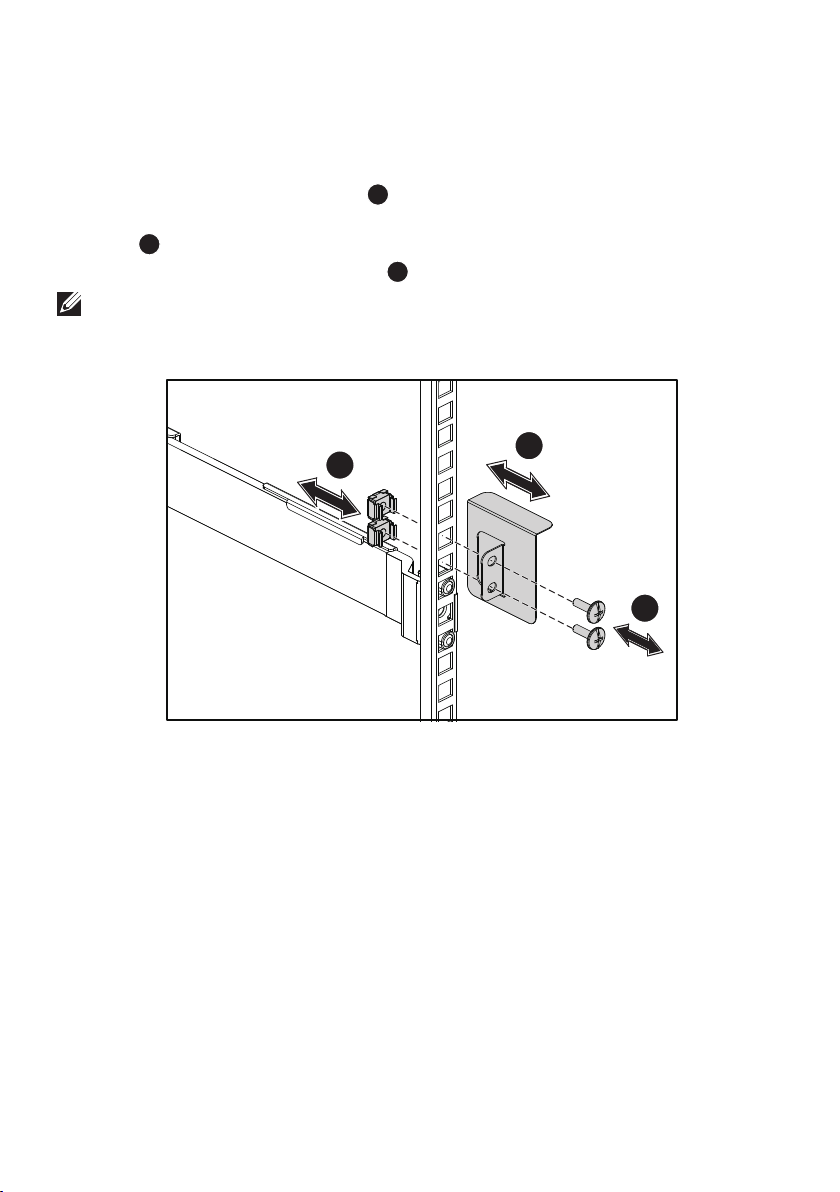

Figure 4: Installing the chassis stabilizer shipping brackets
6
7
8
Back View

Installation and configuration │9
Optional — Connecting the keyboard, mouse,
and monitor
Connect the keyboard, mouse, and monitor (optional).
The connectors on the back of your system have icons indicating which cable to
plug into each connector. Be sure to tighten the screws (if any) on the monitor’s
cable connector.
NOTE: Note that the system supports only one USB port and a micro USB port. If
you require more than one USB outlet at a time, use USB Hub or Adapter Cable.

10 │Installation and configuration
Connecting the power cable(s)

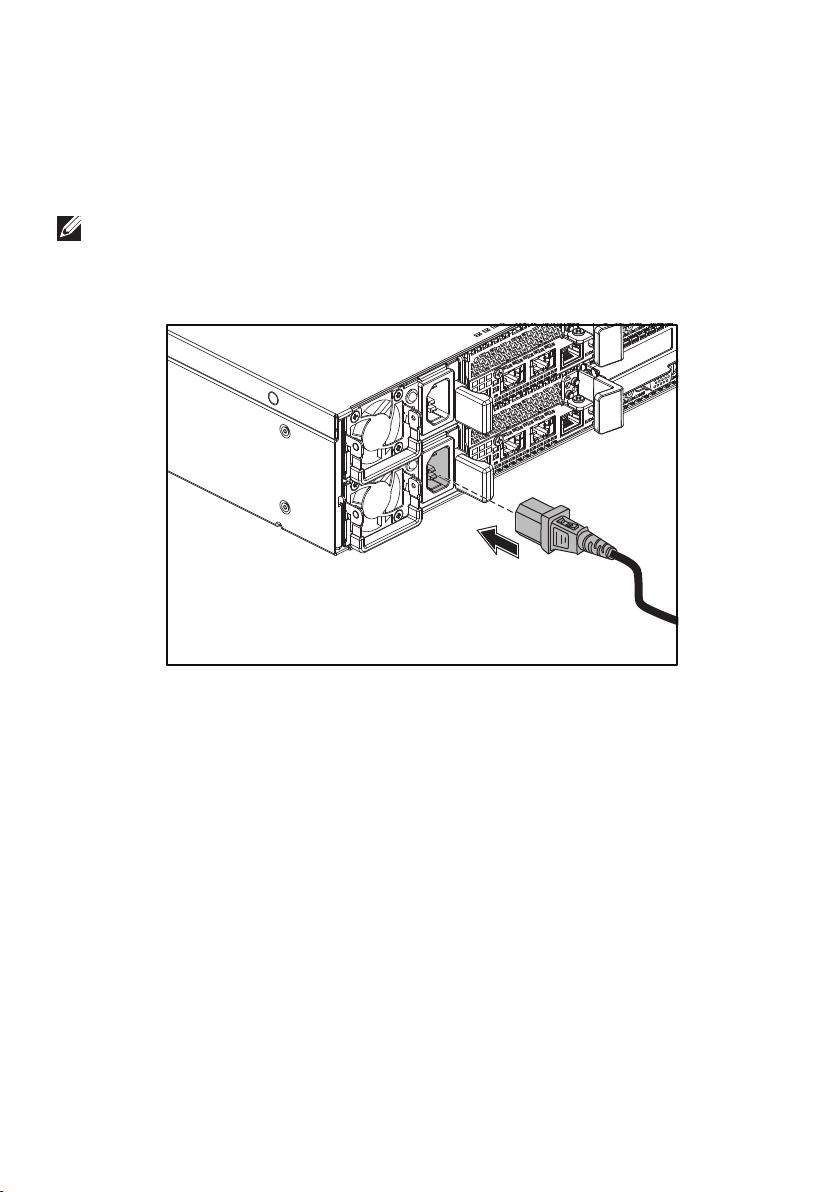

Connect the system’s power cable(s) to the system, and if a monitor is used,
connect the monitor’s power cable to the monitor. Plug the other end of the power
cables into a grounded electrical outlet or a separate power source such as an
uninterrupted power supply or a power distribution unit.
NOTE: The system supports both AC and HVDC power inputs and up to
two1400 W power supply units (200-240 VAC nominal input voltage) or up to
two 1600 W power supply units (200-240 VAC nominal input voltage).
1400 W power supply unit is supported only for China.

Getting help │11
Turning on the system

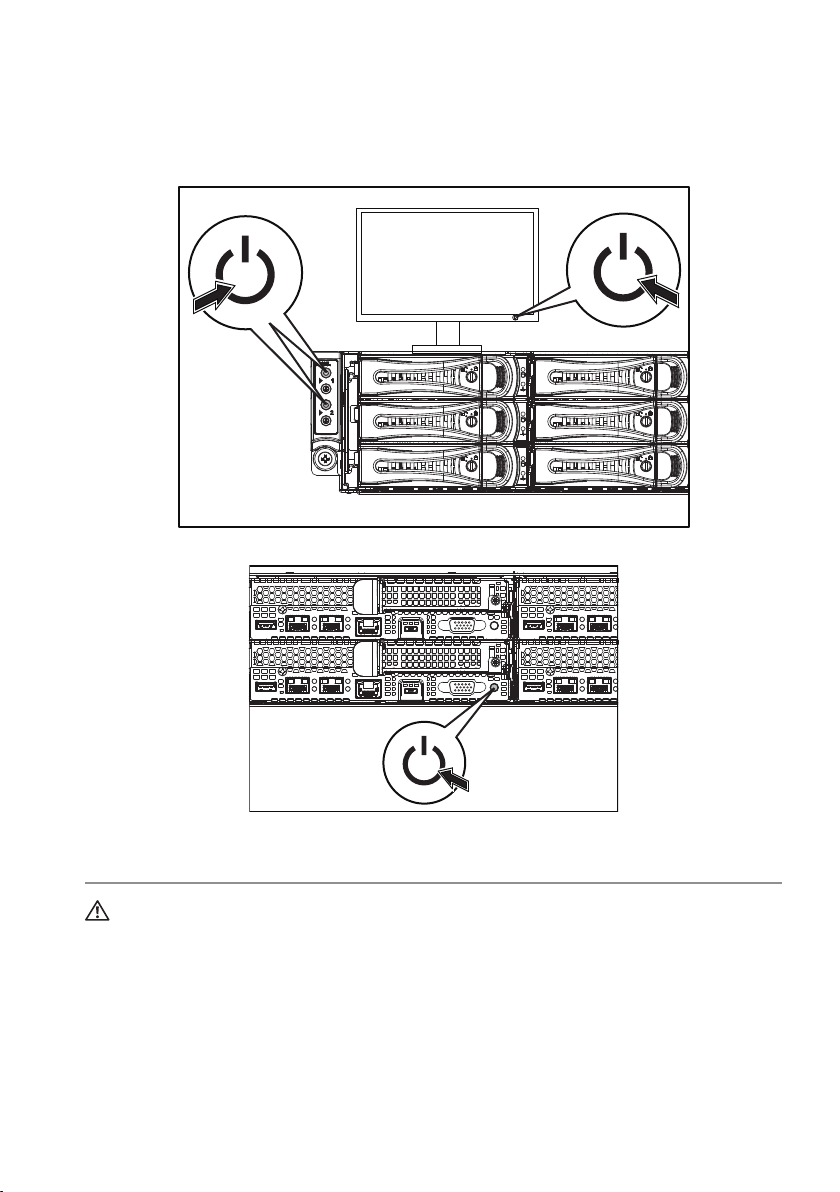

Press the power button(s) either on the front or at the back of the system. The power
indicators turn green.
Getting help
WARNING: See the safety and regulatory information that shipped with your
system. Warranty information may be included within this document or as
aseparate document.
The Hardware Owner’s Manual provides information about system features and
describes how to troubleshoot the system and install or replace system components.
This document is available at Dell.com/support.
Dell systems management application documentation provides information about
installing and using the systems management software. This document is available
online at Dell.com/support.

12 │NOM information (Mexico only)
For an immediate access to your system information:
1. Go to Dell.com/support.
2. Enter your system service tag in the Enter your Service Tag or Express Service
Code field.
3. Click Submit.
4. The support page that lists the system manuals is displayed.
For more information about your system:
1. Go to Dell.com/support.
2. Select your country from the drop-down menu on the bottom right corner
ofthe page.
a. Select your product category.
b. Select your product segment.
c. Select your product.
The support page that lists the various support categories is displayed.
NOTE: Always check for updates on Dell.com/support and read the updates first
because they often supersede information in other documents.
NOM information (Mexico only)
The following information is provided on the device described in this document in
compliance with the requirements of the official Mexican standards (NOM):
Importer Dell Inc. de México, S.A. de C.V.
Paseo de la Reforma 2620-11° Piso
Col. Lomas Atlas
11950 México, D.F.
Model number B08S
Supply voltage 200-240 V AC with 1400 W (for China
only) or 1600 W power supply unit
100-120 V AC with two 1600 W power
supply units
Note: Two power supply units must be
installed for 100-120 V AC
Frequency 50/60 Hz
Current consumption 9 Amps with 1400 W power supply unit
10 Amps with 1600 W power supply unit
12 Amps with two 1600 W power supply
units at 100-120 V AC

Technical specifications │13
Technical specifications
Power
NOTE: The system does not support mixed installation of 1400 W and 1600 W
power supply units.
NOTE: The 1400 W and 1600 W power supply units are hot swappable, and
support hot swap in any condition if the system has the power throttling feature.
AC power supply (per power supply)
Wattage 1400 W (for China only)
Voltage 200-240 VAC, 50/60 Hz, maximum
input current: 9 Amps
Heat dissipation 6024.376 BTU/hr maximum
Maximum inrush current Initial inrush current cannot exceed
55Amps (peak). Secondary inrush
current cannot exceed 25 Amps (peak).
Wattage 1600 W
Voltage 200-240 VAC, 50/60 Hz, maximum
input current: 10 Amps
100-120 VAC / 200-240 VAC, 50/60 Hz,
maximum input current: 12 Amps/10 Amps
Heat dissipation 6033.979 BTU/hr maximum
Maximum inrush current Initial inrush current and secondary
inrush current cannot exceed
50 Amps (peak).
HVDC power supply (per power supply)
Wattage 1400 W (for China only)
Voltage 240 VDC, 50/60 Hz, maximum input
current: 9 Amps
Heat dissipation 5440.614 BTU/hr maximum
Maximum inrush current Initial inrush current cannot exceed
55Amps (peak). Secondary inrush
current cannot exceed 25 Amps (peak).

14 │Technical specifications
Battery (per system board)
System battery 3 V CR2032 lithium coin cell
Environmental
NOTE: For additional information about environmental measurements for specific
system configurations, see Dell.com/environmental_datasheets.
Temperature 10° to 35°C (50° to 95°F) with a
maximum temperature gradation of
10°C per hour
Operating NOTE: For altitudes above 2950 feet,
the maximum operating temperature
isderated 1°F/550 ft.
CAUTION: The maximum number
of memory modules and hard drives
supported on 1U node configuration
with 135W and 145W processors
depends on the power supply installed.
Storage –40° to 65°C (–40° to 149°F) with
amaximum temperature gradation of
20°C per hour

Dell PowerEdge C6320
Guide de mise en route
Scannez pour voir des didacticiels vidéo, obtenir de
la documentation et des informations de dépannage

REMARQUE: une REMARQUE fournit des informations importantes qui vous
aident à mieux utiliser votre ordinateur.
PRÉCAUTION: PRÉCAUTION vous avertit d’un risque de dommage matériel ou
de perte de données et vous indique comment éviter le problème.
AVERTISSEMENT: signale un risque d'endommagement du matériel, de blessure
corporelle, voire de mort.
Contrat de licence utilisateur final Dell
Avant d’utiliser le système, lisez le contrat de licence logicielle Dell fourni avec le système.
Sivous n’acceptez pas les conditions du contrat, rendez-vous sur Dell.com/contactdell.
Conservez tous les supports de logiciel fournis avec le système. Ces supports sont des copies
de sauvegarde du logiciel installé sur le système.
Copyright © 2016 Dell Inc. Tous droits réservés. Le présent produit est protégé par les législations
américaines et internationales sur le droit d’auteur et la propriété intellectuelle. Dell™et le logo Dell
sont des marques commerciales de DellInc. aux États-Unis et/ou dans d’autres pays. Toutes les
autres marques et noms mentionnés dans le présent document sont des marques commerciales de
leurs propriétaires respectifs.
2016 – 01
N/P NT2RV Rév. A01

Installation et configuration │17
PRÉCAUTION: zone à accès restreint.
Ce serveur est conçu pour être installé uniquement dans des zones à accès restreint
telles que définies selon la norme Cl. 1.2.7.3 de IEC 60950-1: 2001 où ces deux
conditions s’appliquent en même temps:
• Seuls peuvent avoir accès le personnel d’entretien et les utilisateurs qui ont
été informés des motifs des restrictions appliquées à l’emplacement et des
précautions à prendre.
• L’accès, qui se fait par l’intermédiaire d’un outil ou d’un verrou et d’une clé,
oupar d’autres moyens de sécurité, est contrôlé par le responsable en charge
de l’emplacement.
Installation et configuration
AVERTISSEMENT: avant d’effectuer la procédure suivante, lisez et respectez
les consignes de sécurité fournies avec le système.
Installation des rails sans outils
AVERTISSEMENT: demandez toujours de l’aide avant de soulever le système.
N’essayez pas de le soulever seul, car vous risqueriez de vous blesser.
AVERTISSEMENT: afin d’éviter tout risque d’électrocution, vous devez
disposer d’un troisième conducteur de mise à la terre pour l’installation du
rack. L’équipement du rack doit assurer une ventilation suffisante pour bien
refroidir le système.
PRÉCAUTION: lorsque vous installez des rails dans un rack à trous carrés,
vérifiez que les chevilles à tête carrée glissent bien dans les trous carrés.
REMARQUE: les rails peuvent aussi bien être utilisés dans un rack à trous
carrés(élément1 dans la figure ci-dessous) que dans un rack à trous ronds
(élément2 dans la figure ci-dessous).

18 │Installation et configuration
1. Pour ouvrir le loquet des rails, appuyez sur les boutons de dégagement des
loquets situés au milieu de l’embout des rails. Voir
1
figure1.
2. Alignez l’embout des rails sur les brides verticales pour que les chevilles
de fixation s’insèrent dans le trou du bas le trou du haut des espaces
enUsouhaités. Voir
2
figure1.
Figure1: appuyer sur les boutons de dégagement des loquets
3. Pour verrouiller les loquets, engagez l’extrémité des rails jusqu’à ce qu’ils se
fixent sur les brides verticales du rack et libérez les boutons de dégagement
des loquets. Voir
3
figure2.
Figure2: libérer les boutons de dégagement des loquets
12
1
1
2
2Vue arrière
Bouton de dégagement du loquet
Vue avant
3
3
Vue arrière
Vue avant

Installation et configuration │19
4. Faites glisser le système dans le rack. Voir
4
figure3.
5. Serrez les vis moletées afin de fixer les oreilles sur les brides du rack.
Voir
5
figure3.
Figure3: installation du châssis dans le rack
REMARQUE: pour retirer les rails, appuyez sur le bouton de dégagement
des loquets situé au milieu de l’embout et dégagez les rails un par un.
5
5
4
Vue arrière
Vue avant

20 │Installation et configuration
Installation des supports d’expédition du
stabilisateur de châssis (en option)
1. À l’arrière de chaque bride verticale, placez deux culots à vis dans les deux
trous carrés situés juste au-dessus du rail. Voir
6
figure4.
2. Installez sur les brides du rack les supports d’expédition du stabilisateur de
châssis (en option). Voir
7
figure4.
3. Installez et serrez les vis. Voir
8
figure4.
REMARQUE: avant de transporter des systèmes déjà installés dans le rack,
assurez-vous que les deux supports d’expédition du stabilisateur de châssis sont
bien en place.
Figure4: installation des supports d’expédition du stabilisateur
dechâssis
6
7
8
Vue arrière
