Getting Started
With Your System
Začínáme se systémem
Guide de mise en route
Erste Schritte mit dem System
Τα πρώτα βήματα Με το σύστημά σας
Rozpoczecie pracy z systemem
Начало работы ссистемо
Procedimientos iniciales con el sistema
Sistem Başlangıç Kılavuzu
Model AMP01

www.dell.com | support.dell.com
Getting Started
With Your System

Notes, Notices, and Cautions
NOTE: A NOTE indicates important information that helps you make better use of your system.
NOTICE: A NOTICE indicates either potential damage to hardware or loss of data and tells you how to avoid
the problem.
CAUTION: A CAUTION indicates a potential for property damage, personal injury, or death.
____________________
Information in this document is subject to change without notice.
© 2005 Dell Inc. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products.
Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
Model AMP01
April 2010 P/N YD846 Rev. A01

Getting Started With Your System 3
System Features
This section describes the major hardware and software features of your system. It also provides
information about other documents you may need when setting up your system and how to obtain
technical assistance.
Major features of your system include:
• Efficient rack-mount designed storage system
• Capacity for 15 1-inch, hot-plug, 3.0-Gbps, serial-attached SCSI (SAS) and/or Serial Advanced
Technology Attachment II(SATA II) physical disks
• SAS 5/E adapter for connecting the storage array to the server(s)
NOTE: System boot is not supported from an external device attached to a SAS or SCSI adapter,
including SAS 5/E, PERC 5/E, PERC 4e/DC, or PERC 4/DC. See support.dell.com for the latest support
information about booting from external devices.
• Redundant hot-plug power supply and cooling modules that are combined for easy serviceability
• Two active/active RAID controller modules for redundant data and system management capability
• Support for up to two daisy-chained storage enclosures for a total of 45 physical disks
• Configuration and monitoring via the MD Storage Manager software
• Four sensors for monitoring ambient temperatures
• Battery backup unit (BBU) to power the RAID controller system memory (cache) in case of
a power outage
• Over-temperature shutdown capability
• Support for a wide range of servers (See your system’s readme file for supported systems.
An updated readme can be viewed from the Dell website at
support.dell.com. )

4Getting Started With Your System
Other Information You May Need
CAUTION: The Product Information Guide provides important safety and regulatory information. Warranty
information may be included within this document or as a separate document.
• The Rack Installation Instructions or Rack Installation Guide included with your rack solution
describes how to install your system into a rack.
• The
Hardware Owner’s Manual provides information about system features and describes how
to troubleshoot the system and install or replace system components.
• Resource CD included with your system provides documentation and tools for configuring and
managing your system.
• Release notes or readme files may be included to provide last-minute updates to the system or
documentation or advanced technical reference material intended for experienced users or
technicians.
Obtaining Technical Assistance
If you do not understand a procedure in this guide or if the system does not perform as expected,
see your Hardware Owner’s Manual.
Dell Enterprise Training and Certification is available; see www.dell.com/training for more information.
This service may not be offered in all locations.
Installation and Configuration
CAUTION: Before performing the following procedure, read and follow the safety instructions and important
regulatory information in your Product Information Guide.
This section describes the steps to set up your system for the first time.

Getting Started With Your System 5

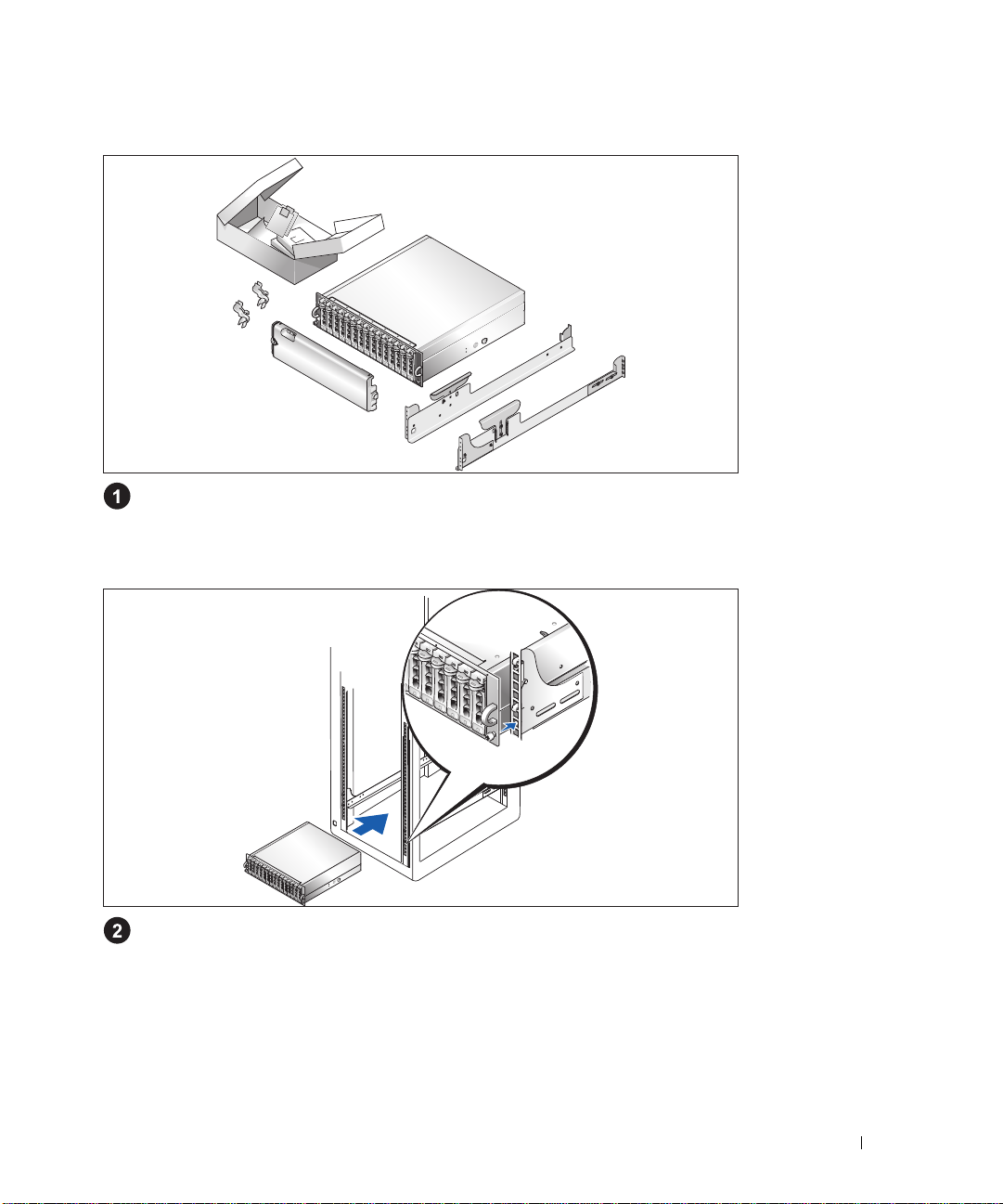

Unpacking the System
Unpack your system and identify each item.
Keep all shipping materials in case you need them later.
Installing the Rails and System in a Rack
Once you have read the "Safety Instructions" located in the rack installation documentation
for your system, install the rails and the system in the rack.
See your rack installation documentation for instructions on installing your system in a rack.

6Getting Started With Your System

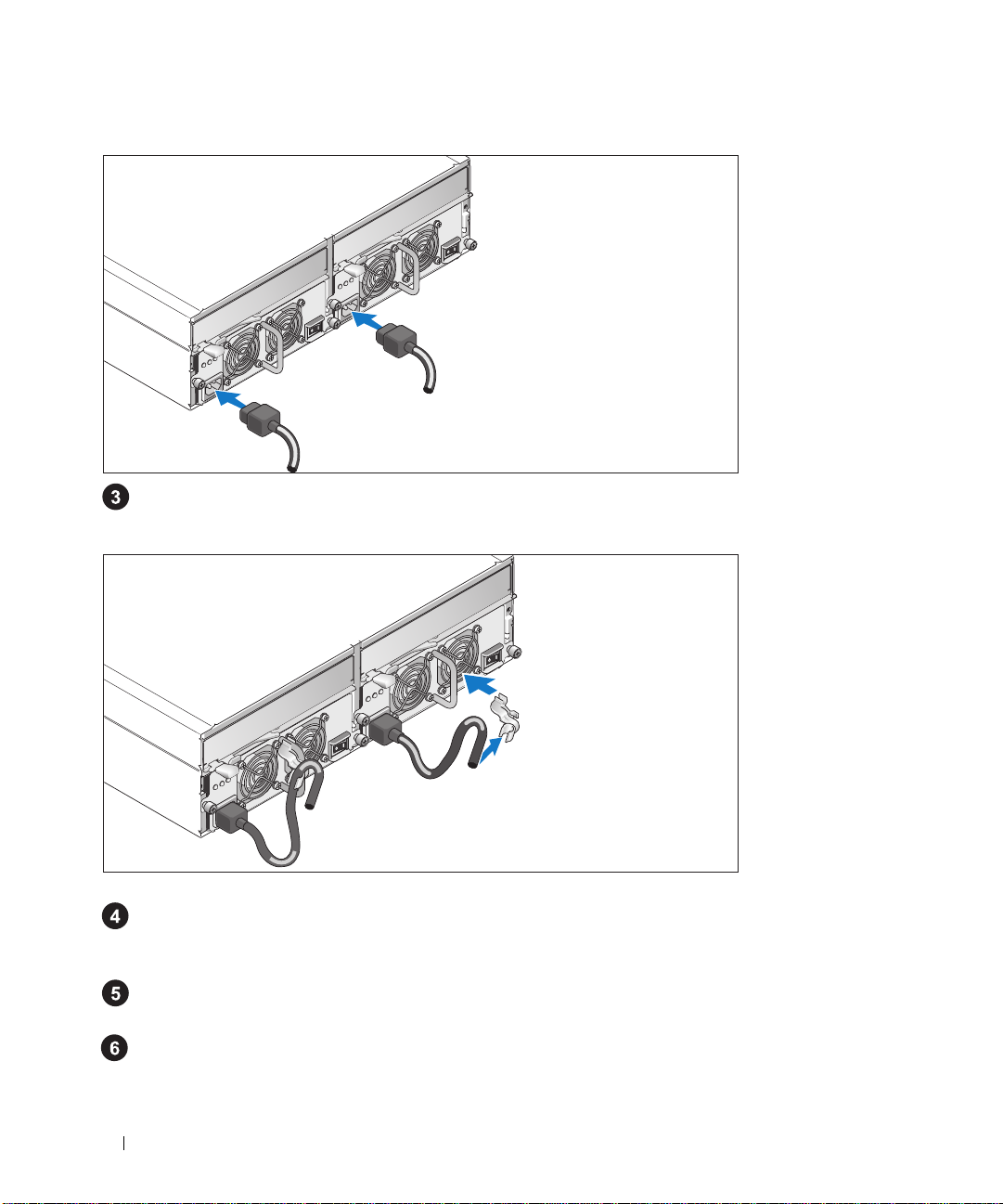

Connecting the Power Cables
Connect both power cables to the power supply/cooling fan modules.
Attaching the Power Cord Retention Bracket
Attach the power cord retention bracket to the power supply loop by affixing the back clasp of the
bracket to the top of the loop and the middle clasp to the vertical middle of the loop. Attach the
system power cable to the bracket’s cable clasp. Repeat the procedure for the second power supply.
Plug the other end of the power cables into a grounded electrical outlet or a separate power source
such as
an uninterruptible po wer supply (UPS) or a power distribution unit (PDU).
Cable the RAID controller modules according to the instructions provided in the Hardware
Owner’s Manual
.

Getting Started With Your System 7

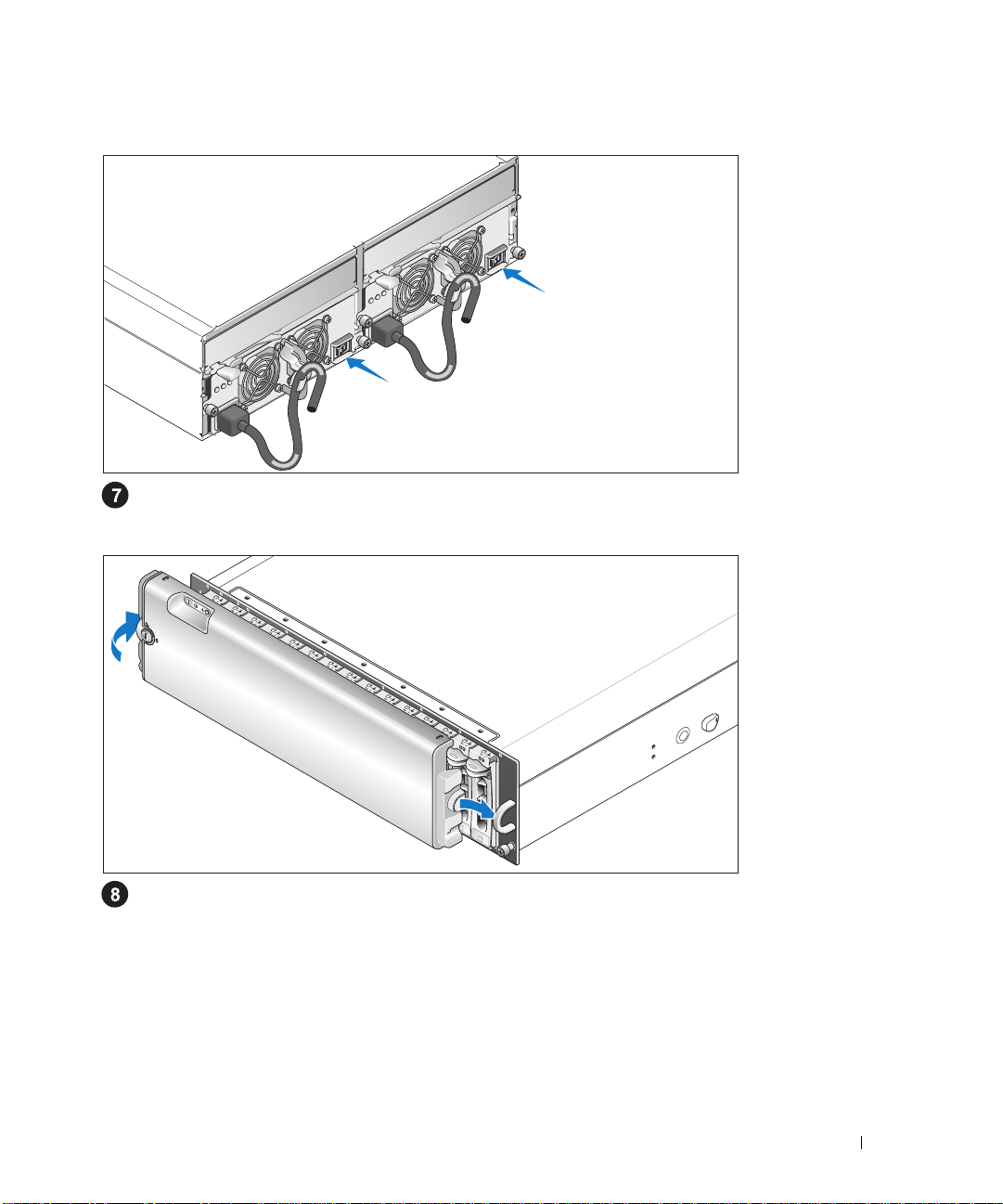

Turning on the System
Power on the system by turning on both power supply/cooling fan modules.
Installing the Bezel
Install the bezel (optional) by inserting the right edge of the bezel into the right front loop on the
system, and then pressing the left edge of the bezel to the system until the bezel snaps into place.

8Getting Started With Your System
Technical Specifications
Disks
Physical disks up to 15 1-inch-by-3.5-inch SAS and/or SATA II hot-plug physical
disks (3.0 Gbps). (See your system readme file for supported disk
capacities.)
RAID Controller Modules
RAID controllers
• 2 hot-pluggable active/active controllers
• 256 MB of cache per controller
• 1 temperature sensor per controller
RAID Controller Back-Panel Connectors
SAS connectors (per RAID
controller)
• 1 SAS Port 0 "In" connector for connection to the host
• 1 SAS Port 1 "In" connector (if installed) for connection to an
additional host
• 1 SAS Port "Out" connector for expansion to an additional
enclosure
Debug connector
(per RAID controller)
1 6-pin mini-DIN connector (debug port for Dell factory use only)
Ethernet connector
(per RAID controller)
1 10/100 BASE-T connection for out-of-band management of the
enclosure
Backplane Board
Connectors
• 15 SAS physical-disk connectors
• 2 power supply/cooling fan module connectors
• 2 sets of RAID controller connectors (6 connectors each
controller)
• 1 control panel connector for front LEDs
Sensors 2 temperature sensors
LED Indicators
Front panel
• 1 two-color LED indicator for system status
• 2 single-color LED indicators (one for power; one nonfunctional)
Physical disk carrier • 1 single-color activity LED
• 1 two-color LED status indicator per disk

Getting Started With Your System 9
RAID controllers The following single-color LEDs:
• Battery fault
• Cache active
• Controller fault
• Controller power
• Ethernet link
• Ethernet activity
• SAS Out fault
• SAS Out active
• SAS In fault (2 if additional In connector installed)
• SAS In active (2 if additional In connector installed)
Power supply/cooling fan
module
3 LED status indicators for power supply status, power supply/fan
fault, and AC status
Power Supplies
Wattage 488 W maximum continuous; 550 W peak
Heat dissipation 200 W
Voltage 100–240 V rated (actual 90–264 V)
Frequency 47–63 Hz
Amperage 7.2 A at 100 V, 3.6 A at 200 V
Available Physical Disk Power (Per Slot)
Supported physical-disk power
consumption
up to 1.3 A at +12 V
up to 1.5 A at +5 V
Physical
Height 13.11 cm (5.16 inches)
Width 44.63 cm (17.57 inches)
Depth 48.01 cm (18.9 inches)
Weight (maximum
configuration)
35.37 kg (78 lb)

10 Getting Started With Your System
Environmental (Enclosure)
Temperature:
Operating
Storage
10° to 35°C (50° to 95°F)
–40° to 65°C (–40° to 149°F)
Relative humidity
Operating
Storage
20% to 80% (noncondensing)
5% to 95% (noncondensing)
Altitude
Operating
Storage
–16 to 3048 m (–50 to 10,000 ft)
–16 to 10,600 m (–50 to 35,000 ft)
BTU per hour 1430
Environmental (Battery Backup Unit [BBU])
Maximum input power
• +12 VDC +/–5% at 1 A
• +3.3 VDC +/–5% at 150 mA
• Operating temperature range: 5° to 55°C (41° to 131°F)
Regulated output voltage
from BBU
• +2.5 VDC +/–3% at 20 mA to 120 mA
• Operating temperature range: 5° to 55°C (41° to 131°F)
Minimum retention time
(life expectancy)
72 hours for 256-MB DDR-I DIMM, 2.5 V at 120 mA
Working temperature range
(dry bulb)
• 5° to 55°C (41° to 131°F)
• Maximum dry bulb temperature derated by 3.3°C (37.9°F)
per 1000 m (3281 ft) above 500 m (1640 ft)
Working relative humidity
range
5% to 90% noncondensing
Storage temperature range
(dry bulb)
• –10° to 45°C (14° to 113°F) for 3 months maximum
• Maximum dry bulb temperature derated by 3.3°C (37.9°F)
per 1000 m (3281 ft) above 500 m (1640 ft)
Transit temperature range
(dry bulb)
–20° to 60°C (–4° to 140°F) for 1 week maximum
Storage and transit humidity
range
5% to 95% relative humidity
Storage and transit maximum
temperature gradient
1°C (33.8°F) per minute to a maximum of 20°C (68°F) per hour
Storage and transit maximum
humidity gradient
30% relative humidity per hour

www.dell.com | support.dell.com
Začínáme se systémem

Poznámky, upozornění a varování
POZNÁMKA: POZNÁMKA označuje důležitou informaci, která vám pomůže při lepším využívání vašeho
systému.
UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje
návod, jak se danému problému vyhnout.
POZOR: Výstraha („POZOR“) poukazuje na riziko poškození majetku, poranění nebo smrtelného
úrazu.
____________________
Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění.
© 2005 Dell Inc. Všechna práva vyhrazena.
Reprodukce jakýmkoli způsobem bez písemného povolení společnosti Dell Computer Corporation je přísnězakázána.
Ochranné známky použité v tomto textu: Dell a logo DELL jsou ochranné známky společnosti Dell Inc.
V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy odkazující na subjekty, kterým tyto známky či názvy patří,
nebo na jejich výrobky. Společnost Dell Inc. se zříká jakýchkoli vlastnických zájmůo jiné než vlastní ochranné známky a obchodní názvy.
Model AMP01
Duben 2010 P/N YD846 Rev. A01

Začínáme se systémem 13
Systémové funkce
V této části jsou popsány hlavní hardwarové a softwarové funkce vašeho systému. Jsou v ní obsaženy
i informace o doplňujících dokumentech, které příp. potřebujete při instalaci systému, a informace k
odborné pomoci.
Hlavní funkce vašeho systému:
• Úložný systém v účelněřešené konzolové konstrukci
• Kapacita pro 15 sériověpropojených pevných diskůSCSI (SAS) 1 palce, hot-plug, 3,0 Gb/s a/nebo
SATA II (Serial Advanced Technology Attachment II)
• SAS 5/E adaptér pro připojení úložného svazku k serveru (serverům)
POZNÁMKA: Bootování systému není podporováno z externího zařízení připojeného k
adaptéru SAS nebo SCSI, včetněSAS 5/E, PERC 5/E, PERC 4e/DC nebo PERC 4/DC.
Aktuální informaci k podpoře při bootování z externích zařízení naleznete na adrese
support.dell.com.
• Záložní hot-plug napájecí zdroj a kombinované chladicí moduly pro snadnou údržbu
• Dva moduly RAID řadičů (aktivní/aktivní) umožňující správu záložních dat a systému
• Podpora až dvou zřetězených ukládacích svazkůpro celkem 45 pevných disků
• Konfigurace a monitorování prostřednictvím softwaru MD Storage Manager
• Čtyři senzory pro sledování okolní provozní teploty
• Záložní napájecí zdroj pro zajištění napájení paměti systému RAID řadiče (cache) v případěvýpadku
napětí
• Funkce vypnutí při přehřátí
• Podpora širokého spektra serverů(Informace o podporovaných systémech naleznete v souboru
„readme“. Aktualizovaný soubor „readme“ naleznete na stránkách společnosti Dell na adrese
support.dell.com .)

14 Začínáme se systémem
Další užitečné informace
POZOR: Informa č ní p ř íru č ka produktu obsahuje důležité bezpečnostní a právní informace.
Informace o záruce je součástí tohoto dokumentu nebo je přiložena samostatně.
• Pokyny pro instalaci do stojanu nebo Příručka pro instalaci do stojanu dodané s vaším stojanovým
systémem popisují instalaci vašeho systému do stojanu.
• Uživatelská příručka k hardwaru obsahuje informaci o funkcích systému a popisuje řešení problémů
se systémem a instalaci nebo výměnu systémových komponent.
• CD dodané se systémem obsahuje dokumentaci a nástroje pro konfiguraci a správu vašeho systému.
• Poznámky a soubory „readme“ mohou být také součástí dodávky a obsahují poslední aktualizace k
systému nebo dokumentaci, příp. rozšířené technické materiály určené zkušeným uživatelům a technikům.
Odborná pomoc
Nerozumíte-li některému z postupůpopsaných v této příručce nebo nepracuje-li systém podle očekávání,
nahlédněte do Uživatelské příručky k hardwaru.
Společnosti Dell rovněž nabízí trénink a certifikaci (Dell Enterprise Training and Certification), pro více
informací navštivte www.dell.com/training. Tato služba nemusí být nabízena ve všech regionech.
Instalace a konfigurace
POZOR: Před provedením následujícího postupu si pročtěte a postupujte podle následujících
bezpečnostních pokynůa důležitých předpisůuvedených v
Informa č ní p ř íru č ka produktu .
V této části jsou popsány kroky, které je nutné provést při první instalaci vašeho systému.

Začínáme se systémem 15
Rozbalení systému
Rozbalte systém a identifikujte jeho jednotlivé součásti.
Veškerý obalový materiál uschovejte pro případ pozdější potřeby.
Instalace kolejniček a systému do stojanu
Nejprve si přečtěte „Bezpečnostní pokyny“ uvedené v instalační dokumentaci stojanu a systému,
potom proveďte instalaci kolejniček a systém do stojanu.
Pokyny pro instalaci systému do stojanu naleznete v dokumentaci pro instalování stojanu.

16 Začínáme se systémem
Připojení napájecích kabelů
Připojte oba napájecí kabely ke zdroji napájení a k modulům s chladicími ventilátory.
Umístění napájecích kabelůdo retenčních svorek
Připevněte retenční svorku napájecího kabelu k fixačnímu oku tak, že zadní úchyt svorky připevníte
k horní části oka a střední úchyt ke svislému středu oka. Připevněte napájecí kabel systému do úchytu
kabelové svorky. Celý postup zopakujte u druhého napájecího kabelu.
Potom zasuňte druhý konec kabelu do uzemněné zásuvky ve zdi nebo ho připojte k samostatnému zdroji
napájení, např. k
UPS (Uninterruptible Power Supply - zdroj nepřerušitelného napájení) nebo jednotce
rozvaděče (PDU).
Zapojte kabely modulůRAID řadičů podle pokynůuvedených v Uživatelské příručce k hardwaru .

Začínáme se systémem 17
Zapnutí systému
Zapněte systém zapnutím obou napájecích zdrojů/modulůs chladicími ventilátory.
Instalace čelního krytu
Nainstalujte čelní kryt (volitelně) tak, že zasunete pravou hranu krytu do oka na pravé straněsystému
a následnězatlačíte levou hrany krytu směrem k systému, až čelní kryt zapadne do své pozice.

18 Začínáme se systémem
Technická specifikace
Disky
Pevné disky až 15 pevných disků1x3,5 palce SAS a/nebo SATA II, hot-plug,
3,0 Gb/s. (Viz soubor „readme“ vašeho systému s výčtem
podporovaných diskových kapacit.)
Moduly RAID řadičů
RAID řadiče
• 2 aktivní/aktivní řadiče, hot-plug
• 256 MB cache pro každý řadič
• 1 teplotní senzor pro každý řadič
Konektory RAID řadičů na zadním panelu
SAS konektory
(pro každý RAID řadič)
• 1 SAS port 0 „In“ konektor pro připojení k host systému
• 1 SAS port 1 „In“ konektor (je-li nainstalován) pro připojení k
dalšímu host systému
• 1 SAS port „Out“ konektor pro rozšíření o další svazek
Ladicí konektor
(pro každý RAID řadič)1 6pinový mini-DIN konektor (ladicí port pouze pro tovární použití)
Ethernet konektor
(pro každý RAID řadič)1 10/100 BASE-T připojení pro out-of-band správu svazku
Základní deska
Konektory
• 15 konektorůpro SAS pevné disky
• 2 konektory napájení/modul s chladicími ventilátory
• 2 sady konektorůRAID řadičů (6 konektorůpro každý řadič)
• 1 konektor ovládacího panelu pro čelní LED indikátory
Senzory 2 teplotní senzory
LED indikátory
Čelní panel
• 1 dvoubarevný LED indikátor stavu systému
• 2 jednobarevné LED indikátory (jeden pro napětí, jeden nefunkční)
Nosičpevného disku • 1 jednobarevný LED indikátor aktivity
• 1 dvoubarevný LED indikátor stavu pro každý disk
