DENQBAR DQ-1200 Operation instructions

© by DENQBAR GmbH
http://www.denqbar.com
1
Originalbetriebsanleitung / manuel d'origine / original manual
Digitaler Stromerzeuger, benzinbetrieben mit Inverter
Groupe électrogène digital à essence avec invertisseur
Digital generator, gasoline powered with inverter
Modell: DQ-1200
v3.98
D
F
GB

© by DENQBAR GmbH
http://www.denqbar.com
2
BETRIEBSANLEITUNG
B
Bi it tt te e l le es se en n S Si ie e d di ie e f fo ol lg ge en nd de e A An nl le ei it tu un ng g v vo or r G Ge eb br ra au uc ch
h d de es s G Ge er rä ät ts s s so or rg gf fä äl lt ti ig g d du ur rc ch h. .
INHALTSVERZEICHNIS
1. Bestimmungsgemäße Verwendung 2
2. Restrisiken 3
3. Bedeutung der verwendeten Symbole 3
4. Sicherheitshinweise 4
5. Übersicht der Komponenten 5
6. Erstinbetriebnahme und Überprüfung 7
7. Stromerzeuger einschalten 9
8. Einsatzbereiche 11
9. Stromerzeuger ausschalten 13
10. Wartung 14
11. Transport und Aufbewahrung 17
12. Fehlersuche 18
13. Technische Daten 19
14. Entsorgung 20
Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus
resultierende Schäden aus.
An den Stromerzeugern dürfen keine Änderungen vorgenommen werden, die zu einer Erhöhung der
Geräuschemissionen oder der Abgasemissionen führen.
Sollte das Gerät zu unsachgemäßen Gebrauch verwendet werden, so distanzieren sich der Verkäufer
sowie der Hersteller von jeglichen Gewährleistungen!
Die Denqbar GmbH arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich
daher das Recht auf Änderungen ohne vorherige Ankündigung, z.B. von Form und Aussehen,
vor.
1. Bestimmungsgemäße Verwendung
Das Gerät ist für Anwendungen, welche für einen Betrieb an 230 V~ vorgesehen sind, geeignet. Es
erzeugt im Rahmen eines Netzersatzbetriebes elektrische Energie. Das Gerät darf nur innerhalb der
angegebenen Grenzen für Spannung und Leistung verwendet werden. Es darf nicht an die
Energieverteilungssysteme (z.B. die öffentliche Stromversorgung) angeschlossen werden. Der
Stromerzeuger ist nicht für den gewerblichen Gebrauch konzipiert. Beachten Sie unbedingt die
Einschränkungen in den Sicherheitshinweisen.
Die Maschine darf nur nach Ihrer Bestimmung verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

© by DENQBAR GmbH
http://www.denqbar.com
3
2. Restrisiken
Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen
Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch
Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die
„Bestimmungsgemäße Verwendung“ sowie die Bedienungsanleitung insgesamt beachtet werden.
Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.
Verbrennungsgefahr: Das Berühren des Schalldämpfers, des Auspuffes und anderer erhitzbare
Maschinenkomponenten kann zu schweren Verbrennungen führen.
Stromschlaggefahr: Der Generator erzeugt Energie. Missbrauch kann zu Stromschlägen führen.
Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken
bestehen.

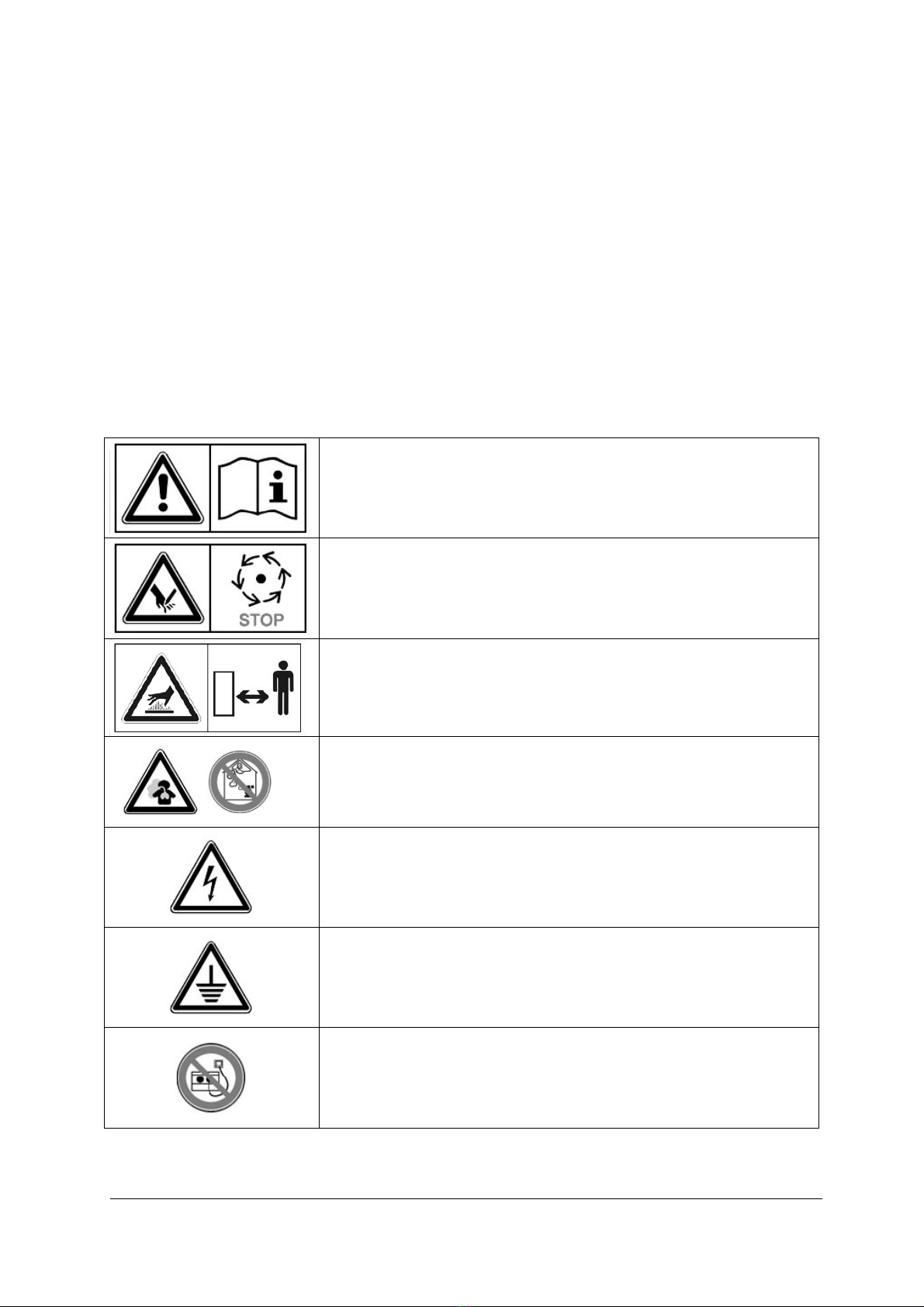

3. Bedeutung der verwendeten Symbole
Bei bestimmungsgemäßem Gebrauch arbeiten unsere Stromerzeuger
sicher und zuverlässig. Bitte lesen Sie diese Betriebsanleitung vor
Gebrauch Ihres Gerätes sorgfältig durch, um Verletzungen oder
Sachschäden zu vermeiden.
Maschinenteile nur dann berühren, wenn Sie vollständig zum Stillstand
gekommen sind.
Der Schalldämpfer wird während des Betriebs sehr heiß und kühlt
auch nach dem Ausschalten des Gerätes nur allmählich ab. Den
Schalldämpfer nicht in heißem Zustand berühren. Den Stromerzeuger
abkühlen lassen, bevor er im Haus aufbewahrt wird.
Mindestabstand zu festen Gegenständen 1 Meter.
Die Abgase des Gerätes enthalten Kohlenstoffmonoxid, ein farb- und
geruchloses Gas. Das Gerät NICHT in geschlossenen Räumen
betreiben! IMMER auf ausreichende Belüftung des Standortes achten!
NIEMALS mehr als einen Stecker an einer Steckdose anschließen, um
Stromschläge zu vermeiden!.
Um einen Stromschlag zu vermeiden, darf der Stromerzeuger nur mit
einem starken, geerdeten Kabel verwendet werden.
Verbinden Sie den Generator nicht mit anderen Stromkreisläufen.

© by DENQBAR GmbH
http://www.denqbar.com
4

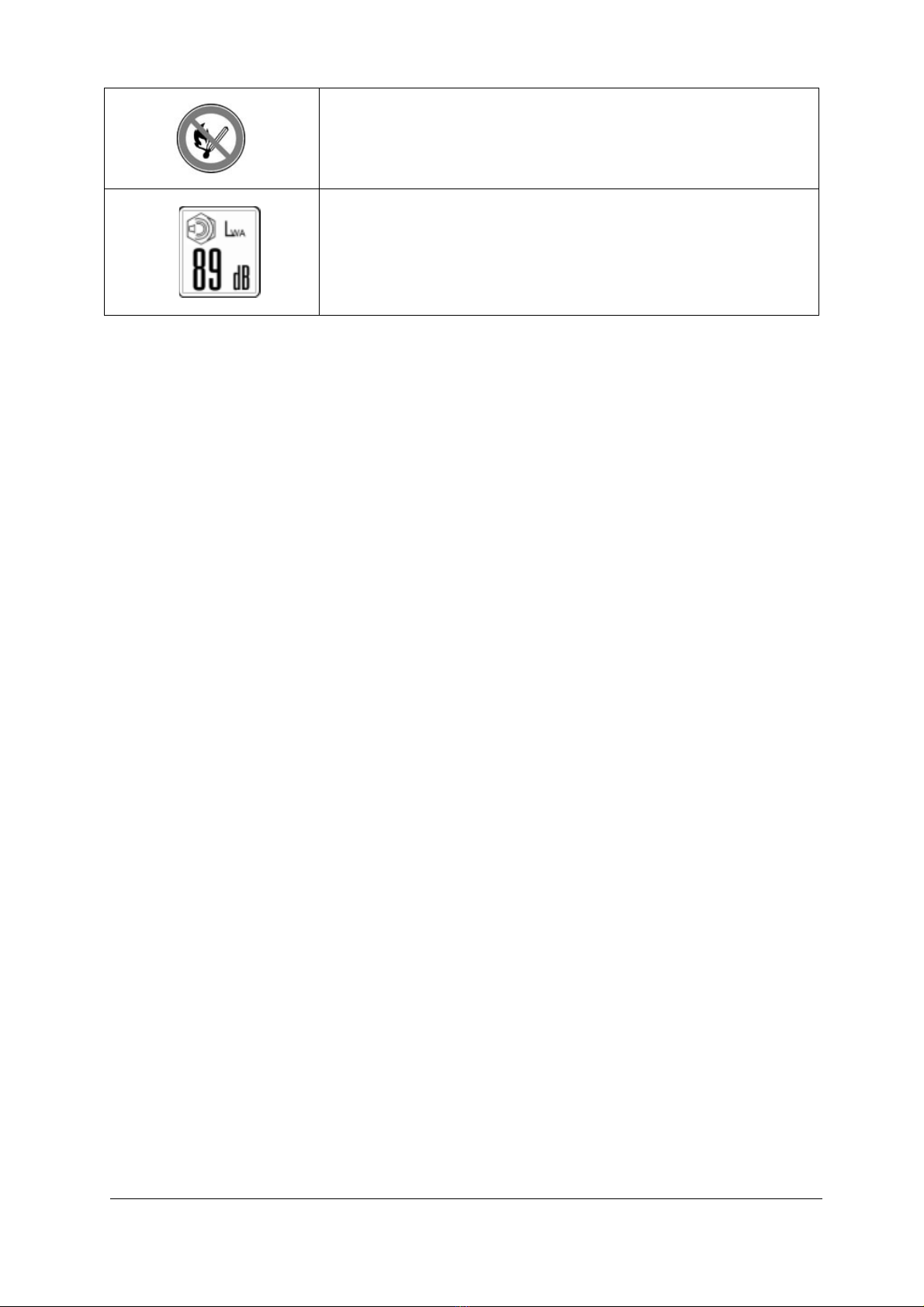

Feuer, offenes Licht und Rauchen verboten.
Benzin und Öl sind feuergefährlich und können explodieren.
Schallleistungspegel
4. Sicherheitshinweise
 Inbetriebnahme und Wartung nur von Fachpersonal durchführen lassen!
 Benzin ist in hohem Grade brennbar und kann unter gewissen Umständen explodieren. Gerät
vor dem Auffüllen des Benzintanks ausschalten.
 Beim Auffüllen des Benzintanks sowie am Lagerort des Benzins nicht rauchen und offene
Flammen sowie Funkenbildung vermeiden. Den Benzintank nur bei ausgeschaltetem Gerät
und nur an gut belüfteten Standorten auffüllen.
 Bei längerem Aufenthalt in der Nähe des Gerätes wird das Tragen eines Gehörschutzes
empfohlen.
 Der Anschluss an eine bauseitige Stromversorgung darf nur von einem Elektrofachmann
vorgenommen werden. Der Anschluss muss den Generatorstrom vom Stromnetz isolieren
und den einschlägigen Bestimmungen und Richtlinien entsprechen. Bei unsachgemäßem
Anschluss des Stromerzeugers an ein bauseitiges Stromnetz kann Strom aus dem
Stromerzeuger ins Netz zurückfließen. Dadurch können Personen, die während eines
Stromausfalls an Leitungen des öffentlichen Stromnetzes arbeiten, einen elektrischen Schlag
erleiden. Desweiteren kann der Stromerzeuger bei Wiederherstellung der Stromversorgung
explodieren, Feuer fangen oder einen Brand verursachen.
Warnung!
 Den Stromerzeuger vor jedem Gebrauch prüfen, um Verletzungen und Sachschäden zu
vermeiden.
 Bei Betrieb muss der Stromerzeuger mindestens 1 m entfernt von anderen Geräten stehen. Er
darf keinesfalls in einem geschlossenen Raum betrieben werden.
 Stellen Sie den Stromerzeuger immer auf einen sicheren und ebenen Platz. Drehen und
Kippen oder Standortwechsel während des Betriebes ist untersagt.
 Der Stromerzeuger darf nur von geschulten Personen betrieben werden, die mit den
Bedienelementen vertraut sind und das Gerät bei Bedarf schnell abschalten können.
 Reparatur und Einstellarbeiten dürfen nur durch autorisiertes Fachpersonal ausgeführt
werden.
 Kinder und Haustiere vom Stromerzeuger fernhalten.
 Während des Betriebs keine beweglichen Teile am Stromerzeuger berühren.
 Bei unsachgemäßer Bedienung besteht die Gefahr eines elektrischen Schlages. Den
Stromerzeuger niemals mit nassen Händen bedienen.
 Stromerzeuger niemals bei Regen oder Schnee betreiben.
 Die Gewährleistung erlischt bei Inbetriebnahme der Geräte in feuchter und salziger
Umgebung, relative Luftfeuchtigkeit: 90 % (nicht kondensierend).

© by DENQBAR GmbH
http://www.denqbar.com
5

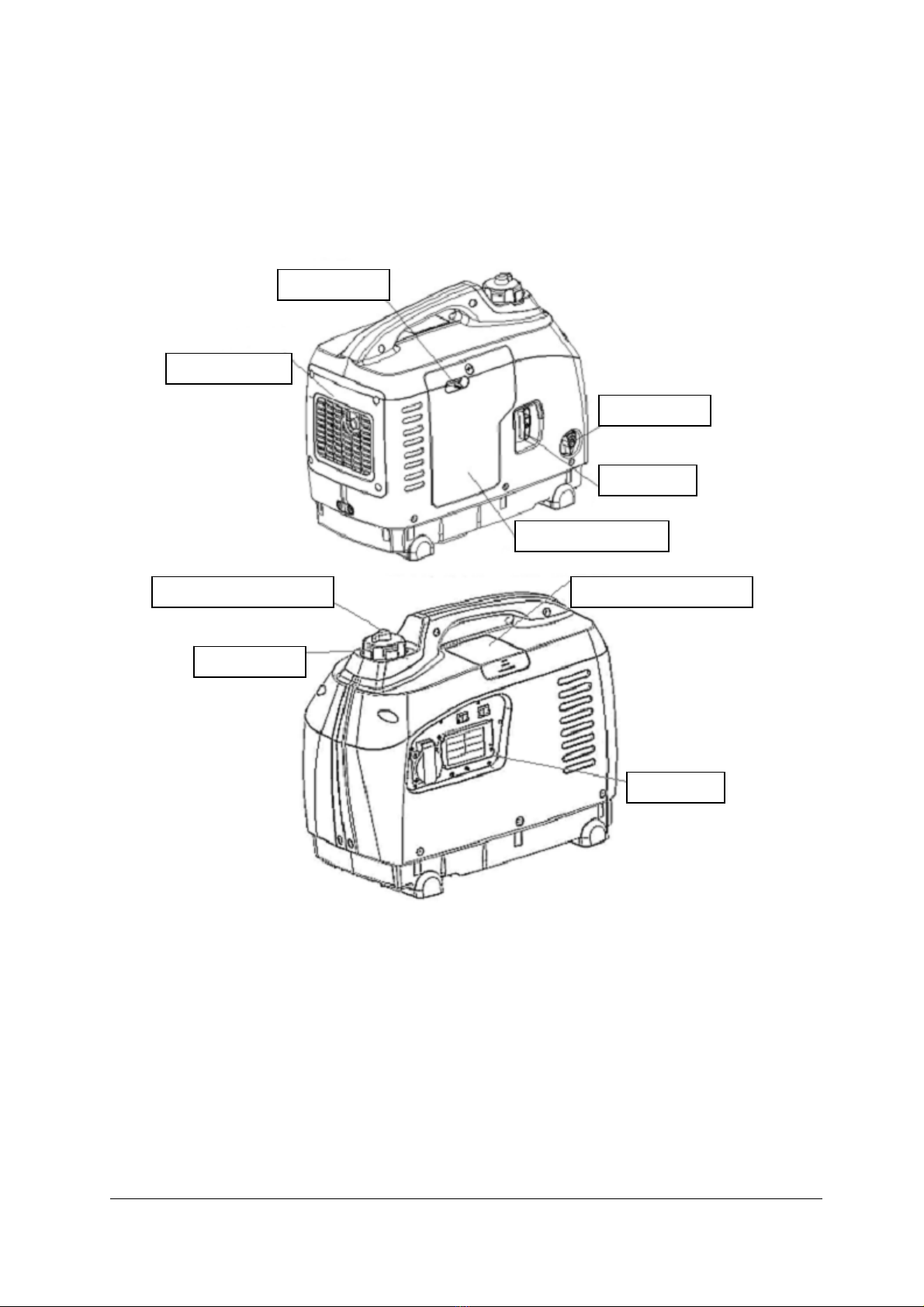

5. Übersicht der Komponenten
Chokehebel
Schalldämpfer
Benzinhahn
Starterseil
Wartungsklappe
Entlüftung Benzintank
Tankdeckel
Abdeckung Zündkerze
Bedienfeld

© by DENQBAR GmbH
http://www.denqbar.com
6

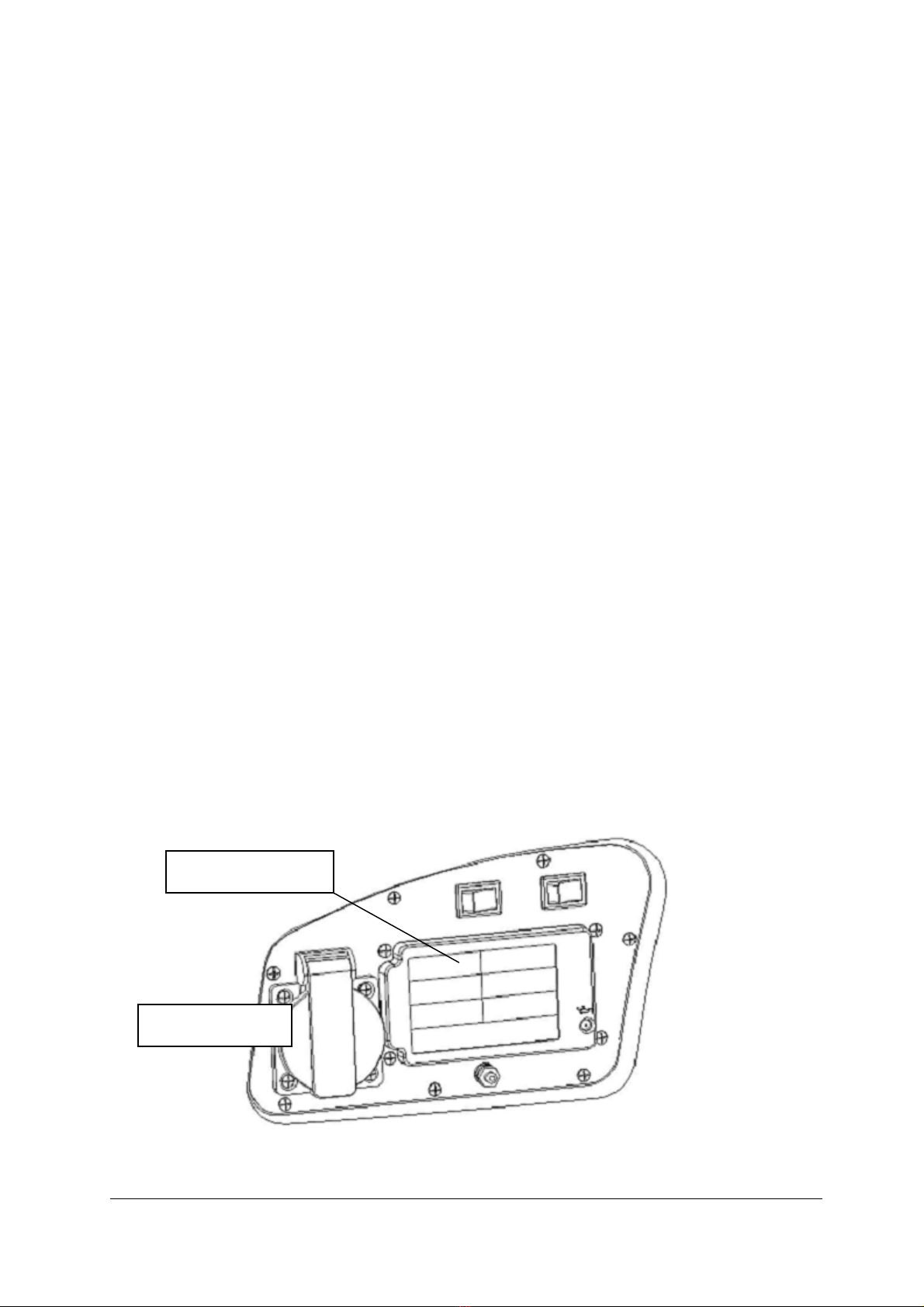

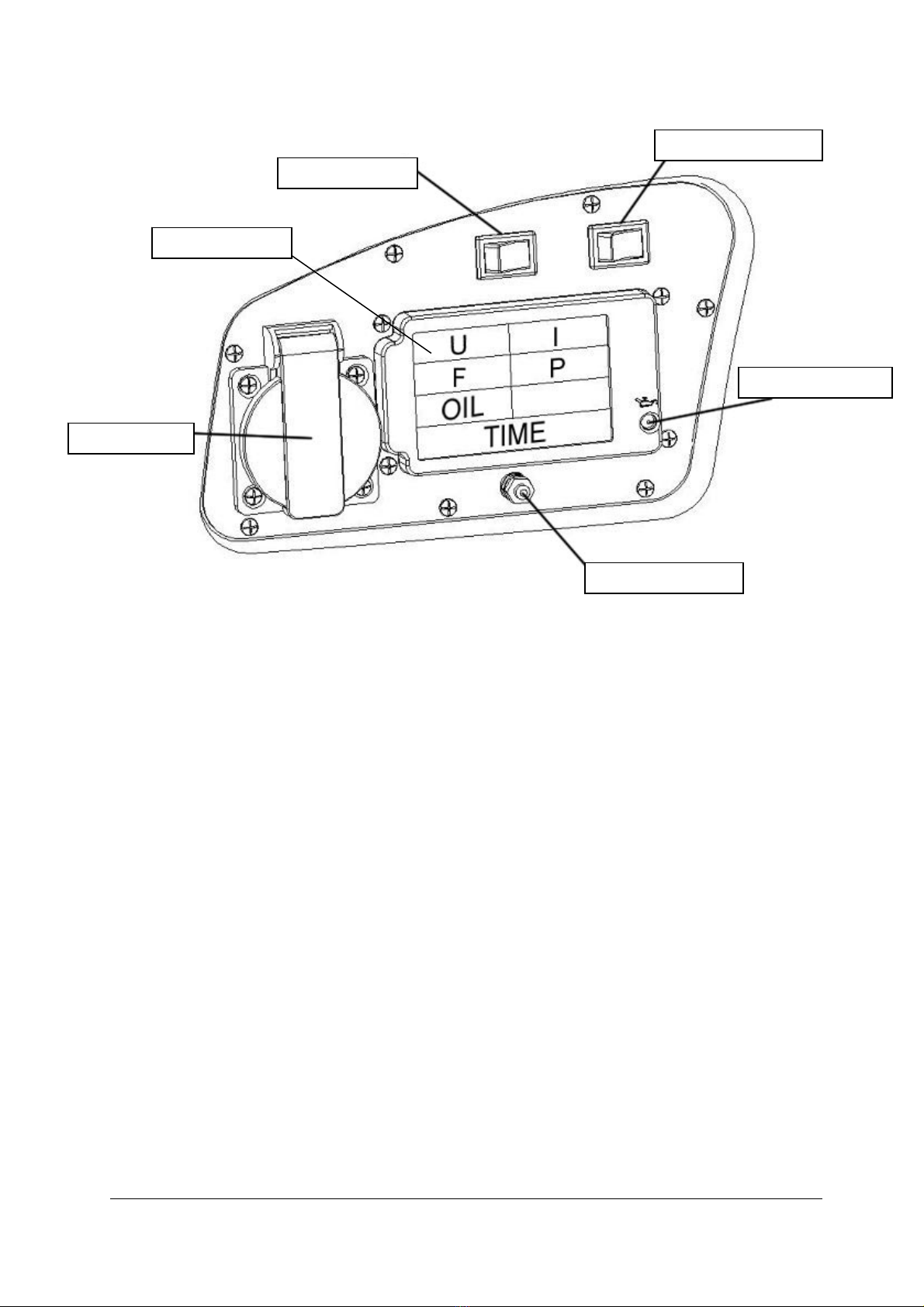

Bedienfeld
U = Anzeige der elektrischen Spannung in Volt
I = Anzeige der elektrischen Stromstärke in Ampere
F = Anzeige der Frequenz in Hertz
P = Anzeige der Leistung in Watt
Oil = Anzeige des Ölstandes während des Betriebes
Time = Anzeige der Betriebsstunden des Motors
Over = Anzeige der Überlastung des Stromerzeugers
WAHLSCHALTER BENZINSPARMODUS
Mit dem Wahlschalter kann der Benzinverbrauch eingeschränkt und der Lärm reduziert werden, wenn
weniger Leistung benötigt wird. Der Stromerzeuger regelt die Drehzahl nun entsprechend der
benötigten Leistung.
Vorsicht
 Der Benzinsparmodus ist nicht geeignet für Anwendungen, bei denen Verbraucher sehr
schnell Energie benötigen.
 Wenn mehrere Verbraucher mit hohem Strombedarf angeschlossen sind, den Wahlschalter
Benzinsparmodus auf Stellung „OFF“ stellen, um Spannungsschwankungen zu vermeiden.
 Wenn der Stromerzeuger konstant auf Nennleistung läuft, den Wahlschalter
Benzinsparmodus auf Stellung „OFF“ stellen.
 Einen effektiven Schutz vor Stromschlägen bieten nur Schutzschalter, die speziell für den
Stromerzeuger ausgelegt sind. Bei Austausch von Schutzschaltern auf gleiche Nennleistung
und Leistungsmerkmale achten.
 Aufgrund der hohen mechanischen Beanspruchung sollten nur widerstandsfähige flexible
Kabel mit Gummiummantelung o. Ä. verwendet werden (gemäß IEC 245-4).
Ein/Ausschalter
Benzinsparmodus
Ölmangelanzeige
AC-Steckdose
Erdungsanschluss
Betriebsanzeige

© by DENQBAR GmbH
http://www.denqbar.com
7
6. Erstinbetriebnahme und Überprüfung vor dem Betrieb
Vorsicht
 Prüfen, ob das Gerät waagerecht steht und der Ein/Ausschalter auf Stellung "ON" geschaltet
ist.
1. Ölstand des Motors prüfen
Achtung!
Das Gerät wird ohne Motoröl geliefert. Beachten Sie für die Wahl des Öles nachfolgende
Hinweise.
Das Motoröl hat großen Einfluss auf die Lebensdauer und Leistung des Motors. Zweitaktöle
können den Motor beschädigen.
Verwenden Sie ein Viertaktöl, das die Anforderung der API-Klassifikation SL erfüllt oder übertrifft.
Das APISERVICE-Etikett auf dem Ölbehälter immer auf die Buchstaben SL überprüfen.
Für den täglichen Einsatz bei allen Temperaturen empfehlen wir SAE 10W-30, besser SAE 10W-
40.

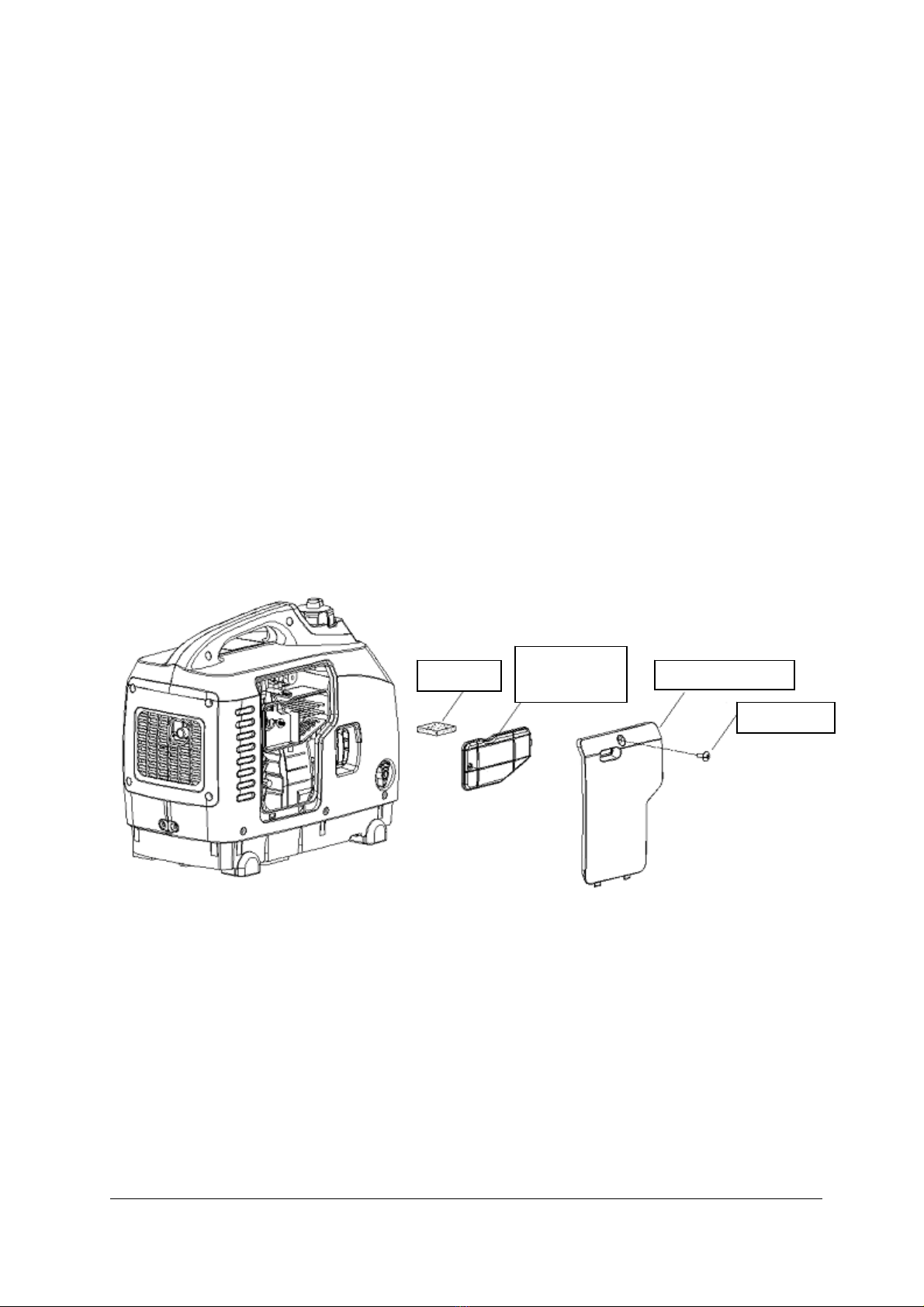

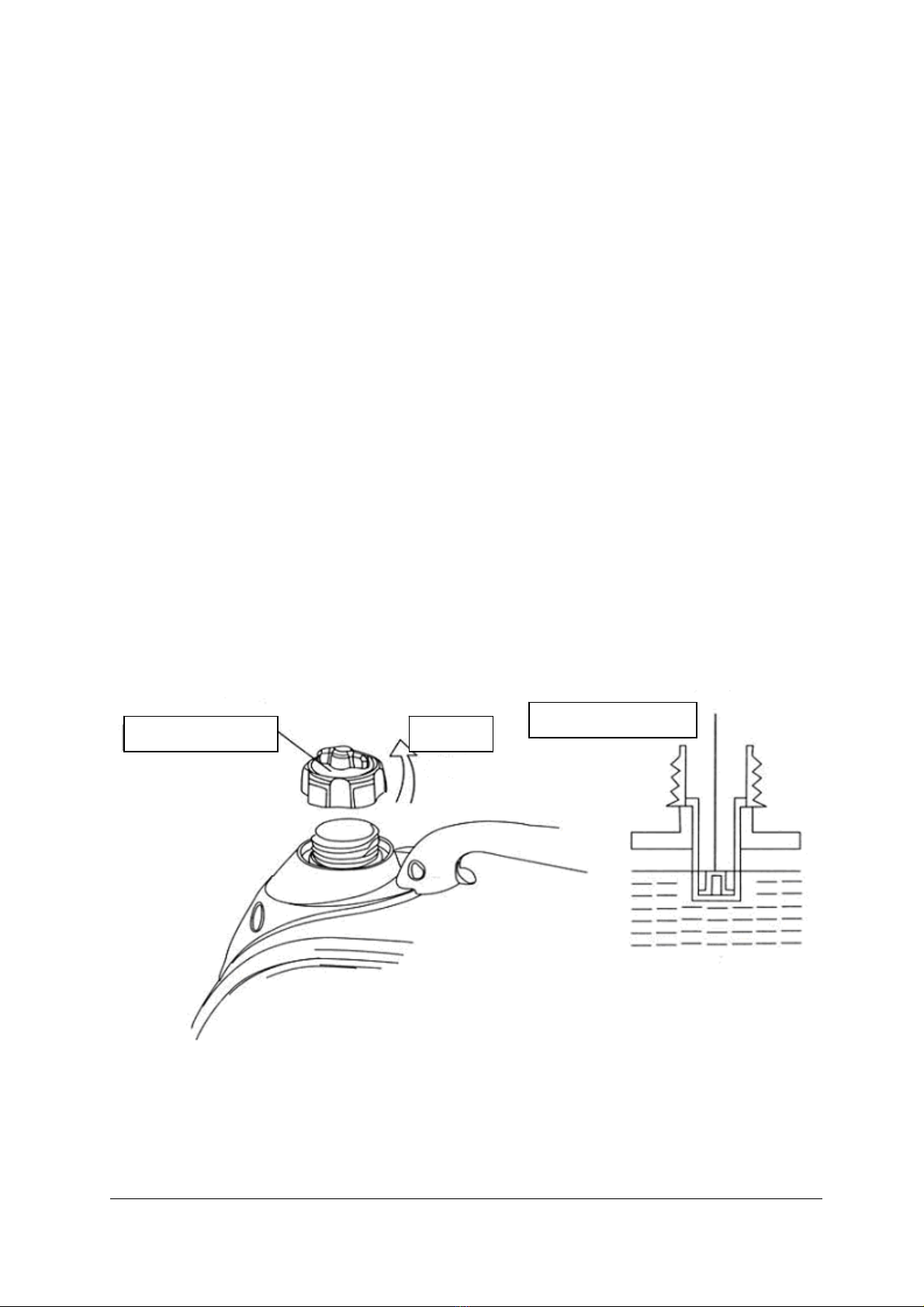

Schraube an der linksseitigen Abdeckung lösen und die Abdeckung abnehmen.
Den Deckel des Öleinfüllstutzens abschrauben und den Pegelstab abwischen. Den Pegelstab in
die Einfüllöffnung stecken, ohne ihn einzuschrauben, um den Ölstand zu prüfen.
Bei niedrigem Ölstand ein empfohlenes Öl einfüllen, bis der Ölstand den Rand des Einfüllstutzens
erreicht.
Achtung!
 Ein Betrieb bei zu niedrigem Ölstand kann den Stromerzeuger zerstören.
Maximaler Füllstand
Öffnung für Ölpegelstab
Deckel Öleinfüllstutzen

© by DENQBAR GmbH
http://www.denqbar.com
8
Hinweis:
Das Ölwarnsystem schützt den Stromerzeuger vor Schäden durch einen zu niedrigen Ölstand im
Motorgehäuse. Vor Erreichen des minimalen Füllstands leuchtet die Ölmangelanzeige auf und das
System schaltet automatisch den Motor aus (der Ein/Ausschalter steht jedoch weiterhin auf „ON“).
Wenn der Motor ausgeschaltet wird oder die Ölmangelanzeige bei Betätigung des Starters
aufleuchtet, zunächst den Ölstand prüfen, bevor nach anderen Fehlern gesucht wird.
2. Benzinstand prüfen
 Der Stromerzeuger wird mit bleifreiem Benzin betrieben.
 Bleifreies Benzin führt zu weniger Ablagerungen im Motor und an den Zündkerzen und
verlängert die Lebensdauer des Abgassystems.
 Bei zu niedrigem Benzinstand bitte Benzin nachfüllen.
 Niemals abgestandenes oder verschmutztes Benzin oder eine Öl-Benzin-Mischung
verwenden.
 Schmutz- und Wassereintrag in den Benzintank vermeiden.
 Nach dem Einfüllen von Benzin den Tankdeckel wieder verschließen.
Warnung!
 Benzin ist in hohem Maße brennbar und kann unter bestimmten Bedingungen explodieren.
 Beim Auffüllen des Benzintanks sowie am Lagerort des Benzins nicht rauchen und offene
Flammen sowie Funkenbildung vermeiden. Den Benzintank nur bei ausgeschaltetem Gerät
und nur an gut belüfteten Standorten auffüllen.
 Tank NICHT überfüllen (Benzin muss unterhalb der oberen Markierung stehen).
 Beim Einfüllen kein Benzin verschütten. Verschüttete Mengen sowie Benzindämpfe können
sich entzünden. Bei verschüttetem Benzin darauf achten, dass sich die Dämpfe verflüchtigen,
bevor der Stromerzeuger eingeschaltet wird.
 Langfristigen Hautkontakt mit Benzin bzw. Einatmen von Benzindämpfen vermeiden.
Tankdeckel AUF Maximaler Füllstand

© by DENQBAR GmbH
http://www.denqbar.com
9
7. Stromerzeuger einschalten
Sicherstellen, dass kein Verbraucher angeschlossen ist und das Gerät waagerecht steht. Die
Luftzufuhr unter dem Gerät muss gewährleistet sein, damit das Gerät nicht überhitzt.

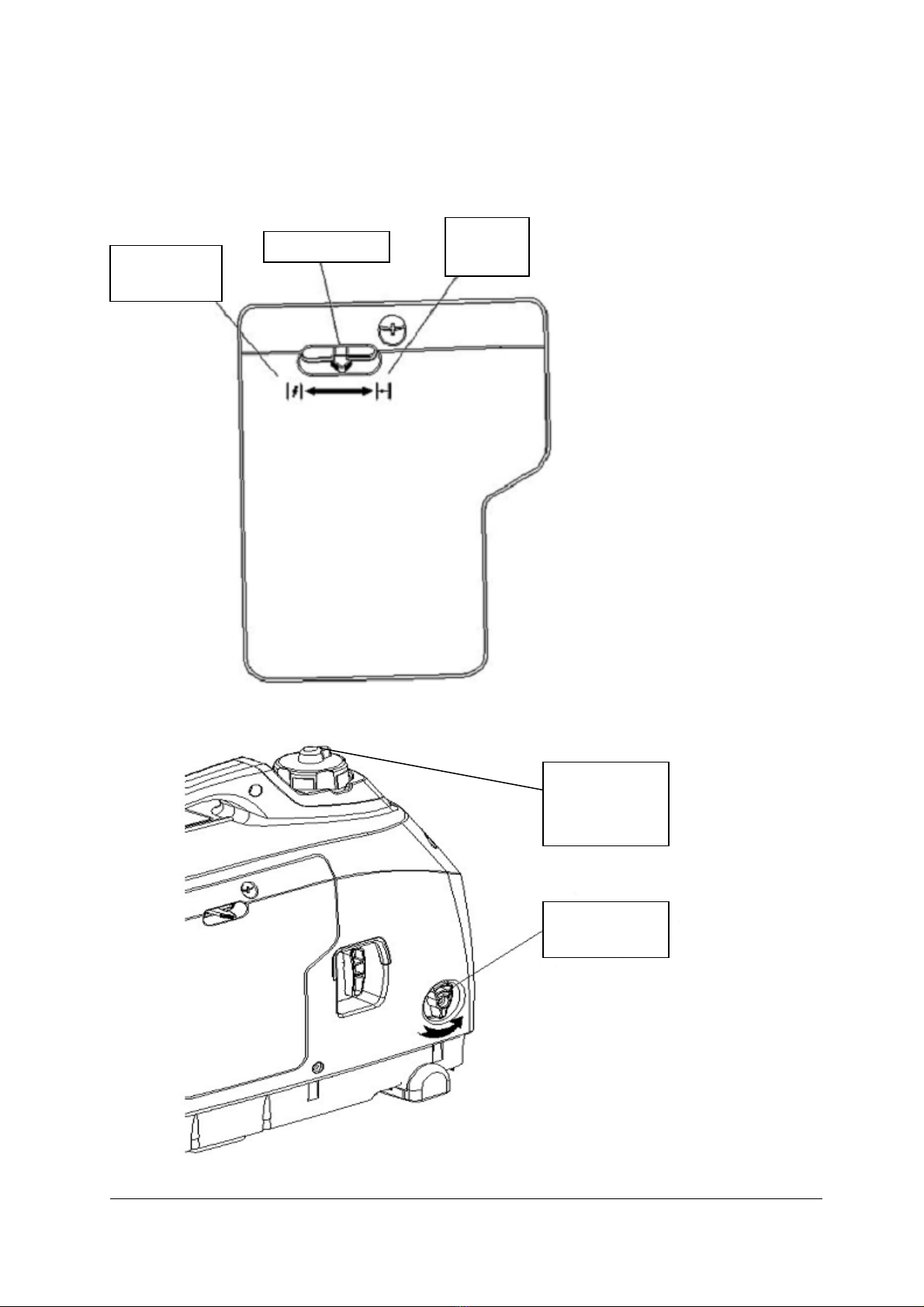

1. Chokehebel auf Position"ZU" (Start) stellen.
2. Benzinhahn auf Stellung "ON" und Tankentlüftung auf Stellung "ON" stellen.
AUF
(Running)
Chokehebel ZU
(Start)
Entlüftung
Benzintank
ON
Benzinhahn
ON

© by DENQBAR GmbH
http://www.denqbar.com
10
3. Ein/Ausschalter auf Stellung "ON" stellen und an dem Starterseil langsam ziehen
(etwa 20 mal), um genügend Benzin einzupumpen, bis der Benzinfilter und
Vergaser gefüllt sind.
4. Starter leicht ziehen, bis ein Widerstand zu spüren ist, dann fest durchziehen.
Achtung!
Darauf achten, dass der Griff des Seilzug-Starters nicht gegen das Stromerzeugergehäuse schlägt.
Den Griff vorsichtig zurückführen, um Schäden am Griff oder am Gehäuse zu verhindern.
5. Wenn der Choke zum Starten des Motors auf ZU (Start) stand, den Choke jetzt mit
zunehmend wärmer werdendem Motor langsam in die Stellung AUF (Running)
bewegen.
Ein/Ausschalter
Starterhandgriff

© by DENQBAR GmbH
http://www.denqbar.com
11
Hinweis
 Wenn der Motor nach dem Ausschalten nicht mehr anspringt, bitte zuerst den Ölstand prüfen.
Achtung!
 Modifikationen am Vergaser zum Betrieb des Stromerzeugers in Höhenlagen können zu einer
Überhitzung des Motors und schweren Schäden am Gerät führen.
8. Einsatzbereiche
Warnung!
 Um einen Stromschlag zu vermeiden, sollte der Stromerzeuger nur mit einem starken,
geerdeten Kabel verwendet werden.
Achtung!
 Bei Dauerbetrieb des Stromerzeugers eine Überschreitung der Nennleistung vermeiden.
Ansonsten bitte Gesamtverbrauch der angeschlossenen Geräte berücksichtigen.
 Stromerzeuger NICHT über der Nennleistung betreiben. In diesem Falle distanzieren sich der
Verkäufer sowie der Hersteller von jeglichen Gewährleistungen.
 Stromerzeuger NICHT an den Hausstromkreis anschließen, da dies den Stromerzeuger oder
Elektrogeräte im Haus zerstören könnte.
 Den Stromerzeuger NUR gemäß seiner Bestimmung verwenden.
 Stromerzeuger NICHT parallel anschließen.
 Zur Leitungsverlängerung im Freien nur dafür zugelassene und entsprechend
gekennzeichnete Verlängerungskabel verwenden. (H07RN...)
 Maximale Leitungslänge inkl. Verlängerung: 50 m für Kabel mit 1,5 mm² Durchschnitt, 100 m
für Kabel mit 2,5 mm² Durchschnitt
 Den Stromerzeuger von anderen elektrischen Leitungen, z. B. Verteiler, fernhalten
Verwendung von Wechselstrom (AC)
1. Gerät einschalten und sicherstellen, dass die Betriebsanzeige aufleuchtet.
2. Sicherstellen, dass der gewünschte Verbraucher ausgeschaltet ist, erst dann den Netzstecker
des Verbrauchers in die Steckdose stecken.
Betriebsanzeige
AC-Steckdose

© by DENQBAR GmbH
http://www.denqbar.com
12
Achtung!
 Eine Überlastung des Stromerzeugers, angezeigt durch OVER im Feld P der Betriebsanzeige,
kann den Stromerzeuger beschädigen.
 Zeigt das Gerät während des Betriebs ein abnormales Verhalten, z. B. verlangsamte Reaktion
oder abruptes Ausschalten, dann muss es sofort abgeschaltet werden. Den Verbraucher vom
Stromerzeuger trennen und feststellen, ob das Problem vom Verbraucher verursacht wird
oder ob die Nennleistung des Stromerzeugers überschritten wurde.
Überlastschutz
230 V-Steckdose:
 Die Betriebsanzeige leuchtet bei normalem Betrieb.
 Bei Überlastung des Stromerzeugers wird OVER im Feld P der Betriebsanzeige angezeigt.
 Bei Überlastung den Ein/Ausschalter auf Stellung "STOP" stellen und angeschlossene Geräte
entfernen.
 Anschließend Stromerzeuger erneut starten.
Achtung! Sollte dieser Fall auftreten, stellen Sie sicher, dass die zu entnehmende Leistung die
Abgabeleistung nicht übersteigt und dass keine defekten Geräte angeschlossen sind.
Überlast oder Fehlfunktion der Verbraucher
Achtung!
 Induktive Verbraucher benötigen mehr Strom beim Anlaufen. Gewährleisten Sie also vorher,
dass die Nennleistung des Stromerzeugers nicht überschritten wird.
Induktive Verbraucher (bestimmte Geräte, die durch einen Elektromotor angetrieben werden, wie
Bohrhämmer, Kreissägen, Kettensägen, Kompressoren und Pumpen) Verbraucher, bei denen
Wicklungs- und Reibungsverluste dazu führen, dass nur ca. 70 % der Aufnahmeleistung als
Abgabeleistung zur Verfügung stehen. Zusätzlich wird beim Anlauf des Motors Leistung benötigt, die
je nach Gerätetyp und Güte des Motors das 3- bis 6fache der Nennleistung erreicht. Im Zweifelsfall
sollte der Stromerzeuger etwas größer dimensioniert werden, vor allem wenn es sich bei den
anzuschließenden Geräten um Modelle älterer Bauart oder Motoren mit geringem Wirkungsgrad
handelt, die überdurchschnittlich hohe Anlaufströme benötigen.
Erdung
Zur Ableitung statischer Aufladungen ist eine Erdung des Gehäuses nötig. Hierzu ein Kabel auf der
einen Seite am Erdungsanschluss des Stromerzeugers und auf der anderen Seite mit einer externen
Masse (z.B. Staberder)
verbinden.
Erdung

© by DENQBAR GmbH
http://www.denqbar.com
13
Ölwarnsystem
Das Ölwarnsystem schützt den Motor vor Schäden durch einen zu niedrigen Ölstand im
Motorgehäuse. Bevor der Mindestfüllstand unterschritten wird, schaltet das System den Motor
automatisch ab (der Ein/Ausschalter steht jedoch weiterhin auf „ON“).
Wenn Sie den Motor nach einem Stopp durch das Ölwarnsystem wieder starten wollen, achten Sie
auf die Ölmangelanzeige. Leuchtet sie rot, dann kann der Motor nicht gestartet werden. Füllen Sie in
diesem Fall mehr Öl ein.
9. Stromerzeuger ausschalten
Um den Stromerzeuger im Notfall auszuschalten, einfach den Ein/Ausschalter auf "STOP" stellen.
Normaler Betrieb
1. Verbraucher vom Stromerzeuger trennen.
Ölmangelanzeige
(rot)
Stecker

© by DENQBAR GmbH
http://www.denqbar.com
14
2. Den Ein/Ausschalter auf Stellung "STOP" stellen.
3. Benzinhahn schließen und Tankentlüftung auf "OFF" stellen.
Achtung!
 Beim Abschalten, Transport und bei der Aufbewahrung des Stromerzeugers darauf achten,
dass der Deckel des Benzintanks geschlossen und der Ein/Ausschalter auf Stellung „STOP“
ist.
10. Wartung
ACHTUNG! Ziehen Sie den Zündkerzenstecker vor Wartungsarbeiten immer ab.
Eine gute Wartung Ihres Stromerzeugers sorgt für einen sicheren, sparsamen und problemlosen
Betrieb. Auch die Luftverschmutzung wird auf diese Weise verringert.
Warnung!
 Vor der Wartung den Stromerzeuger ausschalten.
Hinweis
 Beim Austausch von defekten oder verschlissenen Teilen nur Originalersatzteile verwenden,
um Schäden am Stromerzeuger zu vermeiden.
Wartungsplan
Reguläre Wartung zu den
angegebenen Zeitpunkten oder
nach den entsprechenden
Betriebsstunden (früheren Termin
wählen)
Vor jedem
Einsatz
Monatlich
oder alle 20
Stunden
Alle 3 Monate
oder alle 50
Stunden
Alle 6 Monate
oder alle 100
Stunden
Jährlich oder
alle 300
Stunden
Wartungspunkt
Motoröl Prüfen O
Wechseln erstmali
g
O
Luftfilter Prüfen O
Reinigen O wechseln
Zündkerze Reinigen erstmali
g
O erneuern
Sichtprüfung am Gerät O
Ventilspiel Einstellen X
Drosselklappe am
Vergase
r
Prüfen und
Einstellen X
Zylinderkopf Reinigen X
Endschalldämpfer
sieb
Prüfen O
Reinigen O
Die Punkte mit “O“ und “X“ sind obligatorisch. Achtung: Die Punkte mit “X“ dürfen nur bei einem autorisierten
Fachbetrieb durchgeführt werden.
Ein/Ausschalter

© by DENQBAR GmbH
http://www.denqbar.com
15
1. Motoröl wechseln
Altöl bei warmem Motor ablaufen lassen. Warmes Öl läuft schnell und vollständig ab.
Achtung!
 Benzinhahn und Tankentlüftung schließen, um ein Auslaufen von Benzin zu verhindern.

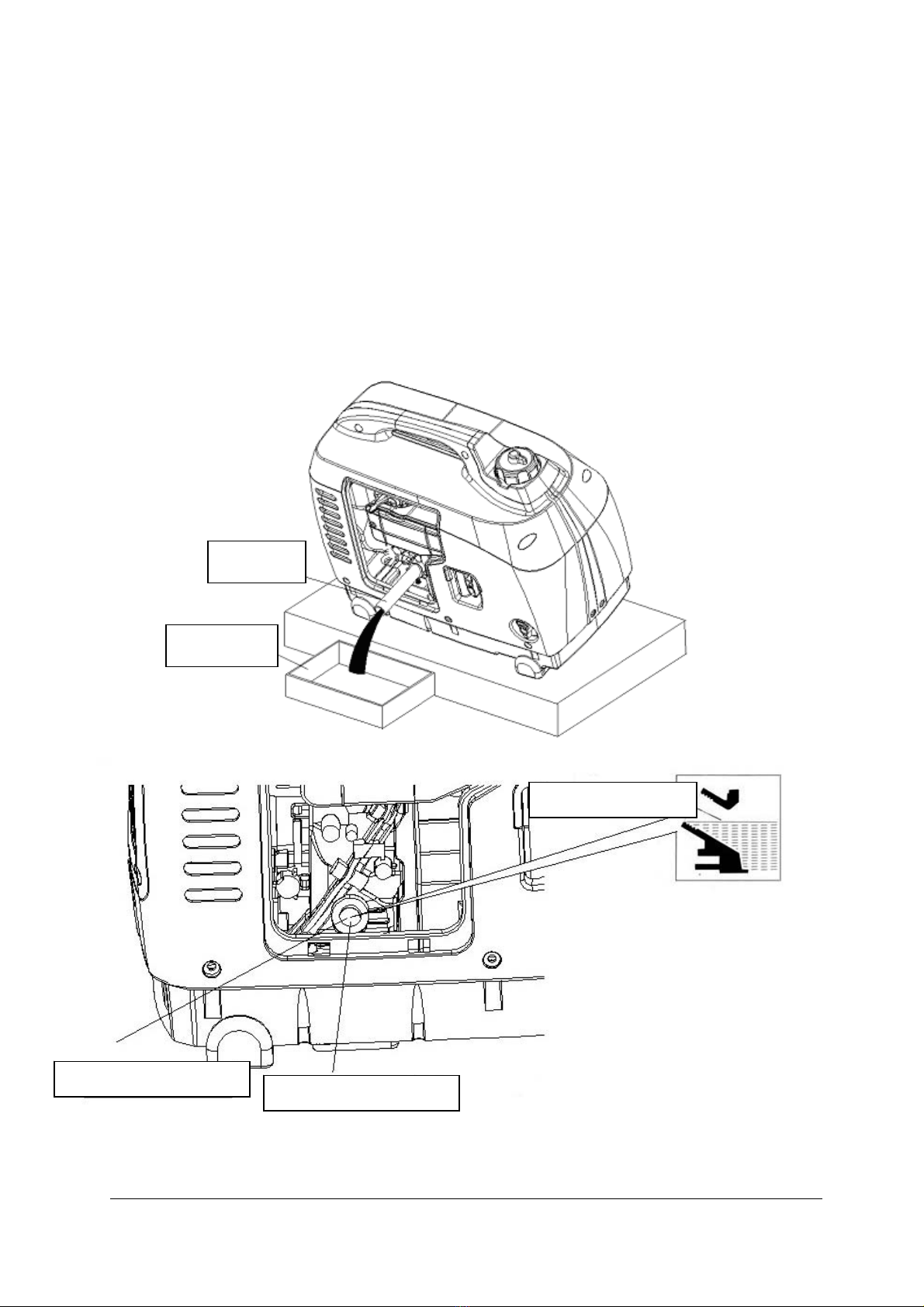

a) Die Schraube an der linksseitigen Abdeckung lösen und die Abdeckung abnehmen.
b) Das Öl-Ablassröhrchen einschrauben.
c) Einen geeigneten Behälter zum Auffangen des Altöls neben den Stromerzeuger stellen.
d) Öl vollständig entleeren.
e) Sicherstellen, dass der Stromerzeuger waagrecht steht, dann ein empfohlenes Öl bis zur
Oberkante des Einfüllstutzens einfüllen.
f) Linksseitige Abdeckung wieder anbringen und Befestigungsschraube festziehen.
Nach dem Umgang mit Altöl die Hände mit Wasser und Seife waschen.
Ölablass
Ölbehälter
Maximaler Füllstand
Öffnung für Ölpegelstab
Deckel Öleinfüllstutzen

© by DENQBAR GmbH
http://www.denqbar.com
16
Achtung!
 Eine unsachgemäße Entsorgung von Altöl kann zu Umweltschäden führen. Wenn Sie das Öl
selber wechseln, achten Sie bitte auf eine umweltgerechte Entsorgung. Öl in einen
verschlossenen Behälter füllen und zur Sammelstelle bringen. Nicht in die Mülltonne werfen
oder auf den Boden oder in den Abfluss gießen.
2. Wartung des Luftfilters
Ein verschmutzter Luftfilter behindert die Luftzufuhr des Vergasers. Den Luftfilter regelmäßig
warten, um eine Fehlfunktion des Vergasers zu vermeiden. Kürzere Wartungsintervalle sind
notwendig, wenn der Stromerzeuger in sehr staubiger Umgebung betrieben wird.
Warnung!
 Niemals Benzin oder brennbare Lösungsmittel zur Reinigung des Luftfilters verwenden. Dies
könnte einen Brand oder eine Explosion auslösen.

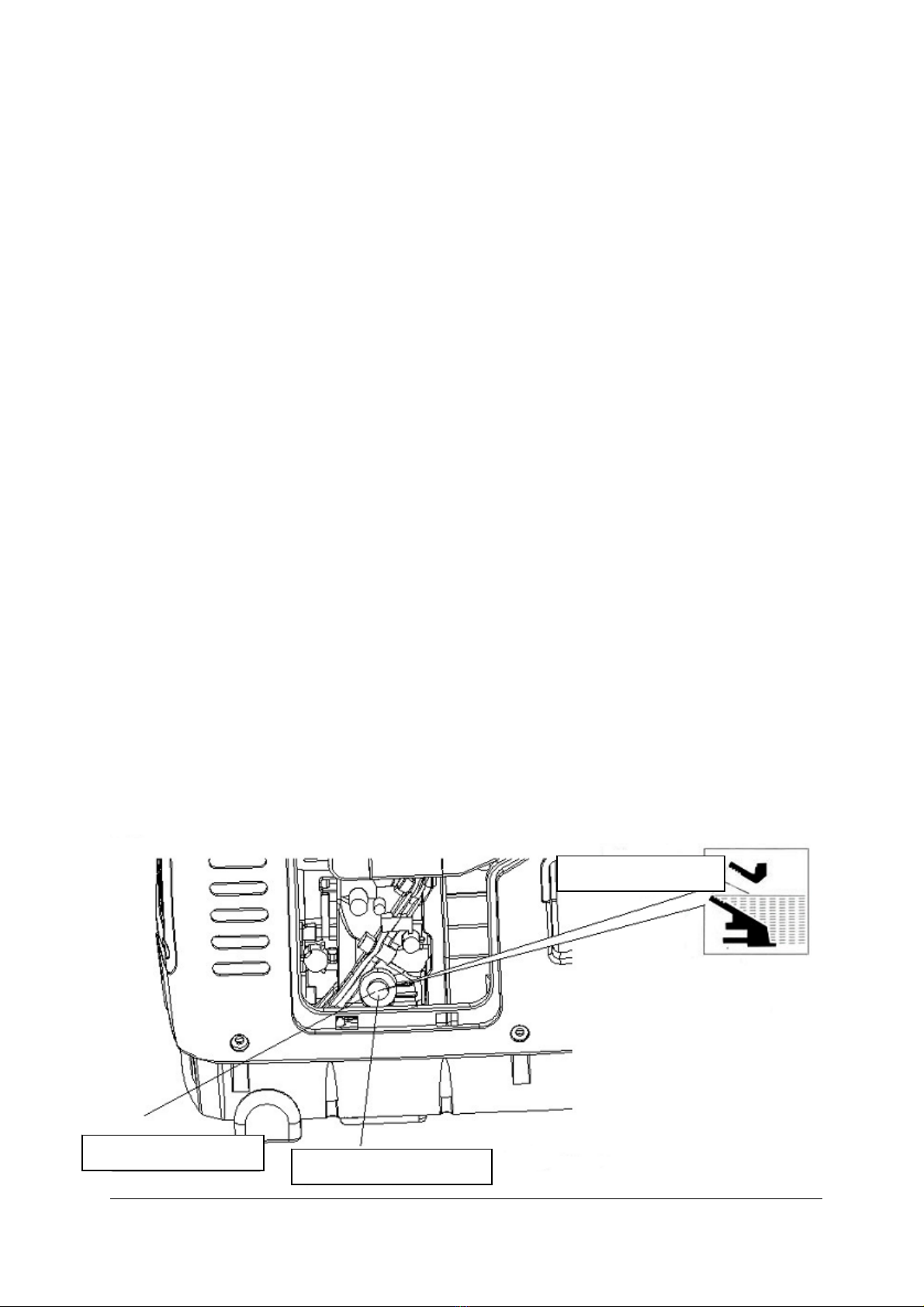

a) Schraube an der linksseitigen Abdeckung lösen und die Abdeckung abnehmen.
b) Die Lasche oben am Luftfilter drücken und die Abdeckung abnehmen.
c) Den Luftfilter in warmer Seifenlauge waschen und gründlich nachspülen oder mit
nichtbrennbarem Lösungsmittel oder Lösungsmittel mit hohem Flammpunkt reinigen.
Gründlich trocknen lassen.
d) Luftfilter und Abdeckung des Luftfilters wieder anbringen.
e) Schrauben an der Abdeckung des Luftfilters festziehen.
f) Linksseitige Abdeckung wieder anbringen und Befestigungsschraube festziehen.
3. Wartung der Zündkerze
Nur eine hochwertige Original-Zündkerze verwenden.
Für einen problemlosen Betrieb des Motors muss die Zündkerze frei von Ablagerungen und der
Elektrodenabstand richtig eingestellt sein.

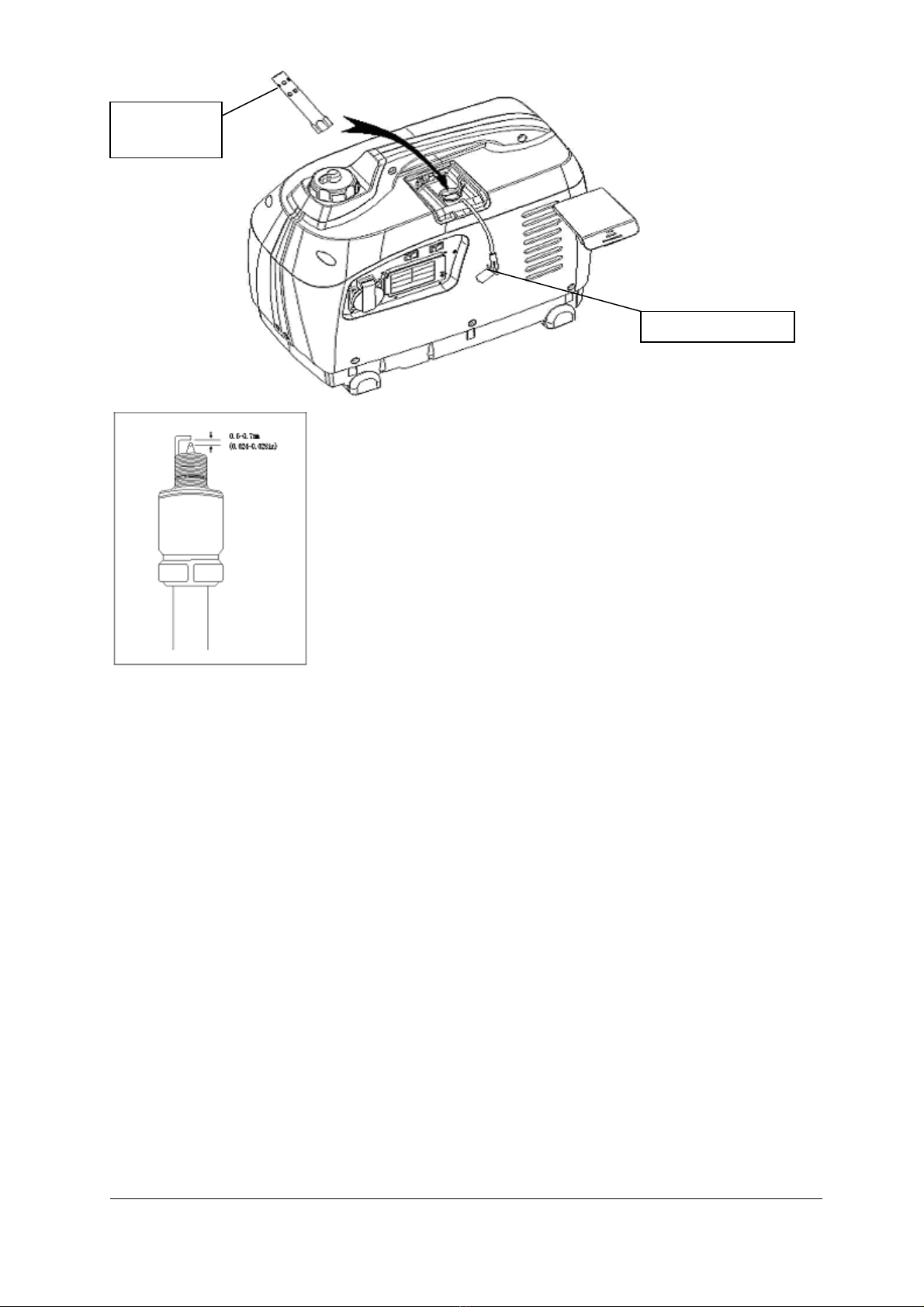

1. Abdeckung der Zündkerze abnehmen
2. Ablagerungen vom Zündkerzensitz entfernen
3. Zündkerze mit einem Zündkerzenschlüssel entfernen
Luftfilter Abdeckung
Luftfilter Wartun
g
skla
pp
e
Schraube

© by DENQBAR GmbH
http://www.denqbar.com
17
4. Zündkerze optisch prüfen. Bei Rissen oder abgesplitterten
Stellen am Isolator die Kerze entsorgen.
5. Elektrodenabstand mit einer geeigneten Lehre messen. Der
Abstand sollte 0,6-0,7 mm betragen.
6. Sicherstellen, dass der Dichtring der Zündkerze in gutem
Zustand ist. Zündkerze von Hand eindrehen, um ein Ausreißen
des Gewindes zu vermeiden.
7. Nach dem Eindrehen die Kerze mit einem
Zündkerzenschlüssel festziehen, um den Dichtring
zusammenzudrücken.
8. Den Kerzenstecker wieder fest auf die Zündkerze stecken.
9. Abdeckung der Zündkerze wieder anbringen.
Achtung!
 Die Zündkerze muss fest eingedreht werden, sonst wird sie heiß und kann den Stromerzeuger
beschädigen.
11. Transport und Aufbewahrung
ACHTUNG! Ziehen Sie den Zündkerzenstecker vor Transport oder Aufbewahrung immer ab.
Um ein Auslaufen von Benzin während des Transports und der Aufbewahrung zu vermeiden, bitte den
Benzinhahn und Choke schließen und den Stromerzeuger an einen erhöhten Platz stellen.
Warnung!
Beim Transport des Stromerzeugers bitte Folgendes beachten:
 Den Benzintank NICHT zu voll füllen (es sollte kein Benzin im oberen Bereich des Tanks
sein).
 Den Stromerzeuger NICHT im Lkw oder in einem anderen Fahrzeug betreiben, sondern nur
auf festem Untergrund und an einem gut belüfteten Standort.
 Den Stromerzeuger während des Transports vor Sonne schützen. Bei Transport in einem
verschlossenen Behälter können sich sonst durch die hohen Temperaturen Gase bilden und
entzünden.
 Den Stromerzeuger nicht längere Zeit über unebene Straßen transportieren. Ist dies
unvermeidlich, dann bitte den Benzintank komplett entleeren.
Vor einer langfristigen Lagerung des Stromerzeugers:
1. Sicherstellen, dass der Lagerort trocken und sauber ist.
2. Benzintank komplett entleeren.
Zündkerzen-
schlüssel
Zündspulenkabel

© by DENQBAR GmbH
http://www.denqbar.com
18
12. Fehlersuche
1. Motor startet nicht
NEIN
JA
NEIN
JA
NEIN
JA
NEIN kein Funke
JA
Prüfung:
(1). Kerzenstecker von der Zündkerze abziehen, Zündkerze und Kerzenstecker reinigen.
(2). Zündkerze ausbauen und in den Kerzenstecker stecken.
(3). Zündkerze an Masse anlegen.
(4). Starter-Seilzug ziehen und prüfen, ob ein Zündfunke entsteht.
2. Angeschlossene Verbraucher springen nicht an
JA
NEIN
NEIN
JA
Genug Benzin?
Ein/Ausschalter sowie
Benzinhahn auf Stellung „ON“
g
estellt?
Genug Öl?
Funktioniert die Zündkerze?
Benzin einfüllen
Ein/Ausschalter sowie Benzinhahn
auf Stellung „ON
“
schalten
Öl einfüllen
Zündkerze wechseln Generator von autorisiertem
Händler reparieren lassen
Wenn der Motor immer noch nicht startet, senden Sie den Generator bitte zur Reparatur an einen unserer
autorisierten Händler.
Leuchtet die Betriebsanzeige?
Gibt es einen Kurzschluss im
a
n
gesc
hl
osse
n
e
n V
e
r
b
r
auc
h
e
r?
Generator bitte zur Reparatur an
auto
ri
s
i
e
r
te
n H
ä
n
d
l
e
r
se
n
de
n
Generator bitte zur Reparatur an
auto
ri
s
i
e
r
te
n H
ä
n
d
l
e
r
se
n
de
n
1. Verbraucher austauschen
2. Verbraucher reparieren lassen

© by DENQBAR GmbH
http://www.denqbar.com
19
13. Technische Daten
1. Abmessungen und Gewicht
L x B x H 440 x 240 x 370 mm
Netto
g
ewich
t
13,5 k
g
2. Motor
MODELL 144F
Motort
y
p 4-Takt, OHV, Einz
y
linder
Hubraum 53 ccm
Verdichtun
g
7,4
Max. Drehzahl 5500 U/min
(
Benzinspars
y
stem
)
Kühlun
g
Luft
Zündun
g
TCL
Ölmen
g
e ca. 0,25 l
Inhalt Benzintank 2,7 l
Zündkerze
A
7RTC oder
g
leichwerti
g
e
Schalldruckpe
g
el 68 dB
(
A
)
Schallleistun
g
spe
g
el 89 dB
(
A
)
Unsicherheit Schalldruckpe
g
el 1,42 dB
(
A
)
Maximale Aufstellhöhe
(
üNN
)
1000 m
Zulässi
g
e Um
g
ebun
g
stemperatur -10 bis + 40 °C
3. Stromerzeuger
MODELL DQ-1200
TYP Stromerzeugungsaggregat
mit kleiner Leistung
A
usführun
g
sklasse G1
Schutz
g
rad IP23M
Güteklasse
A
Leistun
g
sfaktor Cos φ 1
AC Ausgangsleistung
Nennspannun
g
(
V
)
230
Nennfrequenz
(
Hz
)
50
Nennstrom
(
A
)
4,3
Nennleistun
g
COP
(
kW
)
1
Maximalleistun
g
(
kW
)
1,2

© by DENQBAR GmbH
http://www.denqbar.com
20
14. Entsorgung
Gerät entsorgen
Gefahr von Umweltschäden, Brandgefahr! Vermeiden Sie Schäden durch auslaufende
Betriebsstoffe: Entfernen Sie die Betriebsstoffe vor der Entsorgung.
Dieses Gerät gehört nicht in den Hausmüll! Entsorgen Sie es fachgerecht. Informationen
dazu erhalten Sie beim zuständigen Abfallbeseitigungsverband. Geräte, die mit dem
nebenstehenden Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt
werden. Sie sind verpflichtet, solche Elektro- und Elektronik-Altgeräte separat zu
entsorgen.
Mit der getrennten Entsorgung führen Sie die Altgeräte dem Recycling oder anderen Formen der
Wiederverwertung zu. Sie helfen damit zu vermeiden, dass u. U. belastende Stoffe in die Umwelt
gelangen.
Verpackung entsorgen
Die Transportverpackung ist nach umweltverträglichen Gesichtspunkten ausgewählt und deshalb
recycelbar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert
das Abfallaufkommen. Verpackungsmaterial aus Pappe kann an den dafür vorgesehenen
Recyclingstellen abgegeben werden.
ACHTUNG! Verpackungsmaterial, z.B. Folien oder Styropor, können für Kinder gefährlich sein. Es
besteht Erstickungsgefahr. Bewahren Sie deshalb Verpackungsteile außerhalb der Reichweite von
Kindern auf.
