DEUTA Controls EnOcean DALI BL-201-05-868 ERCO 3xGRP... User manual

DEUTA Controls GmbH
Paffrather Straße 140
51465 Bergisch Gladbach
Tel: [phone] – 60
Fax: [phone] – 79
E-Mail: [e-mail]
Gebrauchs- und Montageanleitung
Technische Änderungen vorbehalten
Stand: 02.06.2017
BL-201-05-868 ERCO 3xGRP 1xSCENE
EnOcean-DALI-Controller
www.deuta-controls.net
Anwendung
Der EnOcean-DALI-Controller BL-201-05-868 ERCO 3xGRP 1xSCENE
besitzt folgende Schnittstellen:
•1x bidirektionaler EnOcean-Master (868 MHz)
•1x DALI Master mit DALI Netzteil für bis zu 17 Slaves (max. 34 mA)
•1x Service-Taster (unten am Gehäuse)
•1x Service LED rot (in der Gehäuseseite, mittig im Geräteaufkleber)
•1x 230 V AC Schaltnetzteil
Der BL-201-05-868 ERCO 3xGRP 1xSCENE ist eine Lichtsteuerung
und dient zu Ansteuerung von Leuchten mit DALI Interface mittels
drahtloser Schalter auf Basis von EnOcean Funktechnologie.
Die Steuerung besitzt eine feste Funktion.
Sie wurde speziell für den Einsatz in ERCO oder ERCO kompatiblen DALI
Stromschienen entwickelt.
Über die seitlich integrierte Service-LED werden die verschiedenen
Betriebsmodi oder auch Statusinformationen der Steuerung signalisiert.
Typenübersicht / Geltungsbereich
Art.-Nr.: # 11205
EnOcean-DALI-Controller Serie BL-201
Funktion: 3x Gruppe ON/OFF/DIM 1x Preset auf Doppelwippe
230V AC, 868 MHz, Adapter für ERCO DALI Track
Normen und Standards
CE-Konformität: 2014/53/EU RED-Richtlinie
2011/65/EU RoHS-Richltinie
Produktsicherheit: DIN EN 60950-1:2011 + A12 Cor. 1:2012
+ Cor. 1:2012
EMV: EN 61000-6-2:2005
EN 61000-6-3:2007 + A1:2011 + Cor 1:2012
EN 301 489-1:2011 V1.9.2
EN 301 489-3:2013 V1.6.1
EN 300 220-2:2012 V2.4.1
Technische Daten
Versorgungsspannung: 230 V AC / 50 Hz
Nennstrom: 12 mA @ 230 V AC
Leistungsaufnahme: typ. 2,8 W, max. 4,0 W
Ausgang: DALI+, DALI-, typ. 16 V DC / max. 34 mA
Sende-/
Empfangs-Mittenfrequenz: 868.3 MHz / ASK (EnOcean)
Genutzter Frequenzbereich: 868.0 – 868.6 MHz
Maximale Sendeleistung: typ. 3 dBm @ 868.300 MHz
Empfänger-Kategorie nach EN 300200: 2
Anschlussklemmen: keine, Kontaktierung erfolgt über die
Lichtschiene
Gehäuse: UL-V0, hellgrau
Schutzart: IP20 / nur für den Innenbereich
Umgebungstemperatur: +5 bis +50 °C
Lagerungstemperatur: +5 bis +50 °C
Gewicht: 150 g
Gefahrenhinweis
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Das Gerät darf nicht geöffnet werden, alle zur
Installation notwendigen Schnittstellen sind von außen zugänglich.
Das Gerät darf nicht in Verbindung mit Geräten benutzt werden, die
direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden
Zwecken dienen oder durch deren Betrieb gefahren für Menschen, Tiere
oder Sachwerte entstehen können.
Elektrischer Anschluss
Der BL-201-05-868 ERCO 3xGRP 1xSCENE ist für den Betrieb an 230 V AC
Netzspannung ausgelegt. Beim elektrischen Anschluss gelten die
technischen Daten des Gerätes.

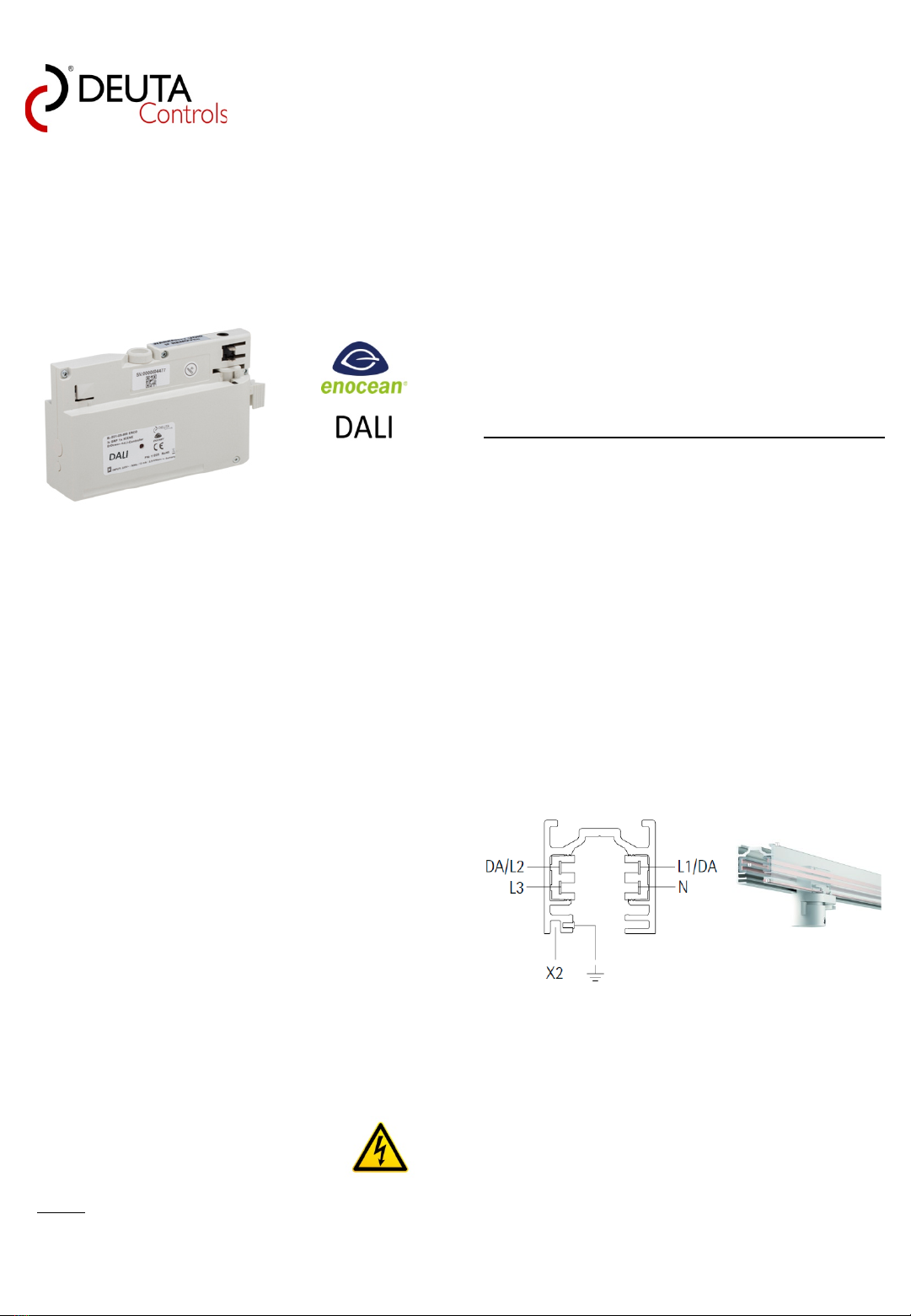

Anschlussplan
Installation/ Schutzmaßnahmen
•Der BL-201-05-868 ist kompatibel zu allen ERCO DALI Stromschienen.
Bitte beachten Sie die jeweils gültigen Installations- und
Montagevorschriften des Herstellers.
•Für den Betrieb ist keine separate 868 MHz Sende-/Empfangsantenne
erforderlich.
•Außerhalb des Gerätes muss eine leicht zugängliche Trennvorrichtung
zur Netztrennung vorhanden sein.
•Es ist eine Überstrom-Schutzeinrichtung vorzuschalten (10 A).
•Nicht geeignet zur Installation in IT-Netzen (ohne Neutralleiter).
•Das Gerät ist so zu montieren, dass das Label /Typenschild nach dem
Einbau sichtbar ist.
Seite 1 Seite 2
Seite 3 Seite 4
DEUTSCH

Auslernen aller bisher eingelernten Taster / Wippen:
Um sicherzustellen, dass kein Taster mehr auf die Steuerung
eingelernt ist, betätigen Sie zunächst für länger als 2 Sekunden den
an der Unterseite des Gerätes befindlichen Service Button. Als
Werkzeug dient hierzu ein dünner Draht oder aber das beigelegte
Werkzeug. Als Bestätigung blinkt die an der Seite befindliche rote
LED in der Mitte des Typenschildes kurz auf.
Inbetriebnahme
Wichtig:
Stellen Sie unbedingt sicher, dass die DALI Lichtschiene korrekt
angeschlossen ist, und die sonst bei einem 3-phasigen Anschluss
genutzten Leiter für L1 und L2 spannungsfrei sind!
Seite 5
Zur Montage des BL-201-05-868 ERCO 3xGRP 1xSCENE setzen Sie das
Modulgehäuse gemäß der folgenden Abbildung in die Stromschiene ein.
Achten Sie hierbei darauf, dass sich die beiden Hebel zur Verrastung in
der vorderen, entriegelten Stellung befinden.
Seite 6
Seite 7 Seite 8
Art.-Nr. 11476
Arretieren Sie nun das Modul zunächst mit Hilfe des ersten Hebels in der
Stromschiene, wie in der nachfolgenden Abbildung dargestellt.
Stellen Sie nachfolgend die elektrische Verbindung des Moduls durch
Umlegen des zweiten Hebels her, wie in der nachfolgenden Abbildung
dargestellt.
Einlernen einer Doppel-Wippe:
Zum Einlernen einer Doppelwippe betätigen Sie erneut den Sevice
Button des BL-201-05-868. Die rote Service beginnt nun dauerhaft
zu leuchten und signalisiert damit die Bereitschaft zum
Einlernvorgang.
.
Danach betätigen Sie bitte innerhalb von 20 Sekunden eine
beliebige Taste der Doppelwippe. Bei erfolgreichem Einlernen
erlischt die LED sofort danach. Anschließend ist das System
betriebsbereit.

Seite 9 Seite10
Seite 11 Seite 12
Art.-Nr. 11476
Funktionsbeschreibung
SW-Option 05 (BL-201-05-868): 3 Gruppen und eine Szene, feste
Funktion
Die Steuerung bietet aktuell folgende Funktionen:
•Doppel-Wippe zur Ansteuerung von bis zu 20 DALI Leuchten,
jeweils zugeordnet zu einer von drei Gruppen
•3 Taster der Doppel-Wippe für Steuerung der Leuchten in den
Gruppen 0, 1 und 2, jeweils An / Aus / Dimmen
•1 Taster für das Ausschalten aller Gruppen / zum Speichern
einer Szene / zum Aufrufen der Szene
Die nachfolgende Abbildung zeigt die Zuordnung der Funktionen zu
den 4 Tastern / Schaltelementen der Doppelwippe eines EnOcean-
Funktasters:
Nachfolgend finden Sie die Beschreibung der Funktion bei Betätigung
des jeweiligen Tasters:
Scene kurz: Schaltet alle Verbraucher aus, falls diese aktuell
eingeschaltet sind.
Scene kurz: Ruft die gespeicherte Szene auf, falls aktuell alle
Leuchten ausgeschaltet sind.
Scene lang, >5 sec.: Speichert die aktuell eingestellten Helligkeitswerte
aller Leuchten aller Gruppen als Szene ab.
Grp 0 / 1 / 2 lang: Dimmen (dunkler) aller Leuchten der jeweiligen
Gruppe, bis der Schalter losgelassen wird oder 0%
Helligkeit erreicht ist.
Grp 0 / 1 / 2 lang Dimmen (heller) aller Leuchten der jeweiligen
Gruppe, bis der Schalter losgelassen wird oder
100% Helligkeit erreicht ist.
Grp 0 / 1 / 2 kurz (<=0.5 sec.):
Einschalten aller Leuchten der jeweiligen Gruppe, falls diese aktuell
ausgeschaltet sind.
Grp 0 / 1 / 2 kurz (<=0.5 sec.):
Ausschalten aller Leuchten der jeweiligen Gruppe, falls diese aktuell
eingeschaltet sind.
Erklärung der auf dem Gerät befindlichen Symbole:
Gerät ist schutzisoliert, Schutzklasse II
Das Gerät erfüllt die Anforderungen der relevanten
EG-Richtlinien
Elektroprodukt, darf nicht im Hausmüll entsorgt werden
Wechselspannungseingang
Das Gerät erfüllt die Anforderungen der RoHS Direktive
Das Gerät entspricht dem EnOcean-Standard
Das Gerät entspricht dem DALI-Standard
EU Konformitätserklärung
Hiermit erklärt die DEUTA Controls GmbH, dass der Funkanlagentyp
BL-201-05-868 ERCO 3xGRP 1xSCENE der Richtlinie 2014/53/EU
entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter
der folgenden Internetadresse verfügbar:
www.deuta-controls.de
im Bereich Service/Downloads (Dok. EUDC2017_108).

DEUTA Controls GmbH
Paffrather Straße 140
51465 Bergisch Gladbach
Tel: [phone] – 60
Fax: [phone] – 79
E-Mail: [e-mail]
Assembly instructions and operating manual
Subject to change without prior notice.
Last change: 02.06.2017
BL-201-05-868 ERCO 3xGRP 1xSCENE
EnOcean-DALI-Controller
www.deuta-controls.net
Summary
The EnOcean-DALI-Controller BL-201-05-868 ERCO 3xGRP 1xSCENE
provides the following interfaces:
•1x bi-directional EnOcean-Master (868 MHz)
•1x DALI Master for up to 20 slaves (max. 40 mA)
•1x Service button (in the housing, bottom side)
•1x Service LED red (right side)
•1x 230 V AC power supply
The BL-201-05-868 ERCO 3xGRP 1xSCENE is a light controller with a
DALI interface for electronic DALI ballasts or lamps.
It can be controlled by wireless switches, based on EnOcean
technology.
The BL-201-05-868 ERCO 3xGRP 1xSCENE has been designed to be used
in ERCO DALItrack or ERCO DALI rack compatible rail systems.
The red service LED shows different service and diagnostic information.
Scope of this operating manual / assembly instruction:
Part.-Nr.: # 11205
EnOcean-DALI-Controller series BL-201
Function: 3x group ON/OFF/DIM 1x preset, one double rocker
230V AC, 868 MHz, adapter for ERCO DALI Track
Standards
CE compliance: 2014/53/EU RED Directive
2011/65/EU RoHS Directive
Product safety: DIN EN 60950-1:2011 + A12 Cor. 1:2012
+ Cor. 1:2012
EMC/EMI: EN 61000-6-2:2005
EN 61000-6-3:2007 + A1:2011 + Cor 1:2012
EN 301 489-1:2011 V1.9.2
EN 301 489-3:2013 V1.6.1
EN 300 220-2:2012 V2.4.1
Technical data
Supply voltage: 230 V AC / 50 Hz
Supply current: 12 mA @ 230 V AC
Power consumption: Typ. 2.8 W, max. 4.0 W
Output: DALI+, DALI-, typ. 16 V DC / max. 40 mA
Transmit-/
receive center frequency: 868.3 MHz / ASK (EnOcean)
Occupied frquency band: 868.0 - 868.6 MHz
Maximum transmission power: typ. 3 dBm @ 868.300 MHz
EN 300 220 receiver category: 2
Connectors: all connections automatically done, no screw
or spring contacts
Housing material: UL-V0, light grey
Protection class: IP20 / indoor use only
Operating temp.: +5 to +50 °C
Storage temp.: +5 to +50 °C
Weight: 150 g
Safety instructions
Warning: Electrical equipment may only be installed by electrically
skilled persons. The device must not be opened. All relevant interfaces
are accessibly from the outside.
The device must not be used in applications related to life-sustaining
measures or where any human being, animal or material asset might
be menaced.
Electrical connections
The BL-201-05-868 ERCO 3xGRP 1xSCENE has to be supplied by 230 V AC
line voltage. For details refer to the technical data as specified in this
document.
Connection plan
Installation/ safety precautions
•The BL-201-05-868 ERCO 3xGRP 1xSCENE is compatible to all ERCO DALI
tracks.
•No external 868 MHz antenna is necessary.
•There must be an easily accessible electrical separator to disconnect the
power supply from the BL-201-05-868 ERCO 3xGRP 1xSCENE .
•There must be an over-current protection device in series with the
BL-201-05-868 ERCO 3xGRP 1xSCENE power supply (10A).
•BL-201-05-868 ERCO 3xGRP 1xSCENE is not suitable to be used in IT
networks (without a neutral conductor).
•The product label of the BL-201-05-868 ERCO 3xGRP 1xSCENE must be
visible after the installation.
Page 1 Page 2
Page 3 Page 4
ENGLISH

Initial operation
WARNING:
Please check that the DALI LIGHT track has been installed correctly
before you insert the BL-201-05-868 ERCO 3xGRP 1xSCENE into the rail.
Be sure that L1 and L2 are not connected to 230V AC line voltage!
To mount the controller BL-201-05-868 ERCO 3xGRP 1xSCENE , plug in
the module housing into the DALI light track as shown in the following
picture. Take care that the two rocker levers are in the unlocked front
position.
First, lock the controllers housing in the DALI light track with the first
rocker lever, as shown below:
Page 5 Page 6
Page 7 Page 8
In the second step, set up the electrical connections by turning the
second rocker lever into the locked position, as shown below.
When the installation is done, the controller BL-201-12-868 is fully
functional within a few seconds.
Reset memory:
To ensure that no rocker switch is teached in into the controller, hold the
service button on the bottom side of the module housing for more than
2 seconds.. Use the small tool inside the original module packaging, or a
thin inflexible wire. The red LED on the side, in the middle of the type
label, will flash once to acknowledge this procedure.
Teach in of a rocker:
Push the service button of the BL-201-05-868 for less than one second
The red service LED will turn on. Now the controller is ready to teach in a
rocker
Now push the rocker within 20 seconds In case of success, the red
service LED will be turned off immediately. The controller is ready to be
used and will work as described above.

Functional description
SW-Option 05 (BL-201-05-868): 3 groups and one scene, fixed
functionality
The controller provides the following functionality:
•Double rocker to control up to 20 DALI lamps, each lamp
assigned to one of three groups
•3 buttons of the rocker to control each groups 0, 1 and 2
separately (ON/OFF/DIM)
•1 button to control all groups at the same time (ON/OFF/DIM),
and to store and recall one scene
The following picture shows the assignment of the functions to the 4
button positions of the double rocker.of an EnOcean wireless light rocker:
The description of the buttons functionality is described as follows:
Scene button, 1x short: Switch off all lamps of all groups, if actually
turned on
Scene button, 1x short: Recall the stored scene, if lamps are actually
turned off.
Scene button, 1x long >5 sec.:
Store the current dim values of all lamps in all groups as a scene.
Grp 0 / 1 / 2, long:Dim down all lamps of the according group,
until button is released or 0% is reached.
Grp 0 / 1 / 2, long Dim up all lamps of the according group, until
button is released or 100% is reached.
Grp 0 / 1 / 2, 1x short (<=0.5 sec.):
Switch on all lamps of a group, if they are actually turned off.
Grp 0 / 1 / 2, 1x short (<=0.5 sec.):
Switch off all lamps of a group, if they are actually turned on.
Page 9 Page 10
Page 11 Page 12
Art.-Nr. 11476
Explanation of label symbols:
Protective insulation class II
Device fulfills requirements of the relevant EG directives
Electronic product, not to be disposed as domestic waste
Alternating current input
Device fulfills the requirements of the RoHS directive
Device is compliant to the EnOcean standard
EU Declaration of Conformity
Hereby the DEUTA Controls GmbH declares that the radio equipment
type BL-201-05-868 ERCO 3xGRP 1xSCENE is compliant with the
directive 2014/53/EU. You can download the complete EU Declaration
of Conformity as a pdf-document on our homepage
www.deuta-controls.de
in the area Service/Downloads (Doc. EUDC2017_108).
Device is compliant to the DALI standard
