D55170, D55180, D55390, D55395, D55570, D55575, D55580, D55585
Contractor’s Electric Wheeled Portable Air Compressor
Compresseur d’air électrique portatif sur roues de classe entrepreneur
Compresor de aire eléctrico portátil con ruedas para contratistas
INSTRUCTION MANUAL
GUIDE D'UTILISATION
MANUAL DE INSTRUCCIONES
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIOY PÓLIZA
DE GARANTÍA.ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES
DE USAR EL PRODUCTO.
If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas o comentarios, contáctenos.
1-800-4-DEWALT • www.dewalt.com

64
Español

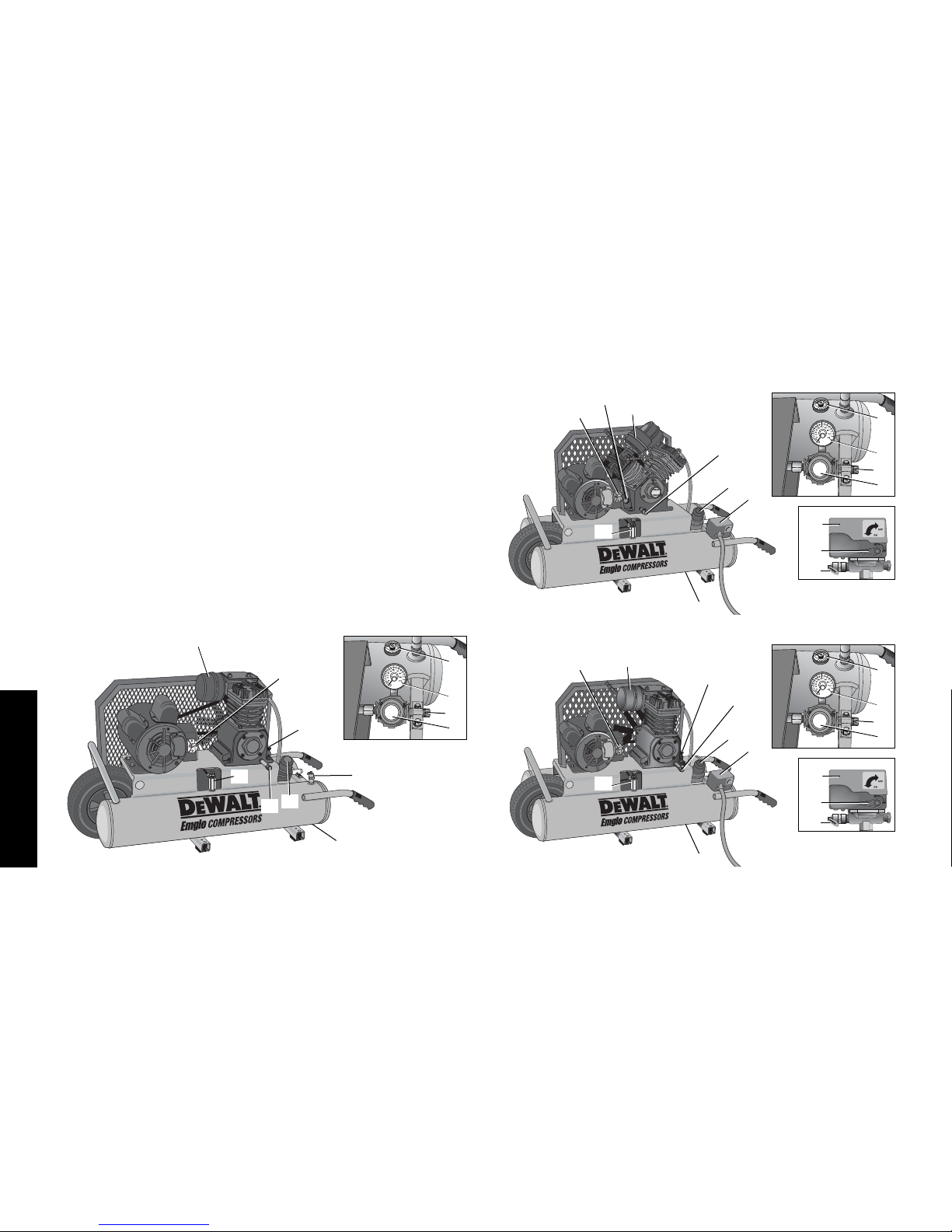

A. Filtro de entrada de aire de
la bomba
B. Tapón de drenaje de aceite
de la bomba
C. Interruptor de Encendido/
Apagado del motor
D. Manómetro del tanque de
aire
E. Manómetro regulado
F. Regulador de presión
G. Salida de aire
Compresor de aire
H. Válvula piloto
I. Válvula de seguridad
J. Válvula de drenaje del
tanque de aire
K. Varilla para medición del
nivel de aceite de la bomba/
Tapón de llenado de aceite
L. Control de voltaje doble
M. Interruptor de presión
A
K
F
HI
J
B
C
D55170, D55180
D
E
F
G
FIG. 1
D55390
B
H
J
L
F
A
K
M
D
E
F
G
C
I
M
D55570, D55580
B
H
J
L
F
A
K
M
D
E
F
G
C
I
M

65
Español
Especificaciones de la bomba
BOMBA K
Cilindros gemelos verticales, en línea
Etapa sencilla
Lubricación con aceite
Cárter, cilindro y cabeza en hierro
colado
Diámetro: 63,5 mm (2,5 pulg.)
Carrera: 50,8 mm (2 pulg.)
Peso: 21,32 kg (47 lbs.)
Capacidad de aceite: 414 ml
(14 onzas)
BOMBA G
4 Cilindros gemelos en V
Etapa sencilla
Lubricación con aceite
Cárter, cilindro y cabeza en hierro
colado
Diámetro: 63,5 mm (2,5 pulg.)
Carrera: 60,33 mm (2,375 pulg.)
Peso: 31,3 kg (69 lbs.)
Capacidad de aceite: 887 ml
(30 onzas)

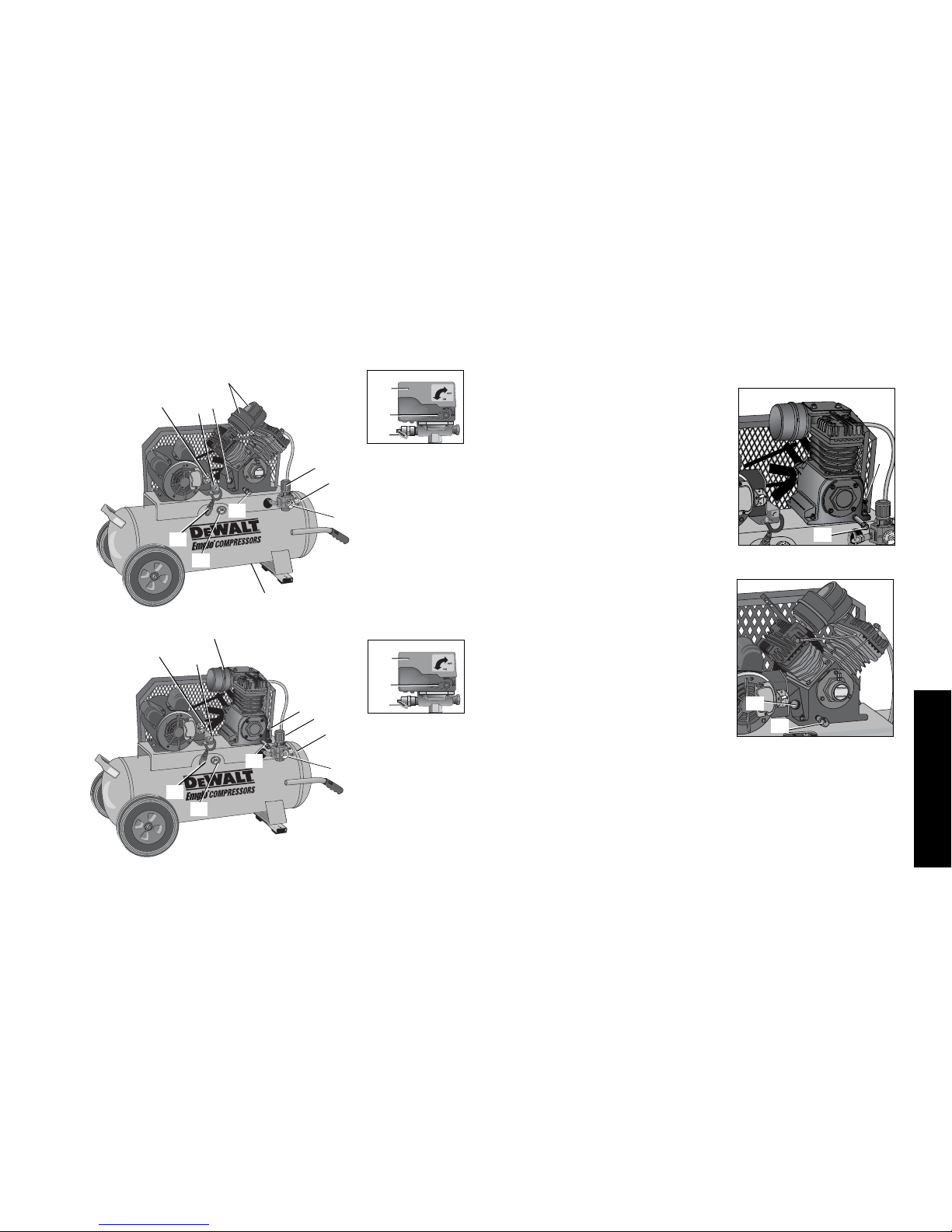

B
K
B
K
D55395 A
K
BE
F
G
D
H
LMC
I
M
J
D55575, D55585 A
BE
F
G
D
H
LM
K
C
I
M

66
Español
Especificaciones
MODELO PESO ALTURA ANCHO LONGITUD
CAPACIDAD
DEL
TANQUE
DE AIRE
(LITROS)
PRESIÓN DE
ARRANQUE/
REAJUSTE
DE LA
VÁLVULA
PILOTO
APROX.
PRESIÓN
DE CORTE/
ALIVIO
APROX.
SCFM A
100 PSI
(689,5
kPa)
BOMBA MOTOR
D55170 76,2 kg,
(168 libras) 838,2 mm (33,0 pulg.) 571,5 mm (22,5 pulg.) (45,0 pulg.) 1143,0 mm 30,3 (8 galones) 723,9 kPa (105 PSI) 861,8 kPa (125 PSI) 6,5 K 1,5 HP
D55180 78,0 kg
(172 libras)
596,9 mm
(23,5 pulg.) 463,6 mm (18,3 pulg.) 1092,2 mm (43,0 pulg.) 30,3 (8 gallons) 723,9 kPa (105 PSI) 861,8 kPa (125 PSI) 8,4 K 2 HP
D55390 104,8 kg
(231 libras) 666,8 mm (26,25) pulg. 463,6 mm (18,3 pulg.) 1092,2 mm (43,0 pulg.) 30,3 (8 gallons) 723,9 kPa (105 PSI) 861,8 kPa (125 PSI) 13,8 G 3 HP
D55395 115,2 kg,
(254 libras) 812,8 mm (32,0 pulg.) 514,4 mm (20,3 pulg.) 1092,2 mm (43,0 pulg.) 64,4 (17 galones) 723,9 kPa (105 PSI) 861,8 kPa (125 PSI) 13,8 G 3 HP
D55570 76,2 kg,
(168 libras) 596,9 mm (23,5 pulg.) 463,6 mm (18,3 pulg.) 1092,2 mm (43,0 pulg.) 30,3 (8 galones) 723,9 kPa (105 PSI) 861,8 kPa (125 PSI) 6,5 K 1,5 HP
D55575 88,0 kg,
(194 libras) 755,7 mm (29,8 pulg.) 514,4 mm (20,3 pulg.) 1092,2 mm (43,0 pulg.) 64,4 (17 galones) 723,9 kPa (105 PSI) 861,8 kPa (125 PSI) 6,5 K 1,5 HP
D55580 79,4 kg
(175 libras), 596,9 mm (23,5 pulg.) 463,6 mm
(18,3 pulg.) 1092,2 mm (43,0 pulg.) 30,3 (8 galones) 723,9 kPa (105 PSI) 861,8 kPa (125 PSI) 8,4 K 2 HP
D55585 91,2 kg,
(201 libras) 755,7 mm (29,8 pulg.) 514,4 mm (20,3 pulg.) 1092,2 mm (43,0 pulg.) 64,4 (17 galones) 723,9 kPa (105 PSI) 861,8 kPa (125 PSI) 8,4 K 2 HP

67
Español

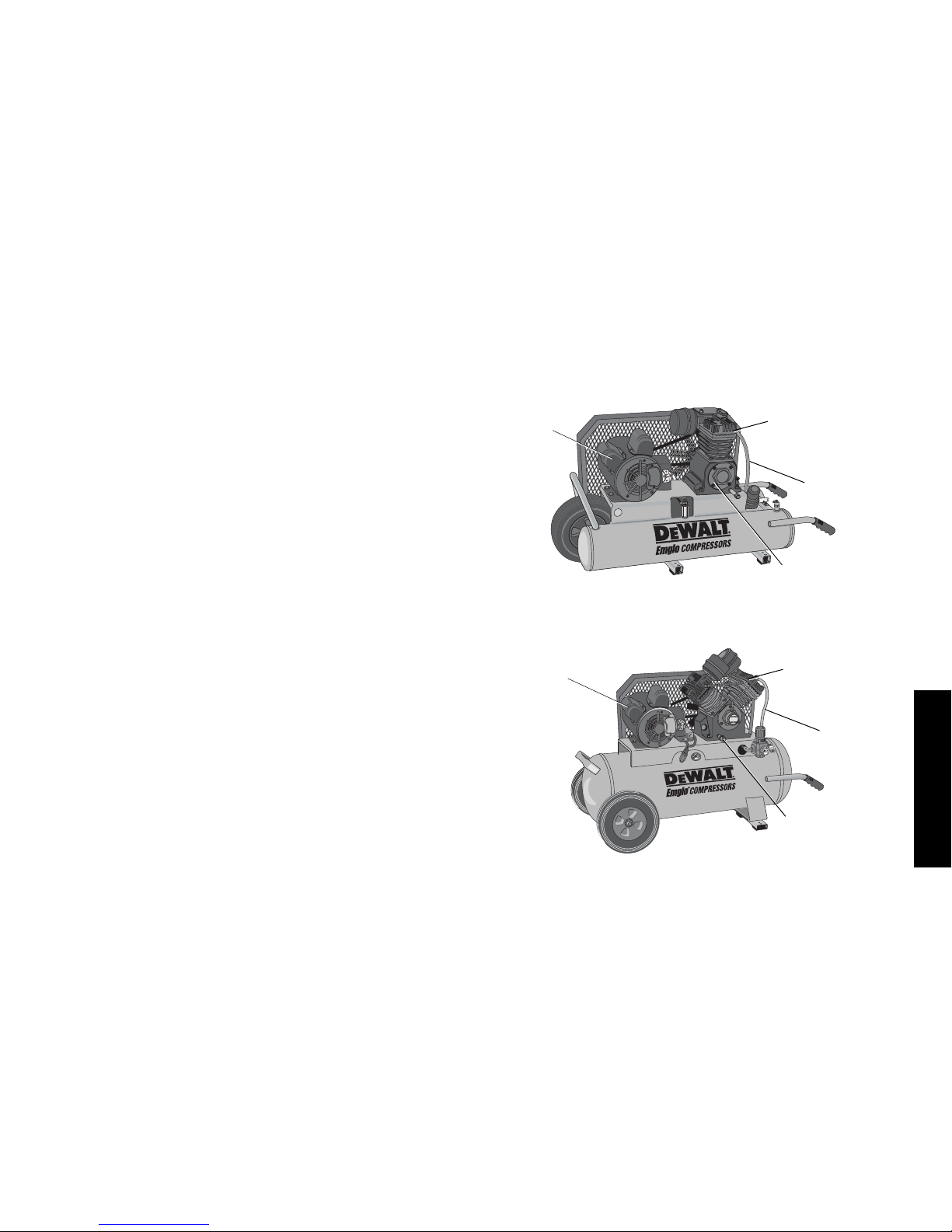

FIG. 2
Superficies calientes
CILINDRO Y
CABEZAL DE
LA BOMBA
TUBO DE
SALIDA
CAJA DEL
MOTOR DE
LA BOMBA
MOTOR
ELÉCTRICO
CILINDRO Y
CABEZAL DE
LA BOMBA
TUBO DE
SALIDA
CAJA DEL
MOTOR DE
LA BOMBA
MOTOR
ELÉCTRICO
Especificaciones del motor
1,5 HP
115V, 15 A, 60 Hz
230V, 8 A, 60 Hz
Cuatro poleas, sistema de inducción, 1.725 RPM
Requisito mínimo para el circuito de derivación: 15 A a 115V y 230 V
Tipo de fusible: de acción retardada
2 HP
115V, 20 A, 60 Hz
230V, 10 A, 60 Hz
Cuatro poleas, sistema de inducción, 1.725 RPM
Requisito mínimo para el circuito de derivación:20 A a 115 V
15 A a 230 V
Tipo de fusible: de acción retardada
3 HP
230V, 10 A, 60 Hz
Cuatro poleas, sistema de inducción, 1.725 RPM
Requisito mínimo para el circuito de derivación: 15 A a 230 V
Tipo de fusible: de acción retardada

68
Español
Définitions : lignes directrices en
matière de sécurité
Las siguientes definiciones describen el nivel de gravedad de cada
advertencia. Lea el manual y preste atención a estos símbolos.
PELIGRO: Indica una situación de peligro inminente que, si no
se evita,
provocará la muerte o lesiones graves.
ADVERTENCIA: Indica una situación de peligro potencial que,
si no se evita,
podría provocar la muerte o lesiones graves
PRECAUCIÓN: Indica una situación de peligro potencial que, si
no se evita,
puede provocar lesiones leves o moderadas.
PRECAUCIÓN:
Utilizado sin el símbolo de alerta de seguridad
indica una situación de peligro potencial que, si no se evita,
puede
provocar
daños en la propiedad .
Instrucciones de seguridad importantes
ADVERTENCIA: No opere esta unidad hasta que haya leído y com-
prendido este manual de instrucciones de seguridad, operación y
mantenimiento.
ADVERTENCIA: Algunas partículas originadas al lijar, aserrar,
amolar, taladrar y realizar otras actividades de construcción contienen
productos químicos reconocidos por el Estado de California como
causantes de cáncer, defectos de nacimiento u otros problemas repro-
ductivos. Algunos ejemplos de estos productos químicos son:
• el plomo de las pinturas de base plomo
• la sílice cristalina de ladrillos, cemento y otros productos de mam-
postería,
• el arsénico y cromo de madera con tratamiento químico.
El riesgo derivado de estas exposiciones varía según la frecuencia
con la que se realice este tipo de trabajo. Para reducir la exposición
a estos productos químicos: trabaje en áreas bien ventiladas y con
equipos de seguridad aprobados, use siempre mascarilla facial o de
respiración adecuada y aprobada por OSHA/MSHA/NIOSH cuando
use este tipo de herramientas.
Cuando se utilizan herramientas neumáticas, siempre se deben res-
petar las precauciones de seguridad para reducir el riesgo de lesiones
personales.
ADVERTENCIA: Este producto contiene sustancias químicas,
incluido el plomo, reconocidas por el Estado de California como
causantes de cáncer, defectos de nacimiento u otros problemas
reproductivos. Lávese las manos después de utilizarlo.
GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA: RIESGO DE EXPLOSIÓN O INCENDIO
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• Es normal que los contactos
eléctricos dentro del motor
y el interruptor de presión
produzcan chispas.
• Opere siempre el compresor
en un área bien ventilada libre
de materiales combustibles,
gasolina o vapores de
solventes.

69
Español
• El funcionamiento sin
atención de este producto
podría provocar lesiones
personales o daños a la
propiedad. Para disminuir
el riesgo de incendio, no
permita que el compresor
funcione sin que alguien lo
controle.
• Permanezca siempre
controlando el producto
cuando está en
funcionamiento.
• Siempre apague y desenchufe
la unidad cuando no esté en
uso.
PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• El aire comprimido que
sale de su compresor no es
seguro para respirarlo. El
flujo de aire puede contener
monóxido de carbono,
vapores tóxicos o partículas
sólidas del tanque de aire.
Respirar estos contaminantes
puede provocar lesiones
graves o la muerte.
• El aire que se obtiene
directamente del compresor
no se debe usar nunca para
consumo humano. Para
poder utilizar el aire producido
por este compresor para
respirar, se deben instalar
correctamente filtros y equipos
en línea adecuados. Los filtros
y los equipos de seguridad en
línea que se usan junto con el
compresor deben ser capaces
de tratar el aire según todos
los códigos locales y federales
antes de que sea consumido
por seres humanos.
• Si las chispas eléctricas
del compresor entran en
contacto con vapores
inflamables, pueden
encenderse, provocando un
incendio o una explosión.
• Si se pulverizan materiales
inflamables, ubique el
compresor al menos a
6 m (20 pies) del área de
pulverización. Se puede
necesitar manguera adicional.
• Guarde los materiales
inflamables en lugar seguro
lejos del compresor.
• Restringir cualquiera de las
aberturas de ventilación del
compresor puede producir
un sobrecalentamiento
grave y podría provocar un
incendio.
• Nunca coloque objetos contra
o sobre el compresor.
• Opere el compresor en
un lugar abierto con una
distancia de al menos 30,5 cm
(12 pulg.) a cualquier pared
u obstrucción que pudiera
restringir el flujo de aire fresco
a las aberturas de ventilación.
• Opere el compresor en un
área limpia, seca y bien
ventilada. No opere la unidad
dentro de la casa o en un área
muy cerrada.

70
Español
ADVERTENCIA: RIESGO DE EXPLOSIÓN
Tanque de aire: El tanque de aire de su compresor de aire está
diseñado y puede tener código UM (para unidades con tanques de
aire de más de 152 mm (6 pulgadas) de diámetro) según las normas
de la ASME, Sección VIII, Div. 1. Todos los recipientes de presión se
deben inspeccionar cada dos años. Para encontrar al inspector de
recipientes de presión de su estado, busque en la División Trabajo e
Industrias de la sección gubernamental de la guía telefónica o llame al
1-800-4-DEWALT para obtener ayuda.
Las siguientes condiciones podrían llevar a un debilitamiento del
tanque de aire, y provocar una explosión violenta del tanque:
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• No drenar correctamente el
agua condensada del tanque
de aire, que provoca óxido y
adelgazamiento del tanque de
aire de acero.
• Drene el tanque diariamente o
luego de cada uso. Si un tanque
de aire presenta una pérdida,
reemplácelo inmediatamente
con un tanque nuevo o
reemplace todo el compresor.
• Modificaciones o intento de
reparación del tanque de aire. • Nunca perfore, suelde o haga ninguna modificación al tanque
de aire o a sus elementos.
Nunca intente reparar un
tanque de aire dañado o con
pérdidas. Reemplácelo con un
tanque de aire nuevo.
• Los materiales pulverizados
como pintura, solventes
para pinturas, removedor
de pintura, insecticidas y
herbicidas pueden contener
vapores dañinos y venenos.
• Trabaje en un área con buena
ventilación cruzada. Lea y
siga las instrucciones de
seguridad que se proveen
en la etiqueta o en la ficha
técnica de los materiales que
está utilizando. Utilice siempre
equipo de seguridad certificado:
protección respiratoria
aprobada por NIOSH/OSHA
y diseñada para usar para los
fines que usted requiere.
PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL
TRANSPORTAR O ALMACENAR LA UNIDAD
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• Se puede producir una
pérdida o derrame de aceite,
lo que podría provocar peligro
de incendio o inhalación,
lesiones graves o la muerte.
Los derrames de aceite
dañarán alfombras, pintura u
otras superficies de vehículos
o remolques.
• Coloque siempre el compresor
en un tapete protector cuando
lo transporte, para proteger al
vehículo de daños por pérdidas.
Retire inmediatamente el
compresor del vehículo
una vez que haya llegado a
destino. Mantenga siempre el
compresor nivelado y nunca lo
coloque de costado.

71
Español
• Modificaciones no
autorizadas de la válvula
piloto, la válvula de seguridad
o cualquier otro componente
que controle la presión del
tanque de aire.
• El tanque está diseñado
para soportar determinadas
presiones de operación. Nunca
realice ajustes ni sustituya
piezas para cambiar las
presiones de operación fijadas
en la fábrica.
Elementos y accesorios:
• Exceder las indicaciones de
presión para las herramientas
neumáticas, las pistolas
pulverizadoras, los accesorios
neumáticos, los neumáticos
y otros artículos inflables
puede hacer que exploten o
revienten, y puede provocar
lesiones graves.
• Siga la recomendación del
fabricante del equipo y nunca
exceda el nivel máximo de
presión aceptable para los
elementos. Nunca utilice el
compresor para inflar objetos
pequeños de baja presión,
tales como juguetes de
niños, pelotas de fútbol o de
basquetbol, etc.
Neumáticos:
• El inflado excesivo de los
neumáticos podría causar
lesiones graves y daño a la
propiedad.
• Utilice un medidor de presión
de neumáticos para controlar
la presión de éstos antes
de cada uso y mientras los
infla; observe el flanco para
ver la presión correcta del
neumático.
NOTA: Los tanques de aire, los
compresores y el equipo similar
que se usa para inflar neumáticos
pueden llenar neumáticos peque-
ños como éstos con mucha rapi-
dez. Ajuste el regulador de presión
en el suministro de aire a un valor
que no supere el de la presión del
neumático. Agregue aire en forma
gradual y use con frecuencia el
medidor de presión de neumáticos
para evitar inflarlos.
ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• Su compresor de aire
funciona con electricidad.
Como cualquier otro
mecanismo que funciona
con electricidad, si no se
lo utiliza correctamente
puede provocar descargas
eléctricas.
• Nunca haga funcionar el
compresor al aire libre
cuando está lloviendo o en
condiciones de humedad.
• Nunca haga funcionar el
compresor sin las cubiertas de
protección o si están dañadas.

72
Español
• Que personal no calificado
intente realizar reparaciones
puede provocar lesiones
graves o muerte por
electrocución.
• Cualquier cableado eléctrico
o las reparaciones requeridas
para este producto deben ser
realizadas por un Centro de
servicio de fábrica DEWALT o
un centro de mantenimiento
autorizado DEWALT de
acuerdo con los códigos
eléctricos nacionales y locales.

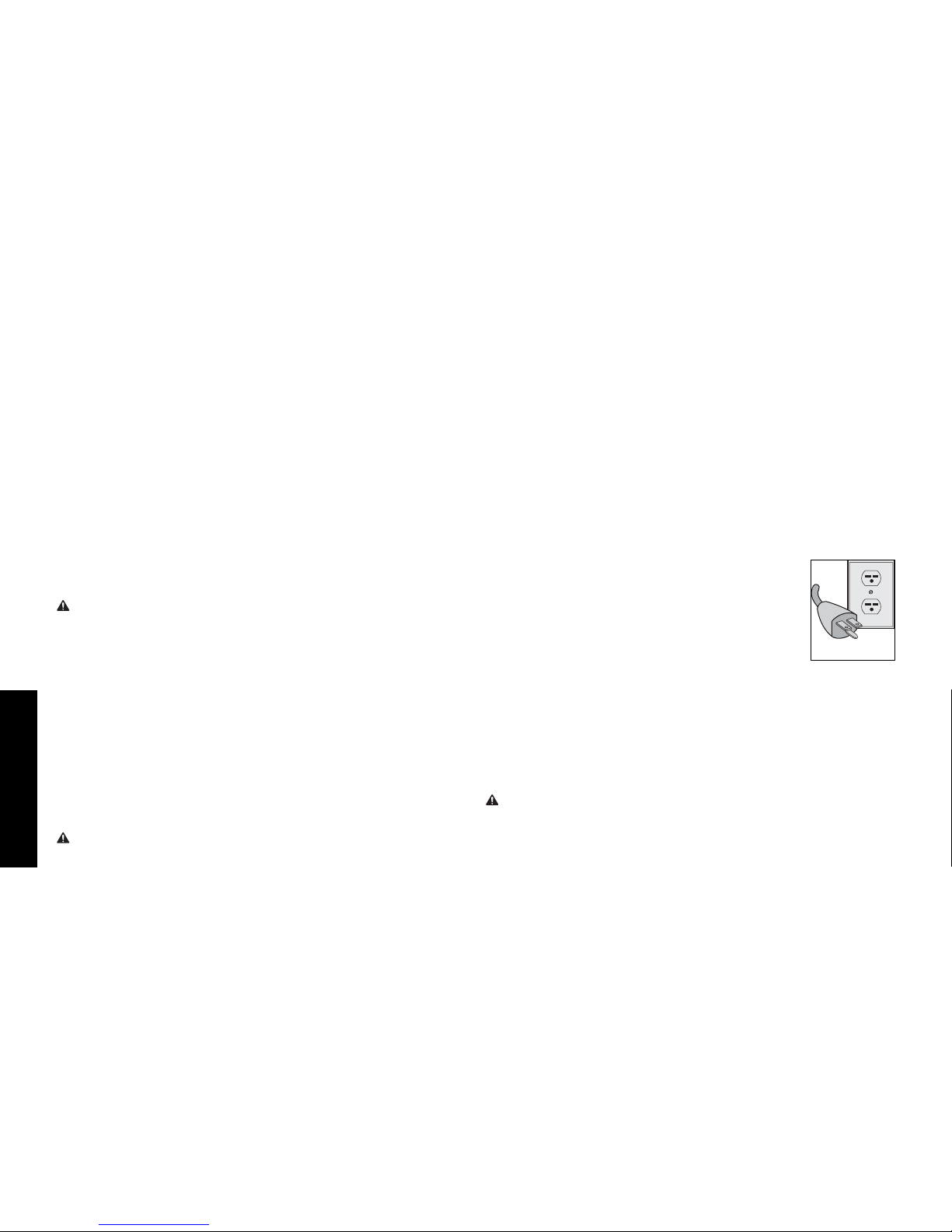

• Puesta a tierra: La no
colocación de la puesta a
tierra adecuada para este
producto puede provocar
lesiones graves o muerte por
electrocución. Consulte las
Instrucciones de Conexión
a tierra en
Instalación .
• Asegúrese de que el circuito
eléctrico al que se conecta
el compresor suministre la
conexión a tierra adecuada, el
voltaje adecuado y el fusible
de protección adecuado.
ADVERTENCIA: RIESGO DE OBJETOS DESPEDIDOS
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• La corriente de aire
comprimido puede provocar
lesiones en los tejidos blandos
de la piel expuesta y puede
impulsar suciedad, astillas,
partículas sueltas y objetos
pequeños a gran velocidad,
que pueden producir daños
en la propiedad y lesiones
personales.
• Utilice siempre equipo de
seguridad certificado: anteojos
de seguridad ANSI Z87.1(CAN/
CSA Z94.3) con protección
lateral al usar el compresor.
• Nunca apunte ninguna boquilla
ni pulverizador a ninguna parte
del cuerpo o a otras personas o
animales.
• Apague siempre el compresor
y drene la presión de la
manguera de aire y del tanque
de aire antes de intentar hacer
mantenimiento, conectar
herramientas o accesorios.
ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• Tocar metal expuesto como
el cabezal del compresor,
el cabezal del motor, el
escape del motor, o los tubos
de salida puede provocar
quemaduras graves.
• Nunca toque ninguna
parte metálica expuesta
del compresor durante o
inmediatamente después
de su funcionamiento. El
compresor continuará caliente
durante varios minutos
después de su funcionamiento.
• No toque las cubiertas
protectoras ni intente realizar
mantenimiento hasta que la
unidad se haya enfriado.

73
Español
ADVERTENCIA: RIESGO POR PIEZAS MÓVILES
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• Las piezas móviles como la
polea, el volante y la correa
pueden provocar lesiones
graves si entran en contacto
con usted o con sus ropas.
• Nunca haga funcionar el
compresor sin los protectores o
cubiertas o si los mismos están
dañados.
• Mantenga el cabello, la ropa
y los guantes alejados de las
piezas en movimiento. Las
ropas holgadas, las joyas o el
cabello largo pueden quedar
atrapados en las piezas
móviles.
• Los orificios de ventilación
pueden cubrir piezas en
movimiento, por lo que también
se deben evitar.
• Intentar hacer funcionar
el compresor con partes
dañadas o faltantes, o intentar
reparar el compresor sin las
cubiertas protectoras puede
exponerlo a piezas móviles lo
que puede provocar lesiones
graves.
• Cualquier reparación requerida
por este producto debe ser
realizada por un centro de
servicio de fábrica DEWALT. o
un centro de servicio autorizado
DEWALT.
ADVERTENCIA: RIESGO DE OPERACIÓN INSEGURA
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• La operación insegura de
su compresor de aire podría
producir lesiones graves o la
muerte, a usted mismo o a
otras personas.
• Revise y comprenda todas las
instrucciones y advertencias de
este manual.
• Familiarícese con la operación
y los controles del compresor
de aire.
• Mantenga el área de
operaciones libre de personas,
mascotas y obstáculos.
• Mantenga a los niños alejados
del compresor de aire en todo
momento.
• No opere el producto cuando
esté cansado o bajo la
influencia de alcohol o drogas.
Manténgase alerta en todo
momento.
• Nunca anule las características
de seguridad de este producto.
• Equipe el área de operaciones
con un extintor de incendios.
• No opere la máquina si faltan
piezas, si éstas están rotas o si
no son las autorizadas.
• Nunca se pare sobre el
compresor.

74
Español
ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR
MUCHO PESO
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• El intento de levantar un
objeto muy pesado puede
provocar lesiones graves.
• El compresor es demasiado
pesado como para que lo
levante una sola persona.
Consiga ayuda de otras
personas para levantarlo.
PRECAUCIÓN: RIESGO POR RUIDOS
¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO
• En determinadas
condiciones y según el
período de uso, el ruido
provocado por este producto
puede originar pérdida de
audición.
• Utilice siempre equipo
de seguridad certificado:
protección auditiva ANSI
S12.6 (S3.19).
CONSERVE ESTAS INSTRUCCIONES
PARA FUTURAS CONSULTAS
CARACTERÍSTICAS
CONTROL DOBLE
D55390, D55395, D55570, D55575, D55580, D55585
El control doble permite que el compresor funcione en modo de mar-
cha constante o en modo de arranque/parada. La válvula piloto (H) se
utiliza para controlar el compresor cuando éste funciona en el modo
de marcha constante. El interruptor de presión se utiliza para controlar
el compresor cuando éste funciona en el modo de arranque/parada.El
modo de funcionamiento se debe determinar en función de la cantidad
de tiempo que el compresor deberá suministrar aire. Si la demanda
de aire es ocasional, la unidad deberá ser operada en el modo de
arranque/parada para minimizar el tiempo de funcionamiento innec-
esario y ahorrar energía. Si la demanda de aire es frecuente o exten-
dida, o la unidad está ubicada en un área remota donde el acceso
al compresor es difícil, la unidad deberá ser operada en el modo de
marcha constante para minimizar el número de arranques por hora del
motor y garantizar de este modo la vida útil prolongada del mismo.

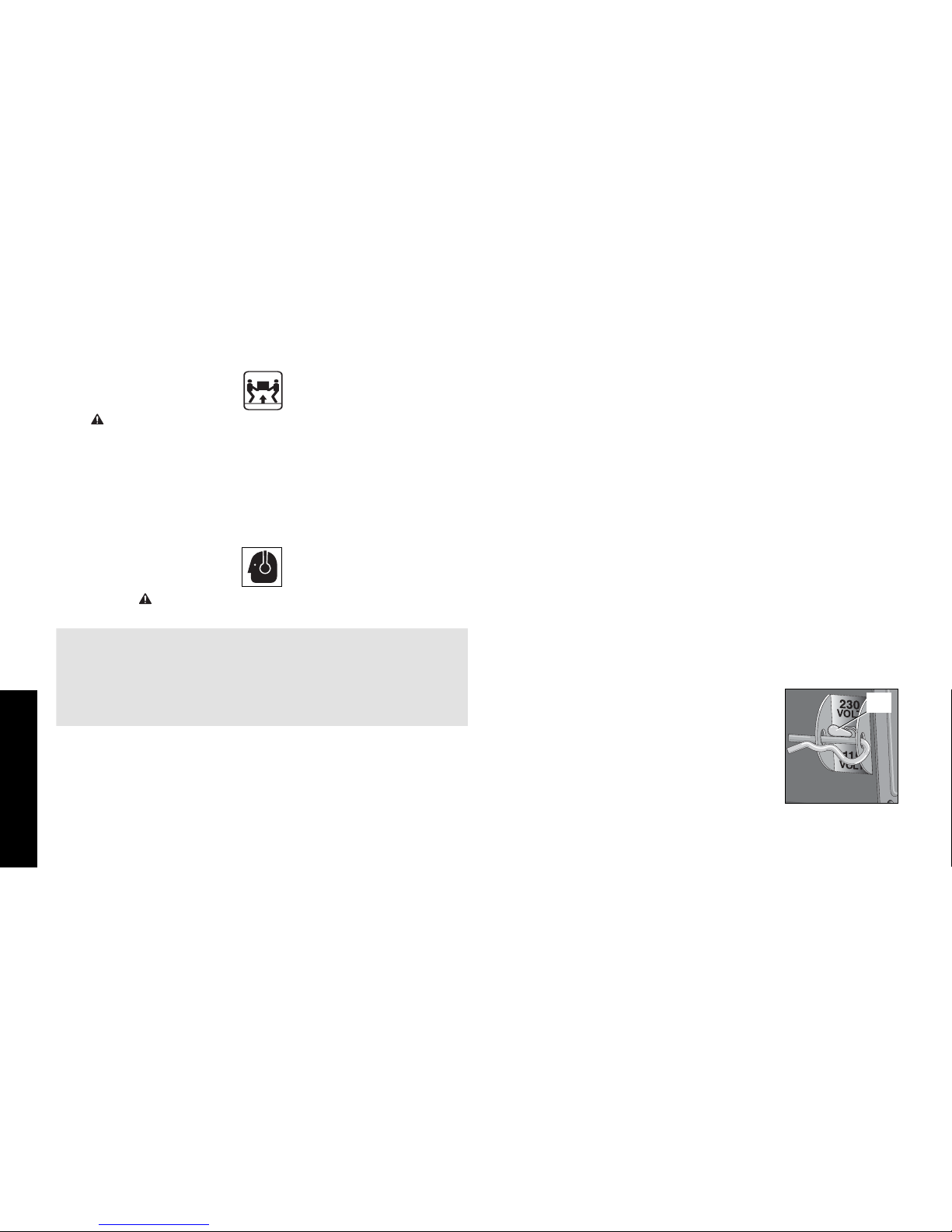

VOLTAJE DOBLE
D55570, D55575, D55580, D55585
La característica de voltaje doble (L) permite que L
el compresor funcione con 115 o 230 voltios. La
ventaja de funcionamiento con 230 voltios es un
menor consumo de corriente. Es posible que
áreas con una fuente pobre de alimentación
requieran un consumo de corriente menor. El
consumo menor también disminuye los costos
de operación. Consulte Conversión a 230
voltios en la sección Instalación.

75
Español
VÁLVULA PILOTO
D55390, D55395, D55570, D55575, D55580, D55585
Cuando la presión del tanque de aire alcanza el
H
máximo, la válvula piloto (H) se purgará. Esto provo-
cará que el compresor drene el aire a través del
cabezal de la bomba y el tanque no se llene.
Válvula piloto con bloqueo manual (D55170,
D55180): El bloqueo manual permite descargar
el compresor con presión en el tanque de aire en
forma manual.
Para operar el bloqueo manual:
Girelapalancadelaválvulapilotoconbloqueo
ABIERTA
H
CERRADA
H
manual a la posición abierta para evitar la
acumulación de presión en el tanque de
aire. Luego de arrancar el motor para per-
mitir la acumulación de presión en el tanque
de aire, gire la palanca de la válvula piloto
con bloqueo manual a la posición cerrada.
NOTA: Cuando la palanca de la válvula piloto con bloqueo manual
esté en la posición abierta, en el tanque no se acumulará aire.
INTERRUPTOR DE PRESIÓN
D55390, D55395, D55570, D55575, D55580, D55585
El interruptor de presión (M) arranca automáticamente el motor
cuando la presión del tanque de aire cae por debajo de la presión de
arranque fijada de fábrica. El interruptor de presión detiene el motor
cuando la presión del tanque de aire alcanza la presión de corte fijada
de fábrica. La válvula de alivio de presión que está del lado del inter-
ruptor de presión está diseñada para liberar en forma automática el
aire comprimido del cabezal del compresor y el tubo de salida cuando
el compresor de aire se apaga o alcanza la presión de corte. La vál-
vula de alivio de presión permite que el motor vuelva a arrancar con
facilidad. Cuando el motor deja de funcionar, se oirá que esta válvula
deja escapar aire durante algunos segundos. Con el motor en funcio-
namiento, no debería oírse una fuga de aire.
VÁLVULA DE SEGURIDAD
Esta válvula (I) está diseñada para prevenir fallas
I
del sistema aliviando la presión cuando el aire com-
primido alcanza un nivel predeterminado. La válvula
está calibrada desde fábrica y no se debe quitar ni
modificar de ninguna forma.
FILTRO DE ENTRADA DE AIRE
El filtro (A) está diseñado para limpiar el aire que A
ingresa a la bomba. Para asegurar que la bomba
reciba continuamente un suministro de aire limpio,
fresco y seco, el filtro debe estar siempre limpio y la
entrada del filtro libre de obstrucciones.
VÁLVULA DE DRENAJE DEL TANQUE DE AIRE
La válvula de drenaje (J) se utiliza para
J
eliminar la humedad del tanque de aire
luego de apagar el motor.
MANÓMETRO DELTANQUE DE AIRE
El manómetro del tanque de aire (D)
indica la presión de aire dentro del tanque de aire.
MANÓMETRO REGULADO
El manómetro regulado (E) indica la presión de
D
E
F
aire disponible en la salida del regulador. Esta
presión la controla el regulador y es siempre
menor que, o igual a, la presión del tanque de
aire.

76
Español
REGULADOR
La perilla del regulador (F) controla la presión de aire proveniente del
tanque de aire.
Ajuste del regulador:
1. Tire la perilla del regulador (F) hacia afuera.
2. Gire la perilla en sentido de las agujas del reloj para aumentar
la presión regulada y en sentido contrario a las agujas del reloj
para disminuirla.
3. Cuando la presión deseada aparezca en el manómetro regu-
lado, empuje la perilla hacia adentro para bloquearla.
INSTALACIÓN

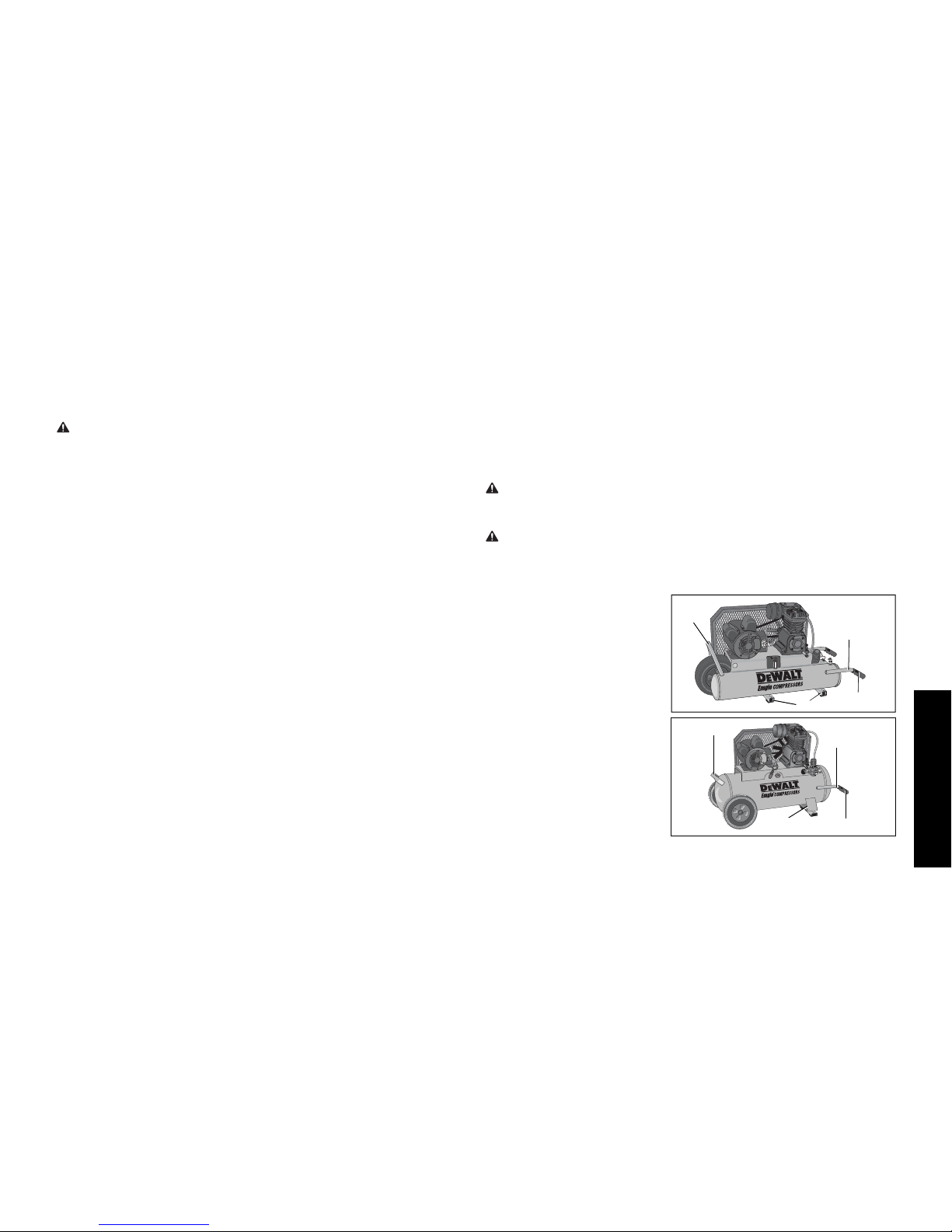

Ensamblaje (Fig. 1)
INSTALACIÓN DE LAS MANGUERAS
ADVERTENCIA: Riesgo de operación insegura. Sostenga la
manguera firmemente con las manos al instalarla o desconectarla
para evitar la desconexión repentina de la manguera.
1. Asegúrese de que el manómetro regulado marque 0 kPa (0 PSI).
2. Coloque cinta selladora en las roscas de la manguera.
3. Ensamble la manguera a la salida de aire (G). IMPORTANTE: No
ensamble los separadores directamente a la salida de aire (G).
NOTA: Ensamblar conectores rápidos a las salidas de aire (G) y
enchufes de conexión rápida a los extremos de la manguera hace que
la conexión y la desconexión de las mangueras sea más simple y fácil.
Los conectores rápidos y los enchufes de conexión rápida se pueden
comprar en un comercio minorista o en un centro de mantenimiento
autorizado.
DESCONEXIÓN DE LAS MANGUERAS
ADVERTENCIA: Riesgo de operación insegura. Sostenga la
manguera firmemente con las manos al instalarla o desconectarla
para evitar la desconexión repentina de la manguera.
1. Asegúrese de que el manómetro regulado marque 0 kPa (0 PSI).
2. Retire la manguera de la(s) salida de aire (G).
Lubricación y aceite
COMPRESOR DE AIRE
La bomba del compresor de aire se llenó CON aceite en la fábrica.
Controle el nivel de aceite de la bomba del compresor de aire antes
de operar la unidad. Consulte Aceite de la bomba del compresor
en la sección Mantenimiento.
Conversión a 230 voltios
D55570, D55575, D55580, D55585
Para que el compresor funcione con 230 voltios,
reemplace el enchufe de 115 voltios que viene con el
cable del motor por un enchufe homologado por UL/
CSA, que sea apto para ser usado con 230 voltios y
el amperaje nominal del compresor; consulte
Especificaciones del motor al comienzo de este
manual. Un enchufe de 230 voltios, según se mues-
tra en el diagrama, se puede comprar en una tienda local de sumi-
nistros eléctricos o para equipos.
1. Siga los procedimientos de instalación del enchufe estipulados
por el fabricante, contacte a un electricista calificado, diríjase a un
centro de mantenimiento D
E WALT o llame al 1-800-4-D E WALT
para recibir asistencia. IMPORTANTE: Luego de la instalación
del enchufe de 230 voltios, el compresor debe cumplir con todos
los códigos eléctricos nacionales y locales.
ADVERTENCIA: Antes hacer funcionar la unidad en el modo de
230 voltios, asegúrese de que el extremo del enchufe de 230 voltios
esté correctamente conectado.

77
Español

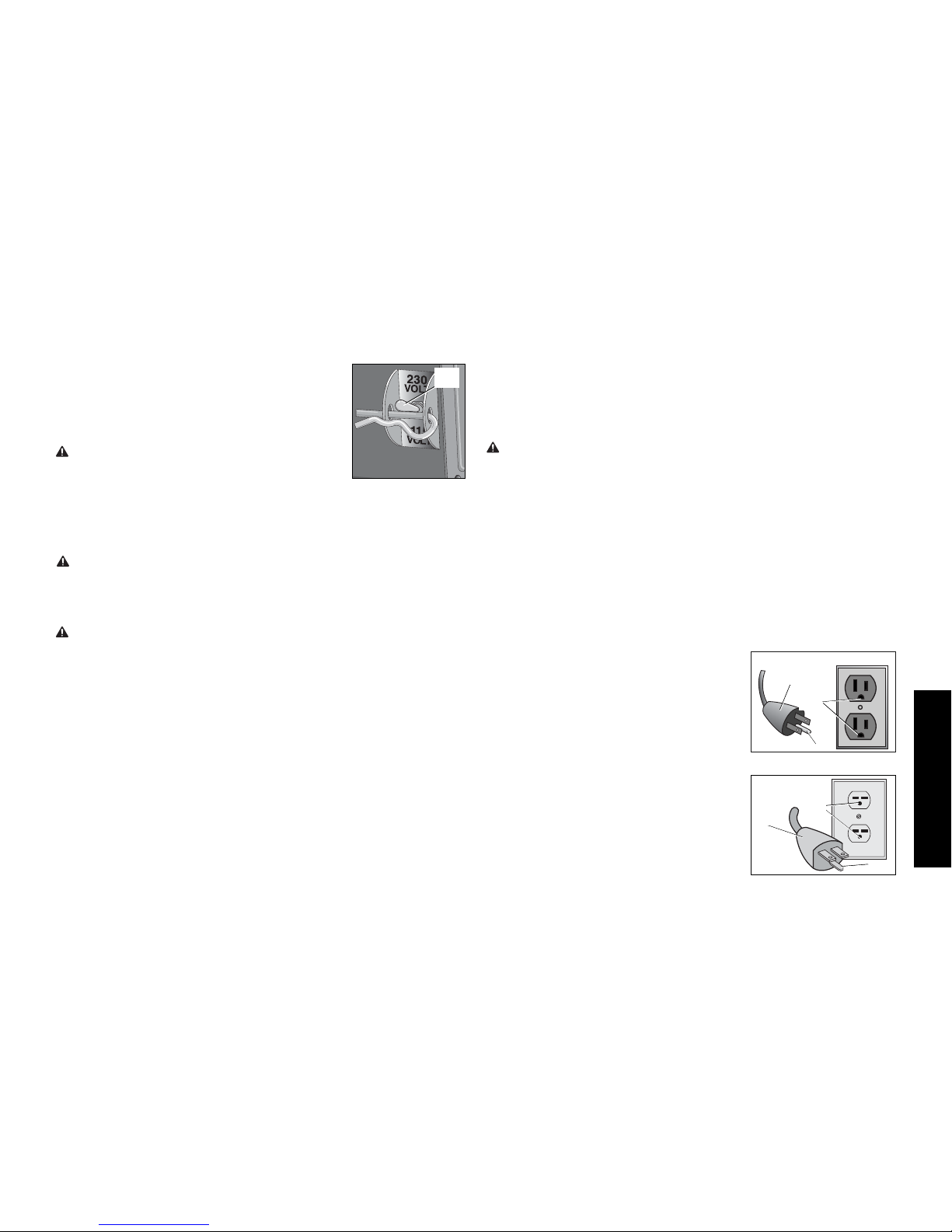

2. Saque la clavija en el interruptor de 115/230 L
voltios.
3. Mueva el interruptor de 115/230 voltios (L)
a la posición de 230 voltios.
4. Vuelva a colocar la clavija
PRECAUCIÓN: Una vez que la unidad ha
sido convertida a 230 voltios, no se puede
colocar el interruptor de control doble de
115/230 voltios en la posición de 115 voltios hasta reemplazar el
enchufe del cable por un enchufe homologado por UL/CSA, que
sea apto para ser usado con 115 voltios y el amperaje nominal del
compresor; consulte Especificaciones del motor.
ADVERTENCIA: No opere esta unidad hasta que haya leído y
comprendido este manual de instrucciones de seguridad, operación
y mantenimiento.
D55170, D55180
ADVERTENCIA: Riesgo de descarga eléctrica. Antes de volver a
alambrar los conductores del motor, asegúrese de que el motor esté
desconectado de la fuente de alimentación.
El motor suministrado con este compresor es un motor de voltaje
doble de 115 / 230 voltios. Está alambrado para funcionar con 115
voltios, pero se puede convertir para funcionar con 230 voltios. En la
etiqueta que está en el costado del motor encontrará impresas las
instrucciones para conectar el motor en el modo de funcionamiento
con 230 voltios. Luego de convertir la unidad para que funcione con
230 voltios, el conjunto del cable para motor acoplado de 115 voltios
con enchufe de tres patas debe ser reemplazado por un conjunto de
cable para motor de 230 voltios con enchufe de tres patas. El con-
junto de cable para motor de 230 voltios se puede comprar en una
tienda local de suministros eléctricos o para equipos. Siga los pro-
cedimientos de instalación del cable para motor estipulados por el
fabricante, contacte a un electricista calificado, diríjase a un centro
de mantenimiento D
E WALT o llame al 1-800-4-D E WALT para recibir
asistencia. IMPORTANTE: Luego de instalar el cable para motor
de 230 voltios, el compresor debe cumplir con todos los códigos
eléctricos nacionales y locales.
ADVERTENCIA: No opere esta unidad hasta que haya leído y
comprendido este manual de instrucciones de seguridad, operación
y mantenimiento.
D55390, D55395
El motor suministrado con este compresor es de 230 voltios.
Instrucciones de conexión a tierra
ADVERTENCIA: Riesgo de descarga eléctrica. En el caso de cor-
tocircuito, la puesta a tierra reduce el riesgo de descarga eléctrica al
proveer un cable de escape para la corriente eléctrica.Este compresor
de aire debe estar correctamente conectado a tierra.
El compresor de aire portátil está equipado con un cable que tiene un
cable a tierra con el enchufe a tierra apropiado.
1. El juego de cable y enchufe (N) de esta
O
N
P
115V
unidad tiene una pata a tierra (O). Este
enchufe SE DEBE usar con un
tomacorriente con puesta a tierra (P).
IMPORTANTE: El tomacorriente que se
utiliza debe estar instalado y puesto a
tierra de acuerdo con todos los códigos y
ordenanzas locales.
2. Asegúrese de que el tomacorriente que 230V
P
N
O
se utiliza tenga la misma configuración
que el enchufe a tierra. NO UTILICE UN
ADAPTADOR.
3. Inspeccione el enchufe y el cable cada
vez que vaya a utilizarlo. No lo utilice si
hay señales de daño.

78
Español
4. Si no se comprenden completamente estas instrucciones de
puesta a tierra, o si tiene dudas sobre si el compresor está puesto
a tierra correctamente, haga que un electricista calificado controle
la instalación.
PELIGRO: Riesgo de descarga eléctrica. UNA PUESTA A
TIERRA INCORRECTA PUEDE PROVOCAR UNA DESCARGA
ELÉCTRICA.
No modifique el enchufe provisto. Si no coincide con el tomacor-
riente disponible, un electricista calificado debe instalar un tomacor-
riente apropiado.
Las reparaciones del cable o del enchufe deben ser realizadas por
un electricista calificado.
Cables prolongadores
Se recomienda no utilizar cables prolongadores. El uso de cables
prolongadores producirá una caída de voltaje que provocará una
pérdida de potencia en el motor y sobrecalentamiento.
En lugar de utilizar un cable prolongador, aumente el alcance
de operación de la manguera de aire conectando otro trozo de
manguera en su extremo. Conecte trozos adicionales de manguera
según sea necesario.
Si se debe utilizar un cable prolongador, asegúrese de que sea:
• un cable prolongador de 3 conductores que tenga un enchufe
macho de 3 patas con puesta a tierra, y un enchufe hembra de 3
ranuras que acepte el enchufe del producto
• que esté en buen estado
• que tenga menos de 15,2 metros (50 pies)
• calibre 12 (AWG) o mayor. (La medida de los cables aumenta a
medida que disminuye el número de calibre. También se pueden
usar 10 AWG y 8 AWG. NO USE 14 O 16 AWG).
Voltaje y protección del circuito
Consulte el voltaje y los requisitos mínimos del circuito de deri-
vación en la sección Especificaciones de la Bomba y el Motor.
PRECAUCIÓN: Ciertos compresores de aire se pueden operar
mediante un circuito de 15 A si se cumplen las siguientes condicio-
nes.
• El suministro de voltaje al circuito debe cumplir con el Código de
Electricidad Nacional.
• El circuito no se utiliza para cubrir ninguna otra necesidad de elec-
tricidad.
• Los cables prolongadores cumplen con las especificaciones.
• El circuito está equipado con un interruptor automático o
un fusible de acción retardada de tamaño adecuado para la
instalación del motor; consulte Especificaciones del motor.
NOTA: Si el compresor está conectado a un circuito protegido
con fusibles, utilice únicamente fusibles de acción retardada. Los
fusibles de acción retardada deben estar marcados “D” en Canadá
y “T” en EE.UU.
Si no es posible cumplir con una de las condiciones menciona-
das o si la operación del compresor causa repetidos cortes de
energía, puede ser necesario tener que operarlo desde un circuito
que pueda suministrar una mayor cantidad de corriente; consulte
Especificaciones del motor. No es necesario cambiar el cable. No
es necesario cambiar el cable.
Compatibilidad
Las herramientas neumáticas y los accesorios que funcionan con
el compresor deben ser compatibles con productos a base de
petróleo. Si sospecha que un material no es compatible con produc-
tos del petróleo se requiere un filtro de línea de aire que elimine la
humedad y el vapor de aceite en el aire comprimido.

79
Español
NOTA: Utilice siempre un filtro de línea de aire para eliminar la
humedad y el vapor de aceite al pulverizar pintura.
Lugar
PRECAUCIÓN: Riesgo de lesiones personales. Para evitar daños
en el compresor de aire, no permita que la unidad se incline más de
10º cuando esté en funcionamiento.
Coloque el compresor de aire a una distancia de al menos
30,5 cm (12 pulg.) de los obstáculos que puedan impedir una
ventilación adecuada. Mantenga la unidad alejada de áreas que
tengan suciedad, vapor y humo volátil en la atmósfera y que puedan
atascar y retener el filtro de entrada y las válvulas, provocando un
funcionamiento ineficiente.
ÁREAS HÚMEDAS
En áreas frecuentemente húmedas, se puede formar humedad en
la bomba y sedimentos en el aceite, provocando que las piezas se
desgasten en forma prematura. Es muy probable que se produzca
humedad excesiva si la unidad se ubica en un área sin calefacción,
sujeta a grandes cambios de temperatura. Dos signos de humedad
excesiva son la condensación externa en la bomba cuando se enfría
y un aspecto “lechoso” del aceite del compresor. Puede prevenir la
formación de humedad en la bomba aumentando la ventilación u
operando la unidad durante intervalos más largos.
CONSIDERACIONES SOBRE EL RUIDO
Consulte a las autoridades locales sobre los niveles de ruido acept-
ables en su zona. Para disminuir el ruido excesivo, utilice soportes
antivibratorios o silenciadores, reubique la unidad o construya cer-
ramientos completos o tabiques divisorios.Póngase en contacto con
un centro de mantenimiento D
E WALT o llame al 1-800-4-D E WALT
para obtener ayuda.
ELÉCTRICAS
Consulte todas las instrucciones de seguridad antes de utilizar la
unidad.Observe las instrucciones de seguridad del cable prolongador,
de ser necesario. Siempre mueva el interruptor de Encendido/
Apagado a la posición de Apagado (OFF) antes de quitar el enchufe
del tomacorriente.
TRANSPORTE
ADVERTENCIA: Riesgo de lesión por levantar mucho peso. La
unidad pesa más de 72,6 kg (160 libras). No la mueva ni levante
sin ayuda.
PRECAUCIÓN: Riesgo de lesiones personales. Las ruedas y la
agarradera no brindan espacio, estabilidad ni apoyo adecuados
para subir o bajar la unidad por escaleras o escalones. La unidad
se debe levantar, o empujar, sobre una rampa.
Al transportar el compresor en Q, R
S
Q
Q, R
un vehículo, remolque, etc.,
asegúrese de que el tanque
de aire se haya drenado y
que la unidad esté asegurada
y colocada sobre una superfi-
cie plana y horizontal. NOTA:
Utilice los anclajes recomen-
dados (Q) al transportar la
Q,R
S
Q,R
Q
unidad. Maneje con cuidado
para evitar que la unidad se
incline en el vehículo. La uni-
dad o los elementos circun-
dantes se pueden dañar si la
unidad se inclina. Utilice una
rampa para cargar o descar-
gar la unidad desde una altura superior a 30,5 cm (12 pulg.).

80
Español
LEVANTAR LA UNIDAD
Utilice siempre dos personas cuando levante la unidad y levántela
desde los puntos recomendados (R).
ADVERTENCIA: Riesgo de lesión por levantar mucho peso. La
unidad pesa más de 72,6 kg (160 libras). No la mueva ni levante
sin ayuda.
TRASLADAR LA UNIDAD
1. Tome la agarradera (S) del compresor y levántelo lo suficiente
para que la unidad se pueda arrastrar sobre los neumáticos
frontales.
ADVERTENCIA: Riesgo de operación insegura. Asegure el punto
de apoyo adecuado y tenga precaución al desplazar el compresor
de manera que la unidad no se incline ni pierda el equilibrio.
2. Cuando llegue al lugar deseado, baje lentamente la parte poste-
rior del compresor hacia el piso. Conserve siempre el compresor
en posición horizontal.
PREPARACIÓN PARA EL USO
Lista de control previa a la puesta en
marcha (Fig. 1)
1. Asegúrese de que el interruptor Encendido/Apagado (On/Off) (C)
está en la posición Apagado (OFF).
2. Enchufe el cable eléctrico en el receptáculo apropiado del circuito
de derivación.
Consulte Voltaje y protección del circuito en la
sección Instalación.
3. Asegúrese de que el tanque de aire se haya drenado, consulte
Drenar el tanque de aire en la sección Mantenimiento.
4. Asegúrese de que la válvula de drenaje (J) esté cerrada.
5. Asegúresedequelaválvuladeseguridad(I) funcione correctamente,
consulte Controlar la válvula de seguridad en la sección
Mantenimiento.
6. Controle el nivel de aceite de la bomba, consulte Aceite de la
bomba del compresor en la sección Mantenimiento.
PRECAUCIÓN: Riesgo de daño a la propiedad. No opere la unidad
sin aceite o con aceite inadecuado. DEWALT no se responsabiliza
por las fallas del compresor provocadas por el uso de aceite inadec-
uado.
7. Gire la perilla del regulador (F) en sentido contrario a las agujas
del reloj hasta que esté completamente cerrada. Asegúrese de
que el manómetro regulado marque 0 kPa (0 PSI).
8. Inspeccione visualmente la correa impulsora. Reemplace la
correa si está deshilachada, rajada o gastada. NOTA: Se debe
retirar la cubierta exterior de la correa para inspeccionar la cor-
rea impulsora.
9 Inspeccione visualmente la manguera de aire, reemplácela si es
necesario.
10. Conecte la manguera y los accesorios.
ADVERTENCIA: Riesgo de operación insegura. Sostenga la
manguera firmemente con las manos al instalarla o desconectarla
para evitar la desconexión repentina de la manguera.
ADVERTENCIA: Riesgo de explosión. Demasiada presión de
aire produce peligro de estallido. Controle el valor nominal máximo
de presión del fabricante para las herramientas y los accesorios
neumáticos. La presión de salida del regulador nunca debe exceder el
valor máximo de presión.
11. Asegúrese de que todos los protectores, cubiertas y etiquetas
estén en su lugar, sean legibles (en el caso de las etiquetas) y
estén montados en forma segura. No utilice el compresor hasta
que no haya verificado todos los puntos.
Configuración inicial (Fig. 1)
ADVERTENCIA: No opere esta unidad hasta que haya leído y
comprendido este manual de instrucciones de seguridad, operación
y mantenimiento.

81
Español
PROCEDIMIENTO DE PUESTA EN MARCHA INICIAL
ADVERTENCIA: No seguir cuidadosamente las siguientes
instrucciones de puesta en marcha inicial puede provocar daños
graves.
Se requiere este procedimiento antes de que el compresor de aire sea
puesto en servicio y cuando se ha reemplazado la válvula de control
o la bomba/motor del compresor.
1. Asegúrese de que el interruptor Encendido/Apagado (On/Off) (C)
está en la posición Apagado (OFF).
2.
Enchufe el cable eléctrico en el receptáculo apropiado del circuito
de derivación.
Consulte Voltaje y protección del circuito en la
sección Instalación.
3. Abra completamente la válvula de drenaje (en el sentido contrario
a las agujas del reloj) para permitir que escape el aire y evitar que
se eleve la presión del aire en el tanque de aire durante el período
de puesta en marcha inicial.
4. (D55170, D55180) Gire la palanca de la válvula piloto con blo-
queo manual a la posición abierta para asistir el arranque.
5. Mueva el botón de Encendido/Apagado (On/Off) a la posición
“Encendido” (ON). El compresor arrancará.
6. Haga funcionar el compresor durante 20 minutos.
7. Después de 20 minutos, cierre la válvula de drenaje girándola
en el sentido de las agujas del reloj para permitir la acumu-
lación de presión en el tanque de aire.
(D55170, D55180) NOTA: Gire el bloqueo manual de la válvula
piloto a la posición cerrada. NOTA: Luego de que el compresor
alcance la presión de alivio, la unidad seguirá funcionando
pero no se acumulará presión adicional en el tanque hasta
que se utilice el aire y se alcance la presión de reajuste de la
válvula piloto. Tal vez se escuche un leve ruido mientras el aire
se descarga a través del cabezal de la bomba.
8. Habrá aire comprimido disponible hasta que se utilice o
descargue.
PROCEDIMIENTOS OPERATIVOS
Puesta en marcha (Fig. 1)
1. Siga la Lista de control previa a la puesta en marcha de la
sección Preparación para el uso.
2. (D55170, D55180)
Gire la palanca de la válvula piloto con blo-
queo manual a la posición abierta para asistir el arranque.
3. Mueva el botón de Encendido/Apagado (On/Off) a la posición
Encendido (ON). El compresor arrancará.
4. (D55170, D55180)
Gire la palanca de la válvula piloto con blo-
queo manual a la posición cerrada para permitir la acumulación
de presión en el tanque de aire.
5. Permita que el compresor bombee hasta alcanzar la presión de
corte/alivio.
(D55170, D55180) NOTA: Luego de que el compresor alcance
la presión de alivio, la unidad seguirá funcionando pero no se
acumulará presión adicional en el tanque hasta que se utilice el
aire y se alcance la presión de reajuste de la válvula piloto.Tal vez
se escuche un leve ruido mientras el aire se descarga a través de
la cabeza de la bomba.
NOTA: Si observa algún ruido o vibración inusuales, apague el com-
presor y consulte la sección de detección de problemas.
6. Conecte la manguera y los accesorios.
PRECAUCIÓN: Riesgo de operación insegura.El aire comprimido
de la unidad puede contener condensación de agua y emanación
de aceite. No pulverice aire no filtrado sobre un artículo que podría
dañarse con la humedad. Algunos dispositivos o herramientas
neumáticas pueden requerir aire filtrado. Lea las instrucciones del
dispositivo o la herramienta neumática.

82
Español
7. Ajuste el regulador (F) en la configuración deseada. Consulte el
punto Regulador en la sección Características.
Operación del control doble (Fig. 1)
D55390, D55395, D55570, D55575, D55580, D55585
NOTA: Cuando realice la siguiente operación, el compresor debe
estar en funcionamiento.
ADVERTENCIA: Superficies calientes. Riesgo de quemaduras.
El posenfriador, el cabezal de la bomba y las piezas circundantes
están muy calientes: no los toque. (Consulte las Superficies calien-
tes identificadas en la Fig. 2). Espere hasta que el compresor se
enfríe antes de realizar el mantenimiento.
ADVERTENCIA: Riesgo por piezas móviles. Mantenga el cabello,
la ropa y los guantes alejados de las piezas en movimiento. Las
ropas holgadas, las joyas o el cabello largo pueden quedar atrapa-
dos en las piezas móviles. Los orificios de ventilación pueden cubrir
piezas en movimiento, por lo que también se deben evitar.
MODO DE ARRANQUE/PARADA
1. Asegúrese de que el interruptor de encendido/apagado (C) esté
en la posición OFF (de apagado).
2. Enchufe el cable eléctrico en el receptáculo apropiado del
circuito de derivación. Consulte Voltaje y protección del
circuito en la sección Instalación.
3. Abra la válvula de drenaje (en sentido contrario a las agujas del
reloj).
4. Mueva el interruptor de encendido/apagado a la posición ON
(de encendido). El compresor arrancará.
5. Gire la perilla en la parte superior de la válvula (H) en el sentido
de las agujas del reloj hasta cerrarla por completo.
6. Cierre la válvula de drenaje (en el sentido de las agujas del
reloj).
ADVERTENCIA: Riesgo de daño a la propiedad. Ajustar la perilla
de la válvula piloto de más puede dañar la válvula piloto.
7. Permita que el compresor alcance la presión de corte. Si el
compresor no se detiene, póngase en contacto con un centro de
mantenimiento D
E WALT o llame al 1-800-4-D E WALT para recibir
asistencia.
IMPORTANTE: Antes de mover el interruptor de encendido/apagado
(C) a la posición OFF, gire la perilla de la válvula piloto en sentido
contrario a las agujas del reloj hasta que haga tope.
MODO DE MARCHA CONSTANTE
1. Asegúrese de que el interruptor de encendido/apagado (C) esté
en la posición OFF (de apagado).
2. Enchufe el cable eléctrico en el receptáculo apropiado del cir-
cuito de derivación. Consulte Voltaje y protección del circuito
en la sección Instalación.
3. Abra la válvula de drenaje (en sentido contrario a las agujas del
reloj).
4. Mueva el interruptor de encendido/apagado a la posición ON
(de encendido). El compresor arrancará.
5. Gire la perilla en la parte superior de la válvula piloto (H) en
sentido contrario a las agujas del reloj hasta que se abra por
completo.
6. Cierre la válvula de drenaje (en el sentido de las agujas del
reloj).
ADVERTENCIA: Riesgo de daño a la propiedad. Aflojar la perilla
de la válvula piloto de más puede dañar la válvula piloto.
7. El compresor funciona ahora en el modo de marcha constante.
Si el compresor se apaga, póngase en contacto con un centro
de mantenimiento D
E WALT o llame al 1 800 4 D E WALT para
recibir asistencia.
