DeWalt DC390 User manual

1
®
DC390

2
Copyright DEWALT
Dansk 6
Deutsch 14
English 23
Español 31
Français 40
Italiano 49
Nederlands 58
Norsk 66
Português74
Suomi 82
Svenska 90
Türkçe 98
EÏÏËÓÈη 107

3
A
10 3 2 1
17
5
6
14
15
16
12
11
13 14
987
4

4
18
14
18
14

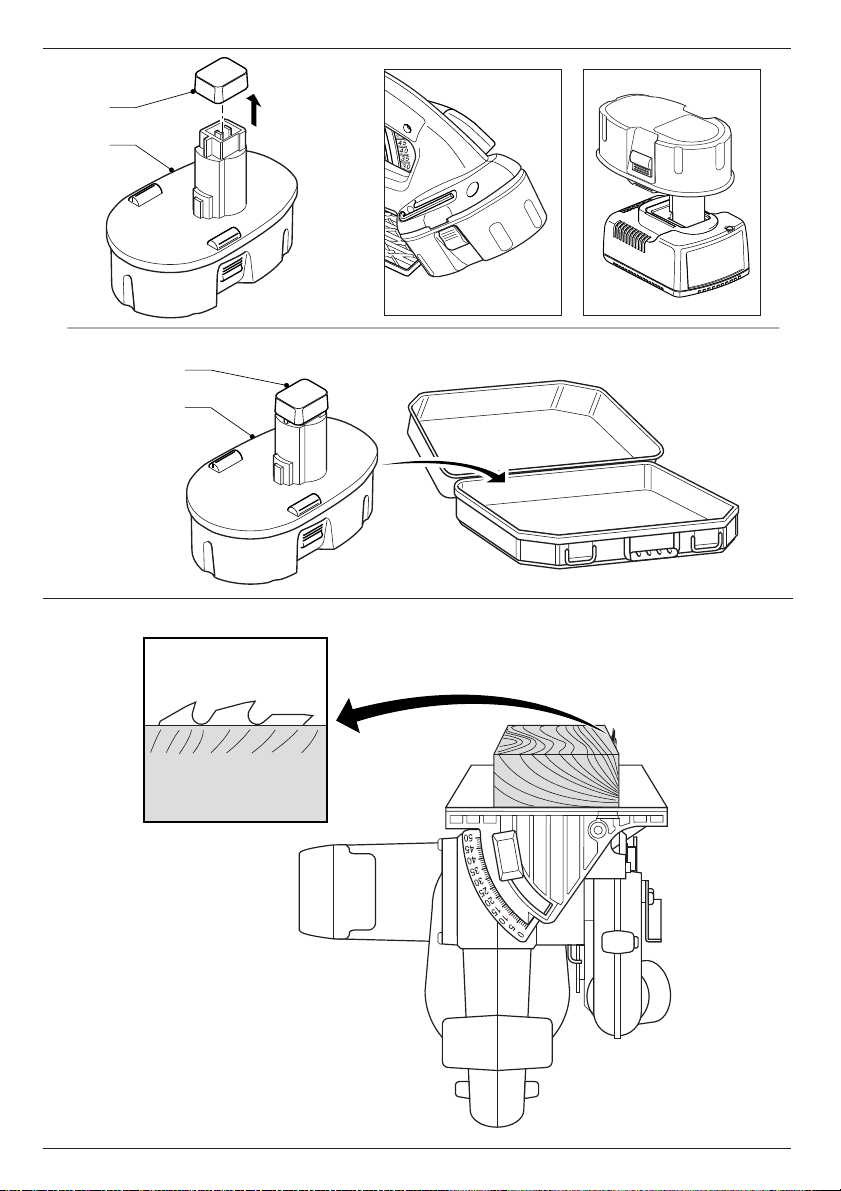

B
C

5
D
E
11 6
8
19
20
10
21
7 8
4
22
9

6
DANSK
BATTERIDREVET RUNDSAV DC390
Tillykke!
Du har valgt et DEWALT værktøj. Mange års erfaring,
ihærdig produktudvikling og innovation gør DEWALT
til en af de mest pålidelige partnere for professionelle
brugere.
Tekniske data
DC390
Spænding V
DC
18
Udgangseffekt (max) W 390
Omdrejningstal ubelastet min
-1
3.700
Klingediameter mm 165
Savdybde mm 55
Huldiameter mm 20
Justering af smigvinkel 0 - 50°
Vægt (uden batteri) kg 3,15
Batteri DE9096 DE9039
Batteritype NiCd NiMH
Spænding V
DC
18 18
Kapacitet Ah 2,4 3,0
Vægt kg 1,0 1,0
Lader DE9116
Spænding (lysnet) V
AC
230
Batteritype NiCd/NiMH
Ladetid (ca.) min 60/70
Vægt kg 0,4
Sikringer:
230 V maskiner 10 A
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade,
livsfare eller ødelæggelse af værktøjet,
hvis brugervejledningens instruktioner
ikke følges.
Angiver risiko for elektrisk stød.
Brandfare.
EU-Overensstemmelseserklæring
DC390
DEWALT erklærer at disse værktøjer er konstrueret
i henhold til: 98/37/EØF, 89/336/EØF, 73/23/EØF,
EN 50144, EN 55014-2, EN 55014-1, EN 50260,
EN 60335, EN 61000-3-2 & EN 61000.
For yderligere information bedes De venligst
kontakte DEWALT på nedenstående adresse eller se
bagsiden af brugervejledningen.
DC390
L
pA
(lydniveau) dB(A)* 95
L
WA
(akustisk styrke) dB(A) 104
Vægtet geometrisk middelværdi
af accelerationsfrekvensen m/s
2
< 2,5 m/s
2
* ved operatørens øre
Produktudviklingsdirektør
Horst Großmann
DEWALT, Richard-Klinger-Straße 11,
D-65510, Idstein, Tyskland

7
DANSK
Sikkerhedsanvisninger
Når man anvender elværktøj skal de lokale
sikkerhedsbestemmelser altid overholdes for at
nedsætte riskoen for brand, elektrisk stød og
personskader.
Læs hele denne brugsanvisning omhyggeligt
igennem, inden værktøjet tages i brug.
Gem denne manual til fremtidige opslag.
Generelt
1 Hold arbejdsområdet rent.
Rodede områder og bænke kan forvolde ulykker.
2 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke værktøjet for regn. Anvend ikke
værktøjet på fugtige eller våde pladser.
Sørg for en god belysning over arbejdsområdet
(250 – 300 Lux). Anvend ikke værktøjet, hvor der
er risiko for, at der kan opstå brand eller
forekomme eksplosioner. F. eks. aldrig i
nærheden af let antændelige væsker eller gasser.
3 Hold børn borte
Børn, besøgende eller dyr må ikke komme i
nærheden af arbejdsområdet eller røre ved værktøjet
eller netkablet.
4 Klæd dig rigtigt på
Bær ikke løsthængende tøj eller smykker. De kan
sidde fast i bevægelige dele. Brug hårnet, hvis du
har langt hår. Brug passende handsker og
skridsikkert fodtøj, når du arbejder udendørs.
5 Personlig beskyttelse
Brug altid beskyttelsesbriller. Brug ansigts- eller
støvmaske, når brug af værktøjet kan danne støv
eller flyvende partikler. Bær også et varmebestandigt
forklæde, hvis disse partikler er meget varme.
Brug altid høreværn. Bær altid en beskyttelseshjelm.
6 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og balance.
7 Vær opmærksom
Se på det du gør. Brug din sunde fornuft.
Brug ikke værktøjet, når du er træt.
8 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
9 Tilslut støvudsugningsudstyret
Hvis der findes enheder til at tilslutte støvudsugnings-
og støvopsamlingsudstyret, skal man sørge for,
at disse er tilsluttet og bruges korrekt.
10 Fjern justernøgler og skruenøgler
Kontroller altid at nøgler og justerværktøj er
fjernet fra værktøjet, inden det startes.
11 Brug egnet værktøj
Denne instruktionsbog rummer en beskrivelse af
de formål, som dette værktøj er beregnet til.
Tving ikke små maskiner eller tilbehør til at udføre
et arbejde, som kræver en kraftig maskine.
Maskinen gør arbejdet bedre og mere sikkert ved
den hastighed, som den er beregnet til.
Værktøjet må ikke forceres.
Advarsel! Anvendelse af alt andet tilbehør eller
udstyr eller udførelse af andre opgaver med dette
værktøj end de, der anbefales i dette manual,
kan medføre risiko for personskader.
12 Kontrollér værktøjet for beskadigede dele
Kontrollér omhyggeligt værktøjet og netkablet for
beskadigelser, før det tages i brug. Check de
bevægelige dele for skæv indstilling og
sammenbrændinger, brud på dele, skader på
skærme og kontakter samt alt andet, der kan
påvirke værktøjets funktion. Kontrollér,
at værktøjet fungerer rigtigt og kan udføre det
arbejde, det er beregnet til. Værktøjet må ikke
benyttes, hvis én af delene er beskadiget eller
defekt. Brug ikke værktøjet, hvis det ikke kan
tændes og slukkes ved afbryderen. Alle skadede
eller defekte dele skal repareres eller udskiftes på
et autoriseret DEWALT-værksted. Forsøg aldrig
selv at reparere værktøjet.
13 Fjern batteriet
Sluk og vent til værktøjet er standset helt, før du
forlader det. Tag altid batteriet ud, når det ikke er
i brug, og før du udskifter nogen som helst
værktøjsdel, noget som helst tilbehør eller udstyr,
og før der foretages service.
14 Undgå utilsigtet start af værktøjet
Man må ikke bære værktøjet med en finger på
afbryderen. Sørg for, at værktøjet er slukket,
før batteriet sættes i.
15 Opbevar værktøjet sikkert, når det ikke bruges
Når værktøjet ikke er i brug, skal det opbevares
på et tørt, sikkert aflåst sted eller uden for børns
rækkevidde.
16 Vedligehold værktøjet omhyggeligt
Værktøjet skal holdes rent og i god stand, for at
det kan fungere bedst og sikrest.
Følg vejledningerne for vedligeholdelse og
udskiftning af tilbehør.

8
DANSK
Hold alle håndtag og kontakter tørre, rene og fri
for olie og fedt.
17 Reparationer
Dette værktøj opfylder de relevante
sikkerhedsbestemmelser. Få dit værktøj repareret
på et autoriseret DEWALT-værksted.
Reparationer må kun foretages af dertil
kvalificerede personer, som bruger originale
reservedele. I modsat fald kan der opstå
betydelig fare for brugeren.
Sikkerhedsanvisninger for opladere og batterier
• Brug kun batterier, som er beregnet til at blive
brugt sammen med dette værktøj.
• Sørg for, at batteriet er tørt og rent, før det
sættes i opladeren.
• Et batteri må kun oplades med den oplader,
som anbefales til batteriet. Forkert brug kan
medføre risiko for elektrisk stød, eller at batteriet
overophedes eller lækker.
• Bær aldrig værktøjet i ledningen. Træk aldrig
i ledningen for at tage stikket ud af kontakten.
Ledningen skal holdes på afstand af varme,
olie og skarpe kanter.
• Følg altid anvisningerne sidst i denne
brugsanvisning om bortskaffelse af batteriet.
• Opladere og batterier, der ikke er i brug,
skal opbevares tørt, sikkert aflåst og utilgængeligt
for børn.
Yderligere sikkerhedsanvisninger for batteriet
Brandfare! Undgå metalkortslutning af
elektroderne på en fritliggende batteripakke.
Man må ikke opbevare eller transportere
batteripakken, uden at den medfølgende
beskyttelseshætte er sat på elektroderne.
• Batterivæsken, en 25-30% opløsning af
kaliumhydroksid, kan være skadelig.
Ved hudkontakt skal der omgående skylles med
vand. Neutraliser med en mild syre såsom citronsaft
eller eddike. Ved øjenkontakt skylles med rigeligt
med vand i mindst 10 minutter. Opsøg læge.
• Forsøg aldrig at åbne et batteri.

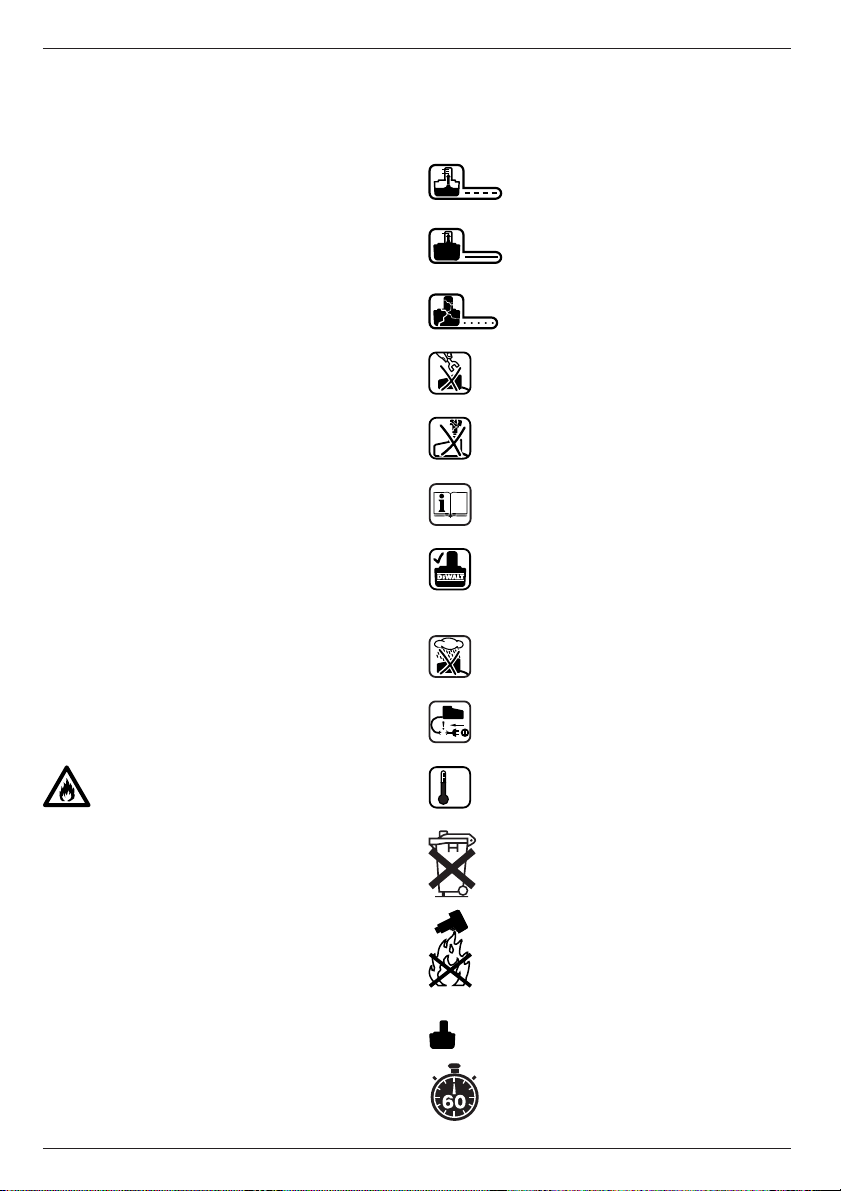

Etiketter på laderen og batteriet
Etiketterne på laderen og batteriet viser følgende
piktogrammer:
100%
Batteriet oplader
100%
Batteriet er opladet
Batteriet er defekt
Rør dem ikke med strømledende
materialer
Oplad ikke et beskadiget batteri
Læs brugsanvisningen før laderen tages i
brug
Må kun anvendes til opladning af
DEWALT-batterier; andre batterier kan
revne og forårsage skader
Må ikke udsættes for væske
En beskadiget ledning bør omgående
udskiftes
+40 ˚c
+4 ˚c
Temperatur for opladning +4 °C til +40 °C
Følg givne anbefalinger med hensyn til at
skille sig af med batteriet
Brænd ikke batteriet
NiMH
NiCd
+
Oplader NiMH- og NiCd-batterier
For opladningstid, se tekniske data

9
DANSK
Yderligere sikkerhedsanvisninger for rundsave
Tilslutning til lysnettet, til- og frakobling
• Sørg altid for, at saven er slukket, før batteriet
sættes i.
• Fjern klingeskiftenøglen fra savklingens låseskrue
før rundsaven tilkobles.
• Afbryd ikke saven, før savklingen roterer frit.
Savning
• Fjern alle søm og metalgenstande fra emnet,
før arbejdet påbegyndes.
• Forsøg ikke at save i meget små emner.
• Forsøg aldrig efter slukning at stoppe klingen ved
at trykke mod siden af klingen.
• Læg aldrig saven på et bord eller en arbejdsbænk,
hvis den ikke er slukket, og klingen ikke er holdt
op med at køre.
• Benyt altid spaltekniven, undtagen til indføjede
skæringer.
Beskyttelsesanordninger
• Rundsaven må kun bruges til savning af træ og
plast.
• Sørg for at alle anordninger, der afskærmer
savklingen, er i perfekt funktionstilstand.
• Bloker aldrig savklingens beskyttelsesskærm.
• Frigør omgående beskyttelsesskærmen, hvis den
sidder fast og brug ikke saven, mens
beskyttelsesskærmen er blokeret.
• Spalteklingen må kun fjernes ved indstikssavning.
• Spaltekniven skal indstilles korrekt; distansen mellem
tandremmen og spaltekniven skal være 5 mm
og højde-forskellen skal være 5 mm eller mindre.
Kontrol og udskiftning af savklingen
• Brug ikke klinger med en tykkelse, der er større
end spalteklingens eller med en tandbredde, der
er mindre end spalteklingens tykkelse.
• Der må kun anvendes savklinger, der opfylder de
i denne brugsanvisning angivne specifikationer.
• Der bør ikke anvendes savklinger, hvis hoveddel
er tykkere eller hvis deling er mindre end
spalteknivens tykkelse. Gode resultater opnås,
når der benyttes karbidstålskær eller CrV savklinger.
• Brug kun skarpe savklinger i perfekt tilstand.
Revnede eller bøjede savklinger skal omgående
kasseres og udskiftes.
• Sørg for at savklingen sidder godt fast og drejer
i den rigtige retning.
Anvendelser
• Ved savning på langs af smalle emner
(bredde under 80 mm), anvendes en støtteliste
langs den langsgående kant.
• Ved savning med emnet fastspændt skal man
anvende anordninger, der sikrer mod at emnet
slår tilbage.
• Ved savning af træ med runde tværsnit skal man
anvende en anordning til at holde emnet fast på
begge sider af savklingen for at forhindre at det
glider.
• Sørg for at afsavede træemner ikke kan blive
fanget af savklingens tænder og derved blive
slynget væk.
Sikring mod tilbageslag
• Tilbageslag opstår, når saven hurtigt begynder at
blokere og saven derved presses tilbage mod
brugeren. Udløs omgående kontakten,
hvis klingen sætter sig fast eller saven blokerer.
• Hold savklingen skarp.
• Sørg for at understøtte store plader i området
hvor der saves.
• Brug støtteliste eller kantstøtte ved kløvning.
• Pres ikke saven.
• Løft ikke saven fra emnet, mens savklingen roterer.
Kontroller emballagens indhold
Emballagen indeholder:
1 Batteridrevet rundsav
1 Klinge
1 Umbrachonøgle
2 Batterier, NiCd (DC390KA)
2 Batterier, NiMH (DC390KB)
1 Lader (DC390KA/DC390KB)
1 Kasse (DC390KA/DC390KB)
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller tilbehør
ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.

10
DANSK
Beskrivelse (fig. A)
Din DC390 batteridrevet rundsav er konstrueret til
professionelt savearbejde.
1 Afbryder
2 Startspærre for afbryder
3 Forreste håndtag
4 Spindellås
5 Støvudsugningstud
6 Savsko
7 Spaltekniv
8 Håndtag til underste beskyttelsesskærm
9 Underste beskyttelsesskærm
10 Klinge
11 Smigindstilling
12 Indikator for savspor
13 Dybdejusteringsknap
14 Batteri
Lader
Din DE9116 lader kan oplade DEWALT
NiCd/NiMH-batterier fra 7,2 til 18 V.
14 Batteri
15 Udløserknapper
16 Lader
17 Ladeindikator (rød)
El-sikkerhed
Laderen er kun beregnet til én spænding. Kontroller,
at strømforsyningen svarer til spændingen på typeskiltet.
Laderen er dobbelt isoleret i henhold til
EN 60335; jordledning er derfor ikke
påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Samling og justering
• Før samlingen og justeringen skal
batteriet altid afmonteres.
• Slå altid værktøjet fra (off), før batteriet
monteres eller afmonteres.
Kun brug DEWALT batterier og lader.
Batteri (fig. A & B)
Opladning af batteriet
Når batteriet skal oplades for første gang eller efter
længere tids opbevaring, kan det kun oplades 80%.
Efter flere opladninger og afladninger vil batteriet nå
op på fuld kapacitet.
Kontroller altid lysnettets strøm, før batteriet
oplades. Hvis lysnettet er i orden, men batteriet ikke
oplades, skal laderen indleveres hos en autoriseret
DEWALT forhandler. Under opladningen kan laderen
og batteriet blive varme. Dette er normalt og
indebærer ikke noget problem.
Oplad ikke batteriet ved en
omgivelsestemperatur på under 4 °C
eller over 40 °C.
Anbefalet ladetemperatur: ca. 24 °C.
• Batteriet (14) oplades ved at sætte det i laderen
(16) som vist på tegningen og tilslutte laderen.
Sørg for at batteriet sidder korrekt i laderen. Den
røde ladeindikator (17) blinker. Efter ca. 1 time
holder den op med at blinke og begynder at lyse
konstant. Batteriet er nu helt opladet. Batteriet kan
tages ud når som helst, eller det kan blive siddende
i laderen i længere tid (dog maks. 14 dage).
Montering og afmontering af batteriet
• Sæt batteriet ind i pistolgrebet, indtil der høres et
klik.
• Batteriet fjernes ved at trykke på de to
udløserknapper (15) samtidigt og trække batteriet
ud af pistolgrebet.
Batterihætte (fig. B)
Der medfølger en beskyttelseshætte, som kan
dække elektroderne på en fritliggende batteripakke.
Hvis beskyttelseshætten ikke er på plads, kan løse
metalobjekter kortslutte elektroderne med brandrisiko
og beskadigelse af batteripakken til følge.
• Tag beskyttelseshætten (18) af, før batteripakken
(14) placeres i opladeren eller i værktøjet.
• Sæt beskyttelseshætten på elektroderne
umiddelbart efter, at batteripakken er taget ud af
opladeren eller værktøjet.

11
DANSK
Sørg for, at beskyttelseshætten er på
plads, før den fritliggende batteripakke
lægges til opbevaring eller transporteres.
Automatisk tuning
Den automatiske optuning neutraliserer
eller afbalancerer de enkelte celler
i batteriet pådets topkapacitet.
Batterier bør tunes op natten over
efter hver 10. opladnings-/
afladningscyklus, eller når som helst
batteriet ikke længere leverer den
samme mængde arbejde.
• For at tune batteriet op skal batteriet anbringes
i opladeren som sædvanlig. Det røde lys blinker
vedvarende og angiver, at en opladningscyklus er
påbegyndt.
• Når den 1-time lange opladningscyklus er fuldført
vil lyset være tændt konstant og holde op med at
blinke. Batteriet er ladet helt op og kan nu bruges.
• Hvis man lader batteriet ligge i opladeren efter
den indledende 1-times opladning, starter
opladeren automatisk en optuning. Denne vil
fortsætte i op til 8 timer, men batteriet kan til
enhver tid tages ud, mens optuningen står på.
Opladningsdødtid
Når opladeren finder et opvarmet eller koldt batteri,
starter det automatisk en dødtidsfunktion, hvorved
opladningen udsættes, indtil batteriet har en egnet
temperatur. Dernæst slår opladeren automatisk over
på opladningsfunktionen. Denne funktion sikrer
maksimalt brugsliv på batteriet. I dødtidsstatus
blinker den røde indikator langt efterfulgt af kort.
Justering af savdybde (fig. A & C)
• Løsn dybdejusteringsknappen (13).
• Flyt savbordet (6) for at opnå den korrekte savdybde.
• Spænd dybdejusteringsknappen (13).
For at opnå optimalt resultat bør savdybden
være ca. 3 mm større end materialets
tykkelse (se indsat tegning på figur C).
Smigjustering (fig. D)
Smigvinklen kan indstilles mellem 0° og 50°.
• Løsn smigindstillingen (11).
• Indstil smigvinklen ved at dreje savbordet (6), indtil
mærket står ud for den ønskede vinkel på skalaen.
• Spænd smigindstillingen (11).
Savbordindstilling for 90° snit (fig. D)
• Indstil saven på 0° smigvinkel.
• Træk beskyttelsesskærmen tilbage ved hjælp af
håndtaget (8) og læg saven på klingesiden.
• Løsn smigindstillingen (11).
• Stil en vinkel mod klingen og savbordet og indstil
på 90°.
Udskiftning af savklinge (fig. E)
• Aktiver spindellåsen (4) og skru klingeflangen (19)
ud ved at dreje den mod uret med den
medfølgende umbrachonøgle.
• Træk den underste skærm (9) tilbage ved hjælp
af håndtaget (8) og udskift klingen (10).
Monter skiverne (20 & 21) på de korrekte steder.
• Kontroller klingens rotationsretning.
• Drej klingeflangen (19) i med hånden, så den
holder skiven på plads. Drej med uret.
• Tryk på låseknappen (4) mens spindelen drejes,
indtil klingen holder op med at rotere.
• Spænd klingeflangen godt med umbrachonøglen.
Justering af spaltekniven (fig. E)
Se den indsatte tegning på figur E vedrørende korrekt
justering af spaltekniven (7). Indstil spalteknivens
mellemrum efter udskiftning af savklingen eller ved
behov.
• Løsn skruen (22) og træk spaltekniven ud til
maksimal længde.
• Indstil spillerummet og spænd skruen.
Brugervejledning
• Overhold altid sikkerhedsinstruktionerne
og gældende foreskrifter.
• Sørg for at materialet, der skal saves,
er godt fastspændt.
• Pres kun ganske lidt med værktøjet og
undgå at presse sidelæns.
• Undgå overbelastning.
Før værktøjet tages i brug:
• Sørg for at batteriet er (helt) opladet.

12
DANSK
• Sørg for at beskyttelsesskærmene er korrekt
monteret. Savklingens beskyttelsesskærm skal
være i lukket position.
• Se til at klingen roterer i den retning, der angives
med pile på klingen.
• Brug ikke for slidte savklinger.
Starte og stoppe (fig. A)
Af sikkerhedsårsager er afbryderen (1) på dette
værktøj udstyret med en spærre (2).
• Tryk på startspærren for at låse værktøjet op.
• Værktøjet startes ved at trykke på afbryderen.
Når spærren slippes, aktiveres spærren
automatisk for at forhindre, at maskinen startes
ved en fejltagelse.
Start eller stop ikke maskinen,
når savklingen rører ved arbejdsemnet
eller ved andre materialer.
Sådan holder og styrer man værktøjet (fig. A)
• Hold på værktøjet ved at gribe fat om
hovedhåndtaget og det forreste håndtag (3) for at
kunne styre saven ordentligt.
• Da snittet bliver glattere på den side, hvor
savklingen efterlader arbejdsemnet, bør dette
spændes fast så bagsiden vender mod klingen.
• Brug indikatoren (12) til at følge den tegnede linie
på arbejdsemnet. Indikatoren følger savklingens
venstre side når smigvinkel er 50°. Indikatoren
følger savklingens højre side når smigvinkel er 0°.
Støvudsugning (fig. A)
Din rundsav er udstyret med en adapter for
støvudsugning (5).
• Brug altid en udsuger, der opfylder de gældende
bestemmelser vedrørende støvudsugning ved
savning af træ. Støvsugerslangen på de fleste
støvsugere passer direkte på adapteren.
Anvend aldrig støvsuger uden at bruge
beskyttelse for gnister ved savning af metal.
Kontakt din forhandler for at få yderligere information
om det passende tilbehor.
Vedligeholdelse
Dit elværktøj er fremstillet til at kunne fungere i
meget lang tid med mindst mulig vedligeholdelse.
For at værktøjet skal kunne fungere tilfredsstillende
hele tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
• Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.
• Tag ladeaggregatet ud af stikket før rengøring af
kabinettet med en blød klud.
• Fjern batteriet før rengøring af el-værktøjet.
Miljø
Genopladeligt batteri
Dette langtidsholdbare batteri skal genoplades,
når det ikke længere afgiver tilstrækkelig strøm til
opgaver, som det klarede tidligere. Når batteriet ikke
længere kan anvendes, skal det affaldshåndteres
under hensyntagen til miljøet.
• Tøm batterierne for energi ved at opbruge
ladningen helt. Fjern dem derefter fra værktøjet.
• NiMH- og NiCd-batterier kan genanvendes.
Af miljøhensyn bør batterierne afleveres til et af
de opsamlingssteder, der findes i din kommune,
eller til et DEWALT serviceværksted.
De indsamlede batterier vil blive genanvendt eller
korrekt affaldshåndteret.
OBS! Som forbruger har man ansvaret for at
batteriet afhændes på bedste vis.

13
DANSK
Opslidt værktøj
Når din maskine er slidt op, beskyt da naturen ved
ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et DEWALT serviceværksted.
DEWALT service
Skulle der opstå fejl på produktet, indlever det altid
til et autoriseret serviceværksted. Se aktuelt katalog/
prisliste om yderligere information eller kontakt
DEWALT.
På grund af forskning og udvikling kan ovenstående
specifikationer ændres, hvilket ikke meddeles separat.
GARANTI
•30 DAGE TILFREDS-KUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage.
Hvis du ikke er helt tilfreds med dit DEWALT-
værktøj, kan du returnere værktøjet til
forhandleren inden 30 dage efter købet og få
dine penge refunderet eller værktøjet ombyttet.
Værktøjet skal indleveres komplet,
og købsnotaen skal forevises.
•1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •
Vedligeholdelsen eller service af dit DEWALT-
værktøj inden for de første 12 måneder efter
købet er gratis hos vore autoriserede
serviceværksteder. Fri forebyggende service
omfatter arbejds- og reservedelsomkostninger,
udgifter til tilbehør dækkes ikke. Husk at
medbringe kvitteringen.
•ET ÅRS FULD GARANTI •
Hvis et DEWALT-værktøj bliver defekt på grund
af materiale-eller produktionsfejl inden for de
første 12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.
Denne garanti tilbydes som en ekstra service
og er et tillæg til forbrugerens øvrige
rettigheder.
Oplysninger om nærmeste DEWALT-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt DEWALT. Alternativt kan
De også finde en liste over DEWALT-autoriserede
serviceværksteder og detaljer om vor eftersalgs-
service på Internettet på følgende adresse:
www.2helpU.com.

14
DEUTSCH
AKKU-HANDKREISSÄGE DC390
Herzlichen Glückwunsch!
Sie haben sich für ein Werkzeug von DEWALT ent-
schieden, das die lange DEWALT-Tradition fortsetzt,
nur ausgereifte und in zahlreichen Tests bewährte
Qualitätsprodukte für den Fachmann anzubieten.
Lange Jahre der Erfahrung und kontinuierliche Wei-
terentwicklung machen DEWALT zu Recht zu einem
verläßlichen Partner aller professionellen Anwender.
Technische Daten
DC390
Spannung (V
DC
)18
Max. Ausgangsleistung (Watt) 390
Leerlaufdrehzahl (min
-1
) 3.700
Sägeblattdurchmesser (mm) 165
Max. Schnittiefe (mm) 55
Sägeblattbohrung (mm) 20
Einstellung der Sägeblattneigung 0 - 50°
Gewicht (ohne Akku) (kg) 3,15
Akku DE9096 DE9039
Akkutyp NiCd NiMH
Spannung (V
DC
)18 18
Kapazität (Ah) 2,4 3,0
Gewicht (kg) 1,0 1,0
Ladegerät DE9116
Netzspannung (V
AC
) 230
Akkutyp NiCd/NiMH
Ladezeit (ca.) (min) 60/70
Gewicht (kg) 0,4
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung ver-
wendet:
Achtung: Verletzungsgefahr, Lebensge-
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nichtbe-
achtung der Anweisungen dieser Anleitung!
elektrische Spannung
Feuergefahr
EG-Konformitätserklärung
DC390
DeWALT erklärt hiermit, daß diese Elektrowerkzeuge
entsprechend den Richtlinien und Normen
98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144,
EN 55014-2, EN 55014-1, EN 50260, EN 60335,
EN 61000-3-2 & EN 61000 konzipiert wurden.
Für weitere Informationen wenden Sie sich bitte an
die Adresse weiter unten oder an eine der auf der
Rückseite dieser Anleitung genannten Niederlassun-
gen.
DC390
L
pA
(Schalldruck) dB(A)* 95
L
WA
(Schalleistung) dB(A) 104
Gewichteter Effektivwert der Beschleunigung m/s
2
< 2,5 m/s
2
* Arbeitsplatzbezogener Emissionswert
Direktor Produktentwicklung
Horst Großmann
DEWALT, Richard-Klinger-Straße 11,
D-65510, Idstein, Deutschland

15
DEUTSCH
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten.
Lesen Sie diese Anleitung gründlich durch,
bevor Sie das Elektrowerkzeug verwenden.
Bewahren Sie diese Anleitung auf.
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfall-
gefahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie das Werkzeug keinem Regen aus.
Verwenden Sie das Werkzeug nicht in einer
feuchten oder nassen Umgebung. Sorgen Sie für
eine gute Beleuchtung des Arbeitsbereiches
(250 - 300 Lux). Benutzen Sie das Werkzeug
nicht an Orten, wo Feuergefahr oder Explosions-
gefahr besteht, z.B. in der Nähe von brennbaren
Flüssigkeiten oder Gasen.
3 Halten Sie Kinder fern!
Halten Sie Kinder, Besucher und Tiere vom
Arbeitsbereich fern und sorgen Sie dafür, daß Sie
das Werkzeug und das Netzkabel nicht berühren.
4 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck,
da diese von sich bewegenden Teilen erfaßt
werden können. Tragen Sie bei langen Haaren
ein Haarnetz. Beim Arbeiten im Freien sind
Arbeitshandschuhe und rutschfestes Schuhwerk
empfehlenswert.
5 Schutzmaßnahmen
Tragen Sie stets eine Schutzbrille. Tragen Sie
eine Atemschutzmaske, falls die Arbeiten Staub
oder Späne erzeugen können. Falls diese Teil-
chen heiß sind, so müssen Sie auch eine hitzebe-
ständige Schürze tragen. Tragen Sie stets einen
Gehörschutz. Tragen Sie stets einen Schutzhelm.
6 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
7 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie
vernünftig vor. Verwenden Sie das Werkzeug
nicht, wenn Sie müde sind.
8 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es wird damit sicherer gehalten und ermöglicht
die Bedienung des Werkzeuges mit beiden Hän-
den.
9 Schließen Sie Vorrichtungen zur
Staubabsaugung an!
Falls Vorrichtungen zur Absaugung oder zum
Sammeln von Staub an das Werkzeug
angeschlossen werden können, vergewissern Sie
sich, daß diese angeschlossen sind und
ordnungsgemäß verwendet werden.
10 Lassen Sie keine Werkzeugschlüssel stecken.
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
11 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben. Verwenden
Sie keine zu schwachen Werkzeuge oder
Zubehörteile für schwere Arbeiten. Mit dem
richtigen Werkzeug erzielen Sie eine optimale
Qualität und gewährleisten Ihre persönliche
Sicherheit. Überlasten Sie das Werkzeug nicht.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Anbaugeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Werkzeug, die nicht der
bestimmungsgemäßen Verwendung entspre-
chen, kann zu Unfallgefahren führen.
12 Kontrollieren Sie Ihr Werkzeug auf
Beschädigungen
Überprüfen Sie das Werkzeug und das Netzkabel
vor der Arbeit auf Beschädigungen. Überprüfen
Sie, ob alle beweglichen Teile richtig montiert
sind, ob keine Teile gebrochen sind, ob keine
Schutzvorrichtungen und Schalter beschädigt
sind, und ob irgendwelche andere Schäden den
einwandfreien Betrieb des Werkzeuges beein-
trächtigen könnten. Vergewissern Sie sich, daß
das Werkzeug ordnungsgemäß funktionieren
wird. Benutzen Sie das Werkzeug nicht, wenn
irgendein Teil defekt ist. Verwenden Sie das
Werkzeug nicht, wenn der Ein-/Aus-Schalter
nicht funktioniert. Lassen Sie defekte Teile immer
von einer unserer autorisieren DEWALT-
Kundendienstwerkstätten austauschen. Versu-
chen Sie nie, das Werkzeug selber zu reparieren.

16
DEUTSCH
13 Entnehmen Sie den Akku
Schalten Sie das Werkzeug ab und warten Sie,
bis das Werkzeug vollkommen zum Stillstand
gekommen ist, bevor Sie es unbeaufsichtigt
lassen. Entfernen Sie den Akku, wenn Sie das
Werkzeug nicht benutzen, bevor Sie Werkzeug-
teile, Zubehörteile oder Anbaugeräte auswech-
seln und bevor Sie Wartungsarbeiten vornehmen.
14 Vermeiden Sie ein unbeabsichtigtes
Einschalten!
Tragen Sie das Werkzeug nicht mit dem Finger
am Schalter. Vergewissern Sie sich, daß das
Werkzeug ausgeschaltet ist, bevor Sie das Akku-
paket einsetzen.
15 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
16 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber,
um gut und sicher arbeiten zu können. Befolgen
Sie die Wartungsvorschriften und die Hinweise
für den Werkzeugwechsel. Halten Sie sämtliche
Handgriffe und Schalter trocken, sauber und frei
von Öl und Fett.
17 Reparaturen:
Dieses Werkzeug entspricht den einschlägigen
Sicherheitsbestimmungen. Lassen Sie Reparatu-
ren nur von einer autorisierten DEWALT-
Kundendienstwerkstatt ausführen. Reparaturen
sind nur von autorisierten Fachkräften und mit
Original-Ersatzteilen vorzunehmen; andernfalls
kann Unfallgefahr für den Betreiber entstehen.
Sicherheitsanweisungen für Ladegeräte und
Akkupakete
• Verwenden Sie ausschließlich Akkupakete, die für
den Gebrauch mit diesem Werkzeug bestimmt sind.
• Vergewissern Sie sich, daß das Akkupaket
trocken und sauber ist, bevor Sie es in das
Ladegerät einsetzen.
• Ein Akkupaket darf nur mit dem für das Akkupaket
empfohlenen Ladegerät aufgeladen werden. Ein
falscher Gebrauch kann zum Stromschlag, zu Über-
hitzung und zum Auslaufen des Akkupakets führen.
• Tragen Sie das Ladegerät niemals an seiner
Leitung. Benutzen Sie das Kabel nicht, um den
Stecker aus der Steckdose zu ziehen Schützen
Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Folgen Sie bei der Entsorgung des Akkupakets
stets den Anweisungen hinten in dieser Anleitung.
• Unbenutzte Ladegeräte und Akkupakete müssen
an einem trockenen, sicher verschlossenen Ort
und für Kinder unzugänglich aufbewahrt werden.
Zusätzliche Sicherheitshinweise für Akkus
Feuergefahr! Vermeiden Sie ein Kurz-
schließen der Kontakte eines abgenom-
menen Akkus. Lagern bzw. transportie-
ren Sie den Akku nie ohne die mit-
gelieferte Schutzkappe über den Kontakten.
• Die Akkuflüssigkeit, eine 25 bis 30% starke
Kaliumhydroxidlösung, kann schädlich sein. Falls
die Lösung mit der Haut in Berührung kommt,
spülen Sie sofort mit reichlich Wasser. Neutrali-
sieren Sie die Lösung mit einer milden Säure wie
Zitronensaft oder Essig. Falls die Lösung mit den
Augen in Berührung kommt, spülen Sie
mindestens 10 Minuten lang mit reichlich klarem
Wasser. Wenden Sie sich an einen Arzt.
• Versuchen Sie niemals, einen Akku zu öffnen.
Schilder am Ladegerät und am Akku
Die Schilder am Ladegerät und am Akku zeigen
folgende Symbole:
100%
Akku wird geladen
100%
Akku ist geladen
Akku ist defekt
Fassen Sie nicht mit elektrisch leitenden
Gegenständen in das Gerät
Laden Sie nie einen beschädigten Akku,
sondern ersetzen Sie diesen sofort
Lesen Sie vor Gebrauch sorgfältig die
Bedienungsanleitung
Verwenden Sie nur DEWALT-Akkus;
andere Akkus könnten platzen und zu
Sach- und Personenschäden führen

17
DEUTSCH
Setzen Sie das Gerät keiner Nässe aus
Lassen Sie beschädigte Kabel sofort
ersetzen
+40 ˚c
+4 ˚c Laden Sie nur bei einer Umgebungs-
temperatur zwischen +4 °C und +40 °C
Lassen Sie den Akku am Ende des
technischen Lebens mit Rücksicht auf
die Umwelt fachgerecht entsorgen
Werfen Sie den Akku nicht ins Feuer
NiMH
NiCd
+
Für NiMH- und NiCd-Akkus geeignet
Die Ladezeit entnehmen Sie bitte den
technischen Daten
Zusätzliche Sicherheitshinweise für Kreissägen
Anschluß an die Stromversorgung, Ein- und
Ausschalten
• Vergewissern Sie sich stets, daß die Säge
ausgeschaltet ist, bevor Sie das Batteriepaket
einsetzen.
• Entfernen Sie den Sägeblattschlüssel von der
Blattbefestigungsschraube, bevor Sie die
Kreissäge einschalten.
• Schalten Sie das Gerät nicht eher ab, bis sich
das Sägeblatt frei dreht.
Beim Sägen
• Vor dem Arbeitsbeginn müssen alle Nägel und
Metallgegenstände aus dem Werkstück entfernt
werden.
• Versuchen Sie nicht, extrem kleine Werkstücke
zu sägen.
• Nach dem Ausschalten der Handkreissäge darf
das Sägeblatt niemals durch seitliches Gegen-
drücken abgebremst werden.
• Legen Sie die Säge nur dann auf einen Tisch
oder eine Werkbank, wenn sie ausgeschaltet ist
und das Sägeblatt nicht mehr läuft.
• Der Spaltkeil ist immer zu verwenden, außer bei
Einsetzschnitten.
Vorrichtungen für einen sicheren Betrieb
• Stellen Sie sicher, daß die Handkreissäge
ausschließlich zur Holz- und Kunststoff-
bearbeitung verwendet wird.
• Vergewissern Sie sich, daß alle Vorrichtungen,
die das Sägeblatt abdecken, einwandfrei
funktionieren.
• Blockieren Sie niemals den Blattschutz.
• Lösen Sie einen verklemmten Blattschutz sofort.
Verwenden Sie die Säge nie mit verklemmten
oder blockiertem Blattschutz.
• Entfernen Sie den Spaltkeil nicht, außer bei
Einstechschnitten.
• Der Spaltkeil ist richtig einzustellen; der Abstand
zwischen Spaltkeil und Zahnkranz sollte 5 mm und
die Höhendifferenz max. 5 mm betragen.
Prüfen und Auswechseln des Sägeblattes
• Verwenden Sie keine Sägeblätter mit einer
größeren Stärke oder einer kleineren Zahnbreite
als die Stärke des Spaltkeils.
• Es dürfen grundsätzlich nur Sägeblätter verwen-
det werden, die den in dieser Anleitung enthalte-
nen Kenndaten entsprechen.
• HSS-Sägeblätter (aus HSS-Stahl) sollten nicht
verwendet werden. Gute Arbeitsergebnisse
erzielen Sie mit hartmetallbestückten Sägeblät-
tern und mit CV-Sägeblättern.
• Es sollten ausschließlich scharfe und einwandfrei
arbeitende Sägeblätter verwendet werden;
rissige oder verbogene Sägeblätter sind sofort
auszuwechseln.
• Es ist darauf zu achten, daß das Sägeblatt fest
montiert ist und in die richtige Richtung dreht.
Anwendungen
• Bei Verwendung eines Sägetisches ist die Breite
des Sägespaltes dem verwendeten Sägeblatt
anzupassen.
• Beim Längssägen schmaler Werkstücke
(Breite kleiner als 80 mm) ist am Parallelanschlag
ein Schiebestock zu verwenden.
• Wenn mit einem fest eingespannten Werkstück
gearbeitet wird, sind Vorrichtungen zu verwen-
den, die ein mögliches Rückschlagen verhindern.

18
DEUTSCH
• Beim Sägen von Rundholz ist das Werkstück
beiderseits des Sägeblattes gegen Verdrehen zu
sichern.
• Es muß darauf geachtet werden, daß abge-
schnittene Stücke nicht vom Zahnkranz des
Sägeblattes erfaßt und weggeschleudert werden.
Schutz vor Rückschlag
• Ein Rückschlag kann auftreten, wenn die Säge
sich plötzlich verklemmt. Dadurch entsteht ein
Gegendrehmoment, das zum Rückschlag der
Säge führt. Lassen Sie deshalb sofort den
Schalter los, wenn das Sägeblatt sich verklemmt
oder die Säge sich festfährt.
• Halten Sie die Sägeblätter scharf.
• Große Werkstücke müssen um den Sägebereich
ausreichend abgestützt werden.
• Verwenden Sie beim Längssägen den Parallelan-
schlag oder ein Führungslineal.
• Während des Sägens darf die Säge nicht mit
drehendem Sägeblatt aus dem Material genom-
men werden. Lassen Sie erst den EIN-/AUS-
Schalter los und warten Sie, bis das Sägeblatt
stillsteht.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Akku-Handkreissäge
1 Sägeblatt
1 Innensechskantschlüssel
2 Akkus, NiCd (DC390KA)
2 Akkus, NiMH (DC390KB)
1 Ladegerät (DC390KA/DC390KB)
1 Transportkoffer (DC390KA/DC390KB)
1 Bedienungsanleitung
1 Explosionszeichnung
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht
beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die
Bedienungsanleitung gründlich durch.
Beschreibung (Abb. A)
Ihr DC390 Akku-Handkreissäge wurde für professio-
nelle Sägeanwendungen entwickelt.
1 Ein-/Aus-Schalter
2 Einschaltsperre
3 Zweithandgriff
4 Spindelarretierung
5 Spanauswurf
6 Sägeschuh
7 Spaltkeil
8 Rückzughebel unterer Blattschutz
9 Unterer Blattschutz
10 Sägeblatt
11 Gehrungseinstellung
12 Schlitzmarkierung
13 Tiefeneinstellung
14 Akku
Ladegerät
Ihr Ladegerät DE9116 kann DEWALT NiCd- und
NiMH-Akkus im Bereich von 7,2 bis 18 V laden.
14 Akku
15 Löseknöpfe
16 Ladegerät
17 Ladekontrolleuchte (rot)
Elektrische Sicherheit
Das Ladegerät wurde nur für eine Spannung konzi-
piert. Überprüfen Sie deswegen, ob die Netzspan-
nung der auf dem Typenschild des Ladegerätes an-
gegebenen Spannung entspricht.
Ihr DEWALT-Ladegerät ist gemäß
EN 60335 zweifach isoliert; eine Erdlei-
tung ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) - Geräte
Typ 12 für Klasse I (Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von ei-
nem autorisierten Fachbetrieb ausgewechselt wer-
den. Ausgetauschte Netzkabel oder -stecker müs-
sen danach fachgerecht entsorgt werden.

19
DEUTSCH
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungs-
kabel, das für die Leistungsaufnahme des Ladegerä-
tes ausreichend ist (vgl. technische Daten). Der Mindest-
querschnitt beträgt 1 mm2. Rollen Sie das Kabel bei
Verwendung einer Kabelrolle immer völlig aus.
Zusammenbauen und Einstellen
• Entnehmen Sie vor dem Zusammenbau-
en und Einstellen immer den Akku.
• Schalten Sie das Werkzeug immer aus,
bevor Sie den Akku anbringen oder
entfernen.
Verwenden Sie nur DEWALT-Akkus und
-Ladegeräte.
Akku (Abb. A & B)
Laden des Akkus
Wenn der Akku zum ersten Mal oder nach längerer
Lagerung geladen wird, wird er nur 80% der Nenn-
kapazität erreichen. Erst nach mehreren Lade- und
Entladezyklen wird der Akku die volle Kapazität errei-
chen. Prüfen Sie vor dem Laden des Akkus die
Stromversorgung des Ladegerätes. Falls die Strom-
versorgung funktioniert, der Akku aber nicht geladen
wird, sollten Sie Ihr Ladegerät von einer DEWALT-
Kundendienstwerkstatt nachsehen lassen. Während
des Ladens können sich Ladegerät und Akku erwär-
men. Dies gehört zum normalen Betrieb und deutet
nicht auf irgendein Problem hin.
Laden Sie den Akku nicht bei einer
Umgebungstemperatur unter 4 °C oder
über 40 °C.
Empfohlene Ladetemperatur: zirka 24 °C.
• Um den Akku (14) zu laden, stecken Sie ihn
gemäß der Abbildung in das Ladegerät (16) und
schließen dieses an die Stromversorgung an.
Vergewissern Sie sich, daß der Akku vollständig
in das Ladegerät eingeführt wurde. Die rote
Ladekontrolleuchte (17) muß blinken.
Nach ungefähr einer Stunde schaltet die
Ladekontrolleuchte von Blink- auf Dauerbetrieb.
Der Akku ist nun vollständig geladen.
Das Batteriepaket kann jederzeit entfernt werden
oder aber längere Zeit (maximal 14 Tage) im
angeschlossenen Ladegerät verbleiben.
Anbringen und Entfernen des Akkus
• Stecken Sie den Akku in den Handgriff, bis er
arretiert.
• Um den Akku zu entfernen, drücken Sie die
beiden Löseknöpfe (15) gleichzeitig ein und
ziehen den Akku aus dem Handgriff heraus.
Akkukappe (Abb. B)
Zur Abdeckung der Kontakte eines abgenommenen
Akkus ist eine Schutzkappe mitgeliefert. Ohne ange-
brachte Schutzkappe können lose Metallteile die
Kontakte kurzschließen, was zu einem Brand sowie
einer Beschädigung des Akkus führen kann.
• Nehmen Sie die Schutzkappe (18) ab, bevor Sie
den Akku (14) in das Ladegerät bzw. Werkzeug
einsetzen.
• Setzen Sie die Schutzkappe unmittelbar nach
Entfernen des Akkus vom Ladegerät bzw.
Werkzeug über die Kontakte.
Vergewissern Sie sich, daß sich die
Schutzkappe in ihrer Lage befindet,
bevor Sie einen abgenommenen Akku
lagern oder transportieren.
Automatischer Feinausgleich
Beim automatischen Feinausgleich
werden die einzelnen Zellen im
Batteriepaket sowie deren Spitzen-
kapazität ausgeglichen. Akkus sollten
nach jedem zehnten Lade-/Entlade-
zyklus bzw. immer, wenn der Akku
nicht mehr die gewohnte Leistung
liefert, über Nacht ausgeglichen werden.
• Um den Akku auszugleichen, legen Sie den Akku
wie gewohnt in das Ladegerät. Die rote Kontrol-
leuchte blinkt ununterbrochen und zeigt damit
an, daß der Ladezyklus begonnen hat.
• Nachdem der einstündige Ladezyklus abge-
schlossen ist, bleibt die Kontrolleuchte ununter-
brochen an. Der Akku ist nun vollständig
aufgeladen und kann jederzeit verwendet werden.

20
DEUTSCH
• Wird der Akku nach dem anfänglichen 1-
Stunden-Ladevorgang im Ladegerät gelassen,
so leitet das Ladegerät automatisch den
Feinausgleichsmodus ein. Dieser Modus wird bis
zu 8 Stunden lang fortgesetzt. Der Akku kann
während dieser Betriebsart aber jederzeit
herausgenommen werden.
Temperaturverzögerung
Wenn das Ladegerät feststellt, daß der Akku zu heiß
oder zu kalt ist, wird automatisch die Temperatur-
verzögerung ausgelöst, bis der Akku eine normale
Temperatur erreicht hat. Das Ladegerät schaltet
dann automatisch auf Ladebetrieb. Diese Schaltung
gewährt maximale Lebensdauer des Akkus. Die rote
Ladekontrolleuchte blinkt während der Temperatur-
verzögerung erst lang, dann kurz.
Schnittiefeneinstellung (Abb. A & C)
• Lockern Sie den Tiefeneinstellungsknopf (13).
• Bewegen Sie den Schuh (6), um die richtige
Schnittiefe einzustellen.
• Drehen Sie den Tiefeneinstellknopf (13) wieder fest.
Für beste Ergebnisse lassen Sie das
Sägeblatt ungefähr 3 mm aus dem
Werkstück herausragen (vgl. Einsatz in
Abb. C).
Gehrungseinstellung (Abb. D)
Der Gehrungswinkel kann zwischen 0° und 50°
eingestellt werden..
• Lockern Sie den Gehrungseinstellungsknopf (11).
• Stellen Sie den Gehrungswinkel ein, indem Sie
den Sägeschuh (6) kippen, bis die Einstellmarke
den gewünschten Winkel auf der Skala anzeigt.
• Drehen Sie den Gehrungseinstellungsknopf (11)
fest.
Schuhjustierung für 90°-Schnitte (Abb. D)
• Stellen Sie einen Gehrungswinkel von 0° ein.
• Ziehen Sie den Blattschutz mit Hilfe des Hebels
(8) zurück und legen Sie die Säge auf die
Sägeblattseite.
• Lockern Sie den Gehrungseinstellknopf (11).
• Stellen Sie ein Winkelmaß gegen das Sägeblatt und
den Schuh, um die 90°-Einstellung abzugleichen.
Sägeblattwechsel (Abb. E)
• Drücken Sie den Knopf der Spindelarretierung (4)
und lösen Sie die Sägeblattklemschraube (19),
indem Sie sie mit dem im Lieferumfang
enthaltenen Innensechskantschlüssel entgegen
dem Uhrzeigersinn drehen.
• Ziehen Sie den unteren Blattschutz (9) mit Hilfe
des Hebels (8) zurück und wechseln Sie das
Sägeblatt. Bringen Sie die Klemmscheiben
(20 & 21) wieder richtig an.
• Prüfen Sie die Drehrichtung des Sägeblatts.
• Drehen Sie die Sägeblattklemmschraube (19) von
Hand ein, um die Klemmscheiben in der richtigen
Position zu halten. Drehen Sie im Uhrzeigersinn.
• Drücken Sie den Knopf der Spindelarretierung (4)
und drehen Sie die Spindel, bis die Spindel-
arretierung einrastet.
• Drehen Sie die Sägeblattklemmschraube mit Hilfe
des Innensechskantschlüssels fest an.
Spaltkeileinstellung (Abb. E)
Der Einsatz in Abb. E zeigt die richtige Einstellung
des Spaltkeiles (7). Stellen Sie den Abstand zum
Sägeblatt neu ein, nachdem das Sägeblatt
gewechselt wurde oder wenn dies aus einem
anderen Grunde erforderlich ist.
• Lösen Sie die Schraube (22) und ziehen Sie den
Spaltkeil auf die maximale Länge heraus.
• Stellen Sie den Abstand zum Sägeblatt ein und
ziehen Sie die Schraube wieder fest.
Gebrauchsanweisung
• Beachten Sie immer die Sicherheitshin-
weise und die gültigen Vorschriften.
• Vergewissern Sie sich, daß das zu
sägende Material gesichert wurde.
• Drücken Sie die Säge beim Arbeiten nur
leicht an und üben Sie nie seitlichen
Druck auf das Sägeblatt aus.
• Vermeiden Sie die Überlastung der Säge.
Vor dem Betrieb:
• Vergewissern Sie sich, daß Ihr Akku (vollständig)
geladen ist.
• Vergewissern Sie sich, daß alle Sicherungsvor-
richtungen ordnungsgemäß montiert sind.
Der Sägeblattschutz muß geschlossen sein.
