DANSK
11
Tillykke!
Du har valgt et DEWALT-værktøj. Mange års erfaring,
ihærdig produktudvikling og innovation gør DEWALT
én af de mest pålidelige partnere for professionelle
brugere af elværktøj.
Tekniske data
DWE575 DWE576
Spænding V 230 230
Type 1 1
Effektforbrug W 1600 1600
Tomgangshastighed min-1 5200 5200
Klingediameter mm 190 190
Maksimum skæredybde mm 67 61
Klingens borehul mm 30 30
Justering af smigsnitvinkel 57˚ 57˚
Vægt kg 4,0 4,0
LPA (lydtryk) dB(A) 88 88
KPA (lydtrykusikkerhed) dB(A) 3 3
LWA (lydeffekt) dB(A) 99 99
KWA (usikkerhed lydeffekt) dB(A) 3 3
Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til
EN60745:
Vibrationsemissionsværdi a
h
savning i træ
a
h,W
= m/s2< 2,5 < 2,5
Usikkerhed K = m/s21,5 1,5
Vibrationsemissionsniveauet, der er angivet i dette
vejledningsark, er målt i overensstemmelse med
en standardiseret test, der er angivet i EN 60745
og kan anvendes til at sammenligne et værktøj
med et andet. Det kan anvendes til en foreløbig
eksponeringsvurdering.
ADVARSEL: Det angivne
vibrationsemissionsniveau repræsenterer
værktøjets hovedanvendelsesområder.
Hvis værktøjet anvendes til andre formål,
med andet tilbehør eller vedligeholdes
dårligt, kan vibrationsemissionen
imidlertid variere. Det kan forøge
eksponeringsniveauet over den samlede
arbejdsperiode markant.
Et estimat af eksponeringsniveauet for
vibration bør også tage højde for de
gange, værktøjet slukkes, eller når det
190 mm RUNDSAV
DWE575, DWE576
kører men ikke bruges til at arbejde. Det
kan mindske eksponeringsniveauet over
den samlede arbejdsperiode markant.
Identificér yderligere
sikkerhedsforanstaltninger for at beskytte
operatøren mod vibrationens effekter,
som f.eks.: vedligehold værktøjet og
tilbehøret, hold hænderne varme,
organisation af arbejdsmønstre.
Sikringer
Europa 230 V værktøj 10 ampere, strømforsyning
Definitioner: Sikkerhedsråd
Nedenstående definitioner beskriver
sikkerhedsniveauet for hvert signalord. Læs
vejledningen og læg mærke til disse symboler.
FARE: Angiver en overhængende farlig
situation, der – hvis den ikke undgås –
kan resultere i døden eller alvorlige
kvæstelser.
ADVARSEL: Angiver en mulig farlig
situation, der – hvis den ikke undgås –
kan resultere i døden eller alvorlige
kvæstelser.
FORSIGTIG: Angiver en mulig farlig
situation, der – hvis den ikke undgås –
kan resultere i mindre eller moderat
personskade.
BEMÆRK: Angiver en handling,
der ikke er forbundet med
personskade, men som kan
resultere i produktskade.
Betyder fare for elektrisk stød.
Betyder risiko for brand.
EF-overensstemmelseserklæring
MASKINDIREKTIV
DWE575, DWE576
DEWALT erklærer, at produkterne beskrevet
under Tekniske data er udformet i
overensstemmelse med:
2006/42/EF, EN 60745-1, EN 60745-2-5.

DANSK
12
Disse produkter overholder også direktivet
2004/108/EF og 2011/65/EU. Kontakt DEWALT på
følgende adresse for yderligere oplysninger eller se
bagsiden af manualen.
Undertegnede er ansvarlig for kompilering af den
tekniske fil og udsteder denne erklæring på vegne
af DEWALT.
Horst Grossmann
Vicepræsident for Maskinteknik og Produktudvikling
DEWALT, Richard-Klinger-Straße 11,
D-65510, Idstein, Tyskland
07.05.2012
ADVARSEL: For at reducere
risikoen for personskade bør du læse
betjeningsvejledningen.
Generelle sikkerhedsadvarsler
for elværktøjer
ADVARSEL! Læs alle
sikkerhedsadvarsler og alle
instruktioner. Manglende overholdelse
af advarsler og instruktioner kan
medføre elektrisk stød, brand og/eller
alvorlig personskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER
TIL SENERE BRUG
Termen “elværktøj” i advarslerne refererer til dit
elektroniske (ledning) eller batteribetjente (trådløse)
elværktøj.
1) SIKKERHED I ARBEJDSOMRÅDET
a) Sørg for, at arbejdsområdet er rent og
godt oplyst. Rodede eller mørke områder
giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i
en eksplosionsfarlig atmosfære, som
f.eks. ved tilstedeværelsen af brændbare
væsker, gasser eller støv. Elværktøj danner
gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand,
når der anvendes elektrisk værktøj.
Distraktioner kan medføre, at du mister
kontrollen.
2) ELEKTRISK SIKKERHED
a) Stik på elektrisk værktøj skal passe
til stikkontakten. Stikket må aldrig
modificeres på nogen måde. Undlad
at bruge adapterstik sammen med
jordforbundet elektrisk værktøj.
Umodificerede stik og dertil passende
stikkontakter reducerer risikoen for elektrisk
stød.
b) Undgå kropskontakt med jordforbundne
overflader, såsom rør, radiatorer, komfurer
og køleskabe. Der er øget risiko for elektrisk
stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for
regn eller våde forhold. Hvis der trænger
vand ind i et elektrisk værktøj, øges risikoen
for elektrisk stød.
d) Undlad at udsætte ledningen for overlast.
Brug aldrig ledningen til at bære,
trække værktøjet eller trække det ud af
stikkontakten. Hold ledningen borte fra
varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede
ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs,
skal der anvendes en forlængerledning,
som er egnet til udendørs brug. Brug af
en ledning, der er egnet til udendørs brug,
reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et
elektrisk værktøj i et fugtigt område,
benyt en strømforsyning, der er beskyttet
af en fejlstrømsafbryder. Ved at benytte
en fejlstrømsafbryder reduceres risikoen for
elektrisk stød.
3) PERSONLIG SIKKERHED
a) Vær opmærksom, pas på hvad du
foretager dig, og brug sund fornuft, når
du benytter et elektrisk værktøj. Betjen
ikke værktøjet, hvis du er træt, påvirket
af narkotika, alkohol eller medicin. Et
øjebliks uopmærksomhed under anvendelse
af et elektrisk værktøj kan forårsage alvorlig
personskade.
b) Brug personligt sikkerhedsudstyr. Bær
altid beskyttelsesbriller. Sikkerhedsudstyr,
såsom støvmaske, skridsikre sikerhedssko,
sikkerhedshjelm eller høreværn, brugt når
omstændighederne foreskriver det, reducerer
omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at
der er slukket for kontakten, inden
værktøjet tilsluttes en strømkilde og/eller
batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på
kontakten eller tilsluttes, når kontakten er
tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller
skruenøgler, før det elektriske værktøj
startes. En skruenøgle eller anden nøgle,

DANSK
13
g) Brug elektrisk værktøj, tilbehør, bor,
osv. i overensstemmelse med disse
instruktioner, idet der tages hensyn til
arbejdsforholdene og den opgave, som
skal udføres. Brug af elektrisk værktøj til
andre opgaver end dem, det er beregnet til,
kan resultere i en farlig situation.
5) SERVICE
a) Elektrisk værktøj skal serviceres
af en kvalificeret servicetekniker,
som udelukende benytter identiske
reservedele. Derved sikres det, at værktøjets
driftssikkerhed opretholdes.
EKSTRA SPECIELLE
SIKKERHEDSREGLER FOR RUNDSAVE
Sikkerhedsinstruktioner for alle save
a) FARE: Hold hænderne væk fra
skæreområdet og klingen. Tag fat om
støttegrebet eller motorhuset med den
anden hånd. Når begge hænder holder
saven, kan de ikke blive skåret af klingen.
b) Stik aldrig hånden ind under
arbejdsemnet. Beskyttelsesskærmen
kan ikke beskytte dig mod klingen under
arbejdsemnet.
c) Indstil skæredybden til tykkelsen på
arbejdsemnet. Mindre end hel savtand på
klingen må være synlig under arbejdsemnet.
d) Hold aldrig emnet, der skal saves, i dine
hænder eller over dine ben. Fastgør
arbejdsemnet til et stabilt underlag. Det
er vigtigt, at emnet sættes godt fast for at
minimere risikoen for, at brugeren rammer sig
selv, at klingen sætter sig fast eller kommer
ud af kontrol.
e) Hold elværktøjet på de isolerede
håndtagsflader, når der skal saves
i emner, hvor skæreværktøjet kan
berøre skjulte ledninger. Kontakt med en
strømførende ledning vil også gøre blotlagte
metaldele på elværktøjet strømførende og
give stød til brugeren.
f) Brug længdeanslag eller lige kantstyr
ved skæring på langs.Det vil forbedre
skærepræcisionen og reducere risikoen for, at
klingen sætter sig fast.
g) Anvend altid klinger i den rigtige
størrelse og det passende spændehul
(stjerneformet eller rund). Klinger, som ikke
passer til savens monteringsmateriale, vil køre
ujævnt og kan nemt få maskinen til at gå ud
af kontrol.
der bliver siddende på en roterende del
af elektrisk værktøj, kan give anledning til
personskade.
e) Undlad at række for langt. Hold hele tiden
en god fodstilling og balance. Dette giver
bedre kontrol af det elektriske værktøj, når
uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær
ikke løst tøj eller smykker. Hold dit hår,
tøj og handsker væk fra bevægelige dele.
Løstsiddende tøj, smykker eller langt hår kan
blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings-
eller støvopsamlingsudstyr, skal dette
tilsluttes og anvendes rigtigt. Anvendelse
af støvopsamlingsudstyr kan begrænse farer
forårsaget af støv.
4) ANVENDELSE OG VEDLIGEHOLDELSE AF
ELEKTRISK VÆRKTØJ
a) Undlad at bruge magt over for det
elektriske værktøj. Brug det værktøj, der
er bedst egnet til det arbejde, der skal
udføres. Værktøjet vil klare opgaven bedre
og mere sikkert med den ydelse, som det er
beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis
kontakten ikke tænder og slukker for det.
Alt elektrisk værktøj, der ikke kan kontrolleres
med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/
eller batterienheden fra det elektriske
værktøj, før det elektriske værktøj justeres,
dets tilbehør udskiftes, eller det stilles
til opbevaring. Sådanne forebyggende
sikkerhedsforanstaltninger mindsker risikoen
for, at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for
rækkevidde af børn, og tillad ikke
personer, som ikke er bekendt med dette
elektriske værktøj eller disse instruktioner,
at betjene værktøjet. Elektrisk værktøj er
farligt i hænderne på personer, som ikke er
instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj.
Undersøg om bevægelige dele sidder
skævt, binder eller er gået itu såvel som
andre forhold, der kan påvirke betjeningen
af værktøjet. Hvis det elektriske værktøj
er beskadiget, skal det repareres før
brug. Mange ulykker er forårsaget af dårligt
vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene.
Ordentligt vedligeholdt skæreværktøj med
skarpe skærekanter har mindre tilbøjelighed til
at binde og er lettere at styre.

DANSK
14
h) Brug aldrig beskadigede eller forkerte
spændeskiver eller bolte til klingen.
Spændeskiverne og boltene til klingerne
er konstrueret specielt til den enkelte
sav, så man opnår optimal ydeevne og
driftssikkerhed.
Årsager til og undgåelse af
tilbageslag
– Tilbageslag betyder en pludselig reaktion på
en fastklemt, blokeret eller forkert monteret
savklinge, hvilket bevirker, at den ukontrollerede
sav kan løfte sig opad og ud af arbejdsemnet
hen imod brugeren;
– Hvis klingen binder eller sætter sig fast i
savsporet, der lukker sig, bliver den blokeret,
og motorkraften slynger enheden hurtigt tilbage
mod brugeren;
– Hvis klingen drejes eller sættes forkert ind
i snittet, kan tænderen i den bagerste del
af klingen bide sig fast i træet overflade, og
derefter vil klingen arbejde sig ud af savsporet
og blive slynget tilbage mod brugeren.
Et tilbageslag opstår som følge af forkert brug eller
ved misbrug af saven. Det kan undgås ved at følge
nedenstående forholdsregler:
a) Hold godt fast på saven med begge
hænder og hold armene på en sådan
måde, at du kan modstå styrken fra
et tilbageslag. Stå på den ene side af
klingen, Klingen må aldrig stå på linje
med kroppen. Ved tilbageslag kan saven
springe bagud, men brugeren kan opfange
tilbageslagkraften ved at stå rigtigt.
b) Hvis klingen binder eller savningen skal
afbrydes af en anden grund, så slip
udløseren og lad saven blive siddende
i materialet, indtil klingen står helt stille.
Prøv aldrig på at tage saven ud af emnet
eller at trække den tilbage, mens klingen
er i bevægelse, ellers er der risiko for
tilbageslag. Find ud af, hvorfor klingen har
sat sig fast, og træf passende forholdsregler,
så det ikke kan ske igen.
c) Når saven startes igen i arbejdsemnet,
skal savklingen centreres i savsporet,
hvorefter man kontroller, at savtænderne
ikke har sat sig fast i materialet. Hvis
savklingen binder, kan den arbejde sig ud af
arbejdsemnet og forårsage tilbageslag, når
man starter saven igen.
d) Store plader skal støttes for at mindske
risikoen for tilbageslag på grund af, at
klingen sætter sig fast. Store plader har en
tendens til at synke under deres egenvægt.
Plader skal afstøttes på begge sider, både
i nærheden ag skærelinjen og ved pladens
kant.
e) Anvend aldrig en sløve eller beskadigede
klinge. En klinge med sløve eller forkert
rettede tænder giver et smalt savspor, der
kan give for høj friktion, få klingen til at sætte
sig fast og forårsage tilbageslag.
f) Skæredybden og skærevinklen skal
indstilles og spændes fast, før man
begynder at save. Hvis indstillingen ændres
under savningen, kan savklingen sætte sig
fast, og der kan opstå tilbageslag.
g) Vær især forsigtig ved savning i
eksisterende vægge eller andre
uoverskuelige område. Klingen, der skal
dykke ned, kan skære genstande, som kan
medføre tilbageslag.
Sikkerhedsinstruktioner for nederste
beskyttelsesskærm
a) Kontroller, at den underste
beskyttelsesskærm lukker korrekt,
hver gang maskinen skal bruges.
Anvend aldrig saven, hvis den underste
beskyttelsesskærm ikke kan bevæges
frit og ikke lukker sig øjeblikkeligt. Den
underste beskyttelsesskærm må aldrig
klemmes eller bindes fast i åben stilling.
Hvis saven falder ned ved et uheld, kan den
underste beskyttelsesskærm blive bøjet.
Åbn den underste beskyttelsesskærm med
tilbagetrækshåndtaget og vær sikker på, at
den kan bevæges frit og hverken berører
klingen eller andre dele ved alle skærevinkler
og spåndybder.
b) Kontroller at fjederen til den underste
beskyttelsesskærm fungerer ordentligt.
Hvis skærmen og fjederen ikke
fungerer ordentligt, skal de til service,
før den bruges igen. Den underste
beskyttelsesskærm kan gå trægt, hvis der
er beskadigede dele, klæbrige rester eller
spånaflejringer i skærmen.
c) Den underste beskyttelsesskærm må kun
åbnes manuelt i forbindelse med specielle
snit, f.eks. ”dyksnit” og ”vinkelsnit.” Åbn
den underste beskyttelsesskærm med
tilbagetrækshåndtaget og slip håndtaget
igen, så snart klingen er trængt ned i
materialet. Ved alle andre former for savning
skal den underste beskyttelsesskærm fungere
automatisk.

DANSK
15
d) Kontroller altid om den underste
beskyttelsesskærm dækker for klingen,
før saven sættes ned på arbejdsbordet
eller på jorden. En ubeskyttet klinge med
efterløb vil få saven til at flytte sig baglæns og
save i alting, der kommer i vejen for den. Vær
opmærksom på den tid det tager for klingen
at stoppe, efter at afbryderen slippes.
Yderligere sikkerhedsadvarsler for
rundsav
• Bær høreværn. Udsættelse for støj kan føre til
tab af høreevne.
• Bær en støvmaske. Udsættelse for
støvpartikler kan give vejrtrækningsproblemer og
eventuelt personskade.
• Undlad at bruge klinger med større eller
mindre diameter end anbefalet. Den rette
klingekapacitet opnås ved at se de tekniske
data. Brug kun de klinger, der er angivet i denne
vejledning, jf. EN 847-1.
• Brug aldrig slibende afskæringsskiver.
• Anvend ikke vandfødningstilbehør.
• Brug klemmer eller en anden praktisk måde
på at sikre og understøtte arbejdsemnet
til et stabilt underlag. Hvis du holder fast i
arbejdsemnet med din hånd eller krop, vil det
være ustabilt, og det kan medføre, at du mister
kontrollen over det.
• Placér dig på den ene side af klingen, men
ikke på linje med savklingen. TILBAGESLAG
kan få saven til at springe bagud (se Årsager
til og undgåelse af tilbageslag og
TILBAGESLAG).
• Udluftningshuller dækker ofte bevægelige
dele og bør undgås. Løstsiddende tøj, smykker
eller langt hår kan blive fanget i bevægelige dele.
Restrisici
Følgende risici er forbundet med brugen af
rundsave.
– Skader forårsaget af berøring af de roterende
dele eller varme dele på værktøjet.
På trods af overholdelsen af de relevante
sikkerhedsregler og brug af sikkerhedsudstyr kan
visse restrisici ikke undgås. Disse omfatter:
– Hørenedsættelse.
– Risiko for at få fingrene i klemme ved udskiftning
af tilbehøret.
– Sundhedsfarer forårsaget ved indånding af støv,
der dannes, når der arbejdes i træ.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen før brug.
Bær høreværn.
Brug øjeværn.
DATOKODEPOSITION (FIG. 1)
Datokoden (jj), der også inkluderer produktionsåret,
er tryk på huset.
Eksempel: 2012 XX XX
Produktionsår
Pakkens indhold
Pakken indeholder:
1 Rundsav
1 Cirkulær savklinge
1 Klingeskruenøgle
1 Parallelanslag
1 Støvudsugningstud
1 Brugsvejledning
1 Eksplosionstegning
• Kontrollér for eventuelle skader på værktøjet,
dele og tilbehør, der kan være opstået under
transport.
• Tag dig tid til at læse denne vejledning grundigt
og forstå den før betjening.

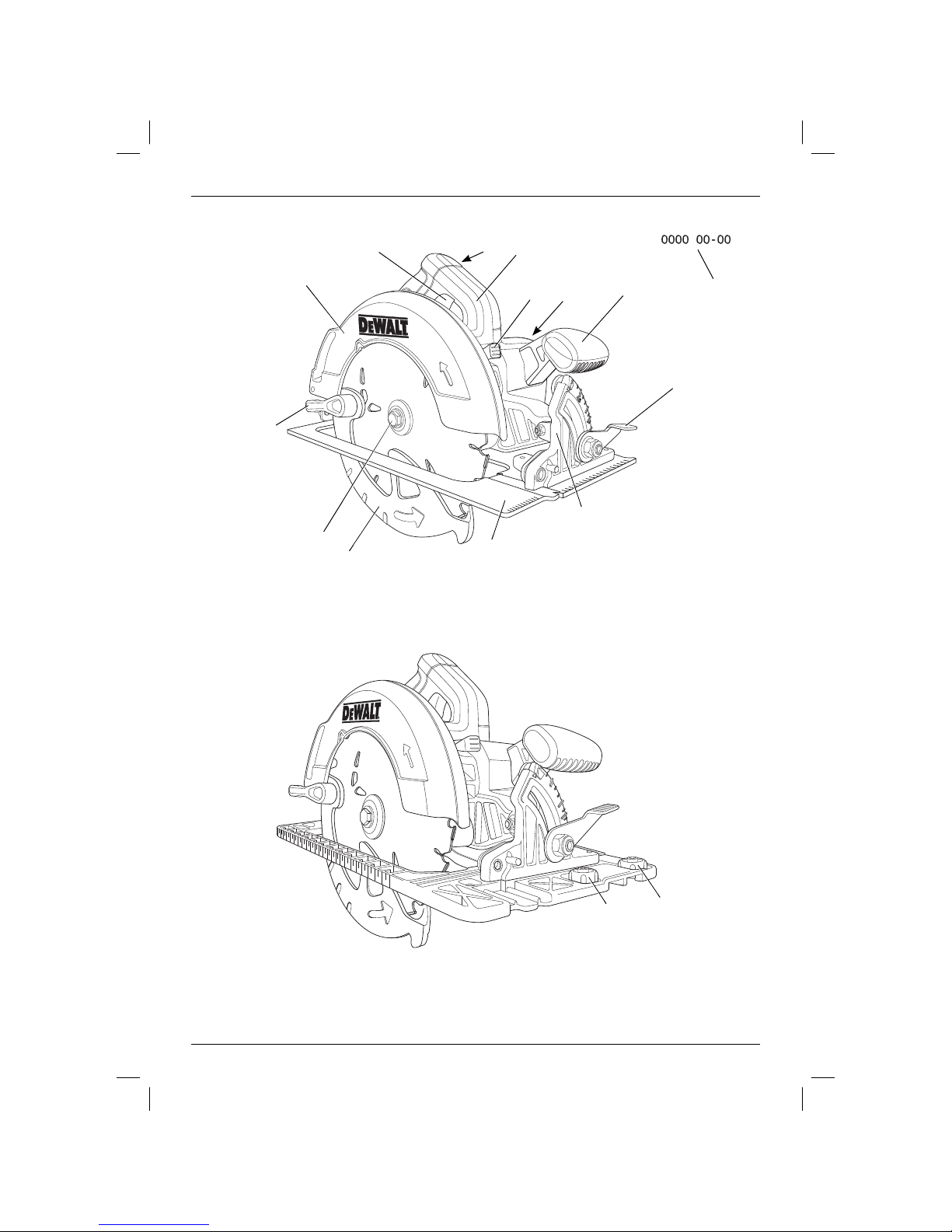

Beskrivelse (fig. 1)
ADVARSEL: Modificér aldrig elektrisk
værktøj eller nogen dele deraf. Det kan
medføre materiale- eller personskade.
a. Udløserkontakt
b. Udløser kontaktens startspærreknap
c. Hovedhåndtag
d. Klingelås
e. Endedæksel
f Hjælpehåndtag
g. Smigskåret reguleringshåndtag
h. Justeringsmekanisme for skråsnitvinkel
i. Fundamentsplade

DANSK
16
j. Nederste klinges beskyttelsesskærm
k. Klingens fastspændingsskrue
l. Nederste beskyttelsesskærmsgreb
m Øverste klinges beskyttelsesskærm
TILSIGTET BRUG
Disse kraftige rundsave er designet til professionelle
trækskæringsopgaver. MÅ IKKEanvendes sammen
med vandfødningstilbehør. MÅ IKKE anvendes
sammen med slibehjul eller klinger. MÅ IKKE
anvendes under våde forhold eller i nærheden af
brændbare væsker eller gasser.
Disse kraftige save er professionelle elværktøjer.
LAD IKKE børn komme i kontakt med værktøjet.
Overvågning er påkrævet, når uerfarne brugere
anvender dette værktøj.
• Dette produkt er ikke beregnet til anvendelse af
personer (inklusive børn) med nedsatte fysiske,
sensoriske eller mentale handicaps; mangel på
erfaringer, viden eller færdigheder, medmindre
de er under overvågning af en person, der er
ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med dette produkt.
Elektrisk-sikkerhed
Elmotoren er kun designet til én spænding.
Kontrollér altid, at strømforsyningen svarer til
spændingen på mærkepladen.
Dit DEWALT-værktøj er dobbeltisoleret i
overensstemmelse med EN 60745, og
derfor er en jordledning ikke påkrævet.
Hvis forsyningsledningen er beskadiget, skal den
udskiftes med en særlig ledning, der kan fås
gennem DEWALT’s serviceorganisation.
Brug af forlængerledning
Hvis en forlængerledning er påkrævet, skal du
anvende en godkendt 3-koret forlængerledning, der
passer til dette værktøjs effektforbrug (se Tekniske
data). Den minimale lederstørrelse er 1,5 mm2; den
maksimale længde er 30 m.
Ved brug af en kabeltromle skal kablet altid rulles
helt ud.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen
for kvæstelser, skal enheden
slukkes, og maskinen frakobles
strømforsyningen inden på- eller
afmontering af tilbehør, justering
eller ændring af indstillinger eller
udførelse af reparationer. Start ved et
uheld kan medføre skader.
Udskiftning af klinger
SÅDAN INSTALLERES KLINGEN (FIG. 2–5)
1. Træk ved hjælp af den nederste
beskyttelsesskærm (I) den nederste klinges
beskyttelsesskærm(j) tilbage og anbring
klingen på savspindlen imod den indvendige
klemskive (n) og kontrollerat klingen drejer i den
rigtige retning (retningen på rotationspilen på
savklingen og tanden skal pege i den samme
retning som retningen på rotationspilen på
saven). Gå ikke ud fra at det trykte på klingen
altid vil vende imod dig, når klingen er korrekt
monteret. Når du trækker den nederste
klingebeskyttelsesskærm tilbage for at montere
klingen, kontrollér tilstanden og betjeningen af
den nederste klingebeskyttelsesskærm for at
sikre, at den virker korrekt. Kontrollér at den
kan bevæges frit og ikke rører ved klingen eller
andre dele, i alle hjørner og dybder af snittet.
2. Sæt den udvendige klemskive (o) på
savspindlen med smigsiden vendende udad.
Kontrollér at de 30 mm diameter på holderens
klingeside passer ind i det hul på 30 mm i
savklingen for at sikre, at klingen centreres.
3. Skru klingens fastspændingsskrue (k) ind i
savspindlen med hånden (skruen har højre
håndsgevind og skal drejes med uret for at blive
spændt).
4. Tryk på klingelåsen (d), mens savspindlen
drejes med klingeskruenøglen (p) gemt under
hovedhåndtaget (c) (fig. 5), indtil spindellåsen
falder i hak, og klingen stopper med at dreje
rundt.
5. Spænd klingens fastspændingsskrue stramt
med klingeskruenøglen.
BEMÆRK: Aktivér aldrig klingelåsen,
mens saven kører, eller forsøg at stoppe
værktøjet. Start aldrig saven, mens
klingelåsen er aktiveret. Resultatet vil
være alvorlig beskadigelse af din sav.
SÅDAN UDSKIFTES KLINGEN (FIG. 2–5)
1. Du løsner klingens fastspændingsskrue (k)
ved at trykke på klingelåsen (d) og dreje
savspindlen med klingeskruenøglen (p) gemt
under hovedhåndtaget (c), indtil klingelåsen
falder i hak, og klingen stopper med at
dreje rundt. Med klingelåsen aktiveret drej
klingens fastspændingsskrue mod uret med
klingeskruenøglen(skruen har højre gevind skal
drejes mod uret for at blive løsnet).
2. Fjern kun klingens fastspændingsskrue (k) og
den udvendige klemskive (o). Fjern den gamle
klinge.

DANSK
17
3. Rens al savstøv ud, som kan have samlet sig i
beskyttelsesskærmen eller i klemskiveområdet
og kontrollér betjeningen af den nederste
klinges beskyttelsesskærm som tidligere
forklaret. Smør ikke dette område.
4. Vælg den rigtige klinge til opgaven (se Klinger).
Anvend altid klinger med den korrekte størrelse
(diameter) med den rigtige størrelse og form på
det midterste hul for montering på savspindlen.
Sørg altid for at den maksimalt anbefalede
hastighed (o/min) på savklingen opfylder eller
overstiger savens hastighed (o/min).
5. Følg trinene 1 til 5 under Sådan installeres
klingen, idet du sørger for, at klingen vil rotere i
den rigtige retning.
NEDERSTE KLINGES BESKYTTELSESSKÆRM
ADVARSEL: Den nederste
klinges beskyttelsesskærm er en
sikkerhedsfunktion, som nedsætter
risikoen for alvorlig personskade.
Anvend aldrig saven, hvis den
nederste beskyttelsesskærm mangler,
er beskadiget, forkert monteret eller
ikke virker korrekt. Stol ikke på at den
nederste klinges beskyttelsesskærm vil
beskytte dig under alle omstændigheder.
Din sikkerhed afhænger af de følgende
advarsler og forholdsregler lige såvel
som korrekt betjening af saven.
Kontrollér at den nederste klinges
beskyttelsesskærm er ordentligt lukket
før hver anvendelse. Hvis den nederste
klinges sikkerhedsskærm mangler eller
ikke virker korrekt, skal du få saven
undersøgt, før du bruger den. For at
sikre produktsikkerhed og -pålidelighed
skal reparationer, vedligeholdelse og
justeringer udføres af et autoriseret
serviceværksted eller en anden
kvalificeret serviceorganisation, som altid
bruger identiske udskiftningsdele.
KONTROL AF DEN NEDERSTE BESKYTTELSESSKÆRM
(FIG. 1)
1. Slå værktøjet fra og frakobl det fra strømkilden.
2. Drej det nederste beskyttelsesskærmsgreb
(fig.1, l) fra helt lukket position til helt åben
position.
3. Slip grebet og iagttag, at beskyttelsesskærmen
(j) vender tilbage til helt lukket position.
Værktøjet skal efterses af et kvalificeret
serviceværksted, hvis det:
• ikke vender tilbage til helt lukket position,
• bevæger sig springende eller langsomt eller
• kommer i kontakt med klingen eller nogen del af
værktøjet i alle vinkler og skæredybder.
KLINGER
ADVARSEL: For at minimere
risikoen for øjenskader, bær altid
beskyttelsesbriller. Karbid er et hårdt,
men sprødt materiale. Fremmedlegemer
i arbejdsemnet som fx ledninger eller
negle kan få spidserne til at revne eller
knække. Arbejd kun med saven, når den
korrekte savklinges beskyttelsesskærm
er på plads. Montér klingen korrekt med
passende rotation før brug og anvend
altid en ren, skarp klinge.
Diameter Tænder Opgave
190 mm 18 Hurtigt langsnit
190 mm 24 Langsnit
190 mm 40 Generelle formål
Hvis du har brug for assistance vedrørende klinger,
kontakt din lokale DEWALT forhandler.
Tilbageslag
Tilbageslag er en omgående reaktion på en
savklinge, der er blokeret, binder eller sidder skævt,
og medfører en ukontrolleret sav, som kører ud og
ind af arbejdsemnet imod operatøren. Når klingen
er blokeret eller binder stramt, når skæringen lukker
sammen, standser klingen, og motorreaktionen
driver hurtigt enheden tilbage imod operatøren. Hvis
klingen bliver forvredet eller skævvredet i savsnittet,
kan tænderne på det bagerste hjørne af klingen
grave ind i materialets overflade og medføre, at
klingen arbejder sig op af snittet og springer tilbage
imod operatøren.
Tilbageslag er en omgående reaktion på en
savklinge, der er blokeret, binder eller sidder skævt,
og medfører en ukontrolleret sav, som kører ud og
ind af arbejdsemnet imod operatøren.
1. UKORREKT UNDERSTØTNING AF
ARBEJDSEMNE
A. Hængende eller ukorrekt løft af
afskæringsstykket kan medføre klemning af

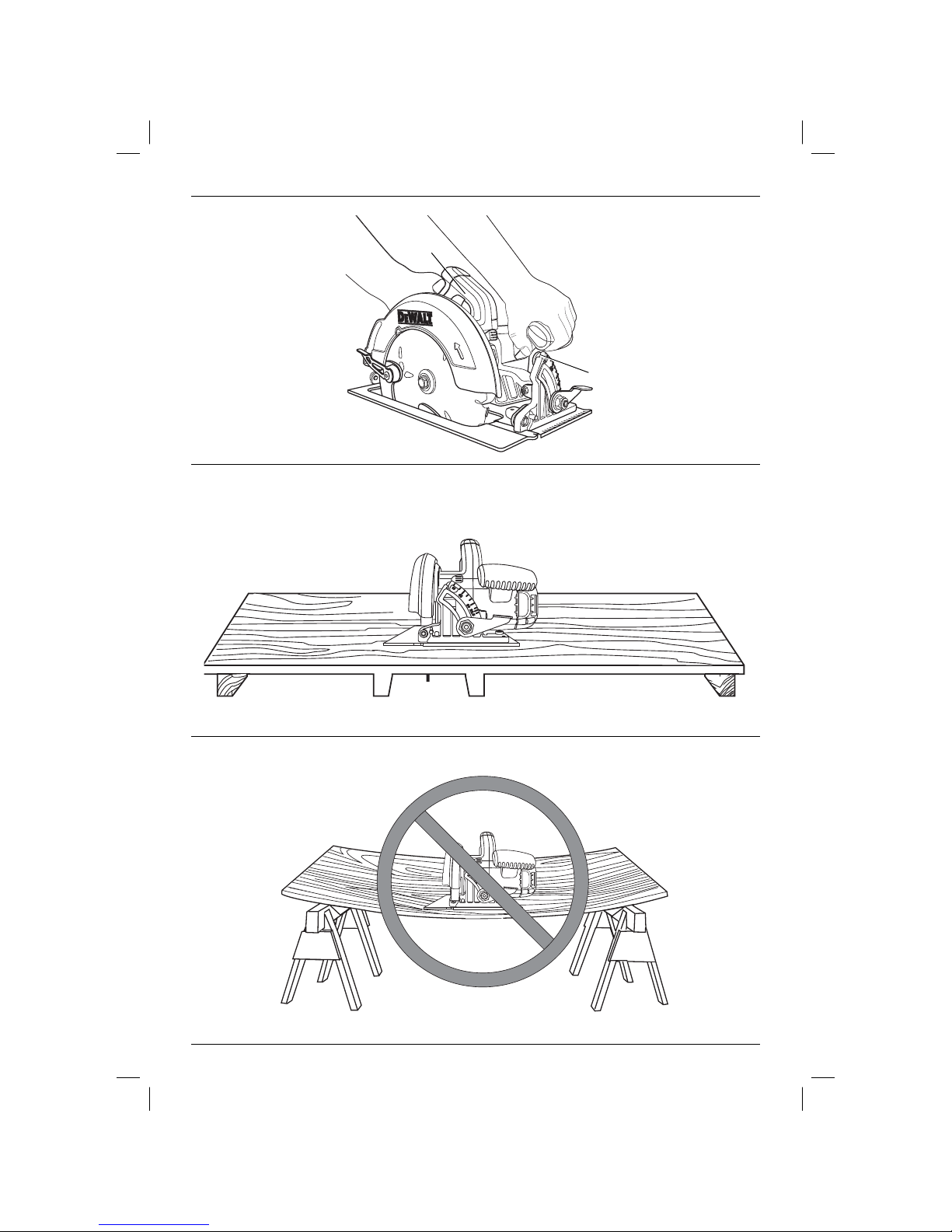

klingen og føre til tilbageslag (fig. 24).
B. Skæring gennem materiale der kun er
understøttet i enderne kan forårsage
tilbageslag. Når materialet svækkes, synker
det og lukket indsnittet og binder klingen
(fig.24).
C. Afskæring af et fritbærende eller
udhængende stykke materiale fra bunden
og op i en lodret retning, kan forårsage
tilbageslag. Det faldende afskæringsstykke
kan klemme klingen.

DANSK
18
D. Afskæring af lange, smalle bånd kan
forårsage tilbageslag. Afskæring af bånd kan
synke eller vride og kan lukke indsnittet og
klemme klingen.
E. Blokering af den nederste
beskyttelsesskærm på en overflade under
det materiale, der skæres, kan midlertidigt
nedsætte operatørens kontrol. Saven kan
delvist løftes ud af snittet og dermed øge
risikoen for vridning af klingen.
2. UKORREKT INDSTILLING AF
SKÆREDYBDE PÅ SAVEN
For at lave det mest effektive snit skal klingen
kun lige stikke så langt frem, at en tand
afdækkes som vist i figur 8. Dette gør det muligt
for skoen at understøtte klingen og minimere
drejning og klemning i materialet. Se afsnittet
Justering af dybdeskæring.
3. VRIDNING AF KLINGE (FEJLJUSTERING
AF SNIT)
A. Hårdere tryk kan med medføre vridning af
klingen.
B. Hvis du prøver at dreje saven i snittet
(forsøger at gå tilbage på den afmærkede
linje) kan medføre vridning af klingen.
C. Hvis du rækker for langt eller betjener saven
med dårlig kropskontrol (ikke er i balance),
kan det medføre vridning af klingen.
D. Ændring af håndgreb eller kropsposition
under skæring kan medføre vridning af
klingen.
E. Drejning af saven for at fritlægge klingen kan
medføre vridning.
4. ANVENDELSE AF SLØVE ELLER
SNAVSEDE KLINGER
Sløve klinger forårsager øget belastning af
saven. Som kompensation vil en operatør
normalt trykke hårdere, hvilket belaster enheden
yderligere og fremmer vridning af klingen i
indsnittet. Slidte klinger kan også have en
utilstrækkelig kropsfrigang, hvilket øger risikoen
for binding og øget belastning.
5. GENSTART AF ET SNIT MED
KLINGETÆNDERNE FASTKLEMT IMOD
MATERIALET
Saven skal bringes op til fuld driftshastighed,
før du starter på et snit eller genstarter et snit,
efter enheden har været stoppet med klingen
i indsnittet. Hvis du ikke gør det, kan resultatet
blive motorstop eller tilbageslag.
Alle andre forhold, som kunne forårsage klemning,
binding, vridning eller fejljustering af klingen,
kan forårsage tilbageslag. Se afsnittene Ekstra
specielle sikkerhedsinstruktioner for alle
rundsave og Klinger for procedurer og teknikker,
som vil minimere risikoen for tilbageslag.
Justering af skæredybde (fig. 6–8)
1. Løft dybdejusteringsgrebet (q) for at løsne.

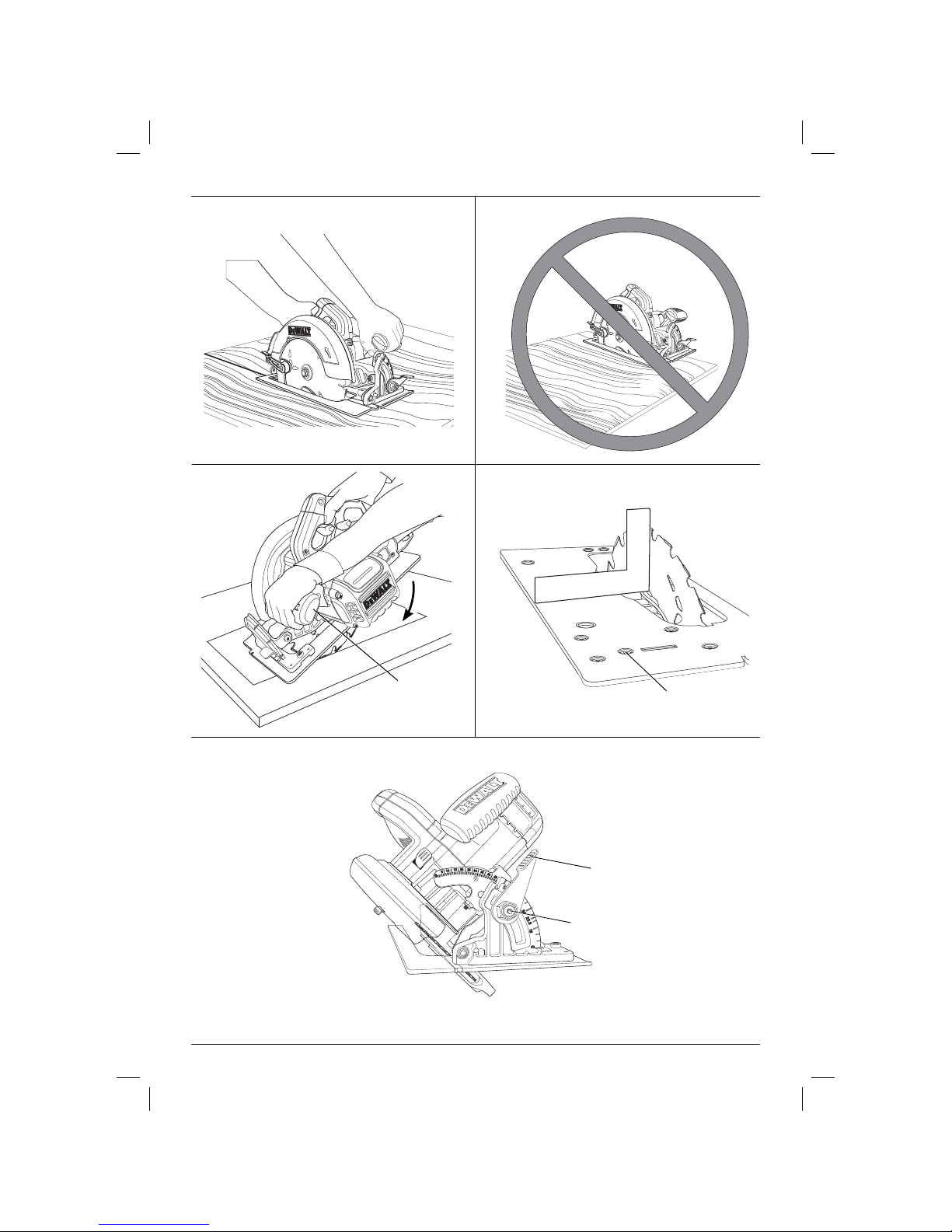

2. Du opnår den korrekte skæredybde
ved at rette det passende mærke på
dybdejusteringsremmen (s) ind efter indhakket
(r) på øverste klingens beskyttelsesskærm.
3. Spænd dybdejusteringsgrebet.
4. For den mest effektive skærehandling ved
hjælp af en savklinge i hårdtmetal, indstil
dybdejusteringen, således at omkring halvdelen
af en tand projekteres under overfladen på det
træ, der skal skæres.
5. I figur 8 vises en metode til at kontrollere den
korrekte skæredybde. Læg et stykke af det
materiale, som du planlægger at save i, langs
med klingen som vist i figuren og iagttag hvor
meget tanden projekterer under materialet.
JUSTERING AF DYBDEJUSTERINGSGREBET (FIG. 7)
Det kan være en fordel at justere
dybdejusteringsgrebet (q). Den kan løsne sig
med tiden og ramme fundamentspladen før
fastspænding.
Sådan strammes grebet:
1. Hold dybdejusteringsgrebet (q) og løsn
låsemøtrik (t).
2. Justér dybdejusteringsgrebet ved at dreje det i
den ønskede retning ca. 1/8 omdrejning.
3. Spænd igen møtrik.
Justering af smigsnitvinkel (fig. 9)
Smigsnitvinkles justeringsmekanisme (h) kan justeres
mellem 0° og 57°.
Du kan opnå større nøjagtighed ved skæring ved at
bruge de fine justeringsafmærkninger, der findes på
drejetapbeslaget (v).
1. Løft smigjusteringsgrebet (g) for at løsne.
2. Vip fundamentspladen til den ønskede vinkel
ved at rette finsmigmarkør (u) ind efter det
ønskede mærke på drejetapbeslaget(v).
3. Sænk smigjusteringsgrebet for at spænde det
igen.
