DW7231
Miter Saw Mounting Brackets
Dispositifs de fixation de scie à onglet
Soportes de montaje para ingleteadora

2
English
DW7231 Miter Saw Mounting Brackets
A
C
B

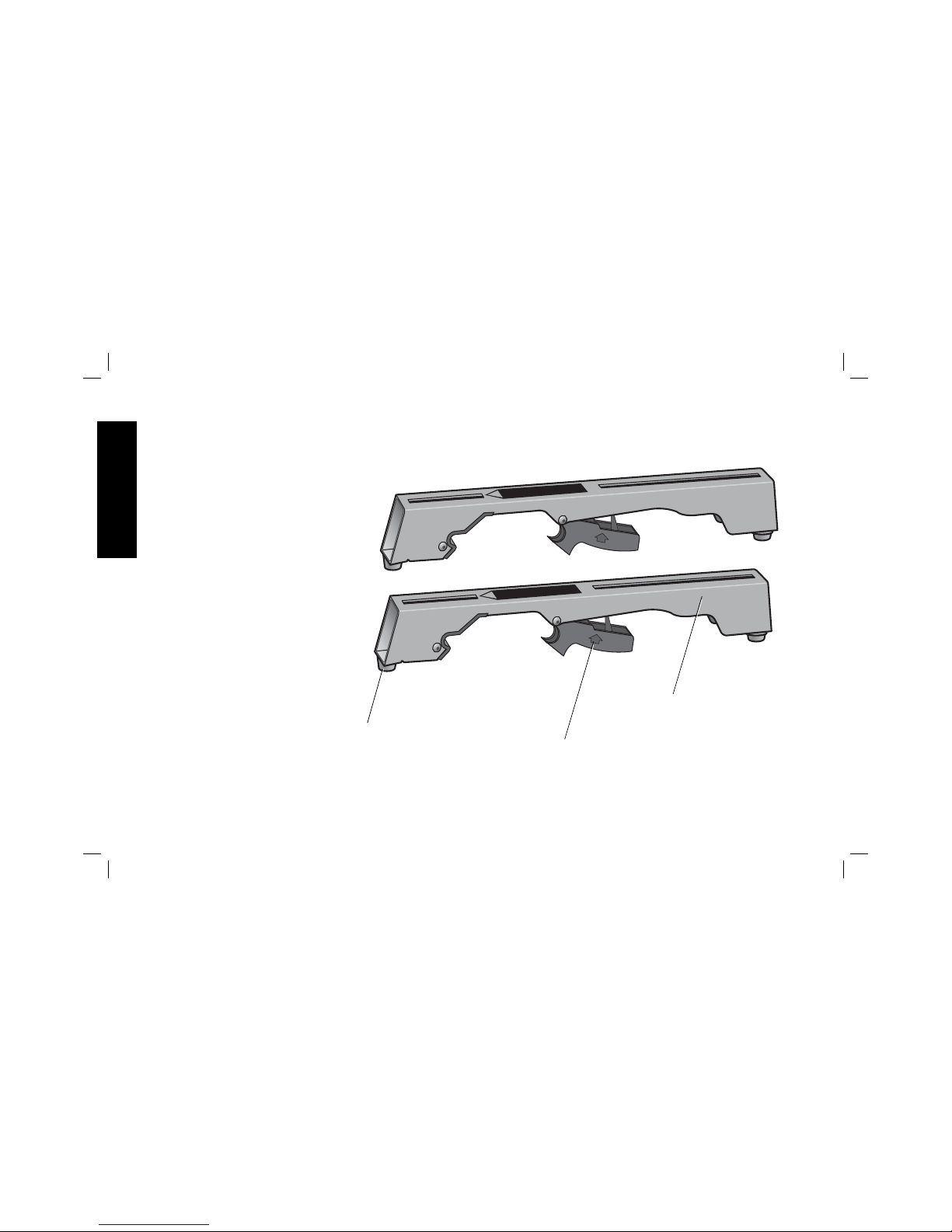

FIG. 1

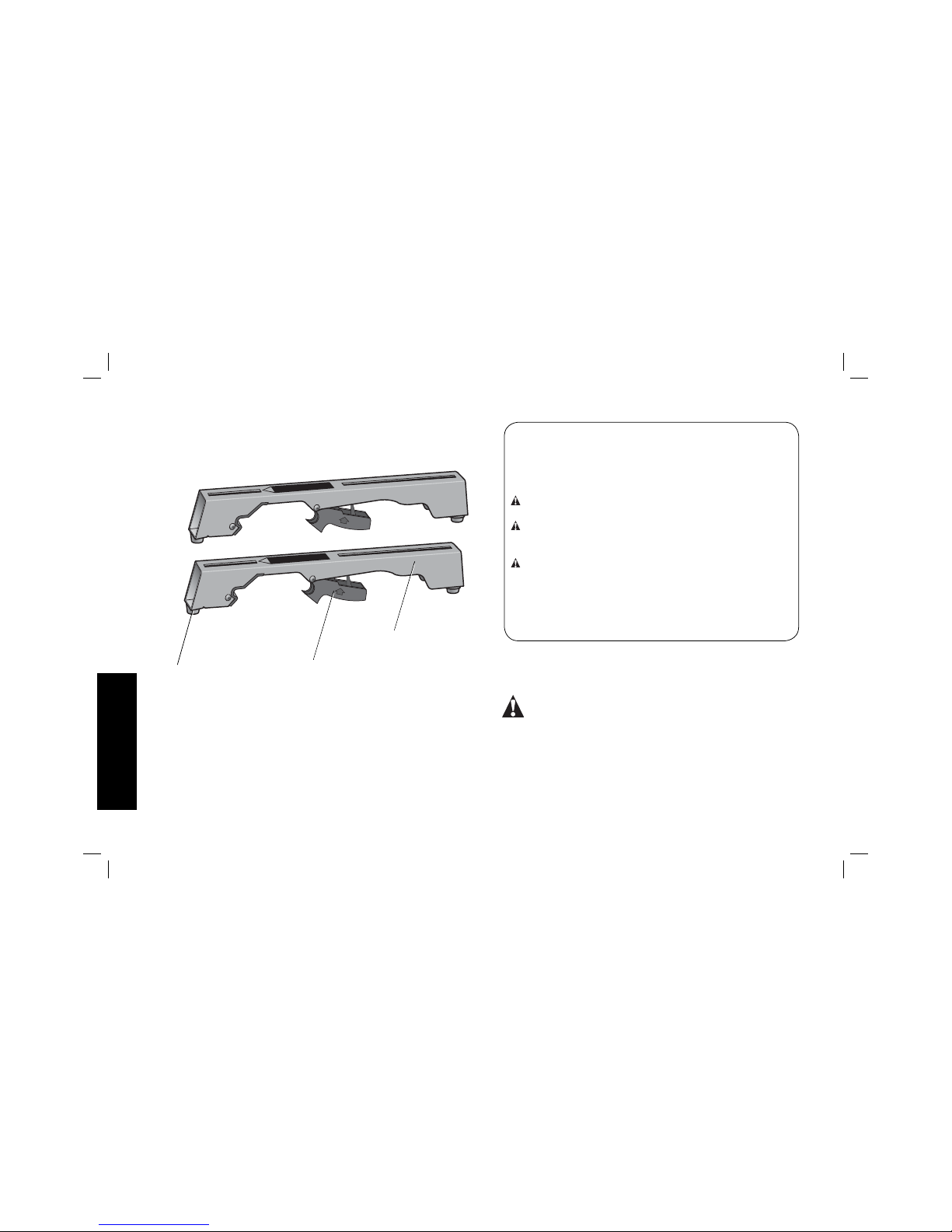

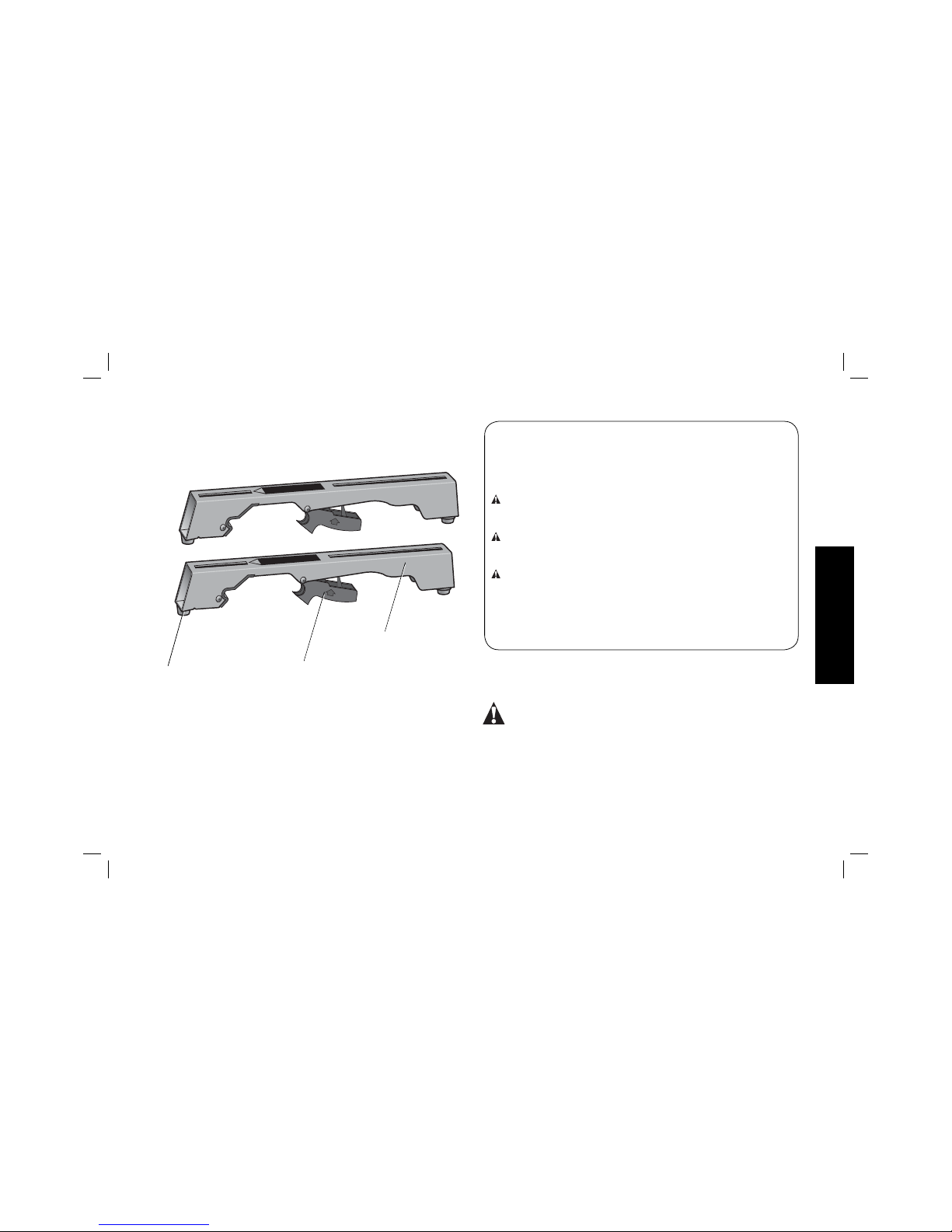

Components List
A. Mounting brackets
B. Release levers
C. Non-marring feet

1
English
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR
ANY D
E WALT TOOL, CALL US TOLL FREE AT: 1-800-4-DEWALT
(1-800-433-9258)
WARNING: For your own safety, read the miter stand
instruction manual before using any accessory. Failure to
heed these warnings may result in personal injury and serious
damage to the miter stand and the accessory. When servicing
this tool, use only identical replacement parts.
Tools Required
• Drill with 3/8" (9.5 mm) drill bit (Not required for DEWALT Miter
Saws)
• Crosshead #2 screwdriver
• 1/2" (13mm) Wrench
General Safety Instructions for Stand
Accessories
WARNING: To reduce the risk of personal injury:
• ALWAYS use eye protection. All users and bystanders must
wear eye protection that conforms to ANSI Z87.1.
• ALWAYS check the stability of the miter saw stand and the miter
saw attached to it before putting the stand or the saw into use.
•DO NOT mount any power tool other than a miter saw to this
stand. Mounting other power tools to this stand could result in
severe personal injury.
• DO NOT exceed the weight these brackets can hold. Each
bracket can support up to 250 lbs. (113 kg) when loaded directly
over the stand main beam. Do not exceed weight rating of the
stand.
• Follow the mounting instructions carefully. Fasten the miter saw to
the saw mounting brackets securely as instructed.
• DO NOT modify or use stand for operations for which it is
unintended.
• DO NOT use the stand on uneven surfaces. The stand is designed
to be used on a flat, stable surface.
• DO NOT use on a slippery surface. The stand load capacity is
greatly reduced when used on slippery surfaces.
Components (Fig. 1)
WARNING: Never modify the stand or any part of it. Damage or
personal injury could result.
Refer to Figure 1 for Components List.
Definitions: Safety Guidelines
The definitions below describe the level of severity
for each signal word. Please read the manual and pay attention
to these symbols.
DANGER: Indicates an imminently hazardous situation which,
if not avoided, will result in death or serious injury.
WARNING: Indicates a potentially hazardous situation which, if
not avoided, could result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if
not avoided, may result in minor or moderate injury.
NOTICE: Indicates a practice not related to personal injury
which, if not avoided, may result in property damage.

2
English
ASSEMBLY
DW7231 DEWALT Miter Saw Mounting
Method (Fig. 2, 3)
WARNING: To reduce the risk of injury, turn unit off,
disconnect machine from power source before assembling
the miter saw to the miter saw stand. An accidental start-up can
cause injury.
WARNING: Stability Hazard. You must use the Universal
Miter Saw Mounting Method when mounting a miter saw not
manufactured by DEWALT to this miter saw stand.
WARNING: To reduce the risk of personal injury, be sure the miter
saw is fully anchored on the stand.
WARNING: For your own safety, read and understand the miter saw
instruction manual before using. Failure to heed these warnings may
result in personal injury and serious damage to the miter saw and the
accessory.

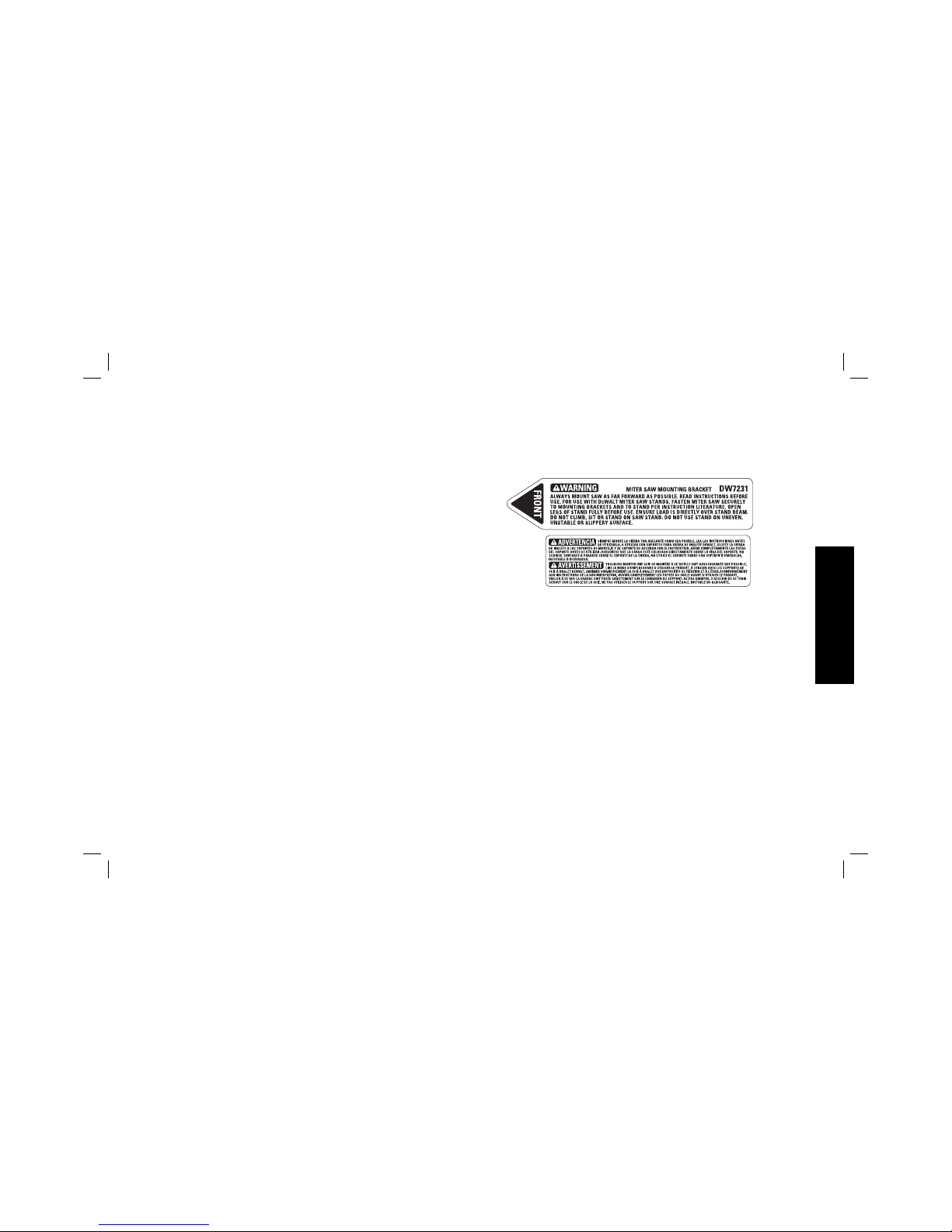

1. Place saw in operational position with blade facing you. Align with
label on the mounting bracket showing front.
2. Place a spacer, such as a 2 x 4, under one side of the miter saw
to hold the saw’s mounting feet above the work surface.
3. Hold a mounting bracket under the saw and feed a carriage bolt
(hardware bag) up through the bracket and the foot of the saw.
NOTE: See DW7231 Hardware Selection Chart for the correct
mounting hardware procedures for DEWALT miter saws. Follow all
instructions properly, otherwise the miter saw's table rotation may
be obstructed.
DW7231 HARDWARE SELECTION CHART
Left Side Right Side
DW703 1 1
DW705 1 1
DW706 1 1
DW708 1 2
DW712 1 2
DW713 1 1
DW715 1 1
DW716 1 1
DW717 2 1
DW718 3 2
DWS780 3 2
1 = Long screw, Head on bottom
2 = Short screw, Head on bottom
3 = Long screw, Head on top
4. Once the carriage bolt (hardware bag) is installed per DW7231
Hardware Selection Chart, assemble a flat washer, lock washer
and nut onto the bolt. Tighten the bolts finger tight.

3
English
5. Repeat procedure on the other end of the bracket.
6. Move the 2x4 to the other side of the saw to hold the other end
of the saw up in order to access the saw base.
7. Feed carriage bolts through the other bracket and the base of the
saw as before. Ensure both brackets are parallel to each other.
8. To place the saw onto the stand, grasp and lift saw by mounting
bracket assembly by the release levers. These levers do not lock
the saw laterally in place but merely serve as a means of mounting
the saw to the beam.

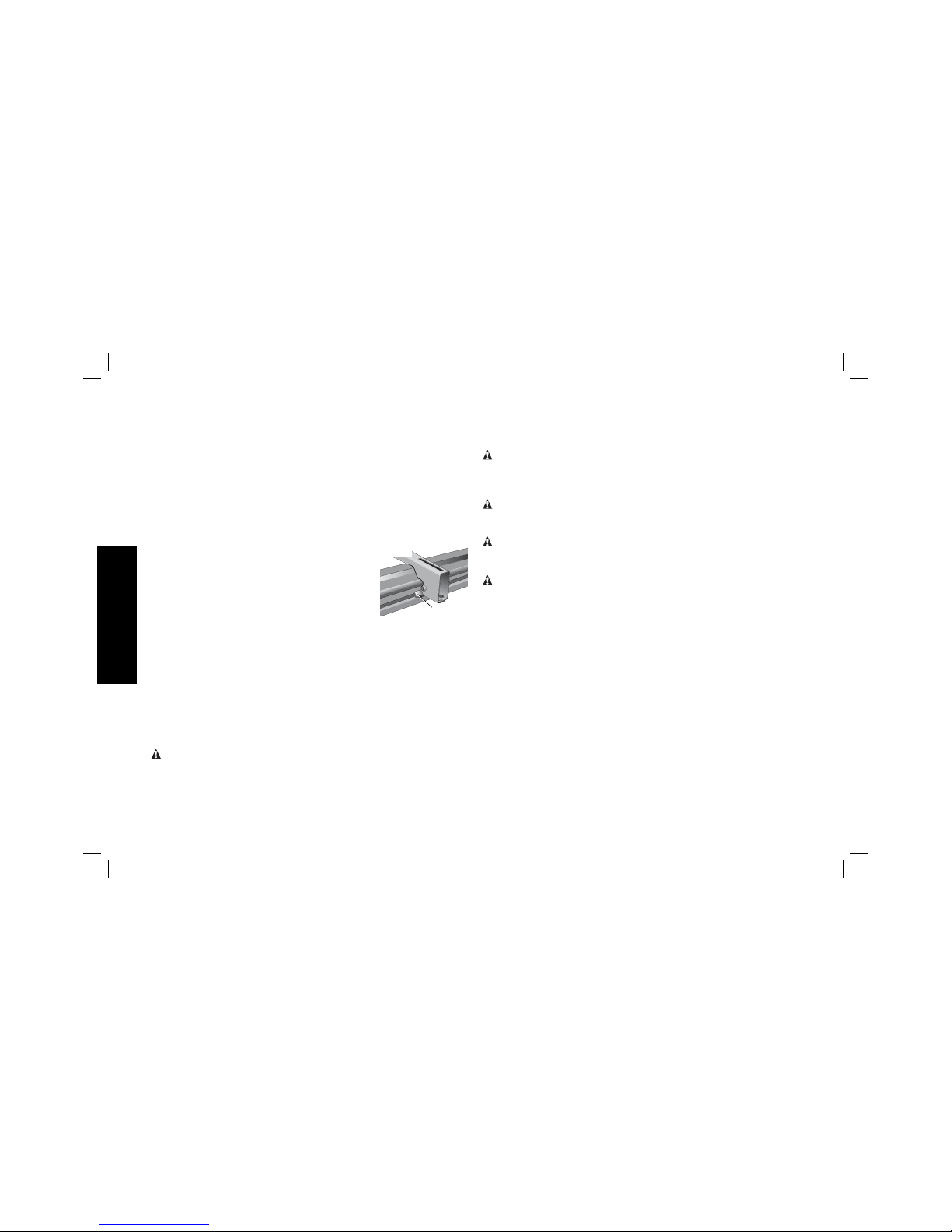

FIG. 2
9. Approach the beam with saw/bracket
D
FIG. 3
assembly tilting toward your body slightly.
Engage the concave front lip of the
mounting bracket with rounded edge of
beam. One of the brackets must engage
the locator clip (D) to prohibit lateral
movement of the saw during use.
10. When front edge of the beam and locking locator clip are
engaged, a slight downward pivot will allow secure engagement
of the release levers to the back of the beam. Rock the saw gently
on the brackets to verify locking in position.
11. Adjust the saw position as necessary to have the blade
perpendicular to the beam when in the 0 degree miter position.
12. Tighten the four nuts holding the saw to the brackets securely.
WARNING: For your own safety, read and understand the miter saw
instruction manual before using. Failure to heed these warnings may
result in personal injury and serious damage to the miter saw and the
accessory.
DW7231 Universal Miter Saw Mounting
Method (Fig. 1, 3–5)
WARNING: To reduce the risk of injury, turn unit off,
disconnect machine from power source before assembling
the miter saw to the miter saw stand. An accidental start-up can
cause injury.
WARNING: Stability Hazard. You must use the plywood mounting
method described in the following instructions when mounting a miter
saw not manufactured by DEWALT to this miter saw stand.
WARNING: To reduce the risk of personal injury, be sure the miter
saw is fully anchored on the stand.
WARNING: For your own safety, read and understand the miter saw
instruction manual before using. Failure to heed these warnings may
result in personal injury and serious damage to the miter saw and the
accessory.
NOTE: If you do not have a DEWALT miter saw, you must use 3/4"
(19mm) plywood to mount your miter saw.
The plywood must be a minimum of 4" (101.6mm) wider than the the
largest width of the miter saw base. The plywood should be at least as
deep as the smallest depth of the miter saw base or a minimum of 16"
(406.4mm) if miter saw base is smaller. Ensure the plywood is square.
1. Once the Plywood size has been determined, drill 3/8" (9.5mm)
holes 1" (25.5 mm) from the front corners of plywood, 15"
(355mm) apart and 1" (25.5mm) from the sides.
2. Place DW7231 mounting brackets onto the stand:
a. Grasp and squeeze release levers (B).

4
English
6. The miter saw should be mounted to plywood using holes in the
miter saw base. The hardware size will be determined by the holes
in the miter saw base. Hardware should be 1-1/4" (31.8 mm)
longer than the maximum height of the miter saw base at each
mounting location.
a. Transfer location of mounting holes from miter saw base to
plywood.
b. Drill holes accordingly to the size of the hardware chosen.
NOTE: Hardware must be purchased to mount miter saw to
plywood. All purchased hardware should be a minimum of
Grade 5 or Class 8.8.
c. Secure miter saw to plywood as shown in Figure 5. Saw base
(E), 3/4" (19 mm) plywood (I), flat washer (F), lock washer (H)
and nut (G).
b. Engage the concave front lip of the mounting bracket with
rounded front edge of beam. One of the mounting brackets
must be engaged in the locator clip (D) to prohibit lateral
movement of the saw during use.
3. When the front edge of beam and locator clip are engaged, a slight
downward pivot will allow secure engagement of the release levers
to the back of the beam. Follow same procedure with second
mounting bracket at the appropriate position on the beam for the
size of the plywood.
4. Place plywood onto mounting brackets and align drilled holes
with slots in mounting brackets. Refer to DW7231 Hardware
Selection Chart and use either Method 1 or 2 to secure plywood
to mounting brackets.
5. Use 1/2" (13mm) wrench to tighten hardware.

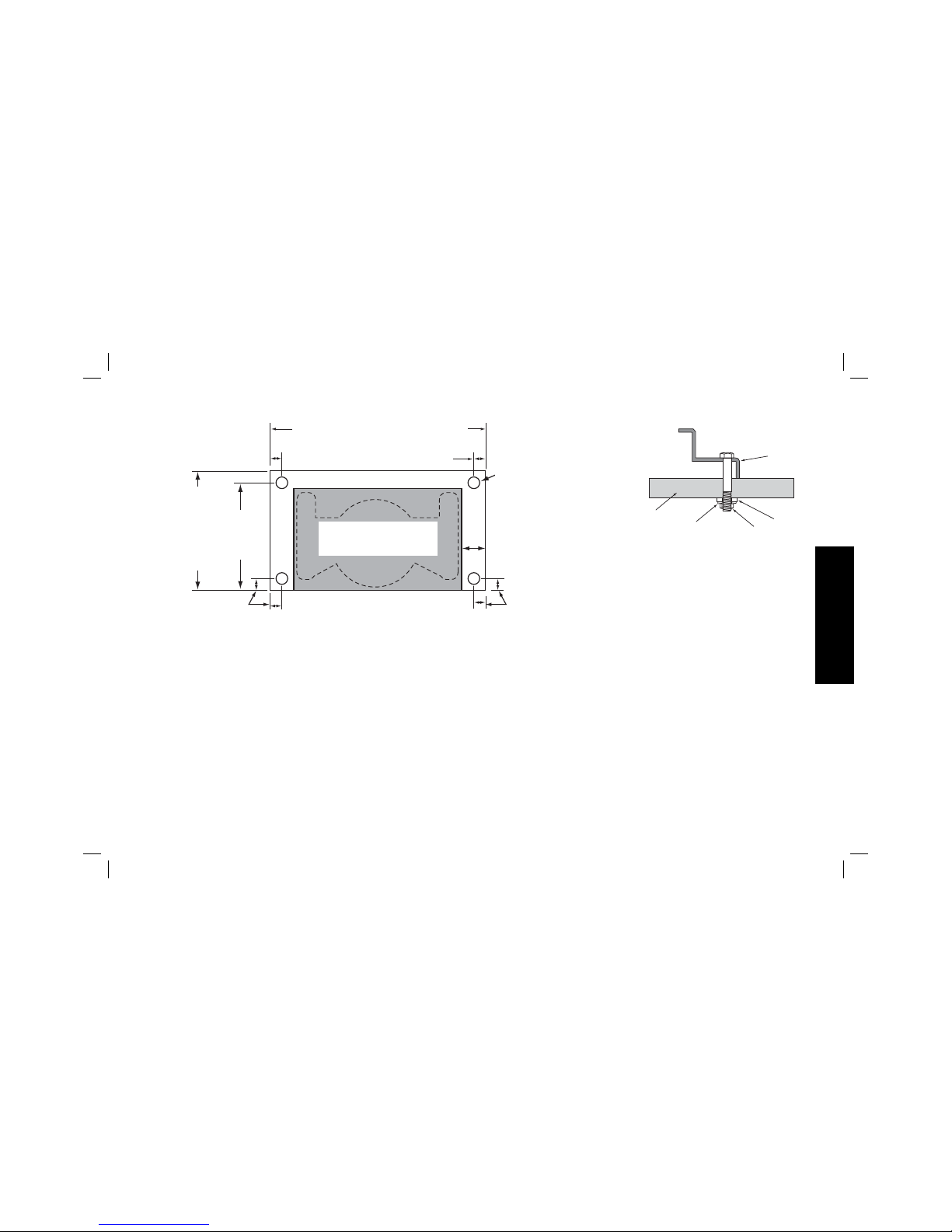

WIDTH OF SAW + 4" (101.6mm)
1" (25.5mm)
1" (25.5mm)
3/8" (9.5mm)
DIAMETER
HOLES, ALL 4
CORNERS
2" (50.8mm)
MINIMUM BOTH
SIDES
15"
((381mm)
BOTH
SIDES
MINIMUM OF
16" (406.4mm)
MUST BE AT
LEAST AS
DEEP AS THE
SAW BEING
MOUNTING
1" (25.5mm)
1" (25.5mm)
MOUNT MITER
SAW IN SHADED
AREA
FIG. 4
E
I
HG
F
FIG. 5

5
English
NOTE: Ensure a flat washer (F) is used between plywood (I)and
lock washer (G).
d. Tighten all hardware.
Removing the Saw
Once the miter saw is fastened to the brackets, it can be removed by
grasping the release levers, pulling up slightly to clear the beam and
can be set down on the rubber feet for transportation or cleaning.
Accessories
WARNING: Since accessories, other than those offered by
DEWALT, have not been tested with this product, use of such
accessories with this tool could be hazardous. To reduce the risk of
injury, do not create unstable conditions and use only with DEWALT
miter saws and work stands.
Recommended accessories for use with your tool are available at
extra cost from your local dealer or authorized service center. If you
need assistance in locating any accessory, please contact DEWALT
Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,
call 1-800-4-DEWALT (1-800-433-9258) or visit our website www.
dewalt.com.
COMPATIBLE PRODUCTS
DW723 – Heavy-Duty miter saw stand
DWX723 – Heavy-Duty miter saw stand
DWX724 – Compact miter saw stand
DWX725 – Heavy-Duty work stand
Repairs
To assure product SAFETY and RELIABILITY, repairs, maintenance
and adjustments should be performed by a DEWALT factory service
center, a DEWALT authorized service center or other qualified service
personnel. Always use identical replacement parts.
Register Online
Thank you for your purchase. Register your product now for:
• WARRANTY SERVICE: Registering your product will help you
obtain more efficient warranty service in case there is a problem
with your product.
• CONFIRMATION OF OWNERSHIP: In case of an insurance
loss, such as fire, flood or theft, your registration of ownership will
serve as your proof of purchase.
• FOR YOUR SAFETY: Registering your product will allow us to
contact you in the unlikely event a safety notification is required
under the Federal Consumer Safety Act.
Register online at www.dewalt.com/register.
Three Year Limited Warranty
DEWALT will repair, without charge, any defects due to faulty materials
or workmanship for three years from the date of purchase. This
warranty does not cover part failure due to normal wear or tool abuse.
For further detail of warranty coverage and warranty repair information,
visit www.dewalt.com or call 1-800-4-DEWALT (1-800-433-9258).
This warranty does not apply to accessories or damage caused where
repairs have been made or attempted by others. This warranty gives
you specific legal rights and you may have other rights which vary in
certain states or provinces.
In addition to the warranty, DEWALT tools are covered by our:
1 YEAR FREE SERVICE
DEWALT will maintain the tool and replace worn parts caused by
normal use, for free, any time during the first year after purchase.

6
English
90 DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of your
DEWALT Power Tool, Laser, or Nailer for any reason, you can return it
within 90 days from the date of purchase with a receipt for a full refund
– no questions asked.
LATIN AMERICA: This warranty does not apply to products sold
in Latin America. For products sold in Latin America, see country
specific warranty information contained in the packaging, call the local
company or see website for warranty information.
FREE WARNING LABEL REPLACEMENT: If your warning labels
become illegible or are missing, call 1-800-4-DEWALT (1-800-433-
9258) for a free replacement.

Français
7
Définitions: lignes directrices en
matière de sécurité
Les définitions ci-dessous décrivent le niveau de danger pour
chaque mot-indicateur employé. Lire le mode d’emploi et porter
une attention particulière à ces symboles.
DANGER : indique une situation dangereuse imminente qui,
si elle n’est pas évitée, entraînera la mort ou des blessures
graves.
AVERTISSEMENT : indique une situation potentiellement
dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort
ou des blessures graves.
ATTENTION: indique une situation potentiellement dangereuse
qui, si elle n’est pas évitée, pourrait entraîner des blessures
légères ou modérées.
AVIS : indique une pratique ne posant aucun risque de
dommages corporels mais qui par contre, si rien n’est fait pour
l’éviter, pourrait poser des risques de dommages matériels.
EN CAS DE QUESTIONS OU DE COMMENTAIRES SUR CET
OUTIL OU SUR TOUT AUTRE OUTIL D
E WALT, APPELEZ-NOUS
SANS FRAIS AU NUMÉRO SUIVANT : 1 (800) 4-D
E WALT
(1 [phone])
AVERTISSEMENT: pour votre sécurité, lire le manuel de
l’utilisateur de l’établi de scie à onglet avant l’utilisation de
tout accessoire. Tout manquement à ces avertissements
augmente les risques de dommages corporels, et les risques
d’endommager sérieusement l’établi de scie à onglet et ses
accessoires. Lors de la maintenance de cet outil, n’utiliser que
des pièces de rechange identiques.
A
B
C
DW7231 – Dispositifs de fixation de scie
à onglet
FIG. 1
Description
A. Dispositifs de fixation
B. Leviers de déverrouillage
C. Patins anti-rayures

Français
8
Outils nécessaires:
• Perceuse munie d’une mèche de 9,5mm (3/8po) (inutile avec les
scies à onglet DEWALT)
• Tournevis en croix #2
• Clé de 13mm (1/2po)
Consignes générales de sécurité relatives
aux établis
AVERTISSEMENT : pour réduire tout risque de dommages
corporels:
• Porter SYSTÉMATIQUEMENT une protection oculaire. Tout
utilisateur ou individu présent doit porter une protection oculaire
homologuée ANSI Z87.1.
• Vérifer SYSTÉMATIQUEMENT la stabilité de l’établi de scie à
onglet, celle de la scie à onglet qui lui est rattachée, avant toute
utilisation de l’établi et de la scie.
•N’installer AUCUN outil électrique autre qu’une scie à onglet sur
cet établi. Le fait de monter tout autre outil sur cet établi augmente
les risques de dommages corporels.
• NE PAS excéder le poids recommandé pour ces dispositifs de
fixation. Chaque dispositif peut soutenir jusqu’à 113 kg (250 lb)
lorsque le poids est directement posé sur le longeron principal de
l’établi. Ne pas excéder le poids maximum recommandé pour cet
établi.
• Respecter attentivement les directives d’assemblage. Fixer
solidement l’outil aux supports de fixation comme indiqué.
• NE PAS modifier ou utiliser le socle pour des fonctions auxquelles
il n’est pas conçu.
• NE PAS utiliser le socle sur une surface inégale. Il est conçu pour
une utilisation sur une surface plane et stable.
• NE PAS l’utiliser sur une surface glissante. La capacité de charge
de l’établi est grandement réduite lorsqu’utilisé sur une surface
glissante.
Description (Fig.1)
AVERTISSEMENT : ne jamais modifier l’outil ni aucun de ses
composants, car il y a risques de dommages corporels ou matériels.
Se reporter à la figure1 pour la Description de l’établi.
MONTAGE
Méthode d’installation de la scie à onglet
DEWALT DW7231 (Fig.2, 3)
AVERTISSEMENT : pour réduire tout risque de dommages
corporels, arrêter et débrancher la scie à onglet du secteur avant de
la monter sur le support de scie à onglet. Tout démarrage accidentel
comporte des risques de dommages corporels.
AVERTISSEMENT: risques d’instabilité. Pour installer une scie à
onglet non fabriquée par DEWALT sur cet établi de scie à onglet, suivre
la Méthode d’installation de scie à onglet universelle.
AVERTISSEMENT : pour réduire tout risque de dommages
corporels, s’assurer que la scie à onglet est fermement arrimée au
support.

Français
9
AVERTISSEMENT : pour votre sécurité, lire et comprendre le
manuel de l’utilisateur de la scie à onglet avant toute utilisation.
Tout manquement à ces avertissements augmente les risques de
dommages corporels, et les risques de sérieusement endommager la
scie à onglet et ses accessoires.
FIG. 2
1. Installez la scie en position opérationnelle avec la lame face à vous.
Alignez-la sur l’étiquette de la ferrure affichant «avant».
2. Placez une barre d’écartement, comme un colombage, sous l’un
des côtés de la scie à onglet pour surélever les pieds de montage
de la scie au-dessus de la surface de travail.
3. Maintenez une ferrure sous la scie et insérez un boulon de
carrosserie (sac pour quincaillerie) au travers de la ferrure et du
pied de scie.
REMARQUE : veuillez consulter le Tableau de sélection
de matériel DW7231 pour connaître la procédure correcte
d’installation des scies à onglet DEWALT . Suivez soigneusement
toutes les directives, pour éviter d’entraver la rotation de la table
de scie à onglet.
TABLEAU DE SÉLECTION DE MATÉRIEL DW7231
Côté gauche Côté droit
DW703 1 1
DW705 1 1
DW706 1 1
DW708 1 2
DW712 1 2
DW713 1 1
DW715 1 1
DW716 1 1
DW717 2 1
DW718 3 2
DWS780 3 2
1 = vis longue, tête dessous
2 = vis courte, tête dessous
3 = vis longue, tête dessus
4. Une fois le boulon de carrosserie (sac de quincaillerie) installé
conformément au Tableau de sélection de matériel DW7231,
insérez une rondelle plate, une rondelle de blocage et un écrou sur
le boulon. Resserrez les boulons à fond manuellement.

Français
10
5. Répétez la procédure à l’autre bout de la ferrure.
6. Déplacez le colombage de l’autre côté de la scie pour le soutenir
et avoir accès à la base de la scie.
7. Insérez les boulons au travers de l’autre ferrure et de la base de la
scie comme indiqué ci-dessus. Assurez-vous que les ferrures sont
bien parallèles.
8. Pour installer la scie sur le support, attrapez et soulevez la scie
par les leviers de dégagement du dispositif de ferrure. Ces leviers
ne servent pas à verrouiller la scie en place latéralement, mais
seulement à installer la scie sur le longeron.
9. Approchez-vous du longeron avec le
D
FIG. 3
dispositif scie/ferrure légèrement incliné
vers votre corps. Engagez la lèvre avant
concave des ferrures sur le rebord arrondi
du longeron. L’une des ferrures doit
s’enclencher dans l’agrafe de
positionnement (D) pour éviter tout
mouvement latéral de la scie pendant son utilisation.
10. Lorsque le bord avant du longeron et l’agrafe de positionnement
sont verrouillés, un léger pivotement vers le bas permettra
d’engager les leviers postérieurs à l’arrière du longeron. Essayez
de remuer légèrement la scie sur les ferrures pour vérifier qu’elle
est bien verrouillée en place.
11. Ajustez la position de la scie comme nécessaire de façon à ce que
la lame soit perpendiculaire au longeron en position de zéro degré
d’onglet.
12. Resserrez les quatre écrous arrimant la scie aux ferrures.
AVERTISSEMENT : Pour votre sécurité, lire et comprendre
le manuel de l’utilisateur de la scie à onglet avant toute utilisation.
Tout manquement à ces avertissements augmente les risques de
dommages corporels, et les risques de sérieusement endommager la
scie à onglet et ses accessoires.
Méthode d’installation de scie à onglet
universelle DW7231 (Fig.1, 3 à 5)
AVERTISSEMENT : pour réduire tout risque de dommages
corporels, arrêter et débrancher la scie à onglet du secteur
avant de la monter sur le support de scie à onglet. Tout
démarrage accidentel comporte des risques de dommages corporels.
AVERTISSEMENT: risques d’instabilité. Pour installer une scie à
onglet non fabriquée par DEWALT sur cet établi de scie à onglet, suivre
la méthode d’installation sur contreplaqué suivante.
AVERTISSEMENT : pour réduire tout risque de dommages
corporels, s’assurer que la scie à onglet est fermement arrimée au
support.
AVERTISSEMENT : pour votre sécurité, lire et comprendre le
manuel de l’utilisateur de la scie à onglet avant toute utilisation.
Tout manquement à ces avertissements augmente les risques de
dommages corporels, et les risques d’endommager sérieusement la
scie à onglet et ses accessoires.
REMARQUE: si votre scie n’est pas une scie à onglet DEWALT, un
morceau de contreplaqué de 19mm (3/4po) sera nécessaire pour y
fixer la scie à onglet.
Le contreplaqué doit excéder d’au moins 101,6mm (4po) la partie la
plus large de la base de la scie à onglet. Le contreplaqué doit être au
moins aussi profond que la profondeur minimale de la base de la scie
à onglet, ou mesurer au minimum 406,4mm (16po) si la base de scie
à onglet est plus petite. Veillez à ce que le contreplaqué soit bien carré.
1. Une fois la taille du contreplaqué déterminée, percez des trous
de 9,5 mm (3/8 po) à 25,5 mm (1 po) des angles avant du
contreplaqué, tous les 355mm (15po) et à 25,5mm (1po) des
bords.
2. Placez les dispositifs de fixation DW7231 sur l’établi:
a. Attrapez et appuyez sur les leviers de déverrouillage (B).

Français
11
b. Engagez la lèvre avant concave du dispositif de fixation sur le
rebord arrondi avant du longeron. L’un des dispositifs de fixation
doit s’enclencher dans l’agrafe de positionnement (D) pour
éviter tout mouvement latéral de la scie pendant son utilisation.
3. Lorsque le bord avant du longeron et l’agrafe de positionnement
sont verrouillés, un léger pivotement vers le bas permettra
d’arrimer les leviers de déverrouillage à l’arrière du longeron.
Suivez la même procédure avec le second dispositif de fixation
sur la position appropriée sur le longeron en fonction de la taille du
contreplaqué.
4. Placez le contreplaqué sur les dispositifs de fixation et alignez les
trous percés sur les orifices des dispositifs de fixation. Reportez-
vous au Tableau de sélection de matériel DW7231 et utilisez
la méthode1 ou 2 pour arrimer le contreplaqué aux dispositifs de
fixation.
5. Utilisez la clé de 13mm (1/2 po) pour resserrer la quincaillerie.
6. La scie à onglet doit être montée sur le contreplaqué à l’aide
des trous sur la base de la scie à onglet. La taille du matériel est
fonction des trous de la base de la scie à onglet. La quincaillerie
devrait dépasser d’au moins 31,8 mm (1-1/4po) de la hauteur
maximale de la base de la scie à onglet sur chaque point
d’assemblage.
a. Marquez l’emplacement des trous de montage de la base de la
scie à onglet sur le contreplaqué.
E
I
HG
F
FIG. 5
LARGEUR DE SCIE + 101,6mm (4po)
25,5mm (1po) DIAMÈTRE DE
TROUS: 9,5mm
(3/8po), DANS
LES
4 COINS
MINIMUM DE
50,8mm (2po) DE
CHAQUE CÔTÉ
381mm
(15po) DE
CHAQUE
CÔTÉ
406,4mm
(16po) MINIMUM
DOIT ÊTRE
AUSSI LARGE
QUE LA BASE
DE LA SCIE
INSTALLÉE
MONTAGE DE LA SCIE DE
BÂTI DANS LE
SECTEUR OMBRAGÉ
FIG. 4
25,5mm (1po)
25,5mm (1po) 25,5mm (1po)

Français
12
PRODUITS COMPATIBLES
DW723 – Établi industriel de scie à onglet
DWX723 – Établis industriels de scie à onglet
DWX724 – Établis compacts de scie à onglet
DWX725 – Établi industriel
Réparations
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations,
l’entretien et les réglages doivent être réalisés par un centre de
réparation en usine DEWALT, un centre de réparation autorisé DEWALT
ou par un personnel de réparation professionnel. Toujours utiliser des
pièces de rechange identiques.
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant votre produi:
• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous
permettra de vous prévaloir du service de réparations sous
garantie de façon plus efficace dans le cas d’un probléme avec le
produit.
• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée
par un incendie, une inondation ou un vol, cette preuve de
propriété vous servira de preuve auprès de votre compagnie
d’assurances.
• SÉCURITÉ: l’enregistrement de votre produit nous permettra
de communiquer avec vous dans l’éventualité peu probable de
l’envoi d’un avis de sécurité régi par la loi fédérale américaine de
la protection des consommateurs.
Registre en ligne à www.dewalt.com/register.
b. Percez les trous en fonction de la taille de la quincaillerie choisie.
REMARQUE : la quincaillerie nécessaire à l’installation de la
scie à onglet sur le contreplaqué est vendue séparément. Toute
quincaillerie utilisée doit être d’un grade 5 ou de classe 8.8
minimum.
c. Arrimez la scie à onglet au contreplaqué, comme illustré en
figure5. Base de la scie (E), contreplaqué 19 mm (3/4po) (I),
rondelle plate (F), rondelle de blocage (H) et écrou (G).
REMARQUE : veillez à utiliser une rondelle plate (F) entre le
contreplaqué (I) et la rondelle de blocage (G).
d. Resserrez l’ensemble de la quincaillerie.
Dégagement de la scie
Lorsque la scie à onglets est fixée au support au moyen des ferrures,
on peut la dégager en la saisissant par les leviers de dégagement et en
la soulevant légèrement de manière à la libérer du longeron. Une fois
la scie retirée, on peut la déposer sur les pattes en caoutchouc pour
la transporter ou la nettoyer.
Accessoires
AVERTISSEMENT : comme les accessoires autres que ceux
offerts par DEWALT n’ont pas été testés avec ce produit, leur utilisation
avec cet appareil pourrait comporter un danger. Pour réduire tout
risque de dommages corporels, éviter toute condition précaire et
utiliser seulement des scies à onglet et établi DEWALT.
Les accessoires recommandés pour votre outil peuvent être achetés
auprès du distributeur local ou d’un centre de réparation agréé. Si vous
avez besoin d’assistance pour trouver un accessoire pour votre outil,
veuillez contacter DEWALT Industrial Tool Co., 701 East Joppa Road,
Baltimore, MD 21286, États-Unis, composer le 1(800) 4-DEWALT
(1-800-433-9258) ou visiter notre site Web à www.dewalt.com.

Français
13
REMPLACEMENT GRATUIT DES ÉTIQUETTES
D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent
illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800
4-DEWALT) pour en obtenir le remplacement gratuit.
Garantie limitée de trois ans
DEWALT réparera, sans frais, tout produit défectueux causé par un
défaut de matériel ou de fabrication pour une période de trois ans à
compter de la date d’achat. La présente garantie ne couvre pas les
pièces dont la défectuosité a été causée par une usure normale ou
l’usage abusif de l’outil. Pour obtenir de plus amples renseignements
sur les pièces ou les réparations couvertes par la présente garantie,
visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800
4-DEWALT). Cette garantie ne s’applique pas aux accessoires et ne
vise pas les dommages causés par des réparations effectuées par un
tiers. Cette garantie confère des droits légaux particuliers à l’acheteur,
mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état
ou d’une province à l’autre.
En plus de la présente garantie, les outils DEWALT sont couverts par
notre :
CONTRAT D’ENTRETIEN GRATUIT D’UN AN
DEWALT entretiendra l’outil et remplacera les pièces usées au cours
d’une utilisation normale et ce, gratuitement, pendant une période
d’un an à compter de la date d’achat.
GARANTIE DE REMBOURSEMENT DE 90 JOURS
Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que
ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse
DEWALT, celui-ci peut le retourner, accompagné d’un reçu, dans les
90 jours à compter de la date d’achat pour obtenir un remboursement
intégral, sans aucun problème.
AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus
en Amérique latine. Pour ceux-ci, veuillez consulter les informations
relatives à la garantie spécifique présente dans l’emballage, appeler
l’entreprise locale ou consulter le site Web pour les informations
relatives à cette garantie.

Español
14
Definiciones: Normas de
seguridad
Las siguientes definiciones describen el nivel de gravedad de
cada palabra de señal. Lea el manual y preste atención a estos
símbolos.
PELIGRO: Indica una situación de peligro inminente que, si
no se evita, provocará la muerte o lesiones graves.
ADVERTENCIA: Indica una situación de peligro potencial
que, si no se evita, podría provocar la muerte o lesiones
graves.
ATENCIÓN: Indica una situación de peligro potencial que,
si no se evita, posiblemente provocaría lesiones leves o
moderadas.
AVISO: Se refiere a una práctica no relacionada a lesiones
corporales que de no evitarse puede resultar en daños a la
propiedad.
SI TIENE ALGUNA DUDA O ALGÚN COMENTARIO SOBRE ÉSTA
U OTRA HERRAMIENTA DEWALT, LLÁMENOS AL NÚMERO
GRATUITO: 1-800-4-DEWALT (1-800-433-9258)
ADVERTENCIA: Por su propia seguridad, lea el
manual de instrucciones del soporte de la ingleteadora
antes de utilizar cualquier accesorio. De no seguir estas
advertencias podrían producirse lesiones corporales y
graves daños al soporte de la ingleteadora y al accesorio.
Al proceder al mantenimiento de esta herramienta, utilice
únicamente refacciones idénticas.
A
B
C
DW7231 Soportes de montaje para
ingleteadora
FIG. 1
Lista de componentes
A. soportes de montaje
B. Palancas de liberación
C. Pies que no marcan

Español
15
• NO utilice la base sobre superficies desniveladas. La base fue
diseñada para utilizarse sobre una superficie plana y estable.
• NO lo use sobre una superficie resbalosa. La capacidad de carga
del soporte se reduce considerablemente cuando se usa sobre
superficies resbalosas.
Componentes (Fig. 1)
ADVERTENCIA: Nunca modifique el soporte, ni tampoco ninguna
de sus partes. Podría producir lesiones corporales o daños.
Remítase a la Figura 1 para obtener la Lista de componentes.
ENSAMBLAJE
Método de montaje para ingleteadora
DEWALT DW7231 (Fig. 2, 3)
ADVERTENCIA: Para reducir el riesgo de lesión, apague
la unidad, desconecte la máquina de la fuente de corriente
antes de ensamblar la ingleteadora al pie de la ingleteadora. Puede
lastimarse si la unidad se prende accidentalmente.
ADVERTENCIA: Peligro de inestabilidad. Usted debe utilizar el
método de montaje para ingleteadora universal al montar una
ingleteadora no fabricada por DEWALT sobre este soporte de la
ingleteadora.
ADVERTENCIA: Para reducir el riesgo de lesión, asegúrese que la
ingleteadora ha sido completamente anclada al pie.
ADVERTENCIA: Para su seguridad, lea y comprenda el manual de
instrucciones de la ingleteadora antes de utilizarla. El no respetar estas
advertencias puede resultar en lesiones corporales y daños serios a la
ingleteadora y al accesorio.
Herramientas requeridas
• Taladro con una broca de 9,5mm (3/8 pulg.) (No es necesario con
las ingleteadoras de DEWALT)
• Destornillador con cabeza de estrella #2
• Llave de 13mm (1/2 pulg.)
Instrucciones de seguridad generales
para los accesorios del soporte
ADVERTENCIA: Para reducir el riesgo de lesión personal:
• SIEMPRE use protección ocular. Todos los usuarios y
transeúntes deben de usar protección ocular conforme a ANSI
Z87.1.
• SIEMPRE verifique la estabilidad del soporte de la ingleteadora y
de la ingleteadora sujeta al mismo antes de utilizar el soporte o la
sierra.
•NO monte ninguna herramienta eléctrica distinta de una
ingleteadora sobre este soporte. El montaje de otros herramientas
eléctricas sobre este soporte podría tener como consecuencia
lesiones corporales graves.
• NO exceda el peso que estos soportes pueden aguantar. Cada
soporte puede soportar hasta 113 kg (250 libras) como carga
directa sobre la viga principal del soporte. No exceda la clasificación
de peso del soporte.
• Siga cuidadosamente todas las instrucciones de montaje. Sujete
bien la herramienta a los soportes de montaje de la sierra, según lo
indicado.
• NO modifique la base ni la utilice para otras tareas que no sean
aquéllas para la que fue diseñada.

Español
16
FIG. 2
1. Coloque la sierra en la posición de funcionamiento con la hoja
orientada hacia usted. Alinéela con la etiqueta sobre el soporte de
montaje hacia el frente.
2. Coloque un espaciador, como un 2 x 4, debajo de un lado de la
ingleteadora para sujetar el pie del soporte de la sierra sobre la
superficie de trabajo.
3. Sujete un soporte de montaje debajo de la sierra e introduzca un
tallo de tornillo (bolsa de ferretería) a través del soporte y el pie de
la sierra.
NOTA: Refiérase al DW7231 Gráfico para selección de
accesorios de montaje para obtener los procedimientos
correctos para los accesorios de montaje para sierras de inglete
DEWALT. Siga todas las instrucciones en forma apropiada, de lo
contrario puede quedar obstruida la rotación de la ingleteadora.
DW7231 GRÁFICO PARA SELECCIÓN DE
ACCESORIOS DE MONTAJE
Lado izquierdo Lado derecho
DW703 1 1
DW705 1 1
DW706 1 1
DW708 1 2
DW712 1 2
DW713 1 1
DW715 1 1
DW716 1 1
DW717 2 1
DW718 3 2
DWS780 3 2
1 = Tornillo largo, cabeza hacia abajo
2 = Tornillo corto, cabeza hacia abajo
3 = Tornillo largo, cabeza hacia arriba

Español
17
4. Una vez se ha instalado el perno de carrocería (bolsa de accesorios
de montaje ) de acuerdo con el DW7231 Gráfico para selección
de accesorios de montaje coloque una arandela plana, una
arandela de presión y una tuerca sobre el perno. Apriete los
pernos con los dedos.
5. Repita estos pasos para el otro lado del soporte.
6. Desplace el 2X4 al otro lado de la sierra para sujetar el otro lado
de la sierra hacia arriba para acceder a la base de la sierra.
7. Introduzca los tallos de tornillos a través del otro soporte y la base
de la sierra como previamente. Asegúrese que los dos soportes
se ubiquen en posición paralela.
8. Para colocar la sierra sobre el pie, agarre y levante la sierra del
ensamblaje del soporte de montaje al lado de las palancas de
liberación. Estas palancas no fijan la sierra lateralmente en su
lugar, sino que ofrecen una manera de montar la sierra a la viga.
9. Acerque la viga al ensamblaje de la sierra/
D
FIG. 3
pie inclinándola ligeramente hacia usted.
Active el borde delantero cóncavo del
soporte de montaje con el borde
redondeado de la viga. Uno de los soportes
debe de activar la pinza de seguridad del
localizador (D) para impedir el movimiento
lateral de la sierra cuando utilice la sierra.
10. Cuando el borde delantero de la viga y la pinza de seguridad del
localizador han sido activados, un giro ligeramente hacia abajo
permite de activar las palancas traseras con la parte trasera
de la viga. Mece la sierra con cuidado sobre los soportes para
asegurarse que ha sido fijada correctamente.
11. Ajuste la posición de la sierra según sea necesario para que la hoja
se encuentre perpendicular a la viga cuando esté en la posición de
inglete de 0 grados.
12. Apriete las cuatro tuercas sujetando la sierra firmemente sobre los
soportes.
ADVERTENCIA: Para su seguridad, lea y comprenda el manual de
instrucciones de la ingleteadora antes de utilizarla. El no respetar estas
advertencias puede resultar en lesiones corporales y daños serios a la
ingleteadora y al accesorio.
DW7231 Método de montaje para
ingleteadora (Fig. 1, 3–5)
ADVERTENCIA: Para reducir el riesgo de lesión, apague la
unidad, desconecte la máquina de la fuente de energía antes
de montar la ingleteadora sobre el soporte para ingleteadora.
Un arranque accidental puede causar lesiones.
ADVERTENCIA: Peligro de inestabilidad. Usted debe utilizar el
método de montaje con madera contrachapada descrito en las
siguientes instrucciones al montar una ingleteadora no fabricada por
DEWALT sobre este soporte de la ingleteadora.
ADVERTENCIA: Para reducir el riesgo de lesiones corporales,
cerciórese de que la ingleteadora esté completamente anclada sobre
el soporte.
ADVERTENCIA: Para su propia seguridad, lea y entienda el
manual de instrucciones de la sierra ingleteadora antes de utilizarla. De
no seguir estas advertencias podrían producirse lesiones corporales y
graves daños a la sierra ingleteadora y al accesorio.
NOTA: Los accesorios de montaje deberían ser 31,8 mm
(1-1/4 pulg.) más largos que la altura máxima de la base de la
ingleteadora en cada ubicación de montaje.
La madera contrachapada debe ser como mínimo 101,6mm (4 pulg.)
más ancha que la máxima anchura de la base de la ingleteadora.
La madera contrachapada debería ser al menos tan profunda como
la menor profundidad de la base de la ingleteadora o un mínimo de

Español
18
406,4mm (16 pulg.) si la base de la ingleteadora es más pequeña.
Asegúrese de que la madera contrachapada esté a escuadra.
1. Una vez se ha determinado el tamaño de la madera contrachapada,
taladre orificios de 9,5mm (3/8 pulg.) a 25,5mm (1 pulg.) de las
esquinas frontales de la madera contrachapada, separados
355mm (15 pulg.) y a 25,5mm (1pulg.) de los lados.
2. Coloque los soportes de montaje DW7231 sobre el soporte:
a. Agarre y apriete las palancas de liberación (B).
b. Enganche el labio frontal cóncavo del soporte de montaje con
el borde frontal redondeado de la viga. Uno de los soportes de
montaje debe estar engranado en el gancho para ubicación (D)
a fin de impedir el movimiento lateral de la sierra durante el uso.
3. Cuando el borde delantero de la viga y el gancho para ubicación
estén encastrados, un leve pivote hacia abajo permitirá el
enganche firme de las palancas de liberación a la parte posterior
de la viga. Siga el mismo procedimiento con el segundo soporte
de montaje en la posición sobre la viga adecuada para el tamaño
de la madera contrachapada.
4. Coloque la madera contrachapada sobre los soportes de montaje
y alinee los orificios taladrados con las ranuras en los soportes
de montaje. Refiérase al DW7231 Gráfico para selección de
accesorios de montaje y utilice cualquiera de los métodos 1
ó 2 para asegurar la madera contrachapada a los soportes de
montaje.
5. Utilice la llave de 1/2 pulg. (13mm) para apretar los accesorios de
montaje.
6. La ingleteadora debería montarse sobre madera contrachapada
utilizando los orificios en la base de la ingleteadora. El tamaño de
los accesorios de montaje estará determinado por los orificios en
la base de la ingleteadora. Los accesorios de montaje deberían
E
I
HG
F
FIG. 5
ANCHURA DE LA SIERRA
+ 101,6mm (4 pulg.)
25,5mm (1pulg.) AGUJEROS CON
UN DIÁMETRO
DE 9,5mm
(3/8 pulg.) EN
LAS CUATRO
ESQUINAS
MÍNIMO DE 50,8mm
(2pulg.) LOS DOS
LADOS
381mm
(15 pulg.)
LOS DOS
LADOS
MÍNIMO DE
406,4mm
(16pulg.) LA
PROFUNDIDAD
DEBE DE SER
POR LO MENOS
IGUAL A LA
SIERRA
MONTADA
SIERRA DEL INGLETE
DEL MONTAJE EN
ÁREA SOMBREADA
25,5mm (1pulg.)
25,5mm (1pulg.)25,5mm (1pulg.)
FIG. 4
