DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 Printed in U.S.A. (SEP02-CD-5) Form No. 392261-00
DW7464 Copyright © 2002

INSTRUCTION MANUAL
GUIDE D'UTILISATION
MANUAL DE INSTRUCCIONES
DW7464
52" Rail System
Système de rails 52 po (132,08 cm)
Sistema de rieles de 52” (1.32 m)
A utiliser seulement avec les scies à table DEWALT DW746
For Use Only With DEWALT DW746 Table Saw
Para uso sólo con la Sierra de Mesa DEWALT DW746
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA
DE GARANTIA. ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES
DE USAR EL PRODUCTO. SI TIENE DUDAS, POR FAVOR LLAME.
Before returning this
product call
1-800-4-DEWALT
IFYOU SHOULD EXPERIENCE A PROBLEM WITHYOUR DEWALT PURCHASE,
CALL 1-800-4 DEWALT.
IN MOST CASES, A DEWALT REPRESENTATIVE CAN RESOLVE
YOUR PROBLEM OVER THE PHONE.
IFYOU HAVE A SUGGESTION OR COMMENT, GIVE US A CALL.
YOUR FEEDBACK IS VITAL TO THE SUCCESS OF DEWALT'S QUAL-
ITY IMPROVEMENT PROGRAM.
See our catalog on the World Wide Web. www.dewalt.com

English
DEWALT… GUARANTEED TOUGH
DEWALT high performance industrial tools are made for America’s
toughest industrial and construction applications. The design of
every tool in the line – from drills to sanders to table saws – is the
result of rigorous use on job sites and throughout industry. Each
tool is produced with painstaking precision using advanced manu-
facturing systems and intense quality control. Every tool is
checked before it leaves the factory to make sure that it meets your
standards for durability, reliability and power.
DEWALT Built Job site Tough…WE GUARANTEE IT.
WARNING: FOR YOUR OWN SAFETY, READ INSTRUCTION MANUAL BEFORE OPERATING SAW • ALWAYS WEAR EYE PROTECTION • DO NOT WEAR
GLOVES, NECKTIES, JEWELRY OR LOOSE CLOTHING • CONTAIN LONG HAIR • KEEP HANDS AND FINGERS OUT OF THE SAW BLADE PATH — USE EXTRA
CAUTION WHEN BEVELING • ALWAYS USE BLADE GUARD AND SPREADER FOR EVERY OPERATION FOR WHICH IT CAN BE USED, INCLUDING THROUGH
SAWING • USE A “PUSH STICK” WHEN REQUIRED • KNOW HOW TO AVOID KICKBACKS — SEE MANUAL • ALWAYS SUPPORT WORK WITH TABLE AND
FENCE OR MITER GAUGE • NEVER USE FENCE AND MITER GAUGE TOGETHER • NEVER REACH AROUND OR OVER SAW BLADE • SECURELY MOUNT
SAW BLADE BEFORE OPERATING • NEVER REMOVE JAMMED OR CUT-OFF PIECES UNTIL POWER IS OFF AND BLADE HAS STOPPED • DO NOT EXPOSE
TO RAIN OR USE IN DAMP LOCATIONS • DO NOT OPERATE THIS MACHINE WHILE UNDER THE INFLUENCE OF ALCOHOL OR DRUGS • FAILURE TO COM-
PLY WITH THESE WARNINGS MAY RESULT IN SERIOUS PERSONAL INJURY.
WARNING: USE OF THIS TOOL CAN GENERATE DUST CONTAINING CHEMICALS
KNOWN TO CAUSE CANCER, BIRTH DEFECTS OR OTHER REPRODUCTIVE HARM.
USE APPROPRIATE RESPIRATORY PROTECTION.

English
1
Items Included
Box #1
• (1) 52" rail system table sub-assembly
• (1) Support pan
• (1) Support bracket
• (2) Lower support rail
• (3) Rear brackets
Box #2 (Rail Carton)
• (1) Front rail sub-assembly
• (1) Rear rail
• (2) Legs
• (2) Feet
• (1) Hardware bag
Tools Included
• 6mm hex wrench
• Torx T40 wrench
• Torx T50 wrench
Tools Needed
• 17 mm open end wrench
• (2) 16mm or 5/8" open end wrench
• 13mm or 1/2" open end wrench
• Ruler
• Soft hammer or regular hammer and block of wood
• Small flat blade screwdriver
To speed assembly, the following would be helpful:
• 16mm or 5/8" socket wrench
• 13mm or 1/2" socket wrench
• T25 Torx driver

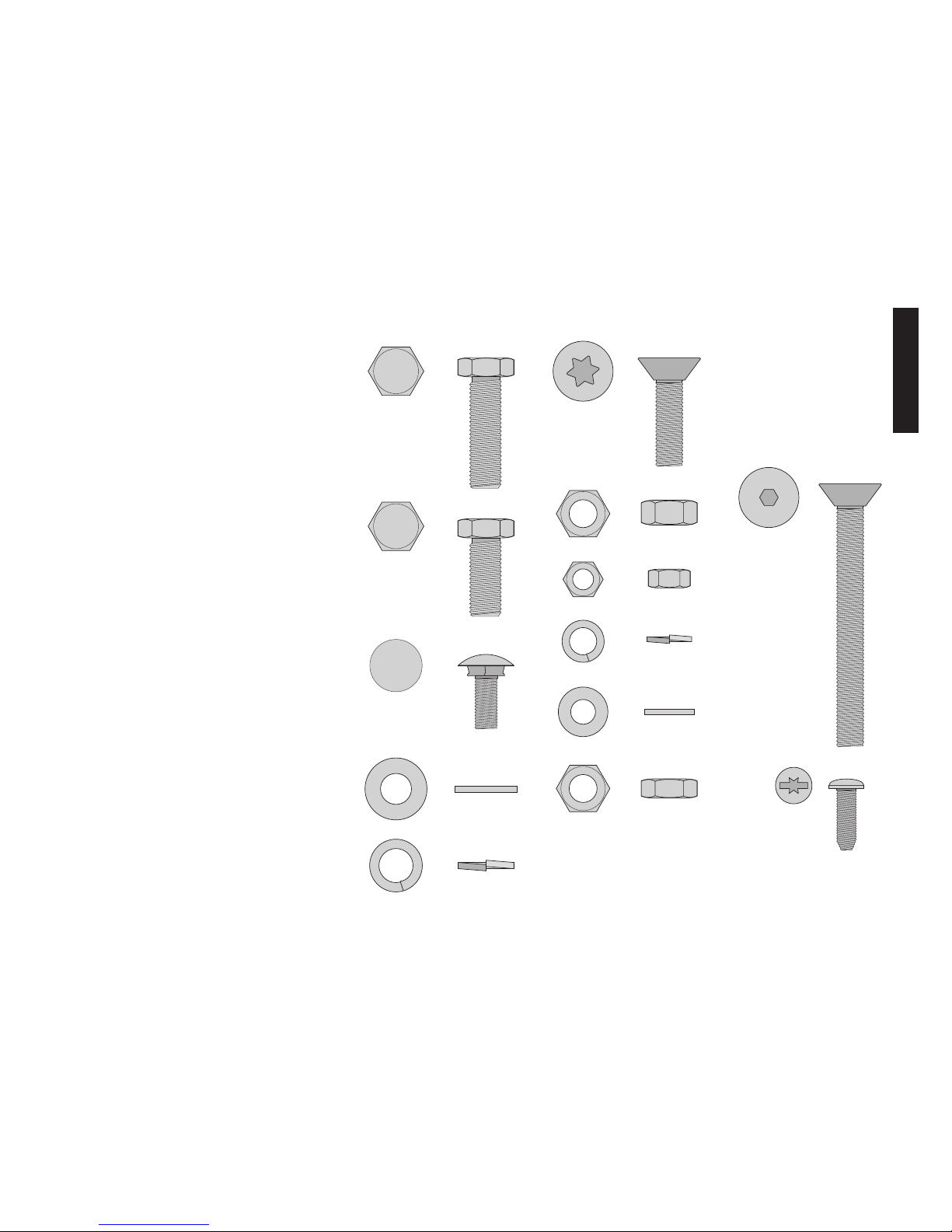

Necessary Hardware
The included hardware bags contains all the necessary
nuts, bolts, and washers to assemble the components
included with the DW7464 52" Rail System and to attach
it to the DW746 Woodworker’s Table Saw. (When
attaching as an add-on accessory use new hardware in
place of removed hardware).
To make assembly of your saw/accessory easier, match
the nuts, bolts, and washers with the hardware chart.
Before each step, check your hardware against the chart
and identify the pieces you need. Additional pieces may be
included in the hardware bags.
M 10 JAM NUT 17 mm HEX
(6 PIECES)
BOLT
10 mm x 25 mm
(5 PIECES)
BOLT
10 mm x 35 mm
(8 PIECES)
T50 TORX
FLAT HEAD SCREW
10mm X 30mm
(6 PIECES)
CARRIAGE BOLT
8 mm x 20 mm
(11 PIECES)
CAP HEAD SCREW
8mm x 20 mm
(15 PIECES)
10MM FLAT WASHER
(22 PIECES)
10 MM LOCK WASHER
(20 PIECES)
8 MM LOCK WASHER
(25 PIECES)
M 8 NUT 13 mm HEX
(25 PIECES)
M 10 NUT 16 mm HEX
(13 PIECES)
6 MM HEX SOCKET
FLAT HEAD SCREW
10mm X 80mm
(2 PIECES)
Hardware Included with the DW7464 52" Rail System
8MM FLAT WASHER
(19 PIECES)

2
English
T40 TORX
WRENCH (1)
T50 TORX
WRENCH (1)
6 MM HEX
WRENCH (1)

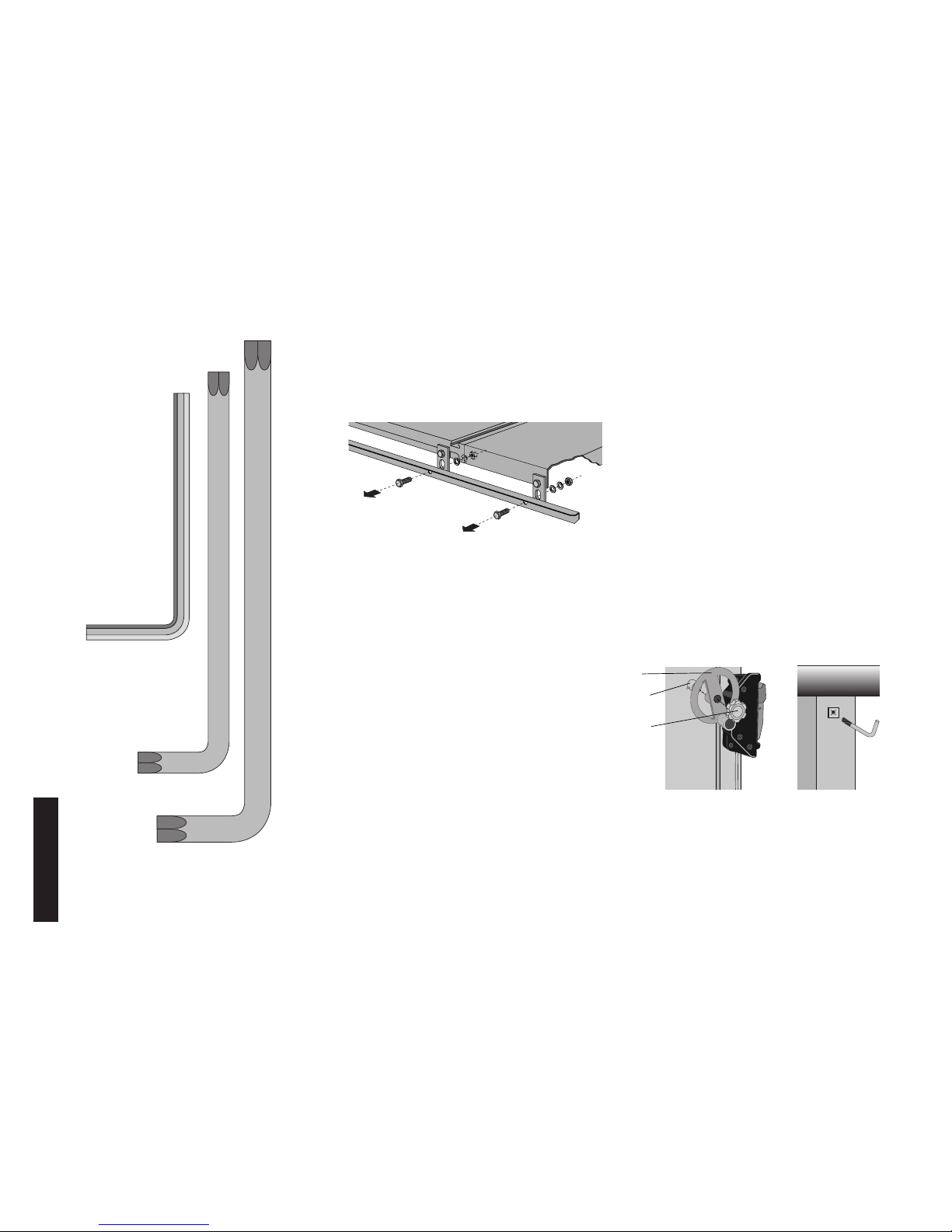

Table saw Preparation: If you purchased the 52" Rail
System as an add-on accessory, start with this section.
If you purchased your 52" Rail System with your DW746
Woodworker’s Table Saw, skip to the assembly section.
•Remove rear rail and associated hardware. If your
saw has an Outfeed Table, remove the rail and any rear
support brackets, but leave the hanger brackets in
place (Fig. 1).
Assembly
If you have other accessories (Slide Table and/or Outfeed
Table) completely assemble the 52" Rail system first,
except for attaching the rear rail. Outfeed Table should be
assembled last.
PLEASE READ ENTIRE ASSEMBLY SECTION
BEFORE PROCEEDING.
STEP 1. Remove parts box, motor cover, fence beam, and
side tables from saw packaging.
STEP 2.Turn the saw right side up.You will need help. The
combined weight of the table top and motor is approxi-
mately 200 lbs.
STEP 3. Cut and remove plastic strap holding the motor.
STEP 4. Using front hand crank, lower the motor some
and remove the foam packing material between the
motor and the mechanism.
STEP 5. Install bevel crank. (Fig. 2) To do this, first install
the crank handle (A) over the shaft (B), rotate slightly to
fully engage the shaft pin. Screw the lock knob (C) into
place until it is fully seated, then back it off 1/4 to 1/2
turn.
STEP 6. Using height crank, raise mechanism up as high
as it will go.
STEP 7. Install wrench hook. (Fig. 3) On the front right
leg, near the top is a plastic threaded insert. Thread
the "L" shaped wrench hook in until only a few threads are
visible.
•Remove front rail by removing the four M10 x 25 flat
head bolts from the top of each front rail bracket.
If your saw has a Sliding Table accessory it will be
necessary to remove M8 x 20 carriage bolts from the
front rail brackets also.
•Remove front rail brackets from the front rail. Loosen
the M8 nuts until only a few threads are holding them in
place. Slide carriage bolt out of keyslot in rail and
remove hardware from brackets. Retain the front rail
brackets for assembly of your 52" Rail System.
• Remove the motor cover by removing the two screws
and washers from the top of the cover at the top of the
two side legs. Pull the top of the cover away from the
saw and disengage bottom tabs from the slots in the
right crossmember. Re-install the screws and washers
for later use.
•Remove right side support table. Loosen the three
M10 bolts holding the support table to the table saw.
You can now lift the support table up and off. Finish
removing the hardware. (If you are also adding a Slide
Table accessory, the left side support table can be
removed at this time.)
• Continue with Assembly, starting at Step 8.
REMOVE
REMOVE
FIG. 1
A
B
C
FIG. 2 FIG. 3

English
3
STEP 8. Unpack rail carton and 52" Rail System table
sub-assembly carton.

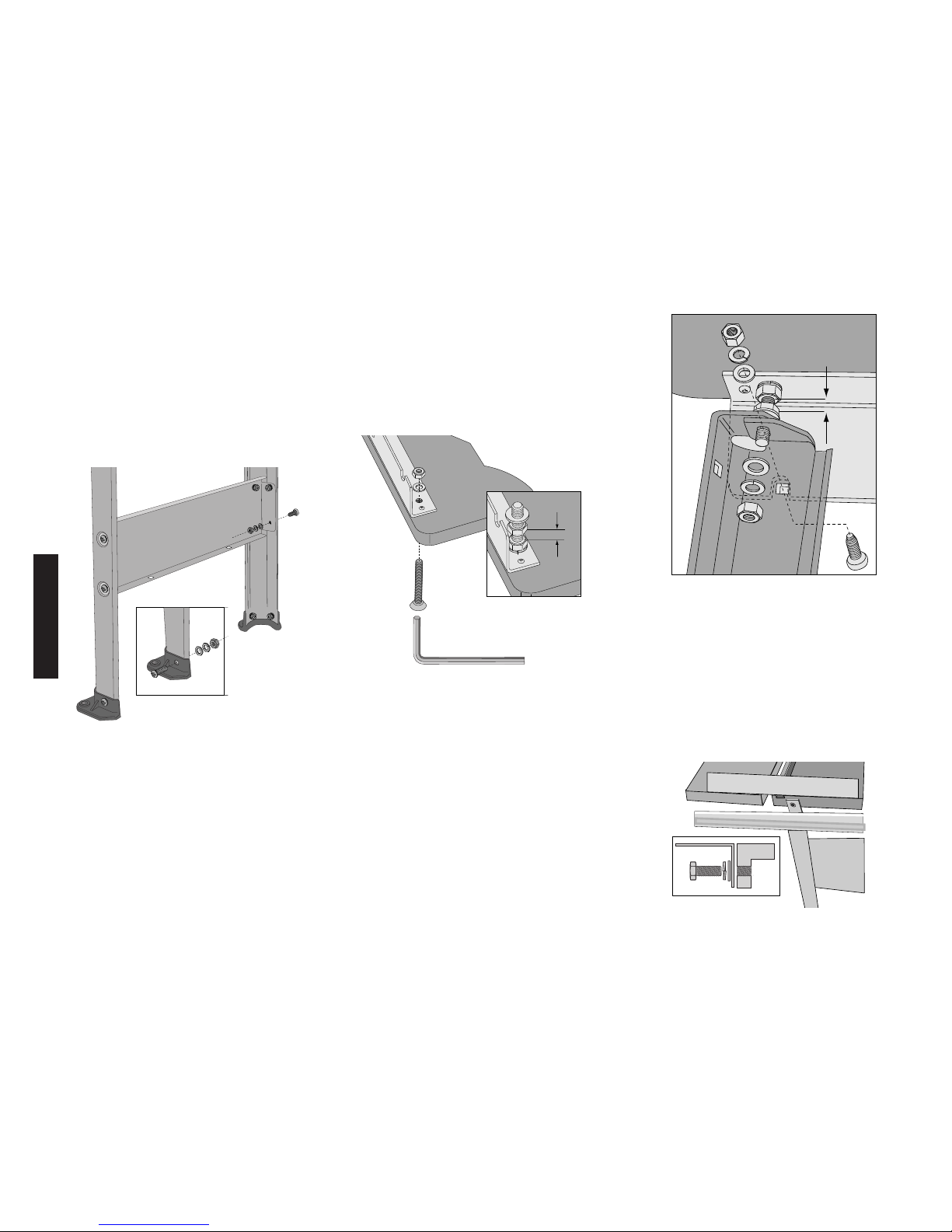

STEP 9. Assemble feet to legs.
You will need: 4 - 8mm cap head screws
4 - 8mm flat washers
4 - 8mm lock washers
4 - 8mm nuts
Place a foot over leg end as shown (Fig. 4) and secure
with hardware, keeping washers and nut to the inside.
If you are installing the 52" Rail System on a saw with
the Mobile Base, adjust the foot all the way down per
Figure 19. If you are not using a Mobile Base, insure
the foot is in the full up position and tighten hardware.
Repeat for remaining leg.
STEP 13. Attach support table to left side (Fig. 7).
(If you have a Slide Table skip this step.)
You will need: 3 - 10 x 25mm hex head bolts
3 - 10mm flat washers
3 - 10mm lock washers
Without the support table in place, install the 3 bolts to
the left side with washers as shown keeping 1/4" gap.
Rest a support table on the bolts, fitting into the notch-
es. Using the extruded fence face as a straightedge,
flush the support table to the saw table edge and snug
the front bolt. Repeat this process for the rear bolt and
the center bolt. Tighten hardware.
STEP 11. Assemble leveling hardware to table (Fig. 5).
You will need: 2 - 10 x 80mm flat head bolts
2 - 10mm lock washers
2 - 10mm jam nuts
Place flat head bolts through table from the top side.
Secure each bolt with a lock washer and nut.
Tighten hardware, be careful not to damage the board
by over-tightening.
STEP 10. Assemble leg set.
You will need: 8 - 8mm cap head screws
8 - 8mm flat washers
8 - 8mm lock washers
8 - 8mm nuts
Assemble legs to support pan (Fig. 4) using eight M8
cap head screws. Insure that the square holes in the
support pan are oriented closest to the feet end of the
legs. Secure each bolt with a flat washer, lock washer,
and nut, keeping the washers and nuts to the inside.
Tighten hardware.
STEP 12. Attach leg set to table sub-assembly.
You will need: 2 - 8mm cap head screws
2 - 8mm flat washers
2 - 8mm lock washers
2 - 8mm nuts
4 - 10mm flat washers
2 - 10mm lock washers
4 - 10mm jam nuts
Place the table on the floor, flat side down. Add an M10
jam nut and a flat washer to each leveling bolt (Fig. 5)
and run nuts to within 6.4mm (or 1/4") of previously
added jam nut. Place leg set, facing outward, over lev-
eling bolts. Leg set is not yet secure, steady it while
you add a flat washer, lock washer, and a jam nut to
each bolt and tighten, snug only. Add an M8 cap head
screw through the open ended slot in each side rail and
the square hole in the legs. Secure each bolt with a
flat washer, lock washer, and nut, keeping the washers
and nut to the inside of the leg (Fig. 6). Finger tighten.
FIG. 4
FIG. 5
FIG. 6
FIG. 7
6.4 MM
1/4”
6.4 MM
1/4”

4
English

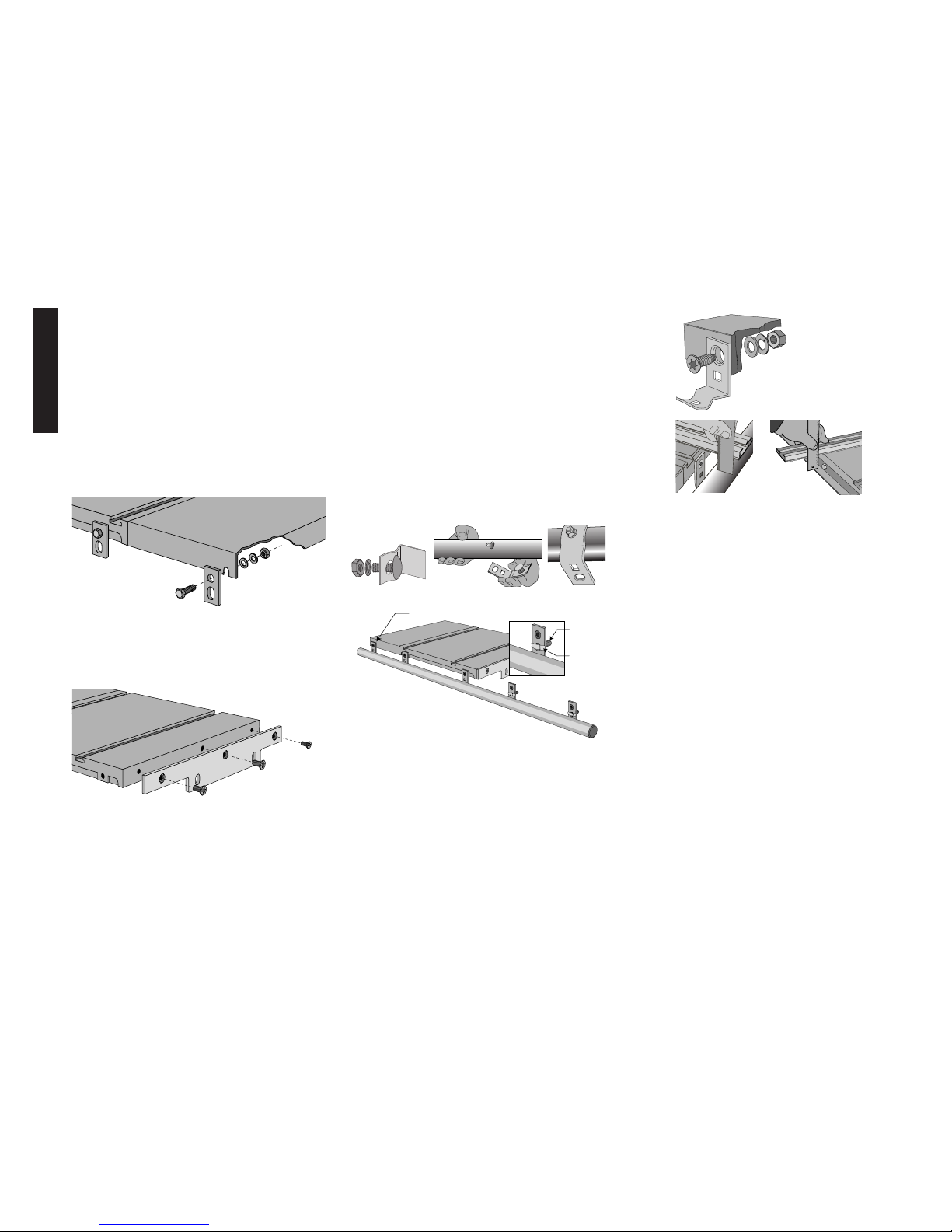

STEP 17.Attach 52" front rail with brackets to the table
top (Fig. 12).
You will need: 2 - 10 x 30mm flat head screws
2 - 10mm flat washers
2 - 10mm lock washers
2 - 10mm nuts
Secure each screw through the upper hole in the rail
support brackets, as shown, keeping the flat washer,
lock washer and nut to the inside of the table. Tighten
snug but not very tight. Tighten the rail brackets 8mm
nuts, leaving the outer ones finger tight.
STEP 15. Attach support bracket (Fig. 9).
You will need: 3 - 10mm x 30 flat head screws
Attach to the right side of the table saw using the
included T50 torx wrench. Screw directly into the table,
no washers or nuts needed.
STEP 16.Assemble 52" front rail and brackets (Fig. 10).
You will need: 7 - *8mm carriage bolts
(8 if adding Slide Table)
5 - 8mm lock washers
5 - 8mm nuts
5 - front rail brackets
STEP 18. Parallel the front rail to the saw table
(Fig. 13). Using your fence face or a straightedge to
extend the table surface over the rail, make sure the
distance from the saw table top to the rail top is the
same at both the left and right side of the table. If the
rail is not aligned correctly, loosen the mounting screws
slightly and tap on the rail with a soft hammer or a reg-
ular hammer and a block of wood until the distances
are the same. Tighten the hardware securely.
STEP 19. Attach front rail bracket to support table (Fig. 12).
(If you have a Slide Table skip this step)
You will need: 1 - 10 x 30mm flat head screw
1 - 10mm flat washer
1 - 10mm lock washer
1 - 10mm nut
Attach the support table to the outer front rail support
bracket, keeping the washers and nut on the inside of
the table. Using the fence face as a straight edge, make
sure the front outer corner of the support table is level
with the inner edge and main table surface. Tighten
hardware, including the 8mm rail support bracket nut.
STEP 20. Carefully move table into position (Fig. 14).
You will need: 2 - 10 x 25mm hex head bolts
4 - 10mm flat washers
2 - 10mm lock washers
2 - 10mm nuts
2 - 8mm lock washers
2 - 8mm nuts
Allow table to rest against the support bracket and over
the M8 x 20 carriage bolts previously installed through
the front rail brackets.
FIG. 9
FIG. 10
NOT NEEDED WITH SLIDING TABLE
TAPE
M8 x 20
FIG. 11
FIG. 12
FIG. 13
STEP 14. Attach three rear support brackets (Fig. 8) to
the support table and the back of the saw table.
You will need: 3 - 10 x 35mm hex head bolts
3 - 10mm flat washers
3 - 10mm lock washers
3 - 10mm nuts
Secure a bolt through the round hole in each bracket
with a flat washer, lock washer, and a nut, keeping the
washers and nut to the inside. When tightening nuts,
keep the brackets positioned square to the table. (The
Sliding Table accessory will take the place of one rear
support bracket, the rear rail will attach directly to this
accessory. If you are adding an Outfeed Table, use the
Outfeed Table hanger brackets in place of the two rear
support brackets on the saw table).
FIG. 8
(4 previously removed from rail + 1 from hardware bag)
Assemble carriage bolts, washers and nuts to front rail
brackets (just a few threads). Put the head of the
carriage bolts into the keyhole slots in the front rail and
slide to engage the square part of the bolt. Run nut
until it is finger tight, repeat for other four brackets(If
you are also adding a Slide Table accessory, the left
most front rail bracket is not needed). When attaching
brackets to the rail, the rail must be positioned so that
the rip scale is right side-up. Also all 5 brackets should
face the same direction.
*Two of the front rail brackets will attach to the 52" Rail
System table and will need an M8 x 20 carriage bolt
through the square hole (Fig. 11). (If you are also
adding a Slide Table accessory, add M8 carriage bolts
to front rail brackets that attach to the Saw Table.)
It may be helpful to hold the carriage bolts in place with
a piece of tape.

English
5
STEP 24. Parallel the rear rail to the saw table top (Fig.
13). Using your fence face or a straightedge to extend
the table surface over the rail, make sure the distance
from the saw table top to the rail top is the same at both
the left and right side of the saw table. If the rail is not
aligned correctly, loosen the mounting screws slightly
and tap on the rail with a soft hammer or a regular
hammer and a block of wood until the distances are the
same. Tighten the hardware securely. Repeat for the
three remaining attachment points checking the
distance along the full length of the rail.
STEP 25. Install motor cover (Fig. 18). Remove the two
screws and washers from the top of the two side legs
with a small flat blade screwdriver (or T25 Torx driver).
Snap the two bottom tabs of the cover into the slots in
the right crossmember. Lower support rails are very
close to the crossmember slots, it may be necessary to
slightly loosen carriage bolts holding the rails to
engage tabs. Place the cover in position and re-install
the screws and washers.
STEP 26. See DW746 manual for Table Saw operating
instruction and adjustments.
Secure the side of the 52" rail table to the front rail
brackets using the two M8 x 20 carriage bolts, 10mm flat
washers, 8mm lock washers and nuts. Finger tighten.
Attach 52" rail table to the support bracket (Fig. 15)
using the M10 x 25 bolts. Secure each bolt with a flat
washer, lock washer, and nut. Tighten snug only.
STEP 21. Attach lower support rails.
You will need: 4 - 8mm carriage bolts
4 - 8mm flat washers
4 - 8mm lock washers
4 - 8mm nuts
Attach lower support rails between the bottom of the
support pan and the right cross member (Fig. 16) with
four M8 x 20 carriage bolts. Secure each bolt with a flat
washer, lock washer, and nut. Tighten securely.
NOTE: If you are installing the 52" Fence System with
a Mobile Base, insure the adjustable rubber feet are
adjusted all the way up into the Mobile Base, and
insure the cast iron feet on the table saw legs are seat-
ed against the legs.
STEP 22. Parallel 52" rail table to the saw table top.
Table should be level with the table saw top. For the
edge closest to the saw table use your fence face or a
straightedge to extend the saw table surface over the
rail table. To align the tables tap on the rail table with a
soft hammer or a regular hammer and a block of wood
until they are even. Tighten the M10 hardware through
the support bracket (Fig. 15) securely. Using the
adjusting hardware at the top of the leg set (Fig. 5)
STEP 23. Attach 52" rear rail (Fig. 17).
You will need: 5 - 10 x 35mm hex head screws
5 - 10mm flat washers
5 - 10mm lock washers
5 - 10mm nuts
Attach through the slotted holes in the rear support
brackets and the side of the 52" rail table using the M10
bolts. Secure each bolt with a flat washer, lock
washer, and nut, keeping the washers and nuts to the
inside. Tighten snug the hardware that attaches to the
saw table, leaving the remaining finger tight. (If you are
also adding a Slide Table accessory, assemble it before
attaching the rear rail. If adding an Outfeed Table
accessory, check that you have Outfeed Table hanger
brackets attached to the saw table instead of the rear
support brackets and continue.)
FIG. 14
FIG. 15
FIG. 16
FIG. 16
FIG. 18
FIG. 19
M10 WASHER
adjust the rail table, along its length, gauging against
the front rail (Fig. 13). Once level, front and back,
tighten the adjusting hardware, the M8 cap head
screws in the top of the legs, and the M8 x 20 carriage
bolts through the front rail brackets securely.
NOTE: If you are installing the extension table with a
Mobile Base, the M8 cap head screws in the top of the
legs, shown in Figure 6, may extend below the slot in
the table.These two screws are used for assembly and
are not necessary once the cross members are in
place.

6
English
Additional Information
Adjustment:
•If you add a Mobile Base to your saw it will be
necessary to adjust the height of the legs on your 52"
Rail System:
•Place the Mobile Base under your saw as described
in the mobile base instruction manual.
•Move the saw to the location you will most likely use
it and disengage base.
•Loosen the M8 cap head screw through the open
ended slot in each side rail and the square hole in the
legs (Fig. 6). Use the adjusting hardware through the
top of the legs to adjust the leg set all the way down or
until the M8 screws are at the bottom of the open
ended slots..
•Re-tighten the M8 hardware.
•For each leg (Fig. 19): Loosen the two screws that
hold the foot to the leg. Let the foot fall to the floor sur-
face. Re-tighten the screws holding the foot to the leg.
Adjust the rear fence glide
If necessary, adjust the rear glide to locate it correctly
against the rear rail by loosening the two screws which
secure it to the fence beam. The plastic retaining clip
should be deflected somewhat when the glide is posi-
tioned correctly. This adjustment should only be necessary
if the rear rail has been relocated by the addition of an
optional accessory.
Cleaning:
•The table board of your 52" Rail System is a
composite material, excessive moisture can cause
deterioration. Cleaning with a damp cloth or a mild
solvent on the top surface is acceptable, but the
edges of the board should not be wetted.

Français
7
DeWalt… GARANTI SOLIDE
Les outils industriels de haute performance DeWalt sont fabriqués pour les
applications en construction et industrielles les plus rudes. La conception
de chaque outil dans la gamme –des perceuses aux ponceuses et aux
scies àtable –est le résultat d’un emploi dans des conditions rigoureuses
sur le tas dans tous les secteurs d’activité. Chaque outil est fabriquéavec
une précision méticuleuse au moyen de systèmes de fabrication sophis-
tiqués et d’un contrôle intensif de la qualité. Chaque outil est contrôléavant
qu’il ne quitte l’usine afin de vérifier qu’il satisfait ànos normes de durabil-
ité, fiabilitéet puissance.
DeWALT Fabriqué pour les travaux durs...NOUS LE GARANTISSONS.
AVERTISSEMENT : POUR VOTRE PROPRE SÉCURITÉ, LISEZ LE GUIDE D’UTILISATION AVANT D’UTILISER LA SCIE •PORTEZ TOUJOURS DES LUNETTES DE PROTECTION DES YEUX •NE
PORTEZ PAS DE GANTS, DE CRAVATE, DE BIJOUX OU DE VÊTEMENTS AMPLES •ATTACHEZ VOS CHEVEUX S’ILS SONT LONGS •GARDEZ VOS MAINS ET VOS DOIGTS HORS DU TRAJET DE
LA LAME —FAITES EXTRÊMEMENT ATTENTION SI VOUS BISEAUTEZ •UTILISEZ TOUJOURS LE PROTECTEUR DE LA LAME ET L’ÉCARTEUR POUR TOUTE OPÉRATION POUR LAQUELLE IL PEUT
ÊTRE UTILISÉY COMPRIS SCIER •UTILISEZ UN «POUSSOIR »AU BESOIN •SACHEZ ÉVITER LES REBONDS —VOIR LE GUIDE •SOUTENEZ TOUJOURS VOTRE TRAVAIL AVEC LA TABLE ET
LE GUIDE OU LE CALIBRE ÀONGLETS •N’UTILISEZ JAMAIS LE GUIDE ET LE CALIBRE ÀONGLETS ENSEMBLE •NE PASSEZ JAMAIS LA MAIN AUTOUR OU AU DESSUS DE LA LAME •MONTEZ
BIEN LA LAME AVANT DE L’UTILISER •NE RETIREZ JAMAIS DES MORCEAUX COINCÉS OU COUPÉS TANT QUE L’ALIMENTATION N’EST PAS ÉTEINTE ET QUE LA LAME N’EST PAS ARRÊTÉE •
N’EXPOSEZ PAS CET OUTIL ÀLA PLUIE ET NE L’UTILISEZ PAS DANS DES LIEUX HUMIDES •NE LE FAITES PAS FONCTIONNER EN CAS D’ÉTAT D ’ÉBRIÉTÉOU D’ÉTAT DROGUÉ•MANQUER DE
RESPECTER CES CONSIGNES PEUT RÉSULTER DANS DES BLESSURES GRAVES.
AVERTISSEMENT : L’UTILISATION DE CET OUTIL PEUT GÉNÉRER DES POUSSIÈRES
CONTENANT DES PRODUITS CHIMIQUES CONNUS POUR ÊTRE À L’ORIGINE DE CANCERS,
DE MALFORMATIONS CONGÉNITALES OU AUTRES ENDOMMAGEMENTS DU SYSTÈME
REPRODUCTIF. UTILISEZ UN APPAREIL RESPIRATOIRE APPROPRIÉ.

Français
8
Articles inclus
Boîte no.1
•(1) table àsystème de rails 52 po (132,08 cm)
•(1) plaque de support
•(1) fixation de support
•(2) rail de support inférieur
•(3) support arriére
Boîte no.2 (carton des rails)
•(1) rail frontal
•(1) rail dorsal
•(2) jambes
•(2) pieds
•(1) sac de quincaillerie
Outils inclus
•cléhexagonale de 6 mm
•cléTorx T40
•cléTorx T50
Outils requis
•clés 17 mm àextrémités ouvertes
•(2) clés 16 mm ou 5/8 po àextrémités ouvertes
•clé13 mm ou 1/2 po àextrémités ouvertes
•mètre
•marteau mou ou régulier et un bloc de bois
•petit tournevis àlame plate
Pour accélérer le montage, les outils suivants seraient les bien-
venus :
•cléàdouilles 16 mm ou 5/8 po
•cléàdouilles 13 mm ou 1/2 po
•tournevis Torx T25
Quincaillerie requise
Le sac de quincaillerie inclus contient tous les articles,
écrous, boulons et rondelles nécessaires au montage des
composants du système de rails DW7464 52 po (132,08
cm) et àsa fixation sur la scie àtable pour travail du bois
DW746. (Lors du montage en tant qu’accessoire supplé-
mentaire, utilisez les articles de quincaillerie neufs àla
place des articles démontés).
Pour faciliter le montage de votre scie/accessoire,
appariez les écrous, boulons et rondelles avec le tableau
des articles de quincaillerie. Avant chaque étape, consul-
tez le tableau et identifiez les articles dont vous avez
besoin. Des pièces supplémentaires pourront être inclus-
es dans les sacs de matériel.
CONTRE-ÉCROU
HEXAGONAL M 10 17 mm
(6 PIÈCES)
BOULON
10 mm x 25 mm
(5 PIÈCES)
BOULON
10 mm x 35 mm
(8 PIÈCES)
VIS TÊTE PLATE
TORX T50
10 mm x 30 mm
(6 PIÈCES)
BOULON DE
CARROSSERIE
8 mm x 20 mm
(11 PIÈCES)
VIS PORTE PASTILLE
8 mm x 20 mm
(15 PIÈCES)
RONDELLE PLATE
10 MM
(22 PIÈCES)
RONDELLE D’ARRÊT
10 MM
(20 PIÈCES)
RONDELLE D’ARRÊT
8 MM
(19 PIÈCES)
RONDELLE D’ARRÊT
8 MM
(25 PIÈCES)
ÉCROU HEXAGONAL
M 8 13 mm
(25 PIÈCES)
ÉCROU HEXAGONAL
M 10 16 mm
(13 PIÈCES)
VIS TÊTE PLATE
10 mm x 80 mm
(2 PIÈCES)
Articles de quincaillerie compris avec le système de rails
DW7464 52 po (132,08cm)

Français
9
CLÉTORX
T40 (1)
CLÉTORX
T50 (1)
CLÉHEXAGONALE
6 MM (1)
Préparation de la scie à table : Si vous avez achetéle système
de rails 52 po (132,08 cm) comme un accessoire rajouté, com-
mencez par cette section. Si vous avez achetéle système de rails
52 po (132,08 cm) avec la scie àtable pour travail du bois
DW746, passez àla section montage.
•Retirez le rail dorsal et la quincaillerie associée. Si votre scie
dispose d’une table de sortie, retirez le rail et toute fixation de
support dorsal, mais laissez les fixations pour suspendre en
place (Fig. 1).
Montage
Si vous avez d’autres accessoires (table coulissante et/ou table
de sortie) montez d’abord complètement le système de rails 52
po (132,08 cm), en attachant toutefois aussi le rail dorsal. La
table de sortie doit être montée en dernier.
VEUILLEZ LIRE COMPLÈTEMENT LA SECTION
MONTAGE AVANT DE PROCÉDER.
ÉTAPE 1. Retirez la boîte des composants, le panneau couvrant
le moteur, le montant du guide et les tables latérales hors de
l’emballage de la scie.
ÉTAPE 2. Retournez la scie pour mettre le côtédroit en haut.
Vous aurez besoin d’aide. Le poids combinédu dessus de
table et du moteur est d’environ 200 lb.
ÉTAPE 3. Coupez et retirez les lanières en plastique qui retien-
nent le moteur.
ÉTAPE 4. Au moyen de la manivelle frontale, abaissez un peu le
moteur et retirez la mousse d’emballage entre le moteur et le
mécanisme.
ÉTAPE 5. Installer la manivelle à biseau. (Fig. 2). Pour cela,
installez d’abord la poignée de la manivelle (A) sur le manche
(B) puis tournez légèrement pour enclencher complètement
l’ergot du manche. Vissez le bouton de verrouillage (C) en
place jusqu’à ce qu’il soit complètement enfoncé, puis dévis-
sez-le de 1/4 à1/2 tour.
ÉTAPE 6. Au moyen de la manivelle de réglage de la hauteur
soulevez le mécanisme jusqu’au niveau le plus haut possible.
ÉTAPE 7. Installer le crochet-clé. (Fig. 3). Sur la jambe frontale
droite, presque tout en haut se trouve un insert en plastique
fileté. Vissez le crochet-cléen forme de «L»jusqu’à ce que
seulement quelques pas de vis soient visibles.
•Retirez le rail frontal en ôtant les quatre boulons àtête plate
M10 x 25 du haut de chaque fixation du rail frontal.
Si votre scie dispose d’une table coulissante, il sera néces-
saire de retirer aussi les boulons de carrosserie M8 x 20 des
fixations du rail frontal.
•Retirez les fixations du rail frontal. Desserrez les écrous de
carrosserie M8 jusqu’à ce qu’ils soient retenus par seulement
quelques pas de vis. Faites glisser les écrous de carrosserie
hors des fentes du rail et retirez-les des fixations. Conservez
les fixations du rail frontal pour le montage du système de rails
52 po (132,08 cm).
•Retirez le panneau couvrant le moteur en ôtant les deux vis
et les deux rondelles du dessus du panneau en haut des deux
jambes latérales. Tirez le panneau loin de la scie et libérez les
deux onglets du bas des fentes dans la traverse droite.
Réinstallez les vis et les rondelles pour utilisation ultérieure.
•Retirez la table de support du côté droit. Desserrez les
trois écrous M10 attachant la table de support àla scie à
table. Il vous est possible de soulever maintenant la table de
support et de la retirer. Finissez de retirer tous les articles de
quincaillerie. (Si vous ajoutez aussi comme accessoire la
table coulissante, vous pouvez retirer la table de support du
côtégauche maintenant.)
•Continuez avec le montage en commençant àl’étape 8.
REMOVE
REMOVE
FIG. 1
A
B
C
FIG. 2 FIG. 3

Français
10
ÉTAPE 8. Déballez le carton des rails et celui de la table du sys-
tème de rails 52 po (132,08 cm).
ÉTAPE 9. Monter les pieds sur les jambes.
Vous aurez besoin de :
4 –vis porte pastille 8 mm
4 –rondelles plates 8 mm
4 –rondelles d’arrêt 8 mm
4 –écrous 8 mm
Enfilez un pied par dessus la jambe comme montré(Fig. 4) et
fixez avec les articles de quincaillerie, en positionnant les ron-
delles et l’écrou àl’intérieur. Assurez-vous que le pied est en
position complètement levée et serrez les articles de quincail-
lerie. Répétez pour la jambe restante.
ÉTAPE 13. Attacher la table de support au côté gauche (Fig. 7).
(Si vous disposez d’une table coulissante, sautez cette étape.)
Vous aurez besoin de :
3 –boulons àtête hexagonale 10 x 25 mm
3 –rondelles plates 10 mm
3 –rondelles d’arrêt 10 mm
La table de support n’étant pas en place, installez les 3 écrous
sur le côtégauche avec des rondelles comme montréen
maintenant un espace de 1/4 po (6,36 mm). Faites reposer la
table de support sur les écrous, en l’encastrant dans les
encoches. En utilisant le guide comme une règle de vérifica-
tion, faites araser la table de support avec le bord de la table
de la scie et ajustez le boulon frontal. Répétez ce procédé
pour le boulon dorsal et le boulon central. Serrez tous les arti-
cles de quincaillerie.
ÉTAPE 11. Monter le niveau sur la table (Fig. 5).
Vous aurez besoin de :
2 –boulons àtête plate 10 x 80 mm
2 –rondelles d’arrêt 10 mm
2 –contre-écrous 10 mm
Introduisez les boulons àtête plate àtravers la table àpartir
du côtésupérieur. Fixez chaque boulon avec une rondelle
d’arrêt et un écrou..
Serrez en faisant attention de ne pas endommager le plateau
en serrant de trop.
ÉTAPE 10. Monter le jeu de jambes.
Vous aurez besoin de :
8 –vis porte pastille 8 mm
8 –rondelles plates 8 mm
8 –rondelles d’arrêt 8 mm
8 –écrous 8 mm
Montez les jambes sur la plaque de support (Fig. 4) en util-
isant les 8 vis porte pastille M8. Assurez-vous que les trous
carrés dans la plaque de support sont orientés de façon àêtre
les plus près du pied des jambes. Fixez chaque boulon avec
une rondelle plate, une rondelle d’arrêt et un écrou en posi-
tionnant les rondelles et les écrous àl’intérieur. Serrez tous
les articles de quincaillerie.
ÉTAPE 12. Attacher le jeu de jambes à la table.
Vous aurez besoin de :
2 –vis porte pastille 8 mm
2 –rondelles àtête plate 8 mm
2 –rondelles d’arrêt 8 mm
2 –écrous 8 mm
4 –rondelles àtête plate 10 mm
2 –rondelles d’arrêt 10 mm
4 –contre-écrous 10 mm
Posez la table par terre, le côtéplat contre le sol. Ajoutez un
écrou M10 et une rondelle plate àchaque boulon du niveau
(Fig. 5) en espaçant l’contre-écrous àmoins de 6,4 mm (ou
1/4 po) de l’écrou ajoutéprécédemment. Mettez en place le
jeu de jambes, orientévers le haut, par dessus les contre-
écrous du niveau. Le jeu de jambes n’est pas encore bien
fixé, consolidez-le en ajoutant une rondelle àtête plate, une
rondelle d’arrêt et un écrou àchaque boulon et serrez pour
ajuster seulement. Ajoutez une vis porte pastille M8 àtravers
la fente ouverte dans chaque rail latéral et chaque trou carré
de la jambe. Fixez chaque boulon avec une rondelle plate,
une rondelle d’arrêt et un contre-écrous en positionnant les
rondelles et l’écrou àl’intérieur de la jambe (Fig. 6). Serrez
avec les doigts.
FIG. 4
FIG. 5
FIG. 6
FIG. 7
6.4 MM
(1/4 PO)
6.4 MM
(1/4 PO)

Français
11
ÉTAPE 17. Attacher le rail frontal 52 po (132,08 cm) avec des
fixations au dessus de la table (Fig. 12).
Vous aurez besoin de :
2 –vis àtête plate 10 x 30 mm
2 –rondelles plates 10 mm
2 –rondelles d’arrêt 10 mm
2 –écrous 10 mm
Fixez chaque vis àtravers le trou supérieur dans les fixations
de support du rail comme montréen positionnant la rondelle
plate, la rondelle d’arrêt et l’écrou sut le côtéinterne de la
table. Serrez pour ajuster mais pas trop. Serrez les écrous de
8 mm des fixations du rail, en conservant le seul serrage
manuel pour les plus extérieurs.
ÉTAPE 15. Attacher la fixation de support (Fig. 9).
Vous aurez besoin de :
3 –vis àtête plate 10 mm x 30
Fixez-les au côtédroit de la scie àtable au moyen de la clé
Torx T50 fournie. Vissez directement dans la table, pas besoin
de rondelles ou d’écrous.
ÉTAPE 16. Monter le rail frontal 52 po (132,08 cm) et les fixa-
tions (Fig. 10).
Vous aurez besoin de :
7 –boulons de carrosserie *8 mm
(8 si vous ajoutez la table coulissante)
5 –rondelles d’arrêt 8 mm
5 –écrous 8 mm
5 –fixations du rail frontal
ÉTAPE 18. Disposer le rail frontal parallèlement à la table de
la scie (Fig. 13). En utilisant le devant du guide ou une règle
de vérification pour prolonger la surface de la table par dessus
le rail, assurez-vous que la distance du dessus de la table de
la scie au haut du rail est la même du côtédroit et du côté
gauche de la table. Si le rail n’est pas alignécorrectement,
dévissez les vis de montage légèrement et tapotez sur le rail
avec un marteau doux ou un marteau régulier et un bloc de
bois jusqu’à ce que les distances soient identiques. Serrez à
fond les articles de quincaillerie.
ÉTAPE 19. Attacher la fixation du rail frontal à la table de sup-
port (Fig. 12). (Si vous disposez d’une table coulissante,
sautez cette étape)
Vous aurez besoin de :
1 –vis àtête plate 10 x 30 mm
1 –rondelle plate 10 mm
1 –rondelle d’arrêt 10 mm
1 –écrou 10 mm
Attachez la table de support àla fixation extérieure de sup-
port du rail frontal en positionnant les rondelles et l’écrou sur
le côtéinterne de la table. En utilisant le devant du guide
comme une règle de vérification, assurez-vous que le coin
extérieur frontal de la table de support est de niveau avec le
coin interne et la surface principale de la table. Serrez tous les
articles de quincaillerie, y compris l’écrou de la fixation de
support du rail 8 mm.
ÉTAPE 20. Positionner la table avec précaution (Fig. 14).
Vous aurez besoin de :
2 –boulons àtête hexagonale 10 x 25 mm
4 –rondelles plates 10 mm
2 –rondelles d’arrêt 10 mm
2 –écrous 10 mm
2 - rondelles d’arrêt 8 mm
2 –écrous 8 mm
Laissez la table reposer contre les fixations de support et par
dessus les boulons de carrosserie M8 x 20 précédemment
installés àtravers les fixations du rail frontal.
FIG. 9
FIG. 10
NOT NEEDED WITH SLIDING TABLE
TAPE
M8 x 20
FIG. 11
FIG. 12
FIG. 13
ÉTAPE 14. Attacher les trois fixations de support dorsal (Fig. 8)
àla table de support et au dos de la table de la scie.
Vous aurez besoin de :
3 –boulons àtête hexagonale 10 x 35 mm
3 –rondelles plates 10 mm
3 –rondelles d’arrêt 10 mm
3 –écrous 10 mm
Fixez un boulon àtravers le trou rond dans chaque fixation
avec pour chacun une rondelle plate, une rondelle d’arrêt et
un écrou en positionnant les rondelles et l’écrou àl’intérieur.
Pendant le serrage des écrous, maintenez les fixations àl’é-
querre avec la table. (La table coulissante prendra la place
d’une des fixations de support dorsal, le rail dorsal lui étant
directement attaché. Si vous ajoutez une table de sortie, utilisez
les fixations pour suspendre de la table de sortie àla place des
deux fixations de support dorsal sur la table de la scie).
FIG. 8
(4 précédemment retirées du rail + 1 sortie du sac de quin-
caillerie)
Montez les boulons de carrosserie, les rondelles et les écrous
sur les fixations du rail frontal (juste quelques pas de vis).
Mettez la tête des boulons de carrosserie dans les fentes
dans le rail frontal et faites glisser pour enclencher la partie
carrée du boulon . Vissez manuellement l’écrou et répétez la
procédure pour les quatre autres fixations (si vous ajoutez
aussi une table coulissante, la fixation àl’extrême gauche du
rail frontal est inutile). Pendant la fixation des fixations sur le
rail, le rail doit être positionnéde manière que l’échelle longi-
tudinale ait le côtédroit vers le haut. Les 5 fixations doivent
aussi regarder dans la même direction.
*Deux des fixations du rail frontal seront attachées àla table
du système de rails 52 po (132,08 cm) et requerront un boulon
de carrosserie M8 x 20 àtravers le trou carré(Fig. 11). (Si
vous ajoutez aussi une table coulissante, ajoutez des boulons
de carrosserie M8 aux fixations du rail frontal attachant àla
table de la scie.) Il peut s’avérer utile de maintenir en place les
boulons de carrosserie avec du ruban adhésif.

Français
12
ÉTAPE 24 Placer le rail dorsal 52 po (132,08 cm) parallèle-
ment au dessus de la table de la scie (Fig. 13). En vous
servant du devant du guide ou d’une règle de vérification pour
prolonger la surface de la table par dessus le rail, assurez-
vous que la distance du dessus de la table de la scie au haut
du rail est la même sur le côtédroit et sur le côtégauche de
la table de la scie. Si le rail n’est pas correctement aligné,
desserrez légèrement les vis de montage et tapotez sur le rail
avec un marteau mou ou un marteau régulier et un bloc en
bois jusqu’à ce que les distances soient identiques. Serrez à
fond les articles de quincaillerie. Répétez la procédure pour
les trois points d’attache restants en vérifiant la distance sur
toute la longueur du rail.
ÉTAPE 25. Installer le panneau couvrant le moteur (Fig. 18).
Retirez les deux vis et rondelles du haut des deux jambes
latérales avec un petit tournevis àlame plate (ou un tournevis
Torx T25). Enclencher les deux onglets inférieurs du panneau
dans les fentes de la traverse droite. Les rails de support
inférieur sont très proches des fentes de la traverse et il peut
s’avérer nécessaire de desserrer légèrement les boulons de
carrosserie retenant les rails pour pouvoir enclencher les
onglets. Mettez en place le panneau couvrant et réinstallez
les vis et les rondelles.
ÉTAPE 26. Voir le guide DW746 pour le mode d’emploi et le
réglage de la scie àtable.
Fixez le côtéde la table du rail 52 po (132,08 cm) aux fixations
du rail frontal en utilisant les deux boulons de carrosserie M8 x
20, les rondelles plates de 10 mm, les rondelles d’arrêt de 8 mm
et les écrous. Serrez avec les doigts. Attachez la table du rail
52 po (132,08 cm) àla fixation de support (Fig. 15) au moyen
des boulons M10 x 25. Fixez chaque boulon avec une rondelle
plate, une rondelle d’arrêt et un écrou. Serrez pour ajuster.
ÉTAPE 21. Attacher les rails de support inférieur.
Vous aurez besoin de :
4 –boulons de carrosserie 8 mm
4 –rondelles plates 8 mm
4 –rondelles d’arrêt 8 mm
4 –écrous 8 mm
Attachez les rails de support inférieur entre le socle de la
plaque de support et la traverse droite (Fig. 16) avec quatre
boulons de carrosserie M8 x 20. Fixez chaque boulon avec une
rondelle plate, une rondelle d’arrêt et un écrou. Serrez àfond.
ÉTAPE 22. Placer la table du rail 52 po (132,08 cm) parallèle-
ment au dessus de la table de la scie. La table devrait être
de niveau avec le dessus de la scie àtable. Pour le bord le
plus proche de la table de la scie, servez-vous du devant du
guide ou d’une règle de vérification pour prolonger la surface de
la table de la scie par dessus la table du rail. Pour aligner les
tables, tapotez sur la table du rail avec un marteau mou ou un
marteau régulier et un bloc de bois jusqu’à ce qu’elles soient
au même niveau. Serrez àfond les articles M10 àtravers la
fixation de support (Fig. 15). En utilisant l’article d’ajustement
en haut du jeu de jambes (Fig. 5) ajustez la table du rail, sur
toute sa longueur en calibrant par rapport au rail frontal (Fig.
13). Une fois le devant et le derrière de niveau, serrez àfond
les articles d’ajustement, les vis porte pastille M8 en haut des
jambes et les boulons de carrosserie M8 x 20 àtravers les fix-
ations du rail frontal.
ÉTAPE 23. Attacher le rail dorsal 52 po (132,08 cm) (Fig. 17).
Vous aurez besoin de :
5 –vis àtête hexagonales 10 x 35 mm
5 –rondelles plates 10 mm
5 –rondelles d’arrêt 10 mm
5 –écrous 10 mm
Attachez au moyen des boulons M10 àtravers les fentes dans
les fixations de support dorsal et le côtéde la table du rail 52
po (132,08 cm). Fixez chaque boulon avec une rondelle plate,
une rondelle d’arrêt et un écrou, en positionnant les rondelles
et les écrous àl’intérieur. Serrez pour ajuster les articles de
quincaillerie attachant àla table de la scie en conservant le
serrage manuel pour les autres. (Si vous ajoutez aussi une
table coulissante, montez-la avant de l’attacher au rail dorsal.
Lors de l’addition d’une table de sortie, vérifiez que vous avez
attachéles fixations pour suspendre de la table de sortie àla
table de la scie et non aux fixations de support dorsal et con-
tinuez.)
FIG. 14
FIG. 15
FIG. 16
FIG. 16
FIG. 18
FIG. 19
RONDELLE PLATE M10

Français
13
Information supplémentaire
Réglage :
•Si vous ajoutez un socle mobile àvotre scie, il vous sera
nécessaire de régler la longueur des jambes sur le système
de rails 52 po (132,08 cm) :
•Placez un socle mobile sous votre scie conformément aux
instructions du guide du socle mobile.
•Déplacez la scie jusqu’au lieu oùelle sera le plus probable-
ment utilisée et libérez le socle.
•Desserrez la vis porte pastille M8 traversant chaque fente à
extrémités ouvertes de chaque rail latéral et le trou carré
dans les jambes (Fig. 6). Utilisez les articles d’ajustement à
travers le haut des jambes pour descendre le jeu de jambes
jusque en bas ou jusqu’à ce que les vis M8 soient en bas des
fentes àextrémités ouvertes.
•Resserrez les articles M8.
•Pour chaque jambe (Fig. 19): Desserrez les deux vis qui
attachent le pied sur la jambe. Laissez le pied tomber par
terre. Resserrez les deux vis maintenant le pied sur la jambe.

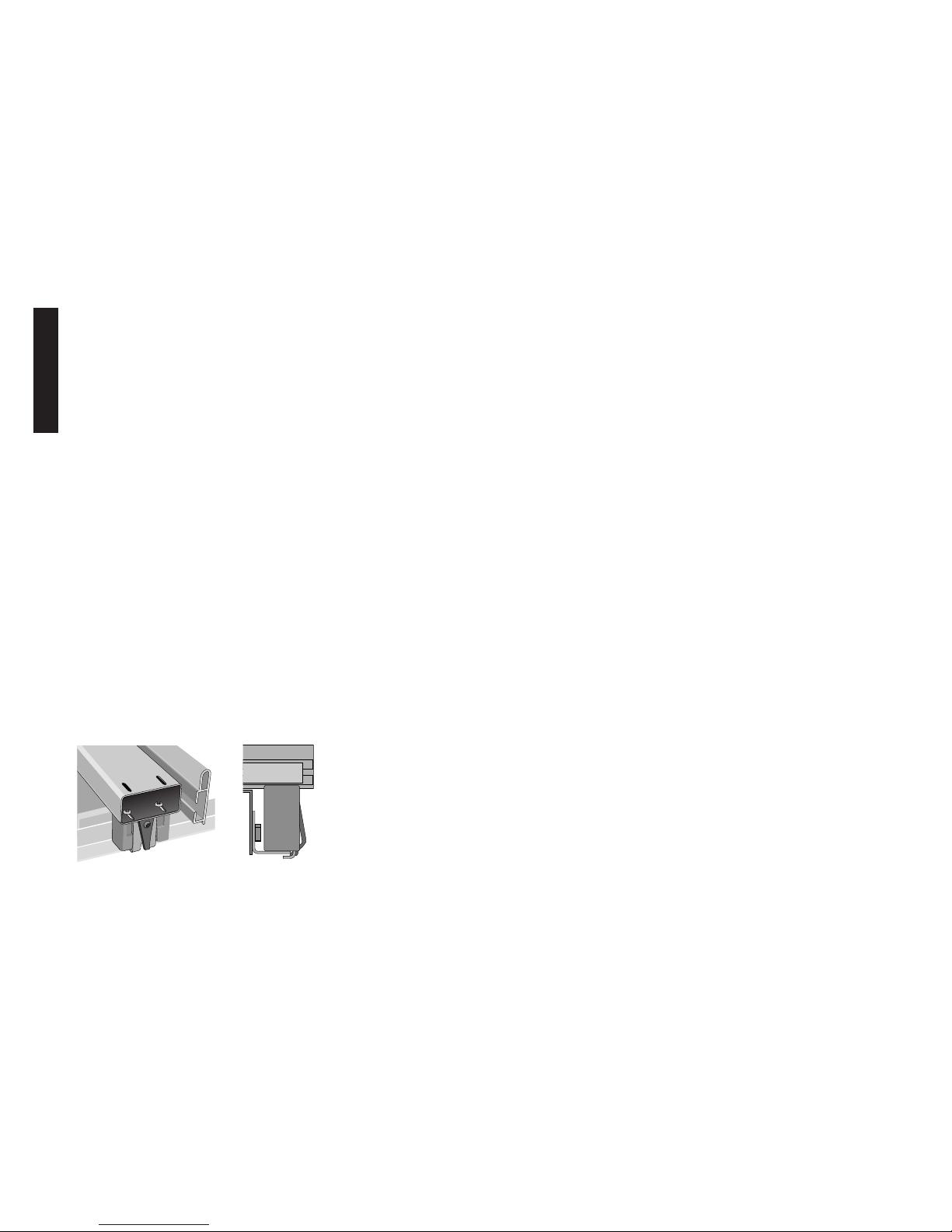

Régler la bande de glissement
arrière du guide
Au besoin, régler la bande de glissement arrière pour
l’appuyer correctement sur le rail arrière en desserrant
les deux vis qui le fixent àla poutrelle du guide. L’étrier
en plastique est légèrement dérivéquand la bande de
glissement est bien placée. Ce réglage est nécessaire
uniquement si le rail arrière est replacéaprès l’ajout
d’un accessoire optionnel.
Nettoyage :
•Le panneau de la table du système de rails 52 po (132,08 cm)
est constituéd’un matériau composéet une humiditéexces-
sive peut le détériorer. Le nettoyage avec une éponge humide
ou un solvant doux de la surface du panneau est acceptable
mais les bords du panneau ne doivent pas être mouillés.

Español
14
DeWalt… GARANTIZADO RESISTENTE
Las herramientas de alto rendimiento industrial de DeWalt están fabri-
cadas para soportar las más rudas aplicaciones en la industria y la cons-
trucción en los Estados Unidos. El diseño de cada herramienta de la línea
–desde los taladros, las lijadoras y hasta las sierras de mesa–son el resul-
tado de riguroso uso en los sitios de trabajo y a través de la industria. Cada
herramienta es producida con ardua precisión, usando los más avanzados
sistemas de manufactura y un intenso control de calidad. Cada herra-
mienta es revisada antes de salir de la fábrica para asegurarle que cumple
con sus estándares de durabilidad, confiabilidad y potencia.
DeWALT Fabricado fuerte como el lugar de trabajo…LO
GARANTIZAMOS.
ADVERTENCIA: PARA SU PROTECCIÓN PERSONAL, LEA EL MANUAL DE INSTRUCCIONES ANTES DE OPERAR LA SIERRA •USE SIEMPRE PROTECCIÓN PARA LOS OJOS •NO USE GUANTES,
CORBATAS, JOYERÍA O ROPA SUELTA •AMARRE EL CABELLO LARGO •MANTENGA LAS MANOS Y DEDOS FUERA DEL CAMINO DE LA SIERRA —ESPECIALMENTE AL BISELAR •USE SIEM-
PRE EL PROTECTOR DE LA HOJA Y EL SEPARADOR PARA CADA OPERACIÓN DONDE PUEDA SER USADA, INCLUYENDO EL CORTE FRANCO •USE UNA «VARILLA DE EMPUJE»CUANDO SE
REQUIERA •APRENDA COMO EVITAR LOS CONTRAGOLPES —VEA EL MANUAL •APOYE SIEMPRE EL TRABAJO CON LA MESA Y GUARDA O EL MEDIDOR DE LA ESCUADRA DE INGLETES •
NUNCA USE EL MEDIDOR DE LA ESCUADRA DE INGLETES Y LA GUARDA AL MISMO TIEMPO •NUNCA ALCANCE ALREDEDOR O SOBRE LA SIERRA •ASEGURE LA SIERRA MONTADA ANTES DE
OPERAR •NUNCA QUITE PIEZAS ATORADAS O ATASCADAS HASTA DESCONECTAR LA SIERRA Y QUE ÉSTA SE HAYA DETENIDO •NO EXPONGA A LA LLUVIA O LUGARES HÚMEDOS •NO
OPERE ESTA MÁQUINA BAJO LA INFLUENCIA DEL ALCOHOL O DROGAS •EL INCUMPLIMIENTO CON ESTAS ADVERTENCIAS PUEDE RESULTAR EN GRAVES LESIONES PERSONALES.
ADVERTENCIA: EL USO DE ESTA HERRAMIENTA PUEDE GENERAR POLVO QUE CONTENGA
COMPUESTOS QUÍMICOS QUE PUEDEN CAUSAR CÁNCER, DEFECTOS DE NACIMIENTO U
OTROS DAÑOS AL SISTEMA REPRODUCTIVO. USE LA PROTECCIÓN RESPIRATORIA APROPIADA.

Español
15
Artículos incluidos
Caja #1
•(1) Subconjunto del sistema de mesa con rieles de 52”(1.32 m)
•(1) Charola de soporte
•(1) Puntal de soporte
•(2) Riel inferior de soporte
•(3) Sopporte trasero
Caja #2 (Caja de rieles)
•(1) Subconjunto de riel delantero
•(1) Riel posterior
•(2) Patas
•(2) Bases
•(1) Bolsa con herrajes
Herramientas incluidas
•Llave hexagonal de 6mm
•Llave Torx T40
•Llave Torx T50
Herramientas requeridas
•Llave de extremo abierto de 17mm
•(2) Llave de extremo abierto de 16mm
•Llave de extremo abierto de 13mm
•Regla
•Martillo suave o regular y bloque de madera
•Destornillador pequeño de hoja plana
Para hacer más rápido el ensamblado, lo siguiente sería de
ayuda:
•Dado de 16mm
•Dado de 13mm
•Maneral Torx T25
Herrajes necesarios
Las bolsas de herrajes incluidos contienen todas las tuer-
cas, pernos y arandelas necesarias para ensamblar los
componentes incluidos con el sistema de rieles DW7464
52”(1.32m) y para sujetarlo al Banco de Aserrar para
Carpinteros DW746. (Cuando se agregue como accesorio
adicional, use herrajes nuevos en lugar de los herrajes
que se quiten).
Para facilitar el ensamblado de su banco/sierra, iguale las
tuercas, pernos y arandelas con la gráfica de herrajes.
Antes de cada paso, revise sus herrajes contra la gráfica
e identifique las piezas que necesita. Pueden haber
piezas adicionales en la bolsa con los accesorios de fer-
retería.
M 10 TUERCA HEXAGONAL
17 MM DE SEGURIDAD
(6 PIEZAS)
PERNO
10MM X 25MM
(5 PIEZAS)
PERNO
10MM X 35MM
(8 PIEZAS)
PERNO TORX T50 DE
CABEZA PLANA
10MM X 30MM
(6 PIEZAS)
PERNO DE CARRUAJE
8MM X 20MM
(11 PIEZAS)
TORNILLO DE CABEZA
8MM X 20MM
(15 PIEZAS)
10 MM ARANDELA
PLANA
(22 PIEZAS)
10 MM ARANDELA
DE SEGURIDAD
(20 PIEZAS)
8 MM ARANDELA
PLANA
(19 PIEZAS)
8 MM ARANDELA
DE SEGURIDAD
(25 PIEZAS)
M 8 TUERCA
HEXAGONAL 13MM
(25 PIEZAS)
M 10 TUERCA
HEXAGONAL 16MM
(13 PIEZAS)
DE CABEZA PLANA
6MM HEXAGONAL
10MM X 80MM
(2 PIEZAS)
Herrajes incluidos con el Sistema de Rieles de 52” (1.32m) DW7464 52”

Español
16
LLAVE TORX
T40 (1)
LLAVE TORX
T50 (1)
LLAVE HEXAGONAL
6 MM (1)
Preparación del banco de aserrar: Si compróusted el Sistema
de Rieles de 52”(1.32m) como accesorio adicional, empiece con
esta sección. Si compróusted el Sistema de Rieles de 52”
(1.32m) con su Banco de Aserrar para Carpinteros DW746, no
haga este paso y vaya a la sección de ensamblado.
•Quite el riel posterior y los herrajes asociados. Si su sierra
tiene una mesa de salida, quite el riel y cualquier puntal de
soporte posterior, pero deje los soportes colgantes en su
lugar (Fig. 1).
Ensamblado
Si tiene otros accesorios (Mesa deslizante y/o Mesa de salida)
ensamble primero el sistema de rieles de 52”(1.32m), excepto
por el riel posterior. La mesa de salida deberáser ensamblada al
final.
ANTES DE PROCEDER, LEA TODA LA SECCIÓN
DE ENSAMBLADO.
PASO 1. Retire la caja de partes, la cubierta del motor, guía, y las
mesas laterales del paquete de la sierra.
PASO 2. Voltee la sierra con el lado derecho hacia arriba.
Necesitaráayuda. El peso combinado de la cubierta de la
mesa y el motor es de 90 kilos aproximadamente.
PASO 3. Corte y retire los flejes plásticos que sujetan el motor.
PASO 4. Usando la manivela del frente, baje un poco el motor y
retire el material de espuma de empaque entre el motor y el
mecanismo.
PASO 5. Instale la manivela para biselar. (Fig. 2) Para hacer
esto, instale primero la manivela (A) en la flecha (B), gire lige-
ramente para enganchar el pasador de la flecha. Atornille la
perilla de seguridad (C) en su lugar hasta que estécompleta-
mente asentada en su lugar y luego afloje 1/4 a 1/2 vuelta.
PASO 6. Usando la manivela de altura, levante el mecanismo tan
alto como llegue.
PASO 7. Instale el gancho para llave. (Fig. 3) En la pata
delantera derecha, cerca de la parte de arriba hay un injerto
de plástico roscado. Enrosque uno de los ganchos de llave en
forma de «L»hasta que sólo unas cuantas vueltas de rosca
sean visibles.
•Quite el riel delantero, soltando los cuatro pernos de cabeza
plana M10 x 25 de la parte superior de cada soporte de riel
delantero. Si su sierra tiene un accesorio deslizante, será
necesario quitar también los pernos de carruaje M8 x 20 de
los soportes delanteros del riel.
•Quite los soportes delanteros del riel delantero. Afloje las
tuercas M8 hasta que sólo unas cuantas vueltas las sosten-
gan en su lugar. Deslice el perno de carruaje fuera de la ranu-
ra en el riel y quite los herrajes de los soportes. Guarde los
soportes del riel delantero para el ensamble de su Sistema de
rieles de 52”(1.32m).
•Retire la cubierta del motor quitando los dos tornillos y aran-
delas de la parte superior de la cubierta en la parte de arriba
de las dos patas laterales. Estire la parte superior de la
cubierta de la sierra y desenganche las lengüetas de las
ranuras en el travesaño derecho. Reinstale los tornillos y
arandelas para uso posterior.
•Quite la mesa de soporte del lado derecho. Afloje los tres
pernos M10 que sujetan la mesa de soporte con el banco de
aserrar. Ahora puede levantar y quitar la mesa de soporte.
Termine de quitar los herrajes. (Si también estáagregando un
accesorio deslizante, puede ahora quitar la mesa de soporte
del lado izquierdo).
•Continúe con el ensamble empezando en el paso 8.
REMOVE
REMOVE
FIG. 1
A
B
C
FIG. 2 FIG. 3
