DeWalt DWS5100 User manual

5. Slide the two legs into the holes in the saw shoe as shown in
Figure 4.
INSTALL RIP GUIDE
IN THIS DIRECTION
FIG. 4
D
C
C
6. Adjust the front and rear scales to read the same measurement.
WARNING: Both front and rear scales MUST BE set at the same
rip width or serious personal injury due to kickback may occur.
7. Securely tighten front (C) and (D) rear locking screws at desired rip
width.
DWS5100
DUAL PORT RIP GUIDE
Safety Warnings
WARNING: For your own safety, read the saw instruction manual
before using any accessory. Failure to heed these warnings
may result in personal injury and serious damage to the saw
and the accessory. When servicing this tool, use only identical
replacement parts.
WARNING:
• Use only with DWS535, DWS535T, DWS535T, DCS577 circular
saws. Use of this rip guide with other saws may increase the risk
of kickback and injury.
• Before making a cut be sure that both the front and rear scales
are set at the same rip width. Using the rip guide with the scales
set at different rip widths may cause blade binding and increase
the risk of kickback.
• After installing the rip guide on the saw or after moving the guide
to change the rip width setting, check the operation of the lower
guard before starting the saw and making a cut to make sure
that the rip guide does not affect proper guard operation.
• After installing the rip guide on the saw or after moving the guide
to change the rip width setting, securely tighten both the front
and rear locking screws on the saw foot plate to prevent the rip
guide from moving while cutting.
Ripping
Ripping is the process of cutting wider boards into narrower strips – cutting
grain lengthwise. Hand guiding is more difficult for this type of sawing and
the use of the DWS5100 dual port rip guide is recommended.

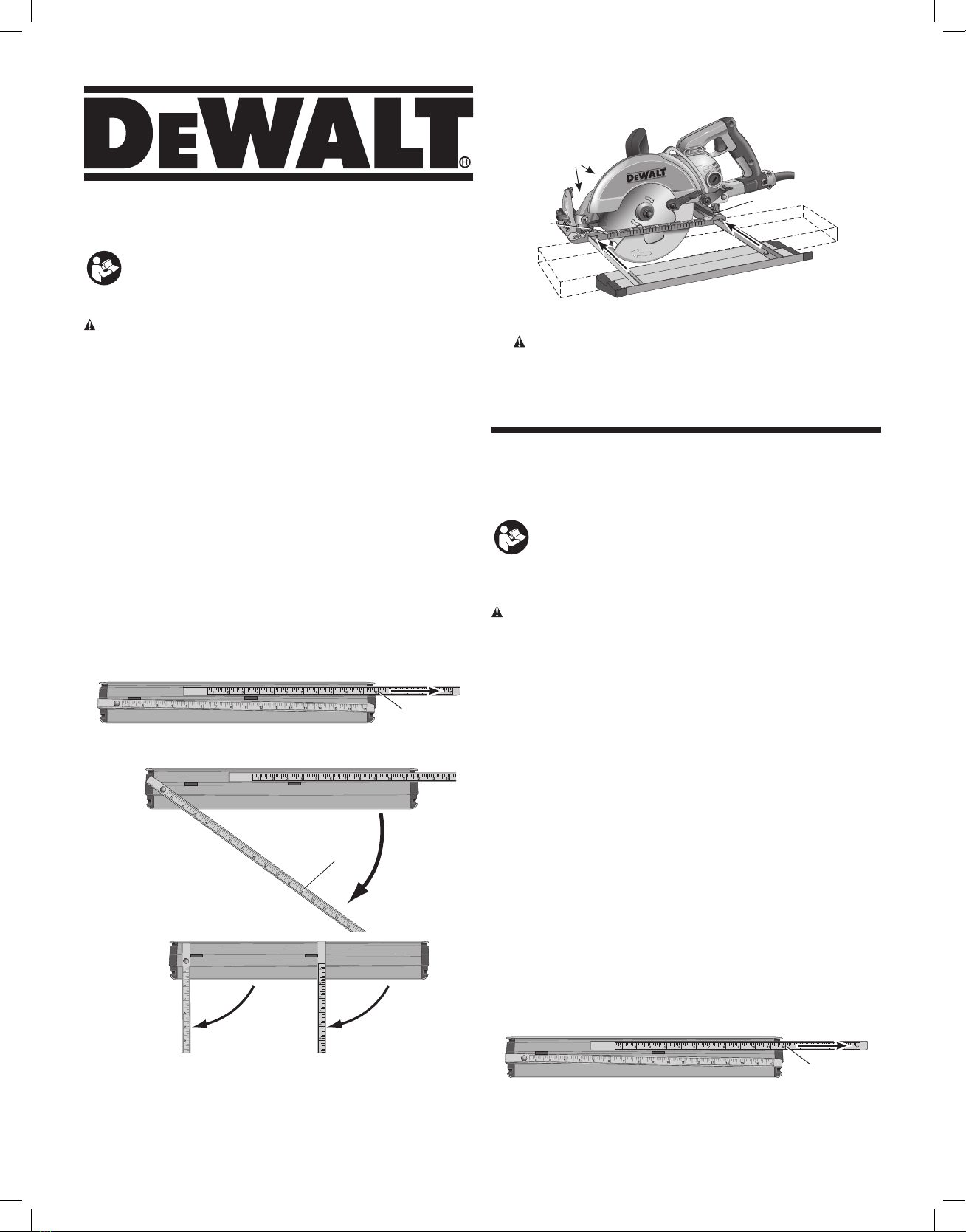

Assembly
1. Loosen knob on the under side of the rip guide.
2. Slide leg (A) horizontally until the leg stops (Fig. 1).
A
FIG. 1
3. Rotate leg (B) until it stops at 90˚ then repeat with leg (A) as shown in
Figures 2 and 3.
B
FIG. 2
FIG. 3
90˚ 90˚
4. Tighten the knob.
D
e
WALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 JAN18) Part No. N570188 DWS5100 Copyright © 2009, 2018 D
e
WALT
The following are trademarks for one or more D
e
WALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the array of pyramids on the
handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.
DWS5100
DISPOSITIF DE GUIDAGE À DOUBLE
ACCÈS
Consignes de sécurité
AVERTISSEMENT : pour votre sécurité, lire le manuel de
l’utilisateur de la scie avant l’utilisation de tout accessoire. Tout
manquement à ces avertissements augmente les risques de
dommages corporels, et les risques d’endommager sérieusement
la scie et ses accessoires. Lors de l’entretien de cet outil, n’utiliser
que des pièces de rechange identiques.
AVERTISSEMENT:
• À utiliser seulement avec les scies circulaires DWS535,
DWS535T, DWS535T et DCS577. L’utilisation de ce dispositif
de guidage avec d’autres scies peut augmenter les risques de
rebonds et de dommages corporels.
• Avant toute coupe, s’assurer que les réglettes avant et arrière
sont réglées sur la même largeur de coupe. Le fait d’utiliser le
dispositif de guidage alors que les réglettes sont ajustées sur
des largeurs différentes pourra causer le grippage de la lame et
augmenter les risques de rebonds.
• Une fois le dispositif de guidage installé sur la scie, ou après
avoir déplacé ce dispositif pour changer le réglage de largeur
de coupe, vérifier le fonctionnement du carter inférieur avant de
redémarrer la scie et d’effectuer une coupe, pour s’assurer que
le dispositif de guidage n’interfèrera pas avec celui-ci.
• Une fois le dispositif de guidage installé sur la scie, ou après
avoir déplacé ce dispositif pour changer le réglage de largeur
de coupe, arrimer soigneusement les vis de verrouillage avant
et arrière sur la plaque d’assise de la scie pour prévenir le
déplacement du dispositif de guidage pendant la coupe.
Coupes longitudinales
Une coupe longitudinale consiste à couper de larges panneaux en bandes
plus étroites (couper dans le sens du grain). Il est plus difficile de guider
manuellement ce genre de coupe, et l’utilisation d’un dispositif de guidage
à double accès, DWS5100, est recommandée.
Montage
1. Desserrez le bouton sur le côté inférieur du dispositif de guidage.
2. Poussez à fond la patte (A) horizontalement (fig. 1).
A
FIG. 1

3. Tournez la patte (B) jusqu’à ce qu’elle s’arrête à un angle de
90˚, puis répétez l’opération avec la patte (A), comme illustré en
figures 2 et 3.
B
FIG. 2
FIG. 3
90˚ 90˚
4. Resserrez le bouton.
5. Insérez les deux pattes dans les trous du châssis de scie, comme
illustré en figure 4.
INSTALLER LE GUIDE DE COUPE
LONGITUDINALE DANS CE SENS
FIG. 4
D
C
C
6. Ajustez les réglettes avant et arrière pour qu’elles soient au même
réglage.
AVERTISSEMENT: les deux réglettes, avant et arrière, DOIVENT
ÊTRE réglées sur la même largeur de coupe pour éviter tout risque de
dommages corporels dus à des rebonds.
7. Resserrez soigneusement les vis de verrouillage avant (C) et arrière (D)
sur la largeur de coupe désirée.
DWS5100
GUÍA DE DOBLE PUERTO PARA CORTES
LONGITUDINALES
Advertencias de seguridad
ADVERTENCIA: Para su seguridad, lea el manual de
instrucciones de la sierra antes de utilizar cualquier accesorio.
De no seguir estas advertencias podrían producirse lesiones
corporales y graves daños a la sierra y al accesorio. Cuando
realice el mantenimiento de esta herramienta, utilice únicamente
repuestos originales.
ADVERTENCIA:
• Utilice sólo con sierras circulares DWS535, DWS535T, DWS535T
y DCS577. El uso de esta guía para cortes longitudinales con
otras sierras puede aumentar el riesgo de rebote y lesiones.
• Antes de realizar un corte, verifique que los calibradores
delantero y trasero estén fijados para la misma amplitud de
corte. El uso de la guía de corte longitudinal con los calibradores
en diferentes amplitudes de corte podría hacer que se trabara la
hoja y aumentara el riesgo de rebote.
• Luego de instalar la guía de corte longitudinal en la sierra o
de mover la guía para cambiar la configuración de amplitud
de corte, revise que el protector inferior funcione bien antes
de arrancar la sierra e iniciar el corte para verificar que la guía
de corte longitudinal no afecte el funcionamiento debido del
protector.
• Luego de instalar la guía de corte longitudinal en la sierra o de
mover la guía para cambiar la configuración de amplitud de
corte, ajuste bien los tornillos de fijación delantero y trasero en
la base de la sierra para evitar que la guía de corte longitudinal
se mueva durante el corte.
Corte longitudinal
Se utiliza un corte longitudinal para cortar tablas anchas en tablas más
angostas, cortando al hilo. Este tipo de operación es difícil de controlar
con la mano por lo que se recomienda el uso de la guía de doble puerto
para cortes longitudinales DWS5100.
Montaje
1. Afloje la perilla que se encuentra debajo de la guía de corte
longitudinal.
2. Deslice la pata (A) horizontalmente, hasta que tope (Fig. 1).
A
FIG. 1
3. Rote la pata (B) hasta que tope en 90˚ y luego repita con la pata (A)
como lo muestran las Figuras 2 y 3.
B
FIG. 2
FIG. 3
90˚ 90˚
4. Ajuste la perilla.
5. Deslice las dos patas en los orificios de la zapata de la sierra, como
aparece en la Figura 4.
INSTALAR LA GUÍA PARA CORTE
A LO LARGO DE LA VETA EN
ESTA DIRECCIÓN
FIG. 4
D
C
C
6. Ajuste los calibradores delantero y trasero para que queden fijados
en la misma amplitud de corte.
ADVERTENCIA: Los calibradores delantero y trasero DEBEN
quedar fijados en la misma amplitud de corte para evitar lesiones
corporales graves que podrían resultar del rebote de la sierra.
7. Ajuste bien los tornillos de sujeción delantero (C) y trasero (D) en la
amplitud de corte longitudinal deseada.
