DWS771

DWS777

Dansk (oversat fra original brugsvejledning) 6

Deutsch (Übersetzung der Originalanweisung) 15

English (original instructions) 26

Español (traducido de las instrucciones originales) 35

Français (traduction de la notice d’instructions originale) 45

Italiano (tradotto dalle istruzioni originali) 55

Nederlands (vertaald vanuit de originele instructies) 65

Norsk (oversatt fra de originale instruksjonene) 76

Português (traduzido das instruções originais) 85

Suomi (käännetty alkuperäisestä käyttöohjeesta) 95

Svenska (översatt från de ursprungliga instruktionerna) 104

Türkçe (orijinal talimatlardan çevrilmiştir) 113

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 122

DeWALT

13 10

2117

Fig. A

Fig. B

00-00-0000

DWS771

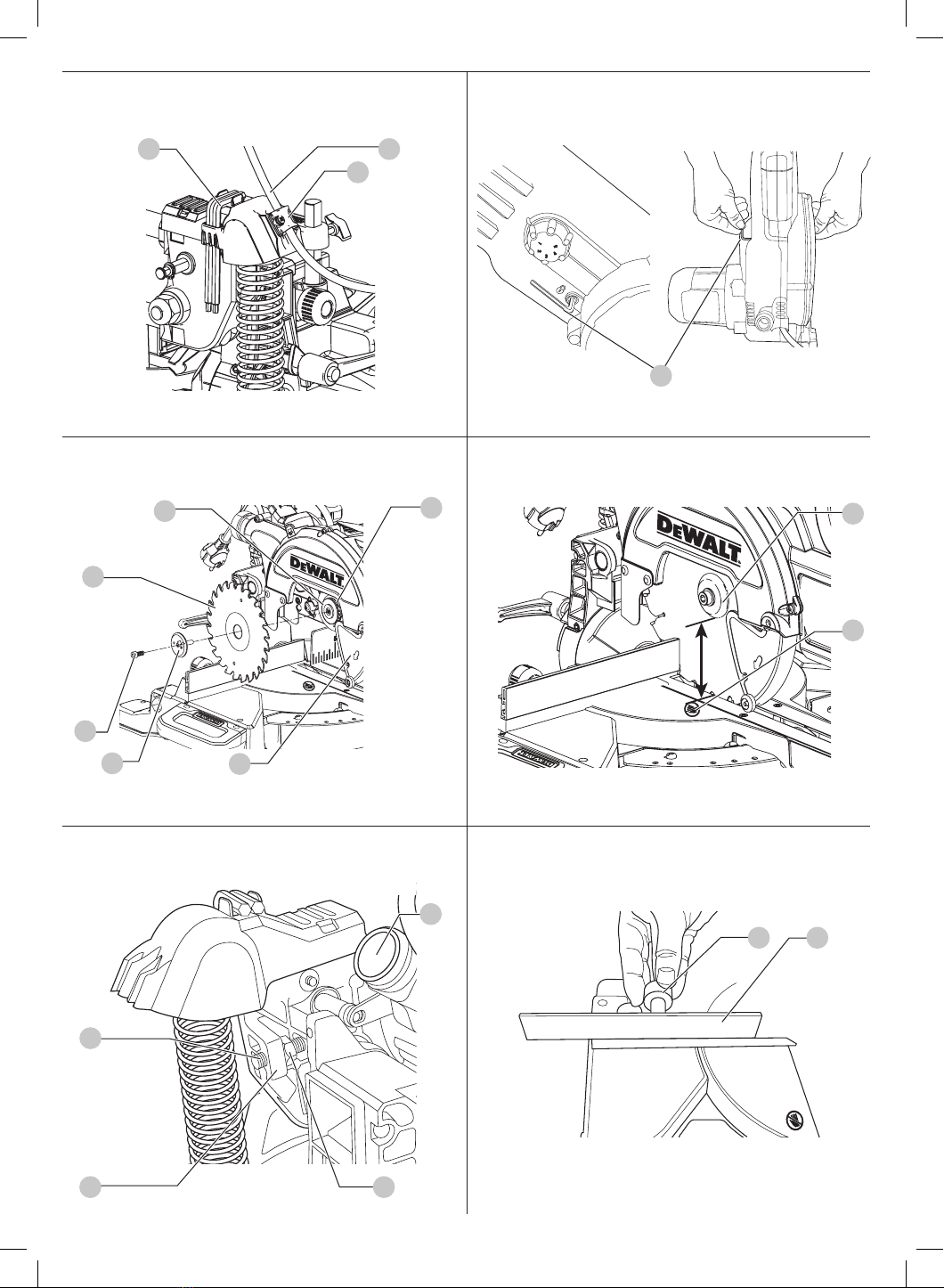

Fig. C Fig. D

Fig. E

Fig. G

Fig. F

Fig. H

815

Fig. J

Fig. K

Fig. M

Fig. L

Fig. N

4015

39 13

Fig. I

XPS

Fig. O

Fig. Q

Fig. P

Fig. R

Fig. S

Fig. U

Fig. V

Fig. T

DANSK

GERINGSSAV TIL TVÆRSNIT

DWS771, DWS777

Tillykke!

Du har valgt et

DeWALT

-værktøj. Mange års erfaring, ihærdig

produktudvikling og innovation gør

DeWALT

én af de mest pålidelige

partnere for professionelle brugere afelværktøj.

Tekniske Data

DWS771 DWS777

Spænding VAC 230 230

Type 2 2

XPS Ja Ja

Effektindgang W1550 1800/1600

Klingediameter mm 216 216

Klingeboring mm 30 30

Maks. klingeomdrejningstal min-1 2600-5200 6300

Savsnitbredde mm 2,6 2,6

Geringssnit (maks. positioner) venstre og

højre

50° 50°

Skråsnit (maks. positioner) venstre 48° 48°

Dobbeltgering skråsnit 45° 45°

geringssnit 45° 45°

Kapaciteter

tværskæring 90° mm 60 x 270 60 x 270

geringssnit 45° mm 60 x 190 60 x 190

geringssnit 48° mm 60 x 180 60 x 180

skråsnit 45° mm 48 x 270 48 x 270

skråsnit 48° mm 45 x 270 45 x 270

Samlede dimensioner mm 460 x 560 x 430 460 x 560 x 430

Vægt kg 15,5 15,5

Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN62841:

LPA (lydtryk) dB(A) 93 96

LWA (akustisk effekt) dB(A) 102 107

K (akustisk effekt

usikkerhed)

dB(A) 3 3

Vibrations- og/eller støjemissionsniveauet, der er angivet i dette

vejledningsark, er målt i overensstemmelse med en standardiseret test, der

er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et

andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller støjemissionsniveau

repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet

anvendes til andre formål, med andet tilbehør eller vedligeholdes

dårligt, kan vibrations- og/eller støjemissionen imidlertid

variere. Det kan markant forøge eksponeringsniveauet over den

samledearbejdsperiode.

Et estimat af eksponeringsniveauet for vibration og/eller støj bør

også tage højde for de gange, hvor der slukkes for værktøjet, eller

når det kører, men ikke bruges til arbejde. Det kan markant mindske

eksponeringsniveauet over den samledearbejdsperiode.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte

operatøren mod vibrationens og/eller støjens effekter, som f.eks.:

vedligehold værktøjet og tilbehør, hold hænderne varme (rele

EF-Konformitetserklæring

Maskindirektiv

Geringssav til tværsnit

DWS771, DWS777

DeWALT

erklærer, at produkterne beskrevet under Tekniske data er

udformet i overensstemmelse med:

2006/42/EF, EN60745-1:2009+A11:2010, EN62841-1:2015/AC:2015;

EN62841-3-9:2015/AC:2016-09.

Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU.

Kontakt

DeWALT

på følgende adresse for yderligere oplysninger eller se

bagsiden afmanualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder

denne erklæring på vegne af

DeWALT

Markus Rompel

Vicedirektør for Ingeniørarbejde, PTE-Europa

DeWALT

, Richard-Klinger-Strase 11,

D-65510, Idstein, Tyskland

20.09.2019

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen

forpersonskader.

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt

signalord. Læs vejledningen og vær opmærksom på dissesymboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den

undgås, vil resultere i død eller alvorligpersonskade.

ADVARSEL: Angiver en potentielt farlig situation, der medmindre den

undgås, kunne resultere i død eller alvorligpersonskade.

FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den

undgås, kan resultere i mindre eller moderatpersonskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med

personskade, men som kan resultere iproduktskade.

Angiver risiko for elektriskstød.

Angiverbrandfare.

Generelle sikkerhedsadvarsler

for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner,

illustrationer og specifikationer, der følger med dette elværktøj.

Manglende overholdelse af alle nedenstående instruktioner kan

medføre elektrisk stød, brand og/eller alvorligpersonskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE

BRUG

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller

batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller

mørke områder giver anledning tilulykker.

Dansk (oversat fra original brugsvejledning)

DANSK

b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig

atmosfære, som f.eks. ved tilstedeværelsen af brændbare

væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde

støv ellerdampe.

c) Hold børn og omkringstående på afstand, når der anvendes

elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må

aldrig modificeres på nogen måde. Undlad at bruge adapterstik

sammen med jordforbundet elektrisk værktøj. Umodificerede stik

og dertil passende stikkontakter reducerer risikoen for elektriskstød.

b) Undgå kropskontakt med jordforbundne overflader, såsom rør,

radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk

stød, hvis din krop erjordforbundet.

c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold.

Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for

elektriskstød.

d) Undlad at udsætte ledningen for overlast. Brug aldrig

ledningen til at bære, trække værktøjet eller trække det ud af

stikkontakten. Hold ledningen borte fra varme, olie, skarpe

kanter og bevægelige dele. Beskadigede eller sammenfiltrede

ledninger øger risikoen for elektriskstød.

e) Når elektrisk værktøj benyttes udendørs, skal der anvendes

en forlængerledning, som er egnet til udendørs brug. Brug

af en ledning, der er egnet til udendørs brug, reducerer risikoen for

elektriskstød.

f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et

fugtigt område, benyt en strømforsyning, der er beskyttet af en

fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres

risikoen for elektriskstød.

3) Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug

sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke

værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller

medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk

værktøj kan forårsage alvorligpersonskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller.

Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko,

sikkerhedshjelm eller høreværn, brugt når omstændighederne

foreskriver det, reducerer omfanget afpersonskader.

c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten,

inden værktøjet tilsluttes en strømkilde og/eller batterienhed,

samles op eller bæres. Når elektrisk værktøj bæres med fingeren på

kontakten eller tilsluttes, når kontakten er tændt, giver det anledning

tilulykker.

d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske

værktøj startes. En skruenøgle eller anden nøgle, der bliver

siddende på en roterende del af elektrisk værktøj, kan give anledning

tilpersonskade.

e) Undlad at række for langt. Hold hele tiden en god fodstilling

og balance. Dette giver bedre kontrol af det elektriske værktøj, når

uventede situationeropstår.

f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller

smykker. Hold dit hår og tøj væk fra dele i bevægelse.

Løstsiddende tøj, smykker eller langt hår kan blive fanget i

bevægeligedele.

g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr,

skal dette tilsluttes og anvendes rigtigt. Anvendelse af

støvopsamlingsudstyr kan begrænse farer forårsaget afstøv.

h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at

du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for

værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en

brøkdel af etsekund.

4) Anvendelse og Vedligeholdelse af

Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det

værktøj, der er bedst egnet til det arbejde, der skal udføres.

Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som

det er beregnettil.

b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder

og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med

kontakten, er farligt og skalrepareres.

c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis

aftagelig, fra det elektriske værktøj, før det elektriske værktøj

justeres, dets tilbehør udskiftes, eller det stilles til opbevaring.

Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen

for, at værktøjet startesutilsigtet.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og

tillad ikke personer, som ikke er bekendt med dette elektriske

værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk

værktøj er farligt i hænderne på personer, som ikke er instrueret i

brugenderaf.

e) Vedligehold elværktøjer og tilbehør. Undersøg om bevægelige

dele sidder skævt, binder eller er gået itu såvel som andre

forhold, der kan påvirke betjeningen af værktøjet. Hvis det

elektriske værktøj er beskadiget, skal det repareres før brug.

Mange ulykker er forårsaget af dårligt vedligeholdtværktøj.

f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt

skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at

binde og er lettere atstyre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse

med disse instruktioner, idet der tages hensyn til

arbejdsforholdene og den opgave, som skal udføres. Brug af

elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan

resultere i en farligsituation.

h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og

smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker

håndtering og styring af værktøjet i uventedesituationer.

5) Service

a) Elektrisk værktøj skal serviceres af en kvalificeret

servicetekniker, som udelukende benytter identiske reservedele.

Derved sikres det, at værktøjets driftssikkerhedopretholdes.

Sikkerhedsinstruktioner for geringssave

a) Geringssave er beregnede til at skære i træ eller trælignende

produkter, de kan ikke bruges med slibende skæreskiver til

skæring af jernholdige materialer såsom stænger, stolper osv.

Slibestøv får bevægelige dele såsom den nederste afskærmning til at

blokere. Gnister fra slibeskæring vil brænde den nederste afskærmning,

savsnitindsatsen og andreplastikdele.

b) Brug klemmer til at understøtte arbejdsemnet, når det er

muligt. Hvis du understøtter arbejdsemnet med hånden, skal du

altid holde din hånd i en afstand af mindst 100mm fra begge

sider af savklingen. Brug ikke denne sav til at skære stykker,

som er for små til, at de kan fastgøres eller holdes med hånden.

Hvis din hånd er placeret for tæt på savklingen, er der en øget risiko for

skader fra kontakt medklingen.

c) Arbejdsemnet skal være stationært og fastspændt eller holdt

imod både anslaget og bordet. Før ikke arbejdsemnet ind i

klingen eller skær "frihånd" på nogen måde. Ikke fastspændte

eller bevægelige arbejdsemner kan blive kastet ved høje hastigheder

og forvoldeskade.

d) Skub saven gennem arbejdsemnet. Træk ikke saven gennem

arbejdsemnet. Du laver et snit ved at hæve savhovedet og

trække det ud over arbejdsemnet uden at skære, start motoren,

tryk på savhovedet ned og skub saven gennem arbejdsemnet.

Skæring med trækslag kan forårsage, at savklingen arbejder sig op

DANSK

på toppen af arbejdsemnet og voldsomt kaster klingesamlingen

modoperatøren.

e) Kryds aldrig din hånd over den tilsigtede skærelinje enten

foran eller bagved savklingen. Understøttelse af arbejdsemnet

"krydshåndet", dvs. at holde arbejdsemnet til højre for savklingen med

din venstre hånd eller omvendt er megetfarligt.

f) Ræk ikke bagved anslaget med hænderne tættere end 100mm

fra begge sider af savklingen for at fjerne affaldstræ eller af

anden årsag, mens klingen roterer. Det kan være svært at vurdere

afstanden fra den roterende savklinge til din hånd, og du kan komme

alvorligt tilskade.

g) Inspicér dit arbejdsemne før skæring. Hvis arbejdsemnet er

bøjet eller er skævt, klem det med den udvendige side vendt

imod anslaget. Kontrollér altid, at der ikke er et mellemrum

mellem arbejdsemne, anslag og bord lands med skærelinjen.

Bøjede eller skæve arbejdsemner kan vride eller flytte sig og kan sætte

sig fast på den roterende savklinge under skæring. Der bør ikke være

søm eller fremmedobjekter iarbejdsemnet.

h) Brug ikke saven, før bordet er fri for alle værktøjer, trærester

osv. bortset fra arbejdsemnet. Små rester eller løse træstykker eller

andre genstande, der kommer i kontakt med den roterende klinge kan

blive kastet med højhastighed.

i) Skær kun et arbejdsemne ad gangen. Stabler med flere

arbejdsemner kan ikke klemmes eller afstives tilstrækkeligt og kan

sætte sig fast på klingen underskæring.

j) Kontrollér at geringssaven monteres eller placeres på en jævn,

fast arbejdsoverflade før brug. En stabil og fast arbejdsoverflade

nedsætter risikoen for, at saven bliverustabil.

k) Planlæg dit arbejde. Hver gang du ændrer indstilling af smig-

eller geringsvinkel, skal du sørge for at det indstillelige anslag

er indstillet korrekt til at understøtte arbejdsemnet, og at det

ikke vil forstyrre klingen eller afskærmningssystemet. Uden at

dreje værktøjet “ON” og uden arbejdsemne på bordet, flyt savklingen

gennem et simuleret snit for at sikre, at der vil være nogen forstyrrelser

eller fare for at skæreanslaget.

l) Sørg for passende understøtning som f.eks. bordforlængere,

savbukke osv. til et arbejdsemne, som er bredere eller længere

end bordpladen. Arbejdsemner, der er længere eller bredere end

geringssavbordet kan tippe, hvis de ikke er tilstrækkeligt understøttede.

Hvis det afskårne stykke eller arbejdsemnet tipper, kan det løfte den

nederste afskærmning eller blive kastet af den roterendeklinge.

m) Brug ikke en anden person som en erstatning for en

bordforlænger eller som ekstra understøtning. En ustabil

understøtning af arbejdsemnet kan medføre, at klingen binder, eller at

arbejdsemnet flytter sig under skæringen og trækker dig og din hjælper

ind i den roterendeklinge.

n) Det afskårne stykke må ikke klemmes eller presses på nogen

måde imod den roterende savklinge. Hvis fastholdt dvs. ved hjælp

af længdestop, kan det afskårne stykke blive kilet imod klingen og

kastet ud med voldsomkraft.

o) Brug altid en klemme eller et armatur beregnet til korrekt

understøtning af runde materialer såsom stænger eller rør.

Stænger har en tendens til at rulle under skæring, hvilket får klingen til

at "bide" og trække arbejdsemnet sammen med din hånd ind iklingen.

p) Lad klingen opnå fuld hastighed, før den får kontakt med

arbejdsemnet. Dette vil nedsætte risikoen for, at arbejdsemnet

kastesaf.

q) Hvis arbejdsemnet eller klingen sidder fast, sluk for

geringssaven. Vent indtil alle bevægelige dele er standset,

tag derefter stikket ud af stikkontakten og/eller fjern

batteripakken. Tag derefter det fastklemte materiale ud. Fortsat

savning med et fastklemt arbejdsemne kan medføre tab af kontrol eller

skade pågeringssaven.

r) Når snittet er færdigt, sluk for kontakten, hold savhovedet

nedad og vent, indtil klingen stopper, før det afskårne stykke

fjernes. Det kan være farligt at have hånden tæt ved klingen

medefterløb.

s) Hold godt fast i håndtaget, når du foretager et ufuldstændigt

snit, eller når du slukker for kontakten, før savhovedet er helt i

sænket position. Savens bremsevirkning kan medføre, at savhovedet

pludselig trækkes nedad og medføre en risiko forpersonskader.

Yderligere sikkerhedsregler for geringsave

ADVARSEL: Tilslut ikke netstrømforsyningen i enheden, før du har

læst og forstået alleinstruktionerne.

• BETJEN IKKE DENNE MASKINE før du har samlet og installeret den i

henhold til instruktionerne. En maskine, der ikke er samlet korrekt, kan

forårsage alvorligepersonskader.

• FÅ RÅDGIVNING fra din supervisor, instruktør eller anden kvalificeret

person, hvis du ikke helt bekendt med betjening af denne maskine. Viden

ersikkerhed.

• SØRG FOR at klingen roterer i den korrekte retning. Tænderne på klingen

skal pege i rotationsretningen som afmærket påsaven.

• STRAM ALLE KLEMMEGREB, greb og arme før betjening. Løse klemmer

kan forårsage, at dele af arbejdsemnet kastes af ved højehastigheder.

• KONTROLLÉR at alle klinger og klingeklemmer er rene, at de forsænkede

sider på klingeklemmerne vender imod klingen, og at dornskruen er

strammet forsvarligt. Løs eller forkert klingefastspænding kan resultere i

skader på saven ogpersonskade.

• FORSØG IKKE AT ARBEJDE MED ANDET END DEN BEREGNEDE

SPÆNDING for saven. Resultatet kan blive overophedning, beskadigelse af

værktøjet ogpersonskader.

• FASTKIL IKKE NOGET IMOD BLÆSEREN for at holde motorakslen.

Resultatet kan blive beskadigelse af værktøjet og muligepersonskader.

• ANBRING ALDRIG NOGEN DEL AF DIN KROP PÅ LINJE

SAVKLINGENS BANE. Det kan resultere ipersonskade.

• PÅFØR ALDRIG SMØREMIDDEL PÅ EN KØRENDE KLINGE. Påføring

af smøremiddel kan medføre, at din hånd kommer ind i klingen og

resultere i alvorligpersonskade.

• ANBRING ALDRIG en hånd i klingeområdet, når saven er tilsluttet til

den elektriske strømkilde. Utilsigtet aktivering af klingen med medføre

alvorligpersonskade.

• RÆK ALDRIG RUNDT OM ELLER BAGVED SAVKLINGEN. En klinge

kan forårsage alvorligpersonskade.

• RÆK ALDRIG UNDER SAVEN medmindre strømmen er slået fra. Kontakt

med savklingen kan medførepersonskade.

• FASTGØR MASKINEN TIL EN STABIL UNDERSTØTTENDE

OVERFLADE. Vibrationer kan muligvis få maskinen til at glide, gå eller

vælte og forårsage alvorligpersonskade.

• BRUG KUN DE TVÆRSNITSSAVKLINGER der anbefales til geringssave.

For det bedste resultat skal du ikke bruge hårdmetalsavklinger med

krogvinkler på over 7 grader. Anvend ikke klinger med dybe tandbunde.

Disse kan afbøjes og komme i kontakt med afskærmningen og kan dermed

forårsage skade på maskinen og/eller alvorligpersonskade.

• BRUG UDELUKKENDE KLINGER I KORREKT STØRRELSE OG TYPE

specificeret for dette værktøj for at forebygge beskadigelse af maskinen og/

eller alvorlig personskade (opfylder EN847-1).

• INSPICÉR KLINGE FOR REVNER eller andre skader før betjening. En

revnet eller beskadiget klinge kan gå i stykker, og stykkerne kan blive

kastet ud ved høje hastigheder og forårsage alvorlig personskade. Udskift

omgående revnede eller beskadigede klinger. Overhold det maksimale

omdrejningstal, der er afmærket påsavklingen.

• RENGØR KLINGEN OG KLINGEKLEMMER før betjening. Rengøring

af klingen og klingeklemmer giver dig mulighed for at kontrollere for

eventuelle skader på klingen eller klingeklemmer. En revnet eller beskadiget

klinge eller klingeklemme kan gå i stykker, og stykkerne kan blive kastet ud

ved høje hastigheder og forårsage alvorligpersonskade.

DANSK

• SAVKLINGENS MAKSIMALE HASTIGHED skal altid være

højere eller mindst svarende til den hastighed, der er afmærket på

værktøjetsklassificeringsplade.

• SAVKLINGEDIAMETEREN skal være i overensstemmelse med mærkerne

på værktøjetsklassificeringsplade.

• ANVEND IKKE SKÆVE KLINGER. Kontrollér om klingen kører frit og

er fri for vibrationer. En vibrerende klinge kan forårsage beskadigelse af

maskinen og/eller alvorligpersonskade.

• ANVEND IKKE smøremidler eller rensere (specielt spray eller aerosol) i

nærheden af plastikbeskyttelsesskærmen. Det polykarbonat materiale, der

anvendes i beskyttelsesskærmen, kan angribes af bestemtekemikalier.

• HOLD AFSKÆRMNINGEN PÅ PLADS og idriftstilstand.

• BRUG ALTID SAVSNITPLADEN OG UDSKIFT DENNE PLADE HVIS

BESKADIGET. Ophobning af små stykker flis under saven kan forstyrre

savklingen eller kan medføre ustabilitet i arbejdsemnet, når derskæres.

• BRUG UDELUKKENDE DE KLINGEKLEMMER DER ER SPECIFICERET

FOR DETTE VÆRKTØJ til at forebygge beskadigelse af maskinen og/eller

alvorligpersonskade.

• SØRG FOR at bruge den korrekte savklinge til det materiale, der

skalskæres.

• RENGØR MOTORENS LUFTRILLER for flis og savstøv. Tilstoppede

motorluftriller kan overophede maskinen, beskadige maskinen og muligvis

forårsage en kortslutning, som kan medføre alvorligpersonskade.

• LÅS ALDRIG KONTAKTEN I “ON” POSITION. Det kan resultere i

alvorligpersonskade.

• STÅ ALDRIG PÅ VÆRKTØJET. Der kan opstå alvorlig personskade, hvis

værktøjet vippes, eller hvis der utilsigtet tændes forskæreværktøjet.

ADVARSEL: Skæring i plastik, saftrigt træ og andre materialer kan

forårsage, at smeltede materialer akkumuleres på klingespidserne og

selve savklingen, hvilket øger risikoen for, at klingen bliver overophedet

og binder underskæring.

ADVARSEL: Bær altid høreværn. Under nogle forhold og varigheden

af brug, kan støj fra dette produkt give høretab. Vær opmærksom på de

følgende faktorer, som har indflydelse på udsættelse for støj:

• Brug savklinger, der er designet til at reducere støjudstråling,

• Brug kun godt slebne savklinger og

• Brug specielt designedestøjreduktionssavklinger.

ADVARSEL: BRUG ALTID sikkerhedsbriller. Glas i almindelige

briller er IKKE sikkerhedsglas. Brug også ansigts- eller støvmaske, hvis

savningenstøver.

ADVARSEL: Brug af dette værktøj kan generere og/eller sprede støv,

som kan medføre alvorligåndedrætsskade.

ADVARSEL: Nogle støvtyper skabt af elektrisk slibning, savning,

boring og andre byggeaktiviteter indeholder kemikalier kendt for at

forårsage kræft, fosterskader eller andre reproduktive skader. Nogle

eksempler på disse kemikalier er:

• bly fra blybaserede malinger,

• krystallinsk silica fra mursten og cement og andre

murværksprodukter og

• arsenik og krom fra kemisk behandlettømmer.

Din risiko for disse udsættelser varierer afhængigt af, hvor tit du foretager

denne type arbejde. Sådan nedsætter du risikoen for udsættelse for disse

kemikalier: arbejd i et godt ventileret område, og arbejd med godkendt

sikkerhedsudstyr, såsom de støvmasker, der er specielt designet til at bortfiltrere

mikroskopiskepartikler.

• Undgå langvarig kontakt med støv fra elektrisk slibning, savning,

boring og andre byggeaktiviteter. Bær beskyttelsesdragt og vask

udsatte områder med sæbe og vand. Hvis du lader støv trænge ind i din

mund, næse, øjne eller bliver liggende på din hud, kan fremme optagelse af

skadeligekemikalier.

ADVARSEL: Brug af dette værktøj kan generere og/eller sprede støv,

som kan medføre alvorlig åndedrætsskade. Brug altid godkendt

åndedrætsværn passende forstøveksponering.

ADVARSEL: Vi anbefaler at bruge en fejlstrømsafbryder med en

mærkereststrøm på 30 mA ellermindre.

Restrisici

De følgende risici er uløseligt forbundet med brugen afsave:

• kvæstelser som følge af berøring af roterende dele

På trods af overholdelsen af de relevante sikkerhedsregler og brug af

sikkerhedsudstyr kan visse restrisici ikke undgås. Disseer:

• Hørenedsættelse.

• Risiko for ulykker på grund af udækkede dele ved den roterendesavklinge.

• Risiko for kvæstelse ved udskiftning af ubeskyttedesavklinger.

• Risiko for at klemme fingre ved åbning afbeskyttelsesskærme.

• Sundhedsfare på grund af indånding af støv, der udvikles ved savning i træ,

specielt eg, bøg ogMDF.

De følgende faktorer forøger risikoen foråndedrætsproblemer:

• Ingen støvsugeanordning er tilsluttet ved savning af træ

• Utilstrækkelig støvudsugning på grund af tilstoppede udsugningsfiltre

Elektrisk sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at

strømforsyningen svarer til spændingen påmærkepladen.

Dit

DeWALT

-værktøj er dobbeltisoleret i overensstemmelse med

EN60745, og derfor er en jordledning ikke påkrævet

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet

ledning, der fås gennem

DeWALT

‘sserviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt

3-koret forlængerledning, der passer til dette værktøjs effektforbrug (se

Tekniske data). Den minimale lederstørrelse er 1,5 mm2; den maksimale

længde er 30m.

Ved brug af en kabeltromle skal kablet altid rulles heltud.

Pakkens indhold

Pakken indeholder:

1 Delvist samlet maskine

2 Sekskantnøgle 4/6mm

1 216mm TCT savklinge

1 Klampe til materiale

2 Bundforlængelseshåndtag og installationsudstyr

1 Brugsvejledning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være

opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen førbrug.

Bærhøreværn.

Brugøjeværn.

Hold hænder 100 mm fra begge sider afsavklingen.

Kig ikke direkte ind ilyskilden.

DANSK

Datokodeposition (Fig. B)

Datokoden32, der også inkluderer produktionsåret, er tryk påhuset.

Eksempel:

2019 XX XX

Produktionsår

Beskrivelse (Fig. A–C)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf.

Det kan medføre materiale- ellerpersonskade.

1 Tænd/sluk-kontakt

2 Frigørelsesgreb til øverste

beskyttelsesskærm

3 Fastgjort øverste

beskyttelsesskærm

4 Udvendig flange

5 Klingebolt

6 Beskyttelsesskærm til klinge

nederst

7 Savklinge

8 Låsegreb til glidende

afskærmning

9 Fast bord

10 Savsnitsplade

11 Geringsarm

12 Geringslås

13 Roterende bord

14 Geringsskala

15 Glideanslag

16 Skruetvinge til materiale

17 Skinnelåsegreb

18 Smigholdegreb

19 Hældningsvinkelskala

20 Bænkmonteringshuller

21 Spærreknap

22 Skinner

23 Savhoved

24 Sekskantnøgler (Fig. C)

25 Kabelholder

26 Kabel

27 Hastighedskontrolviser

(kunDWS771)

28 Låsehul

29 Tilsidesættelsesgreb til smigsnit

30 Bundforlængelseshåndtag

31 Støvudsugningsåbning

32 Datokode

Tilsigtet Brug

Din

DeWALT

Geringssav til tværsnit er designet for professionel skæring af

træ, træprodukter og plastik. Når de passende savklinger anvendes, kan der

også saves i aluminium. Den udfører let, præcis og sikker savning på tværs,

vinkel- oggeringsskæring.

Denne enhed er konstrueret til brug med en nominel savklingediameter på

216mm medhårdmetalskær.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare

væsker ellergasser.

Disse geringssave er professionelleværktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet,

når uerfarne brugere anvender detteværktøj.

ADVARSEL! Anvend ikke maskinen til andre formål end detilsigtede.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive

børn) med nedsatte fysiske, sensoriske eller mentale handicaps;

mangel på erfaringer, viden eller færdigheder, medmindre de er under

overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må

aldrig efterlades alene med detteprodukt.

SAMLING

ADVARSEL: For at reducere risikoen for personskade skal du

slukke for værktøjet og afbryde det fra strømkilden, inden

der foretages justeringer, eller der fjernes/monteres tilbehør

eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF-position.

Utilsigtet start kan medførekvæstelser.

Udpakning

Motoren og beskyttelsesskærmene er allerede monteret påbasen.

Kabelholder (Fig. C)

Bekræft, at kablet26 løber gennem kabelholderen25 . Lad der være nok

kabel til, at savhovedet kan vandre, og stram derefter holderen ved hjælp

afskruen.

Montering på arbejdsbænk (Fig. B)

1. Der findes huller20 i alle fire fødder for at lette montering på bænk.

Der findes huller i to forskellige størrelser som hjælp til forskellige

boltestørrelser. Brug et af hullerne; det er ikke nødvendigt at bruge

begge. Bolte med en diameter på 8mm og en længde på 80mm

anbefales. Montér altid din sav, så den sidder godt fast, så bevægelse

undgås. For at gøre transporten lettere kan værktøjet monteres på et

stykke krydsfinér på 12,5mm eller tykkere, som derefter kan fastgøres

på dit arbejdsunderlag eller kan flyttes til andre arbejdspladser og

igenfastgøres.

2. Når du monterer din sav på et stykke krydsfinér, skal du sørge for at

monteringsskruerne ikke stikker ud på undersiden af træstykket.

Krydsfinéren skal hvile fladt på arbejdsunderlaget. Saven må kun

fastspændes på de fastspændingssteder, hvor monteringsskruehullerne

befinder sig, på arbejdsoverfladerne. En fastspænding på andre steder

vil kollidere med den korrekte betjening afsaven.

3. For at hindre binding og unøjagtigheder, skal man sikre, at

monteringsoverfladen ikke er vindskæv eller på anden måde

ujævn. Hvis saven vipper på overfladen, skal der anbringes et tyndt

stykke materiale under den ene savfod, indtil saven sidder godt fast

påmonteringsoverfladen.

Montering af bundforlængelsen (Fig. V)

ADVARSEL: Bundforlængelser skal monteres på begge sider af

savens bund, inden savenbruges.

ADVARSEL: Sørg for at justere bundforlængelserne med

monteringshullerne, så de flugter med savensbund.

1. Find hullerne over håndindsnittene på siden afbunden.

2. Brug en unbrakonøgle til at fastgøre skruen46 gennem møtrikken47,

gennem bundforlængelsen30 og ind i hullerne påbunden.

3. Sørg for, at forlængelsen er sikker, ved at trække i forlængelsen for at

bekræfte, at der ikke er nogen bevægelse.

4. Gentag trin 1 til 3 på den andenside.

BEMÆRK: Sørg for, at forlængelserne flugter med arbejdsfladen, så

arbejdsemnet ligger jævnt. Et lige arbejdsemne bør ikke have noget

mellemrum mellem det ogbundforlængelserne.

Ændring eller montering af en ny savklinge

(Fig. A, C–E)

ADVARSEL:Du nedsætter risikoen for personskade ved at bære

arbejdshandsker, når du arbejder medsavklingen.

ADVARSEL: For at reducere risikoen for kvæstelser, skal

enheden slukkes, og maskinen frakobles strømforsyningen

inden på- eller afmontering af tilbehør, justering eller ændring

af indstillinger eller udførelse af reparationer. Kontrollér

at udløserkontakten er på position OFF. En utilsigtet start kan

forårsagekvæstelser.

• Tryk aldrig på spindlens låseknap, når strømmen er tilsluttet til

klingen eller underfriløb.

• Skær ikke lette legeringer og jernholdigt metal (indeholdende

jern eller stål) eller murværk eller støbte cementprodukter med

dennegeringsav.

Fjernelse af klingen

1. Tag savens stikud.

2. Indsæt 6mm unbrakonøglen24 på den anden side af savklingeakslen,

og hold den fast (Fig.D).

3. Løsn savklingebolten5 ved at dreje den med uret. Fjern

savklingebolten og den udvendige flange4.

4. Tryk på frigørelsesgrebet til spærremekanismen for den nederste

beskyttelsesskærm2 , hæv den nederste beskyttelsesskærm til

savklingen6 og fjern savklingen7.

DANSK

Installation af klinge

1. Tag savens stikud.

2. Montér den nye savklinge på ansatsen, som befinder sig på den

indvendige flange33 . Sørg for at tænderne på den nederste kant af

savklingen peger mod anslaget (væk fra operatøren).

3. Sæt den udvendige flange4 på igen, og vær sikker på at

styretapperne34 går korrekt i indgreb, én på hver side afmotorakslen.

4. Spænd savklingebolten5 fast ved at dreje den mod uret, mens du

holder unbrakonøglen på 6mm24 isat med den anden hånd (Fig.D).

ADVARSEL:Vær opmærksom på, at savklingen kun kan udskiftes på

den beskrevne måde. Brug kun de savklinger, der er specificerede under

Tekniske data; Cat. no.: DT4320anbefales.

Transport af saven (Fig. A, B)

ADVARSEL: For at reducere risikoen for alvorlig personskade

skal du , ALTID låse skinnelåsegrebet, geringslåsen, smigholdegrebet,

låseknappen og anslagets låseknapper, før saven transporteres. Brug

aldrig beskyttelsesskærme til transport eller tilløft.

• Inden transport af saven skal du altid sænke savhovedet, løsne

skinnelåsegrebet17 og skubbe savhovedet helt tilbage. Tryk

låseknappen21 ind og stramskinnelåsegrebet.

• Lås geringsarmen i geringsvinklen længst til højre, skub

anslaget15 helt ind og lås anslagets låseknapper. Lås derefter

smiglåsegrebet18 med savhovedet i den lodrette position for at

gøre værktøjet så kompakt sommuligt.

• Inden transport af saven skal det bekræftes, at ledningen erfrakoblet.

• Brug altid bundforlængelseshåndtagene30 til at bæresaven.

JUSTERING

ADVARSEL: For at reducere risikoen for personskade skal du

slukke for værktøjet og afbryde det fra strømkilden, inden

der foretages justeringer, eller der fjernes/monteres tilbehør

eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF-position.

Utilsigtet start kan medførekvæstelser.

Din geringssav blev nøjagtigt justeret på fabrikken. Hvis det bliver

nødvendigt at foretage en justering igen pga. forsendelse og håndtering

eller af andre årsager, skal følgende trin udføres for at justere din sav. Når de

først er foretaget, bør disse justeringer forblivenøjagtige.

Justering af skinnerne til konstant skæredybde

(Fig. A, B, F, G)

Savklingen skal køre med en konstant skæredybde langs hele bordets

længde og må ikke røre ved det faste bord bagved udskæringen eller

forsiden af den roterende arm. For at opnå dette skal skinnerne være helt

parallelle med bordet, når savhovedet er trykket heltind.

1. Tryk på frigørelsesgrebet til spærremekanismen for den nedre

beskyttelsesskærm2 (Fig.A).

2. Tryk savhovedet helt til den bageste position og mål højden fra det

roterende bord13 til bunden af den udvendige flange4 (Fig.F).

3. Løsn skinnelåsegrebet17 (Fig.B).

4. Idet du holder savhovedet helt i bund, skal du trække hovedet til enden

af detsbevægelsesområde.

5. Mål igen højden, som angives i FigurF. Begge værdier bør

væreidentiske.

6. Hvis en justering er nødvendig, skal følgende (Fig. G) udføres:

a. Løsn låsemøtrikken37 i beslaget35 under den øverste

støvopsamlingsnæse31 og justér skruen36 efter behov, idet du

fortsætter med småtrin.

b. Tilspænd låsemøtrikken37 .

ADVARSEL: Kontrollér altid, at klingen ikke kommer i berøring med

bordet på bagved notgangen eller på forsiden af den roterende

arm ved 90° vertikale og 45° skråsnitpositioner. Tænd ikke før du har

kontrolleret dette!

Justering af anslaget (Fig. H)

Drej anslagets låseknap8 mod uret for at løsne den. Flyt anslaget15 til en

position, hvor det ikke kommer i berøring med klingen, og spænd derefter

anslagets låseknap ved at dreje den meduret.

Kontrol og justering af klingen ift. anslaget (Fig. B, I, J)

1. Slæk geringslåsen12 .

2. Anbring din tommelfinger på geringsarmen11 og tryk på

geringslåsen12 for at udløse det roterende bord13/

geringsarmen11.

3. Drej geringsarmen, indtil låsen fastholder den i 0°geringspositionen.

4. Træk hovedet ned og lås det i denne position vha. låseknap21 .

5. Kontrollér at de to 0° markeringer38 på geringsskalaen14 netop

ersynlige.

6. Anbring en vinkelmåler40 (FIG. J) mod den venstre side af anslaget15

og mod klingen7.

ADVARSEL: Berør ikke savklingens spidser medvinkelmåleren.

7. Hvis en justering er nødvendig, skal følgende udføres:

a. Løsn skruerne39 og flyt skalaen/geringsarmenheden til venstre

eller højre, indtil klingen er på 90° ift. anslaget, som blev fastlagt

medvinkelmåleren.

b. Spænd skruerne39 fastigen.

Kontrol og justering af klingen ift. bordet

(Fig. B, K–M)

1. Løsn smigholdegrebet18 (Fig.L).

2. Tryk savhovedet mod højre for at sikre, at det er helt lodret, og spænd

smigholdegrebetfast.

3. Anbring en stillevinkel40 på bordet og op imod klingen7 (Fig.K).

ADVARSEL: Berør ikke savklingens spidser medvinkelmåleren.

4. Hvis en justering er nødvendig, skal følgende udføres:

a. Løsn smigholdegrebet18 og skru indstillingsskruen for den

lodrette position41 ind eller ud med unbrakonøglen (som vist

på Fig. L), indtil klingen er på 90° ift. bordet, som det blev målt

medvinkelmåleren.

b. Hvis vinkelmarkøren42 (Fig. M) ikke viser nul på vinkelskalaen19,

skal skalaens låseskruer43 løsnes og skalaen om

nødvendigtforskydes.

Kontrol og justering af hældningsvinklen (Fig. L, M)

Smigtilsidesættelsen gør det muligt, at den maksimale geringsvinkel kan

indstilles ved 45° eller 48° efterbehov.

• Venstre = 45°

• Højre = 48°

1. Kontrollér at tilsidesættelsesknappen29 befinder sig i den

venstreposition.

2. Løsn smigholdegrebet18 ved at trække det ud og derefter ned, og

bevæg savhovedet tilvenstre.

3. Dette er 45°vinkelpositionen.

Hvis en justering er nødvendig, skal stopskruen44 om nødvendigt skrues

ind eller ud, indtil markøren42 viser 45°.

Før brugen

• Installér bundforlængerne på begge sider af savens bund. Se afsnittet

Montering af bundforlængelsen.

• Kontrollér det beskyttende bæltedæksel for skade og den korrekte

funktion af den nedersteafskærmning.

• Sørg for at bruge savsnitpladen. Betjen ikke maskinen, hvis

savsnitkærven er bredere end 12mm.

DANSK

• Installér den passende savklinge. Anvend ikke meget slidte klinger.

Værktøjets maksimale rotation må ikke overstigesavklingens.

• Sørg for at alle låsegreb og håndtags holdeanordninger erstramme.

• Brug personligt værnemiddel og slut saven til en eksternstøvopsamler.

• Selv om denne sav kan skære træ og mange ikke jernholdige materialer,

henviser disse driftsinstruktioner kun til skæring af træ. De samme

retningslinjer gælder for de øvrige materialer. Skær ikke jernholdige

(jern og stål) materialer, støbt cement eller murværk med denne sav!

• Forsøg ikke at skære meget småstykker.

• Fastgørarbejdsemnet.

• Tillad klingen at skære frit. Tving demikke.

• Lad motoren opnå fuld hastighed før start påskæring.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de

gældenderegler.

ADVARSEL: For at reducere risikoen for personskade skal du

slukke for værktøjet og afbryde det fra strømkilden, inden

der foretages justeringer, eller der fjernes/monteres tilbehør

eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF-position.

Utilsigtet start kan medførekvæstelser.

Kontrollér at maskinen er placeret, så den passer til din ergonomi med

hensyn til bordhøjde og stabilitet. Ved placeringen af maskinen skal

brugeren være opmærksom på, at der er mulighed for et godt overblik

og der er tilstrækkelig plads omkring maskinen til bearbejdning af

arbejdsemner udenbegrænsninger.

For at reducere vibrationseffekter, skal det kontrolleres, at

omgivelsestemperaturen ikke er for lav, at maskine og tilbehør er i

upåklagelig tilstand, og at arbejdsemnets størrelse passer til dennemaskine.

Til- og frakobling (Fig. A)

Der er et hul28 i tænd/sluk-kontakten1 til indsættelse af en lås til

aflåsning afværktøjet.

1. Tryk på tænd/sluk-kontakten1 for at starteværktøjet.

2. Slip kontakten for at stoppeværktøjet.

Anvendelse af XPS LED arbejdslyssystem (Fig. A, N)

BEMÆRK: Geringssaven skal være tilsluttet til enstrømkilde.

XPS LED arbejdslyssystem aktiveres med en trykknap, monteret

på håndtaget under frigørelsesgrebet til spærremekanismen for

beskyttelsesskærmen2. XPS LED arbejdslyssystemet er uafhængig af

geringssavens udløserkontakt. En XPS-fejl har ingen virkning på den

beregnedebetjening.

Sådan skærer du langs en forhåndenværende blyantstreg på et stykke træ:

1. Skub til den sorte plastikstang, træk derefter ned i driftshåndtaget for at

bringe savklingen7 tæt til træet. Klingens skygge viser sig påtræet.

2. Ret blyantstregen ind efter hjørnet på klingens skygge. Det kan være

nødvendigt at justere gerings- eller hældningsvinklerne til nøjagtigt at

matcheblyantstregen.

Hastighedskontrolviser (Fig. A)

Kun DWS771

Hastighedskontrolviseren27 kan bruges til avanceret indstilling af det

ønskedehastighedsområde.

Drej hastighedskontrolviseren27 til det ønskede område, som er angivet

med et nummer (1–5).

• Brug høje hastigheder til savning i bløde materialer som fxtræ.

• Brug lave hastigheder til savning i hårdttræ.

Krops- og håndposition (Fig. O)

Korrekt placering af din krop og hænder under arbejdet med geringssaven,

vil gøre det lettere at skære mere nøjagtigt og meresikkert.

ADVARSEL:

• Anbring aldrig dine hænder tæt vedskæreområdet.

• Anbring ikke dine hænder tættere end på end 100mm fraklingen.

• Hold arbejdsemnet tæt imod bordet og anslaget under skæring.

Hold dine hænder i denne position, indtil kontakten er blevet

udløst, og klingen helt erstoppet.

• Foretag altid tørkørsler (uden strøm), før du afslutter snit, så du kan

kontrollere klingenssti.

• Kryds ikke dinehænder.

• Hold begge fødder solidt plantet på jorden og forbliv ordentligt

ibalance.

• Når du bevæger savarmen til venstre og højre, skal du følge den

bevægelse og stå lidt til siden forsavklingen.

Grundsavsnit

Lige lodret snit (Fig.A,O)

BEMÆRK: Brug 216 mm savklinger med 30 mm spændehuller for at

opnå de ønskedeskærekapacitater.

1. Du hæver savhovedet23 til dens højeste position ved at trykke

savhovedet ned23 og trække låseknappen ud21. Udløs det

nedadgående tryk og lad savhovedet hæve til dets fuldehøjde.

2. Tryk på geringslåsen12 flyt derefter armen til 0°position.

3. Udløsgeringslåsen.

4. Sørg altid for at geringslåsen er korrekt låst førskæring.

5. Anbring det træ, der skal skæres imod den glidende afskærmning15

og fastgør den med en materialeholder16.

6. Tag fat i driftshåndtaget og tryk beskyttelsesskærmens

udløsergreb2 ned for at udløse beskyttelsesskærmen. Tryk på

udløserkontakten1 for at starte motoren. Det anbefales at starte

skæringen tæt vedafskærmningen.

7. Tryk hovedet ned så klingen kan skære gennem træet og komme ind i

plastik-savsnitpladen10.

8. Efter færdiggørelse af snittet, sluk for kontakten og vent,

indtil savklingen står helt stille, før hovedet returneres til dens

øverstehvilestilling.

ADVARSEL:

• For nogle plastikprofiltyper anbefales det at følge sekvensen i

modsatrækkefølge.

9. Den nederste beskyttelsesskærm til klingen er kontrueret til at lukke

hurtigt, når håndtaget2 slippes. Hvis den ikke gør det, få saven

serviceret af et autoriseret

DeWALT

værksted.

Udførelse af et glidende snit (Fig.A,B,O)

1. Drej skinnelåsegrebet17 for at løsnedet.

2. Skub savhovedet23 ned, træk låseknappen21 ud og lad saven hæve

til dens højesteposition.

3. Anbring det træ, der skal skæres imod den glidende afskærmning15

og fastgør den med en materialeholder16.

4. Sænk savhovedet og træk den til enden på densvandring.

5. Tryk på beskyttelsesskærmens udløsergreb2 for at udløse

beskyttelsesskærmen. Tryk på udløserkontakten1 for at startemotoren.

6. Tryk hovedet helt ned for at tillade klingen at skære gennem træet og

skub hovedet tilbage for at fuldføresnittet.

7. Efter færdiggørelse af snittet, sluk for kontakten og vent,

indtil savklingen står helt stille, før hovedet returneres til dens

øverstehvilestilling.

ADVARSEL: Husk at låse savhovedet i den bageste position, når de

glidende snit erafsluttede.

DANSK

Lodret geringsskæring (Fig.A,P)

1. Tryk på geringslåsen12 . Flyt armen til venstre eller højre hen på den

ønskedevinkel.

2. Geringslåsen går automatisk i indgreb ved 0°, 15°, 22,5°, 31,62°, 45°

og 50° såvel til venstre som til højre. Hvis der ønskes en vinkel mellem

disse værdier, skal hovedet holdes ordentligt fast ved dette punkt og

geringslåsen låsesfast.

3. Sørg altid for at geringslåsegrebet er korrekt låst førskæring.

4. Fortsæt som ved den lige lodretteskæring.

ADVARSEL: Ved geringskæring af enden af et stykke træ

med en lille afskæring, skal træet placeres således, at afskæringen

sker på den side af klingen, der har den største vinkel ift. anslaget,

somf.eks.:

• venstre gering, skæring til højre

• højre gering, skæring til venstre

Skrå skæringer (Fig.L, Q)

Skrå vinkler kan indstilles fra 0° til 48° til venstre. Der kan skæres skrå

vinkler op til 45° med geringsarmen indstillet mellem nul og maks. 45°

geringsposition til højre ellervenstre.

1. Løsn smigholdegrebet18 ved at trække det ud og derefter ned, og

indstil smigen somønsket.

2. Indstil tilsidesættelsesgrebet29 omønsket.

3. Hold hovedet fast og lad det ikkefalde.

4. Spænd smigholdegrebet18 fast.

5. Fortsæt som ved den lige lodretteskæring.

Snitkvalitet

Glatheden af alle snit er afhængigt af adskillige variabler, som f.eks. det

materiale der skæres. Hvis du ønsker meget glatte snit til kantprofiler og

andet præcisionsarbejde, vil en skarp (60-tandet hårdtmetal) klinge og en

langsommere, jævn snithastighed frembringe de ønskederesultater.

ADVARSEL: Kontrollér at materialet ikke kryber under skæring;

fastspænd det godt på plads. Lad altid klingen komme til et fuldt stop,

før armen hæves. Hvis der stadig er små træsplinter, som stikker ud af

enden på arbejdsemnet, skal der anbringes et stykke afdækningstape

på træet, hvor snittet skal være. Sav gennem tapen og fjern

omhyggeligt tapen, når skæringen erafsluttet.

Fastspænding af arbejdsmateriale (Fig. R)

ADVARSEL: Et arbejdsemne, der er fastspændt, afbalanceret og

sikkert før et snit, kan komme ud af balance, efter snittet er afsluttet. En

last ude af balance kan vippe saven eller det, saven er fastgjort til, som

fx et bord eller en arbejdsbænk. Ved udførelse af et snit, der kan komme

ud af balance, understøt arbejdsemnet korrekt og kontrollér, at saven

er fastboltet til en stabil overflade. Det kan resultere ipersonskade.

ADVARSEL: Fastspændingsfoden skal forblive fastspændt

over savfundamentet, hver gang holder anvendes. Fastspænd

altid arbejdsemnet til savfundamentet – ikke til andre dele af

arbejdsområdet. Kontrollér at fastspændingsfoden ikke er fastspændt

på hjørnet afsavfundamentet.

FORSIGTIG: Anvend altid en arbejdsklemme til at opretholde

kontrollen og nedsætte risikoen for personskade og ødelæggelse

afarbejdsemnet.

For at opnå det bedste resultater skal der anvendes en materialeholder16 ,

som er blevet konstrueret til anvendelse med dinsav.

Sådan monteres holderen

1. Indsæt den i hullet bag ved anslaget. Holderen16 skal vende imod

geringssavens bagside. Kontrollér at rillen på holderstangen er helt

indsat i geringssavens fundament. Hvis rillen er synlig, er holderen ikke

sikkertfastgjort.

2. Drej holderen 180º imod geringssavensforside.

3. Løsn knappen for at justere holderen op eller ned, og anvend derefter

finjusteringsknappen til at fastgørearbejdsemnet.

BEMÆRK: Anbring holderen på højre side af fundamentet under

vinkelskæring. TEST ALTID FØRST MED SLUKKET MASKINE (UDEN

STRØM), INDEN DU UDFØRER SKÆRINGER, SÅ DU KAN KONTROLLERE

KLINGENS STI. HOLDEREN SKAL FASTGØRES SÅLEDES, AT DEN IKKE HAR

INDFLYDELSE PÅ SAVENS ELLER BESKYTTELSESSKÆRMENESFUNKTIONER.

Dobbeltgering (Fig. S, T)

Denne skæring er en kombination af et gerings- og vinkelsnit. Det er denne

type skæring, der bruges til at lave rammer eller kasser med skrånende sider

som den, der vises i FigurS.

ADVARSEL: Hvis skærevinklen varierer fra snit til snit, skal det

kontrolleres at smigholdegrebet og geringslåseknappen er spændt

korrekt. De skal spændes fast, efter der er foretaget ændringer af vinkler

ellergering.

• Efterfølgende skema kan hjælpe dig med at vælge de korrekte vinkel-

og geringsindstillinger til gængsedobbeltgeringssnit.

• For at kunne anvende skemaet skal du vælge den ønskede vinkel “A”

(Fig.T) til dit projekt og finde denne vinkel på den passende kurve i

oversigten. Fra dette punkt skal du følge linjen lige nedad på tegningen

for at finde den korrekte hældningsvinkel og lige tværs over for at finde

den korrektegeringsvinkel.

0510 15 20 25 30 35 40 45

SET THIS BEVEL ANGLE ON SAW

SET THIS MITER ANGLE ON SAW

ANGLE OF SIDE OF BOX (ANGLE"A")

SQUARE BOX

6 SIDED BOX

8 SIDED BOX

INDSTIL DENNE GERINGVINKEL PÅ SAVEN

VINKEL FOR KASSENS SIDE (VINKEL “A”)

INDSTIL DENNE FASVINKEL PÅ SAVEN

6-SIDET KASSE

8-SIDET KASSE

KVADRATISK

KASSE

1. Indstil din sav til de foreskrevne vinkler og foretag et parprøvesnit.

2. Øv dig i at sætte de skårne stykkersammen.

Eksempel: For at lave en 4-sidet kasse med 25º udvendige vinkler

(vinkel “A”) (Fig.T), skal den øverste højre kurve anvendes. Find 25°

på kurveskalaen. Følg den vandrette skæringslinje til en af siderne

for at finde geringsvinkelindstillingen på saven (23°). Følg på same

måde den lodrette skæringslinje opad eller nedad for at finde

hældningsvinkelindstillingen på saven (40°). Foretag altid prøvesnit på

nogle stykker affaldstræ for at kontrollere indstillingerne påsaven.

ADVARSEL: Overskrid aldrig dobbeltgeringsgrænserne på 45° vinkel

med 45° gering til venstre ellerhøjre.

Støvopsamling (Fig. A, U)

ADVARSEL: For at reducere risikoen for personskade skal du

slukke for værktøjet og afbryde det fra strømkilden, inden der

foretages justeringer, eller der fjernes/monteres tilbehør eller

ekstraudstyr. Start ved et uheld kan medføreskader.

DANSK

ADVARSEL: Visse støvtyper såsom ege- eller bøgestøv er

kræftfremkaldende, især i forbindelse med tilsætningsstoffer

tiltræbehandling.

• Brug altidstøvudsugning.

• Sørg for god udluftning afarbejdsområdet.

• Det anbefales at bære et passendeåndedrætsværn.

FORSIGTIG: Arbejd aldrig med denne sav, undtagen støvposen

eller

DeWALT

støvopsamler er på plads. Træstøv kan skabe fare

forvejrtrækning.

FORSIGTIG: Kontrollér og rengør støvposen, hver gang den er

blevetbrugt.

ADVARSEL: Når du saver i aluminium, skal du fjerne støvposen eller

frakoble støvudsugeren for at undgå risikoen forbrand.

Din geringssav har en indbygget støvåbning31 , som giver mulighed for

forbindelse til enten en støvpose (33mm dyser) eller direkte fastgørelse til

DeWALT

AirLock(DWV9000-XJ)45.

Overhold de relevante bestemmelser i dit land for de materialer, der

skalbearbejdes.

Sådan fastgøres støvposen

1. Tilpas en støvpose til støvåbningen31 .

Sådan tømmes støvposen

1. Fjern støvposen fra saven, og ryst eller tryk forsigtigt på støvposen for at

tømmeden.

2. Fastgør igen støvposen påstøvåbningen.

Du vil måske bemærke, at ikke alt støv kommer fri af posen. Dette vil

ikke påvirke skæreydelsen, men vil reducere effektiviteten af savens

støvopsamling. Hvis du vil gendanne effektiviteten for din savs

støvopsamling, skal du trykke på fjederen inde i støvposen, når du tømmer

den og banke den på siden af skraldespanden ellerstøvbeholderen.

Ekstern støvudsuger

Ved støvsugning af tørt støv, der er særligt sundhedsskadeligt eller

kræftfremkaldende, skal der anvendes en speciel støvsuger af klasseM.

Tilslutning til en AirLock-kompatibel støvudsuger (Fig.U)

Støvåbningen31 på din geringssav er kompatibel med D

WALT AirLock

forbindelsessysstemet. AirLock giver mulighed for en hurtig, sikker

tilslutning mellem støvopsamlerslangen oggeringssaven.

1. Kontrollér, at kraven på AirLock-konnektoren45 står i ulåst position. Ret

kærvene på kraven og luftslusekonnektoren ind som vist for ulåste og

låstepositioner.

2. Skub AirLock stikforbindelsen på støvåbningen31.

3. Drej kraven til den låsteposition.

BEMÆRK: Kuglelejerne inde i kraven låses ind i kærven og fastgør

tilslutningen. Geringssaven er nu sluttet korrekt tilstøvopsamleren.

VEDLIGEHOLDELSE

Dit

DeWALT

-elværktøj er beregnet til langvarig brug med minimal

vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af

korrekt vedligeholdelse og rengøring afværktøjet.

ADVARSEL: For at reducere risikoen for personskade skal du

slukke for værktøjet og afbryde det fra strømkilden, inden

der foretages justeringer, eller der fjernes/monteres tilbehør

eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF-position.

Utilsigtet start kan medførekvæstelser.

ADVARSEL: Hvis savklingen er slidt, skal denudskiftes.

Smøring

Dette elektriske værktøj skal ikke smøresyderligere.

Rengøring

Kontrollér omhyggeligt savklingens øverste beskyttelsesskærm, den

bevægelige nedre beskyttelsesskærm såvel som støvopsamlingsrøret for at

være sikker på, at de fungerer korrekt. Sørg for at spåner, støv eller partikler

fra arbejdsemnet ikke kan føre til blokering af en affunktionerne.

I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen

og beskyttelsesskærme, skal maskinen frakobles strømforsyningen og

de instruktioner, der findes i afsnittet Ændring eller montering af en ny

savklinge følges. Fjern de fastklemte dele og genmontérsavklingen.

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft,

lige så snart der samler sig snavs i og omkring luftaftrækket. Bær

godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af

denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige

kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse

kemikalier kan svække de materialer, der anvendes i disse dele. Brug

en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske

trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet

ivæske.

ADVARSEL: For at reducere risikoen for kvæstelser skal

bordpladen rengøresregelmæssigt.

ADVARSEL: For at reducere risikoen for kvæstelser skal

støvopsamlingssystemet rengøresregelmæssigt.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af

DeWALT

, ikke er afprøvet med dette produkt, kan det være farligt at

bruge sådant tilbehør med dette værktøj. For at mindske risikoen

for personskade, må dette produkt kun anvendes med tilbehør, som

anbefales af

DeWALT

Type savklinger til rådighed (anbefalede klinger)

Klingetype Klingedimensioner

(diameter x boring x antal tænder)

Brug

Serie DT4310 40 216x30x24 Normal brug, afkortning og lige skæring

i træ og plastik

Serie DT4286 40 216x30x80 TCG til aluminum

Serie DT4320 60 216x30x48 ATB til finskæring af kunstigt træ og

naturtræ

Serie DT4350 60 216x30x60 TCG til ekstra finskæring af kunstigt træ

og naturtræ

Kontakt forhandleren for yderligere oplysninger om korrekttilbehør.

Miljøbeskyttelse

Separate Sammlung. Produkte und Batterien, die mit diesem

Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll

entsorgtwerden.

Produkte und Batterien enthalten Materialien, die

zurückgewonnen oder recycelt werden können, um den Bedarf an

Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und

Batterien gemäß den lokalen Bestimmungen. Weitere Informationen

erhalten Sie unter www.2helpU.com.

DEUTSCH

KAPP UND GEHRUNGSSÄGE

DWS771, DWS777

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von

DeWALT

entschieden. Langjährige

Erfahrung, sorgfältige Produktentwicklung und Innovation machen

DeWALT

zu einem zuverlässigen Partner für professionelle Anwender

vonElektrowerkzeugen.

Technische Daten

DWS771 DWS777

Spannung VWS 230 230

Typ 2 2

XPS Ja Ja

Leistungsaufnahme W1550 1800/1600

Sägeblattdurchmesser mm 216 216

Sägeblattbohrung mm 30 30

Max. Messerdrehzahl min-1 2600-5200 6300

Schnittbreite mm 2,6 2,6

Gehre (max. Positionen) links und

rechts

50° 50°

Gehrung (max. Positionen) links 48° 48°

Doppelgehrungsschnitte Neigung 45° 45°

Gehrung 45° 45°

Leistungsfähigkeit

Querschnitt 90° mm 60 x 270 60 x 270

Gehrung 45° mm 60 x 190 60 x 190

Gehrung 48° mm 60 x 180 60 x 180

Neigung 45° mm 48 x 270 48 x 270

Neigung 48° mm 45 x 270 45 x 270

Gesamtabmessungen mm 460 x 560 x 430 460 x 560 x 430

Gewicht kg 15,5 15,5

Lärmwerte und/oder Vibrationswerte (Triax-Vektorsumme) gemäß EN62841.

LPA (Schalldruckpegel) dB(A) 93 96

LWA (Schallleistung) dB(A) 102 107

K (Messungenauigkeit

der Schallleistung)

dB(A) 3 3

Der in diesem Informationsblatt angegebene Vibrations- und/oder

Lärmwert wurde gemäß einem standardisierten Test laut EN62841 gemessen

und Kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er

kann zu einer vorläufigen Einschätzung der Exposition verwendetwerden.

WARNUNG: Der angegebene Vibrations- und/oder Lärmwert bezieht

sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für

andere Anwendungen, mit anderem Zubehör oder schlecht gewartet

eingesetzt wird, kann der Vibrations- und/oder Lärmwert verschieden

sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit

erheblicherhöhen.

Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch

berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche

Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die

Exposition über die Gesamtbetriebszeit erheblichmindern.

Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener

vor den Vibrations- und/oder Lärmauswirkungen zu schützen, wie:

Pflege des Werkzeugs und Zubehörs, Hände warm halten (wichtig in

Bezug auf Vibrationsauswirkungen), Organisation vonArbeitsmustern.

EG-Konformitätserklärung

Maschinenrichtlinie

Kapp- und Gehrungssäge

DWS771, DWS777

DeWALT

erklärt hiermit, dass diese unter Technische Daten beschriebenen

Produkte die folgenden Vorschriften erfüllen:

2006/42/EG, EN60745-1:2009+A11:2010, EN62841-1:2015/AC:2015;

EN62841-3-9:2015/AC:2016-09.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/

EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an

DeWALT

unter der folgenden Adresse oder schauen Sie auf der Rückseite

dieser Betriebsanleitungnach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des

technischen Dossiers und gibt diese Erklärung im Namen von

DeWALT

ab.

Markus Rompel

Vizepräsident of Engineering, PTE-Europa

DeWALT

, Richard-Klinger-Straße 11

D-65510 Idstein, Deutschland

20.09.2019

WARNUNG: Zur Reduzierung der Verletzungsgefahr

bitte die Bedienungsanleitunglesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte

lesen Sie das Handbuch und achten Sie auf dieseSymbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation

hin, die, sofern nicht vermieden, zu tödlichen oder schweren

Verletzungenführt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation

hin, die, sofern nicht vermieden, zu tödlichen oder schweren

Verletzungen führenkann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin,

die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren

Verletzungen führenkann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen

zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden

führenkann.

Weist auf ein Stromschlagrisikohin.

Weist auf eine Brandgefahrhin.

Allgemeine Sicherheitswarnhinweise für

Elektrowerkzeuge

WARNUNG: Beachten Sie alle Sicherheitshinweise,

Anweisungen, Darstellungen und Daten, die Sie mit dem

Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht

beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren

Verletzungenkommen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN

ZUM SPÄTEREN NACHSCHLAGEN AUF

Deutsch (Übersetzung der Originalanweisung)

DEUTSCH

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr

netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes

(kabelloses)Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet.

Unaufgeräumte oder dunkle Bereiche begünstigenUnfälle.

b) Betreiben Sie das Elektrowerkzeug nicht in

explosionsgefährdeten Umgebungen, in denen sich z.

B. brennbare Flüssigkeiten, Gase oder Staub befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe

entzündenkönnen.

c) Halten Sie Kinder und Zuschauer fern, während Sie ein

Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die

Kontrolle über das Gerätverlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen.

Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden

Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern die Gefahr

eines elektrischenSchlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre,

Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr

für einen elektrischen Schlag, wenn Ihr Körper geerdetist.

c) Setzen Sie Elektrogeräte keinem Regen oder feuchter

Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht

sich die Gefahr eines elektrischenSchlages.

d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das

Kabel, um das Elektrogerät zu tragen oder durch Ziehen

vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl,

scharfen Kanten oder beweglichen Teilen. Beschädigte oder

verhedderte Kabel erhöhen die Gefahr eines elektrischenSchlages.

e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie

ein für den Außeneinsatz geeignetes Verlängerungskabel. Die

Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die

Gefahr eines elektrischenSchlages.

f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung

unumgänglich ist, verwenden Sie eine durch einen

Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte

Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters

mindert die Gefahr eines elektrischenSchlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn

Sie müde sind oder unter dem Einfluss von Drogen, Alkohol

oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim

Betrieb eines Elektrogerätes kann zu schweren Verletzungenführen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine

Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko vonVerletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich,

dass der Schalter in der AUS-Position ist, bevor Sie das Gerät

an die Stromversorgung und/oder an den Akku anschließen

oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim

Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das

Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu

Unfällenführen.

d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie

das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an

rotierenden Teilen des Elektrogerätes angebracht sind, können zu

Verletzungenführen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in

unerwarteten Situationen besserkontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung

und keinen Schmuck. Halten Sie Haare und Kleidung von

beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder

lange Haare können sich in den beweglichen Teilenverfangen.

g) Wenn Geräte für den Anschluss an eine Staubabsaugung und

Staubsammlung vorgesehen sind, vergewissern Sie sich, dass

diese richtig angeschlossen sind und verwendet werden. Der

Einsatz von Staubsammlern kann staubbedingte Gefahrenmindern.

h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs

in einen Trott zu verfallen und Prinzipien für die

Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann

im Bruchteil einer Sekunde zu schweren Verletzungenführen.

4) Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für

Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die

Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß

verwendetwird.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.

Ein Elektrowerkzeug, das sich nicht mehr

ein- oder ausschalten lässt, ist gefährlich und muss repariertwerden.

c) Trennen Sie den Stecker vom Netz und/ oder den Akku (sofern

abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am

Gerät vornehmen, Zubehör wechseln oder es aufbewahren.

Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät

unbeabsichtigtstartet.

d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder

unerreichbar auf und lassen Sie nicht zu, dass Personen ohne

Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen

das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht

geschulter Personengefährlich.

e) Elektrowerkzeuge und Zubehör müssen gepflegt werden.

Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen,

ob Teile gebrochen oder in einem Zustand sind, der den Betrieb

des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen

lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden.

Viele Unfälle entstehen wegen mangelnder Wartung derElektrogeräte.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig

gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener

und sind leichter unter Kontrolle zuhalten.

g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw.

gemäß diesen Anweisungen und unter Berücksichtigung der

Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät

für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann

dies zu gefährlichen Situationenführen.

h) Halten Sie die Griffe trocken, sauber und frei von Öl

und Fett. Rutschige Griffe und Oberflächen unterbinden die

sichere Bedienbarkeit und Kontrolle über das Werkzeug in

unerwartetenSituationen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original- Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Gerätes

erhaltenbleibt.

Sicherheitsanweisungen für Gehrungssägen

a) Gehrungssägen sind für das Sägen von Holz oder

holzähnlichen Produkten ausgelegt. Diese dürfen nicht mit

Trennschleifscheiben zum Trennen von Metallen verwendet

werden, beispielsweise Stangen, Stäbe, Bolzen, usw.

DEUTSCH

Schleifstaub führt dazu, dass drehende Teile blockieren, z. B. die untere

Schutzvorrichtung. Durch Funken beim Trennschneiden können

die untere Schutzvorrichtung, der Sägeschlitzeinsatz und andere

Kunststoffteileeinbrennen.

b) Verwenden Sie nach Möglichkeit stets Schraubklemmen, um

das Werkstück einzuspannen. Wenn Sie das Werkstück mit der

Hand fixieren, müssen Sie Ihre Hand mindestens 100mm von

beiden Seiten des Sägeblatts fernhalten. Nutzen Sie diese Säge

nicht zum Schneiden von Teilen, die zu klein sind, um sicher

eingespannt oder mit der Hand gehalten zu werden. Wenn

sich Ihre Hand zu nahe am Sägeblatt befindet, besteht ein höheres

Verletzungsrisiko durch Kontakt mit demSägeblatt.

c) Das Werkstück muss fest stehen und eingespannt sein oder

gegen die Eingrenzung und den Tisch gestützt werden. Führen

Sie das Werkstück nicht zum Sägeblatt oder schneiden Sie

es auf irgendeine Art „frei Hand“. Nicht fixierte oder bewegliche

Werkstücke können mit hohen Geschwindigkeiten weggeschleudert

werden und zu Verletzungenführen.

d) Drücken Sie die Säge durch das Werkstück. Ziehen Sie die Säge

nicht durch das Werkstück. Um einen Schnitt zu machen, heben

Sie den Sägekopf an, ziehen Sie diesen ohne zu schneiden über

das Werkstück, starten Sie den Motor, drücken Sie den Sägekopf

nach unten, und drücken Sie die Säge durch das Werkstück.

Das Schneiden bei Zugspannung führt oft dazu, dass das Sägeblatt

aus dem Werkstück steigt und die Sägeblattbaugruppe gewaltsam in

Richtung des Bedienersschleudert.

e) Bringen Sie Ihre Hände nie in die vorgesehene Schnittlinie,

wieder vor noch hinter das Sägeblatt. Das Abstützen des

Werkstücks „über Kreuz“, d. h. das Halten des Werkstücks mit der

linken Hand auf der rechten Seite des Sägeblatts und umgekehrt, ist

sehrgefährlich.

f) Greifen Sie beim Entfernen von Holzabfällen oder aus anderen

Gründen mit den Händen auf beiden Seiten des Sägeblatts

nicht näher als 100mm hinter die Schutzabdeckung, während

das Sägeblatt dreht. Die unmittelbare Nähe des drehenden

Sägeblatts ist unter Umständen nicht für Sie erkennbar und kann zu

schweren Verletzungenführen.

g) Untersuchen Sie das Werkstück vor dem Schneiden. Wenn das

Werkstück bogenförmig oder gekrümmt ist, spannen Sie es mit

der nach außen gebogenen Fläche in Richtung des Anschlags

ein. Stellen Sie immer sicher, dass es entlang der Schnittlinie

keinen Spalt zwischen Werkstück, Anschlag und Tisch gibt.

Bogenförmige oder gekrümmte Werkstücke können verdrehen oder

verrutschen und dazu führen, dass das Sägeblatt beim Schneiden

verklemmt. Daher dürfen sich keine Nägel oder anderen Fremdkörper

im Werkstückbefinden.

h) Verwenden Sie die Säge nicht, bis alle Werkzeuge, Hölzer,

Abfälle, usw. vom Tisch entfernt wurden, mit Ausnahme

des Werkstücks. Kleine Rückstände, lose Holzstücke oder andere

Objekte können bei Kontakt zum drehenden Sägeblatt mit hoher

Geschwindigkeit weggeschleudertwerden.

i) Schneiden Sie immer nur jeweils ein Werkstück. Übereinander

gestapelte Werkstücke können nicht angemessen eingespannt oder

fixiert werden und können beim Schneiden verrutschen oder zum

Blockieren des Sägeblattsführen.

j) Stellen Sie vor der Nutzung sicher, dass die Gehrungssäge

auf einer ebenen, festen Arbeitsoberfläche montiert bzw.

positioniert ist. Eine ebene und feste Arbeitsoberfläche verringert das

Risiko, dass die Gehrungssäge instabilwird.

k) Planen Sie Ihre Arbeit. Wenn Sie den Gehrungswinkel ändern,

stellen Sie stets sicher, dass der einstellbare Anschlag korrekt

eingestellt ist, um das Werkstück zu stützen und dieser das

Sägeblatt oder die Schutzvorrichtung nicht blockiert. Bewegen

Sie das Sägeblatt, ohne das Werkzeug auf „ON (EIN)“ zu schalten

und ohne ein Werkstück auf dem Tisch, durch einen vollständigen

simulierten Schnitt, um sicherzustellen, dass es keine Blockaden gibt

oder Gefahr besteht, dass der Anschlag getroffenwird.

l) Stellen Sie für Werkstücke, die breiter oder länger als der

Tisch sind, eine angemessene Stütze bereit, beispielsweise

Tischverlängerungen, Sägeböcke, usw. Werkstücke,

die länger oder breiter als der Tisch der Gehrungssäge sind,

können bei unsachgemäßer Abstützung abkippen. Wenn das

abgetrennte Holzstück oder Werkstück abkippt, kann es die untere

Schutzvorrichtung anheben oder durch das drehende Sägeblatt

weggeschleudertwerden.

m) Verwenden Sie keine Personen als Ersatz für

Tischverlängerungen bzw. als zusätzliche Stütze. Unzureichende

Unterstützung des Werkstücks kann dazu führen, dass Sägeblatt oder

Werkstück beim Schneidvorgang verklemmen oder verrutschen, so

dass Sie und der Helfer in das drehende Sägeblatt gezogenwerden.

n) Das abgetrennte Teil darf nicht blockiert oder anderweitig

gegen das drehende Sägeblatt gedrückt werden. Wenn kein Platz

mehr vorhanden ist, z. B. durch einen Längenanschlag, könnte sich

das abgetrennte Holzstück am Sägeblatt verkeilen und gewaltsam

weggeschleudertwerden.

o) Verwenden Sie stets Schraubklemmen oder Vorrichtungen,

die zum ordnungsgemäßen Abstützen von Stangen oder

Rohren konzipiert sind. Stangen tendieren dazu, beim Schneiden

wegzurollen, wodurch sich das Sägeblatt „festbeißt“ und das

Werkstück und Ihre Hand in das Sägeblatteinzieht.

p) Lassen Sie das Sägeblatt die volle Drehzahl erreichen, bevor

Sie es in Kontakt mit dem Werkstück bringen. Dadurch wird das

Risiko verringert, dass das Werkstück weggeschleudertwird.

q) Wenn Werkstück oder Sägeblatt blockiert werden, schalten

Sie die Gehrungssäge aus. Warten Sie, bis alle beweglichen

Teile vollständig zum Stillstand gekommen sind, ziehen Sie

den Stecker aus der Steckdose, und/oder entfernen Sie das

Akkupack. Dann können Sie die Blockade entfernen. Das

Fortsetzen des Sägevorgangs mit verklemmtem Werkstück kann zum

Kontrollverlust und Schäden an der Gehrungssägeführen.

r) Wenn der Schnitt abgeschlossen ist, lassen Sie den Schalter

los. Halten Sie den Sägekopf nach unten und warten Sie, bis

das Sägeblatt stoppt, bevor Sie das abgetrennte Holzstück

entfernen. Das Greifen mit der Hand in die Nähe des drehenden

Sägeblatts ist sehrgefährlich.

s) Halten Sie den Griff fest, wenn Sie einen unvollständigen

Schnitt machen oder den Schalter loslassen, bevor der

Sägekopf komplett in der unteren Stellung ist. Die Bremswirkung

der Säge kann dazu führen, dass der Sägekopf plötzlich nach unten

gezogen wird; das stellt ein Verletzungsrisikodar.

Zusätzliche Sicherheitshinweise für Gehrungssägen

WARNUNG: Verbinden Sie das Gerät nicht mit der Stromversorgung,

ehe die Anweisungen vollständig gelesen und verstanden wordensind.

• BEDIENEN SIE DIESE MASCHINE NICHT, bevor die Einheit komplett

montiert und gemäß Anweisungen installiert worden ist. Eine falsch

montierte Maschine kann schwere Verletzungenverursachen.

• FRAGEN SIE Ihren Vorgesetzten, Einweiser oder eine andere qualifizierte

Person, wenn Sie mit dem Betrieb dieser Maschine nicht gründlich vertraut

sind. Wissen istSicherheit.

• VERGEWISSERN SIE SICH, dass das Sägeblatt in der richtigen Richtung

dreht. Die Zähne des Sägeblatts sollten gemäß Markierung auf der Säge in

die Drehrichtungzeigen.

• ZIEHEN SIE ALLE KLEMMGRIFFE, Feststellknöpfe und Hebel vor dem

Betrieb fest. Lose Klemmen können dazu führen, dass Teile oder Werkstücke

mit hohen Geschwindigkeiten weggeschleudertwerden.

• STELLEN SIE SICHER, dass alle Sägeblätter und Sägeblattklemmen

sauber sind, die Vertiefungen der Sägeblattklemmen am Sägeblatt sind

und die Spindelschraube festgezogen ist. Eine lose oder unsachgemäße

DEUTSCH

Sägeblattklemme kann zu Schäden an der Säge und möglichen

Verletzungenführen.

• BETREIBEN SIE DIE SÄGE AUSSCHLIESSLICH MIT DER

VORGESCHRIEBENEN SPANNUNG. Anderenfalls können Überhitzung,

Schäden am Werkzeug und Verletzungenauftreten.

• BLOCKIEREN SIE NIE DEN LÜFTER, um die Antriebswelle zu stoppen.

Anderenfalls können Schäden am Werkzeug und Verletzungenauftreten.

• BRINGEN SIE NIEMALS EINEN TEIL IHRES KÖRPERS IN DEN WEG

DES SÄGEBLATTS. Dies wird zu Verletzungenführen.

• TRAGEN SIE NIEMALS EIN SÄGEBLATTSCHMIERMITTEL AUF EIN

LAUFENDES SÄGEBLATT AUF. Das Auftragen von Schmiermittel kann

dazu führen, dass Ihre Hände in das Sägeblatt gelangen und schwere

Verletzungenverursachen.

• HALTEN SIE IHRE HÄNDE NICHT in der Nähe des Sägeblatts, wenn

die Säge an die Stromversorgung angeschlossen ist. Die versehentliche

Aktivierung des Sägeblatts kann zu schweren Verletzungenführen.

• GREIFEN SIE NIEMALS AN ODER HINTER DAS SÄGEBLATT. Das

Sägeblatt kann schwere Verletzungenverursachen.

• GREIFEN SIE NIEMALS UNTER DIE SÄGE, es sei denn, diese ist von

der Stromversorgung getrennt und ausgeschaltet. Der Kontakt mit dem

Sägeblatt kann zu Verletzungenführen.

• SICHERN SIE DIE MASCHINE AUF EINEM STABILEN, STÜTZENDEN

UNTERGRUND. Vibrationen können dazu führen, dass die Maschine

verrutscht, wandern oder umkippt und schwere Verletzungenverursacht.

• VERWENDEN SIE AUSSCHLIESSLICH QUERSCHNITT-

SÄGEBLÄTTER, die zur Nutzung mit Gehrungssägen empfohlen

werden. Verwenden Sie keine Sägeblätter mit Hartmetallspitzen, deren

Hakenwinkel größer als 7 Grad ist. Verwenden Sie keine Sägeblätter

mit tiefen Schlitzen. Diese können abweisen, die Schutzvorrichtung

berühren und somit Schäden an der Maschine und/oder schwere

Verletzungenverursachen.

• VERWENDEN SIE AUSSCHLIESSLICH SÄGEBLÄTTER MIT

KORREKTER GRÖSSE UND KORREKTEM TYP, die für dieses Werkzeug

festgelegt sind, um Schäden an der Maschine und/oder schwere

Verletzungen zu vermeiden (im Einklang mit EN847-1).

• UNTERSUCHEN SIE DAS SÄGEBLATT AUF RISSE oder andere Schäden,

bevor Sie es in Betrieb nehmen. Ein gerissenes oder beschädigtes Sägeblatt

kann sich lösen, Teile davon können mit hohen Geschwindigkeiten

weggeschleudert werden und zu schweren Verletzungen führen. Ersetzen

Sie gerissene oder beschädigte Sägeblätter unverzüglich. Beachten Sie die

auf dem Sägeblatt angegebeneHöchstdrehzahl.

• REINIGEN SIE DAS SÄGEBLATT UND DIE SÄGEBLATTKLEMMEN

vor dem Betrieb. Die Reinigung des Sägeblatts und der Sägeblattklemmen

ermöglicht Ihnen, diese auf Schäden zu überprüfen. Gerissene oder

beschädigte Sägeblätter oder Sägeblattklemmen können sich lösen,

und Teile davon können mit hohen Geschwindigkeiten weggeschleudert

werden und zu schweren Verletzungenführen.

• DIE MAXIMALDREHZAHL DES SÄGEBLATTS muss immer größer als

oder mindestens gleich groß wie die auf dem Typenschild des Werkzeugs

angegebene Drehzahlsein.

• DER SÄGEBLATTDURCHMESSER muss mit den Angaben auf dem

Typenschild des Werkzeugsübereinstimmen.

• VERWENDEN SIE KEINE VERBOGENEN SÄGEBLÄTTER. Überprüfen

Sie, ob das Sägeblatt frei läuft und keine Vibrationen aufweist. Ein

schwingendes Sägeblatt kann zu Maschinenschäden und/oder schweren

Verletzungenführen.

• VERWENDEN SIE KEINE Schmiermittel oder andere Reinigungsmittel

(besonders Spray oder Aerosole) in der Nähe der Kunststoff-

Schutzvorrichtung. Das verwendete Polycarbonatmaterial der

Schutzvorrichtung reagiert empfindlich auf bestimmteChemikalien.

• DIE SCHUTZVORRICHTUNGEN MÜSSEN VORHANDEN und

einsatzbereitsein.

• VERWENDEN SIE STETS DEN SÄGESCHLITZ, UND ERSETZEN SIE

DIESE PLATTE BEI BESCHÄDIGUNG. Kleinere Spanansammlungen unter

der Säge können das Sägeblatt stören oder beim Sägen zur Instabilität des

Werkstücksführen.

• VERWENDEN SIE AUSSCHLIESSLICH SÄGEBLATTKLEMMEN, DIE

FÜR DIESES WERKZEUG FESTGELEGT SIND, um Maschinenschäden

und/oder schwere Verletzungen zuvermeiden.

• VERWENDEN SIE IMMER das korrekte Sägeblatt für das

jeweiligeMaterial.

• BEFREIEN SIE DIE MOTORLUFTSCHLITZE von Spänen und Sägestaub.

Verstopfte Motorluftschlitze können zur Überhitzung der Maschine führen,

sodass diese beschädigt wird und möglicherweise einen Kurzschluss

verursacht, der zu schweren Verletzungenführt.

• ARRETIEREN SIE DEN SCHALTER NIE IN DER STELLUNG „ON“ (EIN).

Dies könnte zu schweren Verletzungenführen.

• STELLEN SIE SICH NIEMALS AUF DAS WERKZEUG. Es können

schwere Verletzungen entstehen, wenn das Werkzeug kippt oder wenn das

Schneidwerkzeug versehentlich berührtwird.

WARNUNG: Beim Sägen von Kunststoffen, Holz, das mit einer

Beschichtung gegen das Auslaufen von Pflanzensaft versehen ist,

und anderen Materialien kann sich geschmolzenes Material auf den

Spitzen und dem Körper des Sägeblatts ansammeln, wodurch das

Risiko des Überhitzens und Blockierens der Klinge beim Schneiden

erhöhtwird.

WARNUNG: Tragen Sie immer geeigneten Gehörschutz. Unter

bestimmten Bedingungen und je nach Anwendungsdauer kann das

Geräusch dieses Produktes zu Gehörverlust führen. Beachten Sie die

folgenden Faktoren, die sich auf die Lärmexposition auswirken:

• Verwenden Sie speziell konstruierte, Lärm mindernde Sägeblätter,

• Verwenden Sie nur ordnungsgemäß geschärfte Sägeblätter, und

• Verwenden Sie speziell entwickelte Sägeblätter

mitGeräuschunterdrückung.

WARNUNG: VERWENDEN SIE IMMER eine Schutzbrille. Normale

Brillen sind KEINE Schutzbrillen. Verwenden Sie eine Atemmaske bei

stauberzeugendenArbeiten.

WARNUNG: Bei Verwendung dieses Werkzeugs kann Staub erzeugt/

oder verteilt werden, der zu permanenten Erkrankungen der Atemwege

oder anderen Verletzungen führenkann.

WARNUNG: Einige Stäube, die durch Maschinenschleifen, Sägen,

Schleifen, Bohren oder durch andere Bautätigkeiten entstehen,

enthalten Chemikalien, die dafür bekannt sind, Krebs, Fehlgeburten

oder andere reproduktive Schäden zu verursachen. Diese Chemikalien

sind zum Beispiel:

• Blei aus auf Blei basierenden Farben,

• Kristalline Kieselerde von Ziegelsteinen und Zement oder anderem

Mauerwerk, und

• Arsen oder Chrom von chemisch behandeltemBauholz.

Ihr Risiko in Bezug auf diese Stoffe variiert und hängt davon ab, wie

oft Sie diese Art von Arbeit machen. Um die Belastung durch diese

Chemikalien zu minimieren, sollten Sie: In einem gut belüfteten Bereich

arbeiten und genehmigte Schutzausrüstung verwenden. So zum Beispiel

Staubschutzmasken, die speziell für das Ausfiltern von mikroskopischen

Partikeln konstruiertwurden.

• Vermeiden Sie längeren Kontakt mit Staub vom Motorschleifen,

Sägen, Schleifen, Bohren und anderen Bautätigkeiten. Tragen Sie

Schutzkleidung und waschen Sie betroffene Stellen mit Seife und Wasser.

Wenn Staub in den Mund oder die Augen gelangt oder auf der Haut bleibt,

können schädliche Chemikalien absorbiertwerden.

WARNUNG: Bei Verwendung dieses Werkzeugs kann Staub erzeugt/

oder verteilt werden, der zu permanenten Erkrankungen der Atemwege

oder anderen Verletzungen führen kann. Verwenden Sie stets eine

zugelassene Atemschutzvorrichtung, die für die Staubbelastung

geeignetist.

WARNUNG: Wir empfehlen die Verwendung eines

Fehlerstromschutzgeräts mit einem Fehlerstrom von maximal 30mA.

Other manuals for DWS771

This manual suits for next models

Table of contents

Languages:

Popular Saw manuals by other brands

Wen

Wen BA1487 user manual

Porter-Cable

Porter-Cable TIGER CUB 647 T3 instruction manual

Makita

Makita DJR186ZK instruction manual

Craftsman

Craftsman 315.284610 Operator's manual

MULTIQUIP

MULTIQUIP StreetPro SP706016 Operation manual

Makita

Makita DPC 7001 Parts Breakdown

Hitachi

Hitachi C 18DSL Handling instructions

Ryobi

Ryobi EMS254L-LSG Original instructions

Workzone

Workzone SD1600V Original instructions

Bewo

Bewo CPO 315 Operator's manual

Makita

Makita LS711D technical information

Charnwood

Charnwood W711 Operator's manual

Wen

Wen 20604 instruction manual

Kreg

Kreg KMS7200 owner's manual

Dimas

Dimas FS 600 F operating instructions

Husqvarna

Husqvarna K650 Cut-n-break Operator's manual

Axminster Trade

Axminster Trade AT406SS manual

wood shark

wood shark 2275 instruction manual

DeWalt DWS771 User manual

Popular Saw manuals by other brands
