CAN BUS Interface
Interface CAN BUS
Bedienungsanleitung
Owner’s manual
Für folgende Fahrzeuge:
Audiotechnik Dietz® Vertriebs-GmbH ● Maybachstr. 10 ● 67269 Grünstadt ● [e-mail] ● www.dietz.biz
66023

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
2
Allgemeine Hinweise
Sehr verehrter Kunde,
vielen Dank, dass Sie sich für ein Produkt der Firma Audiotechnik Dietz entschieden haben. Sie haben eine
hervorragende Wahl getroffen.
Bei der Entwicklung des Produktes wurde besonders auf Ihre persönliche Sicherheit, kombiniert mit
bestmöglichstem Bedienungskomfort, modernem Design und aktuelle Produktionstechniken geachtet.
Aber trotz größtmöglicher Sorgfalt kann es bei unsachgemäßer Installation oder Benutzung, oder bei falscher
Bedienung zu Verletzungen oder/und Sachschäden kommen.
Bitte lesen Sie deshalb die Ihnen vorliegende Bedienungsanleitung sorgfältig und vollständig durch und
bewahren Sie diese auf!
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechenden Unterlagen und Erklärungen sind beim Hersteller
hinterlegt.
Alle Artikel aus unserer Produktion durchlaufen eine 100%ige Prüfung – zu Ihrer Sicherheit.
Wir behalten uns vor, jederzeit technische Änderungen durchzuführen, die dem Fortschritt dienen.
Je nach Artikel und Einsatzzweck ist es eventuell notwendig, vor der Installation bzw. Inbetriebnahme die
gesetzlichen Bestimmungen des jeweiligen Landes zu prüfen.
Das Gerät ist bei Garantieansprüchen in der Originalverpackung mit beigelegtem Kaufbeleg und detaillierter
Fehlerbeschreibung dem Verkäufer einzuschicken. Beachten sie hierbei die Rücksendebestimmungen des
Herstellers (RMA). Es gelten die gesetzlichen Gewährleistungsvorschriften.
Der Garantieanspruch und auch die Betriebserlaubnis erlischt durch:
a) unbefugte Änderungen am Gerät oder Zubehör, die nicht vom Hersteller oder dessen Partnern
durchgeführt oder genehmigt wurden
b) öffnen des Gehäuses eines Gerätes
c) selbst ausgeführte Reparaturen am Gerät
d) unsachgemäße Nutzung / nicht bestimmungsgemäße Nutzung / Betrieb
e) Gewalteinwirkung auf das Gerät (Herabfallen, mutwillige Zerstörung, Unfall, etc.)
Beachten Sie beim Einbau alle sicherheitsrelevanten und gesetzmäßigen Bestimmungen.
Das Gerät darf nur durch geschultes Fachpersonal oder ähnlich qualifizierte Personen eingebaut werden.
Lieferumfang
- 1 St. Bedienungsanleitung -
- 1 St. Anschlusskabel
- 1 St. Interface
- 1 St. Resetstift
Allgemeine Sicherheitshinweise
Die hier aufgeführten Hinweise treffen zwar auf die meisten, aber nicht auf alle Produkte gleichermaßen zu!
Sollten Sie Fragen hierzu haben, wenden Sie sich bitte an Ihren Händler.
Gefahr auf Beschädigung der Elektronik. Öffnen Sie nie das Gehäuse des Gerätes außer
auf Anweisung der Anleitung oder des Serviceteams. Ansonsten erlischt die Garantie.
Lassen Sie Reparaturen immer nur von unseren Servicepartnern durchführen! Bei selbst
reparierten Geräten erlischt der Garantieanspruch!

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
3
Hinweise auf Voraussetzungen für den Bestimmungsmäßigen Betrieb
Setzen Sie das Gerät nur in dem ihm zugedachten Bereich ein. Bei zweckfremdem Gebrauch, nicht
fachgerechter Installation oder bei Umbauten erlöschen die Betriebs-erlaubnis und der Garantieanspruch.
Funktionsweise:
Die o.g. Baugruppe ist ein Interface, das aus dem CAN Protokoll eines Fahrzeugs folgende Signale auslesen
kann. Decodiert werden Fahrzeugabhängig:
- Zündung (Klemme 15, max. 1,5 A belastbar!)
- Beleuchtung (Kl. 58, max. 100 mA belastbar!)
- Speedimpuls: Rechtecksignal 4,5 Hz bzw. 0,85 Hz pro km/h (max. < 5 mA belastbar!)
- Rückwärtsgang (Fahrzeugspezifisch, max. 100 mA belastbar!)
- Handbremse
- Parksensorenausgang für Summer (Summer, Art. Nr. 66429, ist nicht im Lieferumfang)
Achtung ! Überlasten Sie auf keinen Fall die Stromanschlüsse oder Verlängerungskabel.
Brandgefahr
Achtung ! Stecken Sie niemals Fremdkörper in die Öffnungen am Gehäuse! Die
Gegenstände können die Elektronik beschädigen oder Kurzschlüsse verursachen.
Achtung ! Sollten Kabel oder Anschlussstecker des Artikels beschädigt sein, machen Sie
den Artikel Spannungsfrei und Kontaktieren Sie Ihren Händler. Gefahr von Brand oder
Elektroschock.
Achtung ! Sollten Kabel oder Anschlussstecker des Artikels gequetscht sein machen Sie
den Artikel Spannungsfrei und Kontaktieren Sie Ihren Händler. Gefahr von Brand oder
Elektroschock.
Achtung ! Schalten Sie bei Rauch-, Geräusch- und/oder Geruchsentwicklung das Gerät
sofort ab und trennen Sie es sofort von der Spannungsversorgung. Benutzen Sie das
Gerät nicht weiter! Kontaktieren Sie Ihren Händler !
Achtung ! Setzen Sie das Gerät keiner direkten Sonnenbestrahlung oder anderen Wärme
Quellen aus! Montieren Sie das Gerät nie in der Nähe von Radiatoren,
Warmluftschläuchen oder anderen Wärmequellen.
Achtung ! Sorgen Sie für genügend Luftzirkulation um Schäden an den
Gerätekomponenten zu vermeiden. Verdecken Sie keine Öffnung des Gerätes.
Wenn Sie eine Sicherung austauschen müssen, schalten Sie das Gerät ab und trennen
sie die Spannungsversorgung. Benutzen Sie nur Sicherungen gleicher Stärke als Ersatz.
Achtung ! Bei verschiedenen Geräten ist ein Laser verbaut. Schauen Sie nicht ins Licht
da dies zur Verletzung des Auges führen kann.
Achtung ! Legen Sie keine Magnete oder magnetische Werkzeuge auf die Artikel. Dies
kann zur Beschädigung des Artikels oder Datenverlust führen.

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
4
Bei diesem Interface können zwei Signale ausgegeben werden. Spannungssignale über das pink oder
orangene Kabel. Keine Ausgabe des Speedsignales. Sollten sie ein Speedsignal benötigen, dann verwenden
sie Art. Nr. 66012.

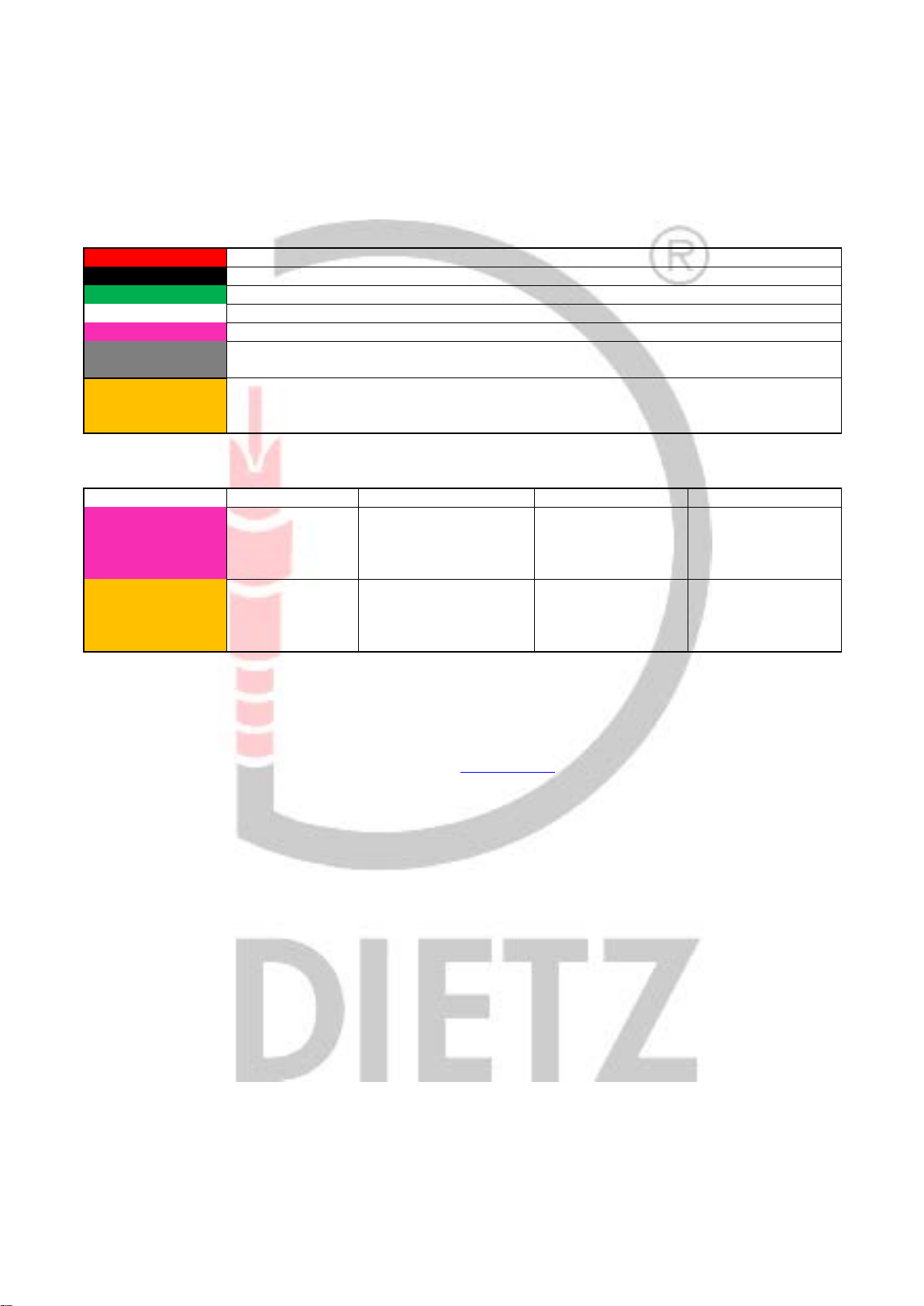

Kabelbelegung (Interface)
Das Interface kann 2 Ausgängssignale gleichzeitig ausgeben. Dafür stehen je nach Signal 3 verschiedene
Kabelausgänge zur Verfügung.
Rot
Dauerplus
Schwarz
Masse
Grün
CAN - High
Weiß
CAN - Low
Pink
1.Ausgang Zündung – standardmäßig voreingestellt
Grau
Wird nicht unterstützt bei dieser Variante! Wenn sie Speedsignal und Zündung
benötigen, dann bitte Artikel 66012 verwenden.
Orange
2. Ausgang Beleuchtung – standardmäßig voreingestellt!
Dieser Ausgang kann auch für Rückwärtsgang, Handbremse oder „12 Volt bei
Geschwindigkeit unterhalb von 10 km/h“ z.B. für PDC Einheiten benutzt werden.
Kombinationsbeispiele:
Möglichkeiten
Voreingestellt
Pink
(max. 1,5 A) Zündung Zündung
Zündung oder
Rückwärtsgang oder
Beleuchtung oder
Handbremse
12 V < 10km/h
Orange
(max. 0,1A) Beleuchtung Rückwärtsgang 12 V < 10km/h
Zündung oder
Rückwärtsgang oder
Beleuchtung oder
Handbremse,
Installation
Verbinden Sie das Interface mit dem Fahrzeug wie oben in der Tabelle angegeben. Die meisten Can
Verbindungen finden sie auf unserer Webseite, wie hier auf der letzten Seite beschrieben. Weitere Daten-
blätter finden sie im geschützten Händlerbereich auf www.dietz.biz. Beachten Sie bitte, dass nicht für jedes
Fahrzeug ein Anschlussplan vorhanden ist, für einen detaillierten Anschlussplan fragen Sie Ihre KFZ-Werkstatt
oder Ihren Händler.
Selbstständiges Anlernen
Nachdem das Interface mit dem Fahrzeug verbunden ist erkennt es selbstständig in welchem Fahrzeug es
sich befindet und stellt das dementsprechende Fahrzeugprotokoll ein. Solange die Synchronisation läuft blinkt
die rote LED des Interfaces (Fahrzeug nicht erkannt oder keine CAN Bus Verbindung). Sobald die
Synchronisation des Fahrzeugs abgeschlossen ist, wechselt die LED von rot auf grün.
Andere Ausgangssignale einstellen
Standard ist immer am Ausgang „Zündungssignal“ voreingestellt. Voraussetzung zum Ändern der
Einstellungen ist, dass das Interface korrekt mit dem CAN-Bus System verbunden ist, d.h. die grüne LED
leuchtet konstant grün. Um ein anderes Ausgangssignal am Interface 66012 einzustellen gehen Sie wie folgt
durch.
Beispiel: Einstellung von
„12 Volt bei Geschwindigkeit unter 10 km/h“ an Ausgang 1 (pink), (Funktion 14) und
„Rückwärtsgang“ an Ausgang 2 (orange), (Funktion 3 in nachstehender Tabelle)

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
5
1.Zündung einschalten
2.LED leuchtet grün dauerhaft
3.Drücken Sie die Resettaste bis die LED einmal rot blinkt, dann sofort loslassen
4.LED leuchtet einmal orange und einmal grün
Nun wartet das Interface auf die Einstellung des Ausgangssignales (Siehe Tabelle)
1 mal orange heißt: Ausgang 1 (Kabelfarbe pink)
1 mal grün heißt: Funktion 1 eingestellt = Zündung
5.Nun drücken Sie 13 mal kurz die Resettaste um von Funktion 1 auf Funktion 14 zu kommen
Die orangene LED leuchtet 1 mal. Die grüne LED leuchtet 14 mal
6.Bestätigen Sie nun mit einem langen Resetdruck die ausgewählte Funktion bis die LED aus geht und
lassen sie dann los. Die LED leuchtet jetzt 2 mal orange, 1 mal grün und 1 mal Pause.
7.Nun wartet das Interface auf die Einstellung des 2. Ausgangssignales (Siehe Tabelle)
2 mal orange heißt: Ausgang 2
(Kabelfarbe orange bzw, wenn Speedsignal gewählt wird Kabelfarbe grau dafür verwenden)
1 mal grün heißt: Funktion 1 eingestellt = Zündung
8.Nun drücken Sie 2 mal kurz die Resettaste um von Funktion 1 auf Funktion 3 zu kommen
Die orangene LED leuchtet 2 mal. Die grüne LED leuchtet 3 mal
9.Bestätigen Sie nun mit einem langen Resetdruck die ausgewählten Funktionen bis die LED aus geht
und lassen sie dann los. Die LED leuchtet dann dauerhaft grün. Das Interface ist bereit.

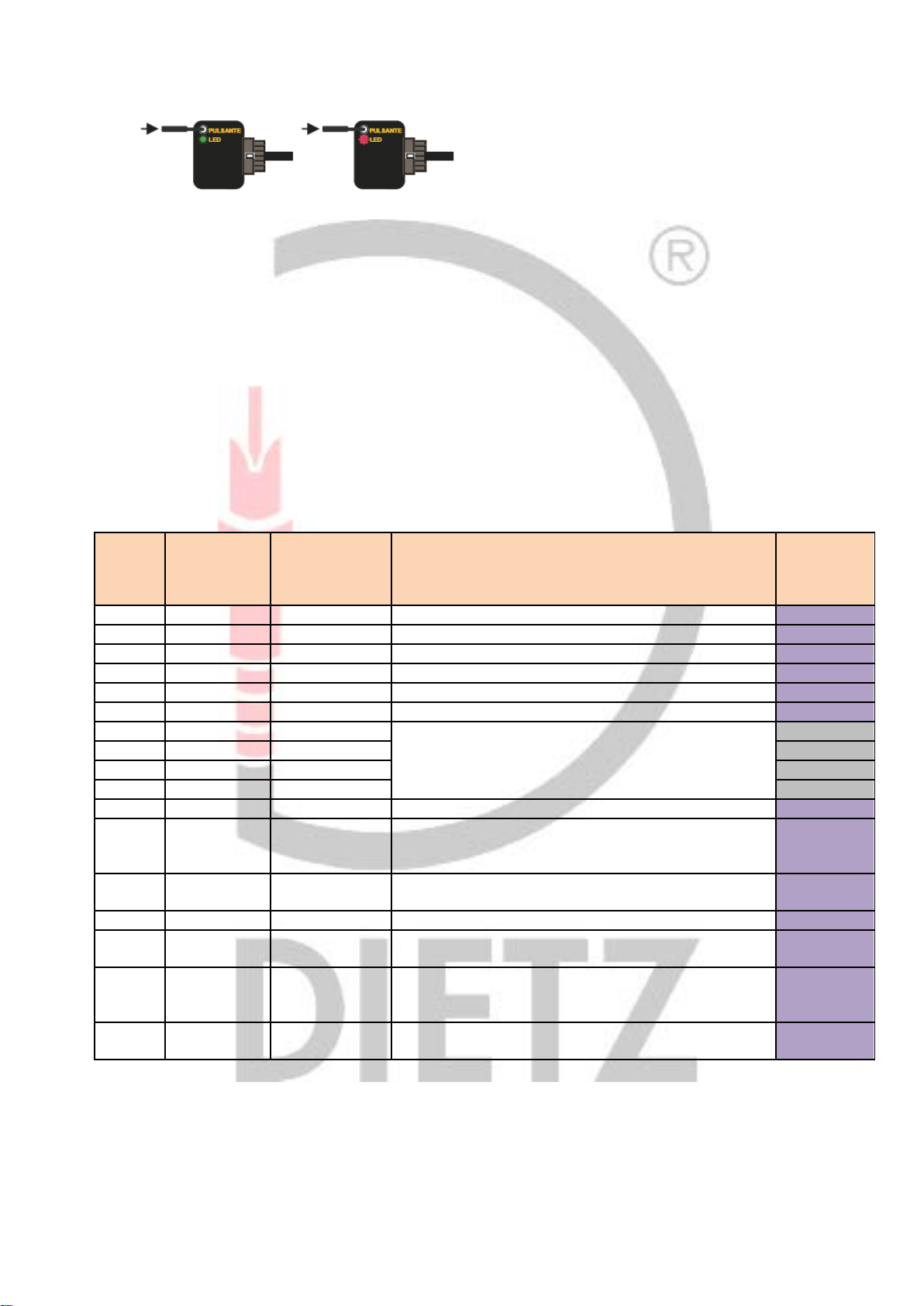

Funktion
Druck auf
Resettaste
(Siehe Punkt
5 oben)
LED blinkt Funktion Kabelfarbe
1
-
1 x grün
Standardeinstellung: Zündung
Pink/Orange
2
1
2 x grün
Beleuchtung (positiv 12 Volt)
Pink/Orange
3
2
3 x grün
Rückwärtsgang
Pink/Orange
4
3
4 x grün
Handbremse
Pink/Orange
5
4
5 x grün
Parksensor
Pink/Orange
6
5
6 x grün
Stummschaltung Fiat Blue & Me
Pink/Orange
7
6
7 x grün
Wird bei diesem Artikel nicht unterstützt!
Grau
8
7
8 x grün
Grau
9
8
9 x grün
Grau
10
9
1 rot
Grau
11
10
1 x rot 1 x grün
Positiver Ausgang während dem Fahren
Pink/Orange
12 11 1 x rot 2 x grün
Positiver Ausgang beim Fahren unterhalb von 10
km/h (Aktivierung durch das Einlegen des
Rückwärtsganges)
Pink/Orange
13 12 1 x rot 3 x grün
Positiver Ausgang bei Notbremsung mit Warnblinker
Aktivierung
Pink/Orange
14
13
1 x rot 4 x grün
Positiver Ausgang unterhalb 10 km/h
Pink/Orange
15 14 1 x rot 5 x grün
Positiver Ausgang unterhalb 10 km/h.
Nur wenn das Fahrzeug fährt!
Pink/Orange
16 15 1 x rot 6 x grün
Positiver Ausgang beim Fahren unterhalb 10 km/h.
Aktivierung beim Einlegen des Rückwärtsganges oder
bei der ersten Zündstellung
Pink/Orange
17 16 1 x rot 7 x grün
Positiver Ausgang beim Fahren unterhalb 10 km/h
und Handbremse gelöst
Pink/Orange
Sollte das von Ihnen Gewählte Signal nicht dem entsprechen was sie ausgewählt haben, wiederholen Sie den
Vorgang. Bei Fehlfunktion vor dem Beginn das Interface nochmals kurz stromlos machen, indem Sie den
Stromstecker am Interface abziehen.

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
6
Reset des Interfaces (bei Verwendung in einem anderen Fahrzeug)
Wenn das Interface in einem anderen Fahrzeug eingebaut werden soll, dann müssen Sie einen kompletten
Reset durchführen:
- Zündung einschalten
- Drücken Sie mit dem mitgelieferten Kunststoffstift in die Öffnung des Interfaces bis die LED erlischt.
Die LED erlischt nach diesem Zeitraum. Danach lassen Sie den Stift wieder los.
- Reset ist erfolgt
- Standardmäßig wird dabei automatisch Zündung eingestellt
Wenn Sie ein anderes Ausgangssignal benötigen, dann gehen Sie anschließend wie bei „Andere
Ausgangssignale einstellen „ vor.
Wartungshinweise
Das Gerät bedarf keiner Wartung. Zum Reinigen des Gerätes benutzen Sie bitte nur ein trockenes Tuch zum
Abwischen. Gegebenenfalls können Sie bei stärkerer Verschmutzung das Gerät vorsichtig mit einem leicht
angefeuchteten Tuch reinigen. Benutzen Sie keinesfalls scharfe Reinigungsmittel zum Säubern des Gerätes.
Technische Daten
Spannungsversorgung: 10-16 V DC
Ruhestrom: 1 mA
Leistungsaufnahme: ca. 1 A
Ausgang 1: max. 1,5 A
Temperaturbereich: -40 bis +85 °C
Gewicht: 0,040 kg
Abmessungen: 40 x 30 x 15 mm
Das Gerät ist für den Automotiven Bereich gedacht und hat daher eine Lebensdauer von maximal 10 Jahren.

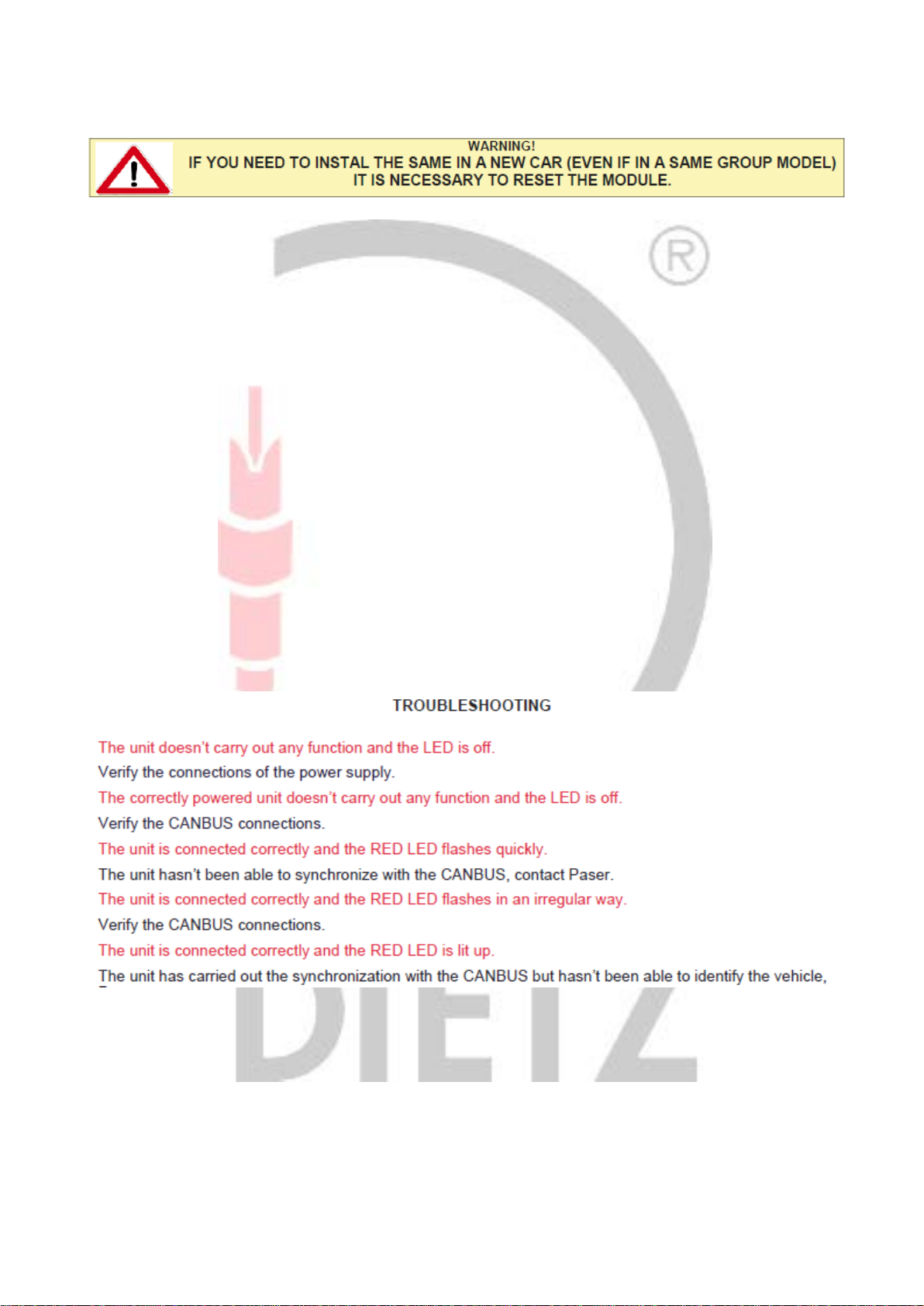

Troubleshooting
1.Kein Ausgangssignal, LED ist aus – Überprüfen Sie die Stromversorgung
2.Kein Ausgangssignal, LED ist aus – Überprüfen Sie die CAN Anschlüsse
3.LED blinkt schnell rot
– Das Interface kann sich mit dem CAN BUS nicht verbinden – Kompatibilität überprüfen!
4.LED blinkt unregelmäßig rot - Überprüfen Sie die CAN Anschlüsse
5.LED leuchtet rot konstant – Das Interface kann die Identität des Fahrzeuges nicht erkennen.
Kontaktieren sie uns.

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 3, Stand: 05 / 2015
General advice
Dear client,
many thanks for having chosen an Audiotechnik Dietz product. You have made a magnificent choice. While
developing this product, your personal safety combined with the best operating service, modern design and an
up-to-date production technique was especially taken into account. Unfortunately, despite the utmost care
injuries and/or damages might occur due to improper installation and/or use. Please read the attached
instruction manual completely with great care and keep it!
This product meets the actual European and national directions. The conformity was proved, the respective
documents and explanations are stored with the manufacturer.
All articles of our production line pass through a 100 % check - for your safety and security.
We reserve the right to carry out technical changes which serve the improvement at any time.
According to each article and purpose, it is sometimes necessary to check each country’s legal regulations
before installing and starting the unit.
In case of guarantee claims, the device has to be sent back to the seller in the original packaging with the
attached bill of purchase and detailed defect's description. Please pay attention to the manufacturer's return
requirements (RMA). The legal warranty directions are valid.
The guarantee claim as well as the operating permission becomes invalid due to:
a) unauthorized changes to the device or accessories which have not been approved or carried out by the
manufacturer or its partners
b) opening the device's frame
c) device's repairs carried out by one's own
d) improper use / operation
e) brute force to the device (drop, wilful damage, accident etc.)
During installation, please pay attention to all safety relevant and legal directions.
The device has only to be installed by trained personnel or similarly qualified people.
Scope of delivery
- 1 pc. instruction manual -
- 1 pc. cable
- 1 pc. Interface
General safety instructions
The references in this chapter apply to most of our products, but not to all. If you have further questions, please
contact your local dealer.
Warning do not open the case. Only open the case if you get the permission from the
manual or an authorized technician. In contravention the warranty expired.
Attention ! Do not overload the power cords or extension cables. Fire risk
Do not try to repair the unit yourself. If its needed to repair the unit use only our service
partner. In contravention the warranty expired.

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
8
References of legal regulations for operation
Only use this unit in the intended domain.
If you use it in a foreign domain, if the unit is not installed properly, or if the unit will be reconstructed, the
guarantee will expire.
Operating mode
The assembly mentioned above is an interface able to read out following signals from the CAN protocol of a
car. Decryption as follows (depending on car’s configuration):
- Ignition (terminal 15, 1,5 A maximum load!)
- Illumination (terminal. 58, 100 mA maximum load!)
- Speed impulse: square wave signal, 4,5 Hz or 0,85 Hz per km/h (< 5 mA maximum load!)
- Reverse gear (depends on cars’ configuration, 100mA maximum load!)
- Hand brake
- Parking sensor output for buzzer (buzzer not included, optinal item number is 66429)
Attention! Do not use foreign objects and put them into the the opening of the unit.
Danger of short circuit and damaged board.
Attention! If any cable or connector is damaged pls make the unit powerless and contact
your dealer.
Attention! If any cable is squeezed make the unit powerless and contact your dealer.
Attention! If the unit makes noises smolder or smell bad turn off the unit and contact your
dealer !
Attention! Don´t put the unit in direct sunrays heat sources or heater. The Unit can be
damaged by to high temperatures.
Attention! Be sure that the unit has a good airflow. Do not close the openings with
anything.
If you must change a fuse be sure that the power connection is separated and that you
use the same fuse as before.
Attention! On different units a Laser is installed do not open the case and do not look into
the light. Risk of eye injury.
Attention! Do not use any magnetic part or lay down a magnet to the unit. Danger of lost
files or damaged units.

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
9
Assignment of the wires with loose ends (Interface)
Red
Constant power
Black
Ground
Green
CAN - High
White
CAN - Low
Pink
1.Output Ignition – default
Grey
Not supported in this product. If you need speedsignal function please use 66012!
Orange
2.Output Illumination - default
Examples:
Possibilities:
Default
Pink
(max. 1,5 A) Ignition Ignition
Ignition or
Rear Gear or
Illumination or
Hand brake
12 V < 10km/h
Orange
(max. 0,1A) Illumination Rear Gear 12 V < 10km/h
Ignition or
Rear Gear or
Illumination or
Hand brake
Installation
Interface 66012 was developed to get different signals out of the CAN Bus of the car. The interface read out
the signals for ignition, illumination, reverse gear, speed, parking sensors, hand brake and mute for Blue & Me
systems.
ONLY 2 SIGNALS CAN BE USED !
Self-Recognition
The selection of the protocol comes through SELF-RECOGNITION. After connections for inserting the module
to the connector are terminated, the unit will undertake the synchronization in a few seconds, signal led by
RED quick flashes of the module’s LED.
As soon as the synchronization has been completed, the protocol of the vehicle must be selected. This
operation will be confirmed if the GREEN LED of the module is on.
Function setting
To change the output signal be sure that the interface is complete installed in the car. Connect the cables of
the Interface with the cables of the car. The LED must be green permanent.
To change the output from ignition to anything else please follow this example:
Example:
Change
Output 1 (pink cable) to “Positive output 12 Volt below 10 km/h (Function 14) and
Output 2 (orange cable) to “Reverse gear” (Function 3)

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
10
1) Turn on the key: led is fixed green
2)Keep pressed the reset button until led flashes 1 time red, then release it
3)Led will flashes quickly red and after canbus recognizing will become flashing 1 time orange and 1 time
green. This means that the interface is waiting for new function, in this case:
1 flash orange -> Output 1
1 flash green -> Function 1 -> Positive ignition
4)Press 13 times to select the function needed.
After that the led will flashes 1 time orange and 13 times green.
5)Confirm selection keeping pressed reset button until led switches off, then release it.
Now the interface is waiting for setting output 2. The LED is flashing: 2 time orange, 1 time green, 1
brake.
6)Press 2 times to select the function needed.
After that the led will flashes 2 times orange and 3 times green.
7)Confirm selection keeping pressed reset button until led switches off, then release it.
LED is now constant green
8)Ready to use
Option 7-10 are not to use with this harness! If you need speedsignal function please use item 66012.
If the signal you have selected is wrong, you must repeat the process.

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
11
Reset the Interface (to use the interface in another car)
1) Turn on the key: led is fixed green
2)Keep pressed the reset button until led switches off, then release it
3)Led will flashes quickly red and after canbus recognizing will become fixed green.
4)Procedure completed, interface will supply: Positive Ignition
If you need other output signal please start as written one page before.
Service notes
This unit does not need any servicing. Do not open the housing. There are no user-serviceable parts inside.
Wipe gently with a dry cloth over the surface to clean the unit. If there is more tough dirt, first use a light wet
cloth and then uses a dry one. Never use corrosive cleaners to clean the unit.
Technical data
Power supply: 10-16 V DC
Sleep Mode consumption: 1 mA
Working Mode Consumption:1A
Temperature range: - 40 - +85 °C
Weight: 0,040 kg
Dimensions: 40 x 30 x 15 mm
This unit is only for automotive use and has therefore a lifetime of max. 10 years.

Copyright © by Audiotechnik Dietz®Vertriebs-GmbH ●Germany
Rev 6, Stand: 2 / 2018
12
You can find the CAN BUS connections on our website: www.dietzshop.de . Please search on the German
language version for „66023“ and open the folder „Dokumente“.
Can Anschlüsse und weitere Informationen zu verschiedenen Fahrzeugen finden Sie auf unserer Seite
www.dietzshop.de direkt beim Artikel. Bitte im Suchfeld 66023 eingeben. Artikel anwählen und den Reiter
Dokumente anklicken.
Audiotechnik Dietz®Vertriebs-GmbH
Maybachstr. 10
D-67269 Grünstadt
Germany
[e-mail]
www.dietz.biz
