DigiTrace MoniTrace RMM2 User manual

© 2000 Tyco Thermal Controls INSTALL-061 PCN 130966-000 Rev.3 04/04 Printed in Belgium on recycled paper
MoniTrace RMM2
Trace-Heating Remote Monitoring Module
Externes Beheizungs-Überwachungsmodul
Module de surveillance à distance pour traçage
électrique
Tyco 041476 MT RMM2 cover.indd Sec13Tyco 041476 MT RMM2 cover.indd Sec13 4/16/04 2:35:09 PM4/16/04 2:35:09 PM

Moni-RMM2
Trace-Heating Remote Monitoring
Module
Installation Instructions
Description
The MoniTrace Remote Monitoring Module
(RMM2) is part of the MoniTrace 200N trace-
heating control and monitoring system. The
RMM2 accepts inputs from up to 8 RTDs
(3 wire Pt 100 temperature sensors) measur-
ing pipe or ambient temperature in a trace
heating system. Up to 16 RMM2 units commu-
nicate with a MoniTrace 200N central control-
ler using a single RS-485 cable.
For technical assistance, call your local Tyco
Thermal Controls representative or the Tyco
Thermal Controls service center listed on the
last page.
Approvals
Hazardous Areas
II 3 G/D T=70°C EExn R II T6
(Ta –20°C to +60°C)
Baseefa03ATEX0739
Special conditions for safe use:
Refer to Hazardous area certification
Non-Hazardous Areas
RTD and RS-485 circuitry
are isolated from power
mains circuitry by protective
separation.
Tools Required
• 7 mm flat-blade screwdriver
• 3 mm flat-blade screwdriver
• wire stripper/cutter
• 27 mm spanner
(for M20 glands)
Parts (supplied)
RMM2 without enclosure (RMM2-E)
• RMM2 Trace-heating Remote Monitoring
Module
• Replacement fuses
• Jumper for voltage selection
• Label
Hazardous Area Unit (MONI-RMM2-EX-E)
• RMM2 Trace-heating Remote Monitoring
Module
• EExn R II T6 glassfibre-reinforced polyester
enclosure
• 12 EEx e M20 glands for power cable
(6 to 12 mm cable diameter) with mushroom
stopping plugs
• Replacement fuses
• Jumper for voltage selection
WARNING:
This component is an electrical device. It must
be installed correctly to ensure proper opera-
tion and to prevent frozen pipes, shock or fire.
Read and carefully follow all the installation
instructions.

2
Specifications
Supply voltage (nominal): 115/230 Vac, ±10%, jumper selectable, 50/60 Hz
Power consumption: 2,5 VA
Ambient operating range: –40°C to +60°C (RMM2 module)
–20°C to +60°C (EExn enclosure and glands)
Relative humidity: 5 to 95%, noncondensing
Temperature sensors: 3-wire RTD (Pt 100)
Temperature coefficient: per IEC 751-1983 (100 Ω at 0°C)
Sensor connections: Can be extended with a 3-core shielded cable of 20 Ω max. per conduc-
tor (e.g., 150 m with 3 x 1.5 mm2 cable)
RS-485 connections: Shielded, single twisted pair, max. 1200 m
Replaceable fuse: F 200 mA/250 V, Wickmann part number 19370-034-K (FAST BLOW)
Installation materials (not supplied)
Fasteners
4 screws for 6.5 mm holes for mounting enclosures
Pt 100 temperature sensors (RTDs)
MONI-PT100-NH Temperature sensor for non-hazardous areas with M20 cable gland
MONI-PT100-EXE Temperature sensor for hazardous areas (EEx e II T6, zone1) with M20
cable gland
MoniTrace Remote Monitoring Module (RMM2)
Fuse (200 mA, 250V)
Terminals for power input with provision for
daisy chaining
Voltage selector jumpers
Terminals for RS-485 bus
LEDs which indicate communications activity
LED which indicates power to the RMM2 unit
Rotary switch (16 position) to assign RS-485
address
Terminals for RTD lead wires
Shorting block to select RS-485 termination
mode
1
2
3
4
5
6
7
8
9
60 mm
42 mm
15
mm
75 mm
125 mm
0
60 mm
42 mm
15
mm
75 mm
125 mm
0
1
23 4
5
6
7
8
9

3
MoniTrace Remote Monitoring Module (RMM2)
The MoniTrace 200N unit independently controls two groups of trace-heating circuits. Remote
Monitoring Modules (RMM2) collect RTD inputs and communicate with the MoniTrace 200N central
control and monitoring unit using a single RS-485 bus.
Overview of Installation Procedure for the RMM2-EX-E
A. Mount RMM2 enclosure and install cables.
B. Connect power and earth wiring and select voltage operating range.
C. Connect RTD cables to the RMM2.
D. Select RS-485 address for the RMM2 and connect the RS-485 bus cables.
E. Initialise or update the MoniTrace 200N network and assign settings for each RTD (using the
MoniTrace 200N control panel).
Note: Installation to be performed by suitable trained personnel.
Note: Keep the MoniTrace Remote Monitoring Module clean and dry prior to installation to avoid
damage to internal components.
Note: When RMM2-E is used for DIN-rail installation in a local customised panel or enclosure,
must be added 10 earth terminals for earthing of RTDʼs and power cables. Terminals should
accept wires from 0.2 to 4 mm2.
 Circuit breaker configuration may vary according to local standards / requirements
 Depending on the application one or three pole contactors may be used
self-regulating
heating cable
Pt 100 ambient Pt 100
RS-485
To host
MONI 200 N
Internal
Alarm
RS-485
Ext. Alarm
K1 = Control contactor for group 1
K2 = Power monitor contactor for group1
max.
16A/C
RMM
max.
16A/C
RS-485
Up to 16
RMMs
Sensor 1 Sensor 8
T
K1
L1
L2
L3
N
self-regulating
heating cable
self-regulating
heating cable
C
17 23 L1 L2 27 29 28
15 21 14 13 12 11 RTD 1
2
3
4
1
L1
K2
Pt 100
L2
INT-1
INT-2
40 41 42
47
48
46 60 61

4
A. Mount Enclosure and Install Cables
B. Connect Power and Earth Wiring and Select Voltage Operating Range

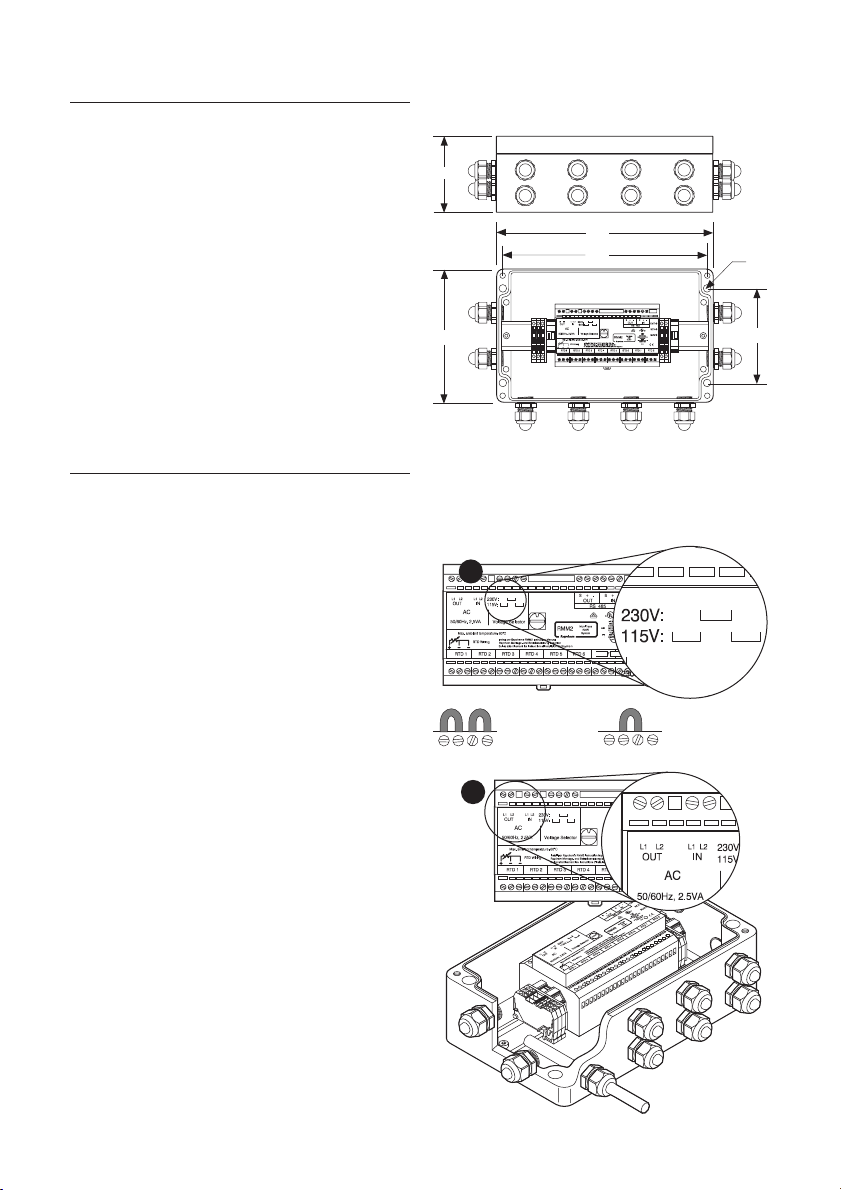

1. Select a suitable location for the
RMM2-EX-E enclosure.
The enclosure is suitable for use in Zone 2
areas. Do not mount in Zone 1 or Zone 0 areas.
For installations in Zone 1 areas, contact Tyco
Thermal Controls.
Use the dimensions to locate mounting holes
for the enclosure. Mount the enclosure using
suitable screws (hole diameter 6 mm).
2. Install cables
Install power cable(s), RS-485 cable(s) and
RTD cables into enclosure using glands sup-
plied. Keep stopping plugs in unused entries.
3. Select the voltage operating range
Connect the supplied wire jumpers to the
appropriate terminals to select input voltage.
The RMM2 is supplied jumpered for 230 volts.
4. Connect wiring from power source to
designated terminals on RMM2.
Use only copper conductors. Connect power
cable wires to the terminals marked L1 and L2
on the RMM2. If power is being daisy chained,
be sure to maintain polarity of L1 and L2 wiring
for incoming and outgoing wires. The terminals
accept stranded wires from 0.2 – 2,5 mm2.
(0,2 - 4 mm2 solid wire)
5. Connect earth wiring.
Connect the earth wire(s) to the earth terminals
mounted on the DIN rail. The terminals accept
0,8 - 2,5 mm2 solid or stranded wires.
Jumpered
for 115V
Jumpered
for 230V
0
91
160 110
260
240
6.5
0
0
2
0
3

5
The RMM2 has terminals for 8 three-wire, RTDs
(Pt 100 temperature sensors, to IEC 751-1983);
do not use other types of RTDs. Select RTDs
appropriate for the usage:
MONI-PT100-NH Temperature sensor for
non-hazardous areas
MONI-PT100-EXE Temperature sensor for
hazardous areas
(EEx e II T6, zone1)
Install each RTD in accordance with the instal-
lation instructions shipped with it, and run the
RTD lead wires to the RMM2.
Note: Resistance of lead wires from each RTD
must not exceed 20 Ω (e.g. 150 m with
3 x 1,5 mm2 cable).
C. Connect RTD Cables to the RMM2
0
8
RMM2 Piping drawing
terminal no. identification Description or location
1
2
3
4
5
6
7
8

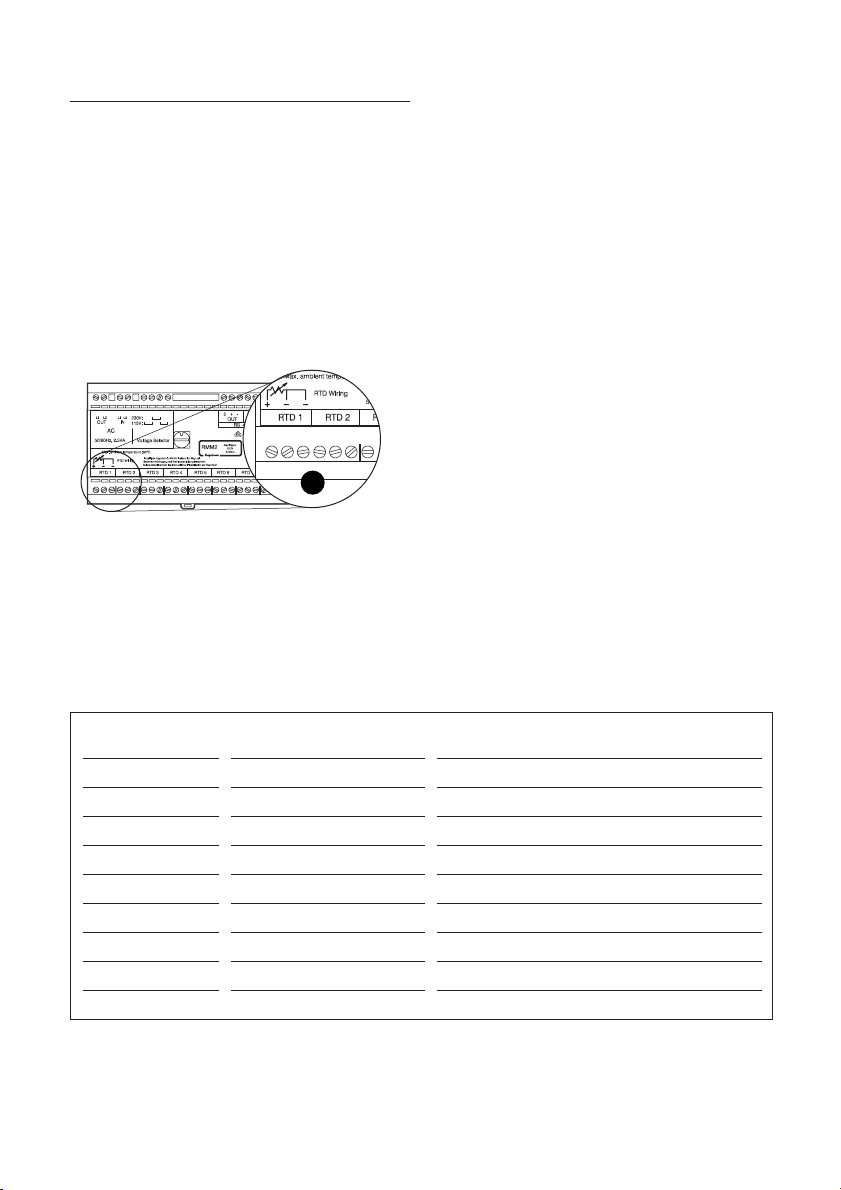

6. Connect lead wires from each RTD to the
selected RMM2 terminal block
The RMM2 has 8 terminal blocks to connect
lead wires from 8 RTDs. Each RTD connection
is numbered; the number identifies the RTD,
and determines the order in which the Moni-
Trace 200N displays the RTD measurement.
Therefore, order the RTD connections in a
manner that makes the MoniTrace 200N display
most meaningful.
The RMM2 cover shows the correct wiring
arrangement for the RTD wires. With Raychem
RTDs, connect the two RTD lead wires of the
same colour to the terminals marked “-“ and
connect the RTD lead wire that is a different
colour to the + terminal.
Note: If the RTD lead wires are reversed, the
MoniTrace 200N will give an obviously wrong
temperature measurement.
7. If RTD-shield is not earthed elsewhere,
connect shield to earth terminal.
8. Record the location/identification for each
RTD.
Because the RMM2 terminal connection
number identifies the RTD in the MoniTrace
200N system, it is important to record the
location of each RTD. Use the space below to
record the connections, and label the RMM2
or its enclosure with this RTD identification
information.

6
D. Select RS-485 Address and Connect the RS-485 Bus Cables
9. Select the RS-485 address for the RMM2
unit.
Each RMM2 connected to a MoniTrace 200N
control and monitoring unit must have a unique
address; if two RMM2s are assigned the same
address, communication faults will result. To
ensure that you assign a unique address to
each RMM2 unit, do the following:
• Review the MoniTrace 200N system layout;
if a layout document does not exist, create
one. If it has not already been done, assign
an RS-485 address to each RMM2 (up to
16) connected to the MoniTrace 200N unit.
To record the RS-485 assignments, use the
installation record of the MoniTrace-200N
Control Unit Installation Manual
(Tyco Thermal Controls document H56680).
• If you are adding one or more RMM2 units to
an existing MoniTrace 200N network, confirm
that the RS-485 addresses for existing RMM2
units correspond to the system layout. You
can do so by observing the MoniTrace 200N
display. When the MoniTrace 200N displays
a temperature, it identifies the RTD with a
two-part tag; the prefix indicates the RMM2
address, and the suffix indicates the terminal
number to which the RTD is connected. For
example, RTD 3-7 identifies an RTD con-
nected to the RMM2 with address 3, RTD
terminal 7.
By checking the RS-485 addresses on an exist-
ing system, you can avoid potential conflicts
that would be confusing and time consuming to
troubleshoot otherwise.
Record the RS-485 address selected for the
MoniTrace Remote Monitoring Module you are
currently installing, and label the exterior of
the enclosure with the address assigned to the
RMM2. For reference, here are the 16 possible
RS-485 addresses: (0 -15 HEXADECIMAL)
0 1 2 3 4 5 6 7
8 9 A B C D E F
10. Set the RS-485 address for the RMM2
unit using the rotary switch provided
Take of the lid and use a flat-blade screwdriver
to rotate the RS-485 address switch to the
desired position. The single character visible
on the switch indicates the RS-485 address
0
7
6
0
assigned.
11. Connect the RS-485 bus
Note: Do not make connections to the RS-
485 bus while it is connected to an operating
MoniTrace 200N control and monitoring unit.
Damage and/or alarms could result.

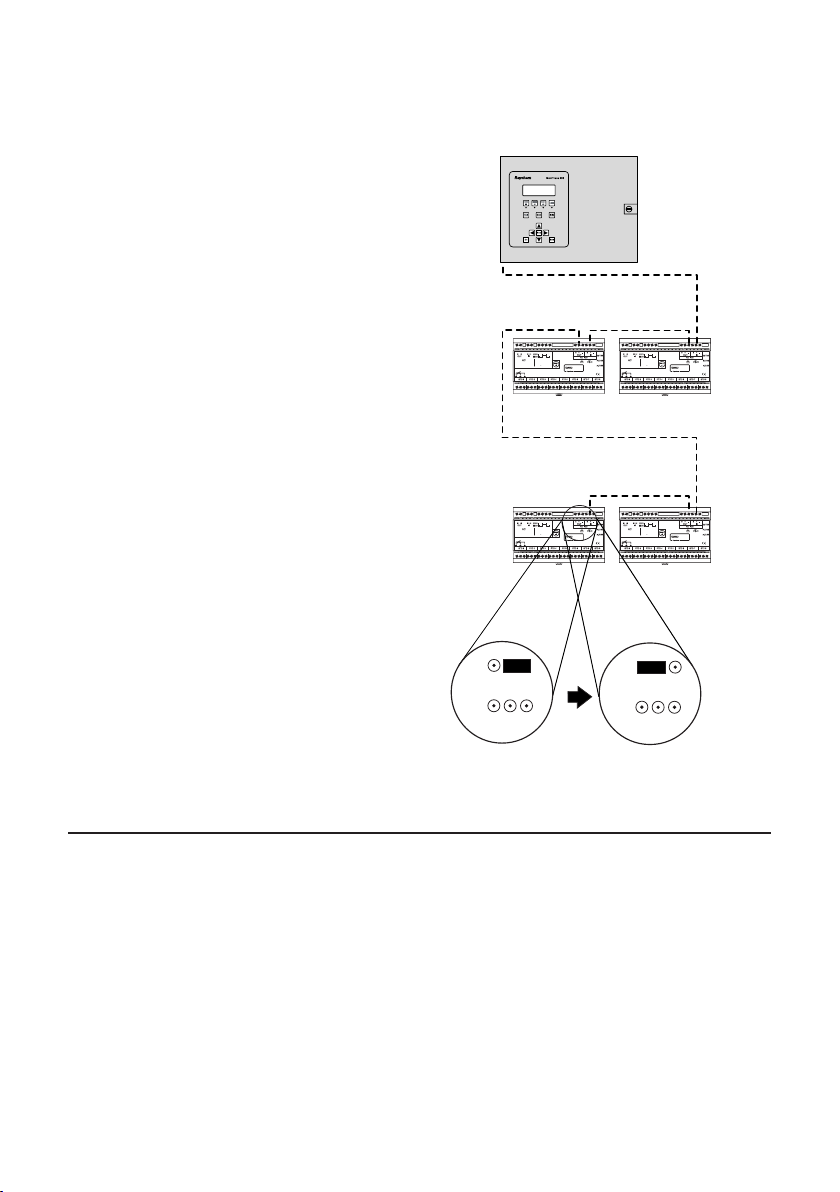

The RS-485 bus allows units with unique
addresses to be connected together along a
common bus. To add a new unit to the network,
simply connect the RS-485 bus from the last
unit to the new one, or insert the new unit
between two existing units on the bus. The
order in which units are attached to the RS-485
bus does not matter. There are just two con-
straints on the RS-485 network:
• Each RMM2 must be assigned a unique
address
• The RS-485 bus must be a continuous string
from the MoniTrace 200N to the last RMM2 in
the system.
Note: The RS-485 bus operates at 5 V, and
equipment connected to it could be damaged
by exposure to higher voltages. Take precau-
tions to avoid exposing the RS-485 wiring to
discharge of static electricity or other sources
of high voltage potential; in particular, avoid
contact with the power supply wiring.

7
12. Energize all RMM2s in the network.
Confirm that the RS-485 network is complete
(all RMM2 units and the Moni200N are con-
nected to the RS-485 bus), that the power to
each unit has been turned on, and that at least
one RTD is properly connected to one of the
RTD inputs.
The RMM2 has two sets of terminals for con-
nections to the RS-485 bus. One terminal block
allows the RMM2 to connect to the RS-485 bus,
the second allows a continuation of the bus
to other RMM2 units on the network. Observe
polarity, which is indicated on the RMM2.
Connect the incoming RS-485 bus to the set
of terminals marked “IN”, observing the polar-
ity noted on the cover of the RMM2; use the
terminal marked “S” for the shield of the RS-485
cable. Connect the continuation
of the RS-485 bus to the set of terminals
marked “OUT” in the same manner (not
required for the last RMM2 in the network).
Important: Do not connect the shield of the
RS-485 cables to the enclosureʼs grounding
terminal. Connect the shield only to the RMM2
terminals provided. To avoid the potential
for spurious ground loops, the RS-485 cable
shield should be connected to ground only in
the Moni200N unit. For the last RMM2 in the
network, terminate the RS-485 bus by removing
the shorting block on jumper location J17 from
2–3 and placing it across pins 1–2.
E. Initialize or Update the Moni200N Network and Assign Settings for
Each RTD
MoniTrace 200N
RS-485 bus
Shielded, twisted pair
RS-485 bus
Shielded, twisted pair
Moni-RMM2 Moni-RMM2
Moni-RMM2
(last in network)
Moni-RMM2
1 2 3�
J17�
3 2 1�
1 2 3�
J17�
3 2 1�
J16�J16�
RMM2 units are monitored by a central
Moni200N control and monitoring unit. Its
system software enables you to trigger the
Moni200N to recognize changes to the RMM2
and RTD configuration. Until this software is
run, the Moni200N will not monitor new RMM2s
or RTD.

8
15. Setting up circuits and assigning
sensors to a circuit.
The assignation of the sensor to a specific
circuit is key to good operation! The MoniTrace
200N system allows one or more RTDs to be
assigned to each circuit. The setup is done via
the user interface software of the MoniTrace
200N controller. Pipe sensors are usually spe-
cific to one particular circuit; ambient sensors
may be assigned to multiple circuits. Sensors
can be used to monitor and/or to control tem-
peratures of individual circuits.
For further information on the structure and
capabilities of the system, refer to the Moni-
Trace 200N System Design Guide (H56583).
Note: Before setting up any circuits in the
system,refer to the MoniTrace 200N Circuit
Definition Worksheet in section E of the Moni-
Trace 200N System Design Guide (H56583).
13. Initializing or updating the MoniTrace
Network
The first time the MoniTrace 200N is energized,
it automatically searches for all connected
Devices (RMMs, RMCs and RTD temperature
sensors). The MoniTrace creates and maintains
an internal list of the hardware it finds. This
function can also be initiated manually and is
required after adding more RMMs or sensors to
an existing system. The “update network” func-
tion must be used prior of the first time use and
after each change to an excisting system before
changes become effective (as well addition as
removal of system components). Refer to the
MoniTrace 200N operating manual (H56583) for
the details concerning these function.
14. If necessary due to problems or ques-
tions, check function of individual mod-
ules.
• Verify that a RMM2 is functioning by confirm-
ing that the run LED ( 6 ) is blinking and the
communications LEDs are flashing
• Verify that the voltage selector jumpers are
set to the appropriate range.
• Check all connections.
• Confirm that the RMM2 network does not
have any duplicate RS-485 addresses.

MoniTrace RMM2
Externes Beheizungs-Überwachungsmodul
Montageanleitung
Beschreibung
Das Überwachungsmodul MoniTrace RMM2 ist Teil
des Steuer-, Regel- und Überwachungssystems
MoniTrace. An ein MoniTrace RMM2 können
bis zu 8 Widerstands-Temperatursensoren (Pt
100-Sensor in 3-Leiter-Technik) angeschlossen
werden, welche die Temperaturen der beheizten
Oberflächen oder die Umgebungstemperaturen im
Heizsystem erfassen. Das Steuer- und Überwa-
chungsgerät MoniTrace 200N kann mit bis zu 16
MoniTrace RMM2-Modulen über ein RS-485-Kabel
kommunizieren.
Wenden Sie sich für weitere technische Unterstüt-
zung wenden Sie sich bitte an die für Sie zustän-
dige Tyco Thermal Controls-Vertretung.
Zulassungen
Ex-Bereiche:
II 3 G/D T=70°C EExn R II T6
(Ta –20°C to +60°C)
Baseefa03ATEX0739
Besondere Bedingungen für den sicheren
Einsatz:
Siehe EG-Baumuster-Prüfbescheinigung
Nicht-Ex-Bereich
Die Sensor- und RS-485
Stromkreise sind von den
Netzstromkreisen durch
Schutzvorrichtungen getrennt.
Erforderliches Werkzeug
• 3 mm Schlitz-Schraubendreher
• 7 mm Längsschlitzschraubendreher
• Abisolierzange/Cutter
• 27 mm Maulschlüssel
(für M20 Verschrau-
bungen)
Lieferumfang
RMM2-E (ohne Zusatzgehäuse, für den Nicht-Ex-
Bereich)
• RMM2 Externes Beheizungs-Überwachungsmodul
• Ersatzsicherungen
• Brücken (Jumper) für Spannungswahl
AC 115/230 V
• Aufkleber
RMM2-EX-E (mit Zusatzgehäuse, für Ex-Bereiche)
• RMM2 Externes Beheizungs-Überwachungsmodul
• EExn R II T6 glasfaserverstärktes Polyester-
Gehäuse
• 12 Stück M20 Kabelverschraubungen in
Eex e-Ausführung mit Blindstopfen (für Netzka-
bel, RS-485-Leitung und Sensorleitungen, 6-12
mm Leitungsdurchmesser)
• Ersatzsicherungen
• Brücken (Jumper) für Spannungswahl AC
115/230 V
WARNUNG:
Bei diesem Gerät handelt es sich um eine elektri-
sche Vorrichtung. Für den einwandfreien Betrieb
und zur Vermeidung gefrorener Rohrleitungen,
elektrischer Schläge oder Brände muss das Gerät
fachgerecht installiert werden. Lesen Sie diese
Installationsanleitungen sorgfältig durch, und
befolgen Sie diese.
10
Tyco 041476d 10-17 MT RMM2.indd Sec110Tyco 041476d 10-17 MT RMM2.indd Sec110 4/16/04 2:36:16 PM4/16/04 2:36:16 PM

Technische Daten
Betriebsspannung: AC 115/230 V, +/- 10%, 50/60 Hz, mit Brücke (Jumper)
wählbar
50/60 Hz
Eigenverbrauch / Nennleistung: 2,5 VA
Einsatztemperaturbereich: –40°C bis +60°C (RMM2-Modul)
–20°C bis +60°C (EEx n-Gehäuse und Blindstopfen)
Relative Luftfeuchtigkeit: max. 95 %, nicht kondensierend
Temperatursensoren: Pt 100-Temperatursensor in 3-Leiter-Technik
Temperaturkoeffizient: gemäß IEC 751-1983 (100 bei 0°C)
Sensoranschlüsse: Können mit einem 3-adrigen geschirmten Kabel von max.
20 pro Leiter (z.B. 150 m mit einem 3 x 1,5 mm2-Kabel)
verlängert werden
RS-485-Anschlüsse: Geschirmte, verdrillte 2-Ader-Leitung, max. 1200 m
Ersatzsicherung: F 200 mA/250 V, Wickmann-Ersatzteilnummer
19370-034-K (flink)
Installationsmaterial (im Lieferumfang nicht enthalten)
Halterungen
4 Schrauben für 6,5-mm-Bohrungen zur Gehäusemontage
Pt 100-Temperatursensoren
MONI-PT100-NH Temperatursensor für Nicht-Ex-Bereich mit M20-Kabelverschraubung
MONI-PT100-EXE Temperaturesensor für Ex-Bereiche (EEx e II T6, Zone1) mit M20-Kabelverschraubung
Abmessungen (nominal)
75 mm
125 mm
0
60 mm
42 mm
15
mm
1
23 4
5
6
7
8
9
Sicherung (F 200 mA, AC 250 V)
Netzanschlussklemmen mit Möglichkeit für
Daisy-Chaining
Brücken (Jumper) zur Netzspannungswahl
Anschlussklemmen RS-485-Bus
Gelbe LED, Datenübertragung
Grüne LED, Netzspannungsanzeige
Drehknopfschalter, Adresseneinstellung
16 Positionen
Anschlussklemmen für Sensorleitung
(Pt 100 in 3-Leiter-Technik)
Brücke (Jumper) RS-485-Netzwerkabschluss
1
2
3
4
5
6
7
8
9
11
Tyco 041476d 10-17 MT RMM2.indd Sec111Tyco 041476d 10-17 MT RMM2.indd Sec111 4/16/04 2:36:17 PM4/16/04 2:36:17 PM

12
Anschlussschema
Das MoniTrace 200N kann nur zwei voneinander unabhängige Schaltgruppen überwachen und steuern.
Jedes MoniTrace RMM2 verfügt über 8 Pt 100-Sensoranschlüsse und überträgt die gemessenen Daten
über eine RS-485-Leitung an das Steuer- und Überwachungsgerät MoniTrace 200N.
Installationsverfahren RMM2-EX-E
A. Montieren Sie das RMM2-Gehäuse, und verlegen Sie die Kabel.
B. Schließen Sie das Netzkabel und den Erdungsleiter an und stellen Sie den
Betriebsspannunsgbereich ein.
C. Schließen Sie die Pt 100-Sensorleitung am MoniTrace RMM2 an.
D. Legen Sie die RS-485-Adresse für das RMM2 fest, und schließen Sie die RS-485-Kabel an.
E. Initialisieren oder aktualisieren Sie das MoniTrace 200N-Netzwerk und nehmen Sie die erforderlichen
Einstellungen für jeden Pt 100-Sensor über das Bedienfeld am MoniTrace 200N vor.
Bemerkung: Die Installation muss von fachgeschultem Personal vorgenommen werden.
Bewahren Sie das MoniTrace RMM2 zur Vermeidung von Schäden an der geräteinternen Elektronik vor
der Installation sauber und trocken auf.
Soll ein MoniTrace RMM2 auf DIN-Schiene im Schaltschrank oder Anschlusskasten installiert werden,
so müssen ggf. zusätzlich 10 Erdungsklemmen (0,2 mm
2
bis 4 mm
2
) für die Pt 100 Sensoren und den
Netzanschluss installiert werden.
쏒Die Ausführung des Leitungsschutzschalters kann den örtlichen Normen/Anforderungen entsprechend variieren.
쏒쏒 Entsprechend der Anwendung muss ein ein- oder dreipoliges Schaltschütz verwendet werden.
Selbsregelndes
Heizband Selbsregelndes
Heizband Selbsregelndes
Heizband Pt 100
Umgebungstemp. Pt 100
RS-485
Zum Host
(-Rechner)
MONI 200 N
Interner
Alarm
Ext. Alarm RS-485
K1 = Überwachungsschütz für Gruppe 1
K1 = Leistungsüberwachungsschütz
für Gruppe 1 max.
16A
RMM2
max.
16A RS-485
Bis zu
16 RMM2
Sensor 1 Sensor 8
T
K1
L1
L2
L3
N
C
17 23 L1 L2 27 29 28
15 21 14 13 12 11 RTD 1
2
3
4
1
L1
K2
Pt 100
L2
INT-1
INT-2
40 41 42
47
48
46 60 61
PE
Tyco 041476d 10-17 MT RMM2.indd Sec112Tyco 041476d 10-17 MT RMM2.indd Sec112 4/16/04 2:36:18 PM4/16/04 2:36:18 PM

13
0
3
A. Gehäusemontage und Kabelinstallation
1. Wählen Sie einen geeigneten Montageort für
das MoniTrace RMM2-EX-E-Gehäuse
Das Gehäuse eignet sich für den Betrieb in Zone-
2-Bereichen. Montieren Sie das Gehäuse nicht in
Bereichen der Zone 1 oder Zone 0. Wenden Sie
sich für Installationen in Bereichen der Zone 1 an
Tyco Thermal Controls.
Beziehen Sie sich auf die Abmessungen, um die
Stellen für die Löcher zur Montage des Gehäuse
zu ermitteln. Befestigen Sie das Gehäuse mit
geeigneten Schrauben (Lochdurchmesser 6 mm).
2. Kabelinstallation.
Führen Sie das/die Netzkabel, RS-485-Kabel
sowie die Sensorkabel über die Kabelverschrau-
bungen in das Gehäuse ein. Nehmen Sie die
Blindstopfen von den nicht benötigten Eingängen
nicht ab.
B. Schließen Sie das Netzkabel und den
Erdungsleiter an, und stellen Sie den
Betriebsspannunsgbereich ein
3. Einstellung des Betriebsspannungsbereic
Stecken Sie für die Festlegung der Eingangsspan-
nung die mitgelieferten Brücken (Jumper) auf den
entsprechenden Anschlussklemmen auf. Bei der
Auslieferung des RMM2 sind die Brücken (Jumper)
für AC 230 V angeordnet.
4. Anschließen der Netzleitung
Verwenden Sie ausschließlich Kupferleiter.
Schließen Sie die Leiter des Netzkabels an die
mit L1 und L2 gekennzeichneten Anschluss-klem-
men an. Achten Sie bei Anwendung des Daisy
Chain Verfahrens auf die Beibehaltung der
„Polarität“ der Verdrahtung L1 und L2 für die ein-
und ausgehenden Leiter. Die Anschlussklemmen
sind für mehrdrähtige Leiter von 0,2 mm2–
2,5 mm2Leiterquerschnitt oder eindrähtige Leiter
von 0,2 mm2– 4 mm2Leiterquerschnitt geeignet.
5. Anschließen der Erdleiter
Schließen Sie den/die Erdungsdrähte an den auf
der DIN-Schiene angebrachten Erdungsklemmen
an. Die Anschlussklemmen sind für ein- oder mehr-
drähtige Leiter einem Querschnitt von 0,8 mm2bis
2,5 mm2ausgelegt.
0
91
160 110
260
240 6.5
0
2
Brücken-
anordnung
für 115 V
Brücken-
anordnung
für 230 V
Tyco 041476d 10-17 MT RMM2.indd Sec113Tyco 041476d 10-17 MT RMM2.indd Sec113 4/16/04 2:36:18 PM4/16/04 2:36:18 PM

14
C. Anschluss der Pt 100 Sensoren
Am MoniTrace RMM2 befinden sich 8 Anschluss-
klemmen für Pt 100-Sensoren in 3-Leiter-Technik
(gem. IEC 751-1983). Verwenden Sie MONI-
PT100-NH für den Einsatz im Nicht-Ex-Bereich
und MONI-PT100-EXE für Ex-Bereiche (Eex e
II T6, Zone 1). Verwenden Sie keine anderen
Sensortypen. Installieren Sie jeden Pt 100-Sensor
und verlegen Sie die Sensorleitungen gemäß
Montageanleitung.
6. Schließen Sie die Adern der Pt 100-Leitung
an die entsprechenden Anschlussklemmen
des MoniTrace RMM2 an.
0
8
RMM2-Anschluss- Rohrverlegungs-
klemmennr. kennzeichnung Beschreibung oder Standort
1
2
3
4
5
6
7
8
Jeder Sensoranschluss ist numeriert; die Nummer
kennzeichnet den Sensor und legt die Reihenfolge
fest, in der die Sensor-Messungen auf der Anzeige
des MoniTrace 200N ausgegeben werden.
Ordnen Sie die Sensor-Anschlüsse daher so an,
dass die Angaben auf der Anzeige des MoniTrace
200N sinnvoll sind.
Auf dem Deckel des MoniTrace RMM2 ist die
korrekte Verdrahtungsanordnung für die Sensor-
leiter dargestellt. Schließen Sie die gleichfarbigen
Leiter an die mit „-“ gekennzeichneten Anschluss-
klemmen und den dritten Leiter an der mit „+“
gekennzeichneten Anschlussklemme an.
Anmerkung: Einfehlerhaftes Anschließen der Sen-
sorleiter führt zu falschen Meßergebnissen.
7. Schließen Sie, falls die Abschirmung des
Sensors nicht geerdet ist, die Abschirmung an
der Erdungsklemme an.
8. Notieren Sie den Montageort/die Kennzeich-
nung für jeden Pt 100.
Da die Anschlussklemmennummer den Sensor
innerhalb des MoniTrace 200N festlegt, ist es
wichtig, dass die Montagestelle der einzelnen
Pt 100 eingetragen wird. Verwenden Sie die
nachstehende Tabelle, um die Anschlüsse zu
notieren, und kennzeichnen Sie das RMM2 und
dessen Gehäuse anhand von Aufklebern mit den
Kennzeichnungsangaben.
Tyco 041476d 10-17 MT RMM2.indd Sec114Tyco 041476d 10-17 MT RMM2.indd Sec114 4/16/04 2:36:19 PM4/16/04 2:36:19 PM

15
D. Festlegung der RS-485-Adresse und Anschluss der RS-485-Bus-Kabel
9. Festlegung der RS-485-Adresse
Jedes an einer MoniTrace 200N Steuer- und Über-
wachungseinheit angeschlossene RMM2 muss
eine unverwechselbare Adresse aufweisen; wenn
zwei RMM2 mit der gleichen Adresse zugeordnet
werden, sind Kommunikationsfehler die Folge.
Verfahren Sie folgendermaßen, um sicherzustellen,
dass Sie jedem RMM2 eine eindeutige Adresse
zuordnen:
• Überprüfen Sie den Auslegungsplan des Moni-
Trace 200N-Systems, oder erstellen Sie einen
solchen, falls dieser nicht vorliegt. Ordnen Sie,
sofern noch nicht erfolgt, jedem am MoniTrace
200N angeschlossenen MoniTrace RMM2 (bis
zu 16) eine RS-485-Adresse zu. Verwenden Sie
für die Eintragung der RS-485-Zuordnungen das
entsprechende Dokument aus dem des Installa-
tions-Handbuchs für das MoniTrace 200N (Tyco
Thermal Controls Dokument H56680).
• Bestätigen Sie, wenn Sie ein bestehendes
MoniTrace 200-Netzwerk um eine oder mehrere
RMM2-Module ergänzen, dass die RS-485-
Adresse der bestehenden RMM2-Module mit der
Systemauslegung übereinstimmen. Verfolgen
Sie hiezu aufmerksam die Anzeigen im Display
des MoniTrace 200N. Bei Ausgabe einer Tempe-
ratur zeigt das MoniTrace 200N den entspre-
chenden Sensor mit einer zweiteiligen Kennung
an: einem Präfix, das die RMM2-Adresse angibt,
und einem Suffix, das
die Anchlussklemmennummer darstellt. Als Bei-
spiel dazu: RTD 3-7 bezeichnet einen am RMM2
mit der Adresse 3 an der Sensor-Anschlus-
sklemme 7 angeschlossenen Sensor.
Durch die Überprüfung der RS-485-Adressen in
einem bestehenden System können potentielle
Konflikte vermieden werden, die sich als verwirrend
und zeitaufwendig bei einer nachträglichen Fehler-
ortung erweisen würden.
Notieren Sie die RS-485-Adresse, die dem zu
installierenden MoniTrace Fernüberwachungsmo-
dul zugeordnet wurde, und kennzeichnen Sie die
Gehäuseaußenseite anhand eines Aufklebers mit
der dem RMM2 zugeordneten Adresse. Als Refe-
renz: es sind nur 16 RS-485-Adressen möglich.
(0 -15 HEXADEZIMAL)
0 1 2 3 4 5 6 7
8 9 A B C D E F
10. Stellen Sie die RS-485-Adresse mit dem
Drehschalter ein.
Nehmen Sie den Deckel ab, und drehen Sie den
RS-485-Adressenschalter mit einem Schlitz-
schraubendreher auf die entsprechende
Position. Die Ziffer bzw. der Buchstabe gibt die
zugeordnete RS-485-Adresse an.
0
7
6
0
11. Anschluss RS-485-Kabel
Anmerkung: Nehmen Sie keine Anschlüsse an ein
sich im Betrieb befindliches System vor, da dies
zu Schäden und/oder Fehlalarmen führen kann.
Der RS-485-Bus lässt den Anschluss mehrerer
MoniTrace RMM2 mit unterschiedlichen Adressen
an einer Busleitung zu. Soll das System um ein
MoniTrace RMM2 erweitert werden, so verbin-
den Sie das letzte RMM2-Modul mit dem neuen
RMM2-Modul.
Die Reihenfolge, in der die Module an dem
RS-485-Bus angeschlossen werden, spielt keine
Rolle. In einem RS-485-Netzwerk gibt es lediglich
zwei Einschränkungen:
• Jedem RMM2 muss eine eindeutige Adresse
zugeordnet sein.
• Der RS-485-Bus muss vom MoniTrace 200N bis
zum letzten RMM2 innerhalb des Systems einen
durchgehenden Pfad bilden.
Anmerkung: Am RS-485-Bus liegt eine Spannung
von 5 Volt an; andere daran angeschlossene
Vorrichtungen könnten aufgrund der Spannung
beschädigt werden. Treffen Sie entsprechende
Vorbeugungsmaßnahmen, um die RS-485-Ver-
drahtung vor der Entladung statischer Elektrizität
oder vor Hochspannungspotentialen zu schützen.
Vermeiden Sie insbesondere jeglichen Kontakt mit
der Netzstromverkabelung.
7
Tyco 041476d 10-17 MT RMM2.indd Sec115Tyco 041476d 10-17 MT RMM2.indd Sec115 4/16/04 2:36:19 PM4/16/04 2:36:19 PM

16
12. Schalten Sie die Spannungsversorgung für
alle MoniTrace RMM2 ein.
Bestätigen Sie, dass das RS-485-Netzwerk
vollständig ist (alle MoniTrace RMM2 und das
MoniTrace 200N sind über das Netzwerk miteinan-
der verbunden), jedes MoniTrace RMM2 wird mit
Netzspannung versorgt und mindestens ein
Pt 100-Sensor ist korrekt am MoniTrace RMM2
angeschlossen.
Das RMM2 weist zwei Anschlussklemmblöcke für
den Anschluss der RS-485-Leiter auf. An einem
Block kann das RMM2 an dem RS-485-Bus-Leiter
angeschlossen werden, der andere Block ermög-
licht die Weiterleitung des Bus-Leiters an andere
RMM2-Module innerhalb des Netzwerks. Sie die
auf dem RMM2 angegebene Polarität.
Schließen Sie die eingehenden RS-485-Leiter
unter Einhaltung der auf dem Deckel des
RMM2 angegebenen Polarität an die mit „IN“
gekennzeichneten Anschlussklemmen und die
Abschirmung des RS-485-Kabels an der mit „S“
gekennzeichneten Anschlussklemme an. Schlie-
ßen Sie die abgehende Leitung des
RS-485-Bus-Leiters auf die gleiche Weise an den
mit „OUT“ gekennzeichneten Anschlussklemmen
an (nicht erforderlich, wenn es sich um das letzte
RMM2 innerhalb eines Netzwerks handelt).
Wichtiger Hinweis: Schließen Sie die Abschir-
mungen der RS-485-Kabel nicht an den Erdungs-
anschlüssen des Gehäuses an. Schließen Sie
die Abschirmungen ausschließlich an den dafür
vorgesehenen RMM2-Anschlussklemmen an. Zur
Vermeidung fehlerträchtiger Erdungsschleifenpo-
tentiale sollte die Abschirmung des RS-485-Kabels
ausschließlich innerhalb des MoniTrace 200N
geerdet werden. Versehen Sie den RS-485-Bus
des letzten RMM2 innerhalb des Netzwerks mit
einem Endabschluss, indem Sie die Kurzschluss-
brücke J17 von 2-3 abziehen und auf die Kontakt-
stifte 1-2 stecken.
E. Initialisierung oder Aktualisierung des Moni200N-Netzwerks und
Pt 100- Einstellungen
MoniTrace 200N
RS-485-Leiter
Geschirmte, verdrillte 2-Ader-Leitung
RS-485-Leiter
Geschirmte, verdrillte
2-Ader-Leitung
Moni-RMM2 Moni-RMM2
Moni-RMM2
(letztes Modul
innerhalb des
Netzwerks)
Moni-RMM2
1 2 3
J17
3 2 1
1 2 3
J17
3 2 1
J16 J16
Die RMM2-Module werden von einer zentralen
Moni200N-Steuer- und –Überwachungseinheit
überwacht. Die System-Software ermöglicht die
Initialisierung des Moni200N, um die Änderun-
gen zu erfassen, die an dem RMM2 und Sensor
vorgenommen wurden. Solange diese Software
in Betrieb ist, überwacht das Moni200N die neuen
RMM2-Module und Sensoren nicht.
Tyco 041476d 10-17 MT RMM2.indd Sec116Tyco 041476d 10-17 MT RMM2.indd Sec116 4/16/04 2:36:19 PM4/16/04 2:36:19 PM

17
15. Einrichtung der Schaltkreise und Zuord-
nung von Sensoren zu einem Schaltkreis
Die Zuordnung eines Sensors zu einem spe-
zifischen Schaltkreis ist der Schlüssel für den
reibungslosen Betrieb! Das MoniTrace 200N-
System ermöglicht es, dass jedem Schaltkreis ein
oder mehrere Sensoren zugeordnet werden. Die
Einrichtung erfolgt über die Benutzerschnittstellen-
Software des MoniTrace 200N. Rohrleitungssen-
soren werden üblicherweise einem bestimmten
Schaltkreis zugeordnet, während Umgebungstem-
peratursensoren mehreren Schaltkreisen zuge-
ordnet sein können. Die Sensoren können für die
Temperaturüberwachung und/oder –steuerung der
einzelnen Schaltkreise verwendet werden.
Beziehen Sie sich für weitere Angaben zur Struktur
und zu den Fähigkeiten des Systems auf das
Moni-Trace 200N Systemauslegungs-Handbuch
(H56583).
Anmerkung: Beziehen Sie sich vor der Einrichtung
beliebiger Schaltkreise innerhalb des Systems
auf das MoniTrace 200N Schaltungsdefinitions-
Arbeitsblatt in Abschnitt E des MoniTrace 200N
Systemauslegungs-Handbuchs (H56583).
13. Initialisierung oder Aktualisierung des
MoniTrace-Netzwerks.
Bei der ersten Inbetriebnahme des MoniTrace
200N sucht dieses automatisch alle angeschlosse-
nen MoniTrace Module (MoniTrace RMM2, Moni-
Trace RMC, Pt 100-Sensoren). Das MoniTrace legt
für alle erfassten Geräte eine interne Liste an und
aktualisiert diese gegebenenfalls. Diese Funktion
kann ebenfalls von Hand ausgelöst werden und
ist erforderlich, wenn ein bestehendes System um
mehrere RMM2 oder Temperatursensoren ergänzt
wurde. Die Funktion „Update network“ (Netzwer-
kaktualisierung) muss vor der ersten Inbetrieb-
nahme und jedes Mal nach der Durchführung
von Änderungen in einem bestehenden System
vorgenommen werden (dies gilt sowohl für das
Hinzufügen als auch das Entfernen von System-
komponenten). Für Einzelheiten zu dieser Funktion
wird auf das MoniTrace 200N Handbuch (H56583)
verwiesen.
14. Überprüfen Sie, falls dies durch Probleme
oder sich stellende Fragen erforderlich
ist, die Funktionsfähigkeit der einzelnen
Module.
Überprüfen Sie die Funktionsfähigkeit eines RMM2
anhand der blinkenden LED 6und der blinken-
den Kommunikations-LED.
Überzeugen Sie sich, dass die Brücken für den
entsprechenden Spannungsbereich korrekt gesetzt
sind.
Überprüfen Sie alle Verbindungen und Anschlüsse.
Überzeugen Sie sich, dass innerhalb des RMM2-
Netzwerk keine doppelten RS-485-Adressen
vorliegen.
Tyco 041476d 10-17 MT RMM2.indd Sec117Tyco 041476d 10-17 MT RMM2.indd Sec117 4/16/04 2:36:19 PM4/16/04 2:36:19 PM

18
MoniTrace RMM2
Module de surveillance à distance
pour traçage électrique
Notice d’installation
Description
Le module de surveillance à distance (RMM2)
est un des éléments du système MoniTrace
200N, qui assure la régulation et la surveillance
des applications de traçage électrique. Chaque
module RMM peut être connecté à un maximum
de huit sondes de températures RTD (Pt 100 à
3 fils) qui mesurent la température ambiante ou
la température de tuyauterie. Un régulateur cen-
tral MoniTrace 200N peut communiquer avec
un maximum de 16 unités RMM2 par un simple
câble RS-485. Pour obtenir une assistance tech-
nique, con tactez votre représentant Tyco Thermal
Controls ou le centre technique Tyco Thermal
Controls dont les coordonnées sont renseignées
en dernière page.
Agréments
Zones explosibles
II 3 G/D T=70°C EExn R II T6
(Ta –20°C to +60°C)
Baseefa03ATEX0739
Conditions spéciales pour une utilisation
sure :
Voir homologation en zones explosibles
Zones non explosibles
Un disjoncteur protège les
circuits RTD et RS-485.
Outillage
• tournevis plat 7 mm
• tournevis plat 3 mm
• pince à dénuder/cutter
• clé plate de 27 mm
(pour presse-
étoupe de 20 mm)
Pièces fournies
RMM2 sans boîtier (RMM2-E)
• RMM2 Module de surveillance à distance
pour traçage électrique
• Fusibles de réserve
• Cavalier pour sélection de la tension
• Étiquette
Module pour zone explosible
(MONI-RMM2-EX-E)
• RMM2 Module de surveillance à distance
pour traçage électrique
• Boîtier polyester renforcé de fibre de verre
EExn R II T6
• Presse-étoupes 12 EEx e M20 pour câble d’ali-
mentation (diamètre câble de 6 à 12 mm) avec
bouchons d’arrêt en forme de champignon
• Fusibles de réserve
• Cavalier pour sélection de la tension
ATTENTION:
Ce module est un appareil électrique. Il
doit être installé correctement pour assurer
son bon fonctionnement et éviter le gel des
tuyauteries, les décharges électriques et les
incendies. Respecter scrupuleusement les
instructions d’installation.
Tyco I F041476f 18-23 RMM2.indd Sec118Tyco I F041476f 18-23 RMM2.indd Sec118 4/16/04 3:18:52 PM4/16/04 3:18:52 PM

19
Caractéristiques techniques
Tension d’alimentation (nominale) 115/230 Vac, ±10%, sélection par cavalier, 50/60 Hz
Consommation électrique : 2,5 VA
Température de service : –40°C à +60°C (module RMM2)
–20°C à +60°C (boîtier et presse-étoupes EExn)
Humidité relative : 5 à 95 %, sans condensation
Sondes de température : RTD 3 fils (Pt 100)
Coefficient de température : selon IEC 751-1983 (100 à 0°C)
Raccords sonde : La sonde peut être prolongée par un câble blindé à
3 conducteurs de 20 chacun (par ex.150 m avec
3 câbles de 1,5 mm2)
Connexions RS-485 Blindage, paire forsadée simple, max. 1200 m
Fusibles : F 200 mA/250 V, référence Wickmann 19370-034-K
(FAST BLOW)
Matériel d’installation (non fourni)
Attaches
Fixation des boîtiers : 4 vis pour trous de 6,5 mm
Sondes de température Pt100 (RTD)
MONI-PT100-NH Sonde de température pour zones non explosibles avec presse-étoupe M20
MONI-PT100-EXE Sonde de température pour zones explosibles (EEx e II T6, zone1) avec
presse-étoupe M20
Monitrace – Module de surveillance à distance (RMM2)
75 mm
125 mm
0
60 mm
42 mm
15
mm
1
23 4
5
6
7
8
9
Fusible (200 mA, 250V)
Bornes pour alimentation avec possibilité de
connexion en série
Cavaliers de sélection de tension
Bornes pour bus RS-485
Diodes indiquant que le module est en com-
munication
Diode indiquant que l’unité RMM2 est sous
tension
Commutateur à 16 positions permettant
l’adressage RS-485
Bornes pour câbles d’alimentation RTD
Bloc permettant de sélectionner le mode de
terminaison RS-485
1
2
3
4
5
6
7
8
9
Tyco I F041476f 18-23 RMM2.indd Sec119Tyco I F041476f 18-23 RMM2.indd Sec119 4/16/04 3:18:52 PM4/16/04 3:18:52 PM

20
Monitrace - Module de surveillance à distance (RMM2)
L’unité MoniTrace 200N contrôle de manière indépendante deux groupes de circuits de traçage.
Les modules de surveillance à distance RMM2 collectent les données RTD et communiquent avec
l’unité centrale de régulation et de survaillance MoniTrace 200N par un simple bus RS-485.
Procédure d’installation du module RMM2-EX-E
A. Monter le boîtier RMM2, installer les câbles et les raccorder selon schéma.
B. Raccorder au secteur et à la terre, et sélectionner la tension de service.
C. Connecter les câbles de sonde RTD au RMM2.
D. Sélectionner l’adresse RS-485 du RMM2 et raccorder les câbles bus RS-485.
E. Initialiser ou mettre à jour le réseau MoniTrace 200N et déterminer les paramètres de chaque
RTD (à partir de la centrale MoniTrace 200N).
Remarque: L’installation doit être confiée à du personnel expérimenté.
Remarque: Pour éviter d’endommager les éléments internes du module MoniTrace, le conserver à
l’abri de l’humidité et de la saleté jusqu’à son installation.
Remarque: Lorsque le RMM2-E est installé sur des rails DIN dans des tableaux ou boîtiers sur
mesure, il faut y ajouter 10 bornes de mise à la terre des RTD et des câbles d’alimentation.
Les bornes sont conçues pour des câbles de 0,2 à 4 mm2.
 La configuration des disjoncteurs peut varier en fonction des normes ou réglementations locales.
 Selon l’application, un contacteur unipolaire ou tripolaire peut être utilisé.
Ruban chauffant
autorégulant Sonde d’ambiance
Pt 1000
Pt 100
RS-485
vers hôte
MONI 200 N
Alarme
interne
RS-485
Alarme ext.
K1 = Contacteur de contrôle du groupe 1
K2 = Contacteur d’alimentation de surveillance
du groupe 1 max.
16A/C
RMM
max.
16A/C RS-485
Jusqu’a
RMMs
Sonde 1 Sonde 8
T
K1
L1
L2
L3
N
C
17 23 L1 L2 27 29 28
15 21 14 13 12 11 RTD 1
2
3
4
1
L1
K2
Pt 100
L2
INT-1
INT-2
40 41 42
47
48
46 60 61
Ruban chauffant
autorégulant Ruban chauffant
autorégulant
Tyco I F041476f 18-23 RMM2.indd Sec120Tyco I F041476f 18-23 RMM2.indd Sec120 4/16/04 3:18:53 PM4/16/04 3:18:53 PM
