Dimplex Cassette L Pebble User manual

Cassette L Pebble
08/51550/0 Issue 5
OCN 11975
This product complies with all the required Product Safety, Electromagnetic Compatibility and Environmental Standards. This product
is fully compliant with the LVD, EMC, RoHS and Eco Design Directives.

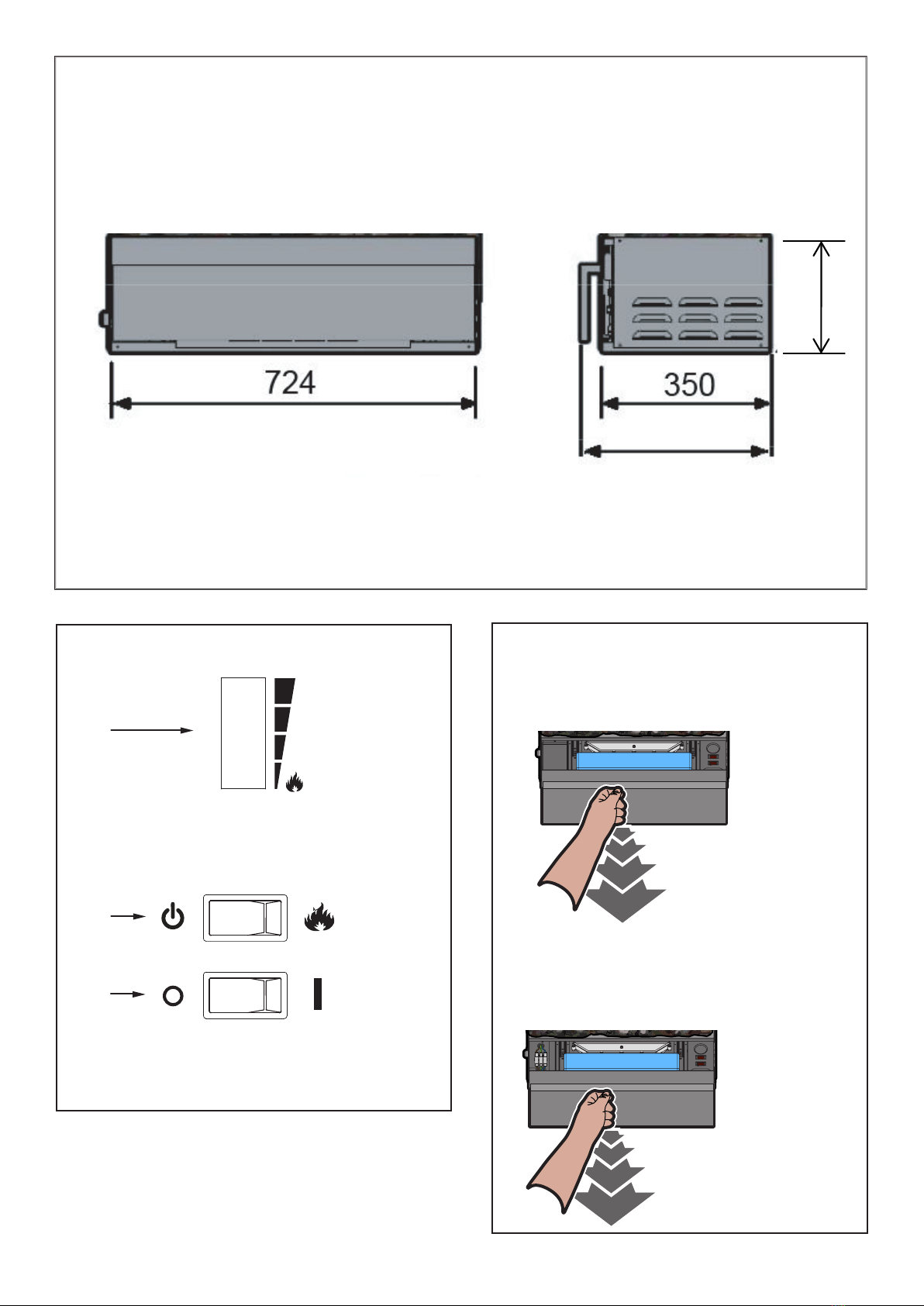

Fig.1
Fig.2 Fig.3 B
Fig.3 A
A
B
C
188
360

3
Fig.4 Fig.5
Fig.6 Fig.7
Fig.8
Fig.9

4
Fig.10
Fig.11
Fig.12

Fig.13
Fig.15
Fig.16 Fig.17
Fig.18
Fig.14

NL ................................................................................................. 1
FR ................................................................................................. 6
DE ................................................................................................11
GB ............................................................................................... 17
DK ............................................................................................... 22
NO ............................................................................................... 27

1
Dimplex Cassette L Pebble
BELANGRIJK: LEES DEZE GEBRUIKSAANWIJZING AANDACHTIG DOOR EN BEWAAR DEZE VOOR NASLAGDOELEINDEN
Bij gebruik van elektrische apparaten moeten altijd bepaalde voorzorgsmaatregelen in acht
worden genomen om het risico van brand, elektrische schok en letsel te verminderen. Dit
betekent o.a.:
Als het apparaat is beschadigd, raadpleegt u de leverancier voordat u het installeert en
gebruikt.
Niet buitenshuis gebruiken.
Niet gebruiken in de onmiddellijke nabijheid van een bad, douche of zwembad.
Plaats het apparaat nooit onmiddellijk onder een vaste wandcontactdoos of verdeelkast.
Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar en personen met licha-
melijke, zintuiglijke of geestelijke beperkingen of die er geen ervaring mee en kennis van
hebben indien zij toezicht of aanwijzingen hebben gekregen om het apparaat op veilige
wijze te gebruiken en ook begrijpen welke gevaren er kunnen ontstaan. Kinderen mogen
niet met het apparaat spelen. Kinderen mogen niet zonder toezicht reiniging en onderhoud
uitvoeren.
Kinderen onder de 3 jaar moeten uit de buurt worden gehouden, tenzij zij voortdurend
onder toezicht staan. Kinderen tussen de 3 en 8 jaar mogen het apparaat alleen aan- en
uitzetten als het op de bedoelde normale plek geplaatst of gemonteerd is en zij toezicht of
aanwijzingen hebben gekregen om het apparaat op veilige wijze te gebruiken en ook begri-
jpen welke gevaren er kunnen ontstaan. Kinderen tussen de 3 en 8 jaar mogen het apparaat
niet aansluiten, bedienen en reinigen of onderhoud uitvoeren.
Gebruik dit apparaat niet in serie met een thermisch regelapparaat, een programma-re-
gelapparaat, een tijdklok of enig ander apparaat dat dit apparaat automatisch inschakelt,
omdat er brandgevaar ontstaat als het apparaat per ongeluk is afgedekt of op de verkeerde
plaats is gezet.
Dit apparaat is niet uitgerust met een apparaat dat de kamertemperatuur regelt. Gebruik dit
apparaat niet in kleine ruimtes waar er zich personen bevinden die niet op eigen kracht de
kamer kunnen verlaten, behalve als deze onder constant toezicht staan.
Zorg dat meubilair, gordijnen of ander brandbaar materiaal zich minstens 1 meter uit de
buurt van het apparaat bevinden.
In geval van een storing haalt u de stekker van het apparaat uit het stopcontact.
Haal de stekker uit het stopcontact als het apparaat gedurende lange tijd niet gebruikt zal
worden.
Hoewel dit apparaat voldoet aan de veiligheidsnormen, is het niet raadzaam om het op
hoogpolige vloerbedekking of op een langharig kleed te gebruiken.
Het apparaat moet zodanig worden geplaatst dat de stekker bereikbaar blijft.
Als het voedingssnoer beschadigd is, moet dit, om risico’s te vermijden, door de fabrikant
of een servicebedrijf of een gelijkwaardig bevoegd persoon worden vervangen.
Houd het voedingssnoer uit de buurt van de voorkant van het apparaat.
WAARSCHUWING: Dek het apparaat nooit af om oververhitting te voorkomen.
Plaats geen materiaal of kledingstukken op het apparaat en zorg ook dat de luchtcirculatie
om het apparaat niet gehinderd wordt, bijvoorbeeld door gordijnen of meubilair omdat dit
oververhitting en brandgevaar kan veroorzaken.
Waarschuwing: Om gevaar te voorkomen door een onbedoelde en ongewenste reet van de
thermische beveiliging mag de stroomtoevoer van het apparaat niet via een extern schake-
lapparaat zoals een tijdschakelaar lopen en mag het apparaat niet op een circuit worden
aangesloten dat regelmatig door het nutsbedrijf in- en uitgeschakeld wordt.
WAARSCHUWING: Sommige onderdelen van dit apparaat kunnen zeer heet worden en
brandwonden veroorzaken. Let vooral goed op als er kinderen of andere kwetsbare mensen
in de buurt zijn.

2
Installatievoorschriften
Handbediening Gebruikt
Pak de haard voorzichtig uit en bewaar de verpakking voor eventueel toekomstig gebruik ingeval u gaat verhuizen of de
haard naar de leverancier wilt terugsturen. De afstandsbediening en batterijen zijn apart in de doos verpakt.
Dit model is ontworpen om te worden geïnstalleerd in een omkapping of in een nis in de muur.
Controleer voor het aansluiten van de haard of de voedingsspanning overeenkomt met de voedingsspanning van de
haard.
Let op: als u de haard in een omgeving gebruikt met weinig achtergrondgeluid, dan kunt u een geluid horen wanneer de
haard met het vlame󰀨ect wordt aangezet. Dit is normaal en u hoeft zich hierover geen zorgen te maken.
Elektrische aansluiting.
WAARSCHUWING – DIT APPARAAT MOET WORDEN GEAARD.
Deze haard mag alleen met wisselstroom worden gebruikt en de voedingsspanning moet overeenkomen met de op de
kachel aangegeven spanning.
Lees alle veiligheidsvoorschriften en gebruiksvoorschriften voordat u de haard aanzet.
BEWAAR DEZE GEBRUIKERSHANDLEIDING VOOR TOEKOMSTIGE NASLAGDOELEINDEN
Plaats plastic onderdelen niet in een vaatwasser.
Schuif alleen de lade eruit als het waterreservoir gevuld dient te worden, of een lampje moet worden vervangen,
anders zult u per ongeluk het waterniveau veranderen en daarmee de werking van het vlame󰀨ect.
Gebruik alleen kraanwater in dit apparaat met een maximale hardheid van 10 dH.
Zorg er altijd voor dat de haard op een vlakke vloer staat.
Als u van plan bent de kachel langer dan een week niet te gebruiken, laat dan het water uit de opvangbak en het
waterreservoir weglopen en droog de opvangbak.
Na het installeren mag de haard niet worden verplaatst of op zijn rug worden gelegd zonder eerst het water in
de opvangbak en het waterreservoir af te tappen.
De watertank, het carter, het carterdeksel, de tankdop en de luchtlters moeten eenmaal per week worden
schoongemaakt, vooral in gebieden met hard water.
Algemene informatie
De haard mag niet worden gebruikt als de lampen niet werken.
De lampen dienen regelmatig te worden geïnspecteerd, zoals beschreven onder ‘Onderhoud’ en ‘Lampen
vervangen’.
Zorg ervoor dat alle verpakking is verwijderd (lees de waarschuwingslabels aandachtig).
Bewaar de verpakking voor eventueel toekomstig gebruik voor het geval u gaat verhuizen of de haard naar de
leverancier wilt terugsturen.
Om warmteverlies te verminderen en opwaartse stroming in de schoorsteen te voorkomen die de werking van
uw haard beïnvloedt, raden we u aan om het rookkanaal af te sluiten en voor een kleine ventilatieopening te
zorgen.
Installatie van de haard;
Houd de haard aan de zijkanten vast en manoevreer deze voorzichtig op zijn plaats. Steek de stekker van de haard
in een stopcontact van 13 ampère/240 Volt. Zorg dat de stroomkabel er aan de voorkant van de haard uit komt, in de
rechter- of linkerhoek in de buurt van het stopcontact en niet vast komt te zitten onder de haard zodat de kabel kan
worden beschadigd.
Lees de volgende voorschriften voordat u de haard aan zet.
Vul eerst het waterreservoir voordat u de handbediening gebruikt (Zie ‘Onderhoud’, ‘Waterreservoir vullen’).
De bedieningsknoppen van de haard bevinden zich achter in de lade.
(Zie Afb.2 voor een schema van de handbediening)
Schakelaar ‘A’: - regelt de stroomtoevoer naar de haard.
Opmerking: Deze schakelaar moet ‘AAN’ staan ( I ) om de haard aan te zetten.
Schakelaar ‘B’: - regelt de werking van de haard.
Druk 1 keer om het vlame󰀨ect aan te zetten. Dit wordt aangegeven door één pieptoon.
Hoewel de hoofdlampen direct werken, duurt het 30 seconden voordat het vlame󰀨ect start.
Druk om de haard in de stand-by stand te zetten.
Dit wordt aangegeven door één pieptoon.
Regelknop ‘C’: - verhoogt de intensiteit van het vlame󰀨ect.
Door de regelknop omhoog te draaien, verhoogt u het vlame󰀨ect en door de regelknop omlaag te draaien, verlaagt
u het vlame󰀨ect.
Als het waterreservoir leeg is, gaan de hoofdlampen uit. Zie instructies onder ‘Onderhoud’, ‘het waterreservoirvullen’.

3
WAARSCHUWING: HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT VOORDAT U ONDERHOUD UITVOERT
Lampen vervangen.
Als een grote hoeveelheid van de rook grijs of kleurloos lijkt, kunnen er één of meer lampen stuk zijn.
U kunt kapotte lampen als volgt controleren.
1. Laat het vlame󰀨ect aan, open de lades volledig en trek de lade er voorzichtig helemaal uit aan het treklipje. (Zie Afb.3)
2. Bekijk de lampen van een afstand voor de haard en beoordeel welke lampen moeten worden vervangen.
3. Zet schakelaar ‘A’ in de ‘UIT’-stand en haal de stekker van de haard uit het stopcontact.
4. Laat de haard 20 minuten staan om de lampen te laten afkoelen voordat u ze eruit haalt.
5. Verwijder het waterreservoir door dit omhoog te tillen en in een gootsteen te plaatsen.
6. Verwijder de opvangbak zoals beschreven in het hoofdstuk Reinigen.
7. Verwijder de kapotte lamp door deze voorzichtig verticaal omhoog te tillen en uit de contactpennen van de lamphouder
te trekken, (Zie Afb.4 en 5). Vervang door een riginal, 12 V, 50 W, Gu5.3 basis, 8º stralingshoek, gekleurde lamp. Koop
de lampen bij uw plaatselijke leverancier.
8. Plaats de twee contactpennen van de nieuwe lamp in de twee gaten van de lamphouder. Druk ze stevig op hun
plaats. (Zie Afb.4 en 5).
9. Vervang de opvangbak en het waterreservoir en sluit de lade voorzichtig.
10. Zet aan.
Het waterreservoir vullen.
Als het waterreservoir leeg is, stopt het vlam- en rooke󰀨ect en hoort u twee ‘piepjes’. Volg deze stappen om te hervullen:
1. Zeg Schakelaar ‘A’ op (0). (Zie Afb.2)
2. Trek de lade er zover mogelijk uit met behulp van het treklipje. (Zie Afb.3)
3. Verwijder het waterreservoir door dit omhoog en eruit te tillen.
4. Plaats het waterreservoir in een gootsteen en draai de dop naar links om het reservoir te openen. (Zie Afb.6)
5. Vul het reservoir alleen met gelterd leidingwater met uitsluitend een maximale hardheid van 10 dH.Dit is nodig
om de levensduur van het vlam- en rookmechanisme te verlengen.
Onderhoud
Als deze procedure is voltooid, zullen de hoofdlampen branden, maar duurt het 30 seconden voordat de vlammen
terugkeren.
Afstandsbediening gebruiken
Op het bedieningspaneel dient schakelaar A (zie Afb.2) op de ‘AAN’ ( I )-stand te staan om de afstandsbediening te kun-
nen gebruiken. De afstandsbediening is voorzien van 2 toetsen. (Zie Afb.7)
Voor een goede werking moet u de afstandsbediening op het vlame󰀨ect richten.
De afstandsbedieningfuncties zijn als volgt:
Druk één keer om alleen het vlame󰀨ect aan te zetten.
Dit wordt aangegeven door één pieptoon.
Stand-by
Dit wordt aangegeven door één pieptoon.
Informatie over batterijen.
1. Schuif het batterijklepje op de achterkant van de afstandsbediening open. (Zie Afb.7)
2. Plaats AAA-batterijen in de afstandsbediening.
3. Schuif het batterijklepje dicht.
Gooi lekkende batterijen weg.
Voer gebruikte batterijen op een milieuverantwoorde manier overeenkomstig de regionale en plaatselijke voorschriften
af.
Er kan elektrolyt uit de batterijen lekken als u verschillende soorten batterijen door elkaar gebruikt, als u de batterijen
niet goed inlegt, als niet alle batterijen tegelijkertijd worden vervangen, als u ze in open vuur verbrandt of als u een
batterij probeert op te laden die niet oplaadbaar is.
Tips voor het gebruik van uw haard.
1. Trek alleen de lade eruit als het waterreservoir moet worden bijgevuld of om een lamp te vervangen omdat dit anders
kan leiden tot overmatig water in de opvangbak en een verminderd vlame󰀨ect. Als dit gebeurt, leegt u het water uit de
opvangbak zoals staat aangegeven onder ‘Onderhoud’.
2. Als de vlaminstelling op minimum staat, verbruikt de haard ongeveer 40 ml water per uur en blijft drie keer langer
branden dan bij een maximum vlaminstelling.
3. Kantel of verplaats de haard niet als er water in het waterreservoir of in de opvangbak aanwezig is.
4. Zorg er altijd voor dat de haard op een vlakke vloer staat.
5. De vlamregelknop ‘C’ (Afb.2) kan hoger of lager worden gedraaid voor een meer realistisch e󰀨ect.
6. Soms zien de vlammen er natuurlijker uit als de vlamregelknop omlaag is gedraaid.
7. Geef het vlammechanisme de tijd om op de veranderingen te reageren die u met de vlamregelknop maakt.

4
In situaties met een hogere waterhardheid dient het water te worden gelterd (bijvoorbeeld met een Maxtra-lter).
Gebruik nooit een ontkalker.
6. Schroef de dop er weer op, draai deze niet te vast.
7. Plaats het reservoir weer terug bij de opvangbak, waarbij de dop van het reservoir naar onderen is gericht en de platte
kant van het reservoir naar buiten wijst.
8. Druk 1 keer op schakelaar ‘B’ om het vlame󰀨ect aan te zetten. (Zie hoofdstuk Handbediening en Afb.2).
9. Zet schakelaar‘A’ op de ‘AAN’ ( I )-stand. (Zie Afb.2)
10. Duw de lade zover mogelijk naar achteren.
Reiniging.
WAARSCHUWING - HAAL ALTIJD DE STEKKER UIT HET STOPCONTACT VOORDAT U DE HAARD REINIGT.
We raden aan om de volgende onderdelen een keer per week te reinigen, vooral in gebieden met hard water:-
waterreservoir, opvangbak en afsluiter, kap van opvangbak, reservoirdop en afsluiter, luchtlter.
Gebruik voor algemene reiniging een zachte schone stofdoek – nooit schurende reinigingsmiddelen gebruiken. Gebruik
het borstelhulpstuk van de stofzuiger af en toe om opgehoopt stof of pluis uit het uitlaatrooster van de ventilatorkachel
te verwijderen.
Waterreservoir
1. Verwijder het waterreservoir zoals eerder beschreven, plaats dit in een gootsteen en tap het water af.
2. Gebruik de meegeleverde borstel om de binnenzijden van de dop zachtjes te borstelen en let vooral op de rubberen
ring in de buitenste groef en de middelste rubberafdichting.
3. Vul het reservoir met een klein beetje afwasmiddel, plaats de dop terug, schud goed en spoel totdat alle sporen van
het wasmiddel zijn verdwenen.
4. Vul uitsluitend met gelterd leidingwater met uitsluitend een maximale waterhardheid van 10 dH, plaats de dop terug
en draai deze niet te vast.
5. Gebruik geen ontkalker bij het reinigen van het apparaat, dit kan de levensduur van de rookunit verkorten.
Opvangbak
1. Zet schakelaar ‘A’ in de ‘UIT’ (0)-stand
2. Trek de lade er voorzichtig zover mogelijk uit. (Zie Afb.3)
3. Haal het waterreservoir eruit door dit omhoog te tillen.
4. Koppel de stekker los die zich links van de opvangbak bevindt, door de twee borgschroeven los te draaien en de
stekker er voorzichtig uit te trekken. (Zie Afb.8)
5. Maak de onderste vergrendellipjes van de opvangbak los door deze 90º te draaien, hierdoor kan de opvangbak
volledig worden verwijderd. (Zie Afb.9)
6. Til de opvangbak voorzichtig op en zorg dat u deze recht houdt zodat er geen water wordt gemorst. Plaats de
opvangbak in de gootsteen. (Zie Afb.10)
7. Maak de twee bovenste vergrendellipjes van de opvangbak los door deze 90º te draaien, en verwijder hierna de kap
van de opvangbak. (Zie Afb.11)
8. Kantel voorzichtig zoals afgebeeld, zodat de vloeistof uit de opvangbak wordt afgetapt. (Zie Afb.12)
9. Vul de opvangbak met een kleine hoeveelheid afwasmiddel en gebruik de meegeleverde borstel om alle oppervlakken
zachtjes te reinigen, inclusief de metalen schijf en de rubberafdichting die zich in het bovenste groefvlak bevindt.
Verwijder de rubberafdichtingen niet. (Zie Afb.13 en 14)
10. Spoel de opvangbak na het reinigen goed uit met schoon water.
11. Reinig het oppervlak van de uitlaat van de kap van de opvangbak met de borstel en spoel grondig met water. (Zie
Afb.15 en 16)
12. Voer de bovenstaande stappen in omgekeerde volgorde uit om te monteren.
Luchtlter.
1. Trek de lade er voorzichtig zover mogelijk uit. (Zie Afb.3).
2. Zet schakelaar ‘A’ in de ‘UIT’ (0)-stand (Zie Afb.2)
3. Haal het reservoir eruit en plaats dit in een gootsteen met de dop omhoog.
4. Schuif de plastic luchtlterhouder voorzichtig omhoog. (Zie Afb.17)
5. Haal het lteraggregaat uit de plastic houder.
6. Spoel voorzichtig met water in de gootsteen en droog met een sto󰀨en handdoek voordat u het lter terugplaatst.
7. Plaats het lteraggregaat terug en zorg ervoor dat het zwarte lter contact houdt met de plastic houder. (Zie Afb.18)
8. Plaats het reservoir terug.
9. Zet schakelaar‘A’ op de ‘AAN’ ( I )-stand (Zie Afb.2).
10. Sluit de lade volledig.

5
Symptoom Oorzaak Correctieve maatregel
Het vlame󰀨ect start
niet.
De netstekker zit niet in het stopcontact.
Schakelaar A staat in de ‘AAN’ (I)-stand,
maar modusschakelaar B is niet ingedrukt.
(Zie Afb.2)
Laag waterniveau.
Laagspanningsstekker niet goed
aangesloten. (Zie Afb.8)
Controleer of de stekker goed in het
stopcontact zit.
Druk voor vlame󰀨ect één keer op schakelaar
B. (Zie Afb.2)
Controleer of het waterreservoir vol is en of er
water in de opvangbak aanwezig is.
Controleer of de stekker goed in het
stopcontact zit. (Zie Afb.8)
Het vlame󰀨ect is te
laag.
De regelknop voor het vlame󰀨ect is te laag
ingesteld.
(Zie Afb.2)
Het waterniveau in de opvangbak kan
te hoog zijn doordat de lade een aantal
keren werd geopend en gesloten, het
waterreservoir een aantal keren werd
verwijderd of doordat de haard werd
verplaatst.
Het metalen schijfje aan de onderkant van de
opvangbak kan vuil zijn (Zie Afb.13)
Verhoog de grootte van de vlam door de
regelknop C langzaam naar links te draaien.
(Zie Afb.2)
Indien het waterniveau in de opvangbak
hoger is dan 40 mm, dient u de opvangbak te
verwijderen en in de gootsteen te legen.
Reinig de metalen schijf met de
meegeleverde zachte borstel. (Zie Afb.13)
Zie ‘Onderhoud’ voor een stapsgewijze
procedure.
Onaangename geur
als de haard wordt
gebruikt.
Vuil of niet vers water.
Het gebruik van ongelterd leidingwater.
Reinig de haard zoals beschreven bij
onderhoud.
Gebruik alleen kraanwater met een maximale
hardheid van 10 dH.
Het vlame󰀨ect geeft
te veel rook af.
Het vlame󰀨ect is te hoog ingesteld. Draai de regelknop voor het vlame󰀨ect C
naar links totdat deze op het minimum staat
en draai de knop vervolgens langzaam naar
rechts met ongeveer ¼ slag per keer. Geef
het vlammechanisme tijd om zich aan te
passen voordat u verder verhoogt. (Zie Afb.2)
De hoofdlampen
werken niet en er zijn
geen vlammen of
rook.
Er zit geen water in het reservoir. Volg de instructies bij Onderhoud, ‘Water-
reservoir vullen’.
Controleer of de stekker goed in de wand-
contactdoos zit.
Schakelaar ‘A’ Afb.2 staat in de ‘AAN’ ( I
)-stand.
Druk op schakelaar ‘B’ Afb.2 tot u één piep-
toon hoort voor het vlame󰀨ect.
Problemen oplossen
Extra informatie
Recycling.
Voor elektrische producten die in de Europese Gemeenschap worden verkocht. Aan het einde van de nuttige
levensduur van een elektrisch product mag dit niet worden weggegooid met het gewone huisvuil. Maak gebruik
van de bestaande recyclingfaciliteiten. Vraag aan de lokale overheidsinstanties of aan de leverancier hoe u in uw
land producten kunt recycleren.
Klantenservice
De garantie voor uw product is vanaf de aankoopdatum één jaar geldig. Binnen deze periode repareren of vervangen wij
dit product zonder hiervoor kosten in rekening te brengen (met uitzondering van de gloeilampen en afhankelijk van de
beschikbaarheid), op voorwaarde dat de haard overeenkomstig deze voorschriften werd geïnstalleerd en gebruikt. Als
u service nodig hebt, of als u reserveonderdelen wilt aanscha󰀨en, neem dan contact op met de winkel waar u de haard
hebt gekocht, of bel het servicenummer voor uw land dat op het garantiebewijs staat. Stuur een defect product niet
onmiddellijk naar ons terug. Dit kan verlies of beschadiging ervan veroorzaken, of tot vertraging leiden bij het verlenen
van een bevredigende service.
Bewaar uw aankoopbon als bewijs van aankoop.

6
Dimplex Cassette L Pebble
IMPORTANT : LIRE ATTENTIVEMENT CES INSTRUCTIONS ET LES CONSERVER SOIGNEUSEMENT POUR
POUVOIR LES CONSULTER ULTÉRIEUREMENT
Lors de l’utilisation d’appareils électriques, toujours prendre des précautions élémentaires
pour réduire les risques d’incendie, de choc électrique et de blessures corporelles, parmi
lesquelles :
Si l’appareil est endommagé, consulter le fournisseur avant de procéder à l’installation et à
l’utilisation.
Ne pas utiliser à l’extérieur.
Ne pas utiliser à proximité immédiate d’une baignoire, d’une douche ou d’une piscine.
Ne pas placer l’appareil juste en dessous d’une prise murale ou d’un boîtier de connexion.
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et des personnes aux
capacités physiques, sensorielles ou mentales réduites ou manquant d’expérience et de
connaissances, pourvu qu’ils bénécient d’une surveillance ou d’instructions quant à
l’utilisation de l’appareil de façon sécurisée et qu’ils comprennent les risques encourus. Les
enfants ne doivent pas jouer avec cet appareil. Son nettoyage et son entretien ne doivent pas
être e󰀨ectués par des enfants laissés sans surveillance.
Les enfants âgés de moins de 3 ans doivent être tenus à distance de l’appareil, à moins qu’ils
ne soient surveillés en permanence. Les enfants âgés de 3 ans et plus et de moins de 8 ans
peuvent uniquement allumer/éteindre l’appareil, pourvu qu’il soit placé ou installé dans sa
position d’utilisation normale, qu’ils bénécient d’une surveillance ou d’instructions quant
à l’utilisation de l’appareil de façon sécurisée et qu’ils comprennent les risques encourus.
Les enfants de 3 ans et plus et de moins de 8 ans ne peuvent pas brancher, régler, nettoyer
l’appareil ni procéder à son entretien.
Ne pas utiliser l’appareil en série avec un régulateur thermique, un système de commande
programmé, une minuterie ou tout autre dispositif déclenchant automatiquement de la chal-
eur, car il existe un risque d’incendie lorsque l’appareil est accidentellement recouvert ou
déplacé.
Cet appareil n’est pas équipé d’un dispositif de contrôle de la température ambiante. Ne pas
utiliser cet appareil dans des pièces de petites dimensions lorsqu’elles sont occupées par
des personnes qui ne sont pas capables de quitter les lieux par leurs propres moyens, sauf
si une surveillance constante est assurée.
S’assurer que les meubles, les rideaux ou les autres matériaux combustibles sont position-
nés à au moins 1 mètre de l’appareil.
Débrancher l’appareil en cas d’anomalie.
Débrancher l’appareil lorsque celui-ci n’est pas utilisé pendant une période prolongée.
Bien que cet appareil soit conforme aux normes de sécurité, nous recommandons de ne pas
l’utiliser sur une moquette extra-épaisse ou sur des tapis à poils longs.
L’appareil doit être positionné de façon à rendre la prise accessible.
Si le cordon d’alimentation est endommagé, le faire remplacer par le fabricant ou un répara-
teur ou toute personne su󰀩samment qualiée an d’écarter tout risque.
Éloigner le cordon d’alimentation de la partie avant de l’appareil.
AVERTISSEMENT : Pour éviter toute surchau󰀨e, ne pas couvrir l’appareil. Ne pas placer de
matériaux ou de vêtements sur l’appareil de chau󰀨age ou entraver la circulation d’air aut-
our de l’appareil avec des rideaux ou des meubles par exemple, car ceci est susceptible de
causer une surchau󰀨e et un risque d’incendie.
Avertissement : An d’éviter tout danger lié à la réinitialisation du protecteur thermique, cet
appareil ne doit pas être alimenté via un dispositif à interrupteur externe, tel qu’un minuteur,
ni connecté à un circuit régulièrement allumé et éteint par votre fournisseur d’électricité.
ATTENTION : certaines pièces de ce produit peuvent chau󰀨er à haute température et caus-
er des brûlures. Être très attentif lorsque des enfants et des personnes vulnérables sont
présents.

7
Veiller à retirer tous les emballages (lire attentivement les étiquettes de sécurité).
Conserver tous les emballages pour une éventuelle utilisation ultérieure, que ce soit pour un déménagement
ou un retour en usine.
Pour réduire les pertes de chaleur et empêcher que l’appel d’air de la cheminée n’a󰀨ecte le fonctionnement
de l’insert, nous conseillons d’obturer le conduit de cheminée et de ne laisser qu’un petit passage pour la
ventilation.
Pour installer l’appareil :
Tenir l’insert par les côtés du cadre et le mettre soigneusement en place. Brancher l’insert sur une prise de 13
ampères / 240 volts. Veiller à ce que le câble d’alimentation sorte sur le devant de l’insert, à droite ou à gauche
en fonction de l’emplacement de la prise électrique, et qu’il ne soit pas prisonnier sous l’insert, ce qui pourrait
l’endommager.
Lire attentivement les instructions suivantes avant de mettre l’appareil en marche.
Avant d’utiliser les commandes manuelles, remplir tout d’abord le réservoir d’eau (voir
‘Entretien’, ‘Remplissage du réservoir d’eau’).
Commandes manuelles.
Les commandes manuelles se trouvent derrière le tiroir.
(voir Fig.2 pour connaître la disposition des commandes manuelles)
Interrupteur ‘A’ : commande l’alimentation électrique de l’insert.
Remarque : Cet interrupteur doit se trouver en position ‘MARCHE’ ( I ) pour que l’insert fonctionne.
Interrupteur ‘B’ : commande le fonctionnement de l’insert.
Appuyer une fois sur pour mettre en marche l’e󰀨et amme. Un bip sonore retentit.
Bien que les ampoules principales fonctionnent immédiatement, 30 secondes supplémentaires sont nécessaires
pour que l’e󰀨et amme démarre.
Appuyer sur pour mettre l’insert en veille.
Un bip sonore retentit.
Bouton ‘C’ : commande l’intensité de l’e󰀨et amme.
Tourner le bouton vers le haut augmente l’e󰀨et amme, tourner le bouton vers le bas diminue l’e󰀨et amme.
Lorsque le réservoir d’eau est vide, les ampoules principales s’éteignent. Voir les instructions de la section ‘Entretien’,
‘Remplissage du réservoir d’eau’. Une fois cette opération e󰀨ectuée, les ampoules principales s’allument mais 30
Informations générales
Instructions d’installation
Déballer l’insert avec précaution et conserver l’emballage pour une utilisation ultérieure éventuelle, que ce soit pour
un déménagement ou un retour de l’insert au fournisseur. La télécommande et les piles sont emballées séparément
dans le carton.
Ce modèle est conçu pour être installé dans un encadrement ou dans un encastrement mural.
Avant de brancher l’insert, vérier que la tension d’alimentation du secteur est identique à celle indiquée sur l’insert.
Attention : l’e󰀨et amme s’accompagne d’un son audible dans un environnement silencieux. Ce son est normal et ne
doit pas être une source inutile d’inquiétude.
Branchement électrique.
AVERTISSEMENT - CET APPAREIL DOIT ÊTRE RELIÉ À LA TERRE.
Cet insert doit être utilisé en courant alternatif uniquement et la tension d’alimentation du secteur doit correspondre à
la tension indiquée sur l’appareil.
Lire attentivement les consignes de sécurité et les instructions d’utilisation avant de mettre l’insert en marche.
CONSERVER CE GUIDE D’UTILISATION POUR POUVOIR LE CONSULTER ULTÉRIEUREMENT
Ne pas passer les éléments en plastique au lave-vaisselle.
Faire coulisser le tiroir uniquement lorsque le réservoir d’eau doit être rempli ou qu’une ampoule doit
être remplacée, sinon le niveau d’eau et le fonctionnement de l’e󰀨et amme risquent d’être modiés par
inadvertance.
Utiliser de l’eau du robinet uniquement, d’une dureté maximale de 10 dH.
Toujours veiller à ce que l’insert repose sur une surface plane.
Si vous prévoyez de ne pas utiliser l’appareil pendant plus d’une semaine, vidangez l’eau du bac et du
réservoir d’eau puis séchez le bac.
Une fois installé, ne jamais déplacer cet insert ou le mettre à plat sur le sol sans vidanger l’eau du bac et du
réservoir d’eau.
Le réservoir d’eau, le bac, le couvercle du bac, le bouchon du réservoir et les ltres à air doivent être nettoyés
une fois par semaine, en particulier dans les zones où l’eau est dure.
Ne jamais utiliser l’insert si les ampoules ne fonctionnent pas.
Les ampoules doivent être régulièrement contrôlées comme décrit à la section « Entretien »,
« Remplacement des ampoules ».

8
Entretien
secondes sont nécessaires pour que les ammes réapparaissent.
Fonctionnement à distance
Sur le panneau de commande, l’interrupteur A (voir Fig.2) doit être en position ‘MARCHE’ ( I ) pour que la télécom-
mande fonctionne. La télécommande comporte 2 boutons. (voir Fig.7)
Pour fonctionner correctement, la télécommande doit être dirigée vers l’e󰀨et amme.
Les fonctions de la télécommande sont les suivantes :
Appuyer une fois pour allumer l’e󰀨et amme uniquement.
Un bip sonore retentit.
Veille
Un bip sonore retentit.
Informations concernant les piles.
1. Retirer le couvercle des piles à l’arrière de la télécommande. (voir Fig.7)
2. Installer des piles AAA dans la télécommande.
3. Remettre en place le couvercle des piles.
Mettre au rebut toute pile présentant des fuites.
Mettre au rebut les piles conformément aux réglementations locales applicables.
L’électrolyte de toute pile est susceptible de fuir si des piles de type di󰀨érent sont installées ensemble, si les piles sont
installées de manière incorrecte, si toutes les piles ne sont pas remplacées simultanément, si les piles sont jetées
dans un feu ou en cas de tentative de charge d’une pile non rechargeable.
Astuces concernant l’utilisation de l’appareil.
1. Faire coulisser le tiroir uniquement lorsque le réservoir d’eau doit être rempli ou qu’une ampoule doit être
remplacée, sinon un excédent d’eau risque de se trouver dans le bac et l’e󰀨et amme sera réduit. Si cela se produit,
vider l’eau du bac selon les instructions de la section ‘Entretien’.
2. En réglant les ammes au minimum et non pas au maximum, l’appareil utilise environ 40 ml d’eau par heure et a
une durée de vie 3 fois plus longue.
3. Ne pas incliner ou déplacer l’insert tant qu’il y a de l’eau dans le réservoir ou le bac.
4. Veiller à ce que l’insert soit placé sur une surface plate.
5. Le bouton ‘C’ (voir Fig.2) de réglage des ammes peut être utilisé pour augmenter ou diminuer l’e󰀨et.
6. Quelquefois, les ammes semblent plus réelles lorsque ce bouton est réglé sur une position basse.
7. Donner au générateur de ammes le temps de réagir aux modications apportées à l’aide du bouton de réglage
des ammes.
AVERTISSEMENT : DÉBRANCHER L’APPAREIL DU SECTEUR AVANT DE RÉALISER TOUTE OPÉRATION
D’ENTRETIEN
Remplacement des ampoules.
Si une grande quantité de fumée semble grise ou incolore, il se peut qu’une ou plusieurs ampoules soient défectueuses.
L’état des ampoules peut être vérié comme suit.
1. En laissant l’e󰀨et amme allumé, ouvrir complètement le tiroir et faire coulisser délicatement le tiroir à fond en le tirant
par la languette. (voir Fig.3)
2. Observer les ampoules à une certaine distance du devant de l’insert et déterminer quelles ampoules doivent être
remplacées.
3. Mettre l’interrupteur ‘A’ en position ‘ARRÊT et débrancher l’insert du secteur.
4. Attendre environ 20 minutes pour permettre aux ampoules de se refroidir avant de les retirer.
5. Retirer le réservoir d’eau en le soulevant vers le haut et le placer dans un évier.
6. Retirer le bac tel que décrit dans la section Nettoyage.
7. Retirer l’ampoule défectueuse en la soulevant délicatement à la verticale et en sortant les broches de leur support
(voir Fig.4 et 5). Remplacer par une ampoule de couleur originale, 12 V, 45 W, base Gu5.3, avec faisceau de 8°. Ces
ampoules sont disponibles chez votre revendeur.
8. Insérer soigneusement les deux broches de l’ampoule neuve dans les deux orices du support de l’ampoule. Appuyer
fermement sur l’ampoule pour la mettre en place (voir Fig.4 et 5).
9. Remettre en place le bac et le réservoir d’eau et refermer soigneusement le tiroir.
10. Mettre sous tension.
Remplissage du réservoir d’eau.
Lorsque le réservoir d’eau est vide, l’e󰀨et amme et fumée s’arrête et 2 ‘bips’ retentissent. E󰀨ectuer les opérations
suivantes pour le réapprovisionner :
1. Mettre l’interrupteur ‘A’ en position (0). (voir Fig.2)
2. Faire coulisser le tiroir aussi loin que possible en le tirant par la languette. (voir Fig.3)
3. Retirer le réservoir d’eau en le soulevant vers le haut et vers l’extérieur.

9
4. Placer le réservoir d’eau dans l’évier et enlever le bouchon (sens antihoraire) pour l’ouvrir. (voir Fig.6)
5. Remplir le réservoir d’eau du robinet, d’une dureté maximale de 10 dH.Cela est nécessaire pour prolonger la
durée de vie du générateur de ammes et de fumée.
Dans les zones où la dureté de l’eau est particulièrement élevée, il faut procéder à un ltrage (par exemple à l’aide d’un
ltre Maxtra). Ne pas utiliser de détartrant.
6. Revisser le bouchon sans trop le serrer.
7. Remettre en place le réservoir dans le bac, en tournant le bouchon du réservoir vers le bas et en tournant le côté plat
du réservoir vers l’extérieur.
8. Appuyer une fois sur l’interrupteur « B » pour allumer l’e󰀨et amme. (voir section sur les commandes manuelles et
la Fig.2)
9. Mettre l’interrupteur « A » en position « MARCHE » ( I ). (voir Fig.2)
10. Repousser le tiroir aussi loin que possible.
Nettoyage.
AVERTISSEMENT – DÉBRANCHER L’ALIMENTATION SECTEUR AVANT DE NETTOYER L’INSERT.
Nous vous conseillons de nettoyer les éléments suivants une fois toutes l’une semaine, en particulier dans les régions
où l’eau est calcaire:
réservoir d’eau, bac et joint, couvercle du bac, bouchon du réservoir et joint, ltre à air.
Pour un nettoyage régulier, utiliser un chi󰀨on à poussière doux et ne jamais utiliser de produits nettoyants abrasifs.
Utiliser la brosse douce d’un aspirateur de temps à autre pour nettoyer la grille du ventilateur et éliminer la poussière et
les peluches qui se sont accumulées.
Réservoir d’eau
1. Retirer le réservoir d’eau comme décrit précédemment, le placer dans un évier et vider l’eau.
2. À l’aide de la brosse fournie, frotter délicatement les surfaces intérieures du bouchon en faisant particulièrement
attention à la bague en caoutchouc de la rainure extérieure et au joint central en caoutchouc.
3. Mettre une petite quantité de détergent dans le réservoir, remettre en place le bouchon et bien secouer. Rincer
jusqu’à ce que toutes les traces de détergent disparaissent.
4. Remplir avec de l’eau du robinet d’une dureté maximale de 10 dH, remettre en place le bouchon sans trop serrer.
5. Ne pas utiliser de détartrant pour le nettoyage de l’appareil. Cela pourrait écourter la durée de vie du générateur de
fumée.
Bac
1. Mettre l’interrupteur ‘A’ en position ‘ARRÊT’ (0).
2. Faire coulisser délicatement le tiroir aussi loin que possible. (voir Fig.3)
3. Retirer le réservoir d’eau en le soulevant vers le haut.
4. Débrancher le connecteur électrique placé du côté gauche du bac en desserrant tout d’abord les deux vis de retenue
et en le dégageant soigneusement. (voir Fig.8)
5. Relâcher les attaches inférieures de maintien du bac en les tournant de 90°. Cela permet de dégager complètement
le bac. (voir Fig.9)
6. Soulever délicatement le bac en veillant à le maintenir droit de façon à ne pas renverser l’eau. Placer l’ensemble dans
l’évier. (voir Fig.10)
7. Libérer les deux attaches supérieures de maintien du bac en les tournant de 90°, puis soulever le couvercle du bac.
(voir Fig.11)
8. Incliner délicatement, comme illustré, de façon à vidanger le liquide du bac. (voir Fig.12)
9. Placer une petite quantité de détergent dans le bac et, à l’aide de la brosse fournie, nettoyer délicatement toutes les
surfaces y compris le disque métallique et le joint en caoutchouc qui se trouve dans la surface rainurée supérieure. Ne
pas retirer les joints en caoutchouc. (voir Fig.13 et 14)
10. Une fois nettoyé, rincer soigneusement le bac avec de l’eau propre.
11. Nettoyer la surface de sortie du couvercle du bac avec la brosse et rincer abondamment à l’eau. (voir Fig.15 et 16)
12. Procéder aux étapes ci-dessus dans l’ordre inverse pour remonter l’ensemble.
Filtre à air.
1. Faire coulisser délicatement le tiroir aussi loin que possible. (voir Fig.3).
2. Mettre l’interrupteur ‘A’ en position ‘ARRÊT’ (0) (voir Fig.2)
3. Retirer le réservoir d’eau et le placer dans un évier avec le bouchon tourné vers le haut.
4. Faire coulisser délicatement le support en plastique du ltre à air vers le haut. (voir Fig.17)
5. Retirer l’ensemble ltre du support en plastique.
6. Le rincer soigneusement à l’eau dans l’évier et le sécher avec une serviette en tissu avant de le remettre en place.
7. Remettre en place l’ensemble ltre en veillant à ce que le ltre noir épais soit en contact avec le support en plastique.
(voir Fig.18)
8. Remettre en place le réservoir.
9. Mettre l’interrupteur ‘A’ en position ‘MARCHE’ ( I ) (voir Fig.2).
10. Fermer complètement le tiroir.

10
Symptôme Cause Action corrective
L’e󰀨et amme ne
démarre pas.
La che n’est pas branchée sur une prise
secteur.
L’interrupteur A est en position ‘MARCHE’
(I), mais l’interrupteur de mode B n’a pas été
enfoncé. (voir Fig.2)
Faible niveau d’eau.
Le connecteur basse tension n’est pas
branché correctement (voir Fig.8)
S’assurer que le connecteur basse tension
est correctement branché.
Appuyer une fois sur l’interrupteur B pour
obtenir l’e󰀨et amme. (voir Fig.2)
Vérier que le réservoir d’eau est plein et
qu’il y a de l’eau dans le bac.
Vérier que le connecteur est inséré
correctement. (voir Fig.8)
L’e󰀨et amme est trop
faible.
Le bouton de réglage de l’e󰀨et amme est
réglé trop bas.
(voir Fig.2)
Le niveau d’eau dans le bac est peut-être
trop élevé parce que le tiroir a été ouvert
et fermé un certain nombre de fois ou que
le réservoir d’eau a été retiré un certain
nombre de fois ou que l’insert a été déplacé.
Le disque métallique situé à la base du bac
est peut-être sale (voir Fig.13)
Augmenter le niveau des ammes en
tournant lentement le bouton de réglage C
vers la gauche. (voir Fig.2)
Si le niveau d’eau dans le bac est supérieur
à 40 mm, le bac doit être retiré et vidé dans
un évier.
Nettoyer le disque métallique à l’aide de
la brosse souple fournie. (voir Fig.13).
Voir la section ‘Entretien’ pour connaître la
procédure pas-à-pas.
Une odeur
désagréable se
dégage lors de
l’utilisation de
l’appareil.
Eau sale ou stagnante.
Utilisation d’eau du robinet non ltrée.
Nettoyer l’appareil comme décrit dans la
section Entretien.
Utiliser de l’eau du robinet d’une dureté
maximale de 10 dH uniquement.
L’e󰀨et amme produit
trop de fumée.
L’e󰀨et amme est réglé trop haut. Tourner le bouton de réglage C de l’e󰀨et
amme vers la droite, jusqu’à ce qu’il soit
au minimum puis le tourner lentement vers
la gauche, de ¼ de tour environ à la fois.
Donner au générateur de ammes le temps
de se régler avant de modier le réglage.
(voir Fig.2)
Les ampoules
principales ne
fonctionnent pas et il
n’y a pas de ammes
ni de fumée.
Il n’y a pas d’eau dans le réservoir. Suivre les instructions de la section En-
tretien, ‘Remplissage du réservoir d’eau’.
Vérier que la che est correctement bran-
chée sur une prise murale.
L’interrupteur “A” de la Fig. 2 est en position
‘MARCHE’ ( I ).
Appuyer sur l’interrupteur ‘B’ de la Fig.2 de
manière qu’un seul bip sonore soit émis, sig-
nalant la mise en marche de l’e󰀨et amme.
Dépannage
Informations supplémentaires
Recyclage.
Pour les produits électriques vendus au sein de l’Union Européenne. Les produits électriques ne doivent pas
être mis au rebut avec les déchets ménagers lorsqu’ils arrivent en n de vie. Veiller à les recycler dans les
endroits prévus à cet e󰀨et. Contacter l’administration locale ou le revendeur pour connaître la procédure de
recyclage en vigueur.
Service après-vente
L’appareil est garanti un an à compter de la date d’achat. Nous nous engageons pendant cette période à réparer ou
échanger gratuitement cet appareil (à l’exception des ampoules et selon les disponibilités) s’il a été installé et utilisé
conformément à ces instructions. Pour solliciter le service après-vente ou se procurer des pièces détachées, contacter
le vendeur du produit ou le service d’assistance du pays désiré au numéro indiqué sur le bon de garantie. Ne pas
retourner un appareil défectueux sans notre accord préalable car il risquerait de se perdre ou de subir des dommages,
en conséquence de quoi le délai requis pour o󰀨rir un service satisfaisant à l’utilisateur en serait inévitablement a󰀨ecté.
Conserver soigneusement la facture comme preuve d’achat.

11
Dimplex Cassette L Pebble
WICHTIG: DIESE ANLEITUNG FÜR ZUKÜNFTIGE NACHSCHLAGEZWECKE BITTE SORGFÄL-
TIG AUFBEWAHREN
Beim Gebrauch von elektrischen Geräten sollten die grundlegenden Sicherheitsmaßnahmen
immer befolgt werden, um das Risiko von Brandbildung, elektrischem Schock und Verlet-
zungen zu minimieren. Das schließt Folgendes ein:
Wenn das Gerät beschädigt ist, umgehend die Lieferrma kontaktieren, bevor die Montage
und Inbetriebnahme des Geräts vorgenommen wird.
Nicht im Freien verwenden.
Nicht in unmittelbarer Nähe von Bädern, Duschen oder Schwimmbädern verwenden.
Das Gerät darf nicht direkt unter einer feststehenden Steckdose oder Abzweigdose montiert
werden.
Dieses Gerät kann von Kindern über 8 Jahren, von Personen, deren körperliche oder geis-
tige Unversehrtheit oder deren Wahrnehmungsfähigkeit eingeschränkt ist, sowie von Per-
sonen mit mangelnden Kenntnissen oder Erfahrung benutzt werden. Dies gilt nur unter der
Voraussetzung, dass sie beaufsichtigt werden oder dass sie eine Einweisung in die sichere
Nutzung des Geräts und die damit verbundenen Gefahren erhalten haben. Kinder dürfen mit
dem Gerät nicht spielen. Reinigung und Wartung dürfen ohne Beaufsichtigung nicht von
Kindern durchgeführt werden.
Kinder unter 3 Jahren sollten sich ohne Beaufsichtigung nicht in der Nähe des Geräts
aufhalten. Kinder von 3 bis 8 Jahren sollten das Gerät nur ein- oder ausschalten dürfen,
wenn es in der dafür vorgesehenen Betriebsposition montiert wurde. Dies gilt nur unter der
Voraussetzung, dass sie beaufsichtigt werden oder dass sie eine Einweisung in die sichere
Nutzung des Geräts und die damit verbundenen Gefahren erhalten haben. Kinder von 3 bis 8
Jahren dürfen das Gerät nicht an eine Steckdose anschließen, benutzen bzw. reinigen oder
das Gerät warten.
Dieses Gerät nicht in Reihe mit Thermalsteuerung, Programmsteuerung, einer Zeitschaltuhr
oder anderen Geräten verwenden, durch die die Heizfunktion automatisch eingeschaltet
wird, da Brandgefahr besteht, wenn das Gerät versehentlich bedeckt oder verschoben wird.
Dieses Gerät ist nicht mit einer Vorrichtung zur Regelung der Raumtemperatur ausgestattet.
Dieses Gerät darf nicht in kleinen Räumen verwendet werden, in denen sich Personen ben-
den, die die Räume nicht selbstständig verlassen können; es sei denn, es steht eine Aufsi-
chtsperson
permanent bereit.
Sicherstellen, dass Möbelstücke, Vorhänge/Gardinen und andere entzündbare Materialien
mindestens 1 Meter Abstand vom Gerät haben.
Bei fehlerhaftem Betrieb die Stromversorgung des Geräts unterbrechen.
Die Stromversorgung des Geräts unterbrechen, wenn es für längere Zeit nicht verwendet
wird.
Obwohl dieses Gerät die Sicherheitsnormen erfüllt, empfehlen wir den Gebrauch auf Lang-
orteppichböden oder Langorläufern nicht.
Das Gerät muss so positioniert werden, dass der Zugang zum Stecker möglich ist.
Wenn das Stromversorgungskabel beschädigt ist, muss es durch den Hersteller bzw. ein-
en Kundendienstmitarbeiter oder eine entsprechend qualizierte Fachkraft ausgetauscht
werden, um Sicherheitsrisiken zu vermeiden.
Das Stromversorgungskabel nicht in der Nähe der Vorderseite des Geräts verlegen.
WARNUNG: Das Gerät nicht abdecken, da Überhitzungsgefahr besteht.
Keine Sto󰀨e oder Kleidungsstücke auf das Gerät legen. Die Luftzirkulation um das Gerät
nicht blockieren, z. B. durch Vorhänge/Gardinen oder Möbelstücke, da ansonsten Überhit-
zung und Brandgefahr die Folge sein können.
Warnung: Um Gefahr durch ungewünschtes Zurücksetzen der thermalen Sicherheitsab-

12
Installationsanleitung
Manuelle Bedienelemente
Allgemeines
schaltung zu vermeiden, darf diese Einheit nicht durch ein externes Schaltgerät (z. B. einen
Zeitschalter) mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom
Versorgungsbetrieb regelmäßig ein- und ausgeschaltet wird.
VORSICHT - Einige Geräteteile können sehr heiß werden und Verbrennungen hervorrufen.
Eine besondere Beaufsichtigung gilt bei Kindern und schutzbedürftigen Personen.
Das Verpackungsmaterial von sämtlichen Teilen entfernen (eventuelle Aufkleber mit Warnhinweisen beachten).
Das Verpackungsmaterial für spätere Zwecke aufbewahren, z. B. für einen Umzug oder für die Rücksendung
an den Händler.
Um Wärmeverluste und den negativen Einuss eines eventuellen Kaminabzugs nach oben auf den
Gerätebetrieb zu vermeiden, empfehlen wir eine Blockierung des Kaminabzugs bis auf einen kleinen Spalt, der
für Entlüftungszwecke benötigt wird.
Installation des Geräts
Den Kamin seitlich festhalten und vorsichtig in Einbaulage manövrieren. Den Kamin an eine Steckdose anschließen,
die mit 13 A/240 V versorgt wird. Das Netzkabel muss an der Vorderseite des Kamins rechts oder links in der Ecke auf
möglichst kurzem Wege zur Steckdose austreten und darf nicht unter dem Kamineinsatz eingeklemmt werden, da es
hierdurch beschädigt werden kann.
Lesen Sie vor dem Einschalten die folgenden Anweisungen durch.
Vor dem Betätigen der manuellen Bedienelemente muss zuerst der Wassertank befüllt werden (siehe ‘Wartung’
und ‘Wassertank au󰀨üllen’).
Den Elektrokamin vorsichtig auspacken und die Verpackung für spätere Zwecke aufbewahren, z. B. für einen Umzug
oder für die Rücksendung an den Händler. Die Fernbedienung und die Batterien sind separat im Karton verpackt.
Dieses Modell ist für den Einbau in einer Umrandung oder in der Einbauö󰀨nung einer Wand vorgesehen.
Vor dem Anschluss des Elektrokamins immer prüfen, ob die Versorgungsspannung mit den Angaben auf dem
Kamin übereinstimmt. Bitte beachten: Bei Verwendung in Umgebungen mit wenigen Hintergrundgeräuschen sind
Betriebsgeräusche aufgrund des Feuere󰀨ekts unter Umständen hörbar. Dies ist normal und kein Grund zur Beunruhigung.
Elektrischer Anschluss.
WARNUNG – DIESES GERÄT MUSS GEERDET WERDEN.
Dieser Elektrokamin darf nur an eine Wechselstromversorgung (abgekürzt AC) angeschlossen werden. Die auf dem
Kamin angegebene Spannung muss mit der Versorgungsspannung übereinstimmen.
Lesen Sie vor dem Einschalten die Sicherheitshinweise und die Bedienungsanleitung durch.
DIE VORLIEGENDE ANLEITUNG BITTE ZU NACHSCHLAGEZWECKEN AUFBEWAHREN
Kunststo󰀨teile nicht in eine Spülmaschine einräumen.
Ziehen Sie die Lade nur zum Au󰀨üllen des Wassertanks oder für einen Lampenwechsel heraus, denn andernfalls
verändern Sie dadurch versehentlich den Wasserstand und die Funktionsweise des Feuere󰀨ekts.
Verwenden Sie in diesem Gerät nur Leitungswasser mit einer maximalen Härte von 10 dH.
Achten Sie immer darauf, dass der Kamin auf ebenem Untergrund steht.
Wenn Sie das Gerät länger als eine Woche nicht benutzen, lassen Sie das Wasser aus Sumpf und Wassertank
ab und trocknen Sie den Sumpf.
Nach der Installation darf dieser Kamin nicht transportiert oder auf die Rückseite gelegt werden, ohne dass
zuvor das Wasser aus dem Sumpf und Wassertank abgelassen wurde.
Wassertank, Sumpf, Sumpfdeckel, Tankdeckel und Luftlter müssen einmal wöchentlich gereinigt werden,
insbesondere in Gebieten mit hartem Wasser.
Der Kamin darf auf keinen Fall in Betrieb gesetzt werden, wenn die Lampen nicht funktionieren.
Die Lampen sind wie unter ‘Wartung’ und ‘Lampenwechsel’ erläutert regelmäßig zu überprüfen.
Die manuellen Bedienelemente sind hinter der Lade angeordnet.
(Anordung der manuellen Bedienelemente, siehe Abb.2)
Schalter ‘A’: Regelt die Energieversorgung zum Kamin.
Hinweis: Dieser Schalter muss auf Position ‘ON’ ( I ) stehen, damit der elekrische Kamin Wärmeabgabe betrieben.
Schalter ‘B’: Regelt die Kaminfunktion.
Einmal drücken , um den Feuere󰀨ekt einzuschalten. Dies wird durch Ausgabe eines Pieptons signalisiert.
Zwar reagieren die Hauptleuchten sofort, allerdings dauert die Aktivierung des Feuere󰀨ekts weitere 30 Sekunden.
Drücken Sie auf , um den Kamin auf Standby zu schalten.

13
WARNUNG: VOR WARTUNGSARBEITEN IMMER DEN NETZSTECKER ZIEHEN
Lampenwechsel
Wenn der Rauch größtenteils grau oder farblos erscheint, sind unter Umständen eine oder mehrere Lampen defekt.
Die Lampen können Sie folgendermaßen auf Funktion prüfen.
1. Lassen Sie den Feuere󰀨ekt eingeschaltet, ö󰀨nen Sie die Lade bis zum Anschlag, und ziehen Sie die Lade am Gri󰀨
komplett heraus. (Siehe Abb.3)
2. Sehen Sie sich die Lampen aus der Entfernung vorne am Kamin an, und stellen Sie fest, welche Lampe gewechselt
werden muss.
3. Stellen Sie Schalter ‘A’ auf Position ‘OFF’ und ziehen Sie den Netzstecker des Kamins aus der Steckdose.
4. Lassen Sie das Gerät 20 Minuten lang ausgeschaltet, damit sich die Lampen vor dem Ausbau abkühlen können.
5. Heben Sie den Wassertank nach oben heraus und legen Sie ihn in ein Waschbecken.
6. Bauen Sie den Sumpf aus, wie im Abschnitt „Reinigung“ erläutert.
7. Ziehen Sie die defekte Lampe mit den Kontaktstiften vorsichtig nach oben aus dem Lampensockel heraus (siehe
Abb.4 und 5). Bauen Sie als Ersatzlampe eine Original-Farblampe mit 12 V, 45 W, Sockel Gu5.3 mit 8º Abstrahlwinkel
ein. Lampen erhalten Sie bei Ihrem Fachhändler.
8. Führen Sie die beiden Kontaktstifte der neuen Lampe in die beiden Ö󰀨nungen des Lampensockels ein und schieben
Sie sie bis zum Anschlag hinein. (Siehe Abb.4 und 5.)
9. Setzen Sie den Sumpf und Wassertank wieder ein, und schließen Sie die Lade wieder.
10. Schalten Sie das Gerät ein.
Wassertank au󰀨üllen
Wenn der Wassertank leer ist, schalten sich die Feuer- und Rauche󰀨ekte ab und es werden 2 Pieptöne ausgegeben.
Wartung
Dies wird durch Ausgabe eines Pieptons signalisiert.
Drehregler ‘C’: Stellt die Stärke des Feuere󰀨ekts ein.
Durch höher Stellen des Reglers verstärkt sich der Feuere󰀨ekt und durch kleiner Stellen lodern die Flammen
niedriger.
Wenn der Wassertank leer ist, gehen die Hauptleuchten aus. Lese Sie dazu die Anweisungen unter „Wartung“,
„Wassertank au󰀨üllen“. Im Anschluss daran leuchten die Hauptleuchten zwar wieder, jedoch dauert es weitere 30
Sekunden, bis die Flammen wieder lodern.
Betrieb über die Fernbedienung
Am Bedienfeld muss Schalter A (siehe Abb.2) auf Position ‘ON’ ( I ) stehen, damit das Gerät über die Fernbedienung
gesteuert werden kann. Auf der Fernbedienung benden sich 2 Tasten. (Siehe Abb.7)
Zum korrekten Betrieb muss die Fernbedienung nach vorne in Richtung Glute󰀨ekt gehalten werden.
Die Fernbedienung besitzt folgende Funktionen:
Einmal drücken, um nur den Feuere󰀨ekt (ohne Wärmeabgabe) einzuschalten.
Dies wird durch Ausgabe eines Pieptons signalisiert.
Standby
Dies wird durch Ausgabe eines Pieptons signalisiert.
Batterie
1. Den Batteriedeckel auf der Rückseite der Fernbedienung abnehmen. (Siehe Abb.7)
2. Die AAA-Batterien in die Fernbedienung einsetzen.
3. Den Batteriedeckel wieder anbringen.
Entsorgung ausgelaufener Batterien
Batterien nicht im Hausmüll entsorgen, sondern bei einer vorschriftsmäßigen Sammelstelle abgeben.
Batterien können auslaufen, wenn sie mit anderen Batterietypen gemischt, falsch herum eingesetzt, nicht alle Batterien
gleichzeitig ausgewechselt, ins Feuer geworfen werden, oder wenn versucht wird, eine nicht auadbare Batterie
aufzuladen.
Tipps für die Gerätenutzung
1. Ziehen Sie die Lade nur zum Au󰀨üllen des Wassertanks oder für einen Lampenwechsel heraus. Andernfalls kann sich
dadurch zu viel Wasser im Sumpf sammeln und die Flammen des Feuere󰀨ekts werden kleiner. In diesem Fall müssen
Sie das Wasser aus dem Sumpf ablassen, wie unter „Wartung“ in dieser Anleitung erläutert wird.
2. Bei kleinster Flammeneinstellung verbraucht das Gerät etwa 40 ml Wasser pro Stunde und lässt sich dadurch 3 mal
länger als bei maximaler Flammenhöhe betreiben.
3. Wenn sich Wasser im Tank oder Sumpf bendet, darf der Kamin nicht gekippt oder versetzt werden.
4. Der Kamin muss auf einem ebenem Untergrund stehen.
5. Für einen realistischen Feuere󰀨ekt kann der Flammenregler ‘C’ (Abb.2) höher oder niedriger eingestellt werden.
6. Die Flammen erscheinen realistischer, wenn der Flammenregler kleiner eingestellt wird.
7. Warten Sie einen Moment, bis der Flammengenerator auf die veränderte Flammenreglereinstellung reagiert hat.

14
Folgendermaßen nachfüllen:
1. Schalter ‘A’ auf (0) stellen. (Siehe Abb.2)
2. Die Lade am Gri󰀨 bis zum Anschlag herausziehen. (Siehe Abb.3)
3. Den Wassertank nach oben aus dem Gerät herausheben.
4. Den Wassertank in ein Waschbecken legen und den Tankdeckel gegen den Uhrzeigersinn abschrauben. (Siehe
Abb.6)
5. Im Tank Leitungswasser mit einer maximalen Härte von 10 dH nachfüllen.Dadurch verlängert sich die
Lebensdauer des Rauch- und Flammengenerators.
Bei einem höheren Wasserhärtegrad sollte das Wasser geltert werden (z. B. mit einem Maxtra Filter). Keinen Entkalker
benutzen.
6. Den Deckel wieder festschrauben, aber nicht überdrehen.
7. Den Tank wieder in den Au󰀨angbehälter gebruiken einsetzen. Der Tankdeckel muss dabei nach unten und die ache
Tankseite nach außen zeigen.
8. Schalter ‘B’ einmal drücken, um den Feuere󰀨ekt einzuschalten. (Siehe Abschnitt „manuelle Bedienelemente“ sowie
Abb.2).
9. Schalter ‘A’ auf ‘ON’ ( I ) stellen. (Siehe Abb.2)
10. Die Lade sachte bis zum Anschlag hineinschieben.
Reinigung
WARNUNG - VOR DEM REINIGEN DES KAMINS IMMER ZUERST DEN NETZSTECKER ZIEHEN.
Wir empfehlen, die folgenden Komponenten wöchentlich zu reinigen, insbesondere in Gebieten mit hartem Wasser:
Wassertank, Au󰀨angbehälter und Dichtung, Au󰀨angbehälter deckel, Tankdeckel und -dichtung, Luftlter.
Zum Reinigen allgemein immer ein weiches, sauberes Staubtuch benutzen, auf keinen Fall Scheuermittel verwenden.
Um angesammelten Staub oder Flusen zu entfernen, kann gelegentlich ein Staubsauger mit weichem Bürstenaufsatz
zum Reinigen des Auslassgitters am Kamingebläse verwendet werden.
Wassertank
1. Den Tank - wie zuvor erläutert - ausbauen, in ein Waschbecken legen und das Wasser ablassen.
2. Mit der beigefügten Bürste die Innenächen des Deckels sanft abbürsten. Dabei besonders den Gummiring in der
Außennut und die Gummidichtung in der Mitte sauber bürsten.
3. Eine sparsame Menge Spülmittel in den Tank füllen, den Deckel festschrauben und gut schütteln. Das Spülmittel
komplett wieder ausspülen, bis davon keine Spuren im Abwasser mehr zu sehen sind.
4. Ausschließlich Leitungswasser mit einer maximalen Härte von 10 dH nachfüllen, den Deckel wieder anbringen und
nicht überdrehen.
5. Beim Reinigen des Geräts keinen Entkalker verwenden, denn dadurch könnte sich die Lebensdauer des
Rauchgenerators verkürzen.
Au󰀨angbehälter
1. Schalter ‘A’ auf ‘OFF’ (0) stellen.
2. Die Lade sachte bis zum Anschlag herausziehen. (Siehe Abb.3)
3. Den Wassertank nach oben herausheben.
4. Den Stecker aus der Anschlussbuchse auf der linken Seite des Au󰀨angbehälter ziehen. Dazu zuerst die beiden
Sicherungsschrauben lösen und anschließend den Stecker vorsichtig herausziehen. (Siehe Abb.8)
5. Die Sicherungskrallen unten am Au󰀨angbehälter gebruiken um 90° drehen. Der Au󰀨angbehälter kann nun komplett
aus der Einbaulage herausgehoben werden. (Siehe Abb.9)
6. Den Au󰀨angbehälter vorsichtig und möglichst waagerecht herausheben, damit kein Wasser verschüttet wird. Das
gesamte Bauteil in ein Waschbecken stellen. (Siehe Abb.10)
7. Die beiden Sicherungskrallen oben am Au󰀨angbehälter gebruiken um 90° drehen und den Au󰀨angbehälter deckel
abnehmen. (Siehe Abb.11)
8. Wie in der Abbildung zu sehen, vorsichtig seitlich kippen, damit die Flüssigkeit aus dem Au󰀨angbehälter ablaufen
kann. (Siehe Abb.12)
9. Etwas Spülmittel in den Au󰀨angbehälter füllen und mit der beigefügten Bürste sämtliche Flächen reinigen, auch
die Metallscheibe und die Gummidichtung, die in der Nut auf der Oberseite verlegt ist. Die Gummidichtungen nicht
ausbauen. (Siehe Abb.13 und 14.)
10. Nach dem Reinigen den Au󰀨angbehälter mit klarem Wasser gründlich ausspülen.
11. Die Auslassäche am Au󰀨angbehälter deckel mit der Bürste säubern und mit Wasser gründlich spülen. (Siehe
Abb.15 & 16)
12. Beim Zusammenbau die obigen Schritte in umgekehrter Reihenfolge befolgen.
Luftlter
1. Die Lade sachte bis zum Anschlag herausziehen. (Siehe Abb.3)
2. Schalter ‘A’ auf ‘OFF’ (0) stellen (siehe Abb.2).
3. Den Tank herausnehmen und mit dem Deckel nach oben in ein Waschbecken stellen.
4. Die Kunststo󰀨halterung des Luftlters vorsichtig nach oben herausziehen. (Siehe Abb.17)
