DINUY EM HEB 001 User manual

Ref. EM HEB 001
PULSADOR EXTRA PARA TIMBRE HELIOS
1
FUNCIONAMIENTO
Los obstáculos metálicos, paredes, etc,
pueden disminuir el alcance.
Pila
Conmutador
ON
12
ON
1 2
DINUY, S.A. Auzolan, 2, 20303, IRUN, SPAIN
INSTRUCCIONES DE USO

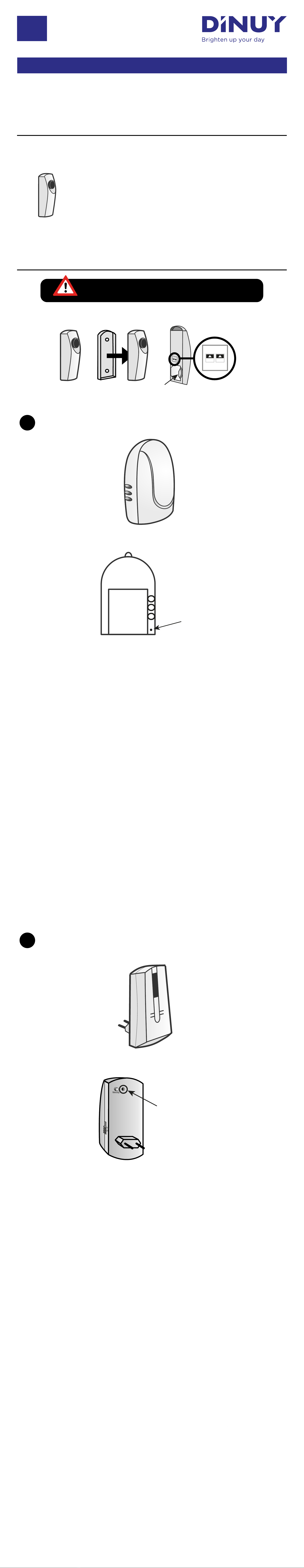

● Acceso al conmutador:
ES
www.dinuy.com
Garantía
Declaración de conformidad CE
● Aprendizaje:
1.- Colocar las pilas correctamente, de acuerdo a la polaridad
indicada (+/-).
2.- Encender el timbre, con la ayuda de una punta fina,
realizar una pulsación corta (1seg.) en el orificio
“aprendizaje”. Desde este momento y durante 30
segundos, el led permanecerá encendido y el timbre
receptor estará preparado para recibir el código del emisor
durante ese tiempo.
3.- Accionar el pulsador hasta que el timbre suene, esto
indicará que se ha realizado el proceso de aprendizaje
correctamente y automaticamente, pasará al modo de
funcionamiento normal.
4.- En caso de que transcurran 30 segundos y no haya
realizado la operación, repetir el proceso.
● Borrado de códigos: Si se desea realizar el borrado de los
códigos aprendidos, es necesario pulsar con la ayuda de una
punta fina, el orificio “Aprendizaje/borrado de códigos” durante
más de 4 segundos. Cuando se produzca el borrado el led
realizará un parpadeo doble indicando que este proceso se ha
realizado correctamente.
1
● Parte posterior del timbre:
● Funciona con una pila de 3V. tipo CR2032 (incluida).
● Alcance: 200m.
● Puede ser instalado en el exterior o en el interior,
pero no debe ser instalado sobre una superficie
metálica.
Puede ser fijado, si se desea, al marco de la puerta o
a una pared mediante dos tornillos.
● Aprendizaje:
1.- Enchufar a la red usando un alargador para que sea visible
el orificio de aprendizaje, con la ayuda de una punta fina,
realizar una pulsación corta (1seg.) en el orificio de
aprendizaje. Desde este momento y durante 30 segundos,
el led permanecera encendido y el timbre receptor estará
preparado para recibir el código del emisor durante ese
tiempo.
2.- Accionar el pulsador hasta que el timbre suene, esto
indicará que se ha realizado el proceso de aprendizaje
correctamente y automaticamente, pasará al modo de
funcionamiento normal.
3.- En caso de que transcurran 30 segundos y no haya
realizado la operación, repetir el proceso.
●Borrado de códigos: Si se desea realizar el borrado de los
códigos aprendidos, es necesario pulsar con la ayuda de una
punta fina, el orificio “Aprendizaje/borrado de códigos” durante
más de 4 segundos. Cuando se produzca el borrado el led
realizará un parpadeo doble indicando que este proceso se ha
realizado correctamente.
2
● Parte posterior del timbre:
Aprendizaje /
Borrado de códigos
Aprendizaje con TI HEB K26 - Timbre extra a pilas
Aprendizaje con TI HEB K27
- Timbre extra enchufable
Aprendizaje /
Borrado de códigos

DINUY, S.A. Auzolan, 2, 20303, IRUN, SPAIN
www.dinuy.com
Garantía do produto
Declaração de conformidad CE
Ref. EM HEB 001
BOTÃO EXTRA PARA CAMPAINHA HELIOS
FUNCIONAMENTO
Os objectos sólidos e metálicos podem
reduzir o alcance.
Pilha
Comutador
ON
12
ON
1 2
INSTRUÇÕES DE FUNCIONAMENTO
● Acesso à comutador:
PT
1
● Parte posterior da campainha:
● Funciona com uma pilha de 3V. tipo CR2032
(incluída).
● Alcance: 200m.
● Pode ser instalado no exterior ou no interior, mas
não deve ser instalado sobre uma superficie
metálica.
Pode ser fixado, se se deseja, ao marco da porta ou
a uma parede mediante dois parafusos.
●Aprendizagem:
1.- Colocar as pilhas correctamente, de acordo com a
polaridade indicada (+/-).
2.- Acender a campainha, com a ajuda duma ponta fina,
realizar uma pressão curta (1seg.) no orificio
"aprendizaje". Desde este momento e durante 30
segundos, o led permanecerá aceso e a campainha
receptor estará preparado para receber o código do
emissor durante esse tempo.
3.- Accionar o pulsador até que a campainha toque, isto
indicará que se realizou o processo de aprendizagem
correctamente e automaticamente, passará ao modo de
funcionamento normal.
4.- No caso de que transcorram 30 segundos e não tenha sido
realizado a operação, repetir o processo.
●Limpeza de códigos: Se se deseja realizar a limpeza dos
códigos aprendidos, é necessário pulsar com a ajuda duma
ponta fina, no orificio aprendizagem/limpeza de códigos
durante mais de 4 segundos. Quando se produzir a limpeza o
led realizará um piscar duplo indicando que este processo se
efectuou correctamente.
2
● Parte posterior da campainha:
Aprendizagem /
Limpeza de códigos
Aprendizagem com TI HEB K26 - Campainha extra a pilhas
Aprendizagem com TI HEB K27
- Campainha extra
conectável
●Aprendizagem:
1.- Ligar a campainha á rede usando um alargador para que
fique visivel o orificio de parendizagem com a ajuda duma
ponta fina, realizar uma pressão curta (1seg.) no orificio
"aprendizaje". Desde este momento e durante 30
segundos, o led permanecerá aceso e a campainha
receptor estará preparado para receber o código do
emissor durante esse tempo..
2.- Accionar o pulsador até que a campainha toque, isto
indicará que se realizou o processo de aprendizagem
correctamente e automaticamente, passará ao modo de
funcionamento normal.
3.- No caso de que transcorram 30 segundos e não tenha sido
realizado a operação, repetir o processo.
●Limpeza de códigos Se se deseja realizar a limpeza
dos códigos aprendidos, é necessário pulsar com a ajuda
duma ponta fina, no orificio aprendizagem/limpeza de códigos.
durante mais de 4 segundos. Quando se produzir a limpeza o
led realizará um piscar duplo indicando que este processo se
efectuou correctamente.
Aprendizagem /
Limpeza de códigos

DINUY, S.A. Auzolan, 2, 20303, IRUN, SPAIN
www.dinuy.com
Guarantee
Declaration of conformity CE
Ref. EM HEB 001
BELL-PUSH EXTRA FOR DOORCHIME HELIOS
FUNCTIONING
Metallic obstacles, walls and so, can
reduce its range.
Battery
Switch
ON
12
ON
1 2
INSTRUCTIONS MANUAL
● Transmitter pushbutton:
EN
1
● Back of the doorchime:
●Powered by a 3V. battery, type CR2032 (included).
● Clear range: 200m.
● It can be installed outdoors or indoors, but never on
a metallic surface. It can be fixed to the doorframe or
wall with two screws.
● Aprendizagem:
1.- Place the batteries according to the indicated polarity (+/-).
2.- Turn-on the doorchime and, with the help of a thin point, do
a short pulsation (1sec) in the “learning/erasing” hole.
From that moment, and for 30sec, the led will keep
turned-on and the doorchime will be ready to receive the
transmitter’s code during that time..
3.- Press the pushbutton until the doorchime sounds. This will
indicate that the learning process has been done correctly.
After it the doorchime will go automatically to its normal
mode.
4.- In case that more than 30seconds had gone by without
doing the process, repeat the procedure.
● Code erasing: If is required to erase the learned codes, it is
necessary to press the “learning/erasing” hole with a thin point
for more than 4sec. When the code is erased, the led will flash
twice, showing that the process has been done correctly.
2
● Back of the doorchime:
Learning /
Code erasing
Learning with TI HEB K26 - Portable extra doorchime
Learning with TI HEB K27 - Plug-in extra doorchime
● Learning:
1.- Plug in the doorchime to the power supply employing a
lengthening in order that the learning orifice comes visible,
with the help of a thin point, do a short pulsation (1sec) in
the “learning/erasing” hole. From that moment, and for
30 sec, the led will keep turned-on and the doorchime will
be ready to receive the transmitter’s code during that time.
2.- Press the pushbutton until the doorchime sounds. This will
indicate that the learning process has been done correctly.
After it the doorchime will go automatically to its normal
mode.
3.- In case that more than 30seconds had gone by without
doing the process, repeat the procedure.
● Code erasing: If is required to erase the learned codes, it is
necessary to press the “learning/erasing” hole with a thin point
for more than 4sec. When the code is erased, the led will flash
twice, showing that the process has been done correctly.
Learning /
Code erasing

DINUY, S.A. Auzolan, 2, 20303, IRUN, SPAIN
www.dinuy.com
Garantie
Déclaration de conformité CE
Ref. EM HEB 001
POUSSOIR EXTRA POUR CARILLON HELIOS
FONCTIONNEMENT
Les obstacles métalliques, murs,etc.
peuvent réduire la portée nécessaire.
Pile
Commutateur
ON
12
ON
1 2
INSTRUCTIONS D'UTILISATION
● Bouton-poussoir- émetteur:
FR
1
● Partie arrière de la sonnette:
● Alimenté par une pile 3V CR2032 (incluse).
● Portée: 200m.
● Il peut être installé à l'extérieur ou à l'intérieur, mais
il ne doit pas être installé sur une surface métallique.
Vous pouvez si vous le souhaitez le fixer au cadre de
la porte ou à une paroi avec deux vis.
● Apprentissage:
1.- Placez correctement les piles, en respectant la polarité
indiquée (+/-).
2.- Allumez la sonnette à l'aide d'une pointe fine, appuyez une
fois brièvement (1 sec) dans l'orifice "apprentissage". À
partir de cet instant et pendant 30 secondes la led restera
allumée et la sonnette réceptrice sera prête à recevoir le
code de l'émetteur pendant cette période.
3.- Actionnez le bouton-poussoir jusqu'à ce que la sonnette
sonne, cela indique que le processus d'apprentissage a
bien été réalisé ; l'appareil passe alors automatiquement au
mode de fonctionnement normal.
4.- S'il se passe 30 secondes et que l'opération n'a pas été
réalisée, refaites l'opération
● Effacement de codes: si vous souhaitez effacer les codes
appris, il est nécessaire d'appuyer avec une pointe fine dans
l'orifice "Apprentissage/effacement de codes" pendant plus de
4 secondes. Lorsque l'effacement a lieu, la led clignote
doublement pour indiquer que le processus a bien été réalisé.
2
● Partie arrière de la sonnette:
Apprentissage /
Effacement de codes
Apprentissage avec TI HEB K26 - Carillon à piles extra
Apprentissage avec TI HEB K27
- Carillon à brancher extra
● Apprentissage:
1.- Brancher le carillon au secteur par l'intermédiaire d'une
rallonge électrique afin de laisser libre l'orifice par lequel se
fait l'apprentissage. À l'aide d'une pointe fine, appuyez une
fois brièvement (1 sec) dans l'orifice "apprentissage".
À partir de cet instant et pendant 30 secondes la led
restera allumée et la sonnette réceptrice sera prête à
recevoir le code de l'émetteur pendant cette période.
2.- Actionnez le bouton-poussoir jusqu'à ce que la sonnette
sonne, cela indique que le processus d'apprentissage a
bien été réalisé ; l'appareil passe alors automatiquement au
mode de fonctionnement normal.
3.- S'il se passe 30 secondes et que l'opération n'a pas été
réalisée, refaites l'opération.
● Effacement de codes: si vous souhaitez effacer les codes
appris, il est nécessaire d'appuyer avec une pointe fine dans
l'orifice "Apprentissage/effacement de codes" pendant plus de
4 secondes. Lorsque l'effacement a lieu, la led clignote
doublement pour indiquer que le processus a bien été réalisé.
Apprentissage /
Effacement de codes

DINUY, S.A. Auzolan, 2, 20303, IRUN, SPAIN
www.dinuy.com
Garantie
Konformitätserklärung
Ref. EM HEB 001
ZUSÄTZLICHER SENDER FÜR HELIOS GONG
FUNKTION
Metallhindernisse, Wände usw. können die
Reichweite mindern.
Batterie
Umschalte
ON
12
ON
1 2
GEBRAUCHSANWEISUNG
● Sendertaste:
DE
1
● Rückseite des Türgongs:
● Gong für den Zusatz 230V~.
● Umfang: 200m.
● Die Sendertaste kann in Außen-oder Innenbereichen
angeordnet werden, darf jedoch keinesfalls auf einer
Metallfläche installiert werden. Das Gerät kann auch
am Türrahmen oder an einer Wand mit zwei
Schrauben befestigt werden.
● Lernen:
1.- Batterie mit der angegebenen Polarität korrekt einsetzen.
2.- Klingel einschalten. Mit einem spitzen Gegenstand einen
kurzen Druck in der Öffnung „Lernen“ (1 Sek.) ausführen.
Von diesem Augenblick an bleibt die LED-Anzeige 30
Sekunden lang ständig beleuchtet und die
Empfängerklingel ist in dieser Zeitspanne zur Aufnahme
des Sendercodes bereit.
3.- Taste drücken, bis die Klingel ertönt. Dies bedeutet, dass
der Lernvorgang erfolgreich abgelaufen ist. Automatisch
wird dann in die Normalbetriebsart geschaltet.
4.- Sollte der Vorgang nach Ablauf der 30 Sekunden nicht
stattgefunden haben, diesen wiederholen.
● Codes löschen: Zum Löschen erlernter Codes muss die
Öffnung „Lernen/Löschen von Codes“ mit einem spitzen
Gegenstand mehr als 4 Sekunden lang gedrückt werden. Sind
die Codes gelöscht, so blinkt die LED doppelt und zeigt damit
an, dass der Vorgang korrekt ausgeführt wurde.
2
● Rückseite des Türgongs:
Lernen /
Löschen von Codes
Lernen mit TI HEB K26 - zusätzliche Klingel für
Batteriebetrieben
Lernen mit TI HEB K27
- zusätzliche Klingel für Netzbetrieb
● Lernen:
1.- Schließen Sie den Türgong mit einem ausreichend langem
Kabel an Ihre Stromquelle an. Dabei ist es wichtig, dass die
auf der Rückseite befindliche Öffnung der Einlerntaste
sichtbar bleibt. Mit einem spitzen Gegenstand einen kurzen
Druck in der Öffnung „Lernen“ (1 Sek.) ausführen. Von
diesem Augenblick an bleibt die LED-Anzeige 30 Sekunden
lang ständig beleuchtet und die Empfängerklingel ist in
dieser Zeitspanne zur Aufnahme des Sendercodes bereit.
2.- Taste drücken, bis die Klingel ertönt. Dies bedeutet, dass
der Lernvorgang erfolgreich abgelaufen ist. Automatisch
wird dann in die Normalbetriebsart geschaltet.
3.- Sollte der Vorgang nach Ablauf der 30 Sekunden nicht
stattgefunden haben, diesen wiederholen.
● Codes löschen: Zum Löschen erlernter Codes muss die
Öffnung „Lernen/Löschen von Codes“ mit einem spitzen
Gegenstand mehr als 4 Sekunden lang gedrückt werden. Sind
die Codes gelöscht, so blinkt die LED doppelt und zeigt damit
an, dass der Vorgang korrekt ausgeführt wurde.
Lernen /
Löschen von Codes
