dirna Bergstrom bycool SLIM FIT User manual

SLIM FIT
1000977876
F-4218 rev.01
Instrucciones de Montaje ES Spanish
Mounting Instructions EN English
Instructions de Montage FR French
Montageanweisungen GE German
Istruzioni di Montaggio IT Italian
RENAULT T High sleeper cab
®
IATF 16949
Calidad en
Automoción
ISO 9001
Empresa
Registrada

2
SLIM FIT
ES
®
!
Atención
Al instalar el equipo de aire acondicionado en el techo
se debe proteger la parte superior de la cabina con un
paño o manta protectora para evitar posibles arañazos.
Al instalar Slim Fit en el techo hay que tener en cuenta
que, normalmente, las cabinas que vienen provistas de
escotilla, tienen una estructura suciente para soportar
el peso del equipo. Sin embargo, cuando no ocurra así y
sea necesario realizar corte en el techo o incluso si en el
caso de llevar escotilla el material no es lo sucientemente
resistente (caso de techo de bra, plástico, etc...) es el
instalador el que debe decidir, bajo su responsabilidad,
sobre la necesidad de reforzar el techo para evitar
posibles deformaciones, roturas, entradas de agua, etc...
habilitando los medios para que esto no ocurra.
!
Atención
Si durante el montaje el equipo se inclina o se
abate la cabina con el equipo montado, se deberá
esperar un mínimo de 60 minutos, desde que
el quipo quede horizontal, antes de ponerlo en
marcha.
Herramientas
Juego de Llaves Torx
Juego de Llaves Allen
Llave ja 10, 13, 14
Tijeras
Flexómetro
Documentación incluída
Instrucciones de montaje 1000977876
Manual del usuario 220AA35378
Diagnosis de averías 220AA35379
Garantía 220AA10017
!
Advertencias
!
El personal instalador debe poseer una formación
suciente en Aire Acondicionado de vehículos.
!
dirna Bergstrom, s.l. queda exenta de
responsabilidad si se producen averías que procedan
de una inadecuada manipulación o instalación
del equipo, o por modicaciones y sustituciones
efectuadas sin nuestra expresa autorización por
escrito.
!
Equipo precargado con gas refrigerante R-134a.
(No manipular el circuito de gas refrigerante).
!
Véase procedimiento de garantía del producto
incluido en Diagnosis de Averías.
!
Véase Manual de Usuario del equipo para el correcto
funcionamiento del mando a distancia y del panel de
control.
!
Al nalizar la instalación se debe entregar al usuario:
Manual del Usuario, Garantía y Diagnosis de
averías.
Recomendaciones
Para el montaje
• Antes de iniciar el montaje leer las instrucciones y
seguirlas durante el proceso de instalacion.
• Usar las herramientas adecuadas para cada
operación.
Electricidad
• Desconectar la llave de contacto.
• Desconectar la batería antes de empezar el montaje.
• Asegurar el conexionado de los componentes
eléctricos, vericando su correcto encaje.
Simbología
Frágil
Atención corte!
Riesgo eléctrico

SLIM FIT
3
ES
®
1
2
!
Desmontar consola original, tirando del extermo
de las luces para acceder a los tornillos de
jación.
En el caso de llevar leds (*) desmontar tirando
de ellos.
Desmontar escotilla quitando tornillos de
jación de la misma (en escotilla eléctrica
desconectar clema (*) de la misma).
Las modicaciones a realizar en el spoiler deben ser autorizadas por el cliente. Por lo que
dirna Bergstrom se exime de toda responsabilidad por la modicación del spoiler.
1
1
1
2
2
*

4
SLIM FIT
ES
®
3Limpiar contorno escotilla y pegar junta EPDM
30x25, por el exterior del resalte del contorno
del hueco de la escotilla.
3
Junta
Junta
Eliminar
Junta
Junta
Junta
Techo cabina
Junta
100 mm Aprox. (papel protector)
15 mm
4COMO CORTAR LA JUNTA EPDM PARA
EVITAR FILTRACIÓN DE AGUA EN LA
CABINA
A- Pegar la junta, manteniendo 100 mm de
papel protector por cada lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos nales.
A
BC

SLIM FIT
5
ES
®
5
6
7

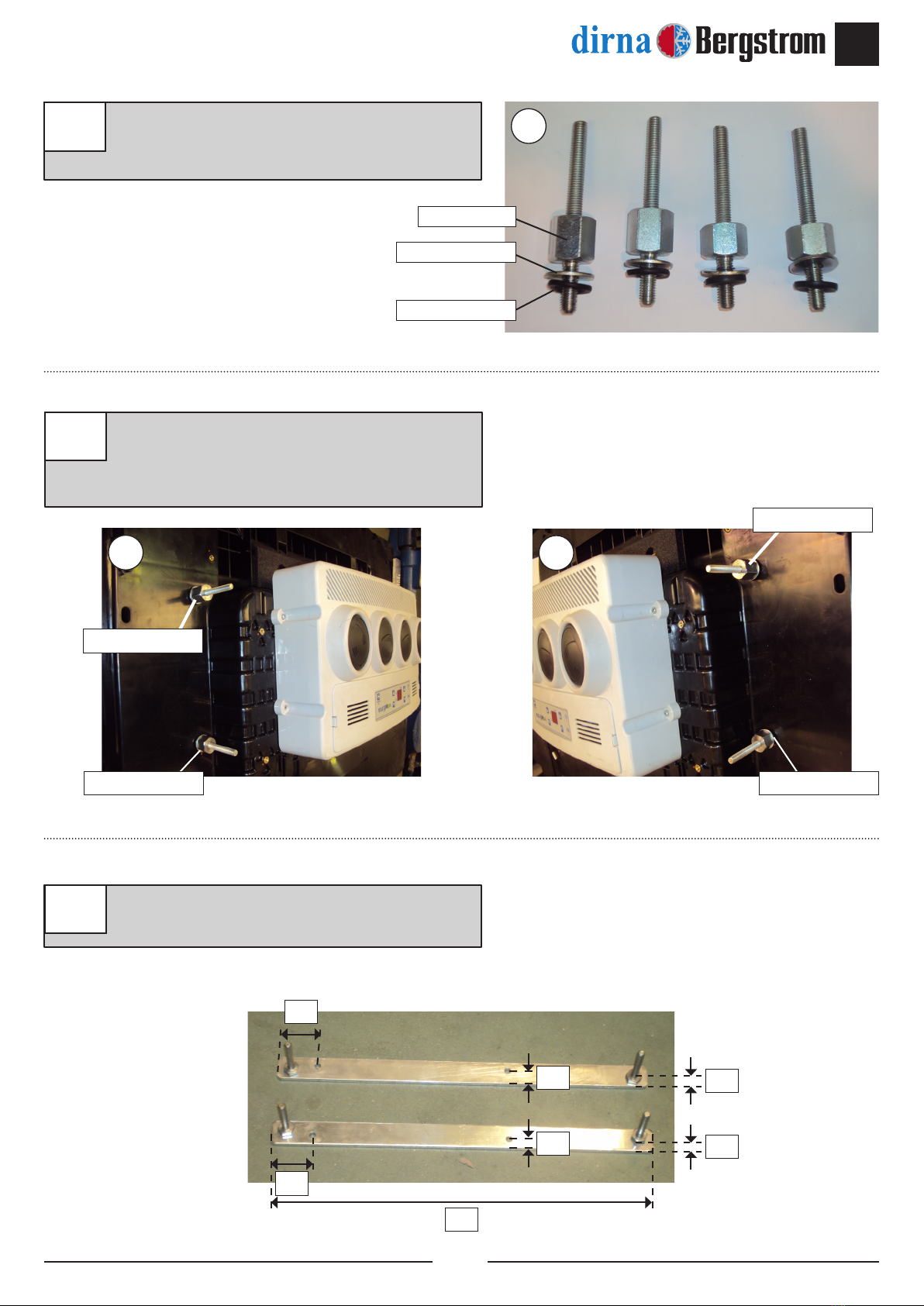

Introducir una arandela plana Ø 8 ala ancha y
una arandela de goma Ø 20 x Ø 7 x 3 en cada
hexágono M8.
Poner equipo en posición vertical y roscar
hexágonos en insertos, respetando posición
indicada, apretar con par de apriete 12,7±10%
Nm.
Roscar (4) centradores en soportes
centradores respetando posición indicada.
5
6
6
Hexágono
Arandela plana
Arandela goma
hexágono L=17 hexágono L=17
39
10
15
15
370
10
39
hexágono L=22
hexágono L=22

6
SLIM FIT
ES
®
8
9
Montar centradores en la base con (4) tornillos
200TX40016 4x16, respetando posición
indicada con par de apriete 4,75x10% Nm.
Posicionar equipo sobre hueco escotilla,
introduciendo las guías en taladros de la
cabina.
Atención: Si el equipo queda pegando en
spoiler, marcar y efectuar corte en éste
para librarlo (siempre bajo autorización del
cliente).
8 8
Tornillo torx 4x16 Tornillo torx 4x16
Parte delantera de equipo
15 15
9
9 9
9
9

SLIM FIT
7
ES
®
10
11
Introducir soportes en espárragos M8, por
debajo del tapizado.
Atención: es muy importante quitar las
grapas de sujeción del cableado de escotilla,
para que los soportes no aplasten los cables.
Montar hexágonos M6 en soportes respetando
posición indicada y apretando con par de
apriete.
11
10
10
10
61
61
320
hexágono L=24
hexágono L=18
hexágono L=18

8
SLIM FIT
ES
®
12
13
Introducir soportes con hexágonos, en
insertos M8, sobre los soportes de jación.
Los hexágonos deben quedar: en el exterior
de los espárragos y quedando los de L=24 en
la parte trasera de la cabina y los de 18 en la
parte delantera.
Introducir una arandela plana Ø 8 y una tuerca
M8 autoblocante en cada espárrago.
Vista lado izquierdo cabina
Vista lado izquierdo cabina
Vista lado derecho cabina
Vista lado derecho cabina
12
12
12
13
13
13
12

SLIM FIT
9
ES
®
14 Vericar que los soportes hacen correctamente
apoyo tanto en parte delantera como trasera
y que no hay cables que se puedan aplastar.
Apretar tuercas M8 hasta que los soportes
hagan tope con los hexágonos de la base.
14
14
Junta EPDM 30x25
Techo cabina
Soporte jación
Hexágono L=18
Tapizado
Hexágono L=22 (M8)
Hexágono L=17 (M8)
Hexágono L=24 M6
Panel interior de
distribución de aire
15 Posicionar consola sobre el panel interior
de distribución de aire y jar con (4) tornillo
6/100x10 cabeza phillips y con (4) arandelas
planas Ø 6 ala ancha roscando en hexágonos.

10
SLIM FIT
ES
®
16
17
Conectar luces originales e introducirlas en la
consola presionando sobre ellas.
Conectar cableado de alimentación con
equipo, jar clemas de conexión al techo con
soportes con adhesivo y bridas de plástico.
Atención: limpiar bien la zona antes de
pegar los soportes con adhesivo.
17
17
18 Aojar soportes de spoiler, lado derecho, y
pasar cableado por debajo de ellos, pegado
a la esquina de la cabina y dejar soportes
spoiler en posición original.
18
18

SLIM FIT
11
ES
®
19
20
Fijar cableado bajo el spoiler con soportes con
adhesivo y bridas de plástico.
Atención: limpiar bien la zona antes de
pegar los soportes con adhesivo.
Sujetar cableado con soportes con adhesivo
y bridas a cabina, soporte spoiler lateral y
cableado original.
Atención: limpiar bien la zona antes de
pegar los soportes con adhesivo.
19
19
20
20
20
20

12
SLIM FIT
ES
®
21
22
Abatir cabina y pasar cableado por debajo
de protector (*) hacia la parte delantera de la
cabina, jándole con bridas a cable original.
Dejar cabina en posición marcha y desmontar
tapas de conexiones y paso de cableados
originales (*).
21
*
*
21
21
22
*

SLIM FIT
13
ES
®
23 Conectar cableado a tomas originales de (+)
y (-) pasándolo con cableados originales.
Fijar fusible con brida de plástico a cableado
original.
Atención antes de poner el equipo en
funcionamiento hay que esperar al menos
una hora después de dejar la cabina en
posición de marcha.
+
-
23
23
23
!

14
SLIM FIT
ES
®
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa no
se enciende y el equipo no funciona.
Az Azul
N Negro
RRojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
1º Compresor
Módulo
electrónico
2º Compresor
1 Compresor
2 Compresor
Toma original

SLIM FIT
15
ES
®

16
SLIM FIT
EN
®
!
Warning
When installing air conditioning equipment on roof, the
upper cabin part must be protected with a cloth or a
protective blanket to avoid possible scratches. When
installing Compact on roof, take into account that,
normally, cabins equipped with a hatch have a strong
enough structure to hold equipment weight. However, if it
is not the case and it is necessary to carry out a cut in the
roof or, although it has a hatch, the material is not resistant
enough (if roof is made of bre, plastic, etc...), it is the
installer who will have to decide, under his responsibility,
if it is necessary to reinforce the roof to avoid possible
deformations, breaks, water entries, etc., habilitating the
means required to stop it from occurring.
!
Warning
If the unit slants during assembly, wait for at
least 60 minutes with the unit in horizontal
position before starting it up.
Tools
Torx wrenches set
Allen wrenches set
Open-jawed spanner 10, 13, 14
Scissors
Flexo-meter
Documentation included
Mounting instructions 1000977876
User’s guide 220AA35378
Troubleshooting 220AA35379
Warranty 220AA10017
!
Warnings
!
The installing personnel must have a sufcient
training in vehicles air conditioning.
!
dirna Bergstrom, s.l. shall not be responsible for
breakdowns or damages coming from an inadequate
handling or installation of the equipment or from
modications and substitutions carried out without
our express and written authorisation.
!
Equipment pre-charged with refrigerating
gas, R-134a. (Do not handle refrigerating gas
circuit).
!
Please see product warranty procedure included in
Troubleshooting diagnosis.
!
Please see equipment User’s Guide for its correct
functioning of the remote control and control panel.
!
Once installation is nished, the following documents
must be handed over to the user: User’s Guide,
Warranty and Troubleshooting Diagnosis.
Assembly
Recommendations
• Before starting assembly, please read instructions and
follow them during installation process.
• Use the adequate tools for each operation.
Electricity
• Disconnect ignition key.
• Disconnect battery before starting assembly.
• Make sure electric components are securely connected,
checking their correct tting.
Symbology
Fragile
Beware of cuts!
Electrical hazard

SLIM FIT
17
EN
®
1
2
!
Take down the original console, pulling on the
end of the lights to access the fastening screws.
If LEDs are tted (*), pull on them to remove.
Take down the hatch by removing the fastening
screws (disconnect wire clamp (*) in electrical
hatch).
Any changes made to the spoiler must be authorised by the customer. In consequence,
dirna Bergstrom shall be released from any liability deriving from modication of the spoiler.
1
1
1
2
2
*

18
SLIM FIT
EN
®
3Clean the hatch surround and attach 30x25
EPDM seal on the outside of the ridge of the
hatch gap.
3
Gasket
Gasket
Remove
Gasket
Gasket
Gasket
Cabin roof
Gasket
100 mm Approx. (protection paper)
15 mm
A
HOW TO CUT EPDM GASKET TO AVOID
WATER FILTRATION INTO THE CABIN
A- Glue gasket, keeping 100 mm of protection
paper at each side.
B- Remove the two pieces of paper.
C- Glue by pressing both ends.
BC
4

SLIM FIT
19
EN
®
5
6
7
Introduce an Ø8 wide-rimmed at washer and
Ø20 x Ø7 x 3 rubber washer.
Place the unit in vertical position and screw
hexagons in the inserts, respecting the
indicated position, and tighten with a torque of
12.7±10% Nm.
Screw (4) aligners on the aligner mounts,
respecting the indicated position.
5
6
6
Hexagon
Flat washer
Rubber washer
hexagon L=17 hexagon L=17
39
10
15
15
370
10
39
hexagon L=22
hexagon L=22

20
SLIM FIT
EN
®
8
9
Assemble the aligners on the base with (4)
4x16 screws (200TX40016), respecting the
indicated position, with tightening torque
4.75x10% Nm.
Position the unit on the hatch gap, introducing
the guides in the boreholes (always with
authorisation from the client) of the cabin.
Caution: If the unit is stuck in the spoiler,
release it by marking and making a cut.
8 8
4x16 torx screw 4x16 torx screw
Front part of unit
15 15
9
9 9
9
9
