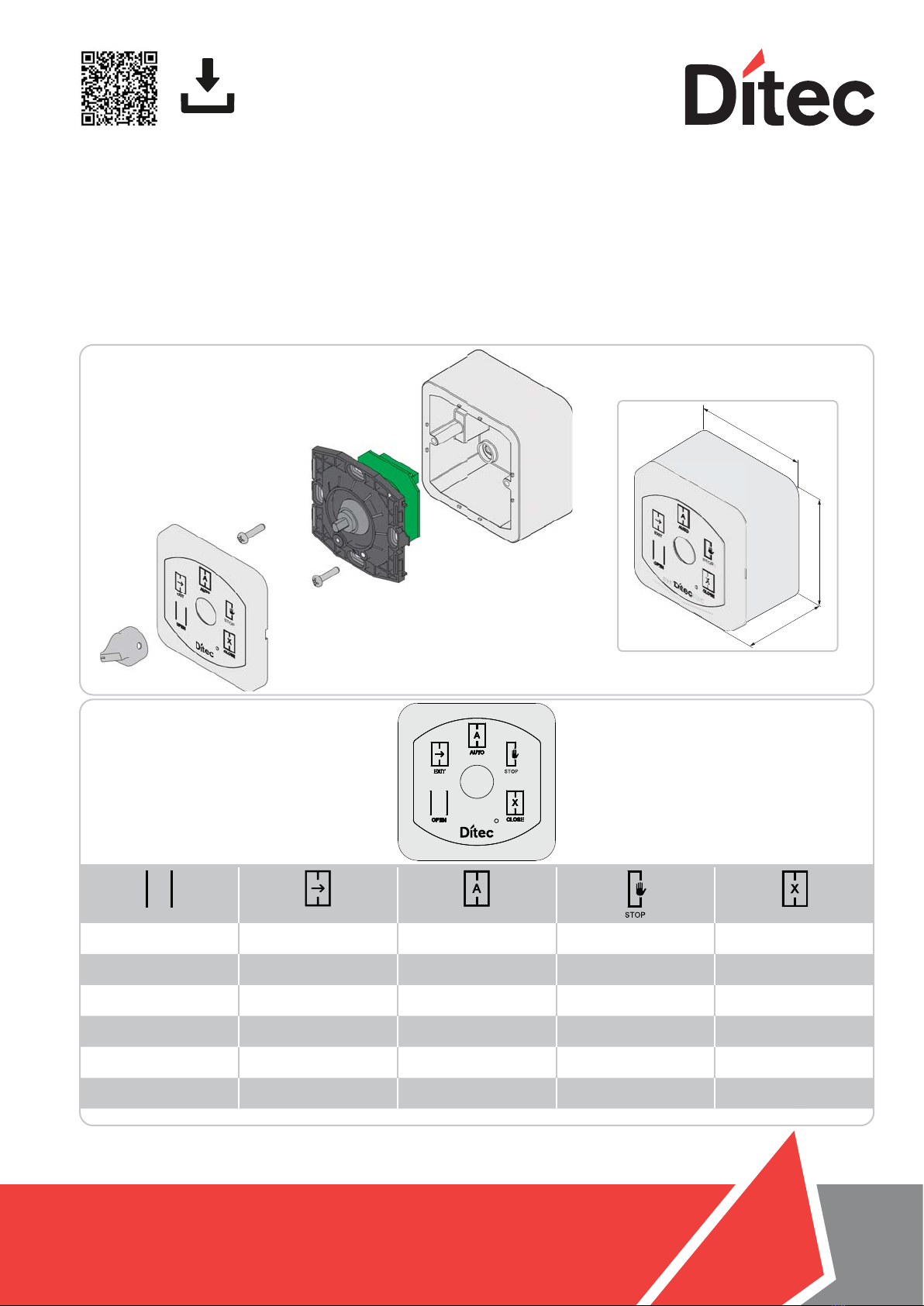

Ditec Com501hcv User manual

COM501HCV

Istruzioni d’uso per selettore di funzioni rotativo

Operating instructions for rotary function selector

Instructions d’utilisation du sélecteur de fonctions rotatif

Gebrauchsanweisung für mechanische Programmaschalter

Instrucciones de uso selector de funciones rotativo

Instruções de uso do selector de funções rotativo

COM501HCV

www.ditecautomations.com

IP2405 • 2022-03-29

• Versione aggiornata di questo manuale

• Last version of this manual

• Dernière version du manuel

• Letzte Version des Handbuchs

• La última versión del manual

• Última versão do manual

OPEN EXIT AUTO CLOSE

Porta aperta Apertura monodirezionale

(USCITA)

Apertura bidirezionale Stop.

Funzionamento manuale

Porta chiusa

Door open Mono-directional opening

(EXIT)

Bidirectional opening Stop.

Manual operation

Door close

Porte ouverte Ouverture unidirectionelle

(SORTIE)

Ouverture bidirectionelle Arrêter.

Opération manuelle

Porta fermée

Tür geöffnet

Öffnung in eine Richtung

(AUSGANG / LADENSCHLUSS)

Komplette Öffnung in zwei

Richtungen

Halt.

Handbetrieb

Teilöffnung in zwei Richtungen

Puerta abierta Apertura monodireccional

(SALIDA)

Apertura bidireccional Parar.

Operación manual

Puerta cerrada

Porta aberta Abertura monodireccional

(SAÍDA)

Abertura bidireccional Parada.

Operação manual

Porta fechada

IP2405

AVVERTENZE GENERALI PER LA SICUREZZA

• Conservate le presenti istruzioni per futuri riferimenti.

• L’installazione, i collegamenti elettrici e le regolazioni devono essere

effettuati da personale tecnico qualificato nell’osservanza della Buo-

na Tecnica e in ottemperanza alle norme vigenti.

• Questo prodotto dovrà essere destinato solo all’uso per il quale è sta-

to espressamente concepito. Ogni altro uso è da considerarsi impro-

prio e quindi pericoloso. Il costruttore non può essere considerato

responsabile per eventuali danni causati da usi impropri, erronei ed

irragionevoli.

• Leggere attentamente le istruzioni prima di iniziare l’installazione del

prodotto. Una errata installazione può essere fonte di pericolo.

• Prima di iniziare l’installazione verificare l’integrità del prodotto.

• Non installare il prodotto in ambiente e atmosfera esplosivi: presen-

za di gas o fumi infiammabili costituiscono un grave pericolo per la

sicurezza.

• Pericolo di esplosione se la batteria viene sostituita con una di tipo

non corretto.

• I materiali dell’imballaggio (plastica, polistirolo, ecc.) non vanno

dispersi nell’ambiente e non devono essere lasciati alla portata

dei bambini in quanto potenziali fonti di pericolo.

1. DATI TECNICI

- Grado di protezione: IP4X

- Temperatura: min -20°C - max +55°C

- Alimentazione: 24 V

2. INSTALLAZIONE

Fissare il selettore di funzioni COM501HCV nelle vicinanze dell’automa-

zione, ad una distanza massima di 50 m, in posizione sicura e adeguata

all’uso.

NOTA: è possibile fissare il selettore di funzioni COM501HCV

incassato a muro su scatole circolari, non fornite.

3. COLLEGAMENTI ELETTRICI

Eseguire i collegamenti elettrici indicati a pag. 2.

4. FUNZIONAMENTO

Le modalità di funzionamento sono indicate nella tabella di pagina 1.

NOTA: vedere importanti informazioni nell’ultima pagina.

GENERAL SAFETY PRECAUTIONS

• Keep these instructions for future reference.

• Installation, electrical connections and adjustments must be per-

formed by qualified personnel in accordance with Good Working

Methods and in compliance with the current standards.

• This product must only be used for the specific purpose for which it

was designed. Any other use is to be considered improper and there-

fore dangerous. The manufacturer cannot be held responsible for any

damage caused by improper, incorrect or unreasonable use.

• Read the instructions carefully before installing the product. Incorrect

installation may cause danger.

• Before installing the product, make sure it is in perfect condition.

• Do not install the product in explosive areas and atmospheres: the

presence of inflammable gas or fumes represents a serious safety

hazard.

• Danger of explosion if a battery is replaced with an incorrect type.

• The packaging materials (plastic, polystyrene, etc.) should not

be discarded in the environment or left within reach of children,

as they are a potential source of danger.

1.TECHNICAL DATA

- Degree of protection: IP4X

- Temperature: min -20 °C - max +55 °C

- Supply voltage: 24 V

2. INSTALLATION

Safely and appropriately fasten the COM501HCV function selector near

the automation, up to a 50 m max distance.

NOTE: the COM501HCV function selector can be wall recessed

on circular boxes, not supplied.

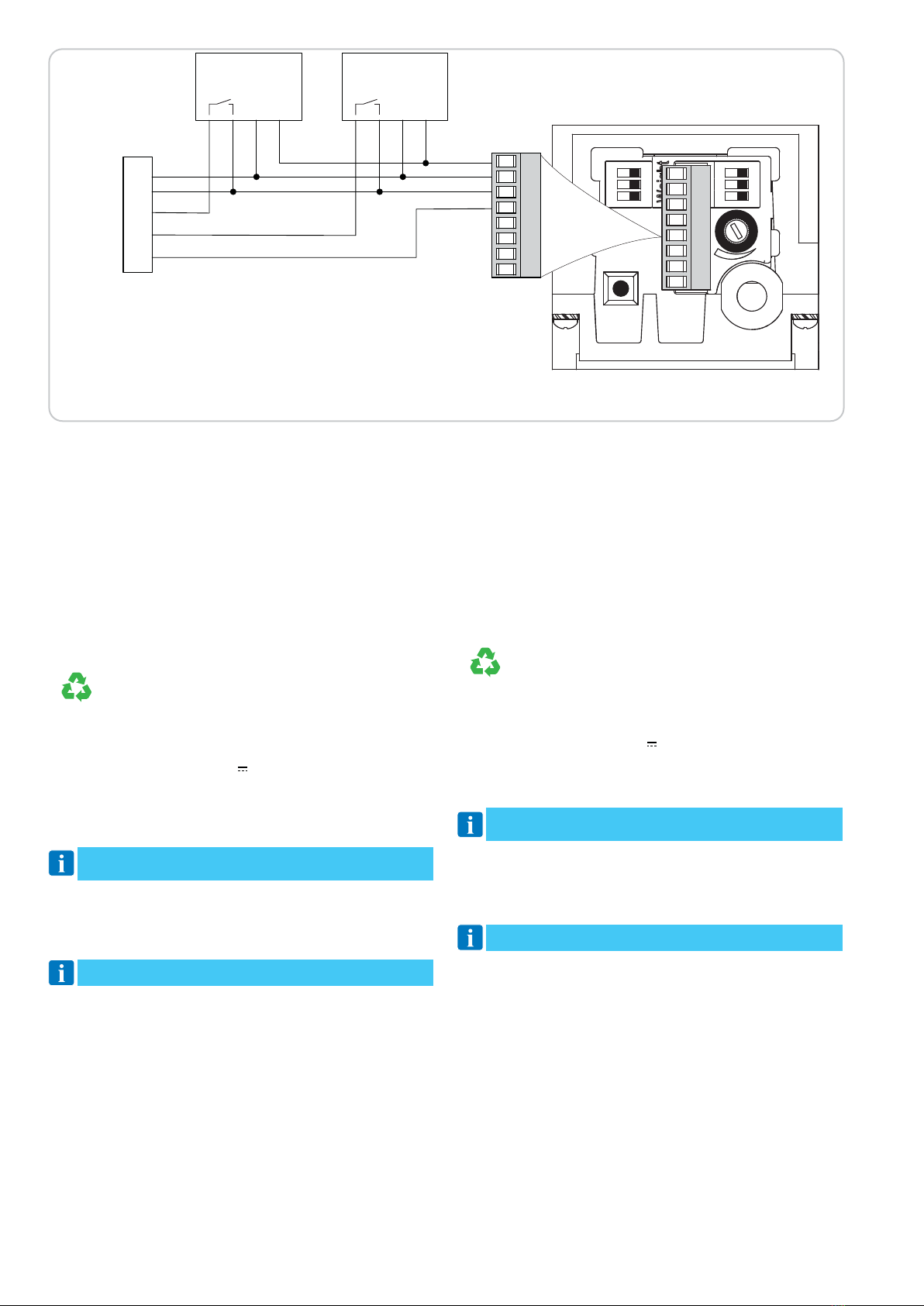

3. ELECTRICAL CONNECTION

Carry out the electrical connections as shown on page 2.

4. OPERATION

Operating modes are shown in the table on page 1.

NOTE: see important information on the last page.

ITALIANO

ENGLISH

CIVIK - OLLY C

COM501HCV

123

41BL

RADAR B

24 V

RADAR A

24 V

IP2405

FRANÇAISDEUTSCH

ALLGEMEINE SICHERHEITSHINWEISE

• Bewahren Sie diese Anweisungen für zukünftiges Nachschlagen auf.

• Die Montage, die elektrischen Anschlüsse und Einstellungen müssen

von qualifiziertem Fachpersonal unter Beachtung der Guten Technik

und Einhaltung der geltenden Normen auszuführen.

• Dieses Produkt darf ausschließlich für die bestimmungsgemäße Ver-

wendung eingesetzt werden. Jeder andere Gebrauch ist als unsach-

gemäß und daher gefährlich zu betrachten. Der Hersteller lehnt jede

Haftung für Schäden infolge eines unsachgemäßen, falschen und un-

vernünftigen Gebrauchs ab.

• Lesen Sie die Anleitungen vor der Montage des Produktes aufmerk-

sam durch. Eine fehlerhafte Montage kann zu Verletzungen und

Sachschäden führen.

• Vor Beginn der Montage ist der einwandfreie Zustand des Produkts

zu überprüfen.

• In explosionsgefährdeten Bereichen darf das Produkt nicht einge-

baut werden: Entzündbare Gase oder Rauch stellen eine ernsthafte

Sicherheitsgefährdung dar.

• Explosionsrisiko, wenn die Batterie durch einen falschen Typ ersetzt

wird.

• Die Verpackungsmaterialien (Kunststoff, Polystyrol usw.) müs-

sen sachgemäß entsorgt werden und dürfen nicht in Kinder-

hände gelangen, da sie eine Gefahrenquelle darstellen können

1. TECHNISCHEN DATEN

- Schutzgrad: IP4X

- Temperatur: min -20 °C - max +55 °C

- Versorgungsspannung: 24 V

2. INSTALLATION

Befestigen Sie den Programmschalter COM501HCV in der Nähe des An-

triebs in einer sicheren und für den Gebrauch geeigneten Position.

Die Gesamentfernung darf 50 m nicht überschreiten.

HINWEIS

Der Programmschalter COM501HCV kann auch Unterputz in

einer Standard-Unterputzdose (nicht im Lieferumfang) montiert werden.

3. ELEKTRISCHE ANSCHLÜSSE

Führen Sie die elektrischen Anschlüsse gemäß auf Seite 2.

4. BETRIEB

Die Betriebsarten sind in der Tabelle auf Seite 1 aufgeführt.

HINWEIS: siehe wichtige informationen auf der letzten seite.

ESPAÑOL

CONSIGNES GÉNÉRALES DE SÉCURITÉ

• Conserver les présentes instructions pour de futures consultations.

• L’installation, les raccordements électriques et les réglages doivent

être effectués par un technicien qualifié selon les règles de la bonne

technique et conformément aux normes en vigueur.

• Ce produit n’est destiné qu’à l’utilisation pour laquelle il a été conçu.

Toute autre utilisation doit être considérée comme impropre et donc

dangereuse. Le fabricant ne peut pas être considéré responsable

d’éventuels dommages causés par un usage impropre, irrationnel ou

erroné.

• Lire les instructions avec beaucoup d’attention avant d’installer le

produit. Une mauvaise installation peut être source de danger.

• Avant de commencer l’installation, contrôler l’intégrité du produit.

• Ne jamais installer le produit dans un milieu de travail ou une at-

mosphère explosive: la présence de gaz ou de fumées inflammables

représente un grave danger pour la sécurité.

• Danger d’explosion si la batterie est remplacée par un autre type

incorrect.

• Les matériaux qui composent l’emballage (plastique, polysty-

rène, etc.) ne doivent pas être abandonnés dans la nature ni

laissés à la portée des enfants car ils représentent des risques

de danger.

1. DONNEES TECHNIQUES

- Degré de protection: IP4X

- Température: min -20 °C - max +55 °C

- Tension d’alimentation: 24 V

2. INSTALLATION

Fixer le sélecteur de fonctions COM501HCV à proximité de l’accès

motorisé, dans une position sûre et appropriée à l’usage, à une distance

de 50 m max.

REMARQUE:ilestpossibledefixerlesélecteurdefonctionsCOM501HCV

encastré dans le mur dans des boîtes rondes, non fournies.

3. RACCORDEMENTS ELECTRIQUES

Effectuer les branchements électriques indiqués en page 2.

4. FONCTIONNEMENT

Les modalités de fonctionnement sont indiquées dans le tableau page 1.

REMARQUE: voir les informations importantes à la dernière page.

ADVERTÊNCIAS GERAIS PARA A SEGURANÇA

• Conserve estas instruções para consultas futuras.

• A instalação, as ligações elétricas e as regulações devem ser efe-

tuadas por técnicos calificados, na observância da Boa Técnica e em

respeito das normas vigentes.

• Este produto deverá ser destinado somente ao uso para o qual foi

expressamente concebido. Qualquer outro uso deve ser considerado

impróprio e portanto perigoso. O fabricante não pode ser considera-

do responsável por eventuais danos causados por usos incorretos,

errados e irracionais.

• Ler atentamente as instruções antes de iniciar a instalação do produ-

to. Uma instalação errada pode ser fonte de perigo.

• Antes de iniciar a instalação, verificar a integridade do produto.

• Não instalar o produto em ambiente e atmosfera explosivos: presen-

ça de gases ou fumos inflamáveis constituem um grave perigo para

a segurança.

• Perigo de explosão se a bateria for substituída por um tipo incorreto.

• Os materiais da embalagem (plástico, poliestireno, etc.) não de-

vem ser abandonados no ambiente e não devem ser deixados ao

alcance de crianças porque são fontes potenciais de perigo.

1. CARACTERÍSTICAS TÉCNICAS

- Grau de proteção: IP4X

- Temperatura: min -20 °C - max +55 °C

- Alimentação: 24 V

2. INSTALAÇÃO

Fixar o selector de funções COM501HCV nas proximidades da automa-

ção em posição segura e adequada ao uso, à uma distância max de 50

NOTA: é possível fixar o selector de funções COM501HCV en-

caixado na parede em caixas circulares, não fornecido.

3. LIGAÇÕES ELÉCTRICAS

Realizar as ligações eléctricas indicadas na página 2.

4. FUNCIONAMENTO

As modalidades de funcionamento estão indicadas na tabela da página 1.

NOTA: Ver información importante abajo.

PORTUGUÊS

ADVERTENCIAS GENERALES DE SEGURIDAD

• Conserve estas instrucciones para futuras consultas.

• La instalación, las conexiones eléctricas y los ajustes deben ser rea-

lizadas por personal calificado, aplicando con rigor la buena técnica y

respetando la normativa vigente.

• Este producto debe destinarse solamente al uso para el cual ha sido

diseñado. Cualquier otro uso será considerado indebido y, por ende,

peligroso. El fabricante no puede ser considerado responsable de po-

sibles daños derivados de usos indebidos, erróneos o irrazonables

del producto.

• Lea detenidamente las instrucciones antes de comenzar la insta-

lación del producto. Una instalación incorrecta puede ser causa de

peligro.

• Antes de proceder con la instalación, compruebe que el producto se

encuentra en perfectas condiciones.

• No instale el producto en ambientes ni atmósferas explosivas: la pre-

sencia de gases o humos inflamables constituyen un grave peligro

para la seguridad.

• Peligro de explosión si la batería se reemplaza con una de tipo inco-

rrecto.

• El material del embalaje (plástico, poliestireno, etc.) no se debe

tirar al medio ambiente y debe mantenerse fuera del alcance de

los niños porque es una potencial fuente de peligro.

1. DATOS TECNICOS

- Grado de protección: IP4X

- Temperatura: min -20 °C - max +55 °C

- Alimentación: 24 V

2. INSTALACIÓN

Fijar el selector de funciones COM501HCV cerca de la automación en

posición segura y adecuada al uso, a una distancia max de 50 m.

NOTA: es posible ﬁjar el selector de funciones COM501HCV

empotrado en la pared en cajas circulares, no suministrado.

3. CONEXIONES ELÉCTRICAS

Efectuar las conexiones eléctricas indicadas en página 2.

4. FUNCIONAMIENTO

Las modalidades de funcionamiento están indicadas en la tabla de página 1.

NOTA: Ver información importante abajo.

IP2405

ASSA ABLOY Entrance Systems AB

Lodjursgatan 10

SE-261 44, Landskrona

Sweden

Il simbolo del cassonetto barrato indica che il prodotto non può essere eliminato con i comuni rifiuti domestici. Il prodotto deve essere riciclato nel rispetto delle

norme ambientali locali per lo smaltimento dei rifiuti. Separando un prodotto contrassegnato da questo simbolo dai rifiuti domestici, si aiuterà a ridurre il volume

dei rifiuti destinati agli inceneritori o alle discariche, minimizzando così qualsiasi possibile impatto negativo sulla salute umana e sull’ambiente.

The crossed-out wheeled bin symbol indicates that the product should be disposed of separately from household waste. The product should be handed in for recy-

cling in accordance with local environmental regulations for waste disposal. By separating a marked item from household waste, you will help reduce the volume of

waste sent to incinerators or landfill and minimize any potential negative impact on human health and the environment.

Le symbole de la poubelle barrée indique que le produit ne peut pas être éliminé avec les ordures ménagères ordinaires. Il doit être recyclé conformément à la régle-

mentation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés

ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l’environnement.

Das Symbol mit der durchgestrichenen Abfalltonne bedeutet, dass das Produkt getrennt vom Haushaltsabfall entsorgt werden muss. Das Produkt muss gemäß der

örtlichen Entsorgungsvorschriften der Wiederverwertung zugeführt werden. Durch separate Entsorgung des Produkts tragen Sie zur Minderung der Verbrennung

oder der Menge des Deponieabfalls bei und reduzieren eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt.

La imagen del cubo de basura tachado indica que el producto no debe formar parte de los residuos habituales del hogar. Se debe reciclar según la normativa am-

biental local de eliminación de residuos. Cuando se separan los productos que llevan esta imagen, se contribuye a reducir el volumen de residuos que se incineran

o se envían a vertederos y se minimiza el impacto negativo sobre la salud y el medio ambiente.

O símbolo do caixote do lixo com o sinal de proibição indica que esse artigo deve ser separado dos resíduos domésticos convencionais. Deve ser entregue para reci-

clagem de acordo com as regulamentações ambientais locais para tratamento de resíduos. Ao separar um artigo assinalado dos resíduos domésticos, ajuda a redu-

zir o volume de resíduos enviados para os incineradores ou aterros, minimizando o potencial impacto negativo na saúde pública e no ambiente.

Tutti i diritti relativi a questo materiale sono di proprietà esclusiva di ASSA ABLOY Entrance Systems AB.Sebbene i contenuti di questa pubblicazione siano stati

redatti con la massima cura, ASSA ABLOY Entrance Systems AB non può assumersi alcuna responsabilità per danni causati da eventuali errori o omissioni in questa

pubblicazione. Ci riserviamo il diritto di apportare eventuali modifiche senza preavviso. Copie, scansioni,ritocchi o modifiche sono espressamente vietate senza un

preventivo consenso scritto di ASSA ABLOY Entrance Systems AB.

All the rights concerning this material are the exclusive property of ASSA ABLOY Entrance Systems AB.Although the contents of this publication have been drawn up with

the greatest care, ASSA ABLOY Entrance Systems AB cannot be held responsible in any way for any damage caused by mistakes or omissions. We reserve the right to

make changes without prior notice. Copying, scanning or changing in any way is expressly forbidden unless authorised in writing by ASSA ABLOY Entrance Systems AB.

Tous les droits relatifs à ce matériel sont la propriété exclusive d’ASSA ABLOY Entrance Systems AB.Bien que les contenus de cette publication aient été rédigés avec

le plus grand soin, ASSA ABLOY Entrance Systems AB ne saurait être tenue responsable en cas de dommagesdérivant d’erreurs ou d’omissions éventuelles.Nous nous

réservons le droit d’apporter des modifications éventuelles sans préavis.Toute copie, reproduction, retouche ou modification est expressément interdite sans l’accord

écrit préalable d’ASSA ABLOY Entrance Systems AB.

Alle Rechte an diesen Unterlagen sind ausschließliches Eigentum von ASSA ABLOY Entrance Systems AB. Obwohl der Inhalt dieser Veröffentlichung mit äußerster

Sorgfalt verfasst wurde, kann ASSA ABLOY Entrance Systems AB keine Haftung für Schäden übernehmen, die durch mögliche Fehler oder Auslassungen in dieser

Veröffentlichung verursacht wurden. Wir behalten uns das Recht vor, eventuelle Änderungen ohne Vorankündigung anzubringen. Kopien, Scannen, Überarbeitungen

oder Änderungen sind ohne vorherige schriftliche Zustimmung durch ASSA ABLOY Entrance Systems AB ausdrücklich verboten.

Todos los derechos relativos a este material son propiedad exclusiva de ASSA ABLOY Entrance Systems AB.Aunque los contenidos de esta publicación se hayan re-

dactado con la máxima atención, ASSA ABLOY En-trance Systems AB no se asume ninguna responsabilidad por los daños debidos a posibles errores u omisiones en

esta publicación. Nos reservamos el derecho de aportar eventuales modiﬁcaciones sin previo aviso. Copias, escaneos, retoques o modiﬁcaciones están expresamente

prohibidos sin una autorización previa por escrito de ASSA ABLOY Entrance Systems AB.

Todos os direitos deste material são de propriedade exclusiva da ASSA ABLOY Entrance Systems AB.Embora o conteúdo desta publicação tenha sido compilado com

o maior cuidado, a ASSA ABLOY Entrance Systems AB não pode assumir qualquer responsabilidade por danos causados por eventuais erros ou omissões nesta

publicação. Reservamo-nos o direito de fazer alterações sem aviso prévio. Cópias, digitalizações, alterações ou modificações são expressamente proibidas sem o

consentimento prévio por escrito da ASSA ABLOY Entrance Systems AB.

Dichiarazione CE di conformità

Il fabbricante ASSA ABLOY Entrance Systems AB con sede in Lodjursgatan 10, SE-261 44 Landskrona, Sweden dichiara che il tipo di apparecchiatura con nome: Ditec

COM501HCV è conforme alle seguenti Direttive: 2011/65/UE (RoHS2); 2015/863/UE (modifica RoHS2).

EC declaration of conformity

The manufacturer, ASSA ABLOY Entrance Systems AB, with registered office at Lodjursgatan 10, SE-261 44 Landskrona, Sweden declares that the type of equipment with

name Ditec COM501HCV complieswith the following directives: 2011/65/EU (RoHS2); 2015/863/EU (RoHS2 Amendment).

Declaration CE de conformité

Le fabricant ASSA ABLOY Entrance Systems AB, dont le siège social est situé à Lodjursgatan 10, SE-261 44 Landskrona, Suède, déclare que le type d’équipment avec

nom Ditec COM501HCV il estconforme aux directives suivantes: 2011/65/UE (RoHS2); 2015/863/UE (Modification RoHS2).

EG-Konformitätserklärung

Der Hersteller ASSA ABLOY Entrance Systems AB mit Sitz in Lodjursgatan 10, SE-261 44 Landskrona, Schweden, erklärt, dass die nachstehenden Antriebstypen: Ditec

COM501HCV den folgenden Richtlinien entsprechen: 2011/65/EU (RoHS2); 2015/863/EU (RoHS2 Änderung)

Declaración CE de conformidad

El fabricante ASSA ABLOY Entrance Systems AB, con domicilio social en Lodjursgatan 10, SE-261 44 Landskrona, Suecia, declara que el siguiente tipo de equipo con

nombre Ditec COM501HCV cumple con las siguientes directivas: 2011/65/UE (RoHS2); 2015/863/UE (enmienda de RoHS2).

Declaração do fabricante

O fabricante ASSA ABLOY Entrance Systems AB, com sede social em Lodjursgatan 10, SE-261 44 Landskrona, Suécia, declara que o seguiente tipo de equipamento com
