Explanation of symbols D+ Active Simulator
EN
6
Please read these instructions carefully and follow all instructions,guidelines, and warnings included in this product
manual in order to ensure that you install, use, and maintain the product properly at all times. These instructions
MUST stay with this product.
By using the product, you hereby confirm that you have read all instructions, guidelines, and warnings carefully and
that you understand and agree to abide by the terms and conditions as set forth herein. You agree to use this prod-
uct only for the intended purpose and application and in accordance with the instructions, guidelines, and warn-
ings as set forth in this product manual as well as in accordance with all applicable laws and regulations. A failure to
read and follow the instructions and warnings set forth herein may result in an injury to yourself and others, damage
to your product or damage to other property in the vicinity. This product manual, including the instructions, guide-
lines, and warnings, and related documentation, may be subject to changes and updates. For up-to-date product
information, please visit documents.dometic.com.
Contents
1 Explanation of symbols. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2 Safety Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4 Target group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7 Installing the device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
8 Setting up the device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9 Using the device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
10 Cleaning and maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
11 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
12 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
13 Disposal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
1 Explanation of symbols
D
!
DANGER!
Safety instruction: Indicates a hazardous situation that, if not avoided, will result in
death or serious injury.
WARNING!
Safety instruction: Indicates a hazardous situation that, if not avoided, could result in
death or serious injury.

D+ Active Simulator Safety Instructions
EN
7
!
A
I
2SafetyInstructions
!WARNING! Failure to obey these warnings could result in death or serious
injury.
Fire hazard/Flammable materials
• In event of fire, use a fire extinguisher which is suitable for electrical devices.
Health hazard
• This device is not intended for use by persons (including children below age of 8)
with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of
the device by a person responsible for their safety.
• Always keep the appliance out of the reach of children.
• Children must be supervised to ensure that they don’t play with the device.
• Children must be supervised during the cleaning and maintenance of the device.
Risk of injury
• Lay the cables so that they cannot be tripped over or damaged.
ANOTICE! Damage hazard
• Do not expose the device to a heat source (such as direct sunlight or heating). Avoid
additional heating of the device this way.
• Setup the device in a dry location where it is protected against splashing water.
• Do not install the device in a dusty environment.
• Make sure that the mounting surface is capable of supporting the weight of the
device.
• Use ductwork or cable ducts if it is necessary to lay cables through metal panels or
other panels with sharp edges.
• Do not lay the cable so that it is loose or heavily kinked.
• Fasten the cables securely.
• Do not pull on the cables.
• Lay the cables so that they cannot be damaged by the doors or the bonnet. Crushed
cables can lead to serious injury.
CAUTION!
Safety instruction: Indicates a hazardous situation that, if not avoided, could result in
minor or moderate injury.
NOTICE!
Indicates a situation that, if not avoided, can result in property damage.
NOTE
Supplementary information for operating the product.

Scope of delivery D+ Active Simulator
EN
8
3Scopeofdelivery
4 Target group
All other actions are intended also for non-professional users.
5Intendeduse
The device is intended to simulate the D+ signal invehicles where is no longer possible to pick up
from the alternator, for example Euro-6 vehicles.
This product is only suitable for the intended purpose and application in accordance with these
instructions.
This manual provides information that is necessary for proper installation and/or operation of the
product. Poor installation and/or improper operating or maintenance will result in unsatisfactory
performance and a possible failure.
The manufacturer accepts no liability for any injury or damage to the product resulting from:
• Incorrect assembly or connection, including excess voltage
• Incorrect maintenance or useof spare parts other than original spare parts provided by the man-
ufacturer
• Alterations to the product without express permission from the manufacturer
• Use for purposes other than those described in this manual
Dometic reserves the right to change product appearance and product specifications.
6 Technical description
The D+ signal is necessary to activate various additional devices (e.g. battery separator relay, AES
refrigerator, charging booster). The device is triggered by the engine vibration. When the engine
stops, the switching output turns off automatically.
Quantity Description
1D+ActiveSimulator
2Cabletie
1 Installation and operating manual
The electrical installation and setup of the device must be performed by a qual-
ified electrician who has demonstrated skill and knowledge related to the con-
struction and operation of electrical equipment and installations, and who is
familiar with the applicable regulations of the country in which the equipment
is to be installed and/or used, and has received safety training to identify and
avoid the hazards involved.

D+ Active Simulator Installing the device
EN
9
Functions:
• Switching output (D+ signal) overload protected and short circuit proof (max 0.3 A)
•Switchondelay4s
• Adjustable switch off delay
•Voltagedetection
• Suitable for 12 V or 24 V system
7 Installing the device
!
The device is attached directly to the engine with cable ties and triggered by the engine vibration.
7.1 Mounting the device

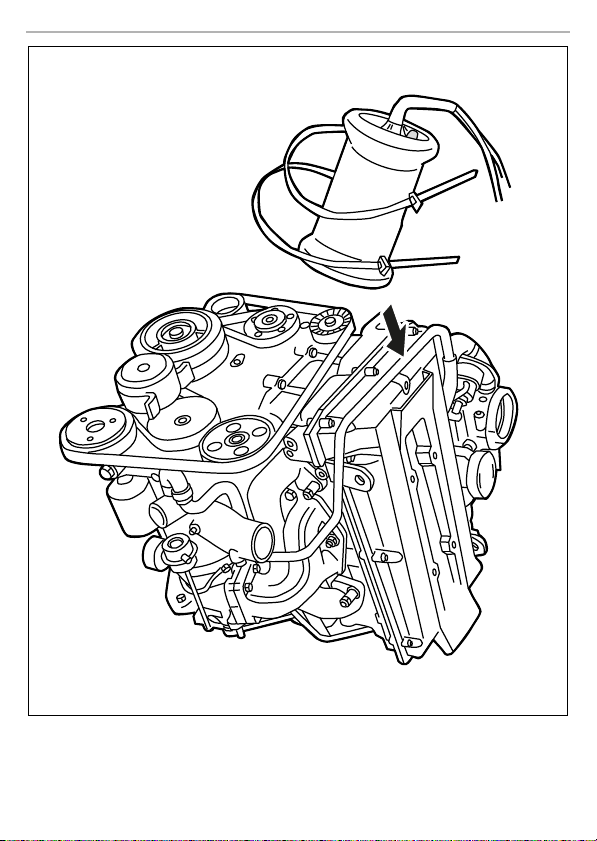

➤Install the D+ Active Simulator with cable ties on a suitable place (for example: wiring harness,
rubber tubes and pipes) which are close to the engine, but far enough from the hot engine
(fig. 1, page 3).
A
7.2 Connecting the device

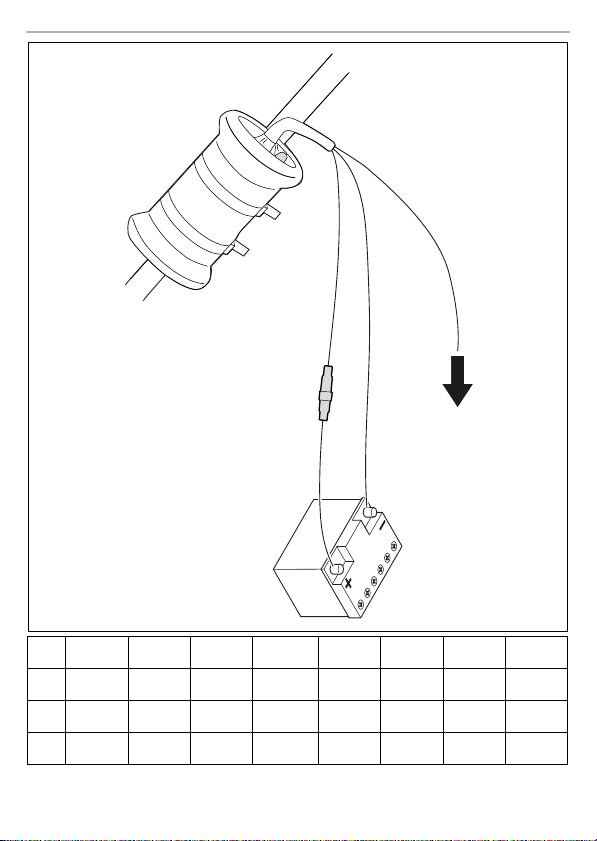

➤Connect the device as illustrated (fig. 3, page 5).
A
8 Setting up the device
8.1 Device element
WARNING! Electrocution hazard
The installation may only be carried out by a qualified electrician.
NOTICE! Damage hazard
• The installation must not affect the operation of the engine.
• The vehicle manufacturer’s specifications must be observed.
• Do not install the device on any metal engine parts.
NOTICE! Damage hazard
• Make sure the cables cannot touch any part with temperature over 100°C.
• Attach the cables without any tensile force.
(fig. 2,
page 4) Description
1Status LED
2Rotary switch

Setting up the device D+ Active Simulator
EN
10
After the device is connected, it is automatically detected the operational voltage (12 V or 24 V).
Meanwhile, the LED blinking red and green alternately. When the LED blinking only red, the
device is ready to use.
8.2 Switch-off delay settings
The switch-off delay specifies how long the D+ signal is maintained after switching the engine off.
I
➤To set the required switch-off delay, turn the rotary switch to the corresponding position
(fig. 2, page 4, 2).
.
8.3 Voltage detection setting
When the voltage detection is active (factory default) the device is controlled by vibration and volt-
age. The D+ signal switches on when the engine is running and the starter battery voltage has
reached at least 13.7 V (or 27.4 V) for min. 4 s. After the D+ signal switching on, the voltage may
drop back below this threshold the device is controlled purely by vibration again.
➤To set the additional voltage detection, the rotary switch must be in the “Setup” position.
✔If the device is in setup mode, the LED is blinking yellow.
➤Turn the rotary switch quickly three times from the leftmost to the rightmost position and back
to switch on or off the voltage detection.
✔If the LED is blinking green the voltage detection is turned on successfully.
NOTE
If the switch-off delay is selected appropriately, the D+ signal can be prevented from
being unintentionally switched off on vehicles with an automatic start-stop system.
Position Switch-off delay
1Setup
2 No function
310s
415s
530s
6 60 s (Factory default)
790s
82min
93.5min
10 5 min
11 No function

D+ Active Simulator Using the device
EN
11
✔If the LED is blinking red the voltage detection is turned off successfully.
➤Select the requested switch-off delay and the setup mode automatically exited.
I
9 Using the device
The operating status is shown by different blinking cycles of the LED (fig. 2, page 4, 1).
10 Cleaning and maintenance
The device is maintenance-free.
11 Troubleshooting
NOTE
The device factory default settings are:
• Voltage detection is active.
• Switch-off delay is 60 s.
LED Operating status
Blinking red Standby, D+ signal off
Blinking green D+ signal on
Blinking yellow Setup mode
Blinking three times red Voltage detection off
Blinking three times green Voltage detection on
Blinking red and green alternately Determining voltage range
Fault Possible cause Solution
The device is not work-
ing at all.
Blown fuse. Replace the fuse.
Poor power supply con-
tact.
Clean battery terminals and the device wir-
ing contacts.
Wrong power supply
polarity.
Connect the device properly.
No function, yellow
LED blinking.
Setup mode is active. Set the correct switch-off delay.

Warranty D+ Active Simulator
EN
12
12 Warranty
The statutory warranty period applies. If the product is defective, please contact your retailer or the
manufacturer's branch in your country (see dometic.com/dealer).
For repair and warranty processing, please include the following documents when you send in the
product:
• A copy of the receipt with purchasing date
• A reason for the claim or description of the fault
Note that self-repair or nonprofessional repair can have safety consequences and might void the
warranty.
13 Disposal
Recycling products with non-replaceable batteries, rechargeable batteries or light
sources
Recycling packaging material
No D+ signal when
the engine is running
and red LED blinking.
Device is not mounted
correctly.
See chapter “Installing the device” on
page 9.
Voltage detection on
and the battery voltage
not reached the activa-
tion value.
Wait for the battery voltage reach the acti-
vation value or turn off the voltage detec-
tion.
No D+ signal when
the engine is running
and green LED blink-
ing.
Output signal exceeded
the 0.3 A load.
Remove the too high load from the output.
Wait 5 min. to reset.
Device internal dam-
aged.
Replace the device or send it in for repair.
➤If the product contains any non-replaceable batteries, rechargeable batteries or
light sources, you don't have to remove them before disposal.
➤If you wish to finally dispose of the product, ask your local recycling center or spe-
cialist dealer for details about how to do this in accordance with the applicable dis-
posal regulations.
➤The product can be disposed free of charge.
➤Place the packaging material in the appropriate recycling waste bins wherever pos-
sible.
Fault Possible cause Solution

D+ Active Simulator Disposal
EN
13
Technical data
D+ Active Simulator
Nominal voltage 12 or 24 V g
Operational voltage 10 to 32 V g
Self-consumption 3 to 7 mA
Switching output Max. 0.3A, positive potential
Switching delay on 4 s
Switching delay off 10 s to 5 min
Weight 100 g
Dimension (D x L), in mm 25 × 43
Protection class / IP rating Class III / IP64
Operating temperature -40 °C to +105 °C
ECE number 10R-069195

Erklärung der Symbole D+ Active Simulator
DE
14
Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorg-
fältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben
und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.
Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhin-
weise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen
zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck
und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen gel-
tenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und
Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu
Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisun-
gen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierun-
gen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.
Inhalt
1 Erklärung der Symbole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4 Zielgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Einbau des Geräts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
8 Gerät einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
9 Verwendung des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
10 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
11 Fehlersuche und Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
12 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
13 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
14 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1 Erklärung der Symbole
!WARNUNG!
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder
schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt
werden.

D+ Active Simulator Sicherheitshinweise
DE
15
!
A
I
2 Sicherheitshinweise
!WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer
Verletzung führen.
Brandgefahr/brennbare Materialien
• Verwenden im Brandfall einen Feuerlöscher, der für elektrische Geräte geeignet ist.
Gesundheitsgefahr
• Dieses Produkt ist nicht für die Benutzung durch Personen (einschließlich Kinder
unter 8 Jahren) mit eingeschränkten physischen, sensorischen oder mentalen Fähig-
keiten oder fehlender Erfahrung und Kenntnis geeignet, es sei denn, diese werden
durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder wurden hin-
sichtlich der Benutzung des Produkts eingewiesen.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Kinder müssen bei der Reinigung und Pflege des Geräts beaufsichtigt werden.
Verletzungsgefahr
• Verlegen Sie die Leitungen so, dass keine Stolpergefahr besteht und eine Beschädi-
gung des Kabels ausgeschlossen ist.
AACHTUNG! Beschädigungsgefahr
• Setzen Sie das Gerät keiner Wärmequelle (Sonneneinstrahlung, Heizung usw.) aus.
Vermeiden Sie so eine zusätzliche Erwärmung des Gerätes.
• Stellen Sie das Gerät an einem trockenen Ort auf, an dem es vor Spritzwasser
geschützt ist.
• Das Gerät darf nicht in staubigen Umgebungen eingebaut werden.
• Stellen Sie sicher, dass die Montagefläche das Gewicht des Geräts tragen kann.
• Benutzen Sie Leerrohre oder Leitungsdurchführungen, wenn Leitungen durch Blech-
wände oder andere scharfkantige Wände geführt werden müssen.
• Verlegen Sie Leitungen nicht lose oder scharf abgeknickt.
VORSICHT!
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu geringer oder mit-
telschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht
befolgt werden.
ACHTUNG!
Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen
Anweisungen nicht befolgt werden.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.

Lieferumfang D+ Active Simulator
DE
16
• Befestigen Sie die Leitungen sicher.
• Ziehen Sie nicht an den Leitungen.
• Verlegen Sie die Leitungen so, dass sienicht durch Türen oder Motorhauben beschä-
digt werden. Eingequetschte Kabel können zu lebensgefährlichen Verletzungen füh-
ren.
3Lieferumfang
4 Zielgruppe
Alle anderen Aktionen sind auch für nicht-professionelle Benutzer bestimmt.
5 Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Simulieren des D+-Signals bei Fahrzeugen vorgesehen, bei denen es nicht mehr
möglich ist, das Signal an der Lichtmaschine abzugreifen, z. B. bei Euro-6-Fahrzeugen.
Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß die-
ser Anleitung geeignet.
Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den
ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht
ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende
Leistung und u. U. einen Ausfall des Geräts zur Folge.
Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch
Folgendes entstehen:
• Unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung
• Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten
Original-Ersatzteilen
Anzahl Beschreibung
1 D+ Aktiv-Simulator
2Kabelbinder
1 Montage- und Bedienungsanleitung
Die elektrische Installation und Einrichtung des Geräts müssen von einer qualifizier-
ten Elektrofachkraft durchgeführt werden, der seine Fähigkeiten und Kenntnisse im
Zusammenhang mit dem Aufbau und der Bedienung von elektrischen Geräten und
Installationen unter Beweis gestellt hat und der mit den geltenden Vorschriften des
Landes, in dem das Gerät installiert und/oder verwendet werden soll, vertraut ist
und eine Sicherheitsschulung erhalten hat, um die damit verbundenen Gefahren zu
erkennen und zu vermeiden.

D+ Active Simulator Technische Beschreibung
DE
17
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische
Daten zu ändern.
6 Technische Beschreibung
Das D+-Signal ist erforderlich, um verschiedene Zusatzgeräte (z. B. Batterietrennrelais, AES-Kühl-
schrank, Ladebooster) zu aktivieren. Das Gerät wird durch die Motorvibration ausgelöst. Wenn
der Motor abgestellt wird, schaltet sich der Schaltausgang automatisch aus.
Funktionen:
• Schaltausgang (D+-Signal) überlastungssicher und kurzschlussfest (max. 0,3 A)
•Einschaltverzögerung4s
• Einstellbare Abschaltverzögerung
• Spannungserkennung
• Geeignet für 12 -V- oder 24 -V-Systeme
7 Einbau des Geräts
!
Das Gerät wird mit Kabelbindern direkt am Motor befestigt und durch die Motorvibration ausge-
löst.
7.1 Gerät montieren
➤Bringen Sie den D+ Aktiv-Simulator mit Kabelbindern an einer geeigneten Stelle (z. B. Kabel-
strang, Gummischläuche und Rohre) an, die sich in der Nähe des Motors, aber bei heißem
Motor weit genug entfernt befindet (Abb. 1, Seite 3).
A
7.2 Anschluss des Geräts
➤Schließen Sie das Gerät wie abgebildet an (Abb. 3, Seite 5).
WARNUNG! Gefahr durch Stromschlag
Die Installation darf nur durch einen qualifizierten Elektriker durchgeführt werden.
ACHTUNG! Beschädigungsgefahr
• Die Funktion des Motors darf durch die Montage nicht beeinträchtigt werden.
• Die Vorgaben des Fahrzeugherstellers sind zu beachten.
• Montieren Sie das Gerät nicht an Motorteilen aus Metall.

Gerät einrichten D+ Active Simulator
DE
18
A
8 Gerät einrichten
8.1 Komponente des Geräts
Nach dem Anschließen erkennt das Gerät automatisch die Betriebsspannung (12 V oder 24 V).
Währenddessen blinkt die LED abwechselnd rot und grün. Wenn die LED nur rot blinkt, ist das
Gerät einsatzbereit.
8.2 Einstellungen der Abschaltverzögerung
Die Abschaltverzögerung legt fest, wie lange das D+-Signal nach Abstellen des Motors aufrecht-
erhalten wird.
I
➤Drehen Sie zum Einstellen der gewünschten Abschaltverzögerung den Drehschalter in die ent-
sprechende Stellung (Abb. 2, Seite 4, 2).
.
ACHTUNG! Beschädigungsgefahr
• Stellen Sie sicher, dass dieKabel nicht mit Teilen mit einer Temperatur über 100 °C
in Kontakt kommen können.
• Befestigen Sie die Kabel frei von Zugkraft.
(Abb. 2,
Seite 4) Beschreibung
1Status-LED
2Drehschalter
HINWEIS
Durch entsprechende Einstellung der Abschaltverzögerung kann verhindert werden,
dass das D+-Signal bei Fahrzeugen mit Start-Stopp-Automatik unbeabsichtigt abge-
schaltet wird.
Position Abschaltverzögerung
1Einrichtung
2KeineFunktion
310s
415s
530s
660s(Werkseinstellung)

D+ Active Simulator Verwendung des Geräts
DE
19
8.3 Einstellung der Spannungserkennung
Wenn die Spannungserkennung aktiv ist (Werkseinstellung), wird das Gerät durch Vibration und
Spannung gesteuert. Das D+-Signal wird eingeschaltet, wenn der Motor läuft und die Spannung
der Startbatterie mindestens 13,7 V (oder 27,4 V) für mindestens 4 Sekunden erreicht hat. Nach
dem Einschalten des D+-Signals kann die Spannung wieder unter diesen Schwellenwert abfallen
und das Gerät wird rein durch Vibration gesteuert.
➤Um die zusätzliche Spannungserkennung einzustellen, muss sich der Drehschalter in der Stel-
lung „Setup“ befinden.
✔Wenn sich das Gerät im Setup-Modus befindet, blinkt die LED gelb.
➤Drehen Sie den Drehschalter schnell dreimal von ganz links nach ganz rechts und wieder
zurück, um die Spannungserkennung ein- oder auszuschalten.
✔Wenn die LED grün blinkt, wurde die Spannungserkennung erfolgreich eingeschaltet.
✔Wenn die LED rot blinkt, wurde die Spannungserkennung erfolgreich ausgeschaltet.
➤Wählen Sie die gewünschte Abschaltverzögerung aus und der Setup-Modus wird automatisch
beendet.
I
9VerwendungdesGeräts
Der Betriebszustand wird durch verschiedene Blinkzyklen der LED angezeigt (Abb. 2,
Seite 4, 1).
790s
82min
93,5min
10 5 min
11 Keine Funktion
HINWEIS
Die standardmäßigen Werkseinstellungen des Geräts sind:
• Spannungserkennung ist aktiv.
• Die Abschaltverzögerung beträgt 60 s.
LED Betriebszustand
Rot blinkend Standby, D+-Signal aus
Grün blinkend D+-Signal ein
Gelb blinkend Setup-Modus
Position Abschaltverzögerung

Reinigung und Pflege D+ Active Simulator
DE
20
10 Reinigung und Pflege
Das Gerät ist wartungsfrei.
11 Fehlersuche und Fehlerbehebung
12 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte
an Ihren Fachhändler oder die Niederlassung des Herstellers in Ihrem Land (siehe
dometic.com/dealer).
Dreimal rot blinkend Spannungserkennung aus
Dreimal grün blinkend Spannungserkennung ein
Abwechselnd rot und grün blinkend Spannungsbereich wird bestimmt
Störung Mögliche Ursache Lösung
Das Gerät funktioniert
überhaupt nicht.
Durchgebrannte Siche-
rung.
Ersetzen Sie die Sicherung.
Schlechter Kontakt der
Stromversorgung.
Reinigen Sie die Batterieanschlüsse und
die Kabelkontakte des Geräts.
Falsche Polarität der
Stromversorgung.
Schließen Sie das Gerät richtig an.
Keine Funktion, gelbe
LED blinkt.
Setup-Modus aktiv. Stellen Sie die korrekte Abschaltverzö-
gerung ein.
Kein D+-Signal bei lau-
fendem Motor und
rote LED blinkt.
Das Gerät ist nicht korrekt
eingebaut.
Siehe Kapitel „Einbau des Geräts“ auf
Seite 17.
Spannungserkennung ein
und Batteriespannung
erreicht den Aktivierungs-
wert nicht.
Warten Sie, bis die Batteriespannung
den Aktivierungswert erreicht hat, oder
schalten Sie die Spannungserkennung
aus.
Kein D+-Signal bei lau-
fendem Motor und
grüne LED blinkt.
Ausgangssignal hat die
Last von 0,3 A überschrit-
ten.
Entfernen Sie die zu hohe Last vom Aus-
gang. Warten Sie 5 Minuten, um das Sys-
tem zurückzusetzen.
Gerät innen beschädigt. Ersetzen Sie das Gerät oder senden Sie
es zur Reparatur ein.
LED Betriebszustand
