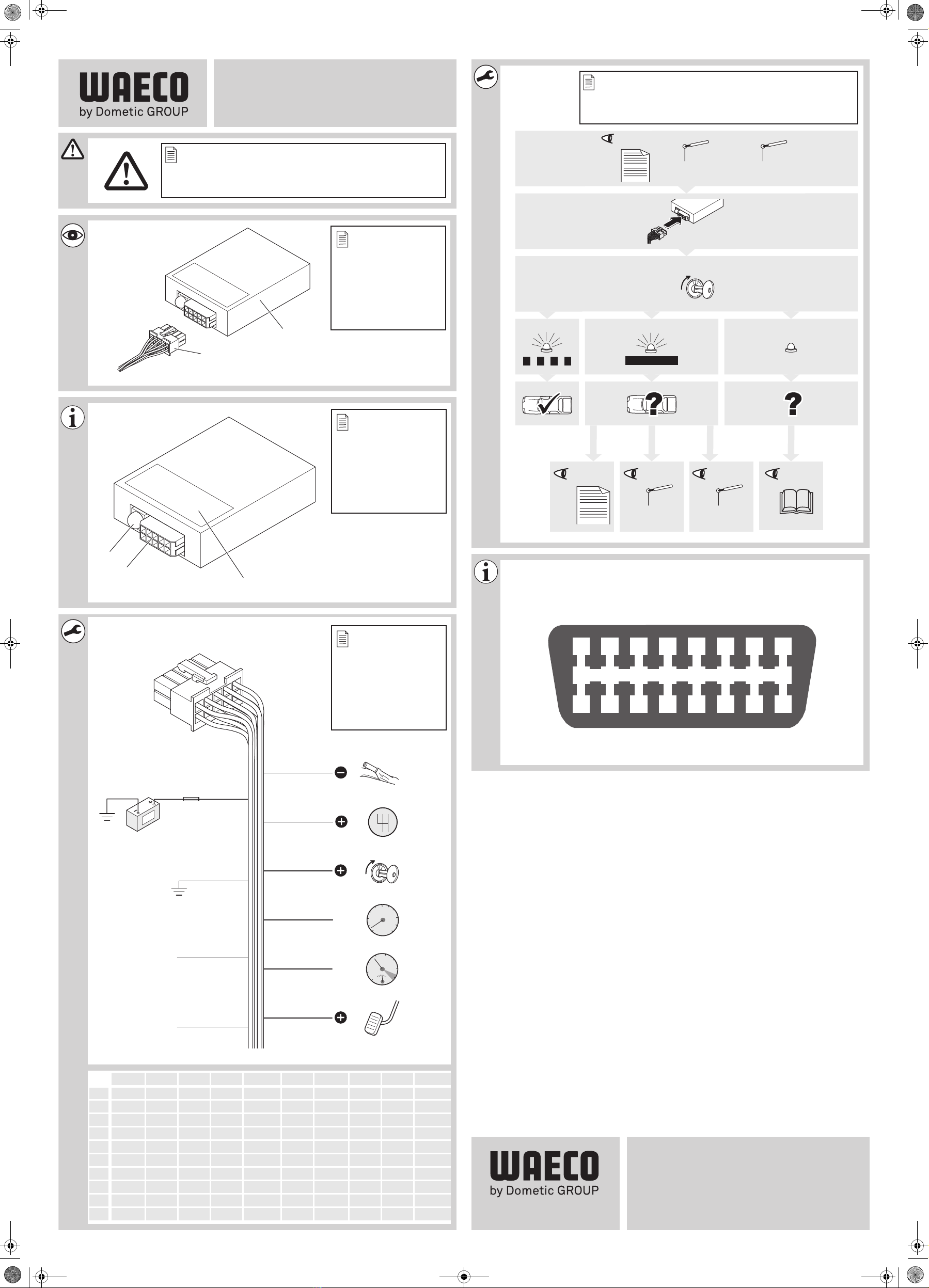

Dometic WAECO MagicSpeed CBI 150 User manual

3.03.06.01730F 11/2010
Dometic WAECO International GmbH
Hollefeldstrasse 63
D-48282 Emsdetten
www.dometic-waeco.com
2
1
2
1
3
(≤ 100 mA)
10
30
70
90 130
170
190
210
50
110
150
0
1
2
34
5
6
7
+12 V
br
pk
vt
≤ 5 A
rt
bl
ws
CAN H
CAN L
sw
gn
ge
or
(≤ 1 A)
(≤ 1 A)
(≤ 1 A)
(≤ 100 mA)
(≤ 1 A)
R
ON
1
2
3
4
5
6
7
8
9
10
161514121110 139
87643251
OBD-II
ON
CAN L
bl
CAN H
ws
CAN L
bl
CAN H
ws
++
FIAT XXX
FIAT XXX
MagicSpeed CBI 150
DE: 2
EN: 8
FR: 15
ES: 21
IT: 27
NL: 33
DA: 39
SV: 45
NO: 52
FI: 58
DE: 3
EN: 9
FR: 16
ES: 22
IT: 28
NL: 34
DA: 40
SV: 46
NO: 53
FI: 59
DE: 4
EN: 10
FR: 17
ES: 23
IT: 29
NL: 35
DA: 41
SV: 47
NO: 54
FI: 60
DE: 4
EN: 10
FR: 16
ES: 23
IT: 29
NL: 35
DA: 41
SV: 47
NO: 53
FI: 60
DE: 5
EN: 11
FR: 18
ES: 24
IT: 30
NL: 36
DA: 42
SV: 48
NO: 55
FI: 61
1
2
3
4
5
DE EN FR ES IT NL DA SV NO FI
bl Blau Blue Bleu Azul Blu Blauw Blå Blå Blå Sininen
br Braun Brown Marron Marrón Marrone Bruin Brun Brun Brun Ruskea
ge Gelb Yellow Jaune Amarillo Giallo Geel Gul Gul Gul Keltainen
gn Grün Green Vert Verde Verde Groen Grøn Grön Grønn Vihreä
or Orange Orange Orange Naranja Arancione Oranje Orange Orange Oransje Oranssi
pk Pink Pink Rosa Rose Rosa Roze Lyserøde Rosa Rosa Pinkki
rt Rot Red Rouge Rojo Rosso Rood Rød Röd Rød Punainen
sw Schwarz Black Noir Negro Nero Zwart Sort Svart Svart Musta
vt Violett Violet Violeta Lila Violetto Paars Violet Violett Fiolett Violetti
ws Weiß White Blanc Blanco Bianco Wit Hvid Vit Hvit Valkoinen
6
faltblatt_abbildungen.fm Seite 1 Freitag, 26. November 2010 3:36 15

MagicSpeed CBI 150
DE 2 CAN-Bus Interface
Montage- und Bedienungsanleitung
EN 7 CAN bus interface
Installation and Operating Manual
FR 12 Interface de bus CAN
Instructions de montage et de service
ES 17 Interfaz Bus CAN
Instrucciones de montaje y de uso
IT 22 CAN-Bus Interface
Istruzioni di montaggio e d’uso
NL 27 CAN-bus interface
Montagehandleiding en gebruiks-
aanwijzing
DA 32 CAN-bus-interface
Monterings- og betjeningsvejledning
SV 37 CAN-bus gränssnitt
Monterings- och bruksanvisning
NO 42 CAN-bus-grensesnitt
Monterings- og bruksanvisning
FI 47 CAN-väyläliittymä
Asennus- ja käyttöohje
_IA_Can Interface.book Seite 1 Montag, 29. November 2010 5:02 17

Sicherheits- und Einbauhinweise MagicSpeed CBI 150
2
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig
durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des
Systems an den Nutzer weiter.
Inhaltsverzeichnis
1 Sicherheits- und Einbauhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3 Bestimmungsgemäßer Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4 Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5 CAN-Bus Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6 CAN-Bus Interface anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
7 Gewährleistung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
8 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1 Sicherheits- und Einbauhinweise
Siehe Abb. 1
Die folgenden Texte ergänzen die Abbildungen auf dem Beiblatt lediglich. Sie
alleine sind keine vollständigen Einbau- und Bedienhinweise! Bitte beachten
Sie unbedingt die Abbildungen auf dem Beiblatt!
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschrie-
benen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender Punkte:
zBeschädigungen am Produkt durch mechanische Einflüsse
zVeränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
zVerwendung für andere als die in der Anleitung beschriebenen Zwecke
AzBeachten Sie die geltenden gesetzlichen Vorschriften.
zInstallieren Sie das System im Fahrzeuginnenraum.
zBefestigen Sie das System so, dass sie sich unter keinen Umständen
(scharfes Abbremsen, Verkehrsunfall) lösen und zu Verletzungen der
Fahrzeuginsassen führen können.
zMontieren Sie das System nicht im Wirkungsbereich eines Airbags.
Sonst besteht Verletzungsgefahr, wenn der Airbag auslöst.
zHalten Sie einen ausreichenden Abstand zu starken Wärmequellen ein.
zDie Steuerelektronik darf keiner Feuchtigkeit ausgesetzt sein
zDer Anschluss des Geräts an sonstige, von den Vorgaben abweichende
Spannungen kann zu Gefahrsituationen führen.
_IA_Can Interface.book Seite 2 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 Lieferumfang
3
zNach einer Aktualisierung des Datenprotokolls durch den Fahrzeug-
hersteller funktioniert das Gerät eventuell nicht länger vorschriftsgemäß.
2 Lieferumfang
Siehe Abb. 2
3 Bestimmungsgemäßer Gebrauch
MagicSpeed CBI 150 (Artikel-Nr. 9101400060) ist ein Interface zur Umwandlung di-
gitaler CAN-Bus Signale in analoge Signale. CBI 150 dekodiert die Digitalsignale der
Bordelektrik eines Fahrzeugs und liefert an den Ausgängen Analogsignale.
MagicSpeed CBI 150 ist zum Einbau in Pkw mit CAN-Bus-Schnittstelle ausgelegt.
4 Bedienelemente
Siehe Abb. 3
Nr. Menge Bezeichnung Artikel-Nr.
1 1 CAN-Bus Interface 9101400060
2 1 Anschlusskabel
– 1 Fahrzeugliste
Nr. Bezeichnung
1 Status-LED
210-polige Buchse
3 Software-Version des Moduls
_IA_Can Interface.book Seite 3 Montag, 29. November 2010 5:02 17

CAN-Bus Interface MagicSpeed CBI 150
4
5 CAN-Bus Interface
Siehe Abb. 4
6 CAN-Bus Interface anschließen
IHINWEIS
Die Belegung des OBD-II-Steckers finden Sie in Abb. 6.
Ergänzung zu Abb. 5
➤Stellen Sie vor dem Einbau sicher, dass die von Ihnen benötigten Ausgangs-
signale für Ihr Fahrzeug von CBI150 zur Verfügung gestellt werden können.
Eine detaillierte Fahrzeugliste finden Sie unter:
htp://www.dometic-waeco.de/cbi150.
IHINWEIS
Verbinden Sie die Leitungen nur mit den CAN-Bus-Leitungen im Fahrzeug,
die in der Fahrzeugliste angegebenen sind.
➤Verbinden Sie die weiße und die blaue Ader mit den CAN-Bus-Leitungen, wie in
der Fahrzeugliste beschrieben.
➤Stecken Sie den Stecker des Anschlusskabels in die Buchse am CAN-Bus In-
terface.
➤Schalten Sie die Zündung ein.
✓Die Status-LED zeigt den Zustand des Systems an.
Nr. Bezeichnung
1 Pinkfarbene Ader: Signal „Handbremse betätigt“
2Braune Ader: Signal „Rückwärtsgang eingelegt“
3 Violette Ader: Signal „Zündung eingeschaltet“
4Grüne Ader: Geschwindigkeitsignal des Tachometers
5 Gelbe Ader: Drehzahlsignal
6Orange Ader: Signal „Kupplung getreten“
7 Weiße Ader: Anschluss an CAN High
8Blaue Ader: Anschluss an CAN Low
9 Schwarze Ader: Anschluss an Masse
10 Rote Ader: Anschluss an eine Leitung, die mit höchstens 5 A abgesichert ist
_IA_Can Interface.book Seite 4 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 Gewährleistung
5
Status-LED blinkt: das Fahrzeug wurde erkannt
Sie können das CAN-Bus Interface verwenden.
Sie können die Funktionalität wie folgt prüfen:
➤Schalten Sie die Zündung und alle Verbraucher aus.
➤Ziehen Sie den Zündschlüssel ab.
➤Schließen und verriegeln Sie alle Fahrzeugtüren.
✓Nach einer Verzögerungszeit (fahrzeugabhängig) erlischt die Status-LED.
Status-LED leuchtet: das Fahrzeug wurde nicht erkannt
➤Prüfen Sie, ob:
– das gewünschte Fahrzeug in der Fahrzeugliste enthalten ist
– die CAN-Bus-Leitungen korrekt angeschlossen sind
– die CAN-Bus-Leitungen an der richtigen Stelle im Fahrzeug (siehe Fahrzeug-
liste) abgegriffen werden
Status-LED ist ausgeschaltet
➤Prüfen Sie, ob:
– die Spannungsversorgung 12 V beträgt
– die CAN-Bus-Leitungen korrekt angeschlossen sind
7 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden
Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe
Rückseite der Anleitung) oder an Ihren Fachhändler.
Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgendes ein-
schicken:
zdefekte Komponenten,
zeine Kopie der Rechnung mit Kaufdatum,
zeinen Reklamationsgrund oder eine Fehlerbeschreibung.
8 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
MWenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie
sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über
die zutreffenden Entsorgungsvorschriften.
_IA_Can Interface.book Seite 5 Montag, 29. November 2010 5:02 17

Technische Daten MagicSpeed CBI 150
6
9 Technische Daten
Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefer-
möglichkeiten vorbehalten.
MagicSpeed CBI 150
Artikel-Nr.: 9101400060
Anschlussspannung: 12 V
Stromaufnahme (bei 12 V): maximal 0,5 A
Ruhestromaufnahme: max. 1 mA
Betriebstemperatur: –40 °C bis +85 °C
Zulassung:
11
_IA_Can Interface.book Seite 6 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 Safety and installation instructions
7
Please read this manual carefully before installing and starting up, and store it
in a safe place. If you pass on the system to another person, hand over this in-
struction manual along with it.
Table of contents
1 Safety and installation instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3 Intended use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4 Control elements. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 CAN bus interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6 Connecting the CAN bus interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7 Guarantee. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
9 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
1 Safety and installation instructions
See Abb. 1
The following texts are only a supplement to the illustrations on the supple-
mentary sheet. They do not contain the full installation and operating instruc-
tions. Please observe the illustrations on the supplementary sheet.
Please observe the prescribed safety instructions and stipulations from the ve-
hicle manufacturer and service workshops.
The manufacturer will not be held liable for claims for damage resulting from the fol-
lowing:
zDamage to the product resulting from mechanical influences and excess voltage
zAlterations to the product without express permission from the manufacturer
zUse for purposes other than those described in the operating manual
AzObserve the applicable legal regulations.
zInstall the system in the vehicle interior.
zSecure the system in such a way that it cannot become loose under any
circumstances (sudden braking, accidents) and cause injuries to the
occupants of the vehicle.
zDo not fit the system where an airbag may open. This could cause injury
if the airbag deploys.
zMaintain a sufficient interval to intense sources of heat.
zDo not expose the control electronics to moisture.
_IA_Can Interface.book Seite 7 Montag, 29. November 2010 5:02 17

Scope of delivery MagicSpeed CBI 150
8
zConnecting the device to other operating voltages than those specified
may cause hazardous situations.
zAfter a data protocol update by the vehicle manufacturer, the device may
no longer function according to the instructions.
2 Scope of delivery
See Abb. 2
3 Intended use
MagicSpeed CBI 150 (item no. 9101400060) is an interface for converting digital
CAN bus signals into analogue signals. CBI 150 decodes the digital signals from the
on-board vehicle electronics and transmits analogue signals to the outputs.
MagicSpeed CBI 150 is designed for installation in passenger vehicles with a CAN
bus port.
4 Control elements
See Abb. 3
No. Quantity Designation Item no.
1 1 CAN bus interface 9101400060
2 1 Connection cable
– 1 Vehicle list
No. Designation
1 Status LED
210-pin socket
3 Software version for the module
_IA_Can Interface.book Seite 8 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 CAN bus interface
9
5 CAN bus interface
See Abb. 4
6 Connecting the CAN bus interface
INOTE
The configuration of the OBD-II plug can be found in Abb. 6.
Supplementary to Abb. 5
➤Before installation, make sure that the output signals you need for your vehicle
are available from CBI150.
You can find a detailed vehicle list at:
htp://www.dometic-waeco.de/cbi150.
INOTE
Only connect the cables to the CAN bus cables in the vehicle which are
specified in the vehicle list.
➤Connect the white and the blue cables with the CAN bus cables as described in
the vehicle list.
➤Insert the plug of the connection cable into the socket of the CAN bus interface.
➤Switch on the ignition.
✓The status LED indicates the system status.
No. Designation
1 Pink cable: “Handbrake applied” signal
2Brown cable: “Reverse gear engaged” signal
3 Violet cable: “Ignition switched on” signal
4Green cable: Speedometer signal
5 Yellow cable: Engine speed signal
6Orange cable: “Clutch applied” signal
7 White cable: Connection to CAN High
8Blue cable: Connection to CAN Low
9 Black cable: Connection to earth
10 Red cable: Connection to a cable which is protected with max. 5 A
_IA_Can Interface.book Seite 9 Montag, 29. November 2010 5:02 17

Guarantee MagicSpeed CBI 150
10
Status LED flashes: the vehicle type has been recognised
You can use the CAN bus interface.
You can test the functions as follows:
➤Switch the ignition and all the consumer units off.
➤Remove the ignition key.
➤Close and lock all the vehicle doors.
✓The status LED goes out after a delay time (depending on the model).
Status LED is lit: the vehicle type is not recognised
➤Check whether:
– the vehicle type is included in the vehicle list.
– the CAN bus cables are correctly connected.
– the CAN bus cables are detected in the right position in the vehicle (see ve-
hicle list)
Status LED is switched off
➤Check whether:
– the power supply is 12 V
– the CAN bus cables are correctly connected.
7Guarantee
The statutory warranty period applies. If the product is defective, please contact the
manufacturer's branch in your country (see the back of the instruction manual for the
addresses) or your retailer.
For repair and guarantee processing, please send the following items:
zDefect components
zA copy of the receipt with purchasing date
zA reason for the claim or description of the fault
8Disposal
➤Place the packaging material in the appropriate recycling waste bins wherever
possible.
MIf you wish to finally dispose of the product, ask your local recycling centre
or specialist dealer for details about how to do this in accordance with the
applicable disposal regulations.
_IA_Can Interface.book Seite 10 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 Technical data
11
9 Technical data
Different versions, technical modifications and delivery options reserved.
MagicSpeed CBI 150
Item no.: 9101400060
Voltage: 12 V
Power consumption (at 12 V): maximum 0.5 A
Quiescent current consumption: max. 1 mA
Operating temperature: –40 °C to +85 °C
Certification:
11
_IA_Can Interface.book Seite 11 Montag, 29. November 2010 5:02 17

Consignes de sécurité et instructions de montage MagicSpeed CBI 150
12
Veuillez lire ce manuel avec attention avant le montage et la mise en service,
puis le conserver. En cas de revente du système, veuillez le transmettre au
nouvel acquéreur.
Table des matières
1 Consignes de sécurité et instructions de montage. . . . . . . . . . . . . . . . . . . 12
2 Contenu de la livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
3 Usage conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4 Eléments de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5 Interface de bus CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6 Raccordement interface de bus CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
8 Elimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
9 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1 Consignes de sécurité et instructions de montage
Voir Abb. 1
Les textes suivants ne font que compléter les illustrations en annexe. Il ne
s'agit pas d'instructions complètes de montage et d'utilisation ! Veuillez impé-
rativement respecter les illustrations en annexe !
Respectez les consignes de sécurité et autres prescriptions imposées par le
fabricant du véhicule et par les professionnels de l'automobile !
Le fabricant décline toute responsabilité en cas de dommages causés par :
zdes influences mécaniques et des surtensions ayant endommagé le matériel
zdes modifications apportées au produit sans autorisation explicite de la part du
fabricant
zune utilisation différente de celle décrite dans la notice
AzRespectez les consignes légales en vigueur.
zInstallez le système dans l'habitacle du véhicule.
zFixez le système de manière à ce qu’il ne puisse en aucun cas (freinage
violent, accident) se détacher et blesser les occupants du véhicule.
zN'installez pas le système dans le champ d'action d'un airbag. Il risque-
rait de blesser les passagers en cas d'enclenchement de l'airbag.
zVeillez à respecter un écart suffisant par rapport aux fortes sources de
chaleur.
_IA_Can Interface.book Seite 12 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 Contenu de la livraison
13
zVeillez à ce que l'électronique de commande ne soit pas exposée à l'hu-
midité.
zLe raccordement de l'appareil à des tensions ne correspondant pas à
celles indiquées peut entraîner des situations dangereuses.
zEn cas d'actualisation du protocole de données par le constructeur du
véhicule, il est possible que l'appareil ne fonctionne plus de manière con-
forme.
2 Contenu de la livraison
Voir Abb. 2
3 Usage conforme
MagicSpeed CBI 150 (n° d'article 9101400060) est une interface permettant de
transformer les signaux numériques de bus CAN en signaux analogiques. CBI 150
décode les signaux numériques de l'électronique de bord d'un véhicule et transmet
des signaux analogiques aux sorties.
MagicSpeed CBI 150 est conçu pour être monté dans des véhicules de tourisme à
interface de bus CAN.
4 Eléments de commande
Voir Abb. 3
Nº Quantité Désignation N° d'article
1 1 Interface de bus CAN 9101400060
2 1 Câble de raccordement
– 1 Liste de véhicules
Nº Désignation
1 LED d'état
2Prise femelle à 10 pôles
3 Version logicielle du module
_IA_Can Interface.book Seite 13 Montag, 29. November 2010 5:02 17

Interface de bus CAN MagicSpeed CBI 150
14
5 Interface de bus CAN
Voir Abb. 4
6 Raccordement interface de bus CAN
IREMARQUE
Vous trouverez l'affectation du connecteur OBD-II à la Abb. 6.
Complément de Abb. 5
➤Avant le montage, assurez-vous que CBI150 peut vous fournir les signaux de
sortie dont vous avez besoin pour votre véhicule.
Vous trouverez une liste détaillée des véhicules sur :
htp://www.dometic-waeco.de/cbi150.
IREMARQUE
Raccordez les câbles uniquement aux câbles de bus CAN du véhicule indi-
qués dans la liste des véhicules.
➤Raccordez les câbles blanc et bleu aux câbles de bus CAN comme indiqué dans
la liste des véhicules.
➤Enfoncez le connecteur du câble de raccordement dans la douille de l'interface
de bus CAN.
➤Mettez le contact.
✓La LED indique l'état du système.
Nº Désignation
1 Fil rose : signal « Frein à main actionné »
2Fil marron : signal « Marche arrière enclenchée »
3 Fil violet : signal « Contact allumé »
4Fil vert : signal de vitesse du compteur de vitesse
5 Fil jaune : signal du régime
6Fil orange : signal « Pédale d'embrayage actionnée »
7 Fil blanc : raccordement à CAN High
8Fil bleu : raccordement à CAN Low
9 Fil noir : raccordement à la masse
10 Fil rouge : raccordement à un câble dont le fusible de protection est au maximum de
5A
_IA_Can Interface.book Seite 14 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 Garantie
15
La LED d'état clignote : le véhicule a été reconnu
Vous pouvez utiliser l'interface de bus CAN.
Vous pouvez vérifier le fonctionnement de la manière suivante :
➤Eteignez l'allumage et tous les consommateurs de courant.
➤Retirez la clé de contact.
➤Fermez et verrouillez toutes les portières du véhicule.
✓Après un temps de délai (selon le véhicule), la LED d'état s'éteint.
La LED d'état s'allume : le véhicule n'a pas été reconnu
➤Vérifiez si :
– le véhicule souhaité figure sur la liste des véhicules
– les lignes du bus CAN sont correctement raccordées
– les lignes du bus CAN sont captées au bon endroit du véhicule (voir liste des
véhicules)
La LED d'état est éteinte
➤Vérifiez si :
– l'alimentation électrique est bien de 12 V
– les lignes du bus CAN sont correctement raccordées
7Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous
adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du
présent manuel) ou à votre revendeur spécialisé.
Pour toute réparation ou autre prestation de garantie, veuillez joindre à l'appareil les
documents suivants :
zcomposants défectueux,
zune copie de la facture avec la date d'achat,
zle motif de la réclamation ou une description du dysfonctionnement.
8 Elimination
➤Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet
effet.
MLorsque vous mettrez votre produit définitivement hors service, informez-
vous auprès du centre de recyclage le plus proche ou auprès de votre
revendeur spécialisé sur les prescriptions relatives au retraitement des
déchets.
_IA_Can Interface.book Seite 15 Montag, 29. November 2010 5:02 17

Caractéristiques techniques MagicSpeed CBI 150
16
9 Caractéristiques techniques
Spécifications sous réserve de modifications dues à la réglementation, à l'évolution
technique des produits et aux possibilités de livraison.
MagicSpeed CBI 150
N° d'article : 9101400060
Tension de raccordement : 12 V
Intensité absorbée (à 12 V) : maximum 0,5 A
Intensité absorbée au repos : max. 1 mA
Température de fonctionnement : –40 °C à +85 °C
Certification :
11
_IA_Can Interface.book Seite 16 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 Indicaciones relativas a la seguridad e instalación
17
Lea atentamente estas instrucciones antes del montaje y de la puesta en fun-
cionamiento del aparato y consérvelas en un lugar seguro para futuras consul-
tas. En caso de vender o entregar el sistema a otra persona, entregue también
estas instrucciones.
Índice
1 Indicaciones relativas a la seguridad e instalación. . . . . . . . . . . . . . . . . . . 17
2 Volumen de entrega . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3 Uso adecuado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4 Elementos de mando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5 Interfaz Bus CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
6 Conectar la interfaz Bus CAN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7 Garantía legal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
8 Gestión de residuos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
9 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1 Indicaciones relativas a la seguridad e instalación
Véase la Abb. 1
Los siguientes textos únicamente complementan las figuras de la hoja adjun-
ta. ¡Estos textos de por sí no constituyen unas instrucciones completas de
montaje y uso! ¡Es absolutamente necesario observar las figuras representa-
das en la hoja adjunta!
Tenga en cuenta las indicaciones de seguridad y la documentación suminis-
trada por el fabricante y el taller del vehículo.
El fabricante no se hace responsable de los daños causados como consecuencia de:
zdaños en el producto debido a influencias mecánicas y sobretensiones
zmodificaciones realizadas en el producto sin el expreso consentimiento del fa-
bricante
zutilización del aparato para fines distintos a los descritos en las instrucciones.
AzCumpla siempre las normas legales vigentes.
zInstale el sistema en el interior del vehículo.
zFije correctamente el sistema para que no se pueda soltar bajo ninguna
circunstancia (frenadas bruscas, accidentes) y pueda lesionar a los
ocupantes del vehículo.
zNo monte el sistema en el campo de acción del airbag. De lo contrario,
se correría peligro de sufrir lesiones si el airbag llegara a abrirse.
_IA_Can Interface.book Seite 17 Montag, 29. November 2010 5:02 17

Volumen de entrega MagicSpeed CBI 150
18
zMantenga una distancia suficiente respecto a fuentes de calor demasia-
do potentes.
zLa electrónica de control no debe estar expuesta a la humedad.
zSi se conecta el aparato a otras tensiones diferentes de la especificada,
se podrían producir situaciones de peligro.
zSi el fabricante del vehículo actualiza el protocolo de datos, puede ocu-
rrir que el aparato ya no funcione correctamente.
2 Volumen de entrega
Véase la Abb. 2
3 Uso adecuado
MagicSpeed CBI 150 (n.° de artículo 9101400060) es una interfaz para convertir se-
ñales digitales de Bus CAN en señales analógicas. CBI 150 decodifica las señales
digitales del sistema eléctrico de a bordo de un vehículo y envía a las salidas señales
analógicas.
MagicSpeed CBI 150 está diseñado para turismos con interfaz Bus CAN.
4 Elementos de mando
Véase la Abb. 3
N.° Cantidad Denominación N.° de artículo
1 1 Interfaz Bus CAN 9101400060
2 1 Cable de conexión
– 1 Lista de vehículos
N.° Denominación
1 LED de estado
2Clavija de 10 polos
3 Versión de software del módulo
_IA_Can Interface.book Seite 18 Montag, 29. November 2010 5:02 17

MagicSpeed CBI 150 Interfaz Bus CAN
19
5 Interfaz Bus CAN
Véase la Abb. 4
6 Conectar la interfaz Bus CAN
INOTA
La asignación de los pines OBD-II la encontrará en Abb. 6.
Complementa la Abb. 5
➤Antes del montaje asegúrese de que están disponible las señales de salida que
usted necesita para su vehículo de CBI150.
Encontrará una lista detallada de vehículos en:
htp://www.dometic-waeco.de/cbi150.
INOTA
Conecte los cables solo a los cables de Bus CAN del vehículo que se indi-
can en la lista de vehículos.
➤Conecte el hilo conductor blanco y el azul a los cables de Bus CAN tal como se
describe en la lista de vehículos.
➤Introduzca la clavija del cable de conexión en la clavija hembra de la interfaz
Bus CAN.
➤Conecte el encendido.
✓El LED de estado muestra el estado del sistema.
N.° Denominación
1 Hilo conductor rosa: señal “Freno de mano accionado”
2Hilo conductor marrón: señal “Marcha atrás engranada”
3 Hilo conductor violeta: señal “Encendido activado”
4Hilo conductor verde: señal de velocidad del velocímetro
5 Hilo conductor amarillo: señal de velocidad
6Hilo conductor naranja: señal “Embrague separado”
7 Hilo conductor blanco: conexión a CAN High
8Hilo conductor azul: conexión a CAN Low
9 Hilo conductor negro: conexión a masa
10 Hilo conductor rojo: conexión a un cable conductor con una protección máxima de
5A
_IA_Can Interface.book Seite 19 Montag, 29. November 2010 5:02 17
