Thank you for choosing our appliance. We are sure it will provide you with trouble-free use.
In the following, we would like to familiarise you with some symbols, which we bring to your attention to ensure
the safe and efficient operation of the appliance:
source of danger, in event of improper operation
suggested useful tips to read
information concerning environmental protection
This refrigerator is intended for the storage of food and drinks.
2
Attention!
This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the
appliance.
Any electrical work required to install this appliance should be carried out by a
qualified electrician.
This product should be serviced by an authorised Service Engineer, and only
genuine spare parts should be used.
It is dangerous to alter the specifications or modify this product in any way.
Care must be taken to ensure that the appliance does not stand on the
electrical supply cable.
There are working parts in this product which heat up. Always ensure that there
is adequate ventilation as a failure to do this will result in component failure and
possible content loss. See installation instructions.
Parts which heat up should not be exposed. Wherever possible the back of the
product should be close to a wall but leaving the required distance for
ventilation as stated in the installation instructions.
Before defrosting, cleaning or maintenance work is carried out, be sure to
switch off the appliance and unplug it.
DO NOT USE SHARP INSTRUMENTS to scrape off frost or ice. Under no
circumstances should solid ice be forced off the cooling plate. Solid ice should
be allowed to thaw when defrosting the appliance. See defrost instructions.
This appliance is heavy. Care should be taken when moving it.
Under no circumstances should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may cause injury or more serious
malfunctioning. Refer to your local Service Centre and always insist on genuine
spare parts.
In this appliance the storage of any toxic or explosive substance is forbidden!
Please read these operating instructions carefully before putting the
refrigeration unit into operation. If you later sell or dispose of it, please ensure
that the new owner receives these operating instructions.
Please follow the installation details below carefully. Guarantee is valid for
products installed as described only. (See chapter 4.1.)
GB

3
Attention!
Warranty arrangements are in accordance with EC Directive 44/1999/CE and
the normal conditions applicable in the country concerned.
For warranty or other servicing, such as spare-parts, please contact our Dometic
Service Network.
The warranty does not cover any damage due to improper use.
The warranty does not cover any modifications to the appliance or the use of
non-original Dometic spare-parts.
The warranty does not apply if the installing and operating instructions are not
adhered to.
When contacting Dometic Service Network, please state the model, product
number and serial number. You will find this information on the data plate inside
of the refrigerator.
CONTENTS
1. Unpacking
2. View of the appliance
3. Cleaning
4. Positioning the appliance
4.1. Installation instruction
5. Using the appliance
5.1. Initial operation
5.2. Temperature regulation
5.3. Cooling unit control (CUC)
6. Useful suggestions
7. Defrosting, cleaning and maintenance
7.1. Automatic defrost function
7.2. Interior light
7.3. Automatic Door Control LED (ADC) optional
8. Reversing the door hang
9. Customer service
10. Putting into operation, technical data
10.1. Connecting to electrical mains
11. Environmental protection information
12. Recycling
GB

4
1. Unpacking
After removal from the cardboard packaging, make
sure the appliance is not damaged. If you find damage
to the appliance resulting from transport, report it
immediately to the transportation firm.

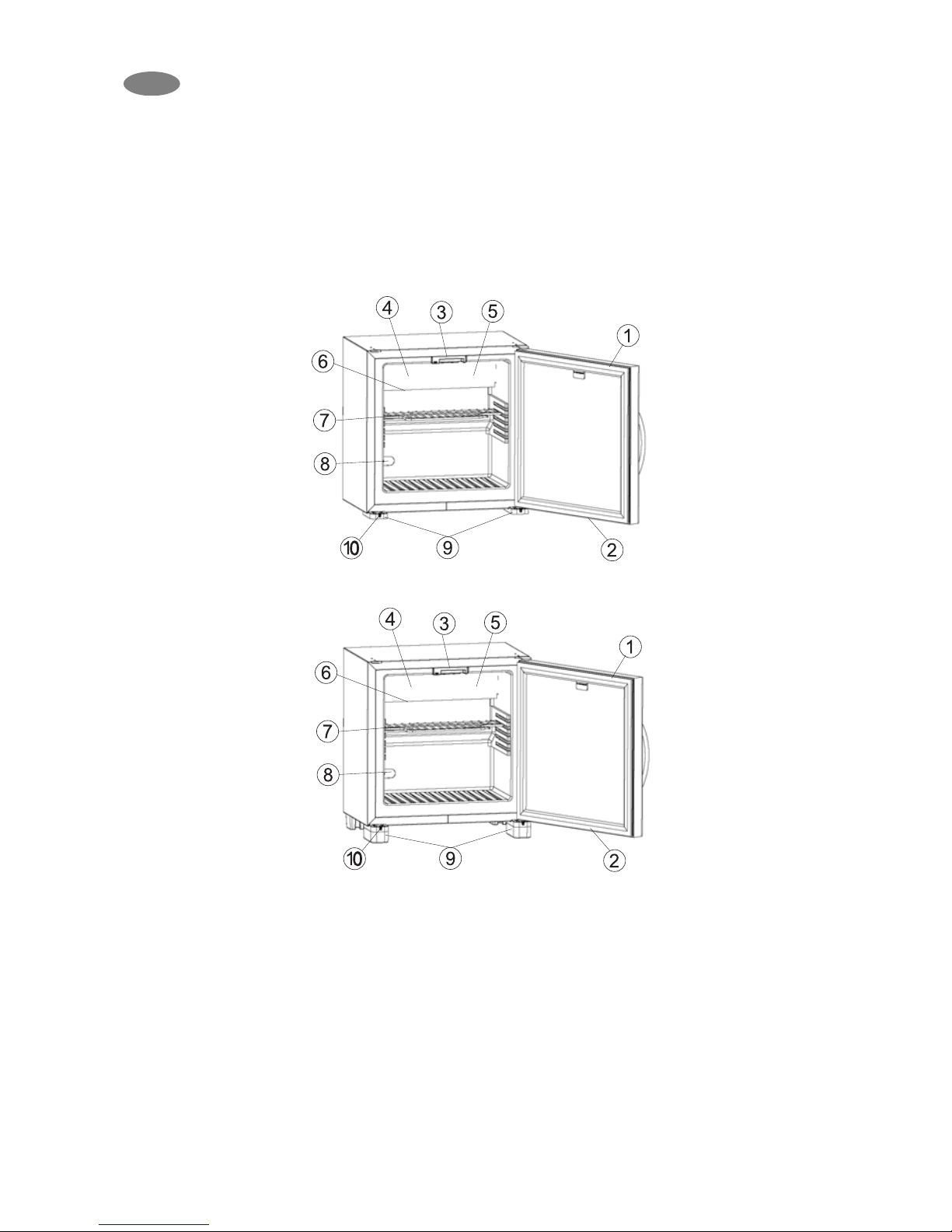

2. View of the appliance
1. Door
2. Door lock (if available)
3. Lamp
4. Evaporator cover
5. Evaporator sensor (behind evaporator)
6. Evaporator
7. Shelves
8. Air sensor
9. Foot
10. ADC LED (if available)
RH 429 LDAG
IN CASE IF YOUR REFRIGERATOR IS EQUIPPED WITH LOCK, DOMETIC ZRT DO NOT ACCEPT
LIABILITY FOR LOSS OR DAMAGE OF KEYS. HOWEVER A COMPLETE LOCK CAN BE SUPPLIED.
GB
Figure 1.

5
3. Cleaning
Clean the refrigerator thoroughly at intervals, as
necessary. Remove the shelves; these, parts,
as well as the cabinet interior and the door should be
washed with a warm solution of sodium bi-carbonate.
Finally wipe over with a cloth rinsed in warm water
only, and dry with a clean cloth. Do not wash any
plastic parts in water that is more than hand warm, and
do not expose them to dry heat. The outside of the
cabinet should be wiped down regularly with a clean,
damp cloth.
NEVER USE STRONG CHEMICALS OR ABRASIVE
CLEANING MATERIALS ON ANY PART OF THE
CABINET.
4. Positioning the appliance
When first using this refrigerator please consider the
following points:
ENSURE REFRIGERATOR IS LEVEL
THE PIPEWORK AT THE BACK GETS HOT IN USE
THE REFRIGERATOR HAS NO 'MOTOR' AND IS
THEREFORE VIRTUALLY SILENT
ALLOW AT LEAST 3 HRS. FOR SIGNS OF
COOLING
During the refrigeration process, the appliance
gives off heat from the condenser (under the
upper part of the rear cover) into the surrounding air.
The more ventilated the condenser is, the more
effective the refrigeration will be.
The other condition for satisfactory operation is that
the appliance is levelled. This could be checked by
placing a glass of water on top of the appliance.
It is important that the appliance is not directly
exposed to radiated heat (sunlight, radiator, near an
oven, etc.).
4.1. Installation instructions
The refrigerator is equipped with an electrically heated
absorption cooling unit which is virtually silent in
operation. The fridge is designed for free-standing
installation, but can be built-in if the following
conditions are complied with to ensure satisfactory
operation and maximum cooling efficiency.
The miniBar can be screwed to the furniture using the
fittings at the bottom. Drive in the screws (figure 2).
At the building-in process please take into
consideration the items listed below.
Figure 2.
IMPORTANT
Please follow the installation details below
carefully. Guarantee is valid for products
installed as described only.

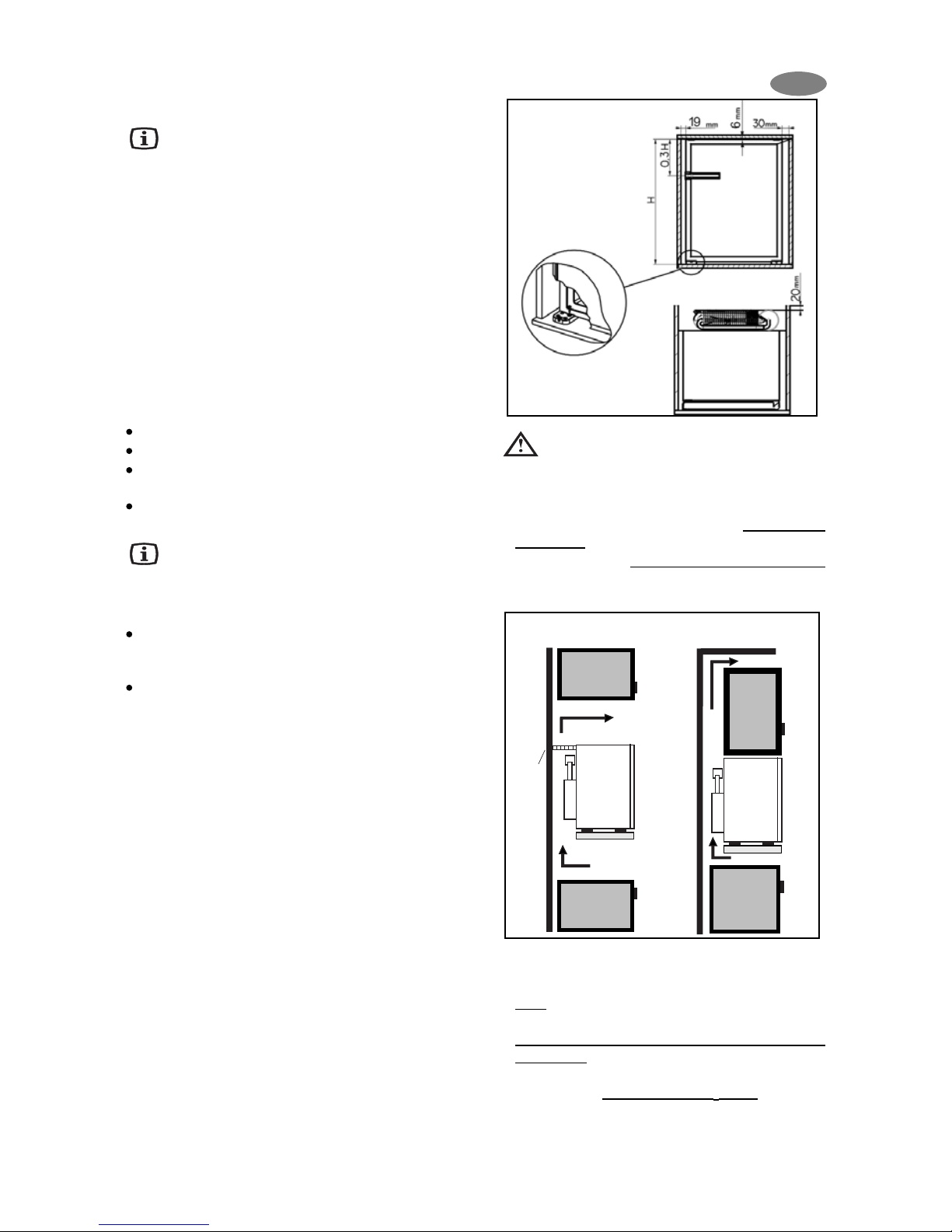

1. The refrigerator must be level both
directions
2. There should be 20 mm clearance to the wall

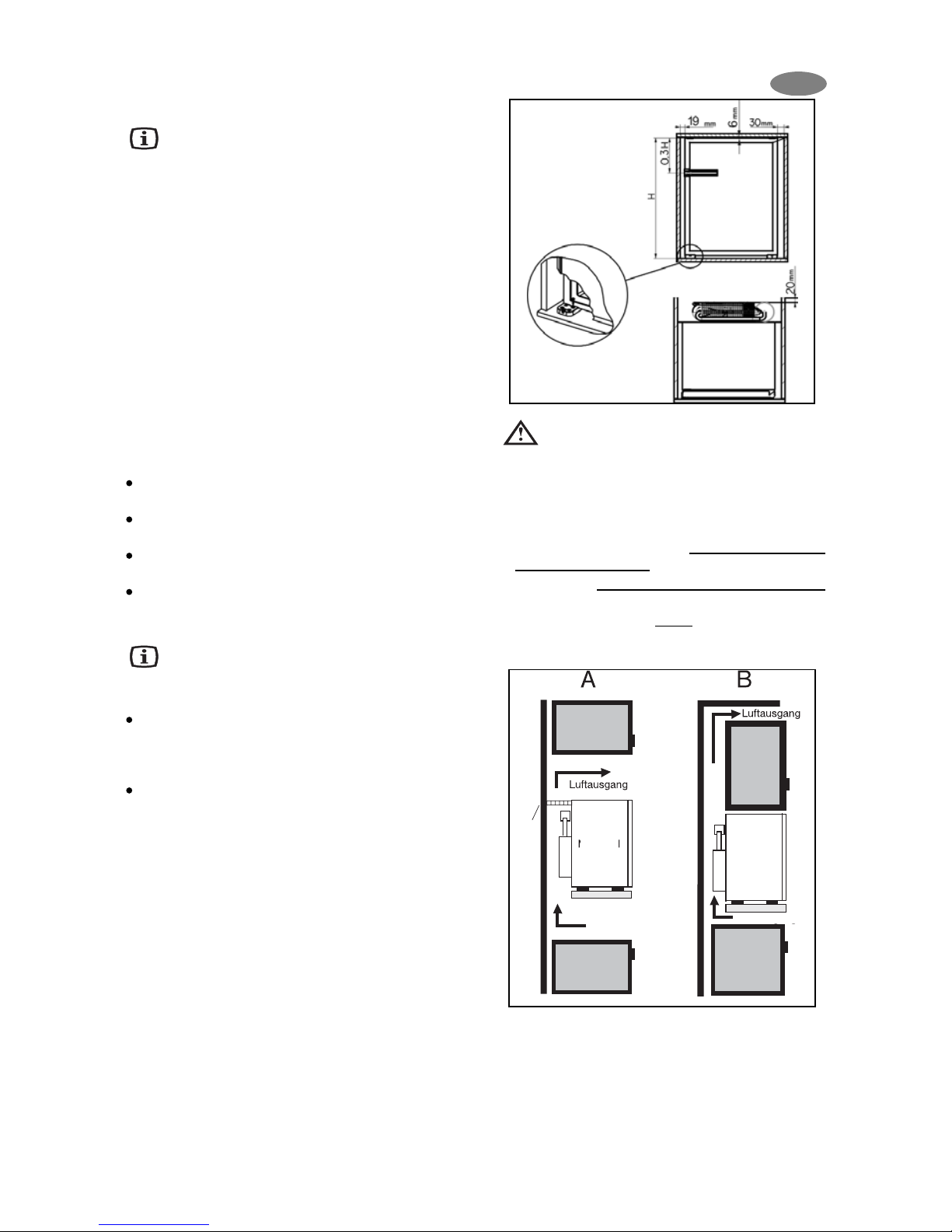

3. Ventilation must be provided as shown in
alternatives A, B, C or D (fig. 3-4)
Figure 3.
4. The ventilation duct must at least measure
105 mm x the width of the refrigerator
5. Only the entire cooling unit must project into
the duct as shown
6. Air passing through the duct must not be
preheated by any source of heat
7. Ventilation grills, if used, must have an free
openings of at least 200 cm²each
miniCool
Air in
Air out
Ventilation grille
AB
Air out
Air in
miniCool
miniBar
miniBar
GB

6
Figure 4.
During installation, please ensure the
mains plug is accessible at all times.
5. Using the appliance
To start the refrigerator connect the plug to the socket
outlet. The empty refrigerator needs about 6-7 hours
at normal ambient temperature to reach the proper
temperature in the storage compartment.
5.1. Initial operation
The device must be plugged into a properly earthed
socket.
The miniBar starts automatically with a self-test. If
the electronics do not detect any fault, the LED for
the interior lighting illuminates for 2 seconds after
approxiametly 10 seconds. If a fault is detected, the
illumination changes to a continuous flashing light.
If this occurs, please consult your authorised
Customer Service.
5.2. Temperature regulation
The appliance is fitted with a fully automatic electronic
temperature regulator. The inner temperature of the
refrigerator can be set by using the optional 4-button
remote control device. There are 4 different
temperature preset values: 3°C, 5°C, 7°C, and 12°C.
Two buttons of the remote serve for the temperature
setting:
- Yellow button: 3°C and 7°C.
- Blue button: 5°C and 12°C.

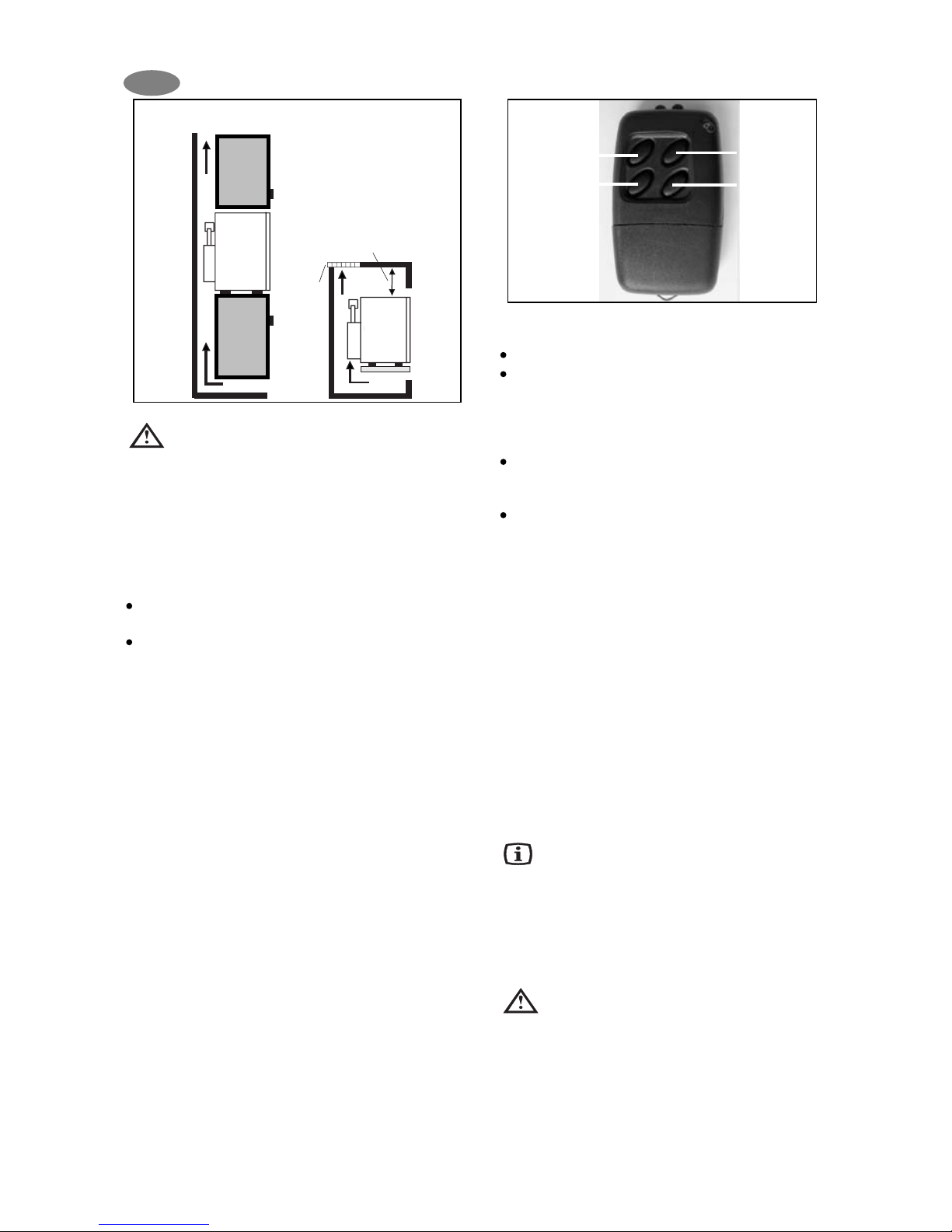

miniCool
min. 60 mm
Ventilation grille
Air in
miniCool
Air in
Air out
CD
Air out
For setting e. g. 7°C, please proceed like this:
Open the door of the appliance.
Hold the remote in front of the door sensor, at a
distance of approx. 10 cm. Push the yellow
button once and count the number of flashes of
the interior LED light. If it flashes 3 times, the
preset has been modified to 3°C.
For having 7°C as desired, push the yellow
button once again. The LED will flash 7 times,
and the temperature preset will be 7°C.
For setting e. g. 12°C, please follow the
procedure as above, this time using the blue
button.
5.3. Cooling unit control (CUC)
The electronic checks the function after every
defrosting period (every 24 hours) by measuring
the evaporator temperature drop. If it registers a
problem the refrigerator will shut down and the
LEDs of the interior light will begin to flash
continously. If this happens you should check
whether the refrigerator has been overloaded, that
the door was properly closed, that the cooling unit
ventilation is correct and that the refrigerator is
levelled. After checking, unplug the refrigerator at
least for 10 seconds and plug in again. This resets
the unit and it will function again. If no sign of
cooling there is a problem and you should then
contact Dometic service.
6. Useful suggestion
Do not overfill the appliance. If possible, always
store pre-cooled food and/or drinks. It is advisable
to leave some space between the products in the
cabinet to ensure efficient and even cooling. If the
shelves are packed too tightly there may be
unacceptable temperature variations.
7. Defrosting, cleaning and
maintenance
Frost will gradually form on the cooling plate and it
must not be allowed to become too thick since it
restricts the cooling.
This miniBar is fitted with a fully automatic
electronic temperature regulator.
miniBar
miniBar
GB
Yellow
button
3°C/7°C
Black
button
Reset
cooling unit
Blue
button
5°C/12°C
Red
button
Red Dot
Reset

7
The frost will melt and the defrost water will run
through the drain tube from the drip channel into an
evaporating vessel located at the bottom rear of the
refrigerator. (Fig. 5) The defrost water will evaporate
automatically into the circulating air and the vessel will
not need emptying.
Figure 5.
To switch off the unit, disconnect the refrigerator from
the electricity supply and leave the cabinet door open.
After defrosting the cabinet interior should be wiped
out with a clean, damp cloth.
7.1. Automatic defrost function
The first defrosting phase commences 39 hours after
the start and lasts for two hours.
After this, the device operates for 22 hours at a time,
followed by a defrosting period of 2 hours.

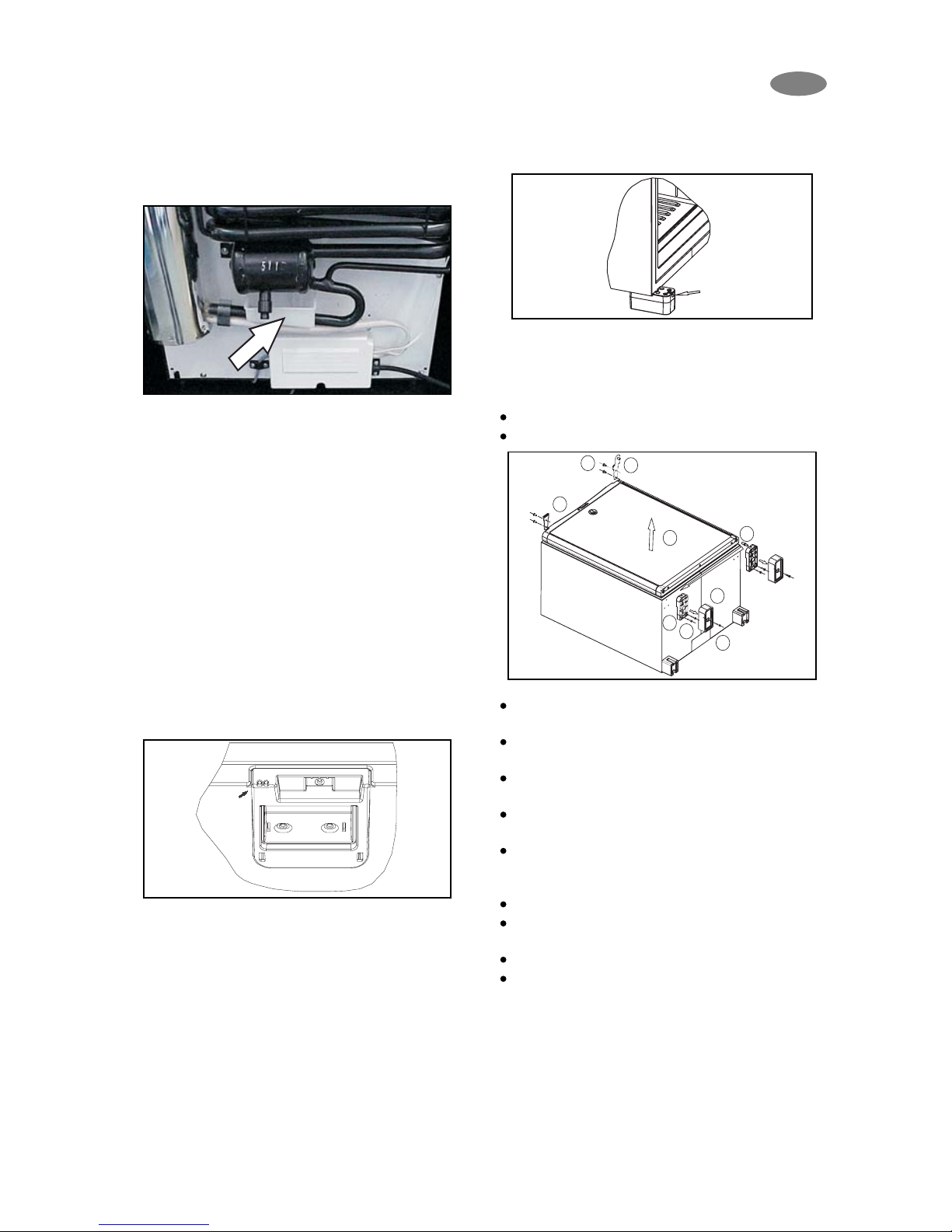

7.2. Interior light (fig. 6.)
Two light-emitting diodes (A) on an electronic PCB
illuminate the cooling compartment when the door is
opened.
Two sensors (B) control whether the door is open or
not and the LEDs and the door control as well will
work accordingly.
Figure 6.
7.3. Automatic Door Control LED (ADC)
(optional)
The LED (Fig. 7.A) mounted to the screw down foot
lower door hinge indicated whether the miniBar door
has been opened. If so then:
1. Open the miniBar, check the content in the
compartement and if necessary, replenish.
B
A
2. Reset the door control signal by helding the
Remote control against the door opening sensor
(Fig. 6. B) and push the button.
3. Close the miniBar.
Figure 7.
8. Reversing the door hang (Fig. 8.)
Reversing is suggested to perform in the following
way, in order to avoid breaking of the hinge bolt:
Disconnect the mains
Lay the appliance down carefully on its back
Figure 8.
Take down the two foot-extension (1) pieces by
removing the two screws (2)
Remove the four screws (4) and take out the two
fixing feet (3)
Remove the four screws (7) the upper hing (5)
and the cover cap (6)
Remove the door (8), together with the upper
hinge (5), from the housing
Insert the upper hinge (attached the miniBar)
and the covering plate in the slot on the opposite
side and secure with four screws (7).
Insert the door on the upper hinge and place it.
Mount the fixing feet (3) with hinge bolts (9)
placed into the opposite side of the feet
Mount the two foot-extension pieces (1)
Check that the door closes easily and is sealed
properly.
4
5
11
22
6
3
8
7
9
A
GB

8

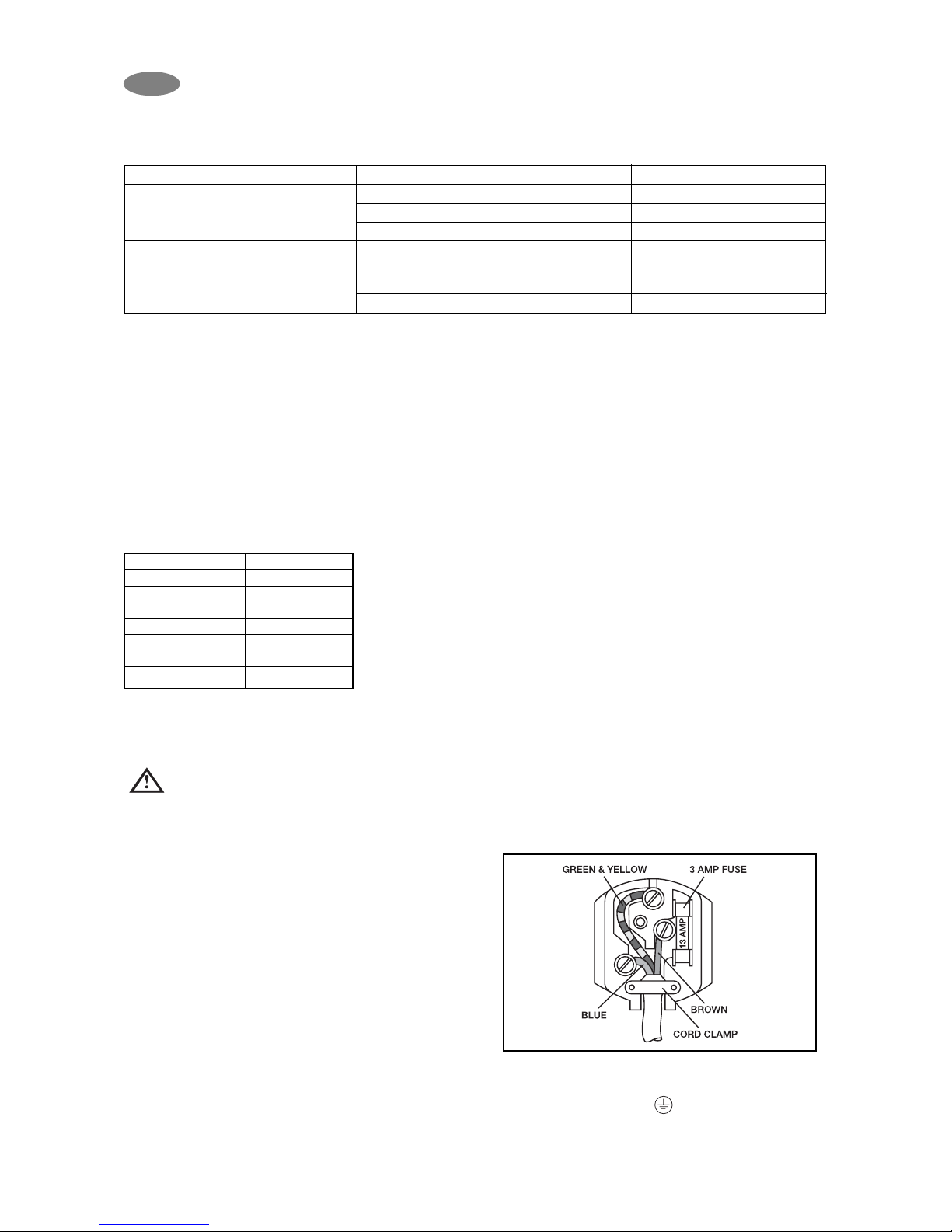

must be used. Should the plug need to be replaced
for any reason, the wires in the mains lead are
coloured in accordance with the following code:
Green and Yellow: Earth
Blue: Neutral
Brown: Live
The wire coloured green and yellow must be
connected to the terminal marked with the letter "E"
or by the earth symbol or coloured green and
yellow.
Model RH 429LDAG
Type MB20-60
Gross volume 20 litres
Mains operation 220 - 240V (AC)
Input 75W
Energy consumption 0,750 kWh/24h
Climate class N
Refrigerant 147g H2O+98g NH3
10. Putting into operation
Technical data:
10.1. Connecting to electrical mains
The appliance may only be operated from
nominal voltage mains as shown on the data
plate. The appliance mains plug may be connected to
a mains socket earthed in accordance with regulations.
Any electrical work required to install this appliance
should be carried out by a qualified electrician or
competent person.
The manufacturer declines any liability should
these safety measures not be observed.
Electrical Requirements
Before switching on, make sure the electricity supply
voltage is the same as that indicated on the appliance
rating plate.
Only for UK:
The appliance is supplied with a 3 Amp plug fitted. In
the event of having to change the fuse in the plug
supplied, a 3 Amp ASTA approved (BS 1362) fuse
9. Customer service
Before you call a service engineer, carry out the
following simple tests:
If after checking all the above points, the refrigerator is
still not working satisfactorily, contact your nearest
service engineer. State the problem, model, product-
and serial-number.
Problem
The appliance does not cool sufficiently
The appliance does not cool at all.
Possible cause
Too much food to be cooled was put in.
Door is not shut properly.
Internal air circulation is restricted.
CUC system stopped the operation.
Plug is not connected to the mains socket
properly
There is no voltage in the mains socket.
Solution
Put in less food to be be cooled.
Check if the door is shut.
Provide inside cool air circulation.
See operating instruction 5.3.
Check if the connection is
proper.
Check if there is voltage.
(Details of the model, product- and serial-number
are to be found on the data label in the top left of the
inside compartment.)
In the event of a fault developing, contact your
nearest Service Centre-see local telephone
directory.
www.dometic.com
* The energy consumption is measured at 12°C at 25°C environment
temperature (cellar).
GB

9
The wire coloured blue must be connected to the
terminal "N" or coloured black.
The wire coloured brown must be connected to the
terminal marked "L" or coloured red.
Upon completion there must be no cut, or stray
strands of wire present and the cord clamp must be
secure over the outer sheath.
11. Environmental protection
information
Ammonia (natural hydrogen and nitrogen compound)
is used as a refrigerating agent in the refrigeration unit.
The ozone-friendly cyclopentane is activated as a
motive agent for the PU foam insulation.
Sodium chromate is used for corrosion protection
(less than 2 weight % of the coolant).
12. Recycling
After unpacking the appliance, the packing materials
should be delivered to a local collection site. At the
end of its useful lifetime, the appliance should be
delivered to a specialized collection and reprocessing
firm, which reclaims the usable materials. The rest is
properly destroyed.
Appliances bearing this symbol must be
deposited at the designated local
reception point for the disposal of
electrical and electronic equipment.
It is not permitted that this product be
disposed of by way of the normal
household refuse collection system.
Dometic refrigerators bear this symbol on the
specifications plate (data plate) to be found in the
interior of the unit.
This appliance complies with the following EEC
directives:
LVD-Directive 73/23/EEC with amendment
90/683/EEC
EMC-Directive 89/336/EEC
RoHS - Directive 2002/95/EC
GB

10
D
Vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Wir hoffen, es wird Ihnen jahrelang
zuverlässige Dienste leisten. In dieser Anleitung möchten wir Sie mit einigen Symbolen vertraut machen, die
Ihnen beim sicheren und effizienten Einsatz des Geräts helfen werden:
Gefahr bei unsachgemäßem Einsatz des Geräts
Empfehlungen für die Benutzung des Geräts
Informationen zum Umweltschutz
Dieses Kühlgerät dient ausschließlich der Aufbewahrung von Speisen und Getränken.
Achtung!
Dieses Gerät ist nicht für die Benutzung von Personen (auch Kindern) mit
physischen, sensorischen oder mentalen Beeinträchtigungen oder Mangel an
Erfahrung und Wissen vorgesehen. Außer, die für sie verantwortliche Person
gibt ihnen Anleitung und Beaufsichtigt sie. Kinder sollten Beaufsichtigt werden
um sicher zu stellen, dass sie nicht mit dem Gerät spielen.
Notwendige Arbeiten an der Elektrik zur Installation dieses Geräts dürfen nur
von einem qualifizierten Elektriker durchgeführt werden.
Notwendige Wartungsarbeiten müssen von einem Elektriker durchgeführt und
es dürfen ausschließlich Originalersatzteile verwendet werden.
Es kann gefährlich sein, das Gerät oder einzelne Komponenten in irgendeiner
Weise zu verändern.
Achten Sie darauf, dass das Netzkabel niemals unter dem Gerät eingeklemmt
wird
Einige Komponenten im Geräteinnern heizen sich im Betrieb auf. Stellen Sie
sicher, dass stets ausreichend Luftzirkulation zur Verfügung steht, da das Gerät
sonst beschädigt werden kann und der Inhalt verdirbt. Siehe auch
Installationsanweisungen.
Heiße Gerätekomponenten dürfen nicht frei zugänglich sein. Stellen Sie das
Gerät daher mit der Rückwand gegen eine Wand. Halten Sie dabei aber den in
den Installationsanweisungen angegebenen Mindestabstand ein, damit die
erforderliche Luftzirkulation gewährleistet ist.
Ziehen Sie vor dem Abtauen, der Reinigung oder Wartungsarbeiten stets den
Netzstecker.
Schaben Sie das Eis NICHT MIT EINEM SPITZEN GEGENSTAND ab. Entfernen
Sie fest sitzendes Eis niemals mit Gewalt von den Kühlrippen. Lassen Sie es in
Ruhe abtauen. Siehe dazu Abtauanweisungen.
Das Gerät hat ein beträchtliches Gewicht. Seien Sie vorsichtig, wenn Sie es
bewegen.
Versuchen Sie niemals, das Gerät selbst zu reparieren. Reparaturen durch
fachfremde Personen können zu Verletzungen oder zu Schäden am Gerät
führen. Wenden Sie sich an Ihren örtlichen Händler und verlangen Sie
ausdrücklich Originalersatzteile.
Die Lagerung von giftigen oder explosiven Stoffen in dem Kühlgerät ist nicht
gestattet!
Bitte lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät einsetzen. Sollten
Sie das Gerät weiter verkaufen oder entsorgen, übergeben Sie bitte diese
Anleitung dem neuen Besitzer.
Bitte beachten Sie die folgenden Installationsanweisungen genau.
Garantieleistungen können nur in Anspruch genommen werden, wenn die
Installation gemäß den Installationsanweisungen erfolgt. (siehe Kapitel 4.1)

11
D
INHALT
1. Auspacken des Geräts
2. Ansicht des Geräts
3. Reinigung
4. Aufstellung des Geräts
4.1. Installationsanweisungen
5. Einsatz des Geräts
5.1. Erste Inbetriebnahme
5.2. Temperaturregelung
5.3. Steuerung der Kühleinheit (CUC)
6. Nützliche Hinweise
7. Abtauen, Reinigung und Wartung
7.1. Automatische Abtaufunktion
7.2. Innenbeleuchtung
7.3. LED der automatischen Türkontrolle (ADC), (optional)
8. Umkehrung des Türanschlags
9. Kundendienst
10. Inbetriebnahme, Technische Daten
10.1. Anschluss an das Stromnetz
11. Informationen zum Umweltschutz
12. Recycling
Achtung!
Die Garantiebedingungen entsprechen der EU-Richtlinie 44/1999/CE und den
im jeweiligen Bestimmungsland geltenden Gesetzen.
Bei Fragen zu Garantie und Kundendienst sowie für Ersatzteile wenden Sie sich
bitte an unser Dometic Servicenetzwerk.
Die Garantie deckt keine Schäden durch unsachgemäße Benutzung ab.
Die Garantie deckt keine Änderungen am Gerät oder den Einsatz nicht-
originaler Ersatzteile von Dometic ab.
Die Garantie erlischt, wenn das Gerät nicht gemäß den Anweisungen installiert
und benutzt wird.
Nennen Sie bitte das Modell sowie die Produkt- und die Seriennummer des
Geräts, wenn Sie sich mit dem Dometic Servicenetzwerk in Verbindung setzen.
Diese Informationen finden Sie auf dem Typenschild im Innern des Kühlgerätes.

12
D
1. Auspacken des Geräts
Entfernen Sie den Verpackungskarton und prüfen Sie,
ob das Gerät Schäden aufweist. Bei
Transportschäden wenden Sie sich bitte umgehend
an das Transportunternehmen.
2. Ansicht des Geräts
1. Tür
2. Türschloss (falls vorhanden)
3. Innenbeleuchtung
4. Vorplatte Verdampfer
5. Verdampfersensor (hinter dem Verdampfer)
6. Verdampfer
7. Einlegeböden
8. Luftsensor
9. Bodenrahmen
10. ADC-LED (falls vorhanden)
Abbildung 1.
FALLS IHR KÜHLGERÄT MIT EINEM TÜRSCHLOSS AUSGESTATTET IST, ÜBERNIMMT DOMETIC ZRT
KEINE HAFTUNG FÜR VERLOREN GEGANGENE ODER BESCHÄDIGTE SCHLÜSSEL. SCHLÖSSER
SIND ALS KOMPLETTE EINHEIT ALS ERSATZTEIL ERHÄLTLICH.
RH 429 LDAG

13
D
Abbildung 2.
WICHTIG
Bitte beachten Sie die folgenden
Installationsanweisungen genau.
Garantieleistungen können nur in Anspruch
genommen werden, wenn die Installation
gemäß den Installationsanweisungen erfolgt.
1. Das Kühlgerät muss in beiden Richtungen
waagerecht stehen
2. Es müssen 20 mm Abstand zu den Wänden
eingehalten werden
3. Eine Luftzirkulation muss entsprechend den
Alternativen A, B, C, oder D garantiert
werden (Abb. 3-4)
Abbildung 3.
3. Reinigung
Reinigen Sie das Kühlgerät gründlich in
regelmäßigen Abständen und bei Bedarf.
Räumen Sie das Gerät aus und entfernen Sie die
Einlegeböden und Türeinlagen. Reinigen Sie die
Innenflächen des Geräts und der Tür mit einer
warmen Lösung aus Natriumhydrogenkarbonat.
Wischen Sie mit klarem, warmem Wasser nach und
trocknen Sie das Gerät mit einem sauberen Tuch.
Reinigen Sie die Kunststoffteile nicht in Wasser, das
mehr als handwarm ist. Setzen Sie diese Teile keiner
Heißluft aus. Reinigen Sie die Außenwände des
Geräts regelmäßig mit einem sauberen, feuchten
Tuch.
VERWENDEN SIE NIEMALS STARKE CHEMIKALIEN
ODER SCHEUERMITTEL ZUR REINIGUNG DES
GERÄTS.
4. Aufstellung des Geräts
Beachten Sie bei der ersten Benutzung des Geräts
folgende Punkte:
ACHTEN SIE DARAUF, DASS DAS GERÄT
WAAGERECHT STEHT
DIE LEITUNGEN AUF DER RÜCKSEITE WERDEN
IM BETRIEB HEISS
DAS GERÄT ARBEITET OHNE KOMPRESSOR. ES
LÄUFT DAHER SEHR LEISE
ERST NACH DREI STUNDEN KANN MIT EINER
WAHRNEHMBAREN KÜHLLEISTUNG
GERECHNET WERDEN
Während des Kühlprozesses gibt das Gerät vom
Kondensator (im oberen Bereich der Rückseite)
Wärme in die Umgebung ab. Je besser die Belüftung
des Geräts ist, desto höher ist die Kühlleistung.
Wichtig für den einwandfreien Betrieb ist auch die
waagerechte Aufstellung des Geräts. Das kann
sehr einfach durch Stellen eines vollen
Wasserglases auf den Deckel geprüft werden.
Setzen Sie das Gerät nicht direkter
Wärmestrahlung aus (Sonnenlicht, Heizkörper,
Ofen, usw.).
4.1. Installationsanweisungen
Das Kühlgerät arbeitet mit einem elektrisch beheizten
Absorptionskühler und ist extrem leise im Betrieb. Das
Kühlgerät ist als frei stehendes Gerät konzipiert, kann
aber unter Beachtung der folgenden Anforderungen
für einen zufriedenstellenden Betrieb und maximale
Kühlleistung auch eingebaut betrieben werden.
Die miniBar kann mit den am Boden vorgesehenen
Halterungen in einem Schrank verschraubt werden.
Setzen Sie dazu die Schrauben ein (Abbildung 2).
Beachten Sie beim Einbau nachfolgend aufgeführten
Punke.
miniBar
Lufteingang
Lüftungsrost
miniBar
Lufteingang

14
D
Abbildung 4.
4. Die Zuluftleitung muss mindestens eine
Dimension von 105 mm x der Breite des
Kühlgerätes aufweisen
5. Die gesamteKühleinheit muss wie gezeigt in
den Luftstrom ragen
6. Die zirkulierende Luft darf von keinem anderen
Gerät oder sonstwie aufgeheizt werden
7. Lüftungsgrills, die verwendet werden sollen,
müssen einen Querschnitt von mindestens 200
cm²haben
Achten Sie bei der Installation darauf, dass
das Netzkabel stets zugänglich bleibt.
5. Einsatz des Geräts
Um das Gerät in Betrieb zu setzen, stecken Sie den
Netzstecker ein. Ein leeres Kühlgerät benötigt bei
normaler Raumtemperatur etwa 6 - 7 Stunden zur
Erreichung der korrekten Betriebstemperatur.
5.1. Erste Inbetriebnahme
Schließen Sie das Gerät an eine geerdete
Steckdose an.
miniBar startet automatisch mit einem Selbsttest.
Wenn die Elektronik keinen Defekt erkennt,
leuchtet die LED der Innenbeleuchtung nach etwa
10 Sekunden 2 Sekunden lang auf. Wird ein Fehler
erkannt, beginnt die LED permanent zu blinken. In
diesem Fall benachrichtigen Sie bitte Ihren
zuständigen Kundendienst.
5.2. Temperaturregelung
Die Anlage ist mit einer elektrischen
Temperaturregelung ausgerüstet. Die innere
Temperatur der Kühlanlage ist mit der optionalen
Fernbedienung mit den vier Knöpfen zu regeln. Es
gibt 4 verschiedene im Voraus eingestellten
Temperaturwerte: 3°C, 5°C, 7°C und 12°C. Zwei
Knöpfe der Fernbedienung dienen zur Einstellung der
Temperatur:
- Gelber Knopf: 3°C und 7°C.
miniCool
mind. 60 mm
Lftungsrost
miniCool
Lufteingang
Luftausgang
CD
Luftausgang
Lufteingang
- Blauer Knopf: 5°C und 12°C.
Z.B. zur Einstellung der Temperatur 7°C gehen Sie
folgendermaßen vor:
Öffnen Sie die Tür der Anlage.
Halten Sie den Fernbediener vor den Sensor auf
der Tür etwa auf 10 cm. Drücken Sie den gelben
Knopf einmal, und zählen Sie, wie vielmal das
innere LED-Licht aufleuchtet. Wenn dreimal,
dann ändert sich der eingestellte Wert auf 3°C-
ra.
Zur Einstellung der erwünschten 7°C drücken
Sie den gelben Knopf noch einmal. Das LED
leuchtet siebenmal auf, und die im Voraus
eingestellte Temperatur wird 7°C.
Zur Einstellung von z.B 12°C folgen Sie auch
den obigen Schritten, aber verwenden Sie
diesmal den blauen Knopf.
5.3. Steuerung der Kühleinheit (CUC)
Alle 24 Stunden nach jeder Abtauperiode prüft die
Elektronik die Gerätefunktion durch die Messung
des Verdampfer-Temperaturabfalls. Wird ein
Problem erkannt, schaltet sich das Gerät aus und
die LEDs der Innenbeleuchtung beginnen zu
blinken. Prüfen Sie in diesem Fall, ob der
Kühlschrank überladen ist, die Tür korrekt
geschlossen war, die Kühleinheit ausreichende
Luftzirkulation erhält und das Gerät waagerecht steht.
Trennen Sie danach das Gerät für mindestens 10
Sekunden vom Stromnetz und schließen es wieder an.
Dadurch wird die Elektronik zurückgesetzt und das
Gerät sollte wieder normal arbeiten. Beginnt das Gerät
nicht zu kühlen, liegt eine ernsthafte Störung vor und
Sie sollten Ihren Dometic Kundendienst informieren.
6. Nützliche Hinweise
Überfüllen Sie das Gerät nicht. Lagern Sie
möglichst nur vorgekühlte Getränke und/oder
Speisen im Gerät. Lassen Sie stets etwas Platz
zwischen den Speisen und Getränken, damit die
Kühlluft gleichmäßig und zuverlässig zirkulieren
kann. Bei zu vollen Einlegeböden kann es zu
unerwünscht hohen Temperaturunterschieden im
Gerät kommen.
miniBar
miniBar
Lüftungsrost
Gelber
Knopf:
3°C/7°C
Schwarzer
Knopf
Rückstellung
der
Kühlanlage
Blauer
Knopf:
5°C/12°C
Roter
Knopf
Rückstell
ung des
roten
Punktes

15
D
7. Abtauen, Reinigung und
Wartung
Nach einiger Zeit bildet sich Eis auf den Kühlrippen.
Diese Eisschicht darf nicht zu dick werden, da sie die
Kühlleistung beeinträchtigt.
Die miniBar ist mit einer vollautomatischen,
elektronischen Temperatursteuerung ausgestattet.
Das Eis schmilzt und das entstehende Tauwasser
läuft vom Tropfkanal über einen Dränageschlauch in
eine Verdunstungswanne auf der Rückseite unter dem
Kühlgerät. (Abb. 5). Dort verdunstet das Wasser
automatisch und wird in die Umgebungsluft
abgegeben. Daher muss die Wanne nicht von Hand
entleert werden.
Zum Ausschalten des Geräts ziehen Sie den
Netzstecker und öffnen die Tür. Nach dem Abtauen
reinigen Sie das Innere des Geräts mit einem
sauberen, feuchten Tuch.
Abbildung 5.
7.1. Automatische Abtaufunktion
Die erste Abtauphase beginnt 39 Stunden nach dem
ersten Einschalten und dauert zwei Stunden.
Danach kühlt das Gerät jeweils 22 Stunden
ununterbrochen, gefolgt von einer zweistündigen
Abtauphase.
7.2. Innenbeleuchtung (Abb. 6.)
Zwei Leuchtdioden (A) auf einer elektronischen
Leiterplatte beleuchten den Innenraum des Geräts,
wenn die Tür geöffnet wird.
Zwei Sensoren (B) erkennen, ob die Tür geöffnet ist
und steuern die Leuchtdioden entsprechend.
Abbildung 6.
7.3. Automatische Türkontrolle (ADC)
optional
Die LED (Abb. 7 A) am Schraubfuß zeigt an, wenn die
Tür der miniBar geöffnet wurde. In diesem Fall:
B
A
1. Öffnen Sie die miniBar, prüfen Sie den Inhalt und
füllen Sie bei Bedarf nach.
2. Setzen Sie anschließend das Türsignal zurück,
indem Sie die Fernbedienung auf den Türsensor
richten (Abb. 6 B) und die Taste drücken .
3. Schließen Sie die miniBar.
Abbildung 7.
8. Umkehrung des Türanschlags
(Abb. 8)
Damit der Scharnierbolzen nicht beschädigt wird,
muss bei der Umkehrung des Türanschlags
folgende Reihenfolge eingehalten werden:
Ziehen Sie den Netzstecker
Legen Sie das Gerät vorsichtig auf die Rückseite
Abbildung 8.
Entfernen Sie die beiden Schraubfüße (1) durch
Herausdrehen der Schrauben (2)
Entfernen Sie die vier Schrauben (4) und
nehmen Sie die beiden starren Füße (3) ab
Entfernen Sie die vier Schrauben (7), das obere
Scharnier (5) und die Abdeckkappe (6)
Nehmen Sie die Tür (8) zusammen mit dem
oberen Scharnier (5) vom Gehäuse ab
Setzen Sie das obere Scharnier (an der miniBar
montiert) und die Abdeckkappe in den Schlitz
auf der gegenüber liegenden Seite ein und
ziehen Sie die vier Schrauben (7) fest.
Setzen Sie die Tür in das obere Scharnier ein
und richten sie aus.
Montieren Sie die starren Füße (3) mit den
gegenüber montierten Scharnierbolzen (9)
Montieren Sie die beiden Schraubfüße (1)
Prüfen Sie, ob die Tür leicht schließt und korrekt
abdichtet.
4
5
11
22
6
3
8
7
9
A

16
D
(Einzelheiten zu Modell, Produkt- und Seriennummer
finden auf dem Typenschild im Innern des
Kühlgerätes.)
Kontaktieren Sie bei einem Gerätedefekt Ihren
örtlichen Händler. Die Anschrift finden Sie in Ihrem
Telefonbuch.
www.dometic.com
Arbeitet das Gerät nach Prüfen der vorgenannten
Punkte trotzdem nicht einwandfrei, kontaktieren
Sie bitte den Kundendienst. Beschreiben Sie das
Problem und nennen Sie bitte Typ und Modell
sowie Produkt- und Seriennummer.
Modell RH 429LDAG
Typ MB20-60
Bruttovolumen 20 Liter
Netzbetrieb 220 - 240V (AC)
Stromaufnahme 75W
Energieverbrauch 0,750 kWh/24h
Klimaklasse N
Kältemittel 147g H2O+98g NH3
10. Inbetriebnahme
Technische Daten:
10.1. Anschluss an das Stromnetz
Das Gerät darf nur mit der auf dem Typenschild
angegebenen Spannung betrieben werden. Der
Netzstecker des Geräts darf nur an eine geerdete und
den örtlichen Vorschriften entsprechende Steckdose
angeschlossen werden.
Notwendige elektrische Installationen zum Anschluss
des Geräts dürfen nur von einem Elektriker oder einer
anderen kompetenten Person durchgeführt werden.
Der Hersteller lehnt jegliche Haftung ab, wenn
diese Sicherheitsmaßnahmen nicht beachtet
werden.
Elektrische Anforderungen
Prüfen Sie vor dem Einschalten, ob die Netzspannung
den Angaben auf dem Typenschild entspricht.
11. Informationen zum
Umweltschutz
Als Kältemittel wird Ammoniak (eine natürliche
Wasserstoff/Stickstoffverbindung) verwendet.
Als Einblasmittel für die PU-Schaumisolierung wird
das ozonfreundliche Zyklopentan verwendet.
Als Korrosionsschutz wird Natriumchromat
verwendet (weniger als 2 Gewichtsprozent des
Kältemittels).
12. Recycling
Entsorgen Sie die Verpackung des Geräts
bei Ihrer örtlichen Müllabfuhr. Übergeben Sie das
Gerät am Ende seiner Lebensdauer einem
Entsorgungsunternehmen, dass die wieder
verwendbaren Materialien aufbereiten kann und
den Restmüll fachgerecht entsorgt.
9. Kundendienst
Prüfen Sie bitte zuerst Folgendes, bevor Sie unseren
Kundendienst kontaktieren:
Problem
Die Kühlleistung des Geräts ist zu
gering
Das Gerät kühlt nicht
Mögliche Ursache
Zu viele zu warme Speisen wurden
eingelagert
Die Tür ist nicht korrekt verschlossen
Die Luft kann im Kühlfach nicht
zirkulieren
Das CUC-System hat das Gerät
ausgeschaltet
Der Stecker sitzt nicht korrekt in der
Steckdose
Die Steckdose ist ohne Strom
Abhilfe
Weniger Speisen einlagern
Tür korrekt verschließen
Schaffen Sie Platz zwischen den
Speisen, damit die Luft zirkulieren kann
Siehe Abschnitt 5.3
Stecker korrekt anschließen
Steckdose auf Funktion prüfen
* Die Feststellung des Energieverbrauchs erfolgt bei
Umgebungstemperaturen von 12°C 25°C (Keller).

17
D
Geräte, die mit diesem Symbol
gekennzeichnet sind, müssen an dem
örtlichen Sammelpunkt für die Entsorgung
von elektrischen und elektronischen
Geräten abgegeben werden.
Dieses Produkt darf nicht über den
normalen Haushaltsabfall entsorgt werden.
Kühlschränke von Dometic enthalten das Symbol auf
dem Datenschild (Typenschild) im Inneren des
Gerätes.
Dieses Gerät entspricht den folgenden EU-
Richtlinien:
LVD-Richtlinie 73/23/EWG, mit Änderung
90/683/EWG
EMV-Richtlinie 89/336/EWG
RoHS-Richtlinie 2002/95/EWG

Nous vous remercions d'avoir porté votre choix sur l'un de nos produits. Nous espérons que cet
appareil vous donnera pendant longtemps entière satisfaction. Ce mode d'emploi a pour but de vous
familiariser avec les symboles suivants et de vous permettre une mise en œuvre efficace et sûre de
votre appareil :
Danger lié à une mise en œuvre inappropriée de l'appareil
Recommandations pour l'utilisation de l'appareil
Informations relatives à la protection de l'environnement
L'usage de ce réfrigérateur est destiné uniquement à conserver au frais des denrées alimentaires et
des boissons.
Attention!
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des
enfants) présentant des troubles physiques, sensoriels ou mentaux, ou ne
possédant pas une expérience ou une connaissance de l'appareil suffisante, à
moins que ces personnes aient été formées à l'utilisation de cet appareil ou soient
supervisées par une personne responsable de leur sécurité.
Les enfants doivent être surveillés pour éviter qu'ils jouent avec cet appareil.
Seul un électricien ayant la compétence nécessaire, pourra se charger des travaux
électriques indispensables à l'installation de l'appareil.
Seul un électricien agréé devra se charger des travaux de maintenance, en utilisant
uniquement des pièces de rechange d'origine.
Toute modification de l'appareil ou de ses composants peut s'avérer dangereuse.
Faites attention à ce que le câble d'alimentation ne se coince jamais sous l'appareil.
La surface de quelques composants peut fortement s'échauffer au cours de
l'exploitation. Veillez à une aération suffisante, sous peine d'un endommagement de
l'appareil ; les denrées périssables à l'intérieur du réfrigérateur pourraient
également s'abîmer. Veuillez bien comparer aux directives d'installation.
Tout contact avec les surfaces brûlantes des composants est à éviter. Il faudra donc
veiller à placer l'appareil, sa partie arrière tournée vers un mur. Tout en veillant à
respecter les distances minimales indiquées dans les directives d'installation afin
de garantir l'aération nécessaire.
Débranchez toujours l'appareil avant de le dégivrer, de le nettoyer ou d'effectuer des
travaux d'entretien.
N'essayez jamais d'enlever le givre EN UTILISANT UN INSTRUMENT POINTU.
N'essayez jamais d'employer la force pour enlever le givre adhérant aux nervures de
refroidissement. Le givre fondra lors du dégivrage de l'appareil. Veuillez bien
comparer aux directives de dégivrage.
L'appareil est assez lourd. Faites donc attention si vous voulez le déplacer.
N'essayez en aucun cas de réparer vous-même l'appareil. Des réparatures
effectuées par un personnel manquant de l'expérience nécessaire, pourront
entraîner des blessures corporelles ou des détoriations de l'appareil. Si vous avez
besoin de pièces détachées, adressez-vous à votre dépositaire local et demandez
explicitement des pièces de rechange d'origine.
Il est interdit de stocker des substances toxiques ou explosives au réfrigérateur !
Veuillez bien lire attentivement ce mode d'emploi avant de mettre cet appareil en
service. Si vous deviez vendre ou céder l'appareil ultérieurement, veuillez bien
remettre ce mode d'emploi à son nouveau propriétaire.
Veillez à respecter scrupuleusement les directives suivantes d'installation. Au cas où
vous n'auriez pas installé l'appareil en vous conformant aux directives d'installation,
vous n'auriez plus aucun droit aux prestations de garantie. (Comparez au chapitre 4.1)
18
F

19
F
SOMMAIRE
1. Déballage de l'appareil
2. Vue de l'appareil
3. Nettoyage
4. Mise en place de l'appareil
4. 1. Directives d'installation
5. Exploitation de l'appareil
5. 1. Première mise en service
5. 2. Réglage de la température
5. 3. Systèm de contrôle de l'agrégat (CUC system)
6. Conseils utiles
7. Dégivrage, nettoyage et entretien
7. 1. Dégivrage automatique
7. 2. Éclairage intérieur
7. 3. Lampe LED du contrôle automatique de la porte (ADC), (en option)
8. Inverser le sens d'ouverture de la porte
9. Service après-vente
10. Mise en service, caractéristiques techniques
10. 1. Raccordement au secteur
11. Informations relatives à la protection de l'environnement
12. Recyclage
Attention!
Les conditions de garantie sont conformes à la Décision du Comité mixte
de l'EEE nº 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de
l'accord EEE, et également conformes aux lois applicables dans les divers
pays.
Si vous avez des questions concernant la garantie, le service après-vente
ou les pièces de rechange, veuillez bien vous adresser à notre réseau de
services Dometic.
Les dommages résultant d'un usage inapproprié de l'appareil ne sont pas
couverts par la garantie.
Les modifications apportées à l'appareil ou l'utilisation de pièces de
rechange qui ne sont pas d'origine Dometic, ne sont pas couvertes par la
garantie.
Le non-respect des instructions d'installation ou du mode d'emploi,
entraîne l'extinction totale de cette garantie.
Veuillez bien préciser le modèle d'appareil, la référence du produit et le
numéro de série si vous voulez contacter le réseau de services Dometic.
Vous trouverez ces informations sur la plaque signalétique, située à
l'intérieur du réfrigérateur.

1. Déballage de l'appareil
A la réception, assurez-vous après avoir déballé
l'appareil qu'il n'a pas été endommagé pendant le
transport. En cas de dommages de transport,
veuillez bien vous adresser immédiatement à
l'entreprise de transport.
2. Vue de l'appareil
1. Porte
2. Serrure de porte (si existante)
3. Éclairage intérieur
4. Couvercle pour le compartiment du bloc réfrigérant
5. Capteur de l'évaporateur (derrière l'évaporateur)
6. Évaporateur
7. Clayettes de rangement
8. Capteur d'air
9. Cadre inférieur
10. Lampe LED de l'ADC (si existante)
Figure 1.
AU CAS OÙ LE RÉFRIGÉRATEUR EST ÉQUIPÉ D'UNE SERRURE, DOMETIC ZRT N'ASSUME
AUCUNE GARANTIE POUR DES CLÉS PERDUES OU ENDOMMAGÉES. VOUS POURREZ
COMMANDER UNE NOUVELLE SERRURE SOUS FORME D'UNITÉ COMPLÈTE.
20
F
RH 429 LDAG
