Dorel AMERIWOOD 5823015PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345823015PCOM1
5823015PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP

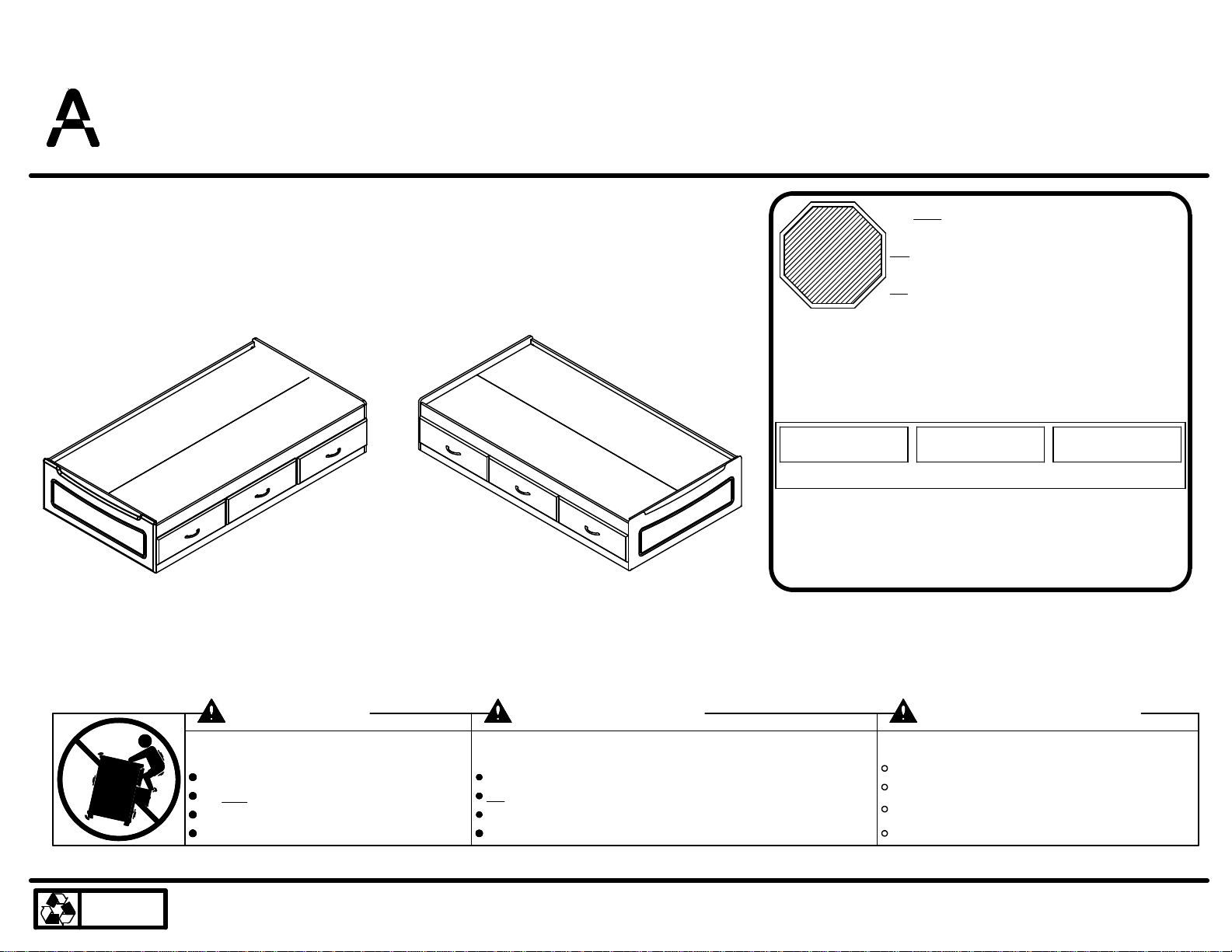

THIS BED CAN BE ASSEMBLED WITH DRAWERS ON THE RIGHT OR LEFT SIDE.
ESTA CAMA PUEDE SER ENSAMBLADA CON LOS CAJONES EN EL LADO
DERECHO O IZQUIERDO.
LESTIROIRSDECELITPEUVENTÊTREASSEMBLÉSSURLECÔTÉDROITOUGAUCHE.
left side
lado izquierdo
côté gauche
right side
lado derecho
côté droit
A Dorel Company
MERIWOOD
INDUSTRIES
TM

B345823015PCOM1
3 /24
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
ABCD
FGI
JK
head panel
cabecera el panel
panneau de tête de lit
35823015010
top rail
carril superior
rail supérior
35823015021
2 center panels
2 soportes del central
2 supports centraux
35823015050
bottom rail
carril inferior
rail inférieur
35823015031
left drawer front
cajón del frente izquierdo
façade du tiroir gauche
35823015181
2 bed boards
2 tableros de la cama
2 planches de lit
35453000090
right drawer front
cajón del frente derecho
façade du tiroir droit
35823015101
foot panel
estribo de la panel
panneau de pied de lit
35823403060
middle drawer front
frente del cajón del medio
façadedutiroircentral
35823015111
side panel
el panel lateral
panneau latéral
35823015041
3 left drawer sides
3 cajones de los lados izquierdo
3 côtés du tiroir gauche
35823015120
3 right drawer sides
3 lados derecho del cajon
3 côté droit de tiroir
35823015130
E
2 end supports
2 soportes del extremo
2 supports de bout
35823000070
LM
R

B345823015PCOM1
4 /24
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
x
131
#A22500
cam lock
cerradura de leva
serrure de came
x
2
31
cam bolt
#A22510
perno de leva
boulon de came
x
33
#A21520
compression dowel
clavija de compresion
goujon de compression
x66
#A80250
shelf support
soporte de tablero
support de la tablette
3 drawer backs
3 cajónes trasero
3 dos du tiroirs
35823015141
3 drawer braces
3 llaves del cajon
3 supports de tiroir
35823000150
rail
carril
rail
35823312160
3 drawer bottoms
3 cajones inferiores
3 fonds de tiroir
35823015171
x
518
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x30
#A11080
7
7/16" cabeza plano
7/16" flat head
7/16" tête plate
x
x
412
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
#A50680 white - blanco - blanc
#A50675 pink - rosa - rose
#A50685 blue - azul - bleu
handle
el tirón
poignée
#A54220
drawer bracket
soporte de cajón
support de tiroir
x 3
x 6
NOPQ
x 8 20
#A12810
1" pan head
1" cabeza redondo
1" vis
9
10

B345823015PCOM1
5 /24
?? www.ameriwood.com ??
2
3½ turn to fully lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over tighten.
Apriétese a totalmente asiento. No haga
encima de apriétese.
Serrez pour mettre en place
complètement. Ne pas serrer
excessivement.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
#A56630
drawer slide kit
juego de la diapositiva del cajón
glissière de tiroir
x 3
11
11a
11b
11c
11d
left cabinet member
correda de mueble izquierda
glissière gauche du cabinet
left drawer runner
deslizador izquierdo de cajón
coulisse gauche du tiroir
right cabinet member
correda de mueble derecha
glissière droite du cabinet
right drawer runner
deslizador derecha de cajón
coulisse droite du tiroir

B345823015PCOM1
6 /24
?? www.ameriwood.com ??
Please read before starting assembly.
This model offers the option of assembling the unit with the drawers on the left side of the head panel or right side. This assembly instructions show the unit
being assembled with the drawers on the left side of the head panel (lower right view), along with notes for assembling with the drawers on the right side.
Por favor lea antes de empezar a ensamblar su mueble.
Este modelo ofrece la opción de montar la unidad con los cajones en el lado izquierdo del panel de la cabecera o al lado derecho. Las instrucciones de esta
unidad muestra el ensamblaje con los cajones al lado izquierdo del panel de la cabecera (vista derecha inferior), junto con las notas del ensamblaje con los
cajones en el lado derecho.
head panel
panel de la cabecera
panneaudelatêtedelit
Veuillez lire avant de commencer l'assemblage.
Cemodèlepermetd'assemblerl'unitéaveclestiroirssurlecôtégauchedupanneaudelatêtedelitousurlecôté
droit.Cesinstructionsd'assemblageindiquentl'unitéaveclestiroirsassembléssurlecôtégauchedupanneaudela
têtedelit(vueenbasàdroite),ainsiquedesnotesconcernantl'assemblagedestiroirssurlecôtédroit.

1
B345823015PCOM1
7 /24
?? www.ameriwood.com ??
x
2
8
x 1 letter 'R'
letra 'R'
lettre 'R'
F
G
This step is for the drawers to be attached on the left side of the head panel. To have the drawers on the right side, you need to attach the left cabinet
member (11a) to the three holes as depicted below with the astericks (*), in place of the right cabinet member (11b) shown.
Este paso es para que los cajones a ser unidos en el lado izquierdo del panel de la cabecera. Para tener los cajones en el lado derecho, usted necesita
unir el gabinete izquierdo del miembro (11a) en los tres orificios como se muestra a continuación con el asterisco (*), en el lugar del gabinete derecho
del miembro (11b) como se muestra.
Cetteétapemontrecommentfixerlestiroirssurlecôtégauchedupanneaudelatêtedelit.Pourinstallerlestiroirssurlecôtédroit,vousdevezfixer
laglissièregaucheducabinet(11a)auxtroistroustelquedécritci‐dessousaveclesastérisques(*),àlaplacedelaglissièredroiteducabinet(11b)
commeindiqué.
***
x 7x3
7
7
72
2
2
2
11b
11b
x 8 6
8
8
8
8
8
8

2
B345823015PCOM1
8 /24
?? www.ameriwood.com ??
letter 'L'
letra 'L'
lettre 'L'
x 1
x
2
8
x 7x3
2
2
2
2
77
7
A
G
***
This step is for the drawers to be attached on the left side of the head panel. To have the drawers on the right side, you need to attach the right
cabinet member 11b in place of 11a to the three holes as depicted below with the astericks (*).
Este paso es para que los cajones sean unidos en el lado izquierdo del panel de la cabecera. Para tener los cajones al lado derecho, Usted
necesita unir el gabinete izquierdo del miembro (11b) a los tres orificios como se muestra a continuación con el asterisco (*), en lugar del miembro
del gabinete de derecha (11a) como se muestra.
x 8 6
11a
11a
8
8
8
8
8
8
Cette étape montre comment fixer les tiroirs sur le côté
gauche du panneau de la tête de lit. Pour installer les
tiroirs sur le côté droit, vous devez fixer la glissière
gauche du cabinet (11b) aux trois trous tel que décrit
ci-dessous avec les astérisques (*), à la place de la
glissière droite du cabinet (11a) comme indiqué.

3
B345823015PCOM1
9 /24
?? www.ameriwood.com ??
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
112
Ex 2
x 7x12 x 2
letter 'R'
letra 'R'
lettre 'R'
letter 'L'
letra 'L'
lettre 'L'
1
1
1
7
7
7
7
7
7
11a
11b
11
11b
11a

4
B345823015PCOM1
10 /24
?? www.ameriwood.com ??
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
116
x
2
12
D
B
C
1
1
1
1
1
1
1
1
222
2
2
2
2
2
2
2
1

5
B345823015PCOM1
11 /24
?? www.ameriwood.com ??
Finished Edge
Borde Acabado
Bord Fini
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
1
B
C
D
E
E
Finished Edge
Borde Acabado
Bord Fini

6
B345823015PCOM1
12 /24
?? www.ameriwood.com ??
NOTE: This step attaches the head panel to the side panel and rails for the drawers to be on the left side. If you want the drawers to be on the right
side, attach the head panel to the opposite end of the side panel and rails.
Nota: Este paso conecta el panel de la cabecera al lado del panel y los carriles para que el cajón este en el lado izquierdo. Si desea que los cajones
estén en el lado derecho, una el panel de la cabecera hasta el extremo opuesto del panel lateral y rieles.
A
E
D
B
C
E
A
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Cette étape montre comment fixer le panneau de la tête de lit au panneau latéral et aux rails lorsque le tiroir est sur le côté gauche. Si vous préférez
avoir les tiroirs sur le côté droit, fixez le panneau de la tête de lit au bout opposé du panneau latéral et des rails.

7
B345823015PCOM1
13 /24
?? www.ameriwood.com ??
F
A
B
C
D
E
E
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER

8
B345823015PCOM1
14 /24
?? www.ameriwood.com ??
Lay the drawer sides down on a flat hard surface. Carefully line up the drawer bracket with the holes in the drawer side as shown. Using a hammer,
tap each drawer bracket stem part way into each hole. Repeat this process until the drawer bracket is fully seated on the drawer side.
Coloque los lados del cajón sobre una superficie plana y dura. Alinee cuidadosamente el soporte del cajón con los agujeros en el lado del cajón,
como se muestra. Con un martillo, golpee cada vástago del soporte del cajón parcialmente en dada orificio. Repita este proceso hasta que el
soporte del cajón esté completamente asentado en el lado del cajón.
Déposez les côtés du tiroir sur une surface plane et rigide. Alignez soigneusement le support de tiroir avec les trous dans le côté du tiroir comme
montré. Avec un marteau, tapez chaque tige de support de tiroir en partie dans chaque trou. Répétez cette procédure jusqu'à ce que le support de
tiroir repose entièrement sur le côté du tiroir.
Bracket Orientation
Orientación del soporte
Orientation du support
Bracket Orientation
Orientación del soporte
Orientation du support
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
x 6
LM
x 3 x 3
10
10

9
B345823015PCOM1
15 /24
?? www.ameriwood.com ??
x 7x12
LM
x 3 x 3
x 3
7
77
7
11c 11d
11c
11d
11
letter 'L'
letra 'L'
lettre 'L'
letter 'R'
letra 'R'
lettre 'R'

10
B345823015PCOM1
16 /24
?? www.ameriwood.com ??
J
K
L
M
x
412
x
2
3
x 3 drawers
x 3 cajones
x 3 tiroirs
2
4
4
R

11
B345823015PCOM1
17 /24
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Approx.
7/16"
3
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
33
x
13
66x
6
6
3
1
1
O
OL
M
J
K
x 3 drawers
x 3 cajones
x 3 tiroirs
x 3
R

12
B345823015PCOM1
18 /24
?? www.ameriwood.com ??
Q
O
Support (5) will be under the drawer bottom as shown.
Apoyo (5) estará bajo el fondo del cajón como se muestra.
Le Support (5) ira sous le fond du tiroir comme nontré.
raw surface
superficie cruda
surface non-finie x 3 drawers
x 3 cajones
x 3 tiroirs

13
B345823015PCOM1
19 /24
?? www.ameriwood.com ??
x 3 drawers
x 3 cajones
x 3 tiroirs
x
518
5
N
M
O
Q

14
B345823015PCOM1
20 /24
?? www.ameriwood.com ??
x 3 drawers
x 3 cajones
x 3 tiroirs
x 8 6
x 3
8
8
9
9
pink - rosa - rose
white - blanco - blanc
blue - azul - bleu
