Dorma BRC-W User manual
Montage- und Bedienungsanleitung
Funkwandtaster:
BRC-W
Seite 4 - 21
Installation and Operating Manual
Radio pushbutton:
BRC-W
Page 22 - 39
D
GB
2
BRC-WDORMA
1. Ausgabe Deutsch 07/2009
Dokumentation © 2009 DORMA GmbH & Co. KG
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung
des Herausgebers darf dieses Handbuch auch nicht
auszugsweise in irgendeiner Form reproduziert werden
oder unter Verwendung elektronischer, mechanischer
oder chemischer Verfahren vervielfältigt oder verarbeitet
werden.
Es ist möglich, dass das vorliegende Handbuch noch
drucktechnische Mängel oder Druckfehler aufweist.
Die Angaben in diesem Handbuch werden jedoch
regelmäßig überprüft und Korrekturen in der nächsten
Ausgabe vorgenommen. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir
keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Änderungen im Sinne des technischen Fortschritts können
ohne Vorankündigung vorgenommen werden.
3
1. English edition 07/2009
Documentation © 2009 DORMA GmbH & Co. KG
All rights reserved. No parts of this manual may be
reproduced or processed in any form using electronic,
mechanical or chemical processes in part or in full without
the prior explicit written permission of the publisher.
It is quite possible that this manual has printing errors or
defects. The details provided in this manual are checked
regularly and corrections are done in the next edition. We
do not assume any liability for technical or printing errors.
All registered trade marks and copyrights are
acknowledged.
We reserve the right to make changes due to technical
advancements without prior notice.
4
BRC-WDORMA
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung. . . . . . . . . . . . . 5
2 Gefahrenhinweise. . . . . . . . . . . . . . . . . . . . . 5
3 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.1 Kurzer Überblick . . . . . . . . . . . . . . . . . . . . . 6
3.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . 6
4 Allgemeine Systeminformation . . . . . . . . . . . . .8
5 Allgemeine Hinweise zum Funkbetrieb . . . . . . .8
6 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . 10
7.1 Batterien einlegen und wechseln . . . . . . . . . 12
7.1.1 Batterien einlegen . . . . . . . . . . . . . . . . . . . 12
7.1.2 Batterien wechseln. . . . . . . . . . . . . . . . . . . 13
7.2 Anlernen . . . . . . . . . . . . . . . . . . . . . . . . . . 14
8 Einfache Bedienfunktionen . . . . . . . . . . . . . 17
9 Zurücksetzen in den Auslieferungszustand . . 18
10 Wartung und Reinigung. . . . . . . . . . . . . . . . 19
11 Technische Daten. . . . . . . . . . . . . . . . . . . . 20
5
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre
DORMA Komponenten in Betrieb nehmen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf! Wenn Sie
das Gerät anderen Personen zur Nutzung überlassen,
übergeben Sie auch diese Bedienungsanleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen!
2 Gefahrenhinweise
Öffnen Sie das Gerät nicht, es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall
schicken Sie das Gerät an unseren Service.
Betreiben Sie das Gerät nur in Innenräumen und
vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie
Sonnen- oder andere Wärmebestrahlung.
6
BRC-WDORMA
3 Funktion
3.1 Kurzer Überblick
Wandtaster dienen der Ansteuerung von Empfängern an
die sie angelernt sind. Dabei können an eine Taste eine
oder mehrere Empfänger angelernt werden um diese dann
gemeinsam anzusprechen. Damit lassen sich mehrere
Aktionen mit einem einzigen Tastendruck ausführen.
3.2 Lieferumfang
Wandtaster zusammengebaut:
Zubehör:
7
Die Wandtaster bestehen aus drei Teilen:
BRC-W
8
BRC-WDORMA
4 Allgemeine Systeminformation
Dieses Gerät arbeitet mit einem bidirektionalen
Funkprotokoll. Alle Geräte werden mit einer
Standardkonfiguration ausgeliefert.
5 Allgemeine Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert weshalb Störungen nicht
ausgeschlossen werden können. Weitere Störeinflüsse
können hervorgerufen werden durch Schaltvorgänge,
Elektromotoren oder defekte Elektrogeräte.
Die Reichweite in Gebäuden kann stark von der
im Freifeld abweichen. Außer der Sendeleistung
und den Empfangseigenschaften der Empfänger spielen
Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen
Gegebenheiten vor Ort eine wichtige Rolle. Ein Einsatz in
werden. Hiermit erklärt die DORMA GmbH & Co. KG,
dass sich dieses Gerät in Übereinstimmung mit den
grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter
www.dorma.com.
9
6 Montage
Zur Montage des Wandtasters entfernen Sie zunächst
die Tastwippen. Dazu legen Sie die Elektronikeinheit
mit aufgesetzten Wippen vor sich auf den Tisch. Mit
einem kleinen Schlitzschraubendreher können Sie
durch Einstemmen in die seitlichen Vertiefungen an der
Auf der Rückseite der Tastwippe sind auf Stifte
kleine Rückstellfedern gesteckt. Achten Sie darauf,
dass keine dieser Federn verloren geht. Vergewissern Sie
sich vor der Wiedermontage, dass diese Federn wieder
ordnungsgemäß aufgesteckt sind.
mitgelieferten Klebeplättchen. Bei Befestigung durch
Schrauben richten Sie den Wandtaster am Montageort wie
gewünscht aus und zeichnen dann die Befestigungslöcher
ausgeführt, so dass kleine Korrekturen auch im
Nachhinein noch möglich sind.
10
BRC-WDORMA
Bei Verwendung der mitgelieferten zwei doppelseitigen
Klebestreifen kleben Sie diese zunächst auf
die aufgerauten Flächen auf der Rückseite der
Achten Sie bei der Montage auf korrekte
Orientierung der Elektronikeinheit. Der eingeprägte
oben weisen.
damit Sie noch an die Anlerntaste gelangen.
11
Die nachfolgende Abbildung zeigt schematisch den
Zusammenbau:
12
BRC-WDORMA
7 Inbetriebnahme
7.1 Batterien einlegen und wechseln
7.1.1 Batterien einlegen
entsprechend den Polaritätsmarkierungen in das
Setzen Sie die Tastwippen wieder auf.
13
7.1.2 Batterien wechseln
Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch
der Batterie.
Die eingesetzte Lithium-Knopfzelle muss kurzschlussfest
sein!
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in Ihrer
örtlichen Batteriesammelstelle!
Erfolgt beim Betätigen einer Taste des Wandtasters keine
Reaktion des zu steuernden Gerätes und liegt keine
so ist die verbrauchte Batterie wie im vorhergegangenen
Kapitel beschrieben gegen eine neue Lithium-Zelle des
Typs CR 2032 auszutauschen. Beachten Sie dabei die
richtige Polung der Batterie.
Der Wandtaster gibt nach einem Batteriewechsel keinerlei
Rückmeldung!
Prüfen Sie nach einem Batteriewechsel daher, ob alle
Funktionen wieder verfügbar sind.
14
BRC-WDORMA
7.2 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie
mit dem Anlernen beginnen!
Der Wandtaster unterstützt zwei verschiedene Modi
Zum Anlernen müssen beide zu verknüpfenden Geräte in
den Anlernmodus gebracht werden, und der gewünschte
Kanal zum Anlernen ausgewählt werden.

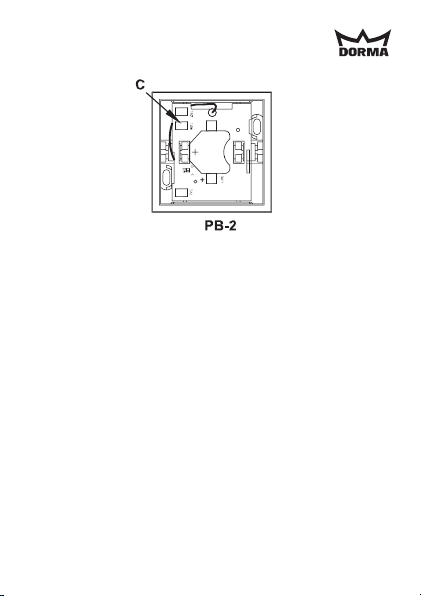

Um die Anlerntaste zu erreichen, müssen Sie zunächst die
Die Anlerntaste befindet sich direkt auf der
Elektronikeinheit des Wandtasters oben links
15
Um den Wandtaster in den Anlernmodus zu bringen,
drücken Sie mit einem spitzen Gegenstand auf die
Anlerntaste. Danach befindet sich der Wandtaster im
Konfigurationsmodus, angezeigt durch grünes Blinken
Drücken Sie die Bedientaste an die Sie anlernen wollen,
um in den Anlernmodus zu gelangen. Die Geräte-LED
Wenn kein Anlernen erfolgt, wird der Anlernmodus
automatisch nach 20 Sekunden beendet. Befinden sich
andere Geräte im Anlernmodus, werden diese angelernt.
16
BRC-WDORMA
Erfolgreiches Anlernen wird durch ein grünes Blinken
Hinweis: Eine Wippe des Wandtasters ist im
Auslieferungszustand als Tastenpaar konfiguriert.
Hinweis: Ist die Wandtaster bereits an einem
Empfänger angelernt und damit für direktes
Anlernen gesperrt, kann sie zwar wie oben beschrieben
in den Anlernmodus gebracht werden, nach Drücken
einer Bedientaste leuchtet die Geräte-LED jedoch für 2
Sekunden rot auf. Es ist kein direktes Anlernen möglich!
17
Mind. 2s grüne LED Anlernen erfolgreich
2s rote LED Anlernen fehlgeschlagen
Orangenes Blinken Nur Wandtaster im
Anlernmodus
Kurzes oranges
Blinken und 2s rot
Anderes Gerät im
Anlernmodus und
Wandtaster in den
Anlernmodus gebracht.
Wandtaster im
Konfigurationsmodus
und bei
Tastenbetätigung rotes
Aufleuchten
Wandtaster bereits an
Zentrale angelernt und
damit gegen direktes
Anlernen gesperrt
8 Einfache Bedienfunktionen
Nach dem Anlernen stehen einfache Bedienfunktionen zur
Verfügung.
BRC-W:
ein Tastenpaar am Empfänger angelernt.
18
BRC-WDORMA
9 Zurücksetzen in den Auslieferungszustand
Halten Sie die Anlerntaste für mindestens 5 Sekunden
gedrückt. Die Geräte-LED beginnt langsam rot zu blinken.
können Sie das mit einem kurzen erneuten Tastendruck
auf die Anlerntaste tun, oder Sie warten 15 Sekunden. In
Zum Zurücksetzen des Geräts drücken Sie nun erneut
für mindestens 5s die Anlerntaste. Die LED beginnt nun
während des gedrückt Haltens schneller rot zu blinken.
Loslassen schließt den Rücksetzvorgang ab und zur
Bestätigung des Zurücksetzens leuchtet die LED für etwa
3 Sekunden dauerhaft rot auf.
Mögliche Fehlermeldungen:
Zentrale besitzen und das Gerät an diese Zentrale
gedrückt Halten nicht zu blinken, sondern leuchtet
dauerhaft auf, kann das Gerät nicht zurückgesetzt
werden! In diesem Falle ist die Verschlüsselung mit
einem vom Auslieferungsschlüssel verschiedenen System-
Sicherheitsschlüssel aktiv.
19
10 Wartung und Reinigung
Das Produkt ist für Sie bis auf einen eventuell
erforderlichen Batteriewechsel wartungsfrei. Überlassen
Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen
Sie das Produkt mit einem weichen, sauberen, trockenen
und fusselfreien Tuch.
Für die Entfernung von stärkeren Verschmutzungen kann
das Tuch leicht mit lauwarmem Wasser angefeuchtet
werden. Verwenden Sie keine lösemittelhaltigen
Reinigungsmittel, das Kunststoffgehäuse und die
Beschriftung kann dadurch angegriffen werden.
20
BRC-WDORMA
11 Technische Daten
Funkfrequenz: 868,3 MHz
Typ. Freifeldreichweite: 100 m
Stromversorgung: 1x Lithium-Knopfzelle
CR2032
Batterielebensdauer: bis zu 10 Jahre
Schutzart: IP20
Gehäuse: ABS
Gehäusefarbe: Reinweiß
Abmessungen: 82 x 82 x 13 mm
Technische Änderungen vorbehalten.
