Dornbracht Smart Set User manual

Dornbracht
Smart Set
Manual
Culturing Life

dornbracht.com/smart-water
DE Bitte lesen Sie diese Bedienungsanleitung
vollständig vor der ersten Verwendung des
SMART SETS. Weitere Sprachversionen finden
Sie im Internet unter:
NL Leest u deze gebruiksaanwijzing zorgvuldig
door, voordat u de SMART SET voor de
eerste keer gebruikt. Andere talen vindt u op
internet onder:
FR Veuillez lire entièrement le mode d’emploi
avant la première utilisation du SMART SET.
Informations également disponibles dans
d’autres langues sur :
UK Please read this operating manual in full
before using the SMART SET for the first time.
Other language versions are available on the
Internet at:
IT Leggere integralmente queste istruzioni
per l’uso prima di utilizzare SMART SET.
Le versioni in altre lingue sono disponibili in
Internet all’indirizzo:
ES Por favor, lea completamente estas
instrucciones de manejo antes de utilizar por
primera vez SMART SET. Encontrará
más versiones en otras lenguas en la página
siguiente:
US Please read this operating manual in full
before using SMART SET for the first time.
Other language versions are available online at:
DK Læs venligst denne betjeningsvejledning
fuldstændigt igennem inden brug af
SMART SET. Du finder flere sprogversioner på
linket herunder:
SE Läs igenom hela denna bruksanvisning
innan du börjar använda SMART SET.
Bruksanvisning på andra språk finns på
Internet under:
NO Vennligst les hele denne bruksanvisning
før du begynner å bruke din SMART SET
første gang. Flere språkversjoner finner du
på Internett:
RU Пожалуйста, полностью прочтите
данное руководство по эксплуатации
перед первым применением SMART SET.
Руководства на других языках Вы
найдете в интернете на:
PL Przed pierwszym użyciem SMART SET
należy w całości przeczytać dołączoną do
niego instrukcję obsługi. Inne wersje językowe
znajdują się w Internecie na stronie:
CZ Před prvním použitím SMART SET si úplně
pročtěte tento návod k obsluze. Další jazykové
verze naleznete na internetu pod:
TR SMART SET ürününü ilk kez kullan-
madan önce, bu kullanım kılavuzunun tamamını
lütfen okuyunuz. Diğer dil seçeneklerini
internette bulabilirsiniz:
PT É favor ler completamente o manual de
utilização antes de utilizar a SMART SET pela
primeira vez. Encontrará outras versões
de línguas na Internet em:
CN 请在首次使用 SMART SET 前通读本
使用说明书。其它语言版本请浏览互联网的以
下栏目：

54 5
Sicherheitshinweis
Safety information
DE Das SMART SET kann von Kindern ab 8 Jahren
und darüber sowie von Personen mit verringerten physi-
schen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn
sie dabei beaufsichtigt oder bezüglich des sicheren Ge-
brauchs unterwiesen wurden und die daraus resultierenden
Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Wartung dürfen von Kindern nicht
ohne Beaufsichtigung durchgeführt werden.
UK The SMART SET can be used by children of 8 years
old and over, and also by persons with restricted
physical, sensory or mental capacity or lack of experience
and knowledge, if they are supervised or have been
instructed on safe use of the appliance and understand
the resulting risks. Children must not be allowed to play
with the appliance. Cleaning and maintenance must not
be carried out by children without supervision.
Individuelle Einstellungen
Individual settings
DE Über den Displayschalter Ihres SMART SET können
Sie eine Vielzahl an Einstellungen, wie z.B. die automa-
tische Badewannen-Befüllung individuell auf Ihre Bedürf-
nisse hin selber konfigurieren. Nähere Informationen zu
den Konfigurationsmöglichkeiten finden Sie unter
dornbracht.com/smart-water.
UK Via the display switch control element of your SMART
SET you have the possibility to individualise a number
of settings, such as the automatic bathtub filling to your
personal needs. More detailed information can be found
at dornbracht.com/smart-water.
Inhalt
Contents
5Sicherheitshinweis
Safety information
5Individuelle Einstellungen
Individual settings
6 Produktkonfigurationen
Product configurations
8 Bedienlogik
Logic controls
8Displayschalter
Display button
8Drehregler
Rotary knob
9 Funktionen
Functions
10 An /Aus
On /Off
10 Mengeneinstellung
Volume adjustment
11 Temperatureinstellung
Temperature adjustment
11 Elektronische Ab- und Überlaufgarnitur
Electronic pop-up waste and overflow set
12 Allgemeine Hinweise
General information
12 Reinigung
Cleaning
15 Serviceanzeige
Service display
15 Warteanzeige
Waiting display
16 Wartung
Maintenance
16 Sicherheitsabschaltung
Safety deactivation
16 Entsorgung
Disposal

76 7
DE Zur Steuerung zweier Auslassstellen und der elektronischen Ab- und
Überlaufgarnitur an der Wanne.
UK For controlling two outlet points and the electronic pop-up waste
and overflow set at the bathtub.
DE Zur Steuerung einer Auslassstelle am Waschtisch oder am Bidet.
UK For controlling one outlet point at a washstand or bidet.
2 Auslassstellen inkl. elektronischer
Ab- und Überlaufgarnitur
2 outlet points incl. electronic pop-up waste
and overflow set
Produktkonfigurationen
Product configurations
DE Alle SMART SETS bestehen aus je einem Drehregler für Temperatur
und Menge sowie einem Displayschalter mit unterschiedlicher Display-
konfiguration.
UK All SMART SETS consist of two rotary knobs (one to adjust the
temperature and one for the volume). There is also a display button
with a different display configuration.
1 Auslassstelle
1 outlet point
2 Auslassstellen
2 outlet points
DE Zur Steuerung zweier Auslassstellen am Waschtisch oder in der Dusche.
UK For controlling two outlet points at a washstand or in the shower.

98
Bedienlogik
Logic controls
Displayschalter
Display button
Drehregler
Rotary knob
Auslassstelle 2
An / Aus
Outlet point 2
On / Off
Elektronische Ab- und Überlaufgarnitur
Schließen / Öffnen
Electronic pop-up waste and overflow set
Close / Open
Auslassstelle 1
An / Aus
Outlet point 1
On / Off
Temperatur
Temperature
Menge
Volume

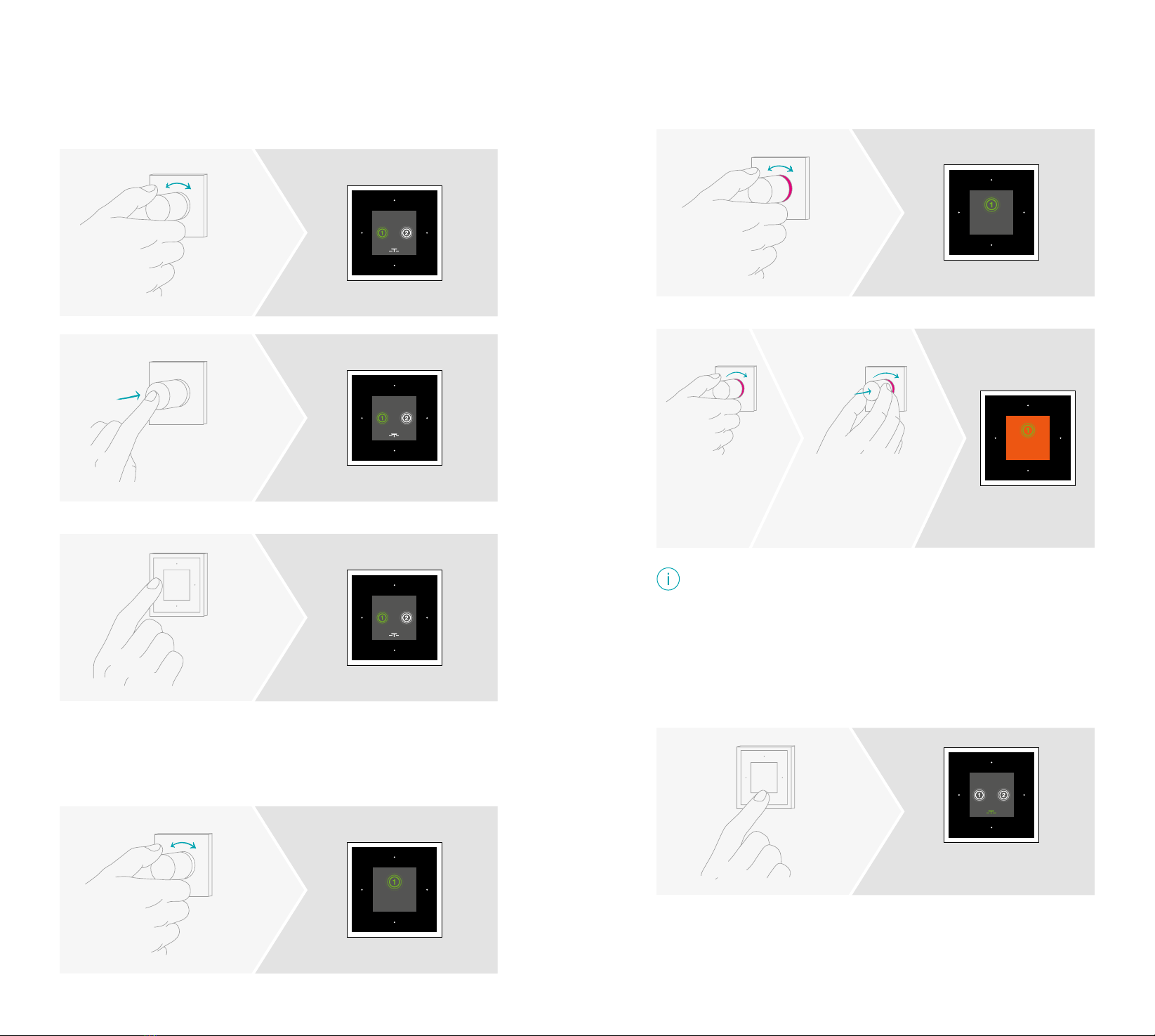

Funktionen
Functions
DE Das SMART SET verfügt über einen automatischen Ruhezu-
stand. Durch Drücken oder Drehen eines beliebigen Bedienelements
ist das System betriebsbereit. Nach 60 Minuten Nichtbenutzung
wechselt das System wieder in den automatischen Ruhezustand.
Die voreingestellte Wassermenge der aktivierten Auslassstellen
beträgt 80% des maximalen Volumens, die voreingestellte Temperatur
38°C. Individuelle Einstellungen bleiben nach dem Ausstellen des
Wassers fünf Minuten lang gespeichert.
UK The SMART SET has an automatic sleep mode. The system
can be woken up and made ready for use by pressing or turning any
control element. If it is not used for 60 minutes, the system will return
to automatic sleep mode. The pre-defined water volume at the
activated outlet points amounts to 80% of the maximum volume, the
pre-defined temperature is 38°C. Individual settings are saved for
five minutes after the water has been switched off.
Ruhezustand
Sleep mode
Betriebsbereit
Ready

80 %
35,0 °
50,0 °
1110
per Drehregler using rotary knob
per Displayschalter using display button
An /Aus
On /Off
Verbrühschutz aufheben Disable scalding protection system
DE Nach zehn Minuten schaltet sich der Verbrühschutz automatisch wieder ein.
UK The scald protection system will be re-enabled after 10 minutes.
Elektronische Ab- und Überlaufgarnitur
Electronic pop-up waste and overflow set
Mengeneinstellung
Volume adjustment
Temperatureinstellung
Temperature adjustment
drehen bis max.
turn to max.
gleichzeitig
drücken + drehen
push + turn
at the same time
Schließen / Öffnen
Close / Open

1312
Allgemeine Hinweise
General information
Reinigung
Cleaning
DE Bei starker Verschmutzung oder Beeinträchtigung der
Funktion kann der Displayschalter zur Reinigung abgenommen
werden. Hierzu gehen Sie bitte wie folgt vor:
UK In case of heavy soiling or impairment of function on the
display button it can be removed for cleaning. In this case please
proceed as follows:
Displayschalter prüfen Check display button
DE Logo links: Displayschalter abnehmbar
UK Logo left: display button removable
DE Logo rechts: Displayschalter nicht
abnehmbar
UK Logo right: display button not removable
DE Der Reinigungsstopfen ist zum Schutz der Elektronik erforderlich und
wird für den Displayschalter (langes Endstück) und das Gehäuse
(kurzes Endstück) verwendet. Bitte mit feuchtem Tuch reinigen und
trocken nachwischen.
UK The cleaning plug is dual use for cleaning the display button and the
concealed housing. It is required to protect the electronics. Use the wide end
to clean the display button and the narrow end to clean the concealed housing.
Please clean with a damp cloth and wipe dry.
Displayschalter abnehmen Remove display button
DE Alle Funktionen werden automatisch für 120 Sekunden deaktiviert.
UK All functions are autmatically deactivated for 120 seconds.
Reinigungsstopfen aufstecken und reinigen Attach cleaning plug and clean
Tastensperre 120 sec
Key lock 120 sec.
5 sec.

1514
DE Beim Einsetzen des Displayschalters auf die richtige Steckposition achten.
UK When attaching the display button pay attention to the correct position.
Reinigungsstopfen entfernen Remove cleaning plug
Displayschalter aufstecken Attach display button
Serviceanzeige
Service display
DE Leuchtet eines der dargestellten Symbole für 2 Sekunden rot auf,
wenden Sie sich bitte an Ihren Fachhändler oder an den Dornbracht-
Kundendienst.
UK If one of the symbols is lit in red for 2 seconds, contact your
dealer or the Dornbracht Service Department.
Warteanzeige
Waiting display
DE Wenn eine Funktion ausgewählt wurde, aber noch nicht betriebs-
bereit ist (z.B. die eingestellte Temperatur), blinkt das entsprechende
Symbol. Das Blinken erlischt mit Betriebsbereitschaft.
UK If a function has been selected but is not yet ready (e.g. the set
temperature), the appropriate symbol will flash. It will stop flashing as
soon as the function is ready for use.

1716
DE Wir empfehlen, sämtliche Komponenten einmal jährlich von Ihrem
Fachinstallateur überprüfen und warten zu lassen. Im Rahmen dieser
Wartung werden eine Reinigung, Dichtheitskontrolle, Überprüfung der
Funktionsabläufe sowie die Aufspielung der neusten Software-Version
vorgenommen. Ein Wartungsvertrag mit einem autorisierten Fach-
installateur stellt die regelmäßige Überprüfung sicher.
UK We recommend that you have all the components inspected and
serviced by your plumber once per year. This maintenance will also
include cleaning, checking for leaks, checking the functions and
uploading the latest software version. A maintenance contract with
an authorised plumber will ensure that your system is inspected
regularly.
Wartung
Maintenance
Sicherheitsabschaltung
Safety deactivation
DE Eine Sicherheitsabschaltung sorgt dafür, dass alle aktiven Funktio-
nen spätestens nach 30 Minuten automatisch abgeschaltet werden.
UK A safety deactivation system ensures that all active functions are
switched off automatically after 30 minutes at the most.
Entsorgung
Disposal
DE Alle elektronischen Komponenten sind entsprechend der euro-
päischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE-waste electrical and electronic equipment) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme
und Verwertung der Altgeräte vor. Elektrische und elektronische
Altgeräte enthalten neben wertvollen wiederverwendbaren Materialien
auch schädliche Stoffe. Diese können im Restmüll oder bei falscher
Behandlung der menschlichen Gesundheit und der Umwelt schaden.
Werfen Sie deshalb Ihr Altgerät am Ende seiner Nutzungsdauer auf
keinen Fall in den Restmüll. Nutzen Sie stattdessen die von Ihrer
Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte. Beachten Sie dabei die
aktuell geltenden Vorschriften. Abweichende nationale Vorschriften
sind zu beachten.
UK All electronic elements are marked in compliance with European
Directive 2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). This Directive provides the framework for the return and
recycling of end of life products throughout the EU. In addition to
valuable recyclable materials, end of life electrical and electronic
appliances also contain harmful substances. These can be harmful
to human health and the environment if they are disposed of in the
residual non-recyclable waste or if they are not treated correctly.
You should therefore never dispose of your waste appliance as
non-recyclable waste. Instead, use the collection point established
by your local authority to return and recycle electrical and elec-
tronic waste. Ensure that you comply with the current regulations in
this respect. You must also comply with other national regulations
which apply.

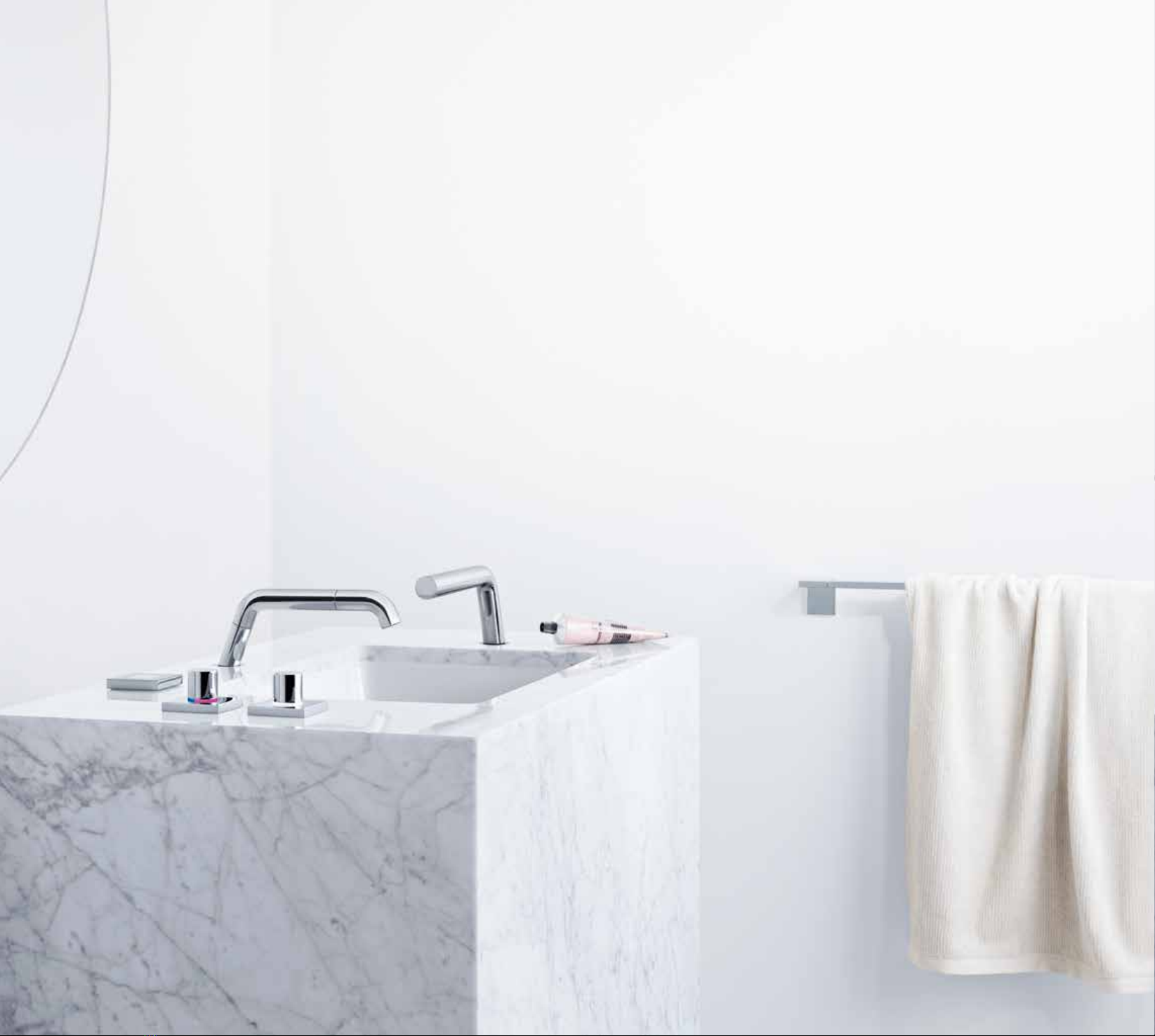

Typ: Smart Sets Zone Waschtisch / Type: Washstand zone Smart Sets
Leistungsaufnahme / Power consumption: max. 18 W
Nennspannung / Nominal voltage: 100 – 240 V ~ 50 – 60 Hz
Nennstrom / Nominal current: 0,6 A
Schutzart (Bedienelemente) / Protection (control elements): IP X4
Schutzart (Motherboard und eValve) / Protection (motherboard and eValve): IP X4
Typ: Smart Sets Zone Wanne, Bidet, Dusche /
Type: Bathtub, bidet and shower zone Smart Sets
Leistungsaufnahme / Power consumption: max. 60 W
Nennspannung / Nominal voltage: 100 – 240 V ~ 50 – 60 Hz
Nennstrom / Nominal current: 1,5 A
Schutzart (Bedienelemente) / Protection (control elements): IP X4
Schutzart (Motherboard und eValve) / Protection (motherboard and eValve): IP X4
Die Service-Adresse entspricht der Unternehmensadresse. /
For customer services, please contact us at our company address.

Aloys F. Dornbracht GmbH & Co. KG Armaturenfabrik
Köbbingser Mühle 6, D-58640 Iserlohn
Telefon [phone], Fax [phone]
[email protected], dornbracht.com
dornbracht.com/smart-water
Product Design: Sieger Design
Interface Concept and Design: Dornbracht in cooperation
with Square One, Sieger Design, Meiré und Meiré
Concept and Creation: Meiré und Meiré
Modell-, Programm- und technische Änderungen
sowie Irrtum vorbehalten.
We reserve the right to implement model, program or
technical modifications without prior notice.
01 15 13 979 11 / 11. 2015
