dosatron D25ALN User manual

D25ALN
Manuel d’utilisation
Owner’s manual
Gebrauchsanweisung
Manuale d’uso
Manual de utilización
Gebruiksaanwijzing
Pуководство пользователя
Instrukcja obsługi
Manual de utilização
DOSATRON INTERNATIONAL S.A.S.
Rue Pascal - B.P. 6 - 33370 TRESSES (BORDEAUX) - FRANCE
Tel. [phone]
Fax. [phone]
[email protected] - www.dosatron.com
© DOSATRON INTERNATIONAL S.A.S 2017
FABRIQUÉ PAR
MANUFACTURED BY
HERGESTELLT VON
FABBRICATO DA
FABRICADO POR
GEPRODUCEERD DOOR
ИЗГОТОВЛЕНО
PRODUKCJA
FABRICADO POR
NTD25ALN-07-18

Français..................... Page 5
English..................... Page 37
Deutsch ................... Seite 69
Italiano................ Pagina 101
Español............... Página 133
Nederlands......... Pagina 165
РУССКИЙ ................ СТР 197
Polski.................. Strona 229
Português........... Página 261
Annexes/Enclosure/Anhang/Anejos/Allegati
Bijvoegsel/Приложения/ Załączniki/ Anexos... 293
FR
ENDE
IT
ES
NL
RU
PLPT

© DOSATRON INTERNATIONAL S.A.S / 5© DOSATRON INTERNATIONAL S.A.S / 6
FR
Vous avez fait l’acquisition d’un doseur proportionnel Dosatron «D25+».
Ce dernier appartient à la gamme « Animal Health Line » et est destiné à un
usage dans le milieu de l’élevage.
Ce doseur Dosatron a fait l’objet d’une attention particulière dans sa
création et sa fabrication puisqu’il est protégé par 2 nouveaux systèmes de
verrouillage et d’accouplement de la partie dosage brevetés.
De plus, il respecte les exigences liées à l’alimentarité CE N°1935/2004 et
CE N°2023/2006.
Votre doseur Dosatron est également SD Ready, lui donnant la capacité
d’intégrer le système SmartDosing (Système optionnel permettant de
sécuriser, suivre et enregistrer tous les traitements administrés via votre
doseur Dosatron).
Ce produit a été testé à la fin de sa fabrication au même titre que l’ensemble
des doseurs Dosatron, et nous vous invitons à lire attentivement ce manuel
d’utilisation afin d’assurer un bon fonctionnement dès les premiers instants.
VEUILLEZ DONC LIRE CE MANUEL ATTENTIVEMENT
AVANT DE METTRE L’APPAREIL EN SERVICE.
Important !
La référence complète et le numéro de série de votre DOSATRON
figurent sur le corps de pompe. Vous êtes priés d’enregistrer ces
numéros dans la partie réservée ci-dessous et de les rappeler lors
de tout contact ou de besoin d’information avec votre vendeur.
De plus, il respecte les exigences liées à l’alimentarité
CE N°1935/2004 et CE N°2023/2006.
Réf. : ..................................................................................................
N° Série : ...........................................................................................
Date d’achat : ....................................................................................
Ce document ne constitue pas un engagement contractuel et n’est fourni qu’à
titre indicatif. DOSATRON INTERNATIONAL se réserve le droit de modifier
ses appareils à tout moment. © DOSATRON INTERNATIONAL S.A.S 2017
Français
.................................................................
.................................................................
................................................................
................................................................
.................................................................
................................................................
.................................................................
................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
NOTES

© DOSATRON INTERNATIONAL S.A.S / 7© DOSATRON INTERNATIONAL S.A.S / 8
FR
.................................................................
.................................................................
................................................................
................................................................
.................................................................
................................................................
.................................................................
................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
NOTES
MARQUAGE / IDENTIFICATION / CARACTÉRISTIQUES
Codification de la référence ................................................... 10
Caractéristiques ......................................................................11
Encombrement .......................................................................11
INSTALLATION
Précautions ............................................................................ 14

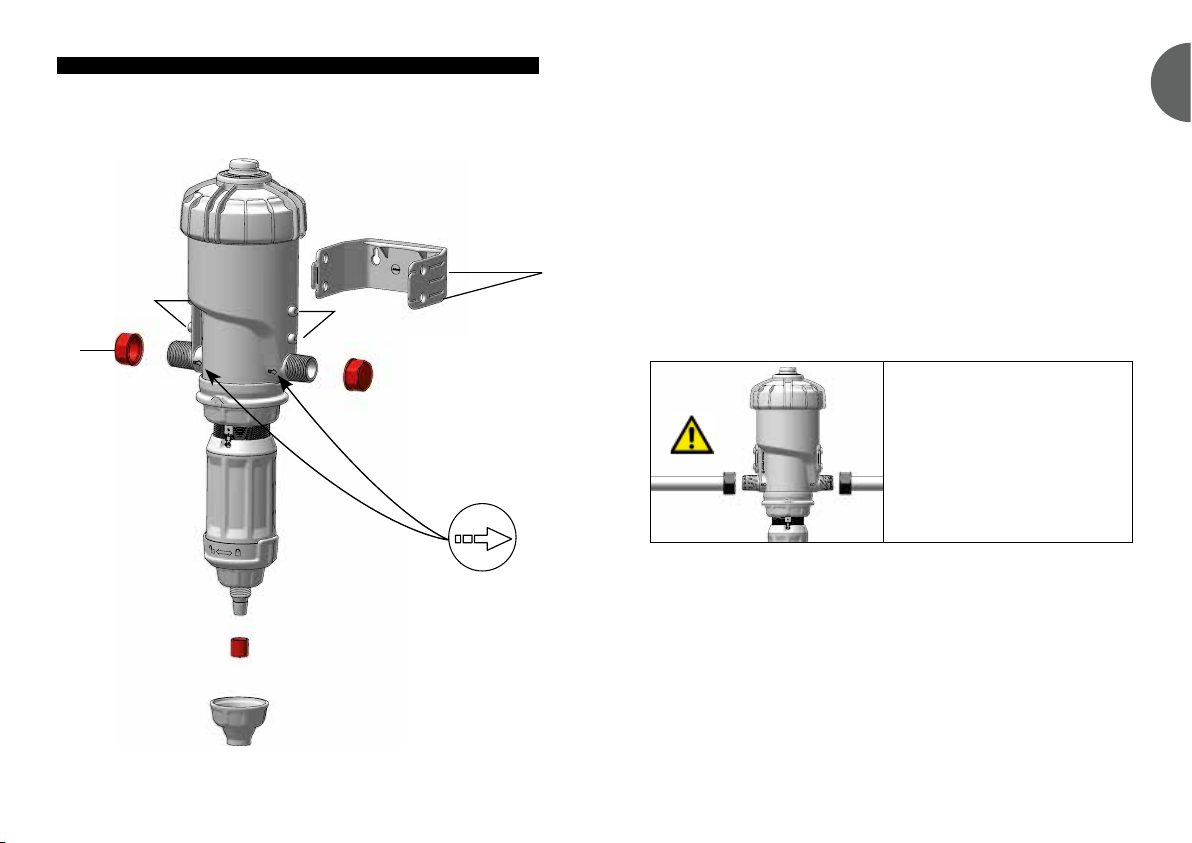

Installation du Dosatron.......................................................... 17
Conseil d’installation ............................................................... 22
MISE EN SERVICE
Première mise en service ....................................................... 23
Utilisation ................................................................................ 23
Réglage du dosage................................................................. 24
Principe de dosage................................................................. 24
ENTRETIEN
Recommandations.................................................................. 25

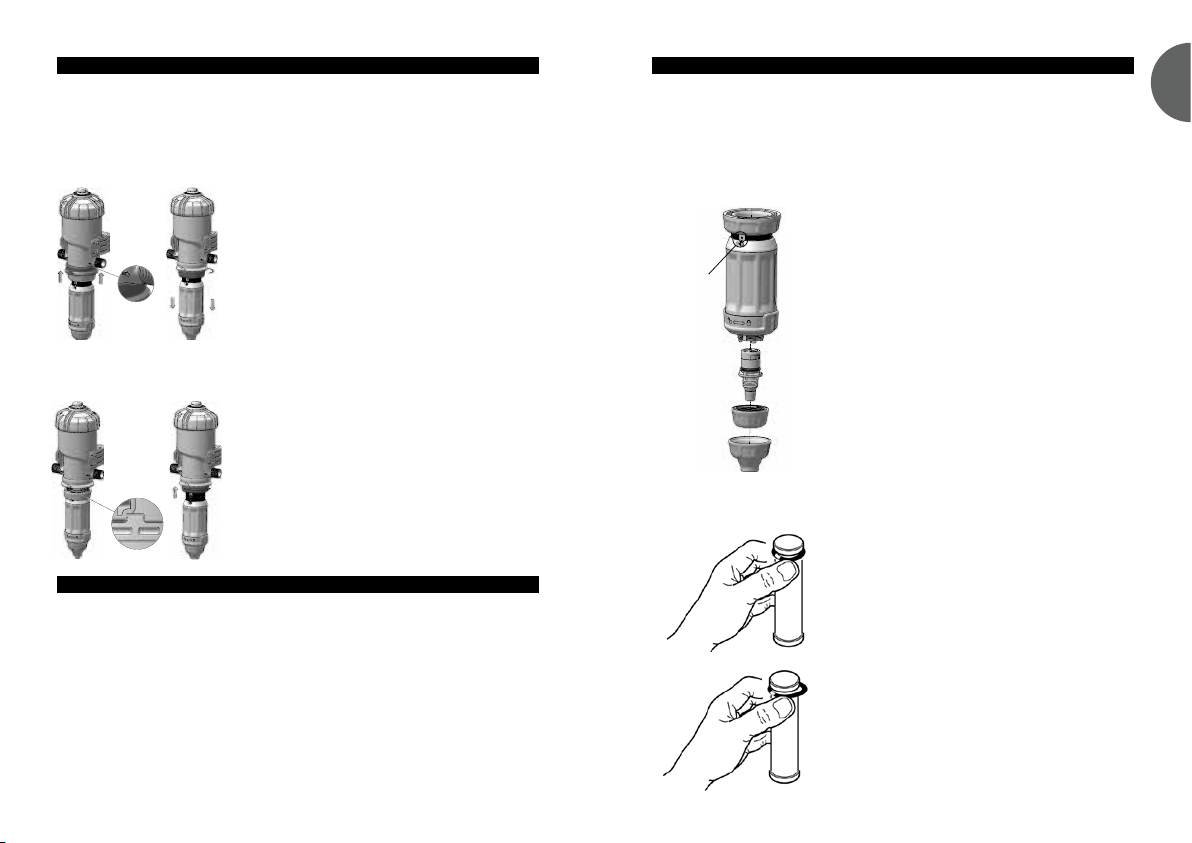

Démontage du tuyau d’aspiration........................................... 26
Démontage/Remontage de la partie dosage.......................... 27
Vidange du Dosatron.............................................................. 27
Changement des joints de la partie dosage........................... 28
Démontage/Remontage du piston doseur.............................. 30
Nettoyage et remontage du clapet d’aspiration...................... 31
Changement du piston moteur ............................................... 31
INCIDENTS POSSIBLES ......................................................... 32
GARANTIE................................................................................ 34
Sommaire

© DOSATRON INTERNATIONAL S.A.S / 9© DOSATRON INTERNATIONAL S.A.S / 10
FR
Marquage / Identification
Caractéristiques
Votre doseur possède 2 zones principales de marquage, permettant de
l’identifier en détails :
Une gravure en 2 lignes sur la tranche de le corps de pompe (cf image
ci-dessous), reprenant la référence exacte de l’appareil et le numéro de série.
Une étiquette technique sur chaque côté du corps de pompe reprenant les
performances techniques de l’appareil.
Les doseurs de la ligne Animal Health Line dont la référence contient
l’indice «N» après l’indication du dosage, répondent aux exigences du
règlement :
- CE N° 1935/2004 relatif aux matériaux et objets destinés à entrer en contact
avec des denrées alimentaires;
- CE N° 2023/2006 relatif aux bonnes pratiques de fabrication des matériaux
et objets destinés à enter en contact avec des denrées alimentaires.
REF.
N° Série
'$/19)

'$/19)

REF. : ............................................... N° Série : ......................................
Exemple D25 AL 5 N VF
Gamme Dosatron
Ligne de Produit
AL : Animal Health Line
Dosage (% ou ratio)
Certication
N: Norme contact alimentaire
Type Joints Dosage
VF: Fluides plutôt acides (pH 0 à 9)

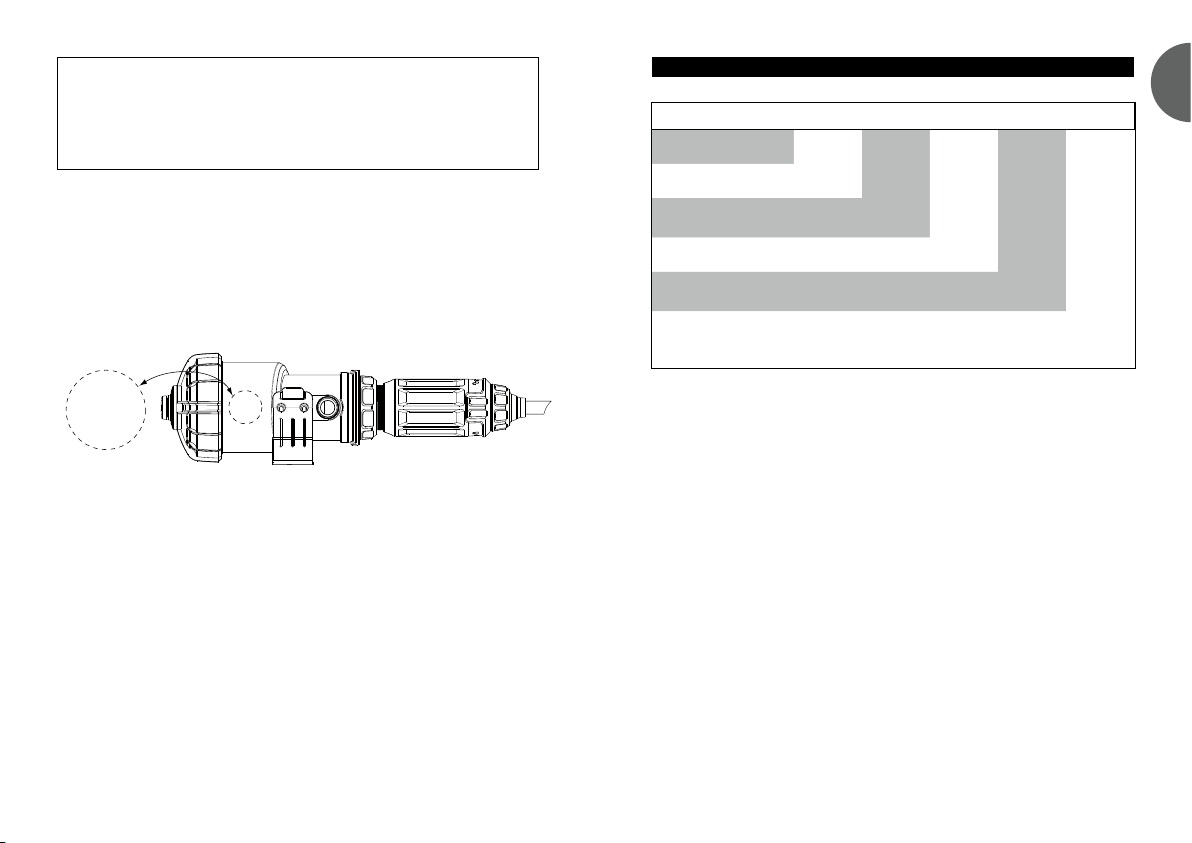

CODIFICATION DE LA RÉFÉRENCE

© DOSATRON INTERNATIONAL S.A.S / 11 © DOSATRON INTERNATIONAL S.A.S / 12
FR
CARACTERISTIQUES
D25AL5N
Débit de fonctionnement : 10 l/h mini 2.5 m3/h maxi [1/3
USPint/min- 11USGPM] .
Température maxi de fonctionnement : ............................40 °C [104 °F]
Pression de fonctionnement:
bar
PSI
0.30 - 6
4.3 - 85
Dosage réglable :
%
Ratio
1 - 5
1:100 - 1:20
Débit d’injection du produit concentré :
Mini l/h - Maxi l/h
US Fl. oz/min - Mini
US GPM - Maxi
0.1 - 125
0.056
0.55
Raccordement (NPT/BSP gaz mâle) : .......................Ø 20x27 mm [3/4”]
Cylindrée du moteur hydraulique (tous les 2 clacs du piston) :
environ 0.45 l [0.118 US Gallons]
ATTENTION ! Le DOSATRON n'est pas préréglé,
pour cela se reporter au paragraphe RÉGLAGE DU DOSAGE
ENCOMBREMENT
Diamètre : cm ["] 12.7 [5]
Haut. totale : cm ["] 44
[17 5/16]
Larg. hors tout : cm ["] 16 [6 5/16]
Poids : ± kg [lbs] +/- 2 Kg [4.4 US Ibs]
COMPOSITION DU COLIS : 1 DOSATRON / 1 support mural pour
DOSATRON / 1 tuyau d’aspiration de produit concentré / 1 crépine
1 guide de démarrage rapide
EMBALLAGE D25+ :
520mm x 170mm x 180mm
POIDS : environ 2kg pour le 5% [~4.4 US lbs]
Technologie DOSATRON
Piston moteur
Eau claire Solution
eau + % produit
Piston doseur
Réglage dosage (%) ratio
Produit
concentré
à doser
Une technologie unique intégrant toutes les fonctions du dosage
Installé sur le réseau d’eau, le Dosatron utilise la pression d’eau
comme seule force motrice. Ainsi actionné, il aspire le produit
concentré, le dose au pourcentage désiré, puis le mélange avec l’eau
motrice. La solution réalisée est alors envoyée en aval. La dose de
produit injecté est toujours proportionnelle au volume d’eau qui
traverse le Dosatron, quelles que soient les variations de débit ou de
pression du réseau (fortes variations de débit et chutes de pression
dues au comportement animal à l’abreuvoir).

© DOSATRON INTERNATIONAL S.A.S / 13 © DOSATRON INTERNATIONAL S.A.S / 14
FR
Installation
PRECAUTIONS
1-GENERALITES
- Lors du raccordement du
DOSATRON, que ce soit au réseau
d’eau public ou à son propre
point d’eau, il est impératif de
respecter les normes de protection
et de disconnexion. DOSATRON
recommande un disconnecteur
afin d’éviter la contamination de
l’alimentation d’eau.
- Lors du raccordement du Dosatron
au réseau d’eau, s’assurer que l’eau
s’écoule dans le sens des flèches
indiqué sur votre appareil.
- Dans le cas ou les circuits d’eau
situés en aval ou en amont sont
à une hauteur plus élevée que le
Dosatron, un risque de retour d’eau
et de produit dans le bac de produit
concentré est possible; il est alors
conseillé d’installer un clapet anti-
retour en aval de l’appareil.
- Dans les installations où un risque
de siphonnage existe, il est conseillé
de placer un clapet anti-siphon en
aval du doseur.
- Ne pas installer le DOSATRON
au dessus d’un bac d’acide ou de
produit agressif, décaler le bidon et
le protéger, à l’aide d’un couvercle,
d’éventuelles émanations chimiques.
- Tenir le DOSATRON éloigné des
sources de chaleur importante et en
hiver le mettre hors gel.
- Ne pas installer le DOSATRON sur
le circuit d’aspiration d’une pompe
motrice (risque de siphonnage >
consulter Dosatron pour ce type
d’installations).
- Pour assurer la précision du
dosage, le remplacement annuel
des joints de la partie dosage reste
sous la seule responsabilité de
l’utilisateur.
- Le réglage du dosage du Dosatron
est sous la responsabilité exclusive
de son utilisateur. Celui-ci est tenu
de respecter rigoureusement les
recommandations du fabricant
d’additifs concentrés.
AVERTISSEMENT
Pendant l’installation, l’utilisation
et la maintenance de la
pompe doseuse hydromotrice
DOSATRON respectez en priorité
les consignes de sécurité :
utilisez des outils adéquats, des
vêtements de protection et des
lunettes de sécurité lorsque
vous travaillez sur le matériel, et
procédez à l’installation en vue
d’assurer un fonctionnement sans
risque.
Suivez les instructions de ce
manuel AVANT LA PREMIERE
MISE EN SERVICE ou après
une période de non-utilisation
prolongée laisser le DOSATRON
fonctionner 30 CYCLES (partie
moteur + partie dosage) avec de
l’eau claire et ne pas consommer
cette dernière et prenez des
mesures de sécurité appropriées
à la nature du liquide aspiré et
à la température de l’eau. Soyez
extrêmement attentif en présence
de substances dangereuses


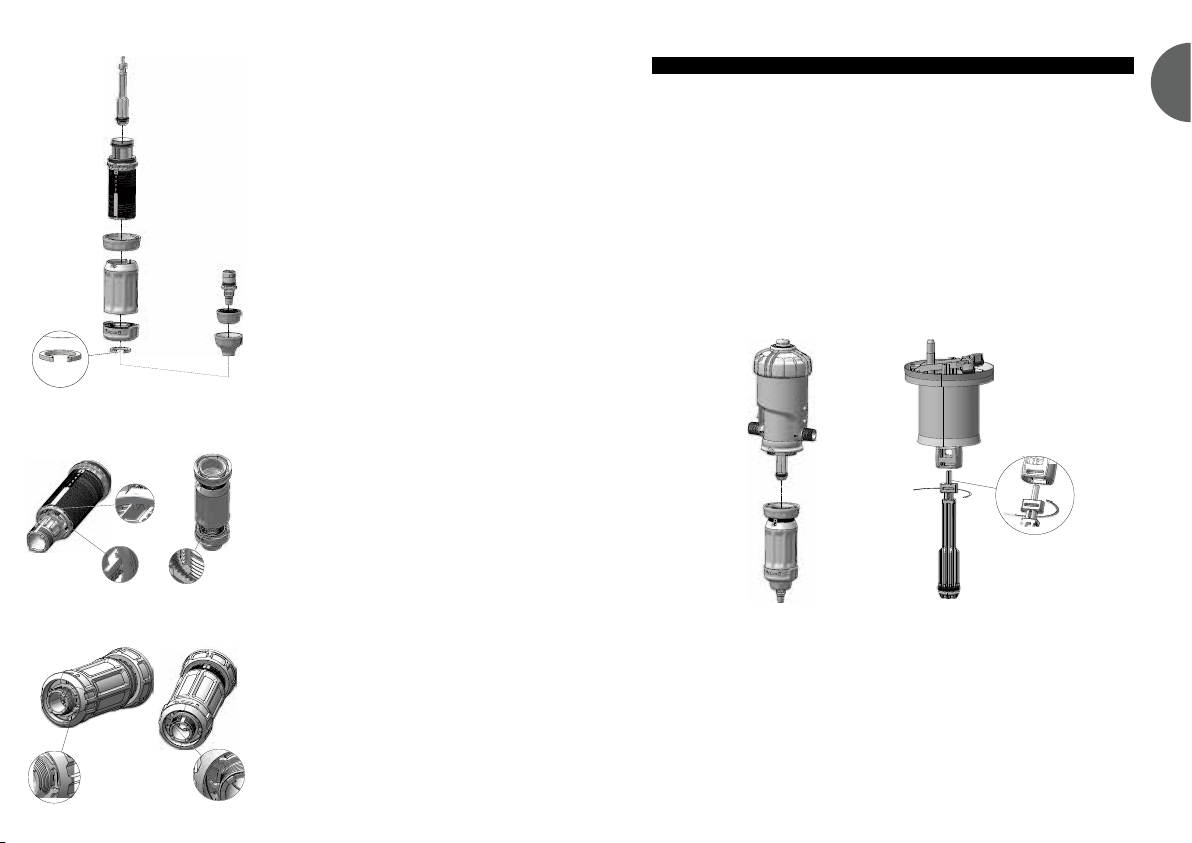

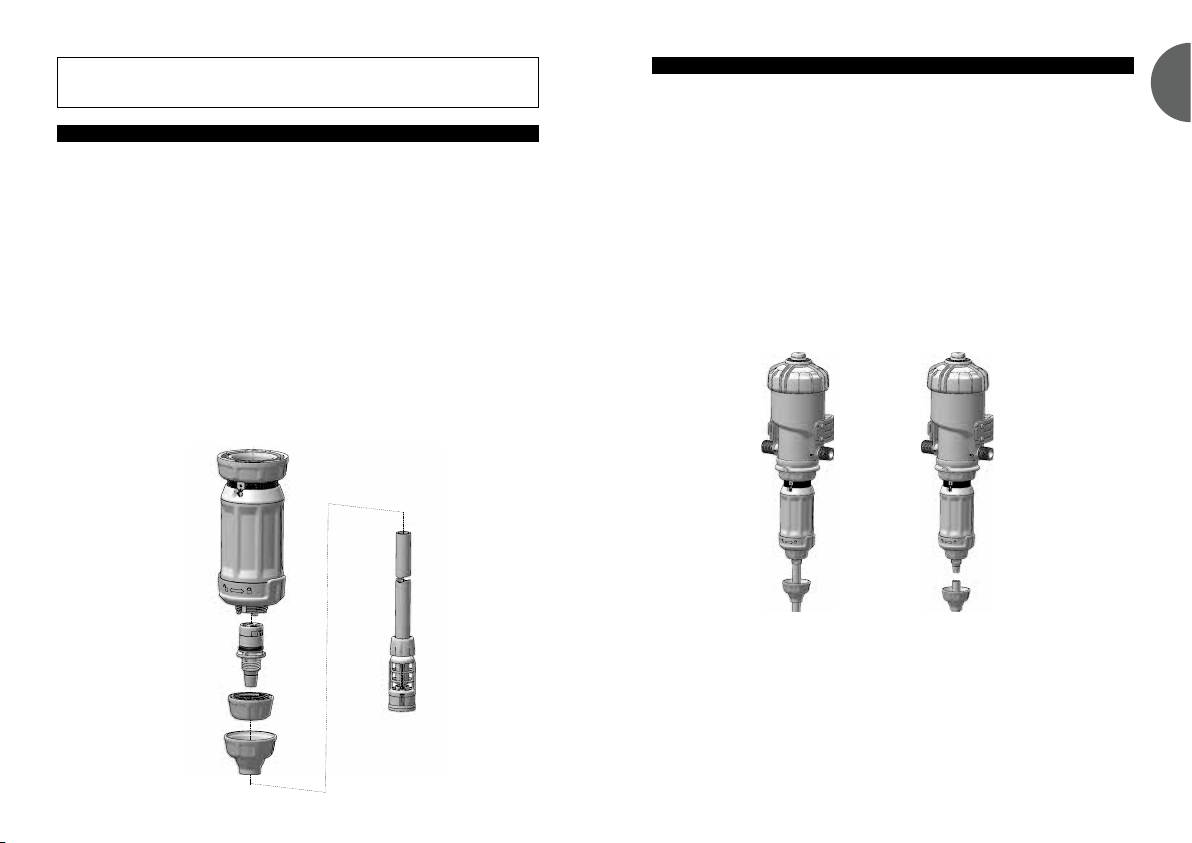

Purge
Couvercle
Support mural
Piston
moteur
PARTIE MOTEURPARTIE DOSAGE
Corps
de pompe
Piston
doseur
Déflecteur Écrou de
réglage
Tuyau d’aspiration
+ crépine
+ lest
Clapet
d’aspiration
Écrou
de clapet
d’aspiration
Écrou
de tuyau
Oeillet de
visualisation
Piston
doseur
Corps
doseur Chemise
Bague
d’accouplement
(système breveté)
Bague de
verrouillage
dosage
(système breveté)
Bague
d’appui

© DOSATRON INTERNATIONAL S.A.S / 15 © DOSATRON INTERNATIONAL S.A.S / 16
FR
(corrosives, toxiques,
dissolvantes, acides, caustiques,
inflammables, etc.).
- Pour le dosage de ces
substances, merci de consulter
votre vendeur avant toute
utilisation pour confirmer la
compatibilité avec le doseur.
ATTENTION ! Le personnel
en charge de l’installation, de
l’utilisation et de la maintenance
de ce matériel doit avoir une
parfaite connaissance du contenu
de ce manuel.
- S’assurer que le débit et la
pression de l’eau de l’installation
sont en conformité avec les
caractéristiques du DOSATRON.
- Le réglage du dosage doit être
effectué hors pression. Fermer
l’arrivée d’eau et faire chuter la
pression à zéro.
- L’utilisateur sera seul responsable
du choix correct des réglages du
DOSATRON pour l’obtention du
dosage voulu.
- Une prise d’air, une impureté
ou une attaque chimique du
joint peuvent interrompre le
bon fonctionnement du dosage.
Il est recommandé de vérifier
périodiquement que le produit
concentré à doser est bien aspiré
dans le DOSATRON.
- Changer le tuyau d’aspiration du
DOSATRON dès que ce dernier
semble détérioré par le concentré
dosé.
- En fin d’utilisation, mettre
le système hors pression
(recommandé).
- Le rinçage du DOSATRON est
impératif :
. à chaque changement de produit
. avant chaque manipulation, afin
d’éviter tout contact avec des
produits agressifs.
- Tout montage et tout serrage doit
être fait sans outil et manuellement.
2-EAUX CHARGEES
- Dans le cas d’eau très chargée,
installer impérativement en amont
du DOSATRON un filtre à tamis
(ex. : 300 mesh - 60 microns selon
la qualité de votre eau). Si ce filtre
n’est pas installé, des particules
abrasives causeront l’usure
prématurée du DOSATRON.
3-COUPS DE BELIER / SURDEBIT
- Pour les exploitations sujettes aux
coups de bélier, il est nécessaire
d’installer un dispositif anti-bélier
(système de régulation pression /
débit).
- Pour les installations automatisées,
utiliser de préférence des
électrovannes à ouvertures et
fermetures lentes.
- Dans le cas où un DOSATRON
alimenterait plusieurs secteurs,
actionner les électrovannes de façon
simultanée (fermeture d’un secteur
et ouverture d’un autre secteur en
même temps).
PRECAUTIONS (Suite)
4-LOCALISATION DE
L’INSTALLATION
- Le DOSATRON et le produit à
doser doivent être accessibles. Leur
installation ne doit en aucun cas
présenter un risque de pollution ou
de contamination.
- Il est recommandé d’équiper
toutes les canalisations d’eau avec
un marquage signalant que l’eau
contient des additifs et porter la
mention : «ATTENTION ! Eau Non
Potable».
5-MAINTENANCE
- Après utilisation, il est
recommandé de faire aspirer de
l’eau claire.
- Une maintenance annuelle
optimisera la longévité de votre
DOSATRON. Remplacer chaque
année les joints de dosage et le
tuyau d’aspiration de produit.
6-SERVICE
- Ce DOSATRON a été testé avant
son emballage.
- Des sous-ensembles de réparation
et des pochettes de joints sont
disponibles.
- Ne pas hésiter à appeler votre
distributeur ou DOSATRON pour
tout service après-vente.

© DOSATRON INTERNATIONAL S.A.S / 17 © DOSATRON INTERNATIONAL S.A.S / 18
FR
Fig. 1
C
AA
B
D
é
b
i
t
d
'
e
a
u
L’INSTALLATION DOIT SE FAIRE SANS OUTIL
Le DOSATRON est livré avec :
- un support mural,
- un tuyau d’aspiration avec crépine.
Le support permet la fixation murale du DOSATRON.
Introduire le DOSATRON dans le support en écartant légèrement les bras de
ce dernier afin d’enclencher les 4 ergots du corps de pompe (Fig. 1-A) dans
les trous correspondants du support (Fig. 1-B).
Enlever les bouchons de protection (Fig. 1-C) qui obturent les orifices de
votre DOSATRON avant de le raccorder sur le réseau d’eau.
INSTALLATION DU DOSATRON
Couple de serrage 20 N.m
soit 2kg.m
(rappel : 1 N.m = 0.1 DaN.m)
RECOMMANDATIONS
Le raccordement de l’appareil au réseau d’eau peut s’effectuer à l’aide de
tuyaux souples de 20 mm de diamètre intérieur fixés à l’aide de colliers et
raccords tournants Ø 20 x 27 mm [3/4”]. S’assurer que l’eau s’écoule dans le
sens des flèches (débit d’eau) sur l’appareil.
Quand cela est possible, installer le Dosatron suffisamment haut pour faciliter la
lecture et le réglage du dosage sur la réglette graduée en % ou ratio

© DOSATRON INTERNATIONAL S.A.S / 19 © DOSATRON INTERNATIONAL S.A.S / 20
FR
Le DOSATRON offre la possibilité d’ajuster son dosage selon deux échelles:
pourcentage et ratio. Ces échelles sont positionnées de part et d’autre de la
partie de dosage. En fonction du sens de circulation de l’eau dans l’installation
hydraulique, et du sens de fixation du doseur sur son support, il peut être
nécessaire de modifier l’orientation de cette échelle.
- Soulever la bague d’accouplement
(système breveté) et déverrouiller
la partie dosage en dévissant la
bague jusqu’à la butée (environ
1/8ede tour) (Fig.2).
- Dégager la partie dosage en tirant
vers le bas et la faire pivoter d’un
demi tour pour visualiser la bonne
échelle de réglage.
- Insérer la chemise dans le corps
de pompe en prenant soin d’aligner
les ergots de centrage.
- Si besoin, afin de mieux visualiser
les ergots, dévisser l’écrou
de réglage du dosage jusqu’à
atteindre la valeur de 3% ou 1/33
(Fig.3).
- Pousser la bague d’accouplement
vers le corps de pompe et
verrouiller l’ensemble en vissant la
bague jusqu’au «clic» (environ 1/8
e
de tour) (Fig.4)
Le DOSATRON est livré avec un tuyau d’aspiration (à raccourcir suivant
besoin). Ce tuyau doit être muni obligatoirement de la crépine et du lest.
NOTA : la hauteur d’aspiration est de 4 mètres maximum [13 ft].
- Dévisser l’écrou de tuyau (Fig. 5) du bas de la partie dosage et enfiler le
tuyau d’aspiration dans l’écrou.
- Pousser à fond le tuyau sur l’embout cannelé et revisser l’écrou à la main
(Fig. 6).
- Assembler la crépine sur l’autre extrémité du tuyau (Fig.7) en suivant la
même méthode.
- Plonger la crépine dans la solution à doser.
CHANGEMENT DE L’ÉCHELLE DE DOSAGE RACCORDEMENT DU TUYAU D’ASPIRATION

Fig. 5 Fig. 6 Fig. 7

Fig. 2

Fig. 4
Fig. 3

© DOSATRON INTERNATIONAL S.A.S / 21 © DOSATRON INTERNATIONAL S.A.S / 22
FR
ATTENTION ! En aucun cas le niveau de la solution ne doit être
au-dessus de l’entrée d’eau dans le DOSATRON (afin d’éviter tout
siphonnage) (Fig. 8).
INSTALLATION DU DOSATRON
CE QUE VOUS DEVEZ FAIRE
CE QUE VOUS NE DEVEZ PAS FAIRE
t
t
CONSEIL D’INSTALLATION
SURDEBIT (à titre indicatif)
Si votre DOSATRON claque plus de 40 coups en 15 secondes (soit 20 cycles
moteur), vous êtes en limite de capacité de débit supérieur. Pour aller au-delà,
choisir un DOSATRON à capacité de débit d’eau supérieur.
Le montage du Dosatron doit être réalisé en by-pass comme illustré ci-dessous
(Fig. 9). Pour les installations à partir de réservoirs gravitaires assurez-vous
de la pression d’eau minimum disponible pour un bon fonctionnement du
Dosatron (hauteur du niveau d’eau le plus bas dans le réservoir par rapport aux
abreuvoirs).
Si votre débit est supérieur aux limites du DOSATRON, voir § SURDEBIT.
Afin de préserver la longévité du DOSATRON, il est conseillé de monter un filtre
(ex.: 300 mesh - 60 microns selon la qualité de votre eau) en amont de celui-ci.
Cette précaution est indispensable quand l’eau est chargée en impuretés ou particules,
surtout si l’eau provient d’un forage ou si il s’agit d’eau de surface.
Le filtre est nécessaire pour que la garantie soit valable.
Le montage en by-pass permet l’alimentation en eau claire de l’installation sans
faire fonctionner le DOSATRON et permet le démontage aisé de celui-ci.
Pour toute
installation sur
le réseau d’eau
potable,
respectez les
normes et
réglementations
en vigueur dans
le pays.
Vanne eau claire :
préparation solutions
mères & rinçage du bac Vanne amorçage rapide /
rinçage / test du Dosatron
Vanne
Vanne
Vanne
Filtre
NO!
Fig. 8
Fig. 9

© DOSATRON INTERNATIONAL S.A.S / 23 © DOSATRON INTERNATIONAL S.A.S / 24
FR
Mise en service
du DOSATRON
PREMIERE MISE EN SERVICE
UTILISATION
NOTA : le temps d’amorçage de la solution dosée est fonction du débit,
du réglage du dosage et de la longueur du tuyau d’aspiration de produit.
L’appareil est conçu pour fonctionner avec des fluides dont la température
ne doit pas dépasser 40°C (fluide moteur, additif, mélange fluide moteur/
additif). En cas d’installation sujette à fonctionner à des températures
inférieures à 5°C, veiller à effectuer une mise hors gel de l’installation (voir
précautions notice) Les doseurs sont conçus pour une utilisation jusqu’à
6 bars. L’installation doit être protégée contre tout risque de surpression.
De plus, l’installation doit être dimensionnée afin d’éviter tout phénomène
hydraulique oscillatoire (coup de bélier). Si nécessaire, un dispositif anti-bélier
devra être installé.
- Ouvrir légèrement l’arrivée d’eau.
- Appuyer sur le bouton de purge au sommet du
couvercle (Fig. 10).
- Dès l’apparition d’un échappement d’eau constant (pas
de crachement d’air) autour du bouton, lâcher ce dernier.
- Ouvrir progressivement les vannes du By-pass Dosatron
en fermant la vanne principale
- Ouvrir lentement la vanne amorçage rapide située en
aval du Dosatron (Fig. 9 page 22)
- Le laisser fonctionner jusqu’à ce que le produit à doser
monte dans la partie dosage (visualisation à travers le
tuyau transparent), puis refermer la vanne d’amorçage
rapide.
- Le DOSATRON émet un «clic clac» caractéristique
de son fonctionnement.
 
RÉGLAGE DU DOSAGE (hors pression)
PRINCIPE DE DOSAGE
ATTENTION ! Ne pas utiliser d’outil.
Le réglage du dosage doit être effectué hors pression.
- Fermer l’arrivée d’eau et faire chuter la pression à zéro.
- Desserrer la bague de verrouillage (système breveté) d’un quart de tour (Fig. 11).
- Visser ou dévisser l’écrou de réglage pour que les 2 pointes de l’oeillet
de visualisation soient en regard du repère de dosage choisi (Fig. 12).
- Resserrer la bague de verrouillage d’un quart de tour (Fig. 13).
Réglage à 1% - 1:100 = 1
Volume de produit + 100 volumes d’eau.
Fig. 10 Fig. 11 Fig. 12 Fig. 13

© DOSATRON INTERNATIONAL S.A.S / 25 © DOSATRON INTERNATIONAL S.A.S / 26
FR
Entretien
RECOMMANDATIONS
1 - Lorsque vous utilisez des produits solubles mis en solution mère,assurez-
vous du niveau de solubilité réel des poudres orales auprès des fabricants/
revendeurs. Utilisez de préférence des Dosatrons à dosage élevés (mini. 4
à 5%) afin de garantir un taux de pré-dilution des poudres suffisant. rincer
systématiquement le doseur après utilisation en injectant de l’eau claire.
Vous pouvez effectuer un rinçage / nettoyage énergique à haut débit en
ouvrant la vanne rinçage/amorçage rapide située en aval du Dosatron.
Penser à démonter et rincer occasionnellement le clapet d’aspiration situé en
bas de la partie dosage afin d’éviter d’éventuelles fuites et refoulements dans
le bac liés à l’encrassement du clapet (Fig. 14).
2 - Avant toute intervention sur le DOSATRON, consulter impérativement
le § PRECAUTIONS. Avant la remise en service du DOSATRON après une
période d’arrêt prolongée d’utilisation, sortir le piston moteur et le tremper
dans de l’eau tiède (< 40° C) pendant quelques heures. Cette opération
permet d’éliminer les dépôts ayant séché dans le piston moteur.
DÉMONTAGE DU TUYAU D’ASPIRATION
Avant toute intervention sur le DOSATRON, consulter impérativement
le § PRECAUTIONS.
Avant le démontage, et afin d’éviter tout contact avec les produits dosés,
faire fonctionner le DOSATRON en aspirant de l’eau claire pour rincer le
doseur, le tuyau et la partie dosage.
- Dévisser l’écrou du bas de la partie dosage (Fig. 15)
- Dégager le tuyau de l’embout du clapet d’aspiration en tirant vers le bas
(Fig 16).
- Pour le remontage, procéder en sens inverse. Si besoin, consulter le
§ RACCORDEMENT DU TUYAU D’ASPIRATION.
ATTENTION : un mauvais raccordement du tuyau ou un tuyau détérioré
par les additifs dosés peut provoquer une prise d’air à l’aspiration qui
engendrera un désamorçage ou un sous dosage
Fig. 15 Fig. 16

Tuyau d’aspiration
+ crépine
+ lest
Clapet
d’aspiration
Écrou
de clapet
d’aspiration
Écrou
de tuyau
Fig. 14

© DOSATRON INTERNATIONAL S.A.S / 27 © DOSATRON INTERNATIONAL S.A.S / 28
FR
CHANGEMENT DES JOINTS DE LA PARTIE DOSAGE
Périodicité : au moins une fois par an.
Contacter DOSATRON ou un revendeur pour sélectionner le kit de joints
dosage approprié à votre doseur.
Procéder au démontage de la partie dosage en respectant les instructions du
§ DÉMONTAGE/REMONTAGE DE LA PARTIE DOSAGE.
ATTENTION ! Ne pas utiliser d’outil ou d’ustensile métallique.
Remplacer le joint du piston doseur (Fig. 20) :
- Entre le pouce et l’index, pincer la pièce et le
joint ; le repousser vers le côté opposé pour
le déformer. (Vous pouvez utiliser un chiffon
sec pour limiter le glissement du joint entre
les doigts)
- Accentuer la déformation pour saisir la partie
du joint qui dépasse, dégager ensuite ce
dernier hors de sa gorge.
- Nettoyer la portée de joint sans outil. (eau
claire et chiffon)
- Le remontage se fait à la main. Il est très
important que le joint ne soit pas vrillé une
fois en place car l’étanchéité ne serait pas
assurée.
Remplacer le joint torique de la chemise
dosage:
- Appliquer la méthode expliquée ci-dessus.
Remplacer le clapet d’aspiration :
- Dévisser l’écrou de verrouillage du clapet
d’aspiration
- Dégager le clapet d’aspiration en le tirant dans
l’axe de la partie dosage
VIDANGE DU DOSATRON
Dans le but de réaliser une maintenance complète du DOSATRON, ou afin
d’effectuer une mise hors gel, il peut être nécessaire de le vidanger.
- Fermer l’arrivée d’eau et faire chuter la pression à zero en ouvrant la
vanne d’amorçage rapide située en aval du Dosatron.
- Enlever la partie dosage (§ DÉMONTAGE / REMONTAGE DE LA PARTIE
DOSAGE).
- Dévisser le couvercle et sortir le moteur.
- Débrancher les raccords à l’entrée et à la sortie du DOSATRON.
- Vider le corp de pompe après l’avoir enlevé du support mural.
- Procéder au remontage en ayant au préalable nettoyé le joint d’étanchéité
du couvercle moteur.
Fig. 20
DÉMONTAGE/REMONTAGE DE LA PARTIE DOSAGE
Avant toute intervention sur le DOSATRON, consulter impérativement le §
PRECAUTIONS. Avant le démontage, et afin d’éviter tout contact avec les
produits dosés, faire fonctionner le DOSATRON en aspirant de l’eau claire pour
rincer le doseur.
- Fermer l’arrivée d’eau et faire chuter la
pression à zero.
- Retirer le tuyau d’aspiration (voir §
DÉMONTAGE DU TUYAU D’ASPIRATION)
- Soulever la bague d’accouplement (système
breveté) et déverrouiller la partie dosage en
dévissant la bague jusqu’à la butée (environ
1/8
e
de tour) (Fig.17 )
- Dégager la partie dosage en tirant vers le bas.
- Avant le remontage, veiller à orienter la partie
dosage en fonction de l’échelle souhaitée
(pourcentage ou ratio)
- Insérer la chemise dans le corps de pompe en
prenant soin d’aligner les ergots de centrage
(Fig. 18). Si besoin, afin de mieux visualiser
les ergots, dévisser l’écrou de réglage du
dosage, jusqu’à atteindre la valeur de 3%
ou 1/33.
- Pousser la bague d’accouplement vers le
haut et verrouiller l’ensemble en vissant la
bague jusqu’au «clic» (environ 1/8
e
de tour)
(Fig. 19)

Fig. 17
Fig. 18

Fig. 19

Clapet
d’aspiration
Écrou
de clapet
d’aspiration
Écrou
de tuyau
Oeillet de
visualisation

© DOSATRON INTERNATIONAL S.A.S / 29 © DOSATRON INTERNATIONAL S.A.S / 30
FR
Remplacer le joint torique du corps doseur :
- Dégager la bague d’appui en écartant les
oreilles (Fig. 21).
- Extraire la bague de verrouillage en la
faisant coulisser vers le bas du corps
doseur.
- Extraire le corps doseur en le poussant au
travers de la chemise (Fig. 21)
- Remplacer le joint torique du corps doseur
en respectant la méthode détaillée plus
haut.
- Remonter le corps doseur dans la chemise
en respectant les ergots de centrage
(Fig. 22)
- Réassembler la bague de verrouillage
le long du corps doseur en prenant soin
d’aligner les ergots de centrage (Fig. 23)
- Remonter la bague d’appui en s’assurant
qu’elle est positionnée dans la gorge prévue
à cet effet. (Fig. 24)
- Finir par le remontage du clapet d’aspiration
et de son écrou. (Fig. 25)
DÉMONTAGE/REMONTAGE DU PISTON DOSEUR
Avant toute intervention sur le DOSATRON, consulter impérativement le
§ PRÉCAUTIONS. Avant le démontage, et afin d’éviter tout contact avec les
produits dosés, faire fonctionner le DOSATRON en aspirant de l’eau claire
pour rincer le doseur.
- Fermer l’arrivée d’eau et faire chuter la pression à zéro en ouvrant la vanne
d’amorçage rapide située en aval du Dosatron.
- Procéder au démontage de la partie dosage en respectant les instructions
du § DÉMONTAGE/REMONTAGE DE LA PARTIE DOSAGE. (Fig. 26)
- Tourner le piston doseur d’un quart de tour dans le sens inverse des
aiguilles d’une montre pour le déverouiller et le dégager du moteur
à piston. (Fig. 27)
- Procéder au remontage dans le sens inverse.

1
2
90°
Fig. 21
Fig. 22 Fig. 23
Fig. 24 Fig. 25
Fig. 26 Fig. 27

© DOSATRON INTERNATIONAL S.A.S / 31 © DOSATRON INTERNATIONAL S.A.S / 32
FR
CHANGEMENT DU PISTON MOTEUR (hors pression)
Avant toute intervention sur le DOSATRON,
consulter impérativement le § PRÉCAUTIONS.
Avant le démontage, et afin d’éviter tout contact
avec les produits dosés, faire fonctionner le
DOSATRON en aspirant de l’eau claire pour
rincer le Dosatron.
- Fermer l’arrivée d’eau et faire chuter
la pression à zéro en ouvrant la vanne
d’amorçage rapide située en aval du Dosatron.
- Dévisser le couvercle à la main (Fig. 30) et le
retirer.
- Sortir l’ensemble piston moteur (Fig. 31) en
tirant vers le haut.
- Le piston doseur suit le piston moteur vers le
haut.
- Changer et remonter l’ensemble dans le sens
inverse du démontage.
- Remonter le couvercle en prenant soin de ne
pas abîmer son joint et le visser à la main.
Incidents possibles
SYMPTOME CAUSE REMEDE
Piston moteur
Votre DOSATRON
ne démarre pas ou
s'arrête.
Vérifer votre arrivée d’eau
(absence de consommation
d’eau des animaux,
rupture d’alimentation,
filtre colmaté, vannes
du by-pass Dosatron en
mauvaise position, etc...)
Ouvrir la vanne rinçage /
amorçage rapide située
en aval du Dosatron pour
tester l’arrivée d’eau et le
fonctionnement du doseur.
Très bas débit / pression.
Vérifier que votre installation
dispose d’un pression
minimum suffisante .
Attention : à très bas
débit le moteur Dosatron
peut nécessiter plusieurs
minutes pour effectuer
un cycle complet. (clac
caractéristique du moteur)
Piston moteur bloqué.
Purger le doseur en
ouvrant les deux vannes
eau claire et amorçage
rapide situées en aval et
en amont du Dosatron puis
démonter le couvercle afin
d’accéder au piston moteur.
Tester le piston moteur en
l'actionnant manuellement.
Actionner le mécanisme des
soupapes en appuyant sur
le bouton poussoir vertical»
jusqu’à entendre le clac de
basculement des soupapes
Présence d'air dans le
DOSATRON.
Chasser l’air par la purge
située sur le couvercle >
utile dans les conditions
extrêmes de bas débit et
basse pression
Surdébit.
1. Si les sur-débits sont
fréquents prévoir un
Dosatron de capacité
supérieure.
2. Vérifier la présence des
joints de soupape du moteur.
Piston moteur cassé. Renvoyer le DOSATRON à
votre distributeur.
Fig. 30 Fig. 31
NETTOYAGE ET REMONTAGE DU CLAPET D’ASPIRATION
Avant toute intervention sur le DOSATRON,
consulter impérativement le § PRECAUTIONS.
Avant le démontage, et afin d’éviter tout contact
avec les produits dosés, faire fonctionner le
DOSATRON en aspirant de l’eau claire pour
rincer le Dosatron.
- Fermer l’arrivée d’eau et faire chuter la
pression à zéro en ouvrant la vanne d’amorçage
rapide située en aval du Dosatron.
- Retirer le tuyau d’aspiration (voir §
DÉMONTAGE DU TUYAU D’ASPIRATION)
- Dévisser l’écrou de clapet d’aspiration (Fig. 28).
- Dégager le clapet d’aspiration en le tirant
dans l’axe de la partie dosage
- Rincer abondamment à l’eau claire les
différentes parties du clapet.
- Comme indiquer sur le schéma (Fig. 29).
- Remonter l’ensemble dans le sens inverse du
démontage. Attention au sens de remontage du
joint de clapet.
Fig. 28 Fig. 29

© DOSATRON INTERNATIONAL S.A.S / 33 © DOSATRON INTERNATIONAL S.A.S / 34
FR
SYMPTOME CAUSE REMEDE
Dosage
Refoulement dans le
bac de produit.
Clapet d'aspiration ou
joint de clapet sale, usé,
absent ou monté
à l’envers.
À nettoyer ou à remplacer.
Pas d'aspiration de
produit.
Le piston moteur est
arrêté. Voir Incidents Piston moteur.
Prise d’air au niveau du
tuyau d'aspiration.
Vérifier le tuyau d'aspiration
et le serrage de ses écrous.
Remplacer le tuyau
d’aspiration quand celui-
ci devient trop souple ou
trop rigide en fonction
des additifs dosés ce qui
empêche l’étanchéité au
niveau du raccordement sur
le Dosatron
Tuyau d’aspiration obstrué
ou crépine colmatée. Nettoyer ou remplacer.
Joint du clapet d'aspiration
usé, mal monté ou
encrassé. Le nettoyer ou le remplacer.
Joint du piston doseur
mal monté, encrassé ou
gonflé. Le nettoyer ou le remplacer.
Corps doseur rayé. Le remplacer.
Fuites
Fuites à proximité de la
bague d’accouplement
sous le corps de pompe.
Joint de chemise dosage
abîmé, mal positionné ou
absent.
Le positionner correctement
ou le remplacer.
Fuites entre l’écrou
de réglage et la bague
de verrouillage.
Joint de corps doseur
abîmé, mal positionné,
absent ou gorge du corps
doseur rayée.
Le positionner correctement
ou le remplacer.
Fuites entre le carter
moteur et le couvercle.
Joint de couvercle abîmé,
mal monté ou absent.
Le positionner correctement,
nettoyer la portée de siège
du joint ou le remplacer.
DOSATRON INTERNATIONAL
DECLINE TOUTE RESPONSABILITE EN CAS D’UTILISATION
NON CONFORME A LA NOTICE D’EMPLOI.
Garantie
DOSATRON INTERNATIONAL
S.A.S. s’engage à remplacer toute
pièce reconnue défectueuse d’origine
pendant une période de douze mois
à compter de la date de l’achat par
l’acheteur initial.
Pour obtenir le remplacement sous
garantie, l’appareil ou la pièce détachée
doit être renvoyé avec la preuve d’achat
initial au fabricant ou au distributeur
agréé.
Il pourra être reconnu défectueux après
vérification des services techniques du
fabricant ou du distributeur.
L’appareil doit être rincé de tout produit
chimique et envoyé au fabricant ou
au distributeur port payé, puis il sera
retourné gratuitement après réparation
si celle-ci est couverte par la garantie.
Les interventions réalisées au titre de
la garantie ne pourront avoir pour objet
d’en prolonger la durée.
Cette garantie ne s’applique qu’aux
défauts de fabrication.
Cette garantie ne couvre pas les défauts
constatés provenant d’une installation
anormale de l’appareil, de la mise
en œuvre d’outillages non appropriés,
d’un défaut d’installation ou d’entretien,
d’un accident d’environnement ou
par la corrosion due à des corps
étrangers ou des liquides trouvés
à l’intérieur ou à proximité de
l’appareil.
Pour le dosage de produits agressifs,
merci de consulter votre vendeur
avant toute utilisation pour confirmer
la compatibilité avec le doseur.
Les garanties ne comprennent
pas les joints (pièces d’usure) ni
les dommages causés par les
impuretés de l’eau, tel que le sable,
les minéraux et toutes les particules
abrasives.
Un filtre (ex. : 300 mesh - 60 microns
selon la qualité de votre eau) doit être
installé devant l’appareil.
DOSATRON INTERNATIONAL
S.A.S. décline toute responsabilité
si l’appareil est utilisé dans des
conditions non conformes aux
prescriptions et tolérances du manuel
d’utilisation.
Il n’y a pas de garantie explicite
ou implicite relative à d’autres
produits ou accessoires utilisés
avec les appareils de DOSATRON
INTERNATIONAL S.A.S.

© DOSATRON INTERNATIONAL S.A.S / 35 © DOSATRON INTERNATIONAL S.A.S / 36
FR
CONNAITRE VOTRE DEBIT
nCalcul du débit d’eau en litres/H =
Nombre de clacs en 15 secondes =x 4x 60 x 0.45
2
calcul pour 1 heure
calcul pour 1 minute
2 clacs = 1 cycle
cylindrée du
moteur en litre
NOTA : Cette méthode de calcul ne saurait remplacer un débitmètre.
Elle est donnée seulement à titre indicatif.
nCalcul du débit d’eau en GPM =
Nombre de clacs en 15 secondes =x 4x 0.45 x 3.8
2
cylindré du moteur en litre
calcul pour 1 minute
2 clacs = 1 cycle
conversion
litres en gallons
UNE METHODE SIMPLE
LE DOSATRON EST CONSTITUE :
D’un moteur
hydraulique
volumétrique
à piston
entraînant :
Dans son mouvement de va-et-vient,
le piston moteur claque :
un piston
doseur
2 clacs = 1 cycle
moteur = 1 cylindrée 1 fois en
position haute 1 fois en position basse
La cadence du moteur est proportionnelle au débit d’eau passant par
l’appareil.
.................................................................
.................................................................
................................................................
................................................................
.................................................................
................................................................
.................................................................
................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
NOTES

© DOSATRON INTERNATIONAL S.A.S / 37 © DOSATRON INTERNATIONAL S.A.S / 38
EN
You have purchased a Dosatron “D25+” water-powered proportional dosing
pump. This is part of the “Animal Health Line” range and is intended for use
in the farming environment.
The creation and manufacture of this Dosatron dosing pump has received
special attention. It is protected by 2 new systems for locking and
connecting the patented dosing section.
In addition, it complies with food contact requirements EC No. 1935/2004
and EC No. 2023/2006.
Your Dosatron dosing pump is also SD Ready, which allows you to
incorporate the SmartDosing system (Optional system for protecting,
monitoring and recording all the treatments administered dosing pumpvia
your Dosatron dosing pump).
This dosing pump product, just like all Dosatron dosing pumps, has
undergone post-manufacturing testing. Please read this user’s manual
carefully to ensure correct operation from the start.
THEREFORE, PLEASE, READ THIS MANUAL CAREFULLY
BEFORE PUTTING THE APPLIANCE INTO SERVICE
Important!
The complete reference and serial number of your DOSATRON
is shown on the pump body. Please record these numbers in the
space below and refer to them when contacting your retailer or
asking for information.
In addition, it complies with food contact requirements
EC No. 1935/2004 and EC No. 2023/2006.</599>
Ref.: ...................................................................................................
Serial No.: ..........................................................................................
Purchase Date: .................................................................................
This document does not form a contractual obligation on the part of
DOSATRON INTERNATIONAL and is for information only. DOSATRON
INTERNATIONAL reserves the right to alter its appliances at any time.
© DOSATRON INTERNATIONAL S.A.S 2017
English
.................................................................
.................................................................
................................................................
................................................................
.................................................................
................................................................
.................................................................
................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
NOTES

© DOSATRON INTERNATIONAL S.A.S / 39 © DOSATRON INTERNATIONAL S.A.S / 40
EN
.................................................................
.................................................................
................................................................
................................................................
.................................................................
................................................................
.................................................................
................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
.................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
................................................................
NOTES
MARKING/IDENTIFICATION/CHARACTERISTICS
Codification of the reference .................................................. 10
Characteristics ........................................................................11
Dimensions .............................................................................11
INSTALLATION
Precautions............................................................................. 14
Installation of the Dosatron..................................................... 17
Installation tips ........................................................................ 22
PUTTING INTO SERVICE
Using for the first time............................................................. 23
Use.......................................................................................... 23
Adjusting the dosing rate ........................................................ 24
Dosing principle ...................................................................... 24
MAINTENANCE
Recommendations.................................................................. 25
Removing the suction hose .................................................... 26
Removing/Refitting the dosing part ........................................ 27
Draining the Dosatron............................................................. 27
Changing seals in the dosing part .......................................... 28
Removing/Refitting the dosing piston ..................................... 30
Cleaning and refitting the suction valve.................................. 31
Changing the motor pistons.................................................... 31
TROUBLESHOOTING.............................................................. 32
LIMITED WARRANTY .............................................................. 34
Contents
